Индивидуальное задание. Система питания инжекторного двигателя ВАЗ2110 — Студопедия

Поделись

В наше время в автомобилях получила распространение модель инжекторных (впрысковых) двигателей. Отличительной особенностью инжекторных двигателей стало отсутствие карбюратора, который заменен новыми, современными элементами системы питания двигателя. Преимущество ее еще в том, что водитель, надавливая педаль газа, регулирует только поток воздуха, поступающий в цилиндры, а состав и качество об­ра­зу­ю­щей­ся рабочей смеси контролирует встроенный в систему бортовой компьютер . Принцип работы ЭБУ.

Здесь изменен сам процесс получения топливно-воздушной смеси. Так, топливный  насос вместо механического — стал электрическим и размещен непосредственно в топливном баке автомобиля. Кроме того, он подает топливо в систему сразу под высоким давлением. Топливо поступает в топливную рампу, в которой расположены форсунки. Через них бензин впрыскивается непосредственно в определенный цилиндр в заданное время, где смешивается уже с воздухом.

Какое количество топлива нужно подать в конкретный цилиндр и в нужное время — определяет этот самый бортовой компьютер. На это влияет объем поступившего воздуха, температура его и двигателя, скорость вращения коленвала и т.д. Считывая все эти показатели, программа в компьютере вычисляет интервал времени, при котором срабатывает клапан на каждой форсунке, открывающий доступ бензина под давлением в цилиндры двигателя. Так осуществляется автоматически контроль подачи топлива в системе питания инжекторного двигателя. Если ДВС получил название «сердца» автомобиля, то здесь мы столкнулись с его «мозгом».

Плюсы подобных систем очевидны: экономия расхода, снижение токсичности, уве­ли­че­ние срока эксплуатации двигателя и более рациональное его использование в процессе работы. Но есть и минус – это усложнение конструкции самой системы питания инжекторного двигателя за счет увеличения электронных устройств, которые бывают очень «капризны» при перепадах температур, увеличенной влажности и значительных колебаниях при длительной езде по неровной местности (бездорожью).

Однако конструкторы и здесь нашли способы минимизировать риск возникновения неисправностей в таких ситуациях.





Устройство системы питания инжекторного двигателя ВАЗ 2110.

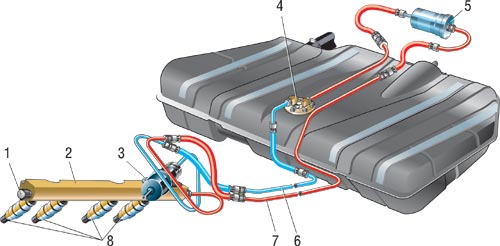

Рис.1. Схема подачи топлива двигателя с системой впрыска топлива

1 – форсунки; 2 – пробка штуцера для контроля давления топлива;3 – рампа форсунок; 4 – кронштейн крепления топливных трубок;5 – регулятор давления топлива; 6 – адсорбер с электромагнитным клапаном; 7 – шланг для отсоса паров бензина из адсорбера;8 – дроссельный узел; 9 – двухходовой клапан;10 – гравитационный клапан; 11 – предохранительный клапан;12 – сепаратор; 13 – шланг сепаратора; 14 – пробка топливного бака; 15 – наливная труба; 16 – шланг наливной трубы; 17 – топливный фильтр; 18 – топливный бак; 19 – электробензонасос; 20 – сливной топливопровод; 21 – подающий топливопровод.



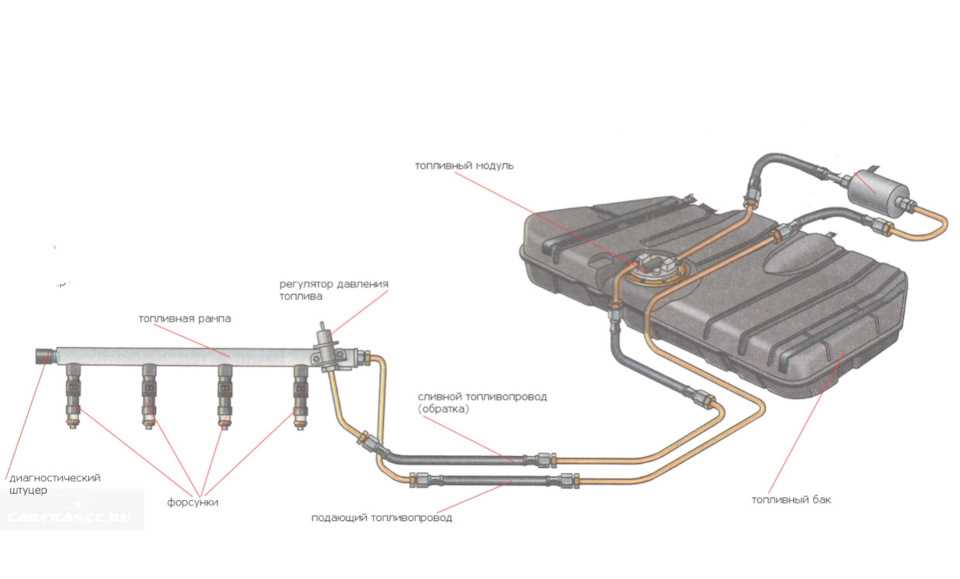

🚘 Топливная система ВАЗ 2110 (инжектор, 8 и 16 клапанов): схема и фото

Топливная система автомобиля – это узел, обеспечивающий подачу топливно-воздушной смеси в камеры сгорания двигателя. От данного узла очень многое зависит, ведь вся электроника и механика автомобиля используют энергию сгоревшего топлива. В системе множество деталей, каждый из которых отвечает за свой участок, поэтому стабильная и безотказная работа напрямую связана с исправностью следующих элементов:

• топливный бак
• погружной насос (или диафрагменный в карбюраторных двигателях)
• датчик уровня топлива и датчик мгновенного расхода топлива
• топливные каналы и фильтры
• впускной коллектор
• воздушная заслонка и регулятор холостого хода
• рампа и форсунки
• карбюратор (двигатель ВАЗ-21100)

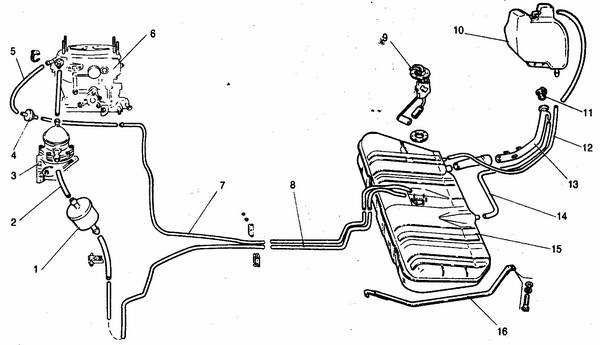

Топливная система на ВАЗ-2110 карбюратор

С 1996 по 2000 год на «десятки» устанавливались карбюраторные двигатели. В этой серии автомобилей за перекачку топлива от бака до карбюратора отвечал насос диафрагменного типа, устанавливаемый под карбюратором и приводимый в движение распределительным валом (через эксцентрик). Перед насосом установлен топливный фильтр, а после – карбюратор.

Карбюратор представляет собой устройство, смешивающее поступающий воздух и топливо в зависимости от множества факторов (положение педали акселератора, обороты, температура и т.п.). Готовая топливно-воздушная смесь поступает во впускной коллектор и воспламеняется при помощи свечей зажигания.

Температурой подаваемого воздуха управляет терморегулятор, установленный перед воздушным фильтром. Один воздушный канал забирает холодный воздух, а другой – проходит через выпускной коллектор и разогревается. Горячий воздух нужен для предотвращения замерзания карбюратора.

Топливная система на ВАЗ-2110 инжектор

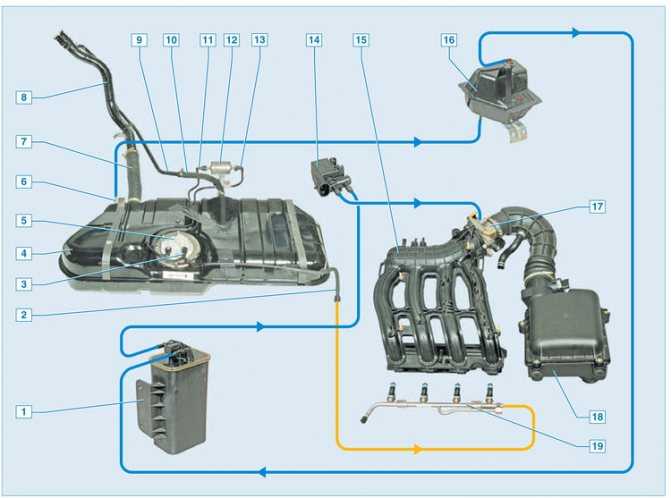

Схема топливной системы ВАЗ 2110 инжектор в корне отличается от вышеописанного карбюраторного варианта. Бензонасос располагается в бензобаке и качает бензин через топливный фильтр напрямую в рампу. Рампа имеет механический клапан (регулятор давления топлива), удерживающий определённое давление. Далее в работу включаются форсунки, открывающиеся по команде блока управления двигателем на определённое время, которое зависит от ряда факторов.

Воздух подаётся через воздушный фильтр и дроссельный узел. Дроссельный узел состоит из управляемой педалью газа заслонки, а также регулятора оборотов холостого хода. Воздух подаётся напрямую во впускной коллектор и перемешивается с распыляемым форсункой топливом.

Вышеописанная система питания используется на большинстве ВАЗ-овских двигателей. Топливная система ВАЗ 2110 инжектор 8 клапанов практически не отличается от схемы питания 16-клапанного двигателя.

Признаки неисправности системы питания ВАЗ-2110

Учитывая количество узлов системы питания, однозначно определить причину неисправности довольно сложно. Но, если знать основные «симптомы» поломки, то процесс поиска причины многократно ускорится. Итак, перечислим основные признаки выхода из строя узлов системы питания:

• Автомобиль глохнет (не запускается). Проверьте работоспособность бензонасоса, послушав звук из-под заднего сиденья (при включенном зажигании).
• Обороты «плавают». Это может быть связано с неисправностью регулятора холостого хода или регулятора давления топлива в рампе.
• Двигатель «троит». Как правило, причиной являются неисправные форсунки.

Топливная система ВАЗ 2110 инжектор 16 клапанов имеет точно такие же признаки, как и 8-клапанный инжектор.
