Как работает система стабилизации? — журнал За рулем

Вообще-то у нее множество имен: ESP, ESC, DSC, VSA, ASTC, VDS и прочая-прочая… За каждой из мудреных аббревиатур скрывается по сути одно и то же, а именно электронная система, призванная оставить автомобиль на траектории, предотвратить занос или скольжение даже в критических ситуациях, когда водитель из-за недостатка времени или опыта не может выполнить нужный маневр самостоятельно.

Систему динамической стабилизации мы называем ESP. Ведь “Электроник стабилити программ” – зарегистрированная торговая марка фирмы “Бош”, чьи инженеры запатентовали ее еще в 1959 году. Кстати, именно поэтому собственные разработки подобных технологий автомобильным фирмам приходится называть другими именами. Система включает датчики в колесах, тормозах, рулевом управлении, так называемый G-сенсор, отслеживающий угол поворота автомобиля вокруг вертикальной оси, а также датчики боковых ускорений.

Водитель превысил допустимую скорость, из-за чего ему пришлось резко тормозить в крутом повороте. В обычной ситуации это привело бы к заносу автомобиля и РАЗВОРОТУ НА ВСТРЕЧНОЙ ПОЛОСЕ. Но ESP выровняла траекторию движения, притормозив колеса, идущие по внешнему радиусу поворота

Все это электронное воинство по 25 раз в секунду снимает показания и передает их в блок управления. И если, сопоставляя полученную информацию, “в центре” вдруг понимают, что реальное движение автомобиля никак не соответствует положению рулевого колеса и желанию водителя, меры принимаются незамедлительно. Блок управления отдает команду исполнительным модулям в тормозах и в двигателе, чтобы те замедлили вращение того или иного колеса или колес, а также уменьшили подачу топлива в камеру сгорания. Более того, некоторые системы стабилизации на машинах с АКП умеют даже переключаться на пониженную. От водителя требуется только работа рулем.

Водитель не рассчитал скорость или попал на скользкий участок дороги, и автомобиль под воздействием силы инерции должен был ЗАСКОЛЬЗИТЬ НА ОБОЧИНУ. Но ESP, замедлив вращение колес внутренней части поворота, уменьшила радиус движения, позволив благополучно вписаться в вираж

Поскольку единственное, что ESP сделать не в состоянии – это выбрать за водителя верную траекторию движения. Конечно, система динамической стабилизации не панацея. Тем не менее она исправляет большинство водительских ошибок, в разы сокращая шансы попасть в аварию. Неудивительно, что согласно статистике больше жизней на дороге, чем ESP, спасли лишь ремни безопасности.

МЫ РЕШИЛИ:

Цена – единственный минус системы динамической стабилизации. Увы, далеко не на всех автомобилях она включена в список стандартного оборудования, а в качестве опции дороговата – от 13 до 25 тысяч. И все же лучше отказаться от “музыки”, металлика и даже обогрева сидений, чем экономить на ESP. Ведь в большинстве сложных ситуаций она реально помогает водителю оперативно скорректировать движение автомобиля и избежать ДТП. Вот почему система динамической стабилизации – не роскошь, а необходимость.

ЛОСИНАЯ ИСТОРИЯ

Массовому распространению ESP мы во многом обязаны Роберту Коллину. В 1998-м во время тест-драйва “Мерседес-Бенца” А-класса этот шведский журналист умудрился перевернуться при выполнении переставки на скорости всего 37 км/ч! В пожарном порядке исправляя конструктивные недочеты “ашки”, немецкие инженеры включили в базовое оснащение модели разработанную фирмой “Бош” систему динамической стабилизации. Кстати, первым серийным автомобилем, на котором появилась ESP, также был “Мерседес-Бенц”. За три года до скандального “лосиного теста” электронный ангел-хранитель дебютировал на S-классе модели W140.

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем в Дзен



19918

28.07.2010

Оцените материал:

ᐉ Электронная система стабилизации управления автомобилем ESP

Для предотвращения потери управляемости автомобиля при экстренном торможении на современных автомобилях применяется электронная система стабилизации ESP (Electronic Stability Program – электронная программа стабилизации).

Статистика показывает, что электронная система стабилизации существенным образом влияет на безопасность движения. Например, по данным «Даймлер-Крайслер» количество аварий из-за потери водителем контроля над автомобилем снизилось с момента внедрения ESP в серию на 42%. Американская национальная служба безопасности движения NHTSA дает близкий показатель – 35%. Количество смертей в таких ДТП снизилось в США на 30%.

В систему стабилизации управления автомобилем входят:

• ABS (антиблокировочная система)
• EBV (электронное распределение тормозных усилий)
• ASR (антипробуксовочная система)
• EDS (электронная блокировка дифференциала)
• MSR (регулировка крутящего момента двигателя)
• HBA (гидравлический тормозной ассистент)

Конструктивные узлы ESP включает основные конструктивные узлы ABS. Дополнительными являются датчики угловых и поперечных ускорений и сенсор угла поворота рулевого колеса.

Принципиальное отличие ESP от ABS в том, что она непрерывно следит за соответствием ускорений автомобиля по желанию водителя, выраженному в повороте рулевого колеса, в то время как ABS включается только при торможении. Если ESP понимает, что ускорения машины достигли критических (начинается занос), система приступает к подтормаживанию колес, сбросу или прибавлению скорости вращения колес.

Общая компоновка ESP показана на рисунке:

Рис. Электронная система стабилизации управления автомобилем:

1 – электрогидравлический блок с контроллером; 2 – датчики частоты вращения колес; 3 ­– датчик угла поворота рулевого колеса; 4 – датчик линейных и угловых ускорений; 5 – электронный блок управления двигателем

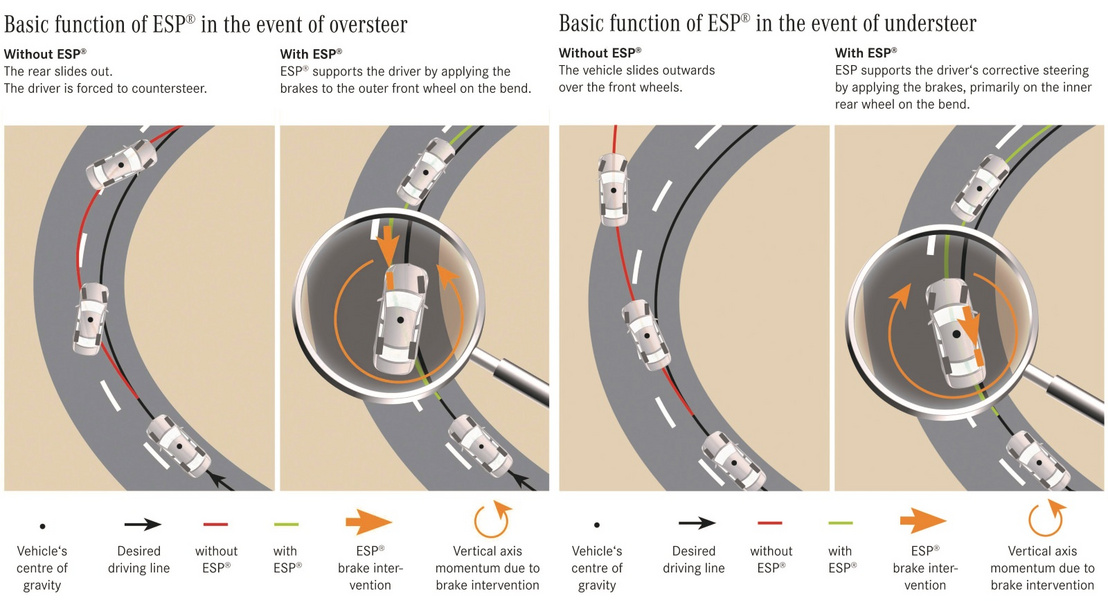

ESP выбирает тормозные усилия для каждого колеса отдельно таким образом, чтобы результирующая тормозных сил противодействовала моменту, стремящемуся развернуть автомобиль вокруг вертикальной оси, и удерживала его на оптимальной траектории.

Если автомобиль плохо входит в поворот и скользит передними колесами наружу (недостаточная поворачиваемость), ESP притормаживает внутреннее заднее колесо.

В случае, когда автомобиль в результате заноса задней части пытается повернуть круче, чем необходимо (избыточная поворачиваемость), ESP исправляет ошибку притормаживанием наружного переднего колеса.

Чтобы предотвратить занос заднеприводного автомобиля, ESP уменьшает частоту вращения коленчатого вала двигателя. Благодаря этому возникает стабилизирующий момент сил, возвращающий автомобиль на безопасную траекторию движения.

При угрозе опрокидывания автомобиль стабилизируется за счет уменьшения поперечного ускорения, которое достигается достаточно сильным притормаживанием передних колес и одновременным снижением крутящего момента двигателя. Активный усилитель тормозов быстро нагнетает давление на входном трубопроводе насоса обратной подачи, благодаря этому давление в тормозном приводе моментально возрастает.

Функция стабилизации автопоезда используется на автомобилях с тягово-сцепным устройством. Слабое рыскание прицепа при определенных условиях может усилиться до опасных значений. Это происходит, как правило, в скоростном диапазоне от 75 до 120 км/ч. Если прицеп начал рыскать при некоторой критической скорости, то амплитуда рыскания постоянно увеличивается (явление резонанса).

Рыскание передается буксиру, который тоже начинает совершать колебательные движения влево и вправо вокруг вертикальной оси. Такие колебательные движения регистрируются датчиком угла рысканья и анализируются блоком управления. При необходимости сначала оказывается регулирующее воздействие то на одно, то на другое переднее колесо. Если этого недостаточно, блок управления посылает сигнал блоку управления двигателя на уменьшение частоты вращения коленчатого вала, чтобы сбросить скорость, при этом одновременно притормаживаются все четыре колеса.

Наличие прицепа, подключенного к электросети автомобиля, распознается блоком управления автоматически. Функция стабилизации автопоезда отключается, потому что поведение автомобиля в условиях бездорожья может быть ошибочно принято за рыскание прицепа.

Современные системы ESP могут притормаживать одновременно до трех колес, причем каждое с разным усилием.

Кроме притормаживания колес ESP может автоматически вмешиваться в рулевое управление, выбирая наиболее оптимальный в данной ситуации угол поворота рулевого колеса, а также изменять характеристики амортизаторов подвески и трансмиссии. Если система ESP выявит склонность водителя к гоночному стилю, порог чувствительности системы снижается, чтобы приспособиться к данному стилю вождения. Система ESP может принудительно отключаться по желанию водителя, но после выключения зажигания ESP вновь активируется.

Электронная блокировка дифференциала EDS применяется для устранения пробуксовки колес при сохранении приемлимых ходовых качеств автомобиля, без вмешательства водителя. Устройство управления блокировкой дифференциала контролирует при помощи датчиков АБС частоту вращения колес.

Если дорожное покрытие под одной стороной автомобиля скользкое, вследствие чего при скорости до 80 км/ч возникает различие в частоте вращения ведущих колес примерно в 100 об/мин, тогда путем притормаживания пробуксовывающего колеса частота вращения колес выравнивается, а на другое колесо посредством действия дифференциала передается повышенное тяговое усилие.

Для того чтобы тормозной механизм приторможенного колеса слишком сильно не нагревался, блокировка дифференциа­ла при больших нагрузках ав­томатически отключается. Как только тормозной механизм охладится, противобуксовочная система колеса автоматически включается вновь.

При необходимости ESP вмешивается в работу системы управления двигателем и изменяет крутящий момент в со­ответствии с ситуацией.

Электронная программа стабилизации (ESP): Как это работает

Что такое ESP в автомобилях?

• 1 Что такое ESP в автомобилях?
• 2 Как это работает?
• 3 Компоненты электронной системы курсовой устойчивости
• 4 Особенности
• 5 Индикатор ESP: что это означает?

Электронная система курсовой устойчивости (ESP), также известная как электронная система курсовой устойчивости (ESC), представляет собой активную систему безопасности вождения, которая автоматически предотвращает и смягчает последствия дорожно-транспортных происшествий в любых дорожных условиях. Система немедленно реагирует, когда обнаруживает потерю тяги или рулевого управления; он противодействует заносу и надежно удерживает автомобиль на дороге.

Первая система ESP была представлена ​​на автомобильном рынке более 25 лет назад и с тех пор только в ЕС спасла около 15 000 жизней. Более того, британские исследования показали, что технология ESP снижает вероятность дорожно-транспортного происшествия примерно на 25%. С 2014 года во все новые коммерческие и пассажирские автомобили обязательно включаются технологии контроля устойчивости. Сегодня около 80-90% автомобилей в ЕС оснащены технологией ESC.

Существует много разных названий технологии ESP, поскольку многие производители разработали свои собственные версии, такие как система стабилизации автомобиля (Honda), система стабилизации автомобиля (Toyota) и система динамического контроля устойчивости (BMW, Mazda, Jaguar и т. д.).

Как это работает?

Система ESP использует ряд датчиков для обнаружения аномалий и работает вместе с антиблокировочной системой тормозов (ABS) и системой контроля тяги (TCS), чтобы поддерживать устойчивость автомобиля. Одной из основных функций технологии является отслеживание фактического движения автомобиля и сравнение его с углом поворота руля, определяя направление, в котором пытается двигаться водитель. На каждом колесе есть датчики, которые измеряют скорость вращения колеса, а датчик рыскания регистрирует вращение автомобиля вокруг своей вертикальной оси и измеряет поперечное ускорение. Блок управления ESP сравнивает эти данные примерно 25 раз в секунду и реагирует соответствующим образом.

Например, если система обнаружит проблему, она автоматически уменьшит мощность двигателя или, если обнаружит, что колеса могут заблокироваться, активирует антиблокировочную систему тормозов. Система применяет отдельные тормоза, чтобы компенсировать проблемы с рулевым управлением. Например, если возникает избыточная поворачиваемость, он притормаживает внешнее переднее колесо и, аналогичным образом, притормаживает внутреннее заднее колесо для устранения недостаточной поворачиваемости.

Компоненты электронной системы курсовой устойчивости

• Гидравлический блок . Регулирует давление в колесных тормозах с помощью электромагнитных клапанов.
• Датчик угла поворота рулевого колеса . Помогает определить положение руля.
• Датчик скорости вращения колеса . Посылает сигналы на блок управления, чтобы система могла определить фактическую скорость вращения колеса.
• Датчик скорости рыскания . Отслеживает движение автомобиля вокруг вертикальной оси.
• Встроенный блок управления . Обрабатывает данные и направляет АБС, систему контроля тяги и гидравлический блок.

Специальные функции

Различные типы тормозных систем могут иметь различные функции безопасности, и после нескольких лет разработки большинство новых систем ESP включают дополнительные функции для дальнейшего повышения эффективности управления.

 Примеры дополнительных функций:

• i Активная защита от опрокидывания (также известное как предотвращение опрокидывания). Технология ARP определяет, когда чрезмерная боковая сила представляет опасность для автомобиля, и применяет тормозное усилие для предотвращения опрокидывания.
• i Система помощи при трогании на подъеме . Датчики определяют, когда автомобиль находится на склоне или холме, и предотвращают откат автомобиля назад, пока водитель переключает педали.
• i Адаптивное управление нагрузкой . Определяет изменения веса и изменения центра тяжести, а также адаптирует системы ABS, контроля тяги и EPS.

Индикатор ESP: что это значит?

Еще одним важным компонентом ESP является сигнальная лампа на приборной панели. Индикатор ESP предназначен для уведомления водителя о трех вещах: сбое системы, отключении вручную или о том, что система работает из-за нестабильных условий. Обычно вы сможете заметить, когда система работает, поскольку вы должны чувствовать автоматическое снижение мощности или антиблокировочную систему тормозов, применяемую к отдельным колесам. В этом случае индикатор будет либо мигать, либо гореть до тех пор, пока проблема не устранена. Например, если система распознает, что вы едете по скользкой дороге, и пытается восстановить контроль над автомобилем. Однако, если индикатор горит дольше, чем обычно, и вы не замечаете реакции, более вероятно, что система ESP была отключена или неисправна. Распространенными причинами неисправности являются неисправные датчики, проблемы с самим блоком управления, а также поврежденные или отсоединенные электрические провода. Внутри автомобиля должна быть кнопка включения/выключения или переключатель, который также укажет, когда система была деактивирована.

Несмотря на то, что можно продолжать движение при работающей или выключенной системе ESP, в нестабильных условиях рекомендуется двигаться более медленным, устойчивым темпом, а при обнаружении неисправности следует обратиться к механику для исправить как можно скорее.

Den

улыбающийся техник с большим опытом работы в видеоуроках AUTODOC; Никогда не видел без очков; участвует в гонках на своем BMW X5 E53; мечтает получить Золотую кнопку воспроизведения за 1 000 000 подписчиков на YouTube.

Функция электронной программы курсовой устойчивости ESP

Электронная программа курсовой устойчивости (ESP) представляет собой программу обеспечения безопасности автомобиля, которая обнаруживает потенциальное отклонение от курса, потерю управления, недостаточную или избыточную поворачиваемость, снижает частоту вращения двигателя и задействует отдельные тормозные блоки для обеспечения или восстановления движения автомобиля. стабильность и контроль.

Он использует антиблокировочную систему тормозов (ABS) и систему контроля тяги (TCS). Модуль управления EPS/ABS содержит алгоритмы и логику, управляющие системой. С EPS системы ABS и TCS работают вместе. Например, ABS предотвращает занос колес и потерю управления при торможении, а TCS предотвращает занос колес и потерю управления при трогании с места и ускорении.

Модуль управления ABS/ESP

Модуль управления ABS/ESP содержит алгоритмы и логику, управляющие системой. С EPS системы ABS и TCS работают вместе. Например, ABS предотвращает занос колес и потерю управления при торможении, а TCS предотвращает занос колес и потерю управления при трогании с места и ускорении.

Модуль управления постоянно получает данные от датчика рыскания, поперечного ускорения, угла поворота рулевого колеса и датчика скорости вращения каждого колеса. Он использует эти данные для управления гидравлическими клапанами в гидравлическом модуляторе, чтобы удерживать и сбрасывать давление в тормозных суппортах в аварийной ситуации.

Датчик угла поворота рулевого колеса информирует модуль ESP/ABS о намерениях водителя, а датчики рысканья, поперечного ускорения и скорости вращения колес сообщают фактическую скорость и направление движения автомобиля.

Модуль управления EPS находится в сети CAN, что позволяет ему обмениваться данными с ECM, уменьшать угол открытия дроссельной заслонки и снижать скорость двигателя, одновременно контролируя гидравлическое давление в отдельных тормозных блоках.

Датчики ESP

Датчик скорости рыскания измеряет скорость вращения автомобиля вокруг его вертикальной оси и информирует систему, когда автомобиль собирается завалиться или перевернуться на бок. Он сравнивает это значение со значениями в модуле. Если автомобиль имеет избыточную или недостаточную поворачиваемость, он снижает скорость и управляет отдельными тормозными блоками до тех пор, пока автомобиль не станет стабильным и управляемым.

Датчик поперечного ускорения также известен как G-сенсор. Он может ощущать импульс и силу, толкающую машину вбок в крутом повороте, G-force. Датчики поперечного ускорения и скорости рыскания часто объединяют и размещают в центре автомобиля (под сиденьем или центральной консолью).

Четыре датчика скорости вращения колес сообщают о скорости вращения каждого колеса. В случае надвигающегося заноса блок ABS почувствует это снижение частоты и активирует соответствующий соленоид, на мгновение сняв гидравлическое давление с суппорта. Этот перепад давления позволяет колесу вращаться, а не скользить.

Датчик угла поворота рулевого колеса

SAS или датчик угла поворота рулевого колеса сообщает модулю управления скорость поворота и угол поворота рулевого колеса. Он информирует модуль о намерениях водителя. Датчик угла поворота рулевого колеса содержит чувствительный магнитный датчик для измерения угла поворота рулевого колеса.

Модуль управления установит код неисправности и загорится индикатор SRS/ABS/TCS, если обнаружит проблему с любым из этих датчиков.
