Система зажигания на основе магнето

Одной из первых появилась система зажигания на основе магнето. Идея такой системы — генерация импульса зажигания при прохождении рядом с неподвижной катушкой магнитного поля постоянного магнита, связанного с вращающейся деталью двигателя. Достоинством такой конструкции является простота, отсутствие каких-либо батарей. Такая система всегда готова к работе. Применяют её в данное время более всего на силовой продукции — например, на бензопилах, газонокосилках, маленьких бензогенераторах и тому подобной технике. Недостатками является дороговизна изготовления (катушка с большим количеством витков весьма тонкого провода, высокие требования к изоляции, качественные мощные магниты), конструктивные сложности с регулированием момента зажигания (необходимо перемещать довольно массивную катушку). Для повышения надёжности нередко применяют конструкции с выносными трансформаторами. В этом случае первично генерируется низковольтный импульс, когда магнит проходит рядом с катушкой. Данная катушка изготавливается из небольшого количества витков более толстого провода, поэтому она проще, дешевле, и компактнее. Далее низковольтный импульс поступает на катушку зажигания, с которой и снимается высоковольтный импульс, идущий уже на свечи зажигания. В такие и подобные им системы зажигания в настоящее время вводят различные электронные компоненты с целью улучшения характеристик и смягчения недостатков, но неизменной остаётся идея генерации импульса с помощью постоянного магнита.

Система зажигания с внешним питанием

Вторым, наиболее распространённым типом систем зажигания на автомобильных моторах, являются системы с «батарейным», то есть с внешним питанием. В этом случае питание системы осуществляется от внешнего источника электроэнергии. Неотъемлемой частью системы зажигания является катушка зажигания, представляющая собой импульсный трансформатор. Основная функция катушки зажигания — генерация высоковольтного импульса на свече.

Долгие десятилетия катушка на двигателе была одна, а для обслуживания нескольких цилиндров применялся высоковольтный распределитель. В последнее время типичным становится катушка на пару цилиндров или на каждый цилиндр (что позволяет разместить катушку непосредственно на свече как колпачок и отказаться от высоковольтных проводов). Также существуют системы зажигания автомобильных двигателей с двумя свечами, и, соответственно, двумя катушками на каждый цилиндр. Две свечи на цилиндр применяются исходя из соображений сокращения длины пробега фронта горения в цилиндре, что позволяет немного сдвинуть момент зажигания в раннюю сторону, и получить немного большую отдачу от двигателя. Также повышается надёжность системы. В свою очередь, системы зажигания можно разделить на системы с накоплением энергии в индуктивности, и системы зажигания с накоплением энергии в ёмкости.

Системы с накоплением энергии в индуктивности занимают доминирующее положение на технике. Основная идея — при пропускании тока от внешнего источника через первичную обмотку катушки зажигания катушка запасает энергию в своём магнитном поле, при прекращении этого тока ЭДС самоиндукции генерирует в обмотках катушки мощный импульс, который снимается со вторичной (высоковольтной) обмотки, и подаётся на свечу. Напряжение импульса достигает 20-40 тысяч вольт без нагрузки. Реально, на работающем двигателе напряжение высоковольтной части определяется условиями пробоя искрового промежутка свечи зажигания в конкретном рабочем режиме, и колеблется от 3 до 30 тысяч вольт в типичных случаях. Прерывание тока в обмотке долгие годы осуществлялось обычными механическими контактами, сейчас стандартом стало управление электронными устройствами, где ключевым элементом является мощный полупроводниковый прибор: биполярный или полевой транзистор.

Системы с накоплением энергии в ёмкости (они же «конденсаторные» или «тиристорные») появились в середине 70-х годов в связи с появлением доступной элементной базы и возросшим интересом к роторно-поршневым двигателям. Конструктивно они практически аналогичны описанным выше системам с накоплением энергии в индуктивности, но отличаются тем, что вместо пропускания постоянного тока через первичную обмотку катушки к ней подключается конденсатор, заряженный до высокого напряжения (типично от 100 до 400 вольт). То есть обязательными элементами таких систем являются преобразователь напряжения того или иного типа, чья задача — зарядить накопительный конденсатор, и высоковольтный ключ, подключающий данный конденсатор к катушке. В качестве ключа, как правило, используются тиристоры. Недостатком данных систем является конструктивная сложность, и недостаточная длительность импульса в большинстве конструкций, достоинством — крутой фронт высоковольтного импульса, делающий систему менее чувствительной к забрызгиванию свечей зажигания, характерному для роторно-поршневых двигателей.

Существуют также конструкции, объединяющие оба принципа, и имеющие их достоинства, но, как правило, это любительские или экспериментальные конструкции, отличающиеся высокой сложностью изготовления.

Важнейшим параметром, определяющим работу системы зажигания, является так называемый момент зажигания, то есть время, в которое система поджигает искровым разрядом сжатую рабочую смесь. Определяется момент зажигания как положение коленвала двигателя в момент подачи импульса на свечу относительно верхней мёртвой точки в градусах. Позднее зажигание приводит к падению мощности двигателя из-за недогорания топлива, что ухудшает экологические характеристики выхлопа и приводит к снижению экономичности (уменьшение мощности не уменьшает расход топлива). Раннее зажигание приводит к детонации, особенно при резком нажатии на педаль газа. Регулировка опережения зажигания заключается в выставлении наиболее раннего момента зажигания, еще не приводящего к детонации.

Узлы системы зажигания

Датчик момента искрообразования

В старых двигателях использовался механический кулачок и контактная группа (прерыватель), разрывающая цепь при определенном положении вала. Это упрощало низковольтную электрическую часть системы до двух проводов — от источника питания до катушки, и от катушки до прерывателя. Недостатком этой системы была крайне низкая надежность контактов прерывателя (возможно, самое ненадежное место в двигателе как целом), их уязвимость для нагара и влаги.

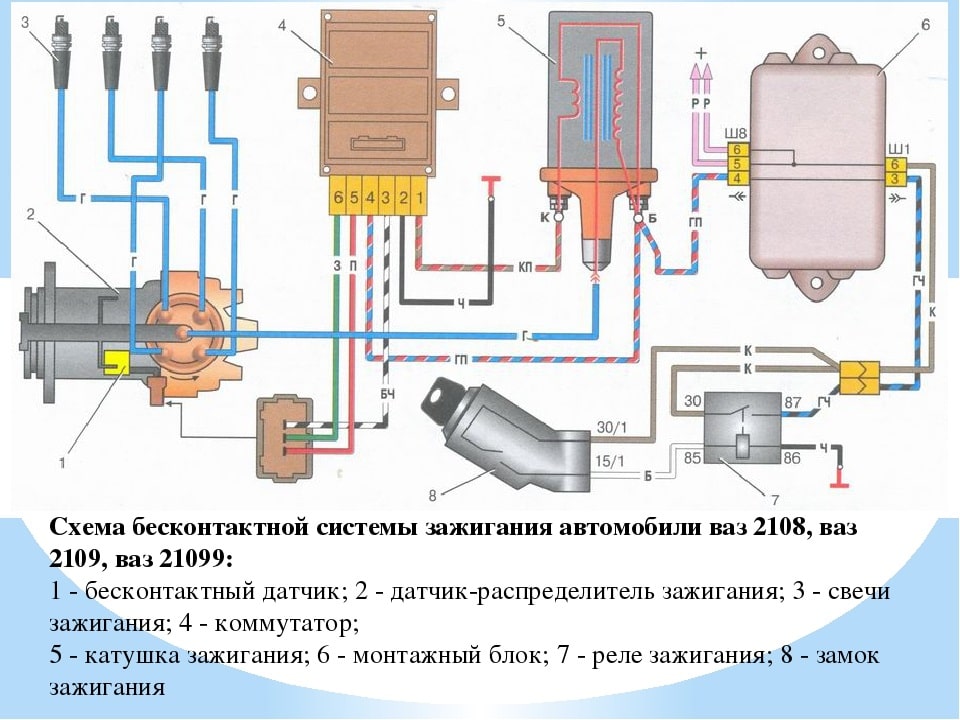

Потому с развитием электроники от прерывателя отказались, заменив его бесконтактными датчиками — индуктивными, оптическими, либо наиболее распространенными датчиками Холла, основанными на эффекте изменения проводимости полупроводника в магнитном поле.

Неоспоримое преимущество данных схем — отсутствие необходимости в периодическом обслуживании, за исключением замены свечей зажигания. В таком варианте системы зажигания для выдачи резкого фронта/спада напряжения на катушку необходима электронная схема, делающая это на основании сигнала с датчика. Отсюда название такого варианта — «электронное зажигание». Электронная схема обычно исполнена в виде единого, часто неремонтопригодного узла, известного в просторечии как «коммутатор».

В советских/российских двигателях малого литража (лодочные, мотоциклетные) электронное зажигание применялось с 70х годов, в автомобилях — с ВАЗ 2105 (1980).
Центробежный регулятор.

Устройство, изменяющее положение шторки бесконтактного датчика или кулачка контактного (а значит, и момент зажигания) в зависимости от оборотов двигателя.
Вакуумный регулятор.

Устройство, изменяющее положение датчика относительно начального (а значит, и момент зажигания) в зависимости от разрежения во !впускном коллекторе!, т. е. от степени открытия дроссельных заслонок и оборотов двигателя. Обычно включает в себя шланг от узла прерывателя/датчика до карбюратора или впускного коллектора.

Центробежный и вакуумные регуляторы позволяют добиться оптимального момента зажигания во всех режимах работы двигателя. В современных двигалелях вышли из употребления, а задача определения оптимального момента искрообразования переложена на микропроцессор, учитывающий в вычисления также положение дросселей, обороты двигателя, сигналы датчика детонации и т.п.

Катушка зажигания (часто называется «бобина»)

Трансформатор, преобразующий резкий фронт/спад напряжения от прерывателя/коммутатора в высоковольтный импульс. В малогабаритных двигателях (лодочные, мотоциклетные) традиционно использовалось по катушке на каждый цилиндр, соединенной со свечой высоковольтным проводом. В автомобильных же двигателях традиционно использовалась одна катушка и распределитель, однако в некоторых современных двигателях используется по катушке на каждую свечу, при этом катушки выполнены в виде надеваемых на свечи колпачков, конструктивно объединяющих собственно высоковольтный трансформатор и силовой ключ управления, что позволяет отказаться от высоковольтных проводов (двигатели Nissan серии QG, Honda серии L и многих других производителей) и распределителя. Нередко в случае большеобъемных двигателей или двигателей, работающих на обедненных смесях, используют двух- или многоточечный поджиг для уменьшения фазы горения смеси или для повышения надежности (авиадвигатели). В этом случае устанавливается либо два комплекта катушек зажигания и распределителей, либо используется схема с индивидуальными катушками (например, двигатели Honda серии LxxА). Также в двигателях с четным числом цилиндров часто применяется схема с катушкой зажиганиия, содержащей выводы от обоих концов высоковольтной обмотки и соответственно питающей две свечи зажигания, находящихся в цилиндрах, циклы в которых сдвинуты друг относительно друга так, чтобы ненужная в данный момент искра попадала на такт выпуска или продувки.

Преимущество: позволяет упростить схему зажигания, в случае двухцилиндровых двигателей — кардинально.
Распределитель

Высоковольтный переключатель, вращающийся вместе с распределительным валом двигателя, подключает одну катушку зажигания к нужной в данный момент свече.

Обычно исполняется в одном корпусе и на одном валу с прерывателем/датчиком положения вала. Состоит из подвижного контакта (бегунка) и вымя-образной крышки, в которой смонтированы неподвижные контакты.

Вполне надежен, но требует периодической чистки, также трещины крышки часто приводят к неработоспособности двигателя, особенно во влажную погоду, бегунок имеет тенденцию к подгоранию.
Высоковольтные провода

От катушки к свече, или же от катушки к центру распределителя, и от свечи к окружности распределителя.

Свеча зажигания

Ввинчиваемая в цилиндр деталь, содержащая в себе искровой промежуток внутри цилиндра и контакт для подключения провода (катушки) вне него.

Непосредственно поджигает смесь в цилиндре.
Магнето

Генератор с вращающимся постоянным магнитом, статорная катушка которого совмещена с катушкой зажигания, а сам генератор — с узлом прерывателя. Позволяет исполнение всей системы зажигания в виде магнето+высоковольтный провод+свеча без любых других проводов и узлов, в т. ч. без аккумуляторной батареи. Используется в бензопилах, газонокосилках и мопедах, где не применяется замок зажигания с секретным ключом. В некоторых случаях (лодочный мотор «Вихрь») используется магнето с 2 выносными катушками зажигания.

Система зажигания двигателя – устройство, регулировка + видео » АвтоНоватор

Система зажигания двигателя обеспечивает с помощью искры своевременное воспламенение смеси, из горючего и воздуха, которая попадает в камеру сгорания. Однако это необходимо для бензиновых авто, с дизельными машинами все иначе. В них воздух и топливо попадают в цилиндры отдельно, причем воздух сильно сжимается и соответственно нагревается (температура может достичь 700 С), таким образом, происходит самовоспламенение. Значение этой системы для обоих видов моторов вкратце понятно, но также немногословно описать ее установку будет непросто, поэтому посвятим ей нашу статью.

Система зажигания двигателя – отличие «дизеля» от бензинового мотора

Из-за указанных различий в самом процессе воспламенения бензинового и дизельного топлива в двигателе, можно отметить разницу и в строении зажигания. Очевидно хотя бы то, что такой системы, как в бензиновом авто, состоящей из прерывателя-распределителя, коммутатора или же датчиков импульсов, в дизельной машине нет. Однако зимой иногда с трудом удается завести дизельный движок, из-за того, что воздух слишком холодный, поэтому устанавливают специальную систему предварительного подогрева, чтобы увеличивать температуру воздуха в камере сгорания.

Можно сказать, что установка зажигания на дизельном двигателе – это не что иное, как выбор угла опережения впрыска горючего. А достигается это регулированием положения поршня, в момент впрыскивания «дизеля» в цилиндр. Это очень важно, так как при неправильном выборе угла впрыскивание будет несвоевременным, и, как следствие, топливо не будет сгорать до конца. А это негативно отразится на слаженной работе цилиндров.

Допустив незначительную ошибку, всего-то в один градус, можно спровоцировать выход из строя всего силового агрегата, из-за чего потребуется капитальный ремонт.


Система зажигания дизельного двигателя – устройство и принцип регулировки

Если в автомобиле стоит дизельный силовой агрегат с механической топливной аппаратурой, то регулировать угол опережения впрыска можно посредством поворота насоса вокруг своей оси. Еще можно поворачивать зубчатый шкив относительно ступицы. Если же ТНВД и зубчатый шкив жёстко закреплены, тогда регулировка происходит только за счет углового сдвига зубчатого шкива распределительного вала. Но это все лирика, пора перейти к действиям.

Регулировка зажигания дизельного двигателя – инструкция для решительных

Регулировка зажигания дизельного двигателя может производиться и самостоятельно. Для начала следует поднять крышку капота и зафиксировать ее на опорной стойке. Сверху слева на задней части двигателя необходимо найти маховик (массивное колесо), на корпусе кожуха которого расположено механическое устройство. Шток этого устройства требуется сначала приподнять и развернуть на 90 градусов, затем опустить в прорезь, которая находится на корпусе.

Теперь снимите грязезащитный щиток, для этого на кожухе маховика ключом 17 мм нужно открутить два болта (проще подобраться к этому месту из-под машины). В отверстие маховика через прорезь кожуха следует вставить металлический стержень и поворачивать коленвал двигателя. Направить его нужно слева направо, пока его ход не будет застопорен штоком фиксатора сверху.

Теперь самое время посмотреть на вал привода насоса для горючего, он расположен сверху от развала блока цилиндров (ось, от которой ряды цилиндров расходятся). Если установочная шкала приводной муфты (фланца, который служит для передачи вращений от приводного вала) ТВНД повернута вверх, то в этом случае риску на фланце топливного насоса следует совместить с нулевой меткой привода и затянуть два крепежных болта. Если установочная шкала приводной муфты не повернута вверх, тогда потребуется приподнять стопор, а коленвал двигателя повернуть на один оборот, и следом все вышеперечисленные действия необходимо повторить в том же порядке.

Как только болты приводной муфты затянули, нужно поднять вверх стопор маховика, повернуть на 90 градусов и опустить в паз. На кожухе маховика снизу можно вернуть на свое место грязезащитный щиток (крепится болтами). Теперь капот автомобиля пора закрыть, работа закончена. Остается завести автомобиль и проверить четкость срабатывания системы.
