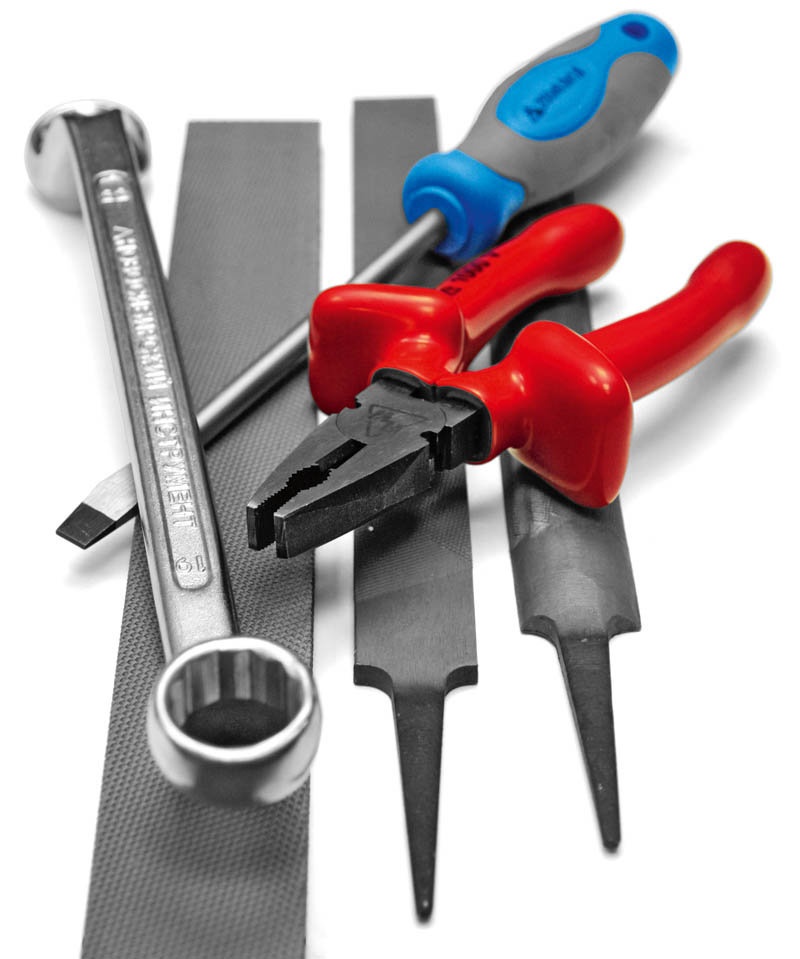

Слесарные инструменты: разнообразие и классификация
Работа с металлом — это слесарная работа. Давайте разберем, в чем особенности ручного слесарного инструмента. Под понятие слесарного инструмента попадает очень широкий набор разнообразных инструментов. Слесарное дело требует огромного разнообразия инструментов, потому что в слесарном деле имеется множество профессиональных направлений и специализаций.
Каждый слесарь работает в конкретной сфере и занимается ремонтом и обслуживанием конкретного вида техники или оборудования. Например: автослесарь и слесарь-сантехник имеют сильно различающийся набор инструментов. В распоряжении этих специалистов есть и одинаковые инструменты. Но основная масса инструментов у них различается. И вот таких направлений или специализаций в слесарном деле очень много, что и является причиной большого разнообразия слесарного инструмента.
Давайте охватим наиболее распространённые инструменты для слесарного дела.
Это важно ещё и потому, что слесарный инструмент используется не только строителями. В каждом доме сегодня есть набор слесарных инструментов. Такой набор остро необходим в домашнем хозяйстве для выполнения любой мужской работы.
Слесарный инструмент — пассатижи
Пассатижи — многофункциональный ручной слесарно-монтажный инструмент, в котором соединены плоскогубцы, бокорезы и 2 резака для рубки проволоки разного диаметра (в шарнире). Пассатижи могут иметь 1-2 пары зубчатых выемок для захвата и поворота деталей.
Слесарный инструмент — молотокМолоток — ударный инструмент. В слесарном деле используется как совместно с другими инструментами, к примеру, зубило, бородок, так и самостоятельно для различных приёмов работы: правки, гибки, клёпки и других. Молоток состоит из ударной массы (обычно металлическая массивная часть), насаженной на рукоятку (чаще деревянную). Слесарный молоток имеет два бойка: один плоский а другой клинообразный.
Для разных видов работ употребляются молотки разнообразной формы и размера.
Многие инструменты, как молоток, могут считаться как слесарными, так и столярными инструментами, они применяются повсеместно. Есть молотки специализированные, ориентированные на столяра — столярные молотки.
Отвёртка — это инструмент, предназначенный для закручивания и откручивания винтов, шурупов, саморезов и других крепёжных и регулировочных элементов, имеющих специальную выемку, называемую шлицом. Отвёртка вставляется в шлиц для передачи крутящего момента на винт. Обыкновенная отвёртка состоит из двух частей:
Стержень отвёртки — выполнен из металла, он не должен быть мягким и не должен быть хрупким. А значит, стержень качественной отвёртки должен быть изготовлен из металла, закалённого специальным образом.
Ручка отвёртки — изготовлена обычно из резины, пластика или же дерева. Форма может быть самой разнообразной и зависит от конкретного назначения отвёртки.
Главное, чтобы такая ручка была удобна в работе.
В зависимости от формы и размера шлица крепёжных элементов подбирают отвёртку для работы. Шлицы могут иметь самую разнообразную форму. В домашнем хозяйстве чаще всего приходится иметь дело с плоскими шлицами и крестовыми шлицами разных размеров. Соответственно, у каждого мастера, а тем более слесаря, должны быть под рукой плоские и крестовые отвёртки нескольких размеров, чтобы без проблем справиться с винтами и шурупами.
Зубило — ударно-режущий инструмент. В слесарном деле применяется для рубки металла. При сообщении зубилу удара со стороны бойковой части с помощью молотка режущая кромка зубила разрезает или раскалывает обрабатываемый материал.
Бородок — слесарный инструмент для вырубки отверстий в листовом материале. Представляет собой стержень, один конец которого (рабочая часть) выполнен в виде усечённого конуса. В поперечном сечении бородки могут различаться в зависимости от формы вырубаемых отверстий — круглые, квадратные, прямоугольные, и т.
п. Пробой отверстия производится ударами молотка по противоположной части бородка — затыльнику.
Дрель — инструмент, предназначенный для сверления отверстий.
Кернер — ручной слесарный инструмент, предназначен для разметки центральных лунок (кернов) для начальной установки сверла. Представляет собой стержень круглого сечения, один конец которого (рабочая часть) заточен на конус с углом при вершине 100°-120°. Кернение производится ударами молотка по противоположной части кернера.
Киянка слесарная — применяется для придания нужной формы листовому металлу (инструмент жестянщика)
Кувалда — ручной ударный инструмент, предназначенный для нанесения исключительно сильных ударов при обработке металла, на демонтаже и монтаже конструкций. От молотка кувалда отличается значительно большей массой бойка, длиной рукоятки.
Метчик — слесарный инструмент для нарезания внутренних резьб. Метчик представляет собой винт с прорезанными прямыми или винтовыми стружечными канавками, образующими режущие кромки.
Профиль резьбы метчика должен соответствовать профилю нарезаемой резьбы.
Слесарный инструмент — метчик
Плашка — резьбонарезной слесарный инструмент для нарезки наружной резьбы. Плашки предназначены для нарезания или калибрования наружных резьб за один проход. Плашка представляет собой закаленную гайку с осевыми отверстиями, образующими режущие кромки.
Напильник — слесарный инструмент для опиливания металлов, дерева, пластмасс и т.п. Представляет собой металлический брусок (обычно стальной) с насечкой. По частоте насечки напильники подразделяются на:
- драчёвые (4-12 насечек на см) — грубая обработка
- личные (13-26 насечек на см)
- бархатные (45-80 насечек на см) — окончательная обработка
Верстак — рабочий стол для обработки вручную изделий из металла, дерева и других материалов.
Верстаки часто оборудованы различными приспособлениями (например, упорами, тисками) и ящиками для хранения инструментов и материалов.
Тиски для слесарных работ
Основание тисков имеет отверстия для надёжного крепления к столярному верстаку. На это основание обычно крепится неподвижная щёчка, которая может поворачиваться относительно основания, что очень удобно для выполнения столярных работ. Эта самая неподвижная щёчка и есть, по сути дела, основная часть. На неё крепятся остальные части тисков. С помощью винта к неподвижной щёчке присоединяется подвижная, для этого в неподвижной щёчке есть втулка с резьбой. Чаще всего резьба прямоугольная. Так же на неподвижной щёчке имеется небольшая наковальня, что так же очень удобно для правки мелких деталей.
Завинчивая винт, мы тем самым будем сводить щёчки, зажимая ими обрабатываемую деталь. Вернее, зажимать деталь будут не сами щёчки, а губки.
Губки — это такие сменные насадки на щёчки тисков. Они изготовлены из специального материала, отвечающего определённым требованиям:
1. Губки должны как можно надёжнее удерживать деталь.
2. Материал губок должен быть относительно стойким к воздействию слесарных инструментов.
3. Материал губок не должен портить деталь.
Эти требования достаточно противоречивы, поэтому для качественной обработки рекомендуют менять губки в зависимости от свойств материала обрабатываемой детали. В идеале, желательно иметь несколько комплектов губок из различных сплавов и различной конфигурации.
Этот список инструментов далеко не полный. Справедливости ради нужно заметить, что слесарю приходится работать не только с металлами. Зачастую слесарь выступает в роли универсального специалиста. Ему приходится применять свой набор слесарных инструментов для обработки дерева, пластика, кожи и прочих материалов, выпускаемых современной промышленностью.
Профессиональный слесарь имеет в своей мастерской набор слесарного инструмента. Собираясь делать ту или иную работу, слесарь уточняет у клиента, какие именно работы нужно сделать, и в зависимости от этого берет нужный набор инструментов.
Слесарные инструменты — Инструменты
Слесарные инструментыДля слесарных работ в городских квартирах отводится уголок в одном из помещений подсобного назначения или на балконе. Однако уголок слесаря (как и столяра) можно устроить и в жилом помещении. В приусадебном доме можно оборудовать небольшую мастерскую в отдельном помещении или совместить функции столярной и слесарной мастерской в одном месте. Домашнюю мастерскую рекомендуется оборудовать так, чтобы она имела привлекательный вид и могла быть использована детьми для занятий техническим творчеством. Несложные слесарные работы в домашних условиях выполняют на рабочем столе или доске. Если домашнему мастеру выделен уголок в одном из помещений квартиры, то для выполнения работ рекомендуется воспользоваться небольшой рабочей доской. Если же под домашнюю мастерскую отведено отдельное помещение, то для слесарных работ желательно смастерить рабочий стол. Рабочий стол оборудуют крышкой размерами 1500…2000×600…700×40 мм. Высоту стола принимают с учетом роста работающего мастера. При росте 1580—1800 мм высота крышки стола рекомендуется 980 мм. Если столом будут пользоваться несколько человек разного роста, то его высоту принимают по росту самого высокого работающего, а остальные должны пользоваться подставками, соответственно своему росту. Хорошим рабочим столом для слесарных работ может быть старый кухонный стол-шкафчик. Для этого на его крышке следует укрепить прочный щит из фугованных досок толщиной 30—40 мм и на щите закрепить тиски. В столе-шкафу следует предусмотреть полочки и ящики для инструмента и материалов. Стальной линейкой измеряют размеры деталей и инструментов. Чертилку — стальной прутик диаметром 2,5—3 мм с острым закаленным концом — используют для обозначения контуров деталей на металле. Настольные тиски, которые можно привинтить к краю стола или табурета, служат для закрепления в них предметов во время обработки. Ручные тиски применяют при обработке напильником мелких деталей. Напильники нужны разной формы — плоские, квадратные, трехгранные, ромбические, полукруглые и круглые, а также разной крупности — драчевые, лицевые и бархатные. При выполнении слесарных работ в домашних условиях можно обойтись только лицевыми напильниками. Желательно также иметь набор надфилей-напильников небольших размеров с мелкой насечкой, применяемых для обработки тонких и мелких деталей. При покупке напильника необходимо помнить, что он должен быть светло-серого цвета. Темный цвет свидетельствует о том, что напильник покрыт окалиной или плохо закален. Во время работы нельзя ударять напильником по твердым предметам, так как это приводит к повреждению зубьев и его поломке. Следует беречь напильники от попадания на них жира, грязи и пыли, потому что это снижает их режущую способность. Напильники следует периодически чистить стальной щеткой или лопаткой из древесины твердой породы. Ручными ножницами режут листовой металл толщиной 0,5—1 мм. Ножовка для металла состоит из станочка (рамки) и сменного ножовочного полотна. Полотна с мелкими зубьями используют для резания твердых металлов, с крупными — мягких металлов и пластмасс. Рис 6. Инструменты для слесарных работ: 1 — стальная линейка; 2 — транспортир; 3 — циркуль; 4 — чертилка; S— настольные тиски; 6 – ручные тиски; 7— напильники; 8 — мо-л~оток; 9 — ручные ножницы; 10 — ножовка; 11 — разводные ключи; 12 — плоскогубцы; 13 — паяльник; 14 — ручная дрель; 15 — настольная наковальня; 16— настольное точило; 17— зубило; 18— пробойник; 19— кернер Разводные ключи служат для завинчивания и отвинчивания болтов, гаек и элементов водопроводной сети. Плоскогубцы бывают с плоскими и круглыми (круглогубцы) захватами, а также универсальные. Ими придерживают детали, изгибают проволоку, жесть и выполняют другие операции. Зубило служит для рубки металлических листов, обрубы-вания болванок, заготовок и т.п. Желательно иметь зубила нескольких размеров с шириной режущей кромки 5—20 мм. Пробойник служит для пробивания отверстий в листовом металле. Необходимо иметь три-четыре пробойника разных размеров. Кернером обозначают центры отверстий в металле перед их сверлением. Паяльники бывают электрические и обычные. Для домашнего употребления нужен паяльник мощностью 65—100 Вт. Настольная наковальня применяется в качестве подставки при рубке металла, клепании, выгибании деталей и др. Отвертки должны быть шириной 3—8 мм. Настольное точило используют для затачивания инструмента, зачистки деталей и т.д. Срок службы каждого инструмента значительно сокращается, если его использовать не по назначению. Если гайка или болт не отвинчиваются, не следует бить по ключу молотком или удлинять рукоятку ключа при помощи трубы, так как это может привести к разгибанию губок ключа или его поломке. При заржавевшей детали или гайке необходимо смочить керосином болтовое соединение и оставить на некоторое время. Если после этого гайка не будет отвинчиваться, можно постучать по ее грани молотком. Читать далее: Шаблоны Стусло Организация рабочего места Материалы и инструменты |
Например, нельзя бить молотком по кусачкам, стремясь быстрее перекусить толстую проволоку, так как это может привести к выкрашиванию рабочей кромки кусачек или поломки губок.|
