Регулировка качества смеси карбюратора «Солекс»

Карбюратор Солекс (ДААЗ) является одним из самых популярных устройств в списке карбюраторных дозирующих систем, так как при правильном подходе реализована возможность достаточно гибкой настройки карбюраторов данного типа. По этой причине карбюраторы Solex автолюбители устанавливают на разные двигатели, после чего дополнительно подстраивают, добиваясь необходимых показателей топливной экономичности, качества смесеобразования на мощностных и других режимах работы ДВС.

Рекомендуем также прочитать статью о том, как можно сделать тюнинг карбюратора своими руками. Из этой статьи вы узнаете о различных способах самостоятельной доработки карбюраторных дозирующих систем.

После установки Солекс на двигатель зачастую необходима настройка данного устройства. Для решения задачи можно обратиться в сервис, где специалист по настройке карбюратора выполнит все необходимые операции. Также можно настроить карбюратор самому.

В этой статье мы поговорим о том, как отрегулировать качество смеси на карбюраторе Солекс, каким образом производится регулировка уровня топлива и регулировка поплавковой камеры карбюратора Солекс, настраивается холостой ход и т.д.

Содержание статьи

Карбюратор Солекс: настройка и регулировка

Перед началом работ по настройке, если необходима регулировка воздушной заслонки карбюратора, уровня топлива в камерах, выставление холостого хода и другие манипуляции, необходимо отдельно изучить схему устройства карбюраторной системы, место расположения жиклеров и других базовых элементов (эконостат, экономайзер, поплавок, первая и вторая камера, заслонки и т.д.) Также следует уделить внимание тому, как снимается крышка и разбирается карбюратор.

Начинать настройку необходимо с того, что в поплавковых камерах выставляется уровень топлива. Рекомендованным способом является выставление указанного уровня по тому положению, которое поплавки имеют по отношению к крышке карбюратора.

Все манипуляции осуществляются путем использования отдельного шаблона. Отметим, что как показывает практика, данный метод никак нельзя считать оптимальным, так как при установке Солекс на автомобиль следует учесть, что бензонасос на одном конкретном ТС может отличаться от топливного насоса на другой машине. Также могут быть и другие отличия в системе питания. Результатом становится то, что давление на иглу карбюратора (запорный клапан карбюратора) тоже оказывается разное. Чаще всего после настройки по шаблону топливо попадает в карбюратор в большом избытке. Чтобы точно выставить уровень бензина в карбюраторе и регулировка поплавка карбюратора Солекс была успешной, необходимо выполнять описанные ниже действия.

1. Обычно сразу после установки Солекса на разные ДВС с различным рабочим объемом даже без предварительных регулировок двигатель все равно должен запускаться. Мотор необходимо завести, после чего силовой агрегат должен работать около 10 минут. Во время работы на ХХ можно слегка нажимать на газ и повышать обороты, чтобы избежать того, что двигатель стреляет в карбюратор или в систему выхлопа.
2. Затем силовую установку можно заглушить, после чего необходимо снять шланг для подачи топлива. Рекомендуется заготовить ветошь, чтобы удалить остатки бензина, который разбрызгивается после снятия указанного шланга. Шланг снимают для того, чтобы после снятия крышки карбюратора бензин, который находится в шланге под давлением, не проливался в камеру карбюратора. Другими словами, излишки топлива, попадающие в камеру, могут нарушить точность замеров.
3. Теперь можно выкрутить винты крепления крышки карбюратора, затем нужно снять трос, управляющий  «подсосом». Следующим шагом становится аккуратный подъем крышки карбюратора. Указанную крышку следует поднимать в строго горизонтальном положении, чтобы не причинить повреждений самим поплавкам.
4. Далее следует приготовить линейку или штангенциркуль. Данными инструментами нужно произвести замер расстояния, которое получается от самого горючего в камере до прилегающей поверхности крышки карбюратора. Указанное расстояние от поверхности крышки до поверхности топлива должно быть около 2. 5 см. Добавим, что промерять расстояние нужно в обеих камерах. Это расстояние может быть разным с учетом того, что коллектор не находится в строго горизонтальном положении. Исходя из разницы расстояний в обеих камерах выбирается усредненное значение.

   В том случае, если уровень горючего недостаточен или превысит необходимый показатель, тогда язычок поплавков необходимо очень деликатно подгибать для меньшего или большего наполнения. Затем излишки бензина нужно убрать из камер для более точного определения полученного после регулировок уровня при очередном замере. Карбюратор следует собрать, после чего запуск мотора повторяется.

5. После того, как двигатель был заведен, необходимо подсветить камеры карбюратора контрольной лампой или фонарем, наблюдая за малыми диффузорами. За время от 30 секунд до 1 минуты горючее не должно капать с диффузоров. Если вы заметили даже небольшую каплю, тогда это говорит о том, что в камере имеет место перелив. Отметим, что газовать во время наблюдения за диффузорами нельзя, мотор должен работать только на холостых. Дело в том, что неожиданный прострел или чихание в карбюратор при подгазовках может привести к травме глаз.

Если капель топлива не было замечено, тогда остается повторно промерить уровень горючего в камере уже известным способом. В случае положительного результата эту часть настройки можно считать завершенной. Если же уровень снова отличается от нормы, тогда следует настраивать уровень повторно. Отметим, что настройка уровня на заглушенном двигателе при ручной подкачке не является правильной, так как после запуска ДВС карбюратор все равно будет переливать, особенно на моторах, где «обратка» была перекрыта.

Карбюратор Солекс: регулировка холостого хода

Следующим шагом после настройки уровня топлива в поплавковой камере карбюратора является регулировка оборотов ХХ. Для настройки необходимо сначала прогреть мотор до выхода на рабочую температуру. После прогрева агрегат следует заглушить.

В самом начале необходимо найти винт качества топливно-воздушной смеси, который вращается при помощи плоской отвертки. Указанный винт находится в отверстии, которое выполнено в нижней части карбюратора.

1. Винт качества нужно закрутить до упора. Заворачивание осуществляется по часовой стрелке, при этом усилия применять не нужно, так как можно повредить резьбу. После того, как винт уперся, следует отвернуть его назад от положения упора на 4-6 оборотов.
2. Теперь двигатель следует завести, подсос должен быть убран. Затем следует выставить минимально допустимые обороты при помощи вращения винта количества. Такими минимальными оборотами можно считать показатель, когда двигатель работает стабильно и устойчиво. Также в штуцере вакуумного опережения разряжение должно быть минимальным. Достаточно простым способом для определение разряжения является перекрытие языком трубки, которая идет в так называемый вакуумный опередитель. Если обороты ХХ находятся в диапазоне от 600-1200, карбюратор в порядке.
3. Далее винт качества нужно медленно закручивать до того момента, пока работа агрегата не начнет терять устойчивость. Как только двигатель начнет нестабильно работать, следует отвернуть винт обратно на один или полтора оборота, улавливая положение, когда мотор снова работает стабильно
4. Снова возвращаемся к винту количества, которым обороты холостого хода следует выставить до отметки 800-950 об/мин. Выставляем винтом количества обороты ХХ около 850-900. Если при выставлении таких оборотов двигатель глохнет, тогда нужно выкручивать винт качества.
5. Настройка винтов качества и количества производится до того момента, пока не удастся выставить нужные обороты ХХ, разрежение в трубке опередителя при этом будет минимальным, а сам ДВС будет способен работать стабильно.

Отметим, что в процессе настройки можно столкнуться с определенными сложностями. Например, работа двигателя может никак не меняться при попытках закрутить винт количества (в норме обороты должны падать, двигатель начинает работать неровно, затем глохнет по мере закручивания винта). Если этого не происходит, тогда в канал холостого хода происходит поступление большого количества топлива, которое не удается перекрыть винтом качества.

Возникает такая проблема по ряду причин. Прежде всего, может быть установлен большой жиклер холостого хода. Также следует обратить внимание на то, насколько плотно закручен электромагнитный клапан или заглушка. При неплотной посадке лишний бензин может подсасывать в обход жиклера холостого хода. Также не следует исключать и возможные неполадки с самим жиклером, а также с его посадочным местом. Чтобы точнее понять причину, понадобится на заведенном моторе, который работает на холостых, снять провод электромагнитного клапана. В этом случае после снятия агрегат должен быстро глохнуть. Если происходит именно так, тогда причиной, вероятнее всего, является большой жиклер холостого хода. Для решения потребуется установка жиклера меньшего размера.

Если же двигатель после снятия провода с клапана не глохнет, тогда эта проблема может возникать в результате перелива бензина в поплавковую камеру. Также возможно, что на работающем ДВС горючее идет в обход жиклера или даже всей системы холостого хода.

Прежде всего, снова проверяем правильность выставленного уровня в поплавковой камере. Если с уровнем все в норме, тогда электромагнитный клапан/заглушку следует открутить, после чего нужно осмотреть жиклер и место его установки. Никаких дефектов быть не должно. Если таковые имеются, тогда может понадобиться замена крышки карбюратора. В том случае, если дефектов не обнаружено, тогда жиклер надевается на клапан, уплотнительное кольцо смазывается моторным маслом, после чего производится закручивание ключом без усилий.

Жиклеры и ускорительный насос

Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом.

Именно по этой причине на двигателях с большим объемом стоят карбюраторы, в которых жиклеры маленькие. Установка такого карбюратора на мотор с меньшим объемом будет означать, что «родные» жиклеры в этом карбюраторе будут давать слишком обедненную смесь для нормальной работы мотора. Для решения указанной задачи следует найти жиклеры от карбюратора, который изначально рассчитан на конкретный объем ДВС или максимально близкий к нему. Подбирать жиклеры нужно начиная с топливного, под топливный затем подбирается воздушный. Подбор производится с группы жиклеров для первой камеры, вторую камеру настраивают только после первой.

Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Также следует уделить внимание и так называемому «носику» ускорительного насоса. Во время открытия заслонок топливо должно подаваться явной струей, а не капать даже при небольшом открытии дросселя. Важно и то, какое положение занимает носик. Струя бензина должна попадать точно в область между стенкой диффузора и дроссельной заслонкой, то есть горючее струей подается напрямую в коллектор. Не допускается попадание струи на диффузор или заслонку. Если так происходит, тогда после резкого нажатия на педаль акселератора автомобиль не будет сразу разгоняться, возникнет провал. Самостоятельная доработка карбюратора предполагает установку двух носиков в камеры для получения лучшей отдачи от мотора или только одного носика в первую камеру карбюратора для более экономичного режима.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса.  Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко. Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры. Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Регулировка второй камеры карбюратора Солекс

Начнем с того, что во время настройки карбюратора вторая камера обычно не затрагивается, так как зачастую стандартных жиклеров будет достаточно.  Также в устройстве карбюратора имеется эконостат, который способен корректировать возможные нюансы.  Эконостат представляет собой трубку, которая находится во второй камере под небольшим наклоном.

Задачей эконостата является то, что при полном открытии дросселя разряжение в карбюраторе позволяет засосать через эконостат горючее.  Эконостат задействуется тогда, когда двигатель работает на повышенных оборотах и позволяет обогатить топливно-воздушную смесь. Для доработки второй камеры, которая позволяет реализовать «подхват», устанавливают жиклеры для обогащения смеси. Подбор жиклеров в этом случае ничем не отличается от подбора для первой камеры.

Подведем итоги

Описанные выше шаги по настройке и регулировке карбюратора Солекс являются базовыми. Другими словами, при желании вы можете настроить карбюратор своими руками, опираясь на данную информацию. Отметим, что точность настроек можно далее проверить на газоанализаторе, после чего самому внести необходимые коррективы вместо постоянного обращения к специалистам. Напоследок добавим, что дозирующее устройство данного типа поддается различным видам тюнинга, всевозможных доработок и улучшений. По этой причине при выборе карбюратора на ВАЗ многие автолюбители не зря отдают предпочтение Солекс.

Читайте также

Настройка карбюратора Солекс 21083

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

• Осторожно отсоединяем шланг подачи топлива.
• Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
• Отсоединяем трос системы подсоса.
• Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
• С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

• В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
• Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
• Запускаем мотор и убираем полностью подсос.

• Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
• Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
• Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

• установлен жиклёр ХХ большего размера, чем необходимо;
• плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
• деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Карбюраторы Солекс 21083 и других модификаций

Карбюраторы типа «Солекс» используются на отечественных автомобилях с середины 80-х годов. За это время с ними успели познакомиться многие автомобилисты. Посмотрим же, что собой представляет эта часть автомобиля, каковы её возможности – и как её обслуживать.

Устройство карбюратора солекс 21083 для автомобилей ВАЗ

За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.

• основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
• крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.

А теперь разберём устройство карбюратора Солекс подробнее.

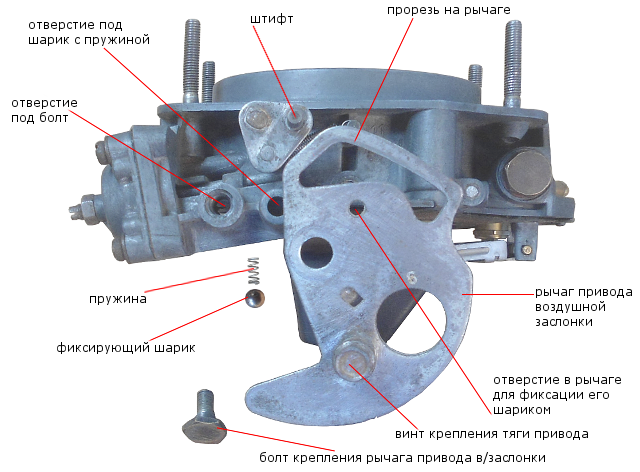

Пусковое устройство и заслонка для воздуха

Задача пусковой системы двоякая:

1. Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
2. Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).

Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:

• Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
• Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
• Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
• Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
• Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.

Схема поплавкового механизма и уровень топлива

Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083. Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.

Жиклеры, диффузоры и другие сменные детали

С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:

• Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
• Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
• Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
• Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.

Как настроить карбюратор Солекс 21083

Карбюратор Солекс – это одна из основных составляющих в системе подачи топлива, от которой зависит эффективность работы всего автомобиля. Эти карбюраторы на сегодняшний день очень популярны.

Основными причинами их популярности является экономичность расхода топлива и высокая эффективность работы Вашего силового агрегата. Однако чтобы добиться таких показателей необходимо проводить его настройку.

Установка уровня поплавковой камеры

В первую очередь, необходимо обратить внимание на уровень топлива в поплавковой камере.

Процедура регулировки следующая:

1. Необходимо завести двигатель и аккуратно подавать газ, чтобы проверить эффективность работы карбюратора;
2. Снимаем воздушный фильтр с карбюратора и топливный шланг.
3. Отвинчиваем 5 болтов и снимаем крышку карбюратора. Обязательно вертикально, дабы не повредить его поплавки. Размещаем данную крышка на какой-либо ровной поверхности.
4. При снятии крышки карбюратора уровень топлива должен быть на отметке красных линий. Необходимо измерить глубину топлива. Этот показатель должен составлять около 29 мм. Процедуру следует проводить сразу после снятия крышки карбюратора, поскольку бензин имеет свойства испаряться.
5. Необходимо отрегулировать высоту поплавков. Измеряем расстояние от картонной прокладки крышки карбюратора до верхней части каждого поплавка.
6. Рекомендуемый показатель составляет 34 мм. При необходимости нужно подгибать рычаги и язычок поплавка.
7. Приступаем к регулировке полного хода поплавков. Допустимый подъем нижнего угла поплавка составляет 15 мм, а полный ход поплавка – 25 мм.
   Обратите внимание, чтобы кромки поплавков находились параллельно привалочной поверхности крышки.

Установка холостого хода

После установки уровня в поплавковой камере собираем карбюратор и прогреваем двигатель автомобиля до рабочей температуры. В данном видео, вам расскажут и покажут как устанавливается холостой ход в карбюраторе Солекс, а так же основные причины его отсутствия.

Далее глушим его и проводим следующие операции:

• • При помощи плоской отвертки необходимо закрутить винт качества смеси до упора (позиция 7).
  • Отворачиваем его с этого положения на 4 – 5 оборотов назад.

• • Запускаем двигатель, при этом не забудьте полностью убрать подсос, и при помощи винта количества смеси (позиция 6) устанавливаем минимальные обороты двигателя около 800 в минуту, чтобы двигатель работал устойчиво.

• • Закручиваем винт качества смеси, пока двигатель не начнет работать неустойчиво. После отворачиваем его назад на 0,5 – 1 оборот, что должно привести работу двигателя в относительно устойчивое положение.

• • Винтом количество смеси устанавливаем обороты двигателя около 800 – 900 в минуту. Если двигатель начинает глохнуть, то открутите еще немного винт качество смеси.

При установке холостого хода могут возникнуть некоторые проблемы:

Двигатель не сбрасывает обороты при закручивании винта количество смеси (в канал холостого хода попадает очень много топливо и данный винт не может его перекрыть).

Причины:

• установлены большие жиклеры;
• плохо закручен электромагнитный клапан, и топливо подсасывает мимо жиклера;
• деформация посадочного места жиклера или его самого.

Так, к примеру, если при снятии провода с электромагнитного клапана двигатель глохнет, то это означает, что установлен слишком большой жиклер.

Подбор жиклеров

Некоторые параметры серийных карбюраторов далеки от эталонных, поскольку размеры некоторых деталей имеют производственные отклонения. Интересное и очень полезное видео, из которого вы узнаете, как можно доработать карбюратор Солекс 21083.

Так, разброс параметров некоторых серийных деталей карбюратора может достигать до 5%. Поэтому в процессе настройки карбюратора убедитесь в исправности жиклеров. Подбор жиклеров осуществляется с учетом рабочего объема автомобиля.

Если у двигателя большой объем двигателя, то необходимо устанавливать маленькие жиклеры, так как увеличение объема требует больше воздуха, проходящего через диффузор, что отражается на расходе бензина. Их настройку следует начинать с топливного жиклера, после, при необходимости, переходить к воздушному.

В наличии нужно иметь несколько жиклеров с большей и меньшей производительностью, чем установленный.

Наши действия:

• • С помощью проволоки зафиксируйте дроссельную заслонку второй камеры, чтобы исключить ее влияние.
  • Далее подбираем жиклеры, например, жиклер маркировки «107,5», который у нас базовый, меняем на «105», а потом «97,5». Пропускная способность жиклеров уменьшаем до тех пор, пока не появиться провалы при отрытой дроссельной заслонке или подергивании при движении. При появлении этих признаков, следует выкрутить этот жиклер, и поменять его на предыдущий, у которого производительность была немного больше.
  • При появлении провалов при трогании машины следует немного обогатить смесь с помощью регулировки системы холостого хода.

Если Вы стремитесь повысить экономичность Вашего автомобиля, то не рекомендуется уменьшать проходное сечение главного топливного жиклера второй камеры, так как процесс разгона будет значительно длиннее, и вся экономия свидеться к нулю.

Регулировка ускорительного насоса

Дозирующие системы ускорительного насоса

Основная задача ускорительного насоса – это подача ровной и мощной струи бензина через открытую дроссельную заслонку карбюратора (капание и вялая струя не допускается). Струя бензина должна попадать напрямую в коллектор, не касаясь стенок диффузора и дроссельной заслонки.

Стекание бензина по стеке диффузора или дроссельной заслонки не допускается, так как автомобиль при резком нажатии на газ будет сильно тупить и дергаться.

Устанавливать ускорительный насос с двумя носиками необходимо в разные камеры. Можно завести два носика в первичную камеру – это может повысит резвость автомобиля, но и также привести к чрезмерному «переливу».

Настройка переходного режима работы карбюратора

На холостых оборотах дроссельные заслонки карбюратора закрываются и под ними создается область высокого разряжения, что позволяет «высосать» бензин из канала холостого хода через жиклер. Если заслонку резко открыть, то разряжение резко снижается, что нарушает нормальную работу главной дозирующей системы первой камеры и появляется провал.

Чтобы устранить эти признаки, проводят настройку жиклера холостого хода или носиков ускорительного насоса. Регулировку необходимо осуществлять на прогретом двигателе автомобиля.

Поочередно меняются жиклеры холостого хода или ускорительный насос, чтобы предотвратить наличие провалов и задержек при резком нажатии на газ.

Возможно, немного понадобиться отрегулировать обороты холостого хода. Переобогащение не переходном режиме отображается в виде черного дыма, идущего из выхлопной трубы.

Тюнинг салона своими руками. Как это сделать и что для этого нужно, можно узнать из нашего уникального сайта.

Отсюда, можно узнать, как сделать тюнинг Нивы Шевроле своими руками.

В этой познавательной статье, вы узнаете, как можно выполнить полировку лобового стекла, своими руками.

Рекомендуется устанавливать ускорительный насос с носиками 40х40, а жиклер холостого хода от с параметрами от 35 до 40. Если есть провалы от бедной смеси и не удается настроить холостой ход по причине слишком большого жиклера холостого хода, то тогда оба носика ускорительного насоса можно занести в первую камеру, как изображено на картинке.

Настройка второй камеры

Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.

Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.

Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.

Мастер на все руки: настройка карбюратора Солекс 21083

На фото — карбюратор Солекс 21083, имеющий минимальное сечение диффузоров

Регулировку карбюратора используют в нескольких случаях. Например, после прочистки воздушных фильтров, при наступлении холодов или после того, как был проведён ремонт этого механизма.

Регулировка уровня топлива

• Отсоединить шланг подачи бензина.
• Открыть крышку карбюратора (для этого придётся отвинтить пять винтов).
• Отсоединить трос системы подсоса.
• Замерить уровень жидкости в камере с помощью любого измерительного прибора, например, линейки. Жидкость может находиться на разном уровне, так как коллектор не находится на одной горизонтали. Поэтому рекомендуется замерить уровень во всех камерах и выбрать среднее значение. Топливо должно быть на расстоянии 23-24 миллиметра от привалочной кромки крышки, если в какой-либо камере жидкость находится не на нормальном уровне, необходимо осторожно немного загнуть держатели поплавков.

Поднимать и опускать крышку следует аккуратно, чтобы не повредить поплавки.

Стоит отметить, что перед началом настройки рекомендуется прогреть двигатель в течение пяти-семи минут и выключить его.

Видеорекомендации по настройке карбюратора Солекс 21083

После всех этих мероприятий нужно слить из механизма часть бензина и начать собирать карбюратор в обратном порядке. По окончании регулировки уровня жидкости необходимо провести тест работы карбюратора. Для этого нужно завести двигатель и понаблюдать за камерами. Если в течение тридцати-сорока секунд не происходило подачи топлива с малых диффузоров, то регулировка прошла успешно. В противном случае нужно повторно измерить уровень топлива и принять необходимые меры.

Настройка холостого хода

К регулировке холостого хода рекомендуется приступать только тогда, когда предыдущий этап настройки уже закончен. Для настройки этого параметра необходимо:

• Закрутить винт качества против часовой стрелки до упора. Эта деталь находится в отверстии подошвы карбюратора.
• Вкрутить винт качества на шесть оборотов вправо.
• Запустить мотор и убрать весь подсос бензина.
• Найти винт количества, с его помощью настроить минимальную частоту вращения для двигателя. Лучше всего, если механизм будет работать в режиме 900-1200 оборотов.
• Медленно и аккуратно закручивать винт качества до тех пор, пока мотор не станет работать в неустойчивом режиме. После этого необходимо восстановить устойчивую работу путём закручивания винта в противоположную сторону на один-полтора оборота.
• Вращением винта контроля количества установить холостой ход на 850-900 оборотов в минуту, при необходимости можно докрутить винт качества.

Регулировка разных типов карбюратора осуществляется по одной схеме

Проблемы с настройкой холостого хода могут возникнуть из-за дефекта жиклёра, «стороннего» подсоса бензина, например, при неплотном закрытии электромагнитного клапана или заглушки, или неправильно подобранного жиклёра по размеру.

Стоит отметить, что этот механизм не рекомендуется ставить на двигатели с объёмом более полутора литров, так как это может привести к нарушению работы мотора на больших оборотах. Также для увеличения мощности базового карбюратора лучше всего заменить оригинальные жиклёры.

И ещё один важный момент – настройку карбюратора необходимо производить только при прогретом двигателе.

Регулировка многих разновидностей карбюраторов выполняется примерно по таким же принципам. В зависимости от производителя похожая схема может быть актуальна также для регулировки этого механизма на скутере, может применяться и для мотоцикла. Но если транспортное средство находится на гарантии, производить самостоятельную настройку карбюратора не рекомендуется. В этом случае при необходимости воспользоваться правом на гарантийный ремонт в официальном сервисном центре компании-производителя специалисты могут отказать в оказании этих услуг. К отечественным транспортным средствам это почти не относится, но на большинстве иномарок должна сохраняться заводская комплектация до конца гарантийного срока, тогда автовладелец сможет при необходимости совершенно спокойно обратиться в сервисный центр.

Таким образом, провести регулировку карбюратора автомобиля ВАЗ 2105, 2106 и других довольно просто, для этого не обязательно обращаться к специалистам, можно выполнить настройку этого механизма своими руками.

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

1. Поплавковая камера.
2. Система пуска.
3. Система холостого хода с электромагнитным клапаном.
4. Главная дозирующая система.
5. Переходная система.
6. Экономайзер с ускорительным насосом.
7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.

Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

• загрязнение канала винта качества;
• загрязнение топливного жиклёра электромагнитного клапана;
• неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу. Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

«

Отличная статья 0

Регулировка карбюратора Солекс на ВАЗ-2108

Регулировка карбюраторов ВАЗ-2108 Солекс может проводиться самостоятельно автомобилистами. После успешной установки карбюратора на двигатель нужно провести настройку под силовой агрегат для гарантированно стабильной работы устройства. Несмотря на то что изначально возникают многочисленные сомнения относительно того, как правильно проводить процедуру по настройке, можно успешно справиться с поставленной задачей.

Владельцы ВАЗ 2108 рано или поздно обязательно столкнутся с необходимостью регулировки карбюратора

Определение уровня в поплавковых камерах

В каждом случае настройка начинается с выставления подходящего уровня в поплавковых камерах. С завода настраивается далеко не всё, поэтому нужно самостоятельно позаботиться о выполнении поставленной задачи.

Автомобилист должен правильно выставлять уровень бензина:

1. На первом этапе рекомендуется завести мотор и позволить ему поработать. Чаще всего требуется около пяти минут. В это время разрешается аккуратно погазовать, ведь в противном случае лишнее усилие приведёт к стрельбе в карбюратор или выхлопную трубу.
2. После того как мотор начал работать, рекомендуется аккуратно заглушить его.
3. Следующий этап — аккуратное снятие топливоподводящего шланга. Нужно действовать осторожно, так как из конструкции может брызнуть бензин. Если не выполнить этой задачи, правильных показаний не удастся достичь. Только если успешно снять крышку карбюратора, топливо польётся под давлением в камеру. В противном случае никаких изменений не будет зафиксировано и потребуется помощь специалистов.
4. Следующая задача — откручивание 5 винтов, с помощью которых присоединяется крышка карбюратора. Теперь можно снять трос подсоса.
5. Крышку карбюратора разрешается снять. Её нужно держать в горизонтальном положении. От правильности выполнения этих действий во многом зависит, удастся ли сохранить поплавки целостными и рабочими.
6. Расстояние рекомендуется замерить. Для правильных измерений используют штангенциркуль. Если же он отсутствует, рекомендуется линейка. Расстояние должно составлять от 23 до 25 миллиметров в обеих камерах. В любом случае показатели в используемых камерах будут незначительно отличаться друг от друга, ведь коллектор располагается не горизонтально. Для того чтобы оценить правильность показателя, рекомендуется узнать среднее значение. Если отклонения зафиксированы, язычок аккуратно подгибается в нужную сторону, после чего бензин частично выливается. Только после того, как все показатели соответствуют установленным нормам, разрешается собрать камеру в обратной последовательности.
7. Завершающий этап проверки — заведение двигателя. В это время важно посмотреть в камеры карбюратора. Для того чтобы всё увидеть, потребуется мощный фонарик. Желательно смотреть как минимум 30 секунд. За это время не должно упасть ни единой капли используемого топлива. Если с диффузоров капает бензин, можно заподозрить перелив. После всего повторно заново замеряется уровень бензина в камере.

Полностью заводить мотор нельзя. При ином раскладе появляется риск перелива на заведённом двигателе. Важно понимать, что регулировка поплавков карбюратора ВАЗ-2108 Солекс — это только первый и важный этап настройки двигателя.

Установка холостого хода

После правильного выставления уровня бензина рекомендуется прогреть мотор до рабочей температуры. Затем двигатель глушат и проводят установку холостого хода. Правильно отрегулированный двигатель должен успешно проявлять свои оптимальные функциональные характеристики.

Инструкция:

1. Отвёрткой плоской формы нужно нащупать винт качества смеси, расположенный в подошве карбюратора.
2. Винт заворачивается до упора по часовой стрелке. Применять силу нельзя. В противном случае резьба окажется сорванной.
3. От достигнутого положения нужно сделать 5–6 оборотов назад.
4. Мотор нужно завести, после чего устраняется подсос. Винтом устанавливают минимальные обороты с учётом того, что мотор должен стабильно работать. В штуцере должно быть выставлено минимальное разрежение. Оптимальные показатели оборотов — 500–1200. Если показатель вписывается в указанные границы, карбюратор исправлен и настроен, благодаря чему готов к полноценной работе.
5. Теперь нужно заворачивать винт. Основной показатель достигнутого результата — начало неустойчивой работы мотора. Для стабильного функционирования двигателя придётся сделать 1–1,5 оборота назад. Желательно выполнять подобные действия медленно. Если же торопиться, хороших результатов не удастся достичь.
6. Винтом нужно выставить обороты на показателе около 850–900. Чаще всего эти характеристики на ВАЗ успешно воспринимаются, позволяя рассчитывать на достойную езду на автомобиле. Если же отмечаются какие-либо отклонения, нужно немного отвернуть винт и гарантировать коррекцию стандартных показателей.
7. Пункты 5 и 6 повторяются до тех пор, пока не удастся найти оптимальное соотношение для стойкой работы мотора и минимального разрежения в автомобильной трубке.

Настройка жиклёров

Жиклёры разрешается настраивать только с учётом того, как они должны работать. При ином раскладе действия не принесут желаемого результата. Жиклёр двигателя требуется для успешного прохождения воздушного потока через отверстие диффузора. Большой объём силового агрегата приведёт к успешному засасыванию воздуха мотором. В карбюраторах, которые рассчитаны под большой объём моторов, принято устанавливать небольшие жиклёры. Соответствие всех устанавливаемых жиклёров — обязательное требование. Правильно установленные жиклёры гарантируют успешную работу мотора ВАЗ-2108 Солекс.

Ускорительный насос

От ускорительного насоса зависит, какой объём бензина будет расходоваться при езде на машине. Кроме этого, определяются оптимальные показатели ускорения автомобиля.

Для начала его работы используют кулачок, являющийся частью ускорительного насоса. Для мотора УЗАМ кулачок ускорительного насоса должен обладать самыми большими размерами.

Поток используемого топлива должен быть ровным. В противном случае можно заподозрить серьёзные неполадки в работающем ускорительном насосе. Появление мизерной струйки или небольших капель заставляет сомневаться в стабильной работе оборудования.

Обязательное требование — правильное регулирование положение носика. Бензин должен проходить следующий путь:

• проём между диффузором и установленной дроссельной заслонкой;
• направление в коллектор.

Если бензин польётся на заслонку или диффузор, появляется риск того, что автомобиль не сможет показать оптимальных своих параметров во время запуска мотора.

За правильной работоспособностью ускорительного носика нужно следить, так как от этого зависит, сможет ли карбюратор Солекс успешно работать.

Переходной режим

Открытие дроссельных заслонок не допускается даже на холостых оборотах мотора. Под ними всегда создаётся значительное разрежение для успешного выхода бензина и запуска двигателя. Резкое открытие приводит к резкому спаду разрежения, но оно оказывается излишне слабым, для того чтобы успешно работала главная система первой камеры. Системы холостого хода и функциональных возможностей ускорительного насоса перестаёт быть достаточно для успешной и стабильной работы карбюратора. Это приводит к провалу. Переходная система требуется для устранения возникающего провала. При нажатии на газ отверстие может перейти в область сильного разрежения, в результате чего расход бензина увеличивается. Это отверстие также может получать топливо через жиклёр.

Перед тем как понять, как отрегулировать переходной режим для успешной езды, рекомендуется разобраться с потенциальными проблемами. Автомобилисты часто жалуются на следующие проблемы:

• провал мотора при старте;
• затупление двигателя при начале езды автомобиля;
• мотор может просто чихать, стрелять и даже глохнуть.

Переходной режим приводит к подобным нарушениям. Для устранения разных неприятностей рекомендуется подобрать самое подходящее расположение носика ускорительного насоса и жиклёра. Двигатель должен получать оптимальный объём качественной смеси. В противном случае он может давиться.

Успешное начало работы двигателя возможно, только если проводятся правильные настройки переходного режима. С самого начала мотор должен набирать свои обороты без задержек и достигать нужного показателя.

Сбитые соотношения показателей приводят к нарушению режима работы двигателя. В этом случае нужно проводить настройку до тех пор, пока ускорение не будет происходить по правильной схеме.

Если несмотря на все проделанные действия отмечаются серьёзные проблемы с набором оборотов и мотор может работать только дёргано, трястись и гудеть, жиклёры первой камеры настроены неправильно.

Самая нудная ситуация — это перебирать жиклёры карбюратора, носик ускорительного насоса. Это проводится до настройки правильного завода автомобиля. Дополнительно автомобилист регулирует холостые обороты, так как жиклёр оказывает влияние на холостой ход.

О чём нужно помнить

Вторая камера не должна как-либо менять свои характеристики при настройке карбюратора. Чаще всего достаточно правильно настроить заводские жиклёры. Для компенсации недостатка жиклёров и первой камеры используют эконостат. В чём заключается его суть? Эконостат позволяет гарантировать полное разрежение, когда дополнительный бензин успешно высасывается. Такая схема требуется на высоких оборотах для улучшения состава топлива. Если хочется совершенных характеристик, требуется установить усовершенствованные жиклёры с подбором по первой схеме.

Автомобилисты должны помнить: регулировка карбюратора ВАЗ-2108 определяет функциональность автомобиля.

Если статья оказалась полезной, напишите нам.

Настройка карбюратора 2108, 21081, 21083 Солекс

При возникновении каких-либо проблем в работе карбюратора, при замене своего карбюратора другим с неизвестными и не проверенными параметрами, при проведении технического обслуживания (раз в 15000 км пробега) и т. д. необходимо провести полную настройку работы его систем и механизмов.

Возможны два варианта настройки карбюратора.

Первый – настройка «не снимая карбюратор с двигателя автомобиля».

Второй – настройка «снятого карбюратора».

Рассмотрим подробнее второй вариант так как он является наиболее полным и позволяет настроить работу тех систем и механизмов к которым нет доступа напрямую.

Необходимые инструменты

Для проведения настройки карбюратора нам понадобится практически весь набор инструментов, используемых для его ремонта и обслуживания. Подробный перечень можно посмотреть на странице «Инструменты для ремонта карбюратора». А также, не будет лишним, заранее приобрести и иметь в запасе ремкомплект для своей модели карбюратора.

Порядок выполнения работ по настройке карбюратора Солекс 2108, 21081, 21083

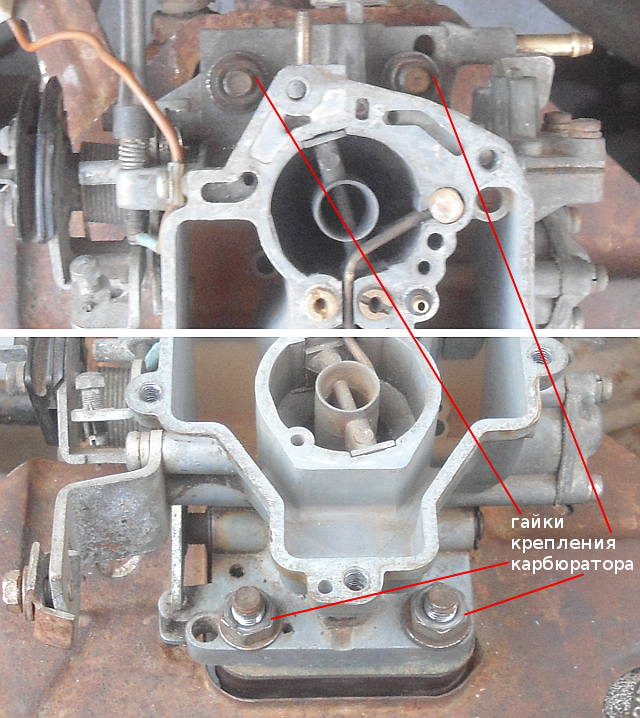

Cнимаем карбюратор с двигателя автомобиля

Снимаем корпус воздушного фильтра. Отсоединяем все шланги и трубки, ведущие к карбюратору. Отсоединяем тяги приводов (дроссельной заслонки, воздушной заслонки), снимаем наконечники проводов с вывода электромагнитного клапана и датчика на винте «количества». Отворачиваем четыре гайки крепления карбюратора к впускному коллектору и приподнимаем его. Отворачиваем винт крепления блока подогрева зоны холостого хода и снимаем карбюратор окончательно. Более подробно процедура снятия описана на странице «Снятие карбюратора Солекс с двигателя».

Полностью разбираем карбюратор

Карбюраторы 2108, 21081, 21083 Солекс и их модификации устроены довольно просто, поэтому трудностей с их разборкой возникнуть не должно. Упрощает работу и то, что они состоят всего из двух частей (крышки и корпуса). Подробный перечень действий при разборке карбюратора и их последовательность смотрим на странице  «Полная разборка и последующая сборка карбюратора 2108, 21081, 21083… Солекс» .

Полностью разобранная верхняя часть («крышка») карбюратора Солекс 2108, 21081, 21083

Промываем и очищаем детали карбюратора

Следует разделить их на две части — металлические и неметаллические. Металлические промываем ацетоном (или аналогичной чистящей жидкостью), прочищаем, продуваем сжатым воздухом, неметаллические (мембраны, прокладки, уплотнительные кольца…) мыть не надо. Проводим осмотр и  выбраковку дефектных деталей (порванных мембран, прокладок, уплотнительных колечек и т. д.). Сверяем маркировку жиклеров с параметрами указанными для каждой модификации. Все, что связано с прочисткой и очисткой карбюратора смотрим здесь «Очистка, прочистка карбюраторов Солекс и Озон».

Собираем карбюратор

Сборку проводим руководствуясь алгоритмом, предложенным в статьях: «Сборка корпуса карбюратора 2108, 21081, 21083 Солекс» и «Сборка крышки карбюратора Солекс 2108, 21081, 21083». Выбракованные на предыдущем этапе детали меняем на новые. Если забыли где, как и что стояло смотрим по картинкам в статье.

Регулируем уровень топлива в поплавковой камере

Перед проведением регулировки следует проверить исправность игольчатого клапана и целостность поплавков. Регулировка уровня топлива на карбюраторах Солекс заключается в установке необходимого положения поплавков относительно верхней части (крышки) карбюратора. По заводской технологии установка поплавков проводится по специальному калибру. Но можно обойтись и без него. Все подробности регулировки уровня топлива описаны на странице «Регулировка уровня в поплавковой камере карбюратора  Солекс».

Установка правильного положения поплавков на карбюраторе 2108, 21081, 21083 Солекс

Устанавливаем зазоры в системе пуска

Выставляем пусковые зазоры между кромкой воздушной заслонки, кромкой дроссельной заслонки  и стенкой первой камеры. Проверяем лёгкость их открытия и закрытия. Убеждаемся, что механизм приоткрывателя воздушной заслонки работает четко и без заеданий. Подробнее о настройке системы пуска карбюратора читайте на странице «Регулировка пускового устройства карбюраторора Солекс 2108, 21081, 21083» или «Регулировка пускового устройства карбюратора 21083 Солекс (снятого с двигателя)».

Проверка и регулировка пускового зазора «А» у кромки воздушной заслонки карбюратора Солекс 21083

Проверяем правильность работы привода дроссельной заслонки второй камеры и механизма блокировки её открытия

Она должна начинать приоткрываться, когда дроссельная заслонка первой камеры уже открыта на одну треть. «Регулировка привода дроссельной заслонки второй камеры карбюратора Солекс».

Проверяем работу ускорительного насоса

Пока карбюратор снят с двигателя, есть возможность точно настроить падение струй топлива из распылителя ускорительного насоса. В идеале струи не должны задевать за заслонку, стенки камеры и т. д., падать четко вниз. Наливаем в поплавковую камеру воды и резко нажимаем на рычаг привода дроссельной заслонки первой камеры, держа карбюратор перед собой. Если падение струй не соответствует требуемому подгибаем трубки распылителя. Проделав такую операцию несколько раз можно добиться практически идеальной работы ускорительного насоса. Другие важные моменты проверки ускорительного насоса изложены на странице «Проверка и ремонт ускорительного насоса карбюратора Солекс».

Распылитель ускорительного насоса Солекс

Проверяем работу экономайзера мощностных режимов и эконостата

Основной неисправностью экономайзера является повреждение его диафрагмы. По этой причине возрастает расход топлива, обороты холостого хода перестают поддаваться регулировке. Что еще следует проверить в этом устройстве смотрите на странице «Ремонт экономайзера мощностных режимов карбюратора Солекс».

Замена диафрагмы экономайзера мощностных режимов карбюратора Солекс 21083

На нормальную работу эконостата могут повлиять лишь засорения в его каналах, поэтому обращаем отдельное внимание на их чистоту.

«Эконостат карбюратора Солекс».

Детали эконостата карбюратора Солекс которые нужно проверить и отремонтировать

Устанавливаем карбюратор на двигатель

Желательно заменить прокладки под карбюратором на новые.

Nри прокладки под карбюратор Солекс

А так же проверить на отсутствие деформации нижнюю плоскость карбюратора. Ставим его на заведомо ровную поверхность (например, лист толстого стекла) и убеждаемся, что нижняя поверхность карбюратора плотно и без зазоров к ней прилегает. Максимально допустимый зазор 1 мм. Деформацию устраняем шлифовкой или добавлением лишней прокладки.

Проверка привалочной плоскости фланца карбюратора Солекс на наличие деформации

Проводим регулировку приводов воздушной и дроссельной заслонок

«Регулировка привода дроссельных заслонок карбюратора Солекс»,

«Регулировка привода воздушной заслонки карбюратора Солекс».

Запускаем двигатель и настраиваем обороты холостого хода

Если настройка проведена правильно, обороты холостого хода должны регулироваться без затруднения.

«Регулировка холостого хода Солекс 2108, 21081, 21083».

Устанавливаем на место корпус воздушного фильтра.

Проверяем динамику и расход топлива автомобиля в движении.

Всё, настройка завершена.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по настройке карбюраторов 2108, 21081, 21083 Солекс

— Игольчатый клапан карбюратора 2108, 21081, 21083 Солекс

— Проверка исправности (герметичности) игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

— Эконостат карбюратора 2108, 21081, 21083 Солекс

— Доработка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Тарировочные данные и параметры карбюраторов Солекс

— Блокировка открытия дроссельной заслонки второй камеры карбюратора Солекс

Карбюратор «Солекс 21073»: характеристики, регулировка

Системы питания современных автомобилей с каждым годом становятся все более сложными, но простой, доступный и надежный карбюратор еще долго будет служить владельцам старых авто. Сейчас карбюраторные автомобили уже давно не выпускаются. Но от этого не отпадает необходимость обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автоагрегатного завода все еще изготавливается и успешно работает в системах питания двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Также его можно встретить на ранних моделях «десятого семейства».

Несмотря на простоту, данный элемент пользуется спросом и популярностью среди автолюбителей. Не только на «Ниву» устанавливали «Солекс» 21073. Отзывы о нем положительные, а значит, нужно узнать о нем подробнее и научится его настраивать.

Карбюратор «Солекс»: модификации

Базовую конструкцию этих устройств разработали инженеры французской фирмы Soleks.

На Димитровградском заводе позже получили лицензию на производство, и все прочие модификации делались силами специалистов здесь же. На ДААЗе был разработан популярный «Солекс 21073». Отзывы о нем только положительные. Механизм легко поддается настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с мотором объемом 1,3 л для ВАЗ 2108 и 2109. «Солекс» 21083 был доработан для 1,5-литровых силовых агрегатов. Этими же механизмами были укомплектованы модели из первых партий ВАЗ 2110 с системой зажигания на основе микропроцессора. На классических моделях ВАЗ устанавливались «Солекс» 21053-1107010. Модели ВАЗ «Нива» комплектовались механизмом «Солекс» 21073-1107010. Сейчас его сменил инжектор.

Устройство

Карбюратор «Солекс» 21073 относится к типу эмульсионных. Модификации его изначально устанавливали на моторы с бесконтактным зажиганием. Устройство отличается наличием двух камер, оснащенных дроссельными заслонками, а также дозировочными системами. Также в устройстве есть переходные системы для первой и для второй камеры. Имеется система холостого хода, однако только для первой камеры.

Механизм представляет собой две половины. Нижняя — более массивная — и верхняя. Данная половина – это непосредственно сам корпус устройства, а верхняя часть является для карбюратора крышкой. Внизу каждой из камер имеются заслонки поворотного типа с механическим видом привода. Вверху в первой камере карбюратора расположена заслонка для подачи воздуха. Она необходима для осуществления запуска еще непрогретого силового агрегата. Эта деталь приводится в действие тросиком, который уходит в салон и соединен с рычажком, отвечающим за подсос и с пусковой вакуумной системой.

Принцип действия

Работает «Солекс 21073» следующим образом. Бензин попадет в поплавковую камеру при помощи впускного штуцера – топливо также проходит через фильтр-сетку, где очищается, и идет через игольчатый клапан. Камера с поплавком двухсекционная, а секции между собой соединены. В них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в данной камере.

Тем самым обеспечивается более стабильная работа двигателя. По мере того как камера наполнится, поплавок, прижимая часть игольчатого клапана, перекрывает доступ горючего в камеру. Так поддерживается постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин сквозь жиклеры попадает в смесительные колодцы. В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных жиклерах попадает воздух. Далее в них бензин и воздух смешивается. В результате образуется топливная смесь. Она попадет в малые, а также в большие диффузоры устройства. Это главная дозирующая камера. В зависимости от режима работы двигателя, в карбюраторе могут запускаться те или иные механизмы и системы. Когда владелец пытается запустить двигатель «на холодную», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона – это подсос.

Когда ручка вытянута максимально, воздушная заслонка первой камеры полностью закрыта. Вместе с этим дроссельная заслонка в первой камере открывается на расстояние пускового зазора. Он настраивается при помощи регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит настроить обороты в режиме холостого хода.

Пусковая система

Данный механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который связан с воздушной заслонкой. После того как мотор будет запущен, во впускном коллекторе возникает разрежение. Оно воздействует на шток диафрагмы, открывая тем самым воздушную заслонку. Если рукоятку подсоса вернуть в обычное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и никак не настраиваются. Что касается дроссельной заслонки второй камеры, то, когда подсос вытянут, она находится в заблокированном состоянии.

Система холостого хода

Этот узел необходим для того, чтобы снабжать камеры сгорания горючей смесью на самых минимальных оборотах. Благодаря данной системе силовой агрегат не заглохнет, когда нагрузки нет. Горючее в систему попадет по основному жиклеру в первую камеру. Через жиклер ХХ, где затем смешается с кислородом, топливо попадает в систему через воздушный клапан. Данный механизм позволяет обеспечить устойчивую работу двигателя на холостых оборотах без нагрузки.

Далее горючая смесь попадет в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт винтом качества. Это регулировочный винт, которым можно регулировать и изменять характеристики карбюратора. Работу мотора в режиме холостого хода на механизме «Солекс 21073» настраивают также этим элементом. За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Другие узлы карбюратора

Также в устройстве механизма имеется ускорительный насос и экономайзер. Эти узлы предназначены для топливной смеси двигателя, когда он работает в нагруженных режимах.

Настройка уровня в поплавковой камере

Итак, мы рассмотрели устройство «Солекс». Регулировка карбюратора поможет выставить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком высоким. Для начала необходимо завести и немного прогреть мотор. Затем демонтируют топливный шланг и крышку карбюратора. После отсоединяют трос подсоса и скручивают крышку с устройства.

Ее необходимо снимать максимально ровно и аккуратно, чтобы не повредить поплавок. Затем линейкой либо штангенциркулем измеряют расстояние в каждой из камер. Мерять нужно от привалочных плоскостей до кромки бензина. Этот размер должен составить около 24 мм. Если оно больше или меньше, тогда параметр регулируют при помощи подгибания поплавка. Затем устройство снова собирается, заводят двигатель и прогревают его.

Настройка холостого хода

Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как настроить карбюратор правильно. В результате – потери мощности, большой расход топлива, плавающие обороты и другие проблемы. После того как регулировка уровня успешно закончена, настраивают холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы понадобится отвертка с плоским жалом и время. На подошве механизма имеется отверстие. В нем расположен винт, отвечающий за качество смеси. Его вкручивают до упора. Однако не стоит сильно усердствовать.

Затем от самого крайнего положения винт откручивают на пять оборотов. Далее двигатель заводят без подсоса. Откручивают винт качества — карбюратор 21073 будет регулировать обороты мотора. Затем элемент снова вкручивают. Необходимо вращать до тех пор, пока работа силового агрегата станет максимально устойчивой. Вращают винт медленно. Когда работа мотора станет спокойней, его выкручивают не более чем на один оборот. В результате холостые обороты составят около 900. Но если двигатель глохнет, их слегка увеличивают.

Заключение

Это самые главные правила того, как настроить карбюратор «Солекс» (на «Ниву» он идет или на «семерку», не имеет значения). Настройка позволяет улучшить работу мотора, стабилизировать холостые обороты. Данный карбюратор хорош тем, что его можно настроить при минимальном наборе инструментов в любых условиях. Но время идет вперед, и автомобилей с таким типом системы питания становится все меньше.

Устройство и настройка карбюратора ВАЗ 2110

Из статьи Вы узнаете, как устроен карбюратор с автоподсосом ВАЗ 2110, и как осуществляется его регулировка. Ниже можно найти информацию как взаимодействуют элементы карбюратора, происходит формирование топливной смеси на разных режимах работы двигателя автомобиля.

Несколько слов об автомобиле. Проектирование ВАЗ 2110 началось в далеком 1983 году на базе автомобиля ВАЗ 2108. Но в результате внесения огромного числа изменений, благодаря которым, по сути, получился другой автомобиль, руководством завода было принято решение выделить разработку в отдельный проект.

Двигатели объемом 1500 куб. см. ВАЗ 2110 оборудовались карбюраторами Солекс 21083-1107010-31 и  21083-1107010-35. Различие между ними заключается в одноступенчатом устройстве открытия воздушной заслонки у модели 21083-1107010-31 и двухступенчатом у модели 21083-1107010-35.

С внешним видом и расположением узлов карбюратора можно ознакомиться по рисунку ниже:

Карбюратора ВАЗ 2110

Карбюраторы 21083-1107010-31 и 21083-1107010-35  имеют устройство схожее с карбюраторами семейства «Солекс» отечественных автомобилей, являются двухкамерными. Дроссельные заслонки открываются последовательно и имеют механическую связь.

Карбюратор ваз 2110 с автоподсосом включают следующие системы:

• Система холостого хода объединенная с переходной системой первой камеры;
• Переходная система второй камеры;
• Две главные дозирующие системы – первичной и вторичной камер;
• Экономайзер мощностных режимов;
• Эконостат;
• Ускорительный насос;
• Полуавтоматическое пусковое устройство;
• Система отвода картерных газов за дроссельную заслонку;
• Подогрев дроссельной заслонки первой камеры.

На рисунке ниже схематично показано, как устроен карбюратор ВАЗ 2110. В дальнейшем по тексту будем цифрами ссылаться на этот рисунок (красными стрелками обозначено топливо, белыми воздух).

Схема карбюратора ВАЗ 2110

От бензонасоса топливо поступает через штуцер (21), топливный фильтр в виде мелкой сетки (20) и игольчатый клапан (18) в поплавковую камеру. При достижении установленного уровня топлива в поплавковой камере игольчатый клапан под воздействием поплавка перекрывает подачу топлива в карбюратор. Таким образом достигается постоянный уровень топлива в карбюраторе, что обеспечивает его стабильную работу на разных режимах двигателя. Штуцер (19) предназначен для перепуска излишков топлива обратно в бак автомобиля.

Система холостого хода (СХХ)

Система холостого хода карбюратора состоит из топливного (6) и воздушного (8) жиклеров, электромагнитного клапана (5) и каналов. Система обеспечивает работу двигателя на минимальных оборотах (800±50 об/мин) без нагрузки. Топливо в систему холостого хода поступает из поплавковой камеры по каналу через главный топливный жиклер первой камеры (39). Далее через топливный жиклер СХХ (6) в области электромагнитного клапана топливо смешивается с воздухом, поступающим через воздушный жиклер СХХ (8). Воздух в СХХ забирается из большого диффузора первой камеры, это обеспечивает устойчивую работу двигателя при переходе в режим холостого хода. После топливная смесь через выходное отверстие (34) (количество истекающей смеси регулируется винтом (36)) попадает в пространство под дроссельной заслонкой первой камеры.

Отверстия холостого хода и переходной системы первой камеры карбюратора ВАЗ 2110

Электромагнитный клапан (ЭМК) (5) в рабочем режиме открыт. ЭМК является частью экономайзера принудительного холостого хода, в режиме принудительного холостого хода (торможения двигателем), он перекрывает подачу топлива, за счет чего достигается некоторая экономия горючего. Также он служит для предотвращения работы двигателя после его выключения под действием калильного зажигания.

Переходная система первой камеры

Плавный переход из режима холостого хода к основным рабочим режимам обеспечивает переходная система. Как видно из схемы, во время открытия дроссельной заслонки дополнительное количество топливной смеси начинает поступать в обход винта качества через переходную щель первой камеры (32) (можно увидеть на фото выше).

Главная дозирующая система (ГДС)

Главная дозирующая система состоит из топливных и воздушных жиклеров, эмульсионных трубок, распылителей, малых и больших диффузоров обеих камер. Топливо через жиклер (39) и воздух через жиклер (7) поступаю и смешиваются в эмульсионной трубке первой камеры (40). Образовавшаяся топливная смесь через распылитель ГДС первой камеры (10) попадает в малый а затем в большой диффузоры первой камеры.

Дроссельная заслонка второй камеры имеет механическую связь с дроссельной заслонкой первой камеры,  и начинает открываться после открытия первой на 2/3.

Аналогично работает и ГДС второй камеры, с той лишь разницей, что задействуются свои жиклеры, топливный (29), воздушный (14), эмульсионная трубка (28), распылитель (12).

Как и первая камера, вторая имеет переходную систему. В отличие от переходной системы первой камеры она автономная и состоит из топливного жиклера (27), воздушного (15), каналов и выходного отверстия (30) над дроссельной заслонкой второй камеры. Переходная система второй камеры служит для плавного включения в работу ГДС второй камеры.

Экономайзер мощностных режимов

Экономайзер карбюратора ВАЗ2110

Как следует из названия, эта система служит для обогащения топливной смеси в режимах работы двигателя на повышенной мощности и включается в работу при достаточно большом открытии дроссельных заслонок. Под действием разрежения из задроссельного пространства первой камеры (изображен пунктирными линиями) диафрагма (22) преодолевает сопротивление пружины и закрывает шариковый клапан (24), топливо не подается. Но при большом открытии дроссельной заслонки разрежение падает, пружина открывает клапан (24) и дополнительное топливо через топливный жиклер экономайзера поступает в эмульсионный колодец ГДС первой камеры, обогащая топливную смесь.

Эконостат

Эконостат – система, подключающаяся в работу карбюратора на режимах максимальной мощности двигателя. Дополнительно обогащает смесь, подавая топливо во вторую смесительную камеру (II) непосредственно из поплавковой камеры. Топливо забирается трубкой с жиклером эконостата (26) и по каналу поступает к распылителю (13).

Эконостат карбюратора ВАЗ2110

Ускорительный насос

Ускорительный насос работает при нажатии на педаль газа, подавая порцию топлива в первую (I) и вторую (II) камеры. Служит для обогащения топливной смеси почти на всех режимах работы двигателя и обеспечивает необходимое прибавление мощности при ускорении или начале движения.

Ускорительный насос ВАЗ 2110

Во время нажатия на педаль газа, кулачок ускорительного насоса насаженный на ось дроссельной заслонки первой камеры воздействует на рычаг ускорительного насоса, а тот в свое время на мембрану насоса через толкатель. Пространство в корпусе ускорительного насоса под диафрагмой заполнено топливом, под сжимающим действием мембраны топливо по каналу подается к распылителю ускорительного насоса, и затем в диффузоры ГДС первой и второй камер.

Распылитель ускорительного насоса

При отпускании педали газа пружина возвращает диафрагму в исходное состояние, и полость насоса вновь наполняется топливом из поплавковой камеры через запорный шариковый клапан в корпусе ускорительно насоса. Шариковый клапан при нажатии на педаль газа закрывается, предотвращая обратное поступление топлива в поплавковую камеру. Второй шариковый клапан находится в распылителе. Шарик клапана закрывает отверстие под собственным весом при наполнении камеры ускорительного насоса топливом и открывается под давлением топлива. Этот клапан предотвращает самопризвольное вытекание топлива из распылителя, а также подсос воздуха. Зачастую такие проблемы с двигателем как рывки и провалы бывают связаны именно с ускорительным насосом, как избавиться от этой проблемы можно узнать из статьи «Провалы при нажатии на «газ» карбюратора «Солекс».

Производительность ускорительного насоса карбюратора 21083-1107010 определяется профилем кулачка и не регулируется.

Кулачки ускорительного насоса

Пусковое устройство

Отличительной особенностью карбюраторов Солекс 21083-1107010-31 и  21083-1107010-35 является наличие полуавтоматического пускового устройства – «автоподсоса», благодаря которому исчезла необходимость управления дроссельной заслонкой из салона автомобиля ручкой «подсоса». Также с помощью пускового устройства карбюратора ВАЗ 2110 достигается снижение токсичности отработавших газов во время пуска и прогрева двигателя.

Пусковое устройство карбюратора ВАЗ2110

Работа полуавтоматического пускового устройства карбюратора ВАЗ 2110 построена на действии биметаллической пружины. Пружина действует с помощью системы рычагов на тягу (7) (смотри рисунок ниже). В холодном состоянии закрывает воздушную заслонку.

Схема пускового устройства ВАЗ 2110

При пуске двигателя диафрагма (5) пускового устройства приоткрывает воздушную заслонку (6) на пусковой зазор «A», регулируется винтом (10). Биметаллическая пружина помещена в жидкостную камеру, сообщающуюся с системой охлаждения двигателя. При нагревании пружина раскручивается и открывает воздушную заслонку. Одновременно с этим пружина определят положение зубчатого кулачка (9) (одноступенчатый у модели 21083-1107010-31 и двухступенчатым у модели 21083-1107010-35), от которого зависит зазор дроссельной заслонки. Благодаря постепенному открыванию воздушной заслонки и ступенчатому закрыванию дроссельной, обеспечивается оптимальный состав топливной смеси при прогреве двигателя без ручного управления подсосом.

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

• Регулировка троса газа. При отпущенной педали газа заслонки должны быть закрыты, при нажатой полностью открыты (проверку проводите на холодном двигателе).

Регулировка троса газа ВАЗ 2110

• Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее вверх поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости ровняем. Проверяем зазор между поплавком и прокладкой, должен быть 1±0,25 мм. под обоими поплавками. Если требуется, регулируем подгибанием язычка или рычагов поплавка.

Регулировка поплавка ВАЗ 2110

• Регулировка пускового устройства. Регулировка биметаллической пружины при эксплуатации не требуется, она задается один раз на заводе изготовителе.

Регулировка биметаллической пружины ВАЗ 2110

Необходимо проверить положение меток на корпусе жидкостной камеры. Если не совпадают регулируем, предварительно ослабив болт крепления жидкостной камеры или винты крепления корпуса биметаллической пружины.

На холодном двигателе (+5°С градусов и ниже) воздушная заслонка должна быть полностью закрыта. Запускаем двигатель, воздушная заслонка должна приоткрыться на пусковой зазор «A» 2,5±0,2 мм. При необходимости регулируем винтом (10) (смотри схему пускового устройства выше). На полностью прогретом двигателе воздушная заслонка полностью открыта!

На снятом карбюраторе закрываем дроссельную заслонку и начинаем вращать винт (14) против часовой стрелки, при этом упор (13) должен встать на наименьшую ступень кулачка (9).  Проверяем пусковой зазор «B» 1,1±0,05 мм., при несоответствии регулируем винтом (14).

После установки карбюратора на двигатель проверяем частоту вращения коленчатого вала через 15-20 секунд после пуска, она должна составлять 2400±200 оборотов в минуту. Если отличается, необходимо снова провести регулировку пускового зазора «B».

• Регулируем холостые обороты двигателя в пределах 800±50 об/мин с помощью винта количества:

Винт количетсва ВАЗ 2110

и винта качества:

Винт качества ВАЗ 2110

Увеличив немного больше чем необходимо частоту вращения винтом количества, заворачиваем винт качества до момента когда в работе двигателя появляются перебои (слишком бедная смесь) и отворачиваем до момента стабильно работы. Устанавливаем винтом количества частоту вращения 800±50 об/мин.

Операцию можно проделать несколько раз для более точного результата.

Если правильно отрегулировали холостой ход,  двигатель должен плавно увеличивать обороты при нажатии на педаль газа, и не глохнуть при отпускании педали, возвращаясь к установленным оборотам холостого хода.

В таблице ниже Вы приведены тарировочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Тарировочные данные карбюратора ВАЗ 2110 21083-1107010-31

Полезное видео от Наиля Порошина.

SOLEX 34 PICT / 3 Процедуры регулировки карбюратора

Это метод также будет работать для 30PICT / 3, 30PICT / 4, 31PICT / 4, Карбюраторы 31PICT / 3 и h40 / 31 с двумя регулировочными винты с левой стороны. ~~~ Примечание: Прежде чем приступить к регулировке карбюратора, клапанов, точек, и время должно быть установлено.Это важно, и они должны делать в правильном порядке, так как запускаете с холодным двигателем, и закончить с этим теплым. Эти темы рассматриваются далее в этом документе (см. ссылки ниже; для получения более подробной информации, обратитесь к нашему Tune-Up Процедуры). ~~~ Настройка Клапаны Клапан регулировка всегда выполняется при холодном двигателе. 0,004 дюймов (0,1 мм) — заводская настройка для двигателей до 71. Это включает двигатели с номерами, начиная с B …, D …, E …, F …, H …, L … или равнина количество. Некоторые люди считают, что после прогрева двигателя это слишком туго. и используйте 0,006 дюйма (0,15 мм). (Я всегда использовал заводские настройки на моем H … двигатель без проблем.) 0,006 дюйма (0,15 мм) используется на двигателях 71 и выше.Это двигатели с номера, начинающегося AB …, AC …, AD …, AE …, AF …, AH …, AJ …, AK …, AR …, AS …. цель настройки толкателя (клапана) — обеспечить практически НЕТ зазор, когда двигатель прогрет до рабочей температуры. ~~~ Настройка Очки точки настраиваются на 0,016 дюйма (0.4 мм). Замените их, если на контактах есть ямки или неисправен блок трения кулачка изношенный. Одновременно добавьте немного смазки на кулачки. Также снимите рычаг ротора и посмотрите в центре шпиндель, на котором он движется. Если у вашего дистрибьютора есть войлочная прокладка туда капните несколько капель масла (моторное масло в порядке) на него Смазать привод распределителя — не переусердствуйте — всего несколько капель. У некоторых дистрибьюторов нет войлочной прокладки — в этом случае пропустите эту процедуру. ~~~ Настройка Сроки Пожалуйста обратите внимание, что РАЗМЕР двигателя не имеет большого значения, когда устанавливая время, дизайн ДИСТРИБЬЮТОРА определяет настройки. Степень сжатия также играет часть — ранним двигателям с низкой степенью сжатия нужно немного больше продвижения, и более поздние двигатели с более высокой степенью сжатия обычно немного меньше аванса. обычные настройки времени: 1200 двигатели с одинарным вакуумным распределителем — 10BTDC. Это установлено статический — двигатель выключен (или на холостом ходу с индикатором времени и отсоединена вакуумная линия). 1300/1500/1600 двигатели с одинарным вакуумным распределителем — 7.5BTDC. Это установить статический — двигатель выключен (или на холостом ходу с индикатором времени и отсоединена вакуумная линия).В США 68-70 автомобилей с двигатели серий H (1500) и B (1600) и одиночный вакуум Дистрибьютор использовал нулевое опережение — ВМТ — как холостой ход установка, как ранняя попытка сокращения выбросов. Этот также уменьшил максимальное продвижение на более высоких оборотах. Многие люди обнаружили, что параметр 7.5BTDC, используемый за пределами США работает нормально (одинарный вакуумный распределитель). Двигатели с помощью двойного вакуумного распределителя (впервые представленного в 1971) — 5ATDC, как дальнейшая попытка уменьшить выбросы на холостом ходу.Это должно быть установлено с помощью индикатора времени, с двигатель на холостом ходу и вакуумные линии подключены так, чтобы линия замедления может втягивать 5ADTC (после ВМТ). Эти дистрибьюторы мало использовались за пределами США. В другом стран, двигатель 1971 года имел одинарный вакуумный двойной предварительный дистрибьютор, который затем был установлен на автомобили США из 1974 г. Примечание: ЛЮБОЙ, повторить ЛЮБОЙ двигатель VW с воздушным охлаждением, используя Bosch 009 (или другой центробежный распределитель) должен быть установлен на максимальное продвижение с двигателем на 3000+ об / мин, и пусть холостые заранее упасть где может.Причина в том, что 009 различаются по общей сумме аванса, который они вносят, и максимальное продвижение важнее холостого хода. В нормальная установка — максимальное продвижение 28-32 BTDC. Попробуйте 32 установка градуса в первую очередь. Если двигатель детонирует / гудит при этом настройте, уменьшите его до 30 градусов и попробуйте еще раз. Если это еще детонирует / горит при 28 градусах, используйте топливо с более высоким октановым числом. Не используйте меньше чем 28 градусов.Затем холостой ход обычно падает примерно на 5-10BTDC. Обратите внимание, что 009 был разработан для для промышленных двигателей VW (генераторы, компрессоры и такой, который работал с почти постоянной скоростью). Он никогда не проектировался для двигателей, используемых на дорогах с постоянно меняющейся нагрузкой и оборотами. VW никогда не использовал дистрибьютор 009 ни для одной из своих моделей Beetle, так что хотя это будет работать, вы можете получить плоские пятна и плохие подборщик при использовании этого дистрибьютора.Потому что на самом деле у него меньше общего аванса чем большинство вакуумных распределителей, которые могут обеспечивать температуру примерно до 40-42 градусов когда двигатель нуждается в этом, 009 обычно также имеет худшую экономию топлива. ~~~ Проверка Дроссель Сейчас запустить двигатель и прогреть его. Снимите воздушный фильтр с верх карбюратора (если он маслонаполненный, быть осторожно, вам не нужна обувь, полная масла) и проверьте, что удушающая бабочка стоит вертикально.Если это не так, бегите двигатель еще немного, чтобы убедиться, что он полностью прогрет, и еще раз проверьте дроссельную заслонку. Если не стоит вертикально или почти вертикально, бабочка нуждается в регулировке или фиксация (другая тема). Это важно установить клапаны, точки, время и проверить дроссель (в таком порядке) перед установкой карбюратора, они все работайте вместе для бесперебойной работы двигателя. ~~~ Настройка Карбюратор 34PICT / 3 Напоминание — эта процедура настройки также работает для других карбюраторы с двумя регулировочными винтами в левой части — 30PICT / 3, 31PICT / 3 и h40 / 31. Перед мы начинаем, короткую заметку о «Haynes VW Beetle & Руководство по ремонту Karmann Ghia »: для тех, кто использовал более раннюю версию редакция мануала, на взорванном виды на карбюратор 34PICT / 3.Обозначения на регулировочные винты на левой стороне карбюратора находятся наоборот. Более крупный винт наверху — это байпасный винт, а нижний (меньший) — винт регулировки громкости, а не наоборот, как указано в старом Руководстве Хейнса. Помимо этого, мы обнаружили, что Руководство Хейнса является отличный ресурс. Примечание: Для 34PICT / 3 важна правильная частота вращения холостого хода. карбюратор, более сложный (и более чувствительный) чем более ранние типы.Имеет три отдельных топливных контура в нем (всего два в старых карбюраторах) и 850-900 об / мин холостой ход спроектирован таким образом, чтобы воздушный поток через карбюратор сбалансирован для расхода топлива в контуре холостого хода. Вот почему у него сбоку винты регулировки громкости и байпаса (более ранние имел только винты регулировки громкости), расположенный на левой стороне карбюратор. Таким образом можно правильно установить холостой ход. винтом байпаса, не касаясь винта на рычаг дроссельной заслонки, который необходимо установить точно. Марка убедитесь, что все шланги на месте и прокладка в основание карбюратора плотно прилегает (нет утечки вакуума). Установить воздухоочиститель (карбюратор ожидает, что он будет там). Поворот на двигателе и дайте ему поработать, пока он не станет теплым, затем включите его выкл. В Первый шаг — установить дроссельную заслонку.Откажитесь от Fast Регулятор холостого хода (также называемый дроссельным винтом), расположенный в верхняя часть дроссельной заслонки. Вы найдете рычаг дроссельной заслонки на левой стороне карбюратора, подсоединяется снизу к тросу акселератора, идущему вперед к педаль газа. Примечание: Регулятор скорости холостого хода неправильно употреблен — этот винт НЕ используется для регулировки холостого хода. Регулятор быстрого холостого хода работает с воздушная заслонка для плавного холостого хода на холодном двигателе. Поскольку дроссельная заслонка нагревается (надеюсь, синхронно с обогревателем двигателя) дроссельная заслонка в горловине карбюратора открывается и винт регулятора скорости холостого хода перемещается вниз по ступенькам кулачка быстрого холостого хода воздушной заслонки, уменьшая холостой ход холодного двигателя снизить скорость до холостого хода прогретого двигателя. Быстрое завинчивание Более крупный винт регулятора холостого хода увеличит скорость холостого хода, но это приводит к нарушению работы регулятора громкости и обходного винта корректировки.Это разрушает геометрию холостого хода, и автомобиль не пойдет правильно. Медленно закрутите винт регулятора ускоренного холостого хода , пока он ТОЛЬКО не коснется нижняя часть ступенчатого кулачка. Теперь вкрутите его в другой ¼ перемена. Это устанавливает дроссельную заслонку в требуемое положение. 0,004 дюйма, чтобы обеспечить правильный воздушный поток после холостого хода и переходные отверстия внутри горловины карбюратора.Вы теперь можно использовать винт байпаса (читайте дальше) для установки холостого хода правильно. С этого момента оставьте Регулятор ускоренного холостого хода винт в одиночку. Далее установить холостую смесь. Это делается с помощью регулятора громкости . Винт . Примечание: Винт регулировки громкости — меньший из двух регулировочных винты, расположенные на левой стороне карбюратора просто над соленоидом отключения холостого хода (который имеет черный провод от положительная сторона прикрепленной к нему катушки).Том Контрольный винт используется для установки холостого хода смеси. Примечание: Перед установкой винта регулировки громкости согласно шагу ниже, отверните винт байпаса (больший винт с левой стороны) на 2,5 полные обороты, что является начальной настройкой. Винт винт регулировки громкости ВНИМАТЕЛЬНО вставьте его до упора — вы не хотите открывать дыру.Теперь откручиваем ровно 2,5 полных оборота. Это начальная настройка. Примечание: Хотя вы должны быть осторожны, чтобы не прикрутить Volume Контрольный винт слишком сильно затянут, вы также должны убедиться, что он изначально плотно сидит, прежде чем откручивать его, так как указано. Если вы не начинаете с винта регулировки громкости плотно установлен, у вас могут возникнуть проблемы с регулировкой холостого хода с помощью обходной винт , до точки, в которой он может быть повернут полностью, а холостой ход слишком высок.Этот состояние вызовет спотыкание при ускорении, если не исправлено. с отверните винт регулировки громкости на 2-1 / 2 оборота, запустите двигатель и пусть нагреется. (Убедитесь, что автоматическая воздушная заслонка полностью открыть — при необходимости потяните и отпустите рычаг дроссельной заслонки. ступенчатый кулачок вращается, и Регулятор быстрого холостого хода сидящий внизу ступенчатый кулачок.) Сейчас установить холостой ход. Это делается с помощью винта обхода . В Винт байпаса больше, чем винт регулировки объема , и расположен немного выше и слева от винта регулировки объема . Примечание: Опять же, частота вращения холостого хода НЕ устанавливается с помощью регулятора Fast Idle Adjuster на верхней части рычага дроссельной заслонки, как на старых 28 и Карбюраторы серии 30 — хотя и называются (Fast Idle Adjuster) наводит на мысль, что он используется для установки холостого хода. Как отправной точкой, поверните винт байпаса большего размера в любом направлении. (скорее всего, нет) установить холостой ход 850 об / мин (быстрый холостой ход, если у вас нет тахометра). Для полуавтоматической машины используйте 900 об. / Мин. (Гораздо лучше иметь немного холостого хода быстрее, чем слишком медленно.) Примечание: См. Нашу процедуру настройки для инструкция по установке и использованию dwell-тахометра. с двигатель прогрет, работает на холостом ходу около 850 об / мин, а воздушная заслонка полностью открыта, вернитесь в винт регулировки громкости и медленно отрегулируйте его, чтобы получить максимально быстрое (максимально плавный ход) холостой ход (обычно это не так — против часовой стрелки). Обычно вам не нужно поворачивать вывинтить сильно за пределами диапазона 2-3 оборота (1/2 оборота вход / выход из базовой настройки 2-1 / 2 выхода). Тогда поверните винт регулятора громкости обратно (по часовой стрелке) очень медленно, пока частота вращения двигателя не упадет примерно на 20-30 об / мин. Если у вас нет тахометра, слушайте, пока не услышите обороты двигателя начинают падать, может быть, всего на 1/8 включите винт регулировки объема . Перейти обратно к большему Обходной винт снова для сброса холостого хода скорость до 850 — 900 об / мин.(Опять же, немного поститься лучше, чем слишком медленно. Слишком низкая частота вращения холостого хода может привести к перегревается, когда вы останавливаетесь на светофоре после хорошего пробега, поскольку охлаждающий вентилятор не производит достаточно охлаждающего воздуха для справиться с остаточным теплом в двигателе.) Примечание: Если вам сложно или невозможно сделать эти настройки, возможно, вы могли лишить резьбы на любом из этих регуляторов, поврежденное отверстие для конический винт, поврежденный игольчатый клапан или уплотнительное кольцо. Это также возможно, что у вас есть утечка вакуума (т. е. утечка воздуха во впускной коллектор). Если есть отверстия / зазоры в коллекторе или на любом из соединений точек, тогда воздух может засосаться в коллектор, что приведет к топливно-воздушная смесь становится слишком бедной. Это может вызвать (между прочим) регулировка карбюратора невозможно. Смотрите нашу дискуссию системы Air Inleakage, которая включает диагностику и ремонт. Это это — готово. Ваш двигатель должен мурлыкать, как котенок! * * * * *

Регулировка карбюратора «Солекс 21083». Карбюратор «Солекс 21083»: устройство регулировки и настройки

Из этой статьи вы узнаете, как устроена регулировка карбюратора «Солекс 21083».Самостоятельно выполнить эту работу сравнительно быстро. Если, конечно, не собираюсь производить какие-либо улучшения (настройки) системы впрыска топлива. Стоит отметить, что система питания на основе карбюратора заключается в том, что это правильное смесеобразование для последующей подачи в цилиндры двигателя. И от того, насколько хорошо работает это устройство, зависит техническое состояние автомобиля. Что касается карбюратора 21083, то это очень надежное устройство, которое без настроек может прослужить достаточно долго. При условии, что режим работы близок к идеальному.

Основная информация

Карбюраторы «Солекс» могут быть разными, но на самом деле ВАЗ-21083 установил базовую конструкцию. В нем используются диффузоры минимального сечения. Стоит отметить, что эти углеводы можно использовать только на автомобилях, объем которых не превышает полутора литров. Также следует отметить, что данный карбюратор может быть установлен на двигатель ВАЗ-2108 и тому подобное, но не на моторы автомобилей «классической» серии. Легко установили карбюратор «Солекс 21083». Схема этого устройства приведена в статье.

«Солекс» как предмет для тюнинга

Есть очень большая площадка для безудержной фантазии, если вы собираетесь проводить тюнинг системы впрыска. Вы можете расточить карбюратор под диффузоры другого диаметра. Что касается установки двигателей, объем которых составляет три пинты, то это делать не рекомендуется, так как при высокой частоте вращения коленчатого вала он не может нормально работать. И не поможет регулировка карбюратора «Солекс 21083», так как он не рассчитан на моторы с большим объемом.Также следует отметить, что карбюраторная восьмерка образует бедную смесь. Поэтому при установке на другие моторы нужно будет провести подбор форсунок и их замену.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим предметом их много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автолюбителя, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов.Как и любые другие сложные устройства, эта система состоит из нескольких …

Пусковых регулировок

Обратите внимание, что установка карбюратора «Солекс 21083» начинается с регулировки минимального уровня в поплавковой камере. Чтобы правильно провести эту процедуру, вам понадобится специальный шаблон. Положение поплавков должно быть на определенном расстоянии от крышки. Затем вы можете перейти к настройке холостого хода. Для этого нужно полностью закрутить винт, регулирующий качество смеси.Затем поверните его на пять-шесть оборотов. После выкручиваем винт, регулирующий количество смеси, добиваясь исчезновения разрежения в трубке, соединяющей карбюратор и распределитель. Далее необходимо резко нажать на педаль акселератора, чтобы проверить, работает ли двигатель в переходных режимах, если так настроен карбюратор «Солекс 21083». Схема элементов и узлов этого устройства приведена в статье.

Установить холостой ход

Затем обратите внимание на тахометр. Оно должно быть около 800 об / мин.Если у вас есть винт номер для уменьшения скорости, закрутите его. В том же случае, если частота вращения ниже 800 об / мин, крутить качественную шнековую смесь до тех пор, пока двигатель не нормализует свою работу. Но регулировка карбюратора «Солекс 21083» не закончена. В вашей задаче максимальное обеднение рабочей топливно-воздушной смеси. Учтите, что при вкручивании смеси шнек становится плохим. Следовательно, это отражается на уровне СО2. Теперь вам нужно вкрутить номер, чтобы выйти на нормальную скорость.Если речь идет о теплом цикле года, то его следует установить в пределах 800-900 оборотов в минуту. Зимой лучше увеличить это значение примерно на 100 об / мин.

Выбор и установка форсунок

На этом настройка карбюратора «Солекс 21083» завершена, теперь можно поговорить еще об одном важном моменте. Для карбюратора Лада-2108 нужно подобрать жиклеры и обязательно учесть объем двигателя. Чем выше норма, тем меньше должно быть сопел. А причина в том, что при большем увеличении объема воздуха, проходящего через диффузор.Следовательно, это сказывается на расходе бензина. Чтобы подобрать на карбюраторе «Солекс» нужные форсунки, необходимо соблюдать определенный алгоритм.

Первым делом рекомендую подобрать бензиновую форсунку. Только тогда, когда нужно сделать отбор воздуха. И в первую очередь это выбор устройства для первичной камеры, после — вторичной. Обратите внимание, что насадкой запрещено чистить металлические предметы. В противном случае они придут в негодность. Если вы решили установить новый карбюратор «Солекс 21083» (его цена — около 3000 рублей), обязательно проведите настройку с помощью специального оборудования.

Улучшения карбюратора

Очень часто производится тюнинг карбюраторов, который заканчивается повышением КПД этого механизма. В частности, автомобилисты часто снимают электропривод для работы на холостом ходу. Конечно, в этом случае увеличение расхода бензина примерно на 5 процентов. Но общая мощность двигателя увеличивается. Также может помочь установка игольчатого клапана другой конструкции и выбор уровня бензина в поплавковой камере. Этим можно снизить вероятность того, что топливовоздушная смесь окажется слишком бедной в режиме повышенной мощности.А также использование игольчатого клапана из резины, чтобы поддерживать уровень бензина как можно более стабильным. Еще можно заменить форсунки карбюратора «Солекс 21083», это позволит увеличить мощность. Однако потребление бензина также возрастет.

Доработка более серьезная

В карбюраторах автомобилей очень часто происходит «срезка» дроссельной заслонки. Для этого в дроссельной заслонке необходимо проделать отверстия, диаметр которых несколько меньше, чем был изначально. Это также значительно снижает уровень CO2 в выхлопных газах.Но, с другой стороны, при работе на холостом ходу уровень СО2 остается прежним, по умолчанию работает карбюратор «Солекс» 21083. Устройство только становится таким, чтобы смесь распределялась более равномерно. И вы получаете экономию бензина, даже небольшую. Макс может снизить расход бензина на два процента. После полировки диффузоров реально снизить потери по аэродинамике. Конечно, чтобы добиться максимального эффекта, их нужно отполировать почти до зеркала. Это доработка, которая позволит улучшить конструкцию карбюратора «Солекс».С другой стороны, этот элемент системы питания очень стабилен, даже без настройки работает отлично. Однако иногда требуется регулировка карбюратора «Солекс 21083».

Вывод

В заключение хотелось бы резюмировать все сказанное выше. На автомобилях желательно содержать в чистоте топливную систему и подачу воздуха. достаточно времени для замены фильтров бензина и воздуха.Также следует отметить, что чрезмерный износ двигателя — это повышение вероятности того, что вентиляционная трубка начнет пробивать камеру коксования карбюратора.Если двигатель вашего автомобиля требует ремонта, сделайте это. Если нет возможности снять ее, снимите трубку сапуна корпуса воздушного фильтра. Направьте его под картером двигателя на газы, оставшиеся в топливной системе. Но все же не стоит откладывать капремонт. Необходимо провести ремонт и поиск неисправностей всего вспомогательного оборудования. Не нужно менять форсунки тюнинга карбюратора «Солекс 21083», если двигатель запыхался.

Регулировка Dual Solex

Регулировка Dual Solex

Регулировка Dual Solex

Дэвид Шварце

---

Сначала проверьте вилки, провода и точки.Набор все по спецификациям. Проверьте отсутствие утечек вакуума. Убедитесь, что ваше время не так уж и далеко. Нет смысла возиться с углеводами, пока сделано — время будет потрачено зря.

Теперь закрутите два боковых винта на 2,5 оборота. как описано. Запустить автобус. На левом карбюраторе поверните боковой холостой ход регулировочный винт, пока частота вращения не начнет падать. Остановись и верни это 1/2 оборота. Проделайте то же самое с другим карбюратором. Если эти винты неправильно отрегулирован (слишком глубоко), это вызовет обратную реакцию двигателя при торможении (мой опыт).

Теперь потяните все четыре провода на катушке. время и убедитесь, что обороты падают примерно на равную величину в течение левый и правый ряды цилиндров. Если да, то у вас простаивает смесь установлена ​​хорошо, и ваши соленоиды отключения холостого хода рабочий (тьфу). Если у вас мертвый цилиндр на холостом ходу, вероятно либо винт подачи смеси слишком затянут, либо плохое перекрытие соленоид.

Теперь поиграйте с маленьким регулировочным винтом на верхний левый карб. В моем автобусе, кажется, не так много разница, где он установлен, поэтому я просто установил его 2.5 получается и Оставь это. Автобус ходит нормально.

Еще кое-что, что я обнаружил с двойным углеводы: ОЧЕНЬ важно, чтобы рычажок был настроен так, чтобы открывать их на в то же время. Слегка потяните за трос акселератора в том месте, где он крепится к перекладине (не хватайтесь за любую часть перекладины хотя!) и смотреть стопы на каждом карбюраторе. Убедитесь, что связи начинают двигаться в одно и то же время. Также проверьте что одновременно срабатывают ускорительные насосы. При необходимости отрегулируйте сцепление.Для меня это почти всегда делает ОГРОМНАЯ разница в управляемости. Небольшое отклонение углеводов делает ваша часть ускорения дроссельной заслонки сильно страдает.

«Еще одна проблема, карбюратор Связанный. В холодном состоянии двигатель работает на холостом ходу красиво, быстро и плавно, но после того, как он нагрелся, и я выключил дроссель, он тоже простаивает медленно и много неприятностей (звук попкорна). Я неоднократно устанавливал холостой ход до 900 об / мин, при рабочей температуре, но он продолжает возвращаться к медленный холостой ход. Возможно ли, что когда моя смесь настроена правильно это выпрямится, или есть что-то еще неправильно? «

У меня была аналогичная проблема, когда в тепле на холостом ходу медленно.Кратковременное нажатие на дроссельную заслонку обычно возвращало высокий холостой ход. В моем случае это был большой соленоид, отключающий воздух в цепь холостого хода. Он находится в передней части левого карбюратора, горизонтальный. Он закрывался. У меня есть несколько соленоидов и они ВСЕ прилипают. Я наконец снял его, накинул на него шайбу и переустановил его (теперь он примерно на 1/8 дюйма). Больше нет медленных холостой ход.

---

E-Solex — Википедия

e-solex
e-Solex en Bretagne
Конструктор	Sinbar (2006-2013) Easybike (2013-)
Années de production	2006 —
Тип	Cyclomoteur
Moteur et gear
Moteur (s)	électrique 400 W dans l’essieu arrière
Максимальное исполнение	0,55 кан
Vitesse maximale	35 км / ч
Cadre, Suspensions et freinage
Suspension avant (débattement)	Fourche Mécanique
Подвеска arrière (débattement)	Selle Suspendue
Frein Avant	Диск 160 мм
Frein Arrière	Диск 160 мм
Поид и размеры
Roue avant	17 «алюминиевый район
Roue Arrière	17 «алюминиевый район
Пойды в сек.	43,9 кг
модификатор

L ’ e-Solex — это электрический велосипедист, созданный Жан-Пьером Бансаром и коммерческий заместитель 2006 года в обществе Sinbar ^[1] qui est le sucesseur du Solex.

L’e-Solex представляет собой ювелирный магазин Solex, который представляет собой марку воспоминаний с 1946 по 1988 год. Красивый силуэт, созданный Solex, был модернизирован от Pininfarina alors qu’une électrique dans la roue. Arrière vient remplacer le moteur avant et sa transfer par galet.

Le cylindre caractéristique au-dessus de la roue avant est conservé et devient un petit coffre.

Текущая актуальная версия (сентябрь 2015 г.) — e-Solex 2.0 produit depuis 2009.

Marque Solex et tous les modèles actels sont rachetés en 2013 par la société Easybike, специальная электрическая разгрузка для общества Sigma et Aster ainsi que des business angels et des fonds [2] Familiaux [2].
