Степень сжатия: Степень сжатия и компрессия —- в чем разница? — журнал За рулем

Содержание

Как рассчитать и изменить степень сжатия двигателя

string(10) "error stat"
string(10) "error stat"

Одним из главнейших технических показателей автомобильного мотора является коэффициент сжатия. Он показывает соотношение разницы между объёмом свободного участка над цилиндровым поршнем и под ним в крайних его положениях.

Что такое степень сжатия двигателя

Условно величину сжатия представляют и как соотношение давлений в устройстве при подаче горючего и взрыве смеси. Конкретно эта степень обусловлена конструкцией автомобильного двигателя, и может быть высокой или низкой.

Перед непосредственным процессом воспламенения горючей смеси, поршни сжимают топливо до определённого объёма. Инженеры способны варьировать этот показатель, рассчитывая его ещё на стадии проектирования. Узнав количественное соотношение данной величины к объёму камеры сгорания, можно делать различные выводы.

На бензиновых силовых установках показатель сжатия достигает максимум 12 единиц. Чем выше здесь степень сжатия двигателя или ССД, тем больше удельная мощность мотора. Однако при сильном увеличении данного показателя снижается ресурс агрегата, особенно при заправке низкосортным бензином. На дизельных моторах, ввиду их технических отличий, она может варьироваться от 14 до 18 единиц.

В бензиновые двигатели с увеличенной до 12 единиц степенью сжатия нельзя лить ничего, кроме АИ-98 Премиум. Очевидно, что это существенно удорожает расходы на топливо.

На что она влияет

ССД непосредственно определяет объём работы, произведённой ДВС. Чем изначально выше рассчитана степень сжатия, тем продуктивнее будет воспламенение. Пропорционально увеличится и отдача мотора. Вспомним, как разработчики в 90-е годы старались повышать этот показатель, полностью не модернизируя двигатель.  Таким способом они конкурировали между собой, делая агрегаты мощнее, и не затрачивая при этом много средств. Но что самое интересное — моторы в этом случае не потребляли больше горючего, а даже становились экономнее.

Однако всему есть предел, и как было сказано выше, чересчур высокий коэффициент приводит к снижению ресурса ДВС. Почему это происходит? Дело в том, что при значительном сжатии топливная смесь начинает самопроизвольно детонировать, взрываться. Особенно это затрагивает агрегаты на бензине, поэтому здесь данный коэффициент имеет строгое ограничение.

Помните, что применение низкооктанового топлива становится причиной детонации на агрегатах с повышенной ССД. И наоборот, высокооктановое горючее может не позволять двигателю полностью раскрываться, если будет использовано в агрегатах с низким коэффициентом сжатия. По этой причине оба параметра должны соответствовать. Подробнее в таблице ниже.

Отличие степени сжатия от компрессии

Степень сжатия двигателя не является компрессией. Они полностью различаются, хотя многие их путают. Коэффициент, о котором идёт речь в статье, не раскрывает значение оптимального давления ТВС перед возгоранием. Измеряется ССД лишь относительно, в соотношении к единице объёма камеры.

Под компрессией принято понимать предельное значение сжатия, образуемого в камере сгорания, на конечном этапе давления горючей смеси. Данная величина априори не может быть относительной, поэтому её измеряют в абсолютных значениях — атм, кг/см2, бар.

Степень сжатия и компрессия неразрывно связаны, но не идентичны. Показатель компрессии зависит не только от сжатия. На него оказывает влияние температура ДВС, наличие зазоров в приводных клапанах, состав топлива и многое другое.

Расчет коэффициента сжатия

Ввиду того, что желательно увеличивать степень сжатия до определённого значения, необходимо уметь рассчитывать этот показатель. К тому же это даст возможность избежать детонационных моментов, разрушающих силовой агрегат изнутри в процессе форсирования.

Таким образом, необходимость в измерении этого показателя требуется в таких случаях, как:

  • форсировка мотора;
  • подгонка под топливо с другим АИ или для метанового топлива с октановым числом 120;
  • послеремонтная корректировка.

Турбированные моторы

На турбомоторах расчёт коэффициента сжатия отличается. Это объясняется наличием наддува воздуха. Поэтому в этом случае величину, полученную в ходе вычислений, умножают на показатель турбокомпрессора.

Кроме того, при вычислении степени сжатия турбированных моторов учитывается не только давление наддува, но и показатель эффективного сжатия, климатические изменения и многое другое. В данном случае процесс значительно усложняется по сравнению с измерениями на атмосферном двигателе.

Пример подсчета

Вот как выглядит общепринятая расчётная формула для автомобильного ДВС: «ССД = (РО+ОКС)/ОКС». Степень сжатия здесь отмечена как «ССД», рабочий объём цилиндра — «РО», а объём камеры сгорания — «ОКС».

Для расчёта «РО» нужно в первую очередь разложить единый объём двигателя или литраж на количество используемых цилиндров. К примеру, литраж мотора «четвёрки» — 1997 см3. Для определения ёмкости одного цилиндра, надо 1997 разделить на 4. Получится около 499 см3.

Для вычисления параметра «ОКС» специалисты пользуются проградуированной в см3 трубкой или пипеткой. Под камерой подразумевается место, где непосредственно происходит возгорание горючего. Камеру заправляют, а затем измеряют объём с помощью жидкостной бюретки. Если нет градуированной трубочки, можно жидкость выкачать с помощью шприца, а затем измерить в мерной посуде или на весах. В этом случае желательно для расчёта использовать не бензин или солярку, а чистую воду, так как её удельный вес более соотносим к объёму в см3.

Внимание! Для точного измерения «ОКС» дополнительно приплюсовывается объём толщины прокладки ГБЦ, учитывается форма днища поршней и другие особенности. Поэтому расчёт этой величины рекомендуется доверить специалистам.

Как увеличить степень сжатия двигателя

Если необходимо увеличить данный показатель, используют несколько способов:

  • расточка блока и установка поршней с большим диаметром;
  • уменьшение объёма камеры сгорания путём удаления слоя металла в месте соединения ГБЦ.

Нельзя забывать, что в некоторых случаях потребуется инсталляция модернизированных поршней. Это делается, чтобы исключить такое нежелательное последствие, как встреча поршней с клапанами. В частности, на элементах увеличивают выемки клапанов. Также в обязательном порядке корректируются заново фазы газораспределения.

Интересно, что лучше всех раскрыли потенциал степени сжатия ДВС японские производители. В то время как европейские автокомпании пошли путём усовершенствования гибридных моторов, японцам удалось увеличить ССД до 14 единиц и на бензиновых силовых агрегатах, применив изменяемую величину. Но как это возможно без детонационных моментов? Всё оказалось просто. Оказывается, нужно охладить камеру, где происходит возгорание. Тогда можно будет без опасения сжимать смесь. И вовсе не обязательно для этого использовать прохладный воздух: достаточно модернизировать систему выпуска.

Приём, давно известный ещё по гоночным движкам. Выпускные каналы меняются согласно схеме 4-2-1. Порции выхлопных газов здесь не мешаются, поочерёдно вылетают в трубу. Благодаря такой чёткой системе выхлопа, улучшается продувка цилиндров, где остаётся меньше горячих газов.

Секрет японской формулы, согласно которой можно без опаски сжимать горючую смесь, имеет строго математическое соотношение. Так, если процент выхлопа снизить в 2 раза, ССД можно поднимать на 3 единицы, но не больше. Если же при этом ещё и охлаждать воздух, поступающий в цилиндры, можно приплюсовать ещё одну единицу.

Однако для реализации данного метода нужно будет еще модернизировать газообмен, раскошелившись на фазовращатели обоих распредвалов. Вдобавок потребуется доработать некоторые моменты. К примеру, изменить длину поршневого хода посредством компьютерного вмешательства.

Применяется система изменяемого коэффициента на многих японских движках, например, для Inflniti. Способность автоматически менять этот показатель сжатия в зависимости от нагрузки позволяет значительно повышать КПД мотора, особенно турбированного. Каждая порция смеси сгорает при оптимальном на данный момент работы сжатии. Так, если нагрузки на мотор незначительные и смесь обеднённая, включается максимальное сжатие. И наоборот, в нагруженном режиме задействуется минимальная степень, так как бензина впрыскивается много и возможна детонация.

Таким образом, передовая система изменения ССД позволяет вдвое уменьшать литраж мотора, сохраняя при этом мощность и динамические характеристики.

Курс на увеличение степени сжатия двигателя наблюдался и в середине 20 века в США. Основная масса американских двигателей, выпущенных в 70-е годы, находилась в пределах 11-13 единиц. Но работали они только на очень качественном, высокооктановом топливе, получаемом путём этилирования. После того как этилирование запретили, в серийных образцах ДВС наблюдалось снижение показателя сжатия.

Важно знать, что прирост мощности будет наиболее заметен на двигателях, штатно работающих на низкой степени сжатия.

Например, моторы с показателем 8 единиц, доведённые до 10, выдадут больше мощности, чем агрегаты со стоковым параметром 11 единиц, форсированные до 12.

Дефорсирование ДВС: для чего нужно и как осуществить

Иногда бывает необходимо уменьшить показатель сжатия. В этом случае устанавливается дополнительная металлическая прокладка ГБЦ. Можно использовать две прокладки вместо одной, тем самым утолщая промежуток — объём камеры растёт за счёт высоты головки блока. Более сложный способ подразумевает укорочение поршня — удаление верхнего слоя на токарном станке.

Дефорсирование двигателя, как правило, процедура вынужденная. В том числе это делается для снижения налоговых выплат или в целях увеличения ресурса агрегата. Как известно, моторы с низкой степенью сжатия дольше работают, меньше подвержены износу. Однако любой такой процесс усложняется законом, чтобы недобросовестные владельцы искусственно не занижали технические данные.

Что касается снижения показателя сжатия на турбированных моторах, то здесь потребуется модернизация системы электрики с датчиками, всей поршневой группы и форсунок, если это дизельный агрегат.

В отдельных случаях дефорсированию предпочитают свап, когда менее мощный контрактный мотор устанавливают вместо штатного.

Таблица: зависимость степени сжатия от октанового числа

Степень сжатия Октановое число
5,5-7 АИ 66-72
7-7,5 АИ 72-76
7,5-8,5 АИ 76-85
10 АИ 92
10,5-12,5 АИ 95
12-14,5 АИ 98

Таблица: популярные двигатели и показатель сжатия

Двигатели Степень сжатия
BMW M54B30 10,2
  Mercedes-Benz M112 E32 3.2 л  10
  Ford-Mazda 2,0 л Duratec HE/MZR LF  10,8
  Infiniti VQ37VHR (Nissan) 3.7 л  11.0
  Mitsubishi 4М41  17.0
  Audi 3.6 FSI  12.
0
ЗМЗ 406 2.3 л. 8-9,3

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Что такое компрессия и степень сжатия

При диагностике автомобиля перед покупкой опытные автовладельцы практически всегда советуют новичкам проверить компрессию. А еще существует степень сжатия – казалось бы, схожий термин, ведь компрессия – это и есть сжатие. На самом деле это совершенно разные вещи. Давайте разберемся, что есть что, а заодно поймем, что и как нужно проверять при покупке машины.

Что такое степень сжатия?

Начнем со степени сжатия. Как мы помним, поршень в цилиндре при работе двигателя движется вверх-вниз, имея две так называемых мертвых точки, верхнюю и нижнюю. Так вот, степень сжатия – это отношение между двумя объемами: полным объемом цилиндра, когда поршень находится в нижней мертвой точке, и объемом камеры сжатия, когда поршень находится в верхней мертвой точке. То есть степень сжатия – это математическое отношение, которое показывает, во сколько раз топливовоздушная смесь (или воздух, если речь о дизеле) сжимается в цилиндре при работе мотора.

Степень сжатия – одна из базовых характеристик любого двигателя, и закладывается она на стадии проектирования. У бензиновых моторов она ниже, чем у дизельных: в среднем от 8:1 до 12:1 у первых и от 14:1 до 23:1 у вторых. Дело в том, что работа дизельного мотора предполагает самостоятельное воспламенение топливовоздушной смеси от сжатия, а в бензиновом моторе смесь в каждом такте поджигается свечой зажигания. Однако в целом по мере развития технологий двигателестроения степень сжатия в моторах росла. Причина проста: повышение степени сжатия позволяет увеличить КПД мотора, получая больше мощности при том же рабочем объеме и расходе топлива. Собственно, с ростом степени сжатия связано и применение более высокооктановых бензинов.

Таким образом, степень сжатия – это конструктивная характеристика двигателя, и она не меняется по мере его износа и старения. Степень сжатия не нужно «проверять» при покупке, а знать ее нужно в основном для того, чтобы знать, какой бензин лучше заливать в бак купленной машины.

Что такое компрессия?

Если степень сжатия – параметр математический и неизменный, то компрессия – характеристика изменяемая. Компрессия – это давление, создаваемое в цилиндре в конце такта сжатия, когда поршень идет от нижней мертвой точки к верхней, сжимая воздух или топливовоздушную смесь. Давление в цилиндре в момент, когда поршень достиг верхней мертвой точки – это и есть компрессия. Можно подумать, что компрессия фактически должна быть равна степени сжатия – ведь она тоже показывает разницу давления в цилиндре при двух положениях поршня – верхнем и нижнем. Однако на самом деле компрессия оказывается значительно выше. Ведь воздух при резком сжатии нагревается, что означает увеличение давления. А еще он нагревается от горячих стенок цилиндра, ведь рабочая температура двигателя гораздо выше температуры окружающей среды. Таким образом, компрессия, конечно, зависит от степени сжатия, но не равна ей. И именно компрессию замеряют при диагностике двигателя, чтобы оценить его техническое состояние.

Как замеряют компрессию?

Замер компрессии проводится с учетом перечисленных выше условий: на полностью прогретом двигателе и при полностью открытой дроссельной заслонке, отвечающей за подачу воздуха в цилиндр. Разумеется, горение топлива для замера компрессии не нужно, в цилиндре сжимается только воздух. Так что подачу топлива отключают, а свечу зажигания (или накаливания, если речь идет о дизеле) выкручивают, а на ее место вкручивают шлаг компрессометра. Компрессометр – это прибор для измерения компрессии. Он фактически представляет собой манометр, подключаемый трубкой к цилиндру и оснащенный обратным клапаном, чтобы не сбрасывать измеренное давление.

Зачем измерять компрессию?

Замер компрессии позволяет оценить исправность и техническое состояние двигателя. Во-первых, после замера можно сравнить соответствие полученного результата заводским параметрам – то есть оценить компрессию в имеющемся двигателе по сравнению с новым. Во-вторых, низкий показатель компрессии означает наличие проблем с мотором, ведь он сигнализирует о том, что воздух «утекает» из камеры сгорания, а при работе мотора из нее будут прорываться раскаленные газы. Причин может быть довольно много: поршневые кольца, повреждения седел клапанов и самих клапанов, негерметичность прокладки ГБЦ и даже трещина в самом поршне. Ну а в-третьих, важна не только сама величина компрессии, но и ее равномерность во всех цилиндрах двигателя. Если компрессия в одном или нескольких цилиндрах ниже, чем в других, это говорит о неравномерном износе и наличии проблем.

Таким образом, замер компрессии – одна из простых, но эффективных методик оценки исправности и общего технического состояния двигателя. Он позволяет быстро отсеять заведомо «мертвые» моторы, имеющие проблемы с цилиндропоршевой группой, клапанами и так далее. Поэтому замер компрессии можно и нужно проводить при диагностике практически любого автомобиля перед покупкой.

Что такое степень сжатия двигателя

Одной из важных конструктивных характеристик поршневого двигателя внутреннего сгорания является степень сжатия. Этот параметр влияет на мощность мотора, на его КПД, а также расход горючего. Между тем мало кто имеет верное представление о том, что же подразумевается под степенью сжатия. Многие полагают, что это просто синоним компрессии. Хотя последняя связана со степенью сжатия, однако это совершенно разные вещи.

Что именуется степенью сжатия и в чем отличие от компрессии

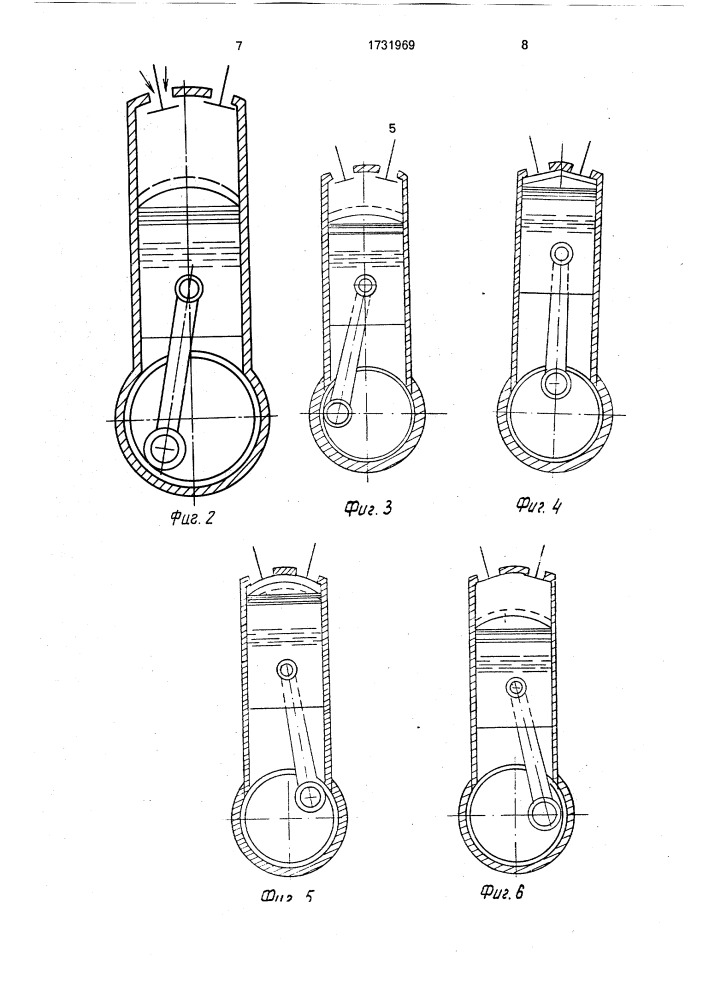

Чтобы разобраться с терминологией, нужно представлять, как устроен цилиндр силового агрегата, и понимать принцип функционирования ДВС. Горючая смесь впрыскивается в цилиндры, затем ее сжимает поршень, движущийся от нижней мертвой точки (НМТ) к верхней (ВМТ). Сжатая смесь в некоторый момент вблизи ВМТ воспламеняется и сгорает. Расширяющийся газ выполняет механическую работу, выталкивая поршень в обратную сторону — к НМТ. Соединенный с поршнем шатун воздействует на коленвал, заставляя его вращаться.

Пространство, ограниченное внутренними стенками цилиндра от НМТ до ВМТ, является рабочим объемом цилиндра. Математически формула рабочего объема одного цилиндра выглядит следующим образом:

Vₐ = πr²s

где r — радиус внутреннего сечения цилиндра;

s — расстояние от ВМТ до НМТ (длина рабочего хода поршня).

Когда поршень доходит до ВМТ, над ним остается еще некоторое пространство. Это и есть камера сгорания. Форма верхней части цилиндра бывает сложной и зависит от конкретной конструкции. Поэтому выразить объем Vₑ камеры сгорания какой-то одной формулой невозможно.

Очевидно, что общий объем цилиндра Vₒ равен сумме рабочего объема и объема камеры сгорания:

Vₒ = Vₐ+Vₑ


А степень сжатия — это отношение общего объема цилиндра к объему камеры сгорания:

ε = (Vₐ+Vₑ)/Vₑ

Эта величина безразмерная, и фактически она характеризует относительное изменение давления с момента впрыскивания смеси в цилиндр и до момента воспламенения.

Из формулы видно, что повысить степень сжатия возможно либо увеличением рабочего объема цилиндра, либо уменьшением объема камеры сгорания.

У различных моторов этот параметр может отличаться и определяться типом агрегата и особенностями его конструкции. Величина степени сжатия современных бензиновых ДВС находится в пределах от 8 до 12, в отдельных случаях может доходить до 13...14. У дизелей она несколько выше и достигает 14...18, это связано с особенностями процесса воспламенения дизельной смеси.

А что касается компрессии, то это максимальное давление, которое возникает в цилиндре по мере продвижения поршня от НМТ до ВМТ. Единицей измерения давления в международной системе СИ является паскаль (Па / Pa). Также широко используются такие единицы измерения, как бар (bar) и атмосфера (ат / at). Соотношение единиц таково:

1 ат = 0,98 бар;

1 бар = 100 000 Па

Кроме степени сжатия на компрессию влияют состав горючей смеси и техническое состояние мотора, особенно степень износа деталей цилиндро-поршневой группы.

Плюсы и минусы большой степени сжатия

С ростом степени сжатия повышается давление газов на поршень, а значит, в конечном счете растет мощность и повышается КПД двигателя. Более полноценное сгорание смеси приводит к улучшению экологических показателей и способствует более экономному расходованию горючего.

Однако возможности повышения степени сжатия ограничены риском возникновения детонации. В этом процессе воздушно-топливная смесь не сгорает, а взрывается. Полезная работа не совершается, зато поршни, цилиндры и детали кривошипно-шатунного механизма испытывают серьезные ударные воздействия, приводящие к их быстрому износу. Высокая температура при детонации способна вызвать прогорание клапанов и рабочей поверхности поршней. До определенного предела справиться с детонацией помогает бензин с более высоким октановым числом.

В дизельном моторе детонация тоже возможна, но там она вызывается неверной регулировкой впрыска, нагаром на внутренней поверхности цилиндров и другими причинами, не связанными с повышенной степенью сжатия.

Возможно ли повысить степень сжатия

Существует возможность форсировать имеющийся агрегат посредством увеличения рабочего объема цилиндров или степени сжатия. Но здесь важно не переусердствовать и тщательно всё просчитать, прежде чем сломя голову бросаться в бой. Ошибки могут привести к такой разбалансированности работы агрегата и детонациям, что не помогут ни высокооктановый бензин, ни регулировка угла опережения зажигания.

Едва ли есть смысл заниматься форсированием движка, изначально имеющего высокую степень сжатия. Затраты сил и денег будут достаточно велики, а прирост мощности скорее всего окажется незначительным.

Достичь желаемой цели можно двумя способами — расточкой цилиндров, что позволит сделать рабочий объем двигателя несколько больше, либо фрезеровкой нижней поверхности головки блока цилиндров (ГБЦ).

Расточка цилиндров

Наилучший момент для этого — проведение капитального ремонта двигателя, когда растачивать цилиндры придется в любом случае.

Прежде чем производить эту операцию, нужно подобрать поршни и кольца под новый размер. Вероятно, несложно будет найти детали под ремонтные размеры для данного двигателя, но это не даст ощутимого прироста рабочего объема и мощности движка, так как разница в размерах очень незначительна. Лучше поискать поршни и кольца большего диаметра для других агрегатов.

Не стоит пытаться растачивать цилиндры самостоятельно, поскольку для этого требуется не только умение, но и специальное оборудование.

Доработка ГБЦ

Фрезеровка нижней поверхности ГБЦ позволит уменьшить длину цилиндра. Короче станет именно камера сгорания, частично или полностью находящаяся в головке, а значит, возрастет степень сжатия.

Для прикидочных расчетов можно принять, что снятие слоя в четверть миллиметра повысит степень сжатия примерно на одну десятую. Тот же эффект даст установка более тонкой прокладки ГБЦ. Можно также совместить одно с другим.

Не забудьте, что доработка головки требует точного расчета. Это позволит избежать чрезмерной степени сжатия и неконтролируемой детонации.

Форсирование двигателя таким методом таит еще одну потенциальную проблему — укорочение цилиндра повышает риск того, что поршни будут встречаться с клапанами.

Кроме всего прочего, придется еще и заново регулировать фазы газораспределения.

Измерение объема камеры сгорания

Для вычисления степени сжатия нужно знать объем камеры сгорания. Сложная внутренняя форма не дает практической возможности математически рассчитать ее объем. Зато есть довольно простой способ его измерить. Для этого поршень нужно установить в верхнюю мертвую точку и с помощью шприца объемом примерно 20 см³ вливать масло или другую подходящую жидкость через отверстие для свечи зажигания до полного заполнения. Посчитайте, сколько кубиков вы влили. Это и будет объем камеры сгорания.

Рабочий объем одного цилиндра определяется путем деления объема двигателя на количество цилиндров. Зная обе величины, можно посчитать степень сжатия с помощью приведенной выше формулы.

Дефорсирование

Такая операция может понадобиться, например, для перехода на более дешевый бензин. Или необходимо сделать откат в случае неудачного форсирования движка. Тогда для возвращения на исходные позиции потребуется утолщенная прокладка ГБЦ или новая головка. Как вариант — использовать две обычные прокладки, между которыми можно поместить алюминиевую вставку. В итоге камера сгорания увеличится, а степень сжатия снизится.

Другой способ заключается в снятии слоя металла с рабочей поверхности поршней. Но такой метод будет проблематичным, если рабочая поверхность (днище) имеет выпуклую или вогнутую форму. Сложная форма днища поршня часто делается для оптимизации процесса сгорания смеси.

На старых карбюраторных моторах дефорсирование не вызывает проблем. Но электронное управление современных инжекторных двигателей после такой процедуры может ошибаться в регулировке угла опережения зажигания, и тогда при использовании низкооктанового бензина возможно возникновение детонации.


Что такое компрессия двигателя и на что она влияет? | Обслуживание | Авто

Первое, что делает покупатель поддержанного автомобиля, — это едет в сервис и просит замерить компрессию в двигателе. По результатам делается вывод о сохранности силового агрегата и о его остаточном ресурсе. Однако не все представляют смысл этого термина и нередко путают компрессию со степенью сжатия. За что же отвечает компрессия в бензиновом двигателе и какой должна быть ее величина для нормальной работы мотора?

Давление конца сжатия

Компрессия — это простонародное выражение, правильный термин — «давление конца сжатия». Оно создается в цилиндре движением поршня при выключенном зажигании и без подачи топлива.

Для измерения давления в цилиндрах мастера в технических сервисах обычно используют специальный прибор — компрессометр, который вкручивается вместо свечи зажигания. Измерительный элемент оказывается внутри цилиндра. Далее коленвал раскручивается стартером, и на шкале стрелка показывает определенное значение.

Чем выше компрессия, тем большую мощность может развить силовой агрегат. Она зависит от состояния колец поршней и их степени износа. Тарелки клапанов постепенно подгорают, неплотно садятся в седло и пропускают газы. «Подвисший» клапан либо прогоревший поршень не позволяют создать нужное давление в цилиндре.

При повреждении их газы проникают в картер, двигатель не может развить проектную мощность, и его характеристики искажаются. Если в одном цилиндре компрессия ниже, чем в других, на 25%, то необходим ремонт двигателя с полной его разборкой.

Нормальными значениями компрессии для распространенных 1,6-литровых атмосферных моторов считается 11-12 бар. В старых карбюраторных двигателях ВАЗ минимальный порог составляет 10 бар. Новый агрегат в отличном состоянии только что с конвейера должен показать 13 бар.

Бесконечно увеличивать компрессию нельзя из-за риска возникновения детонаций. Воздушно-топливная смесь при сжатии разогревается и может воспламениться произвольно еще до завершения цикла сжатия. То есть произойдет взрыв смеси раньше времени, из-за чего повреждаются детали двигателя.

Как увеличить мощность?

Увеличивают мощность двигателя за счет степени сжатия топливной смеси. Эта величина показывает отношение полного объема цилиндра к объему камеры сгорания. Представим цилиндр в разрезе. Поршень ходит вверх и вниз. Когда он останавливается в верхней точке, то над ним остается свободное пространство объемом V1, где должно находиться сжатое под высоким давлением топливо и воздух, которые затем подрывается искрой.

Под силой расширяющихся газов поршень движется вниз и совершает работу. Когда он достигает нижней мертвой точки, то открывается второй объем V2, в который вновь впрыскивается смесь и начинается новый цикл сжатия.

Степень сжатия — это отношение V2/V1, то есть таким простым способом рассчитывается, во сколько раз сжимается воздушно-топливная смесь при движении поршня из нижней мертвой точки в верхнюю. Чем больше сжимается топливо, тем выше КПД.

К примеру, если старый 6-цилиндровый 3-литровый мотор со степенью сжатия 5 развивает мощность в 100 л. с., то при степени сжатия 11 он показывает уже 130 л. с. Причем при неизменном расходе горючего.

Насколько сжимается топливо?

На заре автомобилестроения степень сжатия двигателей Отто делали в 4-5 единиц. На старых карбюраторных моторах ВАЗа смесь топлива с воздухом сжималась в 9,5-10 раз. На инжекторных моторах – в 10,5-11 раз. Сейчас на современных турбированных агрегатах она сжимается в 12-14 раз. Но бесконечно это делать невозможно. Растут конструктивные издержки.

В общем, компрессия и степень сжатия — это не одно и то же. Но обе эти величины влияют на мощность мотора. Правда, с износом поршней, клапанов и колец компрессия может падать, а вот степень сжатия — никогда.

Расчет степени сжатия - автосервис

Степень сжатия  в двигателе автомобиля

Расчет степени сжатия и объема мотора

Расчет двигателя

Расчет степени сжатия и объема мотора

Степень сжатия в двигателе автомобиля - отношение объёма поршневого пространства цилиндра при положении поршня в нижней мёртвой точке (НМТ) (полный объем цилиндра) к объёму над поршневого пространства цилиндра при положении поршня в верхней мёртвой точке (ВМТ), то есть к объёму камеры сгорания. 1.2=15.8

Детонация в двигателе - изохорный само ускоряющийся процесс перехода горения топливовоздушной смеси в детонационный взрыв без совершения работы с переходом энергии сгорания топлива в температуру и давление газов. Фронт пламени распространяется со скоростью взрыва, то есть превышает скорость распространения звука в данной среде и приводит к сильным ударным нагрузкам на детали цилиндра - поршневой и кривошипно-шатунной групп и вызывает тем самым усиленный износ этих деталей. Высокая температура газов приводит к прогоранию днища поршней и обгоранию клапанов.

Понятие степени сжатия не следует путать с понятием компрессия, которое обозначает (при определённой конструктивно обусловленной степени сжатия) максимальное давление, создаваемое в цилиндре при движении поршня от нижней мёртвой точки (НМТ) до верхней мёртвой точки (ВМТ) (например: степень сжатия - 10:1, компрессия - 14 атм.).

О спортивных автомобилях

Двигатели гоночных или спортивных автомобилей, снабженными тюнингованными и спортивными автозапчастями, работающих на метаноле имеют степень сжатия, превышающую 15:1, в то время как в обычном карбюраторном двигателе внутреннего сгорания степень сжатия для неэтилированного бензина как правило, не превышает 11. 1:1.

В пятидесятые - шестидесятые годы одной из тенденций двигателестроения, особенно в Соединенных Штатах Америки, было повышение степени сжатия, которая к началу семидесятых на американских двигателях нередко достигала 11-13:1. Однако это требовало соответствующего бензина с высоким октановым числом, что в те годы могло быть получено лишь добавлением ядовитого тетраэтилсвинца. Введение в начале семидесятых годов экологических стандартов в большинстве стран привело к остановке роста и даже снижению степени сжатия на серийных двигателях.

В наше время для улучшения двигателя и автомобиля в целом используются тюнингованые автозапчасти и естественно они должны устанавливаться на профессиональных автосервисах.

Степень сжатия - Compression ratio

Отношение объема камеры сгорания от наибольшей емкости к наименьшей.

Степень статического сжатия определяется с использованием объема цилиндра, когда поршень находится в верхней и нижней частях своего рабочего хода.

В двигателе внутреннего сгорания , то коэффициент статического сжатия рассчитываются на основе относительных объемов камеры сгорания и цилиндр ; то есть соотношение между объемом цилиндра и камеры сгорания, когда поршень находится в нижней части своего хода , и объемом камеры сгорания, когда поршень находится в верхней части своего хода . Степень динамического сжатия - это более сложный расчет, который также учитывает газы, входящие и выходящие из цилиндра во время фазы сжатия. Степень сжатия является фундаментальной характеристикой двигателей внутреннего сгорания.

Эффект и типичные соотношения

Желательна высокая степень сжатия, поскольку она позволяет двигателю извлекать больше механической энергии из данной массы топливовоздушной смеси из-за его более высокого теплового КПД . Это происходит потому, что двигатели внутреннего сгорания являются тепловыми двигателями , и более высокая степень сжатия позволяет достичь той же температуры сгорания с меньшим количеством топлива, обеспечивая при этом более длительный цикл расширения, создавая большую выходную механическую мощность и снижая температуру выхлопных газов.

Бензиновые двигатели

В бензиновых (бензиновых) двигателях, используемых в легковых автомобилях в течение последних 20 лет, степень сжатия обычно составляет от 8∶1 до 121. Некоторые серийные двигатели использовали более высокую степень сжатия, в том числе:

  • Автомобили 1955–1972 гг., Предназначенные для работы на высокооктановом этилированном бензине , допускавшем степень сжатия до 13∶1.
  • Некоторые двигатели Mazda SkyActiv, выпускаемые с 2012 года, имеют степень сжатия до 14,0∶1. Двигатель SkyActiv достигает этой степени сжатия с обычным неэтилированным бензином (95 RON в Соединенном Королевстве) за счет улучшенной очистки выхлопных газов (что обеспечивает как можно более низкую температуру цилиндра перед тактом впуска) в дополнение к прямому впрыску.
  • Ferrari 458 Speciale 2014 года также имеет степень сжатия 14,0À1.

Когда используется принудительная индукция (например, турбокомпрессор или нагнетатель ), степень сжатия часто ниже, чем у двигателей без наддува . Это происходит из-за того, что турбокомпрессор / нагнетатель уже сжал воздух перед его поступлением в цилиндры. Двигатели, использующие впрыск топлива через порт, обычно имеют более низкое давление наддува и / или степень сжатия, чем двигатели с прямым впрыском, поскольку впрыск топлива через порт вызывает совместный нагрев смеси воздуха и топлива, что приводит к детонации. И наоборот, двигатели с прямым впрыском могут работать с более высоким наддувом, потому что нагретый воздух не взорвется без топлива.

Более высокие степени сжатия могут сделать бензиновые двигатели подверженными детонации (также известной как «детонация», «преждевременное зажигание» или «стук»), если используется топливо с более низким октановым числом. Это может снизить эффективность или повредить двигатель, если отсутствуют датчики детонации, изменяющие угол опережения зажигания.

Дизельные двигатели

Дизельные двигатели используют более высокие степени сжатия, чем бензиновые двигатели, потому что отсутствие свечи зажигания означает, что степень сжатия должна повышать температуру воздуха в цилиндре в достаточной степени для воспламенения дизеля с использованием воспламенения от сжатия . Степень сжатия часто составляет от 14 ± 1 до 23 ± 1 для дизельных двигателей с прямым впрыском и от 18 ± 1 до 23 ± 1 для дизельных двигателей с непрямым впрыском .

Другое топливо

Степень сжатия может быть выше в двигателях, работающих исключительно на сжиженном нефтяном газе (LPG или «пропановый автогаз») или на сжатом природном газе из-за более высокого октанового числа этих видов топлива.

В керосиновых двигателях обычно используется степень сжатия 6,5 или ниже. Бензиновый двигатель парафина версия Фергюсон TE20 трактора имела степень сжатия 4.5:1 для работы на тракторе испарения масла с октановым числом от 55 до 70 лет .

Двигатели для автоспорта

Двигатели для автоспорта часто работают на высокооктановом бензине и поэтому могут использовать более высокую степень сжатия. Например, в двигателях мотогонок могут использоваться степени сжатия до 14,7∶1, и обычно встречаются мотоциклы с коэффициентами сжатия выше 12,0∶1, рассчитанные на топливо с октановым числом 86 или 87.

Этанол и метанол могут иметь значительно более высокие степени сжатия, чем бензин. Гоночные двигатели, работающие на метаноле и этаноле, часто имеют степень сжатия от 14∶1 до 16∶1.

Математическая формула

В поршневом двигателе статическая степень сжатия ( ) - это соотношение между объемом цилиндра и камеры сгорания, когда поршень находится в нижней части своего хода , и объемом камеры сгорания, когда поршень находится в верхней части своего хода. инсульт . Поэтому он рассчитывается по формуле Cр{\ displaystyle CR}

Cрзнак равноVd+VcVc{\ displaystyle {CR} = {\ frac {V_ {d} + V_ {c}} {V_ {c}}}}

Где:

Vd{\ displaystyle V_ {d}}= рабочий объем. Это объем внутри цилиндра, перемещаемый поршнем от начала такта сжатия до конца такта.
Vc{\ displaystyle V_ {c}}= объем зазора. Это объем пространства в цилиндре, оставшийся в конце такта сжатия.

Vd{\ displaystyle V_ {d}}можно оценить по формуле объема цилиндра

Vdзнак равноπ4б2s{\ displaystyle V_ {d} = {\ tfrac {\ pi} {4}} b ^ {2} s}

Где:

б{\ displaystyle b}= отверстие цилиндра (диаметр)
s{\ displaystyle s}= длина хода поршня

Из-за сложной формы его обычно измеряют напрямую. Часто это делается путем наполнения цилиндра жидкостью и последующего измерения объема использованной жидкости. Vc{\ displaystyle V_ {c}}

Двигатели с переменной степенью сжатия

В большинстве двигателей используется фиксированная степень сжатия, однако двигатель с переменной степенью сжатия может регулировать степень сжатия во время работы двигателя. Первый серийный двигатель с переменной степенью сжатия был представлен в 2019 году.

Переменная степень сжатия - это технология для регулировки степени сжатия двигателя внутреннего сгорания во время работы двигателя. Это сделано для повышения эффективности использования топлива при различных нагрузках. Двигатели с переменной степенью сжатия позволяют изменять объем над поршнем в верхней мертвой точке.

Более высокие нагрузки требуют более низких передаточных чисел для увеличения мощности, в то время как более низкие нагрузки требуют более высоких передаточных чисел для повышения эффективности, т.е. для снижения расхода топлива. При использовании в автомобилях это необходимо делать, поскольку двигатель работает в ответ на нагрузку и требования движения.

Infiniti QX50 2019 года - первый серийный автомобиль, в котором используется двигатель с переменной степенью сжатия.

Связь со степенью давления

Степень сжатия в зависимости от степени давления для воздуха

Исходя из предположений, что выполняется адиабатическое сжатие (т.е. что сжимаемый газ не получает тепловую энергию и что любое повышение температуры происходит исключительно из-за сжатия) и что воздух является идеальным газом , соотношение между степенью сжатия а общий коэффициент давления следующий:

Степень сжатия 2∶1 3∶1 5∶1 10∶1 15∶1 20∶1 25∶1 35∶1
Степень давления 2,64∶1 4,66∶1 9,52∶1 25.12∶1 44,31∶1 66,29∶1 90,60∶1 145∶1

Это соотношение выводится из следующего уравнения:

п1V1γзнак равноп2V2γ⇒п2п1знак равно(V1V2)γ{\ Displaystyle P_ {1} V_ {1} ^ {\ gamma} = P_ {2} V_ {2} ^ {\ gamma} \ Rightarrow {\ frac {P_ {2}} {P_ {1}}} = \ слева ({\ frac {V_ {1}} {V_ {2}}} \ right) ^ {\ gamma}}
где - отношение удельной теплоемкости (воздух: приблизительно 1,4)γ{\ displaystyle \ gamma}

Однако в большинстве реальных двигателей внутреннего сгорания соотношение удельных теплоемкостей изменяется с температурой, и возникают значительные отклонения от адиабатического поведения.

Степень динамического сжатия

Степень сжатия статического обсуждалось выше - рассчитывается исключительно на основе объемов камеры сгорания и цилиндра - не принимает во внимание любые газы входе или выходе из цилиндра во время такта сжатия. В большинстве автомобильных двигателей закрытие впускного клапана (который герметизирует цилиндр) происходит во время фазы сжатия (то есть после нижней мертвой точки , НМТ), что может привести к тому, что часть газов будет вытолкнута обратно через впускной клапан. С другой стороны, настройка и продувка впускного отверстия могут привести к тому, что в цилиндре будет захвачено большее количество газа, чем предполагает статический объем. Степень динамического сжатия учитывает эти факторы.

Степень динамического сжатия выше при более консервативной синхронизации впускного распредвала (т.е. вскоре после BDC) и ниже при более радикальной синхронизации впускного распредвала (т.е. позже после BDC). Тем не менее, степень динамического сжатия всегда ниже, чем степень статического сжатия. {\ gamma}}

где - политропное значение отношения удельной теплоемкости дымовых газов при имеющихся температурах (это компенсирует повышение температуры, вызванное сжатием, а также теплопотери в цилиндр)γ{\ displaystyle \ gamma}

В идеальных (адиабатических) условиях отношение удельной теплоты будет 1,4, но используется более низкое значение, обычно от 1,2 до 1,3, поскольку количество потерянного тепла будет варьироваться в зависимости от двигателя в зависимости от конструкции, размера и используемых материалов. Например, если степень статического сжатия составляет 10À1, а степень динамического сжатия составляет 7,5À1, полезное значение для давления в цилиндре будет 7,5 1,3 × атмосферное давление или 13,7  бар (относительно атмосферного давления).

Две поправки на динамическую степень сжатия влияют на давление в цилиндре в противоположных направлениях, но не в равной степени. Двигатель с высокой статической степенью сжатия и поздним закрытием впускного клапана будет иметь динамическую степень сжатия, аналогичную двигателю с более низкой степенью сжатия, но более ранним закрытием впускного клапана.

Смотрите также

Рекомендации

Степень сжатия

- Engleski-Hrvatski Rječnik

Primjer rečenice s «степень сжатия», prijevod memorije

добавить пример

и Степень «импульсного сжатия» превышает 150; или

EurLex-2 hr После группы путника и правила

ru Если часть файла была удалена, степень сжатия данных может быть отключена.

OpenSubtitles2018.v3 hr Без изумом ватреног оруья, особенного строения, т. Е. Тактики результата на поколении на тисуче храбрых людей

en Объемная степень сжатия (7):...

eurlex-diff-2018-06-20 hr Kako si znala da sam još živ?

и а. Степень «сжатия импульса» не более 150;

eurlex-diff-2018-06-20 ч Idi nađi Nick i bježite van.Ja ću te pokrivati ​​

en Степень "сжатия импульса" превышает 150; или

Eurlex2019 часов Ali ...... ti si zacijelo sve to znao

en Объемная степень сжатия (5)

eurlex-diff-2018-06-20 часов Rekla bih da znam

en 1. Степень «сжатия импульса» более 150; или

EurLex-2 hr Kako god kažete, gospođo

en 1. Степень "сжатия импульса" более 150; или

EurLex-2 hr Waltere, Peter je i to rasturio za projekt

en с неправильной степенью сжатия-тяги?

OpenSubtitles2018.v3 часов Nema groba ni spomenika

en Объемная степень сжатия (3):.

EurLex-2 hr Mogu li ih vidjeti other?

en Объемная степень сжатия:

Eurlex2019 часов Razmjena - Volim rizik

en Степень «импульсного сжатия» не более 150;

EurLex-2 hr IRA ostavi po # ili # trupala ovdje u New Yorku

en 1.Степень «сжатия импульса» более 150; или

EurLex-2 hr Dodaj točku

en Степень «сжатия импульса» более 150; или

EurLex-2 hr Rekla si "Boga ti, Shanna", онде, još pre kraja te rečenice ubacila si i "jebeni" da naglasiš svoju ljutnju. Hajde, bez svađe

en Pulse ' коэффициент не более 150;

Eurlex2019 часов Gdje je napeta, tamo je napeta poput strijele

en Степень сжатия импульса не более 150;

EurLex-2 часов Još nisam spremna da se suočim sa tim

en Степень «сжатия импульса» более 150; или

Eurlex2019 часов Jesi li ti Модель?

ru Объемная степень сжатия (2):

eurlex-diff-2018-06-20 часов Kontaktiraj Vrhovno vijeće

en Объем поршня и степень сжатия;

Eurlex2019 часов Francois, prošeći sa mnom

en Объемная степень сжатия (38):...

Eurlex2019 hr Ti nisi izgubio oca u ratu protiv te gamadi

Stranica 1. Pronađeno 85 rečenice podudaranje izraz степень сжатия.Pronađeno u 12 мс. погрешке. Они долазе из многих извора и не провжераю. Будите упозорени.

RSR Калькулятор статической степени сжатия



Статическую степень сжатия вашего двигателя легко вычислить, если вы знаете шесть измерений или объемов:

  • Диаметр цилиндра - Диаметр цилиндра
  • Ход - расстояние, на которое поршень проходит в цилиндре
  • Deck Height - Расстояние между верхом отверстия цилиндра и верхняя часть поршня, когда поршень находится в ВМТ (Top Dead В центре или на самом высоком месте
  • Толщина уплотненной прокладки головки блока цилиндров - обычно 0. 040 ", но зависит от производителя прокладки и области применения
  • Верхний объем поршня - если поршень имеет вогнутый, выпуклый или ямчатый, это влияет на степень сжатия.
  • Объем камеры сгорания - сколько открытого пространства в головке над цилиндром

Калькулятор статической степени сжатия

Take Out Window (Держите Mayo между своими....)

Если вы хотите взять формулы с собой и положить их в ящик для инструментов, они здесь. 16,387 - это число, которое переводит кубические дюймы в кубические сантиметры.

Смещение = (отверстие 2) 2 x 3,14 x ход x 16,387
Место под прокладку головки = (отверстие 2) 2 x 3,14 x Толщина прокладки x 16. 387064
Высота площадки = (отверстие 2) 2 x 3,14 x высота деки x 16,387064
Сжатый объем = Место для прокладки головки + пространство для высоты деки +
Верхний объем поршня + объем камеры сгорания
Объем без сжатия = Сжатый объем + смещение
Степень сжатия = Несжатый объем Сжатый объем

Калькулятор степени сжатия | BAR-TEK® Motorsport

Есть два способа:

  1. Выберите код для двигателя из раскрывающегося меню. Все значения будут заполнены автоматически, и вы можете «поиграть» с толщиной прокладки головки . Более толстые прокладки головки снижают степень сжатия.
  2. Вы можете заполнить все данные вручную в серых полях. Это имеет смысл, если кода вашего двигателя нет в нашем списке, или если вы внесли больших изменений в оборудование двигателя, например, на другие поршни.

Самый простой способ достичь желаемой степени сжатия - это толщина прокладки головки.Поэтому мы предлагаем многослойные прокладки головки из стали разной толщины . Этот тип прокладки головки блока цилиндров используется в автоспорте, поскольку обеспечивает наилучшее уплотнение в сочетании с надежностью. Имейте в виду, что каждая прокладка будет изготовлена ​​после вашего заказа. Поэтому, если желаемой толщины нет в наличии при заказе, может потребоваться некоторое время, прежде чем мы отправим ее вам. В дополнение к каждой сборке двигателя мы рекомендуем использовать также шпильки ARP вместе с новой прокладкой. Шпильки ARP намного прочнее, чем OEM-болты, поэтому они могут выдерживать больше наддува и оборотов двигателя.Кроме того, их можно использовать повторно столько раз, сколько потребуется.

Нажмите ЗДЕСЬ, чтобы перейти к прокладкам головки блока цилиндров.

Правильная степень сжатия очень важна для каждого двигателя.

Соотношение между объемом цилиндра и камерой сжатия известно как Степень сжатия (CR) . CR должен соответствовать конструкции или спецификации двигателя. Доступный вид топлива также является одним из ключевых факторов (октановый индекс). В принципе, можно сказать, что с более высоким октановым индексом CR двигателя может быть выше.

  • Слишком высокий CR или плохое топливо с низким октановым индексом может привести к отказу двигателя из-за детонационного сгорания!
  • Слишком низкий CR приведет к неэффективному сгоранию и падению мощности. Двигатель будет тормозить и тормозить во время разгона. Пиковая мощность также будет низкой.

Какую степень сжатия мне выбрать?

Тюнинг двигателя означает, что нам нужно на больше мощности . Это можно сделать с помощью , увеличивающего наддув на двигателе с турбонаддувом. До определенного предела может сохраняться исходная степень сжатия, необходимо обновить только программное обеспечение ECU для более высокого наддува.Но если вы планируете более мощный турбонаддув, необходимо снизить степень сжатия, чтобы избежать детонации при сгорании. Больше наддува означает большее наполнение цилиндра и, следовательно, возрастает риск детонации. Новые двигатели имеют хороший контроль детонации, поэтому они распознают, когда сгорание не в идеальном диапазоне, но эта функция безопасности не должна действовать постоянно. Это просто из соображений безопасности, например, если будет использоваться топливо с низким октановым индексом. Контроль детонации уменьшает зажигание, поэтому мощность двигателя будет потеряна, чтобы защитить двигатель от повреждений.

Цель должна заключаться в том, чтобы найти правильную степень сжатия для настройки вашего двигателя, качества топлива и наддува.

Примеры хорошей настройки двигателя:

Двигатель 1.8T (20 В), который использовался в Golf MK4 или Audi TT до 2005 года:

Garrett GTX28 Turbo, 102 Octan топлива = лучший CR 8,5: 1

Макс. выходная мощность с нашим тюнингом ECU 330 л.с.

Двигатель 2,0 л TFSI , который использовался в Golf MK5 или Audi A3 до 2012 года:

KKK Upgrade Turbo V2 BAR-TEK, 102 октановое топливо = наилучшее CR: 9: 1

Макс.выходная мощность с нашим тюнингом ECU 420 л.с.

Двигатель 2,5 л TFSI , используемый в Audi RS3 или TTRS:

Garrett GTX 35 Turbo, 102 октановое топливо = лучший CR 9: 1

Макс. выходная мощность с нашим тюнингом ECU 750 л.с.

Как вы можете видеть на этих трех различных настройках двигателя, best CR всегда отличается от .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
