Ремонт Иж Ода : Передняя подвеска
- Руководства по ремонту
- Руководство по ремонту Иж Ода 2126 1991-2004 г.в.
- Передняя подвеска

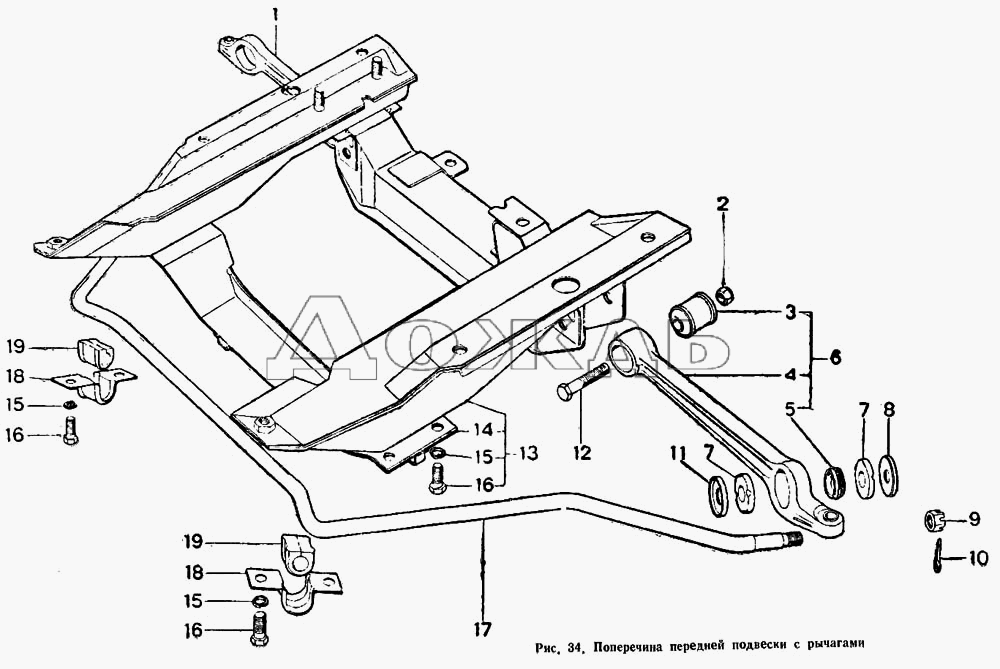

Передняя подвеска: 1 — болт; 2 — пружинная шайба; 3 — кронштейн; 4 — втулка; 5 — штанга стабилизатора; б — передняя поперечина; 7- шайба; 8- резиновая втулка; 9- пластмассовая втулка; 10 -гайка; 11 — шплинт; 12 — верхняя опора стойки; 13 — опорная чашка; 14 — упорный подшипник; 15 — пружина стойки; 16 — чехол; 17 — амортизаторная стойка; 18 — подрамник; 19 — рычаг; 20 — поворотный кулак; 21 — шаровая опора
Описание конструкции
Основной элемент передней подвески — подрамник, к которому крепятся рычаги передней подвески, штанга стабилизатора поперечной устойчивости, а также опоры двигателя и рулевой механизм. Подрамник прикреплен к лонжеронам кузова четырьмя шпильками с гайками.
Передняя подвеска — независимая, типа качающаяся свеча, с направляющими пружинными стойками. Внутренним концом рычаг подвески через сайлент-блок крепится к кронштейну подрамника, наружным — через шаровую опору к поворотному кулаку.
Направляющая пружинная стойка состоит из амортизаторной стойки, витой цилиндрической пружины, пенополиуретанового буфера хода сжатия, защитного чехла штока, верхней чашки с подшипником и верхней опоры. Амортизаторная стойка крепится к поворотному кулаку двумя болтами. Верхний болт имеет две эксцентриковых шайбы, которые при повороте болта позволяют регулировать развал переднего колеса.

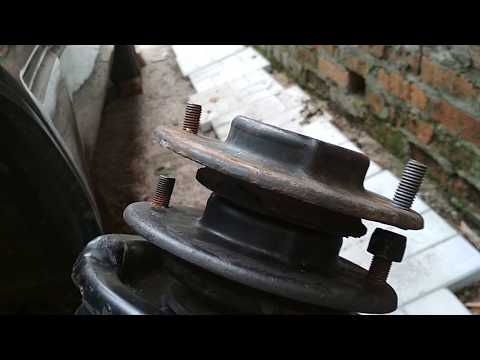

Верхняя опора крепится двумя гайками к чашке брызговика кузова. Резиновый элемент опоры позволяет стойке качаться при ходе подвески и повороте автомобиля. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя можно заменить амортизаторную стойку либо установить в ее корпус ремонтный картридж (патрон).
Концы штанги стабилизатора поперечной устойчивости входят в отверстия рычагов подвески, в которых установлены резиновые и пластмассовые втулки. Средней частью штанга крепится через резиновые втулки к передней части подрамника.
В ступице переднего колеса установлен двухрядный радиально-упорный подшипник закрытого типа (такой же подшипник устанавливается в передней ступице переднеприводных автомобилей ВАЗ). На цапфе поворотного кулака подшипник со ступицей удерживаются гайкой, которая затягивается при сборке узла предписанным моментом (см. «Приложения» ) и в процессе эксплуатации подтяжке не подлежит, а подшипник не требует регулировки и пополнения смазки в течение всего срока службы — только заменяется при износе.
Скачать информацию со страницы
↓ Комментарии ↓
1.
Общие сведения
1.0 Общие сведения
1.1 Технические характеристики автомобилей
1.2 Идетификационные номера автомобиля и двигателя
2. Двигатель УМПО-331
2.0 Двигатель УМПО-331
2.1 Описание конструкции
2.2 Замена масла
2.3 Замена прокладки крышки головки блока цилиндров
2.4 Проверка и регулировка тепловых зазоров в приводе клапанов
2.5 Регулировка натяжения цепи привода распределительного вала
2.6 Снятие натяжителя цепи
2.7 Снятие привода распределителя зажигания
2.8 Снятие цепи привода распределительного вала
2.9 Замена переднего сальника коленчатого вала
3. Двигатель ВАЗ-2106
3.0 Двигатель ВАЗ-2106
3.1 Описание конструкции
3.2 Замена масла
3.3 Замена прокладки крышки головки блока цилиндров
3.4 Проверка и регулировка тепловых зазоров в приводе клапанов
3.5 Регулировка натяжения цепи привода распределительного вала
3.6 Снятие успокоителя цепи привода распределительного вала
3.7 Снятие натяжителя цепи привода распределительного вала
3.8 Снятие распределительного вала и рычагов привода клапанов
3.
4. Система охлаждения
4.0 Система охлаждения
4.1 Описание конструкции
4.2 Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости на автомобиле с двигателем УМПО-331
4.3 Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости на автомобиле с двигателем ВАЗ-2106
4.4 Замена охлаждающей жидкости на автомобиле с двигателем УМПО-331
4.5 Замена охлаждающей жидкости на автомобиле с двигателем ВАЗ-2106
4.6 Снятие и проверка термостата на автомобиле с двигателем УМПО-331
4.7 Снятие и проверка термостата на автомобиле с двигателем ВАЗ-2106
4.8 Снятие расширительного бачка
4.9 Замена датчика температуры охлаждающей жидкости для комбинации приборов на автомобиле с двигателем УМПО-331
5. Система питания
5.0 Система питания
5.1 Описание конструкции
5.2 Замена топливного фильтра тонкой очистки
5.3 Замена сменного элемента воздушного фильтра
5.4 Снятие корпуса воздушного фильтра
5.
5 Снятие топливного насоса на автомобиле с двигателем УМПО-331
5.6 Снятие топливного насоса на автомобиле с двигателем ВАЗ-2106
5.7 Разборка топливного насоса
5.8 Снятие топливного бака и топливоприемника
5.9 Снятие троса привода дроссельных заслонок карбюратора
6. Карбюратор
6.0 Карбюратор
6.1 Описание конструкции
6.2 Регулировки карбюраторов «Озон»
6.3 Снятие карбюратора
6.4 Разборка карбюратора
6.5 Разборка карбюратора ДААЗ-2140-1107010-70
6.6 Разборка карбюратора ДААЗ-2107-1107010
7. Система зажигания двигателя УМПО-331
7.0 Система зажигания двигателя УМПО-331
7.1 Описание конструкции
7.2 Замена свечей зажигания
7.3 Снятие крышки и ротора распределителя зажигания
7.4 Смазка распределителя зажигания
7.5 Регулировка момента зажигания
7.6 Проверка и регулировка зазора между контактами прерывателя
7.7 Снятие распределителя зажигания
7.8 Разборка распределителя зажигания
7.9 Снятие конденсатора
8. Система зажигания двигателя ВАЗ-2106
8.
0 Система зажигания двигателя ВАЗ-2106
8.1 Описание конструкции
8.2 Замена свечей зажигания
8.3 Снятие крышки распределителя зажигания
8.4 Снятие ротора распределителя зажигания
8.5 Смазка распределителя зажигания
8.6 Регулировка момента зажигания
8.7 Проверка и регулировка зазора между контактами прерывателя
8.8 Снятие распределителя зажигания
8.9 Разборка распределителя зажигания
9. Система выпуска отработавших газов
9.0 Система выпуска отработавших газов
9.1 Описание конструкции
9.2 Снятие приемной трубы на автомобиле с двигателем УМПО-331
9.3 Снятие приемной трубы на автомобиле с двигателем ВАЗ-2106
9.4 Снятие резонатора
9.5 Снятие глушителя
10. Сцепление
10.0 Сцепление
10.1 Описание конструкции
10.2 Регулировка привода выключения сцепления
10.3 Прокачка гидропривода сцепления
10.4 Снятие главного цилиндра гидропривода сцепления
10.5 Снятие гибкого шланга гидропривода сцепления
10.6 Снятие рабочего цилиндра гидропривода сцепления на автомобиле с двигателем УМПО-331
10.
7 Снятие рабочего цилиндра гидропривода сцепления на автомобиле с двигателем ВАЗ-2106
10.8 Замена кожуха и ведомого диска сцепления на автомобиле с двигателем УМПО-331
10.9 Замена кожуха и ведомого диска сцепления на автомобиле с двигателем ВАЗ-2106
11. Коробка передач ИЖ-2126
11.0 Коробка передач ИЖ-2126
11.1 Описание конструкции
11.2 Замена масла
11.3 Замена сальника вторичного вала
11.4 Снятие привода спидометра
11.5 Снятие и установка коробки передач на автомобиле с двигателем УМПО-331
11.6 Снятие и установка коробки передач на автомобиле с двигателем ВАЗ-2106
11.7 Замена сальника первичного вала коробки передач на автомобиле с двигателем УМПО-331
11.8 Замена сальника первичного вала коробки передач на автомобиле с двигателем ВАЗ-2106
11.9 Замена переднего подшипника первичного вала коробки передач
12. Коробка передач ВАЗ-21074
12.0 Коробка передач ВАЗ-21074
12.1 Описание конструкции
12.2 Замена масла
12.3 Замена сальника первичного вала
12.4 Замена сальника вторичного вала
12.
13. Карданная передача
13.0 Карданная передача
13.1 Описание конструкции
13.2 Смазка шлицевого соединения карданного вала
13.3 Снятие карданной передачи
13.4 Замена сальника шлицевого соединения фланца эластичной муфты и хвостовика переднего карданного вала
13.5 Снятие эластичной муфты
13.6 Разборка карданного шарнира
13.7 Замена промежуточной опоры
14. Задний мост
14.0 Задний мост
14.1 Описание конструкции
14.2 Замена масла в заднем мосту
14.3 Снятие полуоси и замена сальника
14.4 Замена сальника ведущей шестерни главной передачи
14.5 Снятие балки заднего моста
14.6 Разборка и сборка редуктора заднего моста
15. Передняя подвеска
15.0 Передняя подвеска
15.1 Описание конструкции
15.2 Углы установки передних колес
15.3 Снятие шаровой опоры
15.4 Снятие рычага
15.5 Снятие стабилизатора поперечной устойчивости
15.
16. Задняя подвеска
16.0 Задняя подвеска
16.1 Описание конструкции
16.2 Снятие амортизатора
16.3 Снятие пружины
16.4 Снятие верхней штанги
16.5 Снятие нижней штанги
16.6 Снятие поперечной штанги
17. Рулевое управление
17.0 Рулевое управление
17.1 Описание конструкции
17.2 Регулировка рулевого механизма
17.3 Снятие рулевого колеса
17.4 Снятие рулевой колонки
17.5 Снятие нижнего карданного шарнира
17.6 Снятие наружного наконечника рулевой тяги
17.7 Замена чехла рейки
17.8 Снятие рулевого механизма
17.9 Разборка рулевого механизма
18. Тормозная система
18.0 Тормозная система
18.1 Описание конструкции
18.2 Прокачка тормозов
18.3 Замена передних тормозных колодок
18.4 Замена задних тормозных колодок
18.5 Снятие главного тормозного цилиндра
18.6 Снятие вакуумного усилителя тормозов и регулировка свободного хода педали тормоза
18.7 Снятие педального узла
18.
19. Электрооборудование
19.0 Электрооборудование
19.1 Общие сведения
19.2 Замена предохранителей и реле
19.3 Снятие монтажного блока
19.4 Выключатель зажикания
19.5 Снятие выключателя зажигания
19.6 Аккумуляторная батарея
19.7 Электродвигатель вентилятора системы охлаждения
19.8. Генератор
19.9. Стартер
19.10. Фары
19.15. Контрольные приборы
19.16. Система управления экономайзером принудительного холостого хода (ЭПХХ)
20. Кузов
20.0 Кузов
20.1 Описание конструкции
20.2 Снятие решетки радиатора
20.3 Снятие замка капота
20.4 Снятие капота
20.5 Снятие брызговика двигателя
20.6 Снятие переднего бампера
20.7 Снятие переднего крыла
20.8 Замена ветрового стекла
20.9 Снятие наружного зеркала заднего вида
21. Система вентиляции и отопления
21.0 Система вентиляции и отопления
21.1 Описание конструкции
21.2 Снятие крана отопителя
21.3 Снятие воздухонагнетателя и вентилятора отопителя
21. 4 Снятие дополнительного резистора вентилятора отопителя
21.5 Снятие радиатора отопителя
21.6 Снятие корпуса отопителя, блока управления отопителем и воздуховодов панели приборов
21.7 Снятие воздуховода подачи воздуха в заднюю часть салона
22. Особенности конструкции автомобиля ИЖ-2717
22.0 Особенности конструкции автомобиля ИЖ-2717
22.1 Особенности конструкции
22.2 Элементы системы выпуска отработавших газов
22.3 Снятие амортизатора задней подвески
22.4 Снятие рессоры
22.5 Снятие заднего фонаря, замена ламп
22.6 Снятие плафонов освещения номерного знака
22.7 Снятие газонаполненных упоров двери колпака
22.8 Снятие замка двери колпака и его приводов
22.9 Снятие двери колпака
23. Приложение
23.0 Приложение
23.1 Диагностика неисправностей двигателя и его систем
23.2 Диагностика неисправностей сцепления
23.3 Диагностика неисправностей коробки передач
23.4 Диагностика неисправностей карданной передачи, заднего моста, ходовой части, рулевого управления и тормозной системы
23. 5 Диагностика неисправностей кузова
23.6 Диагностика неисправностей генератора
23.7 Диагностика неисправностей аккумуляторной батареи
23.8 Диагностика неисправностей системы зажигания
23.9 Диагностика неисправностей стартера
24. Уход за кузовом автомобиля
24.0 Уход за кузовом автомобиля
24.1 Мойка кузова
24.2 Сохранение и защита лакокрасочного покрытия
|
Причина неисправности |
Способ устранения |
|
Шум и стук в подвеске при движении автомобиля | |
| Неисправны стойки подвески | Замените или отремонтируйте стойки |
| Ослабли болты, крепящие штангу стабилизатора поперечной устойчивости к кузову. Износ резиновых подушек растяжек или штанги | Подтяните болты, замените изношенные подушки |
| Ослабло крепление верхней опоры стойки подвески к кузову | Подтяните гайки крепления верхней опоры |
| Осадка, разрушение резинового элемента опоры стойки | Замените резиновый элемент опоры стойки |
| Износ резинометаллических шарниров рычагов подвески, растяжек или стоек штанги стабилизатора | Замените шарниры |
| Износ шарового шарнира рычага подвески | Замените шаровой шарнир |
| Осадка или поломка пружины подвески | Замените пружину |
| Разрушение буфера хода сжатия | Замените буфер |
| Большой дисбаланс колес | Отбалансируйте колеса |
|
Подтекание жидкости из стойки (амортизатора задней подвески) | |
| Износ или разрушение сальника штока | Замените сальник |
| Забоины, задиры на штоке, повреждение хромового покрытия | Замените изношенный или поврежденный шток и сальник |
| Усадка или повреждение уплотнительного кольца корпуса стойки (резервуара амортизатора) | Замените кольцо |
|
Недостаточное сопротивление стойки подвески (амортизатора задней подвески) при ходе отдачи | |
| Негерметичность клапана отдачи или перепускного клапана | Замените поврежденные детали или устраните их неисправности |
| Недостаточное количество жидкости вследствие утечки |
Замените поврежденные детали и залейте жидкость |
| Задиры на цилиндре и поршневом кольце | Замените поврежденные детали и жидкость |
| Износ или повреждение фторопластового слоя направляющей втулки | Замените направляющую втулку |
| Осадка пружины клапана отдачи | Замените пружину |
| Наличие в жидкости посторонних примесей | Профильтруйте жидкость или замените ее |
|
Недостаточное сопротивление стойки подвески (амортизатора задней подвески) при ходе сжатия | |
| Негерметичность клапана сжатия | Замените поврежденные детали или устраните их неисправности |
| Недостаточное количество жидкости из-за утечки | Замените поврежденные детали и залейте жидкость |
| Износ штока или повреждение фторопластового слоя направляющей втулки | Замените изношенные детали |
| Наличие в жидкости посторонних примесей | Профильтруйте или замените жидкость |
| Износ, деформация или разрушение дисков клапанов сжатия | Замените изношенные или поврежденные диски |
|
Частые «пробои» подвески | |
| Осадка пружины подвески | Замените пружину |
| Не работает стойка (амортизатор задней подвески) | Замените или отремонтируйте стойку (амортизатор задней подвески) |
|
Увеличенный зазор в шаровом шарнире | |
| Износ трущихся поверхностей деталей шарового шарнира в результате загрязнения, вызванного негерметичностью или повреждением чехла | Замените шаровой шарнир |
|
Увод автомобиля от прямолинейного движения | |
| Разное давление воздуха в шинах | Установите нормальное давление |
| Нарушение углов установки колес | Отрегулируйте углы установки колес |
| Разрушение резинового элемента одной из опор стоек подвески | Замените резиновый элемент опоры стойки |
| Неодинаковая упругость пружин подвески | Замените пружину, потерявшую упругость |
| Значительная разность в износе шин | Замените изношенные шины |
| Повышенный дисбаланс передних колес | Отбалансируйте колеса |
|
Повышенный износ протектора шин | |
| Слишком резкие разгоны с пробуксовкой колес | Избегайте резких разгонов |
| Частое пользование тормозами с блокировкой колес | При торможении не доводите колеса до блокировки |
| Нарушены углы установки колес | Отрегулируйте углы установки колес |
| Перегрузка автомобиля | Не превышайте допустимых нагрузок, указанных в руководстве по эксплуатации |
|
Неравномерный износ протектора шин | |
| Повышенная скорость на повороте | Снижайте скорость на повороте |
| Большой износ шаровых шарниров рычагов подвески и резинометаллических шарниров | Отремонтируйте подвеску |
| Дисбаланс колес | Отбалансируйте колеса |
Снятие руля.
Как снять руль. Сделай сам в машине!Сколько стоит модуль ГУР на ИЖ 2126 Ода?
Сколько стоит замена модуля электродвигателя усилителя рулевого управления? Стоимость вспомогательного модуля усилителя руля на вторичном рынке может варьироваться от 300 до 500 долларов. Цены варьируются в зависимости от нескольких факторов, таких как бренд, гарантия, серия и соответствие продукта.
Как поменять модуль ГУР на ИЖ 2126 Ода?
Как заменить насос гидроусилителя руля. У нас есть питающий шланг, который идет к насосу гидроусилителя руля под автомобилем, прежде чем мы что-либо здесь снимем, первое, что нам нужно сделать, это залезть под машину и снять насос гидроусилителя руля.
Сколько стоит ремонт ГУР на ИЖ 2126 Ода?
В большинстве случаев ремонт системы гидроусилителя рулевого управления стоит от 500 до 650 долларов.
Что значит, когда руль не поворачивается?
Давление в шинах влияет не только на шины! Неправильное давление в шинах может затруднить поворот рулевого колеса, особенно когда давление в шинах слишком низкое. Это одна из причин, почему важно регулярно проверять давление в шинах и при необходимости регулировать его.
Можно ли устранить проблемы с электроусилителем руля на ИЖ 2126 Ода?
Эту проблему можно устранить самостоятельно, но если вы не знаете, как устранить проблемы с электроусилителем руля, обратитесь к сертифицированному механику.
Можно ли ездить с горящей лампочкой EPS на ИЖ 2126 Ода?
Если вам не мешают какие-либо негативные побочные эффекты, и вы чувствуете, что можете безопасно управлять своим автомобилем, вы можете продолжать управлять своим ИЖ 2126 Ода до назначенного времени.
Есть ли у Silverado электроруль на ИЖ 2126 Ода?
Для оптимизации ощущения рулевого управления и радиуса поворота нового поколения Silverado размер электродвигателя рулевого управления был увеличен для обеспечения более высокой мощности. Эта система также очень эффективна и легко настраивается, обеспечивая стабильное ощущение дороги.
Сколько стоит электроусилитель руля на ИЖ 2126 Ода?
Рулевое управление с электроусилителем не обязательно является новинкой на вторичном рынке, но поскольку стоимость большинства комплектов универсальных компонентов составляет около 1000 долларов, эта жемчужина со свалки за 150 долларов станет идеальным донором.
Какие 3 распространенные проблемы могут возникнуть с системами рулевого управления или подвески на ИЖ 2126 Ода?
Диагностика и понимание 5 наиболее распространенных проблем с рулевым управлением
- Жидкость для маломощного рулевого управления
- Утечки жидкости гидроусилителя руля
- Неисправность крепления рулевой рейки
- Поврежденный или изношенный ремень гидроусилителя руля
- Плохие подшипники стойки или рулевые тяги
Может ли разряженный аккумулятор ИЖ 2126 Ода вызвать проблемы с усилителем руля?
Ответ CarsGuide. Усилитель руля — это электрическая система, поэтому проблема с аккумулятором может повлиять на работу усилителя. Вы все еще должны быть в состоянии управлять автомобилем даже без помощи усилителя.
Добавить комментарий
Комментарии к теме Снятие руля ИЖ 2126 Ода
Кирби
Японка упала и встала) Упал от смеха ахахахаа)
Toyota Lexus Tarlan Tarlan это те машины перед которыми я снимаю шляпу если ты не сын миллионера и тебе не по карману ремонтировать машины и бмв и всякую хрень каждые 3000км то бери тойоты, хонды, лексусы, я клянусь, что не пожалею
Джонни
Здравствуйте, Сергей. Сравнивать их невозможно. Это автомобили разного класса. Legacy B4 относится к классу спортивных седанов. Toyota Crown является образцовым японским седаном элитного класса, хотя после 2003 года автомобили Celsior и Majesta ушли вперед в классе люкс. С уважением, Анатолий.
Башир Тертюк
Срочно?в пробку
Сер
3:44 поближе
Пролетов Абдумалик
сначала машины не тюнингуем, а потом «плохие машины не ездят»
Модест
После 3-й форзы эта игра кажется очень плохой
Васько
Спасибо для ралли, а Форзу все равно снимают)
Мераб
Единственное не нравится салон бизнес
Алер
большая узловая сборка в Украине, только диски
Эдвард
Брат, ты красавчик, будь здоров, Ты мне помог!
Ави Липачева
Привет попробуй поиграть без руля
Долин
Проходи гонки от третьего лица иногда, пожалуйста, хочу увидеть машину в гонке)
Паулита
2 на
2 моторы неубиваемые, цена всегда низкая, потому что спрос на малый
Ларами
*Веста мертвая невеста)*.
Домащенко Жандос
Не судьба поставить сигналку, чтоб фары не…
3. Прокачал ГУР
Китайские реплики автоклоны
Ода’ИЖ-2126 снятие руля,замена руля разъем переключателя.
Установка электроусилителя руля (ЭУР) на классику
Подготовка к покраске автомобиля иж ода
Замена ламп в панели приборов NARVA 171774002 на Ford Scorpio
Infiniti Q50 2015
LEXUS ES5 L
Снятие подушки безопасности водителя Opel astra h Часть 2
Замена ГБЦ Hyundai i30. Чиним и ремонтируем
Двигатель Fiat для Doblo 2005-2015
Сайлентблок заднего продольного рычага Dodge Avenger | Полиуретан Dodge Avenger 5085 418AC
Куда уходит антифриз из бака Chrysler Dodge? пропадает антифриз из бака Крайслер
Оживление Lexus LS400 8(Разборка двигателя до ГБЦ)
Ремонт блока цилиндров двигателя Audi A4 2. 0 TFSI Шлифовка Растачивание Обжимка Сварка втулки
Прокатиться на Mersedes GLA AMG по Московскому шоссе
При хозяине рукажоп. Заключительный ремонт chery QQ.
Nissan Qashqai MR20DE Двигатель Ремонт часть1
Выгоняет антифриз 2
Как быстро притереть клапана своими руками
Фидан
Сиденье от какой машины?
Эльмар
А развал то надо делать?
Бернхард
Тоже присоединяюсь к поздравлениям.С Новым Годом!!!вы даете много полезной информации.ребята,было бы больше видео,ведь очень много тем с ремонтом и доводкой соляриса !!!
Она Жещенкова
А если такого ключа нет, то можно ли такой шарик открутить и закрутить качественным длинным газовым ключом?
Warford
Здравствуйте такая ситуация-снял манжету и при небольшом нажатии на зубья рейки стук прекращается при повороте руля. .что это?
Jemimah
А прошивать после удаления нужно?
Winfred
Сам убедился и всем советую ставить только оригинал
Николь
Ну и подвеска 100% перекочевала с 1го поколения, так что косяки те же, там тоже было заметно, особенно зимой когда жижи набьют, тогда и возьмет. Пыльник стебля похож на колокольчик.
Delane
Где взять такие рельсы?
Правда
Крутой парень!!! Как всегда оценили! Как всегда оценю и чувство юмора!!!)
Наша Роднянская
Сан, ну ты опять перепутал, это не 16 клапанный двигатель, а 16 литровый)
Глушко
тоже удалил этот… Хочу снять клапана на гетце, теперь хочу удалить пришедший ему на смену i20, ибо эти дебильные рывки при переключении — это жопа.
