Ступица описание назначение виды ремонт замена фото видео.



Ступица – это деталь, которая являет собой подшипниковый узел, обеспечивающий соединение колес с подвеской. Иногда понятие «ступица» подразумевает под собой весь комплекс деталей, а иногда — лишь одну его часть (подшипниковый узел). В сегодняшней статье мы подробно расскажем вам о том, как устроен данный механизм и какую функцию выполняет.

Назначение автомобильной ступицы

Обычно автомобильная ступица соединяется с диском, спицами или ободом колеса. Подшипники зачастую устанавливаются в отверстие, которое находится в ступице. Такой механизм будет максимально прочным, если сделать автомобильную ступицу в два раза больше самого отверстия по диаметру. Если посмотреть на ступицу любого автомобиля, можно убедиться в этой особенности машинной конструкции. Для того чтобы избежать перекосов, ступицу обычно делают длиннее диаметра ее отверстия.
По сути, автомобильная ступица представляет собой вращающийся элемент подвески, к которому должны крепиться колеса машины. Если речь идет о ведущих колесах, ступица является элементами трансмиссии. Помимо колес, к ступице крепятся еще и тормоза. То же самое можно сказать и о фланцах полуосей. Они также закрепляются на ступицах. Особенно такая конструкция бывает характерна для грузовых автомобилей.

Можно сказать, что ступица используется для крепления автомобильных колес и дает им возможность вращаться. Даже тормозная система автомобилей завязана на такой важной детали, как ступицы. Обычно стандартные автомобильные ступицы изготавливаются из чугуна или различных сортов стали.

Особенности крепления ступицы к колесу

Ступица обычно крепится к колесу при помощи разнообразных подшипников. Крепление осуществляется на балку моста или ось вращения, которую еще называют цапфой. Также на ступице предусмотрено наличие фланца. На фланце обычно закрепляется диск колесного тормоза, если тормоза являются дисковыми. Если тормоза барабанные, осуществляется крепление барабана на фланце.

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.



Какие виды ступиц и подшипников бывают?

Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.

Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.

К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.

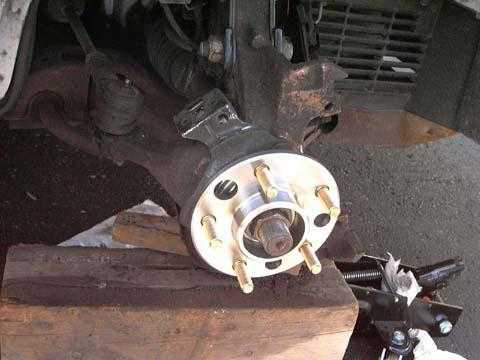

РЕМОНТ И ЗАМЕНА СТУПИЦ

Сама по себе ступица, фото которой можно увидеть в любом руководстве по ремонту – это достаточно прочная деталь, которая сама по себе редко ломается. Возможно искривление или поломка при сильном ударе в результате ДТП. При нормальных условиях эксплуатации ступица подлежит замене лишь в случае, когда подшипник не извлекается, или посадочное гнездо подшипника прослаблено, а наружная обойма не удерживается прочно.

Также следует производить замену при износе резьбового соединения колёсных болтов или шпилек. Если ступица колеса имеет съёмные подшипники, то срок её эксплуатации практически не ограничен. В технической литературе не указаны сведения о том, после какого пробега следует производить замену. Такое решение принимается для каждого конкретного авто при проведении ремонта или планового техосмотра.

Стандартные размеры ступицы

Разные модели автомобилей оборудованы разными по диаметру ступицами. Но всегда должно соблюдаться правило, что цилиндр ступицы может быть установлен на колес с минимальным допуском. Существует так называемая система DIA, которая устанавливает диаметры автомобильных колес. Если колеса будут меньше положенного им размера, их не получится установить на ступицу. Если же колеса будут больше, они будут просто болтаться. Иногда производители изготавливают колеса с достаточно большими диметрами. Правда для правильной установки диска на ступицу приходится применять специальные переходные кольца. В данном случае эти переходные кольца помогают обеспечить центровку колеса на ступице.


ПОХОЖИЕ СТАТЬИ:

  • Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Mercedes-Benz Concept седан — видео трейлер
  • Volkswagen c coupe gte: обзор,описание,фото,видео,комплектация.
  • Бмв е90: описание,обзор,фото,видео,комплектация,характеристики.
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Опель Зафира: обзор,описание,фото,видео,комплектация.
  • Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • КАК ПРОИЗВОДЯТ АВТОМОБИЛИ В ГЕРМАНИИ — немецкие авто видео.
  • Volkswagen Amarok 2017 года фото видео обзор описание комплектация.
  • Как выбрать самый экономичный кроссовер по расходу топлива?
  • Как правильно заправляться на заправке.
  • Знак 1.25 дорожные работы
  • Киа пиканто 2019: обзор,характеристики,комплектация,фото
  • Как завести машину в мороз: советы и решения
  • Машина не заводится — что ты можешь сделать сам и чего следует избегать?

seite1.ru

Ступица — Словарь автомеханика

Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя.

Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.


Виды ступиц и подшипников

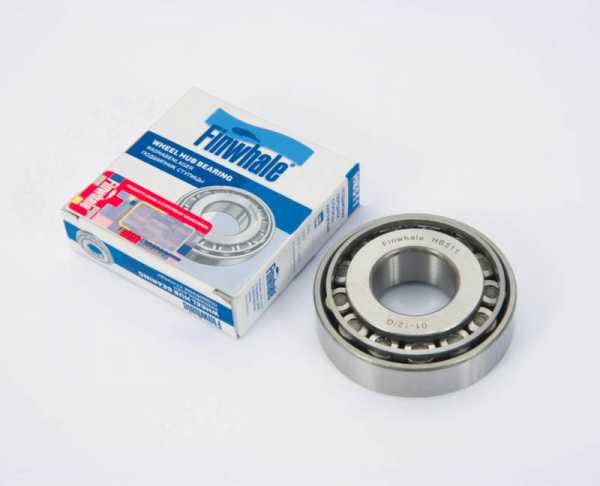

Наибольший груз среди всех автомобильных подшипников испытывает именно подшипник ступицы, который фактически удерживает всю массу автомобиля. Наивысшие значения нагрузки возникают в процессе движения, особенно при ускорении и торможении машины. При этом подшипник практически одновременно испытывает воздействие осевой и радиальной силы, что предъявляет очень высокие требования к его качеству.

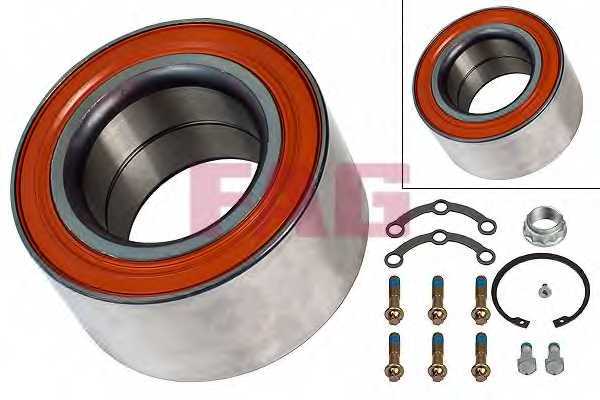

Подшипники ступицы

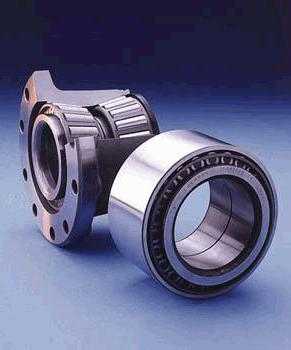

В современных автомобилях подшипник ступицы – это всегда подшипник качения, который состоит из двух колец (наружное и внутреннее) и распределяющего сепаратора, призванного удерживать на траектории и распределять по подшипнику тела качения, которыми выступают шарики, ролики или другие детали. По видам переносимой нагрузки ступичные подшипники бывают:

  1. радиальными;
  2. упорными;
  3. радиально-упорными;
  4. упорно-радиальными.

В современном автомобиле ступица, схема которой не является идентичной для всех моделей, может быть выполнена в различных конфигурациях. Так, в заднеприводных моделях преимущественно применяются стандартные однорядные роликовые подшипники, которых есть по два на каждой ступице. Все большее распространение приобретает схема с шариковыми радиально-упорными подшипниками, являющимися неотъемлемым элементом ступицы.

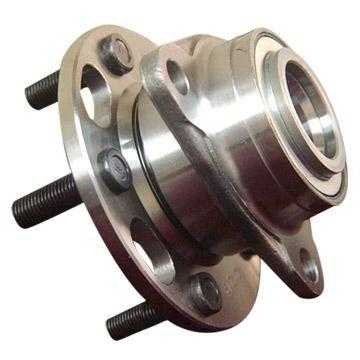

Устройство ступицы

В новых моделях с электронным управлением системами ступица колеса совмещена с системой ABS, а также датчиками скорости оборотов колес. Такие ступицы изготавливаются полностью закрытыми, они не являются разборными и ремонтопригодными, а их срок эксплуатации равен продолжительности использования автомобиля.


Причины и признаки поломки ступицы

Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.

Замену ступичного подшипника рекомендуется производить при помощи специального пресса, поскольку выпрессовка и запрессовка выколоткой и молотком может привести к деформации посадочных мест.

Поломка подшипника ступицы определяется по изменению звука работы подвески. Даже новички чаще всего слышат неладное при возникновении подобных неисправностей. При повороте руля в процессе движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то случилось. Также о проблемах с подшипником или ступицей будет свидетельствовать повышенный люфт колеса.

Увеличение износа ступичного подшипника даст о себе знать помимо шумов появлением вибраций через кузов. Если ничего не предпринять, со временем удары настолько усилятся, что локализировать их источник на слух и ощупь уже не получится. Естественно, это крайне пагубно повлияет не только на ходовую часть, но и на весь автомобиль в целом.

Повреждение сальника подшипника приводит к утечке смазки и быстрому выходу из строя, как подшипника, так и ступицы в целом.

В основном ступицы и их подшипники выходят из строя из-за износа. Также причиной может стать сильный удар в процессе движения, например при попадании в яму на скорости. Что касается ремонта, то его тип зависит от модели автомобиля и вида установленных на нем ступиц. Часто подшипники можно поменять отдельно, но нередко они меняются только вместе со ступицей.

Связанные термины

etlib.ru

Ступицы колеса - определение, устройство, назначение, устройство, задачи


Ступица – сердцевина во вращающемся механизме, с отверстием для посадки на вал/ось. Служит основной деталью колеса и подвески, предназначена для фиксации и установки колеса, а также всех его компонентов. Обеспечивает доступ к другим деталям в случае поломки, кроме тех ситуаций, когда выходит из строя тормозной барабан, диск или подшипник.

Классификация ступиц

Для ведущих управляемых и неуправляемых колес. Для неуправляемых: деталь устанавливается на ведущих осях легковых/грузовых автомобилях, в том числе и спецтехнике, но только с задним приводом. Для управляемых: ступица размещается на переднем мосту автотранспортных средств с передним приводом, оптимальна также и для полноприводных автомобилей.
Для ведомых управляемых и неуправляемых колес. Для управляемых колес: крепится на передних колесах, но для машин с задним приводом. Для неуправляемых: установка ступицы предусмотрена на задние колеса, но с передним приводом.

Функции и задачи ступиц

Ступица, как часть подшипника, обеспечивает колёсам автомобиля полноценное вращение. Все ступицы передают крутящий момент колесу, удерживают тормозную систему авто, крепят колесо к подвеске, вращают его вокруг оси. За счёт этого автомобиль осуществляет свою главную функцию – едет.
В передних и задних колёсах детали подшипника выполняют немного разные функции.
Основные задачи ступиц передних колёс – соединение диска с поворотным механизмом, торможение и движение автомобиля в целом, если он переднеприводный. Дело в том, что в этом случае именно через эту запчасть происходит вращение колеса. В заднеприводных автомобилях важными являются не только передние, но и задние ступицы. Они обеспечивают крутящий момент, ответственные за тормозной путь машины, оснащены датчиками движения и скорости (в современных иномарках).


Для чего нужна ступица колеса


  1. • передача крутящего момента колесу;
  2. • удержание узлов на полуоси;
  3. • обеспечение вращения колеса;
  4. • удержание барабана и тормозного диска;
  5. • фиксация диска колеса.

Конструкционные особенности

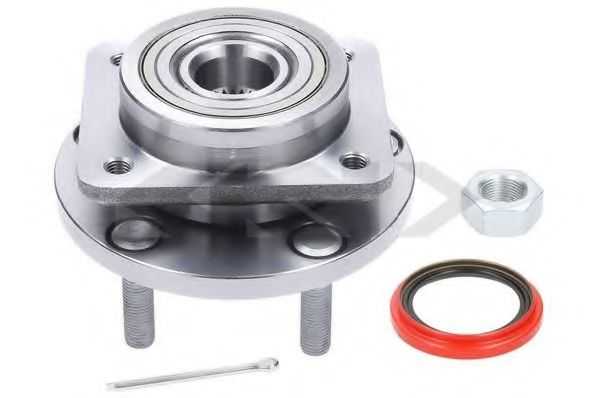

Конструкция ступицы состоит из обода со шпильками или отверстиями – они нужны для крепежа колеса. Во внутренней части изделия есть специальное посадочное место для подшипника. В запчасти есть также отверстие, чтобы установить полуось. А в дорогих современных авто можно также увидеть «гнездо» - это посадочное место для датчика АБС. Конструкция подшипника может отличаться: бывают конусообразные и роликовые. Бывают ещё шариковые, но их сейчас использовать не рекомендуют.

Чертеж ступицы


Назначение

Функциональные особенности детали в первую очередь сказываются на работе тормозного и рулевого управления. Благодаря работе ступицы осуществляется вращения колеса вокруг оси, при этом подвеска закреплена и надежно удерживается на посадочном месте.

Особенности крепления

Ступица крепится к подшипнику или двум, благодаря чему имеет возможность вращаться и передавать это вращение колесу. Металлическую запчасть прикрепляют шайбой или несколькими гайками. Само изделие устанавливают на край коленвала с помощью подшипника. Сейчас обычно ступицы крепят к роликовым или конусным подшипникам. Изделие для крепления колеса изготавливают из высокопрочного металла в виде цельнолитой болванки. Заготовку потом мастер обрабатывает на станке до готовой запчасти.

Для каких видов спецтехники применяется


  1. • строительной: бетономешалки, автокраны и экскаваторы;
  2. • подъемной: автовышки, краны-манипуляторы, погрузчики;
  3. • коммунальной: снегоуборочные машины;
  4. • сельскохозяйственной: уборочные машины;
  5. • дорожной: бетоноукладчики и асфальтоукладчики, а также катки.

Стандартные характеристики и размеры

Подшипниковые детали для крепления колёс изготавливают разного размера. Речь идёт о диаметре ступицы. Размерные характеристики запчасти всегда будут зависеть от марки автомобиля и размера колёсных дисков. Производители придерживаются правила: цилиндр металлического изделия должен всегда совпадать с размером колеса автомобиля. Определением этих параметров занимается специальная система – DLA. Дело в том, что большие колёса на ступицах маленького диаметра будут болтаться. Иногда для колёсных дисков большого диаметра, под которые не подходит стандартная ступица, устанавливают дополнительное переходное кольцо.

Причины поломки и замена ступицы

Из-за поломанной ступицы может барахлить тормозная система. Если вовремя обнаружить и устранить поломку детали, можно избежать серьёзных аварий и трат на более сложный ремонт. Причинами поломки детали подшипника могут стать: агрессивная и неаккуратная езда, «дрифтование», протирание брюхом автомобиля гравия, песка или грязевой жижи на дорогах, регулярное попадание колёсами в ямы и на кочки, перегруз. В некоторых случаях, запчасть может выйти из строя из-за изначального брака при сборке на заводе. Среди основных признаков выхода из строя запчасти – слабые толчки, неприятный звук, ощущение вибрации кузова, укачивание.

Определить поломку ступицы поможет стук и слух

- Первый способ – постучать о колесо ногой. От лёгких ударов шины не должны ни шататься, ни люфтовать. Если же ощутили шатание или заметили зазор между запчастями при постукивании, то это сигнал о поломке.

- Другой вариант – прислушаться во время езды. Если из-под колёс доносится неприятный режущий звук или любой другой посторонний шорох – деталь колеса следует немедленно заменить.

На передних и задних колёсах неисправность запчасти определяют по-разному.
На передних шинах это сделать проще. Нужно разогнать автомобиль до скорости 60 км/час и выше и повилять по дороге в разные стороны. Если поломался левый подшипник, то звук будет усиливаться на левом повороте, а если правый – соответственно при повороте вправо.
Неисправные ступицы на задних колёсах ведут себя иначе. Определить, какая поломалась – трудно. Бывает, что неприятный звук доносится справа, но сломана левая запчасть. Опытные автомобилисты советуют приподнять корму авто, после чего покрутить колесо в разные стороны. Одно и другое. Там, где услышите хруст, посторонний звук или обнаружите люфт – нужен ремонт либо замена детали.

Подшипники ступицы

Данная деталь представляет собой подшипник качения, состоящий из внутренних/наружных колец и сепаратора. Какие виды выделяют:

  1. • упорные;
  2. • радиальные;
  3. • упорно-радиальные;
  4. • радиально-упорные.

p-z-o.ru

Что такое ступица автомобиля?

Когда мы говорим об автомобиле, первая функция, о которой мы думаем, это, конечно, движение. Мощность мотора, совершенная работа коробки передач, точный и отзывчивый руль машины не имеют никакого значения, если нельзя всё это обратить во вращение колёс. Они постоянно в контакте с покрытием дороги, преодолевают сопротивление трения под весом автомобиля. Разумеется, они должны быть надёжно и прочно закреплены.

Важная деталь

Трансмиссия «снимает» мощность с мотора и передаёт её на ведущие колёса через валы. Если вы когда-нибудь меняли колесо (а это, скорее всего, так), то вы наверняка видели, что оно не прикручено прямо к валу или оси. Говоря о том, что такое ступица, мы как раз можем сослаться на ваш опыт: деталь, к которой вы прикручиваете колесо, — это она и есть. Ступица колеса второй частью, скрытой от ваших глаз, прикреплена к валу. Однако устройство ступицы переднего колеса немного более сложно, чем кажется на первый взгляд.

Ступица в автомобиле не должна просто дублировать вращение вала. Иначе производители не стали бы усложнять конструкцию и банально изменили бы его форму. Она насаживается на корпус вала и крепится к его вращающейся части, передавая его вращение на колёса с помощью шарикоподшипников. Это позволяет снять с колеса часть нагрузки при торможении и ускорении.

Ступица колеса постоянно находится под нагрузками, температурный режим её работы не отличается постоянством, а импульс крайне редко распределяется равномерно. Неудивительно, что такие популярные в наши дни в автомобилестроении материалы, как алюминий и карбон, инженерами до сих пор отвергаются. Они могут обладать какими угодно чудесными свойствами, но пока они не способны работать в таких условиях, они не конкуренты чугуну и стали.

Как сломать чугун

Разумеется, у каждого, кто видит ступицу колеса впервые, возникнет подобный вопрос. Но, как мы уже сказали выше, её устройство совсем не так просто, как кажется на первый взгляд. Наиболее распространённая причина неисправности ступицы автомобиля кроется в излишнем усердии при замене колёс. Слишком сильно закрученный болт срывается, и вот уже в движении вы можете услышать гул подшипника. Это значит, что ступицу придётся менять. Если же учитывать, что, помимо колеса, к ступице крепится ещё и тормозной диск, то ехать в гараж с этим звуком нужно незамедлительно. Как правило, поломка ступицы не является критичной неисправностью, но всё же тянуть не следует. Ступица заднего колеса в этом плане мало чем отличается от передней.

Кроме того, сломать ступицу (большой привет российским дорогам) можно и при быстрой езде по неровностям. Особенно губительно для этой детали ехать по таким поверхностям с перегрузом и не снижая скорости. Из более экзотических случаев можно выделить езду в заносе и вообще агрессивную езду с быстрыми разгонами и резким торможением с больших скоростей. Нарушение равновесия также может стать причиной. Например, когда вы проваливаетесь в грязь, ступица как раз находится в зоне повышенного риска.

Заключение

В автомобиле, который должен быть безопасным в движении, есть достаточно много критичных в этом плане деталей. За каждой из них нужно следить, своевременно менять или ремонтировать. Ступица колеса как раз является ярким представителем таких деталей. Её работа, возможно, не так заметна, но её роль трудно переоценить. От её исправной службы многое зависит, так что нужно прислушиваться к тому, не шумит ли подшипник на поворотах и в движении.

Помните, что чем аккуратнее и благоразумнее вы водите машину, тем безопаснее. Даже маленькая кочка не оставляет вашу машину без последствий, и регулярная езда по плохим дорогам с высокой скоростью в оптимистичном итоге заставит вас заниматься дорогостоящим ремонтом. Чтобы этого избежать, будьте внимательны и осторожны за рулём.

carextra.ru

Что такое ступица колеса. Предназначение, устройство и диагностика поломки.

Ступица колеса – это та деталь, с помощью которой производится установка транспортного средства на ось, которая называется цапфой.

В таком соединении подшипники, которыми оснащена ступица, являются важным элементов, причем не только самой ступицы, но и все ходовой части автомобиля. Именно подшипники ступицы несут ответственность за то, насколько управляем ваш автомобиль и, насколько безопасно его вождение.

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.

Какие виды ступиц и подшипников бывают?

Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.

Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.

К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.

Подшипники

В современных транспортных средствах подшипники ступицы всегда выполняют функцию качения. Они включают в себя два кольца, одно из которых – наружное, а второе, соответственно – внутреннее.

Также среди его составляющих деталей – сепаратор. Он используется для того, чтобы удерживать на определённой траектории тела качения, а также распределять их и по подшипнику. В качестве тел качения могут выступать различные шарики, а также ролики.

Ступичные подшипники можно разделить на несколько групп относительно вида переносимой нагрузки:

  • Радиальные подшипники.
  • Упорные.
  • Упорно-радиальные.
  • Радиально-упорные.

Схема ступицы не всегда идентична, она отличается у каждой отдельной модели, она может иметь несколько конфигураций. В автомобилях с задним приводом чаще всего можно встретить роликовые подшипники однорядного типа.

Ими оснащена каждая ступица в количестве двух подшипников. Также популярными становятся и подшипники с радиально-упорной схемой, неотъемлемой частью которой являются шариковые элементы.

Как устроена ступица?

Большинство современных автомобильных средств оснащены электронными системами управления, в таком случае ступицы колес обычно совмещаются с системой ABS. Также они соединены и с датчиками, которые контролируют и скорость оборота колёс. Эти ступицы полностью закрыты, их нет возможности разобрать, обратно собрать.

Именно поэтому при неисправности они не подлежат ремонту. Обычно срок эксплуатации таких колесных ступиц не может превысить общий срок использования и эксплуатации транспортного средства.

Как распознать поломки ступицы?

Состояние ступиц колес напрямую влияет на безопасность управления и эксплуатации транспортного средства, именно поэтому стоит внимательно следить за ними. Вывести из строя их можно при неосторожной и неправильно организованной замене колес, а также в процессе ремонта ходовой части.

Например, при неосторожном ремонте можно сорвать резьбу, это происходит при чересчур сильном закручивании болтов. Проблему такого характера сложно упустить из вида, поэтому она редко несет реальную опасность безопасности управления автомобилем.

Замена ступичного подшипника осуществляется при помощи пресса. К выбору его стоит подходить внимательно, он должен быть хорошего качества и соответствовать всем характеристикам ступицы. Это необходимо потому, что выпрессовка, а также и запрессовка выколоткой и молотком могут вызвать деформацию посадочных мест.

Неисправность в работе ступичного подшипника выдадут посторонние звуки, поломку этой детали всегда можно определить по измененным звукам подвески в процессе ее работы. Даже самый неопытный водитель не сможет не услышать эти нехарактерные для исправного транспортного средства звуки, поэтому упустить неисправность из вида довольно трудно.

При движении стоит осуществить поворот руля, и водитель услышит резкий, довольно громкий гул, это и сообщит ему о том, что с подшипником что-то не так. Также на проблему в его работе может указывать и увеличенный люфт колеса, и вибрация в области кузова.

Чаще всего сама ступица и ее подшипник ломаются вследствие сильного износа. Также частой причиной поломки может стать сильный улар, например, если на высокой скорости автомобиль попал в дорожную яму. Объем и характер ремонтных работ будет зависеть от конкретной модели авто, а также от типа ступиц, которые используются в нем.

При незначительных неисправностях можно осуществить текущий ремонт подшипника, но чаще всего прибегают к их замене, так как это менее хлопотно и не так затратно. Кроме того, подшипники чаще всего меняют не отдельно, а совместно с колесной ступицей.

Водителю не стоит игнорировать шумы, стуки, вибрацию, которые прямо указывают на поломку, так как это приведет к негативным последствиям. Если автовладелец вовремя не обратится в автосервис, ступичный подшипник будет изнашиваться все сильнее, то удары и стук станут очень сильными и определить их локализацию и причину появления будет гораздо труднее.

Такое состояние негативно влияет на только на саму ступицу, но и на ходовую часть транспортного средства, именно поэтому стоит внимательно относиться к любым подозрительным моментам в работе ступицы.

golifehack.ru

Подшипник ступицы описание виды диагностика замена фото видео.



Ступичный подшипник – один из важных элементов в автомобиле. При его отсутствии колеса попросту не будут вращаться. Данный элемент постоянно испытывает высокие нагрузки, поэтому его изготавливают только из качественных материалов. Но из-за больших пробегов автомобиля, а также по причине неправильной эксплуатации данная деталь может выйти из строя раньше. Специалисты рекомендуют ступичные подшипники менять сразу же, а иначе можно попасть в большие неприятности. Итак, давайте рассмотрим, что делать, если загудел ступичный подшипник, какое у него устройство и чем опасна езда с таким неисправным элементом.

На самом деле, гудение – это только первый сигнал. Дальше ситуация может развиваться быстро и стремительно. На фоне гудения детали водители начинают слышать треск, который исходит из района передних колес автомобиля. И вот в какой-то момент, когда подшипник не сможет выдержать оборотов, он разлетается вдребезги. О том, что случится дальше, легко догадаться. Вначале колесо заклинит, и в самый неподходящий момент автомобиль станет неуправляемым, и его понесет. Далее, сломается опора рычага подвески, а полуось деформируется. Ремонт подвески обойдется автовладельцу значительно дороже, нежели обычная замена ступичных подшипников.

Для самостоятельной диагностики нужно уметь «слышать» автомобиль. Чтобы знать, как определить, какой подшипник ступицы гудит, для начала следует познакомиться с устройством данного элемента, узнать причины неисправностей, а также научиться выполнять самостоятельно диагностику и замену этих деталей.

Симптомы поломки

Вот тут самое интересное — как определить неисправность, есть несколько сто процентных методов.

1) «Сухой» хруст. Когда ступичный подшипник выходит из строя, то появляется звук как бы хруста при движении. Это перекатываются сферические элементы. Они разбили обойму в которой находились и теперь расположены не равномерно. Этот звук вы не с чем не перепутаете, поверьте, в салоне этот звук прекрасно слышится. Это самый первый симптом – как появился такой звук сразу же едем на СТО.

2) Вибрация. Если подшипник уже хорошо изношен, то должна появиться вибрация, как в руль так и в кузов. Это говорит о том, что сферические элементы уже хорошо износили обойму подшипника, еще немного и возможно наступит «клин». Срочно меняем.

3) Машину тянет в сторону. Также возможно, часть с неисправным элементом не работает нормально – если можно так выразится, она немного стопорится, а поэтому автомобиль будет тянуть в ту или иную сторону, как при неправильном сход-развале.



Что будет если не менять

Многие автолюбители катаются с неисправными ступичными подшипниками, да еще и разгоняются под 100 и выше километров в час – ребята это очень опасно, запомните это связующий элемент колеса, который отвечает за его вращение. Если он разбит, то в любой момент его может заклинить. А это резкая остановка одного из передних колес. Теперь представьте если у вас скорость 100 км/ч – вы на такой скорости просто вылетите на обочину это в лучшем случае, но можете вылететь и на «встречку», а тут и до аварии недалеко. Бывали случаи когда машины переворачивались. Так что ребята подшипник ступицы – это очень опасно, если не хотите менять так ездите с небольшими скоростями, до 40 км/ч, иначе может закончится все очень плачевно.

Диагностика

Проверить жизнеспособность подшипника ступицы совсем просто, это сможет сделать даже абсолютно далекий от механики человек. С соответствующей стороны, где прослушиваются подозрительные звуки, передок поддомкрачивается, чтобы колесо зависло в воздухе; Диск держится руками за верх и низ и раскачивается: одной рукой толкаете, второй тянете на себя. Если колесо свободно поддается воздействию, подшипник уже негоден к службе. Даже на первый взгляд незначительный люфт свидетельствует о том, что подшипник начал сыпаться; если же скат просто болтается, значит, меры нужно принимать срочно.

Тянуть и дергать можно смело: колесо выдерживает гораздо более серьезные нагрузки, чем может оказать человек без дополнительной техники. Суммируя все сказанное, на вопрос, можно ли ездить, если гудит подшипник ступицы, следует ответить так: допускается, пока гул еще совсем тихий, на небольшой скорости, объезжая малейшие колдобины – и желательно в направлении автомагазина или СТО. Даже рисковые водители считают, что больше 200 км с такими симптомами проезжать не стоит, если вы цените свою жизнь и не готовы жить с тяжким грузом вины за чужую

Подшипник ступицы переднего колеса – что он собой представляет?

Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму. Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта. Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания. Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.



Гудит подшипник ступицы: можно ли ездить?

Некоторые автовладельцы с неисправными подшипниками не просто ездят, но и разгоняют автомобили до 100 и выше км/ч – это очень опасно. Не стоит забывать, что ступичный подшипник – это элемент, который отвечает за возможность вращения колеса. Если данный узел разбит, его в любой момент может заклинить, а это очень серьезно. Часто из-за этого случаются аварийные ситуации со смертельными исходами. Клин — это резкая остановка одного из передних колес, если разрушен передний ступичный подшипник. На скорости в 100 км/ч автомобиль в самом лучшем случае улетит на обочину дороги, а может выбросить его и на встречную полосу. Также часто автомобили переворачиваются. Стоит помнить, что ступичный подшипник – это ключевой узел. Если гудит подшипник ступицы, можно ли ездить? Можно, однако не быстро, до 40 км/ч.

Гудит подшипник ступицы: сколько можно проехать?

Новички среди автомобилистов часто задают этот вопрос. Нужно сказать, что расстояние это зависит от качества дорог. В некоторых местах дорожное покрытие запросто угробит даже ходовую часть внедорожника. Поэтому лишний раз не стоит рисковать, человеческая жизнь одна.

Профессиональные автомеханики утверждают, что ездить все-таки можно, однако допускается это до тех пор, пока гул еще еле-еле слышен. Разрешается движение только на небольших скоростях. При этом нужно объезжать и небольшие ямы и выбоины. Даже водители, которые любят рисковать, уверены, что с такими симптомами более 200 км проезжать опасно. Теперь вы знаете, как определить, какой подшипник ступицы гудит. Эти советы должны помочь начинающим автомобилистам, которые только-только сели за руль транспорта.

ПОХОЖИЕ СТАТЬИ:

  • Lexus LM как ультра роскошный минивэн для Китая
  • Фотографии заброшенных гоночных автомобилей NASCAR
  • Volkswagen passat b8: обзор,характеристики,цена,салон,дизайн,фото,видео,достоинства и недостатки.
  • ОСАГО в 2017 году — что изменится
  • Механическая коробка передач — как работает и что это такое
  • Плохая работа двигателя во время движения автомобиля
  • Гибридные двигатели в авто: устройство,принцип,первый гибридный мерседес,фото.
  • bmw m1: описание технические характеристики фото видео история.
  • toyota urban cruiser: технические характеристики,цена,габариты,фото.
  • Дифференциал:описание,история,фото,виды
  • Опель Астра gtc 2019 года: технические характеристики,цена,фото,внешний вид
  • Аэрография на автомобиле-что это такое?
  • Ауди 80 технические характеристики описание обзор фото видео комплектация
  • Как переоформить машину: советы и рекомендации по документам
  • Наиболее популярные проблемы водителя, которые могут ждать его в дороге

seite1.ru

назначение, особенности конструкции, советы по демонтажу и сборке :: SYL.ru

Ввиду повышенных нагрузок автомобильное колесо должно быть прочно закреплено на оси, но при этом свободно вращаться и передавать движения подвески. Отвечают за это ступицы колес. Давайте разберемся в устройстве, назначении, конструкционных особенностях и обслуживании данного функционального элемента.

Что представляет собой ступица?

Деталь выступает одним из основных конструкционных элементов автомобильной подвески. С ее помощью обеспечивается соединение всех частей колеса в единое целое.

Ступицы колес дают возможность производить ремонт и обслуживание ходовой лишь с частичной заменой некоторых элементов. При отсутствии ступиц колесо отличалось бы неразборной, сплошной конструкцией. В результате при выходе из строя диска, барабана либо подшипника потребовалась бы замена всей конструкции. Ступицы колес дают возможность быстро устранять дефекты деталей, снимать старые и производить быструю установку новых.

Назначение

Наличие ступицы отражается на рулевом управлении, подвеске, работе тормозной системы. Деталь подвержена существенным механическим нагрузкам.

Данный элемент ходовой части автомобиля выполняет следующие задачи:

  • Выступает средством для удержания колесного диска.
  • Служит основой для закрепления тормозного диска и барабана.
  • Дает возможность колесу свободно вращаться.
  • Удерживает конструкционные части АБС, узлы полуоси.

Конструкция

Устройство ступицы колес во многом зависит от типа автомобиля. Поскольку на ступицу идут значительные нагрузки, производят ее из литой стальной заготовки, после чего придают форму методом токарно-фрезерной обработки. Внешний вид детали известен каждому автомобилисту. Округлая конструкция содержит обод с внутренним отверстием сложной конфигурации под ось и ободные проемы для крепежа.

Стандартная ступица представляет собой полый короткий цилиндр, внешняя поверхность которого содержит фланец, служащий основой для закрепления колесного и тормозного дисков. В ступицах ведущих колес имеются шлицы и выточки под подшипники, что способствует гладкой установке в поворотный кулак ходовой части. В автомобилях с задним типом привода данный элемент обычно соединен с полуосью, куда напрессовываются подшипники.

Что касается ступиц грузового транспорта, то их чаще всего объединяют с тормозными барабанами. Подобное решение позволяет существенно облегчить обслуживание и ремонт механизма стопорной части.

Подшипник ступицы колеса

Функциональный элемент устанавливается на радиально упорных шариковых либо конических роликовых подшипниках. Последние отличаются большей несущей способностью. Объясняется это образованием линейной зоны контакта с беговыми дорожками, в то время как шариковые подшипники создают меньшую площадь соприкосновения с поверхностями.

Широчайшее распространение на легковых автомобилях приобрели радиально-упорные шариковые конструкции. В ходе сборки подшипники данного плана покрываются долговечными смазками, прочно монтируются в ступицу, и поэтому не нуждаются в регулярном обслуживании.

Замена ступицы колеса

При эксплуатации в нормальных условиях ступица нуждается в замене лишь в случае послабления посадочного гнезда подшипника или ухудшения способности наружной обоймы к прочному удержанию колеса. Также ступица заднего колеса может потребовать демонтажа в случае износа резьбовых соединений шпилек и болтов.

Работа выполняется поэтапно:

  • Автомобиль поднимается домкратом, снимаются колеса.
  • Вывинчиваются крепежные элементы, которые удерживают тормозной суппорт.
  • Снимается центральная гайка, тормозной диск демонтируется со ступицы.
  • Ослабляется конец приводного вала, после чего выбивается примерно на 10-15 мм медной или резиновой киянкой.
  • Снимается винт шпинделя колеса.
  • Поворотный кулак откручивается от крепежа передней стойки.
  • Удаляется рычаг рулевого управления, а затем приводной вал.
  • Устанавливается новая ступица заднего колеса либо переднего и прикручивается новыми болтами, которые входят в ремонтный комплект.
  • Винты затягиваются по диагонали, производится монтаж всех элементов конструкции в обратной последовательности.

В итоге

По мере эксплуатации ходовой части автомобиля главным образом подвергаются износу подшипники. Нередко возникают различные поломки и дефекты литой части ступицы. Поэтому подшипники, сальники, а в некоторых случаях и сами ступицы нуждаются в обслуживании и замене. О такой необходимости подскажет появление повышенного люфта колеса и всевозможные стуки во время движения транспортного средства.

В целом же, ступицы выступают крайне надежным и долговечным элементом ходовой части автомобиля. При бережной эксплуатации и своевременном обслуживании данная деталь не доставляет проблем автолюбителю на протяжении долгих лет.

www.syl.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
