Светодиодная подсветка панели приборов

В этой статье рассмотрим, как улучшить внешний вид панели приборов, изменив по своему усмотрению яркость и цвет подсветки шкал приборов и кнопок, так как по этим параметрам штатная панель приборов ВАЗ 2109 устраивает далеко не всех владельцев этих авто.Для этого будем устанавливать вместо обычных лампочек накаливания, используемых в подсветке панели приборов светодиоды. Они имеют более яркое свечение и могут быть разных цветов, которые можно выбрать по своему усмотрению. Стандартные цвета белый, красный, зеленый, синий, еще встречается фиолетовый. Обратите внимание, что для подсветки кнопок используются светодиоды с обычным цоколем как у лампочки, а для подсветки комбинации приборов необходимо установить такой светодиод в специальный патрон, потребуется пайка. Но можно приобрести и готовый светодиод уже смонтированный в патроне.

Светодиод для подсветки панели приборов (слева) и кнопок (справа)

Кроме того, в продаже имеются светодиоды имеющие точечное свечение, когда свет диода узко направлен только в одном направлении (вперед), и светодиоды, имеющие рассеянное свечение, которое достигается особой формой линзы светодиода.

Какой вам предпочтительнее, выбирайте сами. Итак, приступаем.

Подсветка консоли управления отопителем (печкой).

Снимаем пластиковые ручки рычажков управления заслонками печки. Снимаем стекло блока управления печкой, подцепив его ножом. Делаем из фольги отражатель и закрепляем его под стеклом блока управления печкой ВАЗ 2109. Если его не изготовить, подсветка консоли будет сосредоточена только в месте установки светодиода подсветки рядом с ручкой управления скоростью вентилятора печки, и будет уменьшаться в сторону противоположной области, что выглядит не слишком привлекательно.

Затем откручиваем нижнюю часть центральной консоли (бороду), извлекаем патрон с лампой подсветки блока управления печкой и меняем лампу на светодиод. Собираем все в обратном порядке.

Надо отметить, что при простой замене лампы подсветки на светодиодную, несмотря на все ухищрения, полностью равномерную подсветку панели управления отопителем получить не удастся. Хотя это все лучше, чем штатная подсветка.

Для окончательной доработки подсветки этого узла лучше всего наклеить на дно светодиодную ленту длиной 10 см, к ее контактам припаять 2 провода (плюс и минус), а провода подключить к патрону лампы подсветки этого узла. Только действуйте аккуратно, не оставляйте неизолированных участков проводов во избежание короткого замыкания!

Светодиодная лента для подсветки панели управления отопителем

Теперь подсветка панели управления отопителем светится ярко и равномерно по всей площади. Причем подсветка эта заметна и днем, и ночью.

Подсветка с помощью LED-ленты



Так выглядит подсветка днем

Однако, если в светлое время суток с подсветкой все здорово, то при наступлении темноты я понял, что яркость такой подсветки для меня избыточна, и неплохо бы сделать ее немного менее яркой. Можно конечно регулировать яркость всей подсветки панели приборов с помощью соответствующего регулятора слева от руля, но яркость остальных ламп подсветки панели приборов меня устраивала, поэтому я поступил по другому.

Берем черный маркер, и закрашиваем им покрытие над светодиодами (LED-полоска у меня изолированная) до желаемого уровня светопропускания — и проблема избыточной яркости решена.  На фото выше приведен уже доработанный таким образом вариант подсветки. Можно также накрыть светодиодную ленту кусочком тонировочной пленки, эффект будет тот же.

Подсветка кнопок на панели приборов.

Процедура крайне незатейлива: извлекаем кнопку из панели, поддевая отверткой (аккуратно), разбираем её, достаем установленную в ней лампочку, устанавливаем в нее светодиод понравившегося цвета, извлекаем светофильтр и все собираем обратно. Вот как выглядит результат доработки: кнопки и комбинация приборов светятся ярко-белым светом.

А так выглядит белая подсветка днем:

Можно и не вынимать из кнопки светофильтр, а наоборот, подбором светофильтра создать подходящую яркость и цвет свечения кнопки. На моем автомобиле подсветка кнопки обогрева заднего стекла оранжевая, кнопки включения противотуманок светится бирюзовым цветом. Бирюзовый цвет получился в результате свечения белого светодиода сквозь зеленый светофильтр.

 Подсветка кнопки аварийной сигнализации на иномарочный манер сделана красной.

Светодиодная подсветка комбинации приборов.

Нам понадобятся 3 светодиода в патроне, двусторонний скотч и фольга. Снимаем щиток панели приборов (козырек). Инструкцию по демонтажу смотрим в любом руководстве по ремонту ВАЗ 2109. Снимаем комбинацию приборов. Отворачиваем тросик спидометра, отсоединяем все штеккеры. В верхней части комбинации приборов размещены 3 лампочки подсветки. Они подсвечивают шкалы приборов через зеленый светофильтр. Можно убрать этот светофильтр, можно оставить, как больше нравится. Хочу отметить, что свет белого диода сквозь зеленый светофильтр достаточно интересен, попробуйте сами. Заменяем лампочки на светодиоды (лучше с рассеивающей линзой), для лучшего рассеивания света изготавливаем отражатель из фольги, закрепленный на двустороннем скотче.

Собираем панель приборов в обратном порядке.

ВАЖНО! Светодиоды имеют полярность, поэтому если после установки диод не светит, надо поменять полярность его питания, просто перевернув светодиод.

Пользуясь ситуацией, можно проклеить все стыки пластмассы панели двусторонним скотчем, станет поменьше скрипов.

Оцените статью: Поделитесь с друзьями!

Ваз 2110 индикаторы приборной панели. Основные обозначения значков на панели приборов ваз

Очень часто у автомобиля 2110 ваз приборная панель выходит из строя. При этом иногда наблюдаются проблемы с ее подсветкой.
Некоторым же просто не нравится то, как именно она светит в темное время суток. В таком случае желательно, чтобы подсветка была заменена.
В этой статье пойдет речь о самостоятельной замене подсветки нового образца на панели приборов, работу которой можно увидеть в соответствующем видео – обзоре в сети Интернет.

Замена подсветки на приборной панели

Для этого необходимо использовать следующий алгоритм:

  • Следует вынуть панель.
  • Обозначение подсветки обуславливается специальными светодиодными лампочками. Чтобы заменить подсветку, эти лампочки надо снять.

Примечание: делать это необходимо предельно аккуратно, ведь они довольно маленькие. Кроме того, есть возможность навредить самой панели.

  • Но перед этим следует ее разобрать. Это несложная задача, так как для ее разборки необходимо всего лишь нажать на защелки, благодаря чему можно будет вынуть лампочки.
  • Все видели, что сверху приборной панели есть «наклейка» и обозначения (скорости, количества бензина). Держится она на клее, поэтому чтобы ее снять, придется немного «поковыряться».
    Остатки клея необходимо убрать.

  • Можно приступать к замене подсветки.

Примечание: желательно выбрать не очень яркие цвета, напрягающие глаза. Идеально подойдут цвета белого или синего цветового ряда.

  • Чтобы снять светофильтр, расположенный с обратной стороны «наклейки», надо взять канцелярский нож. Светофильтр находится под защитным слоем. Сначала нужно снять его. Не следует слишком сильно давить ножом, так как могут быть повреждены необходимые детали.

Примечание: легче его снять, если потереть ножом то в одном направлении, то в другом.

  • Чтобы вставить светодиодные лампочки, следует вынуть плату, расположенную в пластиковом корпусе. Здесь будут специальные отверстия для них.

Примечание: но это еще не все — нужно будет запаять проводки лампочек к плате, чтобы они работали.

  • Теперь надо все собрать обратно и правильно установить.

Отдельная подсветка стрелок

Желая, чтобы стрелки светились другим цветом, можно сделать следующее:

  • Вынуть приборную панель.
  • Разобрать ее.
  • Установить под стрелки отдельные светодиоды.

Примечание: при этом стрелки будут гореть другим цветом только при зажигании.

Как поменять подсветку с использованием цветной пленки

Для того, чтобы поменять цвет подсветки приборной панели, не обязательно менять светодиодные лампочки.
Для этого можно просто:

  • Взять 12 светодиодов и светодиодную ленту.
  • Вынуть из цоколя лампочки, на место которых вставлять по одному светодиоду.
  • Нужно взять необходимое количество светодиодной ленты.

Примечание: ее длина отмеряется по величине панели.

  • Цоколь и светодиоды необходимо вернуть в первоначальное место.
  • Следует приклеить ленту к пластику панели (должна поддерживаться соответствующая температура).
  • Хорошо закрутить колодку.

Проверка панели

Если приборная панель была разобрана, то ее нужно проверить.
Для этого:

  • Надо нажать на кнопку сброса и удерживать.
  • Включить зажигание.
  • Все стрелки должны подняться вверх. Это должно произойти три раза.

Примечание: если все стрелки правильно работают, то все они поднимутся. В противном случае, нужно их разбирать.

Как снять стрелки с панели

Если стрелки не работают, то надо их снять и поставить обратно, так как возможно они неправильно установлены:

  • Следует взяться за стрелку.
  • Начать крутить ее против часовой стрелки.
  • При этом необходимо слегка потянуть ее вверх.
  • Поставить на место и проверить, работают ли они.

Как собрать и разобрать панель

Чтобы сбросить показания спидометра или исправить проблему, из-за которой не мигает лампочка указателя поворота на панели, то ее необходимо снять.
С этой целью следует выполнить такие действия:

  • Можно снять кожух, но при этом плата все равно будет заблокирована.
  • Надо взять крестовую отвертку и с ее помощью снять еще несколько болтов.
  • Теперь нужно отщелкнуть защелки на панели. Начинать следует с нижней части. Если с нижней стороны они были отсоединены, то можно выталкивать их вверх. Так плата быстро снимется.
  • Стрелки по любому надо будет снять.

Примечание: некоторые стрелки снимаются легко, а вот стрелки указателя количества бензина снимается намного сложнее. Чтобы снять стрелки, нужно аккуратно потянуть за них.

  • Панель разобрана, теперь нужно попытаться решить проблему.

Примечание: На плате есть очень маленькие светодиоды, которые тоже могут сгореть. Из-за них может не мигать лампочка указателя поворота, поэтому их нужно заменить.
Для этого необходима работа с паяльником.

Но если панель разбиралась с целью сбрасывания показаний спидометра, то:

  • На плате найти черную кнопку суточного пробега.
  • Щелкнуть по ней.

Теперь желательно как-то собрать панель обратно.
Делается это еще легче:

  • Поставить плату в пластиковый корпус.

Примечание: желательно, чтобы под ней была чистая тряпочка,чтобы ее поверхность не была поцарапана.

  • Теперь нужно вкрутить болтики на самой панели. Их пока не надо полностью закручивать, так как следует сначала поставить на место стрелки.
  • Прежде чем поставить стрелки на место, их нужно тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т.д.

Примечание: стрелки нужно выставить примерно на 3-4 мм ниже нуля. Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они будут заедать.
Намного легче установить, впрочем как и снять, длинные стрелки. Чтобы установить короткие стрелки, нужно действовать очень аккуратно, так как они более нежные по сравнению с длинными.

  • Прежде чем поставить стекло, его также нужно протереть. Теперь защелкнуть на защелки.
  • Плату крепить на болтики.
  • В последнюю очередь – вкрутить шурупы на чехле, после чего вставить на место все лампочки.

Работа с панелью в автомобиле – это наверное самое простое, что может быть. Поэтому нет смысла ехать в автосервис, где цена даже на такую пустяковую работу будет высокой.
Лучше пересмотреть кучу фото и видео, прежде чем решиться делать ремонт и тюнинг салона машины своими руками, чтобы не навредить автомобилю. Любая инструкция поможет быстро и качественно произвести работу.

Ситуации, когда приборная панель на автомобиле ВАЗ 2110 не работает, совсем не редкость для продуктов отечественного автопрома. Любое транспортное средство не безгрешно, поэтому автовладельцам не остается ничего иного, как бороться с появляющимися раз за разом неисправностями. Об этом далее в статье.

Панель приборов 2110, описание, какие приборы установлены на панельном щитке

Панель приборов ВАЗ 2110 старого образца и панель приборов ВАЗ 2110 нового образца, в чем отличие


Щитки приборов, монтируемые на ВАЗ 2110 бывают двух вариаций — старого образца и нового образца, что зависит от года, в котором было выпущено транспортное средство.

Их отличие в том, что на приборной панели старого образца все приборы размещены симметрично, а на щитке нового образца — указатели охлаждающей жидкости и топлива сдвинуты в правую часть панели.

Не работает панель приборов ВАЗ 2110, не работают приборы и контрольные лампы. Причины

Наиболее значительной неисправностью панели приборов является ее абсолютный отказ. В данном случае не функционируют ни сами приборы, ни контрольные лампы, указатели не работают, а стрелки падают вниз. Чтобы устранить проблему, в первую очередь, необходимо проверить пятнадцати амперный предохранитель, обозначаемый F6. Чаще всего именно он является причиной отказа работы щитка приборов.

Перегорел предохранитель F6, как найти причину, на что обратить внимание

Как уже было сказано выше, перегорание предохранителя F6 влечет за собой полный отказ узла. Найти его можно в монтажном блоке. Если данный элемент перегорел, следует искать причину такого явления, в противном случае новый предохранитель повторит участь предыдущего, т. е. также перегорит. Причиной перегорания предохранителей, как правило, является банальное замыкание электро-цепи.

Прыгают стрелки приборов, причины

Бывают ситуации, когда стрелки приборов прыгают по своим шкалам от максимума до минимума. Чаще всего, причиной такого явления является плохое соединение (контакт) с массой. Провод массы, идущий от приборной панели, крепиться к перегородке, которая отделяет от салона моторный отсек. Найти его можно, изъяв магнитолу из гнезда. Однако, если на ваше транспортное средство устанавливали сигнализацию, вполне вероятно, что для удобства работы крепление данного массового провода перенесли в иное место, более доступное. Установщики сигнализации, как правило, переставляют его за облицовку салона в районе левой ноги водителя.

Такая же картина возможна и при монтаже магнитолы. При присоединении ее минусового кабеля, откручивали массовый провод приборной панели, после чего некачественно его завернули. Из-за этого, под влиянием вибраций, которые передаются на кузов транспортного средства, он ослаб. Стоит отметить, что его некачественно заворачивают из-за того, что это не очень удобно делать.

Крепление массы провода, как проверить контакты

Если крепление массового провода качественное, придется проверять саму приборную панель. Для этого ее нужно вытащить с места крепления на столько, на сколько это возможно, не отсоединяя провода, которые идут к колодкам. Проверить необходимо массовый провод на колодке белого цвета Х1, идущий к первому контакту. Кроме того, следует проверить напряжение на следующих контактах — 6, 9, 10, которое должно быть равно двенадцати вольтам. Обратите внимание на целостность дорожек на задней стороне приборной панели, по которым ток поступает к потребителям.

Перестал работать прикуриватель, какая связь с отказом панельной доски

Еще одна причина отказа работы панели приборов — прикуриватель. Проблема в том, что через данное гнездо некоторые автомобилисты подсоединяют дополнительные устройства, в частности салонный автомобильный пылесос, шинный электрический насос, зарядное устройство сотового телефона. Учитывая то, что данным потребителям нужен ток большой силы, то выходит из строя или сам прикуриватель, или перегорает предохранитель F19, из-за чего и отказывает щиток приборов. Стоит отметить, что вывести прикуриватель из строя также можно посредством длительного его удержания во включенном положении. В таких случаях заставить щиток приборов работать можно, разъединив колодку прикуривателя, но если не сгорел предохранитель F19.

Как видите, устранить все проблемы, связанные с абсолютным отказом работы приборной панели, может сам автовладелец. Для этого ему не потребуются какие-либо дополнительные знания по электротехнике. Единственное, что ему следует знать, это возможные причины появления такой неисправности.

Уважаемые покупатели, во избежание ошибок при отправке жидкокристаллического индикатора в комбинацию приборов VDO ВАЗ 2110-12, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, с одним или двумя окнами, производитель VDO , Счётмаш или АВТОПРИБОР.

Основным ориентиром управления автомобиля ВАЗ 2110 служит приборная панель. Исправная комбинация приборов 2110-3801010 (ВАЗ 2110) с электронным счетчиком километража, сообщает водителю все основные характеристики устройств, позволяет оптимизировать управление. Включает в себя спидометр, счетчик общего и суточного пробега автомобиля (одометр) с жидкокристаллическим индикатором, тахометр, указатель уровня топлива, указатель температуры, 12 контрольных ламп и 6 ламп освещения шкалы.

Комбинации приборов 2110-3801010 на автомобилях ВАЗ 2110-12 могут быть с одним или двумя жидкокристаллическими индикаторами ЖКИ (окнами). В правом «окне» отображается общий и суточный пробег автомобиля, в левом (если есть) время и температура за бортом (если подключен термодатчик).

Ведущая роль управления автомобилем отведена спидометру, контролирующему скорость. Снятие спидометра приведет к обнулению всех данных на доске.

В автомобиле ВАЗ 2110 с комбинацией приборов 2110-3801010 нового образца установлен спидометр с электронным счетчиком километража, имеющий два вида счетчиков (одометров):

Первый показывает итоговый пройденный путь;

Второй показывает путь, пройденный за сутки.

Чтобы проанализировать расход топлива, пройденный за сутки путь, и рассчитать средний, а также определить, нужен ли ремонт машине, можно полностью обнулить результаты второго счетчика. Водитель может обнулять спидометр ежедневно и сравнивать полученные результаты того, как работают узлы.

Чтобы сбросить значения на доске следует воспользоваться соответствующей кнопкой. Сбрасывать счетчик можно только после полной остановки, когда узлы машины работают этого делать нельзя. Если кнопка не сбрасывает числа, то требуется ее замена.

С 2004г. существуют 3 вида самых распространенных взаимозаменяемых электронных комбинаций приборов:

1. VDO – сделанные по лицензии немецкой фирмы, относящийся к концерну SIEMENS. (вэдэошная комбинация)

Панель VDO с одним окном Артикул: 2110-3801010-02

Панель VDO с двумя окнами Артикул: 2110-3801010-08

2. Курский завод электронных приборов OАО «СЧЕТМАШ» (курская комбинация)

Панель Счётмаш с одним окном Артикул: 2110-3801010-05

Панель Счётмаш с двумя окнами Артикул: 2110-3801010-06

3. Владимирский завод «АВТОПРИБОР»

Панель «АВТОПРИБОР» с одним окном Артикул: 2110-3801010-04

На панелях VDO и Счетмаш с двумя окнами, используется внешний датчик температуры VDO, крепящийся под бампером. На панелях с одним окном не используется. У панелей с механическим одометром на этот контакт идет сигнал с клеммы «W» датчика уровня топлива (ДУТ).

Приборная доска 2110-3801010 (ВАЗ 2110) надежно крепится к задней части корпуса панели и все приборы работают качественно. При неправильных показаниях одного из устройств, следует проводить ремонт или замену деталей.

Замену жидкокристаллического индикатора в комбинации приборов ВАЗ 2110 нового образца можно производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: 211003801010 VDO ЖКИ.

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 1113, ВАЗ 1114, ВАЗ 1115.

Любая поломка – это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить жидкокристаллический индикатор в комбинации приборов ВАЗ 2110 нового образца у автомобиля десятого семейства ВАЗ .

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ!!!

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

  1. В старых щитках приборы располагаются симметрично.
  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
    1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
    2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
    3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
  4. Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
  5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь . Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

На стартовом этапе переделки собственного автомобиля большое внимание нужно обратить на тюнинг панели ВАЗ 2110. Многие владельцы «десятки» придерживаются той позиции, что автомобиль их не должен отставать от современных модных веяний в мире четырехколесных быстроходных «железных коней».

Безусловно, каждый хочет, чтобы его машина, несмотря на определенную изношенность и уже довольно богатую историю марки ВАЗ 2110, смотрелась красиво, «чувствовалась» мощно и предоставляла высокий комфорт внутри салона для всех пассажиров. В процессе передвижения на транспортном средстве многие пассажиры обращают внимание на приборы.

Конечно, всегда более интересными для них будут оригинальные, с дизайнерскими эксклюзивными решениями приборы, которые буквально поражают и восхищают. Тюнинг следует начинать с поиска панелей. Чтобы установить такую деталь, придется использовать собственные умения и ловкость, если не хочется отдавать свои кровные в различных автосалонах.

Тем более, работа эта не требует использования специальных инструментов. Вполне достаточно будет применения пассатижи и крестовой отвертки.

Как создать новый дизайн приборной панели ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно будет сделать — это демонтаж устаревшей «детали» и установка модернизированной модели. Как снять панель ВАЗ, можно узнать и в руководстве по ремонту и эксплуатации автомобиля. Но основные этапы следует напомнить:

  • сначала нужно отключить клеммы аккумулятора. Руль следует опустить в нижнее положение.
  • необходимо отвинтить саморезы креплений накладки панели.
  • далее отключаем разъем слева, в этой ситуации речь идет о машинном переключателе наружного освежения. Потом, используя пассатижи, следует разогнуть крепления комбинации приборов.
  • Далее – снимаем ее. Некоторые модели крепятся с помощью винтов М5. В конце необходимо отсоединить разъемы.

После этого можно устанавливать новую панель в обратном порядке. Такой всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

Яркое разнообразие цветов


Сегодня мода изменять подсветку приборной панели набирает фантастические обороты. Практически повсюду автомобили имеют неоновую подсветку или внутреннюю светодиодную иллюминацию. Однако все эти новшества — недешевое удовольствие, которое далеко не всем по карману. Иначе обстоит дело с заменой заводской подсветки на разноцветную.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но и это будет стоить немало. Лучше всего провести его своими руками. В этой ситуации главное – обладать необходимыми материалами и терпением. Для начала придется разобрать «приборку». Необходимо снять защитное стекло. Далее снимаем стрелки. Чтобы это сделать, нужно использовать отвертку и твердый картон.

Его следует подложить под стрелку, а далее поддеть ее отверткой. Потом аккуратно и медленно приподнимать ее нужно к верху. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо просунуть между панелью и подложкой и прорезать по кругу слой герметика. После снимаем подложку. Разбираем панель и начинаем.


1. Удаляем слой светофильтра, используя канцелярский нож. Светофильтр – это цветной слой краски. Она наносится с сзади подложки и придает цветную иллюминацию цифрам спидометра и остальным . Чтобы полностью избавится от светофильтра, можно использовать ацетон или другую жидкость, которая содержит спирт.


2. Далее изменяем цвет подсветки. Сначала можно изменить подсветку одометра. Для этого понадобится демонтировать экранчик одометра, а потом снять голубую пленку и удалить лампочку подсветки. Ее следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Светодиод присоединяем к патрону штатной лампочки. Устанавливаем экран одометра на место.

3. Теперь можно приступать к полной замене подсветки. Крепим светодиоды к каркасу «приборки». Такие светодиоды можно купить в комплекте с переключателем цветов. Устанавливаем их на место и прикрепляем их к стандартным контактам подсветки приборки.


4. Идем дальше. Теперь необходимо сделать так, чтобы стрелки имели возможность изменять подсветку. Для этого следует удалить слой красной краски со стрелок. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно покрасить, используя белый лак для ногтей. Главное, чтобы стрелка была белой, поскольку этот цвет передает цветовую гамму светодиодов.

5. Перед заключительным этапом нужно закрепить на панели переключатель цветов светодиодов. Такой переключатель можно установить, к примеру, в правом нижнем углу «приборки». После этого можно установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого устанавливаем стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.






Как красиво подсветить кнопки панели ВАЗ 2110


Проводя тюнинг панели представленного автомобиля, помимо прочего, можно также красиво подсветить кнопки «приборки». Возьмем, для примера, кнопку включения . Для начала придется демонтировать и разобрать ее. Для этого нужно потянуть в разные стороны ее подвижную часть и корпус.

После того, как кнопка будет вытянута, можно получить доступ к лампе накаливания. Если есть желание, то можно вынуть ее. Если же вытащить лампочку не удается, то следуем дальше. С помощью отвертки или ножика поддеваем защелки с обеих сторон. Перед нами появится механизм выключателя. Здесь нам нужна черная скоба. Поддев ее, мы спокойно рассыплем весь механизм.

Теперь легко снимаем лампу, для этого подойдет пинцет. Теперь можно подключить фантазию. Можно приобрести светодиодную лампу любого цвета. Следует иметь в виду, что плюсовый — это контакт №6, а минусовый — №7. Полярность можно узнать, если посмотреть на тыльную сторону корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все нормально, переходим к следующей части.


Избавляемся от зеленого светофильтра. Его можно высверлить, проводить это нужно аккуратно, чтобы сверло не проходило насквозь через всю конструкцию. В итоге, удаляем светофильтр из конструкции и проверяем ее на работоспособность.

Следует отметить, что практически все кнопки, если есть желание, можно доработать таким образом. Исключение составляет только положение минусовых и плюсовых контактов, их нужно смотреть по электросхеме. Если схемы нет, спокойно можно найти ее фото в Интернете. Минусовой контакт обычно обозначают проводом черного цвета, плюсовой — любого цвета.

Чаще всего — он белый. Можно запомнить, но лучше зарисовать или сфотографировать контактные соединения, в процессе сборки тогда не будет возникать путаницы. Процесс сборки нужно производить в обратной последовательности.


Установка твиттеров в панель приборов ВАЗ 2110


Красиво можно дополнить панель установкой твитера (высокочастотного динамика). Одним из самых проблемных этапов является сверление отверстий. Ветровое стекло мешает сверлить под прямым углом. Но без дрели обойтись невозможно, потому что под пластмассовой оболочкой находится металлическая полоска. В этой ситуации, из бумаги следует выполнить подобие шаблона или трафарета.

С помощью ножа можно удалить мягкую область панели (с внешней стороны — пластик, с внутренней – подобие поролона). Потом берем дрель и сверлим вокруг предварительно размеченной области. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки для дрелей.

Сверлить нужно на расстоянии от приборов и датчиков. Следует учесть, что под металлической полоской могут попадаться провода или кронштейны. Монтируемый твитер-элемент должен пройти плотно в отверстие. Если есть определенная свобода, то необходимо уплотнить эту область герметиком. Провода от твитера можно зацепить по краям воздуховодов.

Данный твитер является важной составляющей, если в машине будет строится акустическая система. Без такой детали звук и объем звучания не будет полным.


Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Помимо этого, иногда отклеивается и ее угол. «Приборка» данной машины состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание саморезов, которые притягивают верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.

При первом варианте нужно снимать панель, потому что иначе подтянуть верхнюю накладку не получится. Если же отошла только мягкая часть, то решений может быть несколько. Можно приклеить ее, но держаться она будет не крепко, на пластиковом дефлекторе воздуха. Другой вариант — можно замаскировать щель, которая образовывается, когда отклеивается угол панели.

Можно, без сомнения, прикрыть щель проводом. Его укладывают внутрь, используя отвертку. Вместо провода использовать можно уплотнитель фары. В таком случае можно вернуть уголок на место. Для приклеивания уголка используют монтажную пену. Обшивка, благодаря пене, будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Потом наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Зажимами для бумаги прижимаем уголки. Сразу убирать пену не нужно. Следует подождать, пока она высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена распирает, но на самом деле, углы панели выходить не будут.

Теперь можно переходить к ремонту трещины на панели. Для этого используют либо средство для ремонта пластика, или же перетягивают накладку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать накладку не нужно. Убрать трещину можно, используя специальную эпоксидную смолу.

Также для использования подходит космофен и холодная сварка. Чтобы трещина не выделялась, следует перекрасить приборную панель. При втором способе, при перетяжке этой автомобильной детали, используется кожа или кожвинил. Сначала трещину необходимо зашпатлевать. Если проблема — в угле панели, что отклеился, то отремонтировать ее не составит труда.

Если же «приборка» потрескалась, то полностью скрыть трещину и, при этом, не снимать ее, весьма сложно. Если дело коснулось ремонта, то лучше сразу заменить ее евронакладкой. можно подробно посмотреть как паять пластик.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативную, которая оснащена компьютером и стоит больших денег, не хочется. Что делать в такой ситуации? Есть прекрасный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов — покупка накладки.

Найти их можно без особых проблем в интернет-магазинах (представленные там фото дают общее представление об таких деталях). Чтобы ее установить, необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедится, что ничего их движению не мешает. В противном случае, придется заново все разбирать.

Если к такому варианту тюнинга прибавить подсветку шкалы и стрелок, то можно практически мгновенно преобразить до неузнаваемости собственный автомобиль.

Как самому качественно провести шумоизоляцию панели ВАЗ 2110

Ни для кого не секрет, что часто у ВАЗ 2110 скрипит панель. Устранение скрипа называется еще шумоизоляцией. Процесс этот начинается с разборки «приборки» на три части, которые крепятся между собой болтиками. Как «антискрип» можно использовать моделин, а шумопоглотителем выступит битопласт.

В местах соприкосновения частей панели следует использовать моделин. Все отверстия от болтиков нужно закрыть моделином, чтобы устранить потери потоков воздуха печки. Заднюю часть торпедо нужно оклеить битопластом.

Остатки его можно наклеить внутрь. В подробнее как клеить шумоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего нужно уложить битопласт, а бока следует оклеить моделином. Бока черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Следует отметить, что битопласт при посадке уминается и проблем с установкой «приборки» возникнуть не должно.

Ничего не может так порадовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, который возникает после шумоизоляции панели, вызывает только приятные ощущения.

Вконтакте

Одноклассники

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter

Панель приборов ВАЗ 2115: подсветка, светодиоды, хром


Дата публикации Ноя 15, 2013, Рубрики Тюнинг русских машин |

Панель приборов ваз 2115 представляет собой устройство, изготовленное на основе энергопоглащающего пластика, и складывается из 2 основных частей, собственно, самой панели, и внешней декоративной накладки с армированным каркасом. В автомобилях ваз данных типов приборная панель бывает 2 видов, низкой, и высокой. Какая из модификаций лучше, не нам судить, у каждого автомобилиста на этот счет свое мнение. Толщина панели 3 мм., слой энергопоглащения изготовлен из пенополиуритана. Существует и еще один вид данного устройства, это, так называемая, панель “Евро”.

“Европанель” очень похожа на высокую панель приборов ваз 2115, не только своим внешним видом, но и расположением монтировочных креплений, каналов вентиляции и отвода воздуха. Обусловлено это идентичностью конструкции обогрева салона. Координальное различие можно заметить лишь в расположении жгутов электропроводки. Очень многие автомобилисты, желая достичь максимального удобства управления машиной, а также, придать месту водителя более комфортабельный вид, проводят тюнинг приборной панели. Тем более, что по мнению специалистов в этой области, такую работу можно выполнить самостоятельно.

В первую очередь, меняется циферблат, и здесь на помощь Вам может придти компьютер, имеющий необходимые программы, с различными дизайнерскими решениями внешнего вида циферблата панели. Затем, выбранный образец распечатывается на принтере. Конечно, предварительно, необходимо провести очень точные расчеты, учитывая положение приборов панели, спидометра, тахометра, и остальных датчиков и сигнальных индикаторов. Далее, выбранные заготовки внешнего вида циферблата следует заламинировать, и уже затем, приступать к демонтажу панели и их установке.

При снятии панели, необходимо обязательно промаркировать положение руля относительно вала, чтобы впоследствии не возникло путаницы. После этого, снимается рулевое колесо, разбирается колонка. Закончив демонтаж панели, следует аккуратно удалить стрелки показаний приборов. Теперь устанавливаются новые заготовки, и панель приборов собирается в обратной последовательности. Кстати, проводя усовершенствования, можно не останавливаться на достигнутом, и установить, внутрь приборной панели ваз 2115  новую подсветку, но, в этом случае, Вам, наверняка, может потребоваться помощь квалифицированного автоэлектрика.

Related posts:

  1. Низкая панель ВАЗ 2109
  2. Накладка на панель ВАЗ 2110
  3. Снятие панели приборов ВАЗ 2110
  4. Блок предохранителей ВАЗ 2112
  5. Замок зажигания ваз 2106
Еще по теме
  • Нет связанных постов

Замена подсветки печки lada 2110 (ваз 2110)

На стартовом этапе переделки собственного автомобиля большое внимание нужно обратить на тюнинг панели ВАЗ 2110. Многие владельцы «десятки» придерживаются той позиции, что автомобиль их не должен отставать от современных модных веяний в мире четырехколесных быстроходных «железных коней».

Конечно, всегда более интересными для них будут оригинальные, с дизайнерскими эксклюзивными решениями приборы, которые буквально поражают и восхищают. Тюнинг панели приборов ВАЗ 2110 следует начинать с поиска панелей. Чтобы установить такую деталь, придется использовать собственные умения и ловкость, если не хочется отдавать свои кровные в различных автосалонах.

Как создать новый дизайн приборной панели ВАЗ 2110


Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно будет сделать — это демонтаж устаревшей «детали» и установка модернизированной модели. Как снять панель ВАЗ, можно узнать тут  и в руководстве по ремонту и эксплуатации автомобиля. Но основные этапы следует напомнить:

После этого можно устанавливать новую панель в обратном порядке. Такой тюнинг ВАЗ 2110 своими руками всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но и это будет стоить немало. Лучше всего провести его своими руками. В этой ситуации главное – обладать необходимыми материалами и терпением. Для начала придется разобрать «приборку». Необходимо снять защитное стекло. Далее снимаем стрелки. Чтобы это сделать, нужно использовать отвертку и твердый картон.

3. Теперь можно приступать к полной замене подсветки. Крепим светодиоды к каркасу «приборки». Такие светодиоды можно купить в комплекте с переключателем цветов. Устанавливаем их на место и прикрепляем их к стандартным контактам подсветки приборки.

4. Идем дальше. Теперь необходимо сделать так, чтобы стрелки имели возможность изменять подсветку. Для этого следует удалить слой красной краски со стрелок. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно покрасить, используя белый лак для ногтей. Главное, чтобы стрелка была белой, поскольку этот цвет передает цветовую гамму светодиодов.

После того, как кнопка будет вытянута, можно получить доступ к лампе накаливания. Если есть желание, то можно вынуть ее. Если же вытащить лампочку не удается, то следуем дальше. С помощью отвертки или ножика поддеваем защелки с обеих сторон. Перед нами появится механизм выключателя. Здесь нам нужна черная скоба. Поддев ее, мы спокойно рассыплем весь механизм.

Следует отметить, что практически все кнопки, если есть желание, можно доработать таким образом. Исключение составляет только положение минусовых и плюсовых контактов, их нужно смотреть по электросхеме. Если схемы нет, спокойно можно найти ее фото в Интернете. Минусовой контакт обычно обозначают проводом черного цвета, плюсовой — любого цвета.

С помощью ножа можно удалить мягкую область панели (с внешней стороны — пластик, с внутренней – подобие поролона). Потом берем дрель и сверлим вокруг предварительно размеченной области. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки для дрелей.

Данный твитер является важной составляющей, если в машине будет строится акустическая система. Без такой детали звук и объем звучания не будет полным.

При первом варианте нужно снимать панель, потому что иначе подтянуть верхнюю накладку не получится. Если же отошла только мягкая часть, то решений может быть несколько. Можно приклеить ее, но держаться она будет не крепко, на пластиковом дефлекторе воздуха. Другой вариант — можно замаскировать щель, которая образовывается, когда отклеивается угол панели.

Потом наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Зажимами для бумаги прижимаем уголки. Сразу убирать пену не нужно. Следует подождать, пока она высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена распирает, но на самом деле, углы панели выходить не будут.

Также для использования подходит космофен и холодная сварка. Чтобы трещина не выделялась, следует перекрасить приборную панель. При втором способе, при перетяжке этой автомобильной детали, используется кожа или кожвинил. Сначала трещину необходимо зашпатлевать. Если проблема — в угле панели, что отклеился, то отремонтировать ее не составит труда.

Стильная и современная накладка


Найти их можно без особых проблем в интернет-магазинах (представленные там фото дают общее представление об таких деталях). Чтобы ее установить, необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедится, что ничего их движению не мешает. В противном случае, придется заново все разбирать.

Как самому качественно провести шумоизоляцию панели ВАЗ 2110


Ни для кого не секрет, что часто у ВАЗ 2110 скрипит панель.  Устранение скрипа называется еще шумоизоляцией. Процесс этот начинается с разборки «приборки» на три части, которые крепятся между собой болтиками. Как «антискрип» можно использовать моделин, а шумопоглотителем выступит битопласт.

Остатки его можно наклеить внутрь. В этой статье подробнее как клеить шумоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего нужно уложить битопласт, а бока следует оклеить моделином. Бока черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Следует отметить, что битопласт при посадке уминается и проблем с установкой «приборки» возникнуть не должно.

Ищите больше информации здесь и здесь

Чтобы подсветка шкалы положения заслонки не выделялась из общей светодиодной подсветки приборов панели, можно ее тоже доработать. В данной статье узнаете, как можно сделать подсветку шкалы заслонки равномерной. А так же, как можно подсветить рычажок положения заслонки печки.

После того, как Вы сделаете подсветку блока САУО, то поймете, что полоска над блоком (шкала заслонки печки) светит не так ярко как хотелось бы. Или вообще эта полоска не в цвет подсветки блока САУО.

Рассмотрим как можно сделать подсветку шкалы, что бы она подсвечивалась равномерно. Подсветка шкалы заслонки печки штучными светодиодами Использовал светодиоды 3мм (12-ти вольтовые специально без резистора)

Паяльником делаем дырку для светодиода с правой стороны.С другой стороны ‘припаеваем’ кусочек пластмассы, чтобы диод не вылетал.

Отпиливаем от шкалы кусочек, идущий к штатной лампочке подсветки.С левой стороны шкалы прикрепляем второй светодиод так, чтобы он был на одном уровне с первым.Планку красим корректором.

Провод делаем в натяжку, чтобы не болтался и не мешал.

Получилась довольно симпатичная равномерная синяя подсветка, в меру яркая, не ‘слепящая’.

Подсветка шкалы воздуховода от автора Illuzion.

Если спилить головки диодов, а потом подтачить их под углом, то свет будет более равномерным.На эту шкалу ушло 4 маленьких светодиода 3мм

Третьий вариант:

Подсветка шкалы заслонки печки старого образца Lиоды 3х цветов 5мм.Снимаем планку в которую вставляется патрон с лампочкой и достаём рассеивающее стекло. Планка держится на 2х винтах, там всё просто.

Сверлим в ней 3 отверстия диаметром = диаметру диодаБерём напильник и стачиваем концы диодов.

Соединяем диоды параллельно, припаиваем к патрону.Вставляем диоды в отверстия так, чтобы они не упирались в рассеивающее стёклышко. (Стёклышко с рисунками направления потока воздуха). Закрепил диоды суперклеем.

Концы диодов предварительно подогнуть, Чтобы они не упирались в уплотнительную резинку. У меня она отлично встала на место. Вот такой вот светофор получился.

Подсветка шкалы положения заслонки светодиодной лентой Вот из такой ленты делалась подсветка. Фото, как светит с резистором на 2 кОм

Богдан 2110 — десятка из Украины! Узнай какие характеристики у Богдана в сравнении с Ладой. Факты об этом..motorpage.ru Подсветка шкалы расположения заслонки с помощью оргстекла Была у меня подсветка шкалы положения заслонки из 2х светодиодов, но мне все равно что то в ней не нравилось.

Чтобы подсветка была ровной нужно светодиоды на полоске направить в торец оргстекла шкалы. Стачивал, где находится большой палец под 45 градусов как по всей длине.

Контакты и положил как на фото.Результат — равномерность свечения 100% и яркость регулируется стандартным регулятором. Цена удовольствия всего 45р.

Возможно сделать равномерное свечения с помощью фольги. Приклеил фольгу сзади стёклышка и исполосовал её тупой отвёрткой, чтобы отражалась каждая неровность фольги и отсвечивала на лицевую сторону шкалы (так делают китайцы с подсветкой часов с одним светодиодом и освещает всё табло)

Подсветка рычага положения заслонки Канцелярским ножом прорезал резиновый регулятор и просверлил отверстие для диода 3мм. Выпилил из матового оргстёклышка мини-бумеранг и вклеил.Утопил светодиод в отверстие и спаял.

Вставку вырезал из коробки для дисков. Обточил большой 5мм светодиод, чтобы уместить внутри.Чтобы диод не слепил, запитал его через сопротивление 47кОм, но думаю, что можно даже ещё сопротивление увеличить.Теперь можно ночью без проблем регулировать печку.

Заключение Все возможные варианты, которые я встречал в интернете я показал в статье. Ничего сложного нет, все делается в течении нескольких часов. Выберите подходящий для Вас вариант и вперед ! ?

Сильно яркую подсветку делать не нужно. Иначе свет будет слепить. Подбирайте подходящий резистор, чтобы свет был на том же уровне, как и остальная подсветка салона. Вот пример сильно яркой подсветки шкалы заслонки.

Подсветка всех приборов на панели должена дополнять друг друга, а не выделятся из общего плана. Вот как выглядит подсветка в иномарках.

Панельное устройство приборов – это неотъемлемая часть любого автомобиля. Благодаря ему автомобилист может быстро сориентироваться на дороге.

Приборы на панели указывают на важные характеристики движения авто, от чего зависит безопасность водителя и его комфорт за рулём.

Немаловажную роль играет внешний вид панели, поскольку она всё время находится перед водителем. За ней необходим постоянный уход вне зависимости от того, новый автомобиль или нет.

Стандартная приборная панель ВАЗ 2110 довольно проста и лаконична, однако большинство автовладельцев предпочитают нечто ультрасовременное и привлекательное. Единственный способ решить данную ситуацию – заменить панель приборов. Для этого необходимо найти такое устройство, которое есть возможность установить самостоятельно, не используя специальные инструменты.

Главные средства, которые должны быть под рукой во время замены панели – это:

  • пассатижи;
  • крестовая отвёртка;
  • внимание, терпение и умелые руки.

Следует отметить, что выбор приборных панелей для ВАЗ 2110 достаточно широк. По ценовому фактору каждый также может найти подходящий вариант. Даже современные панельные устройства с цифровыми приборами можно приобрести по приемлемым ценам. Купить данное устройство вполне возможно на рынке авто запчастей, в интернет-магазинах, а также вполне вероятно найти неплохой вариант на досках объявлений.

Процесс модернизации панельного устройства не занимает слишком много времени. Всё, что требуется сделать – это демонтаж и его установка. Прежде чем начать модернизацию, устройство следует снять. Основные этапы указаны в руководстве по ремонту и эксплуатации авто.

Яркое разнообразие цветов


Современные тенденции моды относительно замены панельного устройства набирают популярность. Практически в каждом авто установлена неоновая подсветка или внутренняя светодиодная иллюминация. Следует отметить, такие нововведения являются недешёвым удовольствием и доступны не каждому.

Что касается замены заводской подсветки на разноцветный вариант, то здесь явных преград не имеется и осуществить это возможно своими руками.Первое, с чего нужно начать – разобрать панель приборов. Затем снимем защитное стекло и стрелки. После этого необходимо удалить слой краски с тыльной стороны подложки, который служит светофильтром и обеспечивает цветовое оформление цифр приборов. Отлично для этого подойдёт ацетон или любая другая жидкость, содержащая спирт.

Далее уделим внимание цвету подсветки. Начнём с одометра. Прежде всего необходимо демонтировать экран прибора и затем снять плёнку и лампочку подсветки. Её можно заменить универсальным светодиодом, меняющим цвета. Крепим его к патрону стандартной лампочки и затем крепим обратно экран одометра.

Чтобы приступить к полноценной замене подсветки, необходимо подвести светодиоды к каркасу приборной панели.

Их можно приобрести в наборе со специальным переключателем цветов.

Теперь осталось лишь установить световые элементы на место и подключить к штатным контактам подсветки панельного устройства.

Следующий этап заключается в том, чтобы стрелки также имели разноцветную подсветку. В данном случае требуется с них снять краску и затем покрыть обыкновенным белым лаком для ногтей. Этот цвет лучше передаёт цветовую насыщенность светодиодов.

На завершающем этапе необходимо закрепить переключатель цветов светоизлучающих диодов, лучше всего в правой нижней области панельного устройства. В конце осталось установить всё на свои места. Сначала монтируется подложка, а затем стрелки и защитное стекло.

Подсветка кнопок панели ВАЗ 2110


Во время модернизации панельного устройства ВАЗ 2110 помимо подсветки приборов можно придать изысканный вид кнопкам панели. Для примера рассмотрим вариант установки подсветки для кнопки, предназначенной для переключения задней противотуманной фары. Для этого нам необходимо её вынуть и разобрать. Имея доступ к лампе накаливания, её необходимо достать и полностью снять с помощью пинцета. Далее всё зависит от фантазии. Например, можно установить светодиодную лампу абсолютно любого цвета.

Для её установки важно знать, что контакт № 6 – это плюс, а № 7 – с минусом. Полярность указана на задней стороне корпуса кнопки.

Теперь вставим колодку с проводами и проверим работу подсветки. В случае если всё работает исправно, можем переходить к этапу сборки.

Установка твиттеров в панель приборов ВАЗ 2110


Прекрасным дополнением на панельном устройстве будет твиттер (высокочастотный динамик). Во время его установки главная проблема, которая может возникнуть, связана со сверлением отверстий, поскольку ветровое стекло не позволяет это делать под прямым углом. Учитывая, что под пластмассовой оболочкой расположена прочная металлическая пластина, без дрели в данном случае не обойтись. Потому заранее необходимо подготовить бумажный шаблон или трафарет. Теперь берём дрель и просверлим в размеченной области. Неровные края отверстий исправим, применяя специальную насадку для дрели.

Важно учитывать, что отверстие проделывать необходимо на достаточном расстоянии от приборов панели. Также важно отметить, что под металлической пластиной имеются провода и кронштейны.

Устанавливаем твиттер, он должен плотно пройти в полученное отверстие. В том случае, если оно немного больше, свободную область можно уплотнить с помощью герметика. Провода от устанавливаемого устройства закрепим по краям воздуховода. Такой элемент акустической системы обеспечит качественное и полное звучание.

Стильная и современная накладка


Зачастую стандартная панель быстро надоедает. Потому многие автовладельцы решаются приобрести новое панельное устройство. Однако такой вариант является довольно затратным. Прекрасной альтернативой является экономичный вариант тюнинга панели своими руками посредством приобретения накладки.

В специализированных интернет магазинах имеется большой выбор накладок, среди которых можно найти подходящий вариант по вполне приемлемым ценам.

Шумоизоляция панели ВАЗ 2110


Каждый владелец ВАЗ 2110 знаком с такой проблемой, как скрип панельного устройства во время движения авто. Единственным выходом в данной ситуации является шумоизоляция.

Для того чтобы начать процесс модернизации панели, её необходимо разобрать на три части, которые крепятся друг к другу посредством крепёжных болтов.

В качестве «антискрипа» можно использовать моделин, а материалом-шумопоглотителем будет служить битопласт.

В тех областях, где соприкасаются части панели, понадобится моделин, им необходимо закрыть все отверстия от болтов для сокращения потерь потока воздуха печки. Тыльную сторону торпеды обклеим битопластом.

Нередко скрипам подвержен чёрный ящик с предохранителем и бардачок. В данном случае под бока ящика, а также те области, где он близко контактирует с панелью, поместим моделин, а на дне бардачка – битопласт. Главное преимущество битопласта заключается в том, что он отлично уминается, потому при обратной установке панели проблем возникнуть не должно.

Благодаря таким нехитрым действиям можно легко устранить все надоедливые шумы и скрипы в салоне и обеспечить тишину в авто.

Источники

Описание и обозначения значков на панели приборов ВАЗ 2110 и 21102: схема комбинации щитка

Автор: Виктор

Благодаря наличию приборной панели (ПП) автовладелец может знать скорость движения, температуру двигателя, оставшийся объем топлива в баке и много другое. ПП, по сути, является связующим звеном между машиной и ее владельцем. Какие индикаторы расположены панели приборов ВАЗ 2110, чем отличаются приборки и как произвести замену ПП? Об этом читайте ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Описание и расположение индикаторов и приборов на панели

Начнем с описания и обозначений значков и обозначений приборного щитка в 21102:

  1. Контроллер температуры охладительной жидкости в двигателе, по этому датчику определяется температура мотора в целом. Благодаря устройству можно своевременно определить перегрев силового агрегата.
  2. Тахометр. Этот контроллер предназначен для выведения показаний числа оборотов коленчатого вала.
  3. Индикатор левого поворотника, при включении поворота всегда мигает.
  4. Левый правый поворотник. Значки под номерами 3 и 4 при включении световой сигнализации моргают синхронно.
  5. Спидометр. Благодаря спидометру водитель может знать, с какой скоростью движется его автомобиля.
  6. Контроллер объема оставшегося горючего в баке, по нему водитель ориентируется, когда стоит заправиться. Если в баке остается около 5-7 литров горючего, рядом с датчиком загорится желтый индикатор, выполненный в виде бензоколонки. Нельзя допускать эксплуатацию авто с регулярно горящей желтой лампой, поскольку это может привести к выходу из строя топливного насоса.
  7. Индикатор бензоколонки, о котором мы рассказали выше.
  8. Световой символ включения габаритных огней.
  9. Символ работоспособности тормозной системы, появляется на приборке при работающем двигателе, если в расширительном бачке недостаточно тормозной жидкости. Неполадка может быть связана с утечкой.
  10. Значок активации дальнего освещения.
  11. Регулятор настройки часов с переключателем. Может использоваться для переключения данные о суточном и общем пробеге.
  12. Внизу комбинации приборов имеется маленький экран, где отображаются данные о пройденном километраже авто.
  13. Световая лампочка, загорающаяся при активации световой сигнализации.
  14. Символ Чек Энджин. Его появление свидетельствует о том, что блок управления обнаружил неполадки в работе мотора. Желательно заглушить силовой агрегат и выявить поломку, которая зачастую обусловлена неработоспособностью вспомогательных датчиков.
  15. Экран с часами. При переключении регулятора на нем могут демонстрироваться данные о температуре воздуха за бортом, если такой датчик установлен.
  16. Эта лампа приборки обозначает обнаруженную неисправность в работе системы зарядки аккумуляторной батареи. Причина может быть обусловлена ослаблением, износом или обрывом приводного ремешка генераторной установки. Также она может свидетельствовать о неисправности самого агрегата, повреждении цепи питания и прочих неполадках в его работе.
  17. Значок активации ручного тормоза.
  18. Символ в виде масленки говорит о недостаточном уровне давления моторной жидкости в ДВС. При его появлении нужно заглушить автомобильный мотор и обнаружить причину, которая обычно заключается в утечке масла из системы.
  19. Значок воздушной заслонки, ставится только на карбюраторные моторы (автор видео — канал В гараже).

Особенности приборной панели старого и нового образца

За десятки лет выпуска ВАЗ 2110 приборная доска претерпела определенные изменения. Поэтому приборки можно поделить на два группы — устройства старого, а также нового образцов. Следует отметить, что эти приборные панели не являются взаимозаменяемыми, поскольку обладают разными электрическими схемами подключения, а также конструкций центральной консоли в машинах. Более того, оба вида приборок характеризуются разными формами, но что касается расположения датчиков и индикаторов, то по факту оно практически аналогичное.

Со временем приборки стали оснащаться регуляторами яркости подсветки. Кроме ого, на щитках старого образца не использовались цифровые одометры (счетчики пробега), они стали устанавливаться намного позже. Поначалу одометр был механическим (автор — канал proVAZ-2110).

Возможные неисправности: признаки и причины

С какими неисправностями может столкнуться автовладелец:

  1. Не работает часть лампочек на щитке. Если выходит из строя один или несколько источников света, то скорей всего, это обусловлено перегоранием ламп. Проблема решается путем замены устройств.
  2. Подсветка вовсе перестала функционировать, при этом все приборы и индикаторы загораются. По всей видимости, причину надо искать в неработоспособности самого регулятора яркости, он мог сломаться. При постоянной эксплуатации этого регулятора мог отойти его контакт подключения с бортовой сетью, поэтому нужно проверить проводку. Также причина может заключаться в перегорании предохранителя, расположенного в монтажном блоке.
  3. Подсветка не включается, при этом ни один индикатор и датчик не работает. Возможно, «накрылась» сама панель или произошло повреждение колодки с проводами, подключенными к щитку. Нужно снимать устройство и внимательно проверять все цепи.
  4. Не работает спидометр — стрелка не поднимается либо поднимается, но очень медленно и с рывками. При такой проблеме причину следует искать в датчике скорости, который может быть электронным и механическим. Если механический — то проверьте состояние наконечников, которые входят в сам спидометр и коробку передач. Часто изнашивается конец троса, подключенного к спидометру, можно попробовать решить проблему путем наматывания на этот конец куска пищевой фольги. Если датчик электронный, то нужно проверить качество контактов.
  5. Не включаются индикаторы, к примеру, лампы поворотов или оптики. Нужно проверять работоспособность подрулевых переключателей фар ближнего и дальнего света, а также поворотов.
  6. Не функционирует датчик объема топлива, стрелка не двигается или поднялась до упора и не опускается. В первом случае причина может крыться в выходе из строя самого контроллера, расположенного в топливном баке. Нужно найти датчик и проверить его работоспособность. Во втором случае возможная причина — замыкание в электроцепи, потребуется прозвонить проводку тестером.
  7. Не работает тахометр. Опять же, причину необходимо искать в датчике положения коленвала — он мог выйти из строя, также от него мог отойти контакт. Чаще всего причина неработоспособности датчиков на приборке связана с окислением контактов, их следует проверять в первую очередь.

Инструкция по замене приборки своими руками

Инструкция на тему замены щитка своими руками:

  1. Для начала следует отключить зажигание и обесточить электрическую сеть «Десятки», для этого откройте капот и сбросьте клемму с АКБ.
  2. Извлекаются переключатели, расположенные по бокам приборки.
  3. Затем отверткой с крестовым наконечником открутите болты, которые фиксируют устройство.
  4. Далее, надо демонтировать крепления приборки к накладке. После этого щиток без проблем извлекается из посадочного места, также можно снять стекло.
  5. Следующим этапом будет отсоединение всех разъемов и колодок, подключенных к приборной доске.
  6. Когда разъемы будут отключены, панель демонтируется. Производится ее ремонт или замена на новую, действия по сборке выполняются в обратном порядке (видео снято каналом В гараже).

Идеи для тюнинга и доработки щитка

Как можно улучшить приборку в «Десятке»:

  1. Установив новую накладку на консоль. Этот тип тюнинга является самым простым, поскольку вам надо будет просто установить сверху накладку. Однако, он никак не улучшит саму приборную панель, только ее верхнюю часть.
  2. В ВАЗ 2110 можно установить приборную панель от Приоры, в целом выбор тюнингованных, готовых к эксплуатации щитков, достаточно большой. При установке приборки в 2110 от другого авто придется частично переделать некоторые разъемы и подключить новые устройства. Но в целом в этом нет ничего сложного.
  3. Установка новых шкал на датчики. Шкалы можно скачать из Сети, найти в магазине или разработать самостоятельно. Процедура переделки в данном случае будет более сложной — вам придется снимать щиток и отсоединять стрелки от приборов, на это потребуется время. После установки новых шкал стрелки нужно правильно установить на место, иначе возможны сбои в работе спидометра и других датчиков.
  4. Установка диодного освещения в приборку. Можно просто заменить стандартные лампочки на светодиодные либо же приобрести диодную ленту и запаять ее в щиток. Но учтите — если лампочка выйдет из строя, ее можно без проблем заменить, чего не скажешь о светодиодной ленте. Если она перегорит, то придется распаивать ленту и ставить вместо нее новую. Хотя ресурс эксплуатации светодиодной ленты достаточно высокий.
  5. Если вы ставите диодные лампы, то дополнительно можно покрасить люминесцентной краской цифры на шкалах, а также стрелки датчиков. Дело в том, что совмещение этих двух видов тюнинга позволит добиться действительно качественного и красивого результата. При светодиодном освещении стрелки, окрашенные люминесцентной краской, будут гореть значительно ярче.

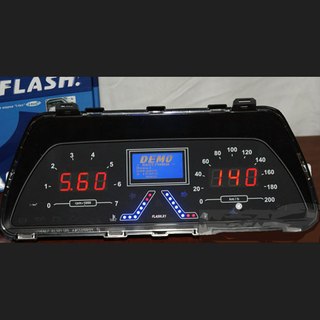

Фотогалерея «Тюнингованные приборки ВАЗ 2110»

Заключение

Процесс ремонта приборки на практике — не особо сложная задача. Заменить лампы и прочистить контакты от окисления сможет любой автолюбитель. Если же проблема неработоспособности связана с более серьезными причинами, то лучше доверить их решение специалистам. Помните о том, что приборная панель считается связующим элементом между вами и машиной, поэтому данный узел всегда должен быть рабочим.

 Загрузка …

Видео «Как установить светодиоды в щиток ВАЗ 2110?»

Подробная инструкция касательно модернизации щитка приборов путем установки в него светодиодных источников освещения приведена в ролике (видео опубликовано каналом Sergey Avtocar 2nd CH).

Синяя сверхяркая подсветка комбинации приборов на сайте Десятки.ру — ваз 2110, ваз 2111, ваз 2112

Часть I | Часть II | Часть II Плюс | Часть III
   Модернизация штатной подсветки на лампах накаливания заключается в замени их на светодиоды. Это приводит прежде всего к еще более яркой и насыщенной подсветкой шкал, а так же возможность менять цвет подсветки простой перепайкой светодиодов.

Для модернизации потребуется снятие приборов и их полная разборка, вставка в щиток (как собственного изготовления, так и штатная, но доработанная), 10-ти мм светодиоды 7шт. для двухокошечной панели + резисторы, былый корректор для бумаги, цветная изолента (зеленая, красная, синяя, оранжевая), кусок тонировочной пленки примерно 8×8 см (не очень темной), двусторонний скотч (бытовой).

Разборка приборов
Необходимо снять прозачный козырек. Демонтировать все лампы с патронами. Далее снятие стрелок, НЕОБХОДИМО БЫТЬ ОЧЕНЬ ОСТОРОЖНЫМ на этом этапе, можно повредить оси шаговых двигателей. Итак для снятия стрелок необходимы ножницы и плотная бумага. Бумагой нада накрыть, дабы не испортить штатную всавку, ножницами, покачивая в разные стороны, тянуть стрелку вверх. Слезает стрелка с усилием.

   Далее надо отвернуть саморезы с задней стороны приборов и после снятия пластиковой стенки разогнуть прижимные рамки ЖКИ. Если все прошло удачно, то пол дела сделано.

Подготовка светодиодов
Светодиоды покупал в автомагазине, в нем почему-то они значительно дешевле, 23р за штуку, а магазине радиодеталей 37р. К тому же в цоколе уже установлен резистор и диод. Необходимо отпилить макушку светодиода, так как в ней находится линза фокусирующая луч, но при этом не повредить светоэлемент. Капнуть не спиленный торец клея СуперМомент. Пасатижами аккуратно разрушил цоколь и извлек светодиод. В пластиковом корпусе белого цвета увеличить отверстия под светодиоды до 13 мм.

   Пайка светодиодов
Светодиоды припаиваются в отверстия под патрон лампы с соблюдением полярности. После проверки работоспособности установленных светодиодов, устанавливаются ЖКИ
   Стрелки
Снятые стрелки необходимо очистить от красной краски с нижнего торца, так как при попадании синего цвета они станут невидимы. Далее покрасил нижний торец корректором белого цвета.
   Вставка с рисунком шкал в щиток приборов
Штатная вставка, но доработанная, Вся модернизация сводится к сошкуриванию с внутренней стороны зеленой краски, выступающей в роли светофильтра. Если не снимать краску, то оттенок цвета будет другой и яркость ниже. Плюсы данного способа: нет необходимости изготавливать свою вставку, дешевле , проще и быстрее. Минусы: теряются красные элементы шкал, нет вожможности изменить дизайн шкал.

Собственного изготовления, из файла вставки в формате ‘cdr’ (см. ниже: кликни по иконке файла, чтобы скачать) надо напечатать основу на бумаге 100 г/кв.м с максимальной подачей чернил принтера, но так что-бы они не растеклись. Заламинировать в матовую пленку. Лучше вывести основу в ближайшей типографии на фотонаборном автомате. На участки пиктограм наклеил тонировочную пленку, а поверх нее кусочки цветной изоленты, согласно обозначениям. Области шкал заклеил двусторонним скотчем. Он придает рассеивание и в светлое время суток белый, а так же выступил в роли клея (в случае печати основы на принтере на шкалах скотч не нужен).

Вставка в щиток приборов VDO с одним ЖКИ
36,7 КБ
   Сборка
Сборку лучше начинать со сборки корпуса самих приборов, платы, световода и задней крышки корпуса. Затем наклеивается вставка. Перед одеванием стрелок на оси необходимо наложить лист бумаги как при снятии и приложить металлическую линейку вплотную к оси. Линейка будет выступать в роли ограничителя глубины насаживания стрелок. Стрелки надевал с корректировкой «нолей». Вкрутил контрольные лампы и надел прозрачный козырек. Для контроля работоспособности всей панели, в ней предусмотрен режим теста, необходимо нажать на кнопку сброса одометра и не отпуская ее подать +12v на контакт 4 и 10 белого разъема. Потом отпустить кнопку и стрелки сделают три полных хода. Все, четыре часа и готова новая, сверхяркая подсветка синего цвета.
   Модернизация подсветки стрелок
Поездив немного в ночных условиях принял решение изменить цвет подсветки стрелок. По конструкции подсветка стрелок выполняется с помощью световодов и серией призм. В стрелке тоже есть призмы, они то и как-бы поднимают свет из недр приборов.
   Так как в моей версии приборов применена светодиодная подсветка синего цвета, но для изменения цвета стрелок необходимо сточить призмы или высверлить на световоде. Это предотвратит проникновение синего света в стрелки. Следующий этап — установка светодиодов необходимого цвета, в моем случае красные. Перед установкой необходимо сточить линзу у 3мм (желательно сверхяркого) светодиода и боковую сторону. Это позволит максимально приблизить его к оси стрелочного прибора. В конструкциях стрелочных указателей предусмотрены две проушины (на тахометре и спидометре надо просверлить сверлом 1мм). Для того чтобы свет от светодиода на попадал в основной световод надо изолировать боковые стенки светодиода. Можно использовать любую непрозрачную краску, но удобнее и быстрее надеть термокембрик и нагреть для усадки, затем аккуратно срезать в верхней части. Выводы светодиода разгибаются в разные стороны и вставляются в отверстия, после фиксируются. Далее все светодиоды соединяются в цепь и подключаются через резистор к светодиодам основной подсветки.
   Все собирается в единое целое и результат на лицо, теперь стрелки не сливаются с рисками шкал. Заодно произвел «калиброку» шкалы. Реальная скорость отличается в меньшую сторону с положением стрелки. Поэтому я нулевое положение стрелки изменил. Выставил примерно равным «-5 км/ч», при этом от «0» до «40» стрелка занижает скорость, но зато в остальном секторе показывает реальную скорость.
Часть I | Часть II | Часть II Плюс | Часть III
Автор текста: Роман Аксенов

Подстветка кнопок панели приборов ВАЗ-2110-12 » S-Led.

Ru
Давно езжу с зелёной, а на некоторых кнопках не горящей подсветкой. Особенно трудно в тёмное время суток, так как зеленую штатную подсветку кнопок не видно и по привычке приходится находить на ощуп. В итоге с решительным настроем кнопки обрели белую подсветку от 5 мм светодиода, но хоть и яркость их была высока по прошествии года захотелось получить более читаемые, в меру яркие кнопки.

Так как я не любитель колхоза, а это как раз касаемо переделки кнопок на 5 мм светодиоды, решено было переделать их на кнопки нового образца.

Дело в том, что в старых кнопках в штатном исполнении установлена лампа накаливания и вставлена зелёная пластмаска в виде светофильтра, в основание кнопки, она вытаскивается и путём замены лампы на светодиод (с резистором разумеется) получается желаемого цвета подсветка.

Но в новых типах кнопок, которые так же изготавливаются для старой панели приборов ВАЗ-2110, 2111, 2112, используется печатная плата, а вместо лампы smd светодиод зелёного цвета, но он на столько мал и слаб, что лампа накаливания в старых кнопках светила куда ярче. Просто заменив этот светодиод на более яркий не представляется возможным, т.к. ярче в таком формате их просто не существует.

Значит, нам необходимо поставить больший SMD светодиод на плату, но и тут нас подстерегают трудности, так как плата по размерам очень мала светодиод большего размера просто не влезёт и уж тем более не попадёт на площадку пайки.
Грамотное решение здесь, одно, это изготовить плату самому.

Теперь рассмотрим как изготовить плату для Smd светодиода 1210 в кнопки панели приборов ВАЗ-2110-12

1. Разбираем кнопку. Сделать это совсем не сложно, на задней её части (так где контакты) находятся маленькие прямоугольные вырезы, их по два с каждой стороны. Подсовываем под них маленькую отвертку и аккуратно вынимаем основание кнопки.

2. Выпаиваем плату. Для это нам нужен паяльник и для большего удобства (можно и обойтись) лента для выпаивания. Плата припаяна на двух контактах, ошибиться не возможно 🙂

3. Изготовление новой платы. Теперь нам необходимо изготовить новую плату под нужный нам светодиод. Сам процесс изготовление в фотографиях описывать не стал, так как это стандартный процесс вырезания (по размеру штатной платы кнопки), рисования (дорожек), травления и лужения текстолита. Если возникают трудности напишите в комментарии, учту и сделаю фото отчёт при следующем изготовлении такой платы.
Готовая плата выглядит так. Состоит из smd резистора на 680 Ом и светодиода 1210.

4. Пайка новой платы на своё место. Теперь остаётся только припаять готовую плату на своё место, всё на те же контакты с которых мы выпаивали старую.

5. Сборка кнопки Собираем кнопку в обратном порядке и проверяем. Надеюсь результат вам понравился! По мне яркость получилось изумительной 🙂

Описание значков на панели приборов ВАЗ 2110. Основные обозначения значков на панели приборов ВАЗ

Многие сталкиваются с проблемами, связанными с ремонтом автомобилей. В данной статье будет рассмотрено, как самостоятельно произвести апгрейд в панели приборов ВАЗ 2110.

Общие характеристики

Проект автомобиля ВАЗ 2110 начали задействовать задолго до запуска его в серийное производство. Серийная машина сошла с конвейера в 1996 году. Эта машина не была похожа ни на одну из ранее выпущенных.ВАЗ 2110 — легковой переднеприводный автомобиль.

Автомобиль предназначен для езды в городских условиях с твердым покрытием. Автомобиль относится к типу седан, имеет четыре двери, кузов полностью металлический. На автомобиль устанавливались карбюраторный и инжекторный двигатели объемом 1,5 литра. В зависимости от комплектации автомобиль комплектовался противотуманными фарами, электростеклоподъемниками, подогревом передних сидений, обогревом боковых зеркал заднего вида с электроприводом на бортовой компьютер. Также на автомобиль при желании можно установить электронный противоугонный механизм, подушку безопасности, кондиционер, антиблокировочную систему тормозов, добавить освещение.Обивка кабины — тканевый материал. Для перевозки сыпучих грузов и увеличения объема багажника задние сиденья можно складывать.

ВАЗ 2110. Приборы щитовые. Описание

На приборной панели расположены следующие датчики: спидометр, тахометр, датчик температуры двигателя, датчик уровня топлива.

В ВАЗ 2110 панель приборов крепится двумя винтами. Спидометр показывает, насколько быстро движется машина. С помощью тахометра определяют количество оборотов двигателя.На приборном щите нанесено два метра пройденного расстояния. Один метр показывает километр, который машина проехала за все время эксплуатации, второй — «суточный». Суточный счетчик можно сбросить с помощью соответствующей кнопки. Подсветка панели приборов ВАЗ 2110 включается кнопкой малой освещенности.

Как снять панель приборов?

Для того, чтобы снять щиток приборов в ВАЗ 2110, необходимо выполнить следующие действия:

  • от АКБ необходимо отсоединить провод клеммы «минус»;
  • откручиваем винты и снимаем комбинацию инструментов;
  • откручиваем 2 винта крепления панели приборов к накладкам и вынимаем комбинацию приборов из гнезда;
  • нужно отсоединить колодку проводов от панели приборов.

Для установки панели приборов нужно производить действия строго в обратной последовательности.

Новая накладка в панели приборов

В ВАЗ 2110 панель приборов выглядит маленькой и быстро надоедает, а альтернативу со встроенным бортовым компьютером покупать не хочу, т.к. потратить много денег. Процесс обновления дашборда — актуальная тема. Самый простой способ переделать приборную панель — это установка специальной накладки, которую легко купить в автомобильных магазинах.

По стоимости они недорогие, и есть много вариантов с разными рисунками. Так что найти вагонку на свой вкус не составит большого труда.

Для установки накладки необходимо полностью снять панель приборов. Следующий шаг необходимо аккуратно удалить со стрелочной панели. При сборке панели и установке стрелок необходимо следить за тем, чтобы водитель ничего не отвлекал при движении транспортного средства, иначе придется повторять панель и переделывать ее.Удачно подобранная накладка панели приборов ВАЗ 2110 придаст ей наилучший вид и будет гармонично сочетаться с интерьером автомобиля.

Тюнинг панельных приборов ВАЗ 2110

На сегодняшний день существует множество вариантов, как сделать тюнинг ВАЗ 2110 своими руками. Один из самых простых и не очень затратных способов — тюнинг панели приборов. Для этого потребуется приобретение материала и запас терпения. Переделать приборную панель в несколько этапов. Перед обновлением необходимо его удалить.Следующим этапом можно поменять обычные лампы приборных панелей ВАЗ 2110 на светодиодные. Светодиоды желательно установить на прежние места, но при необходимости можно проделать дополнительные отверстия. Есть несколько способов изменить подсветку приборной панели:

Вы можете изменить подсветку одометра. С помощью лезвия нужно очистить одометр от клея, затем развернуть и поставить обратно. После этого подсветка циферблата сменится с зеленой на синюю.

Лампы панели приборов ВАЗ 2110 можно заменить на светодиодную ленту.Чтобы изменить цвет, вам нужно стереть лезвие слоя цветового фильтра. Остатки можно удалить с помощью растворителя. Следующий шаг необходимо закрепить светодиодной лентой внутри приборной панели. Вы можете подключить ленту к плате, где подключаются лампочки. Если стереть стрелкой красный, а затем нанести на них белый лак, которым пользуются для маникюра, реально получить цвет, как на выбранной ленте.

Можно реализовать автоматическую замену подсветки. Для этого нужно приобрести светодиодную ленту с разноцветными диодами и подключить к панели приборов.

Замените разные цвета, используя отдельный ключ, подключенный к электронике автомобиля.

Электрическая схема блока индикации приборов

В блок индикации автомобиля ВАЗ 2110 включена подробная электронная схема управления, содержащая звуковой сигнал и десять светодиодных сигнализаций. Индикаторы панели приборов ВАЗ 2110 Отображают следующие неисправности или предупреждения:

  • недостаточная охлаждающая жидкость;
  • недостаточный уровень масла;
  • недостаточное количество моющей жидкости;
  • неисправность ламп наружного освещения;
  • незадействованные ремни безопасности;
  • стирание тормозных колодок передних колес;
  • открыть дверь на машине.

Доработка шумоизоляции панели ВАЗ 2110

Многие автовладельцы ВАЗ 2110 сталкиваются с такой проблемой как скрипт панели при управлении транспортным средством. Один из выходов в этой ситуации можно доработать для улучшения шумоизоляции. Для этого необходимо разобрать панель на три части, которые скрепляются между собой с помощью монтажных болтов. Модель может использоваться для «антискрепа», а для поглощения шума можно использовать битопласт или другие материалы с аналогичными свойствами.В тех местах, где пластиковые элементы соприкасаются друг с другом, необходимо использовать модель, им нужно закупорить все отверстия от элементов крепления, чтобы уменьшить потерю потерь воздушного потока. Противоположную сторону торпеды нужно заблокировать Битопластом. В большинстве автомобилей экраны чувствительны к предохранителям и перчаточному ящику. Чтобы уменьшить экраны в области, где ящик примыкает к панели, нужно использовать модель, а Битопласт должен быть прикреплен к низу перчатки. Одно из главных преимуществ Битопласта — он хорошо уплотняется. В связи с этими проблемами при сборке панели она не должна появляться. Такие простые действия помогут легко обеспечить тишину и устранить шум и экраны внутри автомобиля.

Панель приборов ВАЗ 2110. Цена

Штатный вид приборной панели ВАЗ 2110 выглядит бледно, но для того, чтобы добавить ей оригинальности, можно произвести несколько несложных операций. Один из самых простых — это замена подсветки и прошивка новых устройств.Это можно реализовать следующими способами:

  • Изменить себе подсветку панелей приборов и кнопок. Для этого можно использовать специальную флуоресцентную краску: изменить цвет цифр, стрелок, заметок. Также можно заменить обычные лампочки на светодиодные или установить светодиодную ленту.
  • Приобрести готовые накладки на панель приборов (большой ассортимент можно найти на авторынках). Накладки приборных панелей ВАЗ 2110 придадут более стильный вид.
  • Приобрести и поставить новый щиток приборов (есть в разных модификациях: цифровой и стрелочный) со встроенным бортовым компьютером.

  • Заменить полностью приборную панель или торпеду (для этого потребуется больше временных и финансовых затрат).

Наличие значков на приборной панели играет одну из важнейших ролей во время вождения автомобиля. Они реагируют не только на навигацию систем машины, но и информируют о возникновении неисправностей, поломок и неправильной эксплуатации транспортного средства. Именно поэтому каждому автомобилисту необходимо знать расположение, расшифровку и обозначение значков на панели приборов ВАЗ.

При резком появлении того или иного индикатора на дашборде вы сможете вовремя среагировать, что избавит вас от попадания в сложную ситуацию. Часто индикаторы выполняют лишь роль этакого неверного, но когда они срабатывают, лучше всего отправиться в гараж на ремонт или обратиться за помощью в автосервис.

Стоимость и расположение основных приборов на панели ВАЗ

Комбинации всех устройств самой популярной марки (ВАЗ-2110) расположены непосредственно на левой стороне самой панели. Эту часть приборной панели драйверов часто называют Торпедой. На приборной панели также находятся переключатели различных функций и типов, а также набор контрольных лампочек. Они несут ответственность за управление работой осветительного оборудования, обогревателя и других важных агрегатов.

В первую очередь, при осмотре приборной панели в глаза бросаются различные устройства поворота и указатели под ними, которые оснащены небольшим электронным цифровым окошком и набором сигнальных огней с различными функциями.Основные элементы здесь:

  • Образец индукционного спидометра;
  • Тахометр модели
  • ;
  • Указатель поворота для регулировки температуры охлаждающей жидкости;
  • Устройство для определения уровня топлива в баке.

Рассмотрим подробнее каждое из устройств.

Совет: Если лампочки, индикаторы и стрелковые приборы не работают, значит, проблема в проводке. Обязательно проверьте блок предохранителей на ВАЗ-2110.

Обозначения на индукционном спидометре

Модели индукционных спидометров получают показания значения скорости от датчиков, которые расположены непосредственно в конструкции коробки передач. Отображает реальную стоимость автомобиля — шкала варьируется от 0 до 200 км / ч.

Цена деления указана на 10 км / час. Однако водитель должен помнить, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимый коэффициент погрешности — до 3-5 км / ч.

Нижняя и центральная часть спидометра снабжена небольшим окошком с электронным дисплеем версии, которое через 2 строки передает значение общего пробега за весь период эксплуатации автомобиля и текущее значение пробега.

Обозначения на тахометре

С левой стороны приборной панели расположен тахометр. С помощью этого устройства водитель получает значения текущих оборотов коленчатого вала. Информация поступает в тахометр через бортовой компьютер, который, в свою очередь, получает эти значения от датчиков на коленчатом валу. Часто, если машина дергается при резком нажатии на газ, тахометр будет показывать низкие обороты или вообще будет неисправен.

На шкале все деления раздавлены на 5 единиц, а оцифровка значений сделана на 10 единиц. Максимальные значения ограничены показателем 80 единиц. Для того, чтобы понять, как количество оборотов теперь показывает машина, нужно цифру на тахометре умножить на 100. Сектор в пределах от 55 до 60 единиц. Делится красным — это сигнал водителю о том, что машина приблизится к критическому числу оборотов.

Совет: Когда количество оборотов коленчатого вала приближается к красному сектору, может произойти резкая остановка и отказ двигателя.

В нижней средней части прибора с помощью электронного дисплея отображается реальная температура окружающего воздуха автомобиля и время.

Обозначения на стрелке указателя температуры охлаждающей жидкости

В левой части тахометра находится универсальный стрелок, который регулирует температурные показатели в охлаждающей жидкости. Сигналы о текущих индикаторах Устройство получает от соответствующего индикатора температуры теплоносителя, который находится рядом с конструкцией GBC и термостата.

Здесь цена деления считается равной 20 градусам, а общие темпы оцифровки начинаются со значения 50 единиц и заканчиваются делением в 130 градусов. Красным выделена опасная зона устройства, которая начинается со значения 105 градусов. Если стрелка прибора начинает входить в эту зону, двигатель ВАЗ-2110 необходимо немедленно выключить, а автомобиль остановить.

При перегреве мотора может выйти из строя не только основной комплект блоков силовых агрегатов, но и датчик мощности вентилятора, как на ВАЗ-2107.

Обозначения в указателе направления топлива в баке

Справа от скоростного спидометра находится указатель, показывающий уровень и в целом наличие бензина в топливном баке вашего автомобиля. Он работает за счет датчика в баке, а данные отправляются через бортовой компьютер на весы.Индикаторы стрелочного прибора имеют следующие обозначения:

  • 0 — У вас полностью пустой бак (машина сможет проработать еще 15-20 минут).
  • ½ — в бензиновом автомобиле по-прежнему стоит Полбак.
  • 1 — машина заправлена ​​полным баком.

Как расшифровываются значки на установленной панели приборов?

Помимо устройств, на панели есть различные значки, которые загораются при неисправности электронных индикаторов. Для драйвера они имеют следующие значения:

  1. Знак АБС.Этот индикатор загорается только при запуске мотора и сразу гаснет. Также он может загореться при возникновении проблем с работой антиблокировочных элементов в тормозной системе.
  2. Индикатор передней подушки безопасности. Загорается при неисправности подушки, закрепленной на передней части автомобиля.
  3. Индикатор, напоминающий о необходимости пристегнуть ремень безопасности. Загорается при запуске мотора и горит до тех пор, пока не наденет ремень.
  4. Сигнальная лампа подушки безопасности. Загорается при выключении подушки у передней пары пассажиров.
  5. Индикатор обогрева заднего стекла. Он загорится перед включением обогрева заднего стекла.
  6. Средний световой значок.
  7. Индикатор дальнего света.
  8. Знак на задние противотуманные фары.
  9. Знак передней противотуманной фары.
  10. Индикатор включен в неисправность в электросети.
  11. Сигнальная лампа работающая при незакрытых дверях.
  12. Лампа регулировки уровня топлива в баке. Загорается только при наличии топлива минут 15-20 езды.
  13. Индикатор левого и правого вращения станка.
  14. Включен индикатор перегрева в системе охлаждения двигателя.
  15. Контрольные лампы включены при низком заряде аккумулятора.
  16. Лампочка с названием «Check Engine». В случае неисправностей в системе управления двигателем.
  17. Сигнальные индикаторы включаются при включении стояночного тормоза или при появлении поломки в тормозной системе.
  18. Индикатор низкого давления и уровня моторного масла в системе смазки.
  19. Лампочка неисправностей системы предпускового подогрева (конкретно отвечает за свечи накаливания).
  20. Сигнальная лампа, загорающаяся при блокировке электронной системы ходовой части автомобиля.

Совет: Если загорелся один из индикаторов, связанных с колесами, то для начала проведите прокачку тормозов на ВАЗ-2110, а затем еще раз проверьте работу системы. Если индикатор на бортовой панели пропал, значит проблема решена ремонтом тормозной системы.

Панель приборов ВАЗ 2110, как и в любом автомобиле импортного и российского производства, обязана определять общее состояние автомобиля и должна отображать всю информацию о: количестве топлива, температуре двигателя и наличии ( количество) смазочных элементов двигателя.

Помимо вышеперечисленных данных, щиток приборов ВАЗ на дисплей выдает все ошибки (неисправности жидкости) автомобиля.

Далее в статье я дам вам полное описание приборной панели ВАЗ 2110 и расскажу про описание кнопок, ламп, световых индикаторов, расскажу о типичных ошибках, которые могут появляться на дисплее в пути. .

Описание кнопок панели приборов ВАЗ 2110

Ну что ж, сразу перейдем к описанию кнопок на панели приборов ВАЗ 2110.

Панель приборов автомобиля ВАЗ 2110 — на стрелках отмечены кнопки, расположенные на ней

Как видно из скриншота, на панели приборов ВАЗ 2110 всего 4 кнопки — перейдем к их описанию.

  1. Кнопка включения / выключения передних противотуманных фар.
  2. Включение / выключение наружного освещения.
  3. Подогрев заднего стекла
  4. Кнопка включения / выключения задних противотуманных фар.

Кроме кнопок на панели приборов есть и другие, которые находятся под духовкой, рядом с магнитом в салоне. Узнаем их функции:


Многие владельцы ВАЗ 2110 спрашивают — зачем вам те самые 4 кнопки, которые находятся на панели приборов под духовкой. Ответ покажется вам довольно банальным:

Эти кнопки на самом деле не играют никакой функции, я думаю, инженеры, работавшие над десятком, хотели добавить в машину электрические стеклоподъемники, но по какой-то причине забыли это сделать.

Ладно, это была шутка! В корпусе эти кнопки отвечают за следующее:

  1. Включение / отключение рециркуляции
  2. Включение / отключение аварийной световой сигнализации
  3. Кнопка установки дополнительного оборудования (например, окон)

Описание индикаторов и ламп на панели приборов ВАЗ 2110

Ну что, посмеялись, теперь перейдем к основному: описанию индикаторов и ламп на панели приборов ВАЗ 2110.

  1. Индикатор наличия масла в топливе
  2. Индикатор включения ручного тормоза
  3. Индикатор автоматической зарядки АКБ
  4. Индикатор мощности двигателя
  5. Включение левого поворота
  6. Включение правого поворота
  7. Дальний свет Индикатор
  8. Индикатор уровня тормозной жидкости
  9. Индикатор наличия топлива
  10. Индикатор контрольной лампы включения габаритов

Все описанные выше индикаторы (кроме указателей поворота и включения фар) являются предупреждающими. Если они загораются, проблема в машине.

Информационные индикаторы панели Diatechnology ВАЗ 2110

Все информационные индикаторы системной системы ВАЗ 2110 обозначены стрелками здесь они на фото:


  1. Наличие и температура охлаждающей жидкости
  2. Тахометр (показывает номер оборотов двигателя, незабываемые на 100)
  3. Спидометр (показывает скорость автомобиля. Здесь нет необходимости умножать.
  4. На этом дисплее отображается общий / суточный пробег автомобиля.
  5. Индикатор наличия масла в двигателе.

Как видите, панель приборов ВАЗ 2110 не так сложна для изучения. Но очень часто возникают ситуации, когда на дашборде появляются ошибки. Давайте теперь рассмотрим эти ошибки более подробно.

Ошибки, отображаемые на панели приборов ВАЗ 2110 и способы их устранения.

Например, сделаю снимок экрана с индикаторами приборной панели, которые я уже показывал в этой статье.


  1. В случае, если загорелся индикатор наличия масла в топливе, рекомендуем его проверить. Для этого откройте капот машины и посмотрите на Шупа. Если он в уровне масла, то фишка, скорее всего, в самой панели приборов.
  2. У вас загорелся индикатор стояночного тормоза (ручной), скорее всего проблема в обрыве троса.
  3. Индикатор заряда аккумуляторной батареи показывает ошибки, связанные с генератором. Если он загорелся, рекомендую проверить ремень генератора (на разрыв). В целом этот значок на панели приборов свидетельствует о неисправности цепи электросистемы автомобиля.
  4. Неисправность двигателя (Check Engine) говорит о нестабильной работе двигателя.
  5. Дополнительный индикатор работы двигателя
  6. Включение левого поворота — информационный индикатор
  7. Включение правого поворота — информационный индикатор
  8. Индикатор дальнего света Индикатор посторонней информации
  9. Этот индикатор показывает наличие уровня тормозной жидкости. В случае неисправности проверьте наличие АВТ в вашем автомобиле.
  10. Этот индикатор показывает наличие топлива. В том случае, если он загорелся в баке у вас осталось около 5 литров бензина. Я рекомендую вам заправиться.

Комбинация приборов объединяет приборы контроля: спидометр (с суточным и общим счетчиком пробега), тахометр, указатели температуры охлаждающей жидкости, уровень топлива и контрольные лампы. Контрольные лампы с красным светофильтром запрещали дальнейшее движение.

На части автомобиля может быть установлена ​​комбинация электронных устройств. Отличается только системой управления и принципом работы приборов (стрелка спидометра и тахометр приводятся в движение шаговыми электродвигателями, суточный пробег автомобиля сбрасывается при отключении аккумулятора.). В электронной комбинации приборов допускается только замена ламп, при других неисправностях комбинация приборов заменяется целиком.

Схема устройств управления (вид сзади)

1 — Контрольная лампа резерва топлива
2 — Лампы прибора
3 — Лампа правого поворота
4 — Контрольная лампа левого поворота
5 — Указатель температуры охлаждающей жидкости
6 — Контрольная лампа наружного освещения
7 — Контрольная лампа давления масла
8 — Контрольная лампа стояночного тормоза

9 — Контрольная лампа заряда аккумулятора
10 — Тахометр
11 — контрольная лампа «Check Engine»
12 — Спидометр
13 — Контрольная лампа тормозной жидкости
14 — аварийная сигнальная лампа
15 — Контрольная лампа дальнего света
16 — уровень топлива указатель

Проверить устройства управления и их датчики

Указатель температуры охлаждающей жидкости Работает совместно с датчиком, ввинченным в головку блока цилиндров. Датчик имеет термистор (резистор, сопротивление которого изменяется в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Данные для проверки указателя температуры охлаждающей жидкости

Если стрелка указателя постоянно находится в начале шкалы, при включении зажигания отсоединить провод от датчика и соединить с «массой».

Если стрелка отпущена, датчик неисправен.Если стрелка не была демонтирована, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите «массу» к левому выводу указателя температуры, подключенного к 5-белой вилке прибора. Прогиб стрелок укажет на проблему цепи «Датчик сигнала». Если стрелка не отпустила, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно находится в красной зоне, при включении зажигания отсоединить провод от датчика.Если стрелка отклонена к началу шкалы — датчик неисправен, если нет — замыкается провод на «массу» или не работает указатель. Правильность последнего можно проверить, отсоединив белую колодку комбинации приборов от жгута проводов и соединив в ней штекер 1 с «массой», а штекер 10 с «+» АКБ. В этом случае у рабочего указателя (при включении зажигания) стрелка должна находиться в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке.Датчик розничный с резистором из нихромовой проволоки. Подвижный контакт реостата приводится в движение рычагом зубной нити. На конце рычага расположен дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 л бензина.

Данные для проверки датчика уровня топлива Величина сопротивления топлива в датчике бака, Ом пустой бак 315-345 половина бака 108-128 полный бак не более 7

Данные для проверки указателя уровня топлива: положение стрелки Датчика сопротивления указателя, (при напряжении ОМ в бортовой сети 13-14 В) в начале шкалы 285-335 в середине шкалы 100-135 при конец шкалы 7-25

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отключите розовый провод от датчика и подключите его к «массе». Если стрелка отпущена, неисправен датчик или цепь, соединяющая ее с «массой». Если стрелка не отсоединилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с «массой» правого вывода указателя, подключенного к вилке 10 красного блока комбинаций приборов. Прогиб стрелок укажет на проблему цепи «Датчик сигнала». Если стрелка не отпустила, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно показывает полный бак, при включении зажигания отсоедините провод от датчика. Если стрелка отклонена к началу шкалы — датчик неисправен, если нет — замыкается провод на «массу» или не работает указатель. Правильность последнего можно проверить, отсоединив красный блок проводов комбинаций приборов. При этом у хорошего указателя стрелка (при включении зажигания) должна быть на отметке «0».

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в цепях питания и управления. Спидометр работает совместно с электронным датчиком скорости, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик выдает прямоугольные импульсы напряжения (нижний уровень — не более 1 В, верхний — не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес.6 импульсов датчика соответствуют 1 метру автомобиля.

При выходе из строя контрольных устройств или датчиков их заменяют.

Блок индикации бортовой системы управления

Блок индикации устанавливается в консоли приборной панели и подает звуковую и световую сигнализацию об открытой двери автомобиля, неисправных ремнях безопасности, неисправности ламп внешнего освещения или их цепей, износе передних тормозных колодок, недостаточный уровень: масло в двигателе, охлаждающая жидкость, промывочная жидкость.Блок также включает и отключает (с задержкой) освещение кабины при открытии любой двери. Блок отключается при отсутствии ключа в замке зажигания. Как только ключ вставлен (но еще не повернут), блок реагирует на открытие водительской двери прерывистым звуковым сигналом (зуммером) в течение 8 ± 2 с, что означает «забытый ключ в замке зажигания». Сигнал отключается, если закрыть дверь, вынуть ключ или повернуть его из положения «0».

После поворота ключа в положение «Зажигание» блок переходит в тестовый режим.При этом включены все световые индикаторы и зуммер, чтобы водитель мог убедиться в их исправности. При этом снимаются сигналы с датчиков уровня (охлаждающая, промывочная жидкость и моторное масло).

Если какой-либо датчик показывает недостаточный уровень, по окончании теста соответствующий индикатор начинает мигать и в течение 8 ± 2 с звучит зуммер. После этого индикатор горит постоянно, пока ключ зажигания не повернется в положение «0».

После запуска двигателя съемка уровней не производится.Обрабатываются только сигналы датчика износа тормозных колодок, реле контроля технического обслуживания фонарей (габаритные огни и стоп-сигналы) и концевых выключателей дверей. Если износ тормозных колодок не происходит, «лампа» или «открытая дверь» издает звуковой сигнал и мигает соответствующий световой индикатор. Через 8 ± 2 с он загорится ровным светом и зуммер выключится. После закрытия двери индикатор гаснет, при других неисправностях — продолжает гореть до поворота ключа в положение «0».

Датчик уровня охлаждающей (и промывочной) жидкости состоит из несветовой пластмассовой трубки с возобновляемой внутренней частью и поплавка с магнитом, который находится на трубке.Датчик уровня масла — с латунной трубкой. Как только Herkon попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей и моющей жидкости имеют двухконтактную колодку, датчик уровня масла — одноконтактный (второй контакт — «масса» автомобиля).

Датчик износа тормозных колодок устанавливается в специальное отверстие в передней тормозной колодке и подключается к проводке автомобиля с помощью одного разъема. Датчики продаются в комплекте с накладками, при их замене датчик устанавливается на внутренний блок.

Бортовой компьютер

На запчасти автомобилей вместо часов на панели приборов может быть установлен маршрутный компьютер, показывающий время от начала поездки, расход топлива, среднюю скорость, ориентировочный пробег по остатку топлива, температуру воздуха снаружи автомобиля. Кроме того, он может выполнять функции часов с будильником.

Удаление комбинации инструментов

… и отсоединяем разъемы задней противотуманной фары и обогрева заднего стекла.

(PP) Владелец автомобиля может знать скорость движения, температуру двигателя, остаток топлива в баке и многое другое. ПП, по сути, является связующим звеном между машиной и ее владельцем. Какие показатели есть приборные панели приборов ВАЗ 2110, как приборка и как заменить ПП? Об этом читайте ниже.

[Скрыть]

Описание и расположение индикаторов и приборов на панели

Начнем с описания и обозначений иконок и обозначений приборной панели в 21102:

  1. Регулятор температуры кулера в двигателе, температура мотора как целое определяется этим датчиком.Благодаря устройству можно своевременно определить перегрев силового агрегата.
  2. Тахометр. Этот контроллер предназначен для получения показаний числа оборотов коленчатого вала.
  3. Индикатор левого поворотника, при включении вращения постоянно мигает.
  4. Левый правый указатель поворота. Иконки под цифрами 3 и 4 при синхронном включении световой сигнализации.
  5. Спидометр. Благодаря спидометру водитель может узнать, сколько движется машина.
  6. Регулятор объема оставшегося топлива в баке, на него ориентируется водитель, когда необходимо заправиться. Если в баке около 5-7 литров топлива, рядом с датчиком включится желтый индикатор, выполненный в виде бензоколона. Невозможно обслуживать автомобиль с регулярно горящей желтой лампой, так как это может привести к выходу из строя топливного насоса.
  7. Индикатор бензоколона, о котором мы говорили выше.
  8. Световой символ включения габаритных огней.
  9. Знак эффективности тормозной системы появляется на приборной панели при работающем двигателе, если в расширительном бачке недостаточно тормозной жидкости.Проблема может быть связана с утечкой.
  10. Значок активации дальнего света.
  11. Контроллер настройки часов с переключателем. Его можно использовать для переключения данных о ежедневном и общем пробеге.
  12. Внизу комбинации приборов есть небольшой экран, на котором отображаются данные о пробеге автомобиля.
  13. Лампочка, загорающаяся при включении световой сигнализации.
  14. Контрольный символ Endin. Его внешний вид говорит о том, что блок управления обнаружил неисправность в работе мотора.Желательно слить силовой агрегат и выявить поломку, которая часто бывает из-за неработоспособности вспомогательных датчиков.
  15. Экран с часами. При включении регулятора на нем могут отображаться данные о температуре воздуха за бортом, если такой датчик установлен.
  16. Эта лампа на приборной панели указывает на обнаруженную неисправность в системе зарядки аккумулятора. Причина может быть вызвана ослаблением, износом или разрывом ремня привода генератора. Также это может указывать на неисправность самого агрегата, повреждение цепочки поставок и другие проблемы в его работе.
  17. Значок активации ручного тормоза.
  18. Символ в виде смазки указывает на недостаточный уровень давления моторной жидкости в двигателе. При его появлении нужно заглушить автомобильный мотор и выявить причину, которая обычно заключается в утечке масла из системы.
  19. Значок воздушной заслонки ставится только на карбюраторных моторах (автор видео — канал в гараже).

Особенности приборной панели старого и нового образца

За десятки лет выпуска ВАЗ 2110 приборная панель претерпела определенные изменения.Поэтому приборку можно разделить на две группы — устройства старых, а также новых образцов. Следует отметить, что эти приборные панели не являются взаимозаменяемыми, поскольку имеют разные электрические схемы для подключения, а также конструкции центральной консоли в машинах. Причем оба типа стяжек отличаются разной формой, но что касается расположения датчиков и индикаторов, то на самом деле оно практически схоже.

Со временем приборка стала оснащаться регуляторами яркости света.Кроме того, на панелях старого образца не использовались цифровые одометры (счетчики пробега), их начали устанавливать гораздо позже. Сначала одометр был механический (автор — канал ПРОВАЗ-2110).

Возможные неисправности: особенности и причины

С какими неисправностями может столкнуться автовладелец:

  1. Не работает часть лампочек на щитке. Если выходит из строя один или несколько источников света, то, скорее всего, это связано с храбростью ламп. Проблема решается заменой устройств.
  2. Подсветка вообще перестала работать, при этом загорелись все приборы и индикаторы. Видимо, причину надо искать в неработоспособности самого регулятора яркости, он мог сломаться. При постоянной работе этого регулятора он мог сместить свой контакт с бортовой сетью, поэтому нужно проверить проводку. Также причина может быть в перегоревании предохранителя, находящегося в монтажном блоке.
  3. Подсветка не включается, индикатор и датчик не работают.Возможно, это «прикрыло» саму панель или были повреждены колодки с проводами, подключенными к экрану. Нужно снять устройство и внимательно проверить все цепи.
  4. Спидометр не работает — стрелка не поднимается ни поднимается, а очень медленно и рывками. При такой проблеме причину следует искать в датчике скорости, который может быть электронным и механическим. Если механический есть, то проверьте состояние наконечников, которые входят в сам спидометр и коробку передач.Вы можете часто носить конец кабеля, подключенного к спидометру, вы можете попробовать решить проблему, намотав на этот конец кусок пищевой фольги. Если датчик электронный, то нужно проверить качество контактов.
  5. Не включаются указатели, например, поворотные фонари или оптика. Необходимо проверить работоспособность фар ближнего и дальнего света фар, а также поворотов.
  6. Топливо не работает, стрелка не двигается и не поднимается до упора и не опускается.В первом случае причина может заключаться в выходе из строя самого контроллера, находящегося в топливном баке. Необходимо найти датчик и проверить его работоспособность. Во втором случае возможная причина — замыкание в электрочашках, нужно будет прозвонить проводку тестером.
  7. Тахометр не работает. Опять же причину нужно искать в датчике положения коленвала — он мог выйти из строя, также мог от него отойти контакт. Чаще всего причина неработоспособности датчиков на приборке связана с окислением контактов, их следует в первую очередь проверить.

Инструкция по замене приборки своими руками

Инструкция по теме замены щита своими руками:

  1. Для начала выключите зажигание и обесточьте десятки электросети, для этого откройте капот и сбросить клемму с аккумулятором.
  2. Убраны переключатели, расположенные по бокам приборки.
  3. Затем отверткой с крестовым наконечником откручиваем болты крепления устройства.
  4. Далее необходимо демонтировать крепления приборки к накладке.После этого щит без проблем извлекается с места посадки, также можно снять стекло.
  5. Следующим этапом будут отключены все разъемы и колодки, подключенные к панели приборов.
  6. При отключении разъемов панель демонтируется. Его ремонтируют или заменяют на новый, действия по сборке производятся в обратной последовательности (видео снято каналом в гараже).

Идеи по тюнингу и доработке щита

Как улучшить приборку в «десятке»:

  1. Установив новую накладку на приставку.Этот вид тюнинга — самый простой способ, так как вам нужно будет просто установить накладку. Однако это не улучшит саму приборную панель, только ее верхнюю часть.
  2. На ВАЗ 2110 можно установить, в целом выбор настроенных, готовых к эксплуатации щитов довольно большой. При установке приборки в 2110 от другого автомобиля придется частично переделывать некоторые разъемы и подключать новые устройства. Но в целом здесь нет ничего сложного.
  3. Установка новых весов на датчики.Весы можно скачать в сети, найти в магазине или разработать самостоятельно. Процедура переделки в этом случае будет более сложной — придется снять щиток и отсоединить стрелки от инструментов, на это потребуется время. После установки новых шкал стрелки необходимо правильно установить на место, иначе возникают сбои в работе спидометра и других датчиков.
  4. Установка диодного освещения в приборку. Можно просто заменить стандартные лампочки на светодиодные или приобрести диодную ленту и залить ее в щиток.Но учтите — при выходе из строя лампочки ее легко заменить, чего не скажешь о светодиодной ленте. Если он слишком сильный, вам придется расстелить ленту и вместо нее поставить новую. Хотя ресурс работы светодиодной ленты достаточно высок.
  5. Если поставить диодные лампы, можно дополнительно раскрасить люминесцентной краской цифры на шкалах, а также стрелки датчиков. Дело в том, что сочетание этих двух видов тюнинга позволит добиться действительно качественного и красивого результата.При светодиодном освещении стрелка, нарисованная люминесцентной краской, будет гореть значительно ярче.

лучших брендов ламп ваз 2112 и бесплатная доставка

Розыгрыш 12 дней Рождества: День 3 — Fitbit Sense, $ 429,95 — Tribut__ Tribut__erge — Музыка / клубы — Gapers Block Gapers Block


ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ ПИК

FF

Код

ПЕРСОНАЛ

FF

Код

ПЕРСОНАЛ

FF

Код

ПЕРСОНАЛ

FF

Код

Треска e

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

Код PICK

000

000

000 PICK

000 PICK

000 PICK

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

90 002 ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ОТБОР ПЕРСОНАЛА

Код

Код ПЕРСОНАЛА

000

000

000

000 ВЫБОР ПЕРСОНАЛА

Код

ПОДБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

Код ПЕРСОНАЛА

Код

000

000 ПЕРСОНАЛ

000

000

000 ПЕРСОНАЛ

000

000

PICK

Код

Щиток приборов ВАЗ 2110 серии AMC, Flash и STREET STORM.Описание и характеристика

Впервые легковой автомобиль ВАЗ 2110 сошел с конвейера в 1996 году. С этого периода легендарная «десятка» выпускалась еще 12 лет до 2008 года. в машине изменился и улучшился, но неизменными остались два момента — некачественная сборка и очень скудный дизайн салона. Все стандартные ВАЗы десятой модели отличаются не очень современным и привлекательным салоном.



Но умелые автовладельцы нашли способы изменить внутренний облик машины в лучшую сторону.Один из таких методов — тюнинг приборной панели ВАЗ 2110. На сегодняшний день существует два варианта тюнинга приборной панели — изменение ее конструкции своими руками и приобретение готовой платы. А если вы не очень разбираетесь в конструкции электронных измерительных приборов или просто не хотите тратить свое время на этот долгий и мучительный процесс, лучший вариант — купить готовые механизмы для ВАЗ 2110. Панель приборов, изготовленная от компаний, специализирующихся на этом, достаточно качественный и надежный, так как все элементы конструкции там продуманы до мелочей.Итак, давайте разберемся, что такое дашборды от компаний STREET STORM, Flash и AMC.

Панель приборов ВАЗ 2110 STREET STORM серии

Эта панель приборов представляет собой оригинальную вставку в комбинации измерительных индикаторов. Проще говоря, это тонкая вставка белого цвета, которая устанавливается поверх серийной панели. Дополнительно компания STREET STORM дополняет их различными стрелочными индикаторами, которые не только имеют красивый внешний вид, но и позволяют водителю узнать, что происходит с его железным другом во время движения.Также эта запчасть имеет красивую светодиодную подсветку, которая может гореть разными цветами и оттенками в зависимости от исполнения. Гармоничный дизайн и удачная стилизация — главные достоинства, которыми обладает панель приборов ВАЗ 2110 серии STREET STORM.



AMC Parts Series

В отличие от первого варианта, эта приборная панель представляет собой не только красивую вставку, но и полностью переделанную комбинацию измерительных приборов. Так, приборная панель серии ВАЗ 2110 AMC оснащена измерителем давления моторного масла, цифровым и циферблатным спидометрами, тахометром с неоновой подсветкой, а также жидкокристаллическими световыми индикаторами, мгновенно информирующими водителя о неожиданной поломке и многим другим. инциденты.Различные цветовые гаммы и хромированная окантовка делают панель более информативной, а интерьер — более привлекательным.



Панель приборов ВАЗ 2110 Flash серии

Данная опция представляет собой конструкцию, состоящую исключительно из цифровых индикаторов. И даже количество оборотов здесь отображается на специальном дисплее, который имеет очень привлекательную подсветку, и в ночное время он не наносит вреда человеческому глазу. Фирменная панель Flash — отличный вариант для любителей точности, ведь теперь вы можете контролировать скорость с точностью до одной десятой километра в час.

низкий и высокий. Тюнинг панели приборов ВАЗ-2109

Панель приборов, устанавливаемая на автомобили ВАЗ девятого семейства, изготовлена ​​из высокотехнологичного энергопоглощающего пластика толщиной 3 мм. Следует отметить, что на данный момент выделяют несколько торпед ВАЗ. На конвейере после середины 1990-х годов выпускалась «девятка», на которой устанавливалась высокоуровневая приборная панель ВАЗ-2109. До этого момента он был низким. Как ни странно, последняя панель производила гораздо меньше шума, чем та, которая была установлена ​​после нее.Но сегодня не об этом. В этой статье мы расскажем, как произвести тюнинг щитка приборов ВАЗ-2109 и как он разбирается.

Модифицировать подсветку

Лучшим вариантом настройки данного элементасалона послужит доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло — у них внутри панели расположена подсветка. Старые «девятки» подсвечивались снаружи, что создавало определенный эффект аскетизма.Да и выглядело это не очень спортивно. Изменить его расположение с внешнего на внутреннее вполне реально. Для этого понадобится светопропускающая накладка, провода и скотч.

Как закончена подсветка панели приборов ВАЗ-2109? Для начала нам необходимо снять панель с автомобиля, предварительно обесточив бортовую сеть автомобиля и открутив детали крепления обшивки. Подробнее об этом мы поговорим в разделе «Как снять низкую и высокую панель приборов ВАЗ-2109».Чтобы свет от диодов попадал на накладку изнутри, необходимо сделать на ее поверхности несколько вырезов. Сделать это можно паяльником или горячим ножом.

Работа со светодиодными деталями

Сделав отверстия, можно переходить к выделению. Он будет располагаться здесь как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому в целях экономии сделаем это сами.

Как мы уже отмечали ранее, наша подсветка будет сделана на основе обычной светодиодной ленты.Режем его на несколько однородных частей. В результате у нас должно получиться несколько дорожек по 3 диода на каждой. Для равномерного освещения делаем рефлектор из фольги. Для тахометра и спидометра нам понадобится 3 отрезка ленты. Остальных элементов (шкала уровня топлива, температуры охлаждающей жидкости и прочее) хватит на одну штуку.

примечание

Штатную подвеску выкидывать не торопимся, т.к. засветятся стрелки шкал прибора. Но его тоже можно модернизировать.Для этого необходимо на место ламп приклеить светодиодную ленту. Многие автолюбители отмечают его очень яркое свечение, поэтому мы добавляем на диоды дополнительную тонировочную пленку. Если его нет, можете использовать черный маркер — результат будет таким же. В этом случае стандартный фильтр останется на месте, а оттенок подсветки будет мягким и равномерным с бело-синим цветом.

Что делать дальше?

Далее свет готовности подключить к контакту пластины лампы штатного освещения.Не забываем о полярности — ее определяем заранее. По желанию можно купить специальный драйвер для питания светодиодов. С его помощью вы немного стабилизируете напряжение питания.

О стрелках

На этом этапе наша приборная панель ВАЗ-2109 практически закончена. Осталось только проверить работоспособность светодиодов и подать постоянное напряжение 12 В. Что касается стрелок, то их нужно перекалибровать, и лучше заменить их на специальные, которые подсвечиваются отдельной лампой, расположенной рядом ось.В качестве альтернативы устанавливаются штатные детали из панели «десятки», которая также подсвечивается изнутри.

Разбираем панель приборов ВАЗ-2109 (нижняя панель)

По инструкции, чтобы полностью разобрать панель, нужно проделать много манипуляций. Работа выполняется в определенном порядке. Сначала снимите 3 ручки управления обогревателем, затем выключатель вентилятора в сборе и болты крепления центральной консоли. Далее от переключателя задних ПТФ отсоединяется разъем с проводами, один шнур «аварийного» переключателя и два от обогрева заднего стекла.После снятия колодки с выключателя внешнего освещения и подсветки прикуривателя.

Затем ослабьте 4 винта крепления панелей контрольного нагревателя и 2 болта козырька панели приборов. Затем пружинные зажимы сжимаются и корпус комбинации приборов снимается с панели. Трос спидометра тоже снимается. Далее снимается белый башмак с комбинации приборов и шланга экономометра. От спидометра отключаем трос сброса пробега.После этого снимается красный башмак с проводами.

Следующим этапом является демонтаж крепежной гайки гидрокорректора фар, переключателей на рулевом колесе и самого руля. После установки ключа зажигания в положение «1» снимается противоугонное устройство, а затем снимается розетка с проводами от замка зажигания.

Как снять панель приборов ВАЗ-2109? После этого патрубок рулевой колонки снимается вместе с зажиганием. Чтобы стянуть ручку с тяги, необходимо потянуть на «присоске».Далее снимаются болты крепления заслонок и элементы, удерживающие циферблат с циферблатами с правой и левой стороны. Все, на этом этапе успешно извлечена панель приборов ВАЗ-2109 (низкая)! Установка всех элементов производится так же, как и снятие, в обратном порядке.

Как снять панель приборов ВАЗ-2109 высоко?

Казалось бы, два одинаковых автомобиля — ВАЗ 1994 и 1996 года выпуска. Однако конструкция их лицевой панели совершенно другая, поэтому алгоритм демонтажа будет соответствующим.

Итак, с чего начать работу?

Демонтаж высокой приборной панели начинается со снятия декоративной накладки рулевого колеса. Затем необходимо открутить гайку крепления руля так, чтобы его передняя часть была на одном уровне с концом вала рулевой колонки. Но не снимайте гайку сразу. Руль на «девятке» очень плотно сидит на шлицах, и при резких движениях соскочит с креплений, может нанести еще большую травму.

Резкими ударами руки деталь отрывается от застежек и окончательно извлекается.Затем ослабьте 6 болтов нижнего кожуха колонки. Последняя деталь вместе с накладкой замка зажигания вытаскивается полностью. То же делаем и с верхним кожухом. После этого основание снимается с вала и отключаются две колодки проводов от аудиосигнала. Затем снимаются шнуры с стеклоочистителя и омывателя лобового стекла, а также с рычага поворота и света.

Вытащил «присоску», ручку снял и снял консоль приборной панели.Затем снимается патрон прикуривателя, пепельница, а также ручки переключателя вентилятора и регулятора обогревателя (здесь можно попробовать потянуть их минусовой отверткой). После этого аналогично снимается гидрокорректор, выключатели света и другие элементы.

После того, как дело дойдет до приборной панели, и трос спидометра будет снят, снимите красные и белые накладки с комбинации приборов и бортовой системы управления. Затем отключите замок зажигания вместе с «массой», регулирующий клапан открытия заслонок и направляющие тяги.Винты крепления щита расположены по обеим сторонам футеровки. После их снятия приборная панель (ВАЗ-2109 «Самара») будет в открытом положении.

Все, что вам нужно знать

KAZUHIRO NOGIGetty Images

Если световые индикаторы на приборной панели будут гореть, вы будете знать всю необходимую информацию для каждой поездки на вашем Subaru Crosstrek. Когда ваш свет гаснет, вы должны заменить лампы, чтобы не пропустить важные предупреждения, такие как контрольная лампа двигателя.Прочтите это руководство, если вы не знаете, на что обращать внимание при покупке приборных фар Subaru Crosstrek. Мы также исследуем некоторые из самых популярных замен ламп приборной панели на основе рекомендаций экспертов и отзывов клиентов.

    Что такое приборная панель Subaru Crosstrek?

    Запасные фары приборной панели для вашего Subaru Crosstrek сделают вашу панель управления яркой и заметной. Основные преимущества замены подсветки приборной панели автомобиля:

    • Более яркий свет, чтобы вам было легче читать важную информацию и индикаторы.
    • Эстетическое обновление с диапазоном настраиваемых цветов.
    • Энергосберегающие светодиоды, уменьшающие углеродный след вашего автомобиля.
    • Продолжительное использование без частой замены ламп.
    • Мгновенное время отклика без задержки, связанной с лампами накаливания.

      Типы приборных фар Subaru Crosstrek

      Обратитесь к руководству по Subaru Crosstrek, чтобы узнать, какой тип приборных фар вам нужен. Большинство светодиодных приборных фар представляют собой 12-вольтовые клиновые лампы, но выбор правильного номера детали OEM гарантирует, что лампа подойдет и будет работать должным образом.

      Как выбрать приборную панель Subaru Crosstrek

      Учитывайте следующие факторы при выборе замены приборной панели для вашего Subaru Crosstrek:

      • Доступность цвета. Вы можете предпочесть классический вид с белыми фонарями или захотите подчеркнуть салон своего Crosstrek яркими неоновыми световыми приборами. Синие светодиодные лампы Partsam T10 194 168 Dash Instrument также бывают белого, зеленого и красного цветов для создания различных эстетических эффектов. Эти лампочки имеют наработку более 50 000 часов.В дополнение к осветительным приборам, они могут использоваться в качестве купольных фонарей, фонарей для карт, фонарей багажника, освещения номерных знаков и для многих других целей. Фактически, они поставляются в упаковке по 10 штук, так что у вас всегда будет запасная лампочка, когда она вам понадобится.
      • Установка. Если вы планируете обновить освещение приборной панели дома, выберите модель с простой установкой plug-and-play. Рассмотрим безошибочные автомобильные светодиодные индикаторы приборной панели WLJH T5 Canbus, которые получили почти 2000 пятизвездочных отзывов на Amazon.Эти огни поставляются в удобной упаковке по шесть штук на ваш выбор: зеленый, синий, голубой, розовый, красный, белый или желтый. Они обеспечивают 60 000 часов освещения и подходят для большинства типов клиновых ламп. WLJH предоставляет на этот продукт двухлетнюю гарантию.
      • Оценки клиентов. Рейтинги дают ценную информацию о качестве продукта. Например, DODOFUN White T5 37 74 светодиодная лампа с поворотным замком разъема PC74 PC37 Dashboard Приборная панель Датчик кластера Light Pack из 10 получил желанный знак выбора Amazon после получения тысяч пятизвездочных обзоров.Эта замена лампы клина OEM T5 также доступна в красном, синем и зеленом цветах. Поклонникам этого продукта нравится четкость изображения усовершенствованного набора микросхем 3030 и впечатляющая яркость 300 люмен.
      • Срок службы лампы. Некоторые лампы, такие как светодиодные лампы Nanpoku T5 74 73 37 2721 Светодиодные лампы Canbus, исправные для автоматической приборной панели, служат до 60 000 часов, поэтому вам редко приходится покупать замену. Эти лампы оснащены современным набором микросхем 3030, имеют возможность выбора из шести оттенков, а также просты в установке и установке.Этот продукт Nanpoku также имеет сотни пятизвездочных обзоров и имеет двухлетнюю гарантию.
      • Универсальность. cciyu 20X T5 Green Led 1-5050 SMD Приборная панель Приборная панель Приборная панель Приборная панель Подсветка комбинации приборов совместима с рядом внутренних огней вашего Subaru Crosstrek в дополнение к приборной панели. Эти светильники просты в установке и не требуют проводки. Они регулируются по яркости и доступны в 10 цветах с универсальной посадкой на 12-вольтовый мини-клин.
      • Удобство. Вы также можете купить высококачественные лампы cciyu в удобной упаковке из 40 штук, которые содержат по 10 лампочек белого, красного, зеленого и синего цветов. Светодиодные лампы для приборной панели cciyu 40-Pack T5 3-3014-SMD 17 37 73 2721 74 Автомобиль — это идеальный комплект светодиодных фонарей, который можно спрятать в гараже на случай, если вам понадобится замена. Вы можете извлечь выгоду из низкого энергопотребления и низкой температуры этих фонарей до 50 000 часов при высокой яркости.
      • Гарантийная защита. Покупка светодиодных ламп для приборной панели с гарантийным покрытием защищает вас от траты денег на дефектную продукцию.BlyilyB 10-Pack T5 37 74 Светодиодная лампа с поворотным замком PC74 PC37 Приборная панель, приборная панель, приборная панель, имеет полную годовую гарантию. Эти огни могут быть белого, синего, синего и красного цветов. Вы по достоинству оцените прочную термостойкую конструкцию, простоту установки, универсальность использования и превосходное обслуживание клиентов.

        Partsam T10 194 Светодиодная лампа 168 Светодиодных ламп Яркая приборная панель Приборная панель Набор светодиодных ламп на приборной панели 10 светодиодных ламп T10 с 10 поворотными головками — зеленый

        WLJH 6 шт. Розовые авто светодиодные лампы T5 клин светодиодный свет Canbus ошибка Frre 74 17 2721 3030 SMD приборная панель автомобиля приборная панель кластерные лампы, вилка и палочка

        DODOFUN Green T5 37 74 Светодиодная лампа с поворотным замком PC74 PC37 Приборная панель Приборная панель Комбинированный индикатор Набор из 10 шт.

        ДОДОФАН амазонка.ком

        10,95 долл. США

        Nanpoku 74 T5 Светодиодная лампа с поворотным гнездом PC74 Светодиодная лампа Canbus без ошибок для автомобильной приборной панели Приборная панель Приборная панель Индикаторная лампа кластера (синий)

        cciyu 20X T5 зеленый привело 1-5050 SMD приборной панели приборной панели приборной панели свет кластера

        cciyu 40 Pack T5 3-3014-SMD Приборная панель Светодиодные лампы 17 37 73 2721 74 Автомобиль

        BlyilyB 10-Pack Ice Blue T5 2721 37 74 Клиновидная светодиодная лампа PC74 Запасные поворотные гнезда Подсветка приборной панели Светодиодные лампы комбинации приборов

        Как заменить / установить Subaru Crosstrek Dash Lights

        Заявление об ограничении ответственности: Рекомендации в этой статье являются общими и не предназначены для замены инструкций для вашего конкретного автомобиля.Перед тем, как приступить к ремонту, обратитесь к руководству пользователя или руководству по ремонту.

        По словам Family Handyman, новичок может завершить этот проект за полдня и с подходящим оборудованием. Фактически, вы можете установить новую подсветку приборной панели в свой Crosstrek менее чем за 100 долларов. Выполните следующие общие действия, а также указания из руководства по эксплуатации фонарей и руководства пользователя Subaru:

        Снимите панели

        Снимите панели приборной панели, закрывающие комбинацию приборов автомобиля.Вам нужно будет удалить фиксирующие винты, прежде чем осторожно отсоединить панели с помощью нейлонового инструмента.

        Отсоединение аккумуляторной батареи

        Отсоедините отрицательную клемму аккумуляторной батареи. Отсоедините все переключатели и провода управления на приборной панели, прежде чем снимать незакрепленную панель, чтобы получить доступ к комбинации приборов.

        Доступ к фарам

        Удалите крепежные винты и снимите пластиковое окно, закрывающее фары приборной панели. Тряпкой или перчатками аккуратно открутите старые приборные фары.

        Заменить лампы

        Наконец, прикрутите новые лампы на место. Проверьте соединения перед заменой приборных панелей и их завинчиванием.

        Если свет не включается в первый раз, возможно, вам придется повернуть лампу на 180 градусов, чтобы отрегулировать полярность и устранить эту проблему.

          Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

          Какие значки в панели ВАЗ 2110. Органы управления

          Многие сталкиваются с проблемами, связанными с ремонтом автомобилей. В данной статье будет рассмотрено, как самостоятельно произвести апгрейд в панели приборов ВАЗ 2110.

          Общие характеристики

          Проект автомобиля ВАЗ 2110 начали задействовать задолго до запуска его в серийное производство. Серийная машина сошла с конвейера в 1996 году. Эта машина не была похожа ни на одну из ранее выпущенных.ВАЗ 2110 — легковой переднеприводный автомобиль.

          Автомобиль предназначен для езды в городских условиях с твердым покрытием. Автомобиль относится к типу седан, имеет четыре двери, кузов полностью металлический. Карбюраторные и инжекторные двигатели объемом 1,5 л. В зависимости от комплектации автомобиль оснащался противотуманками Farams, электростеклоподъемниками, подогревом передних сидений, обогревом боковых зеркал с электроприводом, бортовым компьютером. Также на автомобиль при желании можно установить электронный противоугонный механизм, подушку безопасности, кондиционер, антиблокировочную систему тормозов, добавить освещение.Обивка кабины — тканевый материал. Для перевозки сыпучих грузов и увеличения объема багажника задние сиденья можно складывать.

          ВАЗ 2110. Приборы щитовые. Описание

          На приборной панели расположены следующие датчики: спидометр, тахометр, датчик температуры двигателя, датчик уровня топлива.

          В ВАЗ 2110 панель приборов крепится двумя винтами. Спидометр показывает, насколько быстро движется машина. С помощью тахометра определяют количество оборотов двигателя.На приборном щите нанесено два метра пройденного расстояния. Один метр показывает километр, который машина проехала за все время эксплуатации, второй — «суточный». Суточный счетчик можно сбросить с помощью соответствующей кнопки. Подсветка панели приборов ВАЗ 2110 включается кнопкой малой освещенности.

          Как снять панель приборов?

          Для снятия панели приборов в ВАЗ 2110 необходимо выполнить следующие действия:

          • от АКБ необходимо отсоединить провод минусовой клеммы;
          • откручиваем винты и снимаем комбинацию инструментов;
          • откручиваем 2 винта крепления панели приборов к накладкам и вынимаем комбинацию приборов из гнезда;
          • нужно отсоединить колодку проводов от панели приборов.

          Для установки панели приборов нужно производить действия строго в обратной последовательности.

          Новая накладка в панели приборов

          В ВАЗ 2110 панель приборов выглядит маленькой и быстро надоедает, а альтернативу со встроенным бортовым компьютером покупать не хочу, т.к. потратить много денег. Процесс обновления дашборда — актуальная тема. Самый простой способ переделать приборную панель — это установка специальной накладки, которую легко купить в автомобильных магазинах.

          По стоимости они недорогие, и есть много вариантов с разными рисунками. Так что найти вагонку на свой вкус не составит большого труда.

          Для установки накладки необходимо полностью снять панель приборов. Следующий шаг необходимо аккуратно удалить со стрелочной панели. При сборке панели и установке стрелок нужно следить за тем, чтобы водитель ничего не отвлекал при управлении транспортным средством, иначе придется повторять панель и переделывать ее.Грамотно подобранные подрулевые панели ВАЗ 2110 подарят ей лучший вид и будут гармонично сочетаться с интерьером автомобиля.

          Тюнинг панельных приборов ВАЗ 2110

          На сегодняшний день существует множество вариантов, как сделать тюнинг ВАЗ 2110 своими руками. Один из самых простых и не очень затратных способов — тюнинг панели приборов. Для этого потребуется приобретение материала и запас терпения. Переделать приборную панель в несколько этапов. Перед обновлением необходимо его удалить.Следующим этапом можно поменять обычные лампы приборных панелей ВАЗ 2110 на светодиодные. Светодиоды желательно установить на прежние места, но при необходимости можно проделать дополнительные отверстия. Есть несколько способов изменить подсветку приборной панели:

          Вы можете изменить подсветку одометра. С помощью лезвия нужно очистить одометр от клея, затем развернуть и поставить обратно. После этого подсветка циферблата сменится с зеленой на синюю.

          Лампы панели приборов ВАЗ 2110 можно заменить светодиодной лентой.. Чтобы изменить цвет, вам нужно стереть лезвие слоя цветового фильтра. Остатки можно удалить с помощью растворителя. Следующий шаг необходимо закрепить светодиодной лентой внутри приборной панели. Вы можете подключить ленту к плате, где подключаются лампочки. Если стереть стрелкой красный, а затем нанести на них белый лак, которым пользуются для маникюра, реально получить цвет, как на выбранной ленте.

          Можно реализовать автоматическую замену подсветки. Для этого нужно приобрести светодиодную ленту с разноцветными диодами и подключить к панели приборов.

          Сдвиг разных цветов Производится с помощью отдельного ключа, подключенного к электронике автомобиля.

          Электрическая схема блока индикации приборов

          В блок индикации автомобиля ВАЗ 2110 включена подробная электронная схема управления, содержащая звуковой сигнал и десять светодиодных сигнализаций. Индикаторы панели приборов ВАЗ 2110 Отображают следующие неисправности или предупреждения:

          • недостаточная охлаждающая жидкость;
          • недостаточный уровень масла;
          • недостаточное количество моющей жидкости;
          • неисправность ламп наружного освещения;
          • незадействованные ремни безопасности;
          • стереть тормозные колодки передних колес;
          • открыть дверь на машине.

          Доработка шумоизоляции панели ВАЗ 2110

          Многие автовладельцы ВАЗ 2110 сталкиваются с такой проблемой как скрипт панели при управлении транспортным средством. Один из выходов в этой ситуации можно доработать для улучшения шумоизоляции. Для этого необходимо разобрать панель на три части, которые скрепляются между собой с помощью монтажных болтов. Модель может использоваться для «антискрепа», а для поглощения шума можно использовать битопласт или другие материалы с аналогичными свойствами.В тех местах, где пластиковые элементы соприкасаются друг с другом, необходимо использовать модель, им нужно закупорить все отверстия от элементов крепления, чтобы уменьшить потерю потерь воздушного потока. Противоположную сторону торпеды нужно заблокировать Битопластом. В большинстве автомобилей экраны чувствительны к предохранителям и перчаточному ящику. Чтобы уменьшить экраны в области, где ящик примыкает к панели, нужно использовать модель, а Битопласт должен быть прикреплен к низу перчатки.Одно из главных преимуществ Битопласта — он хорошо уплотняется. В связи с этими проблемами при сборке панели она не должна появляться. Такие простые действия помогут легко обеспечить тишину и устранить шум и экраны внутри автомобиля.

          Панель приборов ВАЗ 2110. Цена

          Штатный вид приборной панели ВАЗ 2110 выглядит бледно, но для того, чтобы добавить ей оригинальности, можно произвести несколько несложных операций. Один из самых простых — это замена подсветки и прошивка новых устройств.Это можно реализовать следующими способами:

          • Изменить себе подсветку панелей приборов и кнопок. Для этого можно использовать специальную флуоресцентную краску: изменить цвет цифр, стрелок, заметок. Также можно заменить обычные лампочки на светодиодные или установить светодиодную ленту.
          • Приобрести готовые накладки в приборную панель (большой ассортимент можно найти на авторынках). Накладки приборных панелей ВАЗ 2110 придадут более стильный вид.
          • Приобрести и поставить новый приборный щиток (бывает различных модификаций: цифровой и стрелковый) со встроенным бортовым компьютером.

          • Заменить полностью приборную панель или торпеду (для этого потребуется больше временных и финансовых затрат).

          Все контрольные приборы автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их в количестве 12 штук).

          Вся комбинация устройств крепится в соответствующем гнезде приборной панели с помощью двух винтов.Дренажная панель приборной панели ВАЗ 2110 выполнена методом печати на плате с использованием фольги Ghetinaax. Плата надежно закреплена на задней части корпуса. На спидометре есть два метра, которые показывают пройденный путь: первый — последний, второй можно назвать «дневным».

          Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сбросить показания можно только тогда, когда машина находится в стоячем состоянии. Для некоторых автомобилей модели Row ВАЗ 2110 может быть установлен комплект, содержащий все комплектующие и необходимые контрольные индикаторы, лампы и значки.

          Общие сведения об автомобиле

          ВАЗ-2110 — легковой переднеприводный агрегат, в котором силовой агрегат расположен в поперечном положении. Автомобиль предназначен для эксплуатации по бездорожью, «оборудованный» твердым покрытием. Кузов машины — цельнометаллический, четырехдверный, несущий, тип — седан. Для перевозки длинных и крупногабаритных сидений, которые находятся в задней части салона, можно складывать.

          Таким образом, объем багажника увеличивается. Двигатели — карбюраторные или с разными системами впрыска топлива — состоят из четырех цилиндров.Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными вазами благодаря переднеприводной компоновке.

          Особенно это заметно на небезопасной скользкой дороге или при прохождении сложных поворотов. Автомобиль, сиденья с электрообогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезная каталитическая конверсия газа, «отработанная» в системе выпуска, а также электроприбор с наружными зеркалами, обеспечивающими обзор сзади.

          Также можно защитить машину, подушку безопасности, добавить кондиционер, антиблокировочную систему тормозов, дать освещение через люк на крыше.

          Блок индикации автомобильной системы управления Модели 2110

          Блок индикации машины ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковой сигнализацией, а также десять светодиодных сигнализаций, информирующих водителя о следующих состояниях:

          • сбой уровня масла;
          • Недостаточность охлаждающей жидкости;
          • подметание промывочной жидкости;
          • Возможная неисправность ламп внешнего освещения;
          • Состояние, когда ремни безопасности не пристегнуты;
          • износ тормозных колодок, которыми оснащены передние тормоза;
          • по четыре вывески на каждую дверь.

          Деталь блок-схемы индикации автомобильной системы. Ниже приведено управление ВАЗ 2110.

          Тюнинг панельных приборов ВАЗ 2110

          Скучная и невиданная заводская панель приборов ВАЗ 2110 быстро наскучивает, и покупать альтернативу, оснащенную компьютером, не хочется, много выкладывать Деньги. Процесс доработки «панно» — популярная тема. Один из самых простых вариантов — купить специальную вагонку. Сегодня найти не составит труда.

          Для его установки необходимо снять всю панель приборов. Далее следует аккуратно вытащить из него стрелки. Устанавливая стрелки на свои места, нужно убедиться, что ничего не мешает движению транспорта и не отвлекает водителя, в противном случае все равно придется все разобрать. Правильно подобранная, красивая и стильная накладка гармонично впишется в общую атмосферу салона и отлично дополнит весь его дизайн.

          Также сегодня совсем не проблема сделать панель приборов своими руками.Нам нужен только требуемый Материал и желание «вагона». Самый простой вариант — произвести тюнинг «приборки» в несколько этапов. Сначала, конечно, необходимо его удалить. Лампы накаливания следует менять местами на светодиоды. Его следует устанавливать в такие же картриджи. Есть несколько способов изменить ее цвет:

          Изменить цвет одного. Если с помощью ножа очистить одномерный счетчик от клея, перевернуть и поставить обратно, то подсветка циферблата станет с зеленой на синюю;

          Подсветка панели приборов ВАЗ 2110.Меняем цвет при помощи светодиодной ленты. Для начала необходимо соскрести слой цветного фильтра. Если что-то осталось, можно стереть растворителем. Далее следует закрепить зеленую светодиодную ленту внутри «приборки». Вам нужно подключить его напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую подсветку «приборки»;

          Автоматическое изменение освещенности. Смена семи разных цветов обусловлена ​​использованием управляющей автомобильной электроники.

          Ремонт панели приборов

          Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо проделать следующие действия:

          • от клеммы «минус» аккумулятор необходимо отключить;
          • ,
          • доливаем винты и снимаем щиток;
          • снимите крепежные винты, которыми комбинация прибора крепится к накладке и, потянув на себя, следует вынуть приборную комбинацию из розетки;
          • следует отсоединить от «приборки» колодку проводов.

          Установка должна выполняться в порядке, строго обратном процессу снятия. Для разборки крепежные винты следует заменить и отсоединить от корпуса приборной комбинированной маски со стеклом. Вам нужно открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в обратной последовательности.

          Есть еще и современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панелька» немножко надоедает, приходит покупать и устанавливать более новую европанель, которая выглядит очень изысканно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

          Единственным минусом является такой нюанс: чтобы снять старую панель приборов, необходимо снять накладки. В результате на этапе сборки лучше заменить лампочки, которые на порядок лучше (Philips, OSRAM и другие). Это поможет надолго забыть об их замене. Вы обязательно найдете больше полезной информации, читая другие наши статьи.

          Очень часто владельцы ваз решают поменять цветовую схему приборной панели.Во-первых, потому, что не требует специальных знаний и навыков, а во-вторых, не требуется больших капитальных вложений. В этой статье мы рассмотрим несколько способов настройки дашборда. Будем производить на приборке ВАЗ 2110 старого образца. Но это не значит, что данные доработки нельзя производить на панели приборов нового образца. Все сделано точно так же.

          светодиодов в панели приборов.

          Самый первый и простой способ произвести тюнинг приборной панели ВАЗ 2110 — это заменить штатные лампочки на светодиоды, которые можно купить в любых автоматах.Снимаем приборную панель ВАЗ 2110 и берем лампочку накаливания и вставляем светодиоды на их место. Диоды лучше брать просто белые. Когда вы их положите, они немного посинят. Честно говоря, похоже на родную желтоватую подсветку. Здесь есть один минус, яркость подсветки регулировать не будет.

          Замена цвета одометра.

          Стандартный цвет одометра не внушает доверия, он какой-то зеленый как экран у калькулятора.Но исправить это несложно. Стоит просто снять его и внимательно раскрыть пленку со своего экрана (лучше поставить канцелярский нож). Все на этом смена цвета одометра завершена. Мы можем вернуть это обратно. Но на фото видно, как он стал показывать белые цифры на темно-синем экране.

          Светодиодная лента в панели приборов.

          Снимаем «циферблат» самостоятельно и с обратной стороны натираем цветовой фильтр по цифрам.

          Так же можно очистить стрелки от красного, как мы.Покрыв их белым лаком.

          Теперь подключите светодиодную ленту. Его можно закинуть прямо на патрон штатной подсветки. В нашем случае мы взяли ленту с зелеными светодиодами. Также не плохо смотрятся на красный и синий, есть на любителя.

          Кстати, на ночь не слепите. А днем ​​все хорошо видно!

          Две приборки с подсветкой.

          Можно одновременно реализовать два метода подсветки приборной панели. В нашем случае при включении габаритных огней загорается синяя подсветка приборной панели, если яркость уменьшить через фиксатор, она останется только штатной.Как этого добиться см. Фото:

          Еще можно сделать до 7 видов различных комбинаций подсветки, но это не так просто. Здесь вам понадобится управляющая электроника.

          Комбинация приборов объединяет приборы контроля: спидометр (с суточным и общим счетчиком пробега), тахометр, указатели температуры охлаждающей жидкости, уровня топлива и контрольные лампы. Контрольные лампы с красным светофильтром запрещали дальнейшее движение.

          На части автомобиля может быть установлена ​​комбинация электронных устройств.Отличается только системой управления и принципом работы приборов (стрелка спидометра и тахометр приводятся в движение шаговыми электродвигателями, суточный пробег автомобиля сбрасывается при отключении аккумулятора.). В электронной комбинации приборов допускается только замена ламп, при других неисправностях комбинация приборов заменяется целиком.

          Схема устройств управления (вид сзади)

          1 — Контрольная лампа резерва топлива
          2 — Лампы прибора
          3 — Лампа правого поворота
          4 — Контрольная лампа левого поворота
          5 — Указатель температуры охлаждающей жидкости
          6 — Контрольная лампа наружного освещения
          7 — Контрольная лампа давления масла
          8 — Контрольная лампа стояночного тормоза

          9 — Контрольная лампа заряда аккумулятора
          10 — Тахометр
          11 — контрольная лампа «Check Engine»
          12 — Спидометр
          13 — Контрольная лампа тормозной жидкости
          14 — аварийная сигнальная лампа
          15 — Контрольная лампа дальнего света Дальний свет
          16 — уровень топлива указатель

          Проверить устройства управления и их датчики

          Указатель температуры охлаждающей жидкости Работает совместно с датчиком, ввинченным в головку блока цилиндров.Датчик имеет термистор (резистор, сопротивление которого изменяется в зависимости от температуры).

          Данные для проверки датчика указателя температуры охлаждающей жидкости

          Данные для проверки указателя температуры охлаждающей жидкости

          Если стрелка указателя постоянно находится в начале шкалы, при включении зажигания отсоединить провод от датчика и соединить с «массой».

          Если стрелка отпущена, датчик неисправен.Если стрелка не была демонтирована, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите «массу» к левому выводу указателя температуры, подключенного к 5-белой вилке прибора. Прогиб стрелок укажет на проблему цепи «Датчик сигнала». Если стрелка не отпустила, указатель или его силовая цепь неисправны.

          Если стрелка указателя постоянно находится в красной зоне, при включении зажигания отсоединить провод от датчика.Если стрелка отклонена к началу шкалы — датчик неисправен, если нет — замыкается провод на «массу» или не работает указатель. Правильность последнего можно проверить, отсоединив белую колодку комбинации приборов от жгута проводов и соединив в ней штекер 1 с «массой», а штекер 10 с «+» АКБ. В этом случае у рабочего указателя (при включении зажигания) стрелка должна находиться в начале шкалы.

          Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке.Датчик розничный с резистором из нихромовой проволоки. Подвижный контакт реостата приводится в движение рычагом зубной нити. На конце рычага расположен дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 л бензина.

          Данные для проверки датчика указателя уровня топлива Величина сопротивления топлива в датчике бака, Ом пустой бак 315-345 половина бака 108-128 полный бак Не более 7.

          Данные для проверки указателя уровня топлива: положение стрелки указатель датчика сопротивления, (при напряжении ОМ в бортовой сети 13-14 в) в начале шкалы 285-335 в середине шкалы 100-135 в конце шкалы 7-25

          Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отключите розовый провод от датчика и подключите его к «массе».Если стрелка отпущена, неисправен датчик или цепь, соединяющая ее с «массой». Если стрелка не отсоединилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с «массой» правого вывода указателя, подключенного к вилке 10 красного блока комбинаций приборов. Прогиб стрелок укажет на проблему цепи «Датчик сигнала». Если стрелка не отпустила, указатель или его силовая цепь неисправны.

          Если стрелка указателя постоянно показывает полный бак, при включении зажигания отсоедините провод от датчика. Если стрелка отклонена к началу шкалы — датчик неисправен, если нет — замыкается провод на «массу» или не работает указатель. Правильность последнего можно проверить, отсоединив красный блок проводов комбинаций приборов. При этом у хорошего указателя стрелка (при включении зажигания) должна быть на отметке «0».

          Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в цепях питания и управления. Спидометр работает совместно с электронным датчиком скорости автомобиля, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик выдает прямоугольные импульсы напряжения (нижний уровень — не более 1 В, верхний — не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес.6 импульсов датчика соответствуют 1 метру автомобиля.

          При выходе из строя контрольных устройств или датчиков их заменяют.

          Блок индикации бортовой системы управления

          Блок индикации установлен в консоли приборной панели и подает звуковую и световую сигнализацию открытых дверей автомобиля, непроточенных ремней безопасности, неисправности ламп наружного освещения или их цепей, износа передних тормозных колодок, недостаточного уровня: масло в двигателе , охлаждающая жидкость, промывочная жидкость. Блок также включает и отключает (с задержкой) освещение кабины при открытии любой двери.Блок отключается при отсутствии ключа в замке зажигания. Как только ключ вставлен (но еще не повернут), блок реагирует на открытие водительской двери прерывистым звуковым сигналом (зуммером) в течение 8 ± 2 с, что означает «забытый ключ в замке зажигания». Сигнал отключается, если закрыть дверь, вынуть ключ или повернуть его из положения «0».

          После поворота ключа в положение «Зажигание» блок переходит в тестовый режим. При этом включены все световые индикаторы и зуммер, чтобы водитель мог убедиться в их исправности.При этом снимаются сигналы с датчиков уровня (охлаждающая, промывочная жидкость и моторное масло).

          Если какой-либо датчик показывает недостаточный уровень, по окончании теста соответствующий индикатор начинает мигать и в течение 8 ± 2 с звучит зуммер. После этого индикатор горит постоянно, пока ключ зажигания не повернется в положение «0».

          После запуска двигателя съемка уровней не производится. Обрабатываются только сигналы датчика износа тормозных колодок, реле контроля технического обслуживания фонарей (габаритные огни и стоп-сигналы) и концевых выключателей дверей.Если износ тормозных колодок не происходит, «лампа» или «открытая дверь» издает звуковой сигнал и мигает соответствующий световой индикатор. Через 8 ± 2 с он загорится ровным светом и зуммер выключится. После закрытия двери индикатор гаснет, при других неисправностях — продолжает гореть до поворота ключа в положение «0».

          Датчик уровня охлаждающей (и промывочной) жидкости состоит из несветовой пластмассовой трубки с возобновляемой внутренней частью и поплавка с магнитом, который находится на трубке.Датчик уровня масла — с латунной трубкой. Как только Herkon попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей и моющей жидкости имеют двухконтактную колодку, датчик уровня масла — одноконтактный (второй контакт — «масса» автомобиля).

          Датчик износа тормозных колодок устанавливается в специальное отверстие в передней тормозной колодке и подключается к проводке автомобиля с помощью одного разъема. Датчики продаются в комплекте с накладками, при их замене датчик устанавливается на внутренний блок.

          Бортовой компьютер

          На запчасти автомобилей вместо часов на панели приборов может быть установлен маршрутный компьютер, показывающий время от начала поездки, расход топлива, среднюю скорость, ориентировочный пробег по остатку топлива, температуру воздуха снаружи автомобиля. Кроме того, он может выполнять функции часов с будильником.

          Удаление комбинации инструментов

          Наличие значков на приборной панели играет одну из важнейших ролей при управлении автомобилем.Они отвечают не только за навигацию по системам машины, но и информируют о возникновении каких-либо неисправностей, поломок и неправильной работы машины. Именно поэтому каждому автомобилисту необходимо знать расположение, расшифровку и обозначение значков на панели приборов ВАЗ.

          Для резкого внешнего вида Вы можете вовремя среагировать на дашборд, что избавит вас от попадания в сложную ситуацию. Часто индикаторы выполняют лишь роль этакого неверного, но когда они срабатывают, лучше всего отправиться в гараж на ремонт или обратиться за помощью в автосервис.

          Стоимость и расположение основных приборов на панели ВАЗ

          Комбинации всех устройств самой популярной марки (ВАЗ-2110) расположены непосредственно на левой стороне самой панели. Эту часть приборной панели драйверов часто называют Торпедой. На приборной панели также находятся переключатели различных функций и типов, а также набор индикаторных лампочек. Они несут ответственность за управление работой осветительного оборудования, обогревателя и других важных агрегатов.

          В первую очередь, при осмотре приборной панели в глаза бросаются различные устройства поворота и указатели под ними, которые оснащены небольшим электронным цифровым окошком и набором сигнальных огней с различными функциями.Основные элементы здесь:

          • Образец индукционного спидометра;
          • Тахометр модели
          • ;
          • Указатель поворота для регулировки температуры охлаждающей жидкости;
          • Устройство для определения уровня топлива в баке.

          Рассмотрим подробнее каждое из устройств.

          Совет: Если лампочки, индикаторы и стрелковые приборы не работают, значит, проблема в проводке. Обязательно проверьте блок предохранителей на ВАЗ-2110.

          Обозначения на индукционном спидометре

          Модели индукционных спидометров получают показания значения скорости от датчиков, которые расположены непосредственно в конструкции коробки передач. Отображает реальную стоимость автомобиля — шкала варьируется от 0 до 200 км / ч.

          Цена деления указана на 10 км / час. Однако водитель должен помнить, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимый коэффициент погрешности — до 3-5 км / ч.

          Нижняя и центральная часть спидометра оборудована небольшим окошком с электронной опцией. Дисплей, который через 2 строки передает значение общего пробега за весь период эксплуатации автомобиля и текущее значение пробега.

          Обозначения на тахометре

          С левой стороны приборной панели расположен тахометр. С помощью этого устройства водитель получает текущие обороты коленчатого вала. Информация поступает в тахометр через бортовой компьютер, который, в свою очередь, получает эти значения от датчиков на коленчатом валу.Часто, если машина дергается при резком нажатии на газ, тахометр будет показывать низкие обороты или вообще будет неисправен.

          На шкале все деления раздавлены на 5 единиц, а оцифровка значений сделана на 10 единиц. Максимальные значения ограничены показателем 80 единиц. Для того, чтобы понять, как количество оборотов теперь показывает машина, нужно цифру на тахометре умножить на 100. Сектор в пределах от 55 до 60 единиц. Делится красным — это сигнал водителю о том, что машина приблизится к критическому числу оборотов.

          Совет: Когда количество оборотов коленчатого вала приближается к красному сектору, может произойти резкая остановка и отказ двигателя.

          В нижней средней части прибора с помощью электронного дисплея отображается реальная температура окружающего воздуха автомобиля и время.

          Обозначения на стрелке указателя температуры охлаждающей жидкости

          В левой части тахометра находится универсальный стрелок, который регулирует температурные показатели в охлаждающей жидкости.Сигналы о текущих индикаторах Устройство получает от соответствующего индикатора температуры теплоносителя, который находится рядом с конструкцией GBC и термостата.

          Здесь цена деления считается равной 20 градусам, а общие темпы оцифровки начинаются со значения 50 единиц и заканчиваются делением в 130 градусов. Красным выделена опасная зона устройства, которая начинается со значения 105 градусов. Если стрелка прибора начинает входить в эту зону, двигатель ВАЗ-2110 необходимо немедленно выключить, а автомобиль остановить.

          При перегреве мотора может произойти выход из строя не только основного комплекта блоков силовых агрегатов, но и датчика мощности вентилятора, как на ВАЗ-2107.

          Обозначения в указателе направления топлива в баке

          Справа от скоростного спидометра находится указатель, показывающий уровень и в целом наличие бензина в топливном баке вашего автомобиля. Он работает за счет датчика в баке, а данные отправляются через бортовой компьютер на весы.Индикаторы стрелочного прибора имеют следующие обозначения:

          • 0 — У вас полностью пустой бак (машина сможет проработать еще 15-20 минут).
          • ½ — в бензиновом автомобиле по-прежнему стоит Полбак.
          • 1 — машина заправлена ​​полным баком.

          Как расшифровываются значки на установленной панели приборов?

          Помимо устройств, на панели есть различные значки, которые загораются при неисправности электронных индикаторов. Для драйвера они имеют следующие значения:

          1. Знак АБС.Этот индикатор загорается только при запуске мотора и сразу гаснет. Также он может загореться при возникновении проблем с работой антиблокировочных элементов в тормозной системе.
          2. Индикатор передней подушки безопасности. Загорается при неисправности подушки, закрепленной на передней части автомобиля.
          3. Индикатор, напоминающий о необходимости пристегнуть ремень безопасности. Загорается при запуске мотора и горит до тех пор, пока не наденет ремень.
          4. Сигнальная лампа подушки безопасности. Загорается при выключении подушки у передней пары пассажиров.
          5. Индикатор обогрева заднего стекла. Он загорится перед включением обогрева заднего стекла.
          6. Средний световой значок.
          7. Индикатор дальнего света.
          8. Знак на задние противотуманные фары.
          9. Знак передней противотуманной фары.
          10. Индикатор включен в неисправность в электросети.
          11. Сигнальная лампа работающая при незакрытых дверях.
          12. Лампа регулировки уровня топлива в баке. Загорается только при наличии топлива минут 15-20 езды.
          13. Индикатор левого и правого вращения станка.
          14. Включен индикатор перегрева в системе охлаждения двигателя.
          15. Контрольные лампы включены при низком заряде аккумулятора.
          16. Лампочка с названием «Check Engine». В случае неисправностей в системе управления двигателем.
          17. Сигнальные индикаторы включаются при включении стояночного тормоза или при появлении поломки в тормозной системе.
          18. Индикатор низкого давления и уровня моторного масла в системе смазки.
          19. Неисправность системы предпускового подогрева лампочки (конкретно отвечает за свечи накаливания).
          20. Сигнальная лампа загорается при блокировке электронной системы Пуск автомобильного двигателя.

          Совет: Если загорелся один из индикаторов, связанных с колесами, то для начала проведите прокачку тормозов на ВАЗ-2110, а затем еще раз проверьте работу системы. Если индикатор S. на бортовой панели пропал, значит, проблема решена ремонтом тормозной системы.

          Знаки на панели приборов ВАЗ 2110. Основные обозначения значков на панели приборов ВАЗ

          Приборная панель ВАЗ 2110 или комбинация приборов позволяет водителю получать оперативную информацию о скорости движения автомобиля, частоте вращения двигателя. , работу осветительных приборов, уровень топлива в баке и следите за контрольными лампами. В общем незаменимая вещь для любой машины. За долгие годы производства «десятки» комбинаций приборов были нескольких типов, которые условно можно разделить на две группы — приборные панели старого и нового дизайна.

          Так называемая «Европанель» получила новую комбинацию приборов. Панели мониторинга старого и нового типов не являются взаимозаменяемыми из-за особенностей конструкции старой и новой панелей мониторинга. Кроме того, комбинации приборов имеют другую форму. Но содержание практически идентично. Вид на старую приборную панель внизу.

          • 1 — Температура охлаждающей жидкости в градусах Цельсия
          • 2 — Тахометр, частота вращения двигателя
          • 3,4 — Повторители поворота
          • 5 — Спидометр, скорость автомобиля в км / ч
          • 6 — Уровень топлива в баке.Когда остается 5-7 литров, загорается желтая лампочка — предупреждение или значок с изображением АЗС
          • 7 — Собственно, это изображение заправки, сигнализирующее о необходимости заправки
          • 8 — Контрольная лампа включения габаритов
          • 9 — Низкий уровень тормозной жидкости
          • 10 — Включение дальнего света
          • 11 — Ручка подводки часов, иногда эта ручка выполняет функцию переключения общего пробега / суточного пробега
          • 12 — Дисплей, показывающий общий пробег / суточный пробег (одометр), на некоторых моделях он может быть узким
          • 13 — Контрольная лампа сигнализации
          • 14 — Check Engine — это означает неисправность в двигателе, рекомендуется остановить двигатель
          • 15 — Дисплей с часами (может показывать температуру воздуха на улице при наличии датчика температуры)
          • 16 — Неисправность в системе зарядки аккумулятора
          • 17 — индикатор включения стояночного тормоза
          • 18 — Недостаточное давление масла в двигателе
          • 19 — Лампа воздушной заслонки (на карбюраторных двигателях)

          Самое интересное, что на первых комбинациях приборов не было цифровых одометров, был обычный механический.

          Вы можете увидеть приборную панель старого образца в начале нашей статьи, а вот панель новая ВАЗ 2110 на фото ниже .

          ВАЗ 2110 панель приборов видео разборка комбинации приборов

          Короткое и очень подробное видео снятия комбинации приборов с приборной панели «Десятки».

          Электрическая схема панели приборов ВАЗ 2110

          Схема подключения комбинации приборов может пригодиться, если вы собираетесь попробовать отремонтировать электрику панели приборов самостоятельно.

          • 1 — Контрольная лампа резерва топлива
          • 2 — Лампы освещения комбинации приборов
          • 3 — Контрольная лампа правого поворота
          • 4 — Контрольная лампа левого поворота
          • 5 — Контрольная лампа заднего хода
          • 6 — Указатель температуры хладагента
          • 7 — Контрольная лампа внешнего освещения
          • 8 — Контрольная лампа воздушной заслонки карбюратора
          • 9 — Контрольная лампа давления масла
          • 10 — Контрольная лампа стояночного тормоза
          • 11 — Контрольная лампа заряда АКБ
          • 12 — Тахометр
          • 13 — Контрольная лампа «ПРОВЕРИТЬ ДВИГАТЕЛЬ»
          • 14 — Спидометр
          • 15 — Контрольная лампа уровня тормозной жидкости
          • 16 — Контрольная лампа сигнализации
          • 17 — Контрольная лампа дальнего света фар
          • 18 — Указатель уровня топлива

          Вилки 2, 3, 8, 9 в блоке X2 являются выводами спидометра 14.

          В заключение хотелось бы сказать о тюнинге приборной панели «десятки». Мастера устанавливают светодиодную подсветку, цифровые спидометры и даже встраивают в комбинации цветные мониторы бортовых компьютеров.

          В рамках одного завода интересно проследить, как развивалась приборная панель ВАЗ 2107, 2109, 2110, 2114; а ВАЗ 2115 уже оснащался электронной приборной панелью. А чем они могут похвастаться? современные модели этого завода?

          Панель приборов ВАЗ 2110 и другие модели — эволюция автомобилей

          Один из первых отечественных автомобилей — ВАЗ.Для этой модели автомобиля самым первым вариантом с электроникой была «десятка», после чего компания стала использовать подобные разработки на всех остальных модификациях автомобиля. Панель приборов ВАЗ уникальна в своем роде. К тому же такое устройство имеет уникальные характеристики … На первых моделях ВАЗа плата с приборами была организована снаружи, что затрудняло доступ к ней, но в Ладе 14-й модели этот нюанс учтен — по крайней мере, он был освещен изнутри лампами.Именно в этой машине есть много других функций.

          Панель приборов на автомобилях ВАЗ включает около 19 символов, из которых тахометр и датчик уровня топлива считаются наиболее важными и основными. На панели ВАЗ также есть стрелка указателя температуры, показывающая, насколько эффективно жидкость охлаждает двигатель. Красная шкала начинается от отметки 105 градусов и заканчивается отметкой 113, но до красной лучше не доходить, так как двигатель желательно не выходить за отметку 100 градусов.Тахометр — это самый большой циферблат на приборной панели, после спидометра, конечно.

          Как правило, необходимо, чтобы нормальная частота вращения двигателя была в районе до 5,5 тысяч в минуту. Далее идет красная шкала. Здесь попадание стрелки в этом диапазоне не так опасно, как с датчиком температуры мотора.

          Панель приборов — прибор Приора

          При выборе наиболее подходящей модели автомобиля следует не только обращать внимание на наличие различных дополнительных опций, но и оценивать заслонку с основными показателями состояния автомобиля.Это особенно привлекательно для любителей ВАЗа, испытавших не одно поколение этого продукта. Если рассматривать приборную панель, то Priora, например, ожидаемо похожа, но также существенно отличается от ранних версий ВАЗ. Например, у Priora совсем другая торпеда, и ключей на его козырьке нет. Говоря об этом же устройстве на ВАЗе, стоит отметить наличие больших клавиш приборной панели, которые особенно популярны у моделей Audi , Land rover и Citroen.

          Если смотреть с точки зрения эргономики, то идея неплохая, однако такой вариант довольно неудобен, так как руль перекрывает индикаторы на клавишах … У Priora есть На панели расположены следующие элементы управления: переключатель (предназначен для наружного освещения, может занимать 3 положения), диммер для устройств, изменяющих их яркость при включенном внешнем освещении, ручка регулировки угла наклона фар и переключатель задних противотуманных фар.Для включения звукового сигнала необходимо нажать правую или левую кнопку руля, где обязательно есть соответствующий символ.

          Приборная панель: Калина — пример «умной» электроники

          Для того, чтобы понять, как устроена современная приборная панель ВАЗа, Калина как один из последних представителей продукции этого завода послужит для нас экспериментальной моделью. Для того, чтобы запустить процесс диагностики этого элемента автомобиля, необходимо нажать кнопку сброса суточного пробега и повернуть ключ зажигания.В этом случае, если все сделано правильно, следует следовать стрелкам. Из исходного положения стрелки тахометра, спидометра и датчиков начнут двигаться к конечному значению. Информационные экраны можно переключать с помощью кнопки на щетках стеклоочистителя. Затем проверят работоспособность тахометра, спидометра и датчиков.

          Тогда будет отображаться версия ПО, а если есть ошибки, то будут видны все коды. Для этого нужно узнать, что означают цифры на панели инструментов.Обратите внимание, что на Калине приборная панель похожа на такое же устройство в Гранте. Ведь у них есть не только похожие индикаторы, но и сигнальные устройства. Если сравнивать заслонку Калина с аналогом ранних моделей ВАЗ или Приора, то прибор Калина имеет с ними довольно много отличий. Однако все варианты этих панелей представляют собой электрические устройства, и в зависимости от оборудования автомобилей на них просто отображается разное количество информации.

          Если на ВАЗ 2110 не работает панель приборов, необходимо разобраться в причине неисправности. Это может быть серьезное или незначительное. Часто для устранения поломки панель приходится демонтировать, иногда достаточно заменить предохранитель или закрепить провод массы.

          Характеристики типов панелей

          Панель перед водителем, содержащая набор сигнальных ламп, называется панелью.

          Также имеет другое название — торпеда и состоит из следующих компонентов:

          1. Узлы, фиксирующие значение скорости автомобиля — спидометр.
          2. Устройство, отслеживающее количество оборотов, — тахометр.
          3. Два индикатора: температура охлаждающей жидкости и уровень топлива.
          4. Индикаторы разных цветов.
          5. Шесть отдельных ламп для подсветки.
          6. Количество запасных розеток для включения ламп.
          7. Один красный блок. На электрической схеме у нее X
          8. Еще один белый блок отмечен X
          9. .

          На ВАЗ 2110 есть 2 типа панелей приборов: старая модель и европанель.

          Различия между ними следующие:

          • старые приборные панели имеют симметричное расположение инструментов; №
          • в евроаппарате указатель уровня топлива и показатель нагрева охлаждающей жидкости смещены вправо.

          Панель управления Причины и устранение неисправностей

          Когда на ВАЗ 2110 не работает панель приборов, то это может быть в ее полном выходе из строя или неисправности отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и фонарь заднего номерного знака.Причина кроется в выходе из строя плавкого элемента.

          Неисправности предохранителей

          Отказ приборной панели происходит, если перегорел предохранитель. Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если это произошло, необходимо искать причину его выхода из строя. Простая замена элемента на новый не решит проблемы. Можно с уверенностью сказать, что он тоже сразу перегорит. Причина — короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

          Бывает, что на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают либо максимальное, либо минимальное значение … Следовательно, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление заземляющего провода соединяет приборную панель с перегородкой, отделяющей моторный отсек от салона. Чтобы найти это место, выньте магнитолу.

          В случае установки сигнализации такие крепления переносятся на обшивку салона, то место, где находится левая нога водителя.При покупке автомобиля такая информация доводится до сведения водителя.

          Иногда после установки магнитолы начинают прыгать стрелки. Это происходит из-за того, что аккуратный провод не был надежно закреплен. Когда автомобиль движется, контакт теряется. Чтобы устранить такую ​​поломку, нужно просто более надежно ее исправить. После этого стрелки дадут правильную информацию и перестанут прыгать.

          Неисправность прикуривателя

          Бывает, что панель приборов ВАЗ 2110 не работает из-за прикуривателя.Часто его розетка используется для подключения различных устройств большей мощности. Здесь можно заряжать телефоны, включать планшеты или другую технику. Имеется значительное потребление тока. В результате перегорает предохранитель f6.

          В случае исправного предохранителя следует искать другую причину. Для этого нужно открутить крепление щита, вытащить его. Провода, ведущие к нему, остаются на месте. Проверяется напряжение на контактах, которые идут под цифрами на схеме: 6,9,10. Значение напряжения везде должно быть 12 вольт.Проверяется провод, идущий на массу, который находится на клемме X1. Его цвет белый.

          Проблемы со спидометром

          Если на ВАЗ 2110 не работает панель приборов, это может быть связано с поломкой спидометра.

          Это выражается в следующих проявлениях:

          • стрелка полностью неподвижна;
          • раскачивание стрелы с последующей ее остановкой;
          • Работа спидометра происходит только до полного прогрева двигателя.

          На ВАЗ 2110 с форсунками расположен электронный спидометр … Если прибор выходит из строя, то, попросту, его нужно заменить.

          Однако чаще причина иная:

          1. Сигнал на спидометр идет от датчика. Возможная причина его отсутствия — засорение прибора. Затем его снимают, промывают и сушат.
          2. Отсутствие хорошего контакта. Проводка видна повсюду.
          3. При выходе из строя самого датчика его заменяют.

          Как диагностировать и устранять проблемы

          При неработающей панели приборов на ВАЗ 2110 следует на первом этапе провести диагностику.

          Состоит в следующем:

          • все лампы проверены и перегоревшие заменены на новые элементы;
          • с помощью прибора мультиметра вся проводка проверяется на обрывы или плохие контакты;
          • при обнаружении окисленных участков их очищают;
          • Все предохранители осмотрены и перегоревшие детали заменены на новые;
          • Все существующие устройства протестированы.

          Проверка указателей уровня топлива и датчиков температуры

          Чтобы проверить правильность показаний уровня топлива и температуры, выполните следующие действия:

          1. Зажигание включено.
          2. Отдельный кусок провода соединяет положительный полюс устройства с массой. Если стрелка начинает двигаться, следует осмотреть проводку в секции датчика-индикатора.
          3. Если индикатор температуры определяет перегрев, он отключается от датчика.Падающая стрелка указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит неисправна проводка или сам индикатор.
          4. Для проверки устройство снимается. Его положительный вывод соединен с плюсом аккумуляторной батареи, а отрицательный вывод — с минусом. Стрелка должна показывать ноль. В случае отклонения индикатор требует замены.

          Следует знать, что процесс тестирования проводится на специально оборудованном стенде.Затем результаты сравниваются с эталоном. Затем исследуются пути. В случае обрывов контакт восстанавливается припоем. Если этот процесс невозможен, устройство необходимо заменить.

          Меры предосторожности при работе

          При выполнении работ необходимо соблюдать следующие рекомендации:

          • при замене предохранителя выключить зажигание;
          • точность при испытании, чтобы не было замыкания проводов; №
          • если пайка проводится, то используется маломощный паяльник с тонким наконечником;
          • Не прилагайте чрезмерных усилий при обращении с разъемами.


















          приглашение высококвалифицированных мастеров.

          Сопровождается предварительной подготовкой:

          • отключено питание от аккумулятора;
          • снят руль и облицовочная часть колонки;
          • Иногда снимают сиденья.

          Удаление старой панели

          Инструкция по демонтажу:

          1. Демонтируются щиты, расположенные у ног сидящих впереди людей.
          2. Из-под ручника удалена заглушка изогнутая;
          3. Снята крышка окна и вынут разъем прикуривателя.
          4. Снимается крышка с рычага коробки передач. Воздуховоды к задним сиденьям сняты.
          5. Съемный пластиковый кожух стоек стоек крыши.Вытащена магнитола.
          6. Заглушки снимаются с верхней части панели. Появившиеся гайки откручиваются.
          7. Затем откручиваются болты, расположенные по контуру нижнего края, а также у ног водителя и пассажира;
          8. Демонтирован монтажный блок и снята пластиковая крышка.

          Установка нового образца панели

          Обе панели имеют разные размеры, поэтому установка осуществляется тремя способами:

          • новая комбинация приборов подогнана под существующие размеры панели;
          • идет полная замена панелей на новый образец;
          • Еврофлейки устанавливаются.

          Последний метод используется редко. Это связано с тем, что при установке требуется выравнивание проводки. Ведутся работы по снятой с автомобиля панели.

          Если не работает панель на ВАЗ 2110, необходимо проверить состояние каждого индикатора. Убедитесь, что элементы безопасности надежно закреплены. Затем приступайте к проверке датчиков. Если обнаружена поломка, устраните ее. Если блок не подлежит ремонту, замените его.

          Все контрольные бортовые приборы автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов.Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их в количестве 12 штук).

          Вся комбинация приборов крепится в соответствующем гнезде панели приборов двумя винтами. Подключения панели приборов ВАЗ 2110 производятся печатной разводкой на плате с использованием фольгированного гетинакса. Плата надежно крепится к задней части корпуса. На спидометре есть два счетчика, показывающих пройденное расстояние: первый из них — последний, второй можно назвать «дневным».

          Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сброс показаний возможен только на неподвижном автомобиле. На некоторые автомобили из модельного ряда может быть установлена ​​ВАЗ 2110, содержащая все компоненты и необходимые контрольные индикаторы, лампы и значки.

          Общие сведения об автомобиле

          ВАЗ-2110 — легковой автомобиль с передним приводом, в котором силовой агрегат расположен в поперечном состоянии. Автомобиль предназначен для использования на дорогах, «оборудованных» твердым покрытием.Кузов автомобиля цельнометаллический, четырехдверный, несущий тип — седан. Для перевозки длинномерных и крупногабаритных грузов сиденья в задней части салона можно сложить.

          Таким образом, объем багажника увеличивается. Двигатели — карбюраторные или с различными системами впрыска топлива — состоят из четырех цилиндров. Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

          Это особенно заметно на небезопасной, скользкой дороге или в сложных поворотах.Возможна машина, сиденья с электроподогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезный каталитический нейтрализатор газов, «отработавших» в выхлопной системе, а также электропривод наружных зеркал заднего вида.

          Также автомобиль может быть защищен подушкой безопасности, дополнен кондиционером, антиблокировочной системой тормозов и освещением через люк в крыше.

          Блок индикации системы управления автомобилем модели ВАЗ 2110

          Блок индикации машины ВАЗ 2110 содержит подробную электронную схему органов управления, дополненную устройством звуковой сигнализации, а также десять светодиодных сигнальных устройств, информирующих водителя о следующие условия:

          • недостаточный уровень масла;
          • недостаточная охлаждающая жидкость;
          • отсутствие омывающей жидкости;
          • Возможная неисправность ламп внешнего освещения;
          • состояние, когда ремни безопасности не пристегнуты;
          • износ тормозных колодок, которыми оснащены передние тормоза;
          • по четыре сигнализатора на каждую дверь.

          Подробная схема дисплея системы автомобильного мониторинга ВАЗ 2110 представлена ​​ниже.

          Тюнинг приборной панели ВАЗ 2110

          Скучная и невзрачная заводская приборная панель автомобиля ВАЗ 2110 быстро надоедает, и покупать альтернативную, оснащенную компьютером, не хочется, ведь придется платить большие деньги для этого. Процесс доработки «панели» — популярная тема. Один из самых простых вариантов — купить специальный коврик. Найти ее сегодня не составит труда.

          Для его установки необходимо снять всю панель приборов. Далее аккуратно вытягиваем из него стрелки. Устанавливая стрелки на свои места, нужно следить, чтобы ничего не мешало движению транспорта и не отвлекало водителя, в противном случае все придется разобрать заново. Правильно подобранная, красивая и стильная отделка гармонично впишется в общую обстановку интерьера и отлично дополнит весь его дизайн.

          И сегодня сделать дашборды своими руками совсем не проблема.Просто нужно иметь необходимый материал и «вагон» желания. Самый простой вариант — настроить «приборку» в несколько этапов. Сначала, конечно, его обязательно нужно снять. Далее следует заменить лампы накаливания на светодиоды. Их следует устанавливать в одинаковые картриджи. Есть несколько способов изменить его цвет:

          Изменить цвет на один метр. Если с помощью ножа очистить метр от клея, перевернуть и поставить обратно, то подсветка циферблата изменится с зеленого на синий;

          Подсветка панели приборов ВАЗ 2110.Измените цвет с помощью светодиодной ленты. Для начала нужно соскрести ножом слой цветного светофильтра. Если что-то осталось, сотрите растворителем. Далее следует исправление зеленой светодиодной ленты внутри «приборки». Подключить его нужно напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую подсветку «приборки»;

          Автоматическая смена подсветки. Смена семи разных цветов происходит за счет использования автомобильной электроники.

          Ремонт панели приборов

          Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо выполнить следующие действия:

          • отсоединить провод от минусовой клеммы АКБ;
          • откручиваем винты и снимаем щиток;
          • открутите винты крепления, которыми комбинация приборов крепится к крышке и, потянув ее на себя, выньте комбинацию приборов из гнезда;
          • Колодку проводов надо отсоединить от «приборки».

          Установка должна производиться в порядке, обратном снятию. Для разборки отверните крепежные винты и снимите маску со стеклом с корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в порядке, обратном снятию.

          Также существует современный способ стилизовать собственный автомобиль в духе 21 века. Когда старая «панель» приедается, приходит идея купить и установить более новую европанель, которая выглядит очень элегантно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

          Единственный его недостаток — такой нюанс: для снятия старых панельных устройств необходимо снимать крышку. В результате на этапе сборки лучше заменить существующие лампочки на гораздо более качественные (Philips, Osram и другие). Это поможет вам надолго забыть о их замене. Вы обязательно найдете больше полезной информации, прочитав другие наши статьи.


          На автомобилях семейства ВАЗ 2110-2112 на приборной панели имеются контрольные лампы и бортовые приборы, с помощью которых водитель может легко следить за состоянием автомобиля.На приборной панели отображаются следующие сигнальные лампы: температура охлаждающей жидкости, поворотники, тахометр, уровень топлива, спидометр, изображение в виде заправки, означающее, что нужно заправиться, лампы включения габаритов и дальнего света, ближнего света уровень тормозной жидкости, экран, показывающий пробег автомобиля, сигнализация, проверка двигателя, которая сигнализирует о неисправностях двигателя, дисплей с часами, индикация неисправности генератора или перезарядки аккумулятора, индикация включения ручного тормоза, лампочка низкого давления масла в двигателе и на карбюраторных моторах лампа воздушной заслонки).

          Разборка и замена устройств

          Для замены (ремонта) устройств необходимо выполнить следующие действия в строго установленном порядке:

          1. Полностью снять всю сборку.


          2. Выкрутите винты (2 шт.), Фиксирующие направляющую. После этого саму шину необходимо отключить от системной платы прибора.

          3. Выкрутите винты (7 шт.), Фиксирующие рамку со стеклом.


          4. Необходимо снять раму, отсоединив ее от приборной системы.

          5. Выкрутите винты (2 шт.), Которыми крепится плата комбинации приборов.


          6. Отсоедините левый светофильтр, помеченный символами контрольной лампы.

          7. Отсоедините правый светофильтр, помеченный символами контрольной лампы.


          8. Открутите винты (2 шт.), Которыми крепятся красные и белые колодки. Затем снимите эти накладки.

          9. Открутите гайки крепления датчика уровня топлива, датчика температуры охлаждающей жидкости и тахометра.Каждое устройство фиксируется 3-мя гайками.


          10. Отсоедините плату от корпуса приборной системы.

          11. Выкрутите винты крепления весов к корпусу (5 шт.).


          12. Извлеките шкалу с инструментами из системного корпуса.

          13. Очень осторожно, поддев отверткой стрелку указателя уровня топлива, необходимо снять ее с оси.


          14. Выкрутите винты (2 шт.), Которыми индикатор уровня топлива крепится к шкале.

          15. Отсоедините указатель уровня топлива. Установите на его место новый. При установке датчика выполните все действия в порядке, обратном снятию.

          16. Замените остальные приспособления таким же образом, как описано. В этом весь ремонт панели приборов ВАЗ 2110. Как видите, в этом нет ничего сложного и нет необходимости идти в специализированный сервис и платить деньги.

          17. Сборка контрольно-измерительной системы должна производиться в порядке, обратном разборке.При проведении этих работ необходимо учитывать, что гайки крепления тахометра имеют другую резьбу.

          Во многих машинах, в том числе ВАЗ 2110, контрольные лампы А12? 1.

Добавить комментарий

Ваш адрес email не будет опубликован.
