Тепловой зазор клапанов

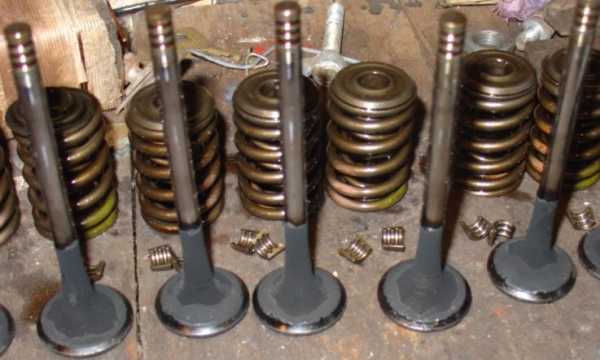

Как известно, нагретый металл имеет свойство расширяться. Детали газораспределительного механизма – клапаны, детали клапанного привода, распредвал – все это сделано из разных металлических сплавов, и по мере прогрева мотора увеличивается в размерах.

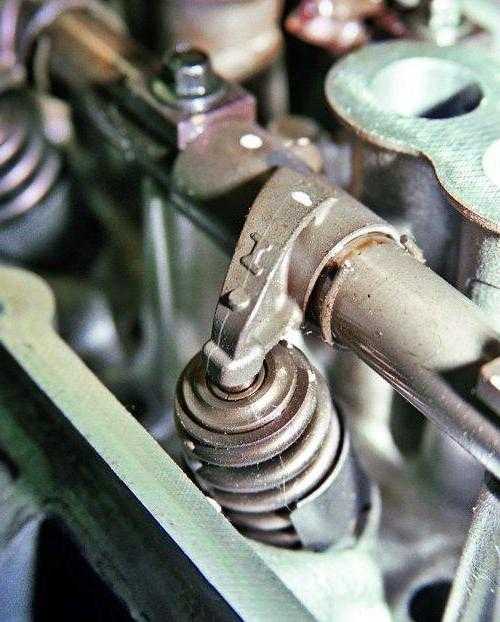

Именно поэтому между распредвалом и толкателем клапана (или между коромыслом и клапаном) существует небольшой зазор – его называют тепловым.


Для того, чтобы нагляднее понять важность наличия теплового зазора, пойдет от обратного: представим себе, что теплового зазора нет. Тогда в холодном состоянии в приводе клапанов детали будут прилегать друг к другу плотно. Разогревшись, шток клапана удлинится. Сверху у него никакого зазора нет – значит удлиняться он будет книзу. Это приведет к тому, что тарелка горячего клапана будет неплотно прилегать к седлу (ССЫЛКА) в закрытом состоянии. Зазор появится в ненужном месте, и через него из цилиндра будет «утекать» топливовоздушная смесь, ухудшая эффективность работы мотора. Логичное решение проблемы – наличие небольшого зазора сверху.

При комфортной плюсовой температуре на улице «услышать» наличие этого зазора сложно – и холодный, и горячий мотор будут работать примерно одинаково на слух. На сильном же морозе, когда зазор становится больше, запущенный мотор будет работать жестко, с характерным стуком. Это звук, с которым привод ударно воздействует на клапаны.
Эти симптомы должны быстро проходить. Если мотор постоянно работает, как холодный, то скорее всего со временем тепловой зазор в нем увеличился до ненормативного.
Вообще по мере износа деталей газораспределительного механизма зазор может как увеличиваться, так и уменьшаться – тут все зависит от конкретных конструктивных особенностей мотора и качества металлов, из которых сделаны детали.
Увеличению зазора способствует износ кулачков распредвала, торцов клапана и деталей привода.
Уменьшению зазора – износ седел и тарелок клапанов (ССЫЛКА) и, как следствие, более глубокая посадка.
Говоря упрощенно, если распредвал и привод подвержен износу сильнее, чем седло и тарелки, то зазор увеличится. Если наоборот, то уменьшится. Так или иначе, периодически тепловой зазор нужно измерять и, при необходимости, регулировать.
Если зазор будет слишком большой, то возрастут ударные нагрузки на клапаны (и ускорится их износ!), а кроме того, клапаны будут не до конца открываться, что ухудшит наполняемость цилиндров, снизит мощность.
От слишком малого зазора тоже мало хорошего. В щели между седлами и неплотно закрытыми клапанами будет утекать топливовоздушная смесь (т.е. будет снижаться степень сжатия и мощность мотора), но хуже того: в каналы хлынут раскаленные выхлопные газы и будут оказывать свое пагубное воздействие на клапаны. Седла отводят от клапанов избыточное тепло, так что отсутствие контакта с ними чревато перегревом и деформацией.
В клапанном приводе двигателей есть регулировочный механизм, который позволяет регулировать величину зазора. Он отличается от мотора к мотору, поэтому в рамках этой статьи дать исчерпывающее описание процесса регулировки не представляется возможным. Кроме того, это довольно трудная процедура, требующая опыта и наличия инструмента, так что лучше доверить ее проверенному мастеру.

В качестве иллюстрации приведем двигатель ВАЗ-2110, где величина теплового зазора регулируется при помощи шайбы необходимой толщины, устанавливаемой между толкателем клапана и кулачком распредвала.


Дополнительно стоит сказать, что на многих моторах регулировка теплового зазора происходит автоматически – с помощью гидравлических компенсаторов, о которых подробно рассказано в отдельной статье (ССЫЛКА).



knowcar.ru

Регулировка теплового зазора клапанов

Эта тема поможет Вам понять для чего это необходимо, последствия несвоевременной регулировки, периодичность и как определить необходимость, самостоятельно выставить тепловые зазоры клапанов. Многие понимают важность этого мероприятия и своевременно проводят регулировку собственными силами или же доверяют эту работу специалистам автосервисов.



В процессе работы двигателя трущиеся детали изнашиваются, установленные зазоры изменяются. В клапанном механизме важную роль имеет тепловой зазор клапанов. Для нормальной работы двигателя, важно соблюдать время открытия, закрытия клапанов и сохранить герметичность в закрытом состоянии.

Когда двигатель еще не прогрет между торцом клапана и коромыслом, или толкателем и распределительным валом должен быть определенный заводом зазор. Рассчитан он исходя из температурного расширения металла, то есть когда двигатель прогрет до рабочей температуры многие детали газораспределительного механизма нагреваются и по закону физики имеют свойство расширяться, удлиняться, увеличиваться в размере. Разные металлы имеют разное тепловое расширение, разная длинна и форма деталей, поэтому на разных двигателях будет различаться рекомендуемые тепловые зазоры.



Тепловой зазор впускных и выпускных клапанов отличается по причине разной температурной загруженности и отличающихся свойств металлов, из которых изготовлены клапаны.




Если зазоры выставлены правильно, после прогрева они уменьшаются до минимальных значений обеспечивая своевременное регулирование фаз газораспределения и продолжительный срок службы деталей. Пока двигатель холодный можно заметить повышенный шум, не следует прогревать двигатель на больших оборотах, чтобы избежать ударных нагрузок на торец клапана.

В процессе работы, клапаны и седла постепенно расклепываются, увеличивается глубина посадки клапана в седле, это приводит к уменьшению теплового зазора. Более подробно о седле клапана на сайте есть статья. Изнашиваются кулачки распределительного вала, коромысла, плоскость толкателей и торцы клапанов, что приводит к увеличению зазора. Мощность двигателя падает из-за нарушения фаз газораспределения, увеличивается износ многих сопутствующих деталей, в результате чего запускается цепная реакция, приходят в негодность целые детали, они в свою очередь влияют на следующие.

Если зазор больше рекомендуемого производителем, постоянная ударная нагрузка на клапаны уменьшает их срок службы, расклепывает, скалывает торец постепенно увеличивая зазор, повышается шумность. Уменьшается мощность из-за нарушения фаз газораспределения, так как ухудшается наполняемость цилиндров топливовоздушной смесью и эффективность сгорания.

Если тепловой зазор меньше, после прогрева, клапаны не герметично закрывают камеру сгорания, уменьшается компрессия, часть поступившей топливовоздушной смеси выбрасывается через щели между клапаном и седлом при такте сжатия. Во время рабочего хода раскалённые отработанные газы так же прорываются и приводят к прогару клапанов. Тарелки клапанов не касаются седел нарушается теплоотдача, отсюда следует нагрев клапана до температур при которых увеличивается износ (окисление, коррозия) вероятность заклинить в направляющей втулке или подвергнуть ее быстрому износу, обрыв тарелки, повышенная нагрузка на ремень ГРМ.

· Впускные клапаны в большей степени охлаждаются свежей поступающей топливовоздушной смесью и имеют лучшее охлаждение.

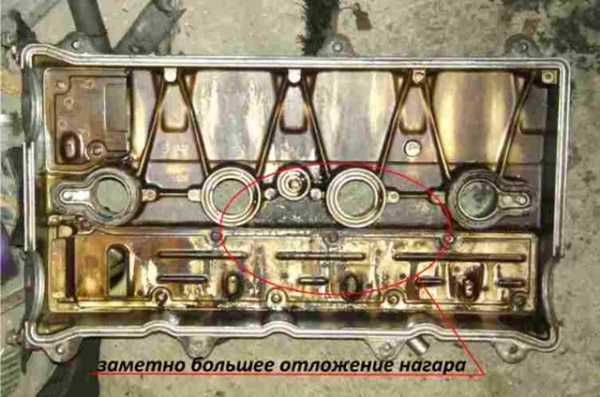

· Выпускные основную часть тепла передают на седло клапана. В случае зависания или зажатия (отсутствия теплового зазора) высокая температура разрушает клапан и направляющую втулку.



Определить необходимость регулировки в первую очередь следует по графику ТО и ТР установленного производителем, ознакомьтесь с примером ниже. Данную информацию можно получить из мануалов по конкретному автомобилю, двигателю.

Операции технического обслуживания:
П = Проверка и исправление.
З = Замена.

Список работ

10 000 км

20 000 км

30 000 км

40 000 км

50 000 км

60 000 км

70 000 км

80 000 км

90 000 км

100 000 км

1

Проверка клапанного зазора



П



2

Проверка, регулировка, замена (при необходимости) приводных ремней



П



П



П



П



П

3

И так далее, ниже пойдет список основных работ

З

З

З

З

З

З

З

З

З

З

Так же потребуется регулировка при внеплановом ремонте двигателя или при любом удобном случае.

Следует проверить тепловой зазор при наблюдении некоторых характерных симптомов: снизилась мощность, посторонний шум (шелест, звон) низкая компрессия, увеличенный расход топлива, масла, прострелы в глушитель или впускной коллектор, по сигналу Check богатая бедная смесь, по состоянию свечей зажигания. Любая из перечисленных неисправностей как в единичном случае, так и несколько одновременно, может говорить о неисправной работе газораспределительного механизма, возможно и других узлов.

Самостоятельная регулировка теплового зазора клапанов.

Перед началом работы необходимо подготовиться, для этого следует разобраться с типом клапанного механизма, какие потребуются инструменты и приспособления, возможно запасные части.

Подходящий инструмент зависти от необходимости разбирать сам клапанный механизм. Самый главный конечно набор щупов, которым будем проводить замер, могут потребоваться специальные плашки в виде звездочек или шестигранников, головки и отвертки для того, чтобы снять крышку и вообще добраться до механизма газораспределения. На некоторых двигателях снимается впускной коллектор, дроссельная заслонка, интеркуллер и др., при этом возникает необходимость заменить уплотнительные прокладки (после демонтажа часто портятся) сливать охлаждающую жидкость. Настоятельно рекомендую ознакомиться с инструкцией по вашей модели, благо в интернете можно найти.

Позаботьтесь о запасных частях заранее, прокладки, уплотнительные резинки, герметик могут вам пригодятся, когда придет время собирать все обратно. Незабываем обезжиривать места нанесения герметика, ацетон лучшее средство. Старые прокладки удаляйте правильно, без повреждения поверхности рекомендую использовать средство для удаления прокладок экономит ваше время и терпение, перед покупкой не забываем читать инструкцию на баллончике.

Процесс регулировки производится на холодном двигателе 20-30 градусов и начинается с выставления распределительных валов по меткам и положения поршня в верхней мертвой точке такта сжатия. В таком случае на проверяемых цилиндрах клапаны будут полностью закрыты и с помощью щупа, располагаемого между кулачком и толкателем или в ином случае коромыслом и торцом клапана, определяется размер. Записываем все показания на бумагу, удобно схематично изобразить головку и расположение клапанов, под каждым записать значение измерений. Это поможет наглядно увидеть всю картину и оценить общее состояние, определиться с расчетом регулировочных шайб если таковые применяются. После завершения измерений приступайте к регулировке, подкручиванием винтов или заменой шайб.

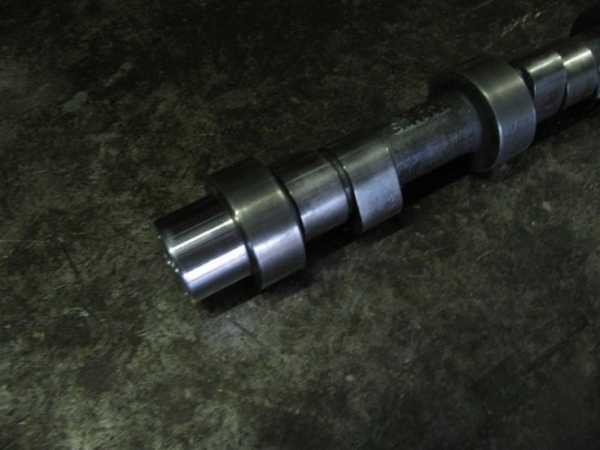

Оцените состояние деталей механизма, размер кулачков, задиры и сколы на распределительных валах недопустимы. По возможности измерьте усилие клапанных пружин. Черный нагар на внутренней стороне клапанной крышке в районе расположения клапанов говорит о плохом состоянии маслосъемных колпачков.









В случае, когда зазор совсем маленький или вообще нет и в механизме предусмотрены регулировочные шайбы, некоторые идут другим путем, не подбирая подходящие шайбы. Для этого шлифуется торец клапана под необходимый размер. Никому не рекомендую делать это самостоятельно, тем более без специального оборудования способного отшлифовать правильную плоскость. Не стоит забывать о технологии производства клапанов, что иногда подразумевает, как нанесение специальных покрытий, так и создания особой структуры в металле, которые можно нарушить.

Еще небольшой совет, если вы проводите полный ремонт головки, проточили фаски седел клапанов или выполнили притирку, сделайте тепловые зазоры максимально большими по допуску. Это позволит избежать поджатия клапанов после приработки, так как клапан и седло немного расклепаются и размер изменится в меньшую сторону.

Дефектовка клапанов, основные требования



enginepower.pro

Тепловой зазор клапана и его регулировка

В любых ДВС для организации нормального газораспределения применяются клапанные механизмы. На привод коленвала забирается небольшая часть крутящего момента. В процессе нагрева металл имеет свойства расширяться. Следовательно, меняются размеры деталей мотора. Изменяются и размеры элементов ГРМ. Если в приводе ГРМ не предусмотрен тепловой зазор клапана, то при нагревании двигателя до его оптимальных рабочих температур клапаны не будут плотно закрываться. Как следствие, они не будут обеспечивать требуемой герметичности.

По этой причине рабочие характеристики двигателя могут ухудшиться. Но это не все. Снижается ресурс клапанов – очень часто подгорают кромки тарелок. В процессе работы клапана поверхность его изнашивается, а тепловые зазоры увеличиваются. Это ведет к более шумной работе мотора. Чтобы этого не возникало, а двигатель всегда работал ровно и тихо, необходимо периодически регулировать тепловой зазор клапана. Для этого инженеры предусмотрели специальный механизм или же шайбы для регулировки.

Важность настройки зазоров

После запуска мотор и все его элементы разогреваются и, как следует еще из школьного курса физики, расширяются. Также трущиеся элементы изнашиваются по естественным причинам. Этим обуславливается необходимость наличия точного зазора между элементами системы ГРМ. И расстояние, которое имеется между кулачком на распредвале и клапаном, – это один из самых важных факторов.

Когда тепловой зазор клапана меньше, чем нужно, мотор не сможет максимально реализовать заложенный в него производителем потенциал. Это обязательно скажется на динамике и скоростных характеристиках машины. Вместе с этим будут перегреваться впускные клапаны. Их края оплавляются.

Если зазор увеличенный, автовладелец будет слышать стук клапанов. Он будет пропадать по мере прогрева двигателя. При больших расстояниях кулачок распределительного вала стучит по рокеру клапанного стержня, вместо того чтобы давить на него.

Признаки необходимости настройки

О том, что тепловой зазор клапана выставлен неверно, скажут некоторые признаки. Так, первый симптом – это характерные звенящие звуки в районе крышке ГБЦ. Еще один признак – сниженная отдача мотора, а вместе с этим и высокий расход топлива.

Также настройка зазоров необходима, если выполнялся какой-либо ремонт газораспределительного механизма. Необходимо обязательно выполнить настройку, если последний раз зазоры выставляли более 20 тысяч километров назад.

Существуют и другие признаки. Это повышенный расход масла, выстрелы в глушитель или впускной коллектор, ошибка по богатой или слишком бедной смеси. О неверных тепловых зазорах скажет и состояние свечей зажигания. На них будет налет.

Как часто нужно регулировать?

На автомобилях ВАЗ тепловые зазоры клапанов по регламенту производителя необходимо регулировать через каждые 45 тысяч километров. Но часто нужда в настройке появляется значительно раньше. Специалисты рекомендуют настраивать элементы ГРМ не реже, чем через 20 тысяч километров. А если двигатель работает в условиях максимальных нагрузок, то и 15. Этот показатель обуславливается и качеством запчастей для отечественных автомобилей, которые быстро изнашиваются даже при идеальных условиях эксплуатации.

Измерение тепловых зазоров

Убедиться в необходимости настройки можно и при помощи измерений. Проверку тепловых зазоров клапанов осуществляют всегда на холодном моторе. Для проведения операции будет нужен измерительный щуп и набор инструментов. Что войдет в данный набор, зависит от типа толкателя клапана.

Если зазоры регулируются посредством винта, то нужен накидной, рожковый ключ и молоток. Если настройка клапанов в двигателе осуществляется при помощи шайб, то следует приобрести набор шайб. Последние должны быть разных размеров. Также понадобится микрометр, съемник, инструмент для замены шайб и пинцет.

Для настройки зазора коленвал следует провернуть так, чтобы кулачок на распределительном вале для выбранного клапана смотрел в другую сторону по отношению к толкателю. По последнему наносят легкие удары молотком. Затем пальцами раскачивают клапан.

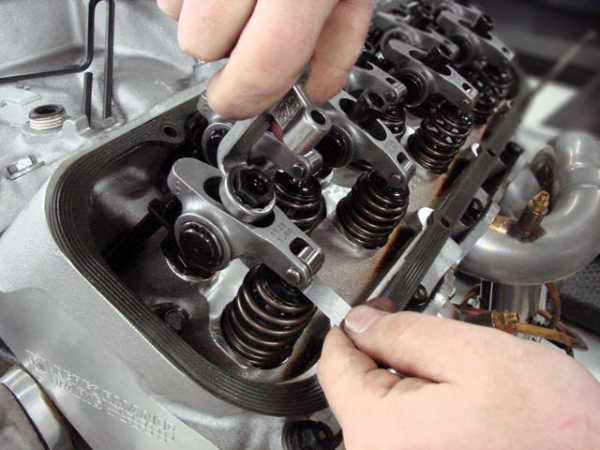

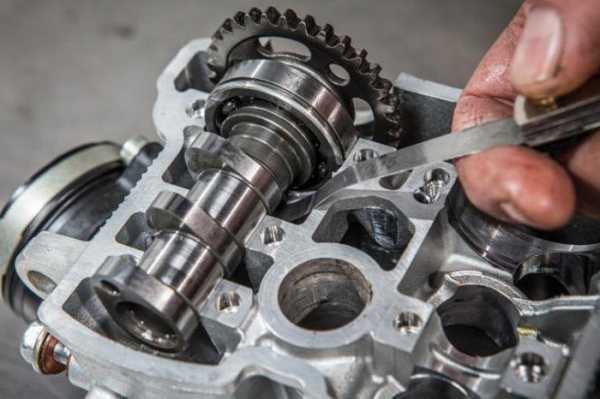

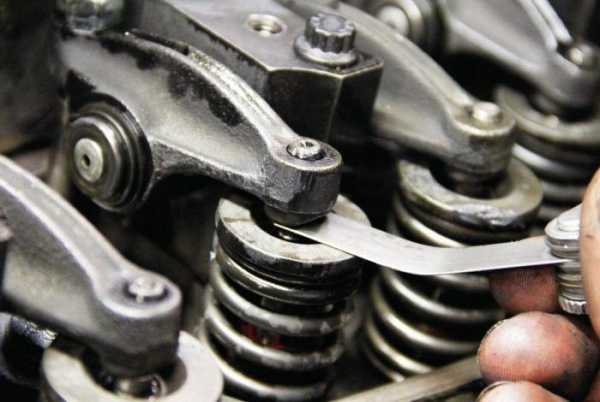

Далее при помощи щупа следует измерить зазор. Делать это нужно между толкателем и клапаном. Значения измерения сверяют с номинальными размерами. Их можно найти в инструкции к автомобилю. Если величина отличается, тогда ее следует отрегулировать. Как изменить тепловые зазоры на моторе, где регулировка осуществляется при помощи шайб? Коленчатый вал следует провернуть так, чтобы кулачок на распредвале смотрел вверх по отношению к толкателю. Далее при помощи набора щупов производится измерение зазора. Значения сравниваются с номинальными и при необходимости корректируются.

Технология настройки

Давайте рассмотрим, как отрегулировать тепловой зазор клапанов на примере двигателей ВАЗа. Самое первое, что нужно сделать, – это выставить поршень первого цилиндра в положение верхней мертвой точки. Делается это очень просто. Ключом проворачивают коленвал до момента совпадения меток на звезде распределительного вала со шкивом коленчатого и на блоке цилиндров. После этого можно приступать к регулировке. Схема настройки тепловых зазоров клапанов на дизелях аналогична этой.

Измерительный щуп вставляют между рабочими поверхностями кулачка и рычага на соответствующем клапане. Если щуп идет с небольшими затруднениями, то зазор в порядке. Если он не идет или входит слишком туго, то расстояние необходимо регулировать. Для этого ключом на 13 удерживают головку на регулировочном болте. При этом ключом на 17 отпускают контргайку и проворачивают болт в необходимую сторону. Крутят до тех пор, пока не получится нужный зазор. Затем необходимо проверить параметр, после чего затянуть гайку. В каком порядке следует регулировать клапаны? Технологию настройки рассмотрим ниже.

Порядок регулировки тепловых зазоров клапанов

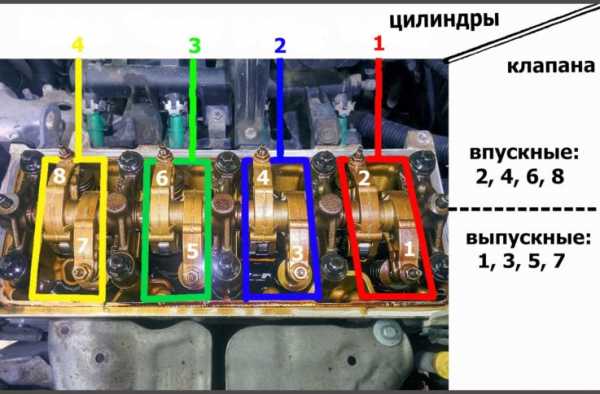

Первым следует настраивать восьмой клапан, расположенный на четвертом цилиндре. После него – шестой клапан третьего цилиндра. Зазоры регулируются парами. Для каждой коленвал двигателя проворачивают на 180 градусов. При каждом из последующих поворотов регулируют четвертый и седьмой клапан, первый и третий, пятый и второй соответственно.

Контрольный замер

Даже профессионалам не всегда удается настроить зазоры правильно с первого раза. Поэтому обязательно выполняются контрольные замеры тепловых зазоров в приводе клапанов. Если есть несоответствие, то нужно настраивать еще раз. После такой регулировки двигатель заработает значительно тише, стабильнее и будет радовать своего владельца.

Итак, мы выяснили, что такое тепловой зазор, и как его правильно настроить своими руками.

fb.ru

Зазоры клапанов двигателя — регулировка тепловых зазоров + Видео

Работа любого двигателя внутреннего сгорания зависит от четкой работы газораспределительного механизма (ГРМ), частями которого являются распределительный вал (распредвал), привод и клапаны. Прочитав статью, вы узнаете, почему тепловой зазор важен, как его измеряют и регулируют, а также что бывает, если он выставлен неправильно.

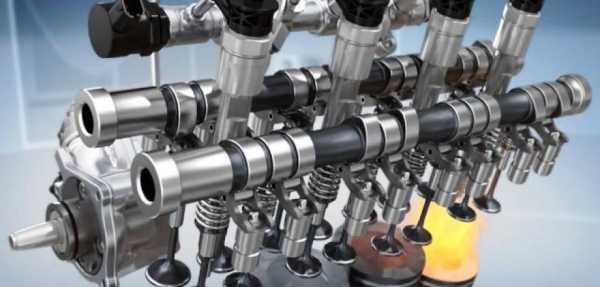

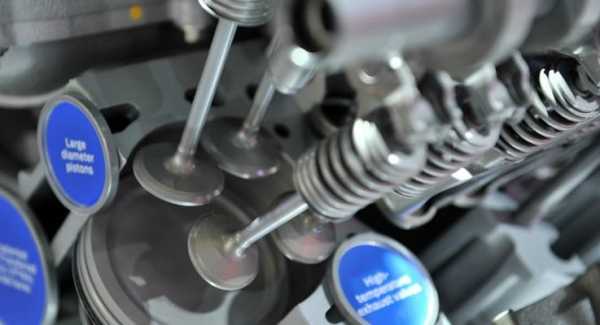

Как работает ГРМ

Коленчатый и распределительные валы двигателя соединены с помощью ременной, зубчатой или цепной передачи с соотношением 2:1. За один оборот распредвала, коленчатый вал (коленвал) проворачивается дважды. Форма кулачков распредвала обеспечивает открытие и закрытие клапанов в соответствии с положением коленвала, такта двигателя и фазы газораспределения. Подробней эти процессы описаны в статье про фазы и механизм газораспределения двигателя.

Во время работы двигателя все детали ГРМ нагреваются и увеличиваются в размерах. В результате меняется расстояние между толкателем клапана и распределительным валом. Когда мотор прогрет до рабочей температуры, толкатель вплотную прилегает к распредвалу и клапану. Это обеспечивает наиболее эффективную работу двигателя. Если торец полностью закрытого клапана оказывается выше толкателя, между тарелкой и седлом клапана появляется зазор, который снижает компрессию двигателя. Если торец полностью закрытого клапана расположен ниже толкателя, то во время соответствующей фазы газораспределения он откроется чуть меньше, чем необходимо. В результате упадет мощность мотора, ведь чем меньше открыт клапан, тем сложней через него входить воздуху или выходить выхлопным газам.

Регулировка зазоров клапанов

На серийных автомобилях используют три способа регулировки теплового зазора:



  1. С помощью винта;
  2. С помощью подбора шайб;
  3. С помощью гидрокомпенсаторов.

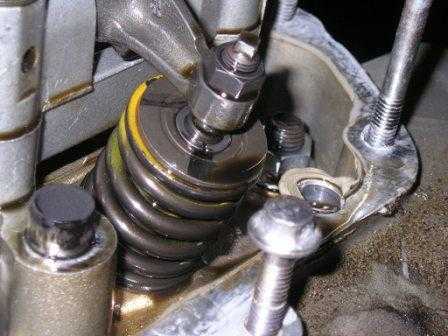

Привод клапана с регулировкой винтом был популярен в начале и середине ХХ века. У этого привода было лишь одно неоспоримое достоинство – простота регулировки. Его главный недостаток – необходимость регулировать тепловой зазор каждые 10 тысяч километров. Регулировка теплового зазора с помощью шайб использовали на высокооборотных моторах с 80-х годов ХХ века до первого десятилетия ХХI века. Для регулировки теплового зазора необходим комплект шайб различной толщины.

Повторную регулировку теплового зазора проводят через 20-50 тысяч километров. С появлением гидрокомпенсаторов появилась возможность проводить регулировку клапанов с промежутком 100-300 тысяч километров.

Как и чем измеряют тепловой зазор клапанов

Величину теплового зазора проверяют на холодном двигателе. Для этой операции понадобится щуп и дополнительные инструменты, которые зависят от типа толкателя клапанов:

Для винтовой регулировки:



  • накидной ключ, соответствующий гайке толкателя;
  • рожковый ключ, соответствующий регулировочному болту;
  • молоток.

Для регулировки с помощью шайб:

  • набор шайб;
  • микрометр;
  • съемник;
  • специальный инструмент для замены шайб;
  • пинцет.

Для регулировки с помощью гидрокомпенсатора:

  • штангенциркуль.

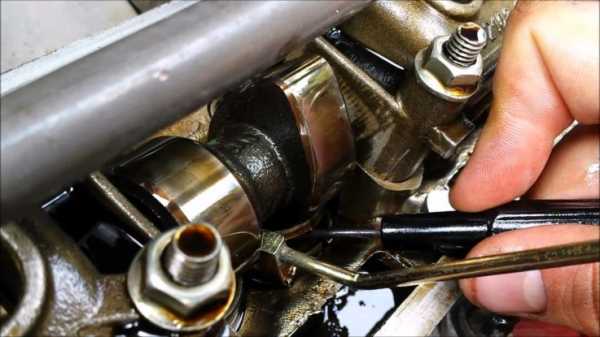

Для измерения теплового зазора на толкателе с винтовой регулировкой, коленчатый вал поворачивают так, чтобы кулачок распредвала выбранного клапана был направлен в противоположную от толкателя сторону. Молотком несильно ударяют по толкателю над клапаном, затем пальцами несколько раз качают его влево и вправо.

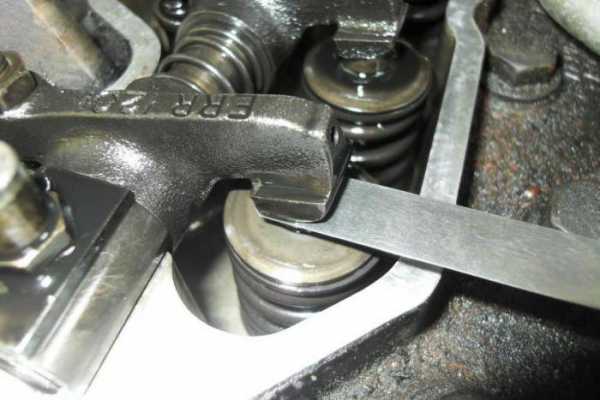

С помощью щупа измеряют зазор между толкателем и клапаном и сверяют со значением, указанным в инструкции по эксплуатации автомобиля (мануале). Если величина зазора отличается от рекомендованной, то, придерживая регулировочный болт, откручивают контргайки. Затем с помощью болта устанавливают правильный зазор и придерживая болт ключом, затягивают контргайки. После чего снова проверяют зазор.

Для измерения теплового зазора на двигателе с регулировкой шайбами, коленвал проворачивают так, чтобы кулачок распредвала выбранного клапана был направлен вверх. Затем с помощью щупа измеряют зазор и сравнивают с указанным в мануале. Если зазор отличается, то с помощью съемника утапливают толкатель (стальной цилиндрик) и пинцетом достают шайбу. На шайбах написана толщина в миллиметрах с точностью до одной сотой. Если надпись стерта, необходимо измерить толщину шайбы посередине с помощью микрометра. Для этой операции нельзя применять штангенциркуль, потому что он покажет толщину по краям. После этого необходимо подобрать шайбу подходящего размера, установить ее на место и еще раз проверить зазор.

Регулировка теплового зазора гидрокомпенсаторов проводят во время ремонта или проверки двигателя. Для этого снимают направляющую толкателей или распредвал, после чего вытаскивают гидрокомпенсаторы и с помощью штангенциркуля измеряют высоту ножки клапана. Если ее высота соответствует допуску гидрокомпенсатора, который написан на нем, то регулировка не требуется. Если не соответствует, то компенсатор меняют на подходящий. После этого устанавливают на место направляющую толкателей или распредвал.

Симптомы изменения теплового зазора

Если исправный двигатель стал издавать негромкое постукивание, частота которого меняется вместе с оборотами двигателя и не исчезает после прогрева, возможно незначительное увеличение теплового зазора. Если в дополнение к стуку исправный двигатель начал терять в мощности, приемистости или экономичности, возможно сильное увеличение теплового зазора. Если исправный двигатель начал терять в мощности, приемистости и экономичности, но стука клапанов нет, а свечи, топливный фильтр, угол опережения зажигания, компрессия в цилиндрах и давление в шинах в норме, возможно сокращение теплового зазора (зажатые клапаны).

Чем опасно изменение теплового зазора двигателя

Если клапан зажат, то горячие газы, образующиеся во время сгорания топлива, нагревают не только нижнюю, но и верхнюю часть тарелки, то температура клапана увеличивается, что может привести к его прогоранию. Это особенно опасно, если мотор работает под большой нагрузкой или неправильно выставлен угол опережения зажигания.

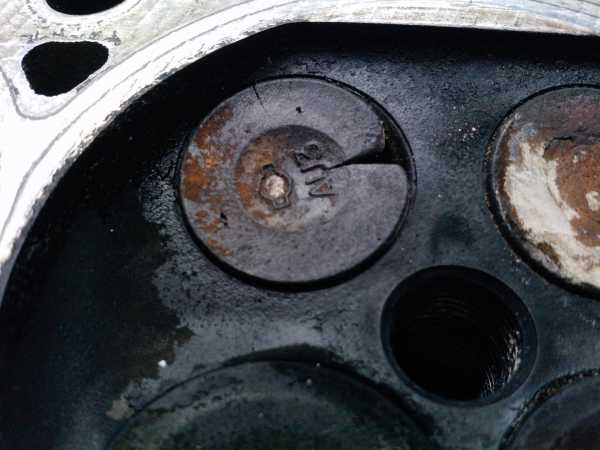

Прогар клапана приведет к резкому падению мощности мотора, росту расхода топлива и перегреву двигателя. Если клапаны начали стучать, то никакой угрозы для мотора нет. Проблема в том, что на ранней стадии проворачивание вкладыша коленвала проявляет себя аналогичным стуком, поэтому их легко спутать.

vipwash.ru

Регулировка теплового зазора клапанов

Тепловой зазор клапана обеспечивает его герметичную посадку на седло при тепловом расширении деталей во время работы двигателя. Для каждой модели двигателя установлена ​​оптимальная величина теплового зазора в клапанных механизмах.

В процессе эксплуатации вследствие износа или нарушения регулировки, величина теплового зазора может измениться, отклониться от оптимальных размеров. Как увеличение, так и уменьшение теплового зазора негативно влияет на работу ГРМ и двигателя в целом.

При очень большом тепловом зазоре, растут ударные нагрузки, а также увеличивается износ деталей привода клапанов. Нарушается фаза газораспределения (момент начала и конца открытия и закрытия клапана), что приводит к потере мощности и экономичности двигателя.

Маленькие тепловые зазоры не обеспечивают герметичность камеры сгорания, отчего двигатель теряет компрессию, не развивает полную мощность, перегреваются клапана, что приводит к прогоранию клапанов.

Зазоры проверяют и при необходимости регулируют в период ТО. Регулировка зазоров клапанов в ГРМ производится на холодном двигателе — 15-25 градусов по Цельсию. Зазор регулируют при помощи пластинчатого щупа, толщина которого должна соответствовать требуемому зазора в клапанах, регулируемого двигателя автомобиля. Пластинка щупа, толщина которой равна необходимом зазору, должна проходить в зазор при легком нажатии.

Последовательность выполнения работ при регулировке теплового зазора клапанов.

Снять крышки клапанного механизма. Поршень первого цилиндра устанавливаем в ВМТ в такте сжатия, для этого необходимо, чтобы метка на шкиве совпала с меткой на крышке распределительных шестерен. Такт сжатия можно определить таким способом: выкрутите свечу зажигания и вставьте в отверстие для свечи бумажную пробку. Вращайте коленчатый вал пусковой рукояткой до выталкивания бумажной пробки.

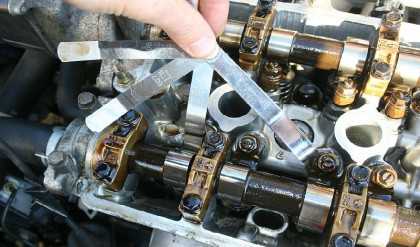

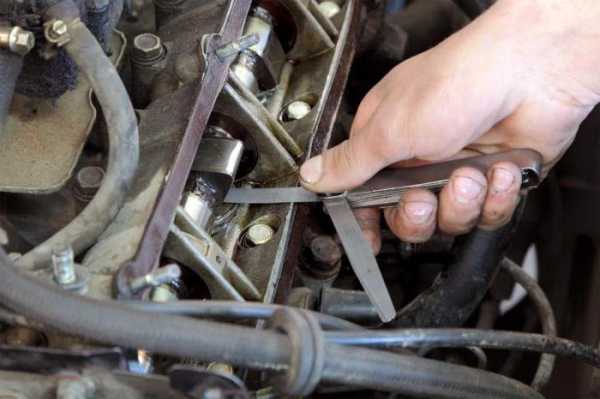

Проверить пластинчатым щупом величину теплового зазора в клапанах между стержнем клапана и носком коромысла.
Если величина зазора не соответствует допустимой, то необходимо отрегулировать. Для этого необходимо ослабить контргайку регулировочного винта, если зазор мал, выкрутить винт, если большой вкрутить для свободного прохождения щупа необходимой толщины. Придерживая винт затянуть контргайку. Щуп, который соответствует нижнему значению, должен проходить свободно с небольшим усилием.

Проворачивая коленчатый вал на угол 720/и, где «и» -количество цилиндров, отрегулировать клапаны в других цилиндрах в порядке работы двигателя.

Установите на место крышку клапанов.

Запустите двигатель, прогрейте его до 80-90 градусов по Цельсию и прослушайте его работу. Если регулировка теплового зазора клапанов произведена правильно, стука в клапанах не должно быть.

avtoyu.ru

Регулировка клапанов 2108 — Энциклопедия журнала «За рулем»

Регулировка тепловых зазоров в приводе газораспределительного механизма

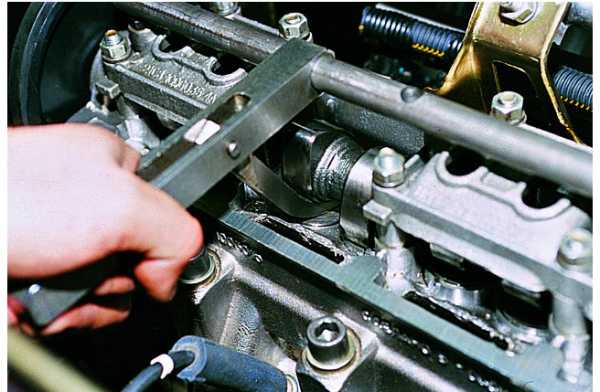

Рис. 1. Утапливание толкателей клапанов при замене регулировочной шайбы:
1 – приспособление;
2 – толкатель Рис. 2. Фиксирование толкателей клапанов при замене регулировочной шайбы:
1 – фиксатор;
2 – регулировочная шайба

ПОРЯДОК ВЫПОЛНЕНИЯ


Замер и регулировку зазоров проводим на холодном двигателе. Выводим наконечник троса привода дроссельной заслонки из кронштейна. (см. Снятие привода дроссельных заслонок карбюратора)

Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу (только для двигателя ВАЗ-2111)… …и снимаем его. Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картера. Снимаем шланг. Крестообразной отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картера. Снимаем шланги со штуцеров клапанной крышки.


Снимаем корпус воздушного фильтра (двигатель ВАЗ-21083) (см. Снятие корпуса воздушного фильтра).

Ключом «на 10» отворачиваем две гайки крепления крышки головки блока цилиндров. В отверстиях клапанной крышки установлены резиновые уплотнительные втулки. Снимаем крышку с прокладкой.

Снимаем переднюю крышку ремня привода ГРМ (см. Проверка натяжения и замена ремня привода газораспределительного механизма). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.
Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. Проверка натяжения и замена ремня привода газораспределительного механизма).
Затем поворачиваем коленчатый вал еще на 40–50° (2,5–3 зуба на шкиве распределительного вала).

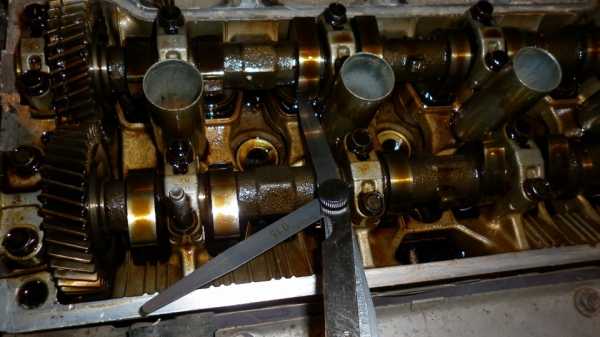

В этом положении валов проверяем набором щупов зазоры у первого…

… и третьего кулачков распределительного вала.

Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм.

Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Вводим «клык» приспособления между кулачком и толкателем.

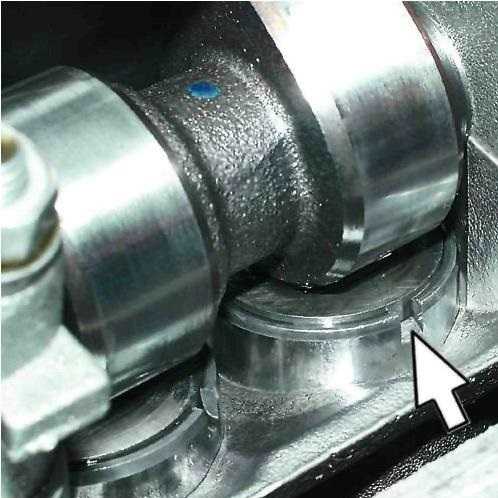

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).

Нажимая вниз рычаг приспособления, утапливаем «клыком» толкатель (Рис. 1) и устанавливаем между краем толкателя и распределительным валом фиксатор (рис. 2), …который удерживает толкатель в нижнем положении. Пинцетом через прорезь в толкателе поддеваем и извлекаем регулировочную шайбу.

При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками.

Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с лезвием шириной не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель. Вынимаем пинцетом регулировочную шайбу.

Зазор регулируем подбором толщины регулировочных шайб. Для этого микрометром замеряем толщину шайбы. Толщину новой регулировочной шайбы определяем по формуле:
Н = В+(А–С), мм,
где А – замеренный зазор; В – толщина снятой шайбы; С – номинальный зазор; Н – толщина новой шайбы.
Толщина шайбы маркируется на ее поверхности электрографом.
Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор.
Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, регулируем зазоры остальных клапанов в последовательности, указанной в таблице:

Угол поворота коленчатого вала от положения совмещения меток, град.Кулачки
выпускной (зазор 0,35 мм)впускной (зазор 0,20 мм)
40–5013
220–23052
400–41086
580–59047

wiki.zr.ru

2 способа сделать это своими руками

Содержание статьи

Регулировка зазоров клапанов, ввиду технической сложности процесса, как правило, проводится специалистами в сервисных центрах или в специализированных мастерских, но, при желании, можно самостоятельно провести эту процедуру. Однако, прежде чем самому заняться этим нелегким делом, мы, все же, настоятельно рекомендуем внимательно изучить принцип работы механизма, а так же посмотреть, как это делает человек, имеющий опыт проведения таких работ.

Также советуем прочитать статью нашего специалиста, в которой он подробно рассказывает о том, как притереть клапана.

Принципы работы клапанов двигателя

Распределительный и коленчатый вал двигателя между собой соединены посредством зубчатой, ременной или цепной передачи, с оптимальным соотношением 2:1. За один проведённый оборот распределительного элемента коленвал осуществляет два оборота. Форма кулачков распределительного вала в состоянии обеспечить закрытие и открытие клапанов так, чтобы они соответствовали положению коленвала, такту двигателя, а также распределительным фазам.

В процессе работы двигателя все детали немного увеличиваются в размерах по причине лёгкого нагрева. Как результат, изменяется общее расстояние между распредвалом и толкателем клапана. Когда мотор прогревается до оптимальной рабочей температуры, толкатель плотно прижимается к клапану и распредвалу. За счёт этого обеспечивается максимально эффективная работа двигателя.

Если торец закрытого клапана фиксируется в положении выше толкателя, между седлом и тарелкой образуется зазор, снижающий компрессию двигателя. Если же торец полностью закрытого клапана находится ниже толкателя, во время соответствующей фазы газораспределения он откроется немного меньше, чем нужно. В итоге будет снижена мощность мотора, так как чем меньше открыт клапан, тем хуже сквозь него будет выходить воздух и выхлопные газы.

Зачем необходимы зазоры клапанов

Отвечая на вопрос, зачем нужны зазоры двигателя, можно отметить, что для нормальной работы мотора, тепловой зазор имеет достаточно большое значение. За счёт него соблюдается время закрытия и открытия клапанов, а также обеспечивается сохранность оптимального уровня герметичности в закрытом состоянии.

Если зазоры выставлены в соответствии с правилами, после прогрева их параметры снижаются до минимальных показателей. За счет этого обеспечивается регулирование фаз распределения газа и длительный срок эксплуатации деталей.

В процессе эксплуатации авто зазор изменяется в большую или меньшую сторону. В зависимости от подобных отклонений проявляются те или иные неполадки. В основной массе случаев это приводит к уменьшению срока службы клапанов, к снижению уровня мощности двигателя, становится хуже наполняемость цилиндров топливной и воздушной смесью, снижается общая эффективность сгорания и так далее. Именно по этой причине так важно время от времени проводить регулировку зазоров.

Проверять и при необходимости проводить регулировку зазоров требуется каждые 20 — 30 тысяч километров. Опираться нужно на нормативы, прописанные в руководстве по ремонту автомобиля той или иной марки.

Как обеспечивается нужный зазор

Нужный зазор можно получить только посредством грамотно проведённых регулировочных работ. При осуществлении данного процесса проводится настройка основного газораспределительного механизма, особенно зазора, находящегося между кулачками распредвала и рычага клапана.

Существует специальная инструкция относительно того, как проводить регулировку. Здесь недостаточно обеспечения более плотного прижатия клапанов, так как при повышении температуры, все детали становятся больше в размере. Подобное расширение автоматически приводит к разным негативным последствиям.

Впускные и выпускные клапаны должны плотно закрывать гнездо, но при этом с небольшим зазором. Он необходим для того, чтобы стержень клапана не упирался жёстко в верхнюю часть устройства.

В процессе самостоятельного регулирования зазоров нужно стремиться к строго установленным величинам. Они не должны быть больше 0,15 мм. Максимальный уровень допустимой погрешности составляет 0,05 мм. Данные параметры нужно проверять исключительно при холодном моторе.

Обеспечив в процессе регулировки правильные зазоры, водитель получит устойчивую работу двигателя, значительную экономию топлива, а также повышение моторесурса.

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться. Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями. Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

  • значительное уменьшение срока службы клапанов;
  • расклёпывание;
  • скол торца, что ещё больше увеличивает зазор;
  • повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

  1. Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
  2. При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
  3. Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
  4. Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
  5. Повышенная нагрузка на ремни ГРМ.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

  • в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
  • проведённый ремонт газораспределительного механизма;
  • регулировка производилась более 20 тысяч километров назад;
  • явное снижение отдачи двигателя;
  • повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.

Измерение зазора

Определение и проверка того, какие зазоры на клапанах присутствуют, должна осуществляться исключительно на холодном двигателе.

Для проведения данной операции потребуется подготовить щуп и иные дополнительные инструменты, выбор которых зависит от категории толкателя клапанов. Это может быть накидной или рожковый ключ, молоток, микрометр или съёмник. Процессы, связанные с измерением зазоров, проводятся по-разному.

Чтобы измерить тепловой зазор на толкателе со специальной винтовой регулировкой, коленвал нужно повернуть так, чтобы его кулачок был направлен в противоположную сторону от толкателя. Далее нужно несильно ударить молотком по толкателю и руками немного раскачать его в стороны. При помощи щупа замеряется зазор между клапаном и толкателем, а потом сверяют с тем значением, что указано в инструкции по эксплуатации авто.

Для замера теплового зазора на моторе с регулировкой шайбами, коленвал нужно развернуть таким образом, чтобы кулачок выбранного клапана направлялся вверх. При помощи щупа осуществляется замер и также сравнивается с показателями в инструкции к авто.

Если в результате проведённых измерений становится ясно, что показатели отклонены от нормы, потребуется провести регулировку.

Регулировка зазоров клапанов

Процесс регулировки проводится посредством нескольких этапов. Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой подробно рассказывается о том, как проходит регулировка клапанов ВАЗ-2106.

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства. Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята.

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.

Не менее важно подготовить необходимые для регулировки инструменты:

  • набор гаечных ключей;
  • отвёртки;
  • специальный измерительный щуп;
  • пинцет;
  • микрометр;
  • набор регулировочных шайб;
  • прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

Регулировка с применением щупа

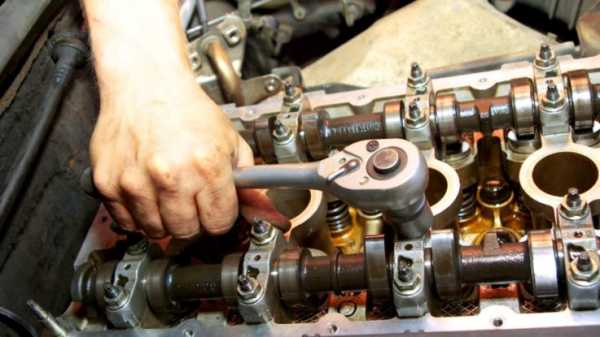

Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

  1. Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
  2. Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
  3. Снимается кожух ремня ГРМ.
  4. Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
  5. Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
  6. На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

  • после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
  • маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
  • при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
  • в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
  • при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.

Заключение

Приведёнными выше способами можно достаточно быстро и точно отрегулировать тепловые зазоры автомобильных клапанов. Данная манипуляция позволит по максимуму оптимизировать фазы распределения газа и значительно улучшить работу всего механизма. Все это гарантированно увеличит время эксплуатации двигателя и его моторесурс.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
