Тест-обзор автомобильных компрессоров 2022 года

Портал «АвтоПарад» организовал тест-обзор автомобильных компрессоров сезона 2022 года, проверив в действии несколько двухпоршневых моделей

Содержание

1. Нужен надежный компрессор
2. Как проводился тест
3. Компрессор Berkut SPEC-19
4. Компрессор Airline Х5
5. Компрессор «Качок К90х2С»
6. Компрессор «Агрессор AGR-75»
7. Подведем итоги теста

Нужен надежный компрессор

Нынешний тест-обзор автомобильных компрессоров был проведен в апреле 2022 года. На испытания были выставлены несколько двухпоршневых моделей (фото ниже). Они отличаются от обычных аналогов повышенной производительностью. Тест был организован в преддверии  приближающегося сезона летних отпусков. А их наши сограждане все чаще проводят в автопутешествиях по России. И вряд ли кто рискнет отправиться в дальний путь без надежного компрессора.

Это особенно актуально для владельцев кроссоверов и внедорожников. Парк этих автомобилей за последние годы в нашей стране заметно вырос. Соответственно, выросли и продажи «крупных» покрышек. Это шины с посадочными размерами от 16 до 20 дюймов. Для накачки таких крупноразмерных покрышек рекомендуется использовать компрессоры повышенной производительности — от 50 л/мин и выше.

Как проводился тест

Известно, что для больших покрышек предпочтительнее двухпоршневые компрессоры. Поэтому эксперты решили протестировать несколько таких аппаратов. В итоге в тест-обзор автомобильных компрессоров 2022 года попали четыре изделия. Это Airline Х5, «Качок К90х2С», Berkut SPEC-19 и «Агрессор AGR-75».

Проверка этих электронасосов проводилась на кроссовере Santa Fe. Машина была обута в шины типоразмера 235/60 R16. В числе измеряемых параметров фигурировали несколько показателей. Это потребляемый ток, время накачивания колеса, а также погрешность манометра. В ходе теста давление воздуха в шине перед каждым замером опускалось до 1 Атм (фото ниже).

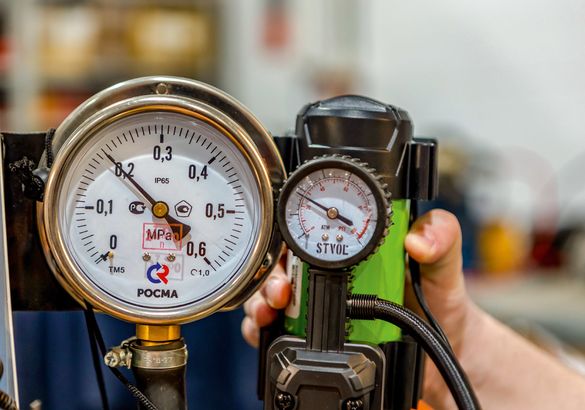

Оно фиксировалось эталонным манометром. После чего испытуемый образец должен был поднять его до нормативного значения 2,2 Атм. Результаты теста и краткие описания каждого двухпоршневого компрессора приведены ниже.

Компрессор Berkut SPEC-19

• Страна-производитель  –  Китай
• Производительность, л/мин  –  49
• Максимальное давление, Атм –  7
• Макс. потребляемый ток, А –  13
• Время накачки шины –  0:01:59
• Длина воздушного шланга, м –  0,75
• Длина провода питания, м –  3,0

Модель с индексом SPEC-19 от бренда Berkut – новинка нынешнего сезона. Поэтому в тест-обзор автомобильных компрессоров 2022 года она попала по умолчанию. Это единственный участник теста, оснащенный цифровым манометром с функцией “автостоп”. При достижении заданного давления компрессор сам отключается. Аппарат имеет интуитивно понятное управление.

Прибор запитывается через прикуриватель и отличается пониженным энергопотреблением, Ток во время работы составил не более 13 А). В числе плюсов SPEC-19 – клапан-дефлятор на шланге. Он позволяет сбросить давление в шине, например, при перекачке. Есть тут яркий светодиодный фонарь и пластиковый кейс. Последний позволяет удобно пользоваться компрессором, не вынимая его оттуда.

Компрессор Airline Х5

• Страна-производитель  –  Китай
• Производительность, л/мин  –  50
• Максимальное давление, Атм –  7
• Макс. потребляемый ток, А –  12,5
• Время накачки шины –  0:01:49
• Длина воздушного шланга, м –  1,25
• Длина провода питания, м –  3,0

Данная модель от Airline выпускается в новом дизайне. Однако в продаже она еще встречается и в старом. В ходе испытаний компрессор подкачал 16-дюймовую шину довольно динамично.

Он опередил на несколько секунд всех прочих участников. При этом потребляемый ток не превысил 13,5 Ампер. Это, в общем-то, неплохо.

Тест-обзор автомобильных компрессоров 2022 года выявил у Airline Х5 и минусы. Это короткий шланг и манометр, вмонтированный  в корпус. Из-за чего при работе прибор явно завышает давление. Превышение может быть 0,2-0,3 Атм. Приходится то и дело выключать компрессор, чтобы не перекачать лишнего. Дефлятора для сброса воздуха тут нет. Как нет и предохранителя на силовом кабеле.

Компрессор «Качок К90х2С»

• Страна-производитель  –  Китай
• Производительность, л/мин  –  57
• Максимальное давление, Атм –  10
• Макс. потребляемый ток, А –  14
• Время накачки шины –  0:01:56
• Длина воздушного шланга, м –  5,5
• Длина провода питания, м –  3,0

Модель К90х2С от бренда «Качок» хорошо известна российским водителям.

Устройство имеет несколько достоинств. В их числе – работа от прикуривателя и  длинный (5.5 м) воздушный шланг. Он оснащен встроенным манометром и дефлятором. Есть тут также удобная сумка-чехол.

От перегрузок по току цепи питания К90х2С защищены плавким предохранителем. Радиаторы и крышки поршневых камер сделаны из алюминиевого сплава. Он снижают тепловую нагрузку. А это продлевает его ресурс. Результат у «качка» очень близок к соперникам. Хотя производитель заявляет достаточно высокую производительность.

Компрессор «Агрессор AGR-75»

• Страна-производитель  –  Китай
• Производительность, л/мин  –  75
• Максимальное давление, Атм –  10
• Макс. потребляемый ток, А –  30
• Время накачки шины –  0:01:52
• Длина воздушного шланга, м –  8,0
• Длина провода питания, м –  2,4

Согласно параметрам, AGR-75 – это самый производительный, самый энергоемкий и самый габаритный компрессор. Кроме того, у него самый длинный (8 м) воздушный шланг с дефлятором. А что же показал тест-обзор автомобильных компрессоров 2022 года?

Тест выявил и большой эксплуатационный минус. Это необходимость прямого подключения к клеммам АКБ. Что явно добавляет хлопот при использовании насоса. И еще: у экспертов возникли сомнения относительно реальных «способностей» AGR-75. Аппарат по скорости подкачки спущенной шины показал лишь второй результат. Поэтому заявленные 75 л/мин под большим вопросом.

Подведем итоги теста

Все технические показатели двухпоршневых компрессоров, включая результаты их измерений, отражены  в таблице. Это дает возможность лучше визуализировать сопоставление данных. Взять, например, скорость подкачки кроссоверных  покрышек. Видно, что здесь все проверенные образцы примерно одинаковы.

Сводная таблица

Разница в показателях составляет не более десятка секунд. Что ничуть не критично при покупке конкретного аппарата. Да и погрешность измерения манометров тоже у всех приборов в норме. Для автовладельцев куда важнее являются иные критерии. Это перечень функциональных возможностей, удобство пользования и цена того или иного компрессора.

Кстати, о ценах! Как вы заметили, они тут не указаны. И такой шаг сделан вполне осознанно. Сегодня мы регулярно наблюдаем на рынке автозапчастей явные перекосы. И говорить о стабильности цен пока не приходится. А посему каждый автовладелец делает свой выбор самостоятельно. Тест-обзор автомобильных компрессоров 2022 года лишь поможет в этом деле.

Количество просмотров статьи составляет: 1 273

можно сэкономить или лучше доплатить?

Никогда не знаешь, где найдешь, где потеряешь. И когда понадобится помощь автомобильного компрессора, тоже предсказать невозможно. Есть шансы, что никогда. Поэтому многие в принципе не считают его обязательным аксессуаром или просто покупают самый дешевый. Оправдана ли такая экономия, или лучше доплатить? Мы взяли три популярных автомобильных компрессора из нашего каталога и сравнили их.

Что нужно автомобилисту от компрессора? В нужный момент он должен накачать спущенное колесо, желательно быстро, показав после этого актуальное давление, а все остальное время — не мешать. Поэтому мы будем оценивать следующие параметры: удобство заводской упаковки, комплектацию, удобство использования и скорость накачки колеса. Для сравнения были выбраны компрессоры трех ценовых категорий.

AVS Turbo KA 580

37 отзывов

максимальное давление: 7 атм, длина кабеля питания: 3 м

Купить

70mai Air Compressor Lite Midrive TP03

9 отзывов

максимальное давление: 11 атм, уровень шума: 78 дБ, длина шланга: 0.6 м, длина кабеля питания: 3 м

Купить

Беркут R15

27 отзывов

максимальное давление: 10 атм, непрерывная работа: 30 мин, уровень шума: 65 дБ, длина шланга: 1.2 м, длина кабеля питания: 4.8 м

Купить

Сравнить эти товары →

Упаковка и комплектация

Самая доступная модель, AVS Turbo KA 580, поставляется с трехметровым проводом питания (обращает на себя внимание блок предохранителей) и с тремя переходниками. Хранить агрегат предлагается в сумке, но толщина материала, из которого она сделана, не вызывает доверия: есть шанс, что быстро порвется. Еще один нюанс, на который наверняка обратит внимание пользователь, — одноразовый пластиковый хомут, которым скреплен шланг. Во-первых, при первом использовании снять его не так уж легко (к примеру, девушке с маникюром), а во-вторых, при дальнейшей эксплуатации шланг уже не зафиксируешь в свернутом виде. Заявленная производительность компрессора — 40 л/мин.

Далее идет модель 70mai Air Compressor Lite Midrive TP03. Выглядит необычно: аккуратная пластиковая коробочка с экраном и несколькими кнопками. А где шланг, а где провод питания? Оказывается, все аккуратно упаковано в корпусе. Шланг четко фиксируется по периметру, трехметровый провод и переходники находятся под крышкой. С точки зрения хранения это идеальный вариант: компактные размеры, ни одной выступающей детали. Однако заявленная производительность модели почти наполовину меньше — 25 л/мин.

Самый дорогой компрессор в нашем обзоре — «Беркут R15». Он же самый внушительный по габаритам, хотя заявленная производительность — те же 40 л/мин. Комплектация отличается от соперников: помимо стандартного набора переходников и весьма качественной на вид и на ощупь сумочки, «Беркут» имеет самый длинный шланг (1,2 метра) и почти пятиметровый провод питания (также с блоком предохранителей). Это делает компрессор более универсальным: если у вас длиннобазный микроавтобус или полноразмерный внедорожник, трехметрового провода может не хватить.

Еще один бонус: помимо штатного разъема для автомобильной розетки есть переходник для подключения напрямую к аккумулятору. Для чего это нужно? Опыт показывает, что далеко не во всех подержанных авто розетки работают — но владелец узнает об этом только в самый неподходящий момент. Получается, в такой ситуации «Беркут» единственный сможет справиться с задачей. У остальных компрессоров — хоть ты провода обрезай и накидывай на клеммы.

После первого этапа сравнения расстановка сил получается такой: идеальным вариантом с точки зрения удобства хранения является 70mai Air Compressor Lite Midrive TP03, к нему просто не придраться.

По комплектации уверенно побеждает «Беркут» — переходник на клеммы, самый длинный провод и шланг, но при этом и самые большие габариты. Модель AVS Turbo KA 580 компактнее, но больше ей пока похвастаться нечем.

Удобство использования

Здесь в лидеры снова вырывается 70mai Air Compressor Lite Midrive TP03 — ни одного лишнего движения. У него каким-то чудом даже провод питания не запутывается. Подключил, включил, выставил давление — и его даже контролировать не нужно, потому что компрессор остановится при достижении выбранного вами давления.

С «Беркутом» и AVS Turbo KA 580 суеты немного больше. Нужно извлечь из сумочки, распутать провод (у «Беркута», кстати, он фиксируется многоразовой липучкой). При накачке шины компрессоры нужно периодически останавливать, чтобы посмотреть актуальное давление: во время работы они не отображают реальных данных. Кстати, в статике все три манометра оказались точны: разбежка составляла буквально одну десятую атмосферы.

Производительность

При отсутствии специальных профессиональных приборов производительность компрессоров измерялась следующим образом: за 60 секунд каждая модель должна была по максимуму накачать колесо, спущенное до одной атмосферы. Почему не в диапазоне с двух до трех? Потому что обычные шины (не коммерческие) до таких показателей не накачиваются. А накачка шин с одной до 2,3 атмосферы не позволяет зафиксировать точное время: «Беркут» и AVS нужно останавливать и ждать, пока манометр покажет актуальное давление. Поэтому условия у всех равны: 60 секунд и одна атмосфера в колесе.
Если верить заявленным характеристикам, то «Беркут» и AVS Turbo KA 580 должны были уверенно обогнать 70mai Air Compressor Lite Midrive TP03 и бороться за лидерство только между собой. Однако результаты получились практически одинаковыми: «Беркут» накачал колесо до 1,75 атмосферы, AVS и 70mai — до 1,7. При этом компактная «коробочка» оказалась гораздо шумнее своих соперников: если при их работе можно спокойно разговаривать, стоя рядом, то 70mai Air Compressor Lite Midrive TP03 шумит так, что хочется отойти.

Сэкономить или доплатить?

Итоги оказались позитивными для каждой модели. Самый доступный, AVS Turbo KA 580, продемонстрировал достойные характеристики — а значит, желающие сэкономить не прогадают. Возможно, какие-то минусы проявятся в ходе дальнейшей эксплуатации, но это только теория. Модель 70mai Air Compressor Lite Midrive TP03 понравится тем, кто любит содержать багажник в идеальном порядке: компактный компрессор практически не занимает места и очень удобен в использовании. Но шумноват. Высокая (относительно соперников) цена компрессора «Беркут» оправдана его функционалом. Самый длинный провод и шланг, с многоразовыми фиксаторами, качественная сумка, переходник с зажимами для клемм — он подойдет тем, что пользуется компрессором постоянно. Например, «джиперам» и автоспортсменам, регулярно меняющим давление в шинах. Также есть основания полагать, что «Беркут» окажется еще и самым выносливым: у него единственного в характеристиках указано время непрерывной работы — 30 минут. У остальных этот параметр не указан, а проверить его без риска повреждения компрессора невозможно.

Благодарим интернет-магазины avs-auto.by и shop4x4.by за предоставленные образцы техники!

Auto. Onliner в Telegram: обстановка на дорогах и только самые важные новости

Есть о чем рассказать? Пишите в наш телеграм-бот. Это анонимно и быстро

Перепечатка текста и фотографий Onliner запрещена без разрешения редакции. [email protected]

Лучшие автомобильные компрессоры производительностью 150 литров в минуту и выше

Содержание

• Автомобильный компрессор ROCKFORCE RF-2014260
• Автомобильный воздушный компрессор, 12В, 300 л/мин, 150 PSI
• Сверхмощный двухцилиндровый автомобильный воздушный компрессор
• Автомобильный воздушный компрессор, 12 В пост. тока, 150 PSI

Показатель производительности автомобильного компрессора – от 150 л/мин. Двигатель устройства выполнен по немецкой технологии, что свидетельствует о высоком качестве изделия.

На основании отзывов экспертов создан обзор лучших автомобильных компрессоров от 150 литров, который ознакомит покупателя с их характеристиками и позволит сделать правильный выбор.

Автомобильный компрессор ROCKFORCE RF-2014260

Двухцилиндровый автомобильный компрессор производит 150 литров сжатого воздуха в минуту. Благодаря высокой производительности шины авто накачиваются мгновенно. Источник питания насоса – аккумулятор. Силовые «крокодилы» состоят из прочного толстого пластика, который обеспечивает надежную фиксацию зажимов. Шланг компрессора покрыт термостойкой резиной, что гарантирует долгий срок службы устройства.

Автомобильный компрессор ROCKFORCE RF-2014260

Главными достоинствами прибора эксперты считают:

• хорошую производительность;
• длительность бесперебойной работы – 45 минут;
• высокое шумоподавление;
• отличное качество сборки

Недостатком изделия является стрелочный манометр, который, в отличие от цифрового, требует проведения нескольких замеров для достижения максимально корректных показателей.

Характеристики
Производительность	150 л/мин
Напряжение	12 В
Ток потребления	45 А
Давление	12 атм или 176 PSI
Длина кабеля	1 м
Материал корпуса	Металл
Манометр	Аналоговый
Размеры изделия	17x9x11 см
Вес	7. 25 кг

Автомобильный воздушный компрессор, 12В, 300 л/мин, 150 PSI

Одним из лидеров автомобильных компрессоров от 150 литров является воздушный насос, производительность которого достигает 300 л/мин. Благодаря быстрому накачиванию шин за минимальное время (90 секунд на шину) устройство эксплуатируется в основном в автомобилях с большим диаметром колес – грузовиках, внедорожниках. Также автокомпрессор используется при надувании спортивного инвентаря, воздушных матрасов.

Автомобильный воздушный компрессор, 12В, 300 л/мин, 150 PSI

Прибор изготовлен из высококачественных материалов, сверхпрочного металла, жесткого пластика. Антивибрационное резиновое основание повышает износостойкость изделия, а также минимизирует шумы. Источник питания – автомобильный аккумулятор. Наиболее важным преимуществом агрегата является его автоматическое отключение в случае перегрева, что предотвращает перегрузку и повреждение устройства.

Характеристики
Производительность	300 л/мин
Напряжение	12 В
Ток потребления	90 А
Давление	10 атм или 150 PSI
Длина кабеля	7 м
Материал корпуса	Металл
Манометр	Высокоточный
Размеры изделия	23x15x36 см
Вес	11. 5 кг
Ссылка на товар	http://alli.pub/5t6ycd

Сверхмощный двухцилиндровый автомобильный воздушный компрессор

Показатель производительности автомобильного компрессора – от 150 л/мин. Двигатель устройства выполнен по немецкой технологии, что свидетельствует о высоком качестве изделия. Универсальный компрессор подходит для накачивания шин не только легковой и грузовой техники, но и велосипедов. Достоинствами агрегата являются его высокое шумоподавление и теплозащитный экран.

Сверхмощный двухцилиндровый автомобильный компрессор

Характеристики Читайте также: Отопитель салона автомобиля «Вебасто»: принцип работы и отзывы покупателей
Производительность	150 л/мин
Напряжение	12 В/24 В
Ток потребления	45 А
Давление	7-10 атм или 100-150 PSI
Длина кабеля	3 м
Материал корпуса	Металл
Размеры изделия	33. 5x14x19 см
Вес	9 кг
Ссылка на товар	http://alli.pub/5t6ydx

Автомобильный воздушный компрессор, 12 В пост. тока, 150 PSI

Бюджетный вариант автомобильного компрессора от 150 л, который не менее превосходно справляется с поставленной задачей – накачиванием шин. Скорость надувания не такая высокая, как у предыдущих автокомпрессоров и составляет 10 минут на 4 шины. Следует учитывать, что непрерывное время работы устройства – 15-20 минут, поэтому насос не подходит для грузовых автомобилей, которые отличаются большим диаметром колес, но для легкового транспорта и надувных изделий это идеальный агрегат. Автокомпрессор работает от прикуривателя или от клемм аккумулятора.

Автомобильный воздушный компрессор, 12 В пост. тока, 150 PSI

Характеристики
Производительность	160 л/мин
Напряжение	12 В
Ток потребления	45 А
Давление	10 атм или 150 PSI
Длина кабеля	2 м
Материал корпуса	Металл
Размеры изделия	41x30x60 см
Вес	9 кг

НИКОГДА НЕ ПОКУПАЙТЕ КОМПРЕССОР ПОКА НЕ ПОСМОТРИТЕ ЭТО ВИДЕО

Смотрите это видео на YouTube

Главная » Статьи » Советы автомобилистам » Лучшие автомобильные компрессоры производительностью 150 литров в минуту и выше

2022-05-26

Как проверить автомобильный компрессор кондиционера 🏎️ Диагностика и замена

Несмотря на то, что это одна из самых важных функций, которые может предложить автомобиль для обеспечения комфорта, владельцы часто упускают из виду кондиционер. Таким образом, когда он полностью перестанет функционировать, вы будете потеть в летний полдень. Всякий раз, когда вы чувствуете, что компрессор кондиционера всасывает горячий воздух, вероятно, он страдает от поврежденного компонента. Сидя в машине, чувствуешь себя исключительно тепло, потому что кондиционер не работает? Вот как проверить автомобильный компрессор кондиционера, чтобы выяснить причину этого.

Если компрессор кондиционера не работает, это также может привести к отказу двигателя. Последнее, чего вы хотите, — это чтобы ваша машина перестала работать из-за того, что компрессор кондиционера не работает. Нам не нужно дважды говорить об опасностях транспортного средства, которое внезапно останавливается. Кроме того, поврежденный компрессор кондиционера обычно вызывает проблемы с рулевым управлением, поскольку мощность ограничена, что делает тормоза более склонными к неисправности.

Таким образом, вы можете видеть, что компрессор кондиционера играет важную роль в выталкивании свежего воздуха и, следовательно, в обеспечении его циркуляции через весь блок кондиционера. К счастью, вы также можете починить неисправный компрессор кондиционера. Все, что вам нужно сделать, это выполнить серию тестов с помощью мультиметра, чтобы подтвердить проблему. Сегодня мы обсудим, как проверить автомобильный компрессор кондиционера и все, что с этим связано.

После обнаружения проблемы назначьте встречу с профессиональным механиком и устраните ее.

• Принцип работы
• Знаки
• Испытание
• Замена
• Муфта компрессора
• Крепление

Автокондиционер: Принцип работы кондиционера вашего автомобиля. Таким образом, компрессор кондиционера будет работать для вашего автомобиля так же, как ваше сердце работает для вашего тела. Он обеспечивает циркуляцию важнейшей жидкости, хладагента, по системе переменного тока.

Кроме того, компрессор сжимает хладагент из газообразного состояния в жидкое, передавая его конденсату, который работает как «теплообменник». Он существенно отводит тепло от жидкости. Оттуда он попадает в дроссельную трубку, расширительный клапан, где переходит в газообразное состояние.

Влага удаляется из хладагента через аккумулятор, а затем перемещается в испаритель в салоне вашего автомобиля, как правило, под приборной панелью. Затем холодный хладагент охлаждает воздух, проходящий через испаритель. Более сухой и прохладный воздух подается снаружи вентиляционного отверстия с помощью вентилятора в салон вашего автомобиля.

Когда ваш AC падает, это может быть довольно болезненно. Будем откровенны: мы слишком привыкли к тому, что в любое время в нашем распоряжении есть механически охлажденный воздух. Мысль о том, что вы потеряете это, начнете потеть и, в конце концов, вам придется разбивать окна, достаточно сильна, чтобы заставить вас потерять рассудок на долю секунды. В связи с этим вы всегда должны следить за явными признаками неисправного компрессора кондиционера.

Вот в чем дело. Вы почти всегда будете получать подсказки о том, что кондиционер выйдет из строя. Хотя иногда система может внезапно выйти из строя, это постепенный процесс. Знаки приходят вместе с распадом. Данные подсказки помогут обнаружить проблему в системе:

Как проверить автомобильный компрессор кондиционера: воздух не холодный, а прохладный

Это, наверное, легче всего заметить. Относительная холодность воздуха, проходящего через салон вашего автомобиля, даст вам первое указание на проблему. Если кондиционер включен, вентилятор работает на максимальной мощности, температура снижена, но воздух из дефлекторов не такой холодный, как раньше, не оставляйте симптомы без внимания.

Считайте это ранним признаком того, что что-то пойдет не так с системой кондиционирования. Двумя наиболее вероятными проблемами являются неисправный компрессор кондиционера и утечка в системе, через которую выходят все хладагенты.

Как проверить автомобильный компрессор кондиционера: шум из-под капота

Странные звуки автомобиля никогда не являются хорошим признаком, и это относится и к неисправной системе кондиционирования. Как упоминалось ранее, компрессор кондиционера испытывает трудности со сжатием и регулированием хладагента кондиционера. Обычно он включается и выключается несколько раз в течение ежедневного курса вождения, и он завален компонентами, которые могут выйти из строя.

Компрессор кондиционера часто может иметь герметичный подшипник, который может заедать или изнашиваться, особенно если начинает вытекать смазка подшипника. Это может вызвать пронзительный скрежет или визг металла о металл. Когда подшипник замерзнет, ​​это приведет к заклиниванию приводного ремня, и он больше не сможет вращать компрессор.

В некоторых случаях компрессоры можно менять. Тем не менее, мы предлагаем заменить неисправный компрессор на новый. Это не только наиболее эффективное решение, но и более надежный ремонт.

Как проверить автомобильный компрессор кондиционера

Диагностика компрессора кондиционера — относительно простая задача; Вы должны выполнить несколько основных шагов, чтобы понять, есть ли необходимость в замене/ремонте или нет.

Как проверить автомобильный компрессор кондиционера. Шаг 1. Проверка компрессора кондиционера на наличие повреждений

Перед осмотром компрессора кондиционера убедитесь, что вы отключили цепь питания кондиционера. Этот жизненно важный шаг защитит вас от удара током при проведении этого теста. Выключите цепь питания компрессора переменного тока вместе с любым другим выключателем, который вы видите вокруг него.

После этого отвинтите лицевые панели и снимите их с блока переменного тока, чтобы получить доступ к внутренним элементам, в частности к вентиляционным отверстиям и другим внутренним частям. Снимите панель доступа к источнику питания и проверьте, как провода были подключены к блоку кондиционирования воздуха, как только вы закончите. Кроме того, вы должны искать сгоревшие терминалы в системе.

Как проверить автомобильный компрессор кондиционера. Шаг 2. Проверка заземления и напряжения на муфте компрессора кондиционера

Отсоедините разъемы питания от компрессора муфты кондиционера и установите мультиметр на постоянный ток. Подключите положительный щуп к одной из клемм и подключите отрицательный щуп к массе аккумулятора. Перед запуском двигателя установите переменный ток.

Проверьте напряжение, отображаемое на мультиметре; если он равен нулю, вы должны переместить положительный щуп на другую клемму в разъеме питания. Показания больше не должны быть равны нулю, но если это так, переместите отрицательный провод щупа на другую клемму.

Оба провода датчика расположены на силовых разъемах, что подтверждает, что муфта компрессора и заземление получают достаточное питание. Таким образом, катушка сцепления повреждена и нуждается в замене. Как правило, некоторые сцепления можно отремонтировать, а другие заменить.

Как проверить автомобильный компрессор переменного тока – Шаг 3: Проверьте источник питания на муфте компрессора переменного тока 3. Если на мультиметре не отображаются показания напряжения, проверьте предохранители и проводку к реле.

При наличии питания подсоедините отрицательный провод щупа к клемме 3 и положительный провод щупа к клемме 4 и проверьте дисплей напряжения батареи мультиметра. В случае отсутствия показаний, PCM может иметь проблему и не подавать массу на катушку реле управления.

Как проверить автомобильный компрессор кондиционера. Шаг 4. Проверка отсутствия заземления на катушке реле

Ваш PCM может не заземлять катушку реле компрессора, если:

1. Низкий уровень хладагента или
2. Давление в системе находится на максимальном уровне из-за засорения конденсатора или неисправности диафрагмы и клапана TMX.

Ваша задача найти их обоих. Что означает реле минимального и максимального давления. После этого присоедините положительный щуп, а отрицательный щуп ведет к нужным клеммам.

После этого запустите двигатель вашего автомобиля и включите кондиционер на максимальную мощность, и вы проверяете отображаемое мультиметром напряжение. Если на одном из контактов есть напряжение, PCM производит энергию. Проведите ту же проверку на пятом переключателе. Если питание есть на каждом коммутаторе, необходимо выполнить проверку непрерывности на всех коммутаторах.

Как проверить автомобильный компрессор кондиционера. Шаг 5. Проверка целостности цепи всех реле давления

Перед подключением 1-метрового провода к пятой клемме, расположенной на реле низкого давления, установите мультиметр на сопротивление. Подсоедините другой к клемме семь на переключателе. С хладагентом все в порядке, если переключатель закрыт, и вы видите правильные показания. Но если давление опасно низкое, переключатель разомкнется, и вы можете получить неверные значения показаний между двумя терминалами.

Проведите ту же процедуру с реле максимального давления, удерживая мультиметр в положении омов. Только на этот раз подключите щуп мультиметра к восьмой и шестой клеммам.

Если переключатель выключен, знайте, что давление хладагента идеальное, так как будут показаны показания мультиметра. С другой стороны, если давление слишком высокое, переключатель разомкнется, и показания будут бесконечными в районе пяти и семи. Воспринимайте это как знак того, что с компрессором кондиционера вашего автомобиля возникла серьезная проблема, которую необходимо отремонтировать как можно скорее.

Как заменить автомобильный компрессор кондиционера

Вы уже знаете, как проверить автомобильный компрессор кондиционера, поэтому теперь вам может быть интересно, как заменить неисправный блок. Вы можете сэкономить несколько долларов, выполнив этот ремонт своими руками, так почему бы и нет? Попробуйте заменить компрессор кондиционера самостоятельно только в том случае, если у вас есть некоторый опыт работы с автомобильными компонентами и вы уверены в себе. Но перед этим наденьте латексные перчатки и защитные очки!

Требуемое оборудование

• хладагент
• набор гаечных ключей (линейные гаечные ключки)
• Набор сокетов
• Управляющий машины для холодильника
• Serpentine Retension Tensioner Tensow
• Компрессор кондиционера

Простые шаги по замене автомобильного компрессора кондиционера

1. Этапы подготовки:

1. Найдите компрессор кондиционера и снимите поликлиновой ремень со шкива компрессора. На этом этапе может потребоваться использование инструмента для змеевикового ремня. Вы должны использовать натяжитель и уменьшить давление на ремень, чтобы сдвинуть его. Посмотрите это видео, чтобы узнать, как заменить поликлиновой ремень.
2. С помощью машины для сбора слейте хладагент из системы. Эвакуационные машины — это своего рода специализированное оборудование, которое в основном можно найти в магазинах кондиционеров — для этого вам, возможно, придется доставить свой автомобиль к механику.
3. Отсоедините отрицательный кабель аккумуляторной батареи.

2. Детали для разборки:

1. На компрессоре имеется болт, фиксирующий линии хладагента. Снимите его и тщательно проверьте трубопроводы на наличие признаков износа и/или загрязнения.
2. Отсоедините электрические соединения компрессора.
3. Отсоедините болты крепления компрессора и снимите агрегат с автомобиля.

3. Установите новый компрессор:

1. Установите новый компрессор в обратном порядке. В соответствии с гарантией вам может потребоваться или не потребоваться замена ресивера/осушителя и диафрагмы.
2. Установите и затяните болты крепления компрессора. Подсоедините электрические разъемы.
3. Замените уплотнительные кольца трубки хладагента и смажьте их подходящим маслом.
4. Восстановите линии хладагента и снова наденьте ремень на шкив.
5. Пропылесосьте систему, чтобы избавиться от остаточной влаги или атмосферного воздуха. Для этого вам понадобятся манометры и вакуумный насос. Там будут шланги, соединяющие высокую и низкую сторону системы — эти разъемы разного размера, поэтому их нельзя перепутать. Затем желтые шланги манометров соединятся с самим вакуумным насосом. Убедитесь, что все соединения герметичны.
6. Во время работы насоса откройте клапан на стороне низкого давления – вы услышите изменение звука мотора по мере увеличения вакуума. Дайте ему поработать полчаса и закройте вентиль; ртутный столбик должен быть в пределах от 28 до 29». Все, что ниже, может означать серьезную утечку в системе.
7. Вы должны зарядить систему после достижения вакуума. Для этого снова подсоедините аккумулятор и соедините баллон с хладагентом или бочонок с желтым шлангом. Переверните бочонок, чтобы хладагент начал течь через клапан. Запустите и зажгите двигатель, наблюдая за показаниями приборов (вообще не открывайте клапан высокого давления). Поместите термометр во внутреннее вентиляционное отверстие переменного тока, когда система работает на максимальной настройке. Ваш кондиционер полностью заряжен, когда система начинает охлаждаться при 30°-36°.

Что такое муфта компрессора кондиционера?

Теперь, когда мы закончили говорить о том, как проверять автомобильные компрессоры кондиционера, мы должны кратко обсудить муфту кондиционера. Почему? Сцепление и компрессор являются двумя основными элементами системы кондиционирования воздуха автомобиля. Наряду с другими компонентами автомобиля, эти детали необходимо регулярно обслуживать, чтобы обеспечить их правильную работу.

Муфта компрессора кондиционера получает мощность от маховика двигателя. Он управляется системой сцепления, в которой вал расцепляется/зацепляется с вращающимся валом с помощью электромагнитного переключателя.

Принцип работы муфты компрессора кондиционера

Компрессор муфты включается, поэтому вы можете использовать кондиционер вашего автомобиля в любое время. Двигатель напрямую соединен с ротором насоса компрессора с помощью ремня, что обеспечивает бесперебойную работу компрессора муфты. Элемент электромагнитной муфты распространен в автомобильных системах переменного тока, и ему поручено задействовать компрессор для включения блока переменного тока.

Муфта компрессора состоит из фрикционной пластины, расположенной рядом с электромагнитной катушкой. Муфта компрессора генерирует сильный ток, который проходит через нее при включении. Это создает мощную электромагнитную силу, которая притягивает катушку в направлении фрикционной пластины, зацепляя ротор насоса. Следовательно, компрессор работает.

Проблемы с муфтой компрессора

Благодаря муфте компрессор может включаться и выключаться, а не работать постоянно. Это снижает общий износ компрессора и улучшает экономию топлива, поскольку двигателю не приходится вращать компрессор, когда холодный воздух не нужен.

Однако есть одна проблема, с которой можно столкнуться, — выход из строя компрессора сцепления. Он может застрять во включенном положении, в результате чего компрессор будет крутиться все время движения автомобиля. Или он может полностью перестать работать, что предотвратит включение компрессора. Ни один не здоров. В некоторых случаях сцепление можно заменить, но мы считаем, что лучшим решением будет замена сцепления и компрессора в сборе.

Что может помешать включению сцепления?

Вот некоторые из вероятных причин, по которым муфта компрессора не взаимодействует с компрессором:

• Избыток хладагента
• Недостаточное количество масла в компрессоре
• Недостаточное количество хладагента дневные автомобили оснащены муфтами компрессора кондиционера, которые включаются и выключаются с помощью переключателей низкого и высокого давления, а также уровня масла в компрессоре. Эти 3 аспекта могут вывести сцепление из строя и предотвратить его включение, если датчик обнаружит недостаточное количество масла, недостаточное количество или слишком много хладагента.

  Сгоревший предохранитель

  Выключите двигатель автомобиля и отсоедините предохранитель от системы, чтобы узнать, перегорел ли предохранитель. Используйте мультиметр, чтобы проверить предохранитель. В качестве альтернативы может помочь любой инструмент, который может оценить ситуацию. Если предохранитель в порядке, верните его на исходное место.

  Что делать, если муфта компрессора кондиционера не включается?

  Ниже приведены некоторые из возможных действий, которые можно предпринять для решения проблемы с муфтой компрессора кондиционера, которая не включается:

  1. Проверьте уровень масла в компрессоре

  Уровень масла в компрессоре можно легко увидеть по стеклу дисплея. Красная линия на стекле показывает необходимый уровень масла. Если уровень масла падает ниже красной линии, масло необходимо долить. Обязательно добавляйте масло, подходящее для вашего конкретного компрессора. Используйте только те, которые одобрены производителем вашей системы переменного тока — информацию вы сможете найти в руководстве пользователя.

  2. Слейте избыточно заправленный хладагент

  Компрессор с избыточной заправкой хладагентом будет давать неестественно высокое давление. Обратитесь к руководству по системе кондиционирования вашего автомобиля, чтобы определить правильное рабочее давление на стороне высокого давления.

  Если вы уверены, что компрессор перегружен, используйте выпускной клапан для слива хладагента. Вы можете найти его возле манометра. Прокачивайте его до тех пор, пока не будет достигнут желаемый уровень давления.

  3. Недостаточное количество хладагента в компрессоре

  Проверьте, распознает ли манометр на стороне высокого давления слишком низкое давление. Это скажет вам, если в компрессоре слишком мало охлаждающей жидкости. Вы можете проверить руководство по эксплуатации кондиционера вашего автомобиля, чтобы узнать правильный уровень давления.

  Ремонтные комплекты для заправки хладагентов доступны на рынке, и к ним прилагается инструкция, как это сделать.

  Ремонт кондиционера путем замены компрессора

  Единственный способ «отремонтировать» неисправный компрессор кондиционера — заменить компонент. Это также лучший вариант с нашей точки зрения — это намного дешевле, чем покупка полностью нового кондиционера. В некоторых случаях это работает лучше всего.

  Учитывать гарантию производителя вашей системы? Все еще хорошо? Система в возрасте до 10 лет, которая профессионально обслуживается каждый год, имеет хорошие шансы на гарантийное обслуживание. Так что давай, меняй компрессор. В этом случае вы не будете нести финансовую ответственность за компонент. В то время как вы должны платить за работу, нет никаких дополнительных сборов за покупку нового компрессора.

  При этом компрессор может выйти из строя еще и потому, что кондиционер старый (и гарантия перестает действовать). Правильно обслуживаемая система может служить от 10 до 15 лет, но как только ваша система достигла возраста и по какой-то причине вышла из строя, может быть лучше обновить ее, а не заменить.

  Установка нового компрессора в старом кондиционере означает, что даже если этот один компонент новый, другие части системы начнут выходить из строя и вскоре будут заменены по гарантии.

  Bottom Line

  К этому моменту вы уже должны понимать, как проверить автомобильный компрессор кондиционера с помощью мультиметра. Как правило, это один из основных инструментов, без которого вы не можете обойтись. После выполнения теста вы сможете определить, нуждается ли компрессор кондиционера в ремонте или замене.

  Одобренные инструменты

  Эти инструменты были протестированы нашей командой и идеально подходят для ремонта вашего автомобиля дома.

  • Диагностика БД — чтение/сброс
  • Диагностика БД — Pro
  • Socket Set
  • Torch
  • Multimeter
  • Battery Charger
  • Fuel System Cleaner
  • Impact Wheel Gun
  • Starter Tool Kit
  • Pro Car Jack
  • Oil Leak Stop
  • Jump Cables

  report this объявление

  Метки: A/C/AC/AC компрессор/Ad/кондиционер воздуха/кондиционер/кондиционер/Компрессор/муфта компрессора/диагностика/Диагностика/Сделай сам/Руководство/HVAC/ремонт/Замена/Стоимость замены/тест/ советы/подсказки и рекомендации/устранение неполадок

  Как проверить автомобильный компрессор кондиционера с помощью мультиметра (5 ШАГОВ)

  Вряд ли что-то может раздражать сильнее, чем система охлаждения вашего автомобиля, выдувающая горячий воздух в очень жаркий летний день. Что тогда его использовать в вашей машине?

  Автомобильная система вентиляции и кондиционирования обеспечивает определенный уровень комфорта для многих людей как в жаркое, так и в холодное время года.

  По иронии судьбы, большинство людей не обращают на него внимания до тех пор, пока один из его важнейших компонентов не испортится и вся система полностью не перестанет функционировать .

  Компонент, о котором мы здесь говорим, — это компрессор кондиционера, и, как и следовало ожидать, не все знают, как его диагностировать.

  Мы научим вас, как проверить автомобильный компрессор кондиционера с помощью мультиметра, если вы не уверены в своих силах в электрике.

  Давайте приступим.

  Как работает компрессор кондиционера?

  Автомобильный компрессор кондиционера — это компонент двигателя автомобиля, который пропускает холодный хладагент через систему HVAC.

  Он делает это в основном через муфту компрессора, и это электромагнитный блок, который активирует насосную систему компрессора кондиционера, когда на него посылает сигнал PCM.

  Вся система кондиционирования воздуха включает шесть основных компонентов :

  • Компрессор кондиционера
  • Конденсатор
  • Ресивер-осушитель
  • Расширительный клапан
  • Испаритель.

  Компрессор воздействует на холодный газообразный хладагент под высоким давлением, что делает его горячим.

  Этот горячий газ направляется в конденсатор, где он преобразуется в жидкое состояние высокого давления.

  Эта жидкость поступает в ресивер-осушитель, в котором накапливается избыточная влага, а затем подается к расширительному клапану, который преобразует жидкость высокого давления в жидкость низкого давления.

  Теперь жидкость охлаждается и направляется в испаритель, где окончательно преобразуется обратно в газообразную форму.

  Компрессор является сердцем этой системы кондиционирования воздуха, который перекачивает хладагент (кровь) для правильной работы всех остальных компонентов.

  Когда с ним возникает проблема, вся система кондиционирования работает ужасно и начинает проявлять определенные симптомы.

  Признаки неисправного компрессора кондиционера

  До того, как начнут проявляться более очевидные симптомы, вы, вероятно, заметите, что воздух из вентиляционных отверстий все еще прохладный, но уже не такой холодный, как раньше.

  Затем вы замечаете очевидные признаки, например, горячий воздух, выходящий из выходов вентиляции и кондиционирования.

  Однако важно отметить, что эти два признака также могут быть вызваны истощением или утечкой хладагента, а не плохим компрессором кондиционера.

  Теперь, более серьезные симптомы неисправного компрессора кондиционера включают многократное включение и выключение кондиционера во время работы или пронзительный скрежещущий звук (например, когда металл царапается по металлу), исходящий от вашего двигателя.

  Обычно это вызвано изношенным подшипником компрессора кондиционера или заеданием приводного ремня.

  Если вы заметили какой-либо из этих признаков, вам необходимо проверить компрессор на наличие неисправностей.

  Однако, чтобы протестировать компрессор кондиционера, его сначала нужно найти, а продолжать поиски без гида довольно сложно.

  Где находится компрессор кондиционера?

  Компрессор кондиционера расположен в самой передней части двигателя (моторный отсек) вместе с другими компонентами в конфигурации ремня вспомогательных агрегатов. Он взаимодействует с ремнем вспомогательных агрегатов через муфту компрессора.

  Необходимое оборудование для проверки компрессора кондиционера

  Все инструменты , необходимые для проверки компрессора кондиционера вашего автомобиля, включают

  • Цифровой мультиметр,
  Модель автомобильного компрессора кондиционера

  Как проверить автомобильный компрессор кондиционера с помощью мультиметра

  Отсоедините разъем питания от муфты компрессора кондиционера, поместите положительный щуп мультиметра на одну из клемм разъема, а отрицательный щуп на отрицательный полюс аккумуляторной батареи. . Если вы не получаете напряжения, то питание муфты компрессора плохое и его необходимо проверить .

  Есть несколько шагов до и после этой процедуры, и мы подробно рассмотрим их.

  1. Проверить наличие ожогов и других физических повреждений.

  Для этого физического осмотра и во избежание поражения электрическим током и опасностей первым шагом является отключение цепи питания, подающей ток на ваш кондиционер.

  Затем вы отвинчиваете и снимаете лицевую панель или панель доступа, закрывающую кондиционер, чтобы открыть его внутренние компоненты.

  Это когда вы проверяете все провода и внутренние детали на наличие следов ожогов и физических повреждений.

  Теперь вы приступите к серии испытаний муфты компрессора кондиционера.

  2. Проверка заземления и питания на муфте компрессора кондиционера

  Эта первая диагностика направлена ​​на выявление состояния катушек муфты компрессора.

  Установите мультиметр на напряжение постоянного тока и отсоедините разъем от муфты компрессора переменного тока.

  Подсоедините положительный провод мультиметра к одной из клемм разъема и подсоедините отрицательный провод к отрицательному полюсу аккумулятора.

  Если вы не получаете напряжение, измените положение вашего положительного вывода на другие клеммы или, впоследствии, измените положение вашего отрицательного вывода на другой полюс аккумулятора.

  В конечном итоге получение напряжения от одного из этих положений означает, что вероятным виновником является катушка сцепления вашего компрессора, и вам необходимо отремонтировать или заменить ее.

  3. Проверка подачи питания на муфту компрессора переменного тока

  Нулевое значение напряжения на вашем измерителе означает, что проблема связана с подачей питания на муфту компрессора переменного тока.

  К счастью, есть определенные способы определить точную причину вашей проблемы.

  Сначала подключите положительный щуп к каждой из клемм 2 и 3 муфты компрессора (проверьте их отдельно), а отрицательный щуп подключите к отрицательному полюсу аккумулятора.

  Если вы не получаете никаких показаний от них, возможно, предохранитель и проводка к реле неисправны и их необходимо заменить.

  Если вы получили показания напряжения, подключите отрицательный щуп к клемме 3, а положительный щуп к клемме 4 разъема.

  Нулевое показание счетчика означает, что проблема может быть в вашем PCM, так как он плохо заземлен на спираль реле управления. Это подводит нас к нашим следующим тестам.

  4. Проверьте соединители к реле давления

  Когда предыдущий тест указывает на проблемы с заземлением вашего PCM на катушку реле управления, для этого есть две основные причины.

  • Ваш хладагент почти закончился или
  • Давление вашего компрессора максимально из-за неисправного клапана TMX или засоренных отверстий.

  Конечно, низкий уровень хладагента может быть вызван тем, что ваш фреон (другое название хладагента) закончился, а высокое давление может быть вызвано переполненным баком.

  Тем не менее, есть то, что мы называем реле давления переменного тока. В автомобиле это пара переключателей с клапанами, расположенными до и после компрессора кондиционера.

  Этот компонент помогает регулировать подачу хладагента из воздушных резервуаров и выключает компрессор, когда условия становятся благоприятными или экстремальными.

  Если эти переключатели неисправны, у вас может быть очень низкое или высокое давление, из-за чего компрессор не работает.

  Чтобы проверить переключатели, сначала нужно проверить их разъемы.

  Отсоедините разъем питания, поместите щупы мультиметра на положительные и отрицательные клеммы разъема и включите автомобильный кондиционер на максимальную мощность.

  Если у вас нет показаний, значит провода разъема неисправны и вам необходимо провести ремонт или заменить их.

  Если вы получаете значение между 4В и 5В, то проблема может быть в самом переключателе и вы переходите к его проверке на непрерывность.

  5. Измерение омического сопротивления внутри переключателей

  Для переключателя низкого уровня поверните шкалу мультиметра в положение Ом (сопротивление) (обозначается как Ω), поместите любой щуп мультиметра на клемму 5 переключателя, а другой щуп на клемме 7.

  Если раздастся звуковой сигнал или значение, близкое к 0 Ом, значит, цепь есть.

  Если вы получаете значение «O.L», в его цепи имеется разомкнутый контур, и его необходимо заменить.

  То же самое для аналога высокого давления, за исключением того, что вместо этого вы подключаете провода мультиметра к клемме 6 и клемме 8 переключателя.

  Скорее всего, вы получите бесконечное значение сопротивления (1) на мультиметре, если переключатель неисправен.

  Заключение

  Проверка компрессора кондиционера в вашем автомобиле представляет собой пошаговую процедуру, которой следует уделить пристальное внимание.

  Однако все, что вам нужно сделать, это проверить с помощью мультиметра питание муфты компрессора кондиционера и реле давления, в зависимости от результатов диагностики.

  Затем вы ремонтируете/заменяете эти компоненты, если они не дают нужного результата. Лучшей тактикой является полная замена компрессора кондиционера.

  Часто задаваемые вопросы

  Как проверить работу компрессора переменного тока?

  После визуального поиска физических повреждений на проводах и внутренних компонентах проверьте мультиметром подачу питания на муфту компрессора и реле давления.

  Сколько вольт должен получать компрессор переменного тока?

  Напряжение питания компрессора кондиционера должно составлять 12 вольт. Это измеряется от клемм разъема муфты компрессора, так как туда направляется основное питание от аккумулятора.

  • ОБ АВТОРЕ

  Автор

  Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

  Как проверить компрессор кондиционера с помощью мультиметра

  Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

  0 Share

  • Share
  • Tweet

  AC означает кондиционер, и большинство людей часто упускают его из виду, что приводит к тому, что он вообще перестает функционировать. Всякий раз, когда вы замечаете, что ваш компрессор кондиционера вытягивает горячий воздух в жаркий день, весьма вероятно, что он имеет поврежденный компонент. Поэтому, если ваш компрессор кондиционера неисправен, это может привести к отказу двигателя, потому что он заклинит, и ваш автомобиль может внезапно перестать двигаться во время движения.

  Как пользоваться цифровым мультиметром

  Включите JavaScript

  Как пользоваться цифровым мультиметром

  Впоследствии это может привести к аварии и травме вас и других пассажиров. Кроме того, повреждение компрессора кондиционера обычно вызывает проблемы с рулевым управлением, поскольку мощность будет ограничена, а ваши тормоза также могут выйти из строя.

  Таким образом, очевидно, что компрессор кондиционера играет решающую роль в производстве свежего воздуха и, следовательно, в обеспечении его циркуляции по всему блоку кондиционера. Если кондиционер вашего автомобиля не работает эффективно, вы, вероятно, столкнетесь с проблемой, которая может повлиять на ваше общее впечатление от вождения.

  Содержание:

  1. Этапы проверки компрессора кондиционера с помощью мультиметра.
     • Шаг 1. Осмотрите компрессор кондиционера на наличие повреждений
     • Шаг 2. Проверьте питание и заземление муфты компрессора кондиционера
     • Шаг 3. Проверьте, почему на муфту вашего компрессора не подается питание
     • Шаг 4. Проверьте нет массы на катушке реле.
     • Этап 5. Проверка целостности цепи реле давления
  2. Вывод

  К счастью, неисправный компрессор кондиционера можно починить, и все, что вам нужно сделать, это провести серию тестов, чтобы проверить его с помощью мультиметра, чтобы понять, в чем именно может быть проблема. После выявления проблемы назначьте встречу со специалистом по компрессорам AX или механиком, чтобы устранить проблему должным образом.

  Этапы проверки компрессора кондиционера с помощью мультиметра.

  Шаг 1. Осмотрите компрессор кондиционера на наличие повреждений

  Прежде чем приступить к осмотру компрессора кондиционера, убедитесь, что энергетический контур вашего кондиционера полностью отключен. Это жизненно важно и защитит вас от удара током при тестировании компрессора. Таким образом, сделайте привычкой отключать цепь питания вашего компрессора переменного тока и любой другой переключатель рядом с ним.

  После этого снимите лицевые панели, открутив их на блоке переменного тока, и это позволит вам прикоснуться к внутренним элементам, особенно к вентиляционным отверстиям и многим другим внутренним компонентам. Когда вы закончите, вы должны снять панель доступа к источнику питания, чтобы проверить, как провода были подключены к блоку компрессора переменного тока. Кроме того, вы должны проверить наличие сгоревших или клемм в системе.

  Шаг 2. Проверка наличия питания и заземления на муфте компрессора кондиционера

  Убедитесь, что разъемы питания отсоединены от компрессора муфты, а мультиметр настроен на постоянный ток (DC). На одной из клемм подключите положительные выводы щупа к порту питания сцепления, а затем подключите отрицательные выводы щупа к заземлению аккумулятора, установите переменный ток и запустите двигатель.

  Наблюдайте за напряжением, отображаемым на мультиметре; если он равен нулю; вам нужно будет переместить положительный щуп на другую клемму в разъеме питания. Если отображаемое значение на этот раз по-прежнему равно нулю, переместите отрицательный провод щупа на другую клемму.

  После того, как вы подсоедините оба провода датчиков к силовым разъемам, это будет подтверждением того, что и заземление, и муфта компрессора получают адекватное питание; следовательно, катушка сцепления является поврежденным компонентом, который требует замены. Как правило, некоторые сцепления можно починить, а другие, как правило, необходимо заменить.

  Шаг 3. Проверьте, почему на муфту компрессора не подается питание

  К отрицательной клемме аккумулятора подключите отрицательный провод мультиметра, чтобы определить, есть ли питание на клемме 2, а также на клемме 3. Если на мультиметре не отображается напряжение, проверьте проводку и предохранители реле.

  Если питание есть, поместите положительный провод щупа на четвертую клемму, а отрицательный щуп на третью клемму, и вы увидите, как на мультиметре отображается напряжение батареи. Если нет показаний, считайте, что ваш PCM имеет проблему и не может генерировать заземление на катушку реле управления.

  Шаг 4. Проверьте отсутствие заземления на катушке реле.

  Если в системе хладагента низкий уровень или давление в ней находится на максимальном уровне из-за того, что ваш конденсатор заблокирован или ваш клапан TMX и диафрагма неисправны, вам следует считать, что ваш PCM не создает заземление для катушки реле вашего компрессора. Поэтому вам придется постараться найти их оба, то есть реле максимального и минимального давления, а затем подключить как отрицательный, так и положительный щуп, ведет к соответствующим клеммам.

  Затем запустите двигатель автомобиля и включите переменный ток на максимум, проверяя напряжение, которое отображается на мультиметре на одной из клемм. Если есть напряжение, это означает, что ваш PCM вырабатывает энергию и, таким образом, должен выполнить идентичный тест на переключателе 5. Если на всех переключателях есть питание, вам необходимо выполнить проверку непрерывности на всех переключателях.

  Шаг 5. Проверьте целостность цепи на реле давления

  Установите мультиметр на сопротивление, а затем подсоедините один измерительный провод к определенной клемме (5), расположенной на реле низкого давления, а другой подключите к клемме (7). на переключателе. Когда переключатель закрыт, это означает, что ваш хладагент правильный, и у вас будут отображаться показания, но в случае, если ваше давление очень низкое.
