Установка ТНВД на двигатель, устройство топливного насоса высокого давления

Одним из самых сложных и дорогостоящих элементов топливной системы современного автомобиля является топливный насос высокого давления (ТНВД). Он содержит плунжерную пару, распределяющую топливо по цилиндрам. Как и любой механизм, со временем ТНВД изнашивается и требует замены. Чтобы вернуть мотор в рабочее состояние, поставить новую деталь можно самостоятельно. Но необходимо выполнить операцию грамотно, иначе узел будет работать неправильно, что может привести к более серьезной поломке.

Содержание статьи:

Устройство ТНВД и место его установки

В машине с дизельным мотором имеется два вида насосов — один в топливном баке, а второй крепится в передней части возле капота. Сейчас топливный насос встречается как в автомобилях с дизелем, так и во многих машинах с бензиновым двигателем. Он регулирует впрыск и увеличивает мощность мотора. Деталь состоит из двух частей, первая вставляется в блок и выполняет роль крепежного элемента. Промежуточный привод ТНВД крепится к шестерне двигателя при помощи болтов.

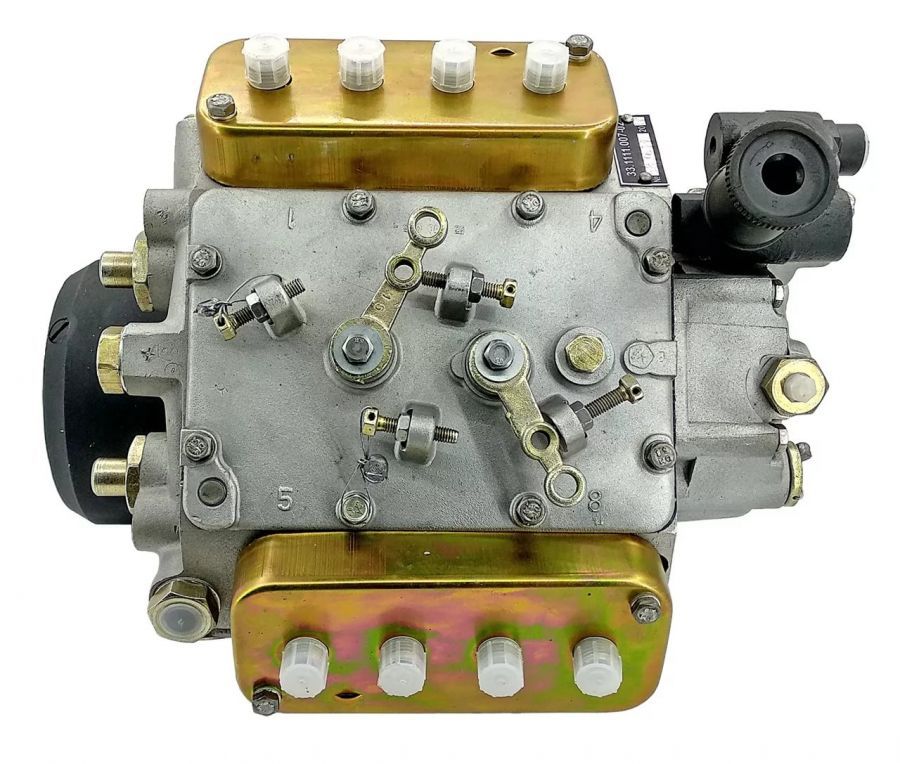

Внешний вид топливного насоса высокого давления

Устройство механизма зависит от производителя и модели автомобиля. Но основной составляющей механизма всегда является плунжерная пара, присоединенная к корпусу крепежными болтами. От нее отходят штуцеры магистралей высокого давления.

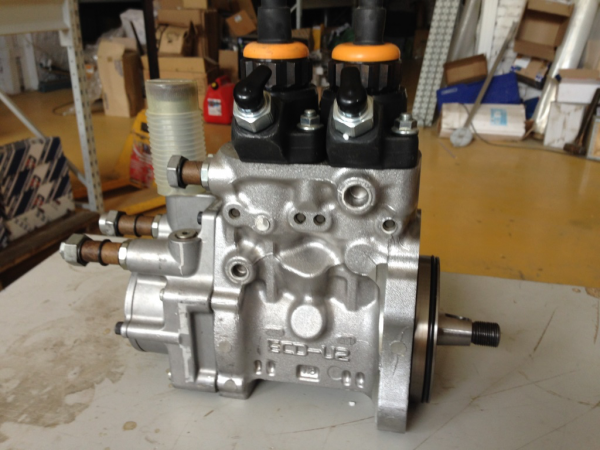

Устройство топливного насоса высокого давления

По центру расположена центральная пробка, сверху подсоединяется управляющий соленоид. В насосе с электронным управлением он регулирует количество топлива, попадающего в магистраль высокого давления. В дизельном двигателе количество попадающего топлива определяет мощность.

С обратной стороны находится крепежный фланец с отверстиями для болтов вытянутой формы. Прорези такой формы позволяют при установке регулировать положение насоса, поворачивая его округ своей оси. В центральной точке крепежного фланца расположен вал. Когда заводится двигатель, и начинает вращаться ремень ГРМ, движение передается на вал. Над фланцем закреплен штуцер подачи топлива, к которому подсоединена трубка для подачи горючего из топливного бака.

Корпус закрывается крышкой, которая крепится болтами. В верхней части находится штуцер обратки с трубкой, рядом с ним расположен датчик расположения вала ТНВД. Под крышкой установлен сам механизм датчика, чувствительная часть которого реагирует на прохождение зубчатого колеса.

На боковой части насоса находятся резисторы. Под ними крепится крышка автоматического регулятора, за перемещение которого отвечает актуатор. Рядом должна быть прикреплена табличка с указанием параметров насоса, эти данные необходимо знать при покупке нового ТНВД. На противоположной стороне насоса также видна крышка автоматического регулятора.

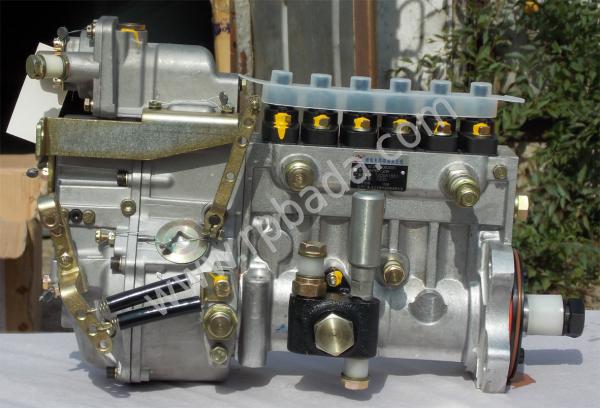

ТНВД

Если выкрутить из штуцерной пары штуцер топливной магистрали высокого давления, вместе с ним снимется нагнетательный клапан. После акта впрыска топлива в магистраль с последующим падением давления, клапан должен закрыть отверстие. Это позволяет сохранить нужный уровень давления в топливной магистрали. Если клапан не закрывается или перекрывает отверстие лишь частично, давление падает ниже нужного уровня.

При работе мотора и насоса вал плунжерной пары вращается, одновременно совершая возвратно-поступательное движение. Вал крутится со скоростью в два раза ниже скорости движения коленвала. Данная деталь крепится пластиной, под которой установлены пружины.

Подготовительные работы

Вначале необходимо снять старую деталь. Важно сбросить давление в системе, сняв предохранитель. Если предохранитель найти не удалось, лучше оставить машину, чтобы она постояла с заглушенным мотором.

После снятия старого ТНВД линейкой измеряют длину штока, на изношенной детали она всегда меньше нормы. Например, для автомобиля Ford нормальная длина составит около 22 мм. Желательно поставить новую запчасть, ее монтаж проще, и прослужит она дольше. При покупке б/у насоса нужно померить шток, не стоит брать его, если длина на 5-7 мм меньше стандартной. В таком случае насос будет работать некорректно.

Поцарапанный шток

Регулировка ТНВД перед установкой

Когда сработает первый плунжер, нужно подсоединить вилку к разъему с положительным зарядом. Дальше необходимо покрутить шестерню насоса, ее регулируют по метке в нейтральном положении первого плунжера или вытеснителя. При прокручивании гаечным ключом меняется положение плунжера. Его можно сместить вправо или влево, затем ключ упрется. Это означает, что вытеснитель находится в нижней точке.

Плунжерная пара

Шестерню поворачивают так, чтобы возле отметки находилась ее часть без зуба. Слепой зуб должен находиться с левой стороны фланца. Если представить, что шестерня представляет собой циферблат часов, то отметка без зуба находится в положении 11 часов.

Как установить ТНВД на дизель

На машинах с дизелем сначала устанавливается промежуточный фланец с приводом. При этом часть с пазами ставят в регулировочный механизм насоса. Регулировочный болт будет находиться внутри паза.

Дальше нужно зажать фланец в нейтральном положении на три болта. То есть, болты нужно прикручивать по центру.

Насос промывают и ставят по меткам, меняя положение слепого зуба. Придется отрегулировать механизм, чтобы плунжер стоял в нейтральном положении.

Если индикатор отсутствует, двигатель нужно прокручивать вручную на 15 градусов до верхней мертвой точки на первом цилиндре. Два кулачка распредвала должны оказаться направлены вверх. Они будут немного не доходить до ВВТ, на шкиве будет 15 градусов до ОТ. То есть, первый поршень на первом цилиндре начинает сжатие, и в этом момент происходит впрыск. Если шкалы с градусами нет, придется повернуть коленвал на глаз и поставить метку.

Далее крепят три шпильки, на которых будет держаться насос.

К промежуточному приводу крепится через муфту вторая часть — сам насос.

К ТНВД подключают индикатор, нужно, чтобы при прокручивании двигателя на ОТ стрелка прибора пошла от отметки 0 — нижней точки плунжера до 0,90.

Проверить правильность измерений можно по меткам. Распредвал и коленвал окажутся в мертвой точке, а насос будет отрегулирован точно.

В конце к насосу подключают все трубки, подачу, обратку. Также необходимо прикрепить обводной и натяжной ролики, чтобы поставить по меткам ремень ГРМ.

Установка ТНВД на машину с бензиновым двигателем

Перед монтажом шток с пружиной обрабатывают маслом, рекомендованным автоконцерном. В приведенной инструкции рассматривается установка на автомобиль Ford. На современных иномарках эта процедура не занимает более 5-10 минут.

ТНВД аккуратно ставят на посадочное гнездо. Деталь прикручивают, придерживая сверху и прижимая пружину. Прижимать необходимо, чтобы болты прикручивались равномерно, и деталь не перекашивалась.

К насосу подключают гофрированный шланг и пластиковый тройник белого цвета.

Далее прикручивают два болта, слишком сильно их перекручивать нельзя. Также важно следить, чтобы при проведении манипуляций не вытекал бензин в местах соединений. Для большинства моделей автомобилей подходит головка диаметром 10 мм с насадкой-удлинителем. Подсоединяют разъемы, вначале подключают вилку, зажимая ее с боков.

Затем устанавливают мягкий резиновый чехол, уменьшающий шумы при работе насоса. Прикручивают клемму аккумулятора. Когда все разъемы подсоединены, сверху одевают и прикручивают пластиковую защиту.

Далее на компьютере запускается программа проверки, для автомобилей Ford используется Forscan. Важно проверить со стороны низкого давления и в топливном коллекторе. То есть, производится диагностика обоих установленных насосов. Если при поверке программой состояния узлов авто загорается сигнал SERVICE/чек и прочие уведомления о неполадках, нужно сбросить ошибки.

Окно программы Forscan

После проверки программой можно завести мотор. При первом запуске двигатель работает также плохо, как и с изношенным ТНВД. Это связано с тем, что должен накачаться бензин, и образоваться нужное давление. При повторном включении мотор должен функционировать нормально. Затем в окне программы во вкладке «Приборы» нужно проверить давление в рампе и имеющееся в данный момент. Для этого после выбора нужных пунктов нажимают на кнопку «Play».

Видео

Несколько полезных видеороликов по данной теме:

Заключение

Установка ТНВД требует большей сноровки, чем замена резины или аккумулятора. Ремонт данного механизма не рекомендуется производить самостоятельно. Но поставить новую или отремонтированную старую запчасть можно без помощи специалистов. Сложность операции зависит от марки и года выпуска автомобиля, а также типа двигателя. Исключение составляют ситуации, когда узел сильно изношен, и металлическая стружка успела распределиться по всей системе. Тогда лучше обратиться в сервис и поменять узел целиком вместе с форсунками.
