Топливная система современного автомобиля — 5 важных конструктивных элементов

Топливная система авто – это одна из ключевых систем в автомобиле. Её неисправность или неправильная работа могут привести к дорогостоящим ремонтам или перерасходу топлива. Схема топливной системы современных авто состоит из пяти ключевых элементов. Системы дизельного и бензинового двигателя отличаются. Про особенности их конструкций читайте ниже.

Содержание статьи

Назначение топливной системы

Топливная система нужна для доставки бензина, дизеля из топливного бака непосредственно в цилиндры двигателя. По пути оно смешивается с воздухом и уже в поршневую систему доходит смесь, состоящая из топлива и воздуха. В цилиндрах происходит детонация, иными словами микровзрыв топливной смеси. Энергия, полученная от детонации, передаётся на коленвал, там преобразуется в крутящий момент и потом переходит на колёса автомобиля.

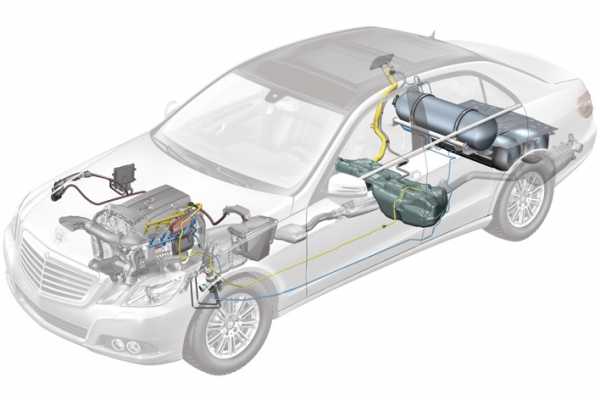

Устройство и основные конструктивные элементы

По конструкции всю топливную систему можно разделить на такие элементы:

  1. Бак для топлива. Баки бывают разные по конфигурации и объёму. Оснащены датчиком уровня топлива, который даёт понимание водителю об уровне наполненности бака. Для заливки топлива в баке есть горловина, закрывающаяся крышкой.
  2. Топливные магистрали. Представляют собой набор трубчатых магистралей, по которым топливо доходит из бака до распределяющего устройства.
  3. Фильтры. Применяются фильтры грубой и тонкой очистки. Фильтр грубой очистки монтируется непосредственно на бак с топливом и представляет собой металлическую решётку. Этот фильтр не даёт проникнуть большим частичкам загрязнений в магистрали топливной системы. Фильтр тонкой очистки устанавливается непосредственно в моторном отсеке перед топливным насосом. Он уже отлавливает более маленькие частички грязи.
  4. Топливные насосы. По конструкции устанавливают два или один топливный насос. Их количество зависит от конструкции смеси образователя. В карбюраторных типах насос стоит один. В дизельных двигателях устанавливают насосы низкого и высокого давления.
  5. Смесеобразователь. Этот элемент отвечает за смешивание топлива с воздухом и впрыск смеси в двигатель. В бензиновых двигателях это карбюратор или же инжектор.

Типы систем подачи топлива в двигатель

В зависимости от конструкции автомобиля, его года выпуска и типа горючего материала, на котором он работает, топливные системы имеют свои отличия.

По типу топлива:

  • бензиновые;
  • дизельные.

Конструкция этих топливных систем кардинально различается и об их особенностях читайте ниже.

Бензиновые в свою очередь разделяются на:

  • карбюраторные;
  •  инжекторы.

В современных автомобилях карбюраторные подачи топлива почти не встречаются. В большинстве стоят именно инжекторы. Но авто, выпущенные 10 — 15 лет назад оснащались карбюраторами, поэтому принцип работы таких систем мы тоже разберём.

Топливная система карбюраторных двигателей

По конструкции карбюратор состоит из корпуса, поплавковой камеры, клапанов, жиклеров, смеси образующей камеры. В карбюраторной системе топливный насос устанавливается один —  малого давления. Устанавливается он в моторном отделении, недалеко от карбюратора. Насос накачивает топливо в поплавковую камеру. Своё название эта камера получила за счёт поплавка, который регулирует её наполнение. Если в камере больше топлива, чем нужно, поплавок подымает игольчатый клапан. Игольчатый клапан закрывает подачу топлива в камеру. При недостатке топлива в камере весь процесс происходит наоборот.

Из поплавковой камеры топливо через жиклер, который представляет собой трубочку с малым отверстием, подаётся в камеру смешивания. В этой камере бензин смешивается с воздухом, который в свою очередь поступает из воздухозаборника.

Регулируется подача топлива дроссельной заслонкой, а она тросиком связана с педалью газа в авто. Из карбюратора смесь подаётся в двигатель с помощью обратной тяги от цилиндропоршневой группы. Иными словами, поршень всасывает топливную смесь.

Бывают три вида топливной смеси:

  1. Обогащённая. В составе этой смеси увеличенное количество топлива и уменьшенный объём воздуха. Это приводит в свою очередь к перерасходу топлива. Такую смесь применяют при запуске двигателя автомобиля. Регулируется это с помощью так называемого «подсоса». После прогрева двигателя смесь необходимо сделать нормальной и убрать «подсос».
  2. Нормальная. В составе смеси нужное количество топлива и воздуха. Это иными словами золотая середина.
  3. Обеднённая. В этой смеси количество воздуха больше нужного, а топлива меньше. Это влечёт за собой уменьшение расхода и мощности. Машина будет с трудом подниматься на горки, особенно гружёная. Скорость станет значительно меньше.

Регулируется качество смеси на карбюраторе болтом. Вообще стоит сказать, что на карбюраторе есть винт холостого хода и качества смеси. Именно винтом качества смеси и регулируется её состав.

Если нет понимания, как регулировать, то лучше доверить это дело профессионалу. Эта работа очень точная и здесь нужны навыки.

Одна из самых частых проблем карбюраторных типов систем — это как раз самостоятельная регулировка. Бывают ситуации, что дело вовсе не в настройках, а, например, в поломанном игловом клапане. Из-за переполнения поплавковой камеры расход увеличивается, а автолюбители начинают крутить винты смеси образователя. Это не приводит ни к чему.

Особенности топливной системы инжекторного двигателя

Несхожесть инжекторного типа двигателя и карбюраторного в следующем. Топливный насос создает высокое давление и подаёт горючее на топливную рампу, а с неё через форсунки в двигатель. Регулирует подачу топлива, его количество и качество блок управления.

Делать какие-то регулировки возможно только через специальный компьютер. Кроме того, блок управления не даст сигнала на подачу топлива, если хотя бы один датчик в автомобиле вышел из строя. На панели будет выдаваться ошибка с названием. По названию ошибки можно расшифровать, какой именно датчик вышел из строя.

Схема топливной системы дизельного двигателя

В дизельном двигателе топливная система отличается от бензиновой. Воспламенение топливной смеси происходит вследствие сжатия воздуха и его нагрева. В таких системах не применяются свечи для детонации смеси. В дизельных двигателях применяются свечи, но накаливания. Они служат для подогрева топливной системы при пуске. При работе они не нужны.

В дизельной системе есть два топливных насоса. Один из них высокого давления, а другой низкого. Насос низкого давления качает топливо из бака. Насос высокого давления создаёт нужное давление в системе при впрыскивании. Роль распределителя выполняют форсунки, они дозируют количество смеси и определяют её качество. Для проверки износа форсунок есть специальный стенд.

Особенностью дизельного двигателя является отсутствие регулирования качества смеси. Особенно это сказывается зимой при низких температурах. Так же в зимнее время дизель начинает подмерзать. Для того, чтобы этого не случалось, применяют присадки.

Заключение

Топливная система напрямую влияет на расход бензина или дизеля автомобиля. Если за системой нет должного контроля и она попросту не обслуживается, то это увеличивает расход топлива автомобиля. Как показывает практика, легче поддерживать в надлежащем состоянии то, что есть, нежели ремонтировать запущенное.

Нужно регулярно менять расходные материалы, а именно — топливные фильтры и проходить диагностику систем подачи топлива (карбюратора, инжектора, форсунок). Это поможет сэкономить и деньги, и время.

auto-gl.ru

Система питания двигателя (топливная система)

Главным предназначением топливной системы автомобиля являются подача топлива из бака, фильтрация, образование горючей смеси и подача ее в цилиндры. Существует несколько типов топливных систем для автомобильных двигателей. Самая распространенная в 20-ом веке была карбюраторная система подачи смеси топлива. Следующим этапом стало развитие впрыска топлива при помощи одной форсунки, так называемый моновпрыск. Применение этой системы позволило уменьшить расход топлива. В настоящее время используется третья система подачи топлива – инжекторная. В этой системе топливо под давлением подается непосредственно в впускной коллектор. Количество форсунок равно количеству цилиндров.



Схема топливной системы: инжекторный и карбюраторный вариант

Устройство топливной системы

Все cистемы питания двигателя похожи, отличаются только способами смесеобразования. В состав топливной системы входят следующие элементы:

  1. Топливный бак, предназначен для хранения топлива и представляет собой компактную емкость с устройством забора топлива (насос) и, в некоторых случаях, элементами грубой фильтрации.
  2. Топливопроводы представляют собой комплекс топливных трубок, шлангов и предназначены для транспортировки топлива к устройству смесеобразования.
  3. Устройства смесеобразования (карбюратор, моновпрыск, инжектор) – это механизм в котором происходит соединение топлива и воздуха (эмульсии) для дальнейшей подачи в цилиндры в такт работы двигателя (такт впуска).
  4. Блок управления работой устройства смесеобразования (инжекторные системы питания) – сложное электронное устройство для управления работой топливных форсунок, клапанов отсечки, датчиков контроля.
  5. Топливный насос, обычно погружной, предназначен для закачивания топлива в топливопровод. Представляет собой электродвигатель, соединенный с жидкостным насосом, в герметичном корпусе. Смазывается непосредственно топливом и длительная эксплуатация с минимальным количеством топлива, приводит к выходу из строя двигателя. В некоторых двигателях топливный насос крепился непосредственно к двигателю и приводился в действие вращением промежуточного вала, или распредвала.
  6. Дополнительные фильтры грубой и тонкой очистки. Установленные фильтрующие элементы в цепь подачи топлива.



Принцип работы топливной системы

Рассмотрим работу всей системы в целом. Топливо из бака всасывается насосом и по топливопроводу через фильтры очистки подается в устройство смесеобразования. В карбюраторе топливо попадает в поплавковую камеру, где потом через калиброванные жиклеры подается в камеру смесеобразования. Смешавшись с воздухом смесь через дроссельную заслонку поступает в впускной коллектор. После открытия впускного клапана подается в цилиндр. В системе моно впрыска топливо подается на форсунку, которая управляется электронным блоком. В нужное время форсунка открывается, и топливо попадает в камеру смесеобразования, где, как и в карбюраторной системе смешивается с воздухом. Дальше процесс такой же, как и в карбюраторе.

В инжекторной системе топливо подается к форсункам, которые открываются управляющими сигналами от блока управления. Форсунки соединены между собой топливопроводом, в котором всегда находится топливо. Во всех топливных системах существует обратный топливопровод, по нему сливается излишек топлива в бак.

Система питания дизельного двигателя похожа на бензиновую. Правда, впрыск топлива происходит непосредственно в камеру сгорания цилиндра, под большим давлением. Смесеобразование происходит в цилиндре. Для подачи топлива под большим давлением применяется насос высокого давления (ТНВД).



РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:



autoustroistvo.ru

Схема топливной системы двигателя от А до Я. Схема топливной системы дизеля и бензинового двигателя

Топливная система – это неотъемлемый элемент любого современного автомобиля. Именно она обеспечивает появление горючего в цилиндрах двигателя. Поэтому топливная считается одной из главных составляющих всей конструкции машины. В сегодняшней статье будет рассмотрена схема работы топливной системы, ее устройство и функции.

Назначение

Главная функция данного узла заключается в снабжении двигателя внутреннего сгорания определенным количеством горючего. Предварительно перед этим оно проходит несколько стадий очистки и подается в цилиндр под давлением.

Устройство узла

Как ни странно, но схема топливной системы дизеля очень схожа с бензиновыми аналогами. Единственное их различие заключается в системе впрыска. Но об этом немного позже, а пока давайте рассмотрим конструкцию данного узла.

Итак, схема топливной системы предполагает наличие следующих конструктивных элементов:

  • Бензобак. Данный элемент может быть изготовлен из тонколистовой стали либо из очень плотного полипропилена. На легковых автомобилях и внедорожниках бензобак устанавливается на днище. На грузовых машинах, в частности седельных тягачах, он крепится на специальных опорах между задней и передней осью (с левой или с правой стороны). В топливном баке есть клапан, предотвращающий вытекание горючего при опрокидывании транспортного средства.
  • Крышка заливной горловины. Данная деталь имеет особую резьбу, которая дает возможность впуска воздуха при ее откручивании. А для того чтобы водителю удобно было открутить крышку, на ней предусмотрен специальный храповый механизм. Также в данном элементе имеется предохранительный клапан, который при попадании автомобиля в ДТП сбрасывает давление внутри бака. Кстати, на современных машинах со стандартом выхлопов «Евро-2» и более попадание паров топлива в атмосферу не допускается. Поэтому для их улавливания в системе монтируется специальный угольный адсорбер.
  • Топливный насос. Данный элемент имеет электрический привод и располагается внутри бака. Управление насосом осуществляет электронный блок управления. В действие деталь приводится при помощи специального реле. Когда водитель включает зажигание, он работает некоторое время (не более 4-5 секунд), тем самым обеспечивая нужное давление в системе для запуска двигателя. Также стоит отметить, что насос охлаждается бензином. Поэтому работа при пустом баке может вывести его из строя.
  • Топливный фильтр. Зачастую автомобиль снабжается двумя типами данных элементов. Это механизм тонкой и грубой очистки горючего. Сетчатый фильтр монтируется на корпусе топливного насоса. Суть его работы состоит в задержании загрязнений, которые могут попасть в двигатель и образовать лишний нагар. Также исправный фильтр значительно повышает срок эксплуатации насоса, предотвращая его частое загрязнение. Механизм тонкой очистки располагается на днище кузова, перед задней подвеской автомобиля. Данный тип фильтра имеет в своей основе бумажный элемент, который способен задержать мелкие частицы грязи, смол и отложений, которые могут повредить собой топливную систему.

Датчик уровня горючего

Располагается он на модуле насоса. По своей конструкции датчик уровня топлива представляет небольшую систему, состоящую из поплавка и механизма переменного сопротивления с нейлоновым контактом. В зависимости от количества содержимого в баке топлива, сопротивление элемента меняется, что фиксирует стрелка на панели приборов в салоне.

Следует отметить, что датчик бензина не подвергается негативному воздействию некачественных топливных присадок и не ломается при частых перепадах температур и давлении внутри бака.

Рампа

Данный элемент состоит из четырех форсунок, для каждой из которых предусмотрен свой штуцер. Рампа устанавливается на впускном коллекторе и выполняет функцию подачи топлива в каждый цилиндр.

Форсунки

Эта деталь представляет для автомобиля особую важность, так как именно от ее состояния зависит качество сгорания топливно-воздушной смеси, расход и мощность транспортного средства. Форсунка представляет собой небольшой механизм с электромагнитным клапаном. Последний управляется при помощи ЭБУ. Когда блок управления подает команду на подачу питания к обмотке форсунки, закрытый шариковый клапан открывается, и горючее проходит через пластину в распылители форсунки. Кстати, на пластине имеются отверстия, используемые для регулировки расхода топлива. Горючее впрыскивается форсункой в канал нескольких впускных клапанов. Вследствие этого оно испаряется до поступления в камеру сгорания двигателя.

Типы систем подачи горючего

На сегодняшний день принято различать несколько типов топливных систем, которые используются на дизельных и на бензиновых двигателях. В частности, система подачи топлива бензиновых ДВС делится еще на два типа и может быть карбюраторной либо инжекторной. Оба вида имеют свои отличия в конструкции и принципе работы.

Особенности карбюратора

Главное отличие данной топливной системы от инжектора заключается в наличии особого смесеобразователя. Имя ему – карбюратор. Именно в нем происходит приготовление топливно-воздушной смеси. Устанавливается карбюратор на впускном коллекторе. К нему подводится горючее, которое распыляется в дальнейшем при помощи жиклеров и смешивается с воздухом. Готовая смесь подается в коллектор через дроссельную заслонку. Положение последней зависит от уровня нагрузки двигателя и частоты его оборотов. Кстати, схема топливной системы бензинового двигателя представлена на фото ниже:

Как видите, в процессе приготовления и сгорания топливной смеси задействуется очень много электронных датчиков. Особую важность для автомобиля представляет датчик положения дроссельной заслонки и оборотов коленчатого вала.

Отметим также, что схема топливной системы (УАЗ «Буханки» в том числе) карбюраторного типа отличается малым уровнем давления, которое образуется при закачке горючего. Сама же подача бензина в цилиндры двигателя производится самотеком, то есть при понижении давления в камере сгорания при переходе поршня в НМТ.

Особенности инжектора

Схема топливной системы («Мерседес е200» в том числе) инжекторного типа имеет принципиальное отличие от карбюраторного аналога:

  • Во-первых, топливо из бака в ней подается на рампу, к которой подсоединены форсунки-распылители.
  • Во-вторых, воздух в камеру сгорания двигателя подается через специальный дроссельный узел.
  • В-третьих, уровень давления, создаваемый насосом в системе, в разы больше того, который создает карбюраторный механизм. Это явление объясняется необходимостью обеспечения быстрого впрыска горючего форсункой в камеру сгорания.

Но не только этим отличается от карбюратора инжекторная топливная система. «Шевроле Нива» (схема его топливной указана на фото ниже), как и другие современные авто, имеет в своем распоряжении так называемые «электронные мозги», то бишь ЭБУ. Последний отвечает за сбор и обработку информации со всех существующих датчиков в автомобиле.

Так вот, ЭБУ также управляет впрыском бензина. В зависимости от режима работы электроника самостоятельно определяет, какую именно смесь нужно подать в цилиндр – бедную или обогащенную. Но не только этим отличается схема топливной системы («Форд Транзит» CDi в том числе) инжекторного типа. Она может иметь разное количество распылителей. Об этом мы расскажем в следующем разделе.

Схема впрыска топлива на инжекторных автомобилях

На сегодняшний момент существует два типа инжекторных систем:

  • Моновпрысковые.
  • С распределенным впрыском.

В первом случае подача топлива на все цилиндры осуществляется при помощи одной форсунки. На данный момент моновпрысковые системы почти не используются на современных автомобилях, чего не скажешь про автомобили с распределенным впрыском. Особенность таких инжекторов состоит в том, что для каждого цилиндра установлена своя, индивидуальная форсунка. Такая схема установки весьма надежная, а потому ее используют все современные автопроизводители.

Как работает инжектор?

Принцип работы данной системы очень прост. Топливо из бака под действием насоса подается на рампу (в ней горючее всегда находится под высоким давлением). Далее оно идет на форсунки, через которые осуществляется распыл в камеру сгорания. Стоит отметить, что впрыск происходит не постоянно, а в определенные промежутки времени. Одновременно с подачей горючего в систему поступает воздух. После того как произошло смесеобразование горючего в определенной пропорции, оно поступает в камеру сгорания. Процесс приготовления смеси на инжекторах в несколько раз быстрее, чем на карбюраторных системах. Также отметим, что работу форсунок-распылителей контролирует целый ряд дополнительных датчиков. Только по их сигналу электронный блок дает команду на впрыск топлива. Как видите, схема топливной системы инжекторного типа отличается от карбюраторной. Прежде всего, в ней имеются отдельные форсунки, которые занимаются впрыском горючего в камеру сгорания. Ну а дальше, как и в карбюраторных авто, свеча возбуждает искру и осуществляется цикл сгорания топлива, который потом превращается в рабочий ход поршня.

Схема топливной системы дизеля

Система подачи топлива дизельного двигателя имеет свои особенности. Во-первых, подача горючего в камеру сгорания осуществляется форсункой под колоссальным давлением. Собственно, за счет этого и происходит воспламенение смеси в цилиндрах. На инжекторных же двигателях смесь загорается при помощи искры, создаваемой свечой зажигания. Во-вторых, давление внутри системы образует ТНВД (топливный насос высокого давления).

То есть схема топливной системы (МАЗов и КамАЗов в том числе) такова, что для впрыска используются сразу два наоса. Один из них низкого давления, второй – высокого. Первый (его также называют подкачивающим) осуществляет подачу горючего из бака, а второй непосредственно занимается подачей топлива в форсунки.

Ниже представлена схема топливной системы (КамАЗ 5320):

Как видите, здесь используется гораздо больше элементов, чем на карбюраторных авто. Кстати, на некоторых модификациях КамАЗовских двигателей дополнительно устанавливают турбокомпрессор. Последний выполняет функцию снижения уровня токсичности отработавших газов и при этом повышает суммарную мощность ДВС. Такая схема топливной системы (КамАЗ 5320-5410) позволяет нагнетать горючее под более высоким давлением. При этом суммарный расход топлива остается на прежнем уровне.

Алгоритм работы

Принцип работы дизельных систем имеет много сложностей, в отличие от инжектора. Схема топливной системы («Форд Транзит» TDI) такова, что горючее при помощи подкачивающего насоса проходит через фильтр тонкой очистки и подается на ТНВД. Там оно под высоким давлением поступает в форсунки, расположенные в головке цилиндров. В нужный момент механизм открывается, и после этого происходит распыл горючей смеси в камере, в которую через отдельный клапан подводится очищенный предварительно воздух. Лишняя часть солярки от насоса высокого давления и форсунок возвращается назад в бак (но уже не через фильтр, а по отдельным каналам - трубкам отлива). Таким образом, схема топливной системы дизельного двигателя более сложна и требует более высокой точности при приготовлении горючей смеси. Соответственно, затраты на обслуживание таких двигателей выше, чем на ремонт инжекторных.

Заключение

Итак, мы выяснили, как выглядит схема топливной системы дизельного двигателя и бензинового. Как видите, устройство данных узлов практически не отличается друг от друга, за исключением типа топливных насосов. Однако вне зависимости от того, какова схема топливной системы, момент приготовления горючей смеси у современных автомобилей очень малый. Поэтому все механизмы должны работать максимально надежно и слаженно, ведь малейший сбой в их функционале может привести к неравномерному сгоранию топлива и неисправной работе ДВС.

fb.ru

Система питания бензинового двигателя: характеристики, особенности, описание, предназначение

Система питания силового агрегата участвует непосредственно в образовании воздушно-топливной смеси. Система питания бензинового двигателя включает в себя достаточное количество элементов, которые имеют разные функции и предназначение.

Виды системы питания бензиновых двигателей

Среди всех возможных бензиновых двигателей различают две основополагающие системы питания силового агрегата — инжекторная и карбюраторная. Первой, оснащаются большинство современных транспортных средств. Вторая, считается морально устаревшей, но по сей день используется при эксплуатации старых автомобилей, таких как ВАЗ, Волги, Газоны и т.д.

Отличаются они пусковым механизмом закачки топлива во впускной коллектор и цилиндры. У карбюраторной системы — эту функцию выполняет карбюратор, а вот в инжекторе — электронная система впрыска топлива при помощи форсунок.

Элементы питания и их функции

Конструктивно сложилось так, что существует стандартный набор элементов топливной системы бензинового силового агрегата. Разницу составляет непосредственно система впрыска топлива в коллектор или цилиндры. Рассмотрим, все элементы инжекторного и карбюраторного моторов.

Топливный бак

Неотъемлемый элемент любого транспортного средства. Именно в нём храниться горючее, которое поступает в камеры сгорания. В зависимости от конструктивных особенностей автомобиля, объём топливного резервуара может быть разный. Изготавливается данный элемент из стали, нержавейки, алюминия или пластика.

Трубопроводы

Топливопроводы служат транспортной системой между топливным баком и системой впрыска. Обычно они изготавливаются из пластика или металла. На старых автомобилях можно встретить их медными. Для соединения с остальными элементами топливной системы могут использоваться переходники, соединители или прочие элементы.

Топливный фильтр

В связи с не особо качественным топливом, для фильтрации используется фильтр горючего. Располагаться этот элемент может в топливном баке, подкапотном пространстве или под автомобилем, вмонтированным в топливопроводы. Для каждой группы автомобилей используется разный элемент.

Каждый производитель автомобилей использует свои фильтры. Они бывают разные за формою и материалом. Наиболее распространенными считаются волокнистые или хлопчатобумажные. Эти элементы наиболее лучше задерживают сторонние элементы и воду, которые засоряют цилиндры и форсунки.

Некоторые автомобилисты устанавливают два разных фильтра в топливную систему для более эффективной защиты. Замену элемента рекомендуется проводить каждое второе техническое обслуживание.

Бензонасос

Бензонасос — это насос прогоняющий топливо по всей системе. Так, они бывают двух типов — электрический и механический. Многие бывалые автолюбители помнят, что на старых «Жигулях» и «Волгах» устанавливались бензонасосы механического действия с лапкой, которой можно было подкачать недостающее топливо для запуска. Располагался этот элемент на блоке цилиндров, зачастую с левой стороны.

Все современные бензиновые силовые агрегаты оснащаются электрическими бензиновыми насосами. Располагаются элементы, зачастую, непосредственно в топливном баке, но бывает и такое, что данный элемент находится в подкапотном пространстве.

Карбюратор

На старых транспортных средствах устанавливались карбюраторы. Это элемент, который при помощи механических действий подавал топливо в камеры сгорания. Для каждого производителя, они имели разную структуру и строение, но принцип работы оставался не сменным.

Наиболее запомнившимися для отечественного автолюбителя, стали карбюраторы ОЗОН и серии К для Жигулей и Волги.

Форсунки

Форсунки — часть топливной системы инжекторного бензинового силового агрегата, который выполняет функцию дозированной подачи бензина в камеры сгорания. По форме и видам, форсунки бывают разные, это индивидуально для каждого автомобиля.

Располагаются эти элементы на топливной рампе. Обслуживание форсунок стоит проводить регулярно, поскольку если они слишком засоряться, их уже вычистить может, не представится возможным и придётся менять детали полностью.

Вывод

Топливная система бензинового автомобиля имеет простую структуру и конструкцию. Так, топливо, которое храниться в баке, при помощи бензонасоса попадает в цилиндры. При этом, оно проходит очистку в фильтре и распределяется при помощи карбюратора или форсунок.

avtodvigateli.com

Топливная система

Детали топливной системы в совокупности предназначены для питания транспортного средства топливом, его качественной, структурированной очистки, хранения. Топливная система является одним из важных элементов работы транспортного средства, по этой причине к ней предъявляются особенные требования. Топливо должно обязательно включать в свой состав минимальный ряд дополнительных вредных примесей, компонентов, благодаря которым система может прийти в негодность, выйдут из строя отдельные узлы.

Особенного внимания заслуживают детали топливной системы, которые при тесном взаимодействии помогают обеспечивать стабильную подачу топлива к двигателю, где оно используется по назначению. Важным этапом работ, совершаемых владельцем автомобиля, является обслуживание топливной системы, если оно выполняется своевременно и регулярно, это позволит оптимально сбалансировать работу всего узла, агрегатов, отдельных систем и деталей. В частности, обслуживание обязательно должно выполняться профессионалами в рамках сервисного центра, где можно показать свой автомобиль, а мастера уже выполнят весь необходимый комплекс работ.

Неисправности оборудования топливной системы

Наиболее сложными являются признаки неисправности топливной системы. К примеру, это отсутствие поступления топлива в двигатель, что свидетельствует о неисправности насоса, который не подает его либо совсем, либо не доставляет в нужном количестве. В таком случае решением станет замена поврежденного узла, агрегата, его разборка с последующим ремонтом, восстановлением. Правда, для этих целей потребуется досконально знать устройство топливной системы автомобиля, функционирование всех отдельных узлов, систем и прочего.

Одним из важных элементов является топливный бак - в нем хранится определенный запас топливной смеси, необходимой для последующей передачи в двигатель для работы. Традиционно оборудование располагается в задней части, как правило, над задней осью автомобиля, что обеспечивает максимальный комфорт в обслуживании системы. Одного полного топливного бака будет достаточно примерно на несколько сотен километров езды.

Статью о системе охлаждения автомобиля вы найдёте здесь. А об особенностях техобслуживания и ремонта электрооборудования можно узнать, перейдя по этой ссылке.

Важно отметить и еще один факт: неисправностью бака, в основном, является утечка топлива из него. В данном случае важно своевременно выполнить демонтаж оборудования, восстановить поврежденный узел. Может быть нарушена изоляция агрегата от атмосферы, нарушено функционирование системы улавливания паров, которая осуществляет вентиляцию.

Помимо этого основные неисправности топливной системы могут означать выход из строя оборудования фильтров, на основании чего принимается решение выполнить демонтаж устройства с последующей очисткой, заменой системы. Как правило, очистка фильтров выполняется через время, так как позволяет выполнять качественный контроль различных параметров работы оборудования.

Необходимо вносить определенные корректировки в работу оборудования, о чем свидетельствует и ошибка топливной системы, которая регулярно выскакивает на приборах панели. К примеру, частому выходу из строя подвержен топливный насос, который помогает поддерживать требуемый уровень давления в системе. Устанавливается данное оборудование в топливном баке, если это электрический насос (механический устанавливается на двигателе), при этом дополнительно комплектуется специальным приводом электрического типа, который позволяет приводить его в действие в автоматическом режиме.

В баке вместе с насосом устанавливается и система датчиков, предназначенных специально для контроля рабочих параметров оборудования, измерения контрольных данных. На основании этого можно вполне обособленно выявить некоторые неисправности, связанные с функционалом, что поможет запросто определить необходимость в выполнении конкретного ремонта, восстановления. Неполадки топливной системы легко диагностируются и выявляются, когда за дело возьмется команда профессионалов. Это не зависит от того, какая топливная система установлена, от состава ее узлов и агрегатов, их взаимодействия.

Ремонт системы, отдельных узлов и агрегатов

Отдельного внимания заслуживает ремонт топливной системы автомобиля, который выполняется профессионалами с использованием специального оборудования, стационарных стендов, станков, других агрегатов и инструментов. Основным элементом датчика, в свою очередь, является поплавок, посредством которого замеряется контроль уровня топлива в баке и изменяются параметры потенциометра. Назначение топливной системы обязательно должно учитывать и соблюдение уровня безопасности конкретных узлов и агрегатов, подвергаемых разрушению в ходе эксплуатации. Вышедшая из строя система может привести к аварийной ситуации, потребует срочной замены оборудования, даже если таких запасных частей нет, сервис поможет подобрать аналоговые системы, выгодные по стоимости и качеству.

topauto24.ru

устройство топливной системы дизельного автомобиля

 Несмотря на все технологические достижения последних лет в разработке ДВС на дизельном топливе, в народе гуляет стереотип о шумности и некоего тракторного предназначения дизельных агрегатов. Но современные ДВС получили отличные электронные системы управления, изменяемые фазы впрыска топлива, новые топливные системы и улучшенное качество материалов и лучшее качество сборки. Поэтому, современный дизельный агрегат не уступает бензиновому в динамике, мощности, шумности, но имеет меньший расход при том, что солярка стоит дешевле бензина. Но стоит признать, что экономичность мотора компенсируется более дорогим обслуживанием, в чем играет немалую роль — топливная система, о которой поговорим детальней в данной статье.

 Чем отличаются дизельные и бензиновые агрегаты



 По общим принципам, обе разновидности агрегатов не имеют особых конструктивных различий и являются примерами классических ДВС. Единственным принципиальным различием агрегатов, становится используемое топливо и принцип его поджига.


 В современных моторах, работающих на бензине, в большинстве случаев используется конструкция, смешивающая воздух с бензином до попадания в цилиндр, и только потом поступает в камеру сгорания, в которой сжимается и воспламеняется (стоит отметить, что существуют и отличия от данной схемы, но принцип остается неизменным), после чего, топливная смесь сжимается до 9-11 единиц и поджигается электрической искрой.
 В "дизеле" происходит воспламенение топлива из-за повышенной степени сжатия в комплексе с высокой температурой сжатого воздуха, без принудительного поджига. Воздух и солярка в камеру сгорания поддаются по отдельности. На моменте сжатия поддается воздух, сжимающийся до тридцати кратной степени, из-за чего происходит нагрев до 700 — 800 градусов по Цельсию. Незадолго до момента верхней мертвой точки, через форсунку начинает поступать дизельное топливо, воспламеняющееся уже в процессе впрыска.



 Но данный принцип воспламенения имеет свои минусы, особенно в холодные времена года, когда температура воздуха опускается, и в не прогретом двигателе не получается создать требуемую температуру для воспламенения топлива. Для исключения такой ситуации, приходится использовать специальные свечи накала, которые помогают достичь необходимой температуры на первых секундах работы мотора.

 Принцип работы топливной системы дизельного мотора



 Если кратко описывать, как работает топливная система и как она сделана, то всю систему можно разделить на две части. Первая — относится к части отвечающей за наполненность системы, и очистку топлива через два фильтра. В последствии, топливо попадает в ТНВД, но перед этим проходит еще один этап фильтрации при помощи фильтра тонкой очистки.

 А ТНВД уже работает в согласованном режиме с форсунками, через которые поступает топливо внутрь цилиндров. При этом, новые агрегаты очень требовательны к точности объемов подающегося топлива и в точности времени за которое подается этот объем. Поэтому, топливная система дизельных агрегатов — это сложный и дорогой в обслуживании компонент.


 Далее, мы попробуем разобраться в поэтапной работе каждой составляющей части всей системы при бесперебойной работе.



 Стоит отдельно уделить внимание тому моменту, что современные "дизеля" стали требовательны к качеству топлива. В данном вопросе, можно сказать, что бензиновый мотор менее прихотлив и способен проработать на низкокачественном топливе лучше чем современный дизельный агрегат. Поэтому, не стоит вспоминать те времена, когда в дизельные автомобили заливали первую попавшуюся солярку. Двойная фильтрация позволяет избавить топливо от различных примесей, включающих в себя грязь, песчинки и даже воду.

 После фильтрации, дизельное топливо поступает в топливный насос высокого давления, который способен поднять давление до 2 000 атмосфер. Это позволяет обеспечить необходимые условия для распыления топлива в камерах сгорания посредством форсунок. При этом, ТНВД работает в сочетании с порядком работы поршней. Если все функционирует в строго отрегулированном порядке, то в камеру сгорания подается определенное количество топлива с высокой точностью по объему, времени и давлению.

 Кроме этого, немаловажной частью топливной системы является «обратка», обеспечивающая возврат лишнего количества топлива в топливный бак. Что позволяет системе работать с небольшим запасом по объему топлива (на случай необходимости резкого увеличения скорости или оборотов мотора), и обеспечивает определенный температурный режим топлива.

 Основные составляющие части топливной системы



 В данной части статьи, мы подробно разберемся с основными элементами топливной системы, обеспечивающими бесперебойную работу.

 Топливо подкачивающий насос




 Это один из самых простых элементов во всей системе, обеспечивающий небольшое давление в топливной магистрали до ТНВД. По своей конструкции представляет собой две шестерни, выполняющих роль лопастей, создающих давление и придающих направление движению топлива. Как отмечалось ранее, данный насос обеспечивает излишний объем топлива, который возвращается по обратной магистрали в топливный бак. Это позволяет постоянно поддерживать заполненность системы и необходимый объем топлива в любой момент работы двигателя.

 Топливный насос высокого давления или ТНВД



 Как понятно из названия, это главный агрегат в топливной системе дизельного двигателя, обеспечивающий достаточное давление для нормальной работы мотора. Кроме этого, современные технологии, позволившие внедрить электронные системы управления в работу ТНВД, форсунок и самого двигателя, позволили добиться удивительных показателей экономичности, мощности, минимизации вибрации и шума на оборотах до 4500 в минуту.


 Сам же насос высокого давления приводится в работу благодаря механическому приводу от маховика коленчатого вала двигателя. При этом, конструкция топливного насоса позволяет регулировать не только давление, но и количество подаваемого топлива. Все это стало возможным благодаря особой конструкции плунжера, поворотом которого регулируется его ход и количество прокачиваемого топлива.

 Форсунки



 Это еще один из самых важных элементов в конструкции дизельных автомобилей, работая совместно с топливным насосом высокого давления, они обеспечивают четкость впрыска топлива в камеры сгорания. При этом, различная конструкция форсунки и сопла отвечают за рабочее давление и форму факела распыляемого топлива.

 Примечательно то, что форсунки изготавливаются из высокопрочных материалов, которые не боятся высоких температур и имеют минимальные изменения при нагреве. Дело в том, что игла, перекрывающая сопло форсунки работает с половинной частотой от количества оборотов мотора в минуту, а само сопло постоянно находится в непосредственном контакте с камерой сгорания.


 Кроме этого, форсунка должна обеспечивать равномерность факела, а размеры фракций распыляемого топлива влияют на качество смеси и отдачу энергии при воспламенении. Поэтому, современные форсунки имеют очень тонкие каналы, которые забиваются при первых признаках некачественного топлива, и требуют регулярного обслуживания. К примеру: форсунки приходится периодически промывать или производить замену. Если ремонт невозможен.

 Но в ремонте или промывке есть определенные нюансы, связанные со сложностью и точностью конструкции. Если бензиновые форсунки можно промыть самостоятельно, то для обслуживания дизельных придется обращаться в специальные мастерские, которые специализируются на обслуживании инжекторов бензиновых моторов или на ремонте дизельных форсунок. К счастью, в наше время поиск требующихся мастерских упростился благодаря интернету, и многие фирмы имеют сайты, облегчающие поиск. К примеру, одна из фирм представлена на данном портале — ремонтфорсунок.ру.

 Отдельно про CommonRail



 Данная технология начала активно применяться на протяжении последних нескольких лет, и заслуженно завоевывает популярность. По своей сути, CommonRail – это дополнительный элемент в системе, представленный общей рампой, или другими словами — аккумулятором давления. Данная конструкция помогает облегчить процесс управления впрыском, отделив работу форсунок от ТНВД.


 В данной системе, ТНВД отвечает только за поддержание определенного давления в общей рампе, которая обеспечивает необходимый запас топлива для самых активных режимов. Кроме этого, в данной конструкции применяются форсунки с электромагнитным или пьезоэлектрическим механизмом привода, которые управляются непосредственно электронным блоком управления.

 CommonRail позволило доиться еще большей экономичности для дизельных моторов, которая может составить до 20% в сравнении с классической схемой.

 Вывод


 Как стало понятным из статьи, именно топливная система в паре с системой электронного управления впрыском, позволили современным дизельным агрегатам стать наравне по популярности и эксплуатационным характеристикам на легковых автомобилях, в одном ряду с бензиновыми моторами.

 Конечно, некоторые могут приобретать дизельные модификации автомобилей без вникания во все нюансы обслуживания и затрат, оттолкнувшись только от потребления топлива. Но практика показывает, что вся экономичность в топливе компенсируется более дорогим обслуживанием и ремонтом.

Элемент 230938 не найден.

carsweek.ru

Топливная система

Топливная система двигателя — состав системы

Речь пойдет о топливной системе инжекторного двигателя. Задача топливной системы обеспечить двигатель необходимым количеством топлива в зависимости от конкретных условий эксплуатации.

Топливо содержится в баке . В баке установлен бензонасос, который подает топливо в топливную рампу двигателя. Так как обычно давление создаваемое насосом избыточно, то используют регулятор давления топлива.

Он может быть установлен на топливной рампе или же являться частью бензонасоса. Из-за неисправностей топливной системы двигателя бывает такое, что не заводится машина.

Бензобак

Бак изготовлен из высокоплонтого полипропилена и закреплен на днище автомобиля.

Не стоит пугаться того, что бак пластмассовый. Почти на всех современных автомобилях установлены именно пластиковые бензобаки.

В топливном баке имеется специальный клапан, который предотвращает вытекание бензина при опрокидывании машины.

Крышка заливной горловины топливного бака

Крышка имеет особую резьбу, которая обеспечивает впуск воздуха при ее откручивании. Чтобы вы не могли затянуть крышку так что потом ее не открутить, предусмотрен специальный храповый механизм.

В самой крышке встроен предохранительный клапан для аварийного сброса давления внутри бака. Напомню что в современных автомобилях, начиная с евро2, не допускается попадание паров топлива в атмосферу. Для улавливания паров установлен в топливной системе двигателя угольный адсорбер.

  • Топливный насос

Насос подачи топлива электрический, расположен внутри бака. Топливным насосом управляет блок управления двигателем при помощи реле топливного насоса.

При включении зажигания насос включается на 3-5 секунд, обеспечивая необходимое для запуска двигателя давление. Насос охлаждается бензином, поэтому работа бензонасоса при пустом баке может вывести его из строя.

Обычно топливная система двигателя содержит два фильтра: сетчатый фильтр грубой очистки и фильтр тонкой очистки. Сетчатый фильтр установлен на корпусе насоса и его задача фильтровать загрязнения чтобы продлить срок службы бензонасоса.

Фильтр тонкой очистки расположен перед задней подвеской на днище автомобиля. Этот фильтр содержит бумажный фильтрующий элемент и отфильтровывает частицы, которые могут повредить топливную систему.

Он способен выдерживать максимальное давление в системе, перепады температур и воздействие топливных присадок.

  • Датчик уровня топлива

Датчик расположен на модуле топливного насоса. Состоит из поплавка и переменного сопротивления со скользящим нейлоновым контактом.

В зависимости от уровня топлива меняется сопротивление, что отображается показаниями указателя на панели приборов.

  • Топливная рампа

Топливная рампа состоит из:

–  Штуцеров для каждой  форсунки.

–  4 независимых  форсунок.

Рампа установлена на впускном коллекторе и подает топливо в каждый цилиндр через соответствующие форсунки.

Форсунка играет немаловажную роль, от нее зависит вся топливная система двигателя, и представляет она собой устройство с электромагнитным клапаном, управляемым блоком управления двигателем. При  подаче  питания  блоком управления  двигателем  на  обмотку  форсунки, нормально закрытый шариковый клапан открывается позволяя топливу  пройти через  диффузорную пластину в распылителе топливной форсунки.

В диффузорной пластине имеется отверстие, которое используется для регулирования расхода топлива и образует конусообразную струю впрыскиваемого форсункой топлива. Топливо впрыскивается форсунками в канал двух впускных клапанов, в результате чего испаряется до поступления в камеру сгорания.

  • Принцип работы

Датчик атмосферного давления (датчик абсолютного давления во впускном коллекторе) измеряет разряжение в коллекторе. При открытии дроссельной заслонки (когда вы нажимаете на педаль газа, заслонка открывается) абсолютное давление во впускном коллекторе значительно снижается.

На основании этого блок управления понимает, что необходимо увеличить подачу топлива. Он обогащает рабочую смесь, увеличивая время открытия форсунок.

При уменьшении оборотов двигателя и закрытии дроссельной заслонки давление в коллекторе повышается, а блок управления уменьшает подачу топлива, сокращая время открытия форсунок.

При запуске двигателя бенсзонасос включается на пару секунд и создает нужное давление топлива. Блок управления опрашивает датчик температуры охлаждающей жидкости и датчик положения дросселя и в зависимости от их показаний «приготавляет» наиболее подходящую для запуска топливно-воздушную смесь.

Так например при запуске в холодную погоду топливная смесь сильно обогащается (бензина подается больше). А вот если датчик температуры ОЖ будет показывать холодную жидкость, а двигатель на самом деле горячий, то мотор не заведется, свечи попросту зальет бензином.

Как видите топливная система двигателя имеет не слишком затейливую схему и разобраться в ее устройстве не сложно. Надеюсь вам стало намного более понятно, как устроена топливная система двигателя.

На этом о топливной системе все. Читайте еще интересные статьи об устройстве акпп.



Похожие статьи



www.em-grand.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
