1. Презентация на тему «Тяговые испытания, тяговая и тормозная динамичность»

Выполнил студент группы 17 ТОР
Логунов Глеб
Проверил преподаватель:
Рысев А.А

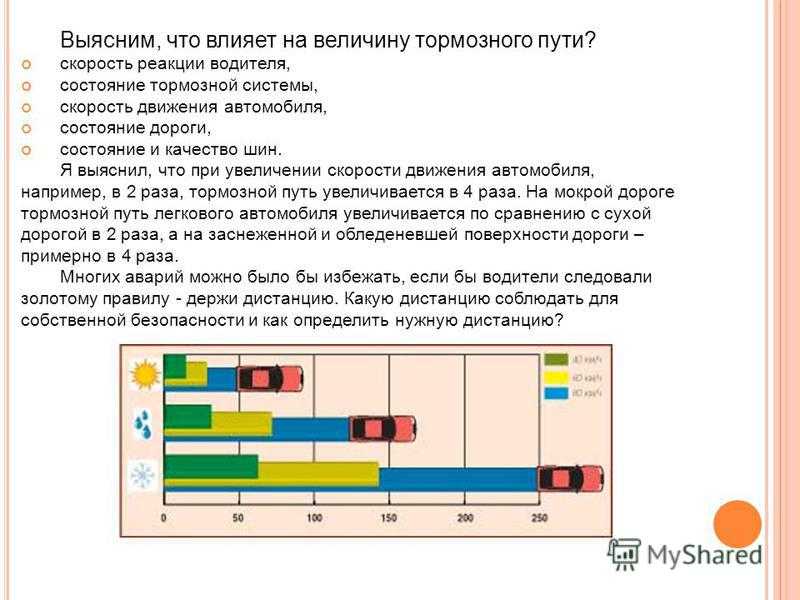

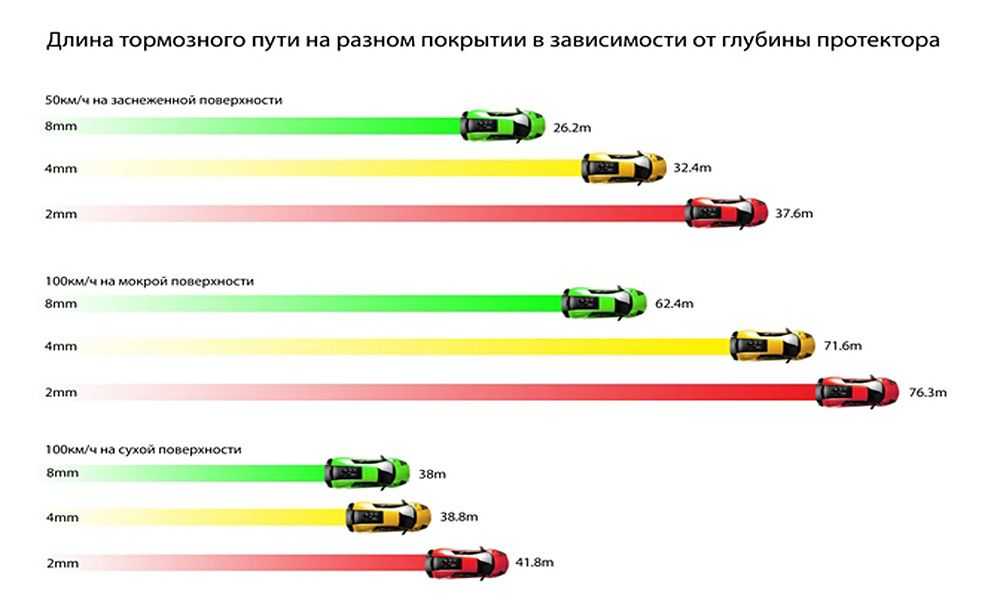

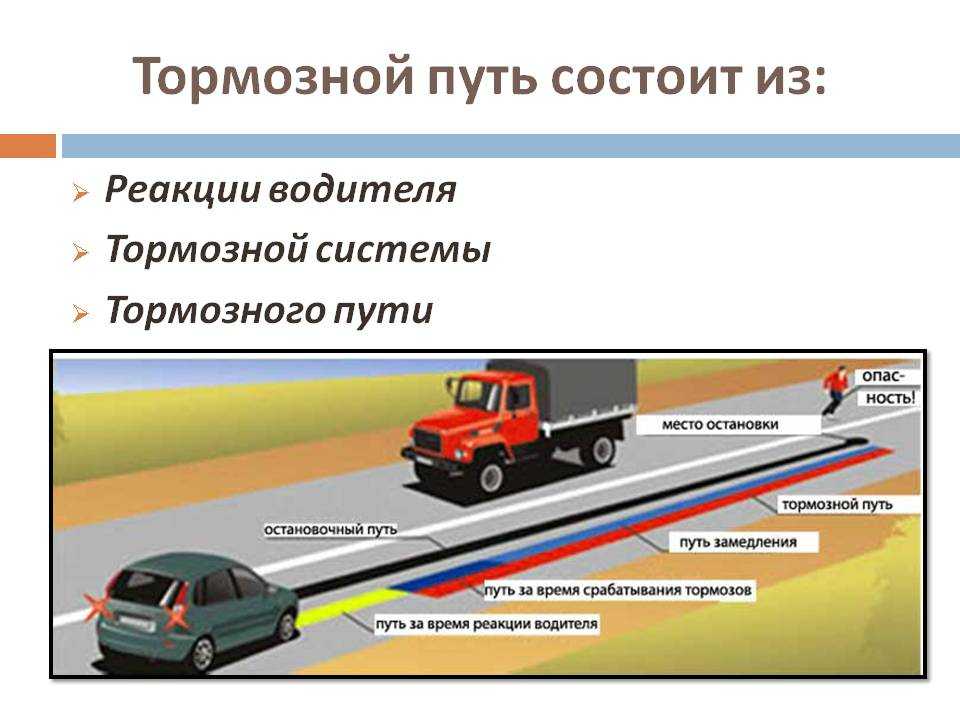

2. Тормозной путь

Это расстояние
проходимое
автомобилем с
момента
действия
тормозной
системы в
полную силу до
остановки
автомобиля
Возможность предотвращения ДТП
чаще всего связана с интенсивным
торможением, поэтому необходимо,
чтобы тормозные свойства автомобиля
обеспечивали его эффективное
замедление в любых дорожных
ситуациях.

4. Тормозная динамичность

тормозная динамичность — это
способность автомобиля к экстренной
остановке в случае внезапного
появления препятствия на пути
движения.

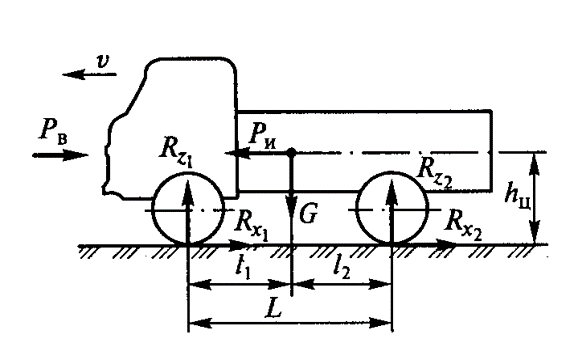

Для выполнения этого условия сила, развиваемая
тормозным механизмом, не должна превышать силы
сцепления с дорогой, зависящей от весовой нагрузки
на колесо и состояния дорожного покрытия. Иначе
колесо заблокируется (перестанет вращаться) и
начнет скользить, что может привести (особенно при
блокировке нескольких колес) к заносу автомобиля и
значительному увеличению тормозного пути.
Чтобы предотвратить блокировку, силы, развиваемые
тормозными механизмами, должны быть
пропорциональны весовой нагрузке на колесо.
Реализуется это с помощью применения на передней
оси более эффективных дисковых тормозов, а на
задней – барабанных, причем с ограничителем
тормозных сил.
На современных автомобилях используется
антиблокировочная система тормозов (АБС),
корректирующая силу торможения каждого колеса и
предотвращающая их скольжение.
Зимой и летом состояние дорожного покрытия разное, поэтому
для наилучшей реализации тормозных свойств необходимо
применять шины, соответствующие сезону.
Если рассмотреть такой автомобиль, как Toyota Auris то он
оборудован полным набором средств активной безопасности,
помогающих предотвратить неприятности на дороге. Для этого
существуют интеллектуальные системы, помогающие водителю
контролировать автомобиль в сложных дорожных условиях.
Все комплектации Тойота Аурис включают в себя усилитель
экстренного торможения (BA) и антиблокировочную систему
(ABS) с электронной системой распределения тормозного усилия
(EBD). ABS предотвращает блокировку колес в случае
пробуксовки, система EBD оптимизирует распределение
тормозного усилия между задними и передними, правыми и
левыми колесами, что позволяет своевременно выравнивать
траекторию движения машины. Усилитель экстренного
торможения (BA) повышает давление в тормозной системе в
случае резкого, но недостаточно сильного нажатия на педаль
тормоза водителем при экстренном торможении.

7. Тяговая динамичность

Тяговая динамичность характеризует способность автомобиля
производительно выполнять транспортные функции. Чем
динамичнее автомобиль, тем он способен быстрее разгоняться и
двигаться с более высокой скоростью в разнообразных условиях
движения. Повышение тяговой динамичности возможно за счет
увеличения удельной мощности двигателя и улучшения его
приемистости, что достигается уменьшением массы автомобиля,
улучшением его обтекаемости, совершенствованием
конструкции двигателя, трансмиссии и ходовой части.
Автомобиль, обладающий относительно более высокой тяговой
динамичностью, в реальных дорожных условиях обладает
большим запасом мощности, который может расходоваться на
преодоление дорожных сопротивлений и на разгон.
Тяговые свойства (тяговая динамика) автомобиля
определяют его способность интенсивно увеличивать
скорость движения. От этих свойств во многом
зависит уверенность водителя при обгоне, проезде
перекрестков. Особенно важное значение тяговая
динамика имеет для выхода из аварийных ситуаций,
когда тормозить уже поздно, маневрировать не
позволяют сложные условия, а избежать ДТП можно,
только опередив события.
Так же как и в случае с тормозными силами, сила
тяги на колесе не должна быть больше сцепления с
дорогой, в противном случае оно начнет
пробуксовывать. Предотвращает это
противопробуксовочная система (ПБС). При разгоне
автомобиля она подтормаживает колесо, скорость
вращения которого больше, чем у остальных, а при
необходимости уменьшает мощность, развиваемую
двигателем.
Следует отметить, что
тяговая динамичность
автомобиля зависит от его
конструктивных
параметров и качества
дороги.
Из конструктивных
факторов наибольшее
значение имеют:
форма скоростной
характеристики двигателя,
КПД трансмиссии,
передаточные числа
трансмиссии,
масса автомобиля,
обтекаемость автомобиля.
Форма скоростной характеристики. Карбюраторный двигатель имеет
более выпуклую характеристику, чем дизель, что обеспечивает ему
больший запас мощности при той же скорости. Следовательно, будет
больше преодолеваемое сопротивление или развиваемое ускорение.
КПД трансмиссии. КПД трансмиссии оценивает величину
непроизводительных потерь энергии. Уменьшение КПД, вызванное
ростом потерь энергии на трение, приводит к уменьшению силы тяги на
ведущих колесах. В результате снижается максимальная скорость
автомобиля и максимальный коэффициент сопротивления дороги.
Применение в холодное время года летних трансмиссионных масел,
имеющих большую вязкость, приводит к увеличению крутящегося
момента, особенно заметному во время трогания автомобиля с места.
Передаточные числа трансмиссии. От передаточного числа главной
передачи в большой степени зависит максимальная скорость
автомобиля. От передаточного числа первой передачи зависит величина
максимального сопротивления дороги, преодолеваемого при
равномерном движении. Передаточные числа промежуточных ступеней
подбирают таким образом, чтобы обеспечить максимальную
интенсивность разгона.
Увеличение числа передач в коробке улучшает тяговую
динамичность автомобиля. Хотя динамические факторы на
первой и последних передачах в обоих случаях одинаковы,
однако, сравнивая максимальные скорости на различных
дорогах, видим преимущества четырехступенчатой коробки.
Так, на дороге, характеризуемой коэффициентом
сопротивления максимальная скорость автомобиля
характеризуемых штриховой кривой, что вызывает ухудшение
динамичности и топливной экономичности автомобиля.
Масса автомобиля. Повышение массы автомобиля приводит к
увеличению силы инерции и сил сопротивления качению и
подъему и, как следствие, к ухудшению динамичности
автомобиля.
Обтекаемость автомобиля. Для современных легковых
автомобилей характерны строгие прямолинейные
очертания с плавными переходами, однако нередко
зарубежные фирмы в рекламных целях выпускают
автомобили с кузовами вычурной формы, имеющими
необычный внешний вид и создающими повышенное
сопротивление воздуха.
Для уменьшения сопротивления воздуха ветровое
стекло автомобиля располагают наклонно, а
выступающие детали устанавливают так, чтобы они не
выходили за внешние очертания кузова. У гоночных
автомобилей число выступающих частей уменьшают
до минимума, а заднюю часть кузова делают
вытянутой, добиваясь плавного обтекания ее
воздухом.
Силу сопротивления воздуха у грузовых автомобилей
можно уменьшить, закрыв грузовую платформу
брезентом, натянутым между крышей кабины и задним
бортом, или используя специальные щитки
(обтекатели), уменьшающие завихрения воздуха.
