Тормозная: Тормозная система автомобиля

Содержание

Состав тормозных колодок: конструкция и нагрузки

Тормозные колодки – наиболее важный элемент тормозной системы. Именно от них зависит эффективность работы тормозов. Хорошие, правильные колодки будут не только долго и надежно выполнять свои функции, но и сохранят тормозной диск или барабан целым и невредимым долгие годы. Наоборот, плохие, некачественные колодки могут испортить тормозной диск, проделав в нем глубокие канавы, и т. д.

Тормозные колодки для дисковых тормозов

Тормозные колодки бывают разными. Причем речь идет не о конструкции и дизайне, а в первую очередь о материале фрикционных накладок, которые собственно и осуществляют торможение. Фрикционных смесей на сегодня существует превеликое множество. У каждой фирмы своя рецептура и свои ингредиенты. В состав смеси могут входить 15 и более различных компонентов. Их пропорции четко выдержаны. Любое изменение доли того или иного компонента может существенно изменить свойства будущих тормозных накладок, вплоть до их полной неработоспособности.

Основа фрикционной смеси – армирующий компонент. Именно от него зависит прочность, термостойкость и стабильность тормозных свойств изделия. В последние годы сложились устойчивые виды фрикционных изделий, получивших свое название, именно основываясь на их армирующем компоненте. Выделяются асбестовые, безасбестовые и органические (на основе органических волокон) компоненты.

Первые, как видно из названия, в качестве армирующего элемента используют асбест. Вредность этого материала для человека уже стала притчей во языцех. Во многих руководствах по ремонту и обслуживанию автомобилей говорится, что менять асбестосодержащие тормозные колодки и даже снимать колеса (если у вас такие тормоза) необходимо предельно осторожно, заблаговременно позаботившись о защите органов дыхания и зрения.

Безасбестовые представляют собой фрикционный материал, в котором роль армирующего компонента выполняют иные составляющие. Это может быть стальная вата, медная, латунная стружка, различные полимерные композиции и т. д. В бюджетных колодках производители используют смесь органических и неорганических волокон, балансируя между коэффициентом трения, изностойкостью и конечной ценой колодки. Если речь идет о дорогих колодках, хотя и предназначенных для дорожных автомобилей, то производители могут включать гранулы мягких металлов и искусственного графита, кевларовых и карбоновых волокон, таким образом увеличивая термостабильность фрикционного материала.

Самые современные на данный момент фрикционные материалы выполняют на основе органических волокон. У таких колодок наилучшие тормозные свойства. Недаром именно они устанавливаются на современные болиды Формула-1, где нагрузки на тормоза (по меркам городских автомобилей) просто запредельные. Ведь им приходится за считанные секунды или даже доли секунды снижать скорость машины с 300 до 60 км/ч. К сожалению, как и любых высокотехнологичных и наукоемких изделий, стоимость таких колодок доступна лишь таким «денежным» видам автоспорта.

И еще раз вспомним о тепле. Колодки также должны охлаждаться, но, в отличие от дисков, они как раз должны не пропускать тепло через себя. Нагреваясь, сами, они обязательно начнут греть рабочие тормозные цилиндры, а они, в свою очередь, тормозную жидкость, и если она закипит, тормоза перестанут работать, со всеми вытекающими последствиями. Вот почему столь важно обеспечить тепловой барьер между фрикционными накладками и металлической основой тормозной колодки.

Содержание статьи

Нагрузки на передние и задние тормозные колодки

При торможении передние тормозные колодки испытывают основную нагрузку, поэтому они изнашиваются быстрее задних тормозных колодок. Часто приходится слышать, что пока поменяешь задние тормозные колодки, износишь три раза передние тормозные колодки. В принципе, соотношение 1:3 верное.

Многие производители ставят на передние и задние тормозные колодки специальные устройства, предупреждающие об износе этого компонента. Они бывают механические и электронные. В первом случае изношенная задняя или передняя тормозная колодка начинает неприятно скрипеть. Во втором – в случае износа передней или задней тормозной колодки на панели приборов зажигается специальный индикатор.

При замене тормозных колодок лучше поменять все колодки. Например, если вы меняете задние тормозные колодки, то поменяйте колодки сразу на обоих задних колесах. В случае передних тормозных колодок поступайте аналогично. Это позволит избежать ситуации, когда новые и уже износившиеся колодки будут по-разному тормозить колеса, отчего автомобиль будет терять в управляемости.

Фрагменты статьи Ю.Буцкого и В.Карпицкого “О тормозных колодках потребителю – только факты”

Физика безопасности

Тормозные колодки для барабанных тормозов

Фрикционная накладка- важнейшая деталь тормозной колодки. Основные ее задачи- получение необходимых сил трения в процессе торможения и обеспечение стабильности коэффициента трения при изменении скорости вращения тормозного диска и давления в системе. Естественное желание изготовителей автомобилей (как, впрочем, и разработчиков и производителей тормозных накладок)- получение коэффициента трения, близкого к константе при любых условиях эксплуатации. Выполнить это требование нелегко, о чем свидетельствует весь мировой опыт. Можно говорить лишь о поиске оптимального сочетания свойств накладки.

Большинство современных тормозных накладок имеет коэффициент трения 0,35-0,45. Почему так? Чем плохи значения 0,28 или, положим, 0,55? С первой цифрой все понятно: заниженные фрикционные свойства приводят к увеличению времени торможения и тормозного пути, что отрицательно сказывается на безопасности. А хороши ли высокие фрикционные свойства? На первый взгляд — да. Но только на первый. На деле же увеличение коэффициента трения сужает диапазон воздействий на педаль от начала торможения до блокировки колес. И начинаются неприятности.

Судите сами: блокировка приводит к скольжению или юзу. Это недопустимо, как минимум, по двум причинам. Во-первых, ухудшаются устойчивость и управляемость автомобиля. Ведь сцепление колес с дорогой становится одинаковым во всех направлениях — что в курсовом, что в боковом. Во-вторых, увеличивается тормозной путь, поскольку сцепление с дорогой при скольжении колес значительно меньше, чем при качении.

Поэтому при высоком коэффициенте трения накладок требуется осторожность в «топтании педали», определенные навыки вождения и быстрая реакция. Особо опасны дороги, где чередуются участки с хорошим и плохим сцеплением колеса. Например, асфальт, гололед, асфальт, снег, снова гололед и это тянется на много километров. Или так: слева асфальт, а справа, ближе к обочине, жидкая грязь. В подобных ситуациях на машинах без ABS торможение может привести к потере управляемости и непредсказуемым последствиям. Такие случаи особенно опасны в условиях интенсивного движения с высокой скоростью.

О конструкции: взаимодействие осей

В подавляющем большинстве случаев на передней и задней осях автомобиля устанавливаются разные тормозные механизмы. Секрет прост: осям требуется неодинаковая эффективность торможения. Сегодня на многих легковых автомобилях и легких грузовиках наиболее распространена система Д-Б — то есть с дисковыми механизмами на передней оси и барабанными — на задней. Тормозные накладки в этих схемах различны — и по технологии изготовления и по набору компонентов фрикционной композиции. Однако они должны правильно взаимодействовать, то есть иметь согласованные фрикционные характеристики.

Напомним, что опережающая блокировка колес передней оси нарушает управляемость автомобиля, а опережающая блокировка колес задней оси приводит к потере устойчивости, провоцируя занос и опрокидывание. Поэтому эффективность торможения каждой из осей должна находиться строго в своих рамках — это и есть основа безопасности. Коэффициент трения зависит от давления между накладкой и контртелом (диском или барабаном), от скорости и, конечно, от температуры.

Более стабильными являются дисковые тормозные механизмы. Они в меньшей степени теряют эффективность с ростом указанных факторов. Кроме того, им не так страшно попадание воды, масла и грязи на поверхности трения. А вот накладки барабанных тормозов более капризны. Многие знакомы с ситуацией, когда после форсирования большой лужи барабанные тормозные механизмы просто-напросто перестают работать. При интенсивном пользовании тормозами эффективность торможения каждой из осей автомобиля изменяется — причем (внимание!) не пропорционально друг другу. Отсюда видно, сколь легко может быть нарушено правильное взаимодействие передних и задних механизмов в процессе торможения.

Тормозная система автомобиля: устройство, назначение и принцип действия тормозов

Одной из самых важных систем в автомобиле, является система торможения. При ее неисправности автомобиль становится смертельно опасным как для водителя, едущих с ним пассажиров, так и для всех остальных участников дорожного движения, включая вездесущих пешеходов. Поэтому исправность тормозной системы автомобиля - залог сохранности не только здоровья, но и жизни.

Тормозная система автомобиля предназначена для замедления или осуществления полной остановки транспортного средства. В тормозную систему входит ряд составных частей – это тормозные колодки, шланги, тормозные цилиндры, вакуумный усилитель, барабаны или диски.

Все современные автомобили оборудуются фрикционными тормозами. В основе работоспособности фрикционных тормозов используется сила трения неподвижных деталей механизма о подвижные.

Тормозная система разделяется на два вида: рабочая, которая предназначена для снижения скорости и остановки автомобиля и стояночная, которая используется для того, чтобы удержать автомобиль на неровной поверхности (ручник, но в современных автомобилях бывает и автоматический стояночный тормоз). Согласно требований, которые предъявляются странами, входящими в ЕЭС, рабочей и стояночной тормозной системами должен быть оборудован каждый производимый автомобиль.

Обеспечить безопасную эксплуатацию транспортных средств без высоко-эффективной и крайне надежной тормозной системы не представляется возможным. Перед инженерами, работающими в автомобилестроении, постоянно стоит задача совершенствования тормозных систем. Многие из этих усовершенствований, к сожалению, предлагаются только в дополнительных опциях к автомобилю или только в дорогих комплектациях, за которые приходится платить больше. Но стоит ли экономить на собственной безопасности? Это решает каждый автолюбитель самостоятельно.

Принцип действия тормозной системы

Схема подготовлена по материалам automn.ru и systemsauto.ru

  1. трубопровод контура «левый передний-правый задний тормозные механизмы»
  2. сигнальное устройство
  3. трубопровод контура «правый передний - левый задний тормозные механизмы»
  4. бачок главного тормозного цилиндра
  5. главный тормозной цилиндр
  6. вакуумный усилитель тормозов
  7. педаль тормоза
  8. регулятор давления
  9. трос стояночного тормоза
  10. тормозной механизм заднего колеса
  11. регулировочный наконечник стояночного тормоза
  12. рычаг привода стояночного тормоза
  13. тормозной механизм переднего колеса

При нажатии на педаль тормоза в тормозной системе создается давление, которое усиливается вакуумным усилителем и передается через тормозные шланги на неподвижные части тормозного механизма - колодки.

Тем самым тормозные колодки приводятся в движение и либо зажимают тормозной диск (в дисковых тормозах), либо упираются в стенки барабана (в тормозах барабанного типа), что обеспечивает торможение.

Дисковые тормоза хотя и более дорогие, но более надежные, поэтому барабанные тормоза используются лишь на задних колесах бюджетных автомобилей.

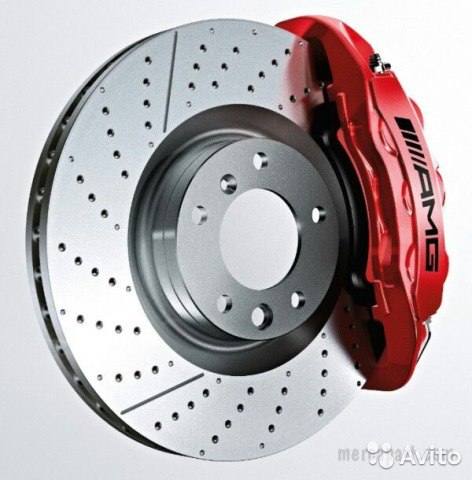

Схема дисковых тормозов

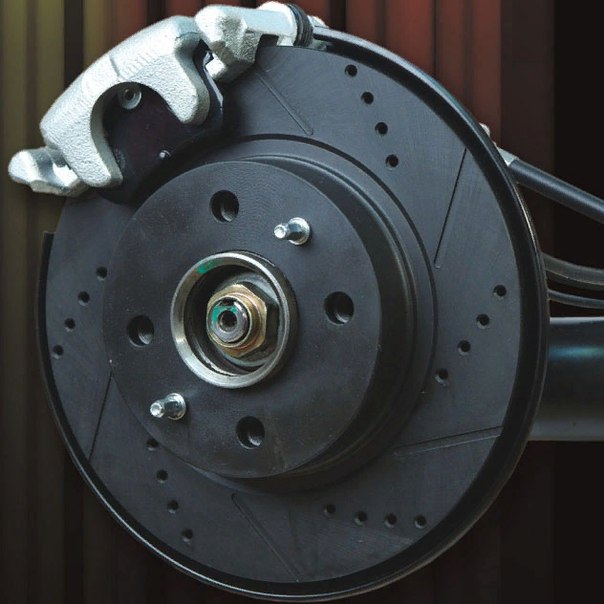

Дисковый тормозной механизм состоит из тормозного диска, который закреплен на колесе и вращается вместе с ним, двух неподвижных колодок, которые установлены внутри суппорта по обе стороны от тормозного диска.

Суппорт крепится на кронштейне. На суппорте, в его пазах также крепятся рабочие цилиндры, которые во время торможения прижимают тормозные колодки к диску.

Тормозные колодки после отпускания педали тормоза возвращаются в исходное положение пружинными элементами.

Тормозной диск в процессе торможения, под воздействием сил трения сильно нагревается. Охлаждение тормозных дисков происходит за счет конвективного омовения потоком воздуха. Для улучшения отвода накапливаемого диском тепла в нем делаются специальные отверстия и в этом случае диск является вентилируемым. Для еще большего повышения эффективности процесса торможения и нивелирования последствий перегрева диска на спортивных и скоростных автомобилях устанавливают тормозные диски, изготовленные с применением специальных керамических материалов.

Тормозной привод служит для обеспечения управления всеми составляющими тормозного механизма. В современных тормозных системах применяются такие типы тормозных приводов: механический, пневматический, гидравлический, электрический и комбинированный.

Механический привод применяется в стояночной тормозной системе (ручник). Механический привод - это система тяг, тросов и рычагов, которые служат для соединения рычага стояночного тормоза с тормозным механизмом задних колес автомобиля.

Существует также система механического привода стояночного тормоза, приводимая в действие с помощью ножной педали.

Гидравлический привод является наиболее распространенным типом привода в рабочей системе тормозов. Конструкция гидравлического привода включает: педаль тормоза, главный тормозной цилиндр, вакуумный усилитель тормозов, рабочие цилиндры, шланги и трубопроводы.

Принцип работы гидравлического привода тормозов описан чуть выше.

Для обеспечения надежности тормозной системы работа гидравлического привода организуется по двум (как правило) независимым контурам. При поломке одного контура, его функции берет на себя другой контур. Рабочие контуры могут дублировать функции друг-друга либо выполнять часть какую-то часть функций второго контура. Возможно также и выполнение каждым контуром строго своих функций. Наиболее распространенной является диагональная схема работы контуров.

Пневматический привод используется преимущественно в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод, как следует из названия, представляет собой сочетание (комбинацию) двух видов привода (электропневматический, например).

Далее скажем пару слов о дополнительных системах, которые делают автомобиль более безопасным...

Анти-блокировочная система ABS, предназначается для предотвращения блокирования колес автомобиля во время очень сильного нажатия на педаль тормоза, что позволяет избежать движения юзом, и сохранить контроль над автомобилем. В состав системы ABS (Antilock Brake System) входят три элемента – это датчик измерения скорости, который устанавливается на каждом колесе, модулятор давления тормозной жидкости и блок управления системой ABS.

Система TCS создана на основе системы ABS и предназначена для предотвращения пробуксовывания колес во время слишком резкого старта или на скользкой дороге. Система (Traction Control System) существует и под названиями: ASR, ASC, ETS. Она отличается от системы ABS только наличием модифицированного блока управления.

ESP. Еще одной полезной системой, которая может устанавливаться на автомобиле, является система электронной стабилизации колес ESP. Эта система работает в повороте, причем его угол и скорость не имеют значения, при возникновении заноса задней оси автомобиля, ESP (Electronic Stability Program) обеспечивает подтормаживание переднего наружного колеса. В такой ситуации образуется стабилизирующий момент, возникающий между колесами автомобиля, который возвращает движущийся автомобиль на безопасную траекторию.

Видео: принцип работы тормозной системы

Вспомогательная тормозная система: назначение и виды

Тормозная система автомобиля служит для снижения его скорости или полной остановки.

По назначению выделяют следующие типы тормозных систем: рабочую, резервную и стояночную.

1. Рабочая (основная) тормозная система предназначена для снижения скорости движения автомобиля и для его остановки. Часть системы, которая переносит усилие с педали тормоза на тормозные колодки, называют тормозным приводом.

а. Механический привод осуществляется при помощи тросов и рычагов: механический, пневматический, гидравлический и комбинированный. Из-за его малой эффективности и неудобства обслуживания в современном автомобилестроении практически не используется. Существуют различные виды тормозных приводов.

б. Пневматический привод в своей работе использует разрежение воздуха. В настоящее время распространен на грузовиках и автобусах.

в. Гидравлический привод приводится в действие благодаря жидкости на основе спирта, гликоля или силикона. Распространен повсеместно.

д. Комбинированный привод использует несколько типов энергоносителей и, ввиду своей сложности, не применяется без крайней необходимости.

2. Резервная (запасная) тормозная система включается при неисправности рабочей системы. В современном автомобилестроении, как правило, выполнена не автономно, а в составе одной из частей рабочей системы.

3. Стояночная тормозная система, в первую очередь, служит для предотвращения нежелательного самопроизвольного движения автомобиля во время стоянки.

Кроме того, ее используют для облегчения трогания в гору, при длительной остановке в «пробке», для ухода в управляемый занос или при полном отказе рабочей тормозной системы.

Эта система может быть реализована механическим способом (тросы к задним колесам или к трансмиссии) или посредством гидравлики.


История развития тормозных механизмов.

Самый примитивный тормозной механизм, использовавшийся в гужевых повозках,представлял собой деревянную колодку, затормаживающую непосредственно рабочую поверхность колеса.

Эта колодка приводилась в рабочее положение ручным рычагом.

Этот механизм посредством колодок воздействовал на металлический обод колеса и приводился в действие тросами. Ближайший современный аналог — это тормозные механизмы велосипедов.С распространением резиновых шин данный способ торможения стал абсолютно неэффективным, что привело к появлению клещевого колодочного тормоза.



Параллельно с колодочным тормозом появился ленточный механизм.

Гибкая металлическая лента охватывала тормозной барабан. При торможении, посредством рычагов, лента натягивалась, что приводило к затормаживанию колес. Данная система довольно долго использовалась еще и в качестве стояночного тормоза.

В 1910-20-х годах стали появляться барабанные тормоза, которые по своему принципу работы соответствуют современным. Однако, за это время существенно изменились тормозные приводы, пройдя свой путь от раздельного механического до совмещенного гидравлического. Впервые гидравлическая система была применена в 1921 году Малкольмом Локхидом.

Примерно в конце 1920-х конструкторы начали реализовывать системы, снижающие усилие на педаль тормоза. Ввиду сложности конструкции, усилители тормозов использовались только на автомобилях класса люкс.

Их широкое распространение пришлось на 1950-е годы. Этому развитию послужило увеличение скоростных характеристик и динамических качеств автомобилей.

В конце 1950-х начали серийно устанавливать дисковые тормоза. В данной системе колодки прижимаются не к внутренней поверхности барабана, а к наружным плоскостям диска. Этот тормоз конструктивно проще барабанного, обладает лучшей эффективностью, меньшей массой, и он проще в обслуживании. В усовершенствованном виде такие тормоза используются до сих пор.


Гидравлическая тормозная система.

Получила распространение в 1930-е годы, как альтернатива механическим тормозам. Системы того времени отличались простотой своей конструкции. В тормозном приводе использовались: главный тормозной цилиндр, тормозные трубки и 2 рабочих цилиндра (по одному на каждое заднее колесо). В качестве жидкости использовалось растительное масло. Совершенствование данной системы проходило сразу в нескольких направлениях. Улучшение качества энергоносителя — переход от жидкости на основе растительного масла к жидкости на основе спирта и глицерина, а затем к гликолевым и силиконовым жидкостям. Следующее улучшение — практически повсеместное появление усилителя тормозов — сначала гидро-вакуумного, затем вакуумного. И самое важное нововведение — появление двухконтурной тормозной системы. Дело в том, что при потере герметичности любого из элементов одноконтурной системы, тормоза полностью теряли свою работоспособность. Если же сломается какой-либо элемент двухконтурной системы, то в качестве резервной тормозной системы продолжит работать один из контуров.


Двухконтурная гидравлическая тормозная система.

Существует несколько основных способов разделить тормозную систему на контуры: поосевой, диагональный и полный. Рассмотрим каждый подробнее.

1. Поосевая система — один контур на передние колеса, второй контур — на задние. Это наиболее простой способ, часто применяемый на автомобилях классической компоновки, например, ВАЗовская «классика». К его достоинствам можно отнести отсутствие увода в сторону при торможении с одним рабочим контуром. Однако, есть важный недостаток — при обрыве переднего контура эффективность торможения значительно падает (примерно на 65%).

2. Диагональная система — один контур на переднее левое и заднее правое колеса, второй контур — на переднее правое и заднее левое. К положительным сторонам этого способа можно отнести равномерное распределение нагрузки между контурами. То есть, не зависимо от того, какой контур выйдет из строя, эффективность торможения упадет ровно на 50%.

Главный недостаток — увод от прямолинейного движения при торможении после обрыва одного из контуров. Это связано с тем, что эффективность работы передних тормозных механизмов значительно выше, чем в задних. Данный тип разделения применим в большинстве современных автомобилей.

3. Полная система — значительно сложнее двух предыдущих. Один из контуров работает на все 4 колеса, второй контур — только на передние. При этом, передние тормозные механизмы имеют минимум по 2 полностью независимых цилиндра. Система нашла свое применение на автомобилях Москвич, Волга, Нива.

Выше говорилось, что эффективность передних тормозов легковых автомобилей значительно выше, чем в задних. Поскольку при торможении автомобиля центр тяжести смещается вперед, нагрузка на переднюю ось возрастает, а на заднюю ось — уменьшается. Соответственно задние колеса имеют худшее сцепление с дорогой, чем передние и при большом тормозном усилии могут сорваться в юз. Это особенно опасно на скользкой дороге или при торможении во время прохождения поворота.

Один из самых простых способов борьбы с этой проблемой — применение на задней оси автомобиля тормозных систем со сниженной эффективностью. Например, на переднюю ось устанавливаются тормозные диски на 14 дюймов, а на заднюю — на 12. Более надежный способ — применение регулятора тормозных усилий. Впервые в отечественном автомобилестроении данный элемент применен на Жигулях ВАЗ-2101. Принцип его работы был не совсем понятен рядовым автолюбителям, поэтому его в народе прозвали «колдун». Регулятор имеет в своей конструкции клапан, частично перекрывающий тормозную жидкость и снижающий ее давление. Регулятор обычно закрепляют под днищем автомобиля, а от клапана ведут тягу к задней балке. При торможении автомобиля его задняя подвеска разгружается, увеличивается расстояние между днищем и балкой, а тяга перекрывает клапан, снижая тормозное усилие. Существуют регуляторы, снижающие усилие постоянно, не зависимо от загруженности подвески. Такие регуляторы ранее применялись на ВАЗ-1111; в настоящее время нашли применение на корейских автомобилях эконом-класса.


Стояночная тормозная система.

На большинстве современных легковых автомобилей применяют механический стояночный тормоз, представляющий собой рычаг и систему тросов.

Если задние тормоза барабанные, то тросы присоединяются к распоркам колодок. При наличии на задней оси дисковых механизмов, осуществить механический способ подключения стояночной тормозной системы сложно, поэтому часто применяют отдельные барабанные стояночные механизмы.

В автоспорте нашел применение гидравлический тормозной привод. При его применении давление жидкости передается на задний контур поосевой тормозной системы или на задние магистрали диагональной системы (причем, в обход регулятора тормозных усилий). Гидравлический привод обладает большей эффективностью, чем механический, и позволяет точно дозировать усилие. Поэтому его используют для увода автомобиля в управляемый занос. Однако, эта система не подходит для повседневного использования, так как не позволяет оставить машину на длительной стоянке. Дело в том, что давление в системе постепенно снижается и колодки отпускаются.


Проверка технического состояния тормозных систем.

Для проверки стояночной системы в «гаражных» условиях рычаг затягивают до упора, включают первую передачу и плавно отпускают сцепление. Если система работает, то двигатель заглохнет.



Проверка рабочей тормозной системы в «домашних» условиях малоэффективна. Ее начинают с осмотра. Оценивают уровень тормозной жидкости в бачке, проверяют систему на отсутствие подтеков жидкости. При нажатии педали тормоза во время движения, должны блокироваться все колеса. При этом автомобиль не должно вести в сторону, недопустимы вибрации педали тормоза и ее провалы, срабатывание тормоза не с первого «качка», появление посторонних скрипов и увеличение тормозного пути.

Для более точной диагностики необходимо обращаться в сервисный центр. Полную проверку необходимо проводить не реже, чем через каждые 50000 км.

Вспомогательная тормозная система — Энциклопедия журнала "За рулем"

Вспомогательная тормозная система, ограничивающая скорость движения автомобиля на длительных спусках, выполняется не зависимой от других тормозных систем. Транспортное средство при движении под уклон начинает постепенно разгоняться, достигая скорости, опасной с точки зрения водителя для безопасного движения. Водитель притормаживает, используя рабочую тормозную систему, снижая скорость до безопасной. Через некоторое время автомобиль вновь разгоняется и цикл притормаживания повторяется. За путь движения с перевала длиной 5–20 км циклы притормаживания рабочей системой многократно повторяются. Это сопровождается износом шин, тормозных накладок и — самое главное — увеличением температуры тормозных механизмов, в первую очередь тормозных накладок. При разогреве накладок тормозных механизмов снижается коэффициент трения накладки о тормозной барабан, а следовательно, и тормозная эффективность тормозного механизма. В результате эффективность торможения автомобиля в начале спуска с горы и в конце, при прочих равных условиях, совершенно различная. Резкое ухудшение тормозных свойств автомобиля с горячими тормозными механизмами может привести к дорожно-транспортному происшествию с тяжелыми последствиями.
Поэтому была разработана для тяжелых автомобилей и автопоездов такая тормозная система, которая обеспечивает длительное движение на спуске с небольшой постоянной скоростью без использования (и разогрева) механизмов рабочей тормозной системы. Последние должны оставаться в холодном состоянии и готовности выполнить в любой момент торможение с максимальной эффективностью.
Такой системой является вспомогательная (второе название — износостойкая) тормозная система. Вспомогательная система не может снизить скорость автомобиля до нуля.
По нормативным документам эффективность вспомогательной тормозной системы считается достаточной, если на уклоне в 7 % длиной 7 км скорость автомобиля поддерживается на уровне (30±5) км/ч.
Конструктивно вспомогательная тормозная система выполняется сейчас тремя способами: моторный тормоз, гидравлический тормоз-замедлитель и электрический тормоз-замедлитель. Следует иметь в виду, что в качестве тормоза-замедлителя на каждом автомобиле можно использовать двигатель, работающий на режиме холостого хода (так называемое торможение двигателем). Тормозной момент, создаваемый в этом случае двигателем, увеличивается при включении низших передач в коробке. Однако тормозной момент, развиваемый двигателем, работающим на холостых оборотах, небольшой и не обеспечивает необходимого замедления автомобиля большой массы.
Более эффективный моторный тормоз (горный тормоз) представляет собой двигатель автомобиля, оборудованный дополнительными устройствами выключения подачи топлива и поворота заслонок в выпускном трубопроводе, создающих дополнительное сопротивление. При торможении водитель с помощью пневматического привода поворачивает заслонку в трубе глушителя в закрытое положение и перемещает рейку топливного насоса высокого давления в положение нулевой подачи топлива в двигатель. Вследствие этих действий двигатель автомобиля глушится (но вращение коленчатого вала не прекращается) и становится невозможным выпуск воздуха из цилиндров через выпускной тракт. В такте выпуска поршень стремится вытолкнуть воздух через выпускной трубопровод. При этом поршень испытывает сопротивление, многократно сжимая воздух. Следствием этого сопротивления перемещению поршня является замедление вращения коленчатого вала, и, следовательно,передача от него через трансмиссию тормозного момента к ведущим колесам автомобиля.

Гидравлический тормоз-замедлитель:
1— корпус;
2 — лопастное колесо

Гидравлический тормоз-замедлитель представляет собой устройство из двух лопастных колес, не связанных жестко друг с другом, но расположенных друг напротив друга на небольшом расстоянии. Лопастные колеса установлены в отдельном корпусе или встроены в гидромеханическую передачу (ГМП). Одно лопастное колесо установлено на вале трансмиссии, например на карданном, и вращается вместе с ним, а второе колесо неподвижно и соединено с корпусом тормоза. Для создания сопротивления вращению карданного вала корпус с помощью специального насоса наполняется маслом. Масло разгоняется лопастями вращающегося колеса, перетекает на лопасти неподвижного колеса, где его скорость резко замедляется и затем повторно поступает на лопатки вращающегося колеса. При попадании масла на лопатки быстро вращающегося лопастного колеса вращение последнего замедляется, а образующийся тормозной момент через трансмиссию подводится к ведущим колесам автомобиля. Нагреваемое в корпусе тормоза-замедлителя масло охлаждается в специальном радиаторе. Для выключения тормоза масло удаляют из корпуса. Гидрозамедлитель может обеспечить несколько ступеней интенсивности торможения, если устанавливается перед коробкой передач. Чем ниже передача, тем эффективнее происходит торможение.

Электрический тормоз-замедлитель:
1 — ротор;
2 — обмотки статора

По аналогичному принципу работает и электрический тормоз-замедлитель. На автомобилях с механической трансмиссией он выполняется в отдельном корпусе. С карданным валом или любым другим валом трансмиссии соединен вращающийся ротор замедлителя, а в корпусе закреплены неподвижные обмотки статора. При подаче напряжения на обмотки статора возникает магнитное силовое поле, препятствующее свободному вращению ротора. Образующийся тормозной момент через трансмиссию подводится к ведущим колесам автомобиля, аналогично гидравлическому тормозу-замедлителю.
Также следует отметить, что на прицепах и полуприцепах при необходимости также может устанавливаться тормоз-замедлитель. Он может быть электрического или гидравлического типа. Для этого одна из осей конструктивно должна быть выполнена с полуосями, между которыми устанавливается замедлитель. Включение и выключение замедлителя производится водителем из кабины тягача.

☰Принцип работы пневматической тормозной системы автомобиля

Пневматический тормозной привод - вид конструкции тормозной системы, которая использует в качестве энергоносителя сжатый воздух. Пневматические тормоза используют в разных видах транспорта:

  • пассажирские автобусы;
  • грузовые коммерческие автомобили;
  • специализированная техника - грейдеры, бульдозеры, погрузчики, автокраны, другие крупно- и малогабаритные спецсредства;
  • железнодорожный транспорт.

Тягач DAF XF105 - пример грузовика с пневматическими тормозами

Нас интересует именно автомобильный вариант пневматического тормозного привода. В статье мы расскажем о:

  • видах пневматических тормозных систем;
  • конструкции и принципе работы пневмопривода;
  • основных преимуществах и недостатках пневматики в сравнении с гидравлическими тормозами;
  • неисправностях, которые возникают в работе пневмотормозов, признаках и последствиях поломок, а также дадим полезные советы как продлить срок службы тормозной системы.

Классификация пневматических тормозных систем

Пневматический тормозной привод используют отдельно или в комплексе с другими системами (примеры - комбинированные тормозные системы электропневматического или пневмогидравлического типа).

Пневматические тормозные системы также классифицируют по количеству рабочих контуров-магистралей. Встречаются 3 вида систем:

  • одноконтурные;
  • двухконтурные;
  • многоконтурные.

Большой выбор тормозных суппортов

Перейти

Одноконтурные системы. Особенность - магистрали на передние и задние колеса объединены в одну ветку, а интенсивность потока сжатого воздуха контролирует один тормозной кран. Одноконтурная модель пневматической тормозной системы - устаревший тип конструкции, который в большинстве случаев встречается только на старых моделях грузовых автомобилей и автобусов.

Двухконтурные системы. Отличия понятны из названия - магистрали тормозной системы автомобиля разделены на две ветки. Одна ветка передает сжатый воздух на передние колеса, вторая - на задние. Поток энергоносителя контролируют два тормозных крана - по одному на каждый контур магистралей. Двухконтурная конструкция надежнее, чем одноконтурная. Если вышла из строя ветка задней оси, передние тормозные узлы продолжают функционировать и наоборот.

Многоконтурные системы. Особенность - сложная, но эффективная и надежная конструкция. Многоконтурные пневматические системы встречаются в крупных грузовых автомобилях и состоят из трех и больше контуров. Многоконтурная тормозная пневмосистема увеличивает устойчивость, облегчает управление и остановку грузовика.

Конструкция пневматической тормозной системы

Конструкция пневматического тормозного привода примерно одинаковая для всех видов автомобилей. Отличаться могут отдельные узлы и элементы.

Общий вид пневматической тормозной системы: 1 - двухсекционный тормозной кран, 2, 6 - тормозные камеры (силовые цилиндры), 3 - предохранительный клапан, 4 - регулятор давления, 5 - компрессор, 7 - кран отбора воздуха, 8 и 9 - разобщительный кран с соединительной головкой, 10 - ресиверы (воздушные баллоны), 11, 12 - тормозные барабаны в сборе.

Компрессор. Нагнетает воздух в ресиверах (баллонах). Компрессор устанавливают в переднюю часть автомобиля возле блока двигателя. Агрегат работает от клиновидного ремня, который соединяет шкив компрессора и шкив радиаторного вентилятора.

Ресиверы или баллоны. В ресиверах хранится запас сжатого воздуха. Пневматические тормоза оборудованы двумя ресиверами. Первый баллон, который в народе называют “мокрым”, оборудован предохранительным клапаном и краном для слива конденсата. На втором ресивере есть только кран для слива конденсата. Предохранительный клапан, который контролирует давление во втором баллоне, установлен дальше по магистрали в тормозном кране.

Предохранительный клапан. Защищает систему от перегрузки и сбрасывает избыточное давление. Количество защитных клапанов зависит от типа конструкции и количество контуров магистралей.

Регулятор давления. Контролирует и поддерживает оптимальное давление в системе, а при необходимости впускает или выпускает воздух в устройство разгрузки компрессора.

Тормозной кран. Комбинированный поршневой узел, который распределяет потоки сжатого воздуха по системе, последовательно заполняет энергоносителем все контуры пневмосистемы и тормозные камеры. Тормозной кран - связующий узел между ресиверами и тормозными цилиндрами колес. Количество тормозных кранов в пневматической системе зависит от количество контуров.

Осушитель воздуха. Выделяет пары воды и другие примеси (например, пары масла) из всасываемого воздуха. В современных моделях автомобилей осушитель совмещен с регулятором давления, поэтому последний как отдельный узел отсутствует.

Тормозные узлы с силовыми цилиндрами (тормозными камерами). Установлены на колесах автомобиля, отвечают за остановку транспортного средства. Каждый узел оборудован тормозным цилиндром, в который по трубопроводу под давлением поступает воздух и который прижимает тормозные колодки к барабану.

Разобщительный кран. Элемент встречается только в тягачах с прицепами. Через кран пневматическую тормозную систему тягача соединяют с тормозной магистралью прицепа. Кран объединяет две системы, увеличивает устойчивость и управляемость автомобиля, уменьшает риск заноса прицепа при торможении.

Пневмоусилители. Агрегаты увеличивают показатели давления до необходимого уровня и уменьшают нагрузку на компрессор. Количество усилителей отличается в различных моделях автомобилей.

Трубопровод. Система труб и шлангов соединяет все узлы и элементы. Количество ответвлений трубопровода зависит от количества контуров пневматической тормозной системы.

Педаль тормоза. Элемент передает усилие на поршни тормозного крана и открывает каналы для сжатого воздуха от ресиверов на тормозные камеры колес.

Рычаг ручного тормоза.

Измерительные приборы и датчики. Контролирующие элементы, по которым водитель следит за состоянием и работоспособностью тормозной системы. К ним относятся датчики, которые находятся в ресиверах и тормозных камерах, и двухстрелочный манометр. Одна стрелка манометра показывает давление в баллонах, а вторая - в тормозных камерах. В старых моделях автомобилей манометров было два и каждый отвечал за свой узел.

Принцип работы и функционал пневматического тормозного привода

Главная и единственная функция любой тормозной системы - вовремя остановить автомобиль не зависимо от условий и внешних факторов. Неважно, нужно плавно остановить авто перед перекрестком или резко затормозить из-за неожиданно возникшей преграды - автомобиль должен остановится без ущерба для водителя, транспортного средства, других участников дорожного движения.

Рассмотрим основные этапы и процессы, которые происходят в пневматической тормозной системе.

Пневмокомпрессор для автомобилей МАЗ с двигателем OM 906 LA

Компрессор тормозной системы - приводной агрегат, который работает только когда запущен двигатель. Через воздушный фильтр в компрессор поступает воздух, который агрегат через регулятор давления закачивает в ресиверы.

Регулятор давления, который расположен либо как отдельный узел, либо встроен в осушитель, контролирует и оптимизирует давление воздуха, а когда ресиверы заполнены полностью, обеспечивает холостой ход компрессора. Если регулятор давления не работает, его подменяет предохранительный клапан.

Ресиверы системы соединены последовательно. В нижней части первого баллона находится спускной кран, через который из энергоносителя выводится конденсат и пары масла. Второй баллон соединен с краном, который оборудован регулятором давления и предохранительным клапаном. Последние сбрасывают лишний воздух и нормализуют давление в системе, если оно превышает допустимое.

Большой выбор тормозных суппортов

Перейти

Тормозной кран контролирует и перенаправляет поток сжатого воздуха в камеры силовых цилиндров, которые находятся в тормозных узлах колес. В одноконтурной системе за передние колеса автомобиля отвечает нижний цилиндр крана, а за задние колеса тягача и колеса прицепа (если есть) - верхний цилиндр. Пневматические тормоза прицепа присоединяют к автомобилю через разобщительный кран и соединительную головку.

Когда водитель нажимает педаль тормоза, тормозной кран открывает доступ для сжатого воздуха, который из ресиверов поступает в тормозные камеры колес. В цилиндрах увеличивается давление, разжимные кулаки прижимают колодки к тормозным барабанам колес и останавливают автомобиль. Когда водитель отпускает педаль, клапаны тормозных камер колес выводя воздух и колодки возвращаются в исходное положение.

Пневматический барабанный тормозной узел в сборе на автомобиле

Водитель может следить за состоянием пневматической тормозной системы по манометру, который показывают давление сжатого воздуха в ресиверах и тормозных камерах. Манометр соединен с датчиками давления, которые передают данные на приборную панель в кабину водителя.

Преимущества и недостатки пневматики

Пневматическая и гидравлические тормозные системы - это два аналоговых тормозных привода, каждый из которых обладает своими преимуществами и недостатками. Первый тип привода используют в основном в тяжелых автомобилях, а второй чаще встречается на транспортных средствах повседневного использования.

Чем пневматические тормоза лучше гидравлических:

  • когда водитель отпускает педаль тормоза, сжатый воздух не возвращается обратно в систему, а выходит через клапаны сброса в атмосферу;
  • пневматическая система экономичнее, так как использует сжатый воздух, который компрессор забирает из атмосферы;
  • воздух меньше изнашивает систему, чем жидкостный наполнитель;
  • сжатый воздух - нейтральная среда, поэтому вероятность того, что энергоноситель потеряет свойства, гораздо меньше. Гидравлические смеси для тормозных систем сильно отличаются друг от друга по составу, смешивать их нельзя, а вывести из строя систему может любая посторонняя примесь;
  • пневматическая тормозная система легче переносит температурные перепады как окружающей среды, так и внутри системы. Гидравлический энергоноситель может закипеть или замерзнуть от резкого скачка температуры, в результате тормоза ломаются;
  • пневматика меньше боится мелких утечек, так как компрессор работает все время и в случае утечки рабочего газа быстро восполнит недостачу.

Однако и у гидравлики есть свои преимущества:

  • гидротормоз срабатывает быстрее за счет того, что энергоноситель обладает высокой плотностью и не сжимается, как воздух;
  • у гидравлического привода конструкция значительно проще, чем у пневматической тормозной системы
  • гидравлический привод функционирует как отдельная система в отличие от пневматического, в котором работа компрессора зависит от работы двигателя;
  • несмотря на то, что пневматические тормоза срабатывают быстрее, КПД гидравлических тормозов выше за счет меньшей потери энергии при перемещении энергоносителя по трубопроводу.

Ну и самое главное отличие между гидравликой и пневматикой - цена на запчасти и агрегаты. Хотя тяжело сравнивать, например, стоимость тормозного суппорта легкового автомобиля и барабанный тормоз тяжелого тягача, как минимум из-за большой разницы в габаритах и конструкции.

Именно благодаря отличиям между двумя видами тормозных приводов каждый из типов занимает свою нишу и практически не конкурирует с аналогом.

Неисправности пневматической тормозной системы. Причины и признаки поломок. Как продлить срок службы тормозов

Основные неисправности пневматической тормозной системе:

  • тормоза автомобиля не реагируют на нажим педали или реагируют с большим опозданием. Причины - сжатый воздух выходит через трещину в трубопроводе или ресивере, вышел из строя компрессор. Неисправности возникают в результате резкого удара, который повредил пневмосистему, постепенного износа привода, разрыва приводного ремня, который запускает компрессор. Выход - обратиться на диагностику  на станции техобслуживания;
  • увеличился тормозной путь автомобиля. Причины также могут быть разные. Например, разболталась педаль тормоза, износились тормозные колодки или барабаны, поврежден один из контуров магистрали. Неисправности возникают в результате естественного износа, резкого перепада давления или неправильной работы перепускных клапанов и тормозных кранов. Решение - посетите автосервис и пройдите диагностику пневмотормозов;
  • занос прицепа во время торможения. Проблема говорит о неисправности разобщительного клапана, который соединяет пневмосистему тягача и тормозные камеры прицепа. В результате, когда водитель тормозит, воздух поступает только в тормозные камеры, а прицеп продолжает движение. Выходит, что прицеп и тягач начинают двигаться навстречу друг другу, в результате чего прицеп как более длинный и менее устойчивый объект ведет в сторону. Чтобы устранить поломку, достаточно заменить разобщительный кран;
  • автомобиль ведет в сторону при торможении. Причина - тормоза работают несинхронно, колеса тормозят в разное время, и автомобиль может занести. Проблема возникает, когда неравномерно изнашиваются тормозные колодки и барабаны или одна из тормозных камер пропускает воздух.

Своевременный ремонт - залог безопасности и комфорта

Чтобы не допустить неисправности, достаточно регулярно проверять состояние тормозной системы автомобиля, следить за показатели манометров и датчиков, вовремя проходить ТО, использовать качественные и подходящие по допускам запчасти, комплектующие и сменные узлы. Именно от отношения водителя к автомобилю зависит срок службы транспортного средства. Это правило, которые должен знать и соблюдать каждый водитель независимо от того, на чем ездит человек - на легковушке или тягаче с прицепом.

Принцип работы тормозной системы

На чтение 5 мин. Просмотров 113

Любая тормозная система нуждается в качественном техническом обслуживании, выполнить которое можно самостоятельно или в автосервисе.

Тормозная система выполняет очень важную функцию в автомобиле. Её неисправность может привести к смерти водителя, пассажиров и окружающих. Поэтому необходимо регулярно производить её проверку. Повседневная эксплуатация машины способствует быстрому износу её механизмов. Своевременное техническое обслуживание позволит уменьшить вероятность несчастных случаев. Тормозная система автомобиля не терпит отлагательств в ремонте и обслуживании. Есть два варианта развития событий: выполнить процедуру самостоятельно или прибегнуть к помощи квалифицированных специалистов. В первом случае просто необходимо знать принцип работы тормозной системы автомобиля.

Виды тормозных систем

Любая тормозная система призвана удержать автомобиль или какой-либо другой механизм в неподвижном состоянии или остановить его в движении. Функция обеспечения безопасности реализована именно за счёт качественной работы системы. Следовательно, её обслуживание должно выполняться на высшем уровне, независимо от того, кто это делает. Есть следующие виды системы:

  • Вспомогательная;
  • Основная;
  • Стояночная;
  • Резервная или запасная.

В зависимости от вида тормозная система автомобиля имеет свои особенности при общности основной выполняемой функции.

Вспомогательная система

Стоит сразу отметить то, что такая тормозная система характерна для автомобилей с большой массой. Она не оказывает жёсткого воздействия на колёса, а лишь создаёт сопротивление движению. Иными словами, чтобы снизить скорость на спусках, нужно задействовать это устройство. На легковом автомобиле достаточно использовать торможение двигателем, которое реализуется посредством включения пониженной передачи при работе на холостых оборотах.

Но для грузовых авто нужно нечто посерьёзнее. На помощь приходят механизмы, существенно замедляющие движение. Среди них могут быть использованы те, которые полностью закрывают выход газов из двигателя. Происходит полная отсечка в топливном насосе высокого давления и мотор оказывается закрытым. Создаётся пневматическое сопротивление воздуха в цилиндрах. Это в значительной степени затрудняет вращение коленчатого вала и связанной с ним трансмиссии, а значит, колёс.

Кроме этой, есть и другие типы. К ним относятся электрические и гидравлические.

Для электрической системы характерно торможение за счёт электромагнитных сил, возникающих при протекании по обмоткам статора тока.

Гидравлическая тормозная система работает под действием масла, поступающего в камеру, где находится колесо с лопастями. При его вращении они создают сопротивление за счёт вязкости масла. Ускорительный процесс грузовых авто требует значительного замедления по той причине, что сила, действующая на него очень велика, т. к. масса большая.

Рабочая система

Рабочая тормозная система получила такое название по причине частого её использования. Практически всё время работы приходится на неё. Она есть у любого даже самого малого автомобиля. Рассмотрим устройство тормозной системы. Она состоит из следующих частей:

  • Главный тормозной цилиндр;
  • Рабочие цилиндры;
  • Тормозные трубки и шланги;
  • Колодки;
  • Тормозные диски или барабаны;
  • Регулятор давления;
  • Педаль тормоза;
  • Усилитель.

При нажатии педали тормоза в главном цилиндре перемещаются поршни, которые толкают жидкость по трубкам к рабочим цилиндрам. За счёт этого происходит перемещение колодок. Они прижимаются к поверхности трения. В роли последней выступает барабан или диск. Поэтому тормоза называют барабанными или дисковыми. Тормозная система современных легковых автомобилей снабжена усилителем. До этого приходилось нажимать на педаль тормоза со значительным усилием. Регулятор давления состоит из четырёх камер. Две из них соединяются с главным цилиндром, остальные две с рабочими цилиндрами задних колёс. Принцип его работы состоит в том, чтобы изменять тормозное усилие на них в зависимости от нагрузки.



Стояночная система

Эта система носит такое название по причине своей способности удерживать автомобиль неподвижным на протяжении длительного времени. Конечно, можно долго держать нажатой педаль тормоза, но это очень неудобно. Стояночный тормоз является очень удобным, особенно, когда приходится проводить время, останавливаясь на спуске. У легкового автомобиля она выполнена на основе рычага и тросов, отходящих к задним тормозным механизмам. Грузовые машины требуют более серьёзной конструкции. Например, есть стояночный тормоз, который приводится в действие за счёт мощных пружин, которые при работе двигателя удерживаются сжатым воздухом, а он нагнетается компрессором. Когда двигатель не работает, то специальный клапан выпускает воздух из камер, и пружины освобождаются. В движении этот клапан закрыт.

Запасная тормозная система

Когда рабочая система выходит из строя, то на помощь ей приходит запасная. Её неотъемлемой частью является ускорительной клапан, который сокращает время срабатывания системы и является ещё одним гарантом безопасности. Ускорительный клапан срабатывает при открытии тормозного крана, при этом впускной клапан открывается, а выпускной закрывается. Поступление и выход воздуха значительно ускоряется, поэтому клапан носит название ускорительный. Клапан ускорительный состоит из следующих элементов:

  • Впускной клапан;
  • Выпускной клапан;
  • Камера управления;
  • Поршень;
  • Пружина;
  • Корпус;
  • Выводы.

Ускорительный процесс происходит за счёт быстрой подачи сжатого воздуха. Это обеспечивается благодаря более коротким и толстым трубкам. Ускорительный клапан может быть заменён полностью или отремонтирован.

Рекомендации

Исправное состояние тормозной системы является залогом вашей безопасности. Необходимо, чтобы ускорительный клапан также был исправен, ведь благодаря ему можно подстраховать себя в случае выхода из строя основной системы. Ускорительный клапан можно отремонтировать путём замены отдельных частей или купить полностью новый.

Необходимо регулярно проверять герметичность системы. При обнаружении утечки воздуха нужно её устранить. Каждый клапан должен срабатывать чётко, без заеданий, иначе, вы рискуете жизнью. Своевременно проводите техническое обслуживание во избежание несчастных случаев. Наибольшему износу подвержены рабочие элементы, такие, как колодки и барабаны (диски), исполнительные механизмы. У легковых автомобилей при износе главного тормозного цилиндра желательно произвести его полную замену. Можно, конечно, попробовать отремонтировать, но это будет мало эффективно. После ремонта нужно тщательно прокачать тормоза, это нужно, что удалить пузырьки воздуха. Нужно следить за состоянием колодок, они не должны быть замасленными.



Тормозная система - определение тормозной системы по The Free Dictionary

Рынок пневматических тормозов: введение Пневматические тормоза - это тип тормозной системы, в которой для остановки транспортных средств используется сжатый воздух. Утечка в тормозной магистрали приведет к потере тормозной жидкости и, в конечном итоге, тормозная система может вообще выйти из строя, сообщает Wyoming Tribune Eagle. Вдова Джейсона Мартинеса, Шейла Мартинес, утверждает, что компания проявила халатность из-за того, что не проверила и не обслужила тормозную систему поезда. С 14 по 25 октября владельцы всех автомобилей A-Class, C-Class, E-Class, S-Class, GLE и GLS, зарегистрированные в период с 1 января 2009 года по 1 января 2015 года, могут посетить сервисные центры Mercedes-Benz и воспользоваться преимуществами проверки тормозной системы, включая состояние тормозной жидкости и тестирование.С 14 по 25 октября владельцы всех A-Class, C-Class, E-Class, S-Class, GLE и GLS, зарегистрированных в период с 1 января 2009 г. по 1 января 2015 г., могут посетить сервисные центры Mercedes-Benz и воспользоваться преимуществами осмотр тормозной системы, включая состояние и тестирование тормозной жидкости. С 14 по 25 октября 2018 года владельцы всех A-Class, C-Class, E-Class, S-Class, GLE и GLS, зарегистрированных в период с 1 января 2009 года по 1 января 2015 года, могут посетите сервисные центры Mercedes-Benz и воспользуйтесь преимуществами проверки тормозной системы, включая состояние тормозной жидкости и тестирование.Это касается нескончаемых сообщений о дорожно-транспортных происшествиях, в которых одной из причин является «отказ» тормозной системы. Если руководствоваться здравым смыслом, это ерунда! HILS - это эффективный инструмент для проектирования, оценки производительности и тестирования подсистем автомобиля, таких как антиблокировочная тормозная система (ABS), активная подвеска и система рулевого управления. Краткое введение в автомобильную тормозную систему » "рассматриваемые автомобили оснащены ножной системой стояночного тормоза, содержащей трос стояночного тормоза, который приводит в действие заднюю тормозную систему", - говорится в заявлении.EHB - это проводная тормозная система, которая импортирует имитаторы хода и дополнительный комплект блока подачи давления, может разъединять главные цилиндры с колесными цилиндрами через управление клапанами.

Как работают тормозные суппорты | HowStuffWorks

Мотоциклы меньше автомобилей и, следовательно, требуют меньшего тормозного усилия. Тем не менее, способность замедляться или останавливаться в некоторых отношениях даже более важна для мотоцикла, чем для других транспортных средств. Как так, спросите вы? Что ж, поскольку водитель в значительной степени незащищен, даже небольшой изгиб крыльев может быть потенциально смертельным.Когда вы едете на мотоцикле, крайне важно избегать аварий. Но какие тормозные суппорты нужны мотоциклу?

Ответ относительно прост - маленький и легкий. В отличие от суппортов большего размера, используемых на некоторых легковых и грузовых автомобилях, тормозные суппорты мотоциклов должны быть небольшими, чтобы не утяжелять велосипед и не мешать водителю. Тормозные суппорты мотоциклов обычно изготавливаются из легких материалов, таких как алюминий, который также имеет

Объявление

имеет дополнительное преимущество - он устойчив к ржавчине.Некоторые мотоциклы больше и мощнее других; очевидно, что этим байкам нужно больше тормозной способности. Много меньше,

Менее мощные велосипеды

по-прежнему используют барабанные тормоза, но большинство более крупных велосипедов теперь имеют дисковые тормоза, особенно на переднем колесе. Для увеличения тормозной способности суппорты на более мощных мотоциклах обычно имеют несколько поршней. У некоторых есть два или даже четыре поршня, в то время как у других может быть до двенадцати поршней в одном суппорте. При относительно небольшом весе большинство мотоциклов на самом деле обладают большей тормозной способностью, чем это абсолютно необходимо, но, как мы упоминали ранее, это неплохая идея, когда вы едете на быстром незащищенном автомобиле.

На мотоцикле передний суппорт крепится к вилке - металлическому узлу, который удерживает передние колеса и подвеску на месте и поддерживает руль. До недавнего времени суппорты крепились к вилкам с помощью болтов, идущих под прямым углом к ​​ротору. В последние годы, с ростом популярности радиальных дисковых тормозов (технология, начавшаяся с гоночных мотоциклов), суппорты крепятся дальше от вилки с помощью болтов, идущих параллельно поверхности ротора.Эти радиально установленные суппорты уменьшают количество вибраций в вилке, вызванных традиционными суппортами.

Поскольку они, как правило, более подвержены воздействию, чем автомобильные суппорты - и поскольку суппорт, вероятно, является самой заметной из всех деталей тормозной системы мотоцикла, - внешний вид мотоциклетного суппорта может быть важен для многих гонщиков. Фактически, краски для тормозных суппортов доступны в автомобильных магазинах и могут использоваться для индивидуальной настройки суппортов вашего мотоцикла. Конечно, эту же краску можно использовать и для автомобильных суппортов.Однако специалисты советуют не хромировать суппорты. Каким бы привлекательным он ни был, хром может вызвать сохранение тепла в суппорте, что приведет к нежелательному выцветанию тормозов.

Далее, давайте выясним, какие характеристики характеризуют хороший тормозной суппорт для грузовика.

brake.de »Startseite

Das Tragen eines Mund-Nasen-Schutzes («Маска») ist im Rathaus verpflichtend. Ebenso sind die Hände an den bereitgestellten Desinfektionsspendern zu desinfizieren und der Mindestabstand zu anderen Bürgern und Mitarbeitern ist einzuhalten.

Weitere Hinweise: "Fragen und Antworten zum Coronavirus"

Wir bitten um Verständnis für diese Maßnahmen.


herzlich Willkommen auf den Internetseiten der
Stadt Brake (Unterweser) .

Nehmen Sie sich ein paar Minuten Zeit und genießen den virtuellen Rundgang, um mehr über unsere schöne Stadt zu erfahren.

Die Seehafenstadt Brake ist die Kreisstadt des Landkreises Wesermarsch und Liegt direkt an der Unterweser im Dreieck zwischen Bremen, Oldenburg und Bremerhaven.

Тормоз - „Das beste Stück Weser“ hat viel zu bieten!

Durch den Seehafen ist Тормоз как Wirtschaftsstandort sehr attktiv. Mit über 6 Mio. Tonnen Jahresumschlag ist Brake der zweitgrößte Hafen in Niedersachsen und ein moderner multifunktionaler Spezialhafen, der durch Schnelligkeit, Flexibilität und eine breite Dienstleistungspalette seine Nischenfunkchen erwischen eurwischen.

Der Hafen Brake verfügt über eine der größten zusammenhängenden Siloanlagen Europas und ist damit Deutschlands größter Importhafen für Futtermittel. Außerdem ist der Hafen Brake das führende Terminal an der deutschen Nordseeküste, wenn es um den Umschlag konventioneller Ladung, insbesondere massenhafter Stückgüter, geht. Neben dem Umschlag von Agriprodukten und den weiteren Massenstückgütern befindet sich im Hafen Brake eines der modernsten Werke zur Herstellung von Speiseölen und –fetten.Ein weltweit agierendes Unternehmen, das führender Verarbeiter für Kunststoffe und Polymer-Lösungen ist, unterhält in Brake ein großes Werk. Auch die Logistikbranche ist в Brake vertreten, ein europaweit agierendes Logistikunternehmen hat в Brake seinen Hauptsitz. Weitere vielfältige mittelständische und kleine Firmen führen von Brake aus erfolgreich ihr Unternehmen.

Für junge Familien stehen in Brake neun Kindertageseinrichtungen, fünf Grundschulen, ein Gymnasium, eine Haupt- und Realschule, als Integrierte Gesamtschule, sowie eine Förderschufule Familienschule bereüinbarkm die, undi förderschufule Familienschule, undi, uu förderschufule.

Für Freizeit- und Kulturaktivitäten sorgen eine vielfältige und lebendige Vereins- und Kulturszene, unser Hallenbad, das «Brommy-Bad», sowie lange Sandstrände und viel mehr.

Тормоз ist eine fahrradfreundliche Stadt. Sie liegt am trustbtesten Fernradweg Deutschlands, dem Weserradweg. Auch Radler der Deutschen Sielroute, entlang der Melkhüs oder des Radrundwegs Unterweser, rasten sehr gerne в Тормоза gemütlicher Innenstadt.

Für das unnachahmliche maritime Flair Brakes sorgen unser Schifffahrtsmuseum, der See- und Binnenhafen, lange Sandstrände und die größte Flussinsel Europas, die Insel Harriersand, die durch die Fatenähre «Erriersand, die durch die Fatenähre« Гунтсхетмон »в районе Дворца фатеномбаритов.

Habe ich Sie neugierig gemacht? Dann entdecken Sie uns nicht nur virtuell. Ich lade Sie herzlich ein, uns zu besuchen und sich von der Vielfalt Тормоза zu überzeugen. Es würde mich freuen, Sie в Тормоз begin zu dürfen.

EBC Automotive Brake Tech - тормозные суппорты

02 Январь 2013 г.

2 января 2013 г.

EBC Automotive Brake Tech - тормозные суппорты

В этом документе EBC Automotive Brake Tech мы будем обсуждать тормозные суппорты.

Тормозные суппорты являются важной частью вашей тормозной системы. Тормозной суппорт - это то, что приводит колодку дискового тормоза в соприкосновение с тормозным ротором и создает тормозное усилие автомобиля.

Заедание суппортов или заедание скользящих частей тормозного суппорта вызовет множество проблем, включая торможение, перегрев тормозов и горячие точки на тормозных роторах, трещины в тормозных роторах и, очень часто, оребрение ротора или истирание ротора, которое проявляется в виде канавок рекордного стиля или ребра на роторе по общей схеме.См. Ниже:

Хотя мелкое оребрение тормозных дисков является довольно распространенным явлением и, как правило, не является причиной для замены тормозного ротора, необходимо понимать причину появления следов оребрения.

В то время как большинство механиков не в состоянии демонтировать и отремонтировать тормозной суппорт, некоторые сервисные работы могут быть выполнены компетентными специалистами или вашим дилером. НЕ пытайтесь восстановить тормозные суппорты, поскольку это ВОПРОС БЕЗОПАСНОСТИ, если вы не обладаете достаточной квалификацией для этого.Следующие ниже примечания помогут людям понять основы правильной работы вашего суппорта.

Существует несколько типов автомобильных тормозных суппортов.

В большинстве автомобилей используется суппорт скольжения с одним поршнем, который имеет один большой поршень на внутренней стороне суппорта, в который входит гидравлическая жидкость. Через механизм ползуна противоположная половина суппорта подтягивается к поршню, прижимающему тормозные колодки к тормозному ротору. Эти известные суппорты скольжения подвержены заклиниванию из-за коррозии в двух областях.


Ротор поврежден из-за изношенных колодок, контактирующих с ротором после того, как колодка претерпела преждевременный износ из-за заедания поршней суппорта или ползуна суппорта.


Накладки на одну сторону автомобиля сильно изношены, другие выглядят нормально. Явный признак одностороннего заедания суппорта.

Направляющие

Наиболее часто в европейских автомобилях эти направляющие ржавчины становятся ржавыми, и свободное движение колодок становится невозможным. При каждой замене тормозных колодок очищайте эти направляющие с помощью проволочной щетки и наносите на них ОЧЕНЬ ТОНКОЕ количество высокотемпературной смазки, следите за тем, чтобы не соприкасаться с тормозными колодками ЛЮБОЙ смазкой или смазкой, которая может испортить тормозные колодки и вызвать ПОЛНАЯ ПОТЕРЯ ТОРМОЗА при движении.




Если колодки не могут свободно скользить по направляющим из-за ржавчины или окалины, то внешняя колодка не отключается, оставаясь в контакте с тормозным ротором после отпускания тормоза, что приведет к перегреву тормозного ротора и возникновению горячих точек на тормозе. ротор, вибрация тормоза и, в конечном итоге, задиры на поверхности тормозной колодки на той стороне тормозной колодки и ротора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
