Справка по механическим КПП VAG

1) Volkswagen Gearbox 002 / Коробка передач 002
Буквенные обозначения версий этой МКПП:
DTP, DTQ, DVM, DWT, DWU, DWV, DWW, DYR, DYS, DYT, DYU, DYV, DYW, DYX, DYY, DYZ, DZA, EDA, EDK, EDL, EFM, EMH, EMJ, FCM, FCN, FHK, FHW, FJQ, FNK, GCG, GCH.

5-ти ступенчатая коробка передач 002 с буквенными обозначениями коробки передач: EMH, FCM, FNK, FJQ, GCG
устанавливалась на автомобили: Volkswagen Polo Classic (9E2), Skoda Fabia (код модели 6Y2, 6Y3, 6Y5), SEAT Cordoba Argentina (9Z3).
5-ти ступенчатая коробка передач 002 с буквенными обозначениями коробки передач: DTP, DTQ, DVM, DWT, DWU, DWV, DWW, DYR, DYS, DYT, DYU, DYV, DYW, DYX, DYY, DYZ, DZA, EDA, EDK, EDL, EFM, EMJ, FCN, FHK, FHW, GCH.
устанавливается на автомобили: Volkswagen Lupo (6X1), Skoda Octavia A4 (1U2), SEAT Arosa (6h2) и ряд других.

2) Volkswagen Gearbox 006 / Коробка передач 006
Буквенные обозначения версий этой МКПП:
CXV, DBU, DBV, DBW, DJY, DKU, DLQ, DTR, EFL, EHU, EVT, FBR, FPD, FQS, FWY, HKZ, HMF.

5-ти ступенчатая коробка передач 006 устанавливалась на автомобили: Volkswagen Sharan (Seat Alhambra, Ford Galaxy) 1995

3) Volkswagen Gearbox 012 / Коробка передач 012
Буквенные обозначения версий этой МКПП:
AKL, AKM, AKN, AKS, ALP, ALR, AMK, AMR, AMS, AMV, AOD, AOE, APL, APM, ATG, ATR, AUF, AWD, AXA, AXB, AXC, AXD, AXE, AXF, AXG, AXH, AXJ, AXP, BAA, BE, BG, CAA, CAC, CCE, CCF, CCG, CDX, CDY, CER, CGS, CGT, CGU, CHH, CMA, CMR, CMS, CNW, CNX, CNY, CNZ, CPA, CPB, CPC, CPD, CPE, CPF, CPH, CPK, CPL, CPY, CSP, CSV, CSW, CSX, CSY, CTD, CTE, CTG, CTJ, CUA, CUR, CUS, CUT, CUX, CUY, CUZ, CVA, CVB, CVC, CVD, CVE, CVF, CVG, CVH, CVJ, CVK, CVL, CVM, CVQ, CWB, CXX, CXY, DBY, DCR, DDB, DDM, DHC, DHD, DHE, DHF, DHG, DHH, DHJ, DHK, DHL, DHM, DHN, DHP, DHR, DHS, DHT, DHU, DHV, DHW, DRE, DVN, DVP, DVQ, DVR, DVS, DVT, DVU, DVV, DVW, DVX, DZU, EDS, EEN, ENW, GBR, GFK, GFL, GFM, HFA.

5-ти ступенчатая коробка передач 01W / 012 с буквенными обозначениями коробки передач: DVZ, FHH, EEN, EMV, EZG, GFY, GFZ, GFN, GFL, GGB устанавливалась на автомобили: Volkswagen Passat B5 / B5 GP (3B), Volkswagen LT (2DH, 2DM), Skoda Superb (3U), Audi A6 C5 (4B), Audi A4 B5 (8D).
5-ти ступенчатая коробка передач 01W / 012 с другими буквенными обозначениями коробки передач устанавливается на автомобили: Audi A4 B6 (8E), Audi A4 B7 (8E), Audi A4 Cabriolet (8H7), Audi 80/90 B3 (8A), Audi 80 B4 (8C), Audi 100, Audi A6 C4 (4A), Audi A8 (4D) и ряд других.

4) Volkswagen Gearbox 020 / Коробка передач 020
Буквенные обозначения версий этой МКПП:
080, 081, 1A, 1E, 2G, 2H, 2Y, 2Z, 3E, 3G, 3R, 4A, 4E, 4K, 4R, 4S, 4T, 4Y, 5B, 5G, 6G, 6H, 6R, 6S, 6T, 6W, 6X, 6Y, 7A, 7B, 7G, 7H, 7N, 7P, 7R, 7S, 8A, 9A, AAC, ACD, ACH, ACN, AEN, AGB, AGH, AGS, AMC, AON, AOP, APW, ASF, ATH, AUA, AUB, AUG, AVX, AVZ, AWY, CBH, CBS, CDJ, CHB, CHC, CHD, CHE, CQA, CQB, CRY, CTC, CYW, CYX, CYY, DDR, DFN, DFP, DFQ, DFR, DFS, DFT, DFU, DFV, DFW, DFX, DFZ, DGD, DGE, DGR, DGT, DMM, EJB, EJC, EJD, EJE, EJG, EJJ, EJK, EJM, EJP, EJR, EJS, EJT, EJU, EJV, FD, FF, FG, FH, FJ, FK, FL, FM, FN, FO, FP, GC, GE, GK, GL, GM, GN, GO, GP, GR, GY, GZ.

5-ти ступенчатая коробка передач 020 устанавливалась на автомобили: Volkswagen Golf 2, Golf 3, Vento, Jetta 3, Caddy.

5) Volkswagen Gearbox 084 / Коробка передач 084
Буквенные обозначения версий этой МКПП:
ADX, AGX, AHK, AKV, AKW, AKX, AKY, APY, AUD, CDK, CED, CEL, CEN, GD, GF, GG, GJ, GS, GT, GU, GV, GW, GX, MW, QP, QQ, QR, QS, QX.

5-ти ступенчатая коробка передач 084 устанавливалась на автомобили: Volkswagen Golf 3, Vento.

6) Volkswagen Gearbox 085 / Коробка передач 085
Буквенные обозначения версий этой МКПП:
AEB, AFA, AGY, AHD, AHL, AHZ, ATV, AUE, AYZ, CCK, CEC, CEE, CEF, CEG, CEH, CEK, CEM, CHL, CHX, CJB, CJC, CJG, CKE, CKM, CKN, CKP, CKR, CKS, CKT, CLJ, CMC, CNU, CPZ, CRA, CRX, CSD, CTW, CTY, CWL, CWM, CWN, CWP, CWR, CWS, CWT, CWU, CWV, CWW, CWX, CZG, DCA, DCC, DCD, DCE, DCG, DCH, DCJ, DCK, DCT, DDH, DDJ, DEB, DED, DHB, DKC, DKD, DKE, DKF, DKG, DPE, DPX, DQW, DQX, DRC, DSK, DSP, DSQ, DTX, DUQ, DUY, DUZ, DWY, DWZ, DXB, DXC, DXD, DXE, DXF, DXG, DXH, DXJ, DXK, DXL, DXM, DXN, DXP, DXQ, DYF, DYG, DYH, DYJ, DYK, DYL, EKY, ENA, ENB, EQV, EQW, EQX, EQY, EQZ, ERA, ERB, ERC, ERD, ESY, ESZ, ETA, ETB, ETC, ETD, ETE, ETF, ETG, EUX, EUY, FCC, FCD, FDQ, FDY, FFC, FFD, FFE, FFF, FFG, FFH, FFJ, FFK, FFL, FFM, FFN, FFP, FFQ, FFR, FFS, FFT, FFU, FFV, FFW, FFX, FGF, FHX, FHY, FHZ, FJA, FJB, FJD, FJE, FLE, FPQ, GJE.

5-ти ступенчатая коробка передач 085 устанавливалась на автомобили: Volkswagen Golf 3, Vento, Lupo, Caddy, VW Polo (6N)

7) Volkswagen Gearbox 086 и 086 R-tronic / Коробка передач 086 и 086 R-tronic
Буквенные обозначения версий этой МКПП:
FRD, HSD, HSK, HZT, JJK, JQY, KBA, KBC, KLA, KLB, KRD, KVJ, KVK, KVL, KVM, LFR, LFS, LFT, LJM, LJN, LXN, MAZ, MBA, MBB, MHW, MYU, NCV.

6-ти ступенчатая коробка передач 086 устанавливалась на автомобили: Audi R8

8) Volkswagen Gearbox 01A / Коробка передач 01A
Буквенные обозначения версий этой МКПП:
AKT, AKU, AML, AMT, AMW, AMX, AMY, ARV, ASZ, AWL, AWV, AXK, AXL, AXM, AXN, CAB, CAD, CBR, CCH, CDV, CPM, CPN, CPR, CPS, CPT, CPU, CSU, CTF, CTH, CTK, CUU, CVR, CVS, CVT, CVV, CVW, CVX, CVY, CXF, CXW, CXZ, CYA, CZX, DBE, DDL, DDN, DGW, DJF, DJG, DJJ, DJK, DJL, DJM, DJN, DJP, DJR, DJS, DJT, DJU, DJV, DTT, DUX, DVF, DWM, DWN, DWP, DWQ, DWR, DWS, DYC, DYD, DYE, DZE, EEP, EFC, ENC, ENP, ENS, EYH, EYS, FEB, FHM, FJV, FNU, FPT, FTZ, GBT, GDU, GGH, GGJ, GGK, GGL, GGM, GGN .

5-ти ступенчатая коробка передач 01A устанавливалась на автомобили: Volkswagen Passat B5

9) Volkswagen Gearbox 01E / Коробка передач 01E
Буквенные обозначения версий этой МКПП:
BZ, ARX, CBD, CBL, CBM, CBN, CEP, CET, CGR, CMG, CRB, CXU, CYB, CYT, DGU, DGV, DKQ, DPG, DPH, DPJ, DPK, DPL, DPM, DPV, DPW, DQS, DQT, DSE, DSY, EAN, EAP, EAV, EAW, EDU, EEY, EHS, EHT, EHW, EKL, EKM, EKN, ELN, ELP, ELQ, ENK, ENT, ENU, ENV, ETH, ETJ, EXC, FCP, FDP, FGY, FGZ, FMG, FPN, FPP, FPW, FRE, FRF, FRG, FRH, FRJ, FRK, FRL, FRM, FRN, FRP, FRQ, FRR, FTE, FTF, FTG, FTH, FTJ, FTK, FTL, FTM, FTN, FTP, FTQ, FTR, FTS, FTT, FTU, FYF, FYT, FZV, FZW, FZY, GAZ, GBA, GBB, GBC, GBD, GBE, GDA, GDZ, GLX, GVS, HCN, HER, HHQ.

6-ти ступенчатая коробка передач 01E с буквенными обозначениями коробки передач: DQS, ELQ, FRF устанавливалась на автомобили: Volkswagen Passat B5 / B5 GP (3B), Skoda Superb (3U), Audi A6 C5 (4B), Audi A4 B5 (8D).
6-ти ступенчатая коробка передач 01E с другими буквенными обозначениями коробки передач устанавливается на автомобили: Audi A6 allroad (4B), Audi A6 (4B), Audi A8 (4D), Audi A4 B6 (8E), Audi A4 B7 (8E), Audi A4 Cabriolet (8H7) и ряд других.

10) Volkswagen Gearbox 01W / Коробка передач 01W
Буквенные обозначения версий этой МКПП:
BCWA, CWY, CWZ, CZW, CZY, CZZ, DAE, DAF, DCM, DCN, DCP, DDK, DDU, DDZ, DEM, DEN, DHX, DHY, DHZ, DJA, DJB, DJD, DJE, DPF, DSC, DUK, DVE, DVY, DVZ, DWA, DWB, DWC, DWD, DWE, DWF, DWG, DWH, DWJ, DWK, DYB, DZD, EAA, EAB, EAC, EAD, EAE, EFD, EHV, EMG, EMV, ENL, ENM, ENN, ENQ, ENR, EYQ, EYR, EYT, EZG, EZM, FCB, FEC, FHL, FHN, FJP, FJU, FPS, FRS, FTW, FTX, FTY, GBK, GBL, GBM, GBN, GBP, GBQ, GBS, GDT, GDW, GFN, GFP, GFQ, GFR, GFS, GFT, GFU, GFV, GFW, GFX, GFY, GFZ, GGA, GGB, GGC, GGD, GGG, GSQ, HFB, HFC, HFD, HFE, KMA .

5-ти ступенчатая коробка передач 01W / 012 с буквенными обозначениями коробки передач: DVZ, FHH, EEN, EMV, EZG, GFY, GFZ, GFN, GFL, GGB устанавливалась на автомобили: Volkswagen Passat B5 / B5 GP (3B), Volkswagen LT (2DH, 2DM), Skoda Superb (3U), Audi A6 C5 (4B), Audi A4 B5 (8D).
5-ти ступенчатая коробка передач 01W / 012 с другими буквенными обозначениями коробки передач устанавливается на автомобили: Audi A4 B6 (8E), Audi A4 B7 (8E), Audi A4 Cabriolet (8H7), Audi 80/90 B3 (8A), Audi 80 B4 (8C), Audi 100, Audi A6 C4 (4A), Audi A8 (4D) и ряд других.

11) Volkswagen Gearbox 02A / Коробка передач 02A
Буквенные обозначения версий этой МКПП:
AFE, AFF, AGC, AGK, AGL, ALA, ALB, ALC, ALS, ALY, AMA, ASA, ASB, ASD, ATA, ATB, ATW, ATX, AYC, AYH, AYK, AYL, AYM, AYN, AYP, AYY, CAH, CAK, CAL, CAM, CAN, CAT, CAW, CBA, CCM, CDA, CDD, CDM, CDN, CDP, CES, CEW, CEX, CEY, CGN, CGP, CGX, CGY, CGZ, CHA, CHN, CHU, CJA, CMZ, CNA, CNL, CNV, CRU, CSZ, CTM, CTN, CTU, CUP, CYP, DDC, DDD, DGA, DPA, DQC, DRX, DTL, DTM, DTN, DTQ, EDA, EFH, ESR, ESS, EST, ESU, FHW, FNZ, FPA, FPB, FPC, GAE, HZF.

5-ти ступенчатая коробка передач 02A устанавливалась на автомобили: VW Passat B3 (31), VW Passat B4 (3A), VW Golf 3 (1H), VW Golf 2 (1G), VW Corrado (509), SEAT Ibiza (6K), SEAT Cordoba (6K)

12) Volkswagen Gearbox 02C / Коробка передач 02C
Буквенные обозначения версий этой МКПП:
AME, AMF, AMG, ART, ASU, ASY, AWP, AWR, AYO, AYR, CBB, CBC, CDG, CDH, CGL, CGM, CSR, CTT, CXM, CZP, CZR, CZS, DDP, DPU, DUF, DVM, DYU, DYY, EAG, EAH, EAJ, EDR, ERW, EWF, EWG, EWH, EWJ, EWK, EWL, EWN, FEW, FEX, GDS, JDG, JDL, JDY.

5-ти ступенчатая коробка передач 02C устанавливалась на автомобили: Volkswagen Golf 4 (1J), Volkswagen Bora (1J), Skoda Octavia A4 (1U), Audi A3 (8L) и ряд других.

13) Volkswagen Gearbox 02J / Коробка передач 02J
Буквенные обозначения версий этой МКПП:
CYM, CZL, CZM, CZN, DBZ, DCL, DEA, DKV, DQY, DQZ, DSF, DSG, DTA, DTK, DUE, DVB, DYN, DYP, DZC, DZF, DZH, DZK, DZL, DZQ, DZR, EBA, EBD, EBF, EBJ, EBL, EBM, EBN, EBP, EBQ, EBS, ECW, EDT, EEA, EFG, EGB, EGC, EGD, EGF, EGR, EGS, EGT, EGU, EGV, EGW, EGX, EGY, EGZ, EHA, EHB, EHC, EHN, EKG, EKH, EKK, EKU, EKV, EKW, ELG, EMR, EMS, EMT, ENH, ENJ, ERS, ESP, ESV, EUH, EUQ, EUV, EUW, EVQ, EVR, EVS, EWP, EWQ, EWU, EWV, EWW, EWX, EWY, EWZ, EXA, EXB, EXD, EXE, EYD, EYE, EZH, EZJ, EZK, FBK, FBL, FBU, FBV, FBW, FBX, FBY, FCF, FCH, FCJ, FCK, FDR, FDS, FDT, FDU, FHK, FPR, FQL, GAX, GBU, GBV, GBW, GPK, GRJ, HPA, JDF, JDH, JDJ, JDK, JDM, JDN, JDP, JDQ, JDR, JDS, JDU, JDV, JDW, JDZ, JEG, JEH, JEJ, LCC, LKB, MZB, MZC, MZD, MZE, MZF, MZG, MZH, MZJ, PCM, PFS, QME, RNS.

5-ти ступенчатая коробка передач 02J, с буквенными обозначениеми коробки передач: CZM, DTK, DBZ, ECW, ENJ, EBN, EGY, EVS, EHA, EMR, EGU, CZL, DQY, EBJ, EGR, DEA, EBF, EGS устанавливалась на автомобили: Volkswagen New Beetle (1C), Volkswagen New Beetle (9C), Volkswagen Golf 4 (1J), Volkswagen Bora (1J), Skoda Octavia A4 (1U), SEAT Leon (1M), SEAT Toledo Mk2 (1M), Audi A3 (8L), Audi TT Roadster (8N) и ряд других.

14) Volkswagen Gearbox 02K / Коробка передач 02K
Буквенные обозначения версий этой МКПП:
CHV, CHW, CJF, CYZ, CZA, CZB, CZC, CZE, CZK, DAC, DDG, DDQ, DGF, DGG, DGH, DGK, DGL, DGM, DLP, DNZ, DQF, DRY, DRZ, DSB, DUS, DUT, DUU, DUV, DUW, DXY, EAX, EAY, EAZ, EJA, EJH, EJL, EJN, EJW, ERT, EUZ, EVA, FFZ, FJQ, FSQ, FVJ, FVW, GCH, HBN, HJJ, MWN, MWP.

5-ти ступенчатая коробка передач 02K, с буквенными обозначениеми коробки передач: CZE, DRY, DUT, CDZ, DLP, DNZ, DUU, DUV, DUS, DRZ, DUW устанавливалась на автомобили: Volkswagen Golf 4 (1J), Volkswagen Bora (1J), Volkswagen Polo 4 (9A), Volkswagen Polo Sedan 4 (9A), Volkswagen Polo Classic (6V), Volkswagen New Beetle Europe (9C), Skoda Octavia A4 (1U), SEAT Leon (1M), SEAT Toledo Mk2 (1M), Audi A3 (8L) и ряд других.

что такое трансмиссия автомобиля простыми словами

В машиностроении трансмиссией называется совокупность механизмов, призванная передавать крутящий момент от силового агрегата к рабочему органу механического устройства. Автомобильная трансмиссия выполняет ту же функцию и передает крутящий момент от двигателя внутреннего сгорания к ходовой части (колесам) автомобиля для изменения тяговых усилий, скоростей и направления движения транспортного устройства.

Что такое трансмиссия автомобиля

Автомобильная трансмиссия — разновидность трансмиссии, обеспечивающая движение автомобилем и его управление водителем. В общих случаях в состав автомобильной трансмиссии входят:

• сцепление либо гидротрансформатор;
• коробка передач;
• главная передача;
• шарнир равных угловых скоростей.

Опционально в состав трансмиссии также могут входить раздаточная коробка и карданная передача.

Классификация автомобильных трансмиссий основана на различных принципах переключения передач и передачи крутящего момента к рабочему органу автомобиля, то есть колесам. Выделяют следующие виды автомобильных трансмиссий:

• механическая;
• автоматическая;
• роботизированная;
• трансмиссия типа вариатор.

Устройство механической трансмиссии

Механическая трансмиссия — автомобильная трансмиссия, предназначенная для передачи крутящего момента от двигателя внутреннего сгорания к колесам, в которой выбор передачи осуществляется водителем в ручном режиме. Функции механической трансмиссии осуществляются за счет механических устройств, поэтому она и получила такое название.

Принцип работы механической трансмиссии следующий: крутящий момент от силового агрегата через сцепление передается на первичный вал КПП. Сцепление обеспечивает разъединение мотора и трансмиссии для переключения передач без выключения оборотов двигателя. В механической трансмиссии сцепление выжимается водителем путем нажатия на педаль в салоне автомобиля. В момент, когда сцепление выжато, водителем осуществляется выбор передачи и вручную переключается рычаг КПП.

В механической трансмиссии оси валов расположены параллельно, на них расположены шестерни. Пары взаимодействующих шестерен образуют ступени, каждая из них имеет определенное передаточное число, определяемое отношением количества зубьев у выходной и входной шестерен в паре. Количество зубьев зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Первая передача имеет самое большое передаточное число и, соответственно, входная шестерня имеет минимальный размер, а выходная — максимальный.

Передаточное число определяет скорость вращения и крутящий момент, передаваемый от коленчатого вала двигателя. Если передача увеличивает крутящий момент, то она является понижающей, если уменьшает — повышающей. У понижающей передачи скорость вращения шестерен снижается, у повышающей — повышается.

Существуют две основных разновидности механической трансмиссии: двухвальные и трехвальные КПП. У двухвальных крутящий момент передается непосредственно от ведущего вала к ведомому, у трехвальных между ними расположен промежуточный вал, повышающий общий КПД механической трансмиссии и позволяющий реализовать прямую передачу. Также механическая трансмиссия классифицируется по количеству ступеней: 4, 5, 6 и даже 7 на самых продвинутых автомобилях. Наибольшее распространение сейчас имеют 5- и 6-скоростные МКПП.

Механическая трансмиссия довольна проста, надежна и недорога в реализации. Однако ее основной недостаток — усложнение процесса управления автомобилем. Водитель должен полностью контролировать процесс переключения передач, что является достаточно утомительным занятием, особенно в режиме городской езды. Ошибки в переключении грозят перегрузкой двигателя или повреждением сцепления. Поэтому автопроизводители предлагают альтернативный варианты, в которых переключение передач осуществляется без участия водителя.

Устройство автоматической трансмиссии

Автоматическая трансмиссия обеспечивает переключение передач в автоматическом режиме. Это означает, что человеку, управляющему автомобилем, не нужно выжимать сцепление и переключать рычаг КПП. Коробка-автомат была разработана еще в начале XX века, основные принципы ее работы сохранились с того времени.

Классическим вариантом автоматической трансмиссии является гидротрансформаторная КПП, состоящая из следующих узлов:

• гидротрансформатора;
• планетарного механизма.

Последний включает в себя следующие детали

• гидравлический или электронный блок управления АКПП;
• фрикционную муфту;
• обгонную муфту;
• ленточный тормоз;
• масляный насос.

Гидротрансформатор обеспечивает передачу крутящего момента от силового агрегата и по своей сути заменяет сцепление. Передача крутящего момента осуществляется за счет накопления и использования кинетической энергии жидкости, находящейся внутри корпуса гидротрансформатора. Также он обеспечивает гашение толчков, возникающих при переключении передач, из-за отсутствия жесткой кинематической связи между своими элементами.

Планетарный механизм обеспечивает выбор скорости и передачу крутящего момента от гидротрансформатора к приводам колес. В планетарном механизме осуществляется блокировка одних шестерней и разблокировка других, что определяет выбор передаточного числа. Управление коробкой осуществляет гидравлический или электронный блок управления, собирающий сведения от различных датчиков и определяющий необходимый режим работы.

Классическая автоматизированная трансмиссия имеет множество достоинств: она обеспечивает комфортность управления автомобилем, имеет большой ресурс, зачастую превосходящий механическую трансмиссию, предотвращает банальные ошибки водителя при переключении передач. Разумеется, имеются и минусы: автомат достаточно дорог, поэтому им редко оснащаются автомобили эконом-класса. Также трансмиссия подобного типа увеличивает вес авто, снижает динамику и максимальную скорость, повышает расход топлива и требует тщательного ухода. В случае поломки ремонт автоматической трансмиссии обойдется владельцу авто в немаленькую сумму.

Устройство трансмиссии типа вариатор

Вариатор, или CVT (Continuously Variable Transmission), это разновидность бесступенчатой автомобильной трансмиссии. Вариатор способен плавно изменять коэффициент передачи во всем диапазоне скоростей и тяговых усилий, поэтому в процессе работы такой трансмиссии не наблюдается характерных толчков при переключении передач, свойственных другим видам трансмиссии.

На современных автомобилях самым распространенным видом является вариатор, основанный на работе клиноременной передачи. В нем передаточное число передается от ведущего шкива, соединенного с мотором, к ведомому, связанного с приводами колес. Между собой валы соединяются ремнем.

Принцип работы вариатора основан на изменении диаметра ведомого и ведущего шкивов при уменьшении или увеличении частоты оборотов двигателя. При трогании автомобиля, когда необходимо максимальное тяговое усилие, диаметр ведущего шкива минимален, ведомого максимален, что повышает коэффициент передачи. С набором скорости и увеличением оборотов силового агрегата диаметр ведущего шкива возрастает, а ведомого — падает, что уменьшает коэффициент передачи. Таким образом регулируется тяговое усилие, передаваемое на приводы колес. Как и на любых современных автомобилях, за регуляцию диаметра шкивов отвечает электроника, получающая команды из электронного блока управления.

Второй вариант бесступенчатой трансмиссии — тороидальный вариатор, встречающийся гораздо реже клиноременной схемы. При таком варианте передача крутящего момента регулируется роликами тороидальной формы, зажатыми между валами. Изменение передаточного числа осуществляется за счет увеличения или уменьшения площади контактных поверхностей соприкосновения роликов и валов. Для максимальной тяги роликовые зажимы поворачиваются в сторону ведомого вала, что увеличивает площадь соприкосновения и трение между ведомым валом и роликом. При увеличении скорости ролики поворачиваются в обратную сторону. Тороидные вариаторы более надежны и износостойки, однако дороже в производстве.

Плюсы бесступенчатой трансмиссии типа вариатор очевидны: она более динамична и эффективна, чем автомат, полностью отсутствуют рывки, выигрывает она и в экономичности по сравнению с автоматом. Однако и минусы вариатора также ярко выражены: ненадежность, относительно малый ресурс, дорогостоящий ремонт и необходимость дополнительного обслуживания (нужно покупать специальное трансмиссионное масло).

Роботизированная трансмиссия

Роботизированная трансмиссия — еще один вариант трансмиссии, позволяющий переключать передачи в автоматическом режиме и позволяющий избавиться от педали сцепления в салоне авто.

В большинстве случаев роботизированная трансмиссия является однодисковой с одним сцеплением, в качестве альтернативы предлагается двухдисковая (преселективная) — с двумя параллельными механическими коробками и двумя сцеплениями. В качестве экзотического варианта создана и трехдисковая роботизированная коробка с тремя параллельными механическими коробками и тремя сцеплениями.

Роботизированная КПП основана на работе классической механической КПП, однако переключение передач производится не вручную, а благодаря сервоприводам, управляемым электроникой. Один сервопривод выключает и включает сцепление, второй физически перемещает шестеренки в коробке передач. Сервоприводы могут быть электрическими (более доступный вариант, встречающийся на автомобилях эконом-класса) или гидравлическими, обеспечивающими более плавное переключение передач и сближающими робот с классическим автоматом. Такой вариант встречается на более дорогих автомобилях.

Принцип работы роботизированной трансмиссии с одним сцеплением (однодисковой) следующий. Крутящий момент передается на ведущий вал, который передает его на ведомый, соединенный приводом с колесами. Силовой агрегат и ведущий вал разделены сцеплением, переключением которого занимается сервопривод под управлением электроники. При разрыве сцепления второй сервопривод перемещает синхронизаторы коробки передач таким же образом, как это делает водитель рычагом КПП на механике. Однако для такой системы характерны разрывы в мощности и потери в тяге в момент переключения.

Для решения этой проблемы была разработана преселективная роботизированная трансмиссия (DCT) с двумя дисками (валами) и двумя сцеплениями для четных и нечетных передач. Когда автомобиль едет на нечетной передаче, второе сцепление подготавливает переключение на четную передачу и т. д. Благодаря этому исчезают разрывы в тяге при переключении передач, которое осуществляется в рекордно быстрый период времени (время отзыва — до 0,2 секунды и даже меньше).

В целом роботизированная трансмиссия имеет свои плюсы по сравнению с автоматом — она дешевле, занимает меньше места в подкапотном пространстве, меньше весит, достаточно экономична (на уровне механической трансмиссии). Также большинство роботов позволяет переключать передачи и в ручном режиме.

Минусы робота следующие — простые однодисковые роботы с электрическими сервоприводами не обеспечивают плавность переключения передач. Роботы с двумя сцеплениями и с гидравлическими сервоприводами достаточно дороги, недостаточно надежны и имеют сложности при ремонте. В нередких случаев при поломке приходится менять коробку передач целиком.

Высокая скорострельность. Зачем автоматической коробке передач 9 ступеней? | Об автомобилях | Авто

Необходимость в наращивании ступеней в коробках передач была вызвана несколькими факторами. Вступили в действие экологические нормы, в соответствии с которыми выбросы углекислоты в атмосферу в среднем должны приближаться к 120 г/км с поэтапным снижением до 90 г/км. А такие показатели достижимы только в диапазоне оборотов турбированного двигателя от 1500 до 2000. Поэтому потребовалось снизить порог работы силовых агрегатов с 3000 и ниже, для чего стали использовать коробки передач с большим количеством ступеней и с иными передаточными отношениями.

В итоге теперь на городских скоростях около 65-80 км/ч коробка удерживает мотор в рамках этого коридора. А на междугородней трассе при скорости в 110 км/ч коробка тоже не дает стрелке тахометра заползти выше 2000 оборотов. Крутящего момента на низах и мощности моторов вполне достаточно, чтобы справиться с аэродинамическим сопротивлением воздуха. Однако если автомобиль движется по безлимитному автобану в Германии с гораздо большей скоростью, то для экономии потребовалась новая — девятая — ступень автоматической трансмиссии. Она позволяет ехать столь же экономично до 130 км/ч.

Рост эффективности

Раньше всех 9-ступенчатую трансмиссию применил на своих моделях Mercedes-Benz. Его автомат 9G-Tronic дебютировал на седане E-класса E350 BlueTec. Автомобиль стал заметно экономичнее. Если раньше Mercedes-Benz E350 BlueTec с 252-сильным 3-литровым дизелем с 7-ступенчатым автоматом в городском цикле потреблял 6,7 л в смешанном цикле, то после смены трансмиссии автомобиль укладывался уже в 6,4 л солярки на 100 км пробега. Правда, в загородном цикле потребление осталось прежним.

КПД новой коробки повысилось более заметно и составляет невероятные 92%. Для сравнения: у предыдущего мерседесовского автомата КПД приближался только к 85%.

Вслед за Mercedes-Benz 9-ступенчатую трансмиссию взял на вооружение Land Rover. Она была применена на Range Rover Evoque. Причем эта коробка разработана для автомобилей с поперечным расположением двигателя и занимает заметно меньше места, чем большой агрегат на E-классе. Трансмиссия 9НР проектировалась немецкой компанией ZF с использованием необычной схемы с вертикальным расположением планетарных рядов.

У новой трансмиссии первая скорость имеет меньшее передаточное отношение, из-за чего ее называют внедорожной, так как она отчасти имитирует работу понижающей коробки. Кроссовер способен с ее помощью передвигаться по зыбкому грунту и по камням. Вторая передача предназначена для старта с места, а для высоких скоростей используются 8 и 9 ступени.

Американский ответ

Для более быстрого переключения ZF 9НР изменен механизм работы фрикционов и клапанов. Коробка переключается всего за 150 мс, причем может даже перескакивать через три-четыре ступени. Если водитель топнет по педали газа, чтобы резко ускориться, то автомат сбросит восьмую или девятую ступень и переключится сразу на шестую. Как утверждается, 9-ступенчатая коробка ZF 9НР на 16% эффективнее по КПД, чем старая 6-диапазонная АКПП той же фирмы.

Не отстают и американцы. Компания General Motors представила седан Chevrolet Malibu с 2,0-литровым наддувным бензиновым мотором и с 9-ступенчатой гидромеханикой Hydra-Matic 9T50 собственной разработки. Передаточное отношение первой ступени у нее 4,69, а высшей — 0,62. Для сравнения: у старого 6-ступенчатого автомата передаточное отношение первой ступени составляет 4,58, а высшей — 0,75. Это значит, что на первой передаче автомобиль может увереннее двигаться под высокой нагрузкой, тянуть в гору прицеп или трейлер, а на высшей ступени машина тратит гораздо меньше топлива. Топливная экономичность автомобиля улучшилась на 3%.

Предел развития

Между тем автомобильная промышленность может на долгое время остановиться на 9-ступенчатой коробке и уже не будет разрабатывать варианты трансмиссий с большим количеством диапазонов работы.

Руководитель американского подразделения компании ZF Хулио Каспари заявил, что классические планетарные автоматы уже подошли к венцу развития. Наращивать ступени выше 9-10 с технической точки зрения невыгодно. Конструкция становится громозкой и тяжелой, а крутящего момента двигателя на 2 тысячах оборотов не хватает, чтобы на скоростях свыше 130 км/ч справляться с набегающим потоком воздуха.

Как заявил директор ZF Стефан Зоммер, за порогом в 9 ступеней нарушается баланс между эффективностью и сложностью конструкции. Снижается надежность, и растут расходы на производство. В общем, достигаемая эффективность не компенсирует затрат.

Смотрите также:

Что означает DCT?

Вычислительная техника »Расширения файлов

9000 9000 Региональный аэропорт

Что такое трансмиссия? (с иллюстрациями)

Проще говоря, трансмиссия позволяет передавать мощность от источника энергии, чаще всего двигателя или двигателя, на приводной механизм. Он использует шестерни и сцепление для преобразования скорости источника энергии в крутящий момент. Более простую коробку часто называют коробкой передач, поскольку это в основном коробка, содержащая конфигурацию шестерен.

Лопасти ветряной мельницы используют примитивную трансмиссию.

Самый распространенный пример — автомобиль.Автомобильные трансмиссии бывают двух типов: механическая и автоматическая. Оба выполняют одну и ту же функцию по преобразованию оборотов двигателя или оборотов в минуту (об / мин) в крутящий момент (измеряемый в фунтах / футах). Они также позволяют приводному механизму переключаться из прямого в обратное без необходимости выключения одного двигателя и реверсировать направление картера, когда второй двигатель работает в противоположном направлении.

Педали велосипеда с тремя скоростями используют примитивную трансмиссию.

В случае механической коробки передач маховик, который соединен с картером двигателя, вращается с постоянной скоростью. Благодаря использованию сцепления и переключателя с ручным управлением мощность двигателя снижается и значительно увеличивается за счет включения или выключения ряда больших и малых передач.Такое переключение передач позволит избежать соответственно значительного, неэффективного и потенциально опасного увеличения оборотов двигателя. Эти шестерни работают с разной скоростью, потому что они разного размера. Передачи большего размера преобразуют более высокие обороты двигателя в более высокий крутящий момент или энергию при более низких оборотах ведущего колеса, вращаясь медленнее, чем картер; меньшие передачи, наоборот, преобразуют более низкие обороты двигателя в более высокие обороты и эффективность, вращаясь быстрее, чем картер.

Женщина переключает передачи с механической коробкой передач.

Автоматические коробки передач, называемые коробками передач в переднеприводных автомобилях, выполняют ту же функцию благодаря преобразованию скорости в крутящий момент. Гидротрансформатор автоматически включает и выключает правильные передачи в надлежащем передаточном числе, используя систему лент, включающих и отключающих гидравлический блок сцепления. Он заменяет сцепление с ручным управлением.В то время как ручная передача находится на одной линии, шестерни в автомобиле с автоматической коробкой передач расположены «планетарно», что означает, что они вращаются вокруг неподвижной «солнечной» шестерни.

Трансмиссия в разрезе.

Все это стало возможным благодаря использованию редуктора, при котором более крупные шестерни, которые вращаются медленнее, заменяются через муфту или гидротрансформатор на более мелкие, более быстро вращающиеся шестерни, чтобы увеличить скорость ведущих колес. Обратное переключение передач происходит с необходимостью снижения скорости. Следовательно, скорость источника энергии, двигателя или двигателя, снижается или увеличивается с помощью ручного сцепления или гидротрансформатора и блока сцепления, чтобы повысить эффективность, а также уменьшить износ двигателя, обеспечивая при этом необходим крутящий момент на приводном валу.

Сцепление, часть трансмиссии.

Даже такие простые источники энергии, как лопасти ветряной мельницы или педали трехскоростного велосипеда, используют примитивную трансмиссию для передачи и разделения энергии оборотов источника энергии на крутящий момент.

Коробка передач. Некоторые автомобили имеют механическую коробку передач.Механическая трансмиссия встречается на внедорожниках. Ремонт трансмиссии — одна из самых сложных частей становления механиком. Бесступенчатая трансмиссия (CVT)

по сравнению с трансмиссией с двойным сцеплением (DCT): что лучше?

Прочтите эту статью, чтобы найти ответ на спорную дискуссию: бесступенчатая трансмиссия или трансмиссия с двойным сцеплением (DCT)?

Автомобили в наши дни становятся лучше; Их репертуар трансмиссий расширяется за пределы обычных механических и автоматических трансмиссий в сторону более совершенной трансмиссии с двойным сцеплением (DCT) и бесступенчатой ​​трансмиссии (CVT) в качестве альтернативных трансмиссий.Что водители действительно предпочитают в целом с точки зрения удобства использования, производительности и надежности?

Вождение автомобилей уже не такое простое, как раньше. И опытные владельцы, и покупатели новых автомобилей неизбежно столкнутся с более чем одной трансмиссией типа , глядя на сегодняшнюю подборку автомобилей. Новые трансмиссии имеют как преимущества, так и недостатки, в зависимости от индивидуальных потребностей.

AMT против CVT против DSG Что лучше Плюсы и минусы объяснения

И.Бесступенчатая трансмиссия (CVT)

Также известный как бесступенчатая трансмиссия, вариатор обычно состоит из резинового или стального ремня, проходящего вдоль шкивов различного диаметра, которые заменяют шестерни. Изменение диаметра шкивов приводит к соответствующему изменению передаточного числа, и плавный способ, которым это выполняется (в отличие от стадий при переключении передач), дает системе название

.

Настройка автомобиля с вариатором не должна быть слишком сложной, особенно для пользователей АКПП, поскольку для управления автомобилем по-прежнему необходимо нажимать на педали газа или тормоза; Фактически, все большее количество водителей находят, что CVT превосходит обычные установки AT или даже MT.

Бесступенчатая трансмиссия (CVT)

1. Плюсы

1.1. Оптимизированная мощность

CVT

имеют электронное управление, при этом компьютер находит наилучшее соотношение передач для конкретного сценария вождения. Он также запрограммирован на поддержание наилучшей выходной мощности при необходимости. ЭБУ автоматически компенсирует это, находя оптимальное передаточное число, будь то ускорение или крейсерская скорость.

1.2. Топливная эффективность

Больше топлива экономится благодаря контролируемому переключению передач с правильной скоростью во время движения. Большинство водителей вариаторов отметят низкие обороты, которые позволяют улучшить расход топлива и эффективность. Бесступенчатые трансмиссии, возможно, обеспечивают лучшую экономию топлива на любом автомобиле, оборудованном ими.

1.3. Лучшее переключение

В отличие от других трансмиссий, переключение передач происходит плавно, без ударов при переключении передач.

Селекторы коробки передач вариатора гладкие

1.4. Менее сложный

В вариаторах

отсутствуют планетарные передачи, уменьшается количество движущихся частей, что упрощает обслуживание.

1.5. Легче

Отсутствие планетарных передач также означает, что вариатор легче, а значит, и вес автомобиля меньше.

2. Минусы

2.1. Более высокие обороты с резким увеличением оборотов

Большинство водителей не могут понять, как автомобиль звучит по-другому при переключении передач.Вариаторы позволяют двигателю вращаться на любой скорости, поэтому шум из моторного отсека будет казаться странным для людей, привыкших к автоматической или механической трансмиссии.

Постепенные изменения звука двигателя обычно связаны со скользящей трансмиссией, но на самом деле нормальны для вариатора.

Honda Accord Sedan с трансмиссией CVT

2. 2. Отсутствие шестеренчатого амортизатора

Водители старой закалки склонны искать этот внезапный рывок, который сопровождает всплеск мощности, когда педаль акселератора находится на полу, особенно в автомобилях с автоматической коробкой передач .CVT имеют более линейную подачу мощности, плавно, но быстро увеличивающуюся; для многих водителей это заставляет машину чувствовать себя медленнее.

2.3. Не подходит для спортивного вождения

Поскольку ощущения от вождения вариатора не такие агрессивные, многие люди не связывают его со спортивным или высокопроизводительным вождением, поскольку вариаторы обычно не справляются с требованиями к высокому крутящему моменту автомобилей, ориентированных на высокие характеристики.

2.4. Дорого в обслуживании

Несмотря на отсутствие планетарных шестерен, вариатор по-прежнему сложен из-за ЭБУ и деталей, которые приводят в движение шкивы; эта сложная система может повлечь за собой более высокие затраты на обслуживание.

>>> Просмотреть соответствующий пост: 4 важных совета по контролю расходов на техническое обслуживание автомобиля

2,5. Лучше для экономии, а не для мощности

Многие водители считают, что вариаторы лучше подходят для экономии и эффективности, чем мощность, хотя вариатор обычно ускоряется быстрее, чем АКПП.

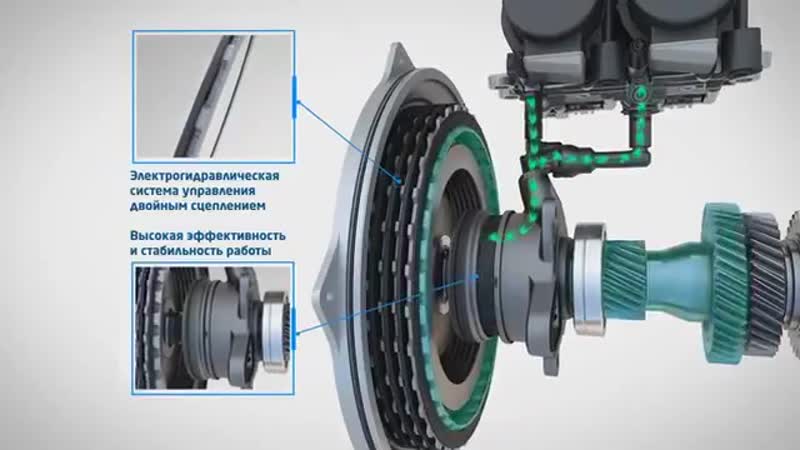

II. Коробка передач с двойным сцеплением (DCT)

Если CVT, по-видимому, происходит от AT, то DCT в принципе более близок к механической коробке передач; система предполагает использование двух отдельных блоков сцепления, одного для нечетных зубчатых передач, а другого — для четных.Это позволяет ускорить включение передач в любой момент, устраняя задержку мощности или прерывание передачи мощности от двигателя к трансмиссии.

Коробка передач с двойным сцеплением (DCT)

1. Плюсы

1.1. Более быстрое переключение передач

Поскольку имеется по одному сцеплению для передач с нечетным и четным номером, автомобили с DCT могут ускоряться или замедляться значительно быстрее, чем автомобили с обычными коробками передач MT или AT.

>>> Также проверьте: Окончание спорной дискуссии: автоматический или механическую коробку передач?

1.2. Отсутствие ударов при переключении передач

Опять же, благодаря установке с двумя сцеплениями, обычные амортизаторы переключения, обычно связанные с переключением передач, практически устраняются, что приводит к более отзывчивой трансмиссии.

1.3. Лучшая экономия топлива

Благодаря непрерывному потоку мощности от двигателя к трансмиссии, эффективность использования топлива резко возрастает.

BMW 3 серии DCT резко увеличивает топливную экономичность

1,4. Нет педали сцепления

Как и автомобили с автоматической коробкой передач, DCT могут работать без педали сцепления, так как переключение передач осуществляется электронным способом.

1.5. Опции управления

Водитель может позволить DCT переключать передачи по умолчанию через центральный компьютер или переключиться в ручной режим для более спортивного вождения.

Опция управления при переключении передач DCT обеспечивает более спортивное вождение

2. Минусы

2.1. Дорого

Поддержание DCT в хорошем рабочем состоянии является дорогостоящим и требует специально обученных технических специалистов из-за повышенной сложности.

2.2. Немного машин используют его

Установка DCT в автомобили может быть дорогостоящим предложением, поскольку некоторые производители не хотят модифицировать свои сборочные линии, чтобы приспособить его.Вот почему DCT обычно используются в спортивных или роскошных автомобилях.

2.3. Турбо лаг

В паре с двигателем с турбонаддувом DCT по-прежнему не защищены от эффектов турбо-лага, который представляет собой задержку между открытием дроссельной заслонки и результирующей реакцией двигателя.

2.4. Не подходит для низких передач и старта с неподвижного места

Перемещение с постоянной остановки может занять несколько секунд для включения шестерен, несмотря на то, что для обоих рядов шестерен уже имеются специальные муфты.

Подводя итоги!

При оценке сравнения бесступенчатой ​​трансмиссии (CVT) и трансмиссии с двойным сцеплением (DCT) обе трансмиссии имеют свои плюсы и минусы. Выбор за вами — выбрать, какую трансмиссию выбрать, независимо от того, любите ли вы экономичность или спортивные характеристики.

>>> Посетите наш сайт, чтобы получить больше полезных советов по обслуживанию вашего автомобиля.

Типы автоматических коробок передач и принцип их работы

• Уведомления
• Расположение
• английский
  • हिन्दी
  • தமிழ்
  • বাংলা
• Авторизоваться / регистр

• Новые автомобили
  • Дом
  • Найди машины
  • Сравнить автомобили
  • Предстоящие автомобили
  • Последние автомобили
  • Автокредиты
  • Порекомендовать автомобиль
  • Общая стоимость владения
  • Доступные автомобили
  • Найти дилеров
  • Автомобили ниже 3 лакх
  • Автомобили ниже 4 лакх
  • Хэтчбек
  • Седан
  • Внедорожники
  • Nissan Magnite
  • Марути Сузуки Альто 800
  • Махиндра Тар
  • Марути Сузуки Эртига
  • Киа Сонет
  • Hyundai Creta против Kia Seltos
  • Maruti Suzuki Baleno против Toyota Glanza
  • Hyundai Venue против Tata Nexon
  • Тата Харриер против МГ Гектор
  • Maruti Suzuki Baleno против Hyundai Elite i20
• Подержанные автомобили
  • Дом
  • Поиск подержанных автомобилей
  • Продай свой автомобиль
  • Оцените свой автомобиль
  • Требуемые объявления
  • Подержанные автомобили менее 1 лакха
  • Подержанные автомобили менее 2 лакхов
  • Подержанные автомобили от 2 до 5 лакх
  • Подержанные автомобили от 5 до 8 лакх
  • Подержанные автомобили от 8 до 10 лакх
  • Подержанные автомобили Хэтчбек
  • Подержанные автомобили Седан
  • Подержанные автомобили Внедорожник
  • Подержанные автомобили Бензин
  • Подержанные автомобили Дизель
  • Подержанные автомобили Maruti Suzuki
  • Подержанные автомобили Mahindra
  • Подержанные автомобили Hyundai
  • Подержанные автомобили Honda
  • Подержанные автомобили Tata
  • Подержанные автомобили в Нью-Дели
  • Подержанные автомобили в Мумбаи
  • Подержанные автомобили в Бангалоре
  • Подержанные автомобили в Хайдарабаде
  • Подержанные автомобили в Ченнаи
• Новые велосипеды
  • Дом
  • Найдите велосипеды
  • Сравнить Велосипеды

.
