Описание пожарных автомобилей ЗИЛ 130 и 131
Машины, стоящие на вооружении МЧС, выпускают на базе разных марок автомобилей, но самой популярной считается платформа ЗИЛ. Переоборудование под потребности спасателей происходит на профильных заводах и цехах. Пожарные автомобили на ЗИЛ полностью соответствуют тактико-техническим характеристикам спецтехники, используемой при тушении пожаров различных категорий. Популярность этой марки обусловлена рядом факторов:
- маневренностью при тушении пожаров в городской черте;
- максимальной адаптацией к эксплуатации в российских условиях;
- ремонтопригодностью;
- неприхотливостью к качеству топлива.
Наиболее востребованными у МЧС оказались модели 130 и 131, а также легендарные пожарные автомобили ЗИЛ 157. Регулярно проводимая их модернизация повышает качество техники и сокращает расходы, связанные с техобслуживанием.
Содержание
- Пожарные автомобили ЗИЛ 130
- ТТХ автомобиля АЦ-40-63Б
- Пожарные автомобили ЗИЛ 131
- ТТХ пожарного автомобиля ЗИЛ 131 АЦ-40-137А

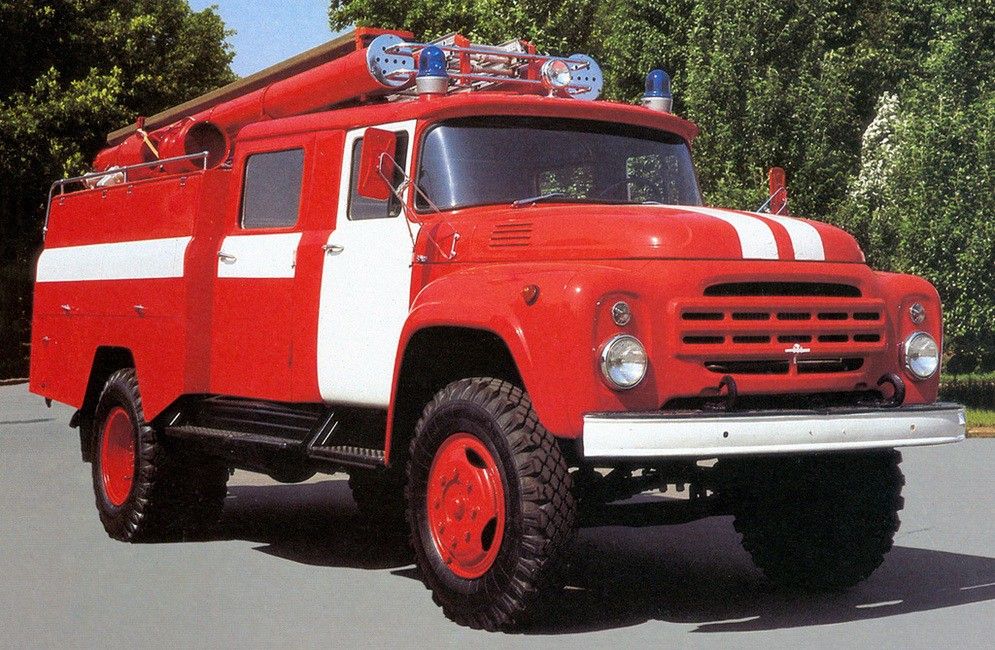

Пожарные автомобили ЗИЛ 130
За все время своего существования ПА на 130-й платформе было выпущено 10 модификацией транспортных средств.
Самой популярной на сегодняшний день считается пожарный автомобиль ЗИЛ 130 АЦ-40-63Б. По ТТХ он является оптимальным транспортным средством для выезда на вызовы в городской среде. Машину используют для доставки личного состава, спецсредств и дополнительного оборудования для устранения возгораний. Преимуществом этих автомобилей считается цистерна для воды объемом 2.4 тонны, а также дополнительный бак для пенообразователя на 170 литров.
В кабине АЦ-40-63Б расположено два ряда посадочных мест для личного состава из 6 человек. Для оперативности бойцов предусмотрено четыре двери. Сиденье водителя регулируется по росту и весу седока. Места для пассажиров стационарные, под ними расположены ящики для инструментов и личного снаряжения.
Для экономии места отсеки для рукавов оборудовали на крыше кабины. Рукава в базовом комплекте длиной 348 метров. Специнвентарь и оборудование хранят в боковых отсеках кузова.
На ПА АЦ-40 ставятся насосы двух типов:
- одноуровневый центробежный ПН-40УА заднего положения;
- одноступенчатый нормального давления НЦПН-40/100.
Расположены они в задней части автомобиля. Пожарная установка кроме насоса включает в себя коллектор, пеносмеситель и напорные задвижки. Для работы в темное время суток автоцистерна оснащена системой освещения и сигнализации.
Преимуществом этой модели считается бензиновый восьмицилиндровый четырехтактный мотор с системой жидкого охлаждения. Расход топлива на 100 км пробега – 41.5 литра. При полной загрузке автомобиль развивает скорость 80 км/ч. Чтобы усилить конструкцию машины, ее поставили на лонжеронную раму из низколегированной стали 30Т. Переднюю часть усилили раскосами, а над балкой заднего моста лонжероны снабдили усилительными вставками.
Подвеска зависимая, на рессорах и телескопических амортизаторах. Сзади поставили двускатные колеса. Это придало автомобилю дополнительную устойчивость и проходимость по бездорожью, что актуально при выезде на вызов в сельской местности. В последних модификациях АЦ-40 получила арочные шины на ведущем мосту и лебедку на бампере.
Общие габариты машины (д*ш*в) – 7680*2500*2780 мм. Вес при полном снаряжении – 9600 кг.
В базовую комплектацию входит снаряжение для боевого расчета, дыхательные аппараты, НВР с соединительной арматурой, напорные рукава DN51, 66, 77. Переносной лафетный ствол, ручные комбинированные, перекрывные и воздушно-пенные стволы. Водосборник, гидроэлеватор, ключи, соединительные головки. Пеногенератор ГПС-600. Порошковые огнетушители.
ТТХ автомобиля АЦ-40-63Б
| Насос | ПН-40УА |
| Производительность, л/сек | 40 |
| Напор при номинальном числе оборотов, м | 100 |
| Всасывающий насос | Газоструйный |
| Высота всасывания, max, м | 7.5 |
| Время заполнения всасывающей линии при max геометрической высоте всасывания, сек. | 40 |
| Пеносмеситель | ПС-5 |
| Тип пеносмесителя | Водоструйный эжектор |
| Производительность пеносмесителя при низкой кратности, м3 | 25 |
| Производительность пеносмесителя при средней кратности, м3 | 250 |
| Площадь тушения пенами низкой кратности при Iтр = 0,1…0,15л/(с*м2) | 42…28 |
| Площадь тушения пенами низкой кратности при Iтр = 0,05…0,08л/(с*м2) | 83 |

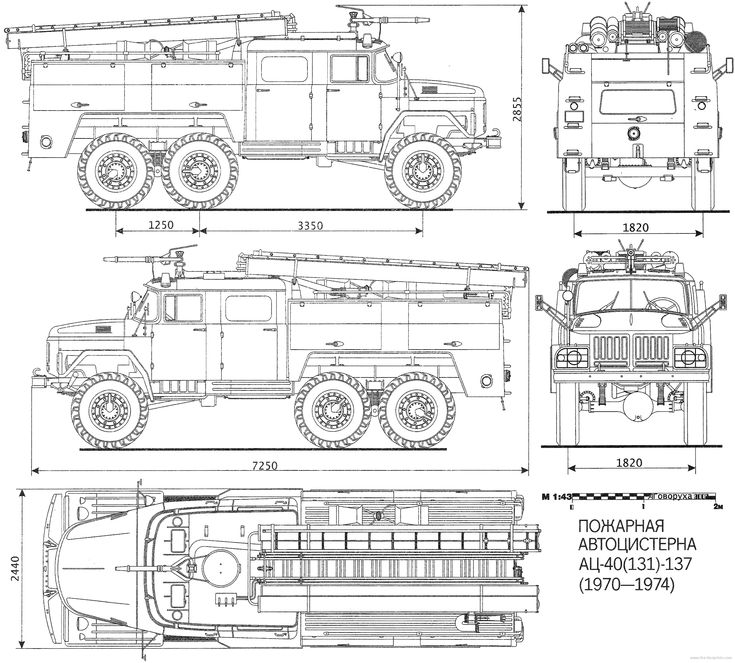

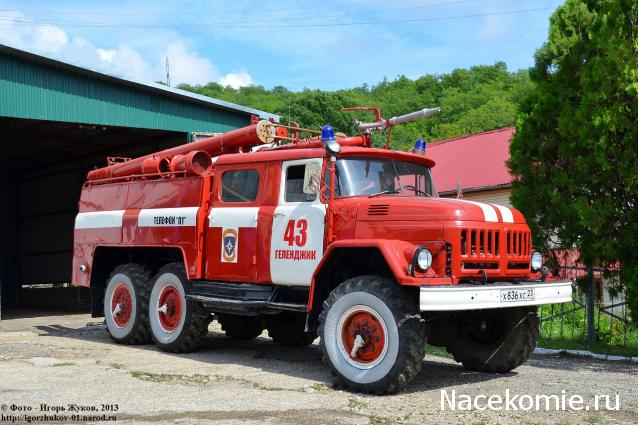

Пожарные автомобили ЗИЛ 131
Серийный выпуск ПА на базе ЗИЛ 131 пришелся на 1970-1984 годы, когда были разработаны модели 137 и 137А.
Они оказались удачными по сочетанию полноприводного шасси с абсолютной неприхотливостью к эксплуатационным условиям. По ТТХ пожарный автомобиль ЗИЛ 131 отличается от ЗИЛ 130, но полностью заменить его так и не смог. Для тушения пожаров его могут заправлять водой или пеной. Цистерна для воды рассчитана на 2.4 тонны, а бак для пены по сравнению с рассмотренной выше моделью немного меньше, 150 литров. При этом общая снаряженная масса этого автомобиля составляет 11 тонн. Распределение нагрузки на передний мост – 2980 кг, на задний – 8170 кг.
Бензиновый карбюраторный двигатель А-76 у ЗИЛ 131 АЦ-137 и 137А имеет мощность 150 л.с. или 110 кВт. При полной загрузке автомобиль развивает скорость 80 км/ч с расходом топлива 40 л на 100 км пробега. Колесная база предполагает шесть ведущих односкатных колес. Благодаря полному приводу машина справляется с бездорожьем. Это важный показатель для сохранения машинного фонда этой модификации как основной технической единицы МЧС.
Преимуществом ПА на базе ЗИЛ 131 считается система подогрева воды, расположенная в цистерне.
Функционирует она на энергии выхлопных газов. Также отличительной особенностью этой модификации является улучшенная двухрядная кабина с защитными решетками на окнах на случай массовых беспорядков.
ТТХ пожарного автомобиля ЗИЛ 131 АЦ-40-137А
| Насос | ПН-40УВ |
| Тип насоса | Одноступенчатый центробежный |
| Подача воды (л/сек) | 40 |
| Высота всасывания, max, м | 7 |
| Контрольная высота всасывания, м | 3.5 |
| Пеносмеситель | ПС-5 |
| Тип пеносмесителя | Водоструйный эжектор |
| Производительность пеносмесителя при низкой кратности, м3 | 25 |
| Производительность пеносмесителя при средней кратности, м3 | 250 |
| Лафетный ствол | СЛК-П20 |
| Расход воды для ствола, л/сек | 19 |
| Кратность пены на выходе из ствола | 6 |
| Дальность водяной струи, м | 60 |
| Дальность пенной струи, м | 50 |
| Поворот лафетного ствола | +90… -20° по вертикали |
| Площадь тушения пенами низкой кратности при Iтр = 0,1…0,15л/(с*м2) | 41,67…27,78 |
| Площадь тушения пенами низкой кратности при Iтр = 0,05…0,08л/(с*м2) | 83,33…52,08 |
| Длина напорных рукавов, м | 408 |
| Габариты (д*ш*в), мм | 7640*2500*2950 |
Несмотря на свою популярность, ПА на базе ЗИЛ 131 имеет некоторые недостатки.
Например, принцип крепления к раме, из-за чего часто нарушается геометрия цистерны, а как следствие – ее разгерметизация.
Пик производства пожарных машин на базе грузовых автомобилей ЗИЛ пришелся на 1970-е годы, однако популярность этой техники не спадает и в наши дни. Ее плюс – неприхотливость в эксплуатации и возможность работы как в городской черте, так и в условиях бездорожья.
АЦ-40(130)-63Б пожарная автоцистерна на шасси ЗиЛ-130-76, насос ПН-40УВ — Каталог К.В.Х.
Изготовитель — прилукское производственное объединение «Противопожарное оборудование» ВПО «Союзпожмаш» Министерства строительного, дорожного и коммунального машиностроения СССР.
Автоцистерна пожарная АЦ-40(130) модель 63Б предназначена для доставки к месту пожара боевого расчета, средств пожаротушения, пожарно-технического вооружения (ПТВ) и служит для тушения пожаров водой и воздушно-механической пеной.
АЦ-40(130) модель 63Б является более современным вариантом автоцистерны АЦ-30(130) модель 63А.
Серийный выпуск был начат в 1978 г и до 1983 года обе модели (-63А и -63Б) выпускались параллельно. В результате изменений надстройка стала заметно шире, из-за чего отказались от декоративных накладок на колёсные арки. Ещё одним заметным отличием модели -63Б от -63А стали напорные патрубки. Теперь их убрали внутрь надстройки и закрыли лючками. За время производства АЦ-40(130)-63Б во внешний вид надстройки вносились изменения, упрощавшие её производство. С конца 1980-х, периодически выпускались машины без окошка в дверце насосного отсека.
С 1986 года, в соответствии с ОСТ 37.001-269-83 шасси автомобиля ЗиЛ-130 получают новый индекс ЗиЛ-431412. Но на индексе пожарной цистерны это не отразилось — до второй половины 1990-х она выпускалась с прежним названием АЦ-40(130)-63Б. В сентябре 1992 года завод ЗиЛ прекратил выпуск шасси ЗиЛ-431412. В связи с этим, -63Б выпускавшиеся в середине 1990-х г. базировались на шасси УАМЗ-ЗиЛ-431412 производства Уральского автомоторного завода. Характерной чертой этих машин была кабина ЗиЛ-131 на ходовой части ЗиЛ-130.
На рубеже 1980–90-х годов прилукская «Пожмашина» построила на шасси ЗиЛ-4331 с 8-цилиндровым V-образным дизелем ЗиЛ-645 производства Ярцевского моторного завода, входившего в ПО «ЗиЛ», пожарную автоцистерну АЦ-40/4 модель 209, которая должна была прийти на смену выпускавшейся уже более четверти века с небольшими усовершенствованиями цистерне АЦ-40 (130) на шасси ЗиЛ-130.
Вместо привычных цельнометаллических дверей надстройки, открывавшихся вверх, у АЦ-40 (4331) появились двери шторной конструкции, позволявшие быстро получить доступ к пожарному оборудованию. На крыше кузова находились лафетный ствол и 3-коленная лестница, но отсутствовали привычные пеналы — рукава были спрятаны в нишах кузова. Главной особенностью перспективной автоцистерны стало наличие стволов-распылителей высокого давления (сокращенно — СРВД, или так называемых пистолетов), конструкция которых была аналогична конструкции стволов производства компании Rosenbauer. СРВД располагались в передней части кузова, справа и слева от ступенек кабины, и были подсоединены к резиновым шлангам длиной 30 метров, намотанным на катушки и имевшим специальные насадки, позволяющие эффективно распылять струю воды.
Такая конструкция позволяла выиграть время до развертывания основных рукавов.
АЦ-40 (4331) намного превосходил другие отечественные автомобили аналогичного класса по скоростным характеристикам и маневренности. Однако появление нового автомобиля совпало с распадом СССР, поэтому заводу так и не удалось наладить его серийный выпуск.
Из книги А.В. Карпова Пожарный автомобиль в СССР: в 6 ч., Ч. 2: Пожарный типаж т. 1: Краеугольный камень, Москва, 2012.
Лебединой песней ОКБ ПМ становится разработка в 1977 году документации на выпуск автоцистерны АЦ-40(130)-63Б. Серийный выпуск автомобиля начнётся Прилукским заводом в 1978 году с выпуска установочной партии из 20 автомобилей. Выпуск автомобилей будет идти по нарастающей и в 1984 году достигнет абсолютного рекордного показателя за 40 лет выпуска пожарных автомобилей в послевоенном СССР. За один год будет выпущено 1710 единиц автоцистерн одной марки!
По сравнению с моделью 63А увеличилась ёмкость цистерны для воды, она составила уже 2350 л и 165 л пенообразователя (по сравнению с 2100 л воды и 150 л пенообразователя у АЦ-30(130)-63А).
Общее увеличение массы автомобиля составило 500 кг.
В зависимости от времени выпуска модели 63Б отличаются внешне. Машины ранних выпусков выглядят гораздо тяжелее, массивнее за счет длинной «юбки» кузова. Она укорачивается у автоцистерн 80-х годов выпуска, и внешний вид автомобиля снова становится привычно эстетичным.
С моделью 63Б связан, наверное, самый большой технический конфуз в нашей истории, хотя рука как-то не поднимается бросить камень в огород изготовителя последних советских автоцистерн — Прилукского завода. В 1982 году начинается вторая и последняя реконструкция Завода имени Лихачева. В результате её завершения в 1986 году завод приступает к выпуску шасси ЗИиЛ-431410 и его многофункциональной модификации ЗиЛ-431412. Именно последний тип шасси начинает поступать на Прилукский завод, и именно на нём начинают сборку пожарных автомобилей. Казалось бы, надо радоваться новинке. Но нет, возникает серьёзная проблема.
Речь идёт о применении на пожарных автомобилях тормозной системы, аналогичной системе автомобиля КамАЗ.
При долгой стоянке автомобиля, после потери воздуха из-за разного рода утечек и негерметичности тормозная система требовала подкачки до определенных значений давления перед выездом. На это уходили драгоценные секунды или даже минуты! Эксплуатация серийных автомобилей с заводской системой тормозов не вызывала никакого беспокойства. Там не поджимало время. Ну, выйдет автомобиль на линию на 10 минут позже — что тут такого? Для пожарных автомобилей с их спецификой такой подход не годился, на местах стали предлагаться разного рода решения, позволяющие таких простоев избежать. И тут получалось так, что пожарные вторгались в «святая-святых» — в заводскую тормозную систему!
За разрешением спора рационализаторы обратились, как обычно, в редакцию журнала «Пожарного дела», которая, в свою очередь, обратилась в ГУ ПО. Специалисты разъяснили водителям, что существует инструкция, которая гласит: «…в соответствии с правилами дорожного движения, эксплуатация транспортных средств с измененной конструкцией тормозных систем запрещена, если внесение изменений не было согласовано с предприятием-изготовителем автомобилей».
Когда же был задан вопрос — а что делать? — Главк молча предоставил подразделениям самим решать эти проблемы. Как они решались на местах, я хорошо помню: караулы стали просто позже выезжать. Не рисковать же техникой и боевым расчетом на дороге! Да, ещё отменили норматив «Сбор и выезд по тревоге»…
Вторым неприятным моментом стало применение нового способа жесткого крепления цистерны к раме, благодаря которому течь цистерны для пожарных автомобилей моделей 63Б и 137А, эксплуатирующихся в условиях пригородных и сельских дорог, стала хроническим недостатком. На решение этой проблемы, напрямую связанной с производством, потребовались годы.
В 80-е годы ситуация на предприятиях-изготовителях пожарной техники ухудшалась. В сложных экономических условиях трудно было создавать что-то новое. Вот что писал по поводу плановой модернизации модели 63Б журнал «Пожарное дело» в 1988 году, когда новую модернизированную автоцистерну на шасси ЗИЛ-130 представлял в Москве заместитель главного инженера ПО «Пожмашина» Ю.
Мартыненко: «… Новшества в ней такие, что сразу и не заметишь. Как выяснилось, конструкторы в сравнении с выпускающейся АЦ-40(130)-63Б несколько спрямили кузов, а дверь насосного отделения сделали глухой, без смотрового окна. Все остальное осталось по-старому. Как говорится, все это было бы смешно, когда бы не было так грустно». Статья журнала так и называлась.
Показатели назначения
Полная масса, кг: 9600
Удельная мощность, л.с./кг: 150/110
Вместимость цистерны для воды, л: 2350
Вместимость пенобака, л: 165
Модель насоса: ПН-40УВ
Шасси автомобиля: ЗиЛ-130
Двигатель: ЗиЛ-130 или ЗиЛ-508.10
Скорость максимальная, км/ч: 80
Число мест для боевого расчета (включая водителя): 7
Запас напорных рукавов, шт.
: 18
Вместимость топливных баков, л.: 150
Показатели экономного использования топлива
Расход топлива на 100км пробега (базовая), л: 41.5
Расход топлива при стационарной работе на привод спецагрегата, л/мин: 0.33
Расход топлива при при холостой работе, л/мин: 0.15
Расход топлива при холостой работе, л/мин: 0.15
Показатели транспортабельности
Длина, мм.: 7680
Ширина, мм.: 2500
Высота в транспортном положении (без боевого расчета, воды и пенообразователя, с 5-10 л запасом горючего), мм. 2780
Дорожный просвет, мм.: 265
