Турбина в двигателе: как устроен и как работает

как устроен и как работает

Алексей Федоров

автомеханик со стажем

Профиль автора

Чем больше топливовоздушной смеси поступит в цилиндры, тем выше будет КПД двигателя.

Подать больше топлива не проблема: достаточно установить более производительный топливный насос и форсунки. С воздухом сложнее: в конце такта впуска в цилиндре атмосферного двигателя он будет разреженным.

Система турбонаддува использует энергию отработавших газов и делает так, чтобы воздуха в цилиндрах было больше. Атмосферный двигатель 1,6 л 103 л. с. прослужит дольше турбированного 1 л. Но последний при этом будет более экономичным и экологичным при той же мощности.

Разберемся, как устроена система турбонаддува и как она работает.

Что вы узнаете

  • На какие двигатели ставят турбонаддув
  • Что такое турбокомпрессор
  • Интеркулер
  • Вестгейт и актуатор турбины
  • Предохранительный клапан
  • Как работает турбонаддув
  • Дополнительные системы в турбонаддуве

Рассылка для автолюбителей и тех, кто подумывает ими стать

Главное о том, сколько стоит владеть машиной, к чему быть готовым и как отстаивать свои права, — в вашей почте дважды в месяц. Бесплатно

На какие двигатели ставят турбонаддув

Турбонаддув встречается и на бензиновых, и на дизельных двигателях. На последних значительно чаще.

Работой бензинового ДВС управляет дроссельная заслонка: топливо подается пропорционально поступающему в цилиндры воздуху. Поэтому атмосферный бензиновый двигатель выдает неплохие показатели во всем диапазоне оборотов.

/guide/throttle/

Дроссельная заслонка: зачем нужна и как ломается

Работа дизельного двигателя регулируется количеством топлива, которое распыляют форсунки в цилиндры. Дроссельной заслонки нет, воздух в них поступает свободно. На холостом ходу и в режиме частичной нагрузки дизельный ДВС работает отлично. В режиме средней и полной нагрузки подача топлива увеличивается, а воздуха столько же: топливо в избытке, смесь переобогащенная, двигатель теряет эффективность.

Турбонаддув компенсирует недостаток воздуха. Благодаря турбине дизельный двигатель легкового автомобиля работает фактически в том же рабочем диапазоне оборотов, что и бензиновый.

Система турбонаддува состоит из турбокомпрессора, интеркулера, а также из регулировочных и предохранительных клапанов. Дальше мы поговорим о компонентах системы турбонаддува, поймем, где их искать, а также разберемся, как все это работает.

Из чего состоит система турбонаддува

Турбокомпрессор

У турбокомпрессора есть холодная и горячая части — обе похожи на улитку. Такая форма позволяет наиболее эффективно направлять потоки газов. Улитки соединены через картридж — корпус для вала, с одной стороны которого закреплено колесо турбины, а с другой — колесо компрессора. В корпусе картриджа есть масляные каналы и каналы для охлаждающей жидкости.

Горячая часть турбины работает с выхлопными газами высокой температуры — обычно 500—1000 °С. Улитка здесь отлита из чугуна с добавлением никеля, крыльчатка турбины — из жаропрочного сплава стали, никеля и хрома — инконеля. Холодная часть работает с воздухом из атмосферы, поэтому улитку и крыльчатку чаще всего отливают из алюминия.

Один из способов повысить производительность турбокомпрессора — сделать крыльчатки с обеих сторон более легкими. Горячую крыльчатку могут изготовить из титана или керамики, холодную — из магния. Также холодную крыльчатку можно выточить с помощью ЧПУ из цельного куска алюминия, ребра в таком случае будут тоньше. Все вышеперечисленные доработки делают турбокомпрессор более дорогим.

/guide/obkatka/

Что такое обкатка двигателя и как его обкатать

Турбокомпрессор или турбокомпрессоры — если их два или больше — ставят там, откуда выходят отработавшие газы. Вот какие могут быть варианты:

  1. один турбокомпрессор: обычно на рядных двигателях с тремя или четырьмя цилиндрами. Включается, когда энергии выхлопных газов достаточно, чтобы раскрутить турбинное колесо, — в среднем и высоком диапазоне оборотов двигателя;
  2. два разных турбокомпрессора, которые стоят один за другим. Систему можно встретить на рядных двигателях с четырьмя или больше цилиндрами. Маленький работает в низком диапазоне оборотов двигателя. При средних и высоких оборотах он выключается и начинает работать большой турбокомпрессор;
  3. два одинаковых по размерам и характеристикам турбокомпрессора, которые почти всегда стоят по отдельности. В рядном шестицилиндровом двигателе будет по одному на три цилиндра, в V-образном или оппозитном — по одному турбокомпрессору на головку блока цилиндров.

Одна и та же конфигурация с двумя турбокомпрессорами у одного производителя может называться «Битурбо», у другого — «Твинтурбо».

Теперь попробуем разобраться, где под капотом искать турбокомпрессор. Иногда его видно, иногда нет. Примеры — на фотографиях ниже.

/kapremont-dvs-honda/

Как я делал капитальный ремонт двигателя Хонды Аккорд 2007 года

Из чего состоит система турбонаддува

Интеркулер

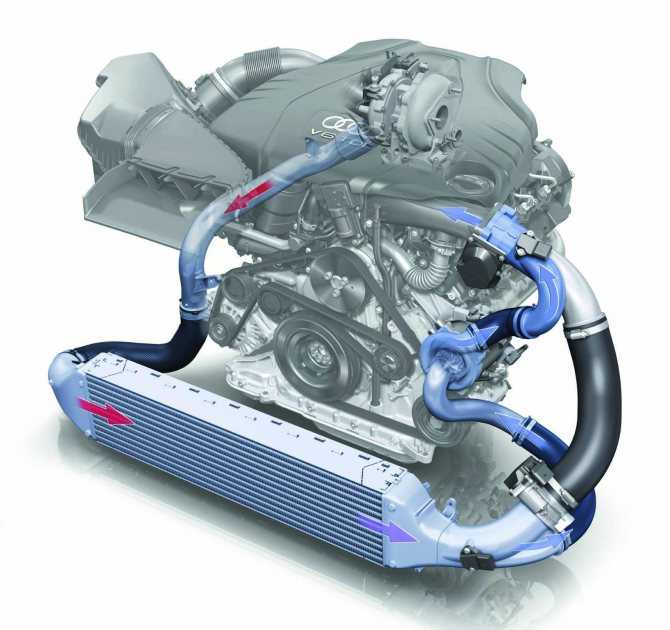

Интеркулер — это радиатор для охлаждения сжатого воздуха. Бывает воздушный и жидкостной.

Воздушный интеркулер работает на открытом воздухе. Через его каналы проходит сжатый разогретый воздух, который потом поступает в цилиндры ДВС. А набегающий воздух с улицы идет через соты: все работает так же, как в случае с радиатором охлаждения двигателя.

Такие интеркулеры чаще всего устанавливают перед основным радиатором или под ним. Иногда его располагают над двигателем, в этом случае на капоте будет явно выраженный воздухозаборник.

Интеркулер может быть расположен даже в боковых дефлекторах бампера, под фарами. Так делали на Пассате в кузове B5, Шкоде Октавии Тур. На Фольксвагене Туареге два интеркулера — с обеих сторон переднего бампера.

/guide/motor-po-kontraktu/

Как покупать б/у двигатели и коробки передач

Проблемы воздушных интеркулеров:

  1. Соты забиваются грязью, воздух проходит хуже, появляются проблемы с охлаждением.
  2. Может потерять герметичность из-за механических повреждений или коррозии. Сжатый воздух уходит, давление наддува снижается, мощность падает.
  3. Даже будучи абсолютно чистым, может перегреться, если машина стоит в пробке. Встречного потока воздуха нет, сжатый воздух не охлаждается, эффективность интеркулера падает. Но восстанавливается, когда машина начинает двигаться с достаточной для охлаждения скоростью.

Жидкостной интеркулер — радиатор с охлаждающей жидкостью внутри впускного коллектора и с собственным контуром охлаждения. Такой интеркулер сильно экономит подкапотное пространство, вдобавок уменьшает объем впускного тракта от турбины до двигателя. Благодаря такой конструкции турбокомпрессор раньше выходит на рабочее давление.

Машина с жидкостным интеркулером ведет себя практически одинаково и в жару, и в мороз. Минус — более сложная конструкция: нужен дополнительный радиатор, чтобы охладить горячий антифриз из интеркулера.

Если жидкостный интеркулер перестанет быть герметичным, антифриз попадет в масло. В одном случае может образоваться эмульсия, в другом случится гидроудар — тут как повезет.

/guide/motor-oil/

Моторное масло: из чего состоит и как его правильно выбирать

Жидкостной интеркулер Фольксвагена Тигуана с двигателем 1.4 TSI. Закреплен во впускном коллекторе десятью винтами, из него выходят патрубки охлаждающей жидкости. Машина после ДТП, передняя часть разобрана Радиаторам тоже досталось, зато хорошо видно, что их три

Из чего состоит система турбонаддува

Вестгейт и актуатор турбины

Актуатор турбины управляет регулировочным клапаном — вестгейтом. Или, в простонародье, калиткой. Как только в горячей части турбины возникает максимально допустимое давление наддува, актуатор открывает вестгейт. Часть выхлопных газов проходит мимо крыльчатки турбины. Благодаря этому она не разгоняется больше, чем необходимо.

На конце тяги актуатора есть резьба, которая позволяет отрегулировать положение вестгейта. В нормальном состоянии он должен быть плотно закрыт Выход из горячей части турбины: вестгейт слева, крыльчатка — справа

Из чего состоит система турбонаддува

Предохранительный клапан

Если резко сбросить газ, обороты двигателя упадут быстро, дроссельная заслонка закроется. Но турбокомпрессор продолжит быстро вращаться по инерции и создавать повышенное давление. Если это произойдет, вал может сместиться, а масляный клин — разрушиться. Возникнет трение, детали картриджа износятся.

Чтобы не повредить детали впускного тракта, нужен предохранительный клапан. Есть два варианта.

6 способов сломать двигатель автомобиля

Перепускной клапан, байпас. Когда водитель резко отпускает газ, дроссельная заслонка закрывается, давление на впуске растет, а клапан открывается и перепускает сжатый воздух обратно — в зону до турбины, к воздушному фильтру. Нагрузки на крыльчатку не избежать, но такая система позволяет хорошо амортизировать такие толчки и перенаправлять уже сжатый воздух обратно во впуск.

Двигатель Фольксвагена 1.4 TSI CAXA. Перепускной клапан — байпас — в черном корпусе, прикручен к холодной улитке. Байпас связан с блоком управления двигателя через разъем и может открываться не при возрастании давления, а как только закроется дроссельная заслонка.
Это существенно снижает риск критических нагрузок

Редукционный клапан, блоу-офф. Работает по тому же принципу: открывается при достижении предела допустимого давления, но выбрасывает наружу сжатый воздух, а это также снижает нагрузку на крыльчатку турбины. В процессе слышен характерный свист — его ценят любители автомобильного тюнинга.

Автопроизводители чаще используют байпас: он не создает излишнего шума под капотом. Это преимущество, если речь идет о семейном или рабочем автомобиле.

Блоу-офф на патрубке подвода сжатого воздуха, синий шланг подключен к нему же. Когда давление на впуске возрастает, давление через этот шланг передается на мембрану внутри редукционного клапана. Он открывается и стравливает избыточное давление наружу. Такие часто используют в автоспорте либо в тюнинге, чтобы получить от турбины «пшик». Источник: taro911_Photographer / Shutterstock Как звучит блоу-офф разных производителей. Источник: канал «AJS Нюансы Тюнинга» на «Ютубе»

Как работает турбонаддув

Поток отработавших газов в турбированном двигателе первым делом попадает на турбинное колесо, а только потом — в выхлопную трубу. Крыльчатка турбинного колеса преобразует энергию во вращение и через ось передает его на крыльчатку колеса компрессора. В свою очередь, она засасывает воздух в центре и разгоняет его по радиусу.

Форма улитки на горячей стороне помогает эффективно улавливать поток отработавших газов. На холодной стороне — собирать атмосферный воздух и направлять его дальше по каналам интеркулера. Ось при этом работает в масляном клину и развивает до 150 000 оборотов в минуту.

При сжатии воздух сильно нагревается и попадает в интеркулер. После него уже охлажденный воздух попадает в цилиндры двигателя. Вестгейт и предохранительный клапан срабатывают по мере необходимости.

Сообщество 07.04.22

Чем рискует продавец автомобиля с нештатным двигателем?

Дополнительные системы в турбонаддуве

Изменяемая геометрия турбины — решение, которое позволяет направлять потоки выхлопных газов на крыльчатку турбины под разным углом. Работают специальные подвижные лопатки. Когда давление выхлопных газов низкое, они встают под острым углом и почти смыкаются. Газы попадают на крыльчатку под более острым углом, скорость потока увеличивается, турбина работает на низких оборотах. Когда двигатель набирает обороты, давление выхлопа возрастает, лопатки изменяемой геометрии встают в исходное положение и не препятствуют потоку выхлопных газов.

Такая система почти всегда есть на дизельных двигателях: у них невысокий рабочий диапазон оборотов.

Горячая часть справа. Над крыльчаткой турбины есть подвижные лопатки. Источник: dreamnikon / Shutterstock Принцип работы турбокомпрессора с изменяемой геометрией. Источник: канал «Coupemaniaful» на «Ютубе»

Управление подъемом выпускных клапанов. Клапаны здесь также ускоряют поток выхлопных газов на пути к крыльчатке турбины: приподнимаются на определенную высоту, при которой могут его усилить, когда это необходимо.

Такое техническое решение применили на двигателях 1.8 и 2.0 TSI третьего поколения. Их можно встретить на Шкоде Октавии в кузове A7, в новом Фольксвагене Тигуане или Пассате. При этом есть такие же двигатели, но электроника на них управляет подъемом впускных клапанов. Такие ДВС менее мощные, но более экономичные.

Антилаг можно встретить на гоночных автомобилях, особенно на раллийных. Когда пилот бросает газ, дроссельная заслонка резко закрывается и блок управления двигателем устанавливает очень позднее зажигание.

/list/the-fastest-cars/

Ручная сборка и серебро в салоне: топ-10 самых быстрых машин в мире

Топливовоздушная смесь поджигается уже с открытым выпускным клапаном, появляется прямой поток горящего пламени. Турбина продолжает благодаря этому работать на высоких оборотах, а из выхлопной трубы вылетают языки пламени.

Обычно это происходит, когда гоночная машина входит в поворот: в этот момент пилот отпустил газ и включилась антилаг-система. На выходе из поворота он выжмет газ, а во впускном коллекторе уже будет сжатый воздух.

Запомнить

  1. Машины с турбонаддувом более дорогие при покупке и в эксплуатации.
  2. Прибавка 30—50% мощности — весомый аргумент в пользу турбированного двигателя.
  3. Почти любой дизельный двигатель на легковой машине — турбированный.


Новости, которые касаются всех, — в нашем телеграм-канале. Подписывайтесь, чтобы быть в курсе происходящего: @tinkoffjournal.

Выбираем двигатель: турбина или атмосферный?

23.09.2013 #Турбокомпрессор # Двигатель

Выбираем двигатель: турбина или атмосферный?

Сегодня автовладелец имеет возможность выбирать тип мотора — турбированный или атмосферный. У каждого из этих двигателей есть положительные и отрицательные стороны.

Перед покупкой необходимо тщательно взвесить все аргументы. Интернет-магазин AvtoALL собрал для своих клиентов все плюсы и минусы.

Что приобрести — машину с модным турбированным двигателем или остановить свой выбор на обычном атмосферном моторе? AvtoALL готов рассмотреть преимущества и недостатки данных силовых установок, чтобы помочь автомобилистам определиться с выбором.

Итак, привычный атмосферный мотор — это двигатель внутреннего сгорания. Он работает по следующему принципу: воздух, подаваемый через карбюратор или инжектор, участвует в образовании топливной смеси — одна часть бензина и четырнадцать — воздуха. Воспламенившееся топливо вырабатывает энергию, которая приводит в движение рабочие части мотора.


Атмосферные двигатели

Достоинства:

моторесурс — практика эксплуатации атмосферных двигателей, как бензиновых, так дизельных, доказывает, что срок ресурсной эксплуатации исчисляется тысячами километров пробега. Например, некоторые американские атмосферные двигатели проходят без капительного ремонта до 500 тысяч километров;
надежность — простая конструкция атмосферного двигателя не требовательна к качеству моторного масла и топлива. Такому двигателю нестрашен откровенно плохой бензин, на который можно «нарваться» на некоторых АЗС. Безусловно, регулярную заправку некачественным горючим не выдержит даже атмосферник, но зато его восстановление обойдется в разы дешевле, чем ремонт турбоагрегата;
ремонтопригодность — если из строя выйдет один из узлов атмосферного двигателя, то уже упомянутая простота конструкции позволит отремонтировать его без особых затрат для автомобилиста.

Недостатки:

— большая масса силовой установки — по сравнению с турбированным двигателем аналогичного объема;
— атмосферный мотор проигрывает турбине в динамике;
— он не способен поддерживать высокую мощность при езде в горах, где воздух разряжен.


Турбированные двигатели

Отличительной особенностью турбодвигателя является наличие турбины — турбонаддува с приводом от выхлопных газов. Турбокомпрессор загоняет в цилиндры больше воздуха. В итоге двигатель дает значительную мощность без увеличения рабочего объема.

Турбированный мотор изобрели еще в 1905 году, но на легковые автомобили эти агрегаты стали устанавливать только во второй половине ХХ века.

Достоинства:

— увеличенная мощность — в среднем, до 40% выше, если сравнивать с атмосферным двигателем такого же объема;
— высокий крутящий момент — за счет этого динамика лучше, чем у атмосферника;
— экологическая безопасность — турбокомпрессор обеспечивает эффективное и безотходное сгорание топлива в цилиндрах, уменьшая выброс вредных веществ.
— низкий уровень шума — турбированный двигатель шумит меньше, чем атмосферный;
— нет потери мощности — турбина поддерживает давление, равное атмосферному на уровне моря, тогда как обычный двигатель теряет свою мощность при подъеме в горы;
— наиболее эффективен турбонаддув для дизельных двигателей грузовиков.

Недостатки:

— двигатель крайне чувствителен к качеству масла и топлива. Для таких установок рекомендуется использовать специальное моторное масло;
— турбина работает при высокой температуре, поэтому срок службы масляного фильтра и масла сокращается в два раза, по сравнению с атмосферником;
— нужно постоянно следить за состоянием масла, меняя его с периодичностью, рекомендованной производителем, регулярно проверять воздушный фильтр — если он забился, это нарушит работу компрессора;
— повышенный расход топлива — в бензиновых двигателях с тубронаддувом для приготовления топливной смеси в цилиндрах используется большой объем воздуха, соответственно, подается больше горючего. Но это утверждение касается не всех типов турбодвигателей;
— турбина быстрее изнашивается, если сразу после остановки автомобиля отключать мотор. Чтобы продлить срок службы турбомотора, ему нужно дать немного поработать на холостых оборотах для охлаждения турбины.
