Технические характеристики двигателя УД-25

Производство силовых установок УД15 и УД25 проводится уже долгие годы. За этот период их начали применять на различных видах техники. Так, их использовали с целью питания привода электроагрегата, для транспортировки электростанций, мотоблоков типа МТЗ и различной дорожной либо строительной техники. Сами малолитражные моторы были созданы на базе силовой установки от автомобиля «Запорожец», которая выпускалась под названием МЕМЗ-966. Сам двигатель УД-15 является одноцилиндровым, в то время как УД-25 уже двухцилиндровый. Однако обе модели созданы по одинаковой конструкции, за счет чего технические характеристики двигателя УД-25, а также УД-15 очень схожи. Кроме этого, агрегаты унифицированы по своей конструкции и большинству деталей.

Двигатели УД 15 и УД 25

Старт выпуска силовой установки УД-15 был положен в 1967 году, когда было решено начать выпуск созданного на базе мотора ЗАЗ-966. Его рабочий объем составил всего 0,245, в то время как предельная мощность не превышала 6,5 л. с. при максимальных оборотах в 3,6 тысяч. Достижение этих показателей происходило благодаря открытой дроссельной заслонке. Подобная силовая установка, работающая с ограничителем оборотов, достигает только 4 л. с.

Другим агрегатом подобного типа стал несколько более крупный по размерам двигатель УД-25, имеющий уже два рабочих цилиндра. За счет этого объем мотора составляет уже 0,49 л, а рабочая мощность с ограничителем оборотов составляет 8 «лошадей». По своей конструкции такая силовая установка была унифицирована с моделью УД-15. Характерной особенностью этого модельного ряда двигателей была схема привода распредвала. В ней все шестерни находились внутри самого картера. К тому же в обоих агрегатах низкая степень сжатия, составляющая 6 ед. для одноцилиндровой модели и 7 для двухцилиндровой, что позволяет им работать даже с бензином, у которого октановое число начинается с уровня А72.

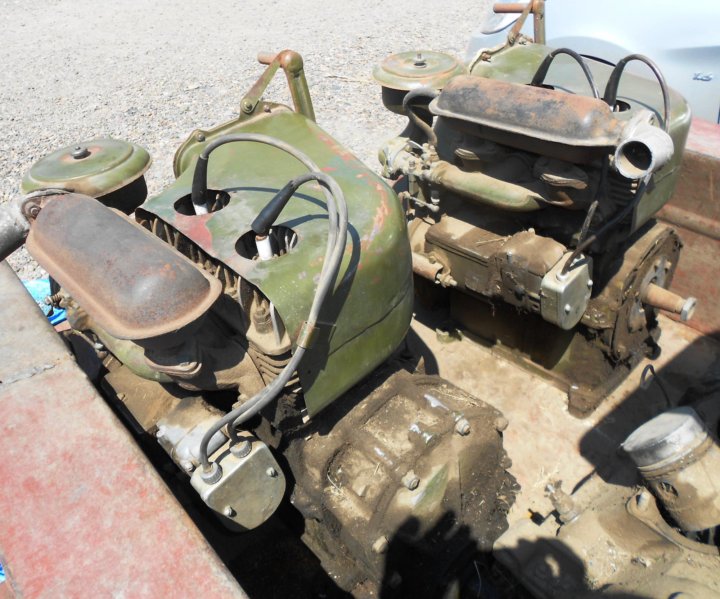

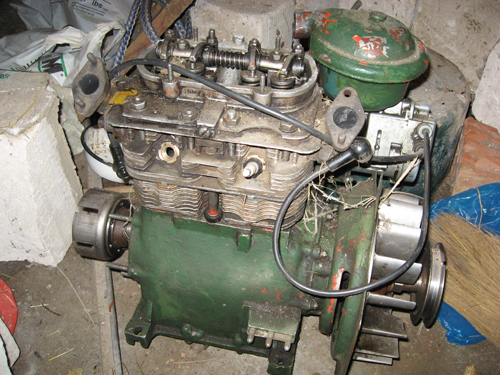

Двигатель УД 25 имеет два цилиндра

Технические характеристики

Отдельно стоит рассмотреть технические характеристики двигателя УД-15 и его старшего брата УД-25.

Так, они имеют следующие параметры:

  1. Габариты изделий – 41/45,5/53,5, а также 53,1/45,4/56,5 см.
  2. Объем двигателя – 0,245/0.49 л.
  3. Масса – 41/52 кг.
  4. Мощность – 4/8 л. с.
  5. Скорость вращения коленвала – 3 тыс. об/мин.

Устройство двигателей

Также стоит рассмотреть устройство и отдельные узлы таких силовых установок. В большинстве своем они отличаются исключительно дополнительным оборудованием. Зачастую модели используются в виде привода, устанавливающегося на генератор энергии.

Картер

Главным элементом подобного мотора считается картер туннельной схемы, выполненный из алюминия. Внутри него находится специальный корпус переднего подшипника от коленвала, закрепленный болтами. При этом на передней стенке находится подготовленное место для монтажа шестерного насоса, а также редукционного клапана, необходимого для обеспечения давления в смазочной системе. С целью ножного запуска с внешней стороны агрегата находится ось для специальной педали.

Валы и поршни

Не менее важным в силовой установке является использование в виде опор коленвала специальных шариковых подшипников. Так, передний монтируется на корпус и при необходимости его возможно снять, а вот задний находится внутри корпуса картера. Наличие подобной конструкции повышает ресурс и делает более простой сборку двигателя и его дальнейшее обслуживание.

Схема двигателя

Теплообмен

Для обеспечения корректной работы двигателя, важно его корректное охлаждение. На моделях УД15 и УД25 в этих целях применяется система принудительной вентиляции. Этот процесс обеспечивается работой вентилятора, подключенного к маховику. Куда именно подается воздух, определяется специальной системой кожухов, а интенсивность забор воздуха регулируется за счет системы жалюзи, установленных перед передним клапаном.

Смесеобразование

С целью обеспечения питания силовой установки, применяется карбюратор К-16М для моделей УД-15, а также К-45М для двигателя УД-25. По своей конструкции их установка возможна вместе с регулятором оборотов.

Смазка

На обоих двигателях этого модельного ряда используется одинаковая смазочная система. Так, для корректной работы каждого цилиндра предусмотрено 1,5 л моторного масла, которое хранится в нижней части картера силовой установки. Оттуда под высоким давлением оно поступает к различным элементам двигателя, а после в центрифугу с целью очистки от посторонних элементов.

Рекомендации по ремонту УД-15 и УД-25

Чтобы мотор дольше служил, стоит придерживаться следующих рекомендаций:

  1. Каждый месяц проверять уровень масла, в каком состоянии находятся фильтры.
  2. Через каждые 100 часов работы проводить чистку основных элементов от грязи и нагара.
  3. 1 раз в 200 отработанных часов требуется разбирать моторный отсек с целью проверки герметичности клапанов и других повреждения на кольцах или цилиндрах.
  4. Каждые 500 часов функционирования силовой установки требуется разбирать её, проводить чистку, а также менять масло.

Двигатели Уд-15 и УД-25 представляют собой разновидности силовых установок, созданных на базе мотора МЕМЗ-966. Эти модели по своей конструкции унифицированы между собой. Во многом их устройство идентично и различается только несколько элементов.

Для длительной эксплуатации и предотвращения необходимости в ремонте рекомендуется регулярно проводить обслуживание и чистку моторов.

Гелеос УД15-4

Компактный уничтожитель для персонального использования с 3-м уровнем секретности. Модель отличается от предыдущей — увеличенным объемом корзины и мощностью (количеством уничтожаемых листов за один раз). Имеет съемный режущий блок и специальные удобные ручки. Также оснащен функцией автоматической остановки при перегрузке двигателя. Современный дизайн уничтожителя, сделает его приобретение приятным событием. Тип Персональный Производитель Гелеос Модель ГЕЛЕОС УД15-4 Кол-во уничтожаемых листов, 70г/м 10 Кол-во уничтожаемых листов, 80г/м 9 Объем корзины, л 15 Способ резки перекрестная Размер частицы, мм 3,9×35 Уровень секретности (DIN-66399) P-4 Уровень секретности (DIN-32757) 3 Ширина загрузки, мм 220 Скорость резки, мм/сек 90 Уровень шума, дБ 60 Габариты, мм 326х171х322 Вес, кг 3,2

Шредер Heleos УД15-4 (Цвет: Black)

Настоящее «Пользовательское соглашение» (далее — Соглашение) представляет собой соглашение между пользователями сайта и владельцем сайта о правилах пользования сайтом lite-mobile.ru, а также предложение Продавцов, размещённых на сайте, заключить договор на изложенных ниже условиях Соглашения.

1.Основные положения

1.1. Сайт lite-mobile.ru является маркет-плейсом и полностью содержит предложения сторонних Продавцов. Все вопросы, связанные с куплей-продажей товаров, размещенных на сайте, установленные настоящим Соглашением, отнесены к компетенции Продавцов. Все вопросы, связанные с правилами использования сайта отнесены к компетенции владельца сайта.

1.2. Настоящее Соглашение заключается между Покупателем и Продавцом. Покупатель подтверждает свое согласие с условиями, установленными настоящим Соглашением, путем проставления отметки в графе «Я согласен с правилами магазина» при посещении Пользователем данного сайта.

1.3. Настоящие Соглашение, а также информация о товаре, представленная на Сайте, не являются публичной офертой.

1.4. Покупателем может быть любое физическое, способное принять и оплатить товар в порядке и на условиях, установленных настоящим Соглашением, на территории Российской Федерации.1.5. Владелец сайта оставляет за собой право вносить изменения в настоящее Соглашение.

1.6. Настоящее Соглашение должно рассматриваться в том виде, как оно опубликовано на Сайте, и должно применяться и толковаться в соответствии с законодательством Российской Федерации.

1.7. Продавец определил, что в случае бронирования Товара, а также оформления Заказа на условиях предоплаты (аванса в счет будущей сделки), договор считается заключённым, если в течение 24 часов после осуществления бронирования и/или предоплаты Покупатель не получил уведомление о невозможности передать ему Товар.

1.8. Заказ может быть аннулирован в одностороннем порядке маркет-плейсом, Продавцом или самим Покупателем.

1.9. Продавец или маркет-плейс имеет право аннулировать Заказ если исполнение Заказа со стороны Продавца стало невозможным по причинам, не зависящим от воли Покупателя, Продавца или маркет-плейса.


2. Информация о товаре

2.1. Товар представлен на Сайте через фото-образцы, являющиеся собственностью владельца сайта.2.2. Каждый фото-образец сопровождается текстовой информацией: артикулом, ценой и описанием товара.

2.3. По просьбе Покупателя сотрудник Продавца обязан предоставить (по телефону или посредством электронной почты) прочую информацию, необходимую и достаточную, с точки зрения Покупателя, для принятия им решения о покупке товара.2.4. Указанная на Сайте цена товара может быть изменена  в одностороннем порядке.

2.5. До Потребителя доводится информация, что при приобретение Потребителем комплектующих для компьютера, таких как: видеокарта, материнская плата, процессор, блок питания, оперативная память, накопители информации (жесткий диск, твердотелый жесткий диск, оптический), система охлаждения (в том числе жидкостная система), последующая их установка должна быть произведена силами авторизованных сервисных центров, специализированных сервисных центров (профильные) или же силами сервисного центра «911S».

2.5.1. В случае установки приобретенных комплектующих согласно перечню перечисленному в п. 2.5. настоящего Соглашения, своими силами, гарантийные обязательства Продавца перед Потребителем исчерпываются, где последний не имеет возможности предъявлять требования согласно ст. 18 Закона «О защите прав потребителей» к Продавцу, так как установка и подключение комплектующих требует наличие особых знаний и опыта.


3. Порядок бронирования товара

3.1. Покупатель вправе забронировать любой товар, представленный на Сайте. Каждый товар может быть забронирован в количестве не более 3 (трёх) шт., при условии наличия данного товара у Продавца. Бронирование товара может быть оформлено Покупателем по телефону, указанному на сайте.

3.2. После оформления заявки Покупателем, на e-mail Продавца отправляется письмо с указанием личных данных Покупателя, данное письмо свидетельствует, что Покупатель хочет уточнить информацию по интересующему его товару, или забронировать товар, предоставленный на Сайте. Менеджеры Call- центра связываются с Покупателем с помощью телефонной связи для уточнения информации по выбранному Покупателем товару. Для бронирования товара, Покупатель должен сообщить об этом менеджеру Call- центра самостоятельно.  С момента окончания телефонного разговора, в котором была произведена бронь на тот или иной товар, бронь действительна 2 (два) часа.

3.3. При отсутствии товара на складе Продавца, сотрудник Продавца обязан поставить в известность об этом Покупателя (по телефону).

3.4. Покупатель вправе отказаться от забронированного товара в любое время до момента его фактического приобретения по адресу: 191002, Санкт-Петербург, ул. Рубинштейна д.23, оф. 98.


4. Доставка и приемка-передача товара

4.1. Доставка товара, заказанного на Сайте Продавца, в согласованном количестве и ассортименте, осуществляется службой доставки по территории города Санкт-Петербург и Ленинградской области, а так же в другие города Российской Федерации.

4.2. Расходы по доставке товара оплачиваются Покупателем по тарифам, указанным на Сайте в разделе «Доставка».

4.4. Доставка заказанного товара производится в оговоренные сроки, указанные на Сайте Продавца.

4.5. Покупатель обязан в присутствии курьера Продавца произвести приемку заказанного товара по количеству, качеству, ассортименту и комплектности товара.

4.6. Фактом приемки товара Покупателем является оплата товара (оплата общей суммы заказа и суммы расходов по доставке товара). и подписание гарантийного талона совмещенного с товарным чеком.


5. Оплата товара

5.1. Способ оплаты товара указан на Сайте.

5.2. При расчете Покупатель оплачивает товар путем передачи денег представителю Продавца в лице курьера службы доставки.

5.3. Товар оплачивается только в рублях..

6. Возврат товара

6.1. Приобретенное Вами изделие является сложным техническим устройством, относится к товарам бытового назначения , на которые установлены гарантийные сроки, и не подлежит обмену и возврату по основаниям, указанным в п.1 ст 25 Закона «О защите прав потребителей».

6.2. При отказе Покупателя от товара, в случае если отказ не противоречит законодательству Российской Федерации Продавец возвращает ему денежную сумму, уплаченную за товар, за вычетом суммы расходов Продавца, связанных с доставкой товара Покупателю и вывозом товара от Покупателя, не позднее, чем через десять дней со дня предъявления Покупателем соответствующего требования.

6.3. Товар ненадлежащего качества может быть заменен на аналогичный товар надлежащего качества, либо возвращен Продавцу, в данном случае доставку товара оплачивает Продавец.


7. Прочее

7.1. Продавец оставляет за собой право расширять и сокращать товарное предложение на Сайте, регулировать доступ к любым товарам, а также приостанавливать или прекращать продажу любых товаров по своему собственному усмотрению.

7.2. Продавец вправе проводить специальные акции.

7.3. В соответствии с Федеральным законом «О персональных данных», размещая заказ, Вы даете согласие Продавцу на обработку своих персональных данных в целях рассылки информации и продвижения товаров на рынке, без ограничения срока. Указанное согласие может быть отозвано Вами путём направления письменного уведомления. В этом случае Ваши персональные данные будут уничтожены, а их обработка прекращена в течение 7 рабочих дней с даты получения нами уведомления.7.4. Продавец обязуется соблюдать конфиденциальность в отношении персональных данных Покупателя, а также иной информации о Покупателе, ставшей известной Продавцу в связи с исполнением настоящего Соглашения, за исключением случаев, когда такая информация:

  • является общедоступной;
  • раскрыта по требованию или с разрешения Покупателя;
  • требует раскрытия по основаниям, предусмотренным законодательством, или при поступлении соответствующих запросов суда или уполномоченных государственных органов;
  • раскрыта по иным основаниям, предусмотренным соглашением Сторон.

7.5. Владелец сайта вправе в одностороннем порядке вносить изменения в Соглашение путем публикации изменений на Сайте по адресу lite-mobile.ru, если иное не предусмотрено новой редакцией Соглашения. 7.6. Соглашение является юридически обязывающим договором между Покупателем и Продавцом, содержит правила использования Сайта.

Технические характеристики двигателей уд-15 и уд-25

Оригинальные качественные запчасти и расходные материалы для двигателей УД 15 и УД 25 от моих партнеров.

Также в мастерской можно приобрести запчасти для ремонта и расходные материалы для обслуживания разного рода садовой техники: мотоблоки, мотокультиваторы, минитракторы, бензопилы, мотокосы, фрезы и др.

Доставка запчастей к клиенту, отправка  их по почте. Ремонт и обслуживание мотоблоков и мини-тракторов любой сложности в мастерской и на выезде.

В каталоге представлена лишь часть запасных частей, любую информацию относительно нужной Вам детали и цены можно уточнить по телефонам: +375 29 6741674, +375 17 5123712.

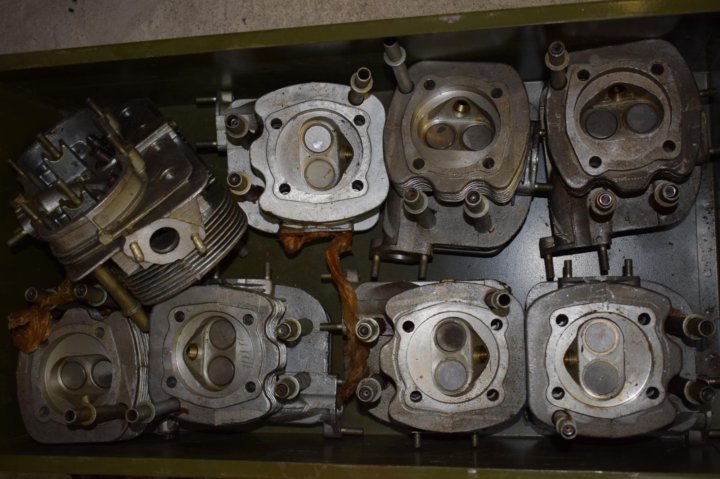

Головка блока цилиндров, двигатель УД 25.

Глушитель, двигатель УД 25.

Гайка-храповик двигатель УД 15, УД 25.

Масленый насос, двигатель УД 15, УД 25.

Воздушный фильтр, двигатель УД 15, УД 25.

Детали цилиндро-поршневой группы:

  • вкладыши, все ремонтные размеры, стандартные, межремонтные, двигатель УД 15, УД 25;
  • поршня, кольца, стандартные, ремонтные, двигатель УД 15, УД 25;
  • пальцы поршневые, двигатель УД 15, УД 25.

Шестерня распредвала, двигатель УД 15, УД 25.

Клапанная крышка, двигатель УД 15.

Карбюратор К45 М3, двигатель УД 15, УД 25.

Коленвал, двигатель УД 25.

Смазывающая шайба, коленвал двигателя УД 15, УД 25.

Шайба упорная коленвала,  двигатель УД 15, УД 25.

Храповая шестерня, двигатель УД 15, УД 25.

Кольцо проставка под цилиндр ЗАЗ, двигатель УД 15, УД 25.

Уплотнение центрифуги, двигатель УД 15, УД 25.

Магнето М 124 Б, двигатель УД 15.

Магнето М 137, двигатель УД 15.

Контакты для магнето М 137, двигатель УД 15.

Подшипники, манжеты, двигатель УД 15, УД 25.

Регулятор оборотов, двигатель УД 15, УД 25.

Пружина кикстартера, двигатель УД 15, УД 25.

Свечи зажигания А 11, двигатель УД 15, УД 25.

Ступица ведущего барабана, двигатель УД 15, УД 25.

Топливопровод от бензонасоса к карбюратору, от топливного бака к топливному насосу, двигатель УД 15, УД 25.

Шкив для запуска, двигатель УД 15, УД 25.

Источник: http://minimehanik.blogspot.com/2016/06/15-25.html

Двигатель серии УД 25: характеристики, неисправности и тюнинг

Двигатель УД 25 – стационарный двухцилиндровый силовой агрегат, который изготавливается Ульяновским моторным заводом.

Этот мотор благодаря своим отличным эксплуатационным характеристикам получил широкое распространение и применяется на сельскохозяйственной технике, с дорожными и строительными машинами.

Технические характеристики

ПАРАМЕТРЫЗНАЧЕНИЕ
Годы выпуска 1967 — н. д.
Материал блока цилиндров чугун
Система питания Прямой впрыск
Тип рядный
Рабочий объем, л 0.42
Мощность, л. с. 12
Количество цилиндров 2
Количество клапанов на цилиндр 2
Ход поршня, мм 60
Диаметр цилиндра, мм 72
Степень сжатия 6
Число оборотов об/мин 3000
Топливо бензин А 72
Расход топлива, грамм 435(320)
Масло летом – дизельное ДП 11, ДС 11, АС 10
зимой – ДП 8, АС 8
Сколько масла в двигателе, л 3
Вес двигателя, кг 52
Размеры (длина/ширина/высота), мм 530/455/565

Двигатель УД 25 устанавливается на дорожную технику, сельскохозяйственные машины, передвижные электростанции.

Описание

Изготовлен этот силовой агрегат на базе мотора МЕМ3-966 от Запорожца. Стационарный двигатель отличается простотой конструкции, легкостью в обслуживании и великолепной надежностью.

Д 25 имеет два цилиндра, а показатель мощности силового агрегата составляет 12 лошадиных сил. Карбюраторная система питания существенно упрощает конструкцию двигателя, при этом данная модификация силового агрегата отличалась надежностью и долговечностью.

При своих компактных размерах этот силовой агрегат выдавал отличную мощность, что позволяло использовать его вместе с различными передвижными электростанциями, на различной строительной, сельскохозяйственной и дорожной технике. Этот силовой агрегат с успехом устанавливался на небольшие трактора, которые используются фермерами и садоводами.

Этот силовой агрегат выполнен по стандартной четырехтактной схеме и имеет карбюраторное питание. Двигатель чрезвычайно надежен, поэтому может эксплуатироваться в течение длительного времени.

Отметим наличие воздушного охлаждения, что также упрощает конструкцию, но при этом автовладельцам необходимо следить за режимом эксплуатации двигателя, не допуская его перегрева. Также не рекомендуется использовать двигатель УД 25 в закрытых помещениях, что может привести к проблемам в работе мотора и ухудшению его охлаждения.

Модификации

По мере нахождения на конвейере этот силовой агрегат видоизменялся, на него устанавливали различное дополнительное навесное оборудование. Однако основа УД 25 осталась неизменной. Поэтому покупателям предлагается несколько модификаций, которые различаются лишь используемыми карбюраторами, топливными насосами и другим навесным оборудованием.

Также Ульяновский завод выпускал модель УД 15, которая фактически имеет аналогичную с двигателем УД 25 модель конструкции, за исключением отсутствия одного цилиндра. Эти модели полностью унифицированы, поэтому имеют одинаковые запчасти и аналогичный сервис при эксплуатации.

Техническое обслуживание

В отличие от большинства других стационарных силовых агрегатов УД 25 отличался простотой в использовании, надежностью и долговечностью. Мотор был не требователен к сервисному обслуживанию, поэтому достаточно было выполнять прочистку топливной системы, очистку воздушного фильтра и замену масла. Более каких-либо сервисных работ на данном силовом агрегате проводить не требуется.

Отметим, что весь сервис и ремонт двигателя может выполнять сам автовладелец, без обращения непосредственно в ремонтные мастерские. Тем самым существенно сокращаются затраты на эксплуатацию такой техники.

Для мотора УД 25 установлены следующие виды техобслуживания:

  • Ежесменное обслуживание проводится в начале и конце каждой смены. В данном случае проводится осмотр уровня масла и состояние фильтрующих элементов.
  • Первое техническое обслуживание техники проводится через каждые сто часов работы. В рамках данных сервисных работ проверяются зазоры клапанов, счищается нагар со свечей, промываются кулачки и толкатели.
  • Второе ТО выполняется каждые 200 часов работы двигателя. На таком ТО проводится вскрытие двигателя, проверяется герметичность клапанов, осматриваются цилиндры и поршневые кольца. Проводится промывка регулятора, меняется масло в поддоне. Одновременно следует проверить герметичность и состояние топливной системы.
  • Через 500 моточасов проводится разборка и промывка магнето, снимается нагар с крышки электродов, заменяется смазка подшипников.

Неисправности

НЕИСПРАВНОСТЬПРИЧИНА
При работе силового агрегата появились посторонние металлические звуки. В процессе эксплуатации могут отмечаться проблемы с клапанной системой, которая требует грамотной регулировки. Необходимо вскрывать мотор, производя соответствующую регулировку клапанов.
Мотор сильно дымит и работает нестабильно. Подобные проблемы характерны для силовых агрегатов с большим пробегом, которые требуют капитального ремонта. В данном случае проводится замена колец и маслосъемных колпачков.
Силовой агрегат не выдает необходимой мощности. Проблемы могут возникнуть с карбюратором, который вышел из строя и не обеспечивает поступление в цилиндры качественной смеси. Также не редкость проблемы с топливным фильтром, который просто забивается и не пропускает топливо в систему. Необходимо проводить диагностику топливной системы или же вскрывать карбюратор, что и позволит определить характер проблемы и устранить ее.
Появление протечек масла в верхней части двигателя. Проблема может состоять в прохудившейся прокладке клапанной крышки. Необходимо осмотреть и выявить место протечки, после этого вскрывается головка блока цилиндров и меняется повреждённая прокладка. Затягивать с этой работой не рекомендуется, так как без масла двигатель может быстро выйти из строя.

Тюнинг

Тюнинг этого силового агрегата в силу отсутствия запаса надежности практически не применяется.

При этом имеется возможность замены различного навесного оборудования, что позволяет уменьшить расход топлива и сделать работу силового агрегата более стабильной.

Например можно заменить родной карбюратор на модели от китайских скутеров. Подобный тюнинг позволяют существенно уменьшить расход топлива, не потеряв мощности двигателя.

Если же вам всё-таки необходимо увеличить мощность мотора, то можем порекомендовать перенастроить карбюратор, который будет лить в цилиндры более обогащенную смесь. В данном случае мощность двигателя может вырасти до показателя в 14-15 лошадиных сил.

Двигатель серии УД 25: характеристики, неисправности и тюнинг Ссылка на основную публикацию

Источник: https://dvigatels.ru/russia/dvigatel-ud-25.html

Двигатель УД 25: Особенности и технические характеристики

Среди установок, работающих за счёт внутреннего сгорания топлива, пользуются спросом маленькие стационарные агрегаты, двигатель УД 25, образец подобного рода техники. Несмотря на возраст, мотор начал выпускаться в 1967 году, продукция востребована и сегодня.

Секрет кроется в надёжности, доступности запасных частей, наладки в полевых условиях и, конечно, в цене.

Продукт применяют для решения таких задач, как: привод электростанций и иного оборудования, установка на мотоблок, небольшие лодки, самодельные маленькие трактора и др.

Выпуском силовой установки занимался Ульяновский завод, отсюда и расшифровка «УД», как «Ульяновский Двигатель». За основу конструкторы взяли мотор «966», устанавливаемый на машину «Запорожец».

Агрегат стационарный, малого литража, оснащен двумя цилиндрами, вырабатывает 12 лошадиных сил.

Для решения небольших поставленных задач, характеристик хватало, этим объясняется популярность и спрос на изделие.

УД-25:

Устройство двигателя УД-25

В качестве базы, при конструировании мотора взяли «966» двигатель «Запорожец». Решение основано на характеристиках агрегата, который славится простотой и надёжностью.

Двигатель с двумя камерами, вырабатывающими мощность 12 лошадиных сил. Питание агрегата происходит за счёт карбюратора, что делает конструкцию проще и легче.

Энергии, которую создаёт мотор, хватает для решения насущных задач, к тому же экономичность изделия делает эксплуатацию рентабельной.

Продукт выполняет четыре такта за один цикл, преимущество изделия в качестве выполнения задач при продолжительной работе. Кроме того, условия окружающей среды не создают проблем при отклонении от нормальных показателей. Ресурс мотора рассчитан на 3000 часов эксплуатации до проведения починки. Обслуживать прибор легко, процедуру выполняют, не прибегая к услугам специальных станций.

К особенностям мотора относится воздушное охлаждение. Характеристика наделяет установку одновременно и положительными и отрицательными качествами.

Так, охлаждение делает агрегат лёгким и исключает недостатки, связанные с использованием жидкости: утечки, необходимость замены расходного материала и др.

Обратная сторона медали, склонность к перегреву, необходимость в постоянной циркуляции окружающего воздуха. Последняя особенность усложняет работу мотора в закрытых помещениях.

  Газотурбинный двигатель: Устройство и принцип работы

Маркировка выпускаемых агрегатов иногда, после обозначения «УД-25» содержит букву. Символ отвечает за предназначение продукции и говорит о комплектации мотора.

Серийный мотоблок с двигателем УД 25:

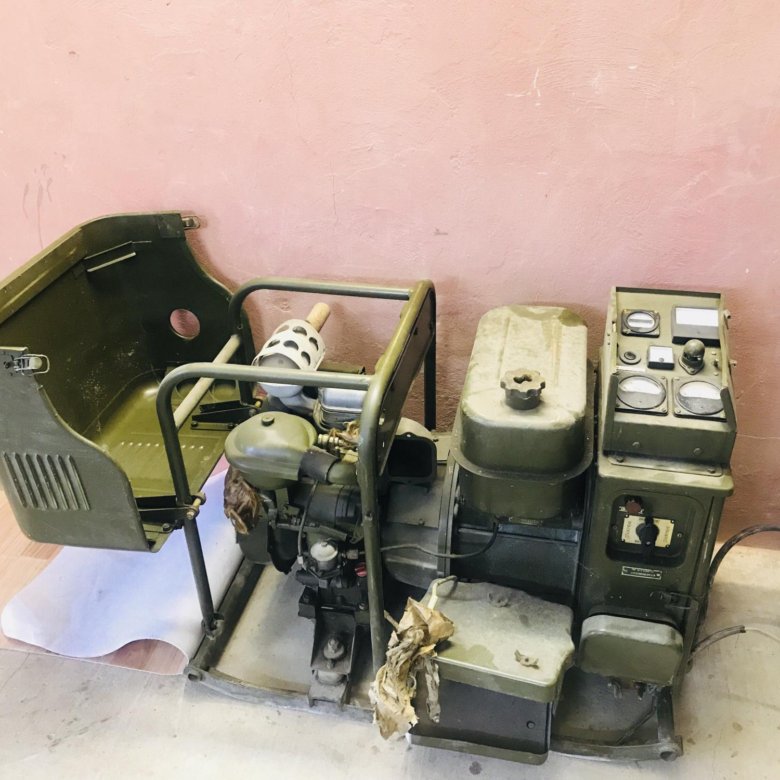

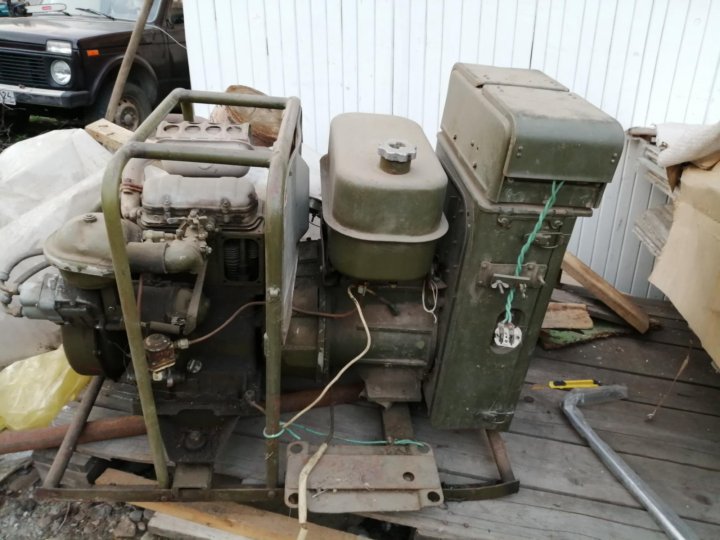

  • «Г»: мотор используется для активации устройства, вырабатывающего электрическую энергию. В комплект изделия входят: электрический стартер, переходник, магнето.
  • «С»: мотор приводит в действие малые сельскохозяйственные машины. В комплект входит редуктор понижения, магнето.
  • «В»: мотор приводит в действие суда малых размеров. В комплект входит муфта разъединения, редуктор обратного хода, винт и вал, магнето.
  • «Т»: мотор применялся для привода маленьких тракторов, или катков для асфальта. В комплект входит переходник для коробки, электрический стартер, воздушный фильтрующий элемент, магнето.
  • «М»: мотор, прошедший доработку в девяностых годах. После модернизации, двигатель стал легче и меньших габаритов.

Стоит отметить, что продукция «УД-25» выпускалась не только на моторном заводе в Ульяновске. Изделие без изменений выходило и в других городах страны, отличительная черта – маркировка агрегатов.

Так, завод двигателей малого литража в Петропавловске (Казахстан) выпускал моторы под маркой «ПД», «СК», «УД».

Завод «Серп и Молот» в Харькове (Украина) делал аналогичную продукцию под обозначением «СМ».

Карбюратор К-16М:

Двигатель УД 25 технические характеристики

За время эксплуатации мотор постоянно дорабатывался и изменялся, однако база агрегата не менялась. Так, на изделие устанавливали навесное оборудование, характеристики которого разнились. Например, применялись всевозможные модели бензиновых насосов, свечей, карбюраторов и др.

Двигатель УД 25 характеристики:

Показатель: Значение:
Выпуск мотора 1967-наше время
Сырьё остова чугун
Питание мотора Карбюратор (К-16М), бензин (А-72)
Подача топлива Помпа с диафрагмой
Охлаждение мотора Воздушное
Число и расположение камер мотора Два, ряд
Перепускных вентилей на камеру, (шт.) 2
Расположение клапанов верхнее
Регулировочный зазор в клапанах, (мм) 0,15
Сечение камеры мотора, (мм.) 72
Перемещение вытеснителя мотора, (мм.) 60
Компрессия мотора 6
Объем двигателя, (л) 0,490
Мощь мотора, (лошадей/оборотов в минуту) 12/3600
10/3000
Номинальное количество оборотов (об/мин) 3000
Вес двигателя, (кг) 52
Удельный расход, (г/л. сч.) 320
Смазка мотора Напор + брызги + пар
Масло мотора, марка Дп-8(11), АС-8(10)
Утрата смазки мотором, (гр./л, сч.) 10
Объём масла в двигателе, (л.) 3
Снижение температуры Воздухом, принуждение
Регулировка потока воздушных масс Открывающиеся пластины
Регулировка вращения На автомате, регулятором
Габариты «Д/Ш/В», (мм) 531/454/565

Свеча:

На заводе моторов в Ульяновске одновременно с 25-м мотором выпускают младшего собрата, который в сравнении с последним комплектуется одной камерой. Примечательно, что модели УД-25.УД-15 унифицированы на 100%, одинаково эксплуатируются и ремонтируются.

Обслуживание двигателя

Двигатель УД-25 надёжный, безотказный агрегат, с повышенным сроком работы без вмешательства со стороны. Для поддержания рабочего состояния, проводятся манипуляции по очистке топливного контура, воздушного фильтрующего элемента и смазки. Примечательно, что работы владелец способен провести самостоятельно. Подобные характеристики изделия сокращают время и бюджет при эксплуатации мотора.

  • Магнето М-151:
  • Рекомендуется выполнять следующие советы:
  • Раз в месяц контролируйте уровень смазки в силовой установке, проверяйте состояние фильтрующих элементов.
  • После каждых ста часов эксплуатации проверяйте зазоры в клапанах, чистите механизм толкателей, кулачков, свечной нагар.
  • После каждых двухсот часов работы разберите моторный отсек, проверьте клапана на герметичность, осмотрите вытеснители, кольца, цилиндры на предмет механических повреждений.
  • После каждых 500 часов работы разберите мотор, почистите магнето, смените смазку в подшипниках, почистите нагар в электрических составляющих.

Соблюдение выше перечисленных сроков контроля и починки мотора позволят сохранить работоспособность агрегата.

Основные проблемы

После испытаний и эксплуатации выявлен перечень неисправностей, которые характерны для изделия по истечению гарантийного срока службы.

К неполадкам относятся:

  • Работа мотора сопровождается металлическим звуком.

Проблема кроется в неисправности клапанного механизма мотора. Для устранения характерных симптомов, двигатель УД-25 разбирают и регулируют клапана.

Мотокультиватор:

  • Работа мотора сопровождается сбоями, изделие дымит.

Симптомы наблюдаются на двигателях, требующих капитальной починки. Решение проблемы заключается во вскрытии агрегата и замене колец.

  • При работе мотор не развивает требуемой мощности (снижается полезное действие).

Поведение характерно для изделий, в которых карбюратор не создаёт необходимой топливной смеси. Проблема решается заменой топливного фильтрующего элемента, параллельно проводится диагностика топливного контура, разбирается и чистится карбюратор.

  • Работа мотора сопровождается утечкой масла в верхней части.

Решение проблемы кроется в замене уплотнителя крышки клапанов. Технически, работа сопровождается демонтажем головки остова и последующей установкой на место с новым уплотнителем. Поломку устраняют как можно быстрей, иначе потеря масла приведёт к работе мотора на «сухую», а значит, повышенного износа не избежать.

Источник: https://toptexnik.ru/dvigarely/dvigatel-ud-25

Двигатель УД 25 — УД 15 характеристики, инструкция по эксплуатации

Двигатель УД 25 и УД 15 — характеристики, инструкция по эксплуатации

 Двигатели УД 25 и УД 15 выпускались много лет назад, но до сих пор используются любителями подобной техники. Не смотря на то, что им уже не один десяток лет, служат верой и правдой своим владельцам.

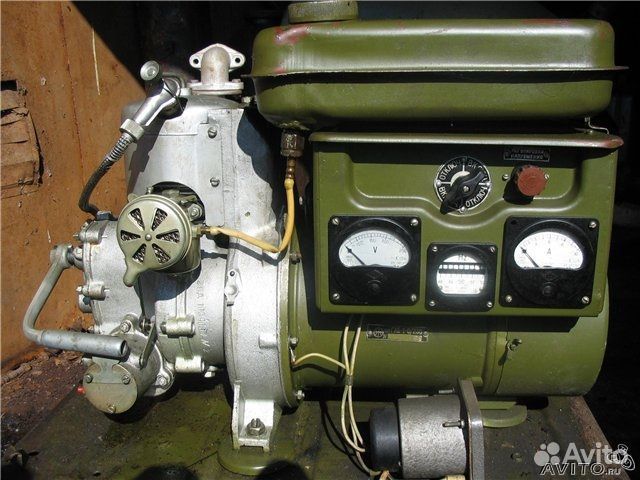

Такие двигатели применялись для привода электрических агрегатов питания и передвижных электростанций, различных сельскохозяйственных, строительных и дорожных машин, в том числе и на мотоблоках МТЗ, зачастую использую на самодельных минитракторах.

Стационарные малолитражные двигатели УД-15, УД-25 и их модификации спроектированы на базе двигателя модели МЕМЗ-966 (965) автомобиля „Запорожец». Двигатель УД-15 одноцилиндровый, а УД-25 двухцилиндровый. Обе модели УД выполнены по одной конструктивной схеме и максимально унифицированы.

Технические характеристики двигателя УД 25 и УД 15

Модель УД — 15 (СК-6 ) Модель УД -25 (СК-12)
Тип двигателя четырехтактный карбюраторный
Число цилиндров 1 2
Мощность (при полностью открытом дросселе), л.с при 3600 об/мин при 3000 об/мин  6 5  12 10
Номинальное число оборотов двигателя, об/мин 3000  3000
Мощность номинальная, эксплуатационная (длительная) на регуляторе, л. с 4 8
Удельный расход топлива на номинальной эксплуатационной мощности, г/л. с ч 330 320
Диаметр цилиндра, мм 72 72
Ход поршня, мм 60
Рабочий объем , см3 245 490
Степень сжатия 6 6
Расположение клапанов верхнее
Регулировочный зазор между клапанами и коромыслами (на холодном двигателе), мм 0,15
Топливо бензин А-72 ГОСТ 2084-67
Подача топлива бензонасос диафрагменного типа
 Карбюратор  К-16М ( К45М)
Воздушный фильтр инерционно-масляный с фильтрующим элементом
Емкость масляной ванны воздухофильтра, л 0,074
Масло: летом (свыше +5°С) дизельное Дп-11 ГОСТ 5304-54; дизельное ДС-11 (М10Б) ГОСТ 8581-63; автомобильное АС-10 (М10Б) ГОСТ 10541-63
Масло зимой (ниже +5°С) дизельное Дп-8 ГОСТ 5304-54; автомобильное АС-8 (М8Б) ГОСТ 10541-63
Смазка двигателя комбинированная, под давлением смазываются шатунные подшипники распределительного вала и толкатели клапанов
Очистка масла  неполнопоточной центрифугой
Масляный насос  шестеренчатый
Рабочее давление масла, кг/см2   1,5-5
Контроль давления  штоковый указатель
Емкость масляного резервуара, л  1,5
Расход масла (на доливку) двигателя, г/л, с.ч  не более 10
Магнето  М-137   М-151
Угол опережения зажигания до ВМТ 33°±1°
Свеча  А-11У (СН-200) ГОСТ 2043-54 или СН-302А
Тип охлаждения  воздушное принудительное
Регулирование притока охлаждающего воздуха   жалюзи на кожухе маховика
Запуск  рычажный механизм
Регулирование числа оборотов  автоматическое центробежным регулятором оборотов
Соединение с ведомым агрегатом  посредством упругого промежуточного элемента соединительной муфты
Габаритные размеры, мм:длина ширина высота  410 455 535  530 455 564
Масса, кг    41  52



Прослушивание двигателя УД 25 и УД 15 с целью диагностики неисправностей

Прослушивание двигателя во время его работы позволяет определить состояние основных деталей в местах их соединений (посадок).

Стук поршня, возникающий при сильно изношенных поршнях, хорошо прослушивается на не прогретом двигателе в левой части цилиндра.

Стук поршневого пальца, возникающий при большом зазоре между пальцем и шатуном или пальцем и поршнем, прослушивается в верхней части головки цилиндров, причем, при резком увеличении оборотов стук усиливается.

Стук шатуна, возникающий при большом зазоре в шатунном подшипнике, лучше всего прослушивается в верхней части картера около цилиндра.

Шум подшипников качения, возникающий при их износе, прослушивается около мест их установки. Шум шестерен возникает при увеличенном зазоре в зацеплении.

Стук коромысел клапанов, возникающий при увеличенном зазоре между клапаном и коромыслом, прослушивается в верхней части головки.

Если нужен ремонт то пригодится инструкция по эксплуатации и техническому обслуживанию двигателя УД 25 и УД 15

Также на этих мотоблоках применялись двигатели СК 6 и СК 12. Приводим руководство пользователя для этих двигателей.

Двигатели УД 15 устанавливались на мотоблок МТЗ. Подробная информация по мотоблокам МТЗ 05, МТЗ 06/12 размещена на соответствующих страницах сайта.

Карбюратор

На двигатели УД-15, УД-25 устанавливается карбюратор К-16М (К45М). Устройство карбюратора показано на рис. 10, 1 1 . Карбюратор 3 (рис.

10) приспособлен для работы с центробежным регулятором: дроссельная заслонка 6 управляется рычагом со сферой, на которую воздействует рычаг регулятора 7.

Для ручного управления дросселем в верхней части имеется поводок 2. Воздушная заслонка 9 управляется вручную.

На карбюраторе предусмотрена возможность (в случае необходимости) регулировки работы двигателя на малые обороты холостого хода. Регулировка осуществляется упорным регулировочным винтом 4, расположенным на рычаге дроссельной заслонки, в верхней части. Малые обороты холостого хода не должны превышать 1600 об/мин. Регулировка качества смеси на холостом ходу производится винтом 5.

Топливо в карбюратор подается диафрагменным бензонасосом 10 из отдельного несвязанного с двигателем бензобака. Работа бензонасоса осуществляется кулачком, имеющимся на распределительном валу. Конструкцией предусмотрен рычажок ручного привода бензонасоса.

Воздух в карбюратор поступает через инерционно -масляный воздухофильтр 1. Уровень топлива в поплавковой камере поддерживается постоянным (19±2 мм) с помощью поплавка 1 (рис. 11) и запорной иглы 2. При опущенном поплавке канал, через который поступает топливо из бензонасоса, открыт.

Топливо, заполняя поплавковую камеру, поднимает поплавок, который запорной иглой перекрывает канал подвода топлива. В крышке поплавковой камеры имеется утопитель поплавка. Поплавковая камера карбюратора не сбалансирована. Система холостого хода питается топливом до главного жиклера.

РАБОТА КАРБЮРАТОРА

Запуск двигателя. Запуск двигателя производится при прикрытой дроссельной заслонке с тем, чтобы воздух между заслонкой и стенкой смесительной камеры шел со скоростью, достаточной для распыления топлива.

В данном случае, хотя топливо и поступает через главный жиклер, работает в основном система холостого хода.

Только незначительная часть бензина, вытекающая из главного жиклера, в основном легкие фракции, будет участвовать в смесеобразовании.

Холостой ход. При работе двигателя на минимальных оборотах холостого хода дроссельная заслонка открыта на 1 —2°. Топливовоздушная эмульсия попадает через регулируемое винтом 4 (рис. 10) отверстие, расположенное за дроссельной заслонкой.

При дальнейшем открытии дроссельной заслонки второе отверстие системы холостого хода также попадает в пространство за дроссельной заслонкой, и топливо начинает поступать через оба отверстия.

При работе двигателя на холостом ходу с регулятором ( n=3000 об/мин, открытие дросселя — 5 -7°), кроме системы холостого хода топливо подается через главный жиклер -распылитель

Средние нагрузки. По мере открытия дроссельной заслонки разрежение в диффузоре возрастает, увеличивается подача топлива через главный жиклер — распылитель. Роль главной дозирующей системы возрастает. Таким образом, на средних нагрузках подача топлива обеспечивается совместной работой системы холостого хода и главной дозирующей системы

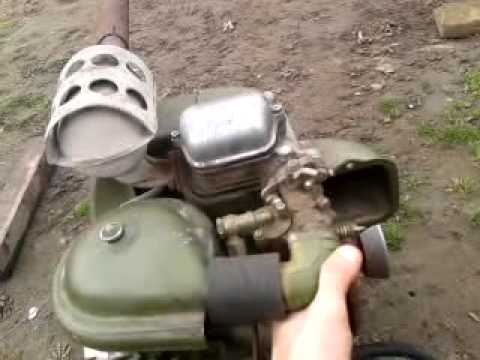

Двигатель УД 25 и УД15 — видео





Источник: https://pahalka.ru/dvigateli/dvigatel-ud-25-ud-15

Генератор уд 25 технические характеристики

 Двигатели УД 25 и УД 15 выпускались много лет назад, но до сих пор используются любителями подобной техники. Не смотря на то, что им уже не один десяток лет, служат верой и правдой своим владельцам.

Такие двигатели применялись для привода электрических агрегатов питания и передвижных электростанций, различных сельскохозяйственных, строительных и дорожных машин, в том числе и на мотоблоках МТЗ, зачастую использую на самодельных минитракторах.

Стационарные малолитражные двигатели УД-15, УД-25 и их модификации спроектированы на базе двигателя модели МЕМЗ-966 (965) автомобиля „Запорожец». Двигатель УД-15 одноцилиндровый, а УД-25 двухцилиндровый. Обе модели УД выполнены по одной конструктивной схеме и максимально унифицированы.

Технические характеристики двигателя УД 25 и УД 15

Модель УД — 15 (СК-6 ) Модель УД -25 (СК-12)
Тип двигателя четырехтактный карбюраторный
Число цилиндров 1 2
Мощность (при полностью открытом дросселе), л.с при 3600 об/мин при 3000 об/мин  6 5  12 10
Номинальное число оборотов двигателя, об/мин 3000  3000
Мощность номинальная, эксплуатационная (длительная) на регуляторе, л. с 4 8
Удельный расход топлива на номинальной эксплуатационной мощности, г/л. с ч 330 320
Диаметр цилиндра, мм 72 72
Ход поршня, мм 60
Рабочий объем , см3 245 490
Степень сжатия 6 6
Расположение клапанов верхнее
Регулировочный зазор между клапанами и коромыслами (на холодном двигателе), мм 0,15
Топливо бензин А-72 ГОСТ 2084-67
Подача топлива бензонасос диафрагменного типа
 Карбюратор  К-16М ( К45М)
Воздушный фильтр инерционно-масляный с фильтрующим элементом
Емкость масляной ванны воздухофильтра, л 0,074
Масло: летом (свыше +5°С) дизельное Дп-11 ГОСТ 5304-54; дизельное ДС-11 (М10Б) ГОСТ 8581-63; автомобильное АС-10 (М10Б) ГОСТ 10541-63
Масло зимой (ниже +5°С) дизельное Дп-8 ГОСТ 5304-54; автомобильное АС-8 (М8Б) ГОСТ 10541-63
Смазка двигателя комбинированная, под давлением смазываются шатунные подшипники распределительного вала и толкатели клапанов
Очистка масла  неполнопоточной центрифугой
Масляный насос  шестеренчатый
Рабочее давление масла, кг/см2   1,5-5
Контроль давления  штоковый указатель
Емкость масляного резервуара, л  1,5
Расход масла (на доливку) двигателя, г/л, с.ч  не более 10
Магнето  М-137   М-151
Угол опережения зажигания до ВМТ 33°±1°
Свеча  А-11У (СН-200) ГОСТ 2043-54 или СН-302А
Тип охлаждения  воздушное принудительное
Регулирование притока охлаждающего воздуха   жалюзи на кожухе маховика
Запуск  рычажный механизм
Регулирование числа оборотов  автоматическое центробежным регулятором оборотов
Соединение с ведомым агрегатом  посредством упругого промежуточного элемента соединительной муфты
Габаритные размеры, мм:длина ширина высота  410 455 535  530 455 564
Масса, кг    41  52



Прослушивание двигателя УД 25 и УД 15 с целью диагностики неисправностей

Прослушивание двигателя во время его работы позволяет определить состояние основных деталей в местах их соединений (посадок).

Стук поршня, возникающий при сильно изношенных поршнях, хорошо прослушивается на не прогретом двигателе в левой части цилиндра.

Стук поршневого пальца, возникающий при большом зазоре между пальцем и шатуном или пальцем и поршнем, прослушивается в верхней части головки цилиндров, причем, при резком увеличении оборотов стук усиливается.

Стук шатуна, возникающий при большом зазоре в шатунном подшипнике, лучше всего прослушивается в верхней части картера около цилиндра.

Шум подшипников качения, возникающий при их износе, прослушивается около мест их установки. Шум шестерен возникает при увеличенном зазоре в зацеплении.

Стук коромысел клапанов, возникающий при увеличенном зазоре между клапаном и коромыслом, прослушивается в верхней части головки.

Если нужен ремонт то пригодится инструкция по эксплуатации и техническому обслуживанию двигателя УД 25 и УД 15

Также на этих мотоблоках применялись двигатели СК 6 и СК 12. Приводим руководство пользователя для этих двигателей.

Двигатели УД 15 устанавливались на мотоблок МТЗ. Подробная информация по мотоблокам МТЗ 05, МТЗ 06/12 размещена на соответствующих страницах сайта.

Карбюратор

На двигатели УД-15, УД-25 устанавливается карбюратор К-16М (К45М). Устройство карбюратора показано на рис. 10, 1 1 . Карбюратор 3 (рис.

10) приспособлен для работы с центробежным регулятором: дроссельная заслонка 6 управляется рычагом со сферой, на которую воздействует рычаг регулятора 7.

Для ручного управления дросселем в верхней части имеется поводок 2. Воздушная заслонка 9 управляется вручную.

На карбюраторе предусмотрена возможность (в случае необходимости) регулировки работы двигателя на малые обороты холостого хода. Регулировка осуществляется упорным регулировочным винтом 4, расположенным на рычаге дроссельной заслонки, в верхней части. Малые обороты холостого хода не должны превышать 1600 об/мин. Регулировка качества смеси на холостом ходу производится винтом 5.

Топливо в карбюратор подается диафрагменным бензонасосом 10 из отдельного несвязанного с двигателем бензобака. Работа бензонасоса осуществляется кулачком, имеющимся на распределительном валу. Конструкцией предусмотрен рычажок ручного привода бензонасоса.

Воздух в карбюратор поступает через инерционно -масляный воздухофильтр 1. Уровень топлива в поплавковой камере поддерживается постоянным (19±2 мм) с помощью поплавка 1 (рис. 11) и запорной иглы 2. При опущенном поплавке канал, через который поступает топливо из бензонасоса, открыт.

Топливо, заполняя поплавковую камеру, поднимает поплавок, который запорной иглой перекрывает канал подвода топлива. В крышке поплавковой камеры имеется утопитель поплавка. Поплавковая камера карбюратора не сбалансирована. Система холостого хода питается топливом до главного жиклера.

РАБОТА КАРБЮРАТОРА

Запуск двигателя. Запуск двигателя производится при прикрытой дроссельной заслонке с тем, чтобы воздух между заслонкой и стенкой смесительной камеры шел со скоростью, достаточной для распыления топлива.

В данном случае, хотя топливо и поступает через главный жиклер, работает в основном система холостого хода.

Только незначительная часть бензина, вытекающая из главного жиклера, в основном легкие фракции, будет участвовать в смесеобразовании.

Холостой ход. При работе двигателя на минимальных оборотах холостого хода дроссельная заслонка открыта на 1 —2°. Топливовоздушная эмульсия попадает через регулируемое винтом 4 (рис. 10) отверстие, расположенное за дроссельной заслонкой.

При дальнейшем открытии дроссельной заслонки второе отверстие системы холостого хода также попадает в пространство за дроссельной заслонкой, и топливо начинает поступать через оба отверстия.

При работе двигателя на холостом ходу с регулятором ( n=3000 об/мин, открытие дросселя — 5 -7°), кроме системы холостого хода топливо подается через главный жиклер -распылитель

Средние нагрузки. По мере открытия дроссельной заслонки разрежение в диффузоре возрастает, увеличивается подача топлива через главный жиклер — распылитель. Роль главной дозирующей системы возрастает. Таким образом, на средних нагрузках подача топлива обеспечивается совместной работой системы холостого хода и главной дозирующей системы

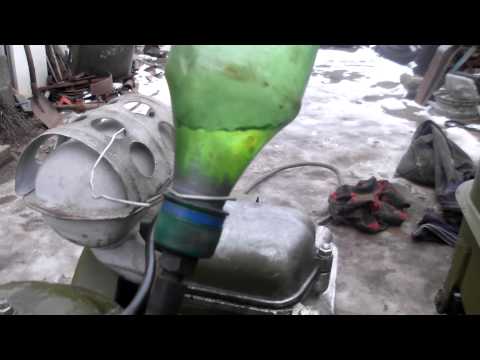

Двигатель УД 25 и УД15 — видео





Источник: https://generator.uef.ru/generator-ud-25-tehnicheskie-harakteristiki/

Техническое описание модификации и назначение двигателей уд-15 и уд-25

Стационарные малолитражные двигатели УД-15, УД-25 и их модификации спроектированы на базе двигате­ля модели МЕМЗ-966 автомобиля «Запорожец *.

Двигатель УД-15-одноцилиндровый, а УД-25 двух цилиндровый. Обе модели УД выполнены по одной конструктивной схеме и максимально унифицированы.

УД-15 и УД-25 представляют собой базовую модель двигателей серии УД,

В зависимости от назначения двигатели УД-15 и 2’Д-2С могут выпускаться в различных модификациях с дополнительным оборудованием и с соответствующим условным обозначением (УД-15Г; УД-25Г; УД-25С ) . Базовая модель при этом изменениям не подвергается.

Двигатели могут применяться для привода электри­ческих агрегатов питания и передвижных электростанций , различных сельскохозяйственных, строительных и дорожных_ машин.

Техническая характеристика двигателей

Модель УД-15 УД-25
двигатель четырехтактный карбюраторный четырехтактный карбюраторный
Число цилиндров 1 2
Мощность при пол­ностью открытом дросселе ), кВт (л. с) 3600 мин» (об/мин)
при 3000 мин» (об/мин)
  1. 8.82+0;37
  2. 12-0.5
  3. 7,36(10)
Мощность номинальная эксплуа­тационная длительная ) при работе на регуляторе, кВт (л. с.) 2,94(4) 5,88(8)
Номинальная частота вращения двигателя, об/мин 3000 3000
Удельный расход топлива при
номинальной эксплуатационной мощности, г/кВт, ч г/л. с. ч
448,8(330) 435(320)
Диаметр цилиндра мм 72 72
Ход поршня, мм 60 60
Рабочий объем, см 245 490
Степень сжатия 6 6
  • Расположение клапанов
  • Фазы газораспределения ( при
  • зазоре у толкателя 0.3 мм }
  • начало впуска
  • конец’ впуска
  • начало выпуска
  • конец выпуска
  1. Верхнее
  2. 10′ до ВМТ
  3. 46° после НМТ
  4. 46° до НМТ
  5. 10° посла ВМТ
  • Верхнее
  • 10′ до ВМТ
  • 46° после НМТ
  • 46° до НМТ
  • 10° посла ВМТ
Регулируемый зазор между клапанами и коромыслами (на холодном двигателе ) , мм 0,15 0,15
Топливо Бензин А72, А76 ГОСТ 2084-77 Бензин А72, А76 ГОСТ 2084-77
Карбюратор К-16М К-16М
Воздухофильтр Инерционно—масляный с фильтрующим элементом Инерционно—масляный с фильтрующим элементом
Вместимость масляной ванны воздухофильтра, л 0,070 0,070
  1. Масло : летом Свыше
  2. +5°С
  3. зимой
Дизельное М1ОГ2 ГОСТ 8581-78 Дизельное М10В2ГОСТ 8581-78 Долгоработающее всесезонное М6э/10В СДВ-АСЗп-ЮВ) ТУ38Д01 155-76 Автомобильное АСЗп-Ю ТУ 38.101.267-72М10В2ГОСТ 8581-78 Долгоработающее всесезонное М6э/10В СДВ-АСЗп-ЮВ) ТУ38Д01 155-76 Автомобильное АСЗп-Ю ТУ 38.101.267-72
Дизельное М8В2 ГОСТ 8581-78 Автомобильное М8В1 ГОСТ 10541-78 Долгоработающэе всесезонное М6а/ЮВ СДВ-АСЗп-ЮВ ) ТУ38Д01 155-76 Автомобильное АСЗп-Ю ТУ 38Д01.267-72
Автомобильное АСЗп-6 (М-4 /6В ) ТУ 38.101.11-75
М10В2ГОСТ 8581-78 Долгоработающее всесезонное М6э/10В СДВ-АСЗп-ЮВ) ТУ38Д01 155-76 Автомобильное АСЗп-Ю ТУ 38.101.267-72
Дизельное М8В2 ГОСТ 8581-78 Автомобильное М8В1 ГОСТ 10541-78 Долгоработающэе всесезонное М6а/ЮВ СДВ-АСЗп-ЮВ ) ТУ38Д01 155-76 Автомобильное АСЗп-Ю ТУ 38Д01.267-72
Автомобильное АСЗп-6 (М-4 /6В ) ТУ 38.101.11-75
Тип смазки двига­теля Комбинированная, под давлением смазы -ваются шатунные подшипники коленвала , подшипники распределительного вала и толкатели клапанов Комбинированная, под давлением смазы -ваются шатунные подшипники коленвала , подшипники распределительного вала и толкатели клапанов
Очистка мас­ла Неполнопоточной центрифугой Неполнопоточной центрифугой
Масляный насос Шестеренчатый Шестеренчатый
Рабочее давле­ние масла,
МПА Скгс/см2)
0,15-0,5 (1,5-5) 0,15-0,5 (1,5-5)
Контроль давле­ния По токовому указателю По токовому указателю
Вместимость масляного резервуара. л 1.5 1.5
Удельный расход мас­ла, г/кВт, ч
С г/л. с.ч.). не бопе
13,6(10) 13,6(10)
Магнето М-137А М-1.53
Свеча А-10Н [СН~20 А-10Н [СН~20
Тип охлаждения воздушное воздушное
Регулирование охлаждающего возду -ха Жалюзи на кожухе маховика Жалюзи на кожухе маховика
Запуск Рычажным механизмом Рычажным механизмом
Регулирование час тоты вращеяи я Автоматическое,
центробежным регулятором частоты вращения
Автоматическое,
центробежным регулятором частоты вращения
Соединение с ведо­мым агрегатом посредством упругой муфты посредством упругой муфты
Габаритные разме-
  • ры , мм
  • длина
  • ширина
  • высота
  • Масса, кг
  1. 410
  2. 455
  3. 3 3 5
  4. 41

КОНСТРУКЦИЯ

Рис. 1. Продольный разрез двигателя УД-15: 1-кожух маховика; 2-гайка-храповик* 3-трубка подвода смазки; 4-крышка маслофильтра; б-маховик-вентилятор; 6-кожух. цилиндров; 7-глушитель; 8-коленчатый вал:

9-гайка М2О; 10-манжета.

Отличительной особенностью конструкции двигателей УД-15, УД-25 { рис. 1, 2 и 3 ) является туннельный картер без передней крышки С распределительные шестер­ки расположены непосредственно в картере ).

На. переднем конце коленчатого вала, вращающегося на подшипниках качения, крепится маховик-вентилятор воздушной системы охлаждения. Полый распределительный вал вращается на оси, укрепленной в картере.

Двигатели снабжены регулятором, автоматически под­держивающим частоту вращения коленчатого вала в определенных узких пределах при изменении нагрузки от нуля до номинальной величины,и глушителями выпуска.

Источник: http://spectr-motoblok.ru/2010/05/12/texnicheskoe-opisanie-modifikacii-i-naznachenie-dvigatelej-ud-15-i-ud-25/index.html

Картер УД-25

Поз.
на рис.
Артикул Название детали Кол-во
на двигателе
Вес
 1  УД25-41-40  Маслоприемник в сборе
 1
 2  УД15-11-00А  Педаль в сборе  1  0,752
 3  УД15-11-04  Втулка резиновая  1  0,035
 4  55-10-020Ц  Шайба 10 к головке цилиндров  4  0,0044
 5  40-10-017Ц  Гайка М10, Н40-55 к головке цилиндра  4  0,011
 6  УД15-21-20  Гайка головки цилиндров в сборе  4  0,016
 7  УД15-10-25  Шпилька М10х164 к головке цилиндров  8  0,090
 8  965-1003030-А  Шайба головки цилиндров  4  0,005
 9  УД15-10-02А  Втулка толкателя  4  0,118
 10  УД15-40-08   Прокладка регулятора  1
 12  УД15-10-05  Втулка к распределительному валику задняя  1  0,038
 13  УД15-10-03  Прокладка к втулке толкателя  4
 14  УД15-10-12 Штуцер манометра  1  0,038
 15  УД15-30-10  Сальник 52х72х10 в сборе к втулке сальника задней  4
 16  УД15-51-01  Проставка топливного насоса  1  0,102
 17  965-1106175  Прокладка проставки  1
 19  УД15-13-00  Щуп масляный  1
 20 21-06-20Ц  Шпилька М6х20 Н59-68 к опоре коленчатого вала  12  0,005
 21  УД25-12-02  Прокладка поддона  1
 22  УД25-12-10А  Щиток поддона в сборе  1
 23  УД15-10-11  Пробка щупа масляного  1
 24  УД15-10-16  Пробка редукционного клапана масляного насоса  2
 25  УД15-10-17  Прокладка пробки редукционного клапана масляного насоса  2
 26  УД15-10-14  Пружина редукционного клапана масляного насоса  1
 27  УД15-10-15  Плунжер редукционного клапана масляного насоса  1
 28  УД25-12-01

 Поддон

 1  2,090
 29  10-06-014Ц  Болт М6х14 Н10-55 к щитку поддона  4
 30  55-06-012Ц  Шайба 6 ГОСТ 11371-65 к щитку поддона  4
 31  40-06-010Ц  Гайка М6 Н40-55  2
 32  УД15-10-18  Шпилька М6х14 к маслоприемнику  2
 33  УД15-41-44  Прокладка маслоприемника  1
 34  УД15-41-11  Прокладка крышки маслонасоса  1
 35  УД15-10-18  Шпилька М6х14 к маслонасосу  11
 36  УД25-10-01  Картер  1  6,370
 37  УД15-11-09  Прокладка регулировочная кронштейна педали  2
 38  УД15-10-07  Кронштейн педали  1  0,080
 39  21-08-45Ц  Шпилька М8х45 Н59-63 к кронштейну педали  2  0,027
 40  УД15-11-07А  Пружина педали  1  0,085
 41  УД15-10-08А  Ось педали  1
 42  21-06-20Ц  Шпилька М6х20 Н59-63 к опоре коленчатого вала  20
 43  УД15-30-22  Прокладка опоры коленчатого вала  1
 44  УД15-10-04  Втулка к распределительному валику передняя  1  0,040
 45  УД15-10-13  Трубка маслосистемы картера  1

Ремонт масляного датчика двигатель УД 15, УД 25.

Двигатели УД 15 и УД 25 оборудованы гидравлическими масляными датчиками. Датчики довольно надежны и с ними редко возникают проблемы.


Давление в системе смазки определяется по выходу штока из корпуса датчика. Давление считается нормальным, когда на заведенном двигателе шток полностью выходит из корпуса масляного датчика. Если на холостых оборотах часть штока уходит в корпус, это говорит о том, что двигатель нужно обслужить, как минимум, заменить масло. Возможно нужен профилактический ремонт. Если шток во время работы двигателя из корпуса не выходит или выходит только на высоких оборотах, это повод обратиться в мастерскую, дальнейшая работа с такими показателями давления масла приведет к серьезной поломке.

Сегодня мы рассмотрим основные неисправности масляного датчика. Масляный датчик не работает, шток  вышел из корпуса и не возвращается на заглушенном двигателе обратно, либо шток не выходит из корпуса при запуске двигателя. Ситуация опасна тем, что и в первом, и во втором случаях вы не знаете: есть ли давление масла в системе. Также иногда возникает течь масла, что тоже является серьезной неисправностью, масло постоянно убывает — это плохо для двигателя, также вытекшее масло попадает в почву и на растения вашего приусадебного участка.

Итак, в нашем случае шток вышел из корпуса и при заглушенном двигателе не возвращается обратно.


Также у нас явно видна течь масла по штоку масляного датчика.

Разбираем датчик масляного насоса: с обоих сторон выкручиваем пробки датчика.



Внутри корпуса остался толкатель, его нужно вытолкнуть оттуда или даже выбить, иногда, он серьезно там застревает.


Так выглядит разобранный  масляный датчик. Через отверстие в корпусе масляного датчика под давлением поступает масло и тем самым давит на толкатель, в свою очередь толкатель создает давление на шток и он выходит из корпуса, информируя механизатора о наличии давления в системе смазки. После остановки двигателя пружина возвращает шток в корпус масляного датчика. Если шток не выходит или вышел и не возвращается назад, как правило, проблема либо в толкателе, отмечен красной стрелкой на фото, либо в самом корпусе.


Ремонт заключается в том, чтобы обеспечить свободное перемещение толкателя в корпусе масляного датчика. Нужно очистить сам толкатель от следов коррозии и царапин, если таковые имеются, у нас они ярко выраженные.

В любом случае полируем толкатель мелкозернистой наждачной бумагой. Также очищаем внутреннюю часть корпуса масляного насоса и избавляемся от заусенцев внутри корпуса (быстро и эффективно корпус масляного насоса можно очистить механическим путем, разверткой).




Делать эти операции нужно аккуратно, чтобы сохранить размеры и толкателя, и корпуса (после обработки нужно выдуть или вычистить из корпуса датчика стружку и грязь).

Добиваемся того, чтобы толкатель свободно перемещался в корпусе масляного насоса.

Толкатель не должен испытывать никакого сопротивления при прохождении по  корпусу масляного насоса. У нас с этим все в порядке, датчик будет работать. Переходим к устранению течи масла.

Масло может течь по алюминиевым шайбам (отмечены зелеными стрелками на фото), в этом случае все просто — меняем шайбы. В нашем случае масло течет по штоку масляного насоса, это происходит из-за того, что «прохудилась» прокладка штока (отмечена белой стрелкой на фото), прокладку также следует заменить. К сожалению, в продаже найти ее не просто, поэтому ее нужно изготовить, кто-то это делает из задубевшей кожи, кто-то из маслостойкой плотной резины. Такой ремонт, конечно, временная мера, но тем не менее, проблема решена: масло не убывает и не капает на почву и ваши посевы, двигатель сухой, без масляных подтеков.

У нас есть оригинальная прокладка. Устанавливаем новую прокладку и приступаем к сборке.


Вставляем толкатель в корпус масляного насоса и вкручиваем переднюю пробку масляного насоса.



Устанавливаем шток и зажимаем ключом обе пробки. Небольшой фильм на эту тему.

Масляный датчик исправен и прекрасно работает. Мотоблок готов к эксплуатации.

По вопросам ремонта, обслуживания, приобретения запчастей в том числе по почте для мотоблоков, мини-тракторов Беларус и другой садовой техники обращаетесь в мастерскую Мотоблок-мастер: 223021 Минский р-н, аг. Озерцо, ул. Зеленая 18. тел. 8017 5123712, 8029 6741674

Автор: Василий Мартысевич.Док-станция

с беспроводным зарядным устройством QI UD15

Док-станция с беспроводным зарядным устройством QI UD15 — 10 Вт, Lightning, USB-C, MicroUSB

Все, что вам нужно для зарядки ваших гаджетов, — это зарядная станция премиум-класса, которая сочетает в себе беспроводное зарядное устройство, док-станцию ​​3-в-1, зарядное устройство AirPods и Apple Watch порт зарядки.
Элегантный дизайн делает это зарядное устройство украшением любого рабочего стола дома или в офисе. Зарядите свой Qi-совместимый смартфон мощностью 10 Вт. В то же время вы можете заряжать устройство, не поддерживающее беспроводную зарядку, с помощью поворотной док-станции с тремя разными портами — Lightning, MicroUSB или Type-C.Интеллектуальные чипы контролируют скорость зарядки, обеспечивая максимально быструю зарядку устройства.

Особенности:
— Многофункциональная зарядная станция с беспроводным зарядным устройством Qi для всех ваших гаджетов
— Вы можете одновременно заряжать два смартфона, AirPods и Apple Watch
— Док-станция имеет три порта: Lightning, Type C, Micro USB
. — Беспроводная зарядная панель обеспечивает максимальную выходную мощность 10 Вт
— Встроенная защита от перезарядки, перегрузки по току и перенапряжения
— Это идеальный декоративный аксессуар для любого стола в вашем офисе или дома
— Беспроводное зарядное устройство подходит для Qi-совместимых смартфонов
— Эта зарядная станция поставляется с 1.Кабель длиной 2 м с портом USB
* Зарядный кабель для Apple Watch не входит в комплект, его можно приобрести здесь.

Технические характеристики:
— Модель: UD15
— Входная мощность: 5 В постоянного тока/2 А
— Выходная мощность док-станции: 9 В постоянного тока/2 А
— Выходная мощность беспроводного зарядного устройства: 10 Вт
— Выходная мощность зарядного устройства Airpods: 5 В постоянного тока/0,5 А
— Сертификаты: CE, FCC, ROHS, UL
— Длина кабеля USB: 1,2 м

* ПРИМЕЧАНИЕ. Чтобы воспользоваться этой функцией, проверьте, поддерживает ли ваше устройство беспроводную зарядку (Qi).Если в вашем смартфоне нет встроенного беспроводного зарядного устройства, вы можете приобрести беспроводной приемник Qi здесь.

Упаковка: евроблистер

Номер продукта: 211499 | EAN: 5712580029757

Насос Peristaltic LabS3

Чтобы сделать этот сайт и наши маркетинговые материалы наиболее актуальными для вас, мы используем собственные и сторонние файлы cookie для создания статистики, анализа посещений и запоминания ваших любимых настроек. Давая свое согласие, вы разрешаете нам использовать файлы cookie и обрабатывать личную информацию, собираемую с помощью файлов cookie.Подробнее читайте в нашей политике в отношении файлов cookie. У вас всегда есть возможность отозвать свое согласие.

Что такое файлы cookie?

Файл cookie — это небольшой файл данных, который отправляется в браузер, где он хранится, чтобы веб-сайт мог распознать ваш компьютер. Все веб-сайты могут отправлять файлы cookie в ваш браузер, если настройки вашего браузера позволяют это. Веб-сайты могут считывать информацию только из файлов cookie, которые они сохранили, и не могут читать файлы cookie с других веб-сайтов. Существует два типа файлов cookie: постоянные и временные (сеансовые файлы cookie).Постоянные файлы cookie хранятся в виде файла на вашем компьютере в течение длительного периода времени. Сеансовые файлы cookie временно размещаются на вашем компьютере, когда вы посещаете веб-сайт, но исчезают, когда вы закрываете сайт, что означает, что они не хранятся на вашем компьютере постоянно. Большинство компаний используют файлы cookie на своих веб-сайтах для повышения удобства использования, и файлы cookie не могут повредить ваши файлы или увеличить риск заражения вирусами на вашем компьютере.

Для каких целей мы используем файлы cookie?

Поскольку функциональность большинства веб-сайтов зависит от файлов cookie, сохраняемых при посещении веб-сайта пользователем, в первую очередь мы устанавливаем файлы cookie, чтобы обеспечить функционирование сайта.Мы также используем как собственные, так и сторонние файлы cookie, чтобы улучшить взаимодействие с пользователем на нашем сайте и предложить соответствующий маркетинг. Когда установлен сторонний файл cookie, это означает, что мы разрешили третьей стороне, такой как социальные сети, Google Analytics и т. п., размещать файл cookie в вашем браузере при посещении нашего веб-сайта.

На нашем сайте мы используем следующие типы файлов cookie:

Необходимые / технические

Технические файлы cookie необходимы для правильной работы большинства веб-сайтов.Как следует из названия, они имеют только техническое значение и, следовательно, не влияют на вашу конфиденциальность, поскольку они не регистрируют то, что вы просматриваете или ищете на других веб-сайтах.

Функциональные

Функциональные файлы cookie регистрируют ваши пользовательские предпочтения, запоминая выбранные вами настройки и другие действия, которые вы делаете на веб-сайте. Примером могут быть ваши предпочтения в отношении языка и размера текста.

Статистические

Статистические файлы cookie используются для оптимизации дизайна, удобства использования и эффективности веб-сайта.Примером может служить использование собранной информации для анализа и определения того, какая информация наиболее популярна на сайте, чтобы быть в курсе того, что должно быть легко найти на сайте.

Маркетинг

Маркетинговые файлы cookie собирают информацию, следуя за вами на отдельных веб-сайтах, которые вы посещаете — можно сказать, что они регистрируют ваши цифровые следы.
Таким образом, маркетинговые файлы cookie являются «отслеживающими файлами cookie». Собранная информация используется для получения представления о ваших интересах, привычках и действиях, чтобы показать вам актуальность.Таким образом, вы получаете целевой контент, например, в виде рекомендуемой информации, статей и рекламы.

Информация, собираемая с помощью файлов cookie?

Данные, которые обычно собираются с помощью файлов cookie, будут, в т.ч. быть вашим IP-адресом, уникальными идентификаторами и информацией о вашем поведении пользователя.

Вы всегда можете удалить файлы cookie или отозвать свое согласие

Вы можете заблокировать или удалить файлы cookie на этом веб-сайте, отозвав свое согласие или удалив их в настройках своего браузера.Однако имейте в виду, что на сайте могут быть функции и услуги, которые перестанут работать, если вы не разрешите использование файлов cookie или удалите их.

У вас также есть возможность заблокировать или удалить файлы cookie в вашем браузере (применимо как к файлам cookie с этого сайта, так и к файлам третьих сторон)
Подробнее о том, как это сделать, можно прочитать здесь: https://erhvervsstyrelsen.dk /saadan-undgaar-du-cookies

Если вы используете несколько браузеров, помните, что вы должны удалить или заблокировать файлы cookie во всех браузерах.

Изменения

Мы оставляем за собой право изменять и обновлять эту политику.

Momax Q.Dock 3 UD15 Подставка для беспроводной зарядки Fast Qi — 15 Вт

Momax Q.Dock 3 UD15 Быстрое беспроводное зарядное устройство Qi и настольный держатель для смартфонов — 15 Вт

Заряжайте свой Qi-совместимый смартфон по беспроводной связи с молниеносной скоростью, держите его на нужном расстоянии и в соответствующем месте обзора с помощью Momax Q.Dock 3 подставка для быстрой беспроводной зарядки.

Быстрое беспроводное зарядное устройство Momax UD15 — одно из самых мощных зарядных устройств стандарта Qi, поскольку его максимальная выходная мощность составляет 15 Вт.В зависимости от того, что поддерживает ваше устройство, быстрое беспроводное зарядное устройство Momax Q.Dock 3 может заряжать его на 15 Вт, 10 Вт, 7,5 Вт или 5 Вт. Вам не нужно снимать защитную крышку, когда вы хотите зарядить свой телефон, потому что Momax Q.Dock 3 имеет расстояние передачи 8 мм.

Эта подставка для беспроводной зарядки Momax Q.Dock 3 Qi позволяет поддерживать порядок на рабочем столе и идеально вписывается в любой интерьер дома или офиса. Он разработан с двумя катушками внутри для увеличения диапазона зарядки и эффективности. Док-станция Momax UD15 для быстрой беспроводной зарядки Qi может похвастаться входом USB-C, который поддерживает адаптеры Qualcomm Quick Charge и Power Delivery.

Особенности:
— Храните свой смартфон и одновременно заряжайте его по беспроводной сети с помощью зарядного устройства Momax Q.Dock 3 Qi
. — Подставка для быстрой беспроводной зарядки Momax UD15 может похвастаться огромной выходной мощностью 15 Вт
. — Быстрое беспроводное зарядное устройство Momax Q.Dock 3 также поддерживает зарядку мощностью 10 Вт, 7,5 Вт и 5 Вт
. — Он имеет две катушки для беспроводной зарядки внутри, которые обеспечивают широкую область зарядки
— Угол обзора 62 градуса позволяет наслаждаться просмотром мультимедиа во время беспроводной подзарядки смартфона
— Момакс Q.Беспроводное зарядное устройство/держатель для настольного компьютера Dock 3 мощностью 15 Вт обеспечивает максимально возможную скорость зарядки вашего устройства
— Разработано с четырьмя нескользящими подушечками для дополнительной устойчивости и одним светодиодом для отображения состояния зарядки

Быстрое беспроводное зарядное устройство Momax Q.Dock 3 Qi работает с телефонами со встроенной беспроводной зарядкой и с телефонами, которым требуется приемник Qi. / чехол (не входит в комплект), вы можете приобрести приемник / чехол Qi здесь.

Технические характеристики:
— Модель: UD15
— Входной разъем: USB Type-C
— Входная мощность: 5 В/2 А постоянного тока, 9 В/2 А, 12 В/1.5А
— Выходная мощность: 5 Вт, 7,5 Вт, 10 Вт, 15 Вт (макс.)
— Расстояние зарядки: до 8 мм
— Размеры: 142 мм х 79 мм х 80 мм
— Материал: ABS, поликарбонат и алюминиевый сплав

Комплектация:
— Подставка для беспроводной зарядки Momax Q.Dock 3 UD15 Fast Qi — 15 Вт
— Кабель USB Type-C — USB Type-A
— Руководство пользователя на английском языке

Упаковка: Euroblister

Номер продукта: 178487 | EAN: 4894222056947

Shenzhen You Me Electronics YM-UD15 Руководство пользователя беспроводного зарядного устройства 6-в-1

YM-UD15 Беспроводное зарядное устройство 6-в-1

Информация FCC Это устройство соответствует части 15 правил FCC.Эксплуатация осуществляется при соблюдении следующих двух условий: 1) это устройство не должно создавать вредных помех, и 2) это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательную работу. Примечание. Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование используется и может излучать радиочастотную энергию, и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи.Однако нет гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов: – Переориентировать или переместить приемное устройство антенна. -Увеличьте расстояние между оборудованием и приемником. –Подключите оборудование к розетке в цепи, отличной от той, к которой подключен приемник.– Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению. Изменения или модификации, не одобренные явным образом стороной, ответственной за соответствие требованиям, могут привести к аннулированию права пользователя на эксплуатацию оборудования. Заявление о воздействии излучения Это устройство соответствует ограничениям на воздействие радиочастотного излучения FCC, установленным для неконтролируемой среды. Этот передатчик не должен располагаться рядом или работать совместно с какой-либо другой антенной или передатчиком. Во время работы устройства необходимо соблюдать расстояние 15 см вокруг устройства и 20 см над верхней поверхностью устройства.

Документы/ресурсы

Связанные руководства/ресурсы

Пост-навигация

UD15 3 в 1 Поворотная беспроводная зарядная док-станция для Apple iPhone/устройств Android/устройств Type-C – серебристый

Всего за 9,58 долларов США купите UD15 3 дюйма 1 вращающаяся беспроводная зарядная док-станция для Apple iPhone/устройства Android/устройства Type-C — серебристая в оптовом интернет-магазине.

Технические характеристики


Сертификат CE, FCC, RoHS, UL
Цвет Серебро
Розничная упаковка Цветная коробка
Вес брутто 0.308 кг
Объемный вес 0,345 кг
Длина 25 300 см
Ширина 10 500 см
Высота 5 800 см
Вес 0,275 кг
С розничной упаковкой Да

Описание продукта


UD15 3-в-1 вращающаяся беспроводная зарядная док-станция для Apple iPhone/Android/устройства Type-C – серебристый
  • Дизайн 3 в 1, действительно отличное украшение рабочего стола и интерьера.

  • Интерфейс зарядки: Micro USB + Type-C USB + Lightning USB

  • Обеспечивает быструю зарядку для iPhone / type-C / Android и других устройств с поддержкой Qi

  • Полностью исключает риск радиации и перегрева, связанный с беспроводной зарядкой

  • Компактный размер для удобной переноски, идеально подходит для путешествий или деловых поездок

Технические характеристики:

  • Модель: UD15

  • Вход: DC 5V-3A Макс.

  • Выход док-станции для зарядного устройства: 9 В пост. тока, 2 А

  • Выходная мощность беспроводного зарядного устройства: 10 Вт

  • Выход для наушников Bluetooth: DC 5V-0.5А

  • Длина USB-кабеля: 1,2 м

Совместим с:

  • iPhone iPad iPod Apple Watch

  • iPhone/Samsung и т. д. все Qi-совместимые устройства

  • Samsung Huawei Sony LG и т. д. телефоны и планшеты

В пакет включено:

  • 1 зарядная станция USB «3 в 1»

HQ-UD15-модернизированное беспроводное зарядное устройство 6 в 1 для iPhone, Apple Watch, AirPods и других телефонов Android (белое)

Описание

1.Подставка для беспроводного зарядного устройства 6 в 1. Многофункциональное зарядное устройство с интерфейсом iPhone/Micro/Type-C может заряжать практически все мобильные устройства, такие как iPhone, iPad, Samsung, LG, HTC, Huawei, Sony, а коаксиальная зарядка может свободно вращаться на 360 градусов одновременно. Для зарядки 4 устройств требуется адаптер QC2.0/3.0
2. Подходит для iWatch серий 4/3/2/1, Airpods и iPhone Xs/Xs Max/Xr/X/8/8 Plus/Samsung Galaxy S10/S10 Плюс/S9/S9 Плюс/S8/S8 Плюс/S7/S7 Край/S6 Край Плюс/Примечание 9/Примечание 8.
3. Заряд вперед. Зарядная станция использует передовую технологию автоматического управления. Встроенные меры защиты могут предотвратить перезарядку, защиту от перегрузки по току и перенапряжению, контроль температуры и обнаружение посторонних предметов. Защитите аккумулятор вашего устройства от повреждений, вызванных перезарядкой.
4. Стабильное качество. Инновационный силиконовый материал, не царапающий iPhone/iWatch/Airpods, не оставит следов на экране или краях. Украсьте свою спальню, кабинет, зал, место.
5. Простота установки.Просто установите оригинальное зарядное устройство iwatch в подставку, и, поскольку в него встроен еще один разъем, его можно использовать в качестве подставки для зарядки. Скрытые длинные лишние кабели, чтобы сделать банку или прикроватную тумбочку опрятной и упорядоченной.

Параметр:
1. Материал и процесс: ABS+PC (огнеупорный материал) черный резиновый масляный спрей, цветной металлический спрей
2. Вес нетто продукта: 208 г
3. Вес брутто продукта: 248 г
4. Вход продукта: DC5v -3,1 А 9 В-2 А (МАКС.)
5. Базовый выход зарядки: 5 В пост. тока-1 А
6.Выходная мощность ForAirPods: 3 Вт
7. Выходная мощность Foriwatch: 2 Вт
8. Выходная мощность беспроводной зарядки: 10 Вт
9. Длина USB-кабеля: 1,2 метра
10. Размер изделия: 23x9x12,5 см

HQ-UD15-модернизированное беспроводное зарядное устройство 6 в 1 (черное) — Гармейд

1.Подставка для беспроводного зарядного устройства 6 в 1. Многофункциональное зарядное устройство с интерфейсом iPhone/Micro/Type-C может заряжать практически все мобильные устройства, такие как iPhone, iPad, Samsung, LG, HTC, Huawei, Sony, а коаксиальная зарядка может свободно вращаться на 360 градусов одновременно. Для зарядки 4 устройств требуется адаптер QC2.0/3.0
2. Подходит для iWatch серий 4/3/2/1, Airpods и iPhone Xs/Xs Max/Xr/X/8/8 Plus/Samsung Galaxy S10/S10 Плюс/S9/S9 Плюс/S8/S8 Плюс/S7/S7 Край/S6 Край Плюс/Примечание 9/Примечание 8.
3. Заряд вперед. Зарядная станция использует передовую технологию автоматического управления. Встроенные меры защиты могут предотвратить перезарядку, защиту от перегрузки по току и перенапряжению, контроль температуры и обнаружение посторонних предметов. Защитите аккумулятор вашего устройства от повреждений, вызванных перезарядкой.
4. Стабильное качество. Инновационный силиконовый материал, не царапающий iPhone/iWatch/Airpods, не оставит следов на экране или краях. Украсьте свою спальню, кабинет, зал, место.
5. Простота установки.Просто установите оригинальное зарядное устройство iwatch в подставку, и, поскольку в него встроен еще один разъем, его можно использовать в качестве подставки для зарядки. Скрытые длинные лишние кабели, чтобы сделать банку или прикроватную тумбочку опрятной и упорядоченной.

Параметр:
1. Материал и процесс: ABS+PC (огнеупорный материал) черный резиновый масляный спрей, цветной металлический спрей
2. Вес нетто продукта: 208 г
3. Вес брутто продукта: 248 г
4. Вход продукта: DC5v- 3,1 А 9 В-2 А (МАКС.)
5. Базовый выход зарядки: DC 5 В-1 А
6.Выходная мощность ForAirPods: 3 Вт
7. Выходная мощность Foriwatch: 2 Вт
8. Выходная мощность беспроводной зарядки: 10 Вт
9. Длина USB-кабеля: 1,2 метра
10. Размер изделия: 23x9x12,5 см

1. Подставка для беспроводного зарядного устройства 6 в 1. Многофункциональное зарядное устройство с интерфейсом iPhone/Micro/Type-C может заряжать практически все мобильные устройства, такие как iPhone, iPad, Samsung, LG, HTC, Huawei, Sony, а коаксиальная зарядка может свободно вращаться на 360 градусов одновременно. Для зарядки 4 устройств QC2.0/3.0 требуется адаптер
2. Подходит для iWatch серии 4/3/2/1, Airpods и iPhone Xs/Xs Max/Xr/X/8/8 Plus/Samsung Galaxy S10/S10 Plus/ S9/S9 Plus/ S8/S8 Plus/S7/S7 Edge/S6 Edge Plus/Note 9/Note 8.
3. Зарядка вперед. Зарядная станция использует передовую технологию автоматического управления. Встроенные меры защиты могут предотвратить перезарядку, защиту от перегрузки по току и перенапряжению, контроль температуры и обнаружение посторонних предметов. Защитите аккумулятор вашего устройства от повреждений, вызванных перезарядкой.
4. Стабильное качество. Инновационный силиконовый материал, не царапающий iPhone/iWatch/Airpods, не оставит следов на экране или краях. Украсьте свою спальню, кабинет, зал, место.
5. Простота установки. Просто установите оригинальное зарядное устройство iwatch в подставку, и, поскольку в него встроен еще один разъем, его можно использовать в качестве подставки для зарядки. Скрытые длинные лишние кабели, чтобы сделать банку или прикроватную тумбочку опрятной и упорядоченной.

Параметр:
1. Материал и процесс: ABS + PC (огнеупорный материал), черный резиновый масляный спрей, цветной металлический спрей
2.Вес нетто продукта: 208 г
3. Вес брутто продукта: 248 г
4. Вход продукта: DC5v-3.1A 9V-2A(MAX)
5. Базовая мощность зарядки: DC5V-1A
6. Выходная мощность ForAirPods: 3 Вт
7. Foriwatch мощность: 2 Вт
8. Мощность беспроводной зарядки: 10 Вт
9. Длина USB-кабеля: 1,2 метра
10. Размер продукта: 23x9x12,5 см

Информация о доставке:

Мы отправляем практически во все страны.Существуют некоторые ограничения, применимые к некоторым продуктам, и некоторые продукты не могут быть отправлены в определенные пункты назначения. Если мы не сможем отправить ваш продукт, мы свяжемся с вами.

Все заказы отправляются в течение 1–72 часов с момента размещения заказа. Срок доставки зависит от способа доставки, который вы выбрали при оформлении заказа, однако вы можете получить свои товары намного раньше, а иногда и с небольшой задержкой, в зависимости от адреса доставки. Посылки могут столкнуться с независящими от нас задержками, такими как таможенные или почтовые задержки.

Обратите внимание: как и в случае с любой другой службой доставки, сроки являются ориентировочными, не могут быть гарантированы и не включают время таможенной очистки вне нашего контроля.

Стоимость доставки:

Стоимость доставки зависит от многих факторов, включая выбор способа доставки во время оформления заказа.

Общая стоимость доставки отображается на последней странице оформления заказа перед его отправкой. Обратите внимание, что важно выбрать правильную страну доставки во время оформления заказа, ваш заказ будет отменен, если адрес доставки не соответствует стране доставки, так как расходы будут рассчитаны неправильно.

Если с вашим заказом возникают какие-либо дополнительные сборы за доставку, например, если вес продукта превышает допустимый для курьера или доставка в удаленный пункт назначения, мы свяжемся с вами, и вы сможете продолжить или отменить заказ. .

Ограничения адреса доставки:

Мы должны соблюдать национальные и международные нормы, регулирующие транспортировку определенных продуктов в определенные пункты назначения. Эти ограничения на доставку в конкретной стране означают, что не все продукты доступны для доставки во все пункты назначения.Если купленный товар подпадает под эти ограничения и не может быть доставлен по вашему адресу, мы свяжемся с вами, чтобы найти решение, или оставляем за собой право отменить заказ и вернуть вам деньги.

Курьеры

Мы используем широкий спектр ведущих мировых курьеров и местных почтовых служб для доставки ваших заказов в зависимости от страны происхождения и назначения и типа продукта. .

Добавить комментарий

Ваш адрес email не будет опубликован.
