После определенного пробега увеличивается расход масла и падает компрессия в цилиндрах. Это говорит об износе поршневой группы. В этом случае потребуется замена поршня. При замене поршней необходимо учитывать размеры поршневой группы ВАЗ 2106. В статье описывается, как правильно подобрать и поменять все комплектующие поршневой группы на ВАЗ 2106.
Содержание
- 1 Поршневые кольца. Какие лучше?
- 2 Замена поршней
- 2.1 Этапы работы
- 3 Видео «Сборка поршневой группы на ВАЗ 2106»
[ Раскрыть]
[ Скрыть]
Поршневые кольца. Какие лучше?
Шатунно-поршневая группа на ВАЗ 2106 состоит из поршня, шатуна, поршневых колец и поршневого пальца. Поршневые кольца различаются по назначению: на компрессионные и маслосъемные. Первые не дают проникать газам из камеры сгорания в картер.
Маслосъемные, снимая остатки масла с цилиндров, препятствуют его проникновению из картера в камеру сгорания. В свободном состоянии кольца имеют больший диаметр, чем внутренний диаметр цилиндра. Поэтому на кольце имеется вырез, называемый замком.
В цилиндрах высокого качества используются узкие кольца, которые снижают трение и предотвращают вибрацию на высоких оборотах двигателя. Но из-за большой нагрузки они быстро изнашиваются сами и ускоряют износ цилиндров. Поэтому более популярны широкие кольца, так как они надежнее. Особенностью поршневых колец является то, что после миллионных циклов они должны сохранять упругость и обеспечивать уплотнение. Поэтому для их изготовления должен использоваться материал, имеющий низкие коэффициенты трения и износа.
Набор поршневых колец для заменыПервые изделия стали изготавливать из ковкого чугуна, который имеет хорошие рабочие характеристики благодаря своей пористой структуре. Следующим материалом стал применяться пластичный чугун, который упруго деформируется, что облегчает посадку изделий на поршень.
Еще одним материалом, из которого изготавливаются кольца, является чугун, покрытый твердым хромом. Эти изделия необходимо тщательно подбирать при замене, так как у них малая пластичность. Но при этом они имеют высокую износостойкость даже в условиях повышенного давления и высоких температур. Их применяют на форсированных двигателях. Существуют еще кольца из нержавеющей стали, которые по характеристикам схожи с хромированными деталями, но имеют более продолжительный срок службы.
Загрузка …
На эффективность работы кольца, кроме материала влияет его расположение и конструкция. Если изделие немного перекручено, то быстрее идет его притирание со стенками цилиндра. Компрессионные кольца с L-образным участком, способствуют развитию дополнительного усилия, прикладываемого к стенкам цилиндров при высоком давлении.
Таким образом, определяясь, какие ставить поршневые кольца на ВАЗ 2106, нужно учитывать следующие факторы:
- ширину;
- материал;
- конструкцию.

Замена поршней
Перед выполнением ремонтных работ ВАЗ 2106 прежде всего необходимо тщательно вымыть двигатель, чтобы исключить попадания внутрь мелких частиц и грязи. Демонтированный мотор лучше положить на надежную полку, расположенную на удобной высоте. Из инструментов для замены нужно приготовить:
- наборы накидных и торцевых ключей;
- набор головок;
- динамометрический ключ;
- специальное съемное приспособление для колец;
- набор плоских щупов;
- штангенциркуль;
- нутромер;
- молоток.
При разборке следует тщательно запоминать расположение всех деталей ВАЗ 2106, делать пометки, а лучше сфотографировать.
Этапы работы
- Сначала нужно снять головку блока цилиндров.
- Следующий шаг – снятие поддона для обеспечения доступа к коленвалу и шатунам.
- Затем ключом на «36» нужно провернуть коленвал пока не будут максимально выдвинуты гайки шатунов.
- Далее головкой на «14» откручиваем две гайки, удерживающие крышку шатуна, и снимаем крышку.

- Чтобы вытянуть поршень, нужно усилием руки или с помощью ручки молотка надавить на болт шатуна. Поршень должен выйти с обратной стороны. Разбирать нужно аккуратно, чтобы не повредить поршень и поверхности стенок цилиндра.
- Далее снимаем кольца с поршней, поддевая их пальцем или ногтем и вынимая из канавки. Проворачиваем изделие до тех пор, пока оно полностью не покинет канавку.
Разжимаем пальцами зазор
- После снятия все детали нужно промыть керосином, а канавки тщательно вычистить. Поверхности все нужно протереть и проверить на наличие дефектов: царапин и трещин.
- С помощью нутромера делаются измерения износа: в четырех плоскостях в перпендикулярных направлениях. При превышении износа 0,15 мм или наличии царапин выполняется расточка блока до их полного удаления, а также подгоняются необходимые размеры.
- Далее подбираются шатуны и поршневые пальцы для замены. После подбора их нужно вставить. Для этого необходимо нагреть головку шатуна и надеть на шатун поршень.
Палец следует вставлять с оправкой. В вертикальном положении шатунный палец не должен выпадать. - Для вывода о необходимости замены деталей, нужно снять размеры зазоров между кольцами и цилиндром. Для этого изделия вставляются в цилиндр и измеряется зазор в замке, он не должен быть больше 0,45 мм.
Как правильно измерить зазор
- Далее последовательно устанавливаются поршневые кольца с помощью специального приспособления.
- Замок первого кольца нужно установить на 30 градусов от оси пальца. На остальных замки устанавливаются относительно друг друга на 120 градусов.
Схема расположения изделий
- Перед установкой детали нужно смазать машинным маслом. Сборка осуществляется в обратном порядке.
Выполняя самостоятельно замену поршневой группы на ВАЗ 2106, следует внимательно следить за последовательностью установки.

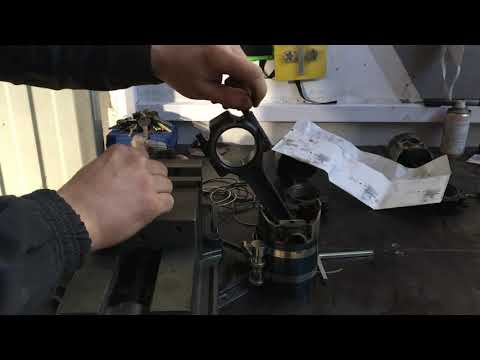

Видео «Сборка поршневой группы на ВАЗ 2106»
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (85.
71%)
Нет (14.29%)
как подобрать и поставить деталь
Двигатель ВАЗ 2106 — самый мощный из моторов, устанавливавшихся на классические модели Волжского автомобильного завода. Диаметр поршня ВАЗ 2106 составляет от 78,94 до 79,79 мм. Такой разброс в размере детали связан с тем, что на заводе производятся силовые агрегаты пяти классов: А, B, C, D, E. Класс двигателя зависит от точного размера цилиндра. Для каждого класса блока цилиндров выпускаются соответствующие шатунно-поршневые группы.
Кроме того, существует 2 основных ремонтных размера цилиндров, под них также производятся соответствующие шатунно-поршневые группы. В результате, зайдя в магазин автомобильных запчастей, можно обнаружить 15 одинаковых с виду поршней, имеющих различный диаметр и предназначенных для одного и того же силового агрегата. Разобраться в этом многообразии довольно сложно, но при наличии знаний и специальных инструментов ошибиться в выборе невозможно.
Содержание
- Подбор запчастей
- Замена поврежденных деталей без расточки
Вернуться к оглавлению
Подбор запчастей
Перед походом в магазин необходимо выкатить автомобиль на светлое место или использовать для работы фонарь.
Нужно открыть крышку моторного отсека (капот), подойти к машине со стороны левого переднего крыла и внимательно осмотреть левую вертикальную стенку блока цилиндров. Именно там, в самом центре, должна быть расположена заглавная латинская буква, обозначающая класс мотора.
Если буквы невидно, значит, двигатель загрязнен. Нужно очистить поверхность силового агрегата от грязи при помощи пескоструйного аппарата и посмотреть снова. Если и после этого буква не появится, значит, ее «съела» коррозия. В этом случае перед походом в автомагазин нужно приобрести нутромер и измерить при помощи этого инструмента реальные размеры каждого цилиндра. Случается, что некоторые мастера растачивают не все цилиндры при капремонте.
Не подвергавшиеся капитальному ремонту и не расточенные двигатели класса А имеют цилиндры диаметром от 79 до 79,01 мм, класса В — от 79,01 до 79,02, класса С — от 79,02 до 79,03, класса D — от 79,03 до 79,04, класса Е — от 79,04 до 79,05 мм. Оригинальные поршни для этих блоков имеют диаметр 78,93, 78,94, 78,95, 78,96 и 78,97 мм соответственно.
Таблица размеров и допусков деталей двигателя ВАЗ классика
В магазины запчастей поставляются литые поршни классов А, С и D, предназначенные для нерасточенных моторов. Кованые поршни на ВАЗ 2106 изготавливаются на заказ и бывают любых размеров. Основные ремонтные размеры цилиндров мотора ВАЗ 2106 составляют 79,4 (первая расточка) и 79,8 мм (вторая расточка). Диаметры поршней для первой расточки в зависимости от класса (в миллиметрах):
- А — 79,34.
- В — 79,35.
- С — 79,36.
- D — 79,37.
- E — 79,38.
Диаметры поршней для второй расточки:
- А — 79,74.
- В — 79,75.
- С — 79,76.
- D — 79,77.
- Е — 79,78.
Следует отметить, что поршни также разделяются на 3 категории по диаметру отверстия под поршневой палец, поэтому новые поршни нужно приобретать в сборе с пальцами. Отличить расточенный блок от нерасточенного непрофессионалу очень сложно, поэтому если капитальный ремонт мотора выполняется самостоятельно, нужно обязательно приобрести нутромер, а если это невозможно, то хотя бы брать с собой старые детали и сверять их с магазинными.
Вернуться к оглавлению
Замена поврежденных деталей без расточки
Часто случаются ситуации, когда из-за стука шатунов или залегания колец люди полностью разбирают мотор и растачивают его, тратя на это немалые силы и деньги. Однако если цилиндр обладает правильной круглой формой, не имеет царапин, задиров, трещин и его реальный износ не превышает 0,15 мм, то расточку и хонингование делать необязательно.
В остальных случаях достаточно просто поменять износившиеся детали. Для этого даже не нужно снимать силовой агрегат с машины, достаточно снять головку блока цилиндров (ГБЦ) и масляный картер. Обычно к подобному способу прибегают, когда требуется замена поршневых колец ВАЗ 2106. Порядок выполнения работ:
- Сначала снимается аккумулятор, отсоединяются провода от датчиков и свечей, выкручиваются свечи и снимается крышка трамблера.

- Затем сливается тосол, от ГБЦ и карбюратора отцепляются все шланги системы ОЖ и все тяги.
- Снимается воздушный фильтр и бензонасос.
- Снимается крышка ГБЦ и совмещаются метки на шкиве распредвала и корпусе подшипников.
- Ослабляются болт шкива распредвала и гайка натяжителя цепи, отверткой отжимается башмак и откручивается болт, крепящий шкив распредвала.
- Шкив снимается, а верхняя часть цепи крепится проволокой к радиатору.
- Откручиваются гайки и снимается корпус подшипников ГБЦ.
- После этого отвинчиваются болты ГБЦ и головка аккуратно убирается в сторону вместе с прокладкой.
- Выпускная труба (штаны) откручивается от КПП и отсоединяется от коллектора.
- Сверху поперек моторного отсека ставится крепкая доска и к ней крепится мотор.
- Откручиваются подушки движка и он приподнимается на 3 см.
- Сливается моторное масло, откручиваются болты картера и он отсоединяется от блока.
- Снизу откручиваются 2 болта и снимается масляный насос.




Палец следует вставлять с оправкой. В вертикальном положении шатунный палец не должен выпадать.
