Правильная установка автомобильного усилителя
Содержание
- Правильная установка автомобильного усилителя
- Провода
- Установка усилителя в автомобиль и подключение
Правильная установка автомобильного усилителя — это гарантия того, что вся аудиосистема в машине в дальнейшем будет надежно и исправно работать. В данном материале я хочу поделиться опытом самостоятельной установки усилителя мощности в автомобиль не прибегая не к чьей помощи. Обычно любой автолюбитель желающий установить к себе в авто аудиосистему сначала выбирает место для ее установки, а место расположения усилителя играет особенную роль во всей конструкции. Потому так длинна силовых проводов идущих от аккумулятора к усилителю и сигнальных проводов проложенных от усилителя к акустическим колонкам и сабвуферу существенно влияют на качество звучания, следовательно, чем короче длина проводников и больше площадь их сечения тем меньше будет потерь на пути прохождения сигнала.
Если вы приняли решение монтировать усилитель мощности звука в багажнике авто, то тогда вам будет необходимо проложить все провода соединяющие блоки, в том числе источник звука в багажное отделение. А от магнитолы до усилителя при таком варианте, длина может получится порядка пяти метров. Исходя из этого и посчитав необходимую длину провода тогда уже можно будет идти в магазин за их покупкой, также не забыть включить сюда и провод требующейся для подключения колонок.

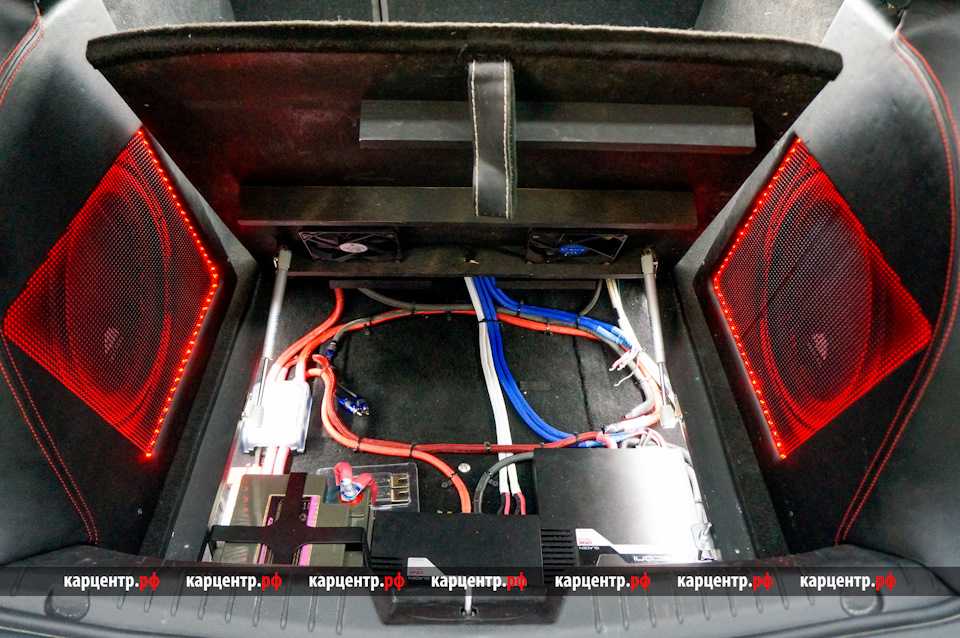

Правильная установка автомобильного усилителя в багажнике, в этом случае также необходимо рассчитать длину кабеля от усилка до фронтальных и тыловых колонок, либо к сабвуферу, а это еще будет примерно около четырех метров под каждый динамический излучатель. После того как вы определились с местом установки усилителя не забудьте, что он при работе выделяет много тепла и ему необходимо постоянное циркуляция воздуха, если это место не удовлетворяет таким требования то тогда придется обеспечить охлаждение усилителя принудительным методом с помощью вентилятора либо подыскать другое место где есть приток свежего воздуха.
Есть еще вариант его установки под сиденьем водителя или в районе приборной панели, в этом случае вы можете выиграть немного на проводах, так как по длине они потребуются уже короче.
Провода
В специализированных магазинах можно купить уже готовые комплекты проводов для подключения аудио комплекса. Только нужно иметь в виду, что такие наборы проводов часто бывают неизвестного производителя и низкого качества, поэтому от приобретения этих наборов следует воздержаться. Поэтому всегда выбирайте провода проверенного производителя, качество которых не вызывает сомнения. Стандартное подключение усилителя мощности в автомобиле осуществляется многожильным медным кабелем, другие провода тем более с одной жилой применяемые в бытовых условиях применять в разводе нельзя. Наиболее подходящим проводом для подачи сигнала на фронтальные и тыловые динамики, а также для сабвуфера подойдет двойной кабель ПВС сечением 2.5 кв.мм, для твитеров можно взять двойной кабель сечением 1.
5 кв.мм.
Установка усилителя в автомобиль и подключение

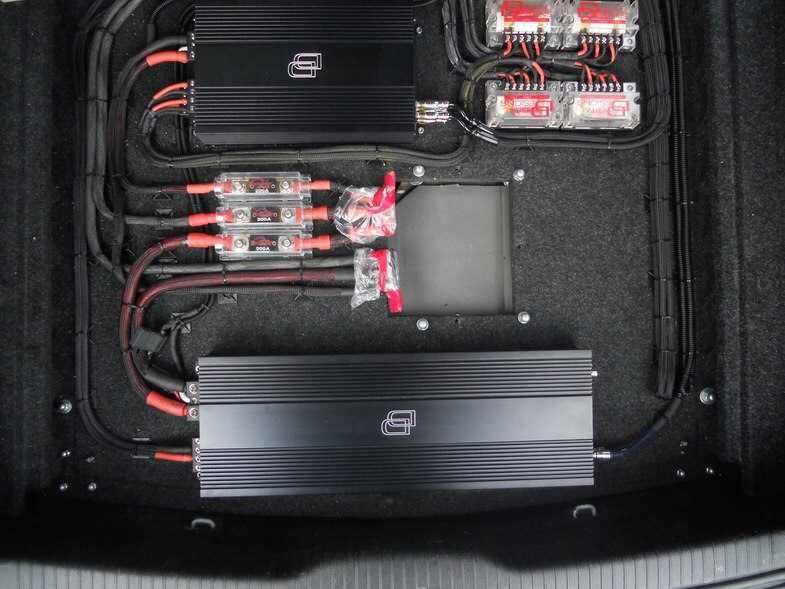

Ну первым, что надо сделать, это поставить усилитель на его место, где он будет постоянно закреплен. Затем прокладываем провода от усилителя к магнитоле, в случае установки усилителя на четыре канала то вам придется проложить две пары проводов и одну пару если аппарат на два канала. Следующим этапом будет подключение силовой части усилителя, то есть провода положительного и отрицательного напряжения. Наилучшим вариантом является подать конец плюсового провода через предохранитель на клемму аккумулятора, а минусовой кабель можно кинуть на корпус машины, это несколько упростит монтаж, так как не придется тянуть его до минусовой клеммы АКБ. Сигнальный провод от УМЗЧ к магнитоле подсоединить не составит ни каких проблем.
Если усилитель установлен в багажном отделении то нужно проложить провода питающего напряжения там же, где проложены остальные штатные силовые кабеля автомобиля. Множество различных авто оснащены специальными изолированными каналами для прокладки электрики, открыть которые можно предварительно демонтировать порог салона.
Подключение акустических проводов осуществляется с помощью специальных клемм, которые на проводе должны абсолютно надежно зажаты. Конденсатор во время монтажа усилителя подключать не обязательно с условием, что имеется надежное соединение проводов и они высококачественные.
Далее производим подключение акустического кабеля от усилителя к сабвуферу и колонкам. В случае ошибочного несоблюдения полярности ничего особенного не произойдет. Просто, когда начнете тестировать усилитель, то при первом его включении сразу будет видно как ведет себя диффузор динамика. При правильной полярности он должен при включении питание податься наружу, а при неправильном — втянуться внутрь.
Для наглядности подключения усилителя и сабвуфера — видео
Усилитель в авто
Установка усилителя в Воронеже по цене от 4000 ₽
ВОРОНЕЖ
+7 (950) 761-33-44
График работы: Ежедневно с 9:00 до 19:00
Нет товаров
org/BreadcrumbList»>
«мне усилитель не нужен, я громко не слушаю», — так часто говорят автовладельцы, когда хотят улучшить звучание автоакустики. Но усилитель устанавливается не для того, чтобы было слишком громко…
Зачем нужен усилитель в автомобиль для автозвука
Усилитель из своего определения говорит об усилении сигнала, поступающего в него.
Не многие знают, что в магнитолах автомобильных тоже есть усилитель — только он маленький и очень слабый — буквально по 15-20 Вт на канал.
Теперь представим ситуацию: вы меняете акустику в дверях, устанавливаете качественные компоненты с номинальной мощностью 60-80Вт, например. В итоге получаете результат на 15Вт. Потому что магнитола больше не умеет 🙂
Многие переживают, что если у динамиков мощность выше, то они играть не будут — играть они будут, но весь свой потенциал они не раскроют.
Более того, у магнитолы сигнал, который прошел через встроенный ее усилитель, тоже непонятного качества, потому что непонятного качества компоненты встроенного усилителя.
Поэтому, меняя динамики на более высокого уровня с желанием получить достойный результат необходимо устанавливать отдельный более мощный усилитель и подключать его в идеале к линейным выходам магнитолы, сигнал в которых чистый, не прошедший через встроенный усилитель магнитолы.
Стоимость подключения и установки усилителя в Воронеже
Подключение автомобильного усилителя — процедура достаточно ответственная.
Эту процедуру лучше доверить профессионалам.
Установка усилителя в автомобиль включает в себя следующие этапы:
- протяжка комплекта проводов: силовых проводов от аккумулятора до места установки усилителя, управляющего провода, межблочных проводов от ГУ до усилителя и акустических проводов от усилителя до динамика (сабвуфера, кроссовера)
- установка предохранителя
- монтаж усилителя
В нашем центре мы предлагаем качественную установку усилителя автозвука. Цена на работы варьируется от 4000р до 6000р.
Зависит от сложности, толщины силовых проводов, головного устройства, варианта и места крепления.Т.к. процесс протяжки комплекта проводов легче проводить при разобранном салоне — мы делаем скидку на установку акустики в Воронеже в размере 10%, если параллельно проводится шумоизоляция автомобиля, а также при покупке оборудования у нас в центре.
org/BreadcrumbList»>Продукты для установки автомобильных усилителей — Pete’s Audio Tuners & Amplifiers
Rockville dB15 6000 Вт/3000 Вт RMS Моно Класс D 2 Ом Усилитель Автомобильный Аудиоусилитель
Роквилл
Обычная цена 169,95 долларов США
SoundBox 4 Gauge Amp Kit Установка усилителя Проводка и цифровой конденсатор 2,5 Фарад, пиковая мощность 2300 Вт
Саундбокс
Обычная цена 42,95 доллара США
Elite Audio EA-OB04G 4-Guage (4-AWG) Полный комплект проводки для установки автомобильного усилителя 2
Элит Аудио
Обычная цена 19,72 доллара США
РаспродажаKnuKonceptz KCA Complete Комплект для установки усилителя 4 калибра
КнуКонцептц
Обычная цена 32,48 $ Цена продажи
32,42 доллара США
NVX
Обычная цена 169,99 долларов США
NVX Комплект для установки автомобильного усилителя 4-го калибра, 100% медь, с 2-канальным разъемом RCA, среднеквадратичная мощность до 1000 Вт [XKIT42]
NVX
Обычная цена 79,99 долларов США
Planet Audio PCBLK2.
БОСС Аудио
Обычная цена 29,99 долларов США
BOSS Audio Systems KIT2 Комплект проводки для установки усилителя 8-го калибра
БОСС Аудио
Обычная цена $12,99
Сделай сам — Установка усилителя автомобильной стереосистемы
Эта процедура начинается перед покупкой любого оборудования. Необходимо ответить на некоторые вопросы и сформулировать базовый план.
Что этот усилитель будет включать? Сабвуфер? комбинация средних и высоких частот? коаксиальные динамики?
Какой импеданс нагрузки вы будете использовать?
Это определяется динамиком или динамиками, которые вы приобрели или собираетесь приобрести. Также называется согласованием импеданса. Пример: Ваше сердце настроено на один низкочастотный динамик JL 10w3v3. Он поставляется с сопротивлением 4 Ом. Глядя на его характеристики, JL рекомендует максимальную мощность 300 Вт. Вам следует искать усилитель мощностью от 150 до 300 Вт при нагрузке 4 Ом. А теперь усложним: вы передумали и хотите два вуфера JL 10w3v3. Если оба НЧ-динамика по 4 Ом каждый и подключены параллельно, теперь нагрузка составляет 2 Ом. Теперь вам следует искать усилитель, который может выдавать от 400 до 600 Вт при нагрузке 2 Ом. То же самое относится к средним частотам и твитам, за исключением того, что обычно поставляемый модуль кроссовера показывает нагрузку 4 Ом на усилитель.
Сколько каналов нужно или необходимо? Моноусилители (один канал) чаще всего используются для работы с сабвуферными системами. Есть 2-канальные усилители, которые можно соединить мостом в один канал.
Существуют 3-канальные усилители, 4-канальные усилители, 5-канальные и 6-канальные усилители. Очень распространенной конфигурацией является использование 4 каналов для средних частот и твитов (спереди и сзади) с отдельным моноусилителем для системы сабвуфера. Вам снова нужно применить правило согласования импеданса ко всем каналам.
Найдите в автомобиле место для установки усилителя, которое имеет вентиляцию, доступ для настройки и не мешает ногам, клюшкам для гольфа и т. д.
DC PATH
Теперь, когда мы определились с планом того, какая комбинация динамика/усилителя будет использоваться, давайте выберем подходящий комплект проводов для соединения усилителя с автомобилем. Пожалуйста, смотрите график для размера провода. Обратитесь к руководству пользователя усилителя для получения информации о текущих характеристиках тяги. При использовании нескольких усилителей просто суммируйте потребляемый ток каждого усилителя. Пример: Моноусилитель имеет максимальное потребление тока 50 ампер, а ваш 4-канальный усилитель может потреблять 25 ампер.
Предположим, вам нужен провод 4 калибра. Вам нужен только плюсовой провод от клеммы аккумулятора. Не подключайте этот большой провод к блоку предохранителей под капотом или к любому другому источнику питания, предоставленному производителем автомобиля. Подойдите к клемме аккумулятора. Сделайте надежное соединение с помощью соответствующего клеммного соединителя.
Установите держатель предохранителя на одной линии с 18-дюймовым аккумулятором. Это для защиты провода и автомобиля.
Осмотрите брандмауэр автомобиля на предмет входа провода. Если вы можете использовать существующее отверстие, сделайте это, если вам нужно просверлить отверстие, используйте втулку, чтобы заполнить края отверстия.
Не прокладывайте провод аккумулятора вместе с низкоуровневыми аудиокабелями!!
Не протягивайте провод через дверной косяк!!
Не устанавливайте предохранитель, пока усилитель не будет готов к включению!!!!!
Заземляющий провод не должен быть длиннее 3 футов.
Заземляющий провод усилителя должен быть надежно закреплен болтами к чистому металлу. Отшлифуйте краску. Саморез не годится. Используйте гайку и болт, хорошо затяните. Помните, что мы пытаемся пройти через эту точку как можно больше электронов.
Убедитесь, что аккумулятор также заземлен на шасси автомобиля.
В установках с чрезвычайно высокой мощностью (более 1500 Вт) необходимо модернизировать линию заряда от генератора переменного тока и увеличить длину провода заземления между аккумулятором и шасси.
Сделайте шаг назад и спланируйте всю цепочку проводов. Это сэкономит вам много времени и нервов. Сколько каналов вам нужно? Провода от динамиков находятся в приборной панели?
Спланируйте процесс прокладки межблочных аудиоустройств и убедитесь, что кабели имеют достаточную длину. Затем создайте жгут, присоединив провод (синий калибр 18) для дистанционного включения и провод для заземления (черный калибр 18), чтобы проложить его вместе с вашими аудиокабелями.
