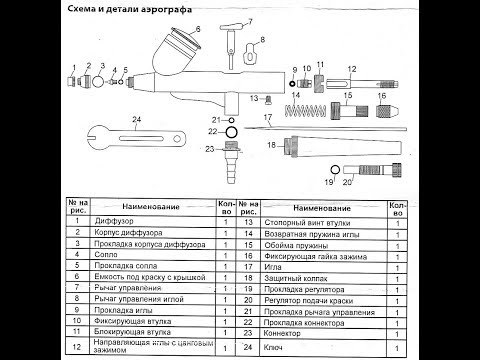

Устройство аэрографа в разрезе: Чертеж устройство аэрографа jas в разрезе

Содержание

Устройство, принцип работы, настройка, разборка и чистка аэрографа

Аэрограф представляет собой инструмент для распыления краски или лака посредством сжатого воздуха, проходящего через него. Благодаря тонкой регулировке воздушного потока художники аэрографии добиваются прорисовки даже мелких деталей рисунка. Но все же качество картинки во многом зависит не только от мастерства художника, но и от типа и конструкции аэрографа.

Содержание

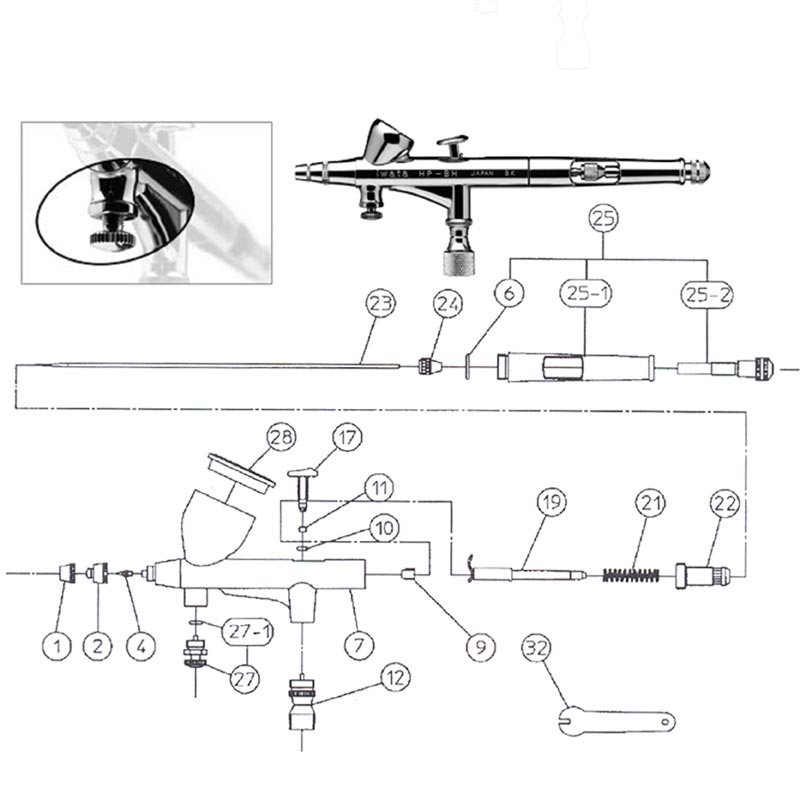

Как устроен и работает аэрограф

С виду небольших размеров прибор для распыления краски может включать в себя более 20 элементов, обеспечивающих его качественную работу. Чтобы понять устройство аэрографа, достаточно взглянуть на рисунок, приведенный ниже, где показан инструмент в разрезе.

Существует несколько видов аэрографов, которые имеют отличия в конструкции. Но всех их объединяет наличие основных, общих для всех типов аппаратов элементов.

Бачок. Представляет собой емкость, в которую наливается краска. Из бачка краска поступает внутрь аэрографа, где перемешивается с воздухом. Емкость для краски может быть съемной и несъемной, ее объем достигает 100 мл. В зависимости от модели инструмента, бачок крепится на нем в трех положениях: сверху, сбоку или снизу.
Триггер. Это кнопка (пусковой рычаг), предназначенная для управления прибором. При нажатии триггер взаимодействует с иглой, отодвигая ее. В инструментах двойного действия нажатие на кнопку открывает поток воздуха, а наклон рычага — подачу краски.

Сопло. Может быть быстросъемным, которое поджимается колпачком, и резьбовым. Во втором случае сопло накручивается либо вручную, либо с помощью ключа из комплекта данного прибора. Диаметр сопла влияет на ширину рисуемой линии. Подбирается он в зависимости от того, какой ширины струя краски требуется художнику для воплощения своего замысла.
Игла. Является самой хрупкой и значимой частью аэрографа. Игла перекрывает сопло и регулирует количество краски, которая проходит через него. Чем дальше элемент отодвигается от выходного отверстия сопла, тем большее количество краски распыляется, и наоборот.
Направляющая иглы. Фиксирует иглу внутри корпуса аппарата. Данная фиксация позволяет игле точно попадать в отверстие сопла и перемещаться вперед-назад в пределах одной плоскости.
Регулятор подачи краски. Регулирует подвижность иглы. Ее можно зафиксировать в определенном положении для требуемой подачи краски.
Воздушный клапан. Открывается при нажатии на триггер и пропускает сжатый воздух, идущий от компрессора, в аэрограф.

Как уже говорилось выше, существуют разные виды аэрографов, которые можно разделить на приборы одинарного и двойного действия.

Аэрографы одинарного действия

В этих приборах после нажатия на рычаг открывается только поток воздуха, который смешивается с краской снаружи корпуса либо внутри него (приборы с внутренним или наружным смешиванием).

Аэрографы наружного смешивания (см. фото ниже) имеют самую простую конструкцию и используются для равномерного нанесения краски или лака на большие площади.

Прибор внутреннего смешивания (см. рис. далее) устроен таким образом, что соединение краски и воздуха происходит внутри его корпуса.

Приборы двойного действия

При нажатии на кнопку (курок) в инструменте двойного действия открывается только воздушный клапан. Но чтобы произвести подачу краски для смешивания с воздухом, этот самый рычаг нужно подвинуть немного назад. Регулировка подачи красителя позволяет художнику держать под контролем насыщенность цветов и ширину линий.

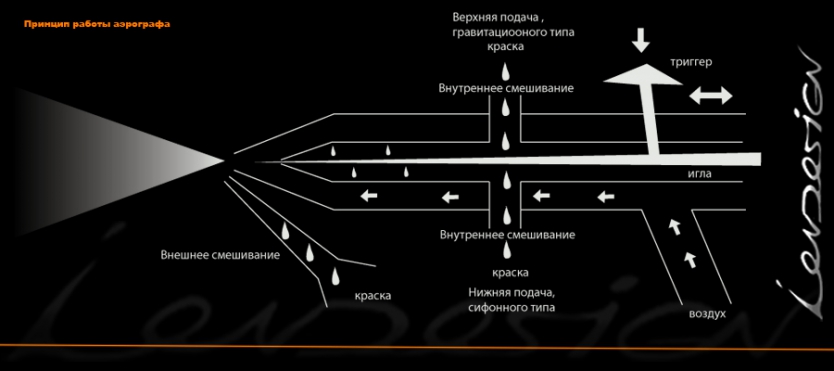

Как работает аэрограф

Принцип работы аэрографа заключается в следующем. После нажатия на триггер происходит открытие воздушного клапана, и воздух под давлением начинает поступать к соплу прибора и выходить из него. Поскольку аэрограф работает от проходящего через корпус прибора сжатого воздуха, давление которого выше, чем давление внешней среды, то краска поднимается из бачка и смешивается с ним. Но также существуют аэрографы с верхним расположением емкости. В таком случае осуществляется гравитационная подача краски. На следующем рисунке показан бачок сифонного (А) и гравитационного (В) типа.

Выходя из сопла, смесь краски и воздуха превращается в факел аэрозоля конической формы.

Настройка аэрографа перед работой

Перед тем как начать пользоваться аэрографом, особенно если он только что куплен, его нужно подготовить к работе. Прежде всего, требуется произвести настройку подачи краски. В норме, при несильном нажатии на триггер из сопла аэрографа должен идти только воздух (относится к инструментам одинарного действия). При дальнейшем перемещении (нажатии) рычага должна появиться краска.

Если при нажатии на рычаг сразу начинает распыляться краска, или при полном нажатии на триггер ее выделяется недостаточно, то потребуется настроить аэрограф.

Открутите пластиковый колпачок прибора, придерживая устройство за металлическую гайку.
Далее, необходимо открутить фиксатор иглы (показан стрелкой на следующем фото). Полностью откручивать фиксатор не следует. Его требуется просто ослабить, чтобы игла могла двигаться в направляющей. Иглу также сильно вытаскивать не следует, поскольку это вызовет вытекание краски.
Если при малейшем нажатии на курок сразу подавалась краска, то иглу, в таком случае, требуется немного подвинуть вперед. Необходимо добиться такой настройки, чтобы краска начала подаваться при наполовину нажатом рычаге. Для этого следует нажать на рычаг (до половины хода) и, не отпуская его, закрутить фиксатор иглы.
Далее, колпачок прикручивается на место. Но следует знать, что для точной настройки перемещения иглы на колпачке предусмотрен регулировочный винт. Поэтому его нужно немного выкрутить, включить компрессор и произвести точную настройку прибора.

Если настроить аэрограф таким образом, то при работе инструментом появится возможность плавной регулировки подачи жидкости в сопло.

Кроме всего, вышеописанные настройки не гарантируют правильную работу прибора, если подобрано неправильное давление в системе, к которой он подсоединен. Для аэрографа нужно давление в пределах 1-3 атм. Если в системе маленькое давление, то и результат работ получится грубым и некачественным. При слишком высоком давлении воздуха распыление получается более мелким, но управлять процессом становится сложнее.

Совет! Работая с аэрографом, рекомендуется придерживаться правила: чем гуще краска, тем выше давление в системе, и наоборот.

Особенно возникают проблемы, если компрессор, сжимающий воздух, не имеет регулировки давления на выходе. В таком случае можно

самостоятельно установить редуктор с манометрами между ресивером и шлангом подачи воздуха на прибор. Редуктор позволит точно регулировать давление воздуха, подаваемого на аэрограф, в зависимости от густоты краски и требуемых художественных приемов.

Разборка и чистка аэрографа после работы

Большинство проблем, возникающих при работе с аэрографом, происходят по причине плохой, нерегулярной или неправильной чистки прибора. Даже после непродолжительной работы с ним или при смене красителя прибор следует промывать водой (в случае использования красок на водной основе). Если используются специальные красители, то чистка аэрографа заключается в промывке его растворителями или чистящими растворами. Не следует оставлять любой тип краски в бачке на длительное время.

Разборка прибора

Качественно почистить аэрограф от краски получится после полной его разборки.

Открутите колпачок, установленный в задней части устройства.
Ослабьте цанговый зажим, фиксирующий иглу.
Извлеките иглу из прибора.
Выкрутите механизм подачи иглы вместе с цанговым зажимом. Вы увидите основные трущиеся части аэрографа, которые требуется смазывать после чистки. В качестве смазки можно использовать литол.
Далее, следует извлечь рычаг, стараясь не потерять скобу, которая выпадет из корпуса, если его повернуть отверстием для кнопки вниз.
Рычаг также необходимо смазать литолом.ч
Снимите колпачок защиты иглы, установленный в передней части устройства.
Снимите колпачок, защищающий сопло.
Если требуется чистка сопла, то оно откручивается ключиком, идущим в комплекте с инструментом.
Далее, следует снять крышку с емкости для краски.

Важно! Полностью разобрать аэрограф придется только в случае перебоев в его работе или для смазки трущихся элементов. Обычно смазка элементов прибора требуется, если рычаг перестал нажиматься плавно, или он двигается с затруднением.

Чистка инструмента

Чистить аэрограф после окончания работы или смены красителя можно более простым способом, без полной разборки прибора.

Удалите остатки краски из устройства.
Извлеките иглу из корпуса инструмента и протрите ее в направлении от тупого конца к острому. Старайтесь не повредить острозаточенный конец иглы.

Залейте в емкость прибора небольшое количество воды или растворителя. Промойте емкость и протрите ее тряпкой.
Продуйте устройство воздухом при наполненной чистящим средством емкости.
Открутите защитный колпачок иглы и протрите его, использовав растворитель, после чего установите колпак обратно.
Вставьте иглу в устройство и зафиксируйте ее с помощью цанги.
Снова продуйте аэрограф воздухом.

Совет! Если для промывки прибора используются растворители, то, чтобы не распылять их в рабочем помещении, рекомендуется использовать очиститель для аэрографа, который можно приобрести или изготовить своими руками.

Данная промывочная станция выполнена в виде емкости с отверстием для вставки аэрографа. Удобен очиститель тем, что защищает пользователя от вдыхания вредных для здоровья паров растворителя, поскольку он

распыляется внутри емкости.

Чем отмыть акриловую краску

Промывать аэрограф после акрила, если он засох, достаточно сложно, поскольку в состав краски входят пленкообразующие вещества. Методы очистки аэрографа от акрила различаются в зависимости от того, на протяжении какого времени краска находилась в инструменте.

Если требуется смыть акриловый краситель, который еще не засох, то подойдет обычная вода. Очистка устройства ускорится, если вода будет теплой.
Нахождение краски в инструменте более часа (до суток) приводит к ее затвердению. В таком случае еще не поздно размягчить и удалить акрил с помощью обычной водки, спирта или спиртосодержащих жидкостей.
В самом запущенном случае, если акрил находился в приборе несколько суток, то удалить его можно только с помощью бензина, ацетона, уайт-спирита или керосина.

Под воздействием перечисленных выше веществ размягчение пленкообразователя акриловой краски происходит приблизительно за 30 мин. Следует несколько раз заливать какой-либо растворитель в бачок и смачивать им остальные, засоренные акрилом элементы аэрографа.

Важно! Замачивать устройство в растворителе нельзя, поскольку могут выйти из строя резиновые и пластиковые уплотнители. Для удаления размягченной краски обычно используют специальные ершики.

Как устроен аэрограф?

Аэрограф — это красящее устройство, распыляющее краску подобно аэрозольному баллончику, но гораздо тоньше и аккуратнее. Тонкость распыления краски, размер наносимой линии или точки зависят от:
— количества и давления воздуха;

   — объема и вязкости подаваемой краски;
   — конструкции аэрографа;
   — расстояния между аэрографом и окрашиваемой поверхностью.

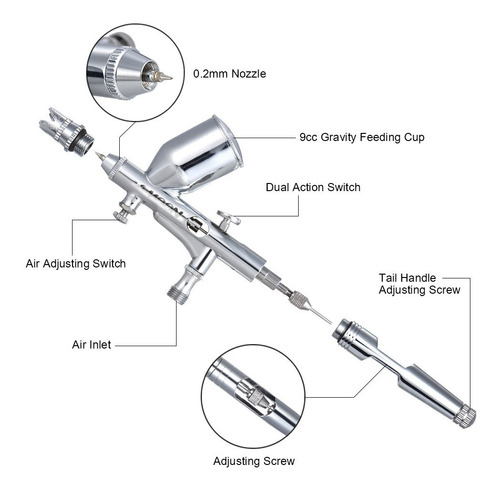

Выглядит этот загадочный инструмент вот так и внешне напоминает ручку для письма.

Для того, чтобы правильно пользоваться и ухаживать за инструментом, необходимо понимать, как он устроен. Конструкция его достаточно хрупка, и потеря хотя бы одной детали может привести к поломке или некорректной работе всего аэрографа.

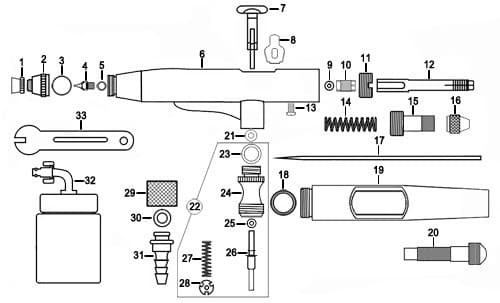

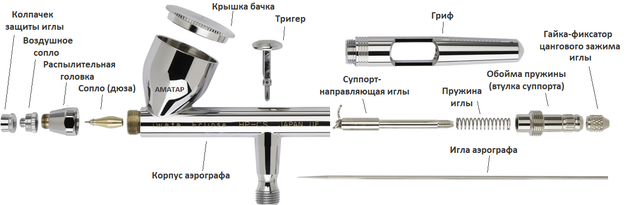

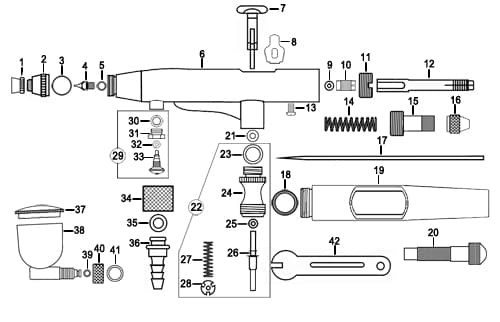

Устройство аэрографа

Столь компактный на первый взгляд инструмент включает в себя около 30 внутренних составляющих, которые обеспечивают качество его работы. Ниже мы рассмотрим основные элементы аэрографа и расскажем, какую именно роль они играют при создании аэрографических шедевров.
Сопло. Может быть резьбовым (снимается и ставится при помощи специального ключа, идущего в комплекте) и конусным (просто вставляется в гнездо и поджимается колпачком). Диаметр сопла является одной из основных характеристик аэрографа. Данный элемент регулирует струю краски и отвечает за то, насколько тонкой/толстой будет рисуемая Вами линия.

Игла. Очень важная и хрупкая деталь аэрографа, которая отвечает за количество поступающей сквозь сопло краски. Чем сильнее Вы отодвинете ее от сопла, тем больше будет поток краски, и наоборот.
Направляющая иглы с цанговым зажимом. Благодаря этой детали игла зафиксирована внутри аэрографа, совершает свое движение в одной плоскости (вперед-назад) и точно попадает в сопло.
Бачок для краски. Именно сюда заливается краска и уже из емкости поступает в аэрограф, смешиваясь с воздухом и распыляясь под давлением.

Объем бачка может быть самым различным (от 0,5 до 100 мл) и зависит от того, для чего именно Вы используете инструмент. Бачок может быть как встроенным (не снимается), так и съемным. От того, как он закреплен, зависит подача материала, которая может быть верхней, нижней или боковой.
Регулятор подачи краски. Есть не во всех аэрографах и представляет собой закручивающийся винт, который контролирует, насколько подвижной будет игла. Удобен тем, что благодаря ему можно настроить иглу так, чтобы та не убиралась полностью, а фиксировалась на каком-то определенном участке, тем самым «сохранив» в памяти аэрографа положение, при котором будет осуществляться самая оптимальная подача краски.
Пусковой рычаг (триггер). По сути, это кнопка, напоминающая собой джойстик, при помощи которой Вы управляете аэрографом, словно выключателем. Рычаг связан с иглой и, соответственно, отодвигая его, Вы контролируете подачу краски через сопло. Если аэрограф имеет функцию двойного независимого действия, то при нажатии на рычаг Вы контролируете и подачу воздуха.

То есть, чтобы рисовать аэрографом двойного действия, нужно нажать на рычаг (подать воздух), а затем отвести его назад (смешать с воздухом краску).
Клапан подачи воздуха. Суть работы аэрографа заключается в рисовании краской, смешанной с воздухом и выпускаемой под давлением. Клапан регулирует подачу воздуха и, прежде чем начать работу, сперва нужно открыть именно его (открывается при помощи рычага подачи краски). Важно помнить, что аэрограф — это просто «кисть» в руке мастера, и необходим компрессор, чтобы эта кисть могла рисовать. Компрессор — это насос, который через шланг перекачивает воздух в аэрограф, а тот уже распыляет материал.
Аэроконтроль (Air Control). Вспомогательное оборудование, которое так же есть не во всех аэрографах. Установлен он в нижней части аэрографа и пересекается с каналом подачи воздуха. Закручивая/откручивая регулировочный винт, Вы сможете уменьшить или увеличить количество и давление подаваемого воздуха.

Почему это важно? При неправильной настройке подачи воздуха краска может ложиться неравномерно. Так, при низком давлении воздуха, Вы можете наблюдать наличие капелек на окрашиваемой поверхности, а при высоком — «паучьи лапки».

Ну что ж, теперь Вам известно, как устроен инструмент, с помощью которого Вам предстоит создавать свои графические шедевры. Можете смело браться за дело и гордиться своими результатами!
