технические характеристики, особенности, ремонт, обслуживание
Наверное, почти каждый автомобилист, хоть раз в жизни слышал о 130-м ЗИЛе. Конечно, это легендарный автомобиль, который оставил большой отпечаток в истории автомобилестроения СССР. Но, не менее легендарным является сам мотор от этого аппарата. Рассмотрим, основные технические характеристики, устройство, а также полный процесс проведения обслуживания и капитального ремонта данного силового агрегата.
Технические характеристики
Мотор ЗИЛ 130 имеет форму V-образной восьмерки, которая часто применялась на советских грузовиках. Это считается третий двигатель по надежности, после ЯМЗ и КАМАЗ. Данный силовой агрегат также устанавливался на грузовики ГАЗ 53, как переделка, но широкого применения эта доработка не нашла.
Основные технические характеристики:
| Наименования | Характеристика |
| Завод выпуска | Имени Ленина |
| Модель | 130 |
| Тип питания | Бензин/Газ |
| Объем | 6. 0 литра (5969 см куб) |
| Мощностные характеристики | 150 лошадиных сил |
| Количество цилиндров | 8 |
| Количество клапанов | 16 |
| Расход на 100 км, литров | 32 |
| Диаметр цилиндра | 100 |
| Степень сжатия | 6,5 — 6,7 |
| Впрыск | Карбюратор |
| Охлаждение | Жидкость |
Сам корпус силового агрегата был выполнен из чугуна. Основная масса блоков цилиндра того времени исполнялась именно из этого материала, поскольку он был дешевый и легко обрабатывался. А вот головка блока уже была сделана с алюминия, а точнее легкого алюминия (в состав входил свинец и железо, но не более 1%).
В основном такие двигатели были предназначены для низкооктанового бензина А-76 или А-80. С удорожанием горючего, многие автопарки стали переводить эти моторы на газ, поскольку это было выгоднее с экономической стороны, даже при расходе в 40 литров пропана или бутана на каждые 100 км пробега.
Регулировка клапанов Зил 130
Для егулировки капанов требуется ослабить стопорные гайки регулировочного винта. Между клапаном и коромыслом устанавливается щуп толщиной 0,25 или 0,3 мм. Если устанавливается щуп 0,25 мм. То при закручивании регулировочного винта. Коромысло зажимает щуп. Щуп при этом должен двигаться с небольшим усилие. В случае установки щуптолщиной 0,3мм усилие должно быть более сильным. Щуп движется но коромысло не должно давить на клапан иначе он откроется и регулировка будет не правильная. Регулировка клапанов на автомобиле ЗИЛ 130 предусматривает одинаковые зазоры на впускных и выпускных клапанах. После регулировки необходимо затянуть стопорные гайки. При этом нельзя допустить проворачивание регулировочного винта. Поэтому при затяжке его необходимо придерживать отверткой.
Устройство двигателя ЗиЛ 130 | АвтоКлуб ЗиЛ 130
Двигатель ЗИЛ-130 — V-образный, восьмицилиндровый, четырехтактный, карбюраторный, с жидкостным охлаждением.

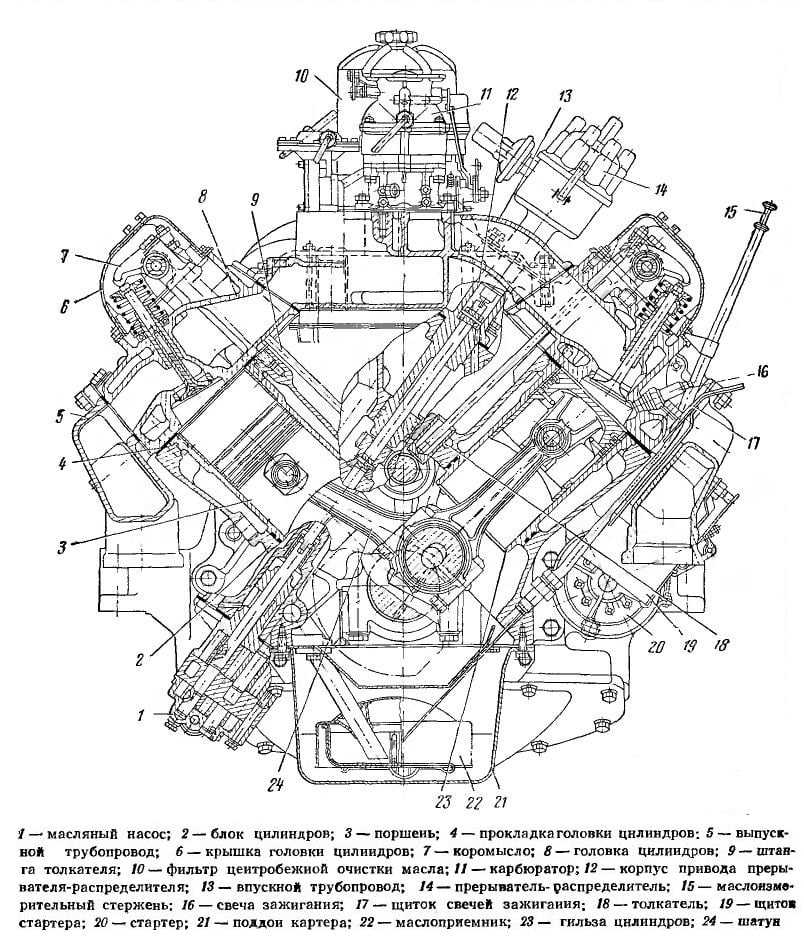

Устройство двигателя ЗИЛ-130 приведено ниже. Подвеска двигателя ЗИЛ-130, его продольный и поперечный разрезы показаны на рис. 9—11.
Блок цилиндров двигателя ЗИЛ-130 — чугунный, со вставными мокрыми гильзами из серого чугуна, с кислотоупорной вставкой в верхней части. Для уплотнения верхней части гильзы бурт гильзы зажат между блоком и головкой блока с асбостальной прокладкой, нижняя часть уплотнена двумя резиновыми кольцами.
Головки блока цилиндров двигателя ЗИЛ-130 — из алюминиевого сплава, со вставными седлами и направляющими клапанов. Между блоком и головками установлены прокладки из асбостального полотна. Каждая головка блока прикреплена к блоку цилиндров семнадцатью болтами. Отверстия в блоке цилиндров под болты цекуются. Следует помнить, что четыре болта крепления оси коромысел являются также и болтами крепления головки блока цилиндров ЗИЛ-130 двигателя и входят в указанные выше семнадцать болтов.
Рис.
9. Подвеска двигателя ЗИЛ-130:
а — передняя опора; б — задняя опора; 1 — защитный колпак; 2 — болт крепления передней опоры; 3 — кронштейн передней опоры; 4 и 12— болты крепления двигателя; 5 — передняя крышка блока цилиндров; 6 — верхняя подушка передней опоры; 7 — нижняя подушка передней опоры; 8 — шайба; 9 — распорная втулка; 10 — поперечина рамы; 11 — картер сцепления; 13 — болт крепления задней опоры; 14 — крышка; 15 — кронштейн задней опоры; 16 — башмак; 17 — подушка задней опоры; 18 — регулировочная прокладка.
Болты крепления головок к блоку необходимо затягивать специальным динамометрическим ключом, позволяющим контролировать момент затяжки, так как алюминиевая головка блока при нагреве увеличивается в высоту больше, чем стальные болты, крепящие ее. При прогреве двигателя затяжка головок блока увеличивается, при охлаждении — уменьшается, поэтому болты крепления головок должны быть затянуты на холодном двигателе ЗИЛ-130. Момент затяжки должен составлять 90—110 Н • м (9—11 кгс • м), причем при температуре двигателя около 0° С момент затяжки болтов должен быть ближе к нижнему пределу 90 Н • м (9 кгс • м), а при температуре от + 20 до + 25° С — ближе к верхнему пределу 110 Н • м (11 кгс • м).
Запрещается подтягивать болты крепления головок блока цилиндров двигателя ЗИЛ-130 при температуре двигателя ниже 0° С. В этом случае следует предварительно прогреть двигатель, а затем подтягивать болты.
Одновременно с подтягиванием болтов крепления головок блока необходимо подтягивать болты крепления выпускных газопроводов. После подтягивания болтов крепления головок блока цилиндров необходимо проверить и, если нужно, отрегулировать зазоры в клапанном механизме.
Для обеспечения полного прилегания плоскостей головок к блоку двигателя ЗИЛ-130 надо соблюдать порядок затяжки болтов, указанный на рис. 12. Затягивать болты головок блока цилиндров надо равномерно в два приема. Сначала затянуть все болты, а затем дополнительно болты 1, 2, 3, 4 и 5, При смене прокладок надо очистить от отложений все водяные отверстия в головках блока и блоке цилиндров, а также камеры сгорания. Прокладку крышки головки цилиндров следует устанавливать рифленой поверхностью к крышке головки цилиндров.
Гайки крепления крышки головки двигателя автомобиля ЗИЛ-130 нужно затягивать равномерно; момент затяжки должен быть равен 5—6 Н • м (0,5—0,6 кгс • м).
