Устройство гусеничного ходового оборудования: Ходовое оборудование строительно-ремонтных машин

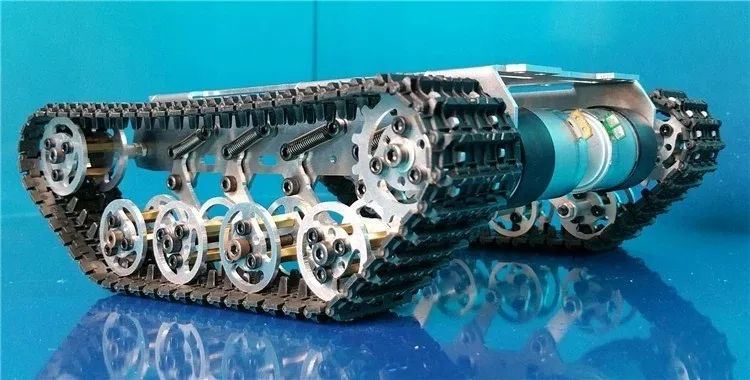

30.Устройство Гусеничного ходового оборудования.

Гусеничное ходовое оборудование широко применяют как для дорожно-строительных машин малой мощности массой 1…2 т, так и для машин самой большой мощности с массой в сотни тонн. Оно обеспечивает возможность воспринимать значительные нагрузки при сравнительно низком давлении на грунт, большие тяговые усилия и хоро­шую маневренность.

Недостатками гусеничного хода являются значительная масса (до 35 % от всей массы машины), большая материалоемкость, недолговеч­ность и высокая стоимость ремонтов, низкие кпд и скорости движения, невозможность работы и передвижения на площадках и дорогах с усо­вершенствованными покрытиями. Машины на гусеничном ходу пере­двигаются своим ходом, как правило, только в пределах строительных площадок, к которым их доставляют автомобильным, железнодорожным или водным транспортом.

Гусеничное ходовое оборудование может быть двух- и многогусе­ничным . В строительных машинах с массой до 1000 т применяется наиболее простое и маневренное двухгусеничное оборудо­вание.

Для машин большей массы используют сложные многогусеничные системы, у которых число гусениц достигает 16.

По степени приспосабливаемости к рельефу пути различают гусе­ницы жесткие , мягкие , полужесткие и с опущенным или поднятым колесом .

У жестких гусениц опорные катки непосредственно соединены с несущей балкой гусеницы. Этот тип подвески наиболее прост и дешев, он обеспечивает более равномерное распределение дав­ления на грунт. Вследствие того, что жесткая гусеница не приспосабли­вается к неровностям пути и не амортизирует ударные нагрузки при езде по неровному и жесткому основанию, скорость передвижения ма­шин на таких гусеницах обычно не превышает 5 км/ч. Для лучшей приспосабливаемости гусениц к неровностям грунта опорные катки объединяют в балансирные тележки и вводят демпфи­рующие пружины или рессоры. Для лучшей работы машины в зимних условиях или на грунтах с низкой несущей способностью и плохим сцеплением на звеньях гусеничной ленты применяют съемные шипы или шпоры.

Привод гусениц осуществляется ведущими колесами . Для зацепления с ведущим колесом используются реборды звеньев или отверстия в них. Для компенсации износа и вытяжки звеньев гусеничные ленты натягиваются с помощью устройства на направля­ющем колесе.

В последние годы для работы машин на заболоченных грунтах со слабой несущей способностью применяют гусеничное ходовое оборудо­вание с резинометаллическими гусеницами. Такая гусеница выполнена из специальной резиновой ленты, армированной высокопрочной несу­щей проволокой со штампованными звеньями. Эта гусеничная лента имеет меньшую массу, лучшую приспосабливаемость к грунтовым условиям, повышает проходимость машины, не нарушает дерновый покров.

Тип привода машины и требования к ее скорости и маневренности предопределяют конструкцию механизма передвижения. При одномо­торном механическом или гидромеханическом приводе привод гусениц часто осуществляют с помощью конических зубчатых передач, цепных передач и кулачковых муфт и тормозов, обеспечивающих разворот ма­шины только относительно одной из гусениц.

Для большей маневренно­сти гусеничных машин, выполненных на базе тракторов, для включения и выключения гусениц служат специальные фрикционные бортовые муф­ты сцепления. При включении гусениц в разных направлениях достига­ется разворот машины на месте. Такое качество достигается и при инди­видуальном приводе гусениц, когда каждая из них приводится в движе­ние отдельным электро- или гидродвигателем, имеющим возможность для разворотов машин на месте включаться в разных направлениях.

17. Гусеничное ходовое оборудование.

Ходовое оборудование этого вида может быть двух- и многогусеничным. Преимущественно распространены двухгусеничные системы при массе машины до 1000 т. У машин большой массы число гусениц достигает четырех, восьми и даже шестнадцати. Гусеничный движитель изобретен Д. Загряжским в 30-х годах XΙX в.

Гусеничное ходовое оборудование состоит из движителя и подвески. Гусеничный движитель (рис.4.1) включает гусеничную ленту 3, раму 6, приводное (ведущее) 5 и ведомое (натяжное) 1 колеса, опорные 7 и поддерживающие 2 катки. В некоторых случаях применяют гусеничные движители безрамной конструкции. В этом случае элементы движителя крепят к основной раме машины.

Р ис. 4.1 Многоопорный гусеничный движитель с жесткой подвеской опорных катков.

По конструкции гусеницы делят на многоопорные и малоопорные (рис. 4.2 б), а по приспособляемости к неровностям поверхности передвижения – на жесткие и мягкие (гибкие) (рис. 4.2

в, г).

Многоопорные гусеницы имеют сравнительно большое число катков небольшого диаметра непосредственно соединенных с гусеничной рамой. Этот тип подвески наиболее прост, дешев; он обеспечивает равномерное распределение давления на грунт, однако такую подвеску применяют лишь при скоростях движения до 5 км/ч, т.к. жесткая гусеница не приспосабливается к неровностям и не амортизирует толчки и удары при езде по неровной поверхности. Многоопорные гусеницы чаще всего применяют для экскаваторов, работающих на грунтах слабых и средней крепости.

Малоопорные гусеницы отличаются малым числом опорных катков большого диаметра и определенной неравномерностью распределения давления на основание по их длине. Они лучше преодолевают препятствия и лучше приспосабливается к неровностям поверхности. Этими качествами обладают и многоопорные гусеницы, у которых опорные катки малого диаметра соединяют в балансирные тележки (мягкая многоопорная гусеница) или вводят демпфирующие устройства — пружины и рессоры.

Для работы машин на грунтах со слабой несущей способностью начинают применять конструкцию гусеничного ходового оборудования с резинометаллической гусеницей. Такая гусеница, представляет собой специальную резиновую ленту, армированную высокопрочной проволокой со штампованными звеньями. Она имеет меньшую массу, лучше приспосабливается к грунтовым условиям, что значительно улучшает проходимость машины.

Конструкция механизма передвижения зависит от типа привода, скорости и маневренности машин. В гусеничных тракторах и быстроходных землеройных машинах на гусеничном ходу (рис. 4.3 а) для включения и выключения гусениц и изменения их линейных скоростей служат бортовые фрикционы, причем во многих конструкциях левую и правую гусеницы включают в разные стороны, что дает возможность совершать поворот машины на месте. Такие же возможности имеют машины с индивидуальным приводом гусениц (рис. 4.3

в).

В тихоходных машинах на гусеничном ходу (одноковшовые экскаваторы с механическим приводом) ведущие колеса приводятся во вращение зубчатыми и цепными передачами (рис. 4.3 б). включают и выключают их кулачковыми муфтами, что возможно лишь при остановке машины.

У гусеничного ходового оборудования из-за относительно большого числа трущихся деталей сопротивление передвижению машины в значительной степени зависит от внутреннего сопротивления гусениц, которое слагается из сил сопротивления в подшипниках опорных катков, ведущих и направляющих колес, катанию опорных катков, изгибанию гусеничных цепей на ведущих и направляющих колесах, движению верхней части цепи по поддерживающим каткам.

Поскольку сопротивление передвижению машины P_f зависит еще и от состояния опорной поверхности, то в практических расчетах при его определении используется коэффициент сопротивления движению, полученный на основании экспериментальных испытаний (таблица 4.2). В этом случае:

; (4.1)

где G_m – вес машины, f – коэффициент сопротивления движению.

Движущая сила гусеничного движителя:

; (4.2)

где M_e – крутящий малый на выходном валу силовой установки; i_м – передаточное число трансмиссии; η_м – КПД трансмиссии; r₀ – радиус начальной окружности ведущего колеса движителя.
