Карбюратор ВАЗ 2107 (устройство, фото и видео)

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. В «классике», которой относится и карбюратор ВАЗ 2107, работает так называемый «поплавковый тип».

На автомобилях ВАЗ 2107 со старыми двигателями используется карбюратор ДААЗ 2107-1107010, а на автомобилях с двигателями 2106 используется ДААЗ 2107-1107010-10 (при отсутствии вакуум-корректора). Модификация ДААЗ 2107-1107010-20 используется на автомобилях с наличием вакуум-корректора и новым «шестёрочным» движком. Их технические данные несколько различны, что будет показано в таблице.

Технические характеристики таких карбюраторов давно известны, ниже мы их приведём. Ещё они называются «тарировочные характеристики», или количественные показатели работы.

ДААЗ – это известная аббревиатура Димитровградского автоагрегатного завода. Эксплуатация его карбюраторов и установка их на «классику» длится много лет и завоевала заслуженное доверие своей надёжностью.

Карбюратор ВАЗ 2107 является сложным, высокоточным прибором, состоящим из многих компонентов. Обилие деталей заметно на любом рисунке. Его полное описание сложно и нужно только специалистам.

Не менее сложно выглядит и внутреннее строение карбюратора.

Но, несмотря множество мелких деталей, схема и устройство карбюратора ВАЗ 2107 не очень трудны для понимания, если назвать важнейшие части и описать их функции:

поплавковая камера, в которую поступает бензин в ограниченном количестве;
поплавок в виде бочонка и игольчатый клапан, запирающий доступ бензина;
камера смешивания, или смесительная;
заслонки – дроссельная и воздушная;
каналы и жиклёры, как воздушные, так и топливные;
распылитель;
диффузоры, их принцип действия – как сопла реактивного двигателя – создать конфигурацию воздушного потока;
ускорительный насос;

Количественные (тарировочные) данные, характеризующие карбюратор ВАЗ 2107 следующие:

Все технические данные взяты из официального руководства. Полные характеристики описываются уравнениями высшей математики и аэрогидродинамики.

Каков принцип работы карбюратора?

Происходит подача бензина вначале в поплавковую камеру, его объём регулирует поплавок.

При его всплывании работает игольчатый клапан и закрывает доступ топливу. В этом смысле поплавковая камера играет роль унитаза, и карбюратор 2107 этим параметром от него не отличается. Перед подачей в неё топливо ещё раз фильтруется, пройдя через сетку.

Затем поплавковая камера, как донор, отправляет бензин в две камеры (первую и вторую). Топливо проходит по двум главным топливным жиклёрам. В камеры также поступает очищенный в воздушном фильтре воздух, который может быть заранее подогретым. На рисунке схема отверстий.

Одновременно через воздушные жиклёры подаётся воздух, который в специальных эмульсионных колодцах и трубках смешивается с бензином. В результате образуется эмульсия, то есть смесь воздуха и бензина. На рисунке поплавковая камера (в ней отвёртка) и жиклёры.

Перед попаданием в распылитель, топливная смесь проходит эконостат. При максимальном развитии мощности эмульсия топлива и воздуха дополнительно обогащается.

Затем смесь через специальные распылители попадает в диффузоры, которые готовят окончательную смесь, «отрывая» капли топлива и вовлекая их в воздушный поток высокой скорости, подавая смесь точно к центру смесительной камеры. В этом заключается их работа. На рисунке – диффузоры 1 и 2 камер.

Дроссельная заслонка, управляемая педалью «газа», подаёт готовую качественную смесь непосредственно в цилиндры.

Существует система жиклеров «холостого хода», в режиме которого топливо забирается только из первой камеры. Схема работы камер предусматривает включение второй камеры при хорошо прогретом агрегате на полной мощности. Эксплуатация второй камеры в полной мере проявляется при обгоне на высокой скорости.

Эффективная работа карбюратора зависит от чистоты жиклёров, чистоты всех рабочих поверхностей, плавностью и ровностью хода всех приводов и тяг. Карбюратор 2107 в этом смысле не такой привередливый и капризный, как современные импортные аналоги, работает даже на не очень качественном бензине.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html

устройство, настройка расхода топлива, холостого хода + видео

Мотор в автомобиле является самым важным агрегатом. Однако он не заведётся без исправного карбюратора. Даже небольшой неточности в регулировке этого устройства будет достаточно для того, чтобы у водителя начались серьёзные проблемы. Но многие неприятности можно устранить самостоятельно, не прибегая к дорогостоящим услугам механиков из автосервиса. Ремонт карбюратора ДААЗ вполне осуществим в гаражных условиях.

Устройство карбюратора ДААЗ 2107

Карбюратор ДААЗ 2107 устанавливается на автомобиль ВАЗ 2107. Представление о его устройстве даёт приведённая ниже схема.

Устройство карбюратора ДААЗ 2107 для автомобилей ВАЗ 2107 и ВАЗ 2105

Ранее такой карбюратор ставили и на ВАЗ 2105. Назначение этого узла сводится к смешиванию бензина и воздуха в определённой пропорции. Затем полученная смесь подаётся в камеры сгорания двигателя.

Основные элементы карбюратора ДААЗ 2107 перечислены ниже:

эконостат;
насос-ускоритель;
система поддержки топливного уровня;
система поддержки холостого хода;
система пуска мотора;
жиклёры для воздуха и топлива;
распылитель топливо-воздушной смеси.

Признаки неисправности устройства

Отказ в работе карбюратора может выглядеть по-разному. Наиболее распространённые ситуации, в которых водителю стоит обратить внимание на состояние этого агрегата:

двигатель автомобиля не запускается даже после нескольких попыток. Причин здесь может быть две: либо в поплавковой камере нет топливо-воздушной смеси, либо пропорции этой смеси неправильные и она не может вовремя воспламениться;
мотор глохнет на холостом ходу или его работа нестабильна. Самая распространённая причина этого — засорившийся жиклёр. Кроме того, перебои в работе мотора могут возникнуть из-за повреждений какого-нибудь уплотнительного кольца или шланга. Наконец, подобные сбои может вызывать неправильно работающий электромагнитный клапан в карбюраторе;
слишком большие обороты двигателя на холостом ходу. Эта неисправность может возникнуть из-за неправильной регулировки карбюратора или из-за неплотного закрытия воздушных заслонок. Ещё она возникает из-за слишком высокого давления в поплавковой камере, возникающего из-за попадания кислорода через повреждённые шланги или уплотнительные соединения.

Демонтаж узла своими руками

Для снятия карбюратора ДААЗ 2107 автомеханики рекомендуют действовать в такой последовательности:

Открывается капот автомобиля, хомут на шланге набора тёплого воздуха ослабляется с помощью плоской отвёртки, после чего шланг отсоединяется от трубки терморегулятора.Шланг набора воздуха отсоединяется от терморегулятора
Крышка воздушного фильтра снимается вручную. Под ней находится крепёжная пластина, которая держится на четырёх болтах. Они откручиваются рожковым ключом на 8, после чего пластина легко снимается.Крепёжная пластина карбюратора ДААЗ 2107 снимается вручную
Теперь снимается сам воздушный фильтр автомобиля ВАЗ 2107.Воздушный фильтр с ВАЗ 2107 снимается после извлечения крепёжной пластины
Всё тем же ключом на 8 ослабляется гайка на тросе воздушной заслонки карбюратора. Затем винт крепления этого троса удерживается плоской отвёрткой, гайка на 8 откручивается полностью и трос отсоединяется от карбюратора. Трос воздушной заслонки карбюратора ДААЗ 2107 отсоединяется с помощью отвёртки
Шланг, по которому отводятся картерные газы, снимается со штуцера карбюратора ДААЗ 2107 вручную.Шланг для отведения картерных газов из карбюратора ДААЗ 2107 снимается вручную
Далее вручную снимаются провода микропереключателей системы управления экономайзером холостого хода (ЭПХХ).Провода системы управления экономайзером отсоединяются с карбюратора ДААЗ 2107 без особых усилий
На вакуумном регуляторе опережения зажигания имеется штуцер с вакуумным шлангом. Этот шланг тоже снимается с карбюратора ДААЗ 2107 вручную.Шланг вакуумного регулятора опережения зажигания снимается с карбюратора ДААЗ 2107 путём вывинчивания винтов
Теперь необходимо найти шланг для электромагнитного клапана. Он подключается к экономайзеру через штуцер. Этот шланг также необходимо демонтировать.
Шланг управления электромагнитным клапаном вручную снимается с карбюратора ДААЗ 2107
После отсоединения этого шланга из гнезда извлекается возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107. Возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107 вручную извлекается из гнезда
С помощью плоской отвёртки ослабляются хомуты на топливных шлангах. Затем эти шланги снимаются.Топливные шланги с карбюратора ДААЗ 2107 снимаются вручную после ослабления хомутов
С помощью ключа на 14 отворачиваются четыре гайки, которые удерживают карбюратор на корпусе коллектора.Крепёжные гайки карбюратора ДААЗ 2107 откручиваются рожковым ключом на 14
Карбюратор ДААЗ 2107 снимается со штатного места.После откручивания крепежа карбюратор ДААЗ 2107 извлекается вручную

Как отрегулировать карбюратор

Как правило, после снятия все части карбюратора тщательно очищаются от загрязнений и налёта. Рассмотрим основные этапы очистки.

Чистка жиклёров

Жиклёры — это тонкие каналы в карбюраторе, по которым подаётся воздух и топливо. Механическая очистка этих каналов категорически запрещена, так что очищать жиклёры можно только сжатым воздухом. Для продувки каналов автомобилисты пользуются насосом для накачки колёс. Как правило, этого бывает достаточно.

Электрический автомобильный насос, которым удобно прочищать жиклёры в карбюраторе ДААЗ 2107

Но если карбюратор загрязнён очень сильно, его на полчаса помещают в ёмкость с керосином. После выдержки в керосине даже самые стойкие загрязнения легко удаляются.

Очистка поплавковой камеры

Лучшим инструментом для очистки поплавковой камеры карбюратора является резиновая медицинская груша, с помощью которой все остатки топлива вместе с накопившимися загрязнениями аккуратно вытягиваются из камеры. Протирать поплавковую камеру ворсистыми материалами нельзя, поскольку ворсинки могут попасть в жиклёры.

Поплавковую камеру карбюратора ДААЗ 2107 удобно очищать резиновой грушей

Промывка дроссельной заслонки

Дроссельные заслонки в карбюраторах ДААЗ 2107 очищаются с помощью различных чистящих составов, приобретаемых в автомагазинах (чаще всего таким средством является жидкость WD40).

Дроссельную заслонку карбюратора ДААЗ 2107 обычно промывают жидкостью WD 40

Жидкостью промывается сама заслонка и все прилегающие к ней элементы конструкции: мелкие каналы, клапаны и т. д. И также следует промыть канал для вентиляции картера.

Видео: очищаем дроссельную заслонку на ВАЗ 2107

Самостоятельная настройка карбюратора

Как правило, при настройке карбюратора ДААЗ 2107 автолюбители регулируют расход топлива и холостой ход. Рассмотрим эти этапы.

Этапы регулировки холостого хода

Настроить карбюратор в этом режиме несложно:

Карбюратор с правильно отрегулированным холостым ходом позволяет двигателю машины стабильно работать даже при очень низком количестве СО. Для этого двигатель машины прогревается в течение 10 минут. После этого винт качества топлива в карбюраторе максимально выкручивается.Винты качества и количества топлива в карбюраторе ДААЗ 2107
Затем с помощью винта количества повышается скорость оборотов двигателя (она должна быть примерно на 100 оборотов выше обычной). После этого двигатель должен поработать 2–3 минуты. Если никаких проблем с мотором не наблюдается, количество оборотов снижается до нормы, но не винтом количества, а винтом качества. Если и после этого никаких перебоев в работе мотора не наблюдается, регулировка считается завершённой. Теперь двигатель автомобиля будет стабильно работать даже при очень небольшом количестве СО.

Правила регулировки расхода топлива

Чтобы изменить расход топлива, необходимо отрегулировать его уровень в поплавковой камере карбюратора.

Сначала с карбюратора снимается верхняя крышка.Перед началом регулировки с карбюратора ДААЗ 2107 снимается верхняя крышка
За увеличение объёма топлива в поплавковой камере отвечает отверстие в карбюраторной крышке, которое периодически закрывается подпружиненным игольчатым клапаном (язычок на фото ниже обозначен буквой А). Крышка карбюратора устанавливается вертикально. Поплавок при этом не должен её касаться. После этого с помощью линейки измеряется расстояние между поплавком и крышкой. Оно не должно превышать 6,5 мм (максимально допустимое отклонение от этого значения — 0,25 мм).Игольчатый клапан карбюратора ДААЗ 2107 с регулировочным язычком, отмеченным буквой А
Если расстояние между поплавком и карбюраторной крышкой не соответствует норме, оно уменьшается (или наоборот — увеличивается) с помощью подгибания вышеуказанного язычка игольчатого клапана.
После настройки уровня закрытия игольчатого клапана следует настроить уровень его открытия, который тоже зависит от величины свободного хода поплавка в камере. Для этого карбюраторная крышка удерживается вертикально, но поплавок отводится в другую сторону так, как показано на фото ниже. После этого вновь измеряется расстояние между крышкой и поплавком. Оно не должно превышать 14 мм (максимально допустимое отклонение — 0,5 мм).Измерение максимального расстояния открытия игольчатого клапана на карбюраторе ДААЗ 2107
Если это расстояние больше (или меньше) нормы, его необходимо отрегулировать с помощью упора, находящегося на поплавковом кронштейне. Этот упор можно либо подогнуть, либо выпрямить.Открытие игольчатого клапана ДААЗ 2107 регулируется специальным упором на кронштейне поплавка
После установки точных расстояний регулировку и сборку игольчатого клапана можно считать законченной. Двигатель автомобиля будет работать стабильно, потребляя минимальное количество топлива.

Итак, снять карбюратор под силу даже начинающему автолюбителю. Определённые трудности могут возникнуть лишь на этапе регулировки этого устройства, но и они вполне преодолимы. Всё, что нужно сделать — это в точности следовать приведённой выше инструкции.

карбюратор ДААЗ 2107 1107010 устройство и регулировка

На Димитровоградском автоагрегатном заводе карбюратор ДААЗ изготавливается в трёх модификациях: Озон, Ока, Солекс. В современных условиях мало кто выпускает автомобили с карбюраторным типом, но значительная часть подержанных авто всё ещё рассекает по дорожным просторам страны. Порой они дают форы инжекторным «младшим братьям». Главное предназначение карбюратора, независимо от марки и модификации, приготовление горючей смеси в системе питания транспортного средства.

Классификации карбюраторов

Ока — для моделей ВАЗ заднеприводного типа: 2101, 21011, 21063 с объёмами от 1.2 до 1.3 литра;
Озон — для классического варианта модификации ВАЗов 2107, 21043, 21053, 21074. Объёмы силовых агрегатов от 1.5 до 1.6 литра. В конструкции уже присутствует экономайзер холостого хода;
Солекс — универсальный вариант карбюратора для ВАЗов без микропереключателя и экономайзера. Устанавливается на моторы с объёмами 1.5 и 1.6 литра. В большей части ими оснащены современные модели ВАЗ переднего и полного типа привода.

На вышеуказанные изделия предоставляется гарантия качества сроком на 18 месяцев, при условии пробега не выше 30 000 км.

Принято также различать механизмы по принципу подачи топливной смеси в камеры цилиндров:

поплавковый;
игольчатый;
барботажный.

Последние два типа встречаются всё реже и реже, ввиду устарелости конструкции и неэффективности.

Устройство карбюратора

Независимо от модели и марки производителя, принцип работы каждого механизма следующий. Создание горючей смеси из дозированных порций кислорода и бензина, равномерное распределение по камерам сгорания в каждом цилиндре двигателя.

Основные составные части:

верхняя крышка с переходными каналами для топлива и воздуха, сетчатым фильтром, соединительными штуцерами;
нижняя основа, состоящая из дроссельных заслонок, поплавковой камеры, эконостата, переходных каналов, отвода картерных газов, блока управления холостым ходом.

Справочно:

дроссельные заслонки управляются с помощью механического привода от педали акселератора;
верхняя крышка оснащена специальным запорным устройством с целью предотвращения переполнения камер топливной смесью. В основном отсеке камеры расположена воздушная заслонка, служащая вспомогательным элементом при запуске «холодного» мотора и до момента его прогрева к минимальной температуре в 40℃;
главная топливная дозирующая система: конструкционно сложный механизм, состоящий из четырёх жиклёров, каналов переходных систем. Причём каждая камера состоит из одного воздушного и топливного жиклёра. Маркировочный индекс первого равен 150, второго 112. Важно соблюдать указанные размеры, так как от этого напрямую зависит величина потребления топлива и динамические показатели разгона автомобиля;

система холостого хода: обеспечивает работу силового агрегата на холостом ходу. Основные компоненты: жиклеры, регулировочные винты, экономайзер, клапан, механизм мембраны;
переходная система: обеспечивает плавность работы и увеличения оборотов при открытии дроссельной заслонки во вторичной камере. Состоит из двух видов жиклёров: топливного и воздушного;
насос — ускоритель: отвечает за плавность хода, предотвращение провалов при ускорении, в том числе и резком нажатии на педаль акселератора. Составные части: клапанный механизм, мембрана, распылитель горючего.

Основные признаки неисправности карбюратора

пассивная динамика разгона технического средства, ощущение некого балласта, препятствующего свободному ходу;
пуск силового агрегата утруднён, независимо от фактической окружающей температуры и степени прогревания самого мотора;
при запуске происходит длительное чихание;

педаль акселератора неинформативная, при нажатии часты провалы, рывки;
потребление топлива необоснованно возросло;
плавают обороты во время работы на холостом ходу;
на корпусной части видны отчётливые потеки бензина;
в фильтре тонкой очистки топлива имеются сторонние частицы, ржа, отходы, ворса. Конечно, при условии, что у владельца вмонтирован очиститель в систему подачи горючего.

Расположение и демонтаж оборудования

Штатный смеситель топлива установлен на платформу выпускного коллектора посредством четырёх шпилек в моторном отсеке. Проведение профилактики рекомендовано осуществлять в снятом состоянии. Конструкция содержит много мелких частей и механизмов, требующих очистки и диагностики. Конечно, если поломка очевидна и незначительна, то демонтировать оборудование вовсе нет надобности. Окончательное решение принимает мастер, осуществляющий ремонт. Ведь это прямо пропорционально влияет на итоговую стоимость работ.

Чтобы снять карбюратор со штатного посадочного места необходимо:

открутить крышку воздушного фильтра в правой части мотора, снять сам очиститель, его корпусную часть. Предварительно отвинтив четыре гайки на «8». Некоторые автомобилисты самостоятельно переделывают механизм под длинные болты на «10» для удобства фиксации;
отсоединить патрубки отвода картерных газов, вакуумный шланг, трубопровод подачи топлива, обратный канал. Так как в патрубках имеются остатки бензина, необходимо обзавестись ветошью для удаления последствий протекания.

Водителю на заметку: категорически запрещено проводить ремонтные работы на «горячий» мотор, так как высока вероятность воспламенения. Игнорирование указанных рекомендаций приводит к нежелательным последствиям. Горе — мастера часто получают ожоги
.

когда корпусная часть «смесителя» полностью освобождена от сторонних механизмов, необходимо с помощью отвёртки с крестообразным наконечником отдать крепёжные болты верхней крышки. Всего пять;

На этом демонтаж верхней половины крышки окончен. Для проведения полноценной диагностики/ремонта необходимо отвинтить вторую — нижнюю часть. Посадочная платформа крепится на четырёх шпильках с гайками.

Во время снятия карбюратора со штатного места нужно быть крайне внимательным. Выпускное отверстие коллектора открыто и внутрь может попасть сторонний предмет, нахождение которого там не должно быть. Это может привести к неработоспособности целого агрегата.

Диагностика и полный разбор

Главная цель визуальной диагностики — выявление видимых, явных дефектов с целью их фиксации и последующего устранения. Перед началом полного демонтажа необходимо подготовить: пустую ёмкость для складывания мелких деталей, болтов, гаек, иных элементов, ремкомплект прокладок из асбеста. Если степень износа детали превышает допустимый порог, то она подлежит немедленной замене новой.

Этапы полного разбора:

в нижней части карбюратора с топливной камеры поочерёдно отвинчиваются топливные и воздушные жиклеры;
эмульсионные трубки внутри каждой камеры изымаются с помощью самореза, так удобно и практично. Некоторые мастера практикуют бокорезы или пинцет. Каждый подбирает «под себя»;
в боковой части корпуса отвинчиваем переходной жиклёр второй камеры;
аналогичная процедура с винтом холостого хода;
самая нижняя платформа — механизм дроссельной заслонки карбюратора, она также отвинчивается отвёрткой с плоским наконечником. Для удобства зажима, предотвращения просачивания кислорода штатные болты меняют шпильками с гайками на «8»;
в боковой части снимается мембрана ускорительного насоса вместе с рычагом и корпусными элементами;

отвинчивается винт переходной системы первой камеры;
с верхней крышки снимается экономайзер дроссельного узла.

Полный разбор окончен.

Завершение диагностики. Чистка. Мойка. Продув

Окончательный просмотр всех деталей и компонентов. Выявление дефектов, повреждений, замена новыми из числа ремкомплекта.

Наступает этап мойки и чистки. Для удобства можно использовать специальные химические средства и аэрозольные баллончики. Если нет возможности приобрести, налейте в ёмкость немного бензина или керосина, этого будет вполне достаточно. Хорошенько промываются все компоненты, очищаются полости от стороннего мусора, нагара, оксидов металла. Чистка переходит в этап сушки и начала сборки.

В обязательном порядке продуть следующие элементы:

жиклёр холостого хода;
каналы топливных жиклёров первой и второй камер;
каналы переходной системы;
отбор картерных газов;

посадочное место под эмульсионную трубу;
механизм открытия вторичной камеры;
канал пускового устройства;
механизм ускорительного насоса.

В ходе проведения сборки проверяем зазоры поплавковой камеры. Закрытие поплавка должно осуществляться на отметке 6,3 мм. Увеличение или уменьшение данного показателя свидетельствует о нарушениях уровня. Это когда речь идёт именно об этом типе карбюраторного устройства. Перед посадкой на штатное место, в обязательном порядке заменить асбестовую прокладку выпускного коллектора новой. Старую устанавливать обратно не рекомендовано, так как место выработки уже фактически присутствует, а значит, плотность и герметичность посадки не гарантированы.

Народный метод регулировки уровня топлива в камерах:

Конструкция карбюратора предусматривает наличие выступа внутрь под углом 45 градусов. Идеальный вариант — половина вышеуказанного выступа должна быть покрыта бензином. Желаемый уровень достигается путём поджатия язычка на конце поплавка.

Крепёжные гайки затягиваются с усилием не более 2.5 кг, превышение данного порога приводит к так званому «слизыванию» резьбы. Несмотря на то, что она имеет мелкий шаг, специально для сильного усилия, она всё же подвержена деформации.

Регулировка оборудования

Перед тем, как проводить настройку карбюратора необходимо выставить зажигание, убедиться в полной исправности системы. Нередко случается так, что именно некорректность работы узла становиться причиной многих поломок.

Итак, окончательная доработка карбюратора возможна, когда зажигание в норме, мотор прогрет до минимально — допустимой температуры в 40 градусов, высоковольтные провода и оплётки целы и исправны.

винт качества смеси прокручиваем против часовой стрелки до того момента, пока силовой агрегат не наберёт максимальные обороты;

винт количества смеси также добавляем до достижения максимальной отметки оборотов мотором;
теперь проводим тонкую настройку качества смеси, но при этом удерживаем показатель оборотов на уровне не более 800 — 850 об/мин.

На этом регулировка холостого хода окончена. Опытные мастера могут «на слух» определять обороты.

Следующий этап: регулировка заслонок, их привода.

Воздушная заслонка

Неисправность данного участка системы приведёт к систематической потере оборотов, мотор будет беспричинно глохнуть. Для настройки понадобится отвёртка с плоским наконечником и рожковой ключ на «8». Шток подсоса топим до упора. Болт зажима тяги отвинчиваем на максимально, вставляем пружину, зажимаем винт. Тестируем оборудование на работоспособность.

Привод воздушной заслонки необходимо регулировать с напарником. Для удобства понадобится рожковой ключ на «8», осветительный прибор, штангенциркуль. До упора топим подсос, педаль акселератора также топится в пол. При этом, дроссельная заслонка полностью должна быть открыта. Когда педаль акселератора полностью отпущена, заслонка полностью перекрывает первичную камеру. Никаких зазоров не должно быть вообще. Длина тяги не превышает 80 мм.

Некоторые советы и рекомендации

При проведении различного рода профилактических работ с карбюратором, следует всегда соблюдать маркировку топливных и воздушных жиклёров. Для первых она равна 112, для вторых 150. Если позиции не будут совпадать, то владелец сразу ощутит снижение динамики разгона, повышение потребления топлива, которые ничем не обоснованны. Сужение пропускного канала приводит к обеднению смеси, она равно как и обогащение, также негативно сказываются на работоспособности машины в целом.

На этом рассмотрение темы окончено. Несмотря на сложность конструкции механизма, его можно починить своими силами. Если у вас остались сомнения, прочтите рекомендации снова и успешно закончите ремонт. Теперь вы точно знаете, что делать, если автомобиль глохнет на холостых.

Статьи по теме:

Карбюратор ВАЗ 2107 устройство и схема карбюратора » НаДомкрат

Подготавливающий воздушно-топливную смесь и подающий ее в силовой агрегат узел является важнейшей составляющей всех автомобилей классической серии (лишь экспортные модели комплектовались инжекторными устройствами) и некоторых других моделей, производившихся на Волжском заводе. Несмотря на то, что современные транспортные средства уже не комплектуются карбюраторными двигателями, до сих пор большое количество авто с такими моторами верой и правдой служат своим владельцам. Поэтому важно знать, что собой представляет карбюратор ВАЗ 2107, иметь понимание об его устройстве и техническом обслуживании.

Статья написана благодаря сайту «Твой дизайн дома» — это информационный портал о дизайне интерьера квартир и домов. Ландшафтный дизайн, дачи: новинки, фото, видео, варианты идеального сочетания и рекомендации от профессионалов. А так же поделки, сделанные своими руками, и все, что с ними связано.

Основные типы карбюраторов ДААЗ

Конечно, карбюраторные системы подачи питающей смеси сегодня считаются морально устаревшими. Однако по ряду критериев они превосходят инжекторные конструкции. Небольшое количество электронных компонентов повышает надежность агрегата и обеспечивает простоту ремонтных работ. Кроме этого, у карбюраторных двигателей нет высоких требований к качеству топлива.

Карбюраторы могут быть трех типов.

Барботажный. Эти устройства уже не применяются. Принцип работы узла состоял в приготовлении и подаче смеси воздуха с паровой фракцией топлива.
Мембранно-игольчатый. Узел состоит из нескольких отсеков, которые разделяют мембраны. Они связаны друг с другом штоком, заканчивающимся иглой. Это приспособление запирает седло клапана, через который осуществляется подача топливной смеси.
Поплавковый. Этот тип получил самое широкое распространение за счет своей надежности, хорошего качества топливно-воздушной смеси и простоты настройки. Конструктивно он состоит из камеры поплавкового типа, необходимой для притока горючего и отсека, где оно смешивается с кислородом.

Кто производит и на какие модели ВАЗ устанавливается

Димитровградский автоагрегатный завод (ДААЗ) производил карбюраторы для комплектации разных авто, выпускавшихся в Тольятти. Все они относятся к поплавковому типу.

Таблица. Виды карбюраторов ДААЗ для автомобилей ВАЗ с мотором 1,5 л.

Модель карбюратора	Марка автомобиля
2107–1107010–20	ВАЗ 2103, 2106
2107–1107010	ВАЗ 2105, 2107
2107–1107010–10	ВАЗ 2106,2103

Также для комплектации автомобилей используются модификации карбюраторов ДААЗ.

Озон. Этот агрегат представляет собой оптимизированную версию ДААЗа. У него – те же характеристики, но устройство карбюратора ВАЗ 2107 отличается модернизированными поплавковой камерой и клапанами.
Солекс. В нем инженеры завода в Димитровграде установили обратную подачу топлива. В результате карбюратор стал более экономичным и экологичным. Однако к качеству горючего агрегатом предъявляются высокие требования.

Кроме этих модификаций, в Санкт-Петербурге (тогда Ленинграде) собирался карбюратор Пекар, который стал аналогом моделей ДААЗ и ОЗОН. Его главные отличия – невысокая стоимость при отличных эксплуатационных параметрах, неприхотливость и высокий эксплуатационный ресурс.

Базовой моделью, устанавливающейся на ВАЗ-2017, является карбюратор ДААЗ 2107–1107010. Однако также автомобиль может комплектоваться всеми перечисленными типами устройств.

Устройство карбюратора

Узел, устанавливающийся на «семерку», несмотря на обилие деталей, не отличается сложностью. Зная устройство карбюратора, можно самостоятельно заниматься заменой вышедших из строя элементов.

Основные составляющие агрегата:

камера поплавкового типа, в которую дозированно поступает топливо;
клапан для прекращения поступления горючего;
отсек, в котором перемешивается смесь;
заслонки, каналы, жиклеры;
распылитель;
диффузор;
насос для ускорения подачи.

Схема карбюратора:

Принцип работы карбюратора

Функционирование силового агрегата во многом определяется количеством и качеством поступающей топливной смеси.

Как работает карбюратор 2107:

В поплавковую камеру поступает топливо, уровень которого регулируется клапаном или поплавком. После этого разделенный на капли бензин через жиклеры попадает в смесительную камеру, где происходит перемешивание с воздушной средой. Эконостат дополнительно обогащает смесь при работе мотора в режиме полной нагрузки. Диффузоры оптимизируют поступление топлива, которое через дроссельные заслонки подается в коллектор. При работе двигателя на высоких оборотах включается ускорительный насос.

Видео: устройство и работа карбюратора

Разобраться в конструкции устройства важно, чтобы иметь представление о возможных проблемах в его функционировании.

Из чего состоит карбюратор ДААЗ 2107 подробно рассказывается в видео:

Доступно о работе устройства можно узнать здесь:

Карбюратор ВАЗ2107: как очистить узел от грязи, пошагово

Зачастую сбои в работе устройства связаны с его загрязнением.

Признаки, по которым можно диагностировать проблему:

неустойчивость работы, особенно на холостом ходу;
высокое потребление бензина;
толчки и рывки во время движения (при нажатой педали газа).

Провести очистку карбюратора от засоров можно своими силами. Для этого требуется промывка сетчатого фильтра, находящегося на входе поплавковой камеры. Кроме этого, справиться с проблемой поможет очистка самой камеры, а также других составляющих, особенно это касается жиклеров.

Важно удалить налет на внутренних стенках узла, который образуется в процессе работы вентиляционной системы картера. Стенки горловины, заслонок, а также диффузоров можно не чистить, хотя, если производится обслуживание агрегата, лучше удалить грязь везде.

Технология проведения работ:

Снимается верхняя крышка (для этого откручиваются болты и отжимается боковая пружина).
Если требуется, меняется фильтрующий элемент.

Важно! Проверку состояния сетчатого фильтра нужно проводить каждые 50…80 тыс. км. пробега.

Откручиваются жиклеры.
Демонтируются диффузоры (их можно просто поддеть отверткой).
Все каналы продуваются
Снимается нижняя часть карбюратора, закрепленная на двух болтах. Для этого также необходимо снять пружину.
Все части карбюратора нужно очистить (особое внимание следует уделить жиклерам, отверстия которых часто засоряются), после чего его можно собрать.

Важно! Прокладки, имеющие значительный износ, рекомендуется заменить.

После проведения очистки деталей от грязи карбюратор собирается.

Тарировочные данные жиклёров ДААЗ 2107-таблица

Точное дозирование смеси бензина и воздуха осуществляется жиклерами. Их в любом карбюраторе устанавливается несколько типов. Знать характеристики и местоположение деталей полезно при проведении обслуживания устройства и настройки его параметров.

Если рассматривать ВАЗ 2107: карбюратор комплектуется следующими видами жиклеров:

Прочистка карбюратора без разборки

В ряде случаев выполнить очистку узла можно без его демонтажа. Обычно такая необходимость возникает в поездках, когда нет возможности доехать до станции технического обслуживания или снять карбюратор ВАЗ в домашних условиях.

Для проведения работ необходимо запастись спреем для очистки карбюратора.

Важно! Бензин, дизельное топливо или керосин для этих целей использовать не рекомендуется.

Как осуществляется прочистка:

Снимается корпус воздушного фильтра.
Очистителем обрабатываются каналы ХХ, поплавковая камера, дроссельная и воздушная заслонки, диффузоры, каналы жиклеров, элементы привода.
Загрязнения начинают растворяться.
Через несколько минут можно распылить очиститель еще раз.
Мотор заводится и прогревается в течение пяти-семи минут.
Ручка подсоса вытягивается, обороты повышаются (нужно нажимать на педаль газа).
При работающем силовом агрегате спрей наносится в полости, на заслонки и другие части карбюратора.
После остановки мотора следует еще раз распылить аэрозоль.
Вытирать очиститель не нужно.
Воздушный фильтр возвращается на место.

Нужно отметить, что впоследствии все равно придется карбюратор на ВАЗ 2107 разбирать, так как скопившаяся в поплавковой камере грязь там и осталась. Она в скором времени опять засорит жиклеры.

Как снять карбюратор на ВАЗ 2107 — видео

Чтобы снять карбюратор для его обслуживания, не обязательно обращаться к специалистам. Посмотрев видео, каждый автовладелец может разобраться с этим процессом самостоятельно.

Очень доступно о том, как демонтируется узел, рассказывается здесь:

Карбюратор дааз 2107 1107010 устройство схема

На чтение 15 мин. Просмотров 20 Обновлено 04.08.2019

Не менее сложно выглядит и внутреннее строение карбюратора.

поплавковая камера, в которую поступает бензин в ограниченном количестве;
поплавок в виде бочонка и игольчатый клапан, запирающий доступ бензина;
камера смешивания, или смесительная;
заслонки – дроссельная и воздушная;
каналы и жиклёры, как воздушные, так и топливные;
распылитель;
диффузоры, их принцип действия – как сопла реактивного двигателя – создать конфигурацию воздушного потока;
ускорительный насос;

Количественные (тарировочные) данные, характеризующие карбюратор ВАЗ 2107 следующие:

Каков принцип работы карбюратора?

Происходит подача бензина вначале в поплавковую камеру, его объём регулирует поплавок.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: //7vaz.ru/chto-takoe/karbyurator.html

Владельцы автомобилей типа «Классики» часто сталкиваются с проблемами динамики и расхода топлива. Водители зовут двигатель автомобиля сердцем, а карбюратор можно смело сравнивать с сердечным клапаном. Именно от последней детали зависит расход топлива, а динамические характеристики зависят от правильной регулировки ее. В этой статье узнаем о том, как устроен карбюратор (ВАЗ 2107 ДААЗ). Также мы посмотрим, как его правильно регулировать.

Принципиальное устройство деталей ДААЗ для классических моделей ВАЗ

Работа любого автомобильного ДВС напрямую зависит от качества и количества смеси топлива и воздуха. Эту самую смесь готовит непосредственно карбюратор. К тому же это устройство равномерно распределяет смесь по камерам сгорания.

Карбюратор (ВАЗ 2107 ДААЗ) состоит из нескольких основных деталей. Это диффузор, дроссельная заслонка, а также жиклер и поплавковая камера.

Типы устройств

Если на автомобиле установлен старый мотор, тогда такие автомобили укомплектованы карбюраторами ДААЗ 2107 – 1107010. С новыми моторами и вакуумным корректором применяется новая модель или модификация. Это модель ДААЗ 2107 1107010-20.

Эти изделия производят на Дмитровградском заводе автомобильных агрегатов. Данное предприятие уже достаточно много лет выпускает различное оборудование для классических моделей ВАЗ. ДААЗ 2107 (карбюратор) среди водителей заслужил особое доверие как достаточно надежный.

Сложный и высокоточный прибор

Карбюратор является сложным прибором, состоит из множества различных компонентов. Но полное устройство необходимо только тем, кто профессионально занимается настройкой и регулировкой этих приборов.

Однако, несмотря на все сложности и большое количество деталей, рассмотрим, как устроен данный аппарат конкретней.

Итак, какое имеет карбюратор ДААЗ 2107 1107010 устройство? Этот прибор состоит из поплавковой камеры, в которую в ограниченном количестве поступает топливо. Доступ бензина закрывают игольчатый клапан, а также поплавок, который по внешнему виду напоминает бочонок. Бензин смешивается в специальной смесительной камере. Также карбюратор состоит из дроссельной, а также воздушной заслонки. Кроме них в устройство входят и жиклеры. Топливо распыляется посредством распылителя. Одни из важных составляющих карбюратора – диффузоры. Они работают как сопла, создают конфигурацию потока воздуха.

ДААЗ 2107 карбюратор: принцип работы

Когда горючее попадет в поплавковую камеру, объем топлива регулируется посредством поплавка. Если он всплывает, то игольчатый механизм перекроет доступ бензина в камеру. Так, камера в данном случае напоминает бачок унитаза. Здесь все то же самое. Но горючее подается не сразу. Сначала оно пройдет через специальный фильтр, чтобы очиститься.

Далее устройство подает горючую жидкость в первую и вторую топливную камеру. Карбюратор ДААЗ 2107 (устройство) предусматривает наличие основных топливных жиклеров, по которым проходит горючее.

Кроме бензина, через воздушные жиклеры в камеры подается воздух, который предварительно прошел очистку в воздушных фильтрах. Воздух затем при помощи специальных трубок и колодцев образует смесь с бензином. Так, получается так называемая эмульсия.

Но это еще не все. Прежде чем попасть в камеры сгорания посредством распылителя, смесь проходит через эконостат. Здесь смесь проходит дополнительное обогащение.

Далее, при помощи распылителей смесь попадает в диффузоры. Здесь производится окончательная подготовка смеси. Карбюратор автомобиля ВАЗ 2107 (ДААЗ ‘овского производства) сконструирован таким образом, что в диффузорах капли топлива вовлекаются в высокоскоростной поток воздуха. Так, воздушно-топливная смесь попадает в центр смесительной камеры.

Педаль газа на автомобилях ВАЗ регулирует положение дроссельной заслонки, которая предназначена для подачи смеси прямиком в цилиндры двигателя.

Чем еще особенный карбюратор ДААЗ 2107? Устройство его включает в себя жиклеры для холостого хода. В этом режиме смесь забирается лишь из первой топливной камеры. Принцип и схема работы топливных камер задействует вторую камеру лишь при выходе двигателя на рабочие температуры. II камера также включается, если нужно быстро набрать обороты и высокую скорость.

Отличия в модификациях

Как известно, в последние модели ВАЗ 2107 и другие версии устанавливают новый карбюратор ДААЗ 2107 1107010 20. Давайте посмотрим, в чем разница между этой модификацией и старым карбюратором 1107010.

По информации, полученной от специалистов АвтоВАЗа, две эти модификации базируются на одной модели. Здесь принципиальная разница между ними – это экономайзер для принудительного холостого хода. Модель 1107010 имеет ЭПХХ, а новая модификация не оснащена данным узлом.

Хоть карбюратор ДААЗ 2107 20 и не оснащали экономайзером, он оборудован специальным жиклером для подачи топлива. Отличие в том, что здесь холостой ход регулируется посредством электромагнитного запорного клапана. Так, если зажигание отключено, то отсекается подача горючего.

Карбюратор ДААЗ 2107 1107010 – регулировка

Прежде чем перейти к регулировке, нужно выяснить, какая из двух модификаций установлена в вашем автомобиле. Так, если автомобиль оснащен вакуумным корректором зажигания, тогда ДВС машины – это последняя модель моторов ВАЗ 2103 или 2106, а модификация карбюратора – новая. Если вы не нашли вакуум-корректора, тогда у вас карбюратор ДААЗ 2107 1107010.

Основные неисправности

Для того чтобы можно было провести регулировку, необходимо знать несколько типичных неисправностей. Так как этот узел отвечает за динамические характеристики, то к поломкам можно отнести:

Проблемы при запуске мотора, чихание двигателя.
Рывки, дергания, частые провалы на педали акселератора.
Отсутствие возможностей для разгона.
Рост потребления топлива.

Так, если при эксплуатации своей машины вы смогли зафиксировать одну или несколько неисправностей из этого списка, тогда детали нужен ремонт.

Нужно знать, что максимально отрегулировать карбюратор ДААЗ 2107 1107010 можно лишь при снятом узле. Процесс не предусматривает очистку этого устройства ворсистой либо шерстяной ветошью. Также не понадобится никаких проволочек для очистки жиклеров.

Вначале при самостоятельной регулировке необходимо первым делом снять с узла крышку. Затем можно перейти к регулировке поплавковой камеры. Это удобно.

Регулируем поплавковую камеру

Поплавок имеет свободный ход. Размер хода должен быть между 6,5 мм с одной стороны и 14 мм с другой стороны. Регулируют ход при помощи специального шаблона.

Если в вашей камере расстояние меньше, необходимо немного подогнуть язычок игольчатого клапана.

Теперь можно отрегулировать работу игольчатого клапана. Когда поплавок поднимается, поступает меньше топлива. Если дроссельная заслонка открывается, расход топлива выше, и поплавок опускается вниз. Для регулировки поплавка по другой стороне необходимо по максимуму отвести поплавок назад и при помощи того же шаблона проверить этот параметр. Если расстояние не 14 мм, тогда следует подогнуть упор крепления.

Настраиваем пусковое устройство

Регулировка включает в себя процесс наладки пускового устройства. Для устройств старого образца оно работает на частоте 1500 оборотов. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, то можно увидеть специальный канал. Если снять узел и осмотреть его сзади, то можно увидеть канал для подвода воздуха.

Для регулировки сначала нужно его снять. Затем необходимо покрутить рычаг так, чтобы воздушная заслонка полностью закрылась. Далее следует перевернуть прибор, а затем провести замеры зазоров между заслонкой и стенкой. Для нашего карбюратора зазор должен составить 0,85 мм. Для подвода зазора под необходимый размер необходимо подогнуть тягу привода.

Далее нужно настроить зазор А. Вы сможете его найти между стенкой канала и кромкой заслонки внизу. Так, нужно закрыть заслонку и утопить шток пускового устройства. В результате она откроется, а зазор должен составить от 5 до 5,4 мм. Для регулировки нужно вращать отвертки регулировочный винт.

Настраиваем холостой ход

Для начала стоит убедиться в правильности регулировки зажигания. Двигатель должен находиться на рабочих температурах. Для регулировки необходимо вращать регулировочный винт качеств топливной смеси, пока обороты двигателя не станут максимальными.

Далее нужно вращать против часовой стрелки винт количества топлива. Следует добиться еще большей частоты оборотов.

Теперь стоит покрутить еще винт качества, чтобы добавить еще немного оборотов.

Смысл этих операций в том, чтобы качество смеси было минимальным, а обороты холостого хода составляли от 850 до 900. Это наиболее оптимальные значения для карбюраторных двигателей автомобилей семейства «Классики». Больше или меньше этого значения делать обороты не следует, так как они будут считаться нестабильными и повлекут за собой повышенный износ деталей КШМ.

Мы рассмотрели несколько возможных способов регулировки, которые можно выполнить своими руками. Но если вы не уверены в своих действиях, лучше все-таки доверить свой ДААЗ 2107 (карбюратор от «семерки») специалисту, который в них отлично разбирается.

все полезное находится здесь

Карбюратор ДААЗ-2107-1107010-20 «ОЗОН» (вид со стороны привода дроссельных заслонок)

1 – корпус дроссельных заслонок;
2 – корпус карбюратора;
3 – пневмопривод дроссельной заслонки второй камеры;
4 – крышка карбюратора;
5 – воздушная заслонка;
6 – пусковое устройство;

7 – трехплечий рычаг управления воздушной заслонкой;
8 – телескопическая тяга;
9 – рычаг, ограничивающий открытие дроссельной заслонки второй камеры;
10 – возвратная пружина;
11 – шток пневмопривода.

Схема карбюратора ДААЗ-2107-1107010-20

1 – впускной клапан ускорительного насоса;
2 – диафрагма ускорительного насоса;
3 – трубка;
4 – средняя часть корпуса;
5 – крышка;
6 – поплавковая камера;
7 – топливный жиклер переходной системы;
8 – воздушный жиклер переходной системы;
9 – воздушный жиклер эконостата;
10 – топливный жиклер эконостата;
11 – воздушный жиклер главной дозирующей системы второй камеры;
12 – канал эконостата;
13 – пневмопривод дроссельной заслонки второй камеры;
14 – эмульсионный жиклер эконостата;
15 – малый диффузор второй камеры;
16 – выпускной клапан ускорительного насоса;
17 – распылитель ускорительного насоса;
18 – воздушная заслонка;
19 – малый диффузор первой камеры;
20 – воздушный жиклер главной дозирующей системы первой камеры;
21 – воздушный канал пускового устройства;
22 – пусковое устройство;

23 – воздушный жиклер холостого хода;
24 – электромагнитный клапан;
25 – игольчатый клапан;
26 – штуцер подвода топлива;
27 – поплавок;
28 – подстроечный винт системы холостого хода;
29, 31, 38, 40 – каналы;
30 – главный топливный жиклер первой камеры;
32, 45 – эмульсионные трубки;
33 – регулировочный винт качества (состава) смеси;
34 – регулировочный винт количества смеси;
35 – корпус регулировочного винта количества смеси;
36 – эмульсионное отверстие системы холостого хода;
37, 42 – переходные отверстия (нерегулируемые) системы холостого хода;
39, 41 – дроссельные заслонки;
43 – корпус дроссельных заслонок;
44 – переходная втулка;
46 – главный топливный жиклер второй камеры;
47 – перепускное отверстие;
48 – рычаг ускорительного насоса.

Пусковое устройство карбюратора ДААЗ-2107-1107010-20

1 – рычаг привода воздушной заслонки;
2 – воздушная заслонка;
3 – тяга;
4 – шток-серьга;

5 – регулировочный винт;
6 – дроссельная заслонка;
7 – тяга регулирования положения дроссельной заслонки.

Карбюратор модели ДААЗ-2107-1107010-20 — эмульсионного типа, двухкамерный, с падающим потоком. Имеет сбалансированную поплавковую камеру, главные дозирующие системы, обогатительное устройство (эконостат), автономную систему холостого хода (АСХХ), переходные системы первой и второй камер, диафрагменный ускорительный насос, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отсоса картерных газов за дроссельную заслонку первой камеры, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой — ручное, с тросовым приводом; на пусковых режимах заслонка приоткрывается пусковым устройством диафрагменного типа от разрежения во впускном коллекторе. Карбюратор снабжен штуцером отбора вакуума для автомата управления опережением зажигания.

Карбюратор модели ДААЗ-2140-1107010-70 от карбюратора ДААЗ-2107-1107010-20 отличается механическим приводом дроссельной заслонки второй камеры и конструкцией системы холостого хода.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Последний поддерживает в поплавковой камере заданный уровень топлива.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, проходящим через главные воздушные жиклеры. Затем через распылители топливовоздушная эмульсия попадает в малые и большие диффузоры карбюратора.

Система холостого хода отбирает топливо из эмульсионного колодца, после главного топливного жиклера первой камеры. Топливо проходит через жиклер холостого хода (конструктивно объединенный с электромагнитным запорным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из отверстий переходной системы первой камеры (для устойчивой работы при переходе на режим холостого хода). Образовавшаяся эмульсия подается через отверстие, перекрываемое винтом качества, к кольцевому распылителю АСХХ. Размер щели распылителя регулируется винтом количества (числа оборотов).

При частичном открытии дроссельных заслонок (до включения в работу главных дозирующих систем) топливо-воздушная смесь поступает в камеры через переходные отверстия (по два в каждой камере).

Эконостат обеспечивает дополнительное поступление топлива непосредственно из поплавковой камеры (через топливный, воздушный и эмульсионный жиклеры и распылитель эконостата) во вторую камеру. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры через кулачок.
При открытии дроссельной заслонки кулачок через ролик воздействует на рычаг, который, в свою очередь, воздействует на диафрагму.

Порция топлива через распылитель впрыскивается в первую камеру карбюратора, обогащая горючую смесь на режимах разгона. Насос снабжен двумя шариковыми клапанами. Один клапан — обратный — расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса; он открывается при ее заполнении топливом (педаль «газа» отпущена, и возвратная пружина отводит диафрагму назад) и закрывается при нагнетании топлива. Другой клапан расположен в распылителе; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Избыток топлива при нагнетании перетекает обратно в поплавковую камеру через перепускной жиклер. Производительность насоса зависит от профиля кулачка, производительности перепускного жиклера, профиля и длины регулировочной иглы, ввернутой в колодец перепускного жиклера; регулировке в процессе эксплуатации не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления воздушной заслонкой. При вытягивании рукоятки привода («подсос») трехплечий рычаг управления воздушной заслонкой, поворачиваясь против часовой стрелки, через телескопическую тягу воздействует на воздушную заслонку, закрывая ее. Одновременно, воздействуя на тягу привода дроссельной заслонки, он приоткрывает дроссельную заслонку первой камеры на пусковой зазор С = 0,8–0,9 мм. При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая — через шток — воздействует на тягу воздушной заслонки, приоткрывая ее. Открытию заслонки под действием разрежения также способствует положение ее оси (со смещением относительно оси первой камеры).

Максимальная величина открытия воздушной заслонки (пусковой зазор В = 5,5±0,25 мм) регулируется упорным винтом диафрагмы, расположенным под винтом-заглушкой.

Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Нормальное состояние клапана (напряжение не подается) — закрытое. Клапан закрывается при выключении зажигания, что предотвращает вспышки в цилиндрах двигателя (дизелинг).

Схема карбюратора дааз 2107 1107010 20

Карбюратор 2107-1107010-20 Озон устанавливается на двигатели объемом 1,45 литра (2103) автомобилей ВАЗ 2106, 21061, Нива 2121. Он имеет несколько калиброванных жиклеров, дозирующих подачу воздуха топлива и топливной эмульсии. Рассмотрим их тарировочные данные и место установки.

Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора

Расположены в корпусе карбюратора. Воздушные ввернуты в эмульсионные колодцы. Топливные в дно поплавковой камеры. См. фото выше.

Первая камера – 1,12

Вторая камера – 1,5

Воздушные жиклеры главных дозирующих систем первой и второй камер карбюратора

Первая камера – 1,50

Вторая камера – 1,50

Топливный жиклер системы холостого хода (СХХ)

Установлен в электромагнитном клапане карбюратора (ЭМК) и запирается его иглой. См. фото выше.

Воздушный жиклер системы холостого хода

Расположен в верхней части корпуса карбюратора.

Топливный жиклер переходной системы второй камеры

Установлен в отверстие корпуса карбюратора. Крепится при помощи держателя. См. фото выше.

Воздушный жиклер переходной системы второй камеры

Расположен в верхней части корпуса карбюратора над топливным жиклером.

Топливный жиклер эконостата

Установлен в крышке карбюратора как и воздушный с эмульсионным.

Воздушный жиклер эконостата

Эмульсионный жиклер эконостата

Перепускной жиклер ускорительного насоса

Находится под регулировочным винтом-заглушкой ускорительного насоса в канале перепускания топлива из полости УН в поплавковую камеру. См. фото выше.

Демпферный жиклер пускового устройства

Жиклеры пневмопривода дроссельной заслонки второй камеры

Доступны если снять корпус пневмопривода и отсоединить нижнюю часть (блок дроссельных заслонок) карбюратора.

Первая камера – 1,50

Вторая камера – 1,20

Примечания и дополнения

— Карбюратор 2107-1107010-20 Озон аналогичен карбюратору 2107-1107010 Озон. Все их жиклеры одинаковы и взаимозаменяемы. Карбюраторы различаются лишь отсутствием штуцера к вакуумному регулятору опережения зажигания на 2107-1107010.

— Комплектация карбюратора Озон 2107-1107010-20: автономная система холостого хода (АСХХ), пневмопривод дроссельной заслонки второй камеры (ПП2Д), пневмопривод воздушной заслонки (ППВЗ), электромагнитный клапан карбюратора (ЭМК), эконостат (ЭК), отбор управляющего разрежения (ОУР).

Еще статьи по карбюраторам Озон

не буду повторятьса про уровень в поплавковой камере (это я думаю знает каждый)

а про настройку заслонок многие забыли а некоторые даже не знают(причем такие есть и среди тех кто делает это за деньги другим)

ну начнем с основных заслонок

открывае заслонку до того момента когда усик на рычаге3(черная стрелка на фото) коснется рычага2(красная стрелка)

в этом положении замеряем зазор между краем заслонки и корпусом

с полным открытием я поступаю намного проще в момент правильных растояний(б верхнее фото) заслонки занимают перпендикулярное положение с нижней плоскостью карба

ну и настройка пускового устройства

и проверяем зазор при помощи сверла диаметром 5,5мм

Лада 2103 1975, 72 л. с. — своими руками

Машины в продаже

Лада 2103, 1983

Лада 2103, 1973

Лада 2103, 1983

Лада 2103, 1978

Комментарии 46

Здравствуйте! А если стоит две прокладки на крышке, тогда зазор увеличивать с учетом двух прокладок или не надо в поплавковой камере?! Подскажите! На утро стал смотреть на карбюратор, а с иглы или как она называется на коллекторе висит капля бензина, перелив! До этого заметил, что при прогреве плохо себя ведет и вообще расход увеличился в разы! Без подсоса работает на прогрев, а с ним троит! Мне сказали игла в поплавковой камере заклинила, а при прогреве пусковое брешит, тоже лечить надо! Так у меня вопрос, ладно пусковое мембрану заменить, а иглу думал тож просто заменить, так нет говорят надо уровень заново поплавка выставлять?! И вообще потом не надо регулировать карб заново целиком?! Из за чего может игла западать, такое уже было, не надо чистить место где она ходит?! И как бенз переполняет камеру за ночь не пойму, если насос не включен в работу?! Заранее спасибо!)

Я вот не понимаю некоторых моментов. В самом начале, когда шнангелем на фото измерено, мне непонятно, чем этот зазор регулировать. Написано, подгибайте язычек. Я верчу свой карб, верчу и что за язычек вкурить не могу. Вот фото из интернета, если надо то могу свое сбросить

Благодарю за предоставленную инфу, сделал как все написано. Машинка работает как часики

Парни, имею газ-24, вернее сказать-она имеет меня, досталась мне с озоном-2107-1107010-20,в нижнем блоке отверстия заслонок:1камеры-28мм,2камеры-32.Есть еще блок заслонок с отверстиями 32-32 обе, хочу довести до путя расход бензина, позже заморочки под пропан, может кто подскажет правильные жиклеры и настройки?

Здравствуйте. Подскажите, какой зазор должен быть на полностью закрытой дроссельной заслонке на ХХоду ? Тягу отрегулировано меж центровое расстояние 80 мм заслонка стала полностью закрываться, после этого стало колбасить двиг и похлопывание в глушителе, чем больше крутишь винты качества и кол воз. Тем больше колбасить особенно если закручивать.

Продам карбюратор ДААЗ карбюратор 2107-1107010-20 новый СССР)).

НАРОД МОЛЮ О ПОМОЩИ !ваз 2106
Помоги пожалуйста я 3 день еб**ь с жигулем . у неё стоял карбюратор 21083 ему пришёл пздц ( и знакомый отдал карбюратор дааз 2107 он лежал в сарае но он говорил что до того как он его снимал он работал . я его полностью перебрал все продул прочистил промыл все поставил правильно . ТАК ВОТ ГРЕБАНЫЕ ОБОРОТЫ ОНА НЕДЕРЖИТ НИЖЕ 1500 обороты плавают 1500-2000 на регулировку нереогирует .воздух негде несасет, сегодня на ней поехал кое как через км 3 обороты встали ровно 3000 и не плавали от регулировал до 1000 я прыгал от радости, потом заехал заправится, после этого проехал 7 км и к дому подежаю начала дергатся и снова перестала держать обороты поехал снова купил новый электро клапан непомогло ( P.S выдергивал провода со свечей на заведеном двигателе вообще разницы нестало видно походу все 4 цел работают хренова ( и ещё когда током било по руки чет как то неочень сильно . УМОЛЯЮ ПОМОГИТЕ !

зажигание и свечи отрегулируй, прежде чем карбюратор крутить. не реагирует на качество карб из-за зазоров. дергается из-за раннего зажигания и тех же зазоров.

Так, начнём с главного-на Озоне самый экономичный режим-80-100 км/ч и обороты в диапазоне 3-3500об.Это для любителей порысвчить.Далее-настраиваем зажигание не по сторобоскопу, а старым способом «на звон»-скорость 40,4я передача, газ в пол-детонация не более 10-15сек.Если это условие выполнено, начинаем крутить карб(надеемся, что он чистый)))).Начальная предустановка винта качества-1.5 оборота от полностью закрученного.Далее винтом ХХ пытаемся добиться стабильных оборотов хх.Если не получается-можно выкручивать винт качества до 2.5 оборотов.Ориентируйтесь на работу двигателя-он должен работать ровно, без тряски и вибраций, плавно принимать нагрузку.На что следует обратить внимание-Из под осей заслонок не должен подтекать бензин, все оси заслонок должны вращаться без заеданий, все пружинки должны дотягивать детали до упора, под заслонкой 1 камеры не должно быть выработки, иначе придётся корректировать заслонку упорным винтом(см литературу)Все части карбюратора не должны иметь изгибов от перетяжки.Если после этого машина не поехала с нужным расходом-напишите мне.

Регулировка хх сказывается на… хх, но никак не на поедание бензина во время использования гдс.

добрый вечер! подскажите пожалуста какой карбюратор лучше с электро клапаном или без?

Без разницы.Вопрос должен стоять по другому-Солекс или Озон, что лучше.

вопрос о заслонке второй камеры, она полностью закрыта или должеи какойто зазор быть?
(как на заслонке первой камеры)

на озоне обе заслонки должны быть полностью закрыты(это на веберах ХХ регулируеться заслонкой первой камеры) так как у него отдельная система ХХ

Пусковые зазоры советую откорректировать на прогретом двигателе…будет разброс от 0,5 до 1,2 по дроселю…остальные зависят от «кривости» карба, про усилие сжатия пружин вообще все забывают =)))
С уровнем тоже заморочки кстати есть))) просто если делать карб, то делать его под конкретный мотор, и не по сомнительным книжкам, которых так много стало, а по нормальным советским и по техническим предписаниям и стандартам завода…и побольше теории))) советские книжки тридцатых годов удивят невероятно =)

+1 за советские книжки

а на счет пусковых зазоров не согласен они служат для запуска ХОЛОДНОГО двигателя

холодный двиг, после минут трех еще холодный, а с такими зазорами обороты более 3500 будут, на горячую можно их поправить, чтобы больше 2000 не поднимались

я описал основные моменты и зазоры которые общие для всех «озонов» а не под какойто определенный двиг

это точка отсчета =)))

интересно. месяц назад чистил карб до блеска так же. вот настроить надо пропробовать, ато расход большой(

Как отрегулировать самостоятельно карбюратор ВАЗ-2107? Эта информация будет полезна для многих автовладельцев. Но особенно это нужно для тех, кто только начинает познавать материальную часть вождения машины и хочет самостоятельно разобраться в ее устройстве. Настройка карбюратора ВАЗ-2107 является одной из основных процедур технического осмотра автомобиля и двигателя в частности. Такие действия, как, к примеру, регулировка холостого хода, может самостоятельно выполнить любой водитель. И для этого не нужно будет прибегать к дорогостоящим услугам автомехаников на станциях технического обслуживания автомобилей и в сервисных мастерских.

Устройство карбюратора: краткое описание и схема

Карбюратор автомобиля — это сложное устройство, в котором есть многочисленные детали, обеспечивающие синхронную и бесперебойную подачу топлива в камеры внутреннего сгорания. Устройство карбюратора ВАЗ-2107 нужно знать досконально тем, кто профессионально занимается автосервисом. Тем не менее, несмотря на сложность, предоставим описание составляющих карбюратора ВАЗ-2107 модификации «Озон».

Итак, карбюратор имеет следующие элементы:

Все перечисленные составляющие играют свою роль в создании горючей смеси для двигателя. Нужно уяснить, что двигатель машины ВАЗ-2107 может иметь одну из комплектаций карбюратора, которые мы перечислим ниже. В зависимости от типа этого агрегата нужно проводить и его регулировку с учетом всех нюансов. Модификации карбюраторов могут быть следующими (указано с маркой автомобиля, на который они устанавливаются заводом-изготовителем):

ДААЗ 2107-1107010 устанавливался на ВАЗ-2105 и в дальнейшем на ВАЗ-2107.
ДААЗ 2107-1107010-20 устанавливался на новые модели ВАЗ-2103 и ВАЗ-2106.
ДААЗ 2107-1107010-10 — эта модификация использовалась для двигателей ВАЗ-2103 и ВАЗ-2106, на которых не было вакуум-корректора с распределителем зажигания.

На сегодняшний день на ВАЗ-2107 устанавливается карбюратор «Озон». Именно на примере этого типа мы будем объяснять принцип работы и регулировки устройства. На рисунке 1 изображена схема карбюратора.

Принцип действия карбюратора

Для того чтобы понять, как отрегулировать карбюратор, предлагаем для начала разобраться с принципом его действия. Даже опытным автомобилистам это будет полезно и напомнит, что можно отрегулировать этот агрегат у ВАЗ-2107 своими руками.

Бензин подается в поплавковую камеру, где поплавок регулирует уровень топлива. Каким образом? При всплывании поплавка срабатывает игольчатый клапан и доступ к топливу перекрывается. Перед подачей бензина в поплавковую камеру он проходит через фильтр.

После этого бензин распределяется в первую и вторую камеры, проходя по топливным жиклерам. Дополнительно в камеры из воздухофильтра подается очищенный воздух, который проходит через воздушные жиклеры карбюратора ВАЗ. В эмульсионных колодцах и трубках воздух смешивается с бензином. В результате этого образуется легко воспламеняющаяся эмульсия.

Эта эмульсия проходит эконостат и подается в распылитель, дополнительно обогащаясь воздухом. Смесь подается в диффузоры, в которых образуется окончательная горючая смесь для двигателя. С воздушным потоком она подается точно в центр смесительной камеры. Дроссель и дроссельная заслонка управляются педалью акселератора. С помощью дроссельной заслонки в цилиндры двигателя подается готовая смесь.

Система жиклеров, с помощью которых осуществляется холостой ход двигателя машины, способствует тому, что бензосмесь забирается только из первой камеры карбюратора. На полной мощности и при хорошо прогретом двигателе осуществляется забор топливной смеси и из второй камеры.

В полном объеме вторая камера эксплуатируется при обгоне на высокой скорости.

Нормальная работа двигателей зависит от чистоты жиклеров и всех рабочих поверхностей в этом устройстве. Карбюратор ДААЗ 2107-1107010 не такой прихотливый, как карбюраторы импортных автомобилей, и может работать даже на бензине не слишком высокого качества. Ведь именно качество топлива играет ведущую роль в создании нормальной тяги и вообще обеспечивает бесперебойную и стабильную работу двигателей.

Регулировка карбюратора: важные моменты

Регулировка карбюратора ВАЗ-2107 проводится последовательно в несколько этапов. В самом начале работы нужно провести детальный осмотр устройства, после чего должна быть сделана чистка карбюратора ВАЗ от нагара, пыли и других посторонних веществ. После первичной очистки следует очистить сетчатый фильтр. Для этого нужно при помощи ручной подкачки топлива заполнить поплавковую камеру. Затем отодвинуть верхнюю крышку фильтра и снять клапан. Промыть сетчатый фильтр в растворителе типа ацетон и просушить сжатым воздухом.

Вторым шагом будет проверка поплавковой системы. Если будет необходимость, то нужно выровнять кронштейн-держатель поплавка. И после этого нужно его урегулировать с закрытым игольчатым клапаном. При этом расстояние между прокладкой крышки и самим поплавком должно быть 6-7 мм. Если в состоянии погружения это расстояние будет больше 1-2 мм, то игла неисправна. Напомним, что мы описываем регулировку карбюраторов у ВАЗ-2107 модели «Озон».

В случае если пропал холостой ход двигателя, то причина кроется в электромагнитном клапане, который открывает подачу топлива при включении зажигания и закрывает при его отключении. При значительных неполадках в подаче топлива в двигатель уже нужно проверить ускорительный насос, который показан на рисунке 2.

Ускорительный насос представляет собой простую резьбовую пробку. Служит она лишь для прочистки калибровочного отверстия перепускного жиклера. Канал герметичен только тогда, когда эта пробка находится в полностью завернутом положении. При правильной работе ускорительного насоса расход топлива будет экономичный.

Ремонт карбюратора ВАЗ-2107 — это более сложная процедура, требующая специальных знаний. И ее лучше доверить профессионалам.

Вместо заключения

Мы постарались совсем коротко и в общих чертах описать то, как почистить карбюратор и его отрегулировать. Представленных сведений будет достаточно для первичной регулировки карбюраторов у ВАЗ-2107. Но, безусловно, это не может заменить помощь специалиста автосервиса.

Принцип работы карбюратора ваз 2107 дааз

1 – винт регулировки хода впускного клапана ускорительного насоса; 2 – крышка карбюратора; 3 – топливный жиклер переходной системы второй камеры; 4 – воздушный жиклер переходной системы; 5 – воздушный жиклер эконостата; 6 – топливный жиклер эконостата; 7 – главный воздушный жиклер второй камеры; 8 – эмульсионный жиклер эконостата; 9 – пневмопривод дроссельной заслонки второй камеры; 10 – малый диффузор; 11 – жиклеры; 12 – нагнетательный клапан ускорительного насоса; 13 – распылитель ускорительного насоса; 14 – воздушная заслонка; 15 – главный воздушный жиклер первой камеры; 16 – жиклер пускового устройства; 17 – воздушный жиклер холостого хода; 18 – автоматическое пусковое устройство; 19 – электромагнитный клапан с топливным жиклером холостого хода; 20 – игольчатый клапан подачи топлива; 21 – топливный фильтр; 22 – штуцер подвода топлива; 23 – поплавок; 24 – винт заводской подстройки системы холостого хода; 25 – главный топливный жиклер первой камеры; 26 – регулировочный винт качества рабочей смеси; 27 – регулировочный винт состава рабочей смеси; 28 – дроссельная заслонка первой камеры; 29 – корпус поплавковой камеры; 30 – дроссельная заслонка второй камеры; 31 – корпус дроссельных заслонок; 32 – эмульсионная трубка; 33 – главный топливный жиклер второй камеры; 34 – перепускной клапан ускорительного насоса; 35 – впускной клапан ускорительного насоса; 36 – рычаг привода ускорительного насоса.

Ваз 2106 карбюратор дааз 2107-1107010-20 устройство

На автомобиле Ваз-2106 в настоящее время устанавливается карбюратор «Озон» модели ДААЗ 2107-1107010-20. На автомобиле Ваз-21065 применяется карбюратор ДААЗ 21053-1107010 (модель на базе семейства карбюраторов «Солекс»).

Карбюратор «Озон» – эмульсионного типа, двухкамерный, с падающим потоком. Он имеет одну сбалансированную поплавковую камеру, две главные дозирующие системы, обогатительное устройство (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в задроссельное пространство, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой первой камеры – ручное, с тросовым приводом. После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор снабжен штуцером отбора разрежения для управления регулятором опережения зажигания.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливовоздушная эмульсия поступает через распылители в малые и большие диффузоры карбюратора.

Топливный канал системы холостого хода перекрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние клапана под напряжением – открытое.

Система холостого хода отбирает топливо из эмульсионного колодца первой камеры. Топливо проходит через жиклер холостого хода, конструктивно объединенный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через воздушный жиклер холостого хода и отверстия переходной системы первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие – жиклер, а другой – регулировочный винт, иначе называемый винтом качества) подается к отверстию, перекрываемому иглой винта количества, где дополнительно смешивается с воздухом и далее через эмульсионное отверстие попадает во впускной трубопровод. Состав смеси регулируется винтом качества.

При частичном открытии дроссельных заслонок (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеры через переходные отверстия – по два в каждой камере.

Эконостат обеспечивает поступление топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос снабжен шариковыми клапанами. Один клапан – обратный – расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой. Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием веса шарика, как только подача топлива прекращается. Избыток топлива при нагнетании перетекает через перепускной жиклер обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. Регулировке в процессе эксплуатации ускорительный насос не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При вытягивании рукоятки привода («подсоса») с места водителя воздушная заслонка закрывается, а дроссельная заслонка первой камеры приоткрывается на 0,7–0,8 мм (пусковой зазор). При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая через шток и тягу приоткрывает воздушную заслонку. Максимальная величина открытия заслонки регулируется упорным винтом диафрагмы, расположенным под винтом-заглушкой.

Регулировка и ремонт карбюратора ДААЗ 2107-1107010-20

ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора Ваз 2106, связанные с частичной его разборкой, а потому требующие чистоты и аккуратности, рекомендуем проводить на снятом карбюраторе. Перед разборкой карбюратора небольшой жесткой кистью с невыпадающим волосом, смоченной бензином или керосином, удаляем грязь с его наружной поверхности. Удобно пользоваться для этой цели аэрозольным баллончиком «для промывки карбюратора» со специальным составом. Используемая ветошь должна быть чистой и не оставлять волокон и нитей.

Тарировочные данные карбюратора на Ваз 2106

Параметры	Первая камера	Вторая камера
Диаметры, мм:
диффузора	22	25
смесительной камеры	28	36
главного топливного жиклера	1,12	1,5
главного воздушного жиклера	1,5	1,5
топливного жиклера холостого хода	0,5	0,6
воздушного жиклера холостого хода	1,7	0,7
топливного жиклера эконостата	–	1,5
воздушного жиклера эконостата	–	1,2
эмульсионного жиклера эконостата	–	1,5
воздушного жиклера пускового устройства	0,7	–
жиклера пневмопривода дроссельной заслонки	1,5	1,2
отверстия распылителя ускорительного насоса	0,4	–
перепускного жиклера ускорительного насоса	0,4	–
Подача ускорительного насоса за 10 полных ходов, см 3	7±25%	–
Номер тарировки распылителя смеси	3,5	4,5
Номер тарировки эмульсионной трубки	F15	F15
Расстояние поплавка от крышки карбюратора с прокладкой, мм	6,5±0,25
Зазоры у заслонок для регулировки пускового устройства, мм:
воздушной	5,5±0,25
дроссельной	0,9–1,0

Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров.

Какие стоят (размеры)

Параметры и тарировочные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон
Главные дозирующие системы
Диаметр смесительной камеры
1-я камера – 28 мм
2-я камера – 32 мм
Диаметр узкой части большого диффузора
1-я камера – 22 мм
2-я камера – 25 мм
Маркировка малого диффузора
1-я камера – 3,5
2-я камера – 4,5
Диаметр главного топливного жиклера ГДС
1-я камера – 1,12 мм
2-я камера – 1,50 мм
Диаметр главного воздушного жиклера ГДС
1-я камера – 1,50 мм
2-я камера – 1,50 мм
Система холостого хода и переходные системы
Диаметр топливного жиклера холостого хода
1-я камера – 0,50 мм
Диаметр воздушного жиклера холостого хода
1-я камера – 1,50 мм
Диаметр топливного жиклера переходной системы 2-й камеры – 0,6 мм
Диаметр воздушного жиклера переходной системы 2-й камеры – 0,7 мм
Ускорительный насос
Диаметр отверстия распылителя – 0,4 мм
Производительность за 10 нажатий – 7,0±1,75 см3
Эконостат (2-я камера)
Диаметр топливного жиклера – 1,50 мм
Диаметр воздушного жиклера – 1,20 мм
Диаметр эмульсионного жиклера – 1,50 мм
Пневмопривод второй камеры карбюратора
Диаметр воздушного жиклера
1-я камера – 1,50 мм
2-я камера – 1,20 мм

Регулировка

Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.
После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.
И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).
Внимание! Выполнение этих работы не требует демонтажа карбюратора.
Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.

Замена

Основная проблема, которая периодически возникает в работе карбюратора ВАЗ 2107 — засоряются жиклеры, в результате чего снижается их пропускная способность. При техническом обслуживании рекомендуется продувать или промывать их при помощи специальных жидкостей, которыми промывается карбюратор. Согласно инструкции по применению указанных жидкостей, жиклеры можно обрабатывать поверхностно, без разборки карбюратора. Точно так же можно выполнять и продувку.
Зачастую этих мер достаточно для восстановления работоспособности топливной системы ВАЗ 2107. Но при значительном засорении все же потребуется разборка карбюратора с поочередным выкручиванием и промыванием жиклеров. Лучше это делать на ровной поверхности, накрытой газетой или чистой ветошью, чтобы большое количество мелких деталей, из которых состоит карбюратор, не потерялись и не перепутались.
После очистки и сборки рекомендуется регулировка в режиме холостого хода и при нагрузке. Для этого применяются специальные регулировочные винты. Сначала выполняется регулировка оборотов в режиме холостого хода, добиваясь устойчивой работы двигателя при оборотах 800-1000 об/мин. После этого проверяется эффективность двигателя под нагрузкой, отсутствие провалов при переходе с холостого хода на максимальные обороты. При их появлении винтом качества увеличивают количество топлива в смеси, одновременно закручивая винт количества, для установки оборотов холостого хода в заданную ранее величину.

Как правило, комплектовались карбюраторами марки: Солекс, Вебер и Озон, их популярность за многие годы работы не снизилась, а скорее наоборот — увеличилась. Однако, как и все в этом мире со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что в свою очередь порядком «нагружает» автовладельцев, требуя от них определенных знаний и свободного времени.

Для того чтобы сэкономить время и деньги предлагаю вашему вниманию детальное руководство о том, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

Что такое карбюратор и «с чем его едят»?

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну, я думаю, дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье, поговорим о карбюраторе Озон, который установлен на ВАЗ 2107. После этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.
ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
ДААЗ 2107-1107010-10 – устанавливались на моторах или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

Рассмотрим основную часть узлов карбюратора ВАЗ 2107

Автономная система холостого хода.
Поплавковая камера.
Запорный клапан холостого хода.
Эконостат.
Дозирующая система.
Дроссельная заслонка.
Отсек отвода картерных газов.
Переходная система обеих камер.

Этих знаний достаточно для того, чтобы самостоятельно почистить и отрегулировать карбюратор ВАЗ 2107. Знать больше — нет необходимости, хотя и не помешает для общего развития.

Теперь рассмотрим как устроен карбюратор, обеспечивающий распределение топливно-воздушной смеси:

Регулировка карбюратора производится после чистки и сборки. Перед тем как приступить к разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика – «Не буди лихо, пока оно тихо», имеется в виду, что не стоит лезть туда где все в порядке или разбирать то, что не имеет отношения к поломке.

Как правильно отрегулировать карбюратор ВАЗ 2107

Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.
После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.
Далее нужно почистить воздушные жиклеры.
И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.

Как проверить сетчатый фильтр

Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.

Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива. Кроме того, нередко причиной становится именно неисправный сетчатый фильтр.

Важно! Протирать дно поплавковой камеры, используя ворсистую или любую другую тряпку — категорически запрещено, ввиду того что после такой очистки на дне камеры могут остаться незаметные глазу волокна, которые в процессе работы засорят ваши жиклеры.

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе. Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. Вы должны ощутить сильное давление во время установки, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей утечки необходимо заменить иглу и корпус клапана.

Регулировка карбюратора ВАЗ 2107: поплавковая система

Чтобы отрегулировать поплавковую систему необходимо сделать следующее:

Проверьте положение поплавка, в случае необходимости выровняйте кронштейн-держатель. Это необходимо для правильного равномерного опускания поплавка в камеру.
Далее — регулировка с закрытым игольчатым клапаном. Откройте крышку камеры, затем отодвиньте в сторону поплавок и легонько потяните за язычок кронштейна. Задача заключается в том, чтобы добиться необходимой величины расстояние между прокладкой крышки и поплавком, он должен быть в пределах 6-7 мм, ни в коем случае не больше и не меньше. В состоянии погружение более 1-2 мм, если будет больше – то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно составлять 15 мм.

Данная процедура может быть проведена на разобранным карбюраторе или непосредственно на двигателе.

Регулировка карбюратора ВАЗ 2107: пусковая система

Для того чтобы отрегулировать пусковую систему необходимо снять воздушный фильтр, затем нужно запустить двигатель и потянуть подсос на себя.

Откройте принудительно воздушную заслонку на 1/3, после этого установите обороты 3200-3600 в минуту.

После этого отпустите воздушную заслонку и установите частоту вращения на 300 меньше от начальной.

Как отрегулировать холостой ход карбюратор ВАЗ 2107

Чтобы отрегулировать холостые обороты нужно прогреть двигатель до рабочей температуры, после этого используя винт качества, выставите максимальное число оборотов, при помощи винта количества выставите значение на 100 об/мин. выше нормы. Запустите мотор при помощи винта качества, отрегулируйте обороты.

&nbsp

Работа двигателя вашего автомобиля, прежде всего, зависит от того, чем питается этот самый двигатель. А если быть точнее, то от того, какой будет воздушно-топливная смесь. И тут очень важно, чтобы правильный объем воздуха смешивался с определенным количеством топлива. Ведь если пропорции соблюдены, то двигатель будет выдавать максимальную мощность при относительной экономичности. А это зависит от того, как отрегулировать карбюратор на ВАЗ 2107. Ведь именно карбюратор отвечает за с воздухом.

Есть несколько способов, как это сделать, в зависимости от используемой разновидности карбюратора. Они бывают мембранные, поплавковые, игольчатые. Что касается карбюраторов автомобилей ВАЗ 2107, то они относятся к типу поплавковых.

Если вы желаете увеличить срок службы мотора, а также его КПД, то следует обратить должное внимание на состояние и регулировку такого агрегатного узла, как карбюратор.

Модификация карбюратора

Первое, что вам придется сделать перед тем, как приступить к регулировке карбюратора на вашем авто – узнать, какая модель стоит на нем:

Наличие вакуум-корректора зажигания свидетельствует о том, что у вас двигатель ВАЗ 2103/2106 и карбюратор модификации 2107-1107010-20.
Если у вас движок от «шестерки», но корректора нет, то у вас карбюратор модификации 2107-1107010-10.

Симптомы неисправности

Чтобы решить проблему, необходимо знать признаки и причины ее возникновения. Учитывая, что работа карбюратора напрямую влияет на динамические качества автомобиля, можно отметить следующие признаки неисправности:

Тяжело заводится двигатель, продолжительное время может «чихать».
Во время нажатия на газ, могут наблюдаться рывки, провалы в работе двигателя, машина может дергаться.
Тяжелый и долгий разгон, как бы вы на газ не давили.
Ненормальная «прожорливость» двигателя ().

В случае если вы начали наблюдать один или более признаков из этого списка, то вам следовало бы заняться регулировкой карбюратора.

Лучшее качество регулировки вы получите, если снимите карбюратор с машины. Во время работы не следует использовать для чистки жиклеров шерстяную, ворсистую ткань и разного рода проволоки.

Регулировка поплавковой системы

После того как вы сняли карбюратор, лучше всего сначала отрегулировать поплавковую систему.

Если поплавок правильно отрегулирован, то его ход будет в диапазоне 6,5 мм с одной стороны, и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете использовать проверяющий шаблон, установив камеру вертикально. Так поплавок будет немного соприкасаться с шариком клапана, но не будет оказывать давление на него.

Если вы заметили, что у вас ход не соответствует 6,5 мм, то вам следует немного согнуть язычок игольчатого клапана, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за пропуск топлива в камеру. Когда в камере хватает бензина, поплавок поднимается, уменьшая поступление бензина, но если вы нажмете резко на газ, откроется , топливо начнет интенсивнее расходоваться, и поплавок опустится, открыв клапан.

После этого нужно отрегулировать ход поплавка с другой стороны. Проверьте на наличие отклонений, отведя его от крышки до упора, расстояние должно составить 14 мм. В случае несоответствия этому значению, подогните упор кронштейна крепления поплавка так, чтобы получить расстояние не больше 14 мм.

После того как вы проведете описанные выше действия, поплавок будет иметь ход порядка 8 мм.

Регулировка пускового устройства

Обязательным этапом в настройке карбюратора является регулировка пускового устройства, ведь с его помощью заводится холодный двигатель. При этом в воздушно-топливную смесь может подаваться в несколько раз больше бензина, чем в рабочем режиме работы.

Частота пускового устройства на карбюраторе ВАЗ 2107 составляет 1500 об/мин, что соответствует работе двигателя в холостом режиме.

Ниже приведена схема пускового устройства:

Принцип работы пускового устройства таков, что когда вы тянете за подсос, вы активизируете его, в то же время:

трос тянет за трехплечий рычаг и, поворачивая против часовой стрелки, взводит его;
телескопическая тяга тоже двигается, вращая заслонку воздушного канала посредством рычага;
другое плечо трехплечего рычага воздействует на ось заслонки дросселя первой камеры;
воздушная заслонка оказывается в закрытом положении, а дроссельная – немного приоткрыта и имеет пусковой зазор.

Решившись отрегулировать пусковое устройство, в первую очередь снимите карбюратор, затем:

Поверните рычаг заслонки воздушного потока таким образом, чтобы она была полностью закрыта. В этом положении устройство взведено.
Переверните карбюратор. Замерьте зазор между канальной стенкой и краем дроссельной заслонки. В правильно отрегулированном карбюраторе, он в диапазоне 0,85–0,9 мм. Чтобы это проверить, можете использовать щуп.
Если зазор не соответствует норме, исправьте его, подогнув тягу рычага дроссельной заслонки.

После регулировки этого зазора, переходите к зазору «А». Это расстояние между воздушной заслонкой и стенкой:

Закройте заслонку, взведя пусковое устройство.
Для того чтобы создать условия разряженного воздуха, втопите шток.
Шток потянет за собой тягу прорези, вследствие чего появляется щель между стенкой и краем заслонки.
В правильно отрегулированном пусковом устройстве зазор «А» находится в диапазоне 5–5,4 мм.
В случае если он не входит в этот диапазон, его нужно отрегулировать. Для этого нужно крутануть регулировочный винт.

Как отрегулировать холостой ход на ВАЗ 2107

Перед тем как браться за регулировку холостого хода необходимо позаботиться, чтобы двигатель был разогрет до рабочей температуры, при этом должно быть исправно:

Поднимите обороты до максимальной частоты. Для этого следует открутить винт качества. Смесь становится «богатой».
Повысьте обороты еще больше, подкручивая против часовой стрелки винт количества смеси.
Проверьте, поднимаются ли обороты еще выше, крутя в разные стороны винт качества, не изменяя положение винта количества. Если обороты выросли, то повторите предыдущие два пункта еще раз;
Найдя необходимое положение винта количества, не трогая его, выставьте при помощи винта качества обороты в диапазоне 850–900 об/мин.

Это очень простой, но удобный способ регулировки. Вы можете ориентироваться на показатели электронного тахометра, слуховые ощущения, а также на показания на приборной панели.

Чтобы отрегулировать:

До упора утопите подсос.
В этом случае воздушная заслонка во вторичной камере будет в вертикальном положении.
В случае когда заслонка не до конца открыта, ее необходимо отрегулировать.
Чтобы сделать это, ослабьте винт фиксации тяги привода заслонки, она встанет вертикально, после чего затяните его.

Регулировка привода дроссельной заслонки

Следует правильно настроить данный привод, иначе автомобиль будет иметь худшую скоростную динамику. Для того чтобы его настроить, вам потребуется напарник, ключ на 8, простая отвертка, штангенциркуль и фонарик.

Как правильно регулировать:

Первым делом утопите до упора «подсос».
Напарник должен выжать газ в пол. Дроссельная заслонка в этом случае при корректной настройке поднимется вертикально. Посветите фонариком, чтобы убедиться в этом.
Пусть напарник отпустит педаль газа, одновременно с этим заслонка без зазоров закроет первичную камеру.
Если заслонка не до конца открылась или закрылась, то необходимо будет отрегулировать длину тяги привода.
Снимите тягу, измерьте ее длину. Она должна быть ровно 80 мм. Если есть несоответствие, то подтяните контргайки так, чтобы установить нужную длину.

Стоит отметить, что есть еще ряд операций с карбюратором, но проведя вышеописанные действия, вы избавитесь от большинства проблем с воздушно-топливной смесью. В случае если у вас более серьезные неполадки, лучше будет обратиться к специалисту по этому вопросу. Как правило, выполнения предложенных инструкций хватает для качественной регулировки карбюратора.

Видео

Полезные советы по регулировке карбюратора ниже:

Автомобили Волжского автозавода седьмой модели оснащались бензиновыми двигателями разных модификаций. Карбюратор 2107 1107010 устанавливался на силовые агрегаты рабочим объемов 1500 куб. см и обеспечивал ему достаточно высокие технические характеристики. Подробное описание, тарировочные данные приводятся в руководстве по эксплуатации автомобиля. Здесь же можно найти порядок настройки прибора для работы в разных режимах.

Упомянутая модель карбюратора разработана специалистами Димитровградского автоагрегатного завода по техническому заданию АвтоВАЗа. Позже выпуск данного прибора был налажен на Ленинградском заводе, где и получил собственное наименование Пекар. Под данной торговой маркой устройство поставляется на рынок запасных частей для автомобилей ВАЗ разных модификаций.

По устройству данный прибор абсолютно идентичен изделиям ДААЗ, вместе с тем специалисты и автовладельцы отмечают высокое качество комплектующих и сборки. При этом стоимость карбюратора Пекар значительно ниже, нежели у аналогов. Этим обстоятельством и объясняется тот факт, что этот агрегат все чаще используется на автомобилях ВАЗ разных моделей и в том числе знаменитой семерки.

Устройство карбюратора

Данный прибор предназначен для создания топливовоздушной смеси определенного состава на двигателях ВАЗ разных моделей. Карбюратор марки Пекар имеет следующее устройство:

поплавковая камера;
главные дозирующие системы — два контура;
устройство пусковое мембранного типа;
энономайзер и приводом от пневматического прибора;
ускорительный насос диафрагменный;
система холостого хода с отсечным электроклапаном;
система переходная для включения вторичной камеры.

На карбюраторах типа Пекар, что предназначены для установки на автомобили ВАЗ, имеет специальное устройство для обеспечения вентиляции картера двигателя. Газы, прорывающиеся в корпус силового агрегата по трубке, поступают через карбюратор в камеру сгорания автомобиля. Это позволяет снизить токсичность двигателя автомобиля ВАЗ до приемлемого уровня. Карбюратор модели Пекар отличается более высокой надежностью, нежели аналоги.

Технические характеристики карбюратора

Изделия торговой марки Пекар, которые предназначены для использования на силовых агрегатах ВАЗ, не отличаются от подобных устройств ДААЗ. Основные параметры карбюраторов данного типа:

Дозирующие системы: диаметр камеры первичной – 28 мм, вторичной – 32 мм
Геометрия диффузоров: камеры №1 – диаметр 22 мм и №2 -25 мм;
Жиклеры топливные главной дозирующей системы, для первичной камеры — 1,12 мм, для вторичной — 1, 50 мм.
Размеры воздушных жиклеров данной системы для обеих частей устройства и составляет 1, 5 мм.

Основными показателями агрегата для переходной системы карбюратора, что обеспечивают ему достаточно высокую приемистость, являются размеры и производительность. Диаметр отверстия, предназначенного для обеспечения подготовительных процессов при подключении вторичной камеры прибора. При последовательном нажатии на рычаг десятикратно в камеру впрыскивается до 7 мл топлива. Это позволяет при использовании карбюратора торговой марки Пекар добиться резкого ускорения автомобиля ВАЗ.

Регулировка холостого хода

Настройка исправного устройства, предназначенного для смесеобразования, производится при помощи следующих приборов и инструментов:

тахометра встроенного или подключаемого;
прибора для определения токсичности выхлопа по содержанию окиси углерода;
отвертки с плоской шлицей.

Порядок выполнения регулировок карбюратора типа Пекар на двигателях ВАЗ такой:

В поплавковой камере производится проверка уровня при помощи специального шаблона.
Проверяем зазоры между контактами в распределителе зажигания и состояние свечей. Они должны соответствовать двигателю по калильному числу.
Силовой агрегат запускается и работает без нагрузки до достижения им рабочей температуры.
Поворачивая винт количества смеси, устанавливаем частоту вращения коленчатого вала в пределах от 820 до 900 оборотов в минуту.
Закручивая винт качества смеси, одновременно контролируем концентрацию CO в выхлопе. При температуре воздуха в 20°C и нормальном атмосферном давлении этот показатель должен составлять величину от 0,5 до 1,2 %.
Винтом количества смеси карбюратора типа Пекар вновь добиваемся восстановления параметров холостого хода двигателя ВАЗ.

Принцип работы карбюратора ВАЗ 2107 ДААЗ

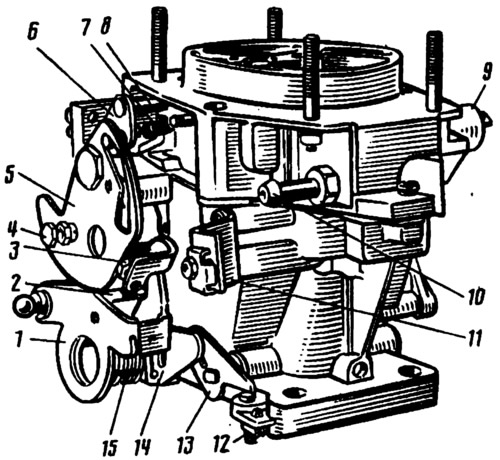

1 — винт регулировки впускного клапана акппеляционного насоса; 2 — крышка карбюратора; 3 — отсадочная камера второй камеры переходной системы; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер экологического статута; 6 — мазут эко-пивной; 7 — основная воздушная губка второй камеры; 8 — Эко-эмульсионный котел; 9 — пневмопривод дросселя второй камеры; 10 — малый диффузор; 11 — куртки; 12 — нагнетательный клапан ускорительного насоса; 13 — ускорительный насос опрыскивателя; 14 — воздушная заслонка; 15 — главный воздушный кулачок первой камеры; 16 — отсадочная машина пускового устройства; 17 — воздушный жиклер холостого хода; 18 — устройство автоматического пуска; девятнадцать — электромагнитный клапан с топливным краном холостого хода; 20 — игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер подачи топлива; 23 — поплавок; 24 — винт заводской регулировки системы холостого хода; 25 — главный топливный бункер первой камеры; 26 — регулировочный винт качества рабочей смеси; 27 — регулировочный винт состава рабочей смеси; 28 — дроссель первой камеры; 29 — Корпус поплавковой камеры; 30 — дроссель второй камеры; 31 — корпус дроссельной заслонки; 32 — эмульсионная трубка; 33 — главный топливный домкрат второй камеры; 34 — клапан ускорительного насоса; 35 — впускной клапан ускорительного насоса; 36 — Рычаг привода нагнетательного насоса.

ВАЗ 2106 карбюратор ДААЗ 2107-1107010-20 устройство

На автомобиле ВАЗ-2106 карбюратор Озон на данный момент установлен ДААЗ модели 2107-1107010-20. Карбюратор ДААЗ 21053-1107010 применяется на автомобиле ВАЗ-21065 (модель на базе семейства карбюраторов Солекс).

Карбюратор Озон эмульсионный, двухкамерный, с падающим потоком. Имеет одну сбалансированную поплавковую камеру, две основные системы дозирования, устройство обработки (эко-статут) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой. камера, электромагнитный запорный клапан одноходовой системы, золотник Устройство устройства картера газов В пазовом пространстве пневмопривод дроссельной заслонки второй камеры.Управление воздушной заслонкой первой камеры — ручное, с тросовым приводом. После пуска двигателя заслонка автоматически откручивается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор оснащен вакуумной арматурой для управления регулятором угла опережения зажигания.

Из поплавковой камеры топливо проходит через основные топливные жиклеры (первую и вторую камеры) в эмульсионные колодцы и эмульсионные трубки, где оно смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливно-воздушная эмульсия через распылители попадает в малый и большой диффузоры карбюратора.

Топливный канал системы холостого хода перекрывается клапаном электромагнитной блокировки после выключения зажигания. Нормальное состояние клапана напряжения — открытый.

Система холостого хода отбирает топливо из эмульсионного колодца первой камеры.Топливо проходит через форсунку, конструктивно объединенную с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через воздушную струю холостого хода и открывающиеся отверстия первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие — более жирное, а другой — регулировочный винт, иначе называемый качественным винтом) подается в отверстие, перекрывая иглу винтового винта, где дополнительно смешивается с воздухом. а затем через эмульсионное отверстие попадает во входной трубопровод.Состав смеси регулируется качественным шнеком.

При частичном открытии дроссельных заслонок (до включения в работу основной системы дозирования) топливно-воздушная смесь поступает в камеры через переходные отверстия — по два в каждой камере.

Eco-statute обеспечивает подачу топлива непосредственно из поплавковой камеры в распылитель Eco-status, который расположен в диффузоре второй камеры. Эко-статут включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Насос ускорительный — диафрагменный, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки топливная порция впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос оборудован шаровыми кранами. Один клапан реверсивный — расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при впрыске топлива через диафрагму.Другой клапан находится в опрыскивателе. Он открывается под давлением впрыскиваемого топлива и закрывается под действием веса шара, как только прекращается подача топлива. Избыточное топливо при впрыске проходит через байпасный отсек обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра отверстия байпасного гиббера, профиля и длины регулировочной иглы в байпасном канале качания. Регулировка в процессе работы Ускорительный насос не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При вытягивании рукоятки привода («SUPPACE») с места водителя воздушная заслонка закрывается, а дроссельная заслонка первой камеры открывается на 0,7-0,8 мм (пусковая установка). При первых пробоях в цилиндрах дроссельная заслонка передается на диафрагму, которая через шток и тягу открывает воздушную заслонку. Максимальное значение открытия заслонки регулируется упорным винтом диафрагмы, расположенным под завинчивающейся крышкой.

Регулировка и ремонт карбюратора ДААЗ 2107-1107010-20

ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора ВАЗ 2106, связанные с его частичной разборкой, а потому требующие чистоты и аккуратности, мы рекомендуем на снятом карбюраторе. Перед разборкой карбюратора небольшой жесткой щеткой с беспыльным ворсом, смоченной бензином или керосином, удалите загрязнения с его внешней поверхности. Для этого удобно использовать аэрозольный баллончик «для промывки карбюратора» со специальным составом.Использованная тряпка должна быть чистой, не оставлять волокон и ниток.

Целевые данные карбюратора на ВАЗ 2106

Параметры	Первая камера	Вторая камера
Диаметр, мм:
диффузор	22	25
смесительная камера	28	36
Гиблер основного топлива	1,12	1,5
главный воздухозаборник	1,5	1,5
холостой топливный баллончик	0,5	0,6
outlock воздушный шарнир	1,7	0,7
топливная балка Econostata	—	1,5
воздушный гиббер эко-статус	—	1,2
эмульсионный гиббер Economist	—	1,5
панк Air Gibrel	0,7	—
gykler Пневматический дроссель	1,5	1,2
acpercement Отверстия для распылителя насоса	0,4	—
воздействие Jicker Accelerator Pump	0,4	—
Подача ускорительного насоса на 10 полных ходов, см. 3	7 ± 25%	—
Номер испытания распылением смеси	3,5	4,5
Номер калибровки эмульсионной трубки	F15	F15
Расстояние поплавка от крышки карбюратора с прокладкой, мм	6.5 ± 0,25.
Зажимы демпферов для регулировки пускового устройства, мм:
воздух	5,5 ± 0,25.
дроссельная заслонка	0,9–1,0

Подъемник — это устройство для точного дозирования топлива, воздуха или их смесей (эмульсий). Дозировка происходит через калиброванное отверстие в челюсти. На карбюраторах 2105, озон 2107 в разных системах 13 заедов. Учитывайте их целевые данные и расположение на карбюраторе.Эта информация может быть полезна при проверке соответствия займов ставкам, настройке карбюратора на минимальный расход топлива или, наоборот, настройке увеличения мощностных характеристик двигателя подбором джеков.

Какой ты стоишь (размеры)

Параметры и тарифные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон
Основные системы дозирования
Диаметр камеры смешения
1-я камера — 28 мм
2-я камера — 32 мм
Диаметр узкой части большого диффузора
1-я камера — 22 мм
2-я камера — 25 мм
Маркировка малого диффузора
1-я камера — 3.5
2-я камера — 4,5
Диаметр ГТВ
1-я камера — 1,12 мм
2-я камера — 1,50 мм
Диаметр главных воздуховодов
1-я камера — 1,50 мм
2-я камера — 1,50 мм
Система холостого хода и переходные системы
Диаметр топливного бикера на холостом ходу
1-я камера — 0,50 мм
Диаметр воздушного гибера холостого хода
1-я камера — 1,50 мм
Диаметр топливного гиббера переходной системы 2-й камеры — 0.6 мм
Диаметр воздушного гибера переходной системы 2-й камеры — 0,7 мм
Насос акцепторный
Диаметр распылительного отверстия — 0,4 мм
Производительность за 10 нажатий — 7,0 ± 1,75 см3
EcoPostat (2-я камера)
Диаметр мазута — 1,50 мм
Диаметр воздушного гиббера — 1,20 мм
Диаметр эмульсии гиблера — 1,50 мм
Пневматический карбюратор камеры дрейфа
Диаметр воздухозаборника
1-я камера — 1.50 мм
2-я камера — 1,20 мм

Корректировка

В первую очередь следует произвести детальный осмотр, при этом все должно быть вымыто и очищено от грязи и других недостатков.
После необходимо очистить сетчатый фильтр и промыть поплавковую камеру.
И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).
Внимание! Выполнение данных работ не требует демонтажа карбюратора.
Проверка сетчатого фильтра, расположенного перед входом в поплавковую камеру, проводится не реже одного раза в 60 000 км пробега.

Замена

Основная проблема, которая периодически возникает в работе карбюратора ВАЗ 2107 — засоряются куртки, вследствие чего происходит их проходимость. Для обслуживания рекомендуется продуть или промыть их специальной жидкостью, которой промывается карбюратор. Согласно инструкции по применению этих жидкостей, жиклеры можно обрабатывать поверхностно, не разбирая карбюратор.Аналогичным образом можно выполнить и продувку.
Часто этих мер бывает достаточно для восстановления работоспособности топливной системы ВАЗ 2107. Но при значительном засорении все же требуется разборка карбюратора с попеременным закручиванием и промывкой жиклеров. Лучше делать это на ровной поверхности, застеленной газетой или чистым порогом, чтобы большое количество мелких деталей, из которых состоит карбюратор, не потерялись и не перепутались.
После очистки и сборки рекомендуется регулировка на холостом ходу и под нагрузкой.Для этого используются специальные регулировочные винты. Сначала регулируют обороты в режиме холостого хода, добиваясь стабильной работы двигателя на оборотах 800-1000 об / мин. После этого проверяется работоспособность двигателя под нагрузкой, отсутствие отказов при переходе с холостого хода на максимальные обороты. При их появлении винт качества увеличивает количество топлива в смеси, одновременно доводя количество количества для установки холостого хода до заданного ранее значения.

Как правило, карбюраторы марки: Solex, Weber и Ozone, их популярность за долгие годы работы не уменьшилась, а наоборот, увеличилась.Однако, как и все в этом мире, карбюраторы со временем выходят из строя и нуждаются в ремонте, чистке, а также настройке, что, в свою очередь, «загружает» автовладельцев, требуя от них определенных знаний и свободного времени.

В целях экономии времени и денег предлагаю вашему вниманию подробную инструкцию, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

Что такое карбюратор И «что такое» это ест? »

Принцип работы карбюратора разных производителей По сути, одинаков, его задача — создать топливную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где происходит воспламенение… Ну думаю, тогда поймете !?

Карбюраторы бывают трех видов: поплавок — это, наверное, самый распространенный среди всех, хвоя и барбарис — довольно редкое явление.

В сегодняшней статье поговорим о карбюраторе Озон, который устанавливается на ВАЗ 2107. После этого вы узнаете, как чистить карбюратор и как настраивается карбюратор ВАЗ 2107. Прежде чем начать что-то понимать, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от установленных на аналогичную модель автомобиля.

ДААЗ 2107-1107010 — устанавливались на ВАЗ 2105, а также ВАЗ 2107.
ДААЗ 2107-1107010-20 — устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
ДААЗ 2107-1107010- 10 — устанавливается на моторы или ВАЗ 2103 без вакуумного корректора с распределителем зажигания.

Рассмотрим основную часть карбюратора ВАЗ 2107

Автономная система холостого хода.
Поплавковая камера.
Распределительный клапан холостого хода.
Econostat.
Система дозирования.
Дроссельная заслонка.
Отсек отвода режущего газа.
Переходная система обеих камер.

Этих знаний достаточно, чтобы почистить и отрегулировать карбюратор ВАЗ 2107. Больше знать — нет необходимости, хотя это не мешает общему развитию.

Теперь рассмотрим, как устроен карбюратор, обеспечивающий распределение топливовоздушной смеси:

Регулировка карбюратора Производится после чистки и сборки.Перед тем, как приступить к разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика — «Не будь лихо, пока тихо», нужно не лазить там, где все в порядке, или разбирать то, что не в порядке. связанные с поломкой.

Как правильно отрегулировать карбюратор ВАЗ 2107

В первую очередь следует произвести детальный осмотр, при этом все должно быть отмыто и очищено от грязи и других недостатков.
После необходимо очистить сетчатый фильтр и промыть поплавковую камеру.
Далее необходимо прочистить воздушные форсунки.
И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение данных работ не требует демонтажа карбюратора.

Проверка сетчатого фильтра, расположенного перед входом в поплавковую камеру, проводится не реже одного раза в 60 000 км пробега.

Как проверить сетчатый фильтр

Это делается следующим образом.Воспользуйтесь возможностью ручной замены топлива и залейте в поплавковую камеру горючее, тогда вы сможете увидеть, как закрывается запорный клапан. Отодвинув верхнюю крышку фильтра, снимите вентиль. Его необходимо тщательно обработать в растворителе, а затем высушить сжатым воздухом.

Когда двигатель некорректно ведет себя при нагрузках, сбоях или потере мощности, либо авто «плохо реагирует на педаль», скорее всего, у вас проблемы с подачей топлива. К тому же часто причиной того, что становится неисправный сетчатый фильтр.

Важно! Подложите дно поплавковой камеры с помощью пластичной или другой тряпки — это категорически запрещено, так как после такой очистки на дне камеры может остаться незаметное для глаза волокно, которое во время работа будет освещена вашими струями.

Очистка поплавковой камеры производится резиновой грушей с последующей сушкой таким же образом сжатым воздухом.

Проверка герметичности запорной иглы производится грушей, так как сила давления, возникающая при ее сдавливании, равна давлению в топливном насосе.Устанавливая крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. При установке вы должны почувствовать сильное давление, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей протечки необходимо заменить иглу и корпус клапана.

Регулировка карбюратора ВАЗ 2107: Поплавковая система

Для регулировки поплавковой системы необходимо сделать следующее:

Проверить положение поплавка, при необходимости выровнять кронштейн держателя.Это необходимо для правильного равномерного опускания поплавка в камеру.
Далее — регулировка при закрытом игольчатом клапане. Откройте крышку камеры, затем отодвиньте поплавок и медленно потяните язычок кронштейна. Задача — добиться необходимого значения между крышкой крышки и поплавком, оно должно быть в пределах 6-7 мм, ни в коем случае уже не меньше. В состоянии пикирования более 1-2 мм, если больше, то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно быть 15 мм.

Эту процедуру можно проводить на разобранном карбюраторе или непосредственно на двигателе.

Регулировка карбюратора ВАЗ 2107: Система запуска

Для того, чтобы отрегулировать систему запуска, необходимо снять воздушный фильтр, после чего нужно запустить двигатель и вытащить саблики на себя.

Открыть воздушную заслонку принудительно на 1/3, затем установить скорость 3200-3600 в минуту.

После этого отпустите воздушную заслонку и установите скорость вращения на 300 меньше начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107

Для регулировки холостого хода Вам необходимо прогреть двигатель до рабочей температуры После этого качественным винтом выставить максимальное количество оборотов, с помощью номера количественного винта выставить значение до 100 об / мин. выше нормы. Запустите двигатель с помощью качественного винта, отрегулируйте скорость.

& nbsp.

Работа двигателя вашего автомобиля, в первую очередь, зависит от того, на каком двигателе установлен двигатель. А если быть более точным, то что такое топливно-воздушная смесь. И очень важно, чтобы правильное количество воздуха смешивалось с определенным количеством топлива. Ведь при соблюдении пропорций двигатель будет выдавать максимальную мощность при относительном КПД. А это зависит от того, как отрегулировать карбюратор на ВАЗ 2107. Ведь именно за воздух отвечает карбюратор.

Это можно сделать несколькими способами, в зависимости от разновидности карбюратора. Они мембранные, поплавковые, игольчатые. Что касается карбюраторов автомобилей ВАЗ 2107, то они относятся к поплавковому типу.

Если вы желаете увеличить срок службы мотора, а также его КПД, следует обратить должное внимание на состояние и настройку такого агрегатного узла, как карбюратор.

Модификация карбюратора

Первое, что вам нужно сделать перед тем, как приступить к регулировке карбюратора на вашем автомобиле — выяснить, какая модель на нем стоит:

Наличие вакуумного корректора зажигания говорит о том, что перед вами двигатель ВАЗ 2103/2106 и карбюраторная модификация 2107-1107010-20.
Если у вас двигатель «шестерка», но нет корректора, то перед вами карбюраторная модификация 2107-1107010-10.

Признаки неисправности

Для решения проблемы необходимо знать признаки и причины ее возникновения. Учитывая, что работа карбюратора напрямую влияет на динамические качества автомобиля, можно отметить следующие признаки неисправности:

Двигатель жесткий, долго может «чихнуть».
Во время прессов под давлением могут наблюдаться рывки, провалы в работе двигателя, машина может дергаться.
Тяжелый и долгий разгон, как ни давили на газ.
Аномальный «воравьё» двигателя (с).

Если вы начали следить за одним или несколькими признаками этого списка, значит, вы должны были сделать регулировку карбюратора.

Наилучшее качество регулировки вы получите, если снимете карбюратор с машины. Во время работы его нельзя использовать для чистки форсунок из шерсти, тканей и других видов проволоки.

Регулировка поплавковой системы

После того, как вы сняли карбюратор, лучше всего сначала отрегулировать систему поплавка.

Если поплавок правильно отрегулирован, его ход будет в пределах 6,5 мм с одной стороны и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете воспользоваться шаблоном проверки, установив камеру вертикально. Таким образом, поплавок будет немного соприкасаться с шаром клапана, но не будет оказывать на него давления.

Если вы заметили, что не соответствует 6.5 мм, затем следует немного согнуть игольчатый клапан, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за подачу топлива в камеру. Когда в камере достаточно бензина, поплавок поднимается, уменьшая расход бензина, но если резко ударить по газу, он откроется, топливо начнет расходиться более интенсивно, и поплавок опускается, открывая клапан.

После этого нужно отрегулировать расход поплавка с другой стороны.Проверить на отклонения, сняв крышку до упора, расстояние должно быть 14 мм. В случае несоответствия этому значению отрегулируйте крепление кронштейна так, чтобы расстояние не превышало 14 мм.

После того, как вы проведете описанное выше действие, поплавок будет иметь около 8 мм.

Регулировка стартера

Необходимым этапом регулировки карбюратора является регулировка пускового устройства, так как он запускается при холодном двигателе. При этом топливовоздушной смеси можно подавать в несколько раз больше, чем бензина, чем в рабочем режиме работы.

Частота пускового устройства на карбюраторе ВАЗ 2107 — 1500 об / мин, что соответствует работе двигателя на холостом ходу.

Ниже приводится схема пускового устройства:

Принцип действия пускового устройства таков, что когда вы тянете за сцену, вы одновременно активируете его:

трос тянет за трехпозиционный рычаг и при повороте против часовой стрелки снимает его;
телескопическая тяга также движется, поворачивая гаситель самолета рычагом;
другое плечо трехсекционного рычага действует на ось дроссельной заслонки первой камеры;
воздушная заслонка оказывается в закрытом положении, а дроссельная заслонка немного расчленена и имеет пусковой зазор.

Решив отрегулировать пусковое устройство, сначала снимаем карбюратор, потом:

Поверните рычаг заслонки воздушного потока так, чтобы она полностью закрылась. В этом положении создается устройство.
Провернуть карбюратор. Измерьте зазор между стенкой канала и краем дроссельной заслонки. У правильно отрегулированного карбюратора он находится в пределах 0,85-0,9 мм. Чтобы проверить это, вы можете использовать зонд.
Если зазор не соответствует норме, поправьте его, загибая тягу рычага дроссельной заслонки.

После регулировки этого зазора перейдите к зазору «А». Это расстояние между воздушной заслонкой и стеной:

Закройте заслонку, прогнув пусковое устройство.
Для создания условий нагнетаемого воздуха плести стержень.
Штанга натягивает тягу паза, в результате чего между стенкой и краем заслонки появляется щель.
В правильно отрегулированном пусковом устройстве зазор «А» находится в пределах 5-5.4 мм.
Если он не входит в этот диапазон, его необходимо отрегулировать. Для этого поверните регулировочный винт.

Как отрегулировать холостой ход на ВАЗ 2107

Прежде чем браться за регулировку холостого хода, необходимо позаботиться о том, чтобы двигатель прогрелся до рабочей температуры, это должно быть правильно:

Увеличьте скорость до максимальной частоты. Для этого откручиваем качественный винт. Смесь становится «богатой».
Увеличьте скорость еще больше, затягивая винт количества смеси против часовой стрелки.
Проверить, поднимаются ли обороты еще выше, повернуть в разные стороны винта качества, не меняя положение числа числа числа количества. Если обороты выросли, то повторите два предыдущих пункта еще раз;
Найдя нужную позицию числа числа числа, не касаясь его, выставить качество оборота в диапазоне 850-900 об / мин.

Это очень простой, но удобный способ настройки.Можно ориентироваться на показатели электронного тахометра, слуховые ощущения, а также показания на приборной панели.

Для регулировки:

До остановки стекания.
В этом случае воздушная заслонка вторичной камеры будет находиться в вертикальном положении.
В случае, если заслонка открыта не полностью, ее необходимо отрегулировать.
Для этого ослабьте винт крепления привода клапана, он поднимется вертикально, затем затяните его.

Регулировка привода дроссельной заслонки

Следует правильно настроить этот привод, иначе у автомобиля будет худшая динамика скорости.Для того, чтобы его настроить, вам понадобится напарник, ключ на 8, простая отвертка, штангенциркуль и фонарик.

Как регулировать:

Первым делом топим до остановки «Sandage».
Партнер должен выжать газ до пола. Дроссель в этом случае при правильной регулировке поднимется по вертикали. Приложите фонарик, чтобы убедиться в этом.
Дайте напарнику отпустить педаль газа, при этом демпфер без зазоров закроет первичную камеру.
Если заслонка не полностью открывается или закрывается, необходимо отрегулировать длину тяги привода.
Убрать тягу, измерить ее длину. Оно должно быть ровно 80 мм. Если есть несоответствие, затяните контргайки, чтобы установить желаемую длину.

Стоит отметить, что еще есть ряд операций с карбюратором, но проведя описанные выше действия, вы избавляетесь от большинства проблем с топливовоздушной смесью.В случае, если у вас возникнут более серьезные проблемы, лучше обратиться к специалисту по этому вопросу. Как правило, выполнения предложенной инструкции достаточно для качественной регулировки карбюратора.

Видео

Полезные советы по регулировке карбюратора ниже:

Автомобили Волжского автозавода седьмой модели оснащены бензиновыми двигателями различных модификаций. Карбюратор 2107 1107010 устанавливался на силовые агрегаты рабочим объемом 1500 куб. см и обеспечил его достаточно высокими техническими характеристиками.ПОДРОБНОЕ ОПИСАНИЕ, ХАРАКТЕРИСТИКИ КАРТЫ приведены в руководстве по эксплуатации автомобиля. Здесь вы можете найти порядок настройки работы устройства в разных режимах.

Указанная модель карбюратора разработана специалистами Димитровградского автоагентского завода по техническому заданию АвтоВАЗ. Позже выпуск этого устройства был налажен на Ленинградском заводе, где получил собственное имя пекаря. Под этим брендом устройство поставляется на рынок запчастей к автомобилям ВАЗ различных модификаций.

По устройству данное устройство абсолютно идентично продукции ДААЗ, при этом специалисты и автовладельцы отмечают высокое качество комплектующих и сборки. При этом стоимость карбюратора пекаря значительно ниже аналогов. Этим обстоятельством и объясняется тот факт, что данный агрегат все чаще используется на автомобилях ВАЗ разных моделей А в том числе и на знаменитой семерке.

Устройство карбюраторное

Устройство предназначено для создания топливовоздушной смеси определенного состава на двигателях ВАЗ различных моделей.Карбюратор бакера имеет следующее устройство:

поплавковая камера;
основные системы дозирования — два контура;
пусковое устройство мембранного типа;
двигатель и привод от пневматического устройства;
диафрагма ускорительного насоса;
система холостого хода с электроклапаном отключения;
система переходная для включения вторичной камеры.

На карбюраторах типа пекаря, который предназначен для установки на автомобили ВАЗ, имеется специальное устройство для обеспечения вентиляции картера двигателя.Газы, которые пробиваются в корпус силового агрегата по трубке, через карбюратор попадают в камеру сгорания автомобиля. Это снижает токсичность двигателя автомобиля ВАЗ до приемлемого уровня. Карбюраторная модель Бакерд отличается более высокой надежностью, чем аналоги.

Технические характеристики карбюратора

Продукция марки Bakers, предназначенная для использования на силовых агрегатах ВАЗ, не отличается от подобных устройств ДААЗ. Основные параметры карбюраторов этого типа:

Системы дозирования: диаметр камеры первичной — 28 мм, вторичной — 32 мм
Геометрия диффузора: камеры №1 — диаметр 22 мм и №№.2-25 мм;
Jetgers системы дозирования топлива основной, для первичной камеры — 1,12 мм, для вторичной — 1, 50 мм.
Размеры форсунок данной системы для обеих частей устройства и составляют 1,5 мм.

Основными показателями агрегата переходной системы карбюратора, обеспечивающими ему достаточно высокий подхват, являются габариты и характеристики. Диаметр отверстия предназначен для обеспечения подготовительных процессов при подключении вторичной камеры устройства.При последовательном нажатии на рычаг происходит десятикратный впрыск до 7 мл топлива в камеру. Это позволяет добиться резкого разгона автомобиля ВАЗ в карбюраторе пекаря.

Регулировка холостого хода

Настройка исправного устройства, предназначенного для перемешивания, производится с помощью следующих инструментов и инструментов:

тахометр встроенный или подключаемый;
прибор для определения токсичности выхлопных газов по содержанию окиси углерода;
отвертки с плоским шлицем.

Порядок выполнения регулировки карбюраторного типа хлебозавода на двигателях ВАЗ:

Проверка уровня производится в поплавковой камере с помощью специального шаблона.
Проверить зазоры между контактами в распределителе зажигания и состояние свечей. Они должны соответствовать двигателю по калибровочному номеру.
Силовой агрегат запускается и не работает без нагрузки, пока не будет достигнута рабочая температура.
Поворачивая винт количества смеси, устанавливают частоту вращения коленчатого вала в пределах от 820 до 900 оборотов в минуту.
Вращая винт качества смеси, одновременно контролируйте концентрацию CO в выхлопе. При температуре воздуха 20 ° С и нормальном атмосферном давлении этот показатель должен составлять от 0,5 до 1,2%.
Винт количества смеси карбюратора пекарен снова добивается восстановления параметров холостого хода двигателя ВАЗ.

Карбюратор

, его устройство и регулировка

Владельцы автомобилей типа «Классика» часто сталкиваются с проблемами динамики и расхода топлива. Водители называют автомобильный двигатель сердцем, а карбюратор смело можно сравнить с сердечным клапаном. Именно от последней детали зависит расход топлива, а от его правильной регулировки зависят динамические характеристики. В этой статье мы узнаем о том, как устроен карбюратор (ВАЗ 2107 ДААЗ). Мы также увидим, как это правильно регулировать.

Базовое расположение деталей ДААЗ для классических моделей ВАЗ

Работа любого автомобильного ДВС напрямую зависит от качества и количества смеси топлива и воздуха. Именно эту смесь готовит прямо карбюратор. Кроме того, это устройство равномерно распределяет смесь по камерам сгорания.

Карбюратор (ВАЗ 2107 ДААЗ) состоит из нескольких основных частей. Это диффузор, дроссель, а также сопло и поплавковая камера.

Типы устройств

Если на автомобиле установлен старый мотор, то такие автомобили комплектуются карбюраторами ДААЗ 2107 — 1107010.Используется новая модель или модификация с новыми моторами и вакуумным корректором. Это модель ДААЗ 2107 1107010-20.

Данная продукция производится на Дмитровградском заводе автомобильных агрегатов. Эта компания уже много лет производит различное оборудование для классических моделей ВАЗ. Особое доверие у водителей заслужил ДААЗ 2107 (карбюратор) как достаточно надежный.

Сложный и высокоточный прибор

Карбюратор — сложное устройство, состоящее из множества различных компонентов.Но комплектное устройство необходимо только тем, кто профессионально занимается настройкой и настройкой этих устройств.

Однако, несмотря на все сложности и большое количество деталей, мы рассмотрим, насколько конкретнее данный агрегат.

Итак, какое устройство есть у карбюратора ДААЗ 2107 1107010? Это устройство состоит из поплавковой камеры, в которую топливо подается в ограниченном количестве. Доступ бензина перекрывается игольчатым клапаном, а также поплавком, который по внешнему виду напоминает бочку.Бензин смешивается в специальной смесительной камере. Также карбюратор состоит из дроссельной заслонки и воздушной заслонки. Помимо них в устройство входят еще и насадки. Топливо распыляется через распылитель. Одна из важных составляющих карбюратора — диффузоры. Они работают как форсунки, создают конфигурацию воздушного потока.

Карбюратор ДААЗ 2107: принцип работы

При поступлении топлива в поплавковую камеру объем топлива регулируется поплавком. Если он выскочит, то игольчатый механизм перекроет доступ бензина в камеру.Итак, камера в этом случае напоминает унитаз. Здесь все так же. Но топливо подается не сразу. Сначала он проходит через специальный фильтр для очистки.

Далее устройство подает горючую жидкость в первую и вторую топливную камеру. Карбюратор (устройство) ДААЗ 2107 предусматривает наличие основных топливных жиклеров, через которые проходит топливо.

Помимо бензина, через воздушные жиклеры в камеры подается воздух, предварительно очищенный в воздушных фильтрах.Затем воздух образует смесь с бензином через специальные трубы и колодцы. Итак, получается так называемая эмульсия.

Но это еще не все. Перед попаданием в камеры сгорания с помощью распылителя смесь проходит через экоостат. Здесь смесь подвергается дополнительному обогащению.

Далее с помощью распылителей смесь поступает в диффузоры. Здесь производится окончательное приготовление смеси. Карбюратор автомобиля ВАЗ 2107 (ДААЗ, Россия) сконструирован таким образом, что капли топлива в диффузорах втягиваются в высокоскоростной воздушный поток.Итак, топливовоздушная смесь попадает в центр камеры смешения.

Педаль газа на автомобилях ВАЗ регулирует положение дроссельной заслонки, которая предназначена для подачи смеси непосредственно в цилиндры двигателя.

Для чего еще нужен специальный карбюратор ДААЗ 2107? В его устройство входят жиклеры на холостом ходу. В этом режиме смесь забирается только из первой топливной камеры. Принцип и схема работы топливных камер использует вторую камеру только при достижении двигателем рабочих температур.II камера также включается, если вам нужно быстро набрать скорость и высокую скорость.

Отличия в модификациях

Как известно, в последних моделях ВАЗ 2107 и других модификациях устанавливается новый карбюратор ДААЗ 2107 1107010 20.. Посмотрим, чем отличается данная модификация от старого карбюратора 1107010.

По информации специалистов АвтоВАЗа, эти две модификации базируются на одной модели. Здесь принципиальное различие между ними — это экономайзер на принудительный холостой ход.Модель 1107010 имеет МЭК, и новая версия не оснащена этим узлом.

Карбюратор ДААЗ 2107 20, хотя и не был оборудован экономайзером, но оборудован специальным жиклером для подачи топлива. Отличие в том, что здесь холостые обороты регулируются электромагнитным запорным клапаном. Значит, при выключении зажигания прекращается подача топлива.

Карбюратор ДААЗ 2107 1107010 — регулировка

Перед тем, как приступить к регулировке, необходимо выяснить, какая из двух модификаций установлена в вашем автомобиле.Так, если автомобиль оборудован вакуумным корректором зажигания, то ДВС автомобиля — последняя модель двигателей ВАЗ 2103 или 2106, а модификация карбюратора — новая. Если вы не нашли корректор вакуума, то перед вами карбюратор ДААЗ 2107 1107010.

Основные неисправности

Чтобы провести настройку, необходимо знать несколько типичных неисправностей. Поскольку за динамические характеристики отвечает данный агрегат, к поломкам можно отнести следующее:

Проблемы с запуском мотора, чихание двигателя.
Рывки, подергивания, частые провалы педали акселератора.
Отсутствие возможностей разгона.
Рост расхода топлива.

Итак, если в процессе эксплуатации вашего станка вам удалось устранить одну или несколько неисправностей из этого списка, то детали нуждаются в ремонте.

Необходимо знать, что карбюратор ДААЗ 2107 1107010 можно максимально отрегулировать только при снятом узле. В процесс не входит чистка этого устройства ворсистой или шерстяной тряпкой.Кроме того, для очистки форсунок не нужны провода.

Во-первых, при саморегулировке сначала необходимо снять крышку со сборки. Затем можно переходить к регулировке поплавковой камеры. Это удобно.

Регулировка поплавковой камеры

Поплавок имеет свободный ход. Размер штриха должен составлять от 6,5 мм с одной стороны до 14 мм с другой. Регулируйте курс специальным шаблоном.

Если в вашей камере меньшее расстояние, вам нужно немного отогнуть язычок игольчатого клапана.

Теперь вы можете настроить работу игольчатого клапана. Когда поплавок поднимается, поступает меньше топлива. Если дроссельная заслонка открывается, расход топлива увеличивается, а поплавок опускается. Чтобы отрегулировать поплавок с другой стороны, необходимо вернуть поплавок на максимум и использовать этот шаблон для проверки этого параметра. Если расстояние не 14 мм, то крепежный упор следует согнуть.

Настраиваем пусковое устройство

В наладку входит процесс настройки пускового устройства.У аппаратов старого образца он работает на частоте 1500 об / мин. Если посмотреть на ДААЗ 2107 (карбюратор для «семерки») с другой стороны, то можно увидеть специальный канал. Если снять агрегат и осмотреть его сзади, можно увидеть канал для подачи воздуха.

Для регулировки сначала необходимо снять его. Затем поверните рычаг так, чтобы воздушная заслонка полностью закрылась. Далее переверните прибор, а затем измерьте зазоры между ставнями и стеной. Для нашего карбюратора зазор должен быть 0.85 мм. Чтобы довести зазор до необходимого размера, необходимо согнуть тягу привода.

Далее необходимо отрегулировать зазор А. Его можно найти между стенкой канала и краем заслонки внизу. Итак, нужно закрыть затвор и утопить спусковой крючок. В результате он откроется, и зазор должен составить от 5 до 5,4 мм. Для регулировки поверните регулировочный винт отвертки.

Настраиваем холостой ход

Для начала нужно убедиться, что зажигание отрегулировано правильно.Двигатель должен быть прогрет до рабочей температуры. Для регулировки необходимо вращать регулировочный винт качества топливной смеси до тех пор, пока частота вращения двигателя не станет максимальной.

Затем поверните винт количества топлива против часовой стрелки. Должна быть достигнута еще более высокая скорость.

Теперь стоит покрутить еще один качественный винт, чтобы добавить еще немного оборотов.

Смысл этих операций в том, чтобы качество смеси было минимальным, а частота вращения холостого хода была от 850 до 900.Это самые оптимальные значения для карбюраторных двигателей автомобилей семейства «Классик». Не следует делать больше или меньше этого значения, так как они будут считаться нестабильными и повлекут за собой повышенный износ деталей коленчатого вала.

Мы рассмотрели несколько возможных способов регулировки, которые вы можете выполнить самостоятельно. Но если вы не уверены в своих действиях, лучше доверить свой ДААЗ 2107 (карбюратор от семерки) специалисту, который в них хорошо разбирается.

Полная регулировка карбюратора дааз 2107.Электроусилитель руля ао дааз не производит

Если вы являетесь обладателем классической модели ВАЗ (это модели от 2101 до 2107), то, скорее всего, вы не раз задавались вопросом: как повысить динамику автомобиля или как уменьшить количество потребляемого топлива. Эти два момента зависят от того, какой карбюратор установлен на автомобиле, насколько хорошо он отрегулирован и подходит ли он для регулировки. Итак, если карбюратор не подходит или вы просто хотите купить новый, то знайте, что их довольно много.Каждый рассчитан на определенные условия (экономичность, динамика, экологичность) и рассчитан на определенную кубатуру двигателя. Постараюсь описать все известные карбюраторы, которые устанавливаются без переделок, и те, которые нужно немного доработать.

Какие карбюраторы вообще ставят на ВАЗ 2101-2107?

Итак, карбюраторы ДААЗ 2101, 2103, 2106 были установлены на самых первых классических автомобилях от 70 до 82, они выпускались на Дмитриевском автозаводе по лицензии французской компании Weber, поэтому некоторые из них называется DAAZ и др. Вебер Оба названия правильные.Эти карбюраторы остаются наиболее предпочтительными на сегодняшний день, потому что их конструкция максимально проста, при этом они обеспечивают просто шокирующую динамику для автомобилей, но их расход топлива от 10 до 13, 14 литров отталкивает потенциальных пользователей. Также сейчас очень сложно найти их в хорошем состоянии, новые уже более 25 лет не выпускаю, а старые продаются на барахолках, просто в ужасном состоянии, приходится покупать две или еще три, чтобы собрать один.

Старые заменены на новые ДААЗ 2105-2107, эти карбюраторы имеют улучшенную систему по сравнению с предшественниками.У них есть еще одно малоизвестное название — Озон. Почему озон? Все просто, это самые экологически чистые карбюраторы, которые устанавливаются на классику в наше время. В целом у них неплохая система, но есть проблемы со второй камерой, она открывается не механически, а с помощью пневмоклапана, в народе именуемого «груша». А когда карбюратор очень грязный или нерегулируемый, его открытие происходит поздно или не происходит вовсе, из-за чего падает мощность, снижается максимальная скорость и машина начинает дергаться на высоких оборотах.Эти карбюраторы достаточно экономичны, расход около 7-10 литров и при этом обладают хорошими динамическими качествами.

Выбор карбюратора для «классики»

Если вы любитель драйва и хотите большего, чем дает вам штатная система, то карбюратор DAAZ 21053, произведенный по лицензии французской компании Solex, может вам подойти. . Этот карбюратор самый экономичный и обеспечивающий лучшую динамику для классических двигателей, но найти его в продаже достаточно сложно, о его существовании знают далеко не все продавцы.В нем использована конструкция, принципиально отличающаяся от конструкций предыдущих моделей DAAZ. Здесь применена система возврата топлива, есть способ возврата излишков бензина в бак, это позволяет сэкономить около 500-700 грамм топлива на 100 км пути.

В зависимости от модели может быть много вспомогательных электронных систем, таких как: система холостого хода, регулируемая электроклапаном, система автоматического всасывания и другие. Но большинство из них установлено на экспортных моделях, в основном мы находим только систему холостого хода с электроклапаном.Кстати, может доставить массу проблем, в этом карбюраторе очень маленькие каналы для топлива и воздуха, и они часто забиваются, если вовремя не прочистить, первое, что начинает плохо работать — это холостая система. Этот карбюратор потребляет около 6-9 литров топлива при нормальной езде, обеспечивая при этом лучшую динамику всех представленных выше агрегатов, кроме Weber-s. Если вы хотите получить максимальную отдачу от двигателя, но не беспокоитесь о дополнительных деталях настроек карбюратора, то выбирайте его смело.

Ну, я перечислил вам все стандартные карбюраторы, которые устанавливаются на классику без переделок, просто нужно помнить, что если вы покупаете карбюратор, вам нужно подбирать его по объему двигателя вашего автомобиля. Даже если у вас в руках оказался хороший карбюратор, но рассчитанный на другую кубатуру, то с помощью мастера вы сможете поменять в нем форсунки и настроить под свои нужды.

Но не думайте, что выбор установки карбюратора заканчивается на этом списке.Если вы хотите получить от автомобиля еще больше и у вас есть хороший главный карбюратор или вы можете настроить их самостоятельно, вы можете обратить свое внимание на еще два типа карбюраторов, Solex 21073 и Solex 21083:

, первый рассчитан на объем объемом 1,7 куб. сантиметра (для двигателя Нива) отличается от 21053 тем, что в нем больше каналов и больше жиклеров. После его установки вы получите еще больше динамики, но расход топлива составит 9-12 литров на 100 км. Так что, если вам нужна большая динамика и в то же время есть деньги, чтобы оплачивать дополнительные расходы, вы можете выбрать это.
второй (21083) предназначен для автомобилей ВАЗ 2108-09, и ставится на классический двигатель только с переделками, так как системы газораспределения для двигателей 01-07 и 08-09 разные. А если установить карбюратор как есть, то на оборотах около 4000 тысяч скорость всасываемого воздуха может приближаться к сверхзвуковой, что недопустимо, двигатель просто не разгоняется дальше. Если вы хотите его установить, вам придется просверлить диффузоры 1 и 2 камеры на больший размер, и поставить несколько больших жиклеров.Все эти переделки стоит делать только в том случае, если вы искренний ценитель классики, так как они довольно трудоемкие. Цена переделки — расход меньше 21053, прибавка в динамике даже больше 21073.
Можно сказать и больше, есть однокамерные и двухкамерные карбюраторы импортных фирм, но они в первую очередь дорогие, а во-первых. На втором месте они не всегда обеспечивают лучшую динамику и экономию, чем перечисленные выше. Так что здесь вам решать, что выбрать и как кататься.

Если вы являетесь владельцем модели ВАЗ (от 2101 до 2107), то наверняка не раз задавались вопросом, как повысить динамику автомобиля или как уменьшить количество потребляемого вами топлива. Эти два параметра зависят от того, какой карбюратор установлен на автомобиле, насколько он настроен и подходит ли вообще для регулировок. Итак, если это устройство не подходит или вы просто хотите приобрести новое, то знайте, что их много. Каждый рассчитан на какие-то конкретные условия (экологичность, динамика, экономичность) и рассчитан на кубатуру двигателя.

Какие карбюраторы ставят на ВАЗ 2101-2107?

Самые первые автомобили оснащались карбюраторами ДААЗ 2103, 2101, 2106, которые производились по лицензии на Дмитриевском автозаводе. Лицензия была получена от французской компании Weber, поэтому некоторые назывались Weber, а другие DAAZ, оба названия правильные. На сегодняшний день они остаются наиболее предпочтительными, так как их конструкция проста, при этом они обеспечивают отличную динамику для автомобилей, но расход топлива у них колеблется от 10 до 13,14 литров, что отталкивает потенциальных покупателей.Сейчас найти их в хорошем состоянии непросто, новые не производятся более двадцати пяти лет, а старые продаются на барахолках просто в ужасном состоянии, поэтому чтобы собрать один, нужно покупать еще два или три.
Сегодня старые заменены на совершенно новые ДААЗ 2105-2107. У них более совершенная система по сравнению с их предшественниками. У них есть другое название — Озон. Почему именно озон? Все просто — это, пожалуй, самые экологически чистые устройства, которые устанавливаются на классику.У них хорошая система, но иногда возникают небольшие проблемы со второй камерой, которая открывается не механически, а с помощью пневмоклапана, в народе называемого «груша». А при сильном загрязнении карбюратора ВАЗ 2107 открытие его вообще не происходит или происходит поздно, из-за чего снижается максимальная скорость, падает мощность и машина начинает дергаться на высоких оборотах. Эти устройства достаточно экономичны, так как расход составляет порядка 7-10 литров, и при этом обеспечивают отличные динамические качества.Стоимость такого карбюратора на ВАЗ 2107 вполне приемлема.

Выбор карбюратора для «классики»

Если вы хотите большего, чем предоставляет обычная система, то вам подойдет карбюратор ДААЗ 21053, который производится по лицензии французской компании Solex. Это устройство наиболее экономично и обеспечивает лучшую для двигателей динамику, но его сложно найти в продаже, о его существовании даже знают не все. В нем использована конструкция, принципиально отличная от конструкции предыдущих моделей DAAZ.Здесь применена система возврата топлива, есть выход, через который излишки бензина снова возвращаются в бак, это дает возможность сэкономить около 500-700 г топлива на 100 км пути.
В зависимости от модели существует множество вспомогательных систем — например, автоматическое всасывание, система холостого хода, которая регулируется электроклапаном и т. Д. Но большинство из них установлено на экспортных моделях, у нас есть только система холостого хода с электроклапаном. . Это может доставить немало проблем, потому что в этом карбюраторе есть небольшие каналы для воздуха и топлива, и они часто забиваются; если их вовремя не убрать, простаивающая система начинает плохо работать.
Этот агрегат потребляет около 6-9 литров топлива, обеспечивая при этом лучшую динамику из всех вышеперечисленных агрегатов.
Ну, мы упомянули все стандартные модели, которые устанавливаются на классику без переделок, просто нужно помнить, что если вы решили покупать карбюратор на ВАЗ 2107, то нужно подбирать его под объем двигателя автомобиля. Даже если у вас в руках есть хороший агрегат, но рассчитанный на другую кубатуру, то вы можете попросить мастера поменять в нем форсунки и отрегулировать его так, как вам нужно.
Если вы хотите получить от своего автомобиля еще больше и не знаете, какой карбюратор лучше поставить на ВАЗ 2107, то можете обратить внимание на агрегаты Solex 21083 и Solex 21073:
1. Последний рассчитан на объем 1,7 куб. После его установки топливо будет расходовать 9-12 литров на 100 км, но вы получите еще больше динамики. №
2. Солекс 21083 предназначен для автомобилей ВАЗ 2108-09, и ставится на обычные двигатели только с переделками, так как системы газораспределения различаются. Цена переделки — прибавка в динамике, расход меньше 21053.
Так какой карбюратор лучше поставить на ВАЗ 2101? Есть двухкамерные и однокамерные агрегаты зарубежных фирм, но они слишком дороги и не всегда дают хорошую динамику и экономичность, чем перечисленные выше. Так что здесь вам решать, что выбрать и как водить машину.

Вопрос: (08.11.10)

Посоветуйте, какой карбюратор можно поставить на ВАЗ-2107 (объем 1500, двигатель 2103) и какой карбюратор АТ 7010-007С?

На автомобиль ВАЗ-2107 1,5л.Возможна установка карбюраторов 2107-1107010 / -20, 21053-1107010-20. Производитель карбюраторов AT 7010-007C — чешская компания Auto Technologies Group. Мы не знаем о качестве их продукции.

Вопрос: (13.08.10)

У меня ВАЗ 2101 объемом 1.2. Можно ли поставить карбюратор 2107-20 и что нужно для его доработки?

Можно, доработать карбюратор не нужно, достаточно поставить плюс на соленоидный клапан.

Вопрос: (14.08.10)

Хочу установить Солекс на ВАЗ 2107 1.5л. Что лучше выбрать? А что для этого нужно?

Карбюратор 21053-1107010-20. Потребуются оригинальные детали привода дроссельной заслонки от Нивы ВАЗ 21213 и более длинный (на 100мм длиннее штатного) трос управления воздушной заслонкой. Подключите электромагнитный клапан к катушке зажигания «+».

Вопрос: (15.08.10)

У меня ВАЗ 21053, объемом 1,5 л. Хочу заменить карбюратор. Слышал, что «Солекс» 2108 (21083) лучше других и, поставив его, можно улучшить работу двигателя.Подскажите пожалуйста, какой карбюратор я могу поставить и как будет реакция дроссельной заслонки, расход топлива и т. Д.

Вопрос: (15.08.10)

Карбюратор 21053 -…- 20. Нигде не найду в продаже вторичную жидкостную камеру вторичной камеры больше 165 с типом эмульсионной трубки ZC. Что-нибудь изменится, если вместо него поставить ХВЖ 165 с эмульсионной трубкой 23 типа?

Ваш карбюратор оборудован камерой 165 HVG II с эмульсионной трубкой ZC.Следующий меньший размер 155 с трубкой ZC (21081-1107340-10) установлен во второй камере карбюраторов 21041-107010. При установке в карбюратор ГВЖ II камеры 165 с эмульсионной трубкой 23 произойдет истощение и, как следствие, ухудшение ходовых качеств. При установке камеры HVG II на 155ZC увеличится расход топлива при движении на высоких скоростях (> 100 км / ч).

Вопрос: (15.08.10)

То, что сейчас ставится на гидроусилитель тормозов и главный тормозной цилиндр на ВАЗ 21214М (не случайно это 21214-3510006) Просто хвала, тормоза намного лучше стальных на 21214М.

Изделие 21214-3510006 «Вакуумный усилитель тормозов с главным цилиндром» производства ОАО «ДААЗ» г. Димитровграда устанавливается на автомобиль ВАЗ 21214М.

Вопрос: (17.08.10)

У меня ВАЗ 21213 НИВА тайга с двигателем 1700 и карбюратором Солекс. После промывки и регулировки карбюратора машина разгонялась с места, ехала быстро и очень легко. Расход бензина был крайне низким. Через короткое время разгон стал медленным, увеличился и расход бензина.Какова причина? На машине стоит СОЛЕКС 21073-1107010.

Карбюратор снова придется разбирать и чистить. Будьте осторожны при установке корпуса воздушного фильтра; почему-то многие не протирают изнутри и грязь, которая была перед воздушным фильтром, беспрепятственно забивает карбюратор.

Вопрос: (17.08.10)

Возможна ли установка пускового устройства на карбюратор ДААЗ 2153-1107010-20 от карбюратора ДААЗ 21083-1107010-31 с полуавтоматическим пусковым устройством.

Теоретически да, но практически невозможно, потому что большое количество деталей необходимо заменять и настраивать на заводе.

Вопрос: (17.08.10)

Не могу отрегулировать холостой ход. У меня карбюратор OZONE, с полностью закрученными винтами качества и количества, мотор продолжает работать примерно на 1000 оборотах. Когда эти винты откручиваются, обороты увеличиваются еще больше. Проемы новые. Подскажите пожалуйста в чем может быть причина?

Возможные причины:
1.Электромагнитный клапан не полностью обернут; Подтянуть надо (не сильно!).
2. Нарушена утечка 1 и возможно 2 камер. Ставить согласно рекомендациям, см. Ответ на вопрос № 948 от 06.07.10.

Вопрос: (17.08.10)

Почему в карбюраторе проседает средний газ?

Причин может быть множество и не обязательно связанных с карбюратором. Истинную причину установить очень сложно. Рекомендуем обращаться на СТО.

Вопрос: (26.08.10)

У меня БМВ с карбюраторным двигателем М10 1,6 л. На нем установлен карбюратор Солекс 21073, взамен изношенный родной. Показатели отличные как по тяге, так и по расходу, но возник вопрос, можно ли турбонаддувить карбюраторный двигатель (по данным впрыска море, а карбюратора практически нет). Будет ли необходимость менять жиклеры карбюратора с небольшим наддувом (не более 1,5 бар).

Теоретически не требуется.

Вопрос: (26.08.10)

Можно ли в карбюратор ДААЗ 2107 установить электромагнитный соленоид вместо пневмоклапана, подключить провод от пневмоклапана к электромагнитному клапану?

Электромагнитный клапан на карбюраторе 2107 при работе в качестве исполнительного элемента EPHX прослужит не более 3000 км. В этом случае после принудительного холостого хода возможен глохнет и потребуется изменить пороги срабатывания БЭМ.

Вопрос: (26.08.10)

Можно ли у вас приобрести электроусилитель руля, учитывая, что я живу в Беларуси, могу ли я установить его на ВАЗ 2109 1989 года выпуска. Может быть, у вас есть дилеры или торговые представители в Беларуси.

Электроусилитель руля ОАО «ДААЗ» не производит.

Вопрос: (26.08.10)

Хочу поставить новый карб на ВАЗ 21011 взамен СОЛЕКС 83, кушает много. Что посоветуете?

Вопрос: (27.08.10)

У меня два вопроса.
1) На карбюраторе 2103-1107010-01 штатная форсунка 1-й камеры имеет маркировку 4. Как изменится расход топлива, если вместо вставки: а)? 3,5 без штифта; б)? 3.5 со шпилькой.
2) Я правильно понимаю, что для того, чтобы использовать 2107-1107010-10 для двигателя ВАЗ-2103 со старым распределителем зажигания вместо 2107-1107010-10, надо ли заменить форсунки 1-й и 2-й камеры и заглушку насадка на пылесос?

При установке 3.5 расход топлива уменьшится, но появятся провалы, особенно при движении со скоростью 60 и более. Штифт не снижает и не увеличивает расход топлива, он только распределяет смесь по цилиндрам. Чтобы сделать 2107-1107010-10 из карбюратора 2107-1107010, необходимо установить разд. воздушный жиклер 190 и топливный жиклер гл 125. И воткните штуцер в вакуум.

Вопрос: (30.08.10)

Думаю поставить на ВАЗ-2103 карбюратор 21053-1107010. Предложение без индекса, с индексом «00», с индексом «20», есть даже индекс «62».В чем разница? Вроде на «20» электромагнитного клапана нет и, насколько я понимаю, ЭПЧ не делается. Вообще без индекса может продаваться? Или с индексом «00»? А с индексом «62» реально ли поставить на ВАЗ-2103, подключить все необходимые провода, но без изменения системы зажигания? И далее. Стоит ли «колдовать» жиклерами, если вы используете старый трамблер без вакуума?

Из перечисленного Вами ОАО «ДААЗ» производит только карбюратор 21053-1107010-20, в конструкцию которого обязательно входит ЭМС!

Карбюратор 21053-1107010-62 выпускался на экспорт, может работать только в связке с системой коррекции состава смеси (специальный электронный блок) по сигналу датчика кислорода.

Карбюратор 21053-1107010-20 можно использовать без переделки в автомобиле со старым распределителем зажигания (без вакуумного корректора.

Вопрос: (30.08.10)

Производит ли ваша компания карбюратор ДААЗ с переходником под номером 4178.1107005-30?

ОАО «ДААЗ» производит карбюратор 4178-1107010-30 для двигателя УМЗ объемом 3,0 л.

Вопрос: (31.08.10)

Приобретен двигатель 1.3 и установлен карбюратор 21083 на автомобиль Opel kadett-E, особых проблем с ним нет, за исключением плавающего холостого хода, разница 20-40 оборотов.Это нормально? Если нет, то назовите возможные причины. Двигатель после капремонта зажигание в норме, «утечки воздуха нет», на ходу вакуум в ниппеле вакуум-корректора нет, при снятии провода с электромагнитного клапана двигатель глохнет плавно, без скачков оборотов и подергивания.

Возможная причина — слишком бедная смесь. Попробуйте отрегулировать двадцатый с помощью газоанализатора, при необходимости (если не установлен на СО) выберите двадцатый топливный жиклер (на электромагнитном клапане), что позволяет иметь нормальный диапазон регулировки состава смеси.

Вопрос: (31.08.10)

Чем отличаются карбюраторы 21053-1107010 и 21053-1107010-20?

Карбюратор 21053-1107010 имеет худшие настройки и два ниппеля выбора нагнетания для системы рециркуляции.

Сегодня на дорогах часто можно встретить автомобили возрастом от 20, а то и 30 лет. В основном это классические модели ВАЗ. Владельцы этих старых автомобилей всячески поддерживают в них жизнь и добиваются оптимальных характеристик.Владельцы старых «Жигулей» хотят увеличить динамику автомобиля и снизить расход топлива. Вы можете это сделать, но все зависит от карбюратора. Давайте рассмотрим, какой карбюратор лучше поставить на ВАЗ-2106, чтобы получить результат. Эта задача вполне выполнима, несмотря на то, что замену устройства и его настройку водитель может выполнить самостоятельно. Если почитать отзывы водителей, заменявших штатный карбюратор, эффект довольно заметен.

Краткая история карбюраторов для ВАЗ

На первых классических моделях ВАЗ, которые представляли собой улучшенный итальянский Fiat, в паре с моторами для системы питания устанавливались устройства производства Дмитровского автоагрегатного завода.На производство этих карбюраторов была приобретена лицензия у французской компании Weber. Этим механизмам был присвоен индекс ДААЗ-2106 для модели ВАЗ Шесть. До сих пор такие карбюраторы в народе называют «ДААЗ» и «Вебер». Многие автовладельцы сейчас их активно эксплуатируют. Использование этих механизмов дает хорошие динамические характеристики. Эти карбюраторы имеют простую конструкцию без лишних конструктивных особенностей. Но у «Вебера» есть один довольно существенный минус — это огромные аппетиты.Эти модели давно не выпускаются, так как вместе с моделью ВАЗ-2105 все остальные «Жигули» оснащались продукцией «Озон». Ниже мы поговорим об этом более подробно.

«Озон»

Карбюратор «Озон» на ВАЗ-2106 — полностью отечественная разработка дмитровских инженеров. Он существенно отличается от французских механизмов как по конструкции, так и по эксплуатационным характеристикам. Такое название «Озон» (карбюратор) получил неспроста — в то время он считался самым экологически чистым.Владельцы положительно отзываются об этих устройствах. Но с ними иногда возникают различные проблемы. Для ВАЗ-2106 его цена от четырех тысяч рублей.

Озон и его проблемы

Иногда пневматическая заслонка вторичной камеры отказывается нормально работать.

Также есть проблемы с изношенной диафрагмой в системе принудительного холостого хода экономайзера. Если по каким-то причинам в механизм попала грязь или нарушены регулировки, вторая камера может вообще не открываться или открываться, но с серьезной задержкой.Это приводит к значительному снижению динамики. Пропадает мощность, снижается максимальная скорость автомобиля, двигатель работает нестабильно на высоких и средних оборотах. Несмотря на все ДААЗ-1107010, Озон выдает неплохие динамические характеристики при расходе топлива около семи литров на 100 км пути. Естественно, нужно постоянно следить и обслуживать устройство. Чтобы не загрязнять внутренние камеры, рекомендуется их периодически очищать. Б / у спец. Это химическое вещество продается в аэрозольных баллончиках.

Solex

Эти механизмы не менее популярны. Особой популярностью пользуется ДААЗ-21053. Также производится по лицензии. Этот карбюратор обладает хорошими динамическими характеристиками и экономичен. Это хорошее решение, если вам нужен карбюратор на шестерке. Конструктивно «Солекс» принципиально отличается от всех предыдущих устройств Дмитровского автоагрегатного завода. Солекс оборудован системой реверсивной подачи топлива.

С помощью этого решения газ может попасть обратно в бензобак автомобиля.Используя систему реверсивной подачи топлива, можно сэкономить до 400-800 граммов топлива на каждые сто километров. Некоторые версии Solex могут быть дополнены вспомогательными электронными системами. Среди них система холостого хода с возможностью регулировки с помощью электроклапана. Также встречается на экспортных моделях. В странах СНГ широкое распространение получила модель с электроприводом. В эксплуатации этот двухкамерный карбюратор оказался довольно сложным.

Каналы делают узкими и часто забиваются.Если устройство не обслуживается, то сначала в спам пошла простаивающая система, а затем и все остальные узлы. По расходу топлива Солекс на ВАЗ-2106 потреблял от 6 до 10 литров при движении в тихом режиме. По динамическим характеристикам агрегат уступает только более раннему Weber. При своевременной профилактике карбюратора Solex особых проблем не доставит.

Как выбрать карбюратор и что установить на ВАЗ-2106?

Любители модификации классических моделей от АвтоВАЗа и просто владельцы, желающие улучшить характеристики автомобиля, чаще всего выбирают Solex.Используйте модели ДААЗ-21083. Их установка на классические модели невозможна без существенных доработок.

Задумываясь, какой карбюратор лучше поставить на ВАЗ-2106, необходимо учитывать объем двигателя. Для агрегатов на 1,3 литра отлично подойдет версия ДААЗ-2018. Для двигателей объемом 1,6 л лучший выбор — ДААЗ-21083. Отличия двух моделей заключаются в диаметре поперечного сечения диффузоров, а также в размерах топливных и воздушных жиклеров.Если установить этот карбюратор как есть, то при оборотах, близких к 4 тысячам, скорость выпуска воздуха может достигать сверхзвуковой, что недопустимо. Но на ускорение это не повлияет. Необходимо увеличить диффузоры на первую и вторую камеру, установить другие форсунки. После этого расход топлива будет как у 21053, а динамика будет лучше, чем у 21073. Для автомобилей ВАЗ-2106 цена такого карбюратора будет около пяти тысяч рублей.

Особенности установки ДААЗ-2108, -21083

Для установки любой из этих моделей на «Классику» необходимо подготовить новый комплект прокладок, шланги системы подогрева карбюратора, тройник для подключения к топливная система, клапан и тяга на предатель акселератора.Чтобы получить от этой процедуры максимальный результат, желательно произвести замену зажигания. Лучше установить более технологичный, электронный. Контактное зажигание — это прошлый век. Система очень ненадежна и часто вызывает проблемы в работе. Установка бесконтактного электронного зажигания — одно из самых полезных улучшений для отечественных ВАЗов, в частности для шестерки.

Solex-21053

Эта модель имеет меньше проблем и не требует серьезной настройки, так как этот карбюратор модернизирован до классических моделей.Эти агрегаты хорошо работают с двигателями объемом 1,5 и 1,6 л. Это отличный выбор для тех, кто хотел бы получить от машины больше динамики.

Другие варианты

Но не думайте, что это все, что подходит для «Классики». Если задумываться, какой карбюратор лучше поставить на ВАЗ-2106, то вспоминаешь Солекс-21073. Он рассчитан на двигатели объемом 1,7 л — от 21053 отличается большими каналами и увеличенными жиклерами.

После его установки можно получить еще большую динамику, а расход топлива в этом случае составит 9-12 литров.И если расход и редкая профилактика карбюратора Солекс не пугают, то можно остановить свой выбор на нем.

Итого

Конечно, это далеко не все модели карбюраторов, которые можно устанавливать именно на ВАЗ-2106 и другие классические автомобили «Жигули». Есть много китайских устройств, а также устройств европейских и американских производителей. Доступны как однокамерные, так и двухкамерные модели. Но они отличаются высокой ценой и не всегда гарантируют высокие динамические характеристики и экономичность.Вы получите только одно из двух. Поэтому на вопрос, какой карбюратор лучше поставить на ВАЗ-2106, можно ответить так: лучше всего поставить отечественный прибор, один из вышеперечисленных. Отзывы автолюбителей рекомендуют ставить «Озон». Он из тех, кто при небольшом расходе топлива выдает максимальную динамику автомобилю.

Под моделями ВАЗ

Classic следует понимать автомобили от 2101 до 2107. Владельцы таких автомобилей с карбюратором часто прибегают к поиску более эффективных решений для улучшения динамических характеристик и / или снижения расхода топлива.И разгон, и КПД напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решит установить карбюратор стороннего производителя, то при выборе нужно учитывать ряд индивидуальных особенностей.

Родной карбюратор модели

Различные модели карбюраторов ориентированы на экологию, меньший расход или максимальную динамику автомобиля. Также были созданы карбюраторы для двигателей разного размера. Некоторые модели карбюраторов с одного силового агрегата легко могут быть установлены на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ / Weber

Карбюраторы ДААЗ 2101, 2103 и 2106 были произведены благодаря наличию лицензии Weber. По этой причине модели называются как карбюратор ДААЗ, так и карбюратор Вебера, но понимают одно и то же устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо относят большой расход топлива — от 10 до 14 литров на сотню километров.Еще одна потенциальная сложность сегодня — это практически полное отсутствие этих моделей даже в приемлемом рабочем состоянии.

Карбюратор озон

Модели ВАЗ 2105-2107 получили улучшенные карбюраторы ДААЗ. Эту модель карбюратора еще называют Озон. Карбюратор Озон получил свое название благодаря экологичности. Полнофункциональный и настроенный карбюратор Ozone позволяет снизить расход топлива с 7 до 10 литров газа на сотню километров по сравнению с Weber и способен обеспечить хорошую динамику.

Из минусов отмечу данную модель. Процесс активной эксплуатации приводит к ряду проблем со вторичной камерой. Открытие камеры происходит не механически, а благодаря пневмоклапану.

Если карбюратор Ozone загрязнен или нарушены его настройки, то 2-я камера может открываться с задержкой или оставаться полностью закрытой. Это приводит к заметной потере отдачи от силового агрегата, ухудшению динамики разгона, снижению максимальной скорости, нестабильной работе мотора на оборотах выше средних.

Не менее популярна модель карбюратора ДААЗ 21053, являющаяся лицензионной продукцией компании Solex. Карбюратор зарекомендовал себя как экономичное и в то же время динамичное решение при установке на двигатели «классика». По конструкции эта модель сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему возврата топлива (возврат). Благодаря этому решению лишний бензин возвращается в бензобак. Возврат позволяет сэкономить около 400-800 грамм бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь ряд вспомогательных электронных систем. К основным решениям можно отнести систему холостого хода с регулировкой с помощью электроклапана, автоматическую систему холодного пуска и т. Д. Подобные нововведения были обнаружены на экспортных версиях автомобиля. В СНГ был распространен карбюратор Solex с электроклапаном регулировки холостого хода.

Система в работе оказалась проблемной. В карбюраторах этого типа воздушные и топливные каналы узкие и быстро забиваются.Если карбюратор своевременно не обслуживать, то первой вышла из строя система холостого хода. Карбюратор Солекс потребляет от 6 до 10 литров топлива в тихом режиме. Что касается динамики, то она уступает только ранним разработкам Вебера.

Все вышеперечисленные карбюраторы ставятся на классические двигатели ВАЗ без доработок. Единственный нюанс при выборе — это выбор карбюратора относительно рабочего объема вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена форсунок, а также тщательная регулировка карбюратора.

Установка карбюратора нестандартная

Владельцы «классики» в некоторых случаях прибегают к установке на свои автомобили нештатных моделей карбюраторов. Такая установка потребует определенных переделок и последующей настройки. Речь идет о моделях карбюраторов Solex 21073 и Solex 21083.

Модель Solex 21073

Данная модель рассчитана на мотор объемом 1,7 литра и регулярно устанавливалась на силовой агрегат автомобиля Нива. Карбюратор Solex 21073 отличается от других большими каналами и жиклерами.Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет увеличить динамику, но расход топлива поднимается до уровня 9-12 литров на сотню.

Модель Solex 21083

Солекс 21083 ставился на ВАЗ 2108-09. Если ставить на двигатели «классики», то доработки потребуются. Газораспределительные системы двигателей 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что на оборотах около 4000 скорость подаваемого воздуха может дойти до звука, а двигатель дальше развиваться не получится.Для установки этой модели карбюратора необходимо просверлить диффузоры первичной и вторичной камеры для их расширения. Также нужно установить большие жиклеры. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика будет превышать показатели на 21073.

Подвести итог

Напоследок добавим, что есть модели карбюраторов иностранного производства. К минусам такого выбора можно отнести дороговизну, сложности в настройке и обслуживании, а также не всегда лучшую динамику и экономичность по сравнению с вышеперечисленными моделями карбюраторов DAAZ, Solex или Weber.

Карбюратор ваз 2107 дааз 1107010 установка. Как проверить сетчатый фильтр

Владельцы автомобилей

Classics часто сталкиваются с проблемами динамики и расхода топлива. Водители называют двигатель автомобиля сердцем, а карбюратор легко сравнить с сердечным клапаном. Это зависит от последней детали, и от ее правильной настройки зависят динамические характеристики. В этой статье мы узнаем, как работает карбюратор (ВАЗ 2107 ДААЗ). Мы также увидим, как это правильно регулировать.

Принципиальная конструкция деталей ДААЗ для классических моделей ВАЗ

Работа любого автомобильного двигателя внутреннего сгорания напрямую зависит от качества и количества смеси топлива и воздуха. Именно эту смесь готовит прямо карбюратор. Кроме того, это устройство равномерно распределяет смесь по камерам сгорания.

Карбюратор (ВАЗ 2107 ДААЗ) состоит из нескольких основных частей. Это диффузор, а также жиклер и поплавковая камера.

Типы устройств

Если на автомобиле установлен старый двигатель, то такие автомобили комплектуются карбюраторами ДААЗ 2107 — 1107010. Используется новая модель или модификация с новыми моторами и вакуумным корректором. Это модель ДААЗ 2107 1107010-20.

Данная продукция производится на Дмитровградском автоагрегатном заводе. Это предприятие уже много лет производит различное оборудование для классических моделей ВАЗ. Особое доверие у водителей заслужил ДААЗ 2107 (карбюраторный) как достаточно надежный.

Сложный и высокоточный прибор

Карбюратор — сложное устройство, состоящее из множества различных компонентов. Но комплектное устройство необходимо только тем, кто профессионально занимается настройкой и настройкой этих устройств.

Однако, несмотря на все сложности и большое количество деталей, давайте рассмотрим, как это устройство работает более конкретно.

Итак, какое устройство есть у карбюратора ДААЗ 2107 1107010? Это устройство состоит из поплавковой камеры, в которую топливо подается в ограниченном количестве.Доступ бензина перекрывается игольчатым клапаном, а также поплавком, который по внешнему виду напоминает бочонок. Бензин смешивается в специальной смесительной камере. Также карбюратор состоит из дроссельной заслонки и воздушной заслонки. Помимо них в состав устройства входят и жиклеры. Топливо распыляется из пистолета-распылителя. Одна из важных составляющих карбюратора — диффузоры. Они работают как сопла, создавая конфигурацию воздушного потока.

Карбюратор ДААЗ 2107: принцип работы

При поступлении топлива в поплавковую камеру объем топлива регулируется поплавком.Если он всплывет, игольчатый механизм заблокирует доступ бензина в камеру. Итак, камера в этом случае напоминает бачок унитаза. Здесь все так же. Но топливо подается не сразу. Сначала он проходит через специальный фильтр, чтобы очиститься.

Помимо бензина в камеры через воздушные жиклеры подается воздух, предварительно очищенный в воздушных фильтрах. Затем воздух с помощью специальных труб и колодцев образует смесь с бензином. Итак, получается так называемая эмульсия.

Но это еще не все. Перед попаданием в камеры сгорания с помощью распылителя смесь проходит через эконостат. Здесь смесь подвергается дополнительному обогащению.

Далее с помощью распылителей смесь поступает в диффузоры. Здесь происходит окончательное приготовление смеси. Карбюратор автомобиля ВАЗ 2107 (ДААЗ овского производства) сконструирован таким образом, что капли топлива в диффузорах втягиваются в высокоскоростной воздушный поток. Таким образом, топливовоздушная смесь попадает в центр камеры смешения.

Педаль газа на автомобилях ВАЗ регулирует положение дроссельной заслонки, которая предназначена для подачи смеси непосредственно на

Чем еще отличается карбюратор ДААЗ 2107? В его устройство входят жиклеры холостого хода. В этом режиме смесь забирается только из первой топливной камеры. Принцип и схема работы топливных камер активирует вторую камеру только при достижении двигателем рабочих температур. Камера II также включается, если вам нужно быстро набрать обороты и высокую скорость.

Отличия в модификациях

Как известно, в последних моделях ВАЗ 2107 и других модификациях установлен новый карбюратор ДААЗ 2107 1107010 20. Посмотрим, чем отличается данная модификация от старого карбюратора 1107010.

По информации специалистов АвтоВАЗа, эти две модификации базируются на одной модели. Здесь принципиальное различие между ними — это экономайзер на принудительный холостой ход. Модель 1107010 имеет ЭПЧ, а новая модификация этим блоком не оснащена.

Карбюратор ДААЗ 2107 20, хотя и не был оборудован экономайзером, но снабжен специальным жиклером для подачи топлива. Отличие в том, что здесь он регулируется с помощью электромагнитного запорного клапана. Итак, если зажигание выключено, то подача топлива прекращается.

Карбюратор ДААЗ 2107 1107010 — регулировка

Перед тем, как приступить к регулировке, необходимо выяснить, какая из двух модификаций установлена в вашем автомобиле. Так, если автомобиль оборудован вакуумным корректором зажигания, то ДВС автомобиля — последняя модель двигателей ВАЗ 2103 или 2106, а модификация карбюратора — новая.Если вы не нашли корректор вакуума, то перед вами карбюратор ДААЗ 2107 1107010.

Основные неисправности

Для проведения регулировки необходимо знать несколько типичных неисправностей. Поскольку этот узел отвечает за динамические характеристики, к поломкам можно отнести:

Проблемы при запуске двигателя, чихание двигателя.
Рывки, рывки, частые поломки педали акселератора.
Отсутствие возможностей разгона.
Рост расхода топлива.

Итак, если в процессе эксплуатации вашего автомобиля вам удалось устранить одну или несколько неисправностей из этого списка, то детали нуждаются в ремонте.

Необходимо знать, что максимальная регулировка карбюратора ДААЗ 2107 1107010 возможна только при снятом агрегате. Процесс не предполагает чистки устройства пушистой или шерстяной тканью. Кроме того, для очистки форсунок не нужны провода.

Во-первых, при саморегулировке нужно сначала снять крышку со сборки.Затем можно переходить к регулировке поплавковой камеры. Это удобно.

Регулировка поплавковой камеры

Поплавок имеет свободный ход. Ход должен составлять от 6,5 мм с одной стороны до 14 мм с другой стороны. Отрегулируйте обводку с помощью специального шаблона.

Если ваша камера имеет меньшее пространство, вам нужно немного согнуть язычок игольчатого клапана.

Теперь можно отрегулировать работу игольчатого клапана. Когда поплавок поднимается, в него поступает меньше топлива. Если дроссельная заслонка открывается, расход топлива увеличивается, и поплавок опускается.Чтобы отрегулировать поплавок с другой стороны, необходимо вернуть поплавок на максимум и проверить этот параметр по тому же шаблону. Если расстояние не 14 мм, то загните крепежный упор.

Настройка пусковой установки

Регулировка включает в себя процесс настройки пускового устройства. Для старых устройств он работает со скоростью 1500 об / мин. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, можно увидеть специальный канал. Если снять сборку и осмотреть ее сзади, можно увидеть воздуховод.

Для настройки сначала необходимо снять его. Затем нужно повернуть рычаг так, чтобы воздушная заслонка полностью закрылась. Далее переверните прибор, а затем замерьте зазоры между демпфером и стеной. Для нашего карбюратора зазор должен составлять 0,85 мм. Чтобы довести зазор до необходимого размера, необходимо согнуть тягу привода.

Далее необходимо отрегулировать зазор А. Найти его можно между стенкой канала и краем заслонки внизу. Итак, нужно закрыть заслонку и утопить спусковой крючок.В результате он откроется, и зазор должен составить от 5 до 5,4 мм. Для регулировки нужно повернуть регулировочный винт отверткой.

Регулировка холостого хода

Сначала убедитесь, что двигатель прогрет до рабочей температуры. Для регулировки необходимо повернуть регулировочный винт качества топливной смеси до максимума.

Теперь стоит подкрутить еще один качественный винт, чтобы прибавить еще оборотов.

Суть этих операций в том, что качество смеси минимальное, а частота вращения холостого хода колебалась от 850 до 900.Это самые оптимальные значения для карбюраторных двигателей автомобилей семейства «Классик». Обороты не следует делать больше или меньше этой величины, так как они будут считаться нестабильными и повлекут за собой повышенный износ деталей КШМ.

Мы рассмотрели несколько возможных способов регулировки, которые вы можете выполнить самостоятельно. Но если вы не уверены в своих действиях, лучше доверить свой ДААЗ 2107 (карбюратор от «семерки») специалисту, который в них хорошо разбирается.

Эффективность и надежность бензинового двигателя зависит от качества и количества поступающей в него топливовоздушной смеси, которую до появления инжекторных двигателей готовили с помощью специального устройства — карбюратора.Есть несколько типов карбюраторов, но в «классическом» ВАЗе использовался только один — «поплавковый». Перечень узлов и схема карбюратора ВАЗ 2107 аналогична для всех карбюраторных модификаций «семерки».

Компоненты карбюратора ВАЗ 2107

Карбюратор состоит из множества частей, но чтобы понять принцип его работы, его можно разделить на несколько функциональных компонентов:

Принцип работы карбюратора ВАЗ 2107

Топливный насос подает бензин из бака в поплавковую камеру.Перед тем как попасть в него, бензин проходит через сетчатый фильтр, предотвращающий засорение клапана и форсунок.

Дозировка топлива контролируется игольчатым клапаном, приводимым в движение поплавком, который всплывает, когда камера заполнена, и вызывает закрытие клапана.

Мощность и экономичность двигателя зависят от того, какое соотношение бензина и воздуха содержится в топливной смеси, поступающей в цилиндры. Для правильной дозировки необходимы чистые жиклеры и рабочие поверхности карбюратора, плавность хода и отсутствие люфтов в тягах, приводах и заслонках.Преимущество карбюратора перед современными системами впрыска — неприхотливость. Карбюраторный двигатель может работать даже на некачественном топливе, что может повредить систему впрыска.

Этот принцип работы, как и устройство карбюратора ВАЗ 2107 , актуален для всех моделей ВАЗ с карбюраторным двигателем.

Признаки неисправности карбюратора ВАЗ 2107

О наличии проблем в работе карбюратора можно судить по следующим проявлениям:

«Отказ» при нажатии на педаль газа, когда автомобиль продолжает движение на одна и та же скорость какое-то время или замедляется;
«Рывок» при нажатии на педаль газа, когда автомобиль начинает разгоняться, затем тормозит и снова разгоняется;
серия «рывков» или «провалов» при движении;
вялый разгон, потеря мощности;
повышенный расход топлива;
затрудненный запуск двигателя;
увеличены или уменьшены обороты холостого хода;
грубая работа или остановка двигателя на холостом ходу.

Схема карбюратора ВАЗ 2107 не так уж и сложна, поэтому ремонт и регулировку агрегата можно произвести своими руками.

Устранение неисправностей карбюратора ВАЗ 2107

Для восстановления работы карбюратора осмотрите состояние узлов и деталей, очистите их и отрегулируйте.

После разборки необходимо промыть все детали карбюратора и визуально проверить на наличие дефектов. Особое внимание следует уделять состоянию сетчатого фильтра и жиклеров, которые особенно подвержены засорению, что является наиболее частой причиной неисправности. Жиклеры карбюратора ВАЗ 2107 их лучше прочистить, продув сжатым воздухом.

После чистки нужно отрегулировать карбюратор:

Регулировка игольчатого клапана осуществляется загибом «язычка» кронштейна поплавка. При открытом клапане расстояние между крышкой и поплавком должно быть 15 мм, при закрытом клапане — 6-7 (в воздухе) и 1-2 (при погружении в камеру с бензином).
Для регулировки системы запуска достаточно снять воздушный фильтр.При расширении «всасывания» воздушная заслонка должна открываться на треть, а скорость должна быть в диапазоне 3200-3600 об / мин.
Скорость холостого хода следует регулировать при прогретом двигателе. Для начала нужно добиться максимальной скорости, проворачивая шнек на качество смеси. Затем, вращая винт количества, добейтесь оборотов двигателя в диапазоне 950-1050 об / мин. Наконец, используйте качественный винт, чтобы снизить скорость на 100 об / мин.

Теперь, зная устройство и принцип работы карбюратора ВАЗ 2107, можно при необходимости отрегулировать его работу.

Работа каждого автомобильного двигателя зависит от количества и качества топливовоздушной смеси, приготовленной специальным устройством, называемым карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределять ее по цилиндрам. Есть много способов смешать топливо с воздушным потоком. В «классике», куда входит карбюратор ВАЗ 2107, работает так называемый «поплавковый тип».

На автомобилях ВАЗ 2107 со старыми двигателями применяется карбюратор ДААЗ 2107-1107010, а на автомобилях с двигателями 2106 — ДААЗ 2107-1107010-10 (при отсутствии вакуумного корректора).Модификация ДААЗ 2107-1107010-20 используется на автомобилях с вакуумным корректором и новой «шестеркой». Их технические данные немного отличаются, что будет показано в таблице.

Технические характеристики таких карбюраторов известны давно, ниже мы их приведем. Их еще называют «калибровочными характеристиками» или количественными показателями эффективности.

ДААЗ — известное сокращение от Димитровградского автоагрегатного завода. Эксплуатация его карбюраторов и их установка на «классику» длится много лет и заслужила заслуженное доверие своей надежностью.

Карбюратор ВАЗ 2107 — сложное высокоточное устройство, состоящее из множества узлов. Обилие деталей заметно в любом рисунке. Его полное описание сложно и нужно только специалистам.

Внутреннее устройство карбюратора выглядит не менее сложным.

Но, несмотря на множество мелких деталей, схему и устройство карбюратора ВАЗ 2107 не очень сложно понять, если назвать самые важные детали и описать их функции:

поплавковая камера, в которую попадает бензин. поставляется в ограниченном количестве;
поплавок в форме бочонка и игольчатый клапан, перекрывающий доступ бензина;
смесительная камера или смесительная;
заслонки — дроссельные и воздушные;
каналы и жиклеры воздушные и топливные;
спрей;
, принцип действия которых — как сопла реактивного двигателя — создают конфигурацию воздушного потока;
ускорительный насос;

Количественные (калибровочные) данные, характеризующие карбюратор ВАЗ 2107, следующие:

Все технические данные взяты из официального руководства.Полные характеристики описываются уравнениями высшей математики и аэрогидродинамики.

Каков принцип работы карбюратора?

Бензин сначала подается в поплавковую камеру, его объем регулируется поплавком.

Когда он всплывает, игольчатый клапан срабатывает и закрывает доступ к топливу. В этом смысле поплавковая камера играет роль унитаза, и по этому параметру карбюратор 2107 не отличается от него. Перед подачей в него топливо еще раз фильтруется, проходя через сетку.

Затем поплавковая камера как донор отправляет бензин в две камеры (первую и вторую). Топливо проходит через два основных топливных жиклера. В камеры также поступает воздух, очищенный в воздушном фильтре, который может быть предварительно нагрет. На рисунке показана схема отверстий.

При этом через воздушные форсунки подается воздух, который смешивается с бензином в специальных эмульсионных колодцах и трубках. В результате образуется эмульсия, то есть смесь воздуха и бензина.На рисунке изображена поплавковая камера (в ней есть отвертка) и насадки.

Перед поступлением в опрыскиватель топливная смесь проходит через эконостат. При максимальном развитии мощности дополнительно обогащается топливно-воздушная эмульсия.

Далее смесь через специальные форсунки попадает в диффузоры, которые готовят конечную смесь, «отрывая» капли топлива и увлекая их высокоскоростным воздушным потоком, доставляя смесь точно в центр смесительной камеры.Это их работа. На снимке диффузоры 1 и 2 камеры.

Дроссельная заслонка, управляемая педалью газа, подает готовую качественную смесь прямо в цилиндры.

Имеется «холостая» жиклерная система, в которой топливо забирается только из первой камеры. Схема работы камер предусматривает включение второй камеры при хорошем прогреве агрегата на полную мощность. Работа второй камеры полностью проявляется при обгонах на большой скорости.

Эффективная работа карбюратора зависит от чистоты жиклеров, чистоты всех рабочих поверхностей, плавности и равномерности движения всех приводов и штоков. Карбюратор 2107 в этом смысле не такой привередливый и капризный, как современные импортные аналоги, даже работает на не очень качественном бензине.

Функциональным назначением карбюратора в целом и модели Озон, устанавливаемой на ВАЗ седьмой модели, в частности, является приготовление горючей смеси (воздух плюс автомобильное топливо) и дозированная подача ее в камеру сгорания силового агрегата. агрегат цилиндров.Регулирование количества автомобильного топлива, впрыскиваемого в воздушный поток, — довольно важная функция, которая определяет оптимальные режимы работы автомобильного двигателя, его длительные межремонтные и эксплуатационные периоды.

Конструкция карбюратора «Озон»

Карбюратор «Озон», об устройстве которого пойдет речь ниже, является заводским вариантом оснащения седьмой модели автомобилей Волжского автозавода. Основой конструкции этой модели карбюратора, созданной в 1979 году, послужило изделие «Weber», разработанное итальянскими автопроизводителями.Однако по сравнению с ним «Озон» значительно улучшил такие важные показатели эффективности, как эффективность и минимизация уровня токсичности газов, выбрасываемых в атмосферу.

Карбюраторы «Озон» первого поколения (1979-1981 гг.) Оснащались приводом демпфера механического типа, позже замененным на пневматический.

Итак, карбюратор Озонэмульсии представляет собой двухкамерное изделие, характеризующееся следующими конструктивными особенностями:

Конструктивные элементы карбюратора Озон заключены в массивный металлический корпус, отличающийся повышенным уровнем прочности, который сводит к минимуму влияние деформационных воздействий, перепадов температур и механических повреждений.

Сплошной диаметр топливных жиклеров обеспечивает стабильную работу изделия даже при использовании некачественного топлива и в сложных условиях эксплуатации. Одним из основных конструктивных недостатков карбюратора Озон является отсутствие экономайзера для режимов мощности, что является причиной его низких динамических характеристик и низкого КПД.

Принцип работы карбюраторов «Озон»

Принцип работы карбюратора производства Димитровградского автоагрегатного завода (ДААЗ) можно описать следующими положениями:

Видео — Регулировка своими руками карбюратора Озон

Работы по регулировке карбюратора Озон проводятся не только при его (карбюраторе) некорректной работе, но и при проведении ремонтных мероприятий, предполагающих замену некоторых элементов этого агрегата.Рассмотрим подробнее список настроек, которые являются обязательным продолжением ремонтно-восстановительных работ.

Замена штока с диафрагмой или привода заслонки (дросселя) второй камеры требует регулировки пневмопривода.

После замены элементов пускового устройства настраивается.

Причиной настройки системы «холостой ход», наряду с неисправностями силового агрегата, является подготовка автомобиля к техническому осмотру.

Замена поплавкового или игольчатого клапана требует регулировки уровня топлива в камере (поплавок).

Владельцы классических автомобилей часто сталкиваются с проблемами динамики и расхода топлива. Водители называют двигатель автомобиля сердцем, а карбюратор легко сравнить с сердечным клапаном. Это зависит от последней детали, и от ее правильной настройки зависят динамические характеристики. В этой статье мы узнаем, как работает карбюратор (ВАЗ 2107 ДААЗ). Мы также увидим, как это правильно регулировать.

Принципиальная конструкция деталей ДААЗ для классических моделей ВАЗ

Типы устройств

Сложный и высокоточный прибор

Карбюратор — сложное устройство, состоящее из множества различных компонентов. Но комплектное устройство необходимо только тем, кто профессионально занимается настройкой и настройкой этих устройств.

Итак, какое устройство есть у карбюратора ДААЗ 2107 1107010? Это устройство состоит из поплавковой камеры, в которую топливо подается в ограниченном количестве.Доступ бензина перекрывается игольчатым клапаном, а также поплавком, который по внешнему виду напоминает бочонок. Бензин смешивается в специальной смесительной камере. Также карбюратор состоит из дроссельной заслонки и воздушной заслонки. Помимо них в состав устройства входят и жиклеры. Топливо распыляется из пистолета-распылителя. Одна из важных составляющих карбюратора — диффузоры. Они работают как сопла, создавая конфигурацию воздушного потока.

Карбюратор ДААЗ 2107: принцип работы

Что еще особенного в карбюраторе ДААЗ 2107? В его устройство входят жиклеры холостого хода. В этом режиме смесь забирается только из первой топливной камеры. Принцип и схема работы топливных камер активирует вторую камеру только при достижении двигателем рабочих температур. Камера II также включается, если вам нужно быстро набрать обороты и высокую скорость.

Отличия в модификациях

По информации специалистов АвтоВАЗа, эти две модификации базируются на одной модели. Здесь принципиальное различие между ними — это экономайзер на принудительный холостой ход. Модель 1107010 имеет ЭПЧ, а новая модификация этим блоком не оснащена.

Карбюратор ДААЗ 2107 20, хотя и не был оборудован экономайзером, но снабжен специальным жиклером для подачи топлива. Отличие в том, что здесь он регулируется посредством электромагнитного. Итак, если зажигание выключено, то подача топлива прекращается.

Карбюратор ДААЗ 2107 1107010 — регулировка

Перед тем, как приступить к регулировке, необходимо выяснить, какая из двух модификаций установлена в вашем автомобиле. Так, если автомобиль оборудован вакуумным корректором зажигания, то ДВС автомобиля — последняя модель двигателей ВАЗ 2103 или 2106, а модификация карбюратора — новая.Если вы не нашли корректор вакуума, то перед вами карбюратор ДААЗ 2107 1107010.

Основные неисправности

Проблемы при запуске двигателя, чихание двигателя.
Рывки, рывки, частые поломки педали акселератора.
Отсутствие возможностей разгона.
Рост расхода топлива.

Регулировка поплавковой камеры

Если ваша камера имеет меньшее пространство, вам нужно немного согнуть язычок игольчатого клапана.

Настройка пусковой установки

Регулировка холостого хода

Теперь стоит подкрутить еще один качественный винт, чтобы прибавить еще оборотов.

Суть этих операций в том, что качество смеси минимальное, а частота вращения холостого хода колебалась от 850 до 900.Это самые оптимальные значения для автомобилей семейства «Классика». Обороты не следует делать больше или меньше этой величины, так как они будут считаться нестабильными и повлекут за собой повышенный износ деталей КШМ.

Мы рассмотрели несколько возможных способов регулировки, которые вы можете выполнить самостоятельно. Но если вы не уверены в своих действиях, лучше доверить свой ДААЗ 2107 (карбюратор от «семерки») специалисту, который в них хорошо разбирается.

Система питания ВАЗ 2107 практически не отличается от всех заднеприводных автомобилей ВАЗ.Единственное исключение — карбюратор, который был переработан и дополнен новыми, более совершенными системами, о которых мы сегодня и поговорим. Фактически, это тот же Weber 1967 года выпуска, который был установлен на Fiat 124.

Карбюратор ВАЗ 2107 и схема устройства

Прежде чем говорить об изменениях конструкции, познакомимся с устройством карбюратора. Мы показали его схему на фото, при желании вы можете разобраться в ней, а подробное и подробное описание устройства и принципа работы интересно только специалистам, поэтому остановимся только на основных понятиях, связанных с карбюратором. .

Карбюратор штатный ВАЗ 2107 типа «Озон» эмульсионного типа с падающим потоком топливовоздушной смеси. В конструкции две камеры — первичная и вторичная. На низких оборотах карбюратор использует только первичную камеру, которая оснащена рядом систем, работа которых направлена на стабилизацию работы двигателя и оптимальную подачу топлива. Основные системы карбюратора Озон:

Теперь кратко рассмотрим особенности каждой из представленных систем, чтобы понять, как устройство работает в целом.

Основным рабочим органом этого устройства является воздушная заслонка, регулирующая подачу воздуха в карбюратор. Заслонка расположена только на первичной камере и приводится в движение тросом, управляемым из салона механическим способом. Всасывание — это пусковое устройство.

Для чего это нужно? При запуске двигателя карбюратор не всегда может обеспечить правильное соотношение воздуха и бензина для запуска. Это связано со многими факторами, но, чтобы долго не обессоливать, приведем простой пример.В холодное время года летучесть топлива значительно снижается, а при запуске двигателя требуется повышенное содержание бензина в смеси, т.н. богатая смесь. Закрыв воздушную заслонку рукояткой всасывания, мы тем самым увеличиваем количество бензина в смеси, обогащаем смесь.

Чтобы не переполнять свечи излишним количеством смеси, воздушная заслонка соединяется с дроссельной заслонкой и открывает ее на 0,7 мм. Этот разрыв называется стартовым.Как только двигатель начинает «набирать обороты», создается разрежение, которое передается воздуху через дроссельную заслонку. Делается это через вакуумную диафрагму, степень открытия заслонки регулируется соответствующим винтом.

CXX обеспечивает нормальную работу двигателя при закрытой дроссельной заслонке, когда мы не касаемся педали газа. Это довольно сложная система, и чтобы не превратить наш обзор в псевдонаучную диссертацию, скажем так, что двигатель работает полностью автономно на холостом ходу.То есть это карбюратор в карбюраторе. CXX забирает топливо непосредственно из поплавковой камеры и смешивает его с воздухом в эмульсионной трубке или в скважине.

Вся настройка CXX сводится к регулировке тремя винтами

винт качества смеси, отвечающий за соотношение воздуха и бензина на холостом ходу; при вкручивании делаем смесь беднее, а при откручивании — богаче;
винт количества смеси влияет на холостой ход и регулирует только количество смеси, поступающей в камеру сгорания на холостом ходу;
стопорный винт дроссельной заслонки уравновешивает этот процесс.

Econostat

Econostat, несмотря на название, не имеет ничего общего с экономией, скорее, наоборот. Он служит для того, чтобы двигатель не испытывал недостатка в топливе на высоких оборотах, а соотношение топливо / воздух соответствовало оборотам. Для этого он забирает дополнительный бензин прямо из поплавковой камеры, минуя все системы, и отправляет его в топку. Таким образом, он обогащает смесь при высоких оборотах двигателя и повышенных нагрузках на двигатель.

Этот прибор нужен для того, чтобы в двигателе не появлялись провалы при резкой смене режима работы.Просто при резком нажатии на газ, пытаясь произвести впечатление на чемпиона мира по ралли, двигатель не всегда готов к такому повороту событий, а для резкого перехода в режим высоких оборотов ему просто не хватает топлива, ваше семь заглохнут, и над вами будут высмеивать, унижать и оскорблять.

Чтобы этого не произошло, в работу входит ускорительный насос, который с помощью форсунки подливает часть топлива к штатной, и двигатель справляется с резким переходом на высокие обороты.Короче так.

Это основные системы карбюратора ОЗОН, который устанавливается на все автомобили ВАЗ 2107. Есть некоторые конструктивные изменения, которые были внесены в ходе производства автомобиля, но они не носят глобального характера. Устройство достаточно надежное и подвержено различным регулировкам и настройкам, поэтому до сих пор пользуется популярностью и автомобилисты не спешат менять Озон на более современные модели карбюраторов. Не торопитесь и вы, относитесь к карбюратору бережно, тогда он проработает не один десяток лет.Не экономьте на бензине и удачи на дорогах!

1 — винт регулировки хода впускного клапана ускорительного насоса; 2 — крышка карбюратора; 3 — топливный жиклер переходной системы второй камеры; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер эконостата; 6 — топливный жиклер эконостата; 7 — главный воздушный жиклер второй камеры; 8 — жиклер эмульсии эконостата; 9 — пневмопривод дроссельной заслонки второй камеры; 10 — малый диффузор; 11 — жиклеры; 12 — нагнетательный клапан ускорительного насоса; 13 — ускорительный насос опрыскивателя; 14 — воздушная заслонка; 15 — главный воздушный жиклер первой камеры; 16 — струйное пусковое устройство; 17 — жиклер холостого хода; 18 — устройство автоматического пуска; 19 — электромагнитный клапан с холостым жиклером; 20 — игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер топливозаборник; 23 — поплавок; 24 — винт заводской регулировки системы холостого хода; 25 — главный топливный жиклер первой камеры; 26 — регулировочный винт качества рабочей смеси; 27 — регулировочный винт состава рабочей смеси; 28 — дроссельная заслонка первой камеры; 29 — корпус поплавковой камеры; 30 — дроссельная заслонка второй камеры; 31 — корпус дроссельной заслонки; 32 — эмульсионная трубка; 33 — главный топливный жиклер второй камеры; 34 — перепускной клапан ускорительного насоса; 35 — впускной клапан ускорительного насоса; 36 — рычаг привода ускорительного насоса.

Ваз 2106 карбюратор дааз 2107-1107010-20 устройство

Автомобиль ВАЗ-2106 в настоящее время комплектуется карбюратором «Озон» модели ДААЗ 2107-1107010-20. На автомобиле ВАЗ-21065 используется карбюратор ДААЗ 21053-1107010 (модель на базе семейства карбюраторов Solex).

Карбюратор «Озон» — эмульсионный, двухкамерный, с падающим потоком. Он имеет одну сбалансированную поплавковую камеру, две основные системы дозирования, устройство обогащения (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковый клапан устройство отвода картерных газов в дроссельное пространство, пневмопривод дроссельной заслонки второй камеры.Воздушная заслонка первой камеры управляется вручную тросовым приводом. После запуска двигателя заслонка автоматически открывается диафрагменным пусковым устройством под действием разрежения во впускном коллекторе. Карбюратор снабжен вакуумным отбором для управления регулятором угла опережения зажигания.

Из поплавковой камеры топливо течет через основные топливные форсунки (первую и вторую камеры) в эмульсионные колодцы и эмульсионные трубки, где оно смешивается с воздухом, подаваемым через главные воздушные форсунки. Эмульсия топлива / воздуха проходит через форсунки в малый и большой диффузоры карбюратора.

Топливный канал системы холостого хода закрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние запитанного клапана — открытый.

Система холостого хода всасывает топливо из эмульсионного колодца первой камеры.Топливо проходит через жиклер холостого хода, конструктивно интегрированный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через жиклер холостого хода и отверстия переходной системы первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие — жиклер, а другой — регулировочный винт, иначе называемый качественным винтом) подается в отверстие, закрытое иглой количественного винта, где дополнительно смешивается с воздух, а затем поступает во входной трубопровод через эмульсионное отверстие.Состав смеси регулируется винтом качества.

При частичном открытии дроссельных заслонок (до включения основной системы дозирования) топливовоздушная смесь поступает в камеры через переходные отверстия — по два в каждой камере.

Эконостат подает топливо прямо из поплавковой камеры в распылитель эконостата, который находится в диффузоре второй камеры. Эконостат включается на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускоряющий насос диафрагменного типа с механическим приводом от оси дроссельной заслонки первой камеры. Когда дроссельная заслонка внезапно открывается, часть топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос оборудован шаровыми кранами. Один обратный клапан расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при перекачке топлива диафрагмой.Другой клапан находится в опрыскивателе. Он открывается под давлением перекачиваемого топлива и закрывается под весом шара, как только прекращается подача топлива. Излишки топлива при перекачке стекают через байпасную форсунку обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра байпасного отверстия, профиля и длины регулировочной иглы в байпасном отверстии. Насос ускорителя не регулируется во время работы.

Пусковое устройство состоит из воздушной заслонки, рычага воздушной заслонки, телескопической тяги, тяги дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой.При оттягивании ручки привода («всасывания») от водительского сиденья воздушная заслонка закрывается, а дроссельная заслонка первой камеры открывается незначительно на 0,7–0,8 мм (пусковой зазор). При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается на диафрагму, которая через шток и шток открывает воздушную заслонку. Максимальное открытие заслонки регулируется стопорным винтом диафрагмы, расположенным под винтом крышки.

Регулировка и ремонт карбюратора ДААЗ 2107-1107010-20

ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора ВАЗ 2106, связанные с его частичной разборкой, а потому требующие чистоты и аккуратности, рекомендуем проводить на снятом карбюраторе.Перед тем, как разобрать карбюратор, удалите грязь с его внешней поверхности небольшой жесткой щеткой с захваченными волосками, смоченными бензином или керосином. Для этого удобно использовать аэрозольный баллончик «для промывки карбюратора» со специальным составом. Используемая тряпка должна быть чистой, без волокон и ниток.

Калибровочные данные карбюратора ВАЗ 2106

Параметры	Первая камера	Вторая камера
Диаметр, мм:
диффузор	22	25
смесительная камера	28	36
Главный топливный жиклер	1,12	1,5
главный воздушный жиклер	1,5	1,5
Жиклер холостого хода	0,5	0,6
жиклер холостого хода	1,7	0,7
топливный жиклер Econostat	—	1,5
econostat воздушный жиклер	—	1,2
форсунка эконостат эмульсии	—	1,5
триггер воздушной струи	0,7	—
дроссельная заслонка воздушная форсунка	1,5	1,2
Отверстия для распыления ускорительного насоса	0,4	—
обводной жиклер ускорительного насоса	0,4	—
Подача ускорительного насоса на 10 полных ходов, см 3	7 ± 25%	—
Номер калибровки форсунки для смеси	3,5	4,5
Номер калибровки эмульсионной трубки	F15	F15
Расстояние поплавка от крышки карбюратора с прокладкой, мм	6.5 ± 0,25
Зазоры у демпферов для регулировки пускового устройства, мм:
воздух	5,5 ± 0,25
дроссельная заслонка	0,9–1,0

Вопрос: (11.02.09)

У меня 21074 1,6 л, какой карбюратор поставить для экономии топлива при движении 90 км / ч?

Для данной модели автомобиля и двигателя выпускаются карбюраторы 2107-1107010 и 21053-1107010-20.

Вопрос: (11.04.09)

Мне досталась служебная машина ВАЗ2106, В-1.5. Расход бензина сейчас около 18 литров. Есть карбюратор ДААЗ2107-1107010-20. Топливный жиклер 1-107 / 2-130, (заменен предыдущим водителем), заменен от старого карбюратора того же 1-112 / 2-140, (для 150 пока не нашел), жиклеры — оба 150, в спрей ускорительного насоса нет запорного шарового крана вообще, поставил всю арматуру в сборе маркировку -40 от старого (проверял, дует в одну сторону).В остальном вроде бы все еще родное без переделок.

Подскажите, а как скажется разница диаметра топливного жиклера 2-й камеры не 150, а 140, и отсутствие запорной арматуры в форсунке ускорительного насоса?

Установленный во 2-й камере ГТЖ 140 вместо 150 вызовет снижение мощности двигателя и, как следствие, максимальную скорость. Ухудшится динамика автомобиля.

Отсутствие клапана в распылителе ускорительного насоса вызовет неисправность у / насоса и увеличение расхода топлива на нагрузочных режимах из-за вытекания топлива из распылителя у / насоса, если имеется достаточный вакуум для режимов нагрузки, чтобы д / помпа без клапана работает как эконостат.

Вопрос: (11.08.09)

Не могу найти в продаже карбюратор 21051. Возможна ли установка карбюратора 21053 на двигатель ВАЗ 21011 (1300 куб. См)? Нужно ли менять жиклеры, и если да, то какие?

Для удовлетворительной работы двигателя 21011 (1300 куб.см) возможна установка карбюратора 21053 вместо 21051 без замены жиклеров.

Вопрос: (11.09.09)

Недавно купил замок вашего производства на ВАЗ2109 (новая модель (2110) со встроенным реле, подключил вилку, автомат не реагировал.Подскажите, как можно переделать разъем замка (переставить провода), чтобы все работало (та 37.355.156.86)?

Для автомобилей семейства ВАЗ-2109 АО «ДААЗ» производит выключатель зажигания 2109-3704010-30;

Для автомобилей семейства ВАЗ-2110 ОАО «ДААЗ» выпускает выключатель зажигания 2110-3704010-30.

Эти переключатели зажигания не взаимозаменяемы, поэтому преобразование разъема переключателя зажигания 2110 в электрическую схему 2109 автомобиля невозможно.

Вопрос: (11.11.09)

Как изменится расход топлива при замене ОЗОНА на Солекс 21053 на УЗАМ 331.10 (1,5л). И какие жиклеры необходимо заменить, чтобы добиться меньшего расхода топлива по сравнению с OZONE, хотя бы не худшего отклика двигателя на дроссельную заслонку.

При установке карбюратора 21053 на двигатель УЗАМ 331.10 (1,5 л) можно попробовать заменить ГТЖ 1-й камеры «100» на «95», если это не приведет к ухудшению ходовых качеств. из машины.

Вопрос: (11.11.09)

При регулировке карбюратора 2105-1107010-20 обнаружил, что полностью откручен винт упора дроссельной заслонки 1-й камеры.Как мне это отрегулировать?

Затяните винт до касания рычага и поверните его еще на 1/4 оборота.

Вопрос: (11.11.09)

У меня карбюратор 21053 —- 20, двигатель 1600 КПП5 ст. G.P.4.1. Какие жиклеры лучше поставить? Продаем ремкомплекты только ГТЖ2 (102,5) 2к. (115) ГВЖ2 (150) 2к. (135) и почему такие разные значения. Например: 1 (100×150 и 115×135) 2 (107,5×140 и 110×165). Какой мне больше подходит?

В соответствии с действующей документацией корректировки должны быть: В 1-й камере 107.5 / 140. Во 2-й камере 110/165.

Вопрос: (13.11.09)

Если есть возможность, пришлите чертеж кольцевой форсунки количества винтов карбюратора ДААЗ 2107.

Извините, но чертежи деталей карбюратора являются собственностью компании и не могут быть переданы физическим лицам.

Вопрос: (14.11.09)

Ваши карбюраторы ДААЗ 21083 -…. идут в розницу отдельными упаковками или нет?

Карбюраторы, отправляемые в розничную сеть, упаковываются в индивидуальные полиэтиленовые пакеты и индивидуальные картонные коробки.

Вопрос: (17.11.09)

1. Подскажите, пожалуйста, можно ли на карбюраторе 2107-1107010-00 переделать пневмопривод дроссельной заслонки вторичной камеры в механический и как это сделать?

2. Немного переделали такой же карбюратор, т.е. убрали систему EPHH, заменили экономайзер на малый, поставили Эл. магнитный клапан. Машина стала «долго думать» при нажатии на педаль, можно ли как-то улучшить динамику?

Исключение системы EPHC не влияет на ходовые качества автомобиля, оно влияет только на токсичность выхлопных газов при выполнении так называемого ездового цикла при тестировании автомобиля в лаборатории.

При исключении пневмопривода 2-й камеры необходимо будет обогатить ГРС 2-й камеры или переходную систему 2-й камеры, т.е. установить соответствующие по расходу топливные жиклеры больших размеров. Например, вместо жиклера «60» в переходной системе 2-й камеры установить жиклер «75». Кроме того, на ведущий мост 2-й камеры необходимо установить соответствующий рычаг привода дроссельной заслонки. Доработка карбюратора увеличит расход топлива!

Вопрос: (21.11.09)

На днях купили у нас в городе карбюратор ДААЗ 4178-1107005-40 на машину Волга-3110, так как К-151 уже замучили.В магазине сказали, что этот карбюратор в регулировке не нуждается, поэтому я и сделал, но после установки ситуация не изменилась ….. Помогите, пришлите ссылку или файл по настройке и ремонту этого карбюратора (подробно).

Карбюратор 4178-1107010-40 продается как часть комплекта 4178-1107005-40 с прилагаемым «Руководством по эксплуатации». Информацию о карбюраторе смотрите на нашем сайте в соответствующем разделе.

Вопрос: (21.11.09)

Есть официальный карбюратор 2107 (спорт)? А есть ли большая разница между спортивным карбюратором и серийным карбюратором?

На карбюратор 2107 (спорт) документации нет.

Вопрос: (24.11.09)

У меня ВАЗ 2107, двигатель 1600, карбюратор 21083. Почему у меня большой расход топлива и что можно сделать для снижения расхода?

Установка карбюратора 21083 на двигатель классического автомобиля неизбежно приведет к повышенному расходу топлива. Для «классического» двигателя Vh = 1,6 л диффузор 1-й камеры карбюратора 21083 небольшой.

Установить карбюратор 2107-1107010 или 21053-1107010-20.

Вопрос: (25.11.09)

Расскажите о порядке и правилах установки бензонасоса на ВАЗ 21213 (НИВА).Машина глохнет. Прокачиваете вручную на бензонасосе 5-6 тактов и продолжаете до следующей прокачки. Что бы это могло быть?

Проверить исправность механического привода ТНВД от двигателя (выступ толкателя и его ход) в соответствии с руководством по эксплуатации и ремонту автомобиля.

Вопрос: (26.11.09)

Являюсь владельцем автомобиля ГАЗ-2410 с двигателем ЗМЗ-402.10, хотел бы знать:
1. Какой расход карбюратора на ГАЗ 4178-1107010-40 ЗМЗ-402… 2500
2. Какие данные были получены при тестировании на стандартном двигателе Ne, Me, Nmax, Mmax, ne, nmax или дайте ссылку на весь отчет об испытаниях
3. Сколько будет стоить
4. Будет ли это (карбюратор) подходит форсированный двигатель ЗМЗ-402.10 объемом до 2,88 с. Давление в цилиндре 11,4 + облегченные поршни, коленчатый вал и маховик. Головка блока цилиндров также притерта. Степень сжатия не измеряется
5. Уже в продаже
6. Можно ли получить или купить 3D модель (или чертежи) всего карбюратора для личного пользования?

1.Карбюратор 4178-1107010-40 выпускается серийно и продается в составе комплекта 4178-1107005-40, в который помимо карбюратора входят два кронштейна, возвратная пружина и шланг для вакуумного клапана датчика распределителя зажигания.

2. В ходе испытаний и сертификации результаты были аналогичны эталонному образцу карбюратора К-151э, то есть подтверждены паспортные данные двигателя и автомобиля.

3. Значения полученных параметров по двигателю можно запросить в ОАО «ЗМЗ».

4. Для форсированного двигателя габаритов карбюратора 4178-40 не хватает.

5. Конструкторская документация на карбюратор не продается.

Вопрос: (26.11.09)

Карбюратор 21041-1107010, двигатель 331.10 (1,5 л), БСЗ. Отказ при трогании с места и в других режимах вроде бы пока не откроется вторая камера (примерно более 50% хода педали), потом пропадает. Если выключить прогретый двигатель на несколько минут, а затем продолжить движение, то неисправности может не быть, или она может быть незначительной.На ходу «лечится» прикрытием воздушной заслонки («всасывание»), то есть смесь «бедная». Карбюратор отрегулирован (жиклеры штатные), УОЗ поставлено, регулятор вакуума рабочий.
1. Замена штатной системы зажигания на бесконтактную не дала никаких результатов. №
2. Выборочный подбор опрыскивателей TJ XX (35-45) и UN (35 / 40-45 / 45) — лишь незначительно меняет характер неисправности.
3. Замена ТЗ ГРС 1-й камеры на более «жирную» — отказа нет, эффекта «плавающего» тоже нет, хотя сейчас может быть просто незаметно, но думаю это не решение проблемы проблема (вопрос эффективности), но только временное решение.Поэтому нам нужна помощь специалистов, а не «дяди Вася». Подскажите, пожалуйста, в каком направлении еще можно «копать», т.к. мои варианты исчерпаны. А «плавающий» эффект неисправности только добавляет вопросов. Буду очень признателен за совет, как исправить эту проблему.

1. Проверить правильность регулировки х / ход:
— на х / ход не должно быть разрежения в трубке для вакуумного корректора;
— при снятии провода с электромагнитного клапана двигатель должен глохнуть плавно, сразу, без рывков и «скачков» оборотов.

2. Устранить возможные утечки воздуха в каналах ГРС карбюратора или под карбюратором.

3. Двигатель с повышенными механическими потерями требует более богатой смеси.

Вопрос: (27.11.09)

Есть такая болезнь — в сырую погоду при прогреве двигателя на всасывании (21074карб) двигатель ровно 2-3 минуты работает, потом начинает утроиться, вдвое. Приходится открывать дроссельную заслонку, т.к. прогревается, все приходит в норму, постепенно двигатель начинает нормально работать.В мороз и летом такого нет, только в сырую погоду осенью и весной. Электрика нормальная, т.к. заменил контактное зажигание на электронное (все новое). Тем более что я не единственный с такой мутностью, на это жалуются многие, даже некоторые владельцы иномарок. Что это может быть, что это за болезнь?

1. Проверить герметичность игольчатого клапана.

2. Проверьте правильность регулировки x / ход (желательно с помощью газоанализатора CO = 1… 1,5%). При работе на холодном участке в трубке вакуум-корректора не должно быть разрежения.

3. Проверить пусковые зазоры воздушной и дроссельной заслонок, герметичность диафрагмы пускового устройства и отсутствие заклинивания воздушного клапана.

Вопрос: (27.11.09)

(сейчас перебираю для дальнейшей эксплуатации) карбюратор 21083-1107010 на ВАЗ-21074 с двигателем 1.6. Проблемы следующие: — на ходу, когда 2-я заслонка еще не открылась, двигатель начинает колбасить.Это можно наблюдать, стоя на месте, немного задыхаясь. Поменял все мембраны, форсунки дают ровные струйки на заслонки как положено, остальное на номинале. Продувка компрессором не помогла. — Плохо заводится в холодную погоду, особенно зимой опасно. Зазор составляет 2,5 мм. Все настраивал специалист, которого мне посоветовали на нескольких СТО в городе, но ничего не помогло.

1. При установке карбюратора 21083 на двигатель классического автомобиля будет повышенный расход топлива из-за маленькой «21» вместо «23» диффузора 1-й камеры.

Если есть разрежение в трубке вакуумного корректора на х / ход, то расход топлива будет увеличиваться.

Проверить характеристику трамблера и техническое состояние двигателя.

Карбюратор 2107-1107010-20 эмульсионного типа, с падающим потоком. Дроссельная заслонка первой камеры смешения открывается от педали управления карбюратором в салоне автомобиля, клапан второй камеры открывается автоматически от пневмопривода.Карбюратор имеет уравновешенную поплавковую камеру, две основные системы дозирования, диафрагменное пусковое устройство, экономайзер (эконостат) с пневмоприводом, диафрагменный ускорительный насос с механическим приводом, переходную систему второй камеры, систему холостого хода с электромагнитным отключением. клапан, золотниковый клапан для отсоса картерных газов.

Основная дозирующая система первой камеры включает в себя основное топливное сопло 11, эмульсионный колодец с эмульсионной трубкой 13, основное воздушное сопло 3, малый диффузор 18 с распылителем 19 основной дозирующей системы и обеспечивает двигатель широкий диапазон эксплуатации.При нажатии на педаль управления карбюратором открывается дроссельная заслонка первой камеры, разрежение в форсунке увеличивается, топливо в эмульсионном колодце поднимается и при достижении верхнего ряда отверстий эмульсионной трубки 13 оно захватывается воздух, поступающий из эмульсионной трубки через основное воздушное сопло 3 и проходящий через распылитель и диффузор …

Основная дозирующая система второй камеры смешения, в отличие от первой, работает при пневматическом открытии дроссельной заслонки второй камеры.Верхняя полость 12 диафрагменного механизма соединена воздушными каналами 10 с узкой частью больших диффузоров первой и второй камер смешения через сопла 1 и 5 пневмопривода. При увеличении разрежения в крупных диффузорах и, как следствие, в соплах пневмопривода диафрагма, преодолевая усилие пружины, перемещает шток 8 вверх, воздействует на рычаг 6 и открывает дроссельную заслонку второй камеры. . В этот момент вступает в действие основная дозирующая система второй камеры.Топливо через форсунку основного топлива, эмульсионный колодец, затем вместе с воздухом из форсунки основного воздуха второй камеры поступает в форсунку и во вторую камеру смешения.

Пневматический привод более плавно включает основную систему дозирования второй камеры и избавляет от необходимости сильно обогащать горючую смесь по сравнению с карбюраторами с последовательным открытием дроссельных заслонок, что приводит к снижению токсичности выхлопных газов. Пневматический привод дроссельной заслонки второй камеры автоматически регулирует положение дроссельной заслонки из скоростного режима работы двигателя.При полностью открытом дроссельном клапане первой камеры, с увеличением нагрузки двигателя частота вращения коленчатого вала, а следовательно, и разрежение в камерах смешения уменьшается, заслонка второй камеры закрывается. Основной воздушный поток будет проходить через первую смесительную камеру, улучшая распыление топлива.

При резком отпускании педали управления дроссельная заслонка первой камеры закрывается и рычаг принудительно закрывает дроссельную заслонку второй камеры, предотвращая увеличение оборотов двигателя.

Возможность автоколебания механизма пневмопривода устраняется за счет соединения полости над диафрагмой с диффузорами как второй, так и первой камер.

На холостом ходу дроссельная заслонка 2 первой смесительной камеры закрыта; при этом переходные отверстия 3 системы холостого хода расположены над верхней кромкой демпфера. Воздушная заслонка полностью открыта. Вакуум из-под дроссельной заслонки 2 передается через отверстие 4 на топливный жиклер системы холостого хода.Под действием вакуума топливо, поступающее в эмульсионную яму 14, поднимается к жиклеру холостого топлива, частично смешивается с воздухом, поступающим через жиклер холостого воздуха 11, снова смешивается с воздухом, поступающим через отверстия 3, а затем через отверстие 4, регулируемое винтом 6 количество смеси поступает во впускной патрубок под дроссельной заслонкой. Уровень топлива в эмульсионном колодце снижается и становится меньше уровня топлива в поплавковой камере. Разница уровней создает давление, под действием которого в этом случае топливо подается из основного топливного сопла.Вакуум в небольшом диффузоре на сопле основной системы дозирования на холостом ходу незначителен, и топливо не течет через сопло.

При выключении зажигания питание отключается от электромагнитного запорного клапана, отверстие для жиклера холостого хода закрывается запорной иглой, и путь, по которому может течь топливо на холостом ходу, закрывается. Это гарантирует невозможность самопроизвольной работы двигателя.

Для регулирования частоты вращения коленчатого вала на холостом ходу карбюратор имеет регулировочный винт 6 количества смеси и регулировочный винт 7 качества (состава) смеси.В связи с действующими стандартами токсичности, ограничивающими максимально допустимое содержание окиси углерода (CO) на холостом ходу, регулирование частоты вращения двигателя должно выполняться на СТО в строгом соответствии с инструкциями производителя.

В дроссельных режимах в основном работает первая смесительная камера, что обеспечивает работу карбюратора в широком диапазоне. В этом случае необходимый состав обеспечивается совместной работой основной системы дозирования и системы холостого хода.Когда дроссельная заслонка первой камеры открывается, переходные отверстия 3 подвергаются воздействию вакуума и перестают работать как воздух. Через них начинает течь топливно-воздушная эмульсия. При дальнейшем открытии дроссельной заслонки разрежение в форсунке увеличивается, топливо в эмульсионном колодце начинает подниматься, при достижении верхнего ряда отверстия эмульсионной трубки оно улавливается воздухом, поступающим в эмульсионную трубку через магистральный воздух сопло основной системы дозирования и уносится в распылитель. С этого момента начинается совместная работа системы холостого хода и основной системы дозирования.

При полностью открытых дроссельных заслонках топливо интенсивно вытекает из форсунок 19 основных систем дозирования. Благодаря наличию воздушных форсунок 3 с большими проходными сечениями, а также большим проточным сечением каналов сопла 19 и каналов, соединяющих сопла с эмульсионными колодцами 12, вакуум в колодцах остается ниже, чем вакуумный. на выходах холостого хода и переходной системы. Следовательно, система холостого хода и переходная система работают, так как не происходит истощения топлива и смеси, однако количество топлива, подаваемого в двигатель на этих режимах через упомянутые системы, незначительно.

Вторая камера смешения работает аналогично первой, за исключением переходной системы, которая начинает работать только с момента, когда дроссельная заслонка второй камеры начинает открываться, так как выходы системы находятся выше верхнего края дроссельной заслонки при он находится в закрытом положении, и вакуум в них в этом случае не передается.

При полной нагрузке двигателя на режимах, близких к максимальным, дополнительно срабатывает эконостат, обогащающий горючую смесь.Из-за значительного разрежения в малом диффузоре второй камеры топливо поступает из поплавковой камеры через топливное сопло 5, смешивается с воздухом из сопла 4 в виде воздушно-топливной эмульсии, через эмульсионное сопло 1 оно поступает в форсунку эконостата, а затем в смесительную камеру карбюратора.

В режиме разгона для обогащения смеси служит ускорительный насос, который дополнительно впрыскивает топливо в воздушный поток, проходящий через карбюратор.Топливо поступает в рабочую полость из поплавковой камеры через впускной шаровой кран 11 и байпасное сопло 4. При резком открытии дроссельной заслонки кулачок 6 привода ускорительного насоса поворачивается и воздействует на рычаг 7, который сжимает установленную пружину. внутри телескопического стакана 9 рабочей диафрагмы 10. Пружина плавно перемещает диафрагму, обеспечивая длительный впрыск топлива. Когда диафрагма насоса движется по каналу 3 и далее через нагнетательный клапан и распылитель 2, она впрыскивается в первую смесительную камеру карбюратора.Кулачок 6 имеет специальный профиль, обеспечивающий двойной впрыск топлива.

Для надежного запуска холодного двигателя необходимо сильное обогащение горючей смеси из-за плохого качества смесеобразования, из-за низких температур деталей двигателя, топлива и воздуха и малых скоростей воздуха, проходящего через карбюратор.

Обогащение смеси осуществляется пусковым устройством, работающим следующим образом. При запуске двигателя ручку управления пусковым устройством необходимо тянуть на себя до упора.Нельзя одновременно прикасаться к педали дроссельной заслонки, чтобы избежать неконтролируемой избыточной подачи топлива в двигатель. Под действием тяги трехплечий рычаг 1 поворачивается против часовой стрелки, телескопическая штанга 9 через рычаг закрывает воздушную заслонку 2. Конец штанги 4, перемещаясь в пазах штанги 5 диафрагмы 6 пусковое устройство принимает крайнее левое положение, а шток 19, идя вниз, поворачивает рычаг 14, воздействующий на рычаг 11, и слегка открывает дроссельную заслонку первой камеры на необходимый угол.

Когда коленчатый вал двигателя проворачивается стартером, возникающий вакуум передается на отверстия системы холостого хода и через приоткрытую дроссельную заслонку на распылитель основной системы дозирования. Под действием этого вакуума топливо начинает быстро вытекать из отверстий системы холостого хода и форсунки. При этом вакуум передается по каналу в рабочую полость 8 диафрагмы 6, но еще не может преодолеть сопротивление возвратной пружины, и диафрагма остается неподвижной.При появлении устойчивых проблесков во впускном патрубке увеличивается разрежение, под действием которого диафрагма со штоком 5 втягивается и с помощью штанги 4 и рычага воздушной заслонки немного приоткрывается. Рычаг воздушной заслонки может поворачиваться в сторону закрытия за счет сжатия пружины в телескопической штанге 9. Крайнее втянутое положение диафрагмы 6 определяется регулировочным винтом 7.

Все элементы пускового устройства подобраны таким образом, чтобы воздушная заслонка открывалась и закрывалась автоматически при пуске и запуске для прогрева двигателя, предотвращая чрезмерное обогащение или обеднение горючей смеси.По мере прогрева двигателя заслонка полностью открывается, постепенно возвращая ручку управления пуском в исходное положение.

Пусковое устройство карбюратора обеспечивает успешный запуск исправного и правильно отрегулированного двигателя без предварительной подготовки при температуре до минус 25 ° С.

Устройство карбюратора ВАЗ 2107. Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Каждый автомобилист рано или поздно начинает задумываться о том, как устроен автомобиль, простое вождение становится неинтересным.Новички стремятся самостоятельно ремонтировать различные детали своих автомобилей. ВАЗ-2107 — идеальная первая машина. Многих интересуют вопросы регулировки карбюратора на этих машинах. Рассмотрим устройство карбюратора ВАЗ-2107 и способы его регулировки.

Как устроен карбюратор

На ВАЗ-2107 были установлены устройства нескольких типов. Это ДААЗ-2107 производства Озон и Солекс. До того, как модель сняли с производства, она комплектовалась продуктами Ozone. Рассмотрим устройство карбюратора ВАЗ-2107 ДААЗ.

Элемент состоит из поплавковой камеры и поплавка. Также устройство снабжено игольчатым клапаном, фильтрами, камерой смешения, дросселем и дросселем. Есть воздушная заслонка, экостат и жиклеры, ускорительный насос и диффузоры. Каждый элемент играет особую роль в приготовлении оптимальной топливной смеси для силового агрегата.

Принцип работы

Чтобы лучше разобраться в устройстве карбюратора ВАЗ-2107, следует изучить, как работает этот механизм. Также эти знания помогут в самостоятельной настройке устройства.Это очень полезная информация. Итак, топливо попадает в поплавковую камеру, где уровень топлива регулируется с помощью поплавка. Когда деталь выскочит, это вызовет срабатывание игольчатого клапана. Последний перекрывает доступ к бензину.

Перед поступлением в камеру топливо очищается через фильтр. Затем бензин делится между первой и второй камерой. Он проходит через топливные жиклеры. Горючая смесь — это не только бензин, но и кислород. Итак, чистый воздух, прошедший через воздушный фильтр, проходит через форсунки.В состав карбюраторного устройства ВАЗ-2107 входят также специальные эмульсионные колодцы и трубки. В них бензин смешивается с воздухом, в результате чего получается смесь, которая легко воспламеняется.

Далее эта эмульсия попадает в эконостат, а затем в распылительное устройство, попутно дополнительно обогащаясь. Затем топливная смесь поступает в диффузоры, где создается конечный продукт для камеры сгорания. С потоком воздуха смесь попадет прямо в центр смесительной камеры. В двигателе топливо, смешанное с воздухом, проходит через дроссель, и дроссель управляется педалью акселератора.Жиклеры, с помощью которых двигатель может работать на холостом ходу, позволяют получать топливную смесь только из первой камеры. Когда машина работает на полную мощность, бензин забирается из второй камеры. В полной мере он используется только при выполнении обгонов или острой необходимости набрать скорость.

Чтобы двигатель работал нормально, карбюратор должен быть в идеальном состоянии. Держите форсунки в чистоте. Также все рабочие поверхности должны быть чистыми. Карбюратор ВАЗ-2107 ДААЗ довольно прост, и он неприхотлив, в отличие от импортных моделей.Прекрасно работает даже на недорогом отечественном бензине, не имеющем особого качества.

Карбюратор Solex

Можно долго спорить, что лучше — «Солекс» или «Озон». Но эти аргументы ни к чему не приводят. Рассмотрим устройство модификации карбюратора «Солекс» для «семерки». Устройство карбюратора ВАЗ-21073 «Солекс» тоже довольно сложное. В целом агрегат состоит из корпуса и крышки. В первой две камеры смешения, оборудованные диффузорами.Также есть поплавковая камера, эмульсионные колодцы и жиклеры для топлива и воздуха. В устройстве предусмотрены ускорительный насос, экономайзер, экономайзер, винты регулировки, дроссельная заслонка и пусковое устройство карбюратора ВАЗ-2107.

Теперь переходим к крышке. В нем есть штуцеры для топлива, а также шпильки для крепления воздушного фильтра. Он также имеет электромагнитный клапан и горловины двух смесительных камер. В крышке предусмотрены каналы для подачи воздуха к воздушным жиклерам. Есть игольчатый клапан и еще несколько элементов.

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Этот вопрос очень важен для большинства владельцев автомобилей. Специалистов по карбюраторам сейчас очень мало, и такие машины до сих пор ездят по нашей стране. И чтобы не тратить время на поиски хорошего специалиста, многие пытаются научиться настраивать себя. Если вы знаете устройство карбюратора ВАЗ-2107, процесс регулировки будет для вас более понятным. Для настройки не требуется специальных знаний.

Карбюраторы могут быть разных производителей и модификаций — регулировки практически у всех моделей не отличаются. Принцип здесь один. Но не лишним в этом процессе хотя бы на общем уровне знать устройство двигателя ВАЗ-2107. Карбюратор будет регулировать намного проще.

Настройка поплавка

Для начала настройки рекомендуется в первую очередь снять воздушный фильтр. Затем открутите крышку устройства и посмотрите уровень топлива.Максимальный уровень топлива будет в камере, где находится игольчатый клапан. Далее проверьте поплавок. Он должен только слегка касаться клапана. Для настройки поплавка вам понадобится специальный шаблон. Его можно сделать из бумаги. Его размеры должны быть 6,5х14 мм. Этот шаблон устанавливается снизу под поплавок. Нормальный для этого карбюратора размер от прокладки до поплавка должен составлять около 6,5 мм.

Если заданный размер не соответствует нормальному, отрегулируйте язычок поплавка. Вынув поплавок из крышки или в другую струну, можно отрегулировать открытие игольчатого клапана.Шаблон, установленный внизу поплавка, должен соответствовать размеру. Манипулируя опорой на кронштейне, к которому крепится поплавок, установите необходимый размер, если он отличается от заводского.

Пусковое устройство

Карбюратор ВАЗ-2107 можно запустить для проверки с помощью куска проволоки. Длина отрезка не должна быть больше 20 см. Сечение примерно 0,7-0,8 мм. Затем приготовьте шаблон из картона. Его толщина должна быть 1 мм, а ширина — 5 мм.

Затем крышка заворачивается на место.У стартера есть шток. Его следует погрузить до упора, а затем с помощью шаблона измерить расстояние от стенки баллона до края воздушной заслонки. В идеальном случае этот размер должен быть в пределах 5-5,5 мм.

Регулировка зазора открытия воздушной заслонки

Для этого с помощью отвертки можно снять защитную заглушку, которая установлена на регулировочном винте. С его помощью можно отрегулировать желаемый зазор.

Корпус дроссельной заслонки

Для этого полностью снимите карбюратор.Затем по часовой стрелке необходимо круто повернуть рычаг до упора.

Проволокой проверяют зазор, который должен быть в пределах 0,7-0,8 мм. Если размер не совпадает, то его можно отрегулировать, согнув тягу или вставив ее в другое отверстие.

Привод воздушной заслонки

Для выполнения этой регулировки карбюратор должен быть привинчен на свое законное место, но воздушный фильтр не должен быть установлен. Затем одной рукой придерживая рычаг, управляющий дроссельной заслонкой, переместите его в свою сторону.Деталь будет установлена в нормальное положение. Если есть несоответствия, то нужно придерживать заслонку одной рукой, а затем гаечным ключом открутить винт, удерживающий тягу. В результате этих действий механизм правильно поднимется. Осталось только затянуть винт.

После этой процедуры процесс настройки можно считать завершенным. Можно установить прибор в нужном месте, покрутить воздушный фильтр, подсоединить шланги и провода. Затем можно запустить двигатель.Так настраивается карбюратор ВАЗ-2107 самостоятельно.

Ремонт и регулировка карбюратора ВАЗ 2107

Автомобили ВАЗ-2107 оснащены двухкамерным карбюратором эмульсионного типа с падающим током. Он имеет сбалансированную поплавковую камеру, две основные системы дозирования, пневматическое устройство обогащения и систему всасывания. картерные газы, патрубок для подачи вакуума, автономная система холостого хода и экономайзер принудительного холостого хода. Если у вас автомобиль, то ремонт и настройка карбюратора не потребуют больших усилий.Так же при необходимости можно сделать самому.

С помощью педали привода управления карбюратором, которая находится в салоне, открывается дроссельная заслонка. Заслонки второй камеры открываются пневмоприводом. Дроссель имеет диафрагменное пусковое устройство, которое используется для запуска холодного двигателя. В первую камеру топливо подается диафрагменным ускорительным насосом. Карбюратор, в свою очередь, закреплен на четырех шпильках впускного коллектора. Как ни совершенен этот механизм, но поломки все равно случаются, поэтому актуальное обслуживание в автосалонах — это ремонт и регулировка карбюратора.

Часто для ремонта карбюратора на ВАЗ 2107 и его регулировку необходимо проводить пару раз в год. Периодичность посещения автосалонов зависит от такого фактора, как условия эксплуатации.

Этот процесс состоит из следующих шагов:

Выполняется внешняя промывка;
Состояние карбюратора проверяется визуально;
Промывается сетчатый фильтр, ведущий к поплавковой камере;
Далее необходимо промыть поплавковую камеру;
На следующем этапе очищаются от мусора различные детали, например, воздушные форсунки;
Затем необходимо отрегулировать поплавковый механизм;
Регулировка триггера — седьмой шаг;
На завершающем этапе отрегулировать систему холостого хода.

При выполнении этих действий ремонт и регулировка карбюратора могут выполняться без снятия карбюратора с двигателя. Учтите также тот факт, что при частом использовании карбюратора он не будет работать хуже, чем идеально очищенный. Дело в том, что внешняя грязь при движении не попадает в детали, а подвижные элементы конструкции устройства при движении очищаются сами.

Что касается смолистого темного налета, возникающего из-за принудительной вентиляции картера, то его не следует очищать слишком старательно, так как он практически не влияет на работу систем дозирования.Стоит отметить, что ремонт и обслуживание карбюратора можно проводить как самостоятельно, так и с помощью услуг квалифицированных специалистов.

Важно своевременно отремонтировать карбюратор на ВАЗ 2107. Различные отложения в калиброванных отверстиях влияют на его успешную работу. Засорение воздушной форсунки переходной системы и главной воздушной форсунки происходит гораздо реже, но все же необходимо периодически проверять их состояние. Сделать это самому тоже несложно.Чтобы очистить форсунки, смочите их бензином и пропустите через них тонким медным предметом, например проволокой.

Проверяйте сетчатый фильтр каждые 50-70 тысяч километров, обязательно заменяйте фильтр, периодически тонкой очистки топлива, который находится в системе питания. Если вы не следите за пробегом автомобиля, желательно выполнять вышеперечисленные действия не реже одного раза в год.

Используя чистый бензин, можно очистить полость поплавковой камеры от загрязнений, но лучше отдать предпочтение растворителям.Имейте в виду, что сильный растворитель может повредить неметаллические детали.

Если неисправности более серьезные, карбюратор необходимо отремонтировать.

Инструкция по ремонту карбюратора на ВАЗ 2107:

Снимите возвратную пружину и отверните крестообразной отверткой трехпозиционный винт крепления рычага.
Снимите кронштейн пружины, удерживая винт.
Снимите пружину и рычаг вместе со штоком.
Крепежные винты дроссельной заслонки откручиваем и снимаем корпус заслонки.
Отверните корпус топливного жиклера широкой отверткой в системе холостого хода.
Снимите корпус и выньте жиклер.
Снимите резиновое уплотнительное кольцо с корпуса и промойте форсунку вместе с корпусом в ацетоне. Затем продуйте сжатым воздухом и замените поврежденное резиновое кольцо.
Снимите теплоизоляцию и открутите клапан ускорительного насоса.
Снимите клапан с распылителем и металлическими уплотнениями.
Промойте детали в ацетоне и продуйте сжатым воздухом.
Отвинтите воздушные форсунки и снимите эмульсионные трубки основной системы дозирования с каналов. Если они не выпадают сами по себе, вкрутите кран в отверстие.
Выкрутите основные топливные жиклеры вместе с корпусом топливного жиклера в переходной системе.
Снимите топливный жиклер с корпуса и открутите регулировочный винт ускорительного насоса.
Выверните четыре винта, которыми крепится крышка ускорительного насоса, с помощью отвертки.
Снимите диафрагму с крышкой и пружиной.Осторожно выбейте диффузоры ручкой отвертки и снимите их. Обработайте все снятые детали, кроме прокладок, ацетоном и продуйте сжатым воздухом.
Проверить основание корпуса на деформацию линейкой. Основание в этом случае должно быть ровным. Если обнаружена кривизна плоскости, снимите переходные трубки, предварительно выбрав сверла с меньшим диаметром, чем их отверстия. Вставьте трубку в дрель.
Снимите трубки плоскогубцами.Если деформация не очень значительная, можно остановиться на выравнивании основания, сжав корпус в губках тисков. Рекомендуется подложить под губку лист фанеры, чтобы не повредить поверхность карбюратора.
Если поверхность сильно деформирована, в первую очередь ее следует выровнять, ударив деревянным молотком по изогнутым краям основания. Отломить кусок от корпуса довольно легко, поэтому будьте предельно осторожны, аккуратны и внимательны. Далее выровняйте поверхность бархатной пилкой.Периодически прикладывайте линейку к поверхности, контролируя тем самым процесс.

Следуя аналогичной пошаговой инструкции, вы легко сможете произвести

Изучаем конус иглы для отработки (в виде венчика на острие). Если следов износа не обнаружим, то промыть клапан и седло (сначала промыть топливный фильтр) и еще раз проверить затяжку иглы. Заменяем неисправную и изношенную иглу на новую. Восстановить работу клапана можно, если немного увеличить отверстие в седле, но эта операция требует аккуратности, слесарного мастерства и не всегда приносит успех.

Демонтаж и осмотр деталей крышки карбюратора.

Если пусковое устройство исправно, то шток вернется в исходное положение только после открытия канала. А если пусковое устройство протекает, то …

5. … отверткой открутите три винта …

Собираем верхнюю крышку корпуса карбюратора в обратном порядке … Отрегулируем уровень топлива в поплавковой камере и величину открытия воздушной заслонки.

Ремонт пневмодроссельной заслонки.

Пневмопривод проверяем так же, как и пусковое устройство, а в случае неисправности меняем диафрагму пневмопривода по аналогии с пусковым устройством.

Нажмите на шток диафрагмы и пальцем закройте впускной канал.

Если пневмопривод находится в исправном состоянии, шток вернется в исходное положение после открытия впускного канала. Разбирать корпус пневмопривода следует только в случае необходимости, так как длину штанги придется подбирать опытным путем.Если механизм пневмопривода второго демпфера был разобран, длину его тяги следует отрегулировать:

4. Отпустить стопорную гайку тяги …

Вставляем палец в шток и фиксируем соединение стопорным кольцом.

6. Нажмите на шток пневматического привода, вставив шток в корпус мембранного механизма. (Когда заслонка первой камеры закрыта, вторая должна оставаться закрытой).

В частых случаях неисправность пневмопривода вызвана недостаточной герметичностью каналов, по которым разрежение подводится к диафрагме.В этом случае нужно проверить нижнюю поверхность корпуса карбюратора (см. Разборка и ремонт корпуса карбюратора). При затяжке гаек крепления карбюратора температура может привести к «движению» самолета. В этом случае необходимый вакуум не создается и заслонка второй камеры не открывается или открывается не полностью, с задержкой.

Разборка и ремонт корпуса карбюратора.

Форсунку с корпусом промываем ацетоном и продуваем сжатым воздухом.Заменяем порванное уплотнительное резиновое кольцо на новое.

12. Снимите теплоизоляционную прокладку.

13. Выкрутите клапан ускорительного насоса.

14. Вытаскиваем из корпуса форсунку с клапаном и мягкими металлическими прокладками.

Все это промываем ацетоном и продуваем сжатым воздухом.

15. Открутите воздушные жиклеры.

16. Вынимаем из каналов эмульсионные трубки основной системы дозирования.Может быть, они сами не выпадают из каналов. В этом случае ввинчиваем метчик М4 в их отверстия и снимаем.

17. Выключить основные топливные жиклеры.

18. Откручиваем корпус топливного жиклера переходной системы.

19. Снимите топливный жиклер с кузова.

20. Откручиваем регулировочный винт ускорительного насоса.

21. Отверткой отверните четыре болта крепления крышки ускорительного насоса.

22. Снимите крышку, диафрагму и выньте пружину.

23. Осторожно выбейте диффузоры …

24. … и потяните их вверх.

Эмульсионные трубки, форсунки и другие снятые детали, кроме прокладок, диафрагмы и уплотнительных колец, промываются ацетоном и продуваются сжатым воздухом.

25. Ставим прямую линейку на основание корпуса и смотрим просвет кривизны корпуса.

Плоскость корпуса должна быть плоской.Если есть искривление поверхности, вынимаем переходные трубки, для этого подбираем сверла чуть меньшего диаметра, чем отверстия трубок. Вставляем сверло в трубку, чтобы сверло пошло на растяжение, допускается наматывать мелкозернистую наждачную бумагу.

26. Пассатижами вытаскиваем трубки.

Если зазор между линейкой и плоскостью корпуса не более миллиметра, можно выровнять основание. Закрепляем тело в мощных тисках.Предварительно под губки тисков подкладываем фанеру или деревянный брусок, чтобы не повредить верхнюю поверхность карбюратора. Если поверхность сильно деформирована, то предварительно ее выравниваем легкими ударами молотка, через деревянную брусок или киянку по загнутым углам основания. Делаем это аккуратно, чтобы не отломить кусок тела. После грубой заправки выровняйте поверхность широким бархатным напильником. Делать это тоже нужно аккуратно, держа пилку параллельно плоскости основы, не «заваливая» по краям.Контролируем процесс постоянно, прикладывая к поверхности линейку. Далее промываем тело в ацетоне и продуваем все каналы сжатым воздухом. Собираем корпус карбюратора в обратной последовательности.

Жиклеры первой и второй камер имеют разные калибровки, и каждая должна быть установлена на свое место.

Разборка и ремонт корпуса дроссельной заслонки.

Промываем золотник и корпус дроссельной заслонки в ацетоне или растворителе и продуваем каналы корпуса сжатым воздухом.

17. Открываем заслонки и смотрим состояние переходных отверстий, при необходимости зачищаем их тонкой медной проволокой.

18. Соберите корпус дроссельной заслонки в обратном порядке, поверните. Особое внимание обратите на правильное положение рычагов на оси. Перед затяжкой гаек убедитесь, что стопорный рычаг расположен ниже плеча рычага дроссельной заслонки второй камеры.

Качественный винт прикручиваем до упора (смачивая его резиновое кольцо моторным маслом) и выкручиваем на количество оборотов сделанных при разборке.При надежной работе на холостом ходу дроссельные системы плотно закрывают свои каналы — без люфта. Допустима еле заметная щель, которую можно увидеть только при взгляде на свет через ставни. В некоторых случаях можно устранить зазор, изменив положение заслонки в пазу оси. Но это делается в крайнем случае. Настроен новый карбюратор.

19. Открыть заслонку и сточить напильником резьбу винта — на заводе резьба смята. Для сборки сборки требуются новые винты.

20. Отверткой открутите два винта и замените их новыми.

Отпускаем стопорный винт рычага демпфера. Наименьшего зазора по всему периметру демпфера мы добиваемся изменением положения демпфера. Чтобы демпфер лучше сочетался с сенками, можно заточить демпфер с торца. Лучше шлифовать небольшим плоским напильником.

21. Перед сборкой убедитесь, что створки не заклинивают (очень важно для второй камеры) — при необходимости отрегулируйте их стопорным винтом.Заклепать новые винты крепления заслонок.

22. Останавливаем стопорные винты, выжимая из их паза.

Собираем карбюратор заменой поврежденных и деформированных прокладок.

23. При установке крышки на корпус карбюратора следите, чтобы поплавок не касался стенок поплавковой камеры.

Не затягивайте крепежные винты крышки слишком сильно, чтобы избежать деформации.

На протяжении десятилетий карбюраторные механизмы автомобилей ВАЗ 2106/2107 обеспечивали стабильную работу силовых агрегатов машины.Однако независимо от года выпуска и комплектации карбюратор требует особого внимания к обслуживанию … В большинстве случаев ремонт или регулировка под силу самому водителю, но при этом рекомендуется соблюдать предельную осторожность.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оборудовании ВАЗ 2106/2107 ориентированы на снижение расхода топлива и придание автомобилю максимальной динамичности. Кроме того, немаловажную роль играет такой показатель, как экологичность.На протяжении десятилетия инженеры АвтоВАЗа отдавали предпочтение наиболее экологически чистым типам карбюраторов.

На современные ВАЗ 2106/2107 установлено

карбюраторов трех разных моделей, а также на выпускаемые автомобили прошлых лет:

Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Следует отметить, что компания производила карбюраторы по лицензии Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании.Кроме того, их главным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 км пути.

Производитель — ДААЗ, модификация «Озон». Это более совершенная версия ДААЗ первого типа, имеющая высокие показатели экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути.Однако недостатком этой модели является оснащение второй камерой. В ее работе важную роль играет пневмоклапан, который в случае загрязнения или некачественной регулировки способен остановить работу карбюратора.

Производитель — ДААЗ, модификация 21053, выпускается по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Самый экологически чистый и производительный. Он имеет более сложную конструкцию, первый в линейке ДААЗ оснащен системой возврата топлива, что делает его максимально экономичным.Однако в «Солексе» требовательны к качеству бензина — иначе очень быстро засоряются топливные жиклеры.

Данный агрегат комплектуется современными моделями ВАЗ 2107

Общее в конструкции карбюраторов для ВАЗ «шестерка» и ВАЗ «семерка»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска автомобиля, двухкамерные, то есть двухкамерные внутреннего сгорания … Конструктивно все карбюраторы имеют три неделимые части:

вверху — крышка устройства, защищающая механизм от грязи, и топливная арматура;

средняя часть — корпус, внутри которого расположены камеры и диффузоры, передающие топливно-воздушную смесь к двигателю;

расположен поплавковый отсек и дроссельные заслонки.

В работе карбюраторов ДААЗ большое значение имеют мелкие детали — прокладки, форсунки, поплавок, экономайзер или демпферы. Все элементы системы связаны между собой и наличие сбоев в одной части неизбежно приведет к выходу из строя всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

Бензин поступает в бак поплавковой камеры через впускной клапан.

Требуемый уровень топлива регулируется иглой экономайзера принудительного холостого хода или экономайзера рабочего хода — в любом случае топливо поступает в камеру в строго определенной пропорции.

В камере (или FAC) бензин измельчается на мельчайшие части и смешивается с воздухом.

Когда крутящий момент увеличивается во время разгона, камера сгорания нет. 2 также можно активировать.

После образования топливовоздушной смеси насос направляет ее в диффузоры, а через них — в двигатель.

То есть основная задача карбюратора — формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежную работу

Как отремонтировать карбюратор своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма. При этом ремонт включает в себя все два этапа:

Промывка (очистка, продувка) элементов от нагара и приставшей грязи.

Замена изношенных или неисправных деталей.

Перед тем, как проводить какие-либо работы с агрегатом, необходимо убедиться, что карбюратор неисправен.Часто неправильная работа других систем может сказаться на работе карбюраторного механизма.

Карбюратор находится под капотом, над двигателем

Определение неисправности

Карбюраторы

ДААЗ любой модификации предназначены для стабильной работы вне зависимости от режимов работы. Однако именно смена режимов (например, холодный старт или ускорение при обгонах) может показать первые сбои в работе устройства. Карбюратор явно неисправен, если:

на холостом ходу наблюдаются провалы в работе мотора;

при движении замечен временной интервал между нажатием педали газа и разгоном автомобиля;

рывков при работе двигателя на высоких оборотах;

серия рывков при обгонах;

;

затруднение запуска двигателя после длительного простоя.

Каждый из этих признаков, а также их сочетание указывает на то, что в карбюраторе есть проблемы, необходимо провести ремонтные работы или регулировку.

Перелив

Одна из самых частых проблем с карбюраторными моторами — это так называемое переливание. Во внутреннюю часть устройства подается чрезмерное количество топлива, а обратный клапан по какой-то причине не может забрать лишний бензин обратно в бак. Поэтому водитель может заметить капли топлива под карбюратором и на нем.

Выстрелов

Это понятие неразрывно связано с переливанием крови. Если карбюратор начинает стрелять (или чихать) — то есть резко дергаться во время движения и даже воспламеняться — происходит утечка топлива. Требуется промывка механизма.

Бензин не течет

Проблема может заключаться как в самом карбюраторе (серьезно забиты жиклеры или вышла из строя помпа), так и в подающих шлангах. Рекомендуется продуть топливопровод и проверить работу топливного насоса.Если они работают нормально, вам придется снять карбюратор и промыть его.

Не работает вторичная камера сгорания

Отказ от работы КВС №2 сразу скажется на динамике автомобиля: он теряет почти 50% исходных скоростных характеристик … Дело в заедании дроссельной заслонки, регулирующей подачу топлива в полость камеры. . Придется разобрать механизм и заменить демпфер на новый.

Видео: как отремонтировать карбюратор на ВАЗ 2106

Как снять блок

Действительно, этот вопрос может застать врасплох неопытного обладателя «шестерки» или «семерки».Но сама процедура демонтажа не считается сложной. Главное, запомнить или записать места подключения разных шлангов, так как на первом опыте обратная установка может вызвать затруднения.

Важно последовательно отсоединить топливопроводы и провода

Подготовительный этап включает снятие корпуса воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшая работа займет не более 10 минут:

Сначала от корпуса карбюратора отключаются два тонких провода — первый обеспечивает работу воздушной заслонки, а второй подключается к дроссельной заслонке.

Возвратная пружина и ее фиксатор немедленно отсоединяются.

Следующим шагом является отсоединение провода экономайзера принудительного холостого хода.

Ослабьте хомутное соединение на широкой трубке подачи бензина и снимите сам шланг. После этого можно снимать шланг возврата топлива.

Вентиляционный и вакуумный шланги можно отсоединить от фитингов в верхней части корпуса.

Открытое отверстие в коллекторе при работе рекомендуется закрывать мягкими тканями или специальной заглушкой, которую можно приобрести в автосалоне.Это сохранит двигатель в чистоте и предотвратит проникновение внутрь. блок питания грязи.

Промывка ДААЗ без разборки

Традиционный способ промывки карбюраторов — полная разборка на отдельные компоненты, что не всегда под силу неопытному владельцу ВАЗа. Для упрощения процедуры была создана методика промывки и очистки карбюратора без его разборки на компоненты. Данная методика основана на использовании специальных аэрозолей в баллончиках. Самыми доступными очистителями карбюратора являются аэрозоли производства ABRO и Mannol — их можно купить в любом автомагазине по цене 100–150 рублей.

Бидоны снабжены тонкой трубкой для доступа ко всем частям карбюратора

Эти очистители отлично справляются с очисткой карбюраторных механизмов и очень просты в использовании. Для промывки карбюратора рекомендуется выключить двигатель, дать ему остыть и продолжить процедуру:

Снимите корпус воздушного фильтра на автомобиле, отодвиньте его в сторону.

Выкрутите электромагнитный клапан из корпуса карбюратора.

Надеть на аэрозольный баллон специальную узкую насадку и обработать жидкостью каналы сопла, первую и вторую камеры, заслонки и все остальное. видимые элементы карбюраторного узла.

Затем распылите аэрозоль на внешние части механизма.

Если за одну процедуру не успели как следует почистить карбюратор, то можно обработать его еще раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно повысит свои динамические характеристики, так как скопление грязи не будет мешать нормальной работе всех частей карбюратора.

Как поменять колодку

В разные годы на ДААЗ устанавливались прокладки из самых различных материалов: термостойкий картон, паронит, металл. Основная функция прокладки — создание максимально надежного и плотного соединения корпуса карбюратора с поверхностью впускного коллектора двигателя. Это единственный способ обеспечить нормальную работу силового агрегата.

После разборки карбюратора осмотрите прокладку на предмет деформаций, разрывов или серьезных вмятин.Производитель рекомендует менять уплотнение после каждого снятия карбюратора.

Слева — новый, по центру — при первом демонтаже карбюратора, справа — после 3-х лет эксплуатации автомобиля

Прокладка подбирается по типу старой. Нельзя установить прокладку из другого материала или с изменением формы — она не сможет обеспечить должного стыка между частями механизмов.

Процедура замены прокладки несложная:

На шпильки крепления карбюратора ставится новая прокладка.

Перед этим нужно очистить посадочную площадку от копоти и грязи.

Необходимо установить прокладку в том же положении, что и старая.

Затем установите на него карбюратор и полностью затяните крепежные гайки.

Регулировка своими руками

В силах каждого автовладельца «шестерки» или «семерки» отрегулировать карбюратор самостоятельно. Регулировочные работы позволяют улучшить динамические качества автомобиля, а также сократить расход бензина.Несомненно, это важные показатели для любого автовладельца, поэтому за регулировку карбюратора стоит взять на себя ответственность.

Подготовительный этап

Перед началом работы нужно тщательно подготовиться. Этот шаг необходим для того, чтобы ничего не отвлекало водителя во время настройки и регулировки.

Рекомендуется подготовить первое рабочее место … Карбюратор должен быть установлен на ровной и твердой поверхности, лучше заранее запастись ветошью, так как возможны потеки бензина.Кроме того, необходимо следить за тем, чтобы помещение, в котором планируется регулировка, хорошо вентилировалось и имело качественное освещение.

Второй пункт подготовки — это набор необходимых инструментов … Вам необходимо заранее подготовить набор гаечных ключей и две отвертки — крестовую и плоскую с узким лезвием.

Внимание! Регулировочные работы производятся только после промывки карбюратора, замены изношенных элементов и установки устройства на двигатель.

Как обогатить или истощить смесь

Обогащение или обеднение топливовоздушной смеси должно производиться на неработающем двигателе:

Запустите двигатель и подождите, пока он прогреется до рабочей температуры.

Затянуть винты количества и количества топлива до упора.

Проверяя указанные в сервисной книжке ВАЗ обороты холостого хода, выставить необходимое количество оборотов, повернув винты в ту или иную сторону.

То есть принцип регулировки смеси заключается в установке рекомендованных производителем оборотов холостого хода путем уменьшения или увеличения обогащения смеси (винт качества) и уменьшения / увеличения количества смеси (винт количества).

Винт качества расположен в нижней части трубки, а винт количества расположен немного правее в трубке меньшего диаметра.

Как уменьшить расход бензина

Основным элементом карбюратора является поплавок. После того, как вы выполнили настройку обогащения / истощения, поплавок неизменно фиксируется на своей оси. Однако может быть немного выше нормы — в этом случае увеличится расход топлива.Кроме того, необходима регулировка поплавка для снижения токсичности. выбросы газов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Поплавковый механизм настроен на полностью остывший двигатель. Чтобы добраться до него, вам нужно будет снять коробку с воздушным фильтром и открутить крышку карбюратора:

Требуется регулировка фиксатора поплавка.

Регулировка замков и опор оси позволяет установить желаемый ход.

Затем необходимо установить крышку на карбюратор и прикрутить корпус фильтра на место.

Регулировка язычка поплавка с винтами и фиксаторами

Как установить карбюратор обратно

После того, как агрегат был промыт и отремонтирован, карбюратор необходимо переустановить. Для этого сначала на место установки наносится новый уплотнитель, на него устанавливается сам карбюратор. На четыре установочных шпильки накручиваются гайки, обеспечивающие плотное прилегание корпуса карбюратора к коллектору двигателя:

После этого вам нужно будет подключить два тонких шланга для вакуума и вентиляции к двум штуцерам, которые расположены в верхней части карбюратора.

К впускному клапану подсоединен шланг подачи топлива, хомут рекомендуется заменить на новый.

С обратной стороны навинчивается шланг «в обратку».

Лучше всего устанавливать возвратную пружину дроссельной заслонки перед подсоединением дроссельной заслонки и воздуха.

Установка и подключение карбюратора ДААЗ считается завершенным.

Основные операции по снятию / установке, промывке и регулировке карбюратора доступны водителям любого уровня подготовки и опыта.При этом следует учитывать, что механизмы считаются довольно капризными, поэтому все этапы ваших процедур потребуют повышенной концентрации.

Еще в недавнем прошлом, до появления инжекторов, автомобили ВАЗ оснащались карбюраторами нескольких типов: Solex, Ozone и Weber. На протяжении всего периода эксплуатации мне приходилось слышать о них много положительных отзывов, и со временем популярность этих моделей только росла. Однако любое устройство требует бережного ухода, ему нужна чистка, настройка, а иногда и ремонт — регулировка карбюратора 2107 не исключение.

Работа карбюраторов нескольких разных производителей осуществляется по одному принципу, и они предназначены для создания топливно-воздушной смеси путем подачи ее в камеру сгорания, где происходит воспламенение самой смеси.

Есть три типа карбюраторов:

2. Игольчатая.

3. Bubbling — используется относительно редко.

Как улучшить карбюратор ВАЗ 2107

При наличии определенных претензий к работе автомобиля в виде нечеткой реакции на повышенную подачу газа, вяло набирает обороты, в этом случае можно произвести тюнинг карбюратора ВАЗ 2107.будет увеличиваться.

Пошаговое выполнение действий:

1. Приобрести ремкомплект, желательно ДААЗ.

2. Разобрать карбюратор. Возьмите среднюю часть с основными диффузорами и отполируйте их бумагой с тончайшим абразивом. В результате этих действий можно будет снизить потери аэродинамики на воздухозаборнике. С аналогичной целью проводится обработка малых диффузоров — устанавливаются над основными диффузорами диффузоров.В нижней части диффузор нужно делать уже, но осторожно, чтобы канал эмульсии не открывался. После этого они полируются.

3. Следующим шагом будет доработка дроссельных заслонок в нижней части карбюратора. Болты крепления створки к оси выполнены с потайной головкой. Для этого створку держат полностью открытой, болты пропиливают. В этом месте тоже нельзя перестараться, чтобы не вынуть полностью головку болта.

4. На заслонках заточены концы, заточены уголки. В этом случае важно не затачивать створку повторно, чтобы не нарушить ее прилегание к стенке камеры. Аналогичные действия необходимо провести с двумя створками — после этого их полируют.

5. Нижняя и средняя части карбюратора собираются с новой прокладкой.

6. Выбраны форсунки. Чтобы улучшить динамику разгона, важно изменить обогащение смеси.Первую камеру можно оставить без изменений, а во второй заменить главный топливный жиклер, вместо 150-го устанавливается 162-я.

7. В первой камере 40-й «нос» ускорительного насоса можно заменить на 50-й. Так что при разгоне можно будет выиграть, а в совокупности с изменениями, внесенными со второй камерой — добиться резкого разгона.

Полезный совет

Сделав генеральный ремонт автомобиля ВАЗ 2107, благодаря вышеуказанной настройке карбюратора, можно будет добиться улучшенной динамики разгона при практически таком же расходе топлива.Можно сказать, что доработка карбюратора рекомендуется тем, кто хочет экономно расходовать бензин.

Дополнительно для улучшения прохождения воздуха можно прибегнуть к установке фильтра пониженного давления, но при этом со стандартным двигателем и с установленным на него «нулевым» фильтром результат не сильно изменится.

Карбюратор 2107 ремонт своими руками

Главное, что нужно сделать, это внимательно осмотреть прибор, затем тщательно очистить и помыть, удалив грязь и другие недостатки.
Вымойте поплавковую камеру и очистите сетчатый фильтр.
Удалите засоры из воздушных форсунок.
Выполните регулировки поплавка, триггера и холостого хода.

Полезный совет

Каждые 60 тысяч километров необходимо контролировать сетчатый фильтр, расположенный перед поплавковой камерой.

Ниже вы можете посмотреть видео, как отремонтировать карбюратор ВАЗ 2107 своими руками.

Исчезает на холостом ходу форсунка ВАЗ 2107. Почему глохнет двигатель? Причины остановки двигателя и способы их устранения.Крутится ли стартер

Здесь мы подробно разберем все возможные причины, по которым глохнет карбюратор в автомобиле ВАЗ 2107. В большинстве случаев поломку можно устранить самостоятельно, но иногда потребуется полная замена карбюратора.

Если вы заметили некоторые из этих явлений в работе автомобиля ВАЗ 2107, то следует внимательно проверить карбюратор. Вы можете найти в нем поломку.

Если ВАЗ 2107 заводится и сразу глохнет, причиной может быть карбюратор.Все последующие попытки запустить двигатель будут безуспешными.
В случаях, когда двигатель тяжело запускается, нужно также проверить карбюратор. Автомобиль может застрять через короткое время.
Если двигатель глохнет сразу после запуска, это также признак неисправности карбюратора. Двигатель будет работать несколько раз, и только после многочисленных попыток можно будет запустить ВАЗ 2017.

Причины поломки карбюратора ВАЗ 2107

Здесь мы поэтапно опишем все возможные причины того, что ВАЗ 2107 заведется и заглохнет.

Если причиной поломки карбюратора была нехватка топлива в поплавковой камере, то велика вероятность, что топливный насос или система питания также неисправны. Просто снимите шланг с топливного штуцера. После этого сделайте пару нажатий на рычаг ручной подачи топлива. Из отверстия для шланга должна струйка водяного бензина. Если жиклер был слабым, или его совсем не было, то необходимо провести детальную проверку топливного насоса и системы питания.

Засорение фильтра также является частой причиной выхода из строя карбюратора. Исправить эту причину будет очень просто. Вам понадобится сетчатый фильтр, а затем его очистите. Для чистки стоит использовать зубную щетку или что-то подобное.

Можно попробовать промыть фильтр ацетоном. Также может помочь сфальсированный самолет. Думаю, их все фильтруют. Произведите очистку седла фильтра. Иногда может потребоваться полная замена этой детали, но лучше попробовать просто для ее очистки.

Соленоидный клапан или топливный домкрат системы холостого хода

В первую очередь нужно посмотреть на положение мазута и электромагнитного клапана. В результате какой-то поломки он может отвернуться, из-за чего происходит поломка. Просто верь этому. Также попробуйте снять провод с клапана и положить обратно. Вы должны услышать характерный щелчок. Он указывает, что клапан заработал. Если вы не услышали щелчка, подключите плюсовой аккумулятор и выход клапана. Если щелчка не слышно, значит, необходимо заменить клапан.Если щелкнул, стоит проверить систему EPHX.

Исправность клапана можно проверить, вытащив топливную пробку. Посмотрите внимательно. На нем не должно быть загрязненных участков и повреждений. Посмотрите на уплотнительное кольцо и запорную иглу. Более жирное следует тщательно очистить и спустить сжатым воздухом.

Это очень серьезная проблема, которую сложно устранить. Из-за этого не всегда глохнет машина. Это может произойти, если топливная смесь очень сильно обеднена избытком воздуха.По этой причине карбюратор запускается и глохнет в ВАЗ 2107. В этом случае нужно проверить карбюратор целиком.

В частности:

Кольцо под клапаном;
Трубка к вакуумной;
Трубка к крышке клапана;
Кольцо на качественный винт.

Иногда бывает проще заменить карбюратор целиком.

Диафрагма повреждена

Если причина в отверстии стартера, то его необходимо полностью разобрать и осмотреть.Иногда может потребоваться полная замена пускового устройства, но не часто. Надо будет настроить. Обязательно замените диафрагму на новую.

Засорение топливных и воздушных форсунок

Эмульсионные колодцы и трубки системы дозирования также могут быть засорены.

Вам нужно будет разобрать карбюратор, вынуть вышеуказанные предметы и почистить их. Для чистки необходимо использовать ацетон, щетку и сфалированный самолет. Их нужно очистить от всех видимых загрязнений.Стоит отметить, что в системах секс и озон компоненты будут одинаковыми. Выделяется только их расположение.

Требуется очистка:

Воздушные форсунки;
Эмульсионные трубки;
Жиклеры топливные;
Колодцы эмульсионные.

Необходимо очистить все компоненты, даже если некоторые из них не сильно загрязнены. Это поможет избежать перестроек.

Засорение топливных и воздушных жиклеров системы холостого хода

Засорение этих участков карбюратора также может стать причиной запуска и немедленного глохения ВАЗ 2107.В этом случае вам придется их разобрать. Сделать это достаточно просто, нужно лишь безопасно открутить жиклеры. Далее нужно очистить и продуть сжатым воздухом. Иногда может потребоваться их замена. Можно попробовать чистить автобусы, не прибегая к полному дефициту карбюратора. Это значительно сократит время очистки.

Нарушен уровень топлива в поплавковой камере

Это очень частая причина того, что в ВАЗ 2107 глохнет карбюратор.Это связано с неправильной регулировкой уровня топлива. Дело в том, что топливная смесь нарушена. Он может быть сильно обогащен или наоборот обеднен. В этом случае нужно произвести корректировку. Это может занять много времени, но так вы сможете избежать неисправностей карбюратора.

Не регулируется SUPPLY

Из-за того, что воздушная заслонка не может быть полностью открыта, топливо может обогащаться. Чаще всего это не приводит к серьезным проблемам, но иногда топливо обогащается, так как двигатель очень сложно запустить.Особенно если грелся при долгой езде. В этом случае стоит отрегулировать воздушную заслонку (всасывание). Иногда в сильно обогащенную смесь можно даже залить свечи.

При правильной работе воздушной заслонки она должна перекрывать сечение правой камеры. Это происходит, если ручка полностью вытянута. А если ручка утоплена, она должна встать вертикально. Если этого не происходит, значит, причина поломки карбюратора как раз в неправильной регулировке подачи.Его настройка не должна занять много времени.

Иные причины глохнет ВАЗ 2107

ВАЗ 2107 может забить не только карбюратор. Это может произойти из-за поломки других систем. В первую очередь обратите внимание на систему зажигания. Его поломку часто можно спутать с поломкой карбюратора. Это связано с тем, что признаки неисправности системы зажигания очень похожи на признаки неисправности карбюратора. Еще нужно проверить систему питания.Также это может быть причиной того, что ВАЗ 2107 заводится и сразу глохнет.

выводы

Большинство вышеперечисленных причин можно устранить самостоятельно. Для этого нужно просто четко следовать инструкции. Чаще всего нужно очистить только некоторые детали карбюратора, но иногда может возникнуть необходимость доработать карбюратор в автомобиле ВАЗ 2107. Так вы быстро избавитесь от многих проблем, связанных с тем, что ваша машина заводится и сразу глохнет.

Если у вас легковой автомобиль ВАЗ-2107 Возникла неисправность, в результате которой двигатель глохнет, дальнейшее движение становится проблематичным.Но найти причину этой неисправности для инжекторного двигателя «Семерка» без диагностического оборудования довольно сложно, поскольку причин, по которым перестает вращаться коленчатый вал, к сожалению, очень много.

Чаще всего двигатель инжектор, глохнет в работе , холостой ход . В данной неисправности может быть задействован дроссельный узел с регулятором холостого хода (RCX), так как в процессе работы двигателя дроссельный узел может сильно загрязниться, что приводит к кодированию штока RCH.Чтобы проверить это предположение, его придется удалить, а при наличии загрязнений осторожно промыть хорошо промывающим маслом, смешанным с грязью.

Если на вашем автомобиле стоит сигнализация ВАЗ-2107 , которая работает с электрической цепью бензонасоса, причиной глохнувшего двигателя может стать некачественная работа тех, кто ее устанавливал. Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабнет и контакт потеряется. В результате электрический топливный насос перестает работать.

Возможной причиной остановки двигателя может стать реализация горючей смеси . Проверить это можно, повернув свечи зажигания. Если они покрыты черным наигаром, значит смесь богатая. Количество подаваемого в цилиндр двигателя бензина зависит от положения дроссельной заслонки и правильности показания датчика температуры, который накрыт слева в задней части ГБЦ. При замене придется частично слить антифриз из системы охлаждения.

К сильному обогащению смеси приводит и выход из строя датчика массового расхода воздуха (ДМРВ). Проверить его состояние можно с помощью мультиметра. Измерение производится между зеленым и красным проводом (2-я и 4-я клеммы, если считать слева) при включении зажигания. Если напряжение больше 1002 вольт, его придется заменить.

При сильном обеднении горючей смеси заглохнет и двигатель. А его истощение происходит за счет подачи воздуха за дроссельным узлом.Возможными местами подачи воздуха обычно становятся приточные системы либо в результате ослабления деталей частей, между которыми они стоят, либо из-за их поломки. Место всасывания воздуха можно найти с кучей, в которой используются пчеловоды. Закрыв ими моторный отсек, сразу будет видно, в каком месте втягивается дым. А на приличных станциях техобслуживания вместо пимера используют прибор, называемый дымогенератором.

Владельцы ВАЗ 2107, 2110, 2112, 2114 и др. Могут столкнуться с проблемой — машина заводится и сразу глохнет.Двигатель запускается, но через несколько секунд падают обороты и двигатель глохнет. Рассмотрим возможные причины неисправности запуска и способы их устранения.

Для начала нужно перебрать самые очевидные варианты.

Бензин закончился (дизельное топливо). Как это ни парадоксально звучит, но часто водители забывают следить за уровнем топлива в баке.
На дизелях (особенно зимой) причина того, что машина завелась и практически сразу заглохла, может замерзнуть топливо.
Качество бензина При заправке часто бывает ужасающе, поэтому, заслонив машину некачественным горючим, можно столкнуться с проблемой шторма двигателя. Если плохого бензина мало, можно хорошо его разбавить. Но если он заполнен полным баком, лучше слить суррогат от греха подальше.
Также нередко причиной являются изношенные провода и старые (неисправные) свечи.
Компрессия двигателя, точнее ее отсутствие может спровоцировать ситуацию, при которой двигатель глохнет еле успев «подхватить».Но это уже очень серьезная поломка, появление которой сопровождается массой других симптомов, не заметить которых во время эксплуатации автомобиля просто невозможно.

Форсунка запускается и глохнет

Инжекторные автомобили могут вести себя так из-за неисправности топливного насоса. Он в баке. Проверить его работоспособность очень просто. Если повернуть ключ зажигания в первое положение и прислушаться, будет слышно, как работает насос, нервно поступающий бензин в систему.

Сильное загрязнение топливного фильтра тонкой очисткой Также может привести к тому, что автомобиль глохнет после старта. Фильтр просто не успевает пропустить необходимое количество бензина.

Ошибки

ЭБУ часто приводят к проблемам с запуском двигателя, неполучению сигналов от определенных датчиков или выдаче их в искаженном виде. Диагностику таких поломок лучше проводить в специализированных сервисах.

Почему карбюраторные машины заготавливают и шлифуют

Если машина запускается и сразу глохнет, то проблема может быть связана с нехваткой топлива в поплавковой камере.Можно попробовать вручную прокачать бензонасос. Его нужно проверить на работоспособность, а при необходимости заменить.

Прежде чем заняться самоочисткой системы питания в целом и карбюратора в частности, следует помнить, что любые неосознанные манипуляции могут привести к большому увеличению расхода топлива.

Еще одна причина, по которой двигатель глохнет — забился сетчатый фильтр в карбюраторе перед его входом. Если машина запускается и через несколько секунд останавливается из-за этого фильтра, ее необходимо очистить и промыть.Для этого используйте зубную щетку и растворитель (бензин или ацетон). После этого тут же вместе с фильтром прочистите гнездо, в которое он вставлен.

Бывает, что в автомобилях ВАЗ через несколько секунд после запуска они увеличиваются из-за неисправности электромагнитного клапана. Проверка производится следующим образом: вентиль закручен, питание подается на плюсовой контакт, корпус закрывается на весу мотора. При правильной установке клапана будет слышен отчетливый звук, и игла войдет в корпус.

Вы можете просто подключить провод к клапану и поставить его на место. Если щелчка не слышно, клапан неисправен. Открутите вентиль и покачивайте его. Если он погнулся, его нужно заменить. Убедитесь, что запорная игла клапана движется свободно, а прокладка клапана не порвана и плотно прилегает к корпусу.

Если щелчок клапана присутствует, значит нужно раздать систему ePHX. Может потребоваться очистка топливного кулачка на холостом ходу. Если обороты двигателя автомобиля падают, его засорение может сказаться на стабильности работы.Для очистки гиберы нужно создать повышенный слив в каналах каналов.

Для этого заводим машину и поднимаем обороты до 3000. На несколько оборотов поворачиваем фиксатор покачивания (электромагнитный клапан). Это позволяет создать в каналах необходимый разряд. Повторяем процедуру несколько раз.

Другие причины неправильного пуска двигателя ВАЗ 2107

Еще одна частая проблема, при которой заводится и глохнет двигатель автомобиля ВАЗ 2107 — попадание в карбюратор избытка воздуха.В этом случае топливная смесь не может поддерживать работу двигателя в течение длительного времени, и автомобиль, хотя и завелся, глохнет через несколько секунд. Необходимо определить расположение воздуха над воздухом и устранить зазор.

Бывает, засорены рубашки и форсунки дозирующей системы. Это тоже сказывается на падении оборотов двигателя, так что ВАЗ 2107 глохнет через несколько секунд. Что делать в этом случае? Нужно открутить жиклеры и форсунки под крышкой карбюратора и прочистить их.После этого продуть колодцы и форсунки сжатым воздухом. Если у вас карбюратор Солекс, то нужно прочистить и взорвать топливные жиклеры, расположенные на дне колодцев.

Регулировка уровня топлива в поплавковой камере (карбюраторы Солекс)

Кроме перечисленного, обороты двигателя падают, если неправильно отрегулирован уровень топлива в карбюраторе (поплавковой камере). В результате в топливных смесях либо не хватает бензина, либо его слишком много.

При регулировке карбюратора ВАЗ 2107 его не нужно отключать от двигателя.Выполните следующие действия:

снимаем корпус воздушного фильтра, откручивая все насадки;
снимите крышку карбюратора;
проверьте положение поплавков. Для этого разделите и уменьшите их вместе, чтобы получить правильное расположение.

Необходимо добиться такого положения поплавков, чтобы они могли легко перемещаться, не цепляясь за стенки камеры, в которой они находятся. Не лишним будет замерить расстояние от выступов на поплавке до бумажной прокладки.Расстояние должно быть в пределах 0,75–1,25 мм. Используйте зонд для измерения.

Что делать, если это далеко от нормы? В этом случае нужно отрегулировать высоту каждого из поплавков.
Как мы видели, причин, по которым глохнет двигатель, не так уж и мало. Чтобы правильно запустить двигатель, проверьте и устраните все вышеперечисленные неисправности. После, если проблема не решилась, придется обратиться к специалистам.

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем.Регулировка холостого режима возможна и без привлечения специалистов при соблюдении всех рекомендаций инструкции по эксплуатации. Конкурентный карбюратор с правильно выставленным зажиганием и зазорами и зазорами между контактами траверса.

Регулировку режима согласно технической документации производить с помощью прибора, определяющего уровень СО в выхлопных газах. В гаражных условиях карбюратор обычно настраивают на глаз и по встроенному тахометру. В описании указана частота вращения коленчатого вала от 700 до 900 оборотов в минуту.При меньших значениях карбюраторной системы не удается обеспечить стабильную работу двигателя, при больших — увеличивается расход топлива.

Силовой агрегат ВАЗ 2107 работает на бензине, качество и состав топлива не всегда соответствуют требованиям стандарта. Засорение карбюратора, в частности системы, обеспечивающей работу на холостом ходу, может привести к нестабильной работе. В зависимости от степени загрязнения проявления могут быть разными до тех пор, пока не будет показана остановка мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 при работе в боевых условиях:

неправильный уровень топлива в поплавковой камере;
засорение сетчатого фильтра, ящиков и каналов;
ограничение или затруднение хода клапана в EPHH;
взвесь воздуха через поврежденные прокладки, мембраны или трубки;
засорение воздушного фильтра;
подходят контакты или неправильный зазор между ними;
некачественные свечи;
неправильная регулировка угла опережения зажигания.

Раньше его нужно восстановить для регулировки карбюратора, необходимо восстановить его работоспособность, иначе добиться устойчивого результата невозможно.

Техническое обслуживание и устранение неисправностей

Положение о системах, обеспечивающих работу двигателя, следует начинать с его полной проверки. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен сохранять эластичность.При необходимости производится разборка карбюратора и его полная разборка с дефектом и заменой неисправных деталей.

На следующем этапе производится диагностика, устранение неисправностей и регулировка системы зажигания. Рекомендуется очистить контакты от завалов, заменить свечи и правильно установить угол опережения. Сделать это можно с помощью тестера или примитивной контрольной лампы. Переходить непосредственно к управлению двигателем ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка силового агрегата

Регулировка холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо следить за тем, чтобы воздушная заслонка была полностью открыта, для чего ручка направлена вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность работы мастера следующая:

IN выхлопная труба Вводится датчик прибора, который определяет концентрацию окиси углерода в выхлопе. Включают прибор, и с него снимают показания, характеризующие работу карбюратора.
При превышении установленных параметров качественный винт смеси закручивается с помощью отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 настроен на винт количества смеси.

Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в этом режиме. При отсутствии инструмента регулировку исправного карбюратора на ВАЗ 2107 можно произвести и без него.При определенном навыке эта операция не займет много времени.

Регулировка холостого хода без устройства

Самые опытные мастера и водители настраивают силовой агрегат ВАЗ 2107 следующим образом:

Винт качества смеси карбюратора выставлен на минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
Частота вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.

На практике этот метод применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

Регулировка холостого хода на карбюраторе ВАЗ 2107

Холостым ходом называется такой режим работы двигателя, при котором нет нагрузки на коленчатый вал. Необходимо поддерживать сгорание минимального количества топлива, чтобы мотор не глохнул, и не приходилось использовать аккумуляторную батарею для повторного запуска. Нестабильные обороты холостого хода приводят к тому, что двигатель глохнет или работает с перебоями, поэтому на ВАЗ 2107 (карбюратор) периодически необходимо регулировать холостой ход.Сегодня вы узнаете, почему на автомобиле ВАЗ 2107 с карбюратором нет холостого хода и как его отрегулировать.

Установка холостого хода на ВАЗ 2107

Почему холостой ход нестабильный — карбюратор ВАЗ 2107?

В зависимости от причин холостой ход может быть нестабильным или вообще отсутствовать. Обе неисправности характерны для любого карбюратора, установленного на ВАЗ 2107.

Для правильной регулировки данного режима необходимо знать о причинах, которые могут быть следующими:

Недостаточный или избыточный уровень в поплавковой камере.Поплавковая камера необходима для регулирования давления между топливной системой и диффузором и поддержания постоянного уровня топлива, готового к распылению. При недостаточном уровне камера не успевает подать бензин в камеру, а при чрезмерном — перекачивает, чтобы топливо не успело сгореть.
Загрязнение карбюратора. Он может касаться как своих трубчатых трубок, так и отдельных элементов: деталей сетчатых фильтров, а также клапанов и различных форсунок.
Карбюратор ДААЗ 2107 — 1107010 может питать датчик холостого хода или это неисправность EPHX.Встречается часто. Клапан может быть установлен неправильно, в результате чего его ход затруднен.
Всасывает избыточный воздух. Проявляется в виде неплотности соединений деталей карбюратора или имеется пробой прокладки коллектора.
Высокая степень загрязнения воздушного фильтра.
Неисправность трима — сгоревшие контакты.
Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

Каждая причина — это решение проблемы.Поэтому рассмотрим более сложные неисправности и выясним, почему не может отсутствовать холостой ход.

Нет карбюратора на холостом ходу ВАЗ 2107 — В чем причина?

Понятие «нет хх» на карбюраторе ВАЗ 2107 означает, что кроме нестабильной работы двигателя она наблюдается. Это может произойти сразу после запуска, а может и позже, давая возможность двигателю поработать.

Причины отсутствия холостого хода следующие:

Неисправность экономайзера принудительного холостого хода;
Воздушная поверхность;
Неверная регулировка угла опережения зажигания.

Все эти проблемы сопровождаются тем, что карбюратор не регулируется. Поэтому сначала учимся устранять причины.

Неисправен датчик EPHX

Экономайзер холостого хода или датчик холостого хода находится на ВАЗ 2107 под капотом и крепится к карбюратору. Это небольшой цилиндрический электромагнит, заключенный в блок. С задней стороны клапана находится контакт, провод от которого идет в цепь питания замка зажигания.

Блок управления ЭПХХ: 1 — выводы блока; 2 — корпус; 3 — печатная плата с микроэлектронными элементами.

Если карбюратор не поддается никаким регулировкам или не работает на холостом ходу на ВАЗ 2107, а ХХ очень быстро пропадает или мотор работает нестабильно, имеет смысл запустить двигатель и попробовать немного открутить клапан. При восстановлении карбюратора двигателя, притянуть клапан с небольшим усилием и попробовать изменить количество смеси. В 90% случаев карбюратор начинает работать правильно.

Другой случай — полный отказ клапана. Для этого его нужно проверить. Необходимо подключить его напрямую к аккумуляторной батарее. Если были слышны щелчки, клапан исправен. Попробуйте вкрутить его в карбюратор и запустить мотор. В случае успеха необходимо поискать отверстие в электропроводке и тогда регулировка ХХ не требуется.

Separe air

Это одна из самых сложных проблем, которая может быть вызвана несколькими причинами:

Кривая посадочного места
Неисправность колодок
Дроссельная заслонка не закрыта

Чтобы точно убедиться в необходимости данной проблемы, необходимо проверить цвет свечей и количество оборотов на холостом ходу.Если обороты высокие, а свечи имеют белый свет, значит, смесь обеднена, и, следовательно, воздух делает больше, чем предполагается.

В этом случае проверка начинается с обработки стыков карбюратора с коллектором для очистки дроссельной заслонки. Начать обработку с впускного коллектора, затем перейти к стыку карбюратора и коллектора и завершить EPHX. Изменение количества оборотов укажет на наличие подачи воздуха. Он должен располагаться в месте расположения прокладки.

Однако прокладка не всегда может быть причиной. Если карбюраторы неправильные и демонтированные на поверхности их соединений могут образоваться неровности, через которые происходит всасывание воздуха.

Еще одна причина — открытый дроссель. Точнее не до конца закрыто. Так будет правильнее, потому что на нижней верхней крышке карбюратора есть болт для регулировки зазора дроссельной заслонки. Если он закопан, то заслонка открыта и в диффузор проходит очень большое количество воздуха, снижая содержание бензина.Поэтому потребление становится меньше, а оборот слишком велик, поэтому его нужно настраивать.

Для разрешения нужно снять верхнюю крышку и настроить положение дроссельной заслонки. Проблема исчезнет сразу.

Установка уровня поплавковой камеры

Это первое, где можно настроить любой карбюратор. Именно от этой части будет зависеть расход и стабильность двигателя. Уровень должен находиться на номинальной отметке, установленной заводом-изготовителем, поэтому очень важно соблюдать технологию.

Установка уровня топлива в поплавковой камере:
I — крышка карбюратора; 2 — седло игольчатого клапана; 3 -Пор; 4 — игольчатый клапан; 5 — ударная игла шариковая; 6-ти клапанная игольчатая пробка; 7 — Кронштейн поплавка; 8-язычный; 9 — поплавок; 10 — прокладка.

Снимается верхняя крышка карбюратора, но перед этим нужно провести ручную заправку, чтобы проверить установленный уровень. Номиналом называется уровень бензина, расположенный на половине наклонной поверхности.Если он выше или ниже, то отрегулируйте уровень поплавка, сгибая регулировочные усы. Скорость ХХ регулируется и поплавковой камерой.

Для проверки достаточно накинуть крышку сверху, запустить двигатель и сразу утопить. Откройте крышку и проверьте уровень. После этого можно переходить к следующему шагу.

Как отрегулировать карбюратор ВАЗ 2107 на холостом ходу?

Теперь самое ответственное. Обязательно наличие тахометра. Проверив все системы, их исправность и правильность настройки, можно приступать к регулировке оборотов ХХ.Для этого автомобиль устанавливается на ровную поверхность, качественные винты и количества закручиваются до упора и закручиваются на четыре оборота, поэтому они регулируются с завода.

Необходимо заранее настроить пусковое устройство и полностью его удалить. Двигатель необходимо прогреть до рабочей температуры. Если есть необходимость в холодном пуске, вытащите сублимацию и снимите ее, как только мотор прогреется. Но не трогайте педаль газа.

Прекратить оборот до 800 об / мин, закручивая винт количества топливно-воздушной смеси.После этого нужно открутить или закрутить качественный винт, чтобы скорость стала максимально возможной. Не торопитесь, чтобы процесс настройки был более точным.

Снова убрать число до 800 об / мин. Теперь нужно отрегулировать винт качества, пока двигатель не начнет немного трястись. Этот момент будет наиболее приемлемым с точки зрения экономии топлива и динамики разгона.

Есть еще один метод, который заключается в циклическом повышении оборотов с помощью качественного винта.Этот процесс можно продолжать очень долго, пока мотор просто не заглохнет. Самое главное, чтобы обороты не опускались ниже 750 об / мин, а не превышали 900. В противном случае мотор будет работать нестабильно или потреблять слишком много топлива. Настроить его будет сложнее.

Если завышенные тали регулируются, то они значительно снижают ресурс двигателя, однако в зимнее время Перед регулировкой холостого хода до 1000 об / мин, когда карбюратор замерзает и требует дополнительной смеси.После этого нужно будет, чтобы следующее регулирование было подавлено, чтобы уменьшить обороты.

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе является неотъемлемой частью работ по обслуживанию карбюратора автомобиля А в форсунке нам поможет в такой ситуации датчик холостого хода. Сегодня мы рассмотрим регулировку этого механизма на автомобиле ВАЗ 2107, но перед этим мы знаем, зачем настраивается ХХ.

Зачем регулировать холостой ход карбюратора?

Карбюратор — это механизм, который подает топливно-воздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в данном случае именуется «качественным») определяется множество характеристик двигателя: стабильность его работы, мощность и расход потребляемого топлива.

Идеально сконфигурированный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ.Это означает, что он будет иметь стабильную динамику и максимальную мощность при минимальном расходе топлива. Следовательно, необходимо регулировать холостой ход на карбюраторе по следующим признакам:

Двигатель имеет неоправданный и довольно большой расход топлива . Стрелка экономометра постоянно указывает на неэффективную работу двигателя, да и бензин стал заканчиваться довольно быстро.
Пониженная мощность двигателя. Это означает, что он вряд ли получит необходимые изменения, прежде чем водитель включит следующую передачу.К тому же может не быть тяги на низких оборотах, глохнет мотор или есть провалы в работе педали газа.

Основная проблема первых двух признаков в том, что это может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы I. Неисправна система зажигания.

Самая главная и веская причина — мотор не держит холостые обороты или держит их нестабильно: возможна вибрация двигателя, а стрелка тахометра будет постоянно менять свое положение.В конце концов, мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили основные признаки неправильной работы карбюратора, необходимо отрегулировать холостой ход. Перед тем, как приступить к этой процедуре, нужно убедиться в исправности системы зажигания, очистить топливные фильтры и исправность топливного насоса, только после этого можно приступать к регулировке холостого хода.

Для начала прогрейте двигатель до рабочей температуры.В случае отказа (двигатель глохнет) потяните за ручку ручного управления воздушной заслонкой. После того, как мотор прогреется, остановите его и найдите на карбюраторе два винта, которые расположены друг к другу под углом. Тот, который стоит перпендикулярно карбюратору, называется винтом холостого хода или другим винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется качественным винтом.Затяните оба винта, а затем открутите количество в 4 витка, а качественный винт — на 3. Не забудьте удалить саблики.
Снова запустите двигатель. Скорее всего, обороты не будут соответствовать норме, поэтому затяните или открутите номер числа таким образом, чтобы обороты составляли 850-900 оборотов в минуту. Теперь с помощью винта установите максимально максимальные обороты двигателя. Для этого открутите или закрутите винт и внимательно проследите за поворотами на тахометре.Для этого не нужно откручивать болт до конца, так как качество достигает пика и свечу просто «прикрутить». Убирайте его, пока не появятся соответствующие прерывания.

Обратите внимание, что двигатель различается по времени года. Летом она не должна превышать 900, а зимой — 1000 оборотов в минуту.

Видео — Простая настройка ХХ своими руками

Вот так и холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

ВАЗ 2107 не держит холостой ход: как справиться с проблемой

ВАЗ 2107 н.э. лучшая модель Среди автомобилей своего класса, если сравнивать с примерными зарубежными аналогами. Однако благодаря невысокой цене и доступному сервису машина пользуется популярностью на всем постсоветском пространстве. Автомобили выпускались с 1982 по 2014 год. Это самая старая модель, возраст которой более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и изучить большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону. Неисправности, связанные с силовым агрегатом А его обвесом разные, но симптоматические:

периодически глохнет двигатель;
не держит стабильный импульс;
нестабильная работа на холостом ходу;
сложно завести;
недостаточная мощность;
повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа двигателя с впрыском

Обычно выражается в самопроизвольном изменении частоты вращения двигателя. Наблюдается при движении и на холостом ходу. Самая частая причина появления грохота в блоках впрыска ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика расхода воздуха).

Это устройство контролирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при разных режимах работы двигателя.Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества поступающего кислорода. То есть ветерок — обороты увеличились, стихи — уменьшились.

Убедиться в том, что ДМРВ неисправен, довольно просто. Отсоедините разъем устройства, и компьютер перейдет в аварийный режим работы. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если автомобиль стал вести себя адекватно, DMWR неисправен. Ездить на нем можно, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик расхода воздуха ремонту не подлежал, за исключением его загрязнения, поэтому можно попробовать его почистить.

Алгоритм очистки ДМВР ВАЗ2107 / 2105:

Снимите датчик вместе с защитным кожухом.

Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токовый изогнутый провод).
Ополаскивание корпуса любым средством для мытья посуды.
С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) осторожно очистите поверхности.
Залить 3-4 раза обильно, жидкость должна стекать.
Просушите устройство.
Соберите блок в обратном порядке.

Если проблема не устранена, придется покупать новое устройство.

Двигатель нестабильный карбюраторный

Характер нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такой же, как и у инжектора, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в этом случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, которое отвечает за оптимальную топливную смесь с кислородом для разных режимов работы силового агрегата.

Несмотря на то, что входы топлива и воздуха являются фильтрами, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанный в нормах. В результате жиклеры карбюратора забиваются мелкими частицами.

Водители с большим стажем не очень торжественно, бросили карбюратор ВАЗ2107 / 2105 в ведро с бензином на сутки, потом смазали со всех сторон сжатым воздухом и карбюратор вроде нормально работает.Это нормальный раствор, но он легко воспламеняется. Среди причин нарушения работы двигателя, связанных с поломкой карбюратора, можно выделить:

смещение положения регулировочных винтов от удара или вибрации;
увеличение диаметра петли займа за счет износа;
износ оси закрылка, ограничивающего его движение;
засорение жиклеров;
нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет комплексной, начнем с проверки герметика поплавка.Для этого снимите его с верхней части карбюратора (его нужно разобрать). Если в бензине поплавок — выбросить поплавок, если есть воздух для проверки воды с водой на пузырьки. Допустим, он сдал экзамен, значит надо проверить разрыв.

Поднимите карбюратор вертикально. Зазор между поплавковой камерой и стенкой карбюратора должен составлять 6,5 мм.

Установите крышку карбюратора и запустите двигатель на 30 секунд. Снимаем крышку. Уровень бензина должен точно совпадать с серединой конической поверхности корпуса карбюратора.Если не получилось, следует немного согнуть под углом ледяной стержень.

Со временем воздушные и топливные жиклеры либо забиваются, либо изнашиваются. В первом случае их необходимо очистить и взорвать. Во втором случае проверьте пропускную способность жиклеров с помощью бачка с водой, установленного над прикрученным гибером на метр. Они соединены трубкой. Ниже находится мерная колба. Измерения производятся в единицах SM3 / мин. В зависимости от маркировки гиббера объем жидкости, собранной за минуту в мерной колбе, должен быть соответствующим.

После 7-10 лет работы карбюратора гораздо проще купить комплект джузов и заменить их.

Те, кто пользуется газовыми установками, должны знать, что карбюратор используется не по назначению. Со временем внутри сухих соков образуется оксид, который забивает топливные отверстия. Машинка на бензине может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких действий:

Отрегулируйте положение поплавка, как описано выше.
Проверить и установить винты «качества» и «количества» в исходное состояние. Заверните их до упора и открутите на 2–3 оборота для «качественного» винта и на 3–4 оборота для «количественного» винта.
Подсоедините тахометр или автотестер к клемме «к» катушки зажигания, а второй щуп к корпусу.
Создать и прогреть двигатель до температуры 90 ° C

Винкер «Качество» Установите максимальную скорость на холостом ходу. Подача бензина увеличивается при повороте винта против часовой стрелки.
Винт «количество», установите обороты побольше, примерно 80-90 об / мин.
Качественно определяем винт, максимальные ли эти обороты, если нет, то повторяем процедуру.
Если положение числа числа числа не влияет на обороты двигателя, заверните качественный винт так, чтобы обороты упали до 800-900 об / мин.

Такая регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль заглох

Двигатель, который внезапно глохнет, не только создает неудобства при вождении, но и представляет угрозу безопасности водителя и пассажиров. Причин несколько.

Шторки на холостом ходу:

выход из строя датчика холостого хода;
выход из строя датчика дроссельной заслонки;
отток датчика положения дроссельной заслонки.

Глохнет на ходу:

прекращение подачи топлива или воздуха из-за загрязненного фильтра;
неисправность топливного насоса;
засорение жиклеров карбюратора;
перегрев двигателя.

Диагностику автомобиля, двигатель которого глохнет в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность просто. Снимите устройство, не снимая контактов, или подключите их после разборки. Держите прибор в руках, положите палец на коническую иглу и попросите друга включить зажигание. Если вы чувствуете толчки, то установите устройство обратно. Датчик холостого хода исправен.

Если вышел из строя датчик дроссельной заслонки, машина не только заглохнет, но и не заведется, потому что компьютер выдаст команду на максимальный выброс топлива, свечи поют мотор глохнет.

Если вы в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, проще не заморачиваться и обратиться в ближайший сервис, но если вы дойдете до гаража, то можете воспользоваться следующей инструкцией:

Снимите датчик.
Сверло на два мм просверлено в пластиковой крышке по кругу.
Снимите пластиковую площадку верхней контактной группы.
На нижней площадке можно прочитать следы WD-40 или алкоголя.
То же с контактной группой Верхняя крышка, но не блекнет, то гусеницы съели.
Собирать в обратном порядке.
По контуру проследить любой клей для пластика.

Не хватает воздуха

Часто машина заводится хорошо, выходит на сцену, а только надо отключить сублики, двигатель глохнет. Это говорит только об одном — нехватке воздуха. Скорее всего забиты жиклёры. Их нужно открутить и почистить. Потом проверьте, машина не виновата без отсоса.

Причин низкого качества агрегатов автомобиля с подобными симптомами невероятное количество, но разобраться в них может только специалист, обладающий набором профессиональных инструментов для диагностики.Но если чувствуете себя уверенно — дерзайте, в автосервисах ВАЗ ждут вас.

Регулировка холостого хода на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Холостой ход — со временем человек, который использует автомобиль с нарушенным холостым ходом, принимает решение о его регулировке, потому что все мы знаем, если холостой ход будет слишком мал, то двигатель время от времени будет заклинивать, и если он слишком высок, расход топлива слишком высок. Двигатель увеличивается и здесь нужно искать, как гласит золотая середина.

Но чтобы найти эту середину, нужно сначала научиться регулировать холостой ход на машине, а как регулировать холостой ход, знают далеко не все. Поэтому сегодня разберем вопрос касательно регулировки холостого хода на автомобилях «классического» семейства.

Примечание!
Для регулировки понадобится всего одна отвертка!

Резюме:

Офицер Советы по регулировке:
Во-первых, регулировка должна выполняться при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушного фильтра необходимо установить на автомобиль.

Во-вторых, при регулировке холостого хода необходимо отрегулировать уровень топлива, который находится в поплавковой камере карбюратора.

В-третьих, следует также отрегулировать зазоры клапанов и настроить момент зажигания.

Четвертая воздушная заслонка при регулировке холостого хода должна быть полностью открыта, она может быть снята с крыши с корпуса воздушного фильтра и в результате чего заслонка смотрится.

В-пятых, регулировку холостого хода в автомобиле не всегда легко начать, потому что регулировку вращения коленчатого вала и регулировку содержания оксида углерода (CO) необходимо выполнять совместно.

Примечание!
Для более точной регулировки холостого хода необходимо использовать «газоанализатор», которого у большинства владельцев нет вообще. Но настройку можно произвести и без этого устройства, но только это будет сложнее! (Как регулировать без этого прибора, смотрите в категории: «Регулировка Надежды без газоанализатора»)

Как регулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как перейти к регулировке, прочтите фото ниже:

Примечание!
Начнем с того, что на фото выше показаны винты, благодаря которым осуществляется регулировка холостого хода.Как видите, винты находятся глубоко в корпусе дроссельной заслонки карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта запрессованы втулки, благодаря чему винты можно вращать только на полу оборота. Если из-за этих втулок нет возможности правильно повернуть винт для регулировки холостого хода, то в этом случае поверните винты и следующим образом сломайте головки втулок. Когда саморезы будут закручены, прокручиваем с них остатки сломанных гильз и потом заворачиваем саморезы на место!

Настройка опции с помощью газоанализатора:

Примечание!
Чтобы вы поняли подробнее, то при заворачивании винта в винт частота вращения коленвала будет постепенно уменьшаться, а с обратным эффектом, то есть при его повороте частота оборотов будет постепенно увеличиваться!

2) Теперь плавно переходите к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, указанный под цифрой «1» на фото выше.Когда винт заворачивается под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при повороте — соответственно увеличиваться.

Примечание!
Регулировать содержание «СО» в выхлопных газах необходимо по ГОСТу на сегодняшний день. Ниже нормы исключать содержание «СО» не обязательно, поскольку в этой связи содержание несгоревших углеводородов «СН» может резко возрасти. Кстати, при регулировке винта «1» частота вращения коленвала может измениться!

3) и закрутите винт под цифру «2», доведя тем самым частоту вращения коленчатого вала до нормы.После этого также рекомендуется с помощью прибора проверить содержание «СО» в выхлопных газах. Если вам необходимо повторно отрегулировать оба винта, регулируйте их так, чтобы работа двигателя и выбросы не достигли атмосферы.

Примечание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите, чтобы двигатель при нажатии на педаль работал без перебоев, а при отпускании двигателя не приходилось спотыкаться. В том случае, если после отпускания педали газа двигатель глохнет, то увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту».Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала плавно начинаем вращать состав смеси, указанный под номером 1. Вращать его до тех пор, пока не будет достигнуто максимальное вращение коленчатого вала. (Частоту вращения коленчатого вала очень легко узнать по показаниям тахометра)

Примечание!
При вращении винта в выхлопе выделяются вредные вещества в атмосфере.Когда этот винт заворачивается в винт, количество «СО» в атмосферу будет уменьшаться, а при вращении, наоборот, увеличиваться!

2) Затем винтом под цифрой «2» установите частоту вращения коленчатого вала «1100 оборотов в минуту».

Примечание!
Винтом под цифрой «2» регулируется частота вращения коленчатого вала, поэтому при заворачивании винта в этот винт скорость вращения будет постепенно уменьшаться, соответственно при ее повороте постепенно увеличиваться!

3) И в конце, поворачивая винт состава смеси (рисунок 1), добиться, чтобы частота вращения коленчатого вала составила «800 оборотов в минуту».

Вопрос?
А как контролировать холостой ход на машине? (Ответ пишите в комментариях)

Дополнительный ролик:
Другой способ регулировки холостого хода, который вы можете увидеть в ролике ниже:

Примечание!
Даже если вы посмотрите ролик, советуем ознакомиться со статьей, потому что она написана более подробно!
