Карбюратор К-36

Ковровец-175Б

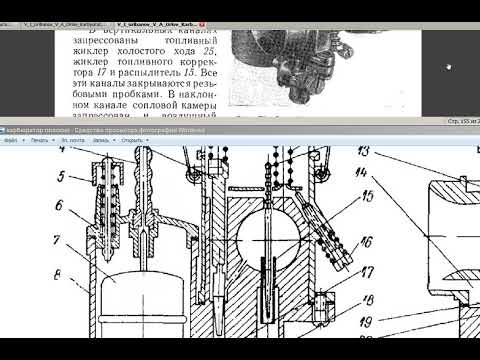

Схема устройства карбюратора К-36:

1 — крышка корпуса смесительной камеры; 2 — пружина топливного корректора; 3 — топливный корректор; 4 — топливоподводящий штуцер; 5 — утолитель поплавка; 6 — крышка поплавковой камеры; 7 — поплавок с игольчатым клапаном; 8 — корпус поплавковой и сопловой камер: 9 — направляющие тросов управления газом и корректором; 10 — замок крышки; 11 — пружина дросселя: 12 — игла дросселя; 13 — дроссель; 14 — воздушный карман; 15 — распылитель главной системы; 16 — винт подъема дросселя; 17 — жиклер топливного корректора; 18 — главный топливный жиклер; 19 — воздушный жиклер системы холостого хода; 20 — канал воздушной системы холостого хода; 21 — корпус смесительной камеры; 22 — дополнительное калиброванное отверстие системы холостого хода; 23 — основное калиброванное отверстие системы холостого хода; 24 — винт для регулирования качества смеси холостого хода; 25 — топливный жиклер системы холостого хода; 26 — пробка.

На Ленинградском карбюраторном заводе разработана конструкция карбюратора К-36 для двигателей дорожных мотоциклов и мотороллеров. В ближайшее пятилетие наша мотоциклетная промышленность должна выпускать мотоциклы и мотороллеры с двигателями, рабочим объемом 125, 175, 250, 350,500 и 650 см3. Есть основания считать, что карбюратор К-36 и его модификации подойдут для двигателей столь широкого диапазона.

Карбюратор К-36 конструктивно и внешне, по форме, существенно отличается от мотоциклетных карбюраторов, выпускаемых нашей промышленностью. У всех у них дроссель (он определяет в большей мере конструктивное оформление карбюратора) представляет собой цилиндр.

В К-36 применен плоский штампованный П-образный дроссель. Отсюда — своеобразная, в некоторой степени оригинальная форма карбюратора. По габаритам новый карбюратор меньше выпускаемых ныне К-28 и К-37.

К-36 относится к типу однокамерных, горизонтальных карбюраторов. У него две дозирующие системы — главная и холостого хода, а также обогатительное устройство — топливный корректор.

Основные детали его — корпус поплавковой и сопловой камер (отлит воедино) и корпус смесительной камеры.

Воздушный тракт смесительной камеры представляет собой трубу, диаметр которой плавно уменьшается к центру и, таким образом, имеет наивыгоднейший аэродинамический профиль.

В передней части корпуса смесительной камеры (со стороны крепления воздухоочистителя) расположен заборный воздушный карман 14 для подвода воздуха в систему холостого хода. При необходимости из этого же кармана можно производить забор воздуха в главную дозирующую систему (к распылителю 15). Верхняя часть смесительной камеры, имеющая прямоугольную форму, служит направляющей дросселя.

Крышка 1 корпуса смесительной камеры надежно крепится при помощи двух пластинчатых пружин 10. Такой способ удобен в эксплуатации. В крышку ввернуты направляющие 9 тросов управления газом и топливным корректором, контрящиеся гайками.

Поплавковая и сопловая камеры выполнены, как одна деталь, в которой сосредоточены все рабочие дозирующие элементы карбюратора: топливные каналы, главный топливный жиклер 18, жиклер 25 системы холостого хода, жиклер 17 топливного корректора 3, распылитель и топливный корректор. В результате исключается подсос постороннего, «неуправляемого» топлива и воздуха в смесительную камеру и обеспечивается стабильность устанавливаемой заводом регулировки карбюратора.

Плоский дроссель в совокупности с новой конструкцией сопловой камеры обеспечивают минимальное искажение профиля главного воздушного тракта карбюратора, а это повышает скорость потока воздуха в зоне распылителя и, таким образом, улучшает наполнение двигателя.

Главный жиклер легко вывернуть для осмотра и продувки (он завертывается сбоку), для этого не надо снимать карбюратор с двигателя.

Топливный жиклер системы холостого хода включен после главного жиклера. Благодаря этому она используется для компенсации рабочего процесса при полностью открытом дросселе и нет необходимости специально подводить воздух в главную систему. Это позволило также увеличить проходное сечение, а с ним и пропускную способность топливного жиклера холостого хода до 70 см3/мин и, таким образом, предотвратить частое засорение; улучшило общую управляемость процесса и создало возможность приблизить характеристики карбюратора к наивыгоднейшим. Регулировка системы холостого хода у нового карбюратора мало влияет на общую регулировку карбюратора.

Воздух поступает в систему холостого хода из патрубка воздухоочистителя, что гарантирует меньшее засорение системы холостого хода и попадание пыли в кривошипно-шатунный механизм двигателя.

Дроссель карбюратора, штампованный из листовой латуни, имеет в нижней части срез для обеднения смеси при холостом ходе и малых нагрузках. В верхней части дросселя есть отверстие для дозирующей иглы 12, закрепляемой без обычно применяемого замка.

Дозирующая игла — стандартного типа, с пятью кольцевыми канавками для регулирования качества смеси на режимах переменных нагрузок, а также в зависимости от климатических условий. Топливный корректор состоит из литого штока и конической иглы, которая вставляется в нижнюю полую часть штока и обвальцовывается. Игла корректора не имеет жесткой связи со штоком и может самоопределяться на кромках канала (седла), так же как игольчатый клапан поплавкового механизма.

Посредством пружины 2 игла корректора надежно перекрывает топливный канал даже при высоком разрежении. В верхней части штока корректора сделана прорезь для троса управления.

Топливный корректор действует следующим образом. На любом режиме работы двигателя при подъеме штока под разностью давлений в поплавковой и смесительной камерах топливо из поплавковой камеры через жиклер 17 и кольцевое сечение между иглой корректора и каналом поступает по калиброванному каналу в смесительную ка меру, где затем распыляется воздухом. Конусная игла обеспечивает плавность обогащения смеси, а степень его определяется пропускной способностью жиклера. Такой корректор дает возможность обогащать на 15—20% топливную смесь на всех режимах работы двигателя без снижения его мощности.

Качество смеси при холостом ходе регулируется изменением дозировки эмульсии топлива, а не воздуха. При этом улучшается характеристика двигателя на холостом ходу и повышаете чувствительность регулировки.

Почти все мотоциклетные карбюраторы, выпускаемые нашей промышленностью, крепятся к двигателю при помощи разрезного патрубка и хомута с болтом (уплотнение металла по металлу). Такое крепление не предотвращает проникновения постороннего, неуправляемого воздуха во всасывающий тракт карбюратора. Отсюда трудности в регулировании оборотов двигателя на холостом ходу и даже нарушение установленной заводом наивыгоднейшей регулировки карбюратора в эксплуатации. Сейчас лучшим способом считается крепление карбюратора к двигателю по средством фланца с уплотнительной прокладкой. Такой фланец предусмотрен в карбюраторе К-36.

Едва ли не важнейшим показателем в оценке карбюратора является экономическая характеристика мотоцикла. «Ковровец-175» с карбюратором К-36 расходует при движении по асфальтированной дороге со скоростью 30 км/час 2,2 л топлива на 100 км пути, при 40 км/час — 2,1 л, 50 км/час — 2,2 л., 60 км/час — 2,5 л, 70 км/час — 3,2 л. Это хорошая характеристика, свидетельствующая о том, что К-36 находится на уровне современных требований.

Сейчас на заводе идет подготовка серийному производству новых карбюраторов.

И. ГОРБАЧЕВ, В. КУЗНЕЦОВ инженеры Ленинградского карбюраторного завода



Экономическая характеристика двигателя Ковровец-175Б с карбюратором К-36

1961N12P10-11

Характеристики карбюратора К 36 — настройка и регулировка

Поколение карбюраторов серии К 36 было разработано на Ленинградском карбюраторном заводе в 1961 году на замену уже производившимся в то время К 28 и К 37. Новая серия карбюраторов выгодно отличалась от аналогов своей уникальной конструкцией. Особенностью карбюратора нового поколения стало то, что его принцип работы аналогичен автомобильным, т.е. винт количества смеси регулирует количество топливной эмульсии, поступающей за дроссель, а не воздуха. Что в свою очередь значительно повышает характеристики работы мотора на холостых оборотах и чувствительность их настройки.

Так же на новой модели была применена новая система монтажа. Для более качественного соединения карбюратора с мотором был установлен специальный фланец (более старые аналоги крепились при помощи разрезной трубы). Благодаря чему конструкторам удалось достичь герметизации системы и предотвращения неконтролируемого подсоса воздуха в систему.

Новый карбюратор К 36 был полигоном, еще для целого ряда других новаторских мыслей того времени среди которых особо выделялись следующие:

1. Форма штампованного латунного дросселя была выполнена в виде буквы «П» — что позволило значительно уменьшить рабочие габариты карбюратора.
2. Сопловая и поплавочная камеры были выполнены как одно целое.В совокупности с новой формой дросселя это позволило минимизировать искажение главной топливной магистрали, увеличить скорость воздушного потока в зоне сопла и улучшить наполнение цилиндров горючей смесью.
3. Полностью изменено расположение и конструкция жиклеров.Благодаря этому была значительно облегчена процедура замены главного топливного жиклера (для этой процедуры больше не требовалось демонтировать карбюратор).
4. Применена технология топливного корректора.В других моделях применялся менее эффективный – воздушный.
5. Крышка смесителя крепилась фиксаторными пружинами. На более ранних моделях для этого применялись болты.
6. Топливный корректор был вынесен из зоны диффузора.

Благодаря всем изменениям новая модель карбюратора имела значительные преимущества перед старыми системами и обеспечивала более стабильную настройку состава горючей смеси во всем рабочем диапазоне и равномерное распределение ее по цилиндрам. Что сделало данный карбюратор экономичнее на 5 – 7%. Предназначалась новая серия для моторов, чей рабочий объем цилиндров варьировался в пределах от 120 — до 350 кубических сантиметров.

Схема устройства карбюратора К-36: 1 — крышка корпуса смесительной камеры; 2 — пружина топливного корректора; 3 — топливный корректор; 4 — топливоподводящий штуцер; 5 — утолитель поплавка; 6 — крышка поплавковой камеры; 7 — поплавок с игольчатым клапаном; 8 — корпус поплавковой и сопловой камер: 9 — направляющие тросов управления газом и корректором; 10 — замок крышки; 11 — пружина дросселя: 12 — игла дросселя; 13 — дроссель; 14 — воздушный карман; 15 — распылитель главной системы; 16 — винт подъема дросселя; 17 — жиклер топливного корректора; 18 — главный топливный жиклер; 19 — воздушный жиклер системы холостого хода; 20 — канал воздушной системы холостого хода; 21 — корпус смесительной камеры; 22 — дополнительное калиброванное отверстие системы холостого хода; 23 — основное калиброванное отверстие системы холостого хода; 24 — винт для регулирования качества смеси холостого хода; 25 — топливный жиклер системы холостого хода; 26 — пробка.

Ввиду простоты конструкции, надежности и неприхотливости к условиям работы. Сегодня данная модификация часто применяется в мотоциклетных и лодочных моторах, а также мотопомпах. Чаще всего конечно такой карбюратор можно встретить на мотоциклах типа ИЖ – Юпитер и ИЖ – Планета -2.

Содержание статьи

Регулировка карбюратора К 36

Перед тем как вносить изменения в настройку карбюратора следует провести диагностику других важных узлов. Предварительно проверяется правильность  установки момента зажигания, состояние свечей, и чистится воздушный фильтр. Так же следует проверить состояние тросов управления дросселем и корректором. Они должны иметь рабочий люфт в 1.5 – 2 мм. который регулируется изменением положения натяжного винта на оконцевателе рубашки троса. Только убедившись в исправной работе и настройке всех этих узлов, можно производить регулировку.

Важно!  Любые настройки карбюратора выполняются только после прогрева мотора.

Для выполнения регулировки карбюратор К 36 имеет четыре органа – это винт настройки холостого хода, винт качества горючей смеси, главный топливный жиклер и конусообразная игла дросселя.

Настройка происходит следующим образом:

• Первым этапом производится регулировка холостого хода и необходима она для обеспечения равномерной работы двигателя на малых оборотах в прогретом состоянии.
• Во время регулировки следует закрыть топливный корректор. Затем, закрутить винт количества смеси примерно на 3.5-4 витка и завести мотор. После прогрева путем манипуляций с винтом количества нужно выставить минимальные обороты коленвала, при которых мотор работает стабильно. Далее вкрутить винт холостых оборотов до тех пор, пока не нарушиться стабильность работы мотора. Следом за этим нужно постепенно выкрутить этот же винт до установки бесперебойной работы силового агрегата. В конце винтом количества нужно опустить дроссельную заслонку для уменьшения холостых оборотов.
• Для проверки правильности настроек нужно на заведенном моторе провернуть ручку газа примерно наполовину, а затем резко отпустить. Во время такой манипуляции мотор должен работать без перебоев и не глохнуть.

Корректировка средних оборотов.

За работу мотора в среднем диапазоне оборотов (примерно от 1/4 до 3/4) отвечает запорная игла в карбюраторе. Важно, что при полном открытии дросселя положение дозирующей иглы не влияет на работу мотора.

Суть настройки заключается в изменении положения конусной иглы в заслонке дросселя. Для этих целей игла имеет специальные кольцевые проточки, благодаря которым ее, возможно, поднять или опустить, не используя при этом обычное замковое крепление.

При поднятии иглы в верхнее положение происходит обогащение горючей смеси, и при ее опускании наоборот уменьшается.

Если при проверке работы происходит эффект «обратки» (хлопок, вспышка горючей смеси в карбюратор через канал подачи топлива) это говорит о том, что иглу следует приподнять еще на 1-2 деления, а при появлении копоти на электродах свечей – ее нужно опустить. Правильно настроенная система должна работать размеренно, без перебоев, перегревов и потреблять умеренное количество бензина.

Настройка работы мотора на полных оборотах

Достижение адекватной работы мотора на полных оборотах достигается путем регулировки главного топливного жиклера, либо его заменой. А для более точной регулировки в конструкции предусмотрена  вращающаяся манетка топливного корректора. Важно, что на модели К 36 в отличие от более ранней К 28, для обеднения смеси нужно закрутить винт регулировки качества, а для обогащения – выкрутить. Так же и с корректором, все регулировки происходят в зеркальном порядке.

Регулировка равномерного распределения горючей смеси между рабочими цилиндрами.

На мотоциклах имеющих два рабочих цилиндра иногда появляется проблема с неравномерным распределением горючей смеси между ними. Появляется такая проблема, как правило, ввиду несимметричности впускного коллектора. Для этого на карбюраторах данной серии устанавливается регулятор, который размещается между карбюратором и впускным коллектором и служит для принудительной регулировки потока топливно — воздушной эмульсии. Для настройки нужно повернуть флажок в нужную сторону – для обогащения смеси для левого цилиндра – влево, для правого – вправо.

После проведения всех этих манипуляций настройку карбюратора можно считать выполненной.

Карбюратор К 36 характеристики:

Далее рассмотрена базовая модель карбюратора без его модификаций.

Диаметр камеры смесителя	26 мм.
Диаметр диффузора	24 мм.
Масса поплавка	8,8 г.
Пропускная способность главного жиклера	180 см³/мин.
Диаметры отверстий жиклеров топливного жиклера холостого хода	0,5 мм.
Воздушного жиклера холостого хода	0,9 мм.
Жиклера корректора	0,7 мм.
Рабочая масса карбюратора	0,6 кг.
