Конструкция и принцип действия системы зажигания бензопилы

Каждая пила, работающая на бензиновом двигателе, обязательно оборудуется системой зажигания. Основная функция этого узла заключается в своевременном воспламенении горючего внутри цилиндра. Для этого система зажигания бензопилы создает электрический разряд, который пробивает пространство между электродами штатных свечей. От исправности этого узла бензопилы во многом зависит правильность и эффективность работы ее двигателя. В связи с этим проверке этой важной части инструмента нужно уделить особое внимание.

Электронное зажигание хозяйственной бензопилы в стандартной комплектации состоит из ряда следующих деталей:

магнето;
свечи зажигания;
клавиши, отключающей мотор;
проводки, соединяющей элементы между собой.

Магнето – это отдельный тип генератора, работающего с переменным током. При работе он создает электрическую энергию, и направляет ее к свече зажигания бензопилы. В устройство магнето входит катушка индуктивности, на которой намотана неподвижная обмотка. Также в конструкцию элемента входит постоянный магнит, который крепится на маховике. При работе бензопилы маховик вращается одновременно с коленчатым валом двигателя.

В нужный момент определенная штатная деталь устройства разводит имеющиеся контакты. Это приводит к резкому увеличению напряжения и вспышке искры между электродами заводской свечи.

При этом повышается риск перегрева контактов. Чтобы исключить это, а также окисление проводки, электрическая схема штатной системы зажигания оборудована конденсатором.

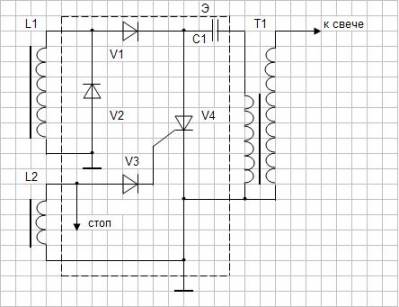

Схема зажигания хозяйственной бензопилы, оснащенной бесконтактным базовым магнето, основана на действии катушки управления. Она выполняет функции регулятора потока напряжения. Устройство электронного блока такой системы зажигания дополнено конденсатором, диодом и тиристором. Последний нужен для пропуска тока с определенными параметрами напряжения.

Во время открытия тиристора начинает разряжаться конденсатор, тем самым, создавая ток внутри витков базовой первичной обмотки.

После этого ток преобразуется в высоковольтное постоянное напряжение, которое создает пробой в штатной свече зажигания, расположенной в цилиндре. Стандартная электрическая сеть бензопилы действует по принципу импульса одновременно с поступательными циклическими движениями моторного цилиндра и вращением коленчатого вала.

Как выставить зажигание на бензопиле?

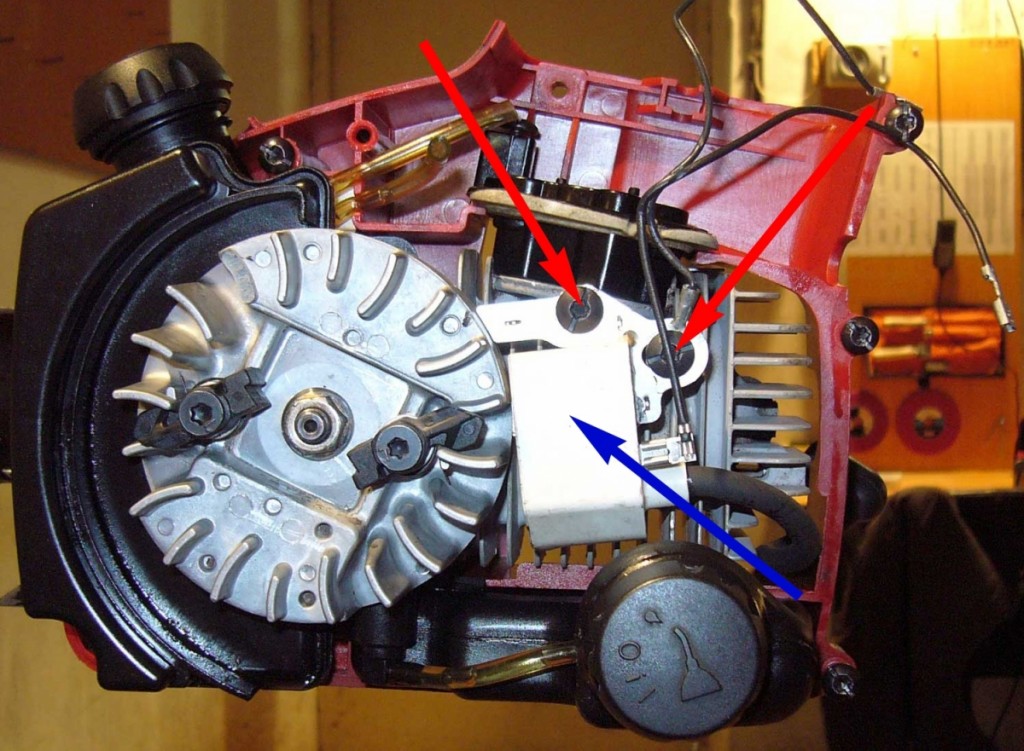

Отрегулировать зазор между маховиком и катушкой зажигания на бензопиле требуется в том случае, когда инструмент не заводиться. Непосредственно перед регулировкой нужно проверить состояние свечи. Для этого потребуется снять провода с головки и аккуратно выкрутить деталь из гнезда специальным ключом. Если свеча не мокрая, и на ее керамических стенках видны небольшие светлые пятна масла, то нужно переходить к следующему этапу проверки.

Для этого потребуется надеть на свечу колпачок со штатной проводкой и несколько раз резко потянуть за трос стартера. Если при этом искра так и не появилась, значит, следует переходить к регулировке зазора между маховиком и магнето.

Нарушение зазора между этими деталями бензопилы может стать причиной неосторожного обращения с инструментом. В стандартном виде дистанция между магнето и маховиком должна составлять не более 0,2 мм. Проверить эту величину достаточно просто. Для этого между элементами потребуется поместить специальную прокладку. Если она свободно входит в пространство между элементами, значит, зазор выставлен правильно.

Многие мастера утверждают, что правильно отрегулировать зажигание на бензопиле можно только при помощи шаблона. Однако не каждый владелец инструмента может позволить себе покупку одноразового изделия по довольно высокой цене. Многие садоводы используют самодельные шаблоны в виде полосок, вырезанных из плоского пластикового сосуда из-под сока.

Дальнейшая регулировка зажигания бензопилы выполняется в таком порядке:

Сначала нужно ослабить болты фиксации системы;
После этого между штатной катушкой зажигания и встроенным маховиком следует вставить шаблон;
В конце болты регулировки фиксации потребуется затянуть.

После регулировки зазора останется собрать бензопилу и продолжить ее эксплуатацию.

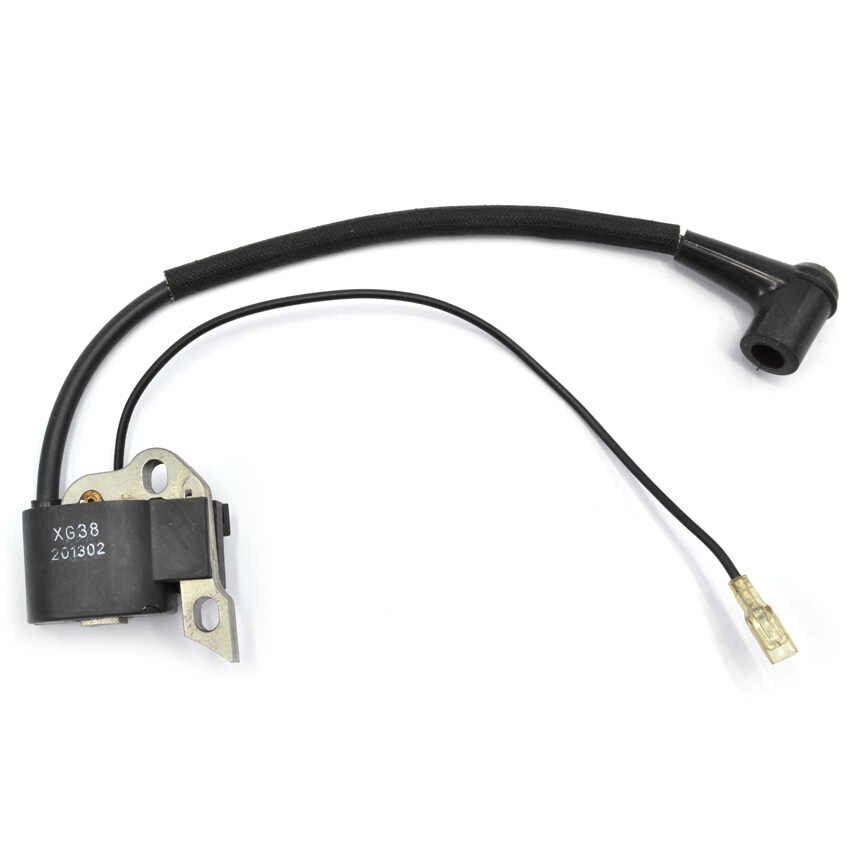

Как проверить катушку зажигания бензопилы?

Нередко причина неисправности используемого инструмента заключается не только в неправильном зазоре между имеющимся стандартным маховиком и стандартной катушкой, а в поломке последней. В этом случае потребуется тщательно проверить катушку.

Для этого нужно:

осмотреть состояние корпуса катушки и убедиться, что на нем нет трещин и других дефектов;
проверить чистоту элементов катушки и подключенной к ней электрической проводки;
осмотреть состояние изоляции проводов;
оценить надежность креплений;
осмотреть состояние колпачка, который образует искру;
проверить состояние свечи;
проверить работоспособность выключателя свечи;
мультиметром проверить напряжение внутри узла.

Чтобы точно определить поломку катушки, потребуется использовать дополнительные приборы – амперметр и вольтметр. При этом нужно убрать от очага образования искры все посторонние предметы.

Проверка катушки выполняется в таком порядке:

Вначале нужно измерить сопротивление, которое создает магнето. Этот способ используется в том случае, если владелец бензопилы знает оптимальные параметры. При формировании необходимого импульса потребуется отделить показатели, сформированные разными полупроводниковыми элементами. В этом случае признаком неисправности служит прозвон цепи через минус и высоковольтный провод. В результате измерительный прибор показывает завышенное сопротивление или обрыв цепи;
Далее нужно использовать прибором, который даст возможность проверить работу свечи и наличие искры. Его потребуется подключить в месте разрыва цепи между свечей и высоковольтным проводом. Минус этого метода заключается в том, что необходимый для проверки прибор стоит довольно дорого.

Еще один способ проверки катушки не требует использования дорогих приборов. Он используется только в тех случаях, когда у владельца бензопилы больше нет вариантов диагностики системы зажигания. При проверке со свечи потребуется скинуть колпачок и вставить в него небольшой гвоздь. После этого колпачок нужно надеть на свечу таким образом, чтобы дистанция между гвоздем и цилиндром составляла примерно 6–7 см. После этого пилу нужно завести и осмотреть искру. Если катушка исправна, то искра будет иметь ярко-синий цвет. Другие оттенки искры будут свидетельствовать о неисправности магнето.

Ремонт катушки нужно выполнять в сухом чистом месте. При этом нужно исключить попадание на детали механизмы пыли, масла или других жидкостей. В противном случае появится риск короткого замыкания, которое приведет к сложной поломке узла инструмента.

Зажигание бензопилы. Устройство,схемы,неисправности. — Все о бензопилах

Система зажигания бензопилы — это целый комплекс элементов, с помощью которых при запуске двигателя появляется искра. Она нужна для того, чтобы поджечь топливо и привести мотор в состояние полноценной длительной работы. Главным элементом системы зажигания является свеча, которая должна поджигаться всякий раз, когда двигатель находится в нужном цикле работы. И хоть система является надежной и продуманной, но иногда требуется ее ремонт, поэтому пользователю нужно знать, как устроена его бензопила, а также что он может сделать для ремонта ее системы зажигания.

Как устроено зажигание бензопилы

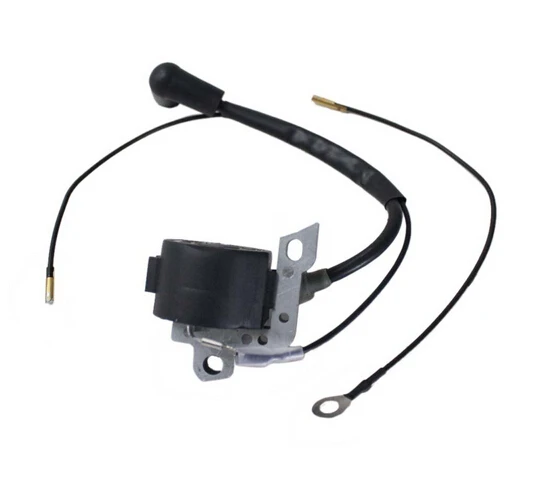

Устройство системы зажигания современных бензопил

Магнето Stihl MS 180

Ранее системы зажигания были довольно ненадежными, но сейчас они усовершенствовались. Так, в их системе управления есть элементы, регулирующие импульс в зависимости от того, какая скорость пилы.

За счет этого двигатель работает более эффективно, что повышает общий КПД инструмента. Кроме того, такие элементы важны, потому что с ними проще запустить изначально пилу.

Не менее важный факт — надежность современных систем. Если раньше зажигание выходило из строя очень часто, то сейчас все компоненты его настолько прочные и качественные, что в ремонте нуждаются крайне редко.

Итак, современная система зажигания бензопилы — это маховичный магнето, свеча зажигания, провод и кнопка выключения зажигания. Различают контактные и бесконтактные магнето. Устройство первого довольно простое: постоянные магниты (установлены в ободе маховика), катушка зажигания, конденсатор и прерыватель. Катушка, в свою очередь, включает сердечник, а также первичную и вторичную обмотку трансформатора. Еще один немаловажный элемент — свеча зажигания. Ее конструкция такова: центральный и боковой электроды, изолятор, внешний корпус.

Прерыватель и первичная обмотка катушки соединены последовательно. Выключение прерывателя происходит за счет наличия на коленчатом валу кулачка. Первичная обмотка последовательно соединяется не только с прерывателем, но и с кнопкой выключения. Магнето монтируется в картер слева, закрепляясь основанием на две шпильки и гайки.

С помощью маховичных магнитов происходит образование магнитного поля, пересекающего катушку. За счет этого, если контакты в первичной обмотке замкнуты, образуется слабый ток. Соответственно, когда контакты разомкнуты, магнитного поля нет и индуцируется ЭДС во вторичной обмотке. За счет этого образуется ток высокого напряжения, который подается на свечу и дает искру для зажигания топлива. В этот момент поршень почти находится возле верхней мертвой точки (на 4 мм ниже ее).

[wpsm_recent_posts number_posts=»4″]

Устройство зажигания бензопил «Урал-Электрон 2 Т» и «Дружба»

У двигателей бензопил «Урал-Электрон 2 Т» или «Дружба», а также «Тайга-214-Электрон» несколько иная система зажигания. Так, там используются

Магнето МБ-1

электронные магнето бесконтактного типа. То есть, они не имеют контактного механического прерывателя.

Что это значит? Индуцированный ток вырабатывается за счет высоковольтного трансформатора. При этом его первичная обмотка имеет последовательное соединение с тиристором через зарядную обмотку, конденсаторный диод, а также обмотку управления. За счет столь сложной системы через тиристор ток проходит только тогда, когда к нему приходит определенный электрический потенциал.

Как только тиристор открыт, происходит разрядка конденсатора на массу. Во время того, как по первичной обмотке проходит ток с большим импульсом, вторичная создает большое индуктивное напряжение, что вызывает искру на свече. То есть, за счет тиристора и управляющей обмотки происходит работа бесконтактного прерывателя, который имеет высокую надежность, так как не имеет изнашиваемых частей.

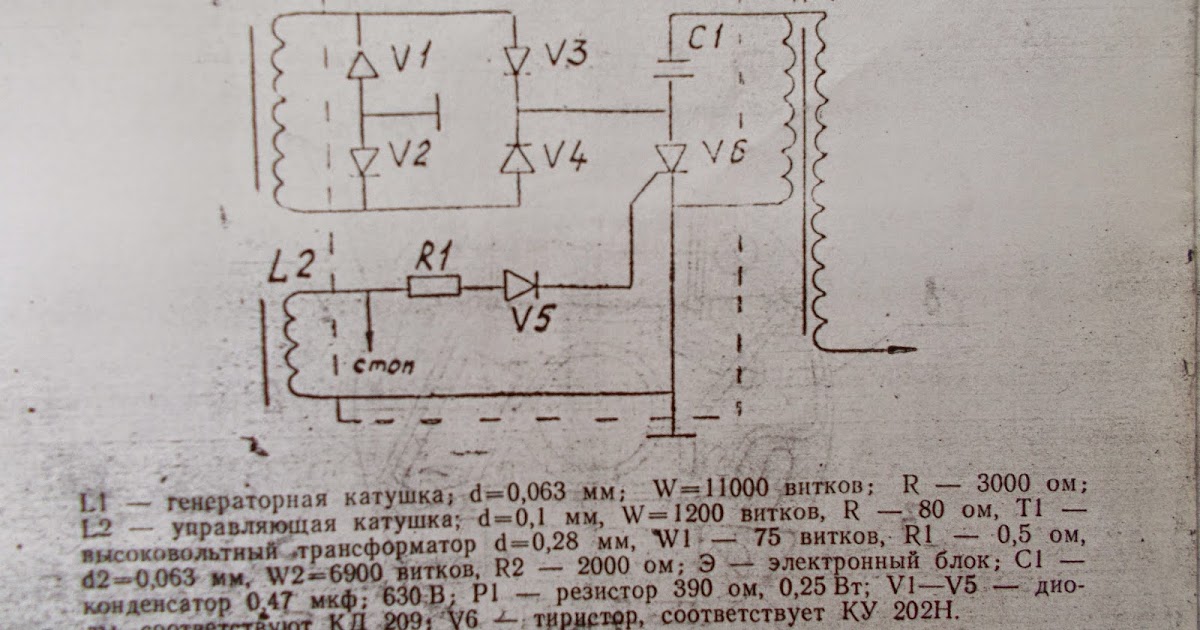

Схема зажигания бензопилы Урал

Схема зажигания бензопилы «Урал» (МБ-1)

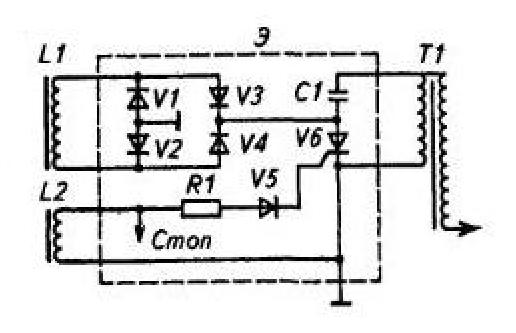

Схема зажигания бензопилы «Дружба»

Схема зажигания бензопилы Дружба

Основные неисправности системы зажигания бензопил

Примерно понимая, как работает система зажигания бензопил китайского или отечественного производства, можно уже разобраться, какие могут быть проблемы с этим механизмом и как их устранить.

Свеча зажигания

Чаще всего поломка возникает из-за свечи зажигания. Стоит проверить, не поврежден ли изолятор и не изношен ли электрод. Проверяют всю свечу на целостность и отсутствие дефектов — это и целостность проводов от катушки, и наличие изоляционного материала, и т. д.

Высоковольтный провод

Далее проверяют провода свечи зажигания. Часто они могут пролегать таким образом, что наблюдается много изгибов. В тех местах провод может повреждаться, при этом внешне выглядеть идеально. Далее осматривают колпак свечки провода зажигания. На нем не должно быть коричневого налета. Если таковой есть, это значит, что искра выстреливает не в нужном месте, а по всем частям около керамического изолятора. Колпак также может иметь повреждения — трещины, сколы. Проверку нужно осуществлять аккуратно, ведь из-за поврежденного изоляционного слоя можно получить удар током.

Кнопка включения/выключения

Частой поломкой системы зажигания является неисправность тумблера выключения. Чтобы его проверить, провода отключают от модуля и проверяют работоспособность пилы. Если искра есть, дело в выключателе.

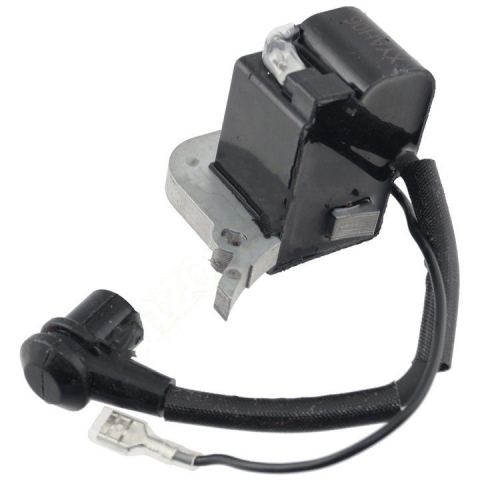

Проблемы с модулями зажигания (катушками) цепных пил

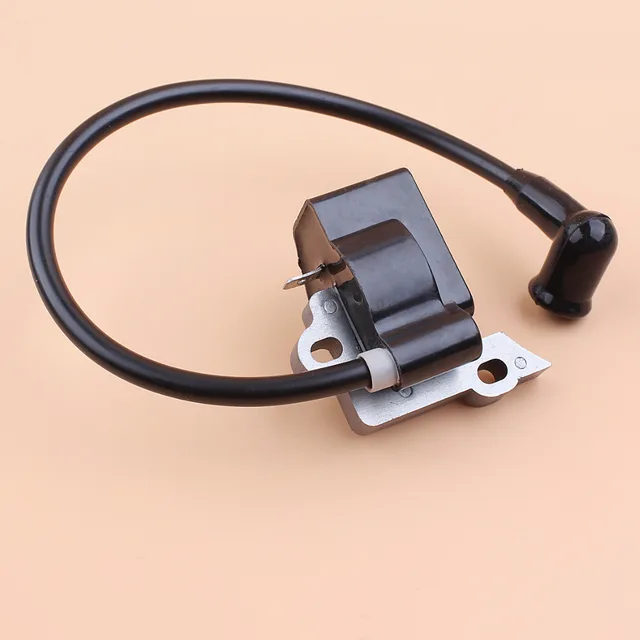

Катушка зажигания бензопилы Husqvarna
