Устройство и работа сцепления автомобиля КамАЗ-5320

 Сцепление служит для того, чтобы отсоединять двигатель от коробки передач при переключении передач, а затем снова соединять их, обеспечивая переключение передач с минимальными ударами между зубьями соединяемых шестерен или муфт, а также плавное трогание с места и разгон автомобиля. Кроме того, сцепление предохраняет трансмиссию от перегрузок, например, при быстром включении передач и резком изменении скорости движения автомобиля. Сцепление используется также для разъединения двигателя и коробки передач при пуске холодного двигателя.

Включение и выключение сцепления осуществляется через привод управления и выключающее устройство сцепления.

Сцепление (рис. 3.1) установлено в картере 5, который изготовлен из алюминиевого сплава и выполнен заодно с картером переднего делителя коробки передач. Картер 5 по передней привалочной плоскости соединяется болтами с картером маховика двигателя, а с задней стороны к нему крепится картер коробки передач.

Сцепление фрикционное, сухое, двухдисковое с периферийным расположением нажимных пружин. Ведущие и ведомые части сцепления, детали выключающего устройства и нажимные пружины 12 размещены в расточке маховика 1 под кожухом 6.

К ведущим частям сцепления относятся маховик 1, средний ведущий диск 2, нажимной диск 4. Средний ведущий и нажимной диски имеют на наружной поверхности по четыре шипа, которые входят в пазы на цилиндрической поверхности маховика и передают на ведущие диски крутящий момент от двигателя. При этом одновременно обеспечивается возможность осевого перемещения дисков 2, 4.

Рис. 3.1. Сцепление автомобиля КамАЗ-5320:

1 – маховик;

Внимание!

Если вам нужна помощь в написании работы, то рекомендуем обратиться к профессионалам.

Более 70 000 авторов готовы помочь вам прямо сейчас. Бесплатные корректировки и доработки. Узнайте стоимость своей работы.

2 – средний ведущий диск;

3 – ведомый диск;

4 – нажимной диск;

5 – картер;

6 – кожух;

7 – опорная вилка;

8 – рычаг выключения;

9 – муфта выключения с подшипником;

10 – вилка выключения;

11 – упорное кольцо рычагов выключения;

12 – нажимная пружина;

А – зазор между упорным кольцом рычагов выключения и подшипником муфты выключения.

К ведомым частям сцепления относятся два ведомых диска 3. Ведомые диски стальные, снабжены фрикционными накладками, изготовленными из асбестовой композиции, соединяются со своими ступицами каждый через гаситель крутильных колебаний пружинно-фрикционного типа.

Ступицы ведомых дисков установлены на шлицах первичного вала переднего делителя передач. Между кожухом 6 и нажимным диском 4 установлены нажимные пружины 12, под действием которых ведомые диски зажимаются между нажимным диском и маховиком с суммарным усилием 10 500—12 200 Н (1050—1220 кгс),

Включающее устройство сцепления состоит из рычагов выключения 8, соединенных наружными концами с нажимным диском 4, а в средней части с опорными вилками 7, которые установлены в кожухе 6; упорного кольца рычагов выключения 11 и муфты выключения с подшипником 9, установленных на цилиндрической части крышки подшипника первичного вала переднего делителя передач, и вилки выключения 10, укрепленной на валу.

При включенном сцеплении крутящий момент передается от маховика через шиповое соединение на средний ведущий и нажимной диски, затем на фрикционные накладки ведомых дисков и через гасители крутильных колебаний на их ступицы, которые установлены на первичном валу переднего делителя передач. Когда сцепление включено, упорное кольцо рычагов выключения 11 отходит от подшипника муфты выключения 9 так, что образуется зазор А = 3,2-4,0 мм, обеспечивающий полноту включения сцепления.

При выключении сцепления муфта выключения с подшипником 9 через упорное кольцо 11 воздействует на внутренние концы рычагов выключения 8, которые поворачиваются на игольчатых подшипниках опорных вилок 7. Наружные концы рычагов выключения при этом оттягивают нажимной диск 4 от заднего ведомого диска 3. Средний ведущий диск 2 с помощью рычажного автоматического механизма, смонтированного на диске, самоустанавливается в среднее положение между торцами нажимного диска 4 и маховика 1, освобождая передний ведомый диск 3. Таким образом, между ведущими и ведомыми дисками сцепления при полном его выключении имеются зазоры, которые обеспечивают разъединение ведущих и ведомых частей и «чистоту» выключения сцепления.




Поможем написать любую работу на аналогичную тему

Получить выполненную работу или консультацию специалиста по вашему учебному проекту

Узнать стоимость

самые детальные инструкции ?, как правильно подвести, прокачать и отрегулировать своими руками (схемы и видео) и когда нужна замена

Регулировка сцепления Камаз 5320, 43118 и других моделей состоит в отладке положения муфты, педали, толкателя усилителя и корзины. Необходимость проведения процедуры проверяется измерением расстояния от низа педали до поверхности пола — расстояние должно составлять не более 16 сантиметров.

Содержание

[ Раскрыть]

[ Скрыть]

Конструктивные особенности сцепления

На большинстве грузовых автомобилей КамАЗ используется двухдисковая система сцепления (СС) с радиальным положением силовых пружин. Для функционирования механизма применяется специальный гидравлический привод, оснащенный пневматическим усилителем. Такая схема позволяет обеспечить снижение усилия, которое требуется для того, чтобы выжать педаль сцепления.

Схема системы сцепления на Камаз 4310 и 53215

Основные элементы устройства:

  1. Маховик.
  2. Средний ведущий вал.
  3. Ведомый шкив.
  4. Нажимной диск.
  5. Кратерное устройство.
  6. Защитный кожух.
  7. Опорная вилка.
  8. Рычаг переключения скоростей.
  9. Муфта деактивации с подшипниковым элементом.
  10. Вилка выключения системы.
  11. Упорное кольцо рычагов отключения.
  12. Выжимная пружинка.
  13. А — люфт между подшипником муфты и кольцом рычага отключения.

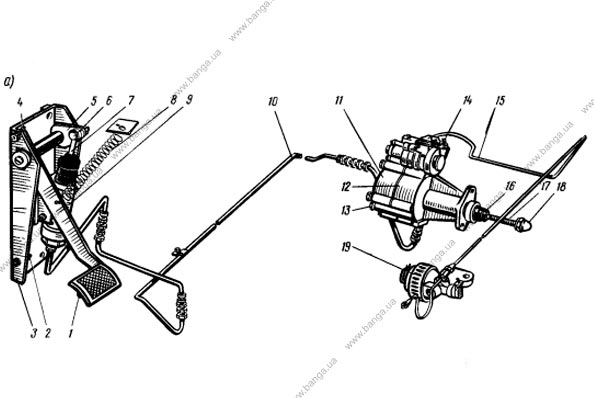

Схема соединений привода сцепления Камаз 43118 и 65115

Основные компоненты схемы:

  1. Педаль сцепления.
  2. Основной цилиндр.
  3. Цилиндрический элемент пневмоусилительного устройства.
  4. Следящий механизм пневматического усилителя для устройства с двумя дисками.
  5. Воздухопровод.
  6. Рабочий гидравлический цилиндр.
  7. Муфта отключения, оснащенная подшипниковым элементом.
  8. Рычаг переключения.
  9. Шток.
  10. Трубопроводы и патрубки гидравлического привода.

Ведомые диски в СС Камаз 55111 или 43114 производятся с применением термостойких фрикционных накладок, позволяющих не допустить быстрого износа конструктивных элементов. Также устройство включает в себя гаситель колебаний, которые образуются при прокручивании коленвала мотора. Педаль приводного устройства располагается на специальных втулках и обычно функционирует без необходимости регулярной смазки. В более современных версиях Камаз 55102 и 6520 используются однодисковые сцепления класса Евро.

Сцепления в системах Камаз могут отличаться между собой по величине передающегося крутящегося момента.

Основная особенность усовершенствованных версий СС заключается в наличии встроенного индикатора, определяющего износ фрикционных накладок. Измерение зазора производится по расстоянию между корпусом усилительного устройства, а также шайбой, расположенной на штоке. При серьезном износе этот показатель может составить около 2,3-2,5 см. В некоторых СС на Камаз 43114 и 4308 с ПГУ может отсутствовать возможность регулировки положения штока.

Фотогалерея: разновидности систем сцепления

Однодисковое СС для грузового авто На фото — многодисковая система сцепления

Подготовка к регулировке

Прежде чем правильно отрегулировать и прокачать сцепление на грузовиках Камаз 740, 5511 или других, необходимо выполнить следующие действия:

  1. Произвести проверку герметичности приводного устройства. Для этого нужно несколько раз выжать педаль сцепления. Наличие серьезной утечки воздуха можно определить на слух, а более слабой — с использованием мыльного раствора. Если из системы уходит тормозная жидкость, это можно определить визуально. При обнаружении проблем в герметичности производится подтяжка комплектующих элементов или замена патрубков.
  2. Выполнить диагностику уровня жидкости в расширительном бачке приводного устройства. Объем расходного вещества должен составить около 15-20 мм ниже кромки горловины резервуара. Если требуется, уровень жидкости восполняется. Смешивать расходные материалы от разных производителей при выполнении этой задачи не рекомендуется.
  3. Произвести проверку работы оттяжных пружин педали, а также рычага шкива вилки отключения системы.
  4. Выполнить затяжку болтов, которые фиксируют пневматическое усилительное устройство СС. Эта процедура выполняется с использованием динамометрического ключа. Момент затяжки должен составить около 90-100 Нм.
  5. Слить конденсат, если он имеется, из пневматического гидроусилительного устройства.

Наладка работы фрикциона

Для выполнения задачи потребуется специальное самодельное изделие в виде кусочка проволоки, одна сторона которой должна быть 2 мм и согнута под углом 90 градусов. Толщина стержня не менее 3-4 мм. Такой размер оптимален для контроля зазора между контуром лапок и компонентом отсоединения диска. Регулировка выполняется с использованием гайки пневмоусилительного устройства. Лапки должны быть подведены к кольцу через отверстие, расположенное в верхней части картера.

Регулировать фрикциона нужно так:

  1. Гаечным ключом выкручиваются контрагаечные винты.
  2. Производится демонтаж стопор и пластин.
  3. Каждая гайка ослабляется и отпускается на 5 оборотов, для удобства рекомендуется использовать трещотку. В случае если пятак выступает за поверхность кольца, его необходимо утопить, заранее проверив наличие феродо внизу.
  4. При выполнении этой задачи можно поменять и пружинные элементы, если они изношены. Лапки следует выставить так, чтобы они одинаково соприкасались с кольцом.
  5. Выполняется проверка биения площади диска. При необходимости производится смазка подшипникового устройства. Регулировочный зазор должен составить около 29-30 мм.

Регулировка свободного хода педали сцепления

По официальному регламенту ход для передвижения педали должен составить около 6-12 мм, а сам замер следует делать от центральной составляющей пластины. Педаль необходимо отпустить, пока в работу не вступит основной цилиндр после нажатия на нее. Отладка осуществляется с использованием эксцентрикового пальца, при выполнении регулировки педаль должна быть прижата к верхнему упору. Корончатая гайка максимально затягивается и производится замен полного хода, который должен составить 185-195 мм.

Видео о регулировке педали сцепления

Канал «ВОСЕМЬ АТМОСФЕР» в своем видеоролике подробно показал, как увеличить выжим педали сцепления на Камаз Евро.

Отладка муфты

Свободный ход муфты активации сцепления должен быть 32-40 мм. Для замера потребуется прокрутить регулировочную гайку.

Алгоритм действий:

  1. Крепежная гайка вилки ослабляется.
  2. Палец крепления расшплинтовывается. Пользователь должен добиться его свободного передвижения. После этого элемент извлекается.
  3. Производится вращение вилки тяги до получения требуемого зазора.
  4. Гайка затягивается, палец устанавливается на место.
  5. Обратно ставится шплинт.
  6. Производится проверка регулировки. При отжатии педали сцепления свободный ход муфты должен быть не меньше 2,5 см.

Отладка полного хода толкателя усилителя

Перед тем как своими руками подвести свободный ход толкателя однодискового или многодискового сцепления, нужно уточнить его длину. Для этого требуется полностью отключить сцепление и произвести проверку. Если величина свободного хода составит 2,5 см или меньше, то система не сможет до конца выключаться, определить это можно по сложностям при переключении передач. При необходимости производится добавление рабочей жидкости в цилиндр толкательного устройства.

Некорректная работа усилительного устройства может быть связана с наличием воздуха в патрубках. Для устранения проблемы нужно выполнить прокачивание привода.

Пример прокачки на автомобиле 55102:

  1. В резервуар добавляется необходимое количество жидкости.
  2. Производится демонтаж защитного колпачка с перепускного клапана. Затем на него надевается резиновая трубка, второй конец которой опускается в резервуар с жидкостью.
  3. Педаль сцепления нажимается до упора.
  4. Клапан открывается на один оборот. Педаль сцепления нужно выжать несколько раз, пока из конца патрубка, установленного в емкость с жидкостью, не перестанет выходить воздух. Определить это можно по образованию пузырьков. Главное при выполнении этой задачи — не допустить снижения уровня расходного материала до отметки менее 4 см от верхней части резервуара.
  5. Клапан закрывается, патрубок снимается. На место устанавливается защитный колпачок.
  6. В емкость добавляется необходимое количество жидкости.
  7. Производится проверка хода толкателя.

Регулировка корзины сцепления КамАЗа

Суть регулировки заключается в том, чтобы правильно поставить лепестковые элементы на корзине, подробная инструкция:

  1. Подготавливается нажимной диск в сборе, его следует положить на шаблон, который сможет обеспечить зазор в 2,9 см.
  2. Ослабляются винты крепления.
  3. Производится настройка положения упорного кольца для лапок. Все элементы устройства должны соприкасаться с поверхностью кольца одновременно.
  4. Выполняется проверка люфта и биения поверхности вала.
  5. Производится смазка переднего подшипникового устройства, которое находится в коленвале.
  6. Выполняется установка устройства с использованием оправки.

Видео о регулировке корзины сцепления без демонтажа коробки передач

Снято пользователем Жека Салтовский.

Техническое обслуживание

Нюансы, которые должен выполнять пользователь для проведения технического обслуживания системы сцепления:

  1. Своевременная диагностика затяжки винтов, которые фиксируют усилительное устройство в цепи привода.
  2. Мониторинг герметичности гидравлических патрубков. На шлангах не допускаются следы моторной жидкости или другие маслянистые пятна.
  3. Диагностика исправности конструктивных элементов педального узла. Все составляющие детали должны быть целыми, большие зазоры в соединениях не допускаются.
  4. Проверка уровня смазочного материала в подшипниковом устройстве муфты, а также во втулке, которая соединяет ее с вилкой. Для подачи расходного материала в картере расположены специальные точки, оборудованные масленками. Жидкость нагнетается в них с использованием шприца.
  5. Своевременный слив конденсата из корпуса пневматического гидроусилителя.
  6. Диагностика наличия жидкости в расширительном бачке и ее добавление.

Когда требуется ремонт или замена сцепления?

Признаки, которые могут указать на неисправность в работе системы сцепления:

  • резкая активация дисков СС, что приводит к сильному рывку во время движения;
  • сложности при включении скоростей, переключение режимов может сопровождаться нехарактерным звуком или треском;
  • слабая динамика и плохой разгон транспортного средства, обороты силового агрегата не соответствуют выбранному режиму движения;
  • появление запаха гари во время езды.

Если в работе сцепления появился один из таких признаков, пользователь должен остановить движение и выполнить диагностику с последующим ремонтом. Использование транспортного средства с вышедшими из строя дисками сцепления может стать причиной поломки трансмиссионного агрегата.

Видео: регулировка корзины сцепления

Канал «Авто и Мото» в своем видеоролике рассказал, как выполняется регулировка сцепления Камаз 5320 и других моделей.

Ремонт сцепления КАМАЗ opex.ru

Array
(
    [DATE_ACTIVE_FROM] => 16.12.2019 18:45:00
    [~DATE_ACTIVE_FROM] => 16.12.2019 18:45:00
    [ID] => 509129031
    [~ID] => 509129031
    [NAME] => Ремонт сцепления КАМАЗ
    [~NAME] => Ремонт сцепления КАМАЗ
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>

	 Нередко в процессе эксплуатации транспортного средства происходят различные проблемы: устройства выходят из строя, ломаются различные элементы конструкции.  Одной из распространенных проблем КАМАЗ является поломка сцепления. Стоит разобраться, как осуществлять ее замену.



Особенности сцепления КАМАЗ



	 На автомобилях КАМАЗ используют сухое двухдисковое сцепление, имеющие фрикционный тип. С помощью такого устройства удается организовать комфортное передвижение грузового транспортного средства, в котором установлен двигатель высокой мощности.




	 Сцепление такого типа требует от владельца постоянного обслуживания. Дело в том, что в процессе эксплуатации машины на сцепление приходятся внушительные нагрузки из-за габаритов транспортного средства. Таким образом, необходимость замены и регулировки дисков может возникнуть в следующих случаях:
  • Когда устройство буксует на больших оборотах двигателя.
  • Когда ход педали не соответствует значениям, указанным в нормативах.
  • Когда слышится треск в процессе движения транспортного средства при необходимости переключения передачи.

Перечисленные ситуации нельзя игнорировать, рекомендуется как можно быстрее принять меры по починке механизма.

Замена

Перед тем, как приступать к ремонту сцепления КАМАЗ, необходимо подготовить инструменты и дополнительное оборудование. Также стоит отметить, что в одиночку справиться с процедурой будет невозможно ввиду крупных размеров автомобиля. Поэтому, если было решено чинить сцепление своими руками, потребуется пригласить помощников.

Демонтаж КПП

В первую очередь, потребуется вытащить коробку передач. Чтобы работа прошла успешно, потребуется:

  • Открутить гайки крепления, демонтировать пневматический гидроусилитель руля и кардан, дополнительно освободив стартер автомобиля.
  • Демонтировать трубки, которые крепятся к редуктору, и рычаг, предназначенный для переключения передач.
  • С помощью домкрата приподнять двигатель, установив оборудование под него.
  • Демонтировать траверсу, расположенную сзади. Для этого нужно будет открутить гайки крепления. Дополнительно необходимо снять распорную тягу.
  • Натянуть таль, предварительно закрепив ее с помощью инструментов.
  • Демонтировать расположенные по бокам подушки двигателя.

После останется только демонтировать коробку передач, используя таль. Сначала ее нужно будет слегка отодвинуть от мотора, а потом с помощью специальных инструментов снять.

Демонтаж корзины сцепления

Следующий этап – это снятие корзины. Прежде всего, стоит отметить, что в конструкцию этой корзины входит маховик, диски и кожух. Последний выполняет защитную функцию устройства.

Перед ремонтом необходимо сначала открутить 4 болта, осуществляющих ее крепление, после чего демонтировать элемент. Выполнять работу нужно с помощью пассатижей. Они справятся с демонтажем усиков, расположенных на стопорных шайбах. Наконец, для окончательного демонтажа потребуется снять диски конструкции и защитный кожух.

Снятие дисков

Нередко поломке подвергаются диски системы сцепления. Чтобы их заменить, потребуется снять вышедшие из строя элементы. Для начала нужно разобраться с конструкцией. В автомобиле КАМАЗ предусмотрено 2 диска сцепления. Также в конструкцию входят нажимные пружины и устройство, которое придает ведущему диску требуемое положение в процессе движения автомобиля.

В каждом диске предусмотрены отверстия для отведения тепла. Оба элемента располагаются на шипах в пазах, которые имеются у маховика. Поэтому в первую очередь потребуется вытащить его.

Обратная сборка

Обратная сборка корзины сцепления КАМАЗ не представляет особого труда. Среди распространенных поломок дисков сцепления выделяют:

  • трещины на дисках;
  • дефекты на накладках;
  • деформация диска;
  • износ деталей;
  • ухудшение состояния ступицы.

Дополнительно к списку можно отнести повреждение заклепок и задиры на дисковых поверхностях. Во всех этих случаях требуется проводить замену основных элементов и их комплектующих.

После проведения замены необходимо установить диски обратно в конструкцию автомобиля, и многие делают это неправильно. Существует определенная последовательность действий:

  1. Сначала производят установку первого ведомого диска корзины. Его монтируют, предварительно располагая длинный конец ступицы по направлению к двигателю.
  2. Второй диск монтируют после. В этом случае длинный конец ступицы должен быть обращен к коробке передач.
  3. Последний шаг – это затяжка корзины. Перед выполнением действия потребуется сбалансировать диски.

Если возникла необходимость замены ведомых дисков, также рекомендуется после установки новых элементов отрегулировать свободный ход изделий.

Что представляет ремонт сцепления КАМАЗ?

Ремонт сцепления подразумевает не только замену перечисленных выше элементов, но также ремонт цилиндра. Работы в этом случае следует проводить только после того, как будет устранена проблема герметичности ПГУ. Дополнительно пневмогидравлический усилитель должен быть прокачан.

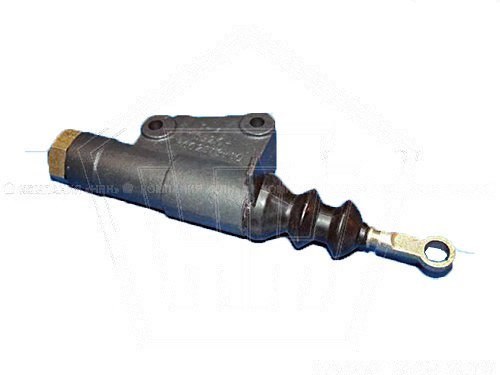

Последовательность действий по ремонту цилиндра выглядит следующим образом:

  • Сначала необходимо нажать на педаль сцепления до отказа, чтобы выпустить воздух.
  • После требуется завернуть клапан и снять с головки крышки шланг, который к нему крепится. Дополнительно рекомендуется надеть колпачок для обеспечения безопасной работы.
  • Третий шаг заключается в установке определенного уровня жидкости, которая должна находиться внутри цилиндра. Данная операция считается обязательной, и без нее ремонт в принципе невозможен.
  • После необходимо заново задействовать тормозную жидкость, которую слили во время прокачки. Перед использованием необходимо жидкость отстоять и пропустить через фильтр, чтобы убрать нежелательные элементы и мусор из состава. Дополнительно рекомендуется проверить качество прокачки. Это можно сделать, посмотрев величину хода толкателя ПГУ.

Последний шаг подразумевает проверку наличия конденсата внутри цилиндра. Если он есть, его необходимо слить. Для этого требуется открутить пробку корпуса и слегка надавить на педаль сцепления. Возникшее давление поможет слить конденсат.

В процессе длительной эксплуатации сцепление может выйти из строя несколько раз, если не организовать заботу о его состоянии. Для этого необходимо минимум один раз за три года промывать метанолом или тормозной жидкостью гидравлические системы, предусмотренные в приводе. Также следует регулярно разбирать главный цилиндр и ГМУ с целью определения износившихся элементов и их замены. Наконец, для обеспечения комфорта эксплуатации КАМАЗа рекомендуется периодически обновлять тормозную жидкость в системе.

Регулировка сцепления

После того, как будет выполнен ремонт сцепления КАМАЗ, потребуется отрегулировать его элементы. Если вовремя не настроить корзину сцепления, неполадки могут перейти на коробку передач, и она мгновенно выйдет из строя. Также могут пострадать элементы трансмиссии, а их ремонт обойдется дорого.

Выделяют 3 этапа регулировки сцепления. Это регулировки свободного хода:

  • Педали. Согласно нормам, величина свободного хода педали должна составлять 6-12 мм, не более. Измерять этот показатель требуется в момент, когда педаль находится в опущенном состоянии. Окончательная величина определяется посредством нажатия на педаль до тех пор, пока не возникнет сопротивление. Это и будет свободный ход изделия. Регулировать ход можно своими руками с помощью эксцентрикового пальца. Он соединит ушко толкателя с рычагом, посредством движения которого меняется положение педали. Владельцу авто необходимо вращать палец до тех пор, пока между верхним упором и толкателем не образуется необходимый зазор в 6-12 мм. Последний шаг в этой процедуре подразумевает фиксацию педали посредством затяжки корончатой гайки.
  • Муфты. В этом случае показатель свободного хода не должен превышать 4 мм и быть менее 3,2 мм. Для его измерения необходимо передвинуть рычаг вала вилки, предварительно сняв пружину. Если рычаг сдвигается примерно на 3-4 мм, то все в порядке. В противном случае исправить ситуацию поможет сферическая гайка.
  • Толкателя. Довольно простой для измерения показатель. Здесь от владельца транспортного средства потребуется выжать сцепление и дождаться, пока педаль не упрется в пол. Если расстояние между толкателем и нужной преградой составит менее 25 мм, необходимо проверить свободный ход педали сцепления и качество тормозной жидкости. Также одна из распространенных причин изменения показателя – это скопление воздуха в гидросистеме.

В случае, если внутри системы скапливается воздух, его необходимо сбросить. Тогда показатели придут в норму.

Техобслуживание сцепления

Чтобы срок службы сцепления был максимальным, необходимо не только регулировать положение свободного хода различных элементов, но также проводить регулярное техническое обслуживание узла.

К этапам технического обслуживания относят:

  • подтяжку болтов, посредством которых осуществляется крепление привода сцепления и усилителя;
  • осмотр устройства на наличие подтеков и устранение течи вместе с ее причиной при обнаружении;
  • оценку работы и состояния пружин педали, рычага вала;
  • смазку подшипников, встроенных в муфту, втулок вала;
  • оценку уровня тормозной жидкости.

При обнаружении проблем следует сразу отыскать причину и починить деталь или устройство, а также залить жидкость до нужного уровня, если это требуется.

[~DETAIL_TEXT] =>

Нередко в процессе эксплуатации транспортного средства происходят различные проблемы: устройства выходят из строя, ломаются различные элементы конструкции. Одной из распространенных проблем КАМАЗ является поломка сцепления. Стоит разобраться, как осуществлять ее замену.

Особенности сцепления КАМАЗ

На автомобилях КАМАЗ используют сухое двухдисковое сцепление, имеющие фрикционный тип. С помощью такого устройства удается организовать комфортное передвижение грузового транспортного средства, в котором установлен двигатель высокой мощности.

Сцепление такого типа требует от владельца постоянного обслуживания. Дело в том, что в процессе эксплуатации машины на сцепление приходятся внушительные нагрузки из-за габаритов транспортного средства. Таким образом, необходимость замены и регулировки дисков может возникнуть в следующих случаях:

  • Когда устройство буксует на больших оборотах двигателя.
  • Когда ход педали не соответствует значениям, указанным в нормативах.
  • Когда слышится треск в процессе движения транспортного средства при необходимости переключения передачи.

Перечисленные ситуации нельзя игнорировать, рекомендуется как можно быстрее принять меры по починке механизма.

Замена

Перед тем, как приступать к ремонту сцепления КАМАЗ, необходимо подготовить инструменты и дополнительное оборудование. Также стоит отметить, что в одиночку справиться с процедурой будет невозможно ввиду крупных размеров автомобиля. Поэтому, если было решено чинить сцепление своими руками, потребуется пригласить помощников.

Демонтаж КПП

В первую очередь, потребуется вытащить коробку передач. Чтобы работа прошла успешно, потребуется:

  • Открутить гайки крепления, демонтировать пневматический гидроусилитель руля и кардан, дополнительно освободив стартер автомобиля.
  • Демонтировать трубки, которые крепятся к редуктору, и рычаг, предназначенный для переключения передач.
  • С помощью домкрата приподнять двигатель, установив оборудование под него.
  • Демонтировать траверсу, расположенную сзади. Для этого нужно будет открутить гайки крепления. Дополнительно необходимо снять распорную тягу.
  • Натянуть таль, предварительно закрепив ее с помощью инструментов.
  • Демонтировать расположенные по бокам подушки двигателя.

После останется только демонтировать коробку передач, используя таль. Сначала ее нужно будет слегка отодвинуть от мотора, а потом с помощью специальных инструментов снять.

Демонтаж корзины сцепления

Следующий этап – это снятие корзины. Прежде всего, стоит отметить, что в конструкцию этой корзины входит маховик, диски и кожух. Последний выполняет защитную функцию устройства.

Перед ремонтом необходимо сначала открутить 4 болта, осуществляющих ее крепление, после чего демонтировать элемент. Выполнять работу нужно с помощью пассатижей. Они справятся с демонтажем усиков, расположенных на стопорных шайбах. Наконец, для окончательного демонтажа потребуется снять диски конструкции и защитный кожух.

Снятие дисков

Нередко поломке подвергаются диски системы сцепления. Чтобы их заменить, потребуется снять вышедшие из строя элементы. Для начала нужно разобраться с конструкцией. В автомобиле КАМАЗ предусмотрено 2 диска сцепления. Также в конструкцию входят нажимные пружины и устройство, которое придает ведущему диску требуемое положение в процессе движения автомобиля.

В каждом диске предусмотрены отверстия для отведения тепла. Оба элемента располагаются на шипах в пазах, которые имеются у маховика. Поэтому в первую очередь потребуется вытащить его.

Обратная сборка

Обратная сборка корзины сцепления КАМАЗ не представляет особого труда. Среди распространенных поломок дисков сцепления выделяют:

  • трещины на дисках;
  • дефекты на накладках;
  • деформация диска;
  • износ деталей;
  • ухудшение состояния ступицы.

Дополнительно к списку можно отнести повреждение заклепок и задиры на дисковых поверхностях. Во всех этих случаях требуется проводить замену основных элементов и их комплектующих.

После проведения замены необходимо установить диски обратно в конструкцию автомобиля, и многие делают это неправильно. Существует определенная последовательность действий:

  1. Сначала производят установку первого ведомого диска корзины. Его монтируют, предварительно располагая длинный конец ступицы по направлению к двигателю.
  2. Второй диск монтируют после. В этом случае длинный конец ступицы должен быть обращен к коробке передач.
  3. Последний шаг – это затяжка корзины. Перед выполнением действия потребуется сбалансировать диски.

Если возникла необходимость замены ведомых дисков, также рекомендуется после установки новых элементов отрегулировать свободный ход изделий.

Что представляет ремонт сцепления КАМАЗ?

Ремонт сцепления подразумевает не только замену перечисленных выше элементов, но также ремонт цилиндра. Работы в этом случае следует проводить только после того, как будет устранена проблема герметичности ПГУ. Дополнительно пневмогидравлический усилитель должен быть прокачан.

Последовательность действий по ремонту цилиндра выглядит следующим образом:

  • Сначала необходимо нажать на педаль сцепления до отказа, чтобы выпустить воздух.
  • После требуется завернуть клапан и снять с головки крышки шланг, который к нему крепится. Дополнительно рекомендуется надеть колпачок для обеспечения безопасной работы.
  • Третий шаг заключается в установке определенного уровня жидкости, которая должна находиться внутри цилиндра. Данная операция считается обязательной, и без нее ремонт в принципе невозможен.
  • После необходимо заново задействовать тормозную жидкость, которую слили во время прокачки. Перед использованием необходимо жидкость отстоять и пропустить через фильтр, чтобы убрать нежелательные элементы и мусор из состава. Дополнительно рекомендуется проверить качество прокачки. Это можно сделать, посмотрев величину хода толкателя ПГУ.

Последний шаг подразумевает проверку наличия конденсата внутри цилиндра. Если он есть, его необходимо слить. Для этого требуется открутить пробку корпуса и слегка надавить на педаль сцепления. Возникшее давление поможет слить конденсат.

В процессе длительной эксплуатации сцепление может выйти из строя несколько раз, если не организовать заботу о его состоянии. Для этого необходимо минимум один раз за три года промывать метанолом или тормозной жидкостью гидравлические системы, предусмотренные в приводе. Также следует регулярно разбирать главный цилиндр и ГМУ с целью определения износившихся элементов и их замены. Наконец, для обеспечения комфорта эксплуатации КАМАЗа рекомендуется периодически обновлять тормозную жидкость в системе.

Регулировка сцепления

После того, как будет выполнен ремонт сцепления КАМАЗ, потребуется отрегулировать его элементы. Если вовремя не настроить корзину сцепления, неполадки могут перейти на коробку передач, и она мгновенно выйдет из строя. Также могут пострадать элементы трансмиссии, а их ремонт обойдется дорого.

Выделяют 3 этапа регулировки сцепления. Это регулировки свободного хода:

  • Педали. Согласно нормам, величина свободного хода педали должна составлять 6-12 мм, не более. Измерять этот показатель требуется в момент, когда педаль находится в опущенном состоянии. Окончательная величина определяется посредством нажатия на педаль до тех пор, пока не возникнет сопротивление. Это и будет свободный ход изделия. Регулировать ход можно своими руками с помощью эксцентрикового пальца. Он соединит ушко толкателя с рычагом, посредством движения которого меняется положение педали. Владельцу авто необходимо вращать палец до тех пор, пока между верхним упором и толкателем не образуется необходимый зазор в 6-12 мм. Последний шаг в этой процедуре подразумевает фиксацию педали посредством затяжки корончатой гайки.
  • Муфты. В этом случае показатель свободного хода не должен превышать 4 мм и быть менее 3,2 мм. Для его измерения необходимо передвинуть рычаг вала вилки, предварительно сняв пружину. Если рычаг сдвигается примерно на 3-4 мм, то все в порядке. В противном случае исправить ситуацию поможет сферическая гайка.
  • Толкателя. Довольно простой для измерения показатель. Здесь от владельца транспортного средства потребуется выжать сцепление и дождаться, пока педаль не упрется в пол. Если расстояние между толкателем и нужной преградой составит менее 25 мм, необходимо проверить свободный ход педали сцепления и качество тормозной жидкости. Также одна из распространенных причин изменения показателя – это скопление воздуха в гидросистеме.

В случае, если внутри системы скапливается воздух, его необходимо сбросить. Тогда показатели придут в норму.

Техобслуживание сцепления

Чтобы срок службы сцепления был максимальным, необходимо не только регулировать положение свободного хода различных элементов, но также проводить регулярное техническое обслуживание узла.

К этапам технического обслуживания относят:

  • подтяжку болтов, посредством которых осуществляется крепление привода сцепления и усилителя;
  • осмотр устройства на наличие подтеков и устранение течи вместе с ее причиной при обнаружении;
  • оценку работы и состояния пружин педали, рычага вала;
  • смазку подшипников, встроенных в муфту, втулок вала;
  • оценку уровня тормозной жидкости.

При обнаружении проблем следует сразу отыскать причину и починить деталь или устройство, а также залить жидкость до нужного уровня, если это требуется.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Процесс эксплуатации КАМАЗа связан с различными трудностями. Нередко из строя выходит система сцепления, требующая ремонта или замены. Поможет справиться с проблемой самостоятельно изучение статьи.

[~PREVIEW_TEXT] =>

Процесс эксплуатации КАМАЗа связан с различными трудностями. Нередко из строя выходит система сцепления, требующая ремонта или замены. Поможет справиться с проблемой самостоятельно изучение статьи.

[PREVIEW_TEXT_TYPE] => html [~PREVIEW_TEXT_TYPE] => html [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [TIMESTAMP_X] => 13.01.2020 04:47:30 [~TIMESTAMP_X] => 13.01.2020 04:47:30 [ACTIVE_FROM] => 16.12.2019 18:45:00 [~ACTIVE_FROM] => 16. 12.2019 18:45:00 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => /press/articles/remont-stsepleniya-kamaz/ [~DETAIL_PAGE_URL] => /press/articles/remont-stsepleniya-kamaz/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => remont-stsepleniya-kamaz [~CODE] => remont-stsepleniya-kamaz [EXTERNAL_ID] => 509129031 [~EXTERNAL_ID] => 509129031 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 16.12.2019 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Ремонт сцепления КАМАЗ [SECTION_META_KEYWORDS] => Ремонт сцепления КАМАЗ [SECTION_META_DESCRIPTION] => Ремонт сцепления КАМАЗ [SECTION_PAGE_TITLE] => Ремонт сцепления КАМАЗ [ELEMENT_PAGE_TITLE] => Ремонт сцепления КАМАЗ [SECTION_PICTURE_FILE_ALT] => Ремонт сцепления КАМАЗ [SECTION_PICTURE_FILE_TITLE] => Ремонт сцепления КАМАЗ [SECTION_DETAIL_PICTURE_FILE_ALT] => Ремонт сцепления КАМАЗ [SECTION_DETAIL_PICTURE_FILE_TITLE] => Ремонт сцепления КАМАЗ [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Ремонт сцепления КАМАЗ [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Ремонт сцепления КАМАЗ [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Ремонт сцепления КАМАЗ [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Ремонт сцепления КАМАЗ [ELEMENT_META_TITLE] => Как выполнить ремонт сцепления КАМАЗ? [ELEMENT_META_KEYWORDS] => ремонт сцепления КАМАЗ, регулировка свободного хода элементов конструкции, Камаз [ELEMENT_META_DESCRIPTION] => В данной статье приводится информация о том, как выполнить ремонт сцепления КАМАЗ самостоятельно, а также как отрегулировать свободный ход элементов конструкции и выполнить техобслуживание корзины сцепления. ) [FIELDS] => Array ( [DATE_ACTIVE_FROM] => 16.12.2019 18:45:00 ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 33 [~ID] => 33 [TIMESTAMP_X] => 29.04.2021 14:36:58 [~TIMESTAMP_X] => 29.04.2021 14:36:58 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [API_CODE] => [~API_CODE] => [NAME] => Статьи [~NAME] => Статьи [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [SECTION_PAGE_URL] => [~SECTION_PAGE_URL] => [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => N [~RSS_ACTIVE] => N [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 10 [~RSS_FILE_LIMIT] => 10 [RSS_FILE_DAYS] => 7 [~RSS_FILE_DAYS] => 7 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => bb54a993677d00c7337704f59ed12453 [~TMP_ID] => bb54a993677d00c7337704f59ed12453 [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [REST_ON] => N [~REST_ON] => N [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www. opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Ремонт сцепления КАМАЗ [ELEMENT_CHAIN] => Ремонт сцепления КАМАЗ [BROWSER_TITLE] => Как выполнить ремонт сцепления КАМАЗ? [KEYWORDS] => ремонт сцепления КАМАЗ, регулировка свободного хода элементов конструкции, Камаз [DESCRIPTION] => В данной статье приводится информация о том, как выполнить ремонт сцепления КАМАЗ самостоятельно, а также как отрегулировать свободный ход элементов конструкции и выполнить техобслуживание корзины сцепления. ) [IMAGES] => Array ( ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )

Нередко в процессе эксплуатации транспортного средства происходят различные проблемы: устройства выходят из строя, ломаются различные элементы конструкции. Одной из распространенных проблем КАМАЗ является поломка сцепления. Стоит разобраться, как осуществлять ее замену.

На автомобилях КАМАЗ используют сухое двухдисковое сцепление, имеющие фрикционный тип. С помощью такого устройства удается организовать комфортное передвижение грузового транспортного средства, в котором установлен двигатель высокой мощности.

Сцепление такого типа требует от владельца постоянного обслуживания. Дело в том, что в процессе эксплуатации машины на сцепление приходятся внушительные нагрузки из-за габаритов транспортного средства. Таким образом, необходимость замены и регулировки дисков может возникнуть в следующих случаях:

Перечисленные ситуации нельзя игнорировать, рекомендуется как можно быстрее принять меры по починке механизма.

Перед тем, как приступать к ремонту сцепления КАМАЗ, необходимо подготовить инструменты и дополнительное оборудование. Также стоит отметить, что в одиночку справиться с процедурой будет невозможно ввиду крупных размеров автомобиля. Поэтому, если было решено чинить сцепление своими руками, потребуется пригласить помощников.

В первую очередь, потребуется вытащить коробку передач. Чтобы работа прошла успешно, потребуется:

После останется только демонтировать коробку передач, используя таль. Сначала ее нужно будет слегка отодвинуть от мотора, а потом с помощью специальных инструментов снять.

Следующий этап – это снятие корзины. Прежде всего, стоит отметить, что в конструкцию этой корзины входит маховик, диски и кожух. Последний выполняет защитную функцию устройства.

Перед ремонтом необходимо сначала открутить 4 болта, осуществляющих ее крепление, после чего демонтировать элемент. Выполнять работу нужно с помощью пассатижей. Они справятся с демонтажем усиков, расположенных на стопорных шайбах. Наконец, для окончательного демонтажа потребуется снять диски конструкции и защитный кожух.

Нередко поломке подвергаются диски системы сцепления. Чтобы их заменить, потребуется снять вышедшие из строя элементы. Для начала нужно разобраться с конструкцией. В автомобиле КАМАЗ предусмотрено 2 диска сцепления. Также в конструкцию входят нажимные пружины и устройство, которое придает ведущему диску требуемое положение в процессе движения автомобиля.

В каждом диске предусмотрены отверстия для отведения тепла. Оба элемента располагаются на шипах в пазах, которые имеются у маховика. Поэтому в первую очередь потребуется вытащить его.

Обратная сборка корзины сцепления КАМАЗ не представляет особого труда. Среди распространенных поломок дисков сцепления выделяют:

Дополнительно к списку можно отнести повреждение заклепок и задиры на дисковых поверхностях. Во всех этих случаях требуется проводить замену основных элементов и их комплектующих.

После проведения замены необходимо установить диски обратно в конструкцию автомобиля, и многие делают это неправильно. Существует определенная последовательность действий:

Если возникла необходимость замены ведомых дисков, также рекомендуется после установки новых элементов отрегулировать свободный ход изделий.

Ремонт сцепления подразумевает не только замену перечисленных выше элементов, но также ремонт цилиндра. Работы в этом случае следует проводить только после того, как будет устранена проблема герметичности ПГУ. Дополнительно пневмогидравлический усилитель должен быть прокачан.

Последовательность действий по ремонту цилиндра выглядит следующим образом:

Последний шаг подразумевает проверку наличия конденсата внутри цилиндра. Если он есть, его необходимо слить. Для этого требуется открутить пробку корпуса и слегка надавить на педаль сцепления. Возникшее давление поможет слить конденсат.

В процессе длительной эксплуатации сцепление может выйти из строя несколько раз, если не организовать заботу о его состоянии. Для этого необходимо минимум один раз за три года промывать метанолом или тормозной жидкостью гидравлические системы, предусмотренные в приводе. Также следует регулярно разбирать главный цилиндр и ГМУ с целью определения износившихся элементов и их замены. Наконец, для обеспечения комфорта эксплуатации КАМАЗа рекомендуется периодически обновлять тормозную жидкость в системе.

После того, как будет выполнен ремонт сцепления КАМАЗ, потребуется отрегулировать его элементы. Если вовремя не настроить корзину сцепления, неполадки могут перейти на коробку передач, и она мгновенно выйдет из строя. Также могут пострадать элементы трансмиссии, а их ремонт обойдется дорого.

Выделяют 3 этапа регулировки сцепления. Это регулировки свободного хода:

В случае, если внутри системы скапливается воздух, его необходимо сбросить. Тогда показатели придут в норму.

Чтобы срок службы сцепления был максимальным, необходимо не только регулировать положение свободного хода различных элементов, но также проводить регулярное техническое обслуживание узла.

К этапам технического обслуживания относят:

При обнаружении проблем следует сразу отыскать причину и починить деталь или устройство, а также залить жидкость до нужного уровня, если это требуется.

Диагностика, регулировка и прокачивание сцепления КамАЗ

Регулировка сцепления КамАЗ может потребоваться в процессе эксплуатации автомобиля, так как данный узел подвержен серьёзным нагрузкам. Если сцепление «ведет» или «пробуксовывает», если при переключении передач появился посторонний шум и треск — необходимо произвести диагностику и необходимую настройку.

Диагностика и регулировка сцепления КамАЗ включают в себя следующие действия:

  1. Визуальный осмотр привода сцепления.

  2. Регулировку свободного хода педали сцепления.

  3. Регулировку свободного хода муфты выжимного подшипника.

  4. Регулировку полного хода толкателя пневмогидроуселителя сцепления.

  5. Прокачивание гидросистемы сцепления.

Осмотр и техническое обслуживание привода сцепления.

Привод сцепления автомобилей Камаз-5320 включает в себя педаль сцепления с оттяжной пружиной, главный цилиндр, рабочий цилиндр в сборе с пневматическим усилителем, трубопроводы и шланги для подачи рабочей жидкости от главного цилиндра к пневмоусилителю, компенсационный бачок, соединенный шлангом с главным цилиндром привода сцепления. Перед любыми действиями по регулировке сцепления следует произвести осмотр привода:

  • Проверить герметичность привода сцепления.

    Для этого нажимают на педаль сцепления два-три раза. Сильная утечка воздуха обнаруживается на слух, а слабая — с помощью мыльного раствора. Утечку тормозной жидкости проверяют визуально. При обнаружении негерметичности привода ее устраняют подтяжкой или заменой негерметичных элементов.

  • Проверить уровень жидкости в компенсационном бачке привода сцепления.

    Жидкость должна быть на 15…20 мм ниже кромки горловины бачка. При необходимости долить жидкость до нужного уровня.
