Работа системы питания дизельного двигателя

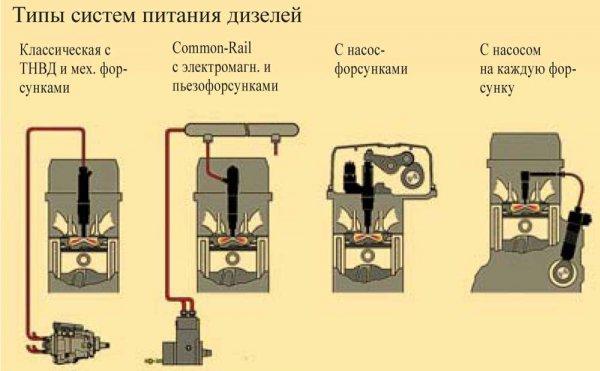

Классическая система питания дизеля

Систему питания дизельных двигателей, которая включает топливный насос высокого давления (ТНВД) и присоединенные к нему посредством толстостенных трубок высокого давления форсунок можно назвать классической, поскольку до последнего времени она имела наибольшее применение.
Рассмотрим, как работает такая система питания.

Итак, как мы уже знаем из предыдущей статьи, система питания дизеля включает топливный бак, систему топливопроводов низкого давления, систему фильтрации топлива, подкачивающий насос, насос высокого давления, трубки высокого давления, форсунки, а также элементы воздуховода и отвода отработавших газов.

От зубчатых колес газораспределения приводится в действие вал топливного насоса 19 высокого давления (ТНВД), который, в свою очередь, приводит в действие топливоподкачивающий насос

Поступающее из ТНВД по топливопроводу 15 высокого давления топливо через форсунку 17 впрыскивается в цилиндр, где осуществляется его быстрое перемешивание с предварительно сжатым воздухом и самовоспламенение.

Впускная полость ТНВД снабжена перепускным клапаном 13, поддерживающим в ней давление 0,15…0,17 МПа

Непрерывная циркуляция топлива в проточной системе в отличие от тупиковой выравнивает его температуру, освобождает топливную магистраль от возможных пузырьков воздуха и паровых пробок. Топливо, просачивающееся через зазоры в форсунках, отводится в бак по трубке 18.

Первоначальное заполнение системы осуществляется ручным насосом 12, который объединен в один узел с подкачивающим насосом 20. Воздух из системы при ее заполнении и в процессе эксплуатации удаляют в первую очередь через отверстия, закрываемые пробками

Топливо тщательно очищают даже от мельчайших твердых частиц, которые могут повредить прецензионные (выполненные очень точно) сопрягаемые поверхности в насосе высокого давления и форсунках.
Топливо фильтруется не только фильтрами 7 и 22, но и при заливке в бак через сетку 3, установленную в его горловине, а также на входе и топливопровод 23 через сетку топливоприемника 1 и на входе в форсунку с помощью небольшого фильтра, установленного в штуцере 16.

Данную систему питания дизелей относят к системам с раздельной топливной аппаратурой. В последнее время широкое распространение получили и другие конструкции систем питания, в первую очередь – система впрыска посредством насос-форсунок и система питания, называемая Common Rail («Коммон Рейл»).

***

Смесеобразование в дизелях

Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Топливная система дизеля рено дастер — Система питания дизельного двигателя

Содержание

Для того, чтобы дизельный мотор работал, ему нужно топливо. Была придумана система питания дизельного двигателя, которая специально назначена для этого. Для того, чтобы топливная система дизельного двигателя правильно работала, в ней предусмотрено множество элементов и аппаратов, которые помогают работать дизелю. Каждое устройство отвечает за определенное действие, без которого не будут работать все остальные системы.

Выход в свет

Создателем дизельного мотора стал Рудольф Дизель. Он и не мог предположить того, что его изобретение, которое было придумано еще в 1897 году, переживет столько изменений. Наиболее глобальные изменения произошли лишь в последние годы. Изначально такой вид двигателя был разработан для грузовых автомобилей. Раньше ДВС во время работы были очень шумные, а также от них выделялось много дыма. Сегодня все эти недостатки устранены.

Теперь производители пытаются ставить такие двигатели не только для грузовых и тяговых ДВС, но и на ДВС легковых автомобилей. С самого начала, когда еще не было хороших систем охлаждения, дизельные моторы нагревались до высоких температур, из-за чего постоянно приходили в негодность.

Предназначение и состав

Система питания дизельного двигателя предназначена для того, чтобы хранить соляру в автомобиле, а также правильное распределение и своевременную подачу горючей смеси в цилиндры в строго определенных порциях, которые устанавливаются в соответствии с режимом работы ДВС.

Важным элементом системы считается топливный бак, назначение которого в том, чтобы хранить соляру и производить ее охлаждение. При повреждении бака содержимое может протекать, это следует немедленно устранить.

1. Во-первых, это приводит к резкому росту потери топлива через появившееся отверстие.
2. Во-вторых, это может привести к возгоранию из-за появления внешней искры.

Второй немаловажной частью считаются фильтры. Они бывают грубой и тонкой очистки. Они обязательно должны быть установлены. Установка двух фильтров требуется для того, чтобы уловить даже самые мельчайшие лишние элементы, которые могут попасть в форсунки.

Современные дизели обладают промежуточным охлаждением нагнетаемого воздуха.

Форсунки устанавливаются на мотор для того, чтобы подавать горючую смесь в цилиндры под высоким давлением. Когда форсунки забиваются, то перестает попадать горючая жидкость в цилиндры, из-за чего ДВС теряет мощность и может вовсе перестать работать.

Топливный насос и ручной подкачивающий насос устанавливаются на ТНВД для того, чтобы передать соляру из бака в форсунки. ТНВД является топливным насосом высокого давления, многие его называют — аппаратура.

Трубопроводы бывают как низкого, так и высокого давления. Они нужны для того, чтобы организовать подачу топлива в форсунки. Если они будут забиты, то топливо не будет подано. За чистоту в трубопроводах отвечают фильтры.

Регулятор вращения коленчатого вала и привод управления подачи топлива напрямую зависят друг от друга. Если какой-то агрегат будет работать неправильно или вовсе не работает, то и ДВС будет работать нестабильно.

Все эти элементы работают только совместно, и каждый зависит от всех других. Поэтому важно вовремя и правильно обеспечивать очистку и ремонт всех устройств системы.

Система охлаждения двигателя тоже входит в состав мотора. Она предназначена для того, чтобы охлаждать важнейшие узлы и агрегаты мотора.

Чтобы подробно рассмотреть устройство топливной системы дизельного двигателя, нужно увидеть схему работы. Найти схемы можно по соответствующему запросу. Чтобы понять, как работает ДВС, нужно прочитать информацию о том, как он работает и узнать его прямое назначение. Топливная система любого мотора устроена так, чтобы вовремя и в правильной дозировке подавать горючую смесь в цилиндры. Перед тем как подать топливо в цилиндры, оно первоначально смешивается в специальной камере.

Снижение температуры

При работе ДВС нагревается, поэтому требуется снижать температуру мотора. Снижение температуры является важным циклом в процессе работы мотора. Существует несколько видов систем охлаждения, которые снижают температуру мотора. В основном система для снижения температуры бензинового двигателя не отличается от такой же системы для дизельного мотора. Стоит отметить, что повышению температуры подвергаются не только детали двигателя, но и другие узлы и механизмы, которые также требуют постоянного контроля температуры.

Смесеобразование

Для того, чтобы обеспечить своевременную подачу топлива, требуются форсунки.

Как уже было сказано, в дизельном моторе установлены восемь форсунок. Для правильной работы мотора требуется постоянно чистить форсунки.

Дело в том, что жиклеры, которые есть в форсунках, имеют очень маленький диаметр и могут забиваться от любого мусора, который может просочиться даже через два фильтра. Форсунки подают топливо по определенному принципу.

Существуют некоторые виды форсунок, существенно отличающихся друг от друга. Каждый из них имеет свои определенные особенности, а также достоинства и недостатки. На дизельный мотор устанавливается электрогидравлическая форсунка. Принцип работы на этой форсунке основан на том, что подача топлива и прекращение подачи топлива осуществляется посредством давления топлива.

Резюме

Хотя многие любители автомобилей знают о существовании дизельных двигателей, они не знают о том, как они устроены, а многие даже не знают о том, что дизель — это обычная солярка. Для того, чтобы узнать о том, как работает ДВС, нужно прочитать определенные статьи и подробно рассмотреть схему работы. Во время работы, мотор существенно нагревается, и для того, чтобы снизить температуру, существует система охлаждения двигателя. Все системы в автомобиле взаимосвязаны между собой. Сегодня производители автомобилей постоянно придумывают новые устройства для своих машин, которые будут помогать вождению автомобиля.

Топливная система

Назначение и условия работы системы. Топливная система предназначена для хранения дизельного топлива и подачи его к топливной аппаратуре (насосам высокого давления) дизеля. Во внешнюю топливную систему дизеля любого тепловоза входят топливные баки, топли-воподкачивающие насосы и трубопроводы.

Топливная система должна обеспечивать бесперебойную подачу топлива для работы дизеля в любых возможных режимах его эксплуатации. Дизельное топливо при транспортировке и последующем хранении может загрязняться, в него может попадать пыль из воздуха. Возможно засорение дизельного топлива и при экипировке тепловозов, особенно если заправка топливного бака производится одновременно с набором песка или после этой операции.

В результате в дизельное топливо могут попасть вредные для работы системы механические примеси (главным образом, мелкие частицы кремне- и глинозема). Эти частицы имеют очень высокую твердость, равную или даже превышающую твердость сталей, применяемых для изготовления деталей топливной аппаратуры. Попадая в зазор между плунжером и гильзой топливного насоса, такие частицы могут заклиниваться в нем и при работе насоса будут истирать поверхности плунжера и гильзы. Заклиниванию частиц способствует также то, что в момент подачи топлива под действием его давления гильза топливного насоса деформируется, как бы «раздается», увеличивая зазор между плунжером и гильзой. В этот увеличенный зазоо (он может быть в два-три раза больше первоначального, который составляет 2-3 мкм) могут проникать и более крупные частицы. После отсечки и падения давления гильза стягивается и зажимает проникшие в зазор частицы.

В результате по мере износа деталей плунжерной пары радиальный- зазор между ними возрастает, увеличиваются утечки и снижается давление подачи. Все это ухудшает работу дизеля, увеличивает удельный расход топлива.

Для надежной эксплуатации дизеля необходима постоянная и тщательная очистка топлива, и поэтому в топливную систему дизеля для этой цели обязательно включают топливные фильтры.

Вязкость дизельного топлива сильно возрастает при понижении температуры. Во избежание затруднений в подаче «загустевшего» топлива в зимних условиях (ведь топливный бак размещен снаружи тепловоза под его рамой) в топливные системы обязательно включают устройства для подогрева топлива — топли воподогреватели.

Схема топливной системы. Расположение оборудования и схемы трубопроводов топливных систем на большинстве тепловозов примерно одинаковы. Рассмотрим устройство топливной системы дизеля серийного тепловоза 2ТЭ10В (рис. 6.1).

Из топливного бака 35 топливо по трубе 30 через фильтр грубой очистки 28 засасывается топливопод-качивающим насосом 27 и нагнетается по трубе 22 в коллектор 16 топливных насосов высокого давления 15. По пути топливо проходит через фильтр тонкой очистки 17. Топливные насосы 15 подают топливо в форсунки 14 (каждый насос в «свою» форсунку — на схеме условно показан один насос и одна форсунка). Часть топлива, просачивающаяся через зазоры уплотнений в насосах и форсунках, сливается по трубам 10 и 6 в топливный бак.

Для надежной работы топливной аппаратуры дизеля и всей системы и возможности бесперебойной подачи топлива подкачивающим насосом температура топлива в баке даже в зимних условиях должна быть не менее 30-40 °С (по крайней мере вблизи от конца трубы 30). Чтобы топливо в баке разогревалось при работе дизеля, в системе предусмотрена его интенсивная циркуляция. Для этого величина подачи топливоподкачивающего насоса принимается в несколько раз (обычно в 2,5-4 раза) больше величины максимального расхода (потребления) топлива дизелем. Насос 27 имеет индивидуальный привод от электродвигателя 26. Избыток топлива, минуя топливные насосы, из коллектора 16 проходит по сливным трубам 11 н 4 через корпус топливо-подогревателя 5 и трубу 29 в топливный бак.

Струя топлива, подогретого при прохождении по трубопроводам вблизи работающего дизеля, вытекает из трубы 29 прямо в раструб вса-132

сывающей трубы 30, чем обеспечивается прогрев окружающего трубу объема топлива в месте его забора. В зимнее время такого прогрева топлива недостаточно для нормальной работы системы. Поэтому при низких температурах окружающего воздуха предусматривается дополнительный подогрев топлива в топли-воподогревателе 5 за счет тепла горячей воды из системы охлаждения дизеля. В летнее время значительный подогрев топлива (и его разжижение) ухудшает работу дизеля. Поэтому на сливной трубе 29 установлены два крана — 37 и 31. Один из них — 37 (левый на схеме) — при открытом положении позволяет осуществлять слив топлива в бак по трубе «36, удаленной от всасывающего патрубка.

Для надежного заполнения топливных насосов высокого давления в их коллекторе 16 давление топлива должно быть не менее 150 кПа. Такое давление поддерживается в коллекторе подпорным клапаном 12, установленным на трубе 11. Если давление топлива не достигло необходимого уровня, клапан препятствует сливу топлива в бак. Давление топлива в коллекторе контролируется дистанционно с помощью манометра 13, установленного на щите приборов в дизельном помещении.

Так как производительность топ-ливоподкачивающего насоса постоянна, а потребление топлива дизелем меняется в зависимости от его мощности, то при малых нагрузках и малом потреблении топлива давление в коллекторе может существенно возрастать. Для предохранения топливоподкачивающего насоса и его двигателя от перегрузки система имеет возможность перепуска избытка топлива из напорного трубопровода 22 в сливной 4 по трубам 19 и 9 через перепускной клапан 18, который открывается при давлении 300-350 кПа. Давление в напорном трубопроводе контролируется манометром 21, указатель которого помещен на щите приборов дизельного помещения.

При пуске дизеля после длительной остановки из трубопроводов необходимо удалить воздух. Для этой цели служит кран 24, который позволяет спустить первые объемы закачиваемого топлива, насыщенные воздухом (топливовоздушную эмульсию) , в топливный бак по трубам 25, 7 и 6.

Чтобы избежать остановки дизеля при неисправности топливоподкачивающего насоса, в системе предусмотрена возможность аварийного питания дизеля топливом за счет разрежения, создаваемого насосами высокого давления. В этом случае (при вышедшем из строя насосе 27) топливо в обход насоса и фильтра грубой очистки засасывается по трубам 30, 8 и 23 через шариковый клапан 20 (в таком режиме дизель может работать лишь с ограниченной мощностью и непродолжительно).

Трубопроводы и оборудование топливной системы на тепловозах окрашиваются в светло-желтый цвет.

Принципиальные схемы топливных систем большинства тепловозов аналогичны рассмотренной выше. У некоторых тепловозов имеются отличия, касающиеся, главным образом, топливоподкачивающих насосов и топливных баков.

Так, на тепловозах 2ТЭ10Л первых лет выпуска устанавливался дополнительно резервный топливопод-качивающий насос, подключенный параллельно основному. При неисправности основного насоса переключением двух трехходовых кранов можно было перевести питание системы на резервный насос. На тепловозе ТЭП60 в такой ситуации в качестве резервного топливоподкачивающего может быть использован маслопрокачивающий насос, однотипный по конструкции.

На тепловозах 2ТЭ116 устанавливаются два топливоподкачивающих насоса. Один из них, с электроприводом, используется при пуске дизеля, а при его работе является резервным. Второй насос имеет механический привод от вала дизеля и обеспечивает питание его топливом при работе.

На некоторых тепловозах топливная система имеет второй (расходный) топливный бак, находящийся под капотом тепловоза выше дизеля. В этом случае применяются два топливоподкачивающих насоса: один подает топливо из основного бака в расходный, а другой — из расходного бака к дизелю.

Топливные системы новых тепловозов, а также ЧМЭЗ и дизель-поезда Д1, имеют, кроме того, прокачивающий насос с ручным приводом, применяемый для заполнения системы после длительной стоянки и в аварийных случаях.

Оборудование топливных систем (топливоподкачивающие насосы, фильтры, баки) на большинстве серийных отечественных тепловозов практически однотипно.

Топливные баки тепловозов обычно представляют собой сваренные из стальных листов емкости, которые подвешиваются снизу к главной раме тепловоза в ее средней части между тележками.

Размеры топливного бака ограничены по ширине и высоте габаритом подвижного состава, а по длине — расстоянием между тележками. Емкость бака при таких ограничениях составляет от 3900 (тепловоз М62) до 8200 л (тепловоз 2ТЭ116). Топливные баки имеют с обеих сторон тепловоза заливные горловины 3 (см. рис. 6.1), в которые вставлены предохранительные сетки 2. Под днищем бака имеется отстойник 33, в котором скапливаются тяжелые осадки из топлива. Отстойник имеет пробку для их слива.

На верхней поверхности бака устанавливаются одна-две вентиляционные трубы 32, сообщающие полость бака над уровнем топлива с атмосферой, что позволяет избежать изменений давления в баке, как при заправке топлива, так и при расходовании топлива из бака.

Для увеличения жесткости конструкции топливные баки имеют внутренние продольные и поперечные перегородки с отверстиями для сообщения полостей образованных ими отсеков бака.

Поперечные перегородки, кроме того, служат для гашения энергии гидравлического удара всей массы топлива в торцовую стенку бака при резком торможении тепловоза.

На боковых стенках бака с обеих сторон предусматриваются отверстия для промывки, закрытые пробками.

Топливные баки тепловозов с несущими кузовами (ТЭП60, ТЭП70) являются элементом конструкции главной рамы и выполняются заодно с ней. В баках новых тепловозов устраиваются ниши для размещения аккумуляторной батареи.

Иногда по условиям компоновки тепловоза топливный бак выполняют из нескольких отдельных емкостей, соединенных трубами (например, из трех частей — на тепловозе ТГМЗА).

Количество топлива в баке измеряют с помощью топливомерных реек 34, расположенных с обеих сторон бака. Топливные баки тепловозов последних лет выпуска оборудуются также топливомерными стеклами 1 (также с двух сторон).

На тепловозе ТЭП70 обеспечена возможность дистанционного (из кузова тепловоза) измерения объема топлива в баке. Принцип работы измерительной схемы основан на двух положениях гидростатики (см. п. 2.1): законе Паскаля и основном уравнении гидростатики (2.11), из которого следует пропорциональность избыточного давления в жидкости высоте уровня ее свободной поверхности над точкой измерения.

Дистанционный указатель уровня (объема) топлива в баке (рис. 6.2) представляет собой пьезометр (см. п. 2.1), состоящий из закрытого резервуара 1 и открытой измерительной трубки 5 с линейной шкалой 4. Устройство размещено в машинном помещении кузова тепловоза.

Труба 2 через тройник соединена с двумя ответвлениями, открытые концы которых находятся один — с — в воздушном пространстве заполненного топливом резервуара 1, другой — Ъ — близ дна топливного бака 6. Через редукционный клапан и кран 3 в трубу 2 может быть подан сжатый воздух из тормозной магистрали тепловоза.

Так как полость топливного бака сообщается с атмосферой и на поверхность топлива действует атмосферное давление,то полное давление топлива в баке близ точки Ь — рь — будет равно сумме атмосферного ра и избыточного рИзб = р^/г, пропорционального высоте 1г уровня топлива в баке. Давление воздуха, впускаемого в трубу 2, заведомо выше давления рь при полностью заполненном баке. Поэтому воздух вытеснит топливо из ответвления трубы 2 в топливном баке и будет выходить из отверстия Ь через слой топлива в атмосферу. По мере выхода части воздуха его давление в трубе 2 и пространстве резервуара 1 будет снижаться до того момента, когда оно достигнет величины рь, т. е. когда давление воздуха в устье трубы сравняется с давлением окружающего трубу топлива. Истечение воздуха прекратится. Оставшийся объем воздуха будет замкнут внутри трубы 2 и резервуара 1ив нем установится одинаковое давление. Следовательно, давление воздуха внутри резервуара 1 пьезометра рс будет равно давлению рь. Так как трубка 5 своим концом сообщается с атмосферой, то высота столба топлива в ней 1г будет соответствовать высоте уровня топлива в баке. Это позволяет градуировать шкалу 4 непосредственно в единицах объема.

Точность показаний рассмотренной схемы зависит от количества топлива в резервуаре 1 (так как градуировка шкалы 4 производится от определенного его уровня — начала отсчета) и от разности температур топлива в баке 6 и резервуаре 1. Если топливо в баке 6 значительно холоднее, чем в резервуаре 1, находящемся в дизельном помещении, то из-за большего удельного веса топлива в баке измеритель 5 будет показывать завышенные объемы топлива.

Топливоподкачивающие насосы служат для подъема топлива из бака, преодоления потерь давления в фильтрах и подачи топлива к топливным насосам дизеля под давлением, гарантирующим надежное заполнение их надплунжерного пространства, а также для обеспечения циркуляции топлива в системе. В качестве топливоподкачивающих насосов тепловозных дизелей обычно применяют быстроходные шестеренные насосы (см. п. 2.4) с внутренним зацеплением.

Топливоподкачивающий насос такого типа (рис. 6.3) состоит из чугунного корпуса 9 и крышки 10, имеющей серповидный выступ с. В крышку впрессована ось 11, на которой свободно вращается ведомая (малая) шестерня 1. Эта шестерня входит в зацепление с внутренним зубчатым венцом 12, составляющим одно целое с ведущим валиком 3, который соединен с электродвигателем. Наружная цилиндрическая по-

Рис. 6.2. Схема дистанционного указателя объема топлива в баке тепловоза ТЭП70

верхность зубчатого венца пришлифована в расточке корпуса, а вершины зубьев — к нижней поверхности серповидного выступа с крышки. Впадины между зубьями венца сквозные — их дно прорезано.

Топливо через штуцер поступает в полость а, заполняет впадины между зубьями и при вращении шестерен по часовой стрелке, как показано на рис. 6.3, двумя потоками: один — между зубьями малой шестерни 1 и верхней поверхностью серповидного выступа с, другой — между нижней поверхностью выступа с и цилиндрической поверхностью расточки корпуса 9 — поступает в полость б, а оттуда — в нагнетательную магистраль топливной системы.

Утечке топлива по валику 3 насоса препятствует уплотнительная проставка, которая состоит из латунной гофрированной трубки (сифона) 4, припаянной к бронзовым втулкам 6 и 8, и пружины 5. Пружина прижимает втулку 8 к стальной втулке 2, напрессованной на валика. Накидная гайка 7 прижимает притертый поясок втулки 6 к корпусу 9 насоса.

Рис. 6.3. Топливоподкачивающий насос

При испытаниях насоса допуска ется просачивание топлива по уплотнению валика не более одной капли в минуту.

Топливоподкачивающие насосы на серийных тепловозах устанавливаются на одном основании с приводным электродвигателем, образуя так называемый топливоподкачивающий агрегат. Производительность топли-воподкачивающих насосов серийных магистральных и маневровых тепловозов (2ТЭ10В, 2ТЭ116, ТЭЗ, ТЭМ2) 27 л/мин.

На тепловозах ЧМЭЗ шестеренные топливоподкачивающие насосы с внешним зацеплением имеют механический привод от вала дизеля. На дизель-поезде Д1 топливоподкачивающие насосы центробежного типа.

Топливные фильтры служат для постоянной очистки топлива, необходимой для надежной эксплуатации дизеля на тепловозе. В топливную систему дизеля обычно включают не менее трех-четырех топливных фильтров. В соответствии с назначением их можно разделить на фильтры предварительной, грубой и тонкой очистки.

Предварительные фильтры, располагаемые в горловинах топливных баков, задерживают лишь очень крупные частицы. Назначение этих фильтров (сеток) — исключить возможность засорения топливопроводов.

Фильтры грубой очистки задерживают частицы размерами крупнее 50-100 мкм. Фильтры тонкой очистки должны надежно задерживать частицы размерами более 4- 5 мкм.

Все топливные фильтры, применяемые на тепловозных дизелях, состоят из двух основных частей: корпуса и фильтрующих элементов. Независимо от конструкции фильтрующие элементы должны иметь минимальное гидравлическое сопротивление, быть компактными, простыми, не требовать сложного ухода и служить достаточно долго. Естественно, что материал фильтрующих элементов должен быть недорогим.

Фильтры грубой очистки в топливных системах большинства серийных тепловозов состоят из двух цилиндрических корпусов, соединенных между собой общей крышкой с трехходовым краном. В каждом из корпусов размещен фильтрующий элемент. В зависимости от положения рукоятки крана возможна работа фильтра с параллельным включением обоих элементов или на любом (правом или левом) одном элементе. Нормальным режимом является работа на обоих элементах (при вертикальном положении рукоятки крана). Работа на одном элементе допускается лишь при неисправности другого. Кроме того, кран используется для отключения элемента при его замене на эксплуатируемом тепловозе.

Фильтрующие элементы в фильтрах грубой очистки могут быть разными.

Сетчато-набивные фильтрующие элементы, в которых фильтрующей средой является набивка из хлопчатобумажной пряжи — путанки,- размещенная в кольцевом зазоре между двумя цилиндрами из сетки, применялись на ряде серийных тепловозов (ТЭЗ первых выпусков, ТЭМ1). Качество работы таких элементов зависит от плотности и равномерности распределения набивки.

На тепловозах ТЭЗ, 2ТЭ10Л (В, М) и ТЭМ2 применены проволочно-щелевые фильтрующие элементы в фильтрах грубой очистки (рис. 6.4). Рабочий элемент фильтра представляет собой гофрированный каркас цилиндрической формы, на который намотана плотно (виток к витку) в один слой латунная проволока трапецеидального профиля. Зазоры между витками проволоки, величина которых составляет 0,09 мм, и образуют фильтрующую поверхность. Для увеличения площади этой поверхности каждый элемент имеет два фильтрующих цилиндра 2 и 4, внешний и внутренний. Работают они параллельно, пропуская топливо из полости Б, образованной колпаком 3, и пространства между цилиндрами во внутреннюю полость очищенного топлива А, откуда топливо отводится по каналу в центральном стержне.

Рис. 6.4. Проволочно-щелевой фильтр грубой очистки топлива и пространства между цилиндрами во внутреннюю полость очищенного топлива А, откуда топливо отводится по каналу в центральном стержне.

Фильтрующий элемент уплотняется в корпусе 1 пружиной 5.

На тепловозах с дизелями типа Д49 (ТЭП70, 2ТЭ116) применяются однокорпусные фильтры грубой очистки топлива с сетчатыми фильтрующими элементами. Элемент представляет набор чечевицеобразных сетчатых дисков, насаженных на центральный стержень с внутренним каналом. Сетка, являющаяся фильтрующей поверхностью, имеет квадратные ячейки со стороной 0,045 мм.

Фильтры тонкой очистки топлива на тепловозах с дизелями типов ДЮО четырехсекционные. Секции фильтра объединены общим чугунным корпусом. На дизеле 2Д100 фильтр установлен вверх секциями, на дизеле 10Д100 — вниз секциями.

На тепловозах ТЭМ2 применены двухсекционные войлочные фильтры. Фильтрующий элемент каждой секции (рис. 6.5) состоит из набора рабочих 1 и промежуточных 5 пластин, надетых на цилиндрическую трубку 7, изготовленную из стальной сетки и играющую роль каркаса. Рабочие пластины изготовляются из искусственного войлока, промежуточные — из более плотного войлока или картона. Перед установкой пластин на трубку надевается шелковый чехол для предохранения от попадания волокон войлока в топливную систему. Пакет пластин зажимается между двумя стальными шайбами гайкой. Собранная секция фильтра устанавливается на внутренний штуцер 2, ввернутый в корпус 3. Секция закрывается колпаком 6, который притягивается стяжным болтом 5 к внутреннему штуцеру.

Топливо поступает к фильтрующим пластинам через полость в корпусе и проходит сквозь войлочные пластины. Очищенное топливо по каналам внутреннего штуцера и корпуса отводится в топливный коллектор.

Степень сжатия пластин фильтра сильно влияет на его эффективность, поэтому ее проверяют динамометром на специальном приспособлении. Пластины при сборке должны быть сжаты усилием 3-4 кН (при таком уплотнении в элемент входят 13-14 войлочных пластин). Опыт эксплуатации показал, что войлочные фильтры не полностью отвечают современным требованиям: они надежно задерживают частицы лишь крупнее 20 мкм. Поэтому на тепловозах типа 2ТЭ10 применяются более эффективные бумажные фильтры тонкой очистки, задерживающие частицы крупнее 4-6 мкм. Состояние фильтра на тепловозе (степень его загрязнения) контролируется по разности показателей манометров 13 и 21 (см. рис. 6.1).

Фильтрующий элемент тонкой очистки ФЭТО (рис. 6.6) предназначен Рис. 6.6. Бумажный фильтрующий элемент тонкой очистки топлива Рис. 6.5. Секция войлочного фильтра тонкой очистки топлива для установки в корпус типового фильтра тонкой очистки. Элемент представляет собой фильтрующую перегородку 3 («штору») из двухслойной фильтровальной бумаги (картона БФДТ), размещенную между наружной 4 и внутренней 2 перфорированными обечайками из картона, которые соединены торцовыми крышками 1 и 5. Фильтрующая поверхность перегородки 3 значительно увеличена за счет придания ей особой гофрированной формы. Такая форма образуется, когда поперечные сечения цилиндрического бумажного «чулка», отстоящие друг от друга на расстоянии меньше диаметра, поворачиваются одно относительно другого на определенный угол (60-90°) и затем сдвигаются по оси «гармошкой».

Фильтр уплотняется на центральном штуцере несколько измененной конструкции при помощи сальников из маслобензостойкой резины. Бумажный фильтрующий элемент не подлежит очистке и после пробега 50 тыс. км (на текущем ремонте ТР-1) заменяется новым. Применение дешевых сменных бумажных элементов вместо войлочных фильтров повышает качество очистки топлива и одновременно уменьшает расходы по обслуживанию топливной системы.

Четырехсекционные фильтры тонкой очистки топлива со сменными бумажными элементами типа ФЭТО установлены на дизелях 1 ОД 100 тепловоза 2ТЭ10В (М).

На тепловозах с дизелями типа Д49 (2ТЭ116, ТЭП70) применяют по два двухсекционных фильтра тонкой очистки топлива, бумажных или тканевых.

Топливоподогреватели. На тепловозах топливоподогреватели представляют собой размещаемые в кузове цилиндрические кожухотрубные теплообменники (см. п. 3.4). Подогреватель состоит из цилиндрического кожуха (обечайки), установленного в нем пучка трубок с двумя трубными досками и двух крышек.

По трубкам пропускается вода из системы охлаждения дизеля. Трубки снаружи (поперечно) омываются топливом, протекающим через внутренний объем кожуха между трубными досками. Для обеспечения поперечного (перекрестного) обтекания в несколько ходов на пучке трубок в кожухе установлены поперечные сегментные перегородки.

Для улучшения теплоотдачи со стороны топлива трубки имеют внешнее оребрение (на тепловозах 2ТЭ10В, 2ТЭ116 к стальным трубкам припаяны коллективные пластинчатые ребра).

В летнее время года топливоподогреватели отключают от водяной системы.

⇐ | Внутренние системы охлаждения и смазки | | Тепловозы: Основы теории и конструкция | | Масляная система | ⇒

Система питания дизельного двигателя автомобиля

Категория:

   1Отечественные автомобили

Публикация:

   Система питания дизельного двигателя автомобиля

Читать далее:

Система питания дизельного двигателя ЗИЛ-645 включает в себя системы питания двигателя топливом и воздухом и систему выпуска отработавших газов.

Система питания двигателя топливом. Топливная система (рис. 1) — раздельного типа. Она состоит из топливного бака, фильтров грубой и тонкой очистки топлива, топливоподкачивающего насоса низкого давления, насоса ручной подкачки топлива, топливного насоса высокого давления, регулятора частоты вращения коленчатого вала двигателя, автоматической муфты опережения впрыска топлива и топливопроводов. Топливо из бака засасывается топливоподкачивающим насосом 8 низкого давления через фильтр грубой и тонкой очистки топлива и подается по топливопроводам низкого давления к топливному насосу высокого давления (ТНВД), который подводит топливо к форсункам по топливопроводам высокого давления. Форсунки впрыскивают топливо в распыленном состоянии в камеры сгорания цилиндров двигателя. Избыточное топливо вместе с воздухом отводится через перепускной клапан ТНВД по сливным топливопроводам в топливный бак.

Топливный бак, изготовленный из освинцованной листовой стали, имеет внутренние перегородки, приемную трубку с сетчатым фильтром, датчик указателя уровня топлива, герметичную пробку заливной горловины и пробку для слива отстоя.

Рекламные предложения на основе ваших интересов:

Фильтр грубой очистки топлива (рис. 2,а) крепится к кронштейну топливного бака. Топливо в фильтр подается из топливного бака через распределитель, очищается сетчатым фильтрующим элементом и поступает к топливоподкачивающему насосу. Находящиеся в топливе тяжелые частицы осаждаются в колпаке фильтра.

Фильтр тонкой очистки топлива (рис. 2, б) состоит из корпуса, двух сменных фильтрующих элементов и колпаков. Внутри колпаков приварены болты крепления к корпусу фильтра, в которые вворачиваются сливные пробки. В корпусе имеется клапан-жиклер, открывающийся при избыточном давлении в полости фильтра, равном 0,15±0,02 МПа, который регулируется путем подбора толщины регулировочной шайбы.

Рис. 1. Топливная система дизельного двигателя: 1— форсунка; 2 — топливопровод высокого давления; 3 и 10 — сливные топливопроводы: 4 — топливный насос высокого давления; 5 — топливный бак; 6 — пробка наливной горловины; 7 — фильтр грубой очистки топлива; 8 — топливоподкачивающий насос; 9 насос ручной подкачки топлива; ill — фильтр тонкой очистки топлива; 12 — муфта опережения впрыска топлива (стрелки означают пути движения топлива)

Топливоподкачивающий насос низкого давления поршневого типа установлен на корпусе ТНВД и приводится в действие от эксцентрика кулачкового вала ТНВД. Под действием кулачка толкатель и поршень совершают ход всасывания, и топливо заполняет пространство над поршнем. Возврат поршня осуществляется под действием пружины. При этом топливо подается через насос ручной подкачки топлива и фильтр тонкой очистки в ТНВД.

Рис. 2. Топливные фильтры грубой (а) и тонкой (б) очистки топлива: 1 — пробка сливного отверстия; 2 — колпак; 3 — успокоитель; 4 — фильтрующий элемент-— корпус фильтрующего элемента; 6 — распределитель топлива; 7 и 10 — болты- 8 — корпус; 9 — сменные фильтрующие элементы; 11 — клапан-жиклер;

Рис. 3. Топливоподкачивающий насос: 1 — корпус насоса; 2 — поршень; 3 — направляющая толкателя; 4 — кулачковый вал МИД с эксцентриком; 5 — толкатель; 6 — нагнетательный клапан; 7—пружина 8 — впускной клапан; 9 — корпус клапана; 10 — крышка

Насос ручной подкачки топлива (рис. 4) поршневого типа предназначен для заполнения топливного фильтра и удаления воздуха из систем питания перед пуском двигателя. Для подкачки топлива отворачивают и вытягивают вверх рукоятку. Одновременно перемещается связанный с рукояткой поршень, и топливо через впускной клапан заполняет полость под поршнем. При нажатии на рукоятку топливо подается к фильтру тонкой, очистки топлива. После подкачки рукоятку снова заворачивают.

Топливный насос высокого давления (ТНВД) (рис. 5) имеет восемь секций, автоматическую муфту опережения впрыска топлива и механический регулятор частоты вращения. В корпусе насоса установлен кулачковый вал, вращающийся в подшипниках. При вращении кулачкового вала усилие передается на роликовый толкатель, прижатый к кулачку пружиной, и далее через регулировочные прокладки на плунжер насосной секции.

Секция насоса состоит из плунжера, гильзы плунжера, поворотной втулки, штуцера, ввернутого в корпус насоса и наг гнетательного клапана с седлом. Гильза и плунжер являются прецизионной парой, распаривание которой не допускается. К верхнему торцу гильзы штуцером прижато седло нагнетательного клапана, который прижат к седлу пружиной. Топливо поступает из топливопровода низкого давления через штуцер к отверстиям гильз насосных секций.

При движении плунжера вниз под действием пружины топливо поступает в подплунжерную полость. При движении плунжера вверх давление в результате закрытия впускного отверстия гильзы возрастает, открывается нагнетательный клапан и топливо по топливопроводу высокого давления подается к форсунке. Движущийся вверх плунжер в это время продолжает сжимать топливо. Как только давление превысит 18,5 МПа, игла форсунки под действием давления топлива преодолеет усилие пружины, поднимется и обеспечит тем самым впрыск топлива в цилиндр двигателя.

Рис. 4. Насос ручной подкачки топлива: 1 — цилиндр; 2 — рукоятка насоса с поршнем; 3 и 5—штуцера; 4 — корпус; 6 — пружина; 7 — нагнетательный клапан; 8 — пластинчатая пружина; 9 — впускной клапан

Рис. 5. Топливный насос высокого давления: 1 и 3—штуцера топливного насоса; 2— вытеснитель топлива; 4 — пружина нагнетательного клапана; 5 — нагнетательный клапан; 6 — плунжер; 7 — гильза плунжера; 8—винт выпуска воздуха; 9— поворотная втулка плунжера; 10 — зубчатый сектор; 11— зубчатая рейка; 12—пружина; 13 — толкатель; 14 — корпус насоса; 15 — ролик толкателя; 16—шарикоподшипник; 17 — кулачковый вал; 18 — регулировочные прокладки; 19 -— крышке насоса; 20 — топливопод-качивающий насос; 21 — муфта опережения впрыска топлива; 22 — муфта привода топливного насоса

По мере движения плунжера вверх его отсечная кромка достигает отверстия в гильзе, что приводит к резкому падению давления в надплунжерной полости, в результате чего нагнетательный клапан под действием пружины опускается и перекрывает подачу топлива к форсунке.

Привод топливного насоса осуществляется от шестерни распределительного вала через приводной валик, который вращается в двух шарикоподшипниках с одинаковой частотой с распределительным валом. Крутящий момент от приводного валика на кулачковый вал насоса передается через муфту, состоящую из ведущей и ведомой полумуфт. Овальные пазы ведущей полумуфты позволяют ведомой полумуфте поворачиваться вместе с автоматической муфтой опережения впрыска и кулачковым валом насоса относительно коленчатого вала двигателя и изменять тем самым начало подачи топлива в цилиндры. Для регулировки начала подачи топлива на корпусе ТНВД и муфты имеются метки.

Регулятор частоты вращения — двухрежимный, устанавливает минимальную частоту вращения коленчатого вала двигателя, равную 600 об/мин, и ограничивает максимальную частоту вращения до 2800 об/мин. В этом диапазоне частоты вращения подача топлива осуществляется водителем через педаль подачи топлива. При частоте свыше 2800 об/мин центробежные силы перемещают грузы регулятора, преодолевая сопротивление пружин, и передвигают рейку топливного насоса, резко уменьшая подачу топлива, в результате чего частота вращения коленчатого вала двигателя снижается.

Автоматическая муфта опережения впрыска топлива состоит из соединенной с приводным валиком ведущей и двух ведомых полумуфт, которые установлены на переднем конце кулачкового вала насоса. При увеличении частоты вращения коленчатого вала под действием центробежных сил грузы расходятся, и ведомые полумуфты поворачиваются относительно ведущей полумуфты в направлении вращения кулачкового вала насоса, Что вызывает увеличение угла опережения впрыска топлива. При уменьшении частоты вращения вала грузы под действием пружины сходятся и поворачивают полумуфты в обратную сторону.

Рис. 7. Регулятор частоты вращения коленчатого вала: 1 — насос высокого давления; 2— верхняя крышка; 3— регулировочный болт; 4 — крышка регулятора; 5 — кулиса; 6 — палец направляющего ползуна; 7 — нижний ползун; 8 — ось кулисы; 9 — ползун углового рычага; 10 — угловой рычаг регулятора; 11 — корпус регулятора; 12 — ось груза; 13 — груз регулятора; 14 н 16 — крестовины; 15 — демпфер; 17 — гайка фиксации крестовины; 18 — упорная шайба; 19 — ось крестовины; 20 — пружины; 21 — тарелка пружины; 22 — рейка топливного насоса

Форсунка состоит из корпуса, к нижнему торцу которого гайкой присоединены проставка и корпус распылителя. Корпус распылителя с иглой составляет прецизионную пару и не может быть распарен. Распылитель имеет сопловых отверстия. Топливо подводится к форсунке от ТНВД через щелевой фильтр, по каналам поступает в кольцевую полость, отжимает иглу и впрыскивается в цилиндр.

Форсунка закрепляется в гнезде головки цилиндра скобой. Торец гайки уплотняют от прорыва газов медной шайбой.

Рис. 8 Автоматическая муфта опережения впрыска топлива.

Рис. 9. Форсунка:

Рис. 10. Система питания двигателя воздухом с автоматической очисткой от пыли воздушного фильтра: 1 — впускная труба: 2 — воздушный фильтр; 3 — воздухозаборник; 4 — крышка фильтрующего элемента; 5 — труба отсоса пыли; 6 — заслонка; 7 — рукоятка заслонки; 8 — эжектор

Топливопроводы низкого давления — пластмассовые, высокого давления — металлические- Топливопроводы присоединяются к приборам системы питания при помощи штуцеров.

Система питания двигателя воздухом. Данная система (рис. 10) включает в себя воздухозаборник, воздушный фильтр и эжектор для отсоса пыли, с заслонкой.

Воздушный фильтр (рис. 11) —двухступенчатый, с инерционной решеткой, автоматическим отсосом пыли и сменным бумажным фильтрующим элементом, состоит из корпуса, фильтрующего элемента и крышки. Крышка крепится к корпусу четырьмя защелками. Воздух через воздухозаборник подается в первую ступень фильтра с инерционной решеткой. В результате резкого изменения направления воздуха в инерционной решетке крупные частицы пыли отделяются и под действием разрежения в патрубке, соединенном с эжектором глушителя, выбрасываются с отработавшими газами в атмосферу. Затем предварительно очищенный воздух поступает во вторую ступень с бумажным фильтрующим элементом, проходя через который оставляет на нем мелкие частицы пыли, и поступает в двигатель. Попадание воды в воздушный фильтр недопустимо, так как при попадании ее в цилиндры двигателя может произойти гидравлический удар, сопровождающийся поломкой деталей кривошипно-шатунного механизма.

В системе питания двигателя воздухом на впускном трубопроводе установлен индикатор засоренности воздушного фильтра, который при засорении фильтра под действием возрастающего разрежения во впускных трубопроводах двигателя сигнализирует о необходимости промывки фильтра или замены бумажного фильтрующего элемента.

Рис. 11. Воздушный фильтр: 1 — воздухозаборник; 2 — распорная пружина; 3 — фильтрующий элемент; 4 — уплотнитель; 5 — крышка; 6 — винт; 7 — защелка; 8 — корпус; 9 — патрубок отсоса пыли; 10 — кронштейн; 11 — воздухопровод двигателя; 12 — шплинт; 13 — центробежный воздухоочиститель; 14 — хомутик

Система выпуска отработавших газов (рис. 12). Она состоит из двух выпускных трубопроводов, двух приемных труб, гибкого металлического рукава, глушителя, на выпускной трубе которого установлен эжектор отсоса пыли. Глушитель представляет собой ряд соединенных последовательно акустических камер, поглощающих энергию отработавших газов.

Рис. 12. Система выпуска газов: 1 — уплотнительное кольцо; 2—приемные трубы; 3— тройник; 4 — задняя приемная труба; 5 — глушитель; 6 — выпускная труба; 7 — рукоятка заслонки; 8— эжектор; 9 — газоотборный патрубок; 10— корпус заслонки; 11 — патрубок отсоса пыли; 12 — пневматический цилиндр вспомогательной тормозной системы; 13 — тормозной механизм вспомогательной тормозной системы (моторный тормоз)

Система электрофакельного подогревателя (рис. 4.23) (термостарт) предназначена для ускорения пуска холодного двигателя прл температуре окружающего воздуха до минус 25 °С. При испарении и воспламенении топлива на электросвечах 4 возникает факел, который подогревает поступающий в цилиндры двигателя воздух.

Свечи ввернуты во впускные трубопроводы и соединены топливопроводами с электромагнитным топливным клапаном. Топливо к клапану подводится из системы питания двигателя.

При нажатии на кнопку включателя термостата напряжение подается на спирали свечей через добавочный резистор термореле, которое установлено в кабине за приборной панелью. Как только свечи нагреваются до необходимой температуры, замыкаются контакты термореле, в результате чего открывается электромагнитный топливный клапан. Одновременно загорается лампа в левом блоке контрольных ламп, сигнализируя о готовности системы к пуску двигателя. При включении стартера топливоподкачиваю-щий насос подводит топливо через электромагнитный клапан к раскаленным свечам, где топливо испаряется и воспламеняется. Одновременно срабатывает термореле, и на спирали свечей подается полное напряжение аккумуляторной батареи. Добавочный резистор термореле при этом отключается. Специальное реле отключает обмотку возбуждения генератора на все время пуска двигателя при помощи термостарта, предохраняя тем самым спирали свечей от перегрева.

Рис. 13. Электрофакельный предпусковой подогреватель дизельного двигателя (термостарт): 1 — топливопровод, идущий к электромагнитному клапану; 2 — топливный насос высокого давления; 3 – впускной трубопровод; 4 — электросвеча; 5 — топливопровод, идущий к свече; 6 — электромагнитный топливный клапан; 7 — термореле, 8 — включатель термостарта; 9 — сигнальная лампа; 10 — реле шунтирования добавочного резистора термореле

Рис. 14. Привод управления подачей топлива: 1 — топливный насос высокого давления; 2 — тяга коррекции пусковых подач; 3— кронштейн крепления тяг; 4 — ручка тяги управления корректором пусковых подач; 5— ручка тяги ручного останова двигателя; 6 — ручка тяги ручного управления подачи топлива; 7—тяга привода ручного останова двигателя; 8—тяга привода ручного управления подачей топлива; 9—педаль управления подачей топлива; 10 — установочный болт хода недали топлива; 11 — пневматический цилиндр; 12 — оттяжная пружина; 13 — промежуточная тяга; 14 — промежуточный рычаг

Привод управления подачей топлива осуществляется водителем от подвесной педали 9 управления подачей- топлива при помощи валика с рычагом через пневматический Цилиндр, промежуточный двуплечий рычаг и тягу к рычагу всережимного регулятора топливного насоса высокого давления.

Управление подачей топлива может также осуществляться при помощи ручки 6 тяги ручного управления, находящейся на кронштейне тяг.

—

К приборам, узлам и деталям, обеспечивающим подачу топлива в цилиндры дизельного двигателя, относятся: топливный бак, топливоподкачивающий насос с насосом ручной подкачки поршневого типа, фильтры грубой и тонкой очистки топлива, топливный насос высокого давления, топливопроводы из пластмассы — низкого и стальные— высокого давления, форсунки.

Топливоподкачивающий насос засасывает топливо из бака через фильтр грубой очистки, затем нагнетает его через спаренные фильтры предварительной и тонкой очистки в насос высокого давления.

Насос высокого давления, установленный в развале между левым и правым рядами блока цилиндров, приводится в действие шестерней распределительного вала и служит для подачи требуемого количества топлива под большим давлением и в строго определенные моменты времени в соответствии с порядком работы цилиндров двигателя. Он состоит из корпуса, кулачкового вала, секций по числу цилиндров, всережимного регулятора частоты вращения коленчатого вала, муфты опережения впрыска топлива и механизма поворота плунжеров. Каждая секция состоит из гильзы с плунжером, нагнетательного клапана и роликового толкателя.

Рис. 15. Секция топливного насоса высокого давления:
1 — кулачковый вал, 2 — роликовый толкатель, 3 — пружина, 4 — плунжер, 5 — гильза плунжера, 6 — корпус насоса, 7 — штуцер топливопро-ода высокого давления, 8 — нагнетательный клапан, 9 — винтовая канавка плунжера, 10 — механизм поворота Плунжера

Рис. 16. Форсунка:
1 — распылитель, 2— гайка распылителя, 3— проставка, 4 — штанга, 5 — корпус, 6 — уплотнительное кольцо, 7 — штуцер, 8 — фильтр, 9 — втулка фильтра, 10 и 11 — регулировочные и опорная шайбы, 12 — пружина, 13 — кольцевая полость, 14 — игла

При движении плунжера вниз пространство над ним через отверстия гильзы заполняется топливом от подкачивающего насоса под давлением 0,16—0,17 МПа. При набегании кулачка на ролик толкателя последний перемещает плунжер вверх. Когда плунжер перекрывает отверстия гильзы и создается высокое давление топлива, открывается нагнетательный клапан и топливо поступает к форсунке.

Форсунка предназначена для впрыска топлива в цилиндры под большим давлением и его распыливания. Топливо от секции насоса под давлением 10—20 МПа поступает в кольцевую полость под иглу, поднимает ее и через отверстия распылителя впрыскивается в цилиндр.

Количество впрыскиваемого топлива изменяется поворотом плунжера секции за счет имеющейся на нем винтовой канавки, кромка которой раньше или позже открывает отверстие гильзы, перепускающее топливо обратно в топливный канал. Поворот плунжеров насосных секций осуществляется зубчатой рейкой, управляемой от педали в кабине водителя с помощью системы тяг и рычагов.

Рекламные предложения:

Категория: — 1Отечественные автомобили

Главная → Справочник → Статьи → Форум

Топливная система дизельного двигателя | Обслуживание легкового автомобиля

Вся схема включает два отдела: низкого и высокого давления. Участок низкого давления подготавливает, а затем переводит топливо на следующий уровень, то есть в систему высокого давления. Она же, в свою очередь, необходима для финального введения топлива в двигатель, непосредственно в камеру сгорания. Чтобы примерно представлять принцип работы всей схемы, рассмотрим, из каких деталей она состоит. В участок низкого давления входит ряд цистерн, насосы, сепаратор, фильтр, подогреватель и топливный привод.

Как предупредить неисправности топливной системы дизельного двигателя?

Заметить какую-либо неисправность просто, если, к примеру, автомобиль стал не так плавно заводиться или периодически во время езды из выхлопной трубы стали раздаваться резкие звуки. Также неполадки в системе проявляются некорректными звуками в двигателе.

Главные причины, из-за которых возникают проблемы с двигательной системой, это неправильная эксплуатация или неквалифицированное обслуживание двигателя. Всем автолюбителям вне зависимости от того, на каком автомобиле они передвигаются, необходимо производить техническое обслуживание после каждых 7500 километров. В техническое обслуживание входит замена масла. проверка работоспособности всех деталей, а также ряд других действий. Они обозначены для данного автомобиля в документе его технического обслуживания. Промывка топливной системы дизельного двигателя также отлично подойдет для устранения разного рода неисправностей.

Топливная система дизельного двигателя – ищем поломку

Одна из самых частых проблем, которая может негативно повлиять на устройство топливной системы дизельного двигателя, – это прогар поршня. Чтобы этого избежать, необходимо промывать топливную аппаратуру дизеля раз в два года. Такую процедуру вряд ли вам предоставят при техническом обслуживании, поэтому вам необходимо следить за ее периодичностью самому.

Если же вы все-таки допустили то, что ваша система пришла в негодность, необходимо выполнить ряд действий. Первым делом вам понадобится прокачка топливной системы дизельного двигателя. Если после нее ничего не изменилось, то надо разбираться в проблеме более подробно. Проверьте работоспособность всех контактирующих деталей, проводов, клемм, форсунок. Часто проблема может быть не такой глобальной, какой кажется.

Если же вы понимаете, что проблема довольно-таки серьезная, вам лучше всего будет обратиться в автосервис. Человек, который не имел опыта работы с двигателем автомобиля, вряд ли сам сможет ликвидировать неисправность. Также если вы сами не смогли выявить точную причину, то вам поможет профессиональная диагностика топливной системы дизельного двигателя, которую предоставляет практически каждый автосервис.

Коротко об устройстве топливной системы дизельного двигателя.

Для того чтобы лучше разобраться с основами работы топливного узла, стоит узнать что включает в себя его схема. Схема отдела низкого давления включает в себя: накопители, насос, сепаратор, фильтрующий элемент, привод. Основным элементом участка повышенного давления является топливный насос. Уже внутри названного элемента находятся форсунки. Насос соединен в единую схему с приводом. Также в составе рассматриваемой совокупности находятся элементы впрыска смеси, которые выполняют завершающую стадию подачи смеси.

Профилактика топливной системы дизельного двигателя.

Конечно, несмотря на надежность автомобиля и заботу его владельца, поломки в топливной системе дизельного двигателя явление довольно распространенное. Как правило, нарушение функции системы связано с износом одного из рабочих элементов. Скорость износа, в свою очередь, зависит от качества используемого топлива и своевременного обслуживания. Основной мерой по сохранению работоспособности дизеля и его топливной системы является своевременная диагностика. Как и в любом двигателе, в дизеле имеется ряд расходных элементов и резиновых уплотнителей, которые подлежат замене спустя определенное количество пробега. Если же игнорировать простейшие этапы обслуживания, можно столкнуться с масштабными поломками двигателя, устранение которых потребует и времени и средств.

При долгосрочной эксплуатации агрегата внутри рабочих элементов скапливаются различные примеси. При небольшом засорении особых изменений в работе системы можно и не заметить, а вот при избыточных осадках двигатель начинает терять свою производительность.

Топливная система дизельных двигателей

Топливная система дизельных двигателей имеет и другое называние: система питания топлива. Топливная система предназначена не только для наполнения двигателя топливом, но и для чистки и хранения в топливном баке.

Система питания топлива очень чувствительна к загрязнениям поэтому максимально соблюдайте чистоту при проведении работ.

Конструкция топливной системы.

Строение топливной системы двигателей.

Строение топливной системы бензинового и дизельного двигателей очень похоже. Основные отличия заключаются в технологии системы впрыска. Топливный бак находится в задней части автомобиля, на днище кузова, изолирован от атмосферы и предназначен для хранения топлива. Его емкость обеспечивает пробег автомобиля в 500 км. Система улавливания паров производит вентиляцию бака.

В топливном баке существует насос, который своевременно осуществляет подачу топлива с систему впрыска, так же следит за поддержанием рабочего давления в системе. Топливный насос оснащен электрическим приводом и располагается непосредственно в топливном баке. Но не стоит путать дополнительный подкачивающий насос с топливным насосом. Отличие в том, что подкачивающий насос используется при необходимости, в то время как топливный насос должен быть обязательно установлен.

Датчик запаса топлива устанавливается вместе с насосом. Строение датчика включает в себя потенциометр и поплавок. При перемещении поплавка из-за изменения уровня топлива, приводит к смене положения потенциометра. Вследствие чего, в цепи сопротивление повышается, и напряжение на указателе топливного запаса уменьшается.

Топливный фильтр осуществляет очистку поступающего топлива, после чего, лишнее топливо отводится по сливному топливопроводу. На сегодняшний день, в топливный фильтр современных автомобилей встроен редукционный клапан, который как раз и отвечает за отвод излишков топлива. Но редукционный клапан не устанавливается в топливном фильтре с системой непосредственного впрыска.

В топливной системе дизельных двигателей, топливный фильтр отличается в строении от фильтра в системе бензиновых двигателей. Главное, что суть его работы остается неизменной. Периодически осуществляется замена фильтра или только фильтрующей части.

Топливная система двигателей имеет свою систему, по которой циркулирует само топливо. Она называется топливопроводом. Существует два вида теплопровода: подающий и сливной. В первом идет контроль над поддержанием рабочего давления, а во втором лишнее топливо удаляется обратно в топливный бак.

Система ввода топлива.

Для образования воздушно-топливной смеси из-за впрыска топлива, предназначена система ввода топлива.

Топливная система производит свою работу таким образом: при зажигании, топливный насос начинает закачивать топливо в систему, затем топливо проходит чистку, попадая в топливный фильтр. После этого, оно поступает в систему самого впрыска, где производится распыление и образование воздушно-топливной системы.

В некоторых моделях автомобилей, давление в топливной системе дизельных двигателей, для осуществления работы, производится при открытии передней, водительской, двери. Только при выполнении этого условия топливный насос включается.

15-11-2011, 22:50 | Сотниченко Алена Николаевна

Топливная система

Топливная система предназначена для питания двигателя автомобиля топливом, а также его хранения и очистки.

Конструкция топливной системы автомобиля включает топливный бак, топливный насос, топливный фильтр, систему впрыска. которые последовательно соединены топливопроводами.

Топливная система бензинового и дизельного двигателей имеет, в основном, аналогичное устройство. Принципиальные отличия имеет система впрыска.

Топливный бак предназначен для хранения запаса топлива, необходимого для работы двигателя. Топливный бак в легковом автомобиле обычно располагается в задней части на днище кузова. Емкость топливного бака обеспечивает в среднем 500 км пробега конкретного автомобиля. Топливный бак изолирован от атмосферы. Вентиляцию топливного бака производит система улавливания паров бензина.

Топливный насос подает топливо в систему впрыска и поддерживает рабочее давление в топливной системе. Топливный насос устанавливается в топливном баке и имеет электрический привод. При необходимости используется дополнительный насос .

В топливном баке вместе с насосом устанавливается датчик уровня топлива. Конструкция датчика включает поплавок и потенциометр. Перемещение поплавка при изменении уровня топлива в баке приводит к изменению положения потенциометра. Это, в свою очередь, приводит к повышению сопротивления в цепи и уменьшению напряжения на указателе запаса топлива.

Очистка поступающего топлива осуществляется в топливном фильтре. На современных автомобилях в топливный фильтр встроен редукционный клапан, регулирующий рабочее давление в системе. Излишки топлива отводятся от клапана по сливному топливопроводу. На двигателях с непосредственным впрыском топлива редукционный клапан в топливном фильтре не устанавливается.

Топливный фильтр топливной системы дизельных двигателей имеет несколько иную конструкцию, но суть его работы остается прежней. С определенной периодичностью производится замена топливного фильтра в сборе или, только, фильтрующего элемента.

Топливо в системе циркулирует по топливопроводам. Различают подающий и сливной топливопроводы. В подающем топливопроводе поддерживается рабочее давление. По сливному топливопроводу излишки топлива удаляются в топливный бак.

Система впрыска предназначена для образования топливно-воздушной смеси за счет впрыска топлива.

Работа топливной системы осуществляется следующим образом. При включении зажигания топливный насос закачивает топливо в систему. При прохождении через топливный фильтр происходит его очистка. Далее топливо поступает в систему впрыска, где происходит распыление и образование топливно-воздушной смеси.

На некоторых автомобилях рабочее давление в топливной системе создается при открытии водительской двери .

Топливная система дизельного двигателя

Приветствую собравшихся. D

Мне кажется, давно пора создать отдельную ветку для обсуждения принципов работы, производителей, контролируемых параметров всех элементов топливной системы дизельных двигателей , короче всего, с чем соприкосается солярка в жидком виде. )

ДА БУДЕТ СВЕТ в нашем представлении о назначении и принципах работы различных узлов топливной системы!

Работы/услуги

Звоните прямо сейчас: +7 979-23-01

г. Краснодар, Ростовское шоссе, 682

Даже если вы хорошо разбираетесь в устройстве вашей машины и умеете сами делать ей все профилактические работы, порой вам нужны профессионалы.

У нас есть опыт и специальное автомобильное оборудование. Кроме того, профессионалы могут дать весьма полезные советы для любителей автомобилей.

Один из серьезных вопросов, возникающих при анализе начавшей работать некачественно машины, это вопрос ремонта топливной аппаратуры. А бывает, что у вас просто имеется сомнение по поводу работы этой части автомобиля. Тогда для вашей машины нужна хорошая диагностика всей топливной системы.

По всем вопросам вы можете обратиться в Common Rail Центр. Что здесь вам могут предложить?

Диагностика

Компания осуществляет диагностику и ремонт ТНВД следующих типов :

• ТНВД CP — 1
• ТНВД CP — 2
• ТНВД CP — 3
• насос-форсунки

Ремонт форсунок Common Rail и топливных насосов ВД осуществляют при помощи специальных аппаратов и различных сканеров.

Все это делается непосредственно на вашей машине, снимать что-либо при проведении диагностики нет необходимости.

Более того, специалисты утверждают, что диагностика топливной аппаратуры прямо на автомобиле позволяет в 80 процентах из ста найти причину неисправности автомобиля.

На станции есть специальные стенды проведения диагностики. Есть здесь отличные сканеры, выпущенные европейской фирмой Stardex. К услугам мастеров и иные оригинальные сканеры, которые изготовлены на заводах изготовителей автомобилей.

Вы можете произвести тут диагностику топливной аппаратуры, ремонт насос-форсунок, ТНВД и форсунок системы common rail, таких известных фирма как BOSCH, DELPHI, DENSO и SIEMENS.

Так же наши специалисты отремонтируют топливный насос Вашего автомобиля.

Если возникла необходимость произвести ремонт той или иной части топливного насоса ВД, то здесь это просто осуществить. Расходные материалы и запасные части, необходимые для ремонта сертифицированы.

Профессиональные мастера быстро отремонтируют дизельную форсунку или топливную магистраль вашего автомобиля. Они заменят, если это необходимо, топливный фильтр.

Вот, к примеру, как определить необходимость производить ремонт топливной форсунки? Вначале проверяется работа форсунки. Она должна четко выполнять следующие действия.

1. Форсунка должна сразу открываться, когда установиться необходимое заданное давление.
2. Если форсунка закрыта, то должна отсутствовать малейшая утечка топлива.
3. Когда распыляется топливо, процесс должен быть равномерный. Это означает, что факел распыления струи топлива должен быть ровный и без малейших отклонений.

Если нарушен хотя бы один из этих пунктов, топливной форсунке нужен срочный ремонт, который быстро выполнят специалисты техцентра Common Rail.

Источники: carnovato.ru, carmend.ru, www.autoshcool.ru, www.systemsauto.ru, ffclub.ru, commonrail23.ru

Комментариев пока нет!

обзор возможных причин и способы устранения проблем

В устройстве любого автомобиля, будь это дизель или бензин, предусмотрена система питания (проще говоря, топливная). Бытует мнение, что дизельные автомобили более привередливы к качеству топлива. Это действительно так. Да и ремонт такой системы стоит в разы дороже. Сегодня мы рассмотрим, что собой представляет топливная система дизельного двигателя, устройство ее и основные неисправности.

Устройство

Условно данную систему можно разделить на два контура: высокого и низкого давления. Последний производит подготовку топлива и направляет его на «следующий уровень», ко второму контуру. Система высокого давления выполняет функцию финального впрыска горючего в камеру сгорания двигателя.

Цепочка контура низкого давления включает в себя ряд конструкционных составляющих. Это фильтр, сепаратор, топливный привод, подогреватель, а также насос. Горючее проходит через каждую из вышеперечисленных деталей. Насос создает давление в системе, подогреватель в холодное время нагревает «солярку» до нужной температуры (так как зимой она превращается в парафиновую жижу), и сквозь фильтр горючее поступает во второй, не менее важный в системе контур. Он состоит из следующих деталей:

• Топливный насос высокого давления. Он соединяется вместе с фильтром.
• Форсунки. В последнее время большую популярность обрели форсунки с непосредственным впрыском топлива. Считается, что они рассчитаны на более точную дозировку горючего. Машина не теряет в мощности, при этом падает расход.
• Топливопроводы – магистрали, по которым смесь поступает в цилиндры.

Ниже мы рассмотрим основные неисправности топливной системы дизельного двигателя.

Затрудненный запуск

Особенно часто это случается в холодное время. Считается, что запустить дизель без предварительного подогрева зимой практически невозможно. Чтобы хоть как-то сгладить эту ситуацию, производители предусмотрели арктическое топливо, которое включает в себя антизамерзающие присадки. Но трудный запуск не всегда говорит о замерзшем топливе. Если машина плохо заводится даже «на горячую», скорее всего, вышел из строя насос высокого давления, а именно его нагнетательные элементы. Также стоит проверить угол опережения подачи топлива в двигатель. Возможен износ форсунок, из-за которых смесь плохо распыляется в цилиндре. Вообще причин трудного запуска дизеля очень много. Поэтому проверяется каждая деталь. Неисправными могут быть свечи накаливания, неправильная работа регулятора давления, нехватка топлива перед ТНВД. Такие неисправности топливной системы дизельного двигателя («Фольксваген Т4» не исключение) сопровождаются разгерметизацией топливных магистралей, из-за чего воздух попадает в насос, который уже не в состоянии выработать нужное давление.

Падение мощности

Возникает вследствие износа или же повреждения распылителей. Также такие неисправности топливной системы дизельного двигателя случаются вследствие недостаточного количества топлива, что попадает в насос. Так как перед ним установлен фильтр, велика вероятность, что он попросту забит.

Большой расход

Данные неисправности систем питания дизельных двигателей возникают из-за неправильно выставленного угла опережения впрыска. Также повышенный расход горючего является следствием неправильной работы топливного насоса. Уровень давления впрыска смеси слишком большой. Кроме этого, расход увеличивается из-за низкой компрессии в цилиндрах.

Черный дым из выхлопной трубы

И если на «КамАЗах» это принято считать «заводской болезнью», на которую хозяева просто не обращают внимания, то на иномарках дым из трубы – повод серьезно задуматься. Данные признаки неисправности дизельного двигателя говорят о плохом смесеобразовании в цилиндрах, которое может быть из-за позднего впрыска топлива. Еще следует проверить форсунки и зазоры в клапанах. Сама «чернота» образуется вследствие нагара и неплотного закрытия впускных/выпускных клапанов двигателя.

Белый и серый дым

Возможно, в двигателе пробита прокладка головки блока. Если этот дым со временем пропадает, мотор попросту переохладился. Это нормально для северных широт.

Жесткая работа

Дизельный двигатель по своей природе изначально работает шумнее бензинового. Однако если вибрации усилились, скорее всего, произошел ранний впрыск топлива. Определение неисправности дизельного двигателя производится путем диагностики форсунок. Также проверяется уровень компрессии в цилиндрах. Минимальный ее уровень должен составлять 23 килограмма на сантиметр кубический. Разбег показателей между цилиндрами при этом не превышает 5-10 процентов. Среднестатистический дизельный мотор выдает порядка 27-30 «килограмм». Для определения используется специальный инструмент – компрессометр.

Провалы в разгоне

Симптомы – слишком короткий ход педали газа. В таком случае следует отрегулировать тягу акселератора. Также проверьте воздушный фильтр. Возможно, неисправен топливный насос высокого давления, из-за чего он не может выработать нужное давление в системе.

Плавают «холостые»

В таком случае проверяют уплотнительные шайбы под форсунками. Смотрят на крепление топливного провода между фильтром и насосом. При необходимости затягивают сильнее. Также при подобных симптомах неисправности топливной системы дизельного двигателя смотрят опорную пластину насоса на предмет повреждений. Возможен износ регулятора оборотов коленчатого вала. «Холостые» плавают из-за избыточного давления газов в картере – проверяют вентиляцию.

Заглох двигатель

Если он глохнет на ходу, проверяют смещение угла опережения впрыска. Это нарушение соединения привода с насосом. Также это грязный фильтр, из-за чего возникает нехватка топлива и низкое давление подачи. Что касается самого насоса, в нем возможен перекос поршней-разделителей или ротора. Стоит отметить, что ТНВД – это наиболее дорогостоящая деталь в системе питания дизельного автомобиля. В силу сложной конструкции элемент трудно поддается ремонту, поэтому стоимость восстановления сопоставима с ценой нового элемента, купленного на разборке.

Профилактика

Чтобы исключить неисправности топливной системы дизельного двигателя (потому что поломка дизеля – это дорого и надолго), не ленитесь проводить профилактику. В первую очередь нужно делать промывку системы с периодичностью 1-2 раза в год. Данная операция включает в себя демонтаж топливного бака и удаление скопившегося «отстоя» в топливном фильтре. Практика показывает, что на дне в процессе эксплуатации образуется много осадка, который при езде на пустом баке вмиг забивается в фильтрах и магистралях.

Сорт горючего

Особенно это касается использования автомобиля в так называемый переходной сезон. Температура воздуха уже снизилась, а на заправках продают остатки летнего топлива. Оно теряет свою текучесть уже при -5 градусах. Дальше превращается в парафин, который забивается в насосе и фильтрах. Обязательно на заправках уточняйте, какой тип горючего будет заливаться – летний или зимний. Если уж так случилось, что температура резко упала, а в баке летняя «солярка», максимально отогрейте машину при помощи предпускового подогревателя, или если это легковушка – подключите бытовой отопитель в гараж. При запуске дизельного мотора важен каждый градус.

Не разбавляйте топливо

Некоторые умельцы при необходимости запуска дизеля зимой «бодяжат» горючее бензином. Этого делать категорически нельзя. В России давно продаются специальные арктические присадки для дизеля, позволяющие предотвратить образование парафина в баке. По сути, эти же присадки добавляют и в обычное летнее топливо на АЗС – так оно становится пригодным для эксплуатации зимой. Ничего противозаконного в этом нет. А вот разбавлять его с бензином – просто самоубийство (имеется в виду для топливной системы).

Прогрев зимой

Прогревать или нет? Топливная система дизельного двигателя, устройство которой существенно отличается от бензинового, тоже нуждается в данном действии. Запустив мотор, дайте ему поработать на холостых 3-5 минут, после чего первые 200 метров проедьте в «щадящем» для автомобиля режиме. Дизельный мотор, в отличие от бензинового, более холодный – прогревается намного дольше. Длительная работа на холостом ходу тоже не требуется, но игнорировать вышеописанную рекомендацию не стоит.

АЗС

Все ругают наши заправки за плохое качество топлива, мол, на российских АЗС нет нормальной солярки. Это в корне неправильно. Одно простое правило: заправляйте автомобиль дорогим топливом на известных АЗС. Все хотят сэкономить, покупая горючее на 10-15 процентов дешевле рыночной стоимости, буквально выстраиваясь в очереди. Однако спустя пару недель, попав на ремонт топливной, начинают винить не себя, а заправки. По сути это так, но ведь никто силой туда не загоняет. У вас всегда есть выбор. Помните главное – скупой платит дважды.

Как увеличить ресурс ТНВД

Как мы уже сказали ранее, это одна из самых ответственных частей топливной системы.

Чтобы насос высокого давления прослужил дольше и неисправности топливной системы дизельного двигателя обошли вас стороной, нужно:

• Не оставлять бак на ночь «полупустым». Так на его станках образуется конденсат, который затем проникнет в форсунки и насос.
• Периодически производить слив отстоя через дренажную пробку.
• Не ездить на пустом баке и постоянно горящей лампочке.

Заключение

Итак, мы выяснили основные неисправности дизеля. Соблюдая эти простые правила, вы существенно продлите ресурс системы и снизите риск «попасть на ремонт».

Очистители дизельной топливной системы

Независимо от того, используете ли вы автомобиль с дизельным или газовым двигателем, поддержание чистоты топливной системы является критически важным шагом к сохранению максимальной производительности вашего автомобиля, который был у нового автомобиля. Обычно, когда мы говорим о топливной системе, мы говорим конкретно о системе впрыска топлива. Эта система состоит из компонентов «стороны низкого давления» и «стороны высокого давления». Работая вместе, система работает, чтобы доставить топливо из бака в камеру сгорания, где его можно сжечь, чтобы сделать то, что ему нужно.

Если вы посмотрите на все основные компоненты топливной системы, вы поймете, насколько сложны современные топливные системы. Сегодняшние дизельные топливные системы начинаются с компонентов стороны низкого давления. Топливный бак удерживает топливо и помогает поддерживать его температуру на уровне ниже точки воспламенения топлива. Насос подачи топлива всасывает топливо из бака и подает его в насос высокого давления. Обычно насос потребляет больше топлива, чем требуется двигателю.Избыточное топливо используется для циркуляции через такие компоненты, как форсунки, которые необходимо охлаждать. Встроенные топливные фильтры помогают уменьшить повреждение и износ системы, которые могут возникнуть из-за загрязнений в топливе, путем отфильтровывания мелких частиц и воды.

Сторона высокого давления — это место, где вы найдете насос высокого давления, гидроаккумулятор и где находятся важнейшие компоненты устройства впрыска топлива. Эти компоненты играют наиболее важную роль на заключительном этапе подачи топлива в зону сгорания в состоянии, когда оно готово к сжиганию.Без правильной работы этой области топливной системы вы никогда не получите максимальную отдачу от своего двигателя.

Системы впрыска дизельного топлива Common Rail

Это еще один способ сказать, что наличие грязных форсунок — отличный способ удержать двигатель, предотвратить его работу с максимальной эффективностью. Достижения в сегодняшних дизельных топливных системах таковы, что современные дизельные двигатели на 95% + более эффективны, чем были раньше. И здесь большая заслуга в развитии систем впрыска дизельного топлива, таких как система Common Rail.Сегодняшние системы впрыска Common Rail могут делать то, о чем автомобильные инженеры десятилетия назад могли только мечтать. Даже до того, что можно иметь несколько событий впрыска, до 4 или 5 отдельных впрысков за один ход поршня дизеля.

Все это напрасно, если нельзя содержать в чистоте форсунки и другие элементы дизельной топливной системы. Вот тут-то и пригодится хороший очиститель дизельной топливной системы. У вас есть два основных варианта. Один из них — это поддерживающая чистота формула, обычно содержащаяся в многофункциональных формулах, разработанных для непрерывного использования.Он содержит моющие средства для форсунок и камеры сгорания, которые соответствуют стандартам испытаний L-10 на «поддержание чистоты» концентрации моющего средства. Другими словами, было показано, что моющее средство может поддерживать чистоту форсунок в течение определенного периода времени в условиях испытаний, которые в противном случае загрязнили бы форсунки до такой степени. Другой вариант, который у вас есть, — это очиститель с одним баком, который разработан чтобы соответствовать стандартам испытаний на «очистку», которые показывают, что грязные форсунки будут очищаться до состояния, при котором они соответствуют стандартам испытаний на чистоту, и делать это в пределах одного бака топлива.

Что из этого подходит вам?

Оба варианта хороши, и ни один из них не обязательно лучше другого. Много раз многофункциональная формула для поддержания чистоты также дает другие преимущества, такие как улучшение цетанового числа или антигелеобразование в холодную погоду, поскольку она разработана для постоянного использования. Независимо от того, выберете ли вы решение с одним баком или многофункциональную систему обработки дизельного топлива, такую ​​как Dee-Zol, вы значительно улучшите свою топливную систему и характеристики вашего автомобиля.

Ознакомьтесь с другими сообщениями о дизельных топливных системах:

Этот пост был опубликован 20 апреля 2017 г. и обновлен 20 апреля 2017 г.

Система подачи топлива в дизельном двигателе (со схемами)

Система подачи топлива в дизельный двигатель!

Введение в систему подачи топлива для двигателей CI:

Систему подачи топлива дизельного двигателя можно назвать сердцем двигателя, поскольку производительность двигателя напрямую зависит от правильного функционирования этой системы, которая должна подавать, измерять, впрыскивать и распылять топливо.

Системы впрыска топлива производятся с большой точностью, поэтому они более дорогие.

Топливо будет поступать либо под действием силы тяжести, либо под действием насоса подачи топлива, который предназначен для подачи топлива через фильтр к насосу впрыска. Которая перекачивает топливо в форсунки, расположенные в головках цилиндров.

Системы впрыска топлива бывают 2-х типов:

1. Система впрыска воздуха:

В этом случае впрыск топлива осуществляется под давлением воздуха.Для подачи воздуха высокого давления требуются многоступенчатые воздушные компрессоры, которые очень дороги и, следовательно, эта система не используется.

2. Система впрыска твердого вещества:

В этом случае дизельное топливо впрыскивается непосредственно топливным насосом (насос Bosch).

Далее это 3 типа систем впрыска твердых веществ:

A. Индивидуальная насосная система:

Как показано, топливо будет течь из накопительного бака к фильтрам и насосам низкого давления.Этот насос низкого давления перекачивает топливо к 4 отдельным дозирующим и нагнетательным насосам.

Эти отдельные дозирующие и нагнетательные насосы будут перекачивать топливо к отдельным форсункам, которые расположены в головках цилиндров. Они используются в больших тихоходных двигателях.

B. Дистрибьюторская система:

Топливо будет поступать из резервуара-хранилища в насос низкого давления через фильтры, затем в дозирующие и нагнетательные насосы. Этот дозирующий и нагнетательный насос перекачивает топливо к распределительному устройству, которое распределяет и отправляет необходимое количество топлива на каждую форсунку / каждый цилиндр.Используется в двигателях малого и среднего размера.

C. Система Common Rail:

В этом случае топливо перетекает из накопительного бака в насос низкого давления через фильтры. Насос низкого давления перекачивает топливо в насос высокого давления, который перекачивает топливо в насос высокого давления, который перекачивает топливо в общую магистраль. Таким образом, топливо под высоким давлением собирается в Common Rail и отсюда через дозирующие устройства необходимое количество топлива поступает в форсунки / цилиндры. Обычно эту систему используют Cummins и многоцилиндровые двигатели.

Стойка (1) соединена с педалью акселератора или регулятором, который перемещается внутрь и наружу при нажатии на педаль акселератора.

Рейка контактирует с шестерней (2) (часть шестерни), имеющей цилиндрическую нижнюю часть (плинтус цилиндра). Цилиндр плинтуса имеет поперечный паз. В этой поперечной прорези удерживается поперечная нижняя часть плунжера (3). По мере того, как рейка перемещается внутрь и наружу — квадрантная шестерня вращается — плунжер с винтовой канавкой, в свою очередь, перемещается в цилиндре (4).

Цилиндр имеет впускное и перепускное отверстия. Этот топливный насос и форсунка работают в условиях заправки. Клапан (5) опирается на седло клапана пружиной (6). Инжектор и насос соединены напорным патрубком (7).

В форсунке (8) находится корпус форсунки, (9) — клапан форсунки, (10) — накидная гайка клапана, (11) — шпиндель, удерживаемый пружиной (12).

Следует отметить, что плунжер совершает возвратно-поступательное движение вверх и вниз, которое достигается расположенным под ним распределительным валом и имеет вращательное движение из-за рейки.Когда стойка перемещается внутрь и наружу в зависимости от требований к питанию. Квадрантная шестерня движется — в свою очередь, плунжер вращается — плунжер имеет спиральную канавку — поэтому высота канавки по отношению к портам меняется — поэтому количество впрыскиваемого топлива будет изменяться.

Во время движения плунжера вверх — когда порты закрыты — клапан поднимается из своего гнезда из-за давления топлива, и топливо течет по подающей трубе — через топливный канал (13) к клапану форсунки (9). Из-за давления топлива — клапан форсунки (9) поднимается против сжатия пружины (12), и топливо впрыскивается до тех пор, пока край винтовой канавки не соприкасается с отверстием — когда давление топлива сбрасывается и впрыск прекращается.

1. Воздушные форсунки — используются в системах нагнетания воздуха. В настоящее время системы впрыска воздуха не используются, так как для них требуются многоступенчатые компрессоры. Следовательно, эти форсунки больше не используются.

2. Форсунки с механическим приводом — Эти форсунки приводятся в действие механизмом, аналогичным используемому для работы. Клапаны двигателя внутреннего сгорания, т.е. он использует распределительный вал, толкатели, коромысла и т. Д. Кулачок управляет плунжером.

3. Автоматическая топливная форсунка — все автомобильные двигатели CI используют эти автоматические топливные форсунки. В их состав входит игольчатый клапан, который поднимается за счет давления топлива. Это давление топлива создается топливным насосом.

В дизельных двигателях обычно используются следующие типы форсунок:

1. Тип с одним отверстием

2. Тип с несколькими отверстиями

3. Тип иглы

1.Тип с одним отверстием:

В центре корпуса форсунки предусмотрено отверстие диаметром 0,2 мм.

Конус распыления ∠ составляет @ 15 °.

Применяется в открытых камерах сгорания.

Для получения такой же скорости требуется высокое давление. Плохое смешивание с воздухом. Имеет тенденцию капать.

2. Тип с несколькими отверстиями:

Правильное смешивание с воздухом от 4 до 18 отверстий. Размер отверстий будет от 0,35 до 1,5 мм.

3. Тип стержня:

Во избежание слабого впрыска и подтекания на шпинделе имеется выступ, называемый Pintle. Он выступает через устье корпуса форсунки. Он может иметь цилиндрическую или коническую форму. Дриблинг избегается.

Используется в камерах предварительного сгорания, воздушных камерах, вихревых камерах.

4. Пинто:

Подходит для холодного пуска. Это разработка насадки для пинтера. Имеет вспомогательное отверстие в корпусе форсунки.Это приводит к хорошему холодному запуску.

Недостаток:

Боковое отверстие может быть забито — нужен фильтр лучше.

Электроника внедряется в автомобили в 1965 году. Около 30–40% стоимости транспортных средств приходится на электронные изделия. Максимальная мощность и максимальная экономичность достигаются при использовании в автомобилях электроники и компьютеров.

EFI представляли собой различные датчики для измерения различных параметров, таких как температура, давление газов, положение дроссельной заслонки, скорость воздушного потока и т. Д.

передают эти данные в электронный блок управления (ЭБУ), который по сути является компьютером. Этот ЭБУ — обрабатывает данные и управляет форсунками и другими устройствами, чтобы обеспечить максимальную мощность, максимальную экономию и низкий уровень выбросов.

предназначена для подачи топливовоздушной смеси надлежащей прочности и в необходимом количестве в каждый цилиндр многоцилиндрового двигателя при любых нагрузках на оборотах двигателя.

MPFI — Функции системы при двух базовых соглашениях:

1. Порт впрыска:

В этом случае форсунка размещается во впускном коллекторе рядом с впускным клапаном. Форсунка распыляет бензин в воздух, проходящий через впускной коллектор. Образовавшаяся однородная топливовоздушная смесь поступает в цилиндр. Обратите внимание, что каждый цилиндр имеет отдельный инжектор, расположенный во впускном коллекторе.

Преимущества:

1. Равномерное распределение топлива

2.Увеличение выходной мощности

3. Более точный контроль воздушно-топливной смеси.

2. Впрыск корпуса дроссельной заслонки:

В этом случае форсунка расположена в одной точке корпуса дроссельной заслонки. Дроссельная заслонка регулирует количество воздуха, поступающего во впускной коллектор.

Количество топлива и размер сопла :

Diesel Fuel Injection — Diesel Power Magazine

Ключевым ингредиентом для достижения максимальной максимальной производительности дизельного двигателя является увеличение количества сжигаемого дизельного топлива.На старых двигателях с механическим впрыском единственный способ сделать это — изменить форсунки и / или топливный насос. Новые системы электронного впрыска имеют несколько способов увеличить количество топлива, поступающего в цилиндры, но в конечном итоге пиковая выработка мощности все же сводится к механическим ограничениям компонентов впрыска, которые создают давление топлива и впрыскивают дизельное топливо в камеры сгорания.

Топливная система большинства дизельных двигателей состоит из трех основных частей: инжектора, топливного насоса высокого давления и, в некоторых случаях, блока управления двигателем (ЭБУ).В большинстве дизельных двигателей топливные форсунки установлены в головках цилиндров двигателя, а наконечник или сопло форсунки впрыскивает непосредственно в камеру сгорания. Во многих случаях инжектор устанавливается так же, как свеча зажигания в газовом двигателе. Но в отличие от газовых двигателей с впрыском топлива, которые впрыскивают топливо под давлением 10-60 фунтов на квадратный дюйм, системы впрыска дизельного топлива работают в диапазоне от 10 000 до 30 000 фунтов на квадратный дюйм.

Насос VE представляет собой аксиально-поршневой насос распределительного типа с механическим управлением. Его входной вал приводится в движение двигателем, а давление топлива осуществляется аксиальными поршнями.Топливо подается в форсунки через распределитель, управляемый портом; это механическое устройство контролирует время и количество топлива, поступающего в каждую форсунку.

CP3 — радиально-поршневой насос для систем впрыска Common Rail высокого давления. Производители, похоже, ориентируют все дизели на систему впрыска Common-Rail. С переходом нового 6,4-литрового двигателя Ford Power Stroke на систему Common Rail от Siemens все отечественные грузовики с дизельным двигателем 3/4 и 1 тонны теперь будут использовать технологию Common Rail.В системе Common-Rail используется (и) аккумуляторная рейка (и) для поддержания высокого давления топлива; эта рейка (и) подает топливо к форсункам. Насос CP3 функционирует аналогично VP44, но главное отличие состоит в том, что в CP3 нет соленоида для подачи топлива к форсункам. В системе Common-Rail используются либо электромагнитный клапан, либо пьезоэлектрические форсунки для управления количеством топлива и синхронизацией. CP3, используемые на двигателях Cummins и Duramax, очень похожи. Единственное отличие состоит в том, что Duramax CP3 использует разные фитинги для питания двух направляющих (по одной для каждого ряда цилиндров), тогда как Cummins CP3 питает только одну направляющую для всех шести цилиндров.

Доступны модифицированные насосы CP3 для увеличения расхода топлива на 30 процентов, и, в зависимости от других модификаций двигателя, это добавит 60–100 л.с. Также есть комплекты для работы с двумя CP3 на Duramax или Cummins. В этот комплект добавляется второй CP3, приводимый в движение ременным шкивом. Благодаря вдвое большей производительности насоса хорошее давление топлива может поддерживаться при использовании агрессивных форсунок и электроники.

P7100, или P-насос, представляет собой насос с линейным впрыском, который использует кулачок для приведения в действие плунжеров для повышения давления топлива.По мнению некоторых фанатиков дизельного топлива, это мать всех ТНВД из-за своих исключительных возможностей. Хотя на 24-клапанном Cummins он был заменен электронным насосом VP44, некоторые сильно модифицированные грузовики сделали шаг назад и заменили VP44 насосом P из-за его способности перекачивать большое количество топлива.

Послепродажный рынок предлагает десятки улучшений производительности для P-насоса, что делает его дизельным двигателем Holley на 4 барреля. Только Industrial Injection имеет три уровня модифицированных P7100: Dragon Fly имеет небольшие модификации и использует стандартные 12-миллиметровые насосы, способные подавать топливо 550 куб. См, Dragon Flow использует 13-миллиметровые насосы для подачи 800 куб. на 1400 куб.см подачи топлива.Все эти насосы могут быть изменены по времени.

Эта деталь от Industrial Injection увеличивает объем топлива в топливную систему Common Rail за счет добавления дополнительной топливной линии между насосом и Common Rail. Недостаток системы common-rail заключается в том, что после полного открытия дроссельной заслонки рельс требует времени, чтобы восстановиться до максимального давления топлива. Линии двойной подачи спроектированы таким образом, чтобы вдвое сократить время восстановления рельсов. Также используются менее ограничительные фитинги для увеличения расхода топлива.Industrial Injection утверждает, что эта простая модификация может добавить до 50-70 л.с.

Этот инжектор Bosch использовался на 12-клапанных двигателях Cummins первого и второго поколения. Единственное отличие состоит в том, что размер впускного отверстия в двух моделях Cummins был немного изменен. Эти гидравлические форсунки срабатывают или лопаются, когда они получают от насоса необходимое количество и давление топлива. Самая распространенная и простая модификация любого инжектора — это удалить форсунку и либо увеличить размер отверстий, либо добавить больше отверстий, либо сделать то и другое (в некоторых случаях).На вторичном рынке имеется ряд форсунок, отвечающих потребностям клиентов. Обычно форсунки высокой мощности имеют внутреннюю модификацию, так что форсунка и штифт питаются от второго впускного отверстия для топлива. Также могут быть внесены изменения в большинство внутренних компонентов инжектора.

VP44 представляет собой радиально-поршневой насос распределительного типа с электромагнитным клапаном и электронным управлением. Bosch VP44 приводится в движение двигателем, а давление топлива осуществляется несколькими радиальными поршнями.Внутренний радиальный поршень нагнетает топливо, а электромагнитный клапан высокого давления открывает и закрывает выпускное отверстие камеры, которое распределяет определенное количество топлива на каждый из шести форсунок. VP44 имеет встроенный блок управления двигателем, который обменивается данными по шине CAN с главным блоком управления двигателем и требует электрического подъемного насоса для подачи дизельного топлива из топливного бака. Насосы VP44 с горячими стержнями могут добавить до 100 л.с. благодаря различным программным средствам программирования. на ЭБУ насоса, а также внутренние механические модификации для регулировки времени и производительности.

24-клапанный инжектор очень похож на инжектор, используемый в более старых 12-клапанных двигателях. Он выглядит иначе, потому что в нем используется ступенчатый держатель сопла, но внутри он работает аналогичным образом. Форсунки инжектора модифицируются с использованием электроэрозионной машины (EDM) или процесса экструдирования-хонингования, а иногда и того и другого. В процессе электроэрозионной обработки используются электрод и раствор электролита, тогда как в процессе экструдирования-хонирования используется абразивная жидкость для увеличения размера отверстия.

HEUI был разработан компанией Caterpillar и используется в двигателе 7,3 л Power Stroke V-8. Этот инжектор значительно отличается от инжекторов Bosch, потому что он использует масляный насос с приводом от двигателя для подачи масла под высоким давлением в инжектор для повышения давления топлива. Поскольку давление масла используется для повышения давления топлива внутри форсунки, топливный насос высокого давления не нужен. Топливо подается в форсунку при относительно низком давлении (50-70 фунтов на квадратный дюйм), и соленоид управляет потоком масла под высоким давлением, поступающим в поршневой механизм, для увеличения давления впрыска до 21000 фунтов на квадратный дюйм.Чтобы увеличить поток форсунки, на вторичном рынке либо экструдируют, либо EDM форсунки форсунки, в зависимости от требований заказчика. Также внесены изменения во внутренний насосный механизм форсунки; используются плунжеры большего размера, а внутренние детали обрабатываются иначе. Когда используются сильно модифицированные форсунки, Industrial Injection рекомендует использовать сдвоенные масляные насосы высокого давления, чтобы форсунка не испытывала недостатка масла.

В двигателях Duramax и Cummins используется один и тот же насос Bosch CP3, поэтому логично, что форсунки также очень похожи.

Хотя внешний вид форсунок отличается, внутреннее устройство и функции этих форсунок очень похожи. Электромагнитный клапан в верхней части форсунки регулирует подачу топлива в форсунку из общей магистрали. Большинство доступных микросхем и загрузчиков изменяют время, в течение которого этот соленоид остается открытым, чтобы добавить топлива и, таким образом, увеличить мощность. Для увеличения впрыскиваемого топлива изменяются размер и форма отверстий в форсунках.

Diesel Fuel System Components

Топливные баки, используемые сегодня, могут быть изготовлены из алюминия или легированной стали. Перегородки
привариваются к резервуарам при строительстве. Дефлекторы имеют отверстия в
, чтобы топливо не проливалось во время движения автомобиля.Впускной топливопровод и возвратный трубопровод
должны быть разделены перегородкой в ​​баке и находиться на расстоянии не менее двенадцати дюймов на
друг от друга, чтобы предотвратить всасывание теплого возвратного топлива обратно через впускной топливопровод.
Входная и обратная линии должны располагаться на высоте не менее 1 дюйма над дном резервуара
, чтобы осадок или вода не попадали во входное отверстие.

Хорошо спроектированный бак (рис. 5-6) будет иметь сливную пробку в основании для слива топлива из бака. Это позволяет слить топливо из бака перед его извлечением для любого обслуживания.Многие резервуары оснащены небольшим водосборным бассейном, установленным на низком уровне, так что вся вода в резервуаре может быть быстро слита
через сливной кран, который окружен защитной клеткой для предотвращения повреждений.

На оборудовании, используемом для расчистки грунта и земляных работ, резервуар устанавливается там, где меньше шансов быть поврежденным посторонними предметами или удариться о землю.

Крышка наливной горловины топливного бака имеет как предохранительный клапан, так и выпускной клапан.
Вентиляционный клапан предназначен для герметизации, когда топливо поступает в него из-за переполнения, рабочего угла автомобиля
или внезапного толчка, который может вызвать выброс топлива в бак. Хотя
некоторое количество топлива будет просачиваться из вентиляционной крышки, эта утечка не должна превышать 1 унцию
в минуту.

1.4.2 Подающий насос

В топливные насосы высокого давления необходимо подавать топливо под давлением, поскольку
они обладают недостаточной всасывающей способностью.Для всех систем впрыска дизельного топлива требуется подающий насос для подачи
топлива из подающего бака через фильтры и трубопроводы к насосу впрыска. Подающие насосы
могут быть как внешними, так и внутренними по отношению к ТНВД. На дизельных двигателях используется несколько типов подающих насосов
.
Оставшаяся задача, которую должна выполнить топливная система, — подать необходимое количество топлива
в цилиндры двигателя. Каждый производитель
делает это по-своему и называется впрыском топлива.

1.4.3 Топливные фильтры

Фильтры дизельного топлива (Рисунок 5-7) должны улавливать очень мелкие загрязнения. Пористость фильтрующего материала будет определять размер загрязнений, которые он может удалить. Типичные форсунки топливных форсунок
измеряются в микронах.

Глубинные фильтры изготовлены из тканого хлопка. Самый популярный материал, используемый для этих фильтров, — хлопковая нить, смешанная с упругим поддерживающим материалом. Фильтры с глубинным элементом могут использоваться либо в сборке с болтовым креплением основания корпуса, либо в качестве навинчиваемого. Эти фильтры обычно используются в качестве первичного фильтра и расположены между топливным баком и перекачивающим насосом.

Поверхностные фильтры изготовлены из гофрированной бумаги из целлюлозного волокна. Волокно
обработано фенольной смолой, которая действует как связующее.Физические свойства бумаги —
толщину, пористость, прочность мишуры, базовый вес и микронный рейтинг — можно очень тщательно контролировать
в процессе производства.

1.4.4 Водоотделители

Топливный фильтр предназначен для удаления инородных частиц, а также воды. Однако слишком много воды в топливном фильтре сделает его неспособным защитить систему. Чтобы этого не произошло, большинство топливных систем дизельных двигателей теперь оснащено топливным фильтром / водоотделителями (рис. 5-8), основная цель которых — улавливать и удерживать воду, которая может смешаться с топливом.Как правило,
, когда топливный фильтр / водоотделитель используется на дизельном двигателе, он также служит первичным фильтром
. Есть ряд производителей, которые производят топливные фильтры / водоотделители, концепция работы которых является общей, а основным отличием являются только конструктивные изменения. Их основная работа заключается в следующем:

• Первая ступень топливного фильтра / водоотделителя использует гофрированный бумажный элемент, чтобы
преобразовывать частицы воды в достаточно крупные капли, которые под действием силы тяжести падают в водосборник
на дне фильтра. .

• Вторая ступень изготовлена ​​из обработанного силиконом нейлона, который действует как предохранительное устройство
, предотвращая попадание мелких частиц воды, которые препятствуют попаданию первой ступени в двигатель
.

Топливный насос высокого давления — это насос, который забирает топливо из топливного коллектора и толкает его под высоким давлением
по топливопроводам к топливным форсункам. Насос для впрыска топлива
, или дозирующий насос, повышает низкое и среднее давление топлива до высокого давления
, необходимого для впрыска.

1.4.6 Обратный трубопровод

Возвратный трубопровод возвращает топливо в бак и размещает его в открытом пространстве над топливом
. Это позволяет удалить пузырьки воздуха. Он также должен быть вставлен в бак на расстоянии
по крайней мере в 12 дюймах от точки забора топлива, чтобы возвращаемое топливо не было забито на
до того, как будет выпущен воздух.

1.4.7 Измерители

Существуют три основных типа электрических измерителей уровня топлива: балансировочная катушка, термостатический,
и электронная (цифровая) система манометров.Большинство измерительных систем включает в себя отправляющий блок в топливном баке
и указатель уровня топлива на приборной панели.

Система указателя уровня топлива балансировочной катушки имеет скользящий контакт в баке, который перемещается назад на
и вперед при изменении положения поплавка. Сопротивление в блоке изменяется при перемещении контакта
. Когда резервуар полон, ток течет через обе катушки, но более сильное поле
находится вокруг полной катушки, а стрелка направлена ​​к полной отметке. Когда резервуар опорожняется на
, поплавок опускается, сопротивление уменьшается, и электрический ток
легче проходит через резервуар и землю.Следовательно, магнитное притяжение полной катушки
ослабевает, а магнитное поле вокруг пустой катушки увеличивается. Это подтянет иглу
к пустой отметке.

Термостатическая система указателя уровня топлива содержит пару лопастей термостата. Каждая пластина
имеет нагревательную катушку, последовательно подключенную через переключатель зажигания к аккумуляторной батарее. По мере того как нагревается лезвие бака
, нагревается и лезвие приборной панели, движение соответствует движению лезвия бака
. Движение лезвия приборной панели осуществляется через связь с индикатором
, который перемещается в соответствующее положение на шкале манометра.

Цифровая система указателя уровня топлива состоит из топливного датчика, который считывает количество топлива в баке
и посылает сигнал датчику через компьютер с помощью электрического импульса
, указывающего, сколько топлива находится в баке.

Дизель Техническое обслуживание | Профилактические решения

ОЧИЩАЕТ ВЕСЬ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ПРИБЛИЗИТЕЛЬНО ДВУХ ЧАСОВ *

Полностью очищает все:

• Цепь рециркуляции ОГ
• Масляная система
• Топливная система

Программа обслуживания Diesel Force ™ — это революционная система очистки, разработанная исключительно для дизельных двигателей, оснащенных современными системами выхлопа.Мощный продукты работают вместе для достижения наилучших результатов очистки. Эта программа будет значительно сократить регенерацию фильтра и отказы компонентов системы выбросов.

Наши штатные сотрудники готовы помочь вам найти решение для вашей уникальной ситуации.

Прекращение замены клапанов системы рециркуляции ОГ, охладителей системы рециркуляции ОГ, VGT и сажевых фильтров. Поддерживайте их с помощью Diesel ForceTM

_{* Время зависит от объема двигателя и количества сажи.}

Удаление сажи, повышение эффективности, продление срока службы двигателя

Революционный очиститель системы рециркуляции отработавших газов крадет шоу с невероятными результатами! Этот уникальный продукт без растворителей разработан для безопасного растворения нагара при контакте. это предназначен для восстановления вашего дизельного двигателя до заводских условий.

Быстро расширяющийся большой объем пена подается одновременно во впускную и выпускную стороны двигателя с нашей запатентованной Оборудование Diesel Force ™. Нарост удаляется из внутренние поверхности и проходы индукции система и все основные выбросы системные компоненты.

• Сокращает время незапланированных простоев
• Значительно снижает затраты на замену деталей
• Удаляет скопления частиц из системы рециркуляции ОГ и индукционной системы
• Очищает охладитель системы рециркуляции ОГ, снижая температуру всасываемого воздуха
• Очищает DOC и DPF, сокращая циклы регенерации
• Увеличивает турбо скорость и наддув, что увеличивает эффективность
• Сглаживает грубый холостой ход и улучшает производительность
• Очищает порты датчика дифференциального давления и нагреватели сети
• Продлевает срок службы двигателя

Сокращение выбросов твердых частиц за один прием

Diesel Force ™ — это уникальный инструмент для очистки одного бака. Средство максимальной прочности для очистки как внешних, так и внутренние отложения в форсунках дизельного топлива.Быстро и безопасно растворять углерод, камеди, лаки и другие побочные продукты сгорания отложения от топливных форсунок и изменения сгорания. В очиститель растворяет внутренние отложения дизельных форсунок (IDID) которые закупоривают внутренние проходы на сегодняшнем общем канале высокого давления Топливные системы Rail (HPCR).

Для очистки форсунок с этим революционным продукт.Просто добавьте необходимое количество в топливо двигателя. поставка. В течение нескольких минут восстанавливаются плохие формы распыления форсунок и двигатель «дребезжит» пропал.

• Удаляет нагар с наконечников форсунок
• Растворяет металлические загрязнения посредством прямой реакции
• Устраняет накопление оксидации биодизеля (солевые слои)
• Восстанавливает проникновение струи
• Восстанавливает симметрию распыла
• Увеличивает мощность и крутящий момент

Наше оборудование дает вам полный контроль

Технологии стимулируют инновации.Когда у вас есть мощные передовые продукты что изменит ожидания отрасли, вы разрабатываете систему доставки и стоять за ним.

Контроллер VGT и EGR непрерывно переключает как клапан EGR, так и турбонагнетатель. через их полный диапазон движения. При использовании вместе с любым из наших Система доставки, этот инструмент обеспечивает оптимальную очистку системы.

Наш настраиваемый интерфейс позволяет техническому специалисту контролировать ключевые параметры, пока доставлен наш современный очиститель системы рециркуляции отработавших газов и индукционной системы. Мы стремитесь «перезагрузить» свой двигатель, позволяя ему работать так же, как когда он был новым.

Индивидуальные комплекты Diesel Force ™ могут быть изготовлены для любого двигателя

Комплекты для двигателей большого и малого рабочего объема.Мы упаковываем по одному автомобилю в коробку.

Изготовим комплекты по Вашему желанию. Мы можем решить вашу уникальную ситуацию.

Реальная история плохого дизельного топлива

(Идете с первой страницы? Продолжайте читать здесь!)

Дизельное топливо ухудшается во время работы двигателя

Топливо с ухудшенными характеристиками сокращает срок службы фильтра
вызывает повреждение двигателя
Производительность

Отдельной, но не менее сложной проблемой является естественная деградация дизельного топлива.Дизельный двигатель использует только часть топлива, которое он забирает из бака. Все это топливо проходит через топливный насос высокого давления и попадает в форсунки, работающие под огромным давлением и высокими температурами. Излишки топлива, которые двигатель не использует, возвращается в бак. Это топливо непрерывно рециркулирует и подвергается воздействию экстремального давления и тепла, что приводит к агломерации асфальтенов, присутствующих в топливе, тяжелых конечных топливных молекул с высоким содержанием углерода, которые находятся в растворе, когда топливо выходит из процесса очистки. Агломерация асфальтенов приводит к образованию все больших и больших кластеров и твердых частиц, которые очень трудно полностью сжечь. Эти твердые частицы вырастают настолько большими, что не могут пройти через фильтрующий элемент. Они становятся частью полимера и накапливают осадок, забивающий фильтр.

Кроме того, горячее топливо, возвращающееся в бак, повышает температуру топлива в баке. Это изменение температуры вызывает конденсацию воды, находящейся в воздухе внутри резервуара, в капли.Кроме того, образование капель воды приводит к скоплению воды на дне резервуара. Это становится средой обитания микробного и грибкового загрязнения, приводит к разрушению топлива, биологическому обрастанию и накоплению шлама и кислот .

Большие капли топлива и высокая концентрация асфальтенов в топливе требуют больше времени, энергии и более высоких температур, чтобы вызвать сгорание, чем это доступно в двигателях во время цикла сгорания и до открытия выпускного клапана.Это приводит к неполному сгоранию. Грузовик едет по шоссе, из выхлопной трубы идет черный дым, что свидетельствует о неполном сгорании в камерах сгорания и выхлопе неизрасходованного дизельного топлива.

Любое устройство в топливной системе, подвергающее топливо нагрузке (нагреванию и давлению), такое как насосы, нагреватели или центрифуги, будет увеличивать агломерацию асфальтенового компонента топлива. Если вы видели топливо, которое стало темным или почти черным по сравнению с чистым светлым топливом, то вы стали свидетелями результатов этого процесса. Это деградированное темное топливо отрицательно влияет на горение.

Деградация хранимого дизельного топлива

Обратите внимание, что топливо на хранении, даже в течение относительно коротких периодов времени, показывает такое же потемнение топлива. Большая часть дизельного топлива расходуется в течение нескольких месяцев после выхода с НПЗ, но топливо находится на хранении, например, для обслуживания резервного генератора, или хранится компаниями или фермами для использования в оборудовании, имеющем топливные баки, которые пополняются только каждые несколько месяцев ( или меньше) страдают от потемнения топлива.Со временем, в зависимости от качества топлива, и даже при условии, что вода не попадет в бак, топливо ухудшится и потемнеет. Это происходит естественным образом, поскольку компоненты асфальтена в топливе, находящемся в растворе, притягивают другие асфальтены и увеличиваются в размере, пока топливо не потемнеет, и эти кластеры не упадут на дно бака. Если вы когда-либо видели внутреннее дно старого топливного бака, которое выглядит так, как будто оно было окрашено кровельной смолой, вы были свидетелями результатов этого процесса.

Дизельное топливо со сверхнизким содержанием серы

Сегодняшнее дизельное топливо отличается от того, что было много лет назад. Примерно до 2006 года большая часть сырой нефти перерабатывалась с использованием процесса, называемого дистилляцией. Этот процесс позволил получить топливо, которое оставалось стабильным, и деградация топлива не была распространенной проблемой. Поскольку использование дизельного топлива со сверхнизким содержанием серы (ULSD) было обязательным и поэтапно внедрялось с 2007 года, для производства топлива, включая дизельное топливо, использовались различные процессы, называемые гидрокрекингом и гидродесульфуризацией (дополнительную информацию см. В Википедии).После этого изменения и последующего расширения полномочий на использование ULSD в других приложениях (например, внедорожное топливо и локомотивы) проблемы с деградацией топлива стали гораздо более распространенными в оборудовании, которое никогда не испытывало этих проблем до .

Ранее нефтеперерабатывающие заводы использовали только около 50% барреля сырой нефти для производства таких дистиллятов, как бензин, реактивное топливо и дизельное топливо. Остальная часть барреля сырой нефти пошла на «остаточную нефть», такую ​​как смазочные масла, тяжелые масла и нефтехимические продукты.По данным Управления энергетической информации США, в 2016 году было произведено 20 галлонов бензина, 11 галлонов дизельного топлива со сверхнизким содержанием серы и 4 галлона реактивного топлива из каждых 42 галлонов (одного барреля) сырой нефти (83 процента от бочка сырая) . Это в значительной степени способствовало увеличению содержания тяжелых фракций асфальтенов, которые ранее не использовались в дизельном топливе, чтобы стать обычным компонентом в сегодняшнем топливе.

По данным Управления энергетической информации США: «Способность нефтеперерабатывающего завода улучшать продукты с низкой стоимостью в продукты с высокой добавленной стоимостью и преобразовывать материалы с высоким содержанием серы в материалы с низким содержанием серы с помощью вторичной установки, такой как установка гидрокрекинга, играет ключевую роль в определении его экономической эффективности. судьба.”

Смазка топлива и защита от микробов

Некоторые считают, что использование установок крекинга, процессов алкилирования и риформинга имеет последствия для стабильности топлива. Компонент серы в дизельном топливе до 2006 г. действовал как смазка для компонентов и уплотнений , и потеря этой смазки при введении ULSD вызвала значительные трудности для старых дизельных двигателей. Менее признан , сера в дизельном топливе также была сдерживающим фактором для роста микробов и грибков, которые были потеряны, когда ULSD был введен в действие .В некоторых регионах США также используется процентное содержание биодизеля, смешанного с топливом. Эти изменения сделали дизельное топливо более нестабильным (более высокая подверженность загрязнению) и более склонным к разделению, что способствует накоплению воды в резервуаре (среда обитания микробов).

Современные передовые конструкции двигателей также способствуют снижению устойчивости дизельного топлива. Смолы и смолы, являющиеся результатом плохой термической стабильности топлива, вызывают засорение фильтров. Топливо будет образовывать твердые частицы при контакте с насосами и горячими поверхностями (топливо используется для охлаждения компонентов форсунки) и давлением в системе впрыска топлива.Это приведет к увеличению агломерации асфальтенов, полимеризации и резкой потере эффективности сгорания .

Топливные системы, как правило, предназначены для возврата значительной части топлива, не использованного для сгорания, обратно в бак. Это возвратное топливо очень горячее и будет способствовать полимеризации и разрушению топлива. В конце концов, все больше и больше твердых частиц из резервуара попадет в фильтр и со временем забьет фильтр. Эти проблемы постоянно возникают в двигателях, эксплуатируемых в коммерческих целях, таких как грузовики, тяжелое оборудование, судоходство и производство электроэнергии, но также будут возникать в прогулочных лодках, жилых автофургонах и во всех типах резервуаров для хранения топлива оборудования.

Срок годности дизельного топлива

Даже при соблюдении всех практик технического обслуживания хранилища топлива компания Caterpillar рекомендует использовать максимум 1 год с момента производства для хранения дистиллятного ULSD дизельного топлива и максимум с момента производства для хранения биодизеля и смешанного биодизельного топлива . Срок хранения смесей биодизеля и биодизеля с содержанием B20 может быть намного меньше 6 месяцев. (Рекомендации по жидкостям для коммерческих дизельных двигателей Caterpillar® — Характеристики топлива — стр. 45 — SEBU6251-17 сентября 2014 г.) Чтобы получить полную копию, введите номер этого документа в Google.

При нормальных условиях хранения сегодняшнее дизельное топливо при температуре не выше 68 град. Ожидается, что F (20 ° C) будет оставаться в рабочем состоянии в течение 12 месяцев. Хранится при температуре выше 86 град. F (30 ° C), Топливо может перейти в непригодное для использования состояние всего за 6 месяцев . Более широкое использование наземных резервуаров-хранилищ сделало эти проблемы еще более распространенными.

Чистота дизельного топлива

Двигатели грузовых автомобилей используются постоянно, и в большинстве случаев цистерны «кажутся чистыми».Однако предусмотренный производителем двигателя фильтрующий элемент с 4 микронами прослужит недолго, как правило, 15 000 миль или меньше. Должно быть 30 000 миль или больше . В морской промышленности замена фильтра 400 часов во многих случаях является стандартной процедурой, в то время как фильтры должны легко прослужить 1000 часов или более . К сожалению, многие операторы оборудования и обслуживающий персонал не признают, что срок службы топливных фильтров является проблемой, пока срок службы фильтров не превышает 40 или 50 часов.

Короткий срок службы фильтра — это замечательно, осознавая, насколько «жидкое» дизельное топливо на самом деле, и зная, насколько чистыми «кажутся» баки большинства грузовиков.

Короткий срок службы фильтра является признаком полимеризации, увеличения размера капли топлива, агломерации асфальтенов и образования твердых частиц в топливных системах. Последствиями являются накопление углерода в двигателях и выхлопных системах, повышенный расход топлива и чрезмерное задымление.

Топливо, от которого вы зависите, всегда должно быть в оптимальном состоянии, а конечные затраты, связанные с деградацией и загрязнением топлива, оплачиваются владельцем оборудования.Все основные производители дизельных двигателей установили минимальные стандарты топлива для дизельного топлива, которое будет использоваться в их двигателях, и неспособность поддерживать топливо, которое вы используете, таким образом, чтобы оно соответствовало этим стандартам, может привести к отказу компонентов двигателя и отказу в гарантийных претензиях. . В качестве примера компания Caterpillar опубликовала «Рекомендации Cat по жидкостям для коммерческих дизельных двигателей» (SEBU6251-17 сентября 2014 г. [может быть доступна более свежая версия]), в которых говорится: «Для обеспечения ожидаемого срока службы компонентов топливной системы, 4 микрона (c) абсолютное Для всех дизельных двигателей Cat, оснащенных топливной системой Common Rail, требуется вторичная фильтрация топлива или меньше.”(Стр. 34) Вы не должны предполагать, что доставляемое вам топливо соответствует требованиям производителя , и, конечно, топливо, которое находилось в вашем резервуаре для хранения в течение длительного периода времени, может не соответствовать требованиям производителей дизельных двигателей. К дизельному топливу применяются дополнительные стандарты чистоты. Компания Caterpillar рекомендует, чтобы топливо, заправляемое в бак машины, соответствовало «уровню чистоты ISO 18/16/13». (Стр. 49) Для получения дополнительной информации о спецификациях и требованиях к чистоте топлива см. Обсуждение «Дизельное топливо и отказы форсунок» на этом веб-сайте).

Если вы полагаетесь исключительно на фильтр 4-miron производителя двигателя для поддержания вашего дизельного топлива в оптимальном состоянии и защиты гарантии и двигателя, вы рассчитываете на последнюю линию защиты производителя как на свою единственную защиту .

Неудивительно, что при выходе из строя компонентов двигателя на оборудовании, на которое распространяется гарантия производителя, представитель дилера возьмет образец топлива из топливного бака. Несмотря на то, что многое из того, что произошло с вашим топливом до того, как вы завладели им, находится вне вашего контроля, ваши вложения находятся под угрозой, если причиной отказа компонентов является плохое топливо .

Сводка

Топливо — это нестабильная органическая жидкость, которая «портится». Ваш продавец всегда продаст вам топливо самого высокого качества. Однако из-за множества обстоятельств топливо могло «состариться», окислиться и / или содержать воду. Возможно, он был заражен до того, как был доставлен вам или вашему поставщику.

Топливо должно транспортироваться от нефтеперерабатывающего завода до конечного потребителя. Его перекачивают по трубопроводам, перевозят на баржах, перевозят автотранспортом и хранят в нефтебазах. Изменения температуры в течение любого дня и воздействие атмосферы вызовут конденсацию и воду в системах хранения.В результате ухудшается качество вашего топлива.

Когда ваше топливо, наконец, используется, оно подвергается воздействию тепла и давления систем впрыска двигателя, центрифуг, насосов и нагревателей, вызывая увеличение скоплений асфальтенов, что отрицательно влияет на эффективность сгорания и выбросы.

Топливо производится в соответствии с определенными спецификациями ASTM, а дизельные двигатели спроектированы и построены для работы на топливе, которое постоянно соответствует этим и другим спецификациям, установленным производителями двигателей и компонентов.Если оно не соответствует этим требованиям, мы можем назвать его «плохим топливом». Однако мы склонны относиться к топливу как к «плохому топливу», когда видим такие симптомы, как: темное мутное топливо, засорение фильтров, накопление осадка в баках, плохая работа двигателя, чрезмерный дым и выбросы выхлопных газов и т. Д. как «хорошее топливо», когда оно чистое и яркое. Вернее, в этом случае вообще не упоминается наше топливо. Мы просто используем его и воспринимаем качество топлива и максимальную производительность двигателя как должное.

Темное топливо является признаком низкого качества, и хотя в большинстве случаев его можно использовать, топливо в таком состоянии будет вызывать плохое сгорание, проблемы с фильтрацией и, в конечном итоге, выход из строя компонентов двигателя.

«Темное топливо» в целом указывает на окисление и на то, что процесс разложения топлива находится на очень продвинутой стадии. Мутное топливо указывает на то, что в топливе эмульгирована вода. Как правило, темное мутное топливо напрямую не повредит ваш двигатель, но использование топлива ниже номинального в конечном итоге вызовет серьезные проблемы. Однако это указывает на низкое качество топлива, которое определенно не обеспечит максимальной производительности двигателя, и дальнейшее ухудшение характеристик проблематично.

Если топливо соответствует спецификациям (ASTM) и требованиям производителя двигателя, оно будет работать в вашем двигателе.Использование топлива ниже оптимального качества отрицательно влияет на эффективность двигателя и ускоряет процесс, который ухудшает работу топливных форсунок, вызывает отказ топливного насоса и приводит к старению новых двигателей.

Независимо от того, есть ли у вас один дизельный дом на колесах или вы отвечаете за десятки или даже сотни дизельного оборудования, потребность в программе управления топливом, отвечающей вашим конкретным потребностям, является критически важной. Не только для надежной работы вашего предприятия, но и для его финансового благополучия.Внедрение технологии кондиционирования топлива и очистки баков AXI является центральным элементом программы, исключающей эти дорогостоящие, расточительные и экологически вредные методы. Оборудование и системы AXI сохранят целостность топлива почти на неопределенное время и могут помочь вам принять надлежащие меры по обслуживанию наряду с программой контроля качества топлива.

Обслуживание топливной системы — Valvoline®

Икс Это текст отказа от ответственности в отношении файлов cookie.

Отложения в вашей топливной системе могут вызвать блокировки, которые приводят к потере ускорения, резкому холостому ходу и колебаниям.

Представляем НОВУЮ службу топливной системы Valvoline ™ EasyGDI ™

Узнайте больше о первой в своем роде очистке, удаляющей труднодоступные углеродистые отложения и улучшающей работу топливной системы GDI всего за час.

Узнать больше

Преимущества службы топлива и воздуха

Обслуживание топливной системы с использованием продуктов серии Valvoline ™ Professional:

• Помогает восстановить мощность и производительность за счет использования современных моющих средств для тщательной очистки системы
• Удаляет отложения, жир, грязь и шлам
• Эту услугу можно выполнять как с бензиновыми, так и с дизельными двигателями

Не забудьте обратиться к руководству пользователя для получения каких-либо конкретных рекомендаций производителя.

Гарантия обслуживания топливной системы

Обслуживание топливной системы Valvoline Professional Series подкреплено пожизненной гарантией Valvoline, включающей до 4000 долларов США на запчасти и оплату труда *. Ознакомьтесь с полными условиями данной Ограниченной пожизненной гарантии на сайте valvolineserviceplus.com.

* Покрытие автомобиля зависит от пробега на момент первого обслуживания. Покрытие вступает в силу после 500 миль. Налоги, прочие сборы, основные изменения и диагностика не оплачиваются.

Не все услуги доступны во всех регионах

© 2021 ООО «Валволайн» | | | | | |
