Устройство вариатора квадроцикла

Вариаторная трансмиссия — удачный компромисс между автоматической и механической. Она не такая дорогая и сложная в ремонте, как автомат, и не требует столько внимания водителя, как механика. Поэтому все квадроциклы CFMOTO оснащены вариаторами канадской фирмы CVTech. Это производитель с мировым именем, который разрабатывает вариаторные системы специально для квадроциклов.

В этой статье мы рассмотрим механизм вариатора и расскажем, на что обратить внимание в обслуживании и уходе, чтобы уменьшить износ деталей.

Принцип работы вариатора

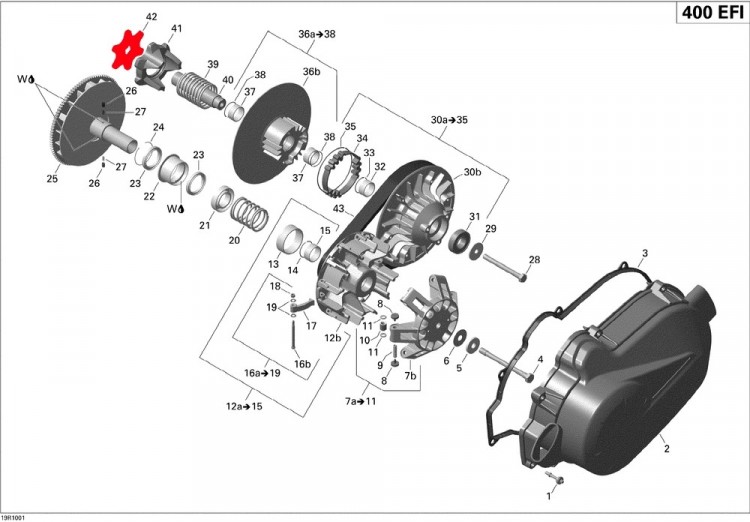

Устройство вариатора на примере СFMOTO X4: 1 — ведущий шкив, 2 — болт, 3 — ведомый шкив, 4 — ремень, 5 — шайба, 6 — блок грузика, 7 — грузик, 8 — слайдер.

Вариатор регулирует скорость квадроцикла в зависимости от количества оборотов двигателя. Он состоит из двух параллельно расположенных шкивов с подвижными коническими дисками или щеками.

Коленвал вращает ведущий шкив, а от него крутящий момент передается ведомому с помощью зубчатого ремня. Чем выше количество оборотов, тем сильнее воздействие центробежной силы. Диски ведущего шкива сближаются, выталкивая ремень на больший радиус. У ведомого вала диски сходятся, сжимают пружину, и ремень уходит в центр между ними, тем самым плавно меняя передаточное число. Пружина отвечает за то, чтобы ремень был всегда натянут. Когда обороты увеличиваются, ремень пропорционально натягивается, что позволяет ему не проскальзывать.

Обслуживание и уход

Чистка

У вариатора есть недостаток: необходимо следить за чистотой механизмов и состоянием ремня. Если квадроциклу приходится часто ездить по глубоким и грязным лужам, не ленитесь периодически открывать крышку вариатора и осматривать механизм.

Попавшие внутрь песок и глина мешают работе вариатора и ускоряют износ его элементов. Чаще всего ситуацию можно исправить — достаточно промыть механизм водой из шланга после поездки. Если глина засохла, нужно полностью разобрать механизм, снять шкивы и вычистить ее.

Замена ремня

Износ зубчатого клиновидного ремня — процесс необратимый: это такой же расходный элемент, как колодки или масляный фильтр. При аккуратной эксплуатации ремень квадроцикла способен пробежать от 4 до 8 тыс. километров.

Ремень подлежит замене, если:

• Его ширина стала близка к минимальному значению, указанному в инструкции
• Возникли глубокие трещины
• Отсутствуют зубья
• Появился дым или запах жженой резины
• Начал отслаиваться корд.

Заменить ремень несложно. В одних версиях конструкции нужно снимать шкивы, других достаточно вкрутить длинный болт в ведомый шкив — его боковины разойдутся и высвободят ремень.

Чтобы вариатор служил дольше, эксперты CFMOTO рекомендуют использовать оригинальные ремни фирмы Mitsuboshi belting ltd. Этот японский производитель выпускает приводные ремни высокого качества с увеличенным сроком службы — такие ремни не порвутся в лоскуты после 1000 км пробега.

Ревизию вариатора следует проводить перед каждой дальней поездкой. Это несложная процедура, и её проще провести в гараже, чем во время поездки.

Где купить расходники для вариатора

Приобрести оригинальные расходники, пройти ТО или отремонтировать квадроцикл можно в салоне официального дилера CFMOTO в вашем городе.

Адреса официальных дилеров CFMOTO

Составляющие и принцип работы вариатора мотоцикла

01.07.2017

Вариатор квадроцикла является одним из главных узлов моторно‐трансмиссионой части и предназначен для плавного изменения оборотов ведомого вала. По принципу действия это бесступенчатая механическая передача.

Вариатор квадроцикла состоит из следующих элементов:

• ведущий шкив;
• ведомый шкив;
• клиновидный ремень.

Ведущий шкив вращается под воздействием коленвала двигателя и посредством клиновидного ремня передаёт вращение ведомому шкиву. Передаточное число ведомому шкиву может меняться, в зависимости от оборотов двигателя. Это достигается с помощью специальной конструкции шкивов.



Ведущий шкив вариатора квадроцикла состоит из 2 щёк, которые находясь на валу, под действием центробежных сил начинают плавно сжиматься и выталкивать клиновидный ремень 5 от центра шкива.



Ведомый шкив, наоборот, разжимается и клиновидный ремень уходит ближе к центру шкива. Тем самым меняется передаточное число от коленвала к заднему колесу.



Ведущий шкив состоит из следующих элементов:

• неподвижная щека, жёстко закреплённая на коленчатом валу;
• подвижная щека, перемещается под воздействием центробежной силы;
• упорная неподвижная щека, ограничивает перемещение подвижной щеки;
• ролики, сообщающие плавность перемещения подвижной щеки.

При повышении оборотов, подвижная щека прижимается к неподвижной и тем самым ремень вариатора выталкивается от центра. При снижении оборотов, ремень приближается к центру шкива. Тем самым изменяется передаточное число.



Ведомый шкив состоит из таких элементов:

• подвижная щека;
• неподвижная щека;
• пружина, её роль аналогична роликам в ведущем шкиве.

Когда ведущий шкив раскручивается быстрее, его щёки сближаются, выталкивая клиновидный ремень 5. В этот момент на ведомом шкиве щёки сближаются, сжимая пружину. Ремень, соответственно опускается. Благодаря пружине ремень всегда натянут. С увеличением оборотов его натяжение также пропорционально увеличивается, что позволяет не проскальзывать ремню.



Также можно найти и более простые модели скутеров или мотоциклов, в устройстве которых вообще не предназначен вариатор. Вместо вариатора устанавливается самый обычный шкив и передаточное число от него переходит к ведомому. Стоит отметить, что в таких вариантах передаточное число есть фиксированным на совершенно всех оборотах двигателя. Подобные модели не едут более 50 километров в час и очень медленно набирают скорость.



Хотелось бы сказать, что единственным плюсом такого вида простого вариатора есть то, что ремень служит несколько дольше, чем у других вариаторах. После того, как вариатор начинает работать на всю свою мощность в работу вступает автоматическое сцепление, ведь именно оно находится в сборе с ведомым шкивом.

Любое изобретение имеет какие-то недоработки, не стал исключением и CVT. Его слабые стороны пытаются устранить, а пока они существуют, стоит о них знать:

1. Такие коробки передач не устанавливают на мощные авто, хотя уже есть несколько экземпляров именно с ними.
2. Ремонт CVT требует больших материальных затрат, и к тому же его осуществляют не на всех СТО. Очень сложно найти специалиста, который бы хорошо разбирался в устройстве данного типа.
3. Работа вариатора зависит от показаний множества датчиков, и если вдруг выйдет из строя хотя бы один из них, то это может привести к неправильной работе всей системы трансмиссии.
4. Такой аппарат требует заполнения внутренней его части специальной жидкостью, которая отличается высокой стоимостью в сравнении с аналогами, предназначенными для АКПП. А также ее уровень необходимо постоянно контролировать.
5. Трансмиссия испытывает большие нагрузки.
6. С данной коробкой передач существуют определенные ограничения по буксировке, а также при использовании прицепов.
