Вал отбора мощности МТЗ-82: устройство, принцип работы

Необходимый для привода навески в движение механизм

Валы отбора мощности (ВОМ) трактора «МТЗ-82» – это устройства, предназначенные для передачи энергии вращения от двигателя на рабочие органы агрегатируемых с трактором передвижных или стационарных машин; навесного оборудования, активных прицепов и прочих механизмов. Как большинство современных тракторов, «МТЗ-82» оснащён валом отбора мощности заднего расположения и задним трёхточечным навесным устройством. Поскольку гораздо реже встречается техника, работа которой требует постоянного наблюдения механизатора и, соответственно, ВОМа переднего расположения.

Сразу стоит отметить: вал отбора мощности «МТЗ-82» аналогичен тому, который устанавливается и на «МТЗ-80». Существует два вида нагрузок при работе вала отбора мощности:

  • ВОМ приводит в действие какие-либо механические узлы навесного или прицепного устройства либо напрямую, либо через передающие устройства (редукторы, карданы, клиноременные передачи). Это наиболее распространённый тип использования ВОМ, при котором вал испытывает полноценную нагрузку.
  • ВОМ приводит в действие гидравлическую систему навесного или прицепного устройства. Этот тип использования ВОМ применяется лишь для небольшого круга специальных механизмов и устройств, оснащённых собственной гидравлической системой. Тогда ВОМ воздействует только на гидравлический насос.

Независимый и синхронный приводы ВОМ «МТЗ-82»

Итак, конструкция ВОМ трактора «МТЗ-82» – такая же, как и у «МТЗ-80». Задний вал отбора мощности трактора «МТЗ-82» – комбинированного типа. Это значит, что ВОМ может быть снабжён как независимым, так и зависимым, то есть синхронным, приводом. При независимом приводе частота вращения вала определяется частотой вращения дизельного двигателя, а при зависимом (синхронном) приводе – скоростью движения трактора.

Приводом независимым ВОМ связывается непосредственно с маховиком мотора. Это обеспечивает независимую от скорости движения трактора частоту вращения вала отбора мощности. Не повлияет на чистоту вращения ВОМ и включенное либо выключенное  сцепление. Привод независимый – двухскоростной. Он имеет две частоты вращения (540 или 1000 оборотов в минуту), при частоте вращения силового агрегата – 2100 оборотов в минуту.

Приводом синхронным ВОМ связывается непосредственно с ведущей шестернёй 2-й ступени редуктора коробки передач «МТЗ-82». Поэтому частота вращения вала отбора мощности привязана к скорости движения трактора и составляет 3,5 оборота на каждый метр пути, который проехал трактор.

Переключение на независимый либо синхронный привод производится муфтой, перемещаемой при помощи поводка, который находится на полике кабины. А именно: если поводок муфты перевести против часовой стрелки, то задействуется привод синхронный; если же повернуть по часовой стрелке – включается независимый привод. Среднее положение поводка – это «нейтралка». В каждом из указанных положений муфту переключения можно закрепить при помощи пружинного фиксатора.

Не синхронный тип следует запускать только при неработающем двигателе, либо при самой минимально частоте вращения коленчатого вала. Синхронный — только на тракторе, который остановлен.

Скорость вращения вала отбора мощности стандартизирована в определённых значениях (540, 1000 оборотов в минуту) специально для корректной работы с навесным и прицепным оборудованием. Так как иначе работа на дополнительном устройстве с неподходящей для него скоростью может привести либо к недостаточной его производительности, либо к его поломке.

Когда включён независимый привод, вращение от внутреннего вала привода, который находится внутри вторичного вала коробки передач, через муфту переключения передаётся на вал коронной шестерни планетарного редуктора ВОМ.

Когда задействуется синхронный привод муфта перемещается вперёд, разъединяясь с внутренним валом независимого привода и соединяясь со шлицами ступицы ведущей шестерни 2-й ступени редуктора коробки передач.

Устройство вала отбора мощности «МТЗ-82»

В корпусе заднего моста трактора «МТЗ-82»  размещается двухступенчатый планетарный редуктор вала отбора мощности. Состоит он из ведущей коронной шестерни, трёх сателлитов и солнечной шестерни. Она посажена на ступицу водила на бронзовой втулке.

Сателлиты закрепляются на осях, которые запрессованы в расточки водила. Шлицевая ступица водила жёстким образом связывается со шлицами вала. А на конце ВОМ также ещё выполнены шлицы для привода агрегатируемого с трактором оборудования и машин.
Вал отбора мощности трактора «МТЗ-82» может быть выполнен в составном виде: когда в его задний край вставляются сменные хвостовики с 8-ю шлицами либо 21-м шлицем. Для машин и устройств, которые используют частоту вращения 540 об/мин, применяется хвостовик первого типа, а для тех машин, где частота вращения составляет 1000 об/мин – хвостовик второго типа.

Различие в типоразмерах шлицев на машинах и агрегатах выполнена специально, для того, чтобы предотвратить возможную путаницу при выборе скоростного режима

Хвостовик зафиксирован на валу специальным стопорным кольцом. Энергия вращения передаётся к хвостовику через четыре ролика.

Различные типоразмеры шлиц на машинах выполняют с целью предотвращения путаницы в выборе скоростного режима и поломки агрегатируемых машин из-за неправильного включения скорости ВОМ.

Вал устанавливается на двух шариковых подшипниках, первый из которых расположен в расточке вала коронной шестерни, 2-й — в крышке, прикреплённой к задней стенке корпуса заднего моста. Все детали, которые установлены на валу, стянуты кернящейся гайкой.

Управление ВОМ «МТЗ-82»

Планетарный редуктор вала отбора мощности на «МТЗ-82» управляем 2-мя ленточными тормозами. Первый тормозной барабан приварен к водилу, 2-й барабан связан посредством шлицевой муфты с солнечной шестернёй.

Для включения вала отбора мощности «МТЗ-82» рычаг управления в кабине следует перевести в крайнее заднее положение. При этом тормоз на барабане солнечной шестерни при этом затянут, а на водиле — отпущен.

От коронной шестерни вращение передаётся через сателлиты на водило, и далее от него — непосредственно к валу. Частота вращения уменьшается в это время соответственно передаточному числу планетарного редуктора — в 1,47 раза.

Когда нужно выключить редуктор ВОМ, то рычаг управления переводится в крайнее переднее положение. Тормоз на барабане солнечной шестерни отпускается, а тормоз водила — затягивается. В таком положении водило не двигается, а коронная шестерня обкатывается вхолостую по сателлитам. Сателлиты в то же время вращают, также вхолостую, солнечную шестерню относительно ступицы водила.

Частота вращения вала отбора мощности переключается посредством муфты, установленной на шлице вала. Механизмом, который это производит, является шестигранник, расположенный в нижней крышке цельного корпуса сцепления.

Техническое обслуживание ВОМ «МТЗ-82»

Техобслуживание вала отбора мощности трактора «МТЗ-82» заключается, прежде всего, в регулярном осмотре резьбовых соединений и их проверке, а также в периодической регулировке механизма управления. Смазываются механизмы ВОМ, которые размещены в корпусе заднего моста, маслом, заправляемым в трансмиссию.

Включать независимый привод следует при минимальной частоте вращения дизельного двигателя. Синхронный привод включается при работающем моторе после включения передачи, при плавном включении механизма сцепления.

В процессе эксплуатации необходимо периодически внимательно присматривать за изменениями в положении рычага управления ВОМ, не допуская, чтоб он упирался в полик кабины трактора (поскольку это приведёт к буксованию тормозных лент).

Если ход рычага управления увеличился, или усилие на рычаге, во время его перевода из положения «включено» в положение «выключено» заметно возросло, это свидетельствует о том, что необходимо произвести регулировку.

Регулировка вала отбора мощности «МТЗ-82» производится по следующему плану:

  • Установка оси эксцентрика в её первоначальное положение. Риска, которая специально на неё нанесена, должна находиться с правой стороны и располагаться в вертикальном положении.
  • Фиксация установленного положения с помощью стопорных пластин.
  • Отсоединение тяги. Откручивание болтов на стакане и высвобождение пружины.
  • Снятие крышечки с люка заднего моста, чтобы добраться до головки натяжного винта. Переведение рычага в нейтральное положение и его фиксация болтом.
  • Снятие стопорной пластины, затягивание винта до упора. Заворачивание упорного болта в наружный стакан. Перевод рычага в положение «вкл.». Установка тяги. Установление необходимого люфта рычага.

После завершения регулировки — возврат всех деталей на свои места, усиление тяг и крепёжных болтов контрагайками.

В процессе разборки стакана, ВОМ с установленной в нём сжатой пружиной, важно соблюдать осторожность, и все операции выполнять аккуратно, в определённой последовательности. Для разборки и сборки стакана с сжатой пружиной лучше всего использовать пресс или струбцину.

Распространённые неисправности, возникающие при эксплуатации ВОМ

  • Достаточно распространённая проблема при эксплуатации ВОМ «МТЗ-82» – это заедание рычага управления вала, либо трудное, с значительным усилием, управление поводком муфты. Это происходит вследствие неисправности механизма усиления (стакан пружины), или износа кулачковой муфты.
  • Посторонние шумы, которые идут по нарастающей, вместе с увеличением передаваемого крутящего момента, а также следы смазки на задней крышке говорят о значительном износе шлицов вала, деталей планетарного редуктора, а возможно — потере эластичности или разрушении манжет.
  • Если вал отбора мощности работает непривычно шумно и рывками, то, скорее всего, в негодность пришли шлицевые соединения. Либо сработались (сточились) зубья у центральной шестерни. В этом случае вал выпрессовывается и оценивается состояние шестерни. Потребуется отсоединить задний мост и кулачковую муфту. Если визуальный осмотр показывает значительные зазоры, либо шестерня перемещается совершенно  свободно,  то ВОМу требуется серьёзный ремонт. После замены вал монтируется на место, и обязательно производится его регулировка.
  • Когда трактор «МТЗ-82» не выдаёт требуемой максимальной мощности при работе с навесным оборудованием, то причина этого кроется в ленточных тормозах. Им требуется соответствующая регулировка, либо полная замена. В случаях, когда регулировка не помогает избавиться от такой проблемы, есть необходимость в демонтаже ВОМа с трактора и контроле толщины лент тормозов. Когда толщина уменьшилась до 2,5 миллиметров и ниже, эти  изношенные ленты заменяются на новые.
  • Хвостовик ВОМа перемещается слишком свободно. Этот признак означает, что натяжение фиксирующей гайки ослабло. Вал отбора мощности требуется снять с трактора «МТЗ-82». Фиксирующую гайку нужно затянуть до упора. И, если есть такая возможность, восстановить резьбу, или «нарезать новую».
  • Визуальный осмотр выявляет значительные масляные подтёки на крышке вала отбра мощности. Это обычный признак  износа манжеты или прокладки. В подобных случаях ВОМ трактора «МТЗ-82» нужно демонтировать и произвести замену прокладки между крышкой ВОМа и между задним мостом. Если протечка происходит со стороны хвостовика, то надо снимать кольцо стопора, выпрессовывать вал и заменять манжеты.

Во всех случаях, когда для исправления неисправностей вал отбора мощности требуется отделить от трактора, для этого вначале необходимо отвернуть болты креплений задней крышки, а затем ВОМ выпрессовать в сборе с болтами технологическими. После этого нужно убрать тормозные ленты и проконтролировать их толщину. Как уже указывалось, тормозная лента требует замены на новую, если её фактическая толщина составляет менее двух с половиной миллиметров. Обычно о значительном износе тормозных лент свидетельствует продолжение вращения хвостовика вала при выключении ВОМа, а также и неравномерное его вращение.

В любых случаях, когда производились демонтаж или разборка редуктора ходоуменьшителя, требуется осуществить проверку либо регулировку ВОМа. Для этого под ведущие колёса трактора «МТЗ-82» устанавливается домкрат. После чего вал отбора мощности проворачивается, с поочерёдными включениями различных передач. При выполнении подобной операции вал отбора мощности трактора «МТЗ-82» необходимо перевести в синхронный режим. Во время прокручивания зубчатые колёса шестерней должны вращаться свободно.

tractorreview.ru

схема, вал отбора мощности, регулировка, как включить, обороты, отрегулировать, неисправности, как снять

ВОМ МТЗ — это узел транспортного средства, который передает вращательный импульс от силового агрегата к дополнительному оборудованию и другим системам. Вал отбора мощности МТЗ-82 расположен на задней части корпуса техники.

Схема вала отбора мощности трактора Беларус МТЗ-82

Схема данной системы тракторного устройства включает в себя:

  • опорный диск сцепного механизма;
  • шестеренчатые детали ведущего типа;
  • боковой полунезависимый вал отбора и двухскоростной независимый вал;
  • шестеренчатые элементы и вал ведомого типа;
  • зубчатую муфту сцепления;
  • вал промежуточного и вторичного типа;
  • шестеренчатые детали привода и стопорный болт;
  • водило;
  • остановочный тормозной механизм.

ВОМ МТЗ-82 — схему и чертеж можно найти в руководстве пользователя.

Главный механизм — это редуктор заднего типа с 2 ступенями и механизм переключения зависимой и независимой формы.

Частота вращения осуществляется при помощи муфты, которая находится на шлице на машине. Устройство, ответственное за механическое управление ВОМ, — шестигранный элемент, расположенный на задней крышке корпуса сцепления.

Переключение кулачкового механизма задает привод: рычаг переводится вперед, и начинается работа всей системы, при переводе рукоятки в положение «Выключено» работа системы прекращается.

Рычаг может находиться в 3 положениях: если повернуть его по часовой стрелке, то установится зависимый тип; если повернуть рукоятку против часовой стрелки, то устройство перейдет в независимый тип; средняя позиция — это синхронный режим работы (перед установкой этого положения нужно отключить двигатель).

Регулировка вала отбора мощности

Регулировка ВОМ МТЗ (вала отбора мощности):

  1. Установить транспортное средство на специальную смотровую платформу.
  2. Установить ось центрального диска основной системы в исходную позицию.
  3. Нанесенная риска должна быть расположена с правой стороны в вертикальном положении, т.е. отметка «И» будет находиться справа.
  4. Зафиксировать риску при помощи стопорных пластинок и винтов.
  5. Отсоединить тягу.
  6. Открутить винты стакана, чтобы освободить пружинный механизм.
  7. Демонтировать крышку люка заднего ведущего мостового механизма, чтобы получить доступ к головке натяжного болта.
  8. Перевести рукоятку муфты в нейтральный режим и зафиксировать стопорным болтом М10*60. Он вкручивается в отверстие на рычаге, который должен находиться на задней части корпуса ведущего моста. После этого стопорную пластинку снимают, снять ее можно, демонтировав фиксирующую рукоятку.
  9. Завернуть упорный болт в наружный стакан до отметки «А» (27-31 мм в глубину).
  10. Переставить рукоятку в положение «Включено».
  11. Установить на место тяговый механизм. Затем отрегулируйте люфт рукоятки, установив необходимую зону качания рукоятки в среднее отверстие прорези управляющего пульта.
  12. Проверить вращение скорости на оборотах переключения заднего ВОМ.

После проверки вал обратно устанавливается на трактор МТЗ-82.

Нюансы регулировки

Дополнительно может потребоваться регулировка ленточного тормозного механизма в тех случаях, когда:

  • вал начинает буксировать;
  • рукоятка упирается в прорезь во время переключения;
  • для активации ВОМ необходимо усилие более 16 КГС;
  • наблюдается нестабильная фиксация в крайних положениях;
  • ВОМ включается неравномерно (он то не работающий, то работает).

Процедура регулировки ленточного тормозного механизма:

  1. Установить рукоятку в синхронный режим. Зафиксировать позицию рукоятки.
  2. Вывернуть гайку и снять пластину со шлица хвостовиков.
  3. При помощи ключа рожкового типа провернуть осевой механизм по часовой стрелке до момента выбора промежутка между коробкой передач и ВОМ.
  4. Установить пластинку в исходное положение и закрутить все гайки на место.
  5. Вытащить из рукоятки стопорящий болт.
  6. Выполнить регулировку.
  7. Провернуть ось против часовой стрелки.
  8. Провести сборку механизма в обратном порядке.

Если после выполнения работ по регулировке тормозного механизма ось сместилась к левой части корпуса транспортного средства, то это значит, что у силового агрегата израсходовался корректирующий запас.

В таком случае нужно провернуть эксцентрик против часовой стрелки, вернув его в начальную позицию. После этого заново проводят регулировку вала.

Возможные неисправности

Возможные поломки, ремонт и неисправности:

  1. Заклинивание рукоятки вала на машинах: включение требует от водителя больших усилий. В этом случае рекомендуется осмотреть стакан пружины или муфту кулачкового типа на наличие повреждений и износ деталей.
  2. Нарастающий посторонний шум во время увеличения показателей крутящего момента. Такая неисправность может быть связана с износом шлицов ВОМа и элементов редукторного механизма планетарного типа. Также стоит осмотреть манжеты на эластичность и наличие повреждений.
  3. Вал работает нестабильно, рывками. Поломка может быть связана со шлицевыми соединениями механизма. Либо шестерня перемещается слишком свободно по основанию, т.к. у нее источились зубья. Необходимо отсоединить задний мост от кулачковой муфты. Сделать осмотр на ширину зазоров. Если зазор слишком большой, то рекомендуется заменить вал.
  4. Двигатель работает не на полную мощность. Следует заменить и отрегулировать ленточные тормоза.
  5. Хвостовая часть вала перемещается слишком свободно. В этом случае рекомендуется затянуть ослабленные гайки. Может потребоваться замена резьбы.

Следы смазки на крышке вала могут быть признаком износившихся манжет или прокладок механизма. Нужно снять ВОМ и заменить поврежденные элементы системы.

specmahina.ru

Назначение, устройство, классификация и принцип работы механизма привода вала отбора мощности.

Валы отбора мощности.Они предназначены для передачи мощ­ности двигателя на привод рабочих органов сельскохозяйственных машин. Их различают по месту расположения на тракторе, типу привода, частоте вращения и способам управления.

Большинство тракторов оборудовано задним ВОМ, некоторые — передним. Универсально-пропашные тракторы имеют задний и бо­ковой ВОМ.

По типу привода ВОМ подразделяют на несинхронные (зависи­мые, независимые, полунезависимые) и синхронные. При несин­хронном приводе ВОМ получает вращение от коленчатого вала дви­гателя непосредственно или через вал сцепления. ВОМ с зависи­мым приводом приводится во вращение через вал сцепления и при выключенном сцеплении останавливается.

ВОМ с независимым приводом получает вращение от коленчатого вала двигателя через ведущую часть сцепления не­зависимо от его выключения. При полунезависимом приводе ВОМ вращается при переключении передач, во время остановки, но не включается и выключается при движении трактора. Такой ВОМ при­меняют при двухпоточном сцеплении. У ВОМ с син­хронным приводом частота вращения изменяется при переключе­нии передач пропорционально скорости движения трактора.

Синхронный привод применяют на пропашных тракто­рах для привода рабочих органов машин, скорость работы которых должна быть согласована со скоростью движения трактора (напри­мер, навесных сеялок).

При синхронном приводе ВОМ получают вращение от ведомо­го вала коробки передач.

Частота вращения ВОМ с синхронным приводом стандартизи­рована: 9 с-1 (540 мшг1) и 16,6 с"1 (1000 мин"1). Она не зависит от передачи трактора и постоянна при неизменной частоте вращения коленчатого вала. Хвостовики ВОМ расположены на одной высоте от уровня опорной поверхности трактора, но имеют разные шли­цы: 8-шлицевый для 540 мшг1 и 21-шлицевый для 1000 мин'1.

Частоту вращения двухскоростного независимого привода ВОМ переключают с помощью поводка, установленного под днищем корпуса сцепления, воздействующего на валик вилки 22 включения ВОМ. Вилка перемещает соединительную муфту 23, скользящую по шлицам вала 18 привода ВОМ. Своими наружны­ми и внутренними зубьями она может входить в зацепление с шестернями 24 или 25 привода ВОМ второй и первой ступеней, которые помещены свободно: одна на гладкой части вала 18, а другая — на ступице шестерни 25. Если ВОМ не используют, то его выступающий конец закрывают колпаком, штампованным из листовой стали или пластмассы.

Способы управления ВОМ бывают механические и гидравли­ческие ВОМ с простым механическим уп­равлением оборудуют обычно с зависимым при­водом. Он представляет собой корпус 2 (рис. 24), в котором помещена пара цилиндрических шестерен. Ведомая шестерня 7 мо­жет перемещаться по шлицам вдоль вала. Ее включают в зацепление с ведущей шестерней 4 только при полностью ос­тановленном тракторе. Маслоподающая шестер­ня 6 помещена на под­шипнике, установленном на ступице ведомой шес­терни, и обеспечивает по­дачу масла подшипникам ведущей шестерни привыключенном ВОМ.





Рис. 24. Вал отбора мощности со ступенчатым редуктором (тракторДТ-75МЛ):

1 и 5 — ведущий и ведомый валы; 2 — корпус; 3 — пробка-сапун; 4 и 7 — ведущая и ведомая шестерни; 6 - маслоподающая шестерня; 8 — пробка отверстия для слива масла; 9 — поддон



Валы отбора мощности с независимым приводом можно включать и оста­навливать при движении трактора с помощью гидравлического способа управления или сложного механического привода (через планетарный редуктор).

ВОМ с планетарным редуктором состоит из корон­ной и солнечной 7 (рис. 25) шестерен, трех помещенных между ними сателлитов 10, водила 8 и двух тормозных барабанов с тор­мозными лентами.

Ступица солнечной шестерни 7 жестко соединена с тормозом 5, свободно вращающимся на валу 6. Тормоз 11 соединен с водилом8 через оси сателлитов 10, а водило жестко связано с валом 6. В зад­ний конец вала установлен сменный хвостовик. Стальные ленты тормозных барабанов с фрикционными накладками одним концом закреплены на неподвижной оси, а другим соединены через регу­лировочные винты 3 с рычагом управления ВОМ.

Если ВОМ выключен, то тормоз 5 (рис. 25, а) солнечной шес­терни опущен, а тормоз 11 водила затянут. Вал 6 неподвижен, а сателлиты 10 передают вращение от коронной шестерни на сол­нечную 7.

При включенном ВОМ тормоз 5 (рис. 25, б) солнечной шес­терни затянут, а тормоз 11 водила освобожден и сателлиты перека­тываются по неподвижной солнечной шестерне, а их оси приводят во вращение водило и вал 6. Крайнее верхнее и нижнее положения рукоятки 1 управления ВОМ удерживаются усилием сжатой пружины 4.

Приводной вал планетарного механизма включают рычагом 2 действующим на зубчатую муфту 4.



Рис. 25. Схема работы ВОМ трактора МТЗ-80 с планетарным редуктором:

а и б — ВОМ выключен и включен; 1 — рукоятка управления; 2 — тяга;

3 — регулировочный винт; 4 — пружина; 5 — тормоз солнечной шестерни;

6 — ведомый вал; 7 — солнечная шестерня; 8 — водило; 9 — приводной вал

с коронной шестерней; 10 — сателлит; 11 — тормоз водила



Чтобы включить синхронный привод ВОМ, муфту передвигают в крайнее переднее положение, и ВОМ получает вра­щение от вторичного вала КП через шестерню 1. При независимом приводе заднего ВОМ муфту передвигают в крайнее заднее поло­жение и ВОМ получает вращение от двигателя через пару шестирён, расположенных в корпусе сцепления, и заднего моста.

Боковой ВОМ.На тракторе может быть установлен боковой ВОМ, который облегчает привод механизмов сельскохозяйственных ма­шин, расположенных впереди и сбоку трактора. Боковой ВОМ ус­танавливают с левой стороны КП вместо боковой крышки.





Вопросы выходного контроля:



1. Какие применяются схемы навесной системы и когда они используются?

2. Чем устраняется перекос навесной машины в горизонтальной и вертикальной плоскостях?

3. Как классифицируются валы отбора мощности трактора?

4. Какой уход необходим за элементами рабочего оборудования трактора?





Домашнее задание:И.П.Ксеневич «Трактор МТЗ-80 и его модификации», с 316-345. Д.И.Мельников «Тракторы», с 189-194.


Похожие статьи:

poznayka.org

ВОМ трактора МТЗ: конструкция и регулировка

Для того чтобы навесное оборудование могло функционировать, на тракторах устанавливают устройство, которое передает вращение от двигателя трактора присоединенной системе. Это устройство получило название вал отбора мощности или сокращенно ВОМ. Трактора МТЗ оборудованы ВОМ, установленным обычно в заднем положении, иногда в боковом.

Задний ВОМ

Задний вал представляет собой комбинированный механизм, то есть может работать в двух режимах:

  1. Независимый. При таком режиме число оборотов вала зависит от оборотов двигателя трактора. Привод, связанный через муфту с маховиком дизеля, обеспечивает две частоты работы – 540 об/мин и 1000 об/мин при оборотах двигателя выше 2100 об/мин.
  2. Зависимый (или синхронный). В данном режиме обороты вала определяются скоростью движения трактора. ВОМ в данном случае получает вращение непосредственно от КПП. Вал проворачивается на 3.5 оборота за 1 метр пройденного трактором расстояния. Соответственно, чем выше скорость движения, тем быстрее будет крутиться ВОМ.

Боковой ВОМ

Боковой ВОМ необходим, чтобы привести в действие механизмы и приспособления, которые навешены на трактор в передней или боковой частях. Конструкционно он представляет собой отдельный механизм в корпусе из чугуна, прикрепляется с помощью штифтов и болтов на левый люк КПП трактора.

Боковой ВОМ имеет только независимый привод и подключен к коробке передач.

Для включения бокового ВОМ необходимо потянуть вверх тягу, которая находится в кабине слева от сиденья тракториста. При этом поворотный рычаг сдвигает валик с поводком, а подвижная шестерня зацепляется с шестерней КПП. Боковой ВОМ работает в двух режимах: 535 об/мин и 735 об/мин. Режим переключается понижающим редуктором коробки перемены передач.

Состав ВОМ

Основными компонентами вала отбора мощности относятся 2-х скоростной редуктор, переключатель привода с независимого на синхронный и планетарный редуктор.

Главным механизмом, который отвечает за включение определенного типа привода и изменение крутящего момента является планетарный редуктор.

Планетарный редуктор

Основной его частью является водило. На ступицу водила на бронзовой втулке установлена солнечная шестеренка. В водило запрессованы втулки, на которых смонтированы три сателлита. С помощью шлицевого соединения водило зацеплено с валом. Вал оканчивается хвостовиком, с которого производится отбор мощности. Само водило охвачено коронной шестерней с валом привода, на который через муфту передается вращение.

Переключение производится с помощью рукоятки, которая находится в кабине тракториста. Поворачивая против часовой стрелки включают зависимый режим, по часовой – независимый. Для отключения ВОМ необходимо перевести поводок в среднее положение.

Редуктор располагается в корпусе заднего моста трактора.

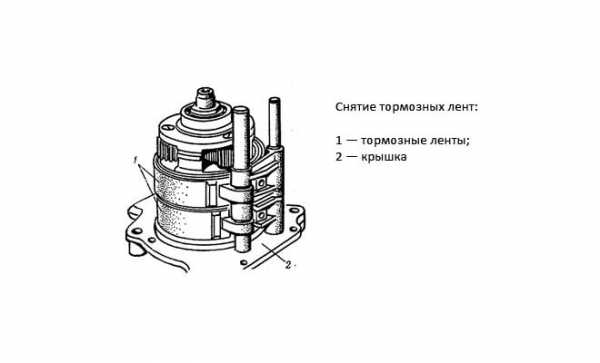

Механизм включения ВОМ состоит из тормозных барабанов и лент и устройства привода лент. Один из тормозных барабанов установлен на водило. Другой жестко привязан к солнечной шестерне. Оба барабана могут блокироваться тормозными лентами, расположенными вокруг них.

Принцип работы заключается в следующем: рычаг включения ВОМ перемещается назад в положение «Вкл». При этом барабан солнечной шестерни тормозится и блокируется тормозной лентой, а барабан водила, наоборот, отпускается. Таким образом, сателлиты перемещаются по застопоренной солнечной шестерне, соответственно проворачивается водило и его вал.

Чтобы выключить ВОМ, необходимо перевести рычаг вперед, в положение «Выкл», и происходит зеркальный процесс. Тормозная лента стопорит барабан водила, а солнечная шестерня разблокируется. Соответственно коронная шестерня через сателлиты передает энергию на солнечную шестерню, которая вращается без какой-либо нагрузки.

Эксплуатация

Основные правила, которые необходимо соблюдать при эксплуатации ВОМ:

  • при работах, в которых не планируется использование ВОМ, тип привода необходимо переключить в нейтральное положение, а редуктор независимого привода переключить на низкие обороты;
  • зависимый привод разрешается включать только на остановленном тракторе на запущенном дизеле после включения скорости, при плавном включении сцепления;
  • независимый привод подключают при самых минимальных оборотах двигателя.

Неисправности и регулировки ВОМ

Учитывая простоту конструкции, для механизма ВОМ тракторов МТЗ не нужны специальные процедуры ТО. Наиболее подвержены неисправностям элементы управления работой ВОМ. В случае появления какого-либо из следующих признаков:

  • рычаг включения-выключения упирается в пол;
  • ход рычага излишне большой;
  • включение и выключение ВОМ требует больших усилий;

необходимо провести проверку на целостность, износ деталей, при необходимости осуществить регулировки или ремонт. Также ремонт может понадобиться в случае, если вал начал пробуксовывать.

Внешние регулировки

  1. Рычаг управления переводится в нейтральное положение и фиксируется стержнем толщиной 8 мм.
  2. С вала снимается плита и ограждение.
  3. Отворачивается крепежный болт, с хвостовика снимается стопорная пластина, затем ось проворачивается по часовой стрелке до того момента, когда будет выбран зазор между барабаном и лентой.
  4. Стопорная пластина устанавливается обратно на эксцентриковую ось и крепится болтом.
  5. После этого рычаг можно разблокировать.

Если внешняя регулировка производилась неоднократно, ось может быть повернута до упора и провернуть ее дальше не будет возможности. В таком случае необходимо поворотом против часовой стрелки установить ее в крайнее левое положение и начать регулировку сначала.

Правильно проведенную процедуру видно, если рычаг управления не доходит до конца прорези около 3 см и четко проходит (со щелчком) через нейтральную позицию.

После ремонтных работ или замены каких-либо деталей необходимо провести внутренние регулировки:

  1. Эксцентриковая ось устанавливается в исходное положение (крайнее справа) и фиксируется пластиной.
  2. Рычаг управления типом привода в нейтральном положении стопорится стержнем толщиной 8 мм в отверстии корпуса заднего моста.
  3. Регулировочные винты необходимо затянуть с усилием 10 Нм и ослабить на 2-2.5 оборота.
  4. Рычаг включения с помощью регулировки длины тяг устанавливается в центральное положение.
  5. Регулировочным болтом добиваются расстояния 32-35 мм на рычаге управления и контргайкой затягивается.
  6. Вынимается фиксирующий стержень.

Если при отключении ВОМ его хвостовик продолжает вращаться, либо при работе наблюдается неравномерное вращение, необходимо провести регулировку тормозных лент. Регулировка производится следующим образом:

  1. Снимается крышка люка.
  2. До упора заворачиваются регулировочные болты.
  3. Установочный болт закручивается в рычаг и корпус моста.
  4. Снимается полностью механизм сервоусиления.
  5. От рычага управления отсоединяется тяга.
  6. Регулировочные болты ослабляются до тех пор, пока не получится провернуть хвостовик ВОМ вручную.
  7. Накручиванием вилки регулируется длина тяги.
  8. Тяга присоединяется к рычагу.
  9. Механизм сервоусиления устанавливается на место.

Демонтаж ВОМ

При сильном износе тормозных лент, когда регулировкой не получается добиться нужного эффекта, необходимо бывает демонтировать ВОМ для их замены.

Для этого:

  1. Снимают козырек ВОМ и колпачок хвостовика вала.
  2. Снимают крышки и выкручивают регулировочные болты тормозных лент.
  3. С помощью специальных технологических болтов выпрессовывают вал из корпуса заднего моста.
  4. Если толщина лент меньше 2.5 мм, их необходимо заменить.

Ситуации, когда появляется шум, который нарастает пропорционально увеличению крутящего момента, выбросы масла на корпус могут сигнализировать о том, что изношены шлицы вала, элементы планетарного редуктора, возможно уплотнительные манжеты потеряли эластичность или разрушились. В таких случаях также необходимо провести демонтаж ВОМ для оценки технического состояния его деталей. При обнаружении дефектов, поврежденные элементы необходимо заменить.

traktoramtz.com

Вал отбора мощности (ВОМ) колесного трактора

Все колесные тракторы оборудованы валами отбора мощности (ВОМ). Умело используя их, можно одним и тем же колесным трактором механизировать различные работы не только в полеводстве, но и на сенокошении, силосовании, погрузочных и других сельскохозяйственных работах. Такое использование трактора резко повышает производительность труда и дает большую экономию в средствах.

Валы отбора мощности могут быть:

  • зависимыми и независимыми;
  • синхронными и несинхронными.

Зависимые и независмые ВОМ

Зависимым называется вал, который приводится во вращение вместе с муфтой сцепления и останавливается при выключении ее. Схема такого вала дана на рисунке 137, а. Соединительная муфта, изображенная на рисунке справа, используется только для отключения ВОМ при выключенной муфте сцепления. Зависимый ВОМ ограничивает применение трактора с приводными машинами по следующим причинам:

  • в момент остановки трактора для переключения передач вращение ВОМ прекращается;
  • в период разгона трактора ВОМ работает на неполных оборотах;
  • для остановки ВОМ (например, при повороте агрегата) нужно останавливать трактор.

Независимым называется BОM, получающий вращение от коленчатого вала двигателя, помимо муфты сцепления, поэтому он частично или полностью лишен этих недостатков. Схема независимого ВОМ дана на рисунке 137,6. Имея такой ВОМ, можно включить па стоянке трактора рабочие органы, например косилки, дать им нормальные обороты и только после этого въезжать на загонку для кошения трав. При работе с таким ВОМ двигатель загружается равномерно, во время работы агрегат не имеет лишних остановок, управление агрегатом, облегчается.

Схема ВОМ

Рис. 137. Схемы зависимого и независимого приводов вала отбора мощности (ВОМ):
а—зависимый привод; б—полностью независимый привод; в—полунезависимый привод; 1—шестерня независимого привода; 2—шестерня зависимого привода; 3—шестерня вала отбора мощности

Возможна конструкция ВОМ, который может быть с зависимым или независимым приводом. Схема такого ВОМ показана на рисунке 137, в. Если шестерню 3 ввести в зацепление с шестерней 1, ВОМ будет независимым, а если с шестерней 2 — зависимым.

Синхронные и несинхронные ВОМ

Синхронными называют валы, скорость вращения которых изменяется пропорционально скорости вращения ведущих колес трактора. Такие валы используют для привода высевающих аппаратов навесной сеялки и других машин, работа которых должна быть согласована со скоростью передвижения агрегата.

У несинхронных валов скорость вращения не зависит от скорости ведущих колес трактора. Такие валы предназначены для привода насосов гидросистемы трактора, рабочих органов опыливателей и опрыскивателей, сеноуборочных и других машин, работающих нормально только при определенном неизменном скоростном режиме. Скорость и направление вращения несинхронных валов и размеры их шлицевого конца у всех тракторов стандартизированы.

www.traktora.org

Валы отбора мощности ттм. Назначение, принцип действия, характеристики работы

Валы отбора мощности (ВОМ) служат для отбора мощности от двигателя ТТМ и приведения в действие рабочих органов навесного оборудования.

ВОМ делятся:

– по принципу действия – зависимые, частично независимые, независимые и синхронные;

– по расположению на ТТМ – задние, передние и боковые.

До недавнего времени на ТТМ преобладали системы зависимых ВОМ, у которых привод осуществляется через муфту сцепления от первичного вала коробки передач.

Работа зависимых ВОМ характеризуется следующим:

- ВОМ вращается лишь тогда, когда вращается первичный вал коробки передач; при выключении муфты сцепления ВОМ останавливается;

- передаточное число от двигателя к ВОМ постоянно;

- направление вращения ВОМ не зависит от направления движения машины.

Зависимые приводы ВОМ не позволяют выполнять следующие операции:

- производить последовательный разгон вначале навесного оборудования машин, а затем самой машины;

- осуществлять кратковременную остановку ТТМ без остановки навесного оборудования;

- переключать передачи во время работы ТТМ без остановки навесного оборудования;

- включать и выключать навесное оборудование без остановки ТТМ.

У синхронных ВОМ частота вращения пропорционально частоте вращения ведущих колес. Характерным для работы синхронных валов является следующее:

- привод осуществляется от валов трансмиссии, расположенных за коробкой передач;

- синхронный ВОМ вращается только тогда, когда вращаются ведущие колеса трактора;

- передаточное число между синхронным ВОМ и ведущими колесами трактора постоянно, поэтому число оборотов ВОМ, приходящееся на один м пути, не зависит от числа оборотов вала двигателя и включенной передачи;

- передаточное число между двигателем и ВОМ изменяется при переключении передач, соответственно изменяется и частота вращения ВОМ;

- направление вращения ВОМ различно при движении ТТМ вперед и назад.

Систему привода ВОМ следует выбирать исходя из условий эксплуатации ТТМ с навесным оборудованием, механизмы которых приводятся в движение от ВОМ.

Полностью независимые ВОМ обладают явными преимуществами по сравнению с частично независимыми валами, но в конструктивном отношении гораздо сложнее. Этим в значительной степени объясняется преобладающее распространение на отечественных и зарубежных ТТМ частично независимых ВОМ.

  1. Рабочие процессы, конструкция и основы расчета тепловых двигателей и энергетических установок

    1. Действительные циклы двс. Индикаторные диаграммы

Действительный цикл - комплекс последовательных газодинамических и термодинамических процессов, обеспечивающих преобразование тепловой энергии в механическую.

Действительные циклы двигателей графически изображаются в координатах «Давление-объем» (, V) или в координатах «Давление-угол поворота коленчатого вала» (, ). Такие графические зависимости давления от указанных параметров называютсяиндикаторными диаграммами(рис. 5.1, 5.2).

Если в качестве независимой переменной принимается объем рабочей полости цилиндра V, то индикаторная диаграмма носит названиесвернутой (рис. 5.1),а если независимой переменной является угол поворота коленчатого вала, то диаграмма называетсяразвернутой (рис. 5.2).

Рис. 5.1. Свернутая индикаторная диаграмма: 1-воздухоочиститель; 2-впускной клапан; 3-свеча зажигания; 4-выпускной клапан

Рис. 5.2. Развернутая индикаторная диаграмма

Для научно-производственных целей при анализе эффективности процессов действительного цикла двигателя представляют интерес развернутые индикаторные диаграммы, снимаемые с использованием специальной аппаратуры. Свернутые индикаторные диаграммы используются главным образом в учебных целях для понимания процессов цикла теплового двигателя.

На рис. 5.1 и 5.2 приведены индикаторные диаграммы, характеризующие протекание процессов действительного (рабочего) цикла четырехтактного бензинового двигателя при нормальных регулировках систем питания, зажигания, технически исправном состоянии других систем. Вид диаграммы может существенно измениться при нарушении регулировок состава смеси и опережения зажигания, применении бензина с низкой детонационной стойкостью и по другим причинам. По индикаторной диаграмме можно оценить правильность выбранных регулировок и техническое состояние двигателя.

studfiles.net

Валы отбора мощности, приводной шкив и прицепное устройство

Вал отбора мощности (ВОМ) предназначен для привода рабочих органов, агрегатируемых с тракторами передвижных или стационарных машин. По месту расположения ВОМ может быть задний, боковой и передний. Наиболее распространены задние ВОМ — их имеют все тракторы, за исключением самоходного шасси Т-16М.

Универсальные тракторы (МТЗ-80, Т-40М и др.), кроме заднего, оборудованы боковым ВОМ. Все агрегатируемые с самоходным шасси Т-16М машины размещают на специальной раме впереди двигателя, поэтому здесь применяют передний ВОМ.

Рисунок. Валы отбора мощности: а — положение на тракторе; б — вид сзади; 1 — боковой ВОМ; 2 — задний ВОМ.

По характеру привода различают зависимый, независимый и синхронный ВОМ. Если ВОМ приводится во вращение от одного из валов трансмиссии, то его работа зависит от включения и выключения муфты сцепления трактора: при выключении муфты сцепления вместе с остановкой трактора прекращается вращение ВОМ. Привод ВОМ такого типа называется зависимым. Независимый ВОМ получает вращение от специального вала, соединенного с двигателем через отдельную муфту сцепления или двухпоточную муфту, а иногда через планетарный механизм, что позволяет выключать ВОМ независимо от выключения главного сцепления трактора.

Синхронный ВОМ приводится во вращение от вала, соединенного постоянной передачей с вторичным валом коробки передач. Поэтому частота его вращения изменяется с переменой передачи, но остается постоянной на 1 м пути (3,5 мин-1). Такой ВОМ необходим при посеве, работе с разбрасывателями удобрений и т. д.

По скоростному режиму различают ВОМ с постоянной и переменной частотой вращения (синхронные). У ВОМ с постоянной частотой вращения она зависит не от включения передачи, а от частоты вращения коленчатого вала двигателя. У синхронных ВОМ частота вращения пропорциональна поступательной скорости трактора. Тракторы МТЗ-80, МТЗ-82, Т-150 и Т-150К оборудованы двухскоростным ВОМ с частотой вращения выходного вала 540 и 1000 мин-1. Большинство тракторов оборудовано односкоростным ВОМ с частотой вращения 540 мин-1, а тракторы К-700 и К-701 — с частотой вращения 1000 мин-1.

Приводной шкив предназначен для использования мощности двигателя трактора на стационарных работах. От шкива через ременную передачу приводятся в движение различные машины (например, зерноочистительные, кормоперерабатывающие и др.).

У одних тракторов шкивы расположены сзади, у других — сбоку, но в любом случае шкив размещен в трансмиссии после сцепления.

Шкив трактора МТЗ-80 приводится в действие от заднего ВОМ. Приводной шкив трактора ЛТЗ-55А может быть установлен как на корпусе приставного заднего ВОМ, так и на шлицевом хвостовике бокового ВОМ.

Прицепное устройство служит для буксировки прицепных машин и тележек (прицепов). Оно состоит из скобы (поперечины), закрепленной в кронштейнах остова трактора, и серьги, присоединенной к скобе пальцами. Устройство размещают сзади трактора. Оно позволяет регулировать точку присоединения машин и тележек к трактору в горизонтальной плоскости, а у большинства тракторов и по высоте.

У трактора МТЗ-80 и его модификаций поперечина 1, к которой двумя пальцами присоединена серьга 4, укреплена на концах нижних тяг навесного устройства. К серьге с помощью шкворня присоединяют прицепные машины, работающие в полевых условиях на скорости до 15 км/ч. Для изменения положения серьги в горизонтальной плоскости на поперечине справа и слева от продольной оси трактора выполнены отверстия.

Рисунок. Прицепное устройство тракторов МТЗ-80 и МТЗ-82: 1 — поперечина; 2 — палец; 3 — шкворень; 4 — серьга; 5 — нижняя тяга; 6 — чека; 7 — палец

Обычно на тракторах, снабженных навесным устройством, прицепную скобу с серьгой укрепляют на концах продольных тяг навесного устройства, а высоту точки прицепа регулируют при помощи навесной системы.

Кроме того, тракторы могут быть оборудованы гидрофицированными прицепными крюками для работы с самосвальными полуприцепами или прицепными поездами.

ustroistvo-avtomobilya.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
