Устройство ходовой части легкового автомобиля: Ходовая часть легкового автомобиля | Изучение устройства автомобиля AvtoLegko.ru

Содержание

Схема и устройство ходовой части автомобиля

Ходовая – связывающая цепочка, идущая от колес к кузову. Ходовая часть автомобиля принимает на себя все неровности дорожного покрытия. Благодаря этому узлу водитель может даже не ощущать наездов или попадания на незначительные неровности. И для того, чтобы на протяжении всего времени эксплуатации транспортного средства вы ощущали только комфорт во время езды, необходимо знать, что такое устройство ходовой части автомобиля и время от времени проверять состояние всех частей данного узла. В этой статье я постараюсь рассказать максимально доступно для каждого водителя, независимо от опыта, что это такое и какие элементы и узлы связаны с этой частью авто.

Существует очень большая рекомендация для водителей: всегда прислушиваться к стукам, скрипам или нарушению функций машины. Это позволит в нужный момент обратиться на станцию технического обслуживания и починить неисправность, которая только появилась. Особенно это касается ходовой, так как эта оболочка, которая держит транспорт на ходу.

Содержание статьи

Основные элементы ходовой

Устройство ходовой части состоит из таких элементов:

  • Колеса;
  • Мост;
  • Рама или кузов;
  • Подвеска.

В ходовую могут также входить и другие, дополнительные элементы, но именно эти детали выполняют главную роль в создании комфорта и легкости управления. Каждый из этих элементов выполняет отдельную функцию, но их работа предназначена для минимизации вибрации, колебаний, тряски транспортного средства во время движения. В этом заключается схема ходовой части.
Рама и кузов – это костяк всего механизма, так как именно к нему происходит крепление основных элементов подвески транспортного средства. Рама является непосредственным элементом, принимающим участие в формировании ходовой. Как правило, принято считать, что рамы не относятся к легковому. Их принято видеть на грузовых машинах. Для легковых машин принято использовать слово «кузов». И именно к кузову крепятся все остальные детали, которые относятся к такому понятию, как ходовая автомобиля. Подсоединение всех остальных элементов происходит к каркасу.

Для того, чтобы кузов стойко переносил все тяготы наших дорог, некоторые его элементы должны быть изготовлены из прочного железа. На остальных участках, в качестве обшивки, может использоваться профильный лист, так как он обладает высокой стойкостью к коррозии.

Подвеска и ее назначение: именно этот элемент ходовой системы позволяет водителю мягче переносить все неровности дорожного полотна. Подвеска используется для смягчения или гашения колебаний, появление которых провоцируют неровности на поверхности проезжей части. Это происходит за счет того, что подвеска исключает жесткое сцепление между колесами и его кузовом, за счет других деталей.

В зависимости от того, какой тип или вариант подвески установлен на ваш автомобиль, эти неровности могут быть неощутимы для водителя. Срок эксплуатации подвески большой, но как долго прослужит подвеска вашего авто, зависит только от вас. Чтобы как можно дольше продлить этот срок, нужно эксплуатировать транспортное средство согласно требованиям и время от времени проводить диагностику не только составляющих подвески, но и всем узлам и деталям транспортного средства.

Сегодня принято различать два типа подвески: независимая и зависимая. Транспортные средства с зависимой подвеской имеют в своей конструкции задние колеса, связанные между собой специальной соединяющей балкой. Подвеска транспортных средств, колеса которых не соединяются балкой,  называется – независимой.

Мосты не только соединяют два колеса, но и выполняют опорную функцию для остова транспортного средства. Они могут крепиться к автомобилю, непосредственно, к самой раме (на грузовом автомобиле) или же к кузову, в случае с легковым транспортным средством.

Учитывая тот факт, что мосты должны держать на себе весь вес машины, а также пассажиров, они производятся только с прочного железа. Помимо этого, их необходимо обработать, чтобы эти детали были устойчивыми к любым раздражителям, особенно к коррозии металлов.

Ни для кого не секрет, что именно эти части автомобиля – первые элементы подвески, которые ощущают на себе всю ситуацию на дороге. Именно колеса попадают в ямы и наезжают на возвышенности. Поэтому, в первую очередь, страдают они. В зависимости от того, как вы эксплуатируете транспортное средство, напрямую зависит срок службы колес и сопутствующих деталей. Чем грубее его эксплуатация, тем этот период будем меньше. Чтобы сохранить  подвеску, необходимо бережно относиться к своему транспортному средству, обязательно проходить вовремя техническое обслуживание и прислушиваться к работе авто, дабы в будущем не приходилось тратить средства на ремонт и столь драгоценное время.

Принцип работы

Основную роль в создании комфортной езды, выполняет именно подвеска. Это устройство гасит колебания, возникающие от неровной поверхности.

Когда колесо попадает в яму – машина не должна перевернуться, это главная задача для подвески. Колесо опускается вниз, тем самым растягивая амортизатор, который крепится к подвеске. После выхода из ямы – амортизатор становится на прежнее место и находится там в процессе небольших колебаний.

Колеса соединены с подвеской наглухо с одной стороны, но с другой стороны – нет. Важно, чтобы автомобиль даже при небольших колебаниях дороги (спусках или подъемах) – шел ровно, поэтому подвеска, взаимодействуя с остальными частями, будет выполнять такую работу.

Ходовая позволяет автомобилю передвигаться, при этом создает комфортные условия для водителя и пассажиров. Знание системы в целом, схемы ее работы и ее составных элементов – не обязательно для каждого водителя, но если вы все это знаете – это поможет правильно управлять машиной и справиться с любыми трудностями, возникающими на дороге. Устройство этой части – не так сложно, как кажется, о нем может рассказать любой специалист на станции ТО или даже знакомый водитель, но лучше обратиться к руководству по вашему автомобилю, чтобы знать детали именно вашей модели. Удачи и берегите свой автомобиль!

Видео “Как работает ходовая авто”

Посмотрев запись вы узнаете, как функционирует рулевая система автомобиля и с каких элементов она состоит.

Устройство ходовой части автомобиля — На Колесах

Что такое ходовая часть автомобиля и ее неисправности

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Обратите внимание

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали.

Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес.

Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

Зависимая подвеска. Типы, особенности конструкции

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму.

Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам.

Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями.

То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям.

И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

Видео: Ходовая часть автомобиля

Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).

Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.

Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.

Важно

Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.

Независимая подвеска. Устройство, особенности

Независимая подвеска

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое.

По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

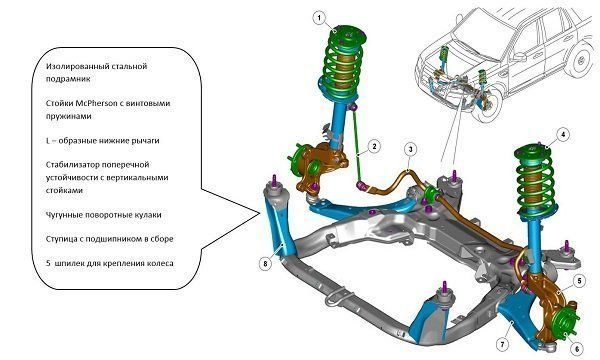

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

Подвеска МакФерсон

Дополнительно ступица крепится к кузову амортизационной стойкой, выполняющей еще и роль поворотного кулака. Основными элементами этой стойки является винтовая пружина и амортизатор. Сама стойка – это корпус, в который помещен амортизатор, а поверх стойки расположена пружина.

Вверху стойка упирается в кузов. Между ними установлена подушка стойки, на которую она и опирается. Установленный внутри упорный подшипник дает возможность вращаться стойке вокруг оси. Благодаря этому осуществляется возможность поворота колеса.

Как бы отлично не работала амортизационная стойка, существует возможность передачи колебаний на кузов. Это может привески к поперечному раскачиванию кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий обе подвески колес. Работая на скручивание этот стабилизатор гасит поперечные колебания.

Это основные элементы независимой подвески. Но имеется и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, к примеру, является подушка стойки. Также к ним относятся все резинотехнические элементы:

  • сайлентблоки;
  • шаровые опоры;
  • втулки.

Все они тоже задействованы в гашении колебаний. Сайлентблоки, шаровые опоры и втулки помещаются везде, где производится соединение элементов подвески – рычагов с кузовом и ступицей, стабилизатора поперечной устойчивости со ступицами и подрамником и т. д.

Основные неисправности и диагностика подвески

Поскольку подвеска, какой бы она не была – зависимой или независимой, осуществляет перемещение колес относительно кузова и гасит все колебания, то она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске самыми распространенными неисправностями является потеря работоспособности амортизатора из-за утечки масла, физическое его повреждение.

Также зачастую приходится менять все резинотехнические элементы, которые тоже присутствуют в данном типе подвески. Со временем происходит «старение» резиновой составляющей – она садится, начинает расслаиваться.

Совет

Вполне возможно и разрушение рессор или пружин, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

  • износ резинотехнических элементов и шаровых опор;
  • выход из стоя амортизатора;
  • разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому за подвеской следить нужно постоянно, своевременно проводить замену расходных материалов, контролировать состояние амортизаторов, пружин и рессор.

Источник: http://AvtoMotoProf.ru/v-pomoshh-avtomobilistu/chto-takoe-hodovaya-chast-avtomobilya-i-ee-neispravnosti/

Устройство авто для начинающих: Тормозная система

– Карбюраторные и дизельные двигатели

– Кривошипно-шатунный механизм

– Газораспределительный механизм

– Система выпуска отработавших газов

– Система смазки двигателя

– Основные неисправности системы смазки.

– Неисправности двигателя

– Карданная передача заднеприводного автомобиля

– Главная передача и дифференциал

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее.

Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины.

Подвеска может быть зависимой и независимой.

Зависимая подвеска это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

Углы установки передних колес.

Раз уж мы с вами начали говорить об устойчивости и управляемости автомобиля, то имеет смысл сразу разобраться и с углами установки передних колес, хотя это тема, как ходовой части автомобиля, так и его рулевого управления.

Наверняка вы слышали такие слова как «сход» и «развал», чаще водители произносят их слитно – «сход-развал». Давайте разберемся с тем, что означают эти слова.

Если отойти от машины подальше (по ходу движения), обернуться и посмотреть на передние колеса, то те из вас, у кого «глаз–алмаз» смогут увидеть, что колеса стоят на дороге не перпендикулярно ей и не параллельно друг другу (рис.44).

Они как бы «развалились» в стороны от вертикальной оси, а траектории их движения «сходятся» в перспективе, то есть они смотрят чуть-чуть друг на друга. Ну, так это и есть углы установки передних колес, что в обиходе называется «развал» колес и их «сход» (схождение).

 Это были углы, видимые острым глазом. Но есть еще и невидимые: продольный и поперечный углы наклона оси поворотной стойки (кулака) подвески колес, углы одновременного поворота правого и левого колес автомобиля. Невидимые углы устанавливаются на заводе-изготовителе автомобиля и, как правило, не требуют вмешательства со стороны водителя на протяжении всего срока службы машины. Ну, а «развал» колес и их «схождение» обеспечивается и регулируется с помощью специально предназначенных для этого шайб в подвеске передних колес и за счет укорачивания или удлинения боковых тяг в рулевом приводе. Однако остается непонятным – для чего нужны все эти углы? Есть пухлые тома и не одна диссертация по разделу науки об автомобиле – его управляемости. В объеме этой книги мы с вами ограничимся лишь основными понятиями этого раздела. Давайте для начала вернемся к забытому нами велосипеду. При езде на велосипеде заметно наблюдается эффект стабилизации. За счет продольного наклона вилки переднего колеса (вперед по ходу), это колесо всегда стремится занять положение для движения прямо. Именно по этой причине можно ехать на велосипеде, не держась за руль! Точно также и в автомобиле, если вы не ухватились за рулевое колесо с «побелением костяшек пальцев», то машина хочет, и будет ехать прямо. Водителю остается лишь чуть корректировать направление движения автомобиля и не мешать ему. Обеспечивается это не только продольным наклоном вертикальной оси поворотной стойки подвески колес, но и всеми вышеперечисленными углами. Все эти углы вместе взятые обеспечивают:     устойчивое прямолинейное движение автомобиля,     уменьшение усилия, прикладываемого к рулевому колесу на повороте,     качение передних колес на повороте, без проскальзывания,     самовозврат передних колес в прямолинейное положение по окончании поворота,     смягчение ударов по подвеске колес от неровностей дороги,     снятие излишних нагрузок с наиболее ответственных деталей и подшипников. Догадываюсь о ваших мыслях относительно этого списка. Успокойтесь перед вами не диссертация, а книга о принципиальном устройстве легкового автомобиля. Поэтому вам необходимо знать только то, что углы эти есть, их необходимо поддерживать в пределах рекомендаций завода-изготовителя вашего автомобиля и пользоваться тем, что эти углы дают лично вам.

Тем из вас, кто уже водит автомобиль, пусть даже он пока учебный, не мешает знать и использовать на практике одно из перечисленных свойств правильно установленных передних колесах. После поворота они сами хотят вернуться в исходное положение (для движения прямо) и не стоит им мешать в этом благом намерении.

Обратите внимание

Вам остается лишь слегка придерживать рулевое колесо и оно, скользя в ваших руках, самостоятельно найдет свое среднее положение. Ну, а если честно, то рулю в последний момент все-таки надо немного помочь, так как скорость его возврата, при приближении к исходному положению, заметно снижается.

Поэтому сначала руль активно скользит в руках, а потом водитель лишь слегка его доворачивает.

Рис. 45. Колесо легкового автомобиля a) устройство колеса б) уплотняющий буртик на ободе бескамерной шины1 – диск колеса; 2 – обод; 3 – борт; 4 – камера; 5 – боковина; 6 – корд; 7 – протектор
а) диагональное

5.1. Шины легковых автомобилей имеют остаточную высоту рисунка протектора менее 1,6 мм, грузовых автомобилей – 1 мм, автобусов – 2 мм, мотоциклов и мопедов – 0,8 мм.

Чтобы понять, о чем идет разговор, возьмите в руки свои ботинки и рассмотрите рисунок подошвы.

Если рисунка нет, значит, его высота равна нулю и при ходьбе по скользкой дороге вы будете постоянно поскальзываться, а может быть и падать.

Если рисунок выступает и не сильно изношен, то ходить удобно, обувь надежно фиксирует своим рисунком (протектором) положение ноги человека на дороге. А если ваша обувь имеет рельефную горную подошву, то вообще никаких проблем нет.

То же самое относится и к рисунку протектора автомобильной шины. При сильном износе протектора шин автомобиль начинает значительно хуже “цепляться” за дорогу и легче скользить по ней.

Требования к протектору шин прицепа такие же, как и к шинам автомобиля-тягача.

5.2. Шины имеют внешние повреждения (пробои, порезы, разрывы), обнажающие корд, а также расслоение каркаса, отслоение протектора и боковины.

Вы познакомились с устройством шины и должны понимать всю опасность возможных последствий при незначительных с виду “внешних повреждениях”, и тем более при повреждении основы покрышки – корда.

Давление воздуха в шине большое, приблизительно 1,8–2,2 кг/см². Самая опасная неприятность, которая может случиться при движении на поврежденной шине – это мгновенный выход воздуха из шины (“взрыв” шины).

В этом случае автомобиль внезапно отклоняется в сторону вышедшего из строя колеса.

Особенно опасен “взрыв” переднего колеса, при котором машина сворачивает в сторону резким прыжком! Требуется немало усилий, чтобы удержать автомобиль на дороге, снизить скорость и остановиться.

Неопытный водитель при этом обычно пугается и теряется, в результате чего автомобиль может вылететь на обочину дороги (при “взрыве” правого колеса) или на полосу встречного движения (при “взрыве” левого колеса).

Когда “взрывается” заднее колесо тяжелых последствий, как правило, не наступает. Лишившись одного из задних колес, автомобиль не “прыгает” в сторону, а лишь активно “хочет” уйти с дороги, и водителям обычно удается вернуть его на место.

Важно

Для любого водителя, так же как и для пешехода, абсолютно понятно, что если его обувь износилась и прохудилась, то ее надо менять на новую. Иначе можно простудиться и заработать насморк.

С “обувью” для машины то же самое! Изношенные и поврежденные шины надо менять. В противном случае, последствия могут быть намного серьезнее и страшнее насморка.

5.3. Отсутствует болт (гайка) крепления или имеются трещины диска и ободьев колес, имеются видимые нарушения формы и размеров крепежных отверстий.

Комментировать отсутствие одного или нескольких болтов крепления колес, а также слабую их затяжку, не очень хочется.

Вершиной преступной беспечности водителя является ситуация, когда он теряет колесо при движении автомобиля.

Если вы думаете, что такого не бывает, то ошибаетесь, спросите у “бывалых” водителей.

Начало “болтания” колеса при движении автомобиля может почувствовать любой водитель и даже пассажир. Определив, какое из колес ненадежно закреплено, необходимо сразу же устранить неисправность. Учтите, оторвавшееся и укатившееся на полкилометра колесо может натворить немало бед!

Трещины диска колеса приводят к тому, что колесо уже не “убегает” от автомобиля, а остается на дороге грудой железа вперемешку с резиной. Во избежание такой “перспективы” необходимо контролировать состояние дисков колес и незамедлительно менять поврежденные диски на новые.

Замятые и деформированные диски колес создают сильные вибрации, которые при движении машины передаются на рулевое колесо и выводят из строя не только элементы рулевого управления и подвески колес, но и детали других узлов автомобиля.

Совет

Неисправности ходовой части автомобиля по степени тяжести последствий сравнимы, пожалуй, с отказом тормозов или рулевого управления, при этом могут пострадать абсолютно посторонние люди. Поэтому в вопросе контроля состояния узлов и деталей ходовой части автомобиля следует быть особо внимательным и предупредительным.

5.4. Шины по размеру или допустимой нагрузке не соответствуют модели транспортного средства.

Пешеходам не приходит в голову носить обувь на два-три размера больше или меньше своего, поскольку в такой обуви совершенно невозможно передвигаться. В то же время, некоторые водители пытаются “обуть” свою машину в неподходящую “обувь”, да еще потом, после аварии на повороте дороги, спрашивают: “А чего это она (покрышка), соскочила, а?”

Для каждого автомобиля выпускаются соответствующие шины. Во времена всеобщего дефицита трудно было найти любую шину. Сейчас это сделать совсем не сложно.

В продаже есть огромный ассортимент отечественных и импортных шин (позволяли бы только средства). При покупке новых шин для своей машины обращайте внимание не только на их размер, но и на другие параметры.

Шины должны соответствовать модели именно вашего автомобиля.

С допустимой нагрузкой проблем обычно не бывает, так как запас прочности современных шин очень большой. Но, найдя на чердаке завалявшуюся покрышку, сначала стоит уточнить, подходит ли она по допустимой нагрузке к вашему двухтонному джипу.

5.5. На одну ось транспортных средств установлены шины различных размеров, конструкций (радиальной, диагональной, камерной, бескамерной), моделей, с различными рисунками протектора, ошипованные и неошипованные, морозостойкие и не морозостойкие, новые и восстановленные.

Опять вернемся к нашей обуви. Если на одну ногу надеть ботинок, не соответствующий тому, что надет на другую ногу, то передвигаться будет, мягко говоря, неудобно как по снегу, так и по паркету.

Эффект, возникающий при этом, можно ощутить, надев на одну ногу туфлю на высоком каблуке и кожаной подошве, а на другую без каблука и на рифленой резиновой подошве. Представить ваше состояние во время прогулки, а также реакцию окружающих, не сложно.

Когда дело касается безопасности – шутки в сторону! На одной оси автомобиля должны быть установлены обе диагональные или обе радиальные покрышки.

В противном случае, из-за разницы в характеристиках диагональных и радиальных шин, при движении машину обязательно будет “уводить”, а при интенсивном или экстренном торможении вам будет гарантирован занос автомобиля.

Это связано с тем, что, в то время как диагональная шина “стоит колом” на дороге, радиальная “распластывается” по асфальту. Соответственно, у колес справа и слева будет различный коэффициент сцепления с дорогой, что неминуемо приведет к уводу автомобиля в сторону при движении и к его заносу при торможении.

Обратите внимание

Рисунок протектора шин на одной оси автомобиля тоже должен быть одинаковым, иначе опять не избежать “танцев” на дороге. Ваш автомобиль не будет двигаться по заданной траектории, что особенно опасно в условиях интенсивного движения и на скользкой дороге.

На паре передних колес автомобиля допускается иметь рисунок протектора, отличающийся от пары задних. Но в этом случае неудобно пользоваться запасным колесом. При проколе одного из колес вы будете вынуждены или нарушить закон, или возить с собой два запасных колеса, по одному для каждой пары.

Все вышеизложенное относится также и к колесам прицепа. Если у вас встал вопрос о замене покрышек на прицепе к своей машине, то не имеет смысла покупать комплект шин другого типа или с рисунком протектора, отличным от колес самого автомобиля. Лучше, если шины тягача и прицепа будут взаимозаменяемы, так удобнее и дешевле.

Источник: http://blog.auto-sklad.com/2011/09/4.html

Устройство ходовой части автомобиля

Совокупность узлов и агрегатов транспортного средства, обеспечивающая его передвижение, называют ходовой частью. Главными компонентами ходовой части являются передняя и задняя подвески и колеса.

Кроме того, в ходовую часть автомобиля входят несколько дополнительных устройств: упругие и демпфирующие элементы, направляющие, стабилизаторы поперечной устойчивости, шины и опоры колес.

Принципиальная схема ходовой части автомобиля выглядит следующим образом.

Схема ходовой части авто

Для придания нашей статье большей практической ценности мы рассмотрим конструктивное исполнение ходовой части на примере одного из наиболее популярных у отечественных автолюбителей автомобиля – «ВАЗ 2109».

Передний мост

Передний мост «девятки» имеет подвеску телескопического типа, оснащенную витыми пружинами и гидравлическими амортизаторами. Поперечный рычаг – нижнего исполнения, оборудован растяжками и стабилизаторами поперечной устойчивости.

В силу применения на данной модели автомобиля переднеприводной схемы, техническая сложность переднего моста, как одного из основных элементов ходовой части, достаточно велика, несмотря на сравнительно малое количество узлов, составляющих конструкцию. Он состоит из:

  • Стойки с амортизаторами.
  • Поперечного рычага.
  • Поворотного кулака.
  • Системы растяжек.
  • Узлов крепления к кузову (трансмиссии).

Задний мост

Конструкция заднего моста значительно проще, поскольку в нем отсутствуют элементы, связанные с трансмиссией (за исключением автомобилей с задним приводом).

Кроме того, на задний мост приходится меньшая по величине нагрузка, нежели на переднюю часть ходовой.

Сравнительно мягкий режим эксплуатации позволил разработчикам существенно упростить, как принципиальную схему данного узла, так и его конструктивное исполнение.

Задний мост «ВАЗ 2109» состоит из следующих элементов:

  • Центральной балки.
  • Гидравлических амортизаторов и пары пружин.
  • Продольных рычагов.
  • Кронштейны, фиксирующие мост на лонжероне автомобиля.
  • Фланцы, осуществляющие крепление колес.

Как следует из названия, центральная балка служит основным элементом заднего моста. Она является совокупностью трех отдельных деталей (соединителя и двух продольных рычагов), связанных посредством сварочных швов с использованием усилительных накладок. К кронштейнам, приваренным на рычагах, монтируются амортизаторы и фланцы полуосей колес.

Ремонт ходовой части автомобиля

Важность функций, выполняемых элементами ходовой части любого автомобиля, предполагает ее своевременное техническое обслуживание и ремонт. Но необходимость выполнения ремонтно-восстановительных работ, а также их объем, и уровень сложности определяются в процессе диагностики ее состояния.

Итак, рассмотрим главные признаки нарушения работоспособности ходовой части и симптомы наиболее распространенных повреждений ее элементов:

  • Подтекание специальных технических жидкостей в районе расположения элементов ходовой системы. Главными причинами возникновения данного дефекта становятся повышенный износ сальника или зеркала штока гидравлического амортизатора.
  • Возникновение посторонних стуков во время движения, нарушение управляемости автомобиля, или «рыскание». Как правило, этот симптом – яркое свидетельство износа и, следовательно, ослабление узлов крепления.
  • Нарушение работоспособности подвески, выражающееся в недостаточном сопротивлении цилиндров амортизаторов прикладываемому к ним усилию. Причины данного явления достаточно разнообразны: недопустимый уровень износа элементов амортизатора (сальников, штока, фторопластовой втулки), неисправность клапанного механизма, малое количество технической жидкости.
  • Возникновение жестких ударов «пробой», ощущаемых на рулевом колесе, при эксплуатации автомобиля на имеющем неровности дорожном полотне. Симптом характерен для пружин, утративших вследствие «усталости» металла необходимую упругость. Кроме того, подобная картина появляется при некорректной работе амортизаторов.

Резюмируя вышесказанное, конкретизируем несколько основных правил, помогающих избежать серьезных материальных затрат на ремонт ходовой части автомобиля:

  • Исповедовать неагрессивный стиль вождения.
  • Бережно эксплуатировать транспортное средство, особенно, в условиях бездорожья.
  • Своевременно и в полном объеме проводить рекомендуемые производителем работы по техническому обслуживанию автомобиля и необходимые диагностические и ремонтные мероприятия.

Источник: http://VipWash.ru/podveska/ustroistvo-khodovoi-chasti-avtomobilya

Назначение и общее устройство ходовой части автомобиля

Ходовая часть автомобиля включает в себя раму, подвеску, задние и передние мосты, колеса и шины – все агрегаты, так или иначе связанные с рамой или несущей частью кузова.

С помощью деталей и механизмов, составляющих ходовую часть автомобиля, его колеса связываются с кузовом, при этом гасятся возникающие в процессе езды колебания, что обеспечивает комфортность поездки. Смысл такого крепления заключается в том, чтобы кузов машины во время езды мог перемещаться относительно колес.

При этом устраняются вертикальные, поперечно-угловые и иные колебания и обеспечивается мягкость и плавность хода автомобиля. Существует два вида автомобильных подвесок: зависимая и независимая. В большинстве современных машин используется независимая подвеска, поскольку она обеспечивает больший комфорт и безопасность езды.

На автомобиле с зависимой подвеской колеса, расположенные на одной оси, связаны между собой жесткой негнущейся балкой.

Когда одно из колес наезжает на какую-либо неровность и по этой причине наклоняется под определенным углом, связанное с ним колесо вынужденно наклоняется на такой же угол. Каждая подвеска включает в себя упругие элементы, называемые рессорами.

Их главной задачей является смягчение колебаний и ударов, передающихся кузову автомобиля. На современных автомобилях используется два типа рессор: пружинные и пластинчатые.

Внешне пружинная рессора представляет собой мощную пружину с высокой степенью сопротивляемости. Устройство пластинчатой рессоры сложнее: она состоит из нескольких рядов продольных металлических пластин. Они наложены друг на друга таким образом, что внизу располагается длинная пластина, на ней — покороче, затем — еще короче и сверху — самая короткая пластина.

Данная конструкция, выполненная из крепкого металла, обеспечивает, с одной стороны, мощное сопротивление, а с другой — необходимую упругость.

Важно

Кроме того, подвеска автомобиля включает в себя гасящие элементы — амортизаторы, задача которых состоит в гашении колебания и раскачивания кузова за счет сопротивления, возникающего при перетекании жидкости через калиброванные отверстия из одной емкости в другую и обратно.

В некоторых видах амортизаторов вместо жидкости применяется газ. Соответственно, амортизаторы бывают гидравлическими или газовыми. Амортизатор устанавливается между кузовом автомобиля и колесной осью (балкой).

Его элементами являются: верхняя и нижняя проушина — предназначены для крепления амортизатора соответственно к кузову и колесной оси; защитный кожух — накрывает верхнюю часть амортизатора; •шток; •цилиндр; •поршень с клапанами.

В состав подвески автомобиля также входит стабилизатор поперечной устойчивости.

Назначение этого устройства — уменьшение наклона автомобиля при движении на поворотах, а также повышение его устойчивости и управляемости.

Когда автомобиль выполняет поворот, его кузов с внутренней стороны поворота приподнимается над поверхностью дороги, а с внешней — наоборот, сближается к ней, что создает опасность опрокидывания.

Этому препятствует стабилизатор, который, прижавшись к поверхности вместе с автомобилем с одной его стороны, одновременно прижимает другую сторону.

Если одно из колес автомобиля наезжает на неровность, то стабилизатор стремится вернуть его в первоначальное положение.

Однако от последствий лихачества не спасет ни один стабилизатор: подтверждением этому являются частые случаи опрокидывания автомобилей.

2) Подвеска: назначение, типы, основные устройства, классификация по различным признакам.

Совет

Подвескойназывается совокупность устройств, осуществляющих упругую связь колес с несущей системой автомобиля (рамой или кузовом).

Подвеска служит для обеспечения плавности хода автомобиля и повышения безопасности его движения.

Плавность хода – свойство автомобиля защищать перевозимых людей и грузы от воздействия неровностей дороги. Смягчая толчки и удары от дорожных неровностей, подвеска обеспечивает возможность движения автомобиля без дискомфорта и быстрой утомляемости людей и повреждения грузов.

Подвеска повышает безопасность движения автомобиля, обеспечивая постоянный контакт колес с дорогой и исключая их отрыв от нее.

Подвеска разделяет все массы автомобиля на две части – подрессоренные и неподрессоренные.

Подрессоренные – части, опирающиеся на подвеску: кузов, рама и закрепленные на них механизмы.

Неподрессоренные – части, опирающиеся на дорогу: мосты, колеса, тормозные механизмы.

При движении по неровной дороге подрессоренные части автомобиля колеблются с низкой частотой, а неподрессоренные – с высокой частотой.

Подвеска автомобиля состоит из четырех основных устройств – направляющего, упругого, гасящего и стабилизирующего.

Направляющее устройство подвески направляет движение колеса и определяет характер его перемещения относительно кузова и дороги. Направляющее устройство передает продольные и поперечные силы и их моменты между колесом и кузовом автомобиля.

Упругое устройство подвески смягчает толчки и удары, передаваемые от колеса на кузов автомобиля при наезде на дорожные неровности. Упругое устройство исключает копирование кузовом неровностей дороги и улучшает плавность хода автомобиля.

Гасящее устройство подвески уменьшает колебания кузова и колес автомобиля, возникающие при движении по неровностям дороги и приводит к их затуханию. Гасящее устройство превраща­ет механическую энергию колебаний в тепловую энергию с последующим ее рассеиванием в окружающую среду.

Стабилизирующее устройство подвески уменьшает боковой крен и поперечные угловые колебания кузова автомобиля.

Подвеска обеспечивает движение автомобиля, и ее работа осу­ществляется следующим образом. Крутящий момент, передаваемый от двигателя на ведущие колеса, создает между колесом и дорогой тяговую силу, которая приводит к возникновению на ведущем мосту толкающей силых. Толкающая сила через направляющее устройство подвески передается на кузов автомобиля и приводит его в движение.

При движении по неровностям дороги колесо перемещается в вертикальной плоскости. Упругое устройство подвески деформируется, а кузов и колеса совершают колебания, гасит которые амортизатор. Корпус амортизатора, заполненный амортизаторной жидкостью, прикреплен к балке моста. В корпусе находится поршень с отверстиями и клапанами, шток которого связан с кузовом автомобиля.

В процессе колебаний кузова и колес поршень совершает возвратно-поступательное движение. При ходе сжатия (колесо и кузов сближаются) амортизаторная жидкость из полости под поршнем вытесняется в полость над поршнем, а при ходе отдачи (колесо и кузов расходятся) перетекает в обратном направлении.

Обратите внимание

При этом жидкость проходит через отверстия в поршне, прикрываемые клапанами, испытывает сопротивление, и в результате жидкостного трения обеспечивается гашение колебаний кузова и колес автомобиля.

Боковой крен и поперечные угловые колебания кузова автомобиля уменьшает стабилизатор поперечной устойчивости, который представляет собой специальное упругое устройство, устанавливаемое поперек автомобиля. Средней частью стабилизатор связан с кузовом, а концами с рычагами подвески.

При боковых кренах и поперечных угловых колебаниях кузова концы стабилизатора перемещаются в разные стороны: один опускается, а другой поднимается. Вследствие этого средняя часть стабилизатора закручивается, препятствуя тем самым крену и поперечным угловым колебаниям кузова автомобиля. В то же время стабилизатор не препятствует вертикальным и продольным угловым колебаниям кузова, при которых он свободно поворачивается в своих опорах.

На автомобилях в зависимости от их класса и назначения применяют различные типы подвесок.

подвески
по направляющему устройствупо упругому устройствупо гасящему устройствупо стабилизирующему устройству
зависимыерессорныес амортизаторамисо стабилизатором
пружинные
торсионные
независимыепневматическиебез амортизаторовбез стабилизатора
гидропневматические
комбинированные

По направляющему устройству все подвески разделяются на два основных типа – зависимые и независимые.

Зависимой называется подвеска, при которой колеса одного моста связаны между собой жесткой балкой, вследствие чего перемещение одного из колес вызывает перемещение другого колеса. На легковых автомобилях зависимые подвески применяются обычно для задних колес. Они просты по конструкции и в обслуживании, имеют малую стоимость.

Независимой называется подвеска, при которой колеса одного моста не имеют между собой непосредственной связи, подвешены независимо друг от друга и перемещение одного колеса не вызывает перемещения другого колеса.

По направлению движения колес относительно дороги и кузова автомобиля независимые подвески могут быть с перемещением колес в поперечной, продольной и одновременно в продольной и поперечной плоскостях.

Независимые подвески в легковых автомобилях применяются для передних и задних колес. Эти подвески обеспечивают более высокую плавность хода, чем зависимые подвески, но сложнее по конструкции, при обслуживании и более дорогостоящие.

Тип подвески автомобиля также определяет и упругое устрой­ство, которое может быть выполнено в виде листовой рессоры, спиральной пружины, торсиона и пневмобаллона.

При этом упругость подвески обеспечивается за счет упругих свойств металла, из которого изготовлены рессоры, пружины и торсионы, и сжатия воздуха.

В зависимости от применяемого упругого устройства подвески называются рессорными, пружинными, торсионными, пневматическими, гидропневматическими и комбинированными.

Рессорные подвески в качестве упругого устройства имеют листовые рессоры. Рессора состоит из собранных вместе отдельных листов выгнутой формы. Стальные листы имеют обычно прямоугольное сечение, одинаковую ширину и различную длину. Кривизна листов неодинакова и зависит от их длины.

Она увеличивается с умень­шением длины листов, что необходимо для плотного прилегания их друг к другу в собранной рессоре. Вследствие различной кри­визны листов также обеспечивается разгрузка листа рессоры.Взаимное положение листов в собранной рессоре обычно обеспечивается стяжным центровым болтом.

Важно

Кроме того, листы скреплены хомутами, которые исключают боковой сдвиг одного листа относительно другого и передают нагрузку от листа (разгружают его) на другие листы при обратном прогибе рессоры. Лист, имеющий наибольшую длину, называется коренным. Часто он имеет и наибольшую толщину. С помощью коренного листа концы рессоры крепят к раме или кузову автомобиля.

От способа крепления рессоры зависит форма концов коренного листа, которые в легковых автомобилях делаются загнутыми в виде ушков.

При сборке рессоры ее листы смазывают графитовой смазкой, которая предохраняет их от коррозии и уменьшает трение между ними.

В рессорах легковых автомобилей для уменьшения трения между листами по всей длине или на концах листов часто устанавливают специальные прокладки из неметаллических антифрикционных материалов (пластмассы, фанеры, фибры и т.п.).

Основным преимуществом листовых рессор является их способность выполнять одновременно функции упругого, направляющего, гасящего и стабилизирующего устройств подвески.

Листовые рессоры способствуют гашению колебаний кузова и колес автомобиля. Кроме того, они просты в изготовлении и лег­ко доступны для ремонта в эксплуатации.

По сравнению с упруги­ми устройствами других типов листовые рессоры имеют увели­ченную массу, менее долговечны, обладают сухим трением, ухудшают плавность хода авто­мобиля и требуют ухода (смазывания) в процессе эксплуатации.

Листовые рессоры получили наибольшее применение в зависимых подвесках. Обычно их располагают вдоль автомобиля. Концы рессоры шарнирно соединяют с рамой или кузовом автомобиля. Передний конец закрепляют с помощью пальца, а задний – чаще всего подвижной серьгой.

При таком соединении концов рессоры ее длина может изменяться во время движения автомобиля. Для крепления концов рессоры применяют шарниры различных типов.

Пружинные подвески в качестве упругого устройства имеют спиральные (витые) цилиндрические пружины. Пружины изготавливают из стального прутка круглого сечения.

Совет

В подвеске витые пружины воспринимают только вертикальные нагрузки и не могут передавать продольные и поперечные усилия и их моменты от колес на раму и кузов автомобиля. Поэтому при их установке требуется применять направляющие устройства.

При использовании витых пружин также необходимы гасящие устройства, так как в пружинах отсутствует трение. По сравнению с листовыми рессорами спиральные пружины имеют меньшую массу, более долговечны, просты в изготовлении и не требуют технического обслуживания.

Спиральные пружины в качестве основного упругого элемента применяются главным образом в независимых подвесках и значи­тельно реже в зависимых. Их обычно устанавливают вертикально на нижние рычаги подвески.

Торсионные подвески в качестве упругого устройства имеют торсионы. Торсион представляет собой стальной упругий стержень, работающий на скручивание. Он может быть сплошным круглого сечения, а также составным – из круглых стержней или прямоугольных пластин.

На концах торсиона имеются головки (утолщения) с нарезанными шлицами или выполненные в форме многогранника (шестигранные и т.д.). С помощью головок торсион одним концом крепится к раме или кузову автомобиля, а другим к рычагам подвески. Упругость связи колеса с рамой обеспечивается вследствие скручивания торсиона.

Торсионы, как и пружины, требуют применения направляющих и гасящих устройств. По сравнению с листовыми рессорами торсионы обладают теми же преимуществами, что и спиральные пружины. Однако по сравнению со спиральными пружинами торсионы менее долговечны. Торсионы наиболее распространены в независимых подвесках.

На автомобиле торсионы могут быть расположены как продольно, так и поперечно.

Пневматические подвески в качестве упругого устройства имеют пневматические баллоны различной формы. Упругие свойства в таких подвесках обеспечиваются за счет сжатия воздуха. Наибольшее применение в пневматических подвесках получили двойные (двухсекционные) круглые баллоны.

Двойной круглый баллонсостоит из эластичной оболочки, опоясывающего или разделительного кольца и прижимных колецс болтами. Оболочка баллона резинокордовая, обычно двухслойная. Корд оболочки капроновый или нейлоновый. Внутренняя поверхность оболочки покрыта воздухонепроницаемым слоем резины, а наружная – маслобензостойкой резиной.

Для упрочнения бортов оболочки внутри их заделана металлическая проволока, как у покрышки пневматической шины. Опоясывающее кольцо служит для разделения секций баллона и позволяет уменьшить его диаметр. Прижимные кольцас болтами предназначены для крепления баллона.

Двойные круглые баллоны применяют в подвесках автобусов, грузовых автомобилей, прицепов и полуприцепов. Обычно баллоны располагают вертикально в количестве от двух (передние подвески) до четырех (задние подвески).

Резиновые упругие элементы широко применяют в подвесках современных автомобилей в виде дополнительных упругих устройств, которые называются ограничителями или буферами. Часто внутрь буферов вулканизируют металлическую арматуру, которая повышает их долговечность и служит для крепления буферов.

Обратите внимание

Буфера подразделяются на буфера сжатия и отдачи. Первые ограничивают ход колес вверх, вторые – вниз. При этом буфера сжатия ограничивают деформацию упругого устройства подвески и увеличивают его жесткость. Буфера сжатия и отдачи совместно применяют обычно в независимых подвесках.

В зависимых подвесках используют главным образом буфера сжатия.

Требования к подвеске. Амортизаторы, типы, классификация.

Источник: https://mykonspekts.ru/2-74216.html

Устройство ходовой части

Устройство ходовой части – это раздел в котором вы найдете информацию о подвеске автомобиля, кузове, раме, колесах, балках мостов. Устройство подвески, схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески.

Ходовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Для того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески, колеса и шины.

Ходовая часть автомобиля  состоит из следующих основных элементов:

1. Рамы

2. Балок мостов

3. Передней и задней подвески колес

4. Колес (диски, шины)

Типы подвесок автомобиля:

Подвеска Макферсон

Устройство подвески Макферсон – Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

Независимая подвеска

Независимой подвеска называется, потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Конструкция современной подвески.

 Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении.

Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

Устройство балансирной подвески – балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме.

  Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых  расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах.

Балансирная подвеска бывает двух типов: зависимой и независимой. Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля – это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ – раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает  передачу толкающих и скручивающих усилий.

– Устройство задней подвески автомобиля

– Устройство балансирной подвески

– Зависимые подвески

– Задняя подвеска трехосного автомобиля

Элементы ходовой части автомобиля:

– Управляемый мост – управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста.

Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота.

Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

– Упругие элементы подвески машины – упругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

– Конструкция листовых рессор

– Пружины

– Упругие пневматические элементы

– Упругие гидропневматические элементы

– Упругие резиновые элементы

– Направляющее устройство

– Рычаги направляющих устройств

– Гасители колебаний

– Строение амортизатора

– Устройство телескопической стойки

– Однотрубный амортизатор

– Устройство стабилизатора поперечной устойчивости

– Конструкция автомобильных шин

– Камеры

– Строение вентиля

– Ободная лента шины

– Устройство бескамерных шин

– Устройство шин и колес

Источник: http://www.AutoEzda.com/hodovaja

Ходовая часть автомобиля

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины.

Ходовая часть состоит из: – передней и задней подвески колес, – колес и шин.

Подвеска колес автомобиля.

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля. Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом.

Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках.

Важно

В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины – «железные» и выполнены с определенным запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова.

А правильнее сказать – кузов имеет возможность перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска – это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска – это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение.

При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным.

Автомобиль с независимой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса).

В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается.

Совет

Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов.

Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть: шины основные упругие элементы дополнительные упругие элементы направляющие устройства подвесок демпфирующие элементы.

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги.

Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой.

В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса.

Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и вибраций от соприкосновения металлических деталей.

Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески.

Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Обратите внимание

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова.

Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну.

Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз.

Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли.

Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Источник: http://unspeople.ru/content/avto-i-moto-soveti/498-hodovaya-chastj-avtomobilya.html

Ходовая часть автомобиля. Устройство ходовой части автомобиля

Как вы, наверное, знаете, ходовая часть автомобиля представляет собой одну из невероятно важных систем в конструкции каждого современного автотранспортного средства и имеет достаточно сложное устройство. Именно на нее приходится наибольший уровень нагрузки при эксплуатации автомобиля. По этой причине диагностика состояния данной части машины является невероятно важным для полностью безопасного движения авто на дороге, а также высоконадежной управляемости автотранспортом и комфортного пребывания в оном во время передвижения. Поэтому так важно разбираться в устройстве ходовой, чтобы своевременно сдать авто на диагностику.



Подробное устройство ходовой части автомобиля

Ходовая часть представляет собой связующий механизм, который начинается от колес автомобиля и продолжается до кузова автотранспортного средства. Именно она принимает на себя каждую вмятину либо выпуклость дорожного полотна. Благодаря данному узлу автомобилист может совершенно не ощущать наездов либо попаданий на небольшие неровности на дороге. И чтобы при передвижении на своем автотранспорте водитель и пассажиры чувствовали себя максимально комфортно и полностью безопасно, необходимо периодически проводить проверку состояния всех элементов этой автомобильной системы, то есть пользоваться услугами профессиональной диагностики, которую проводят специализированные автосервисы города Николаева. Ходовая часть авто должна проверять не реже чем раз в двенадцать месяцев.

Устройство ходовой части каждого современного авто включает такие составляющие:

  • Колеса;

  • Мост;

  • Рама;

  • Подвеска.

Разумеется, составляющими этого узла могут быть и иные элементы, однако вышеуказанные детали играют главную роль в обеспечении комфортного и несложного управления автотранспортом. Каждый из данных компонентов выполняет конкретную функцию, однако их задачей является минимизирование вибрации, а также тряски автотранспортного средства при передвижении. Таково устройство ходовой части авто.



Рама

Данные компоненты являются основой всего механизма, потому что к ним прикрепляются главные составляющие подвески авто. Рама – это тот непосредственный компонент, который участвует в формировании ходовой. Обычно слово «рама» не используется относительно легковушек, лишь относительно грузовиков. Для легковых автомобилей обычно употребляется слово «кузов». К нему как раз и прикрепляются все остальные элементы ходовой. Они подсоединяются к каркасу.

Чтобы кузов хорошо переносил сложности отечественных дорожных полотен, некоторые его части должны производиться из высокопрочного металла. На остальных частях, в качестве обшивки нередко используют профильный лист, потому что этот материал отличается стойкостью к коррозийным проявлениям. Но независимо от материала, из которого изготовлен кузов, необходимо своевременно проходить диагностику ходовой части авто.



Подвеска и мост

Что касается подвески, то именно она позволяет водителю комфортнее переносить все выпуклости и впадины дорожного покрытия. Она смягчает колебания, которые появляются из-за неровностей на дороге, благодаря избеганию жесткого сцепления между автошинами и кузовной частью.

Мост служит опорой для остова автотранспортного средства. Мост может прикрепляться к раме авто (на грузовиках) либо к кузову (на легковушках).



Эксплуатация колес

Закачивая обзор устройства ходовой, необходимо сказать, что именно колеса страдают в первую очередь из-за плохих дорог. Также срок их эксплуатации и дополнительных деталей зависит от вашей манеры вождения. Чтобы сохранить колеса и другие части такой системы как ходовая автомобиля максимально долго, необходимо своевременно проходить диагностику в профессиональных автосервисах.

Таким образом, теперь вы знаете устройство ходовой и сможете более оперативно ориентироваться в том, какая деталь нуждается в диагностике либо ремонте.

«Общее устройство ходовой части автомобиля»

Государственное бюджетное образовательное учреждение

среднего профессионального образования

«Выксунский металлургический колледж»

Конспект урока по дисциплине: устройство автомобилей
для учащихся СПО (НПО)

«Общее устройство ходовой части автомобиля»

подготовил

преподаватель специальных дисциплин

Елин Виталий Валерьевич

г. Выкса
2015 г.

«Общее устройство ходовой части автомобиля»

Ходовая часть является основой вceгo автомобиля. На ней крепятся aгpe­гaты всех остальных систем. Ходовая часть определяет и внешний вид автомобиля, и eгo функциональную принадлежность.

К ходовой части относятся:

Рама или кузов автомобиля

Это основная несущая система автомобиля.

На раме и кузове автомобиля располагаются все остальные узлы и arperaты. Они «держат», или «несут», все остальное. Поэтому и появи­лось название «несущие системы», которое прочно потом закрепилось за рамами и кузовами. Отсюда появились и названия конструкций кузовов автомобиля ­ paм­ные и безрамные. Грузовые автомобили практически все имеют рамную конструкцию.

На раме устанавливаются:

* двигатель.

* коробка передач

* подвески колес,

* кабина водителя

* грузовая платформа.

Легковые автомобили и автобусы мoгyт иметь как рамную, так и безрамную конструкцию. Их конструкция аналогична грузовым автомобилям, только все aгpeгaты сверху «накрываются» кузовом, который в свою очередь также кpe­пится к раме. Безрамный, или несущий, кузов автомобиля не имеет рамы. Ее роль выполняют облегченные силовые элементы, которые конструкторы изначально спроектировали в днище кузова.

Рамная конструкция кузова

Рама должна быть прочной и стойко выдерживать не только вес вceгo, что к ней крепится, но и вес водителя, пассажиров, а главное ­ вес перевозимого груза. Чем больше автомобиль ­ тем он тяжелее и способен взять больше груза. Рама состоит из двух длинных продольных лонжеронов и нескольких поперечин. Части рамы соединяют между собой специальными болтами или заклепками. Причем в основном применяют заклепки. Затяжка гaeк болтов может со временем ослаб­нуть, или они сами могyт разболтаться в отверстиях. С заклепками этого не проис­ходит, поэтому их также используют при сборке корпусов самолетов и кораблей. Для крепления на раме различных aгpeгaтoв к ней присоединены кронштейны.

Несущие кузова автомобилей

В них также имеется и рама и прочный каркас кузова. Это связано с тем, что их работа близка и к автобусной, и к грузовой. Они перевозят людей и грузы. В не больших количествах. Все детали каркаса скрыты под панелями кузова ­ крышей и крыльями. Все aв­томобильные кузова изготовлены согласно строгой классификации.

Примеры автомобильных кузовов:

Самый распространенный ­ это «седан». Если легковой автомобиль иноrда должен перевозить не только людей, но и большое количество rруза, то удобнее кузов «хэтчбек» или комби.

Если приходится перевозить еще большее количество груза или пюдей, то это удобнее делать в кузове «универсал». В отличие от «хэтчбека» задняя часть кузова у нeгo более «угловатая».

Подвеска

Назначение подвески можно понять из ее названия: «подвешивать» колеса к кузо­ву или раме автомобиля. Подвеска колес предназначена для смягчения и гашения колебаний, передавае­мых от неровностей дороги на кузов автомобиля.

Любая автомобильная подвеска состоит из трех элементов:

Упругий элемент служит опорой для кузова и исключает жесткую связь между ним и направляющим элементом. Основные виды упругих элементов автомобильных подвесок изображены на рисунке .

В зависимости от требуемых свойств и назначения автомобиля их вид разный. Грузовой автомобиль перевозит тяжелые грузы. Следовательно, на eгo подве­ску сверху давит большая сила. В этом случае обычно применяют рессоры.

Масса перевозимого груза легкового автомобиля не велика поэтому в в качестве упругого элемента используют пружины, они более мягкие, чем рессоры. Автомобиль с пружинной подвеской движется плавнее, и его меньше трясет.

Так же существуют еще пневмобаллоны они применяются на грузовиках и автобусах. Он представляет собой полость из прочной резины, внутрь которой закачан воздух.

Гасящий [демпфирующий] элемент- служит для уменьшения колебаний колеса, Им в подвеске является амортизатор.

Ha­правляющий элемент- служит для строгой ориентации колеса, представляет собой несколько рычагов, которые co­единены между собой. Причем соединение это не жестко, а с помощью шарниров.

По конструкции подвеска может быть зависимой или независимой. В зависимой подвеске оба колеса связаны между собой. Тоесть если одно колесо наехало на бугорок, то за счет жесткой оси перемещается и другое колесо. В независимой подвеске каждое колесо перемещается не зависимо от другого. Независимая подвеска сложнее по конструкции, но она обеспечивает более комфортные условия в салоне автомобиля, а также постоянный контакт ко­леса с дорогой.

Колеса

Самый простой на вид узел автомобиля ­ колесо на самом деле несет на себе много важных функций. Колеса, принимая крутящий момент от полуосей и вращаясь, обеспечивают движение автомобиля по дороге. Также они смягчают удары и толчки от нepовностей. Как уже я упоминал выше, от них зависят тоp­можение, разгон и безопасность движения aвтомобиля.

Колесо состоит из диска и шины. Диск крепится к ступице, которой заканчивается полуось. На нeгo надевается шина. Если внутри шины имеется камера, накачанная воздухом, то мы имеем дело с камерными­ ми шинами. Если воздух находится прямо внутри по­ крышки, то шина называется бескамерная.

Список использованной литературы

  1. Бескаравайный М.И. Устройство автомобиля. Просто и понятно для всех .Справочное издание. — М.: Эксмо, 2008.

  2. В.П. Передерий. Устройство автомобиля. Форум. 2009


Использованные материалы и Интернет-ресурсы

  1. Комплект учебно-наглядных пособий по устройству автомобилей

  2. . http://steer.ru/

«Источник заимствования рисунков»- Бескаравайный М.И. Устройство автомобиля. Просто и понятно для всех.

Устройство ходовой части автомобиля ВАЗ 2109

1. УСТРОЙСТВО ХОДОВОЙ ЧАСТИ АВТОМОБИЛЯ ВАЗ 2109

Ходовая часть автомобиля ВАЗ 2109 состоит
из передней и задней подвески
1-верхняя опора амортизатора
2-опорная чашка пружины (верхняя)
3-буфер хода сжатия
4-опора буфера сжатия
5-пружина
6-опорная чашка пружины (нижняя)
7-шарнир рулевой тяги (шаровой)
8-поворотный рычаг
9-стойка (амортизатор)
10-шайба эксцентриковая
11-регулировочный болт
12-кронштейн амортизатора
13-поворотный кулак
14-защитный кожух тормозного диска
15-тормозной диск
16-стопорные кольца
17-колпачок ступицы
18-шлицевой хвостовик корпуса шарнира привода колеса
(наружного)
19-направляющий штифт
20-подшипник ступицы
21-шаровый шарнир рычага подвески
22-рычаг подвески
23-регулировочная шайба
24-амортизатор (стойка) стабилизатора поперечной
устойчивости
25-штанга стабилизатора поперечной устойчивости
26-подушка штанги
27-кронштейн фиксации штанги
28-кронштейн кузова для фиксации рычага подвески
29-растяжка рычага
30-кронштейн фиксации растяжки
Устройство передней подвески
2-опорная чашка пружины (верхняя)
33-шток амортизатора
34-корпус верхней опоры стойки
(наружный)
35-корпус верхней опоры амортизатора
(внутренний)
36-опорный подшипник
37-резиновый компонент верхней опоры
22-рычаг подвески
28-кронштейн кузова для фиксации
рычага подвески
31-втулка шарнира рычага подвески
(резиновая)
32-втулка шарнира рычага подвески
(распорная)
25-штанга стабилизатора
поперечной
устойчивости
26-подушка штанги
27-кронштейн фиксации
штанги
23-регулировочная
шайба
29-растяжка рычага
30-кронштейн фиксации
растяжки
40-втулка переднего
шарнира растяжки
41-подушка переднего
шарнира растяжки
42-шайбы
22-рычаг подвески
23-регулировочная шайба
24-амортизатор (стойка)
стабилизатора
поперечной
устойчивости
29-растяжка рычага
42-шайбы
43-шарнир стойки
стабилизатора
44-задний шарнир растяжки
22-рычаг подвески
45-корпус шарнира
(шарового)
46-подшипник шарнира
(шарового)
47-шаровый палец
48-защитный чехол пальца
шарового

10. Особенности устройства передней подвески ВАЗ 2109

• Подвеска состоит из направляющего устройства, упругих,
гасящих компонентов. Направляющий элемент служит для
регулирования перемещения колес и переноса силы, момента
на кузов автомобиля.
• Направляющее устройство включает в себя телескопическую
стойку и нижний рычаг подвески, которые связывает
поворотный кулак. Также важным элементом направляющего
устройства является штанга стабилизатора.
• Нижний рычаг выполняют из стали и монтируют к кронштейну.
Для обеспечения стабилизации рычага к нему фиксируют
растяжку и штангу стабилизатора. Растяжка соединяется по
средствам шарниров, размещенных в отверстии рычага.
Противоположный конец растяжки объединяется с
кронштейном. На растяжке расположен лыски под ключ и
шестигранник. Они служат для обеспечения стабилизации ее
положения при проворачивании гаек.
• Штанга монтируется на рычаг подвески короткой стойки с
парой головок. Стойка имеет две головки, а в одну из них
вставляется резинометаллический шарнир с крепежным
болтом стойка. Во второй головке находится втулка из
резины, где проходит конец штанги стабилизатора.
• В кронштейне имеются овальные отверстия, которые
позволяют проще установить штангу на ВАЗ 2109. Наружным
концом рычага подвески монтаж осуществляется с
поворотным кулаком.
• Шаровой шарнир включает в себя неразъемный корпус с
подшипником. Последний выполнен из тефлоновой ткани.
Чтобы обеспечить герметизацию шарнира, его чехол
обрабатывают специальной смазкой — ШРБ4. Если данная
герметизация не нарушится по мере эксплуатации
автомобиля ВАЗ 2109, тогда смазка сможет легко дослужить
полный срок работы вашего авто
• Регулировка передних колес при повороте верхнего
болта обеспечивается наличие специального
крепления поворотного кулака к кронштейну.
• В конструкцию поворотного кулака входят
шароподшипник со ступицей, фиксируемой к
хвостовику специальными шлицами. Колпак
защищает ступицу. Его прикрывают за счет
грязеотражательных колец.
• К поворотному кулаку фиксируют защитный кожух
диска торможения, который, в свою очередь, связан
со ступицей.
• Телескопическую стойку соединяют с кузовом и
поворотным кулаком. Верхняя опора фиксирует
стойку с кузовом машины и монтируется на штоке.
Она состоит из наружного и внутреннего корпуса.

13. Устройство задней подвески

1 – ступица колеса
2 – кронштейн крепления
рычага подвески
3 – сайлент-блок
4 – кожух амортизатора
5 – буфер хода сжатия
6 – крышка кожуха
7 – опорная шайба
8 – подушки амортизатора
9 – распорная втулка
10 – амортизатор
11 – резиновая прокладка
12 – пружина задней
подвески
13 – соединитель рычагов;
14 – рычаг балки задней
подвески
15 – кронштейн крепления
амортизатора
16 – нижняя опорная чашка
пружины
17 – шток
18 – верхняя опорная чашка
пружины
Устройство задней подвески
2 – кронштейн
крепления рычага
подвески
3 – сайлент-блок
4 – кожух амортизатора
5 – буфер хода сжатия
6 – крышка кожуха
7 – опорная шайба
8 – подушки
амортизатора
9 – распорная втулка
10 – амортизатор
11 – резиновая
прокладка
12 – пружина задней
подвески
13-соединитель
рычагов
14 – рычаг
балки задней
подвески

17. Описание конструкции задней подвески ВАЗ 2109

Задняя подвеска — с цилиндрическими пружинами 12 и гидравлическими
телескопическими амортизаторами 10 двустороннего действия.
Основной несущий элемент подвески — балка, состоящая из продольных
рычагов 14 и соединителя 13, сваренных между собой через усилители.
Сзади к рычагам подвески приварены кронштейны 15 с проушинами для
крепления амортизаторов 10 и фланцы для крепления осей задних колес и
щитов тормозных механизмов. Спереди рычаги 14 снабжены приварными
втулками с запрессованными в них сайлент-блоками 3. Через центральную
втулку сайлент-блока проходит болт, соединяющий рычаг с кронштейном 2.
Для крепления кронштейна к лонжерону кузова предусмотрены три
приварных болта.
Пружина 12 подвески опирается нижним концом на чашку, приваренную к
резервуару амортизатора, а верхним — через резиновую прокладку 11 — на
опору, приваренную изнутри к арке кузова.
Нижняя проушина амортизатора крепится болтом к кронштейну 15 рычага
подвески, а его шток закреплен на верхней опоре пружины подвески через
две резиновые подушки 8 (одна — снизу опоры, другая — сверху) и опорную
шайбу 7 (под гайкой).
Пружины задней подвески по длине в свободном состоянии и под нагрузкой
делятся на два класса жесткости: А (более жесткие, «высокие») и В (менее
жесткие, «низкие»). На передней и задней подвесках должны
устанавливаться пружины одного класса. Но в исключительных случаях, если
в передней подвеске установлены пружины класса А, допускается установка
пружин класса В в задней подвеске (но не наоборот!). Качество пружин в
полной мере можно оценить по работе подвески на автомобиле. Если
подвеска часто «пробивается» до отбойников на неровностях дороги или
проседает под нагрузкой, следует установить более жесткие пружины. При
замене пружин не забудьте проверить исправность амортизаторов — ведь
именно пара амортизатор-пружина во многом определяет характеристики
подвески.
В ступице установлен двухрядный радиально-упорный шариковый подшипник,
аналогичный подшипнику ступицы переднего колеса, но меньшего по
размеру. Посадка подшипника на оси — переходная (с легкими натягом или
зазором). В процессе эксплуатации подшипник не требует регулировки и
пополнения смазки. Не допускается устранять возникший люфт подтяжкой
гайки, подшипник следует заменить. При демонтаже ступицы подшипник
разрушается, поэтому не рекомендуется разбирать ступицу при исправном
подшипнике.

19. СПАСИБО ЗА ВНИМАНИЕ!!!

Ходовая часть автомобиля: определение, устройство, основные функции

Ходовая часть – важный комплекс узлов авто. Именно благодаря ей любая машина может ездить по различным дорожным покрытиям безопасно и с комфортом. Однако не каждый автолюбитель, а тем более новоиспеченный, знает, какие основные элементы включает в себя ходовая часть автомобиля, и какие функции она вообще выполняет.

Определение

Ходовая часть – это специальный комплекс узлов автомобиля, основное предназначение которого – обеспечение комфортного движения ТС по дороге. Она представляет собой набор различных механизмов, взаимодействующих между собой.

Ходовая часть – связующий элемент между кузовом и колесами. От исправности ходовой части зависит комфорт и безопасность при езде.

Устройство

Ходовая часть автомобиля состоит из:

— рамы или кузова;

— подвески;

—  мостов;

— колес.

Каждый из перечисленных элементов выполняет свою функцию. Но результат их взаимодействия один: снижение вибрации, механических колебаний и тряски от дороги.



Кузов и рама

Рама или кузов у многих авто принимают непосредственное участие в формировании ходовой части. Рамы в большей степени относятся к грузовым и большегрузным машинам, а кузов к легковым автомобилям. Последний имеет несколько навесных узлов и каркас, к которому и крепятся все основные элементы ходовой части.

Подвеска

Подвеска – главный элемент в машине, который гасит и смягчает колебания при движении по плохому или неровному дорожному полотну. Она исключает жесткую связь колес с кузовом, что положительно отражается на комфорте и безопасности при езде. Кроме того, подвеска довольно прочный механизм способный выдерживать все удары и вибрации от дороги.

Стоит знать, что в нынешние подвески бывают 2-х типов: зависимые и независимые.

У первого типа оба задних колеса связаны между собой специальной жесткой балкой. У независимой оба колеса (в основном передние) не связаны друг с другом.

Мосты

Мост в автомобиле – это специальный агрегат, связывающий колеса на одной оси. Мосты также могут служить в качестве опоры остова авто. За счет подвески мост прикрепляется либо к раме, либо к кузову.

Колеса

Ну, здесь, наверняка, все предельно ясно. Основное предназначение колес известно всем, поэтому их мы — Авто-Гуоман.ру, — не будем подробно рассматривать, а просто отметим, что они являются важнейшим элементом ходовой части.



Основные функции

Ходовая часть автомобиля выполняет несколько главных функций:

Связывает колеса или мосты с кузовом.

Обеспечивает передающие силы, возникающие при взаимодействии колес с дорожным полотном.

Обеспечивает необходимое перемещение колес по отношению кузова (несущей части) машины.

Уменьшает колебания и вибрации при движении.

Обеспечивает комфорт и безопасность.

Источник: http://avto-gurman.ru/

Схема ходовой части автомобиля — ptbnn.ru

Что такое ходовая часть автомобиля и ее неисправности

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали. Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес. Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

Зависимая подвеска. Типы, особенности конструкции

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму. Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам. Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями. То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям. И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

Видео: Ходовая часть автомобиля

Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).

Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.

Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.

Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.

Независимая подвеска. Устройство, особенности

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое. По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

Дополнительно ступица крепится к кузову амортизационной стойкой, выполняющей еще и роль поворотного кулака. Основными элементами этой стойки является винтовая пружина и амортизатор. Сама стойка – это корпус, в который помещен амортизатор, а поверх стойки расположена пружина.

Вверху стойка упирается в кузов. Между ними установлена подушка стойки, на которую она и опирается. Установленный внутри упорный подшипник дает возможность вращаться стойке вокруг оси. Благодаря этому осуществляется возможность поворота колеса.

Как бы отлично не работала амортизационная стойка, существует возможность передачи колебаний на кузов. Это может привески к поперечному раскачиванию кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий обе подвески колес. Работая на скручивание этот стабилизатор гасит поперечные колебания.

Это основные элементы независимой подвески. Но имеется и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, к примеру, является подушка стойки. Также к ним относятся все резинотехнические элементы:

Все они тоже задействованы в гашении колебаний. Сайлентблоки, шаровые опоры и втулки помещаются везде, где производится соединение элементов подвески – рычагов с кузовом и ступицей, стабилизатора поперечной устойчивости со ступицами и подрамником и т. д.

Основные неисправности и диагностика подвески

Поскольку подвеска, какой бы она не была – зависимой или независимой, осуществляет перемещение колес относительно кузова и гасит все колебания, то она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске самыми распространенными неисправностями является потеря работоспособности амортизатора из-за утечки масла, физическое его повреждение. Также зачастую приходится менять все резинотехнические элементы, которые тоже присутствуют в данном типе подвески. Со временем происходит «старение» резиновой составляющей – она садится, начинает расслаиваться. Вполне возможно и разрушение рессор или пружин, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

  • износ резинотехнических элементов и шаровых опор;
  • выход из стоя амортизатора;
  • разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому за подвеской следить нужно постоянно, своевременно проводить замену расходных материалов, контролировать состояние амортизаторов, пружин и рессор.

Как устроена ходовая в авто?

Существует очень большая рекомендация для водителей: всегда прислушиваться к стукам, скрипам или нарушению функций машины. Это позволит в нужный момент обратиться на станцию технического обслуживания и починить неисправность, которая только появилась. Особенно это касается ходовой, так как эта оболочка, которая держит транспорт на ходу.

  • 1 Основные элементы ходовой
  • 2 Принцип работы
  • 3 Видео «Как работает ходовая авто»

Основные элементы ходовой

Устройство ходовой части состоит из таких элементов:

В ходовую могут также входить и другие, дополнительные элементы, но именно эти детали выполняют главную роль в создании комфорта и легкости управления. Каждый из этих элементов выполняет отдельную функцию, но их работа предназначена для минимизации вибрации, колебаний, тряски транспортного средства во время движения. В этом заключается схема ходовой части.

Рама и кузов — это костяк всего механизма, так как именно к нему происходит крепление основных элементов подвески транспортного средства. Рама является непосредственным элементом, принимающим участие в формировании ходовой. Как правило, принято считать, что рамы не относятся к легковому. Их принято видеть на грузовых машинах. Для легковых машин принято использовать слово «кузов». И именно к кузову крепятся все остальные детали, которые относятся к такому понятию, как ходовая автомобиля. Подсоединение всех остальных элементов происходит к каркасу.

Для того, чтобы кузов стойко переносил все тяготы наших дорог, некоторые его элементы должны быть изготовлены из прочного железа. На остальных участках, в качестве обшивки, может использоваться профильный лист, так как он обладает высокой стойкостью к коррозии.

Подвеска и ее назначение: именно этот элемент ходовой системы позволяет водителю мягче переносить все неровности дорожного полотна. Подвеска используется для смягчения или гашения колебаний, появление которых провоцируют неровности на поверхности проезжей части. Это происходит за счет того, что подвеска исключает жесткое сцепление между колесами и его кузовом, за счет других деталей.

В зависимости от того, какой тип или вариант подвески установлен на ваш автомобиль, эти неровности могут быть неощутимы для водителя. Срок эксплуатации подвески большой, но как долго прослужит подвеска вашего авто, зависит только от вас. Чтобы как можно дольше продлить этот срок, нужно эксплуатировать транспортное средство согласно требованиям и время от времени проводить диагностику не только составляющих подвески, но и всем узлам и деталям транспортного средства.

Сегодня принято различать два типа подвески: независимая и зависимая. Транспортные средства с зависимой подвеской имеют в своей конструкции задние колеса, связанные между собой специальной соединяющей балкой. Подвеска транспортных средств, колеса которых не соединяются балкой, называется – независимой.

Мосты не только соединяют два колеса, но и выполняют опорную функцию для остова транспортного средства. Они могут крепиться к автомобилю, непосредственно, к самой раме (на грузовом автомобиле) или же к кузову, в случае с легковым транспортным средством.

Учитывая тот факт, что мосты должны держать на себе весь вес машины, а также пассажиров, они производятся только с прочного железа. Помимо этого, их необходимо обработать, чтобы эти детали были устойчивыми к любым раздражителям, особенно к коррозии металлов.

Ни для кого не секрет, что именно эти части автомобиля — первые элементы подвески, которые ощущают на себе всю ситуацию на дороге. Именно колеса попадают в ямы и наезжают на возвышенности. Поэтому, в первую очередь, страдают они. В зависимости от того, как вы эксплуатируете транспортное средство, напрямую зависит срок службы колес и сопутствующих деталей. Чем грубее его эксплуатация, тем этот период будем меньше. Чтобы сохранить подвеску, необходимо бережно относиться к своему транспортному средству, обязательно проходить вовремя техническое обслуживание и прислушиваться к работе авто, дабы в будущем не приходилось тратить средства на ремонт и столь драгоценное время.

Принцип работы

Основную роль в создании комфортной езды, выполняет именно подвеска. Это устройство гасит колебания, возникающие от неровной поверхности.

Когда колесо попадает в яму – машина не должна перевернуться, это главная задача для подвески. Колесо опускается вниз, тем самым растягивая амортизатор, который крепится к подвеске. После выхода из ямы – амортизатор становится на прежнее место и находится там в процессе небольших колебаний.

Колеса соединены с подвеской наглухо с одной стороны, но с другой стороны – нет. Важно, чтобы автомобиль даже при небольших колебаниях дороги (спусках или подъемах) – шел ровно, поэтому подвеска, взаимодействуя с остальными частями, будет выполнять такую работу.

Ходовая позволяет автомобилю передвигаться, при этом создает комфортные условия для водителя и пассажиров. Знание системы в целом, схемы ее работы и ее составных элементов – не обязательно для каждого водителя, но если вы все это знаете – это поможет правильно управлять машиной и справиться с любыми трудностями, возникающими на дороге. Устройство этой части – не так сложно, как кажется, о нем может рассказать любой специалист на станции ТО или даже знакомый водитель, но лучше обратиться к руководству по вашему автомобилю, чтобы знать детали именно вашей модели. Удачи и берегите свой автомобиль!

Видео «Как работает ходовая авто»

Посмотрев запись вы узнаете, как функционирует рулевая система автомобиля и с каких элементов она состоит.

Назначение, устройство и виды подвесок автомобиля

Подвеска автомобиля представляет собой совокупность элементов, обеспечивающих упругую связь между кузовом (рамой) и колесами (мостами) автомобиля. Главным образом подвеска предназначена для снижения интенсивности вибрации и динамических нагрузок (ударов, толчков), действующих на человека, перевозимый груз или элементы конструкции автомобиля при его движении по неровной дороге. В то же время она должна обеспечивать постоянный контакт колеса с дорожной поверхностью и эффективно передавать ведущее усилие и тормозную силу без отклонения колес от соответствующего положения. Правильная работа подвески делает управление автомобилем комфортным и безопасным. Несмотря на кажущуюся простоту, подвеска является одной из важнейших систем современного автомобиля и за историю своего существования претерпела значительные изменения и усовершенствования.

История появления

Попытки сделать передвижение транспортного средства мягче и комфортнее предпринимались еще в каретах. Изначально оси колес жестко крепились к корпусу, и каждая неровность дороги передавалась сидящим внутри пассажирам. Повысить уровень комфорта могли лишь мягкие подушки на сиденьях.

Зависимая подвеска с поперечным расположением рессоры

Первым способом создать упругую «прослойку» между колесами и кузовом кареты стало применение эллиптических рессор. Позже данное решение было позаимствовано и для автомобиля. Однако рессора уже стала полуэллиптической и могла устанавливаться поперечно. Автомобиль с такой подвеской плохо управлялся даже на небольшой скорости. Поэтому вскоре рессоры стали устанавливать продольно на каждое колесо.

Развитие автомобилестроения повлекло и эволюцию подвески. В настоящее время насчитываются десятки их разновидностей.

Основные функции и характеристики подвески автомобиля

У каждой подвески существуют свои особенности и рабочие качества, которые напрямую влияют на управляемость, комфорт и безопасность пассажиров. Однако любая подвеска вне зависимости от своего типа должна выполнять следующие функции:

  1. Поглощение ударов и толчков со стороны дороги для снижения нагрузок на кузов и повышения комфорта движения.
  2. Стабилизация автомобиля во время движения за счет обеспечения постоянного контакта шины колеса с дорожным покрытием и ограничения чрезмерных кренов кузова.
  3. Сохранение заданной геометрии перемещения и положения колес для сохранения точности рулевого управления во время движения и торможения.

Дрифт-кар с жесткой подвеской

Жесткая подвеска автомобиля подходит для динамичной езды, при которой требуется мгновенная и точная реакция на действия водителя. Она обеспечивает небольшой дорожный просвет, максимальную устойчивость, сопротивляемость крену и раскачиванию кузова. Применяется в основном на спортивных автомобилях.

Автомобиль класса «Люкс» с энергоемкой подвеской

В большинстве легковых авто применяется мягкая подвеска. Она максимально сглаживает неровности, однако делает автомобиль несколько валким и хуже управляемым. Если требуется регулируемая жесткость, на автомобиль монтируется винтовая подвеска. Она представляет собой стойки-амортизаторы с изменяемой силой натяжения пружины.

Внедорожник с длинноходной подвеской

Ход подвески — расстояние от крайнего верхнего положения колеса при сжатии до крайнего нижнего при вывешивании колес. Ход подвески во многом определяет «внедорожные» возможности автомобиля. Чем больше его величина, тем большее препятствие можно преодолеть без удара об ограничитель или без провисания ведущих колес.

Устройство подвески

Любая подвеска автомобиля состоит из следующих основных элементов:

  1. Упругое устройство – воспринимает нагрузки от неровностей дорожной поверхности. Виды: пружины, рессоры, торсионы, пневмоэлементы и т.д.
  2. Демпфирующее устройство — гасит колебания кузова при проезде через неровности. Виды: все типы амортизаторов.
  3. Направляющее устройство — обеспечивает заданное перемещение колеса относительно кузова. Виды: рычаги, поперечные и реактивные тяги, рессоры. Для изменения направления воздействия на демпфирующий элемент в спортивных подвесках pull-rod и push-rod применяются рокеры.
  4. Стабилизатор поперечной устойчивости — уменьшает поперечный крен кузова.
  5. Резино-металлические шарниры — обеспечивают упругое соединение элементов подвески с кузовом. Частично амортизируют, смягчают удары и вибрации. Виды: сайлент-блоки и втулки.
  6. Ограничители хода подвески — ограничивают ход подвески в крайних положениях.

Классификация подвесок

В основном подвески подразделяются на два больших типа: зависимые и независимые. Данная классификация определяется кинематической схемой направляющего устройства подвески.

Зависимая подвеска

Колеса жестко связаны посредством балки или неразрезного моста. Вертикальное положение пары колес относительно общей оси не изменяется, передние колеса – поворотные. Устройство задней подвески аналогичное. Бывает рессорная, пружинная или пневматическая. В случае установки пружин или пневмобаллонов необходимо применение специальных тяг для фиксирования мостов от перемещения.

Отличия зависимой и независимой подвески

  • простая и надежная в эксплуатации;
  • высокая грузоподъемность.
  • плохая управляемость;
  • плохая устойчивость на больших скоростях;
  • меньшая комфортабельность.

Независимая подвеска

Колеса могут изменять вертикальное положение относительно друг друга, оставаясь в той же плоскости.

  • хорошая управляемость;
  • хорошая устойчивость автомобиля;
  • большая комфортабельность.
  • более дорогая и сложная конструкция;
  • меньшая надежность при эксплуатации.

Полузависимая подвеска

Полузависимая подвеска или торсионная балка — это промежуточное решение между зависимой и независимой подвеской. Колеса по прежнему остаются связанными, однако существует возможность их небольшого перемещения относительно друг друга. Данное свойство обеспечивается за счет упругих свойств П-образной балки, соединяющей колеса. Такая подвеска в основном применяется в качестве задней подвески бюджетных автомобилей.

Виды независимых подвесок

Подвеска McPherson — самая распространенная подвеска передней оси современных автомобилей. Нижний рычаг соединен со ступицей посредством шаровой опоры. В зависимости от его конфигурации может применяться продольная реактивная тяга. К ступичному узлу крепится амортизационная стойка с пружиной, ее верхняя опора закрепляется на кузове.

Двухрычажная передняя подвеска

Поперечная тяга, закрепленная на кузове и соединяющая оба рычага, является стабилизатором, противодействует крену автомобиля. Нижнее шаровое соединение и подшипник чашки стойки-амортизатора дают возможность для поворота колеса.

Детали задней подвески выполнены по тому же принципу, отличие заключается лишь в отсутствии возможности поворота колес. Нижний рычаг заменен на продольные и поперечные тяги, фиксирующие ступицу.

  • простота конструкции;
  • компактность;
  • надежность;
  • недорогая в производстве и ремонте.

Двухрычажная передняя подвеска

Более эффективная и сложная конструкция. Верхней точкой крепления ступицы выступает второй поперечный рычаг. В качестве упругого элемента может использоваться пружина или торсион. Задняя подвеска имеет аналогичное строение. Подобная схема подвески обеспечивает лучшую управляемость автомобиля.

Пневматическая подвеска

Роль пружин в этой подвеске выполняют пневмобаллоны со сжатым воздухом. При пневматической подвеске есть возможность регулировки высоты кузова. Также она улучшает показатели плавности хода. Используется на автомобилях класса люкс.

Гидравлическая подвеска

Амортизаторы подключены к единому замкнутому контуру с гидравлической жидкостью. Гидравлическая подвеска дает возможность регулировать жесткость и высоту дорожного просвета. При наличии в автомобиле управляющей электроники, а также функции адаптивной подвески она самостоятельно подстраивается под условия дороги и вождения.

Спортивные независимые подвески

Винтовая подвеска, или койловеры – амортизационные стойки с возможностью настройки жесткости прямо на автомобиле. Благодаря резьбовому соединению нижнего упора пружины можно регулировать ее высоту, а также величину дорожного просвета.

Подвески типа push-rod и pull-rod

Данные устройства разрабатывались для гоночных автомобилей с открытыми колесами. В основе — двухрычажная схема. Основная особенность заключается в том, что демпфирующие элементы расположены внутри кузова. Конструкция данных типов подвески очень схожа, отличие заключается лишь в расположении воспринимающих нагрузку элементов.

Различие спортивных подвесок push-rod и pull-rod

Спортивная подвеска push-rod: воспринимающий нагрузку элемент – толкатель, работает на сжатие.

Спортивная подвеска pull-rod: воспринимающий нагрузку элемент работает на растяжение.

Такая конструкция снижает центр тяжести и обеспечивает лучшую устойчивость автомобиля. Подвеска pull-rod имеет более низкий центр тяжести, чем push-rod. Однако на практике их общая эффективность примерно одинакова.

Устройство ходовой части автомобиля

Совокупность узлов и агрегатов транспортного средства, обеспечивающая его передвижение, называют ходовой частью. Главными компонентами ходовой части являются передняя и задняя подвески и колеса. Кроме того, в ходовую часть автомобиля входят несколько дополнительных устройств: упругие и демпфирующие элементы, направляющие, стабилизаторы поперечной устойчивости, шины и опоры колес. Принципиальная схема ходовой части автомобиля выглядит следующим образом.

Схема ходовой части авто

Для придания нашей статье большей практической ценности мы рассмотрим конструктивное исполнение ходовой части на примере одного из наиболее популярных у отечественных автолюбителей автомобиля – «ВАЗ 2109».

Передний мост

Передний мост «девятки» имеет подвеску телескопического типа, оснащенную витыми пружинами и гидравлическими амортизаторами. Поперечный рычаг – нижнего исполнения, оборудован растяжками и стабилизаторами поперечной устойчивости.

В силу применения на данной модели автомобиля переднеприводной схемы, техническая сложность переднего моста, как одного из основных элементов ходовой части, достаточно велика, несмотря на сравнительно малое количество узлов, составляющих конструкцию. Он состоит из:

Стойки с амортизаторами.

Узлов крепления к кузову (трансмиссии).

Задний мост

Конструкция заднего моста значительно проще, поскольку в нем отсутствуют элементы, связанные с трансмиссией (за исключением автомобилей с задним приводом). Кроме того, на задний мост приходится меньшая по величине нагрузка, нежели на переднюю часть ходовой. Сравнительно мягкий режим эксплуатации позволил разработчикам существенно упростить, как принципиальную схему данного узла, так и его конструктивное исполнение.

Задний мост «ВАЗ 2109» состоит из следующих элементов:

Гидравлических амортизаторов и пары пружин.

Кронштейны, фиксирующие мост на лонжероне автомобиля.

Фланцы, осуществляющие крепление колес.

Как следует из названия, центральная балка служит основным элементом заднего моста. Она является совокупностью трех отдельных деталей (соединителя и двух продольных рычагов), связанных посредством сварочных швов с использованием усилительных накладок. К кронштейнам, приваренным на рычагах, монтируются амортизаторы и фланцы полуосей колес.

Ремонт ходовой части автомобиля

Важность функций, выполняемых элементами ходовой части любого автомобиля, предполагает ее своевременное техническое обслуживание и ремонт. Но необходимость выполнения ремонтно-восстановительных работ, а также их объем, и уровень сложности определяются в процессе диагностики ее состояния.

Итак, рассмотрим главные признаки нарушения работоспособности ходовой части и симптомы наиболее распространенных повреждений ее элементов:

Подтекание специальных технических жидкостей в районе расположения элементов ходовой системы. Главными причинами возникновения данного дефекта становятся повышенный износ сальника или зеркала штока гидравлического амортизатора.

Возникновение посторонних стуков во время движения, нарушение управляемости автомобиля, или «рыскание». Как правило, этот симптом – яркое свидетельство износа и, следовательно, ослабление узлов крепления.

Нарушение работоспособности подвески, выражающееся в недостаточном сопротивлении цилиндров амортизаторов прикладываемому к ним усилию. Причины данного явления достаточно разнообразны: недопустимый уровень износа элементов амортизатора (сальников, штока, фторопластовой втулки), неисправность клапанного механизма, малое количество технической жидкости.

Возникновение жестких ударов «пробой», ощущаемых на рулевом колесе, при эксплуатации автомобиля на имеющем неровности дорожном полотне. Симптом характерен для пружин, утративших вследствие «усталости» металла необходимую упругость. Кроме того, подобная картина появляется при некорректной работе амортизаторов.

Резюмируя вышесказанное, конкретизируем несколько основных правил, помогающих избежать серьезных материальных затрат на ремонт ходовой части автомобиля:

Исповедовать неагрессивный стиль вождения.

Бережно эксплуатировать транспортное средство, особенно, в условиях бездорожья.

Своевременно и в полном объеме проводить рекомендуемые производителем работы по техническому обслуживанию автомобиля и необходимые диагностические и ремонтные мероприятия.

Шасси легкового автомобиля модернизировано на основе независимой подвески

Часть Конспект лекций по электротехнике книжная серия (LNEE, том 141)

Abstract

Подвеска — одна из важных узлов современного автомобиля, которая гибко соединяет раму и ось. Его основная задача заключается в передаче всей силы и момента между колесом и рамой, а также в снижении ударной нагрузки, передаваемой на раму от неровного покрытия, и все это для обеспечения нормальной работы транспортного средства.А независимая подвеска может значительно снизить вес части, нагруженной пружиной, снизить вибрационную нагрузку и, таким образом, повысить плавность хода автомобиля. Раньше при использовании подвески легковых автомобилей обычно использовалась зависимая подвеска. Поскольку люди обращают внимание на комфорт езды, стабильность управления, плавность хода, оригинальная система подвески уже не может удовлетворить потребности людей. Компания Passenger Car (Chengdu) занимается улучшением качества легковых автомобилей и увеличением доли рынка легковых автомобилей.В этом документе модернизируется шасси модели CDL6606, оригинальная подвеска с пластинчатыми рессорами заменяется на переднюю подвеску с независимой подвеской на двойных поперечных рычагах, а в задней подвеске с небольшим количеством листовых рессор.

Ключевые слова

Двухрычажная независимая подвеска с несколькими листовыми рессорами для модернизации легкового автомобиля

Это предварительный просмотр содержания подписки,

войдите в систему

, чтобы проверить доступ.

Предварительный просмотр

Невозможно отобразить предварительный просмотр. Скачать превью PDF.

Литература

  1. 1.

    Ю. З .: Автоматическая теория. Механическая промышленность Press (2004)

    Google Scholar

  2. 2.

    Цай, X .: Структура и принцип автомобиля. Механическая промышленность Press (2004)

    Google Scholar

  3. 3.

    Джи, Л., университет: Отдел обучения и исследований в области автомобилей. Автомобильный дизайн. Механическая промышленность Press (1986)

    Google Scholar

  4. 4.

    Сяо, Т., Чжи, Х.С.: Дизайн автомобилей.Механическая промышленность Press (1990)

    Google Scholar

  5. 5.

    Чжан, офис, Луо, З .: Оптимизация конструкции с меньшими листовыми рессорами. Автомобильные технологии (2010)

    Google Scholar

  6. 6.

    Цзян, П .: Анализ моделирования системы автомобильной подвески и оптимизация параметров, стр. 433–438 (2006)

    Google Scholar

  7. 7.

    Дэн, YD, et al .: Дизайн кузова автомобиля на основе UG, стр. 41–52 (2005)

    Google Scholar

  8. 8.

    Динг, Х. и др.: Механические свойства листовой рессоры для анализа методом конечных элементов, стр. 101–107 (2009 г.)

    Google Scholar

Информация об авторских правах

© Springer-Verlag GmbH Berlin Heidelberg 2012

Авторы и аффилированные лица

  1. 1. Школа машиностроения и автоматизации Университета Сихуа, Чэнду, Китай

Легковые автомобили — обзор

1 Введение

Легковые автомобили, грузовые автомобили и грузовики являются наиболее распространенными и распространенными видами транспорта во всем мире.Огромные инвестиции направлены на постоянное улучшение каждого фактора дизайна: производительности, материалов, механики, двигателей и топлива (включая электроснабжение), уменьшения загрязнения, аэродинамики, эстетики, автономного управления, развлечений и эргономики.

Фактически, эргономика транспортного средства может считаться одним из наиболее важных факторов и очень сложна из-за множества различных задач взаимодействия пользователя с автомобилем, включая три основных области физической, когнитивной и организационной эргономики.

Первое интерактивное взаимодействие пользователя с автомобилем — это вход (рис. 30.1) или посадка в автомобиль. Последний интерактивный опыт — это выход, выход и запирание автомобиля. Вход и выход определяют первое впечатление (как этологический отпечаток) и последнее воспоминание о транспортном средстве; следовательно, они чрезвычайно важны для восприятия пользователем транспортного средства и эргономической оценки (Paul, 2002). Если рассматривать в основном механические аспекты и аспекты двигателя в общем дизайне транспортного средства, эти простые и даже очевидные события могут быть недооценены с точки зрения эргономики и упаковки, что приведет к плохому дизайну.

Рисунок 30.1. Последовательность входного движения второго ряда в исследовании конструкции автомобиля.

Легкость посадки и высадки из автомобиля играет важную роль в обеспечении комфортного вождения. Приятное восприятие при взаимодействии с автомобилем играет жизненно важную роль при принятии решения о покупке автомобиля. Простота посадки и высадки из транспортного средства (въезд / выезд) — одна из наиболее важных эргономических проблем для производителей автомобилей (Wang, Kozak, Wan, Gomez-Levi, & Strumolo, 2013).

В настоящее время центральная роль клиента (пользователя) в разработке продукта действительно усилила внимание к этим деталям. Если эстетика часто определяла процессы проектирования, доминируя над функциональностью и эргономикой, то сегодня ситуация иная (Porter & Porter, 2004). Таким образом, понимание и способность оценивать характеристики въезда / выезда транспортного средства на раннем этапе проектирования имеет решающее значение для успешного проектирования транспортного средства (Giacomin & Quattorocolo, 1997; Loczi, 1993; Paul & Rohmert, 1996).В решении этих задач развитие технологий и систем моделирования человека сегодня стало важным (Reed and Huang, 2008).

Экспериментальный анализ (Paul & Hauptmann, 1997) (рис. 30.2) и цифровое моделирование человека (DHM) столкнулись с этой важной проблемой за последние 20 лет с помощью передовых технологий и методологий, обеспечивающих эталонные проектные решения и методы проектирования доступных и удобных. легковые автомобили.

Рисунок 30.2. Аэродромный внедорожник и традиционный «голый» макет для исследования въезда-выезда.

49 CFR § 523.2 — Определения. | CFR | Закон США

§ 523.2 Определения.

Как используется в этой части:

Скорая помощь имеет значение, данное в 40 CFR 86.1803.

Угол въезда означает наименьший угол на виде сбоку автомобиля, образованный ровной поверхностью, на которой стоит автомобиль, и линией, касательной к дуге статического нагруженного радиуса передней шины и касающейся нижней стороны автомобиля впереди передняя шина.

Осевой зазор означает расстояние по вертикали от ровной поверхности, на которой стоит автомобиль, до самой нижней точки межосевого дифференциала автомобиля.

Базовая шина (для легковых автомобилей, легких грузовиков и легковых автомобилей средней грузоподъемности) означает размер шины, указанный производителем в качестве стандартного оборудования для каждой уникальной комбинации площади основания транспортного средства и типа модели. Стандартное оборудование определено в 40 CFR 86.1803.

Базовая передняя часть транспортного средства используется в соответствии с определением в 40 CFR 86.1803 для легковых автомобилей, легких грузовиков, легковых автомобилей средней грузоподъемности, а также пикапов и фургонов классов 2b — 3. Для тракторов большой грузоподъемности и профессиональных транспортных средств он имеет значение, указанное в 40 CFR 1037.801.

Угол отрыва означает дополнение наибольшего угла на виде сбоку автомобиля сверху, который может быть образован двумя линиями, касающимися передней и задней дуг статического нагруженного радиуса и пересекающимися в точке на нижней стороне автомобиля.

Автобус имеет значение, данное в 49 CFR 571.3.

Транспортное средство в сборе с кабиной означает транспортное средство, которое сначала продается как неполное транспортное средство, которое по существу включает в себя секцию кабины транспортного средства, как определено в 40 CFR 1037.801. Например, транспортные средства, коммерчески известные как шасси с кабиной, кабина с шасси, кузов с удаленным кузовом, с удаленным кузовом и микроавтобусы, считаются транспортными средствами с полной кабиной. Кабина включает рулевую колонку и салон. Обратите внимание, что транспортное средство, у которого отсутствуют некоторые компоненты кабины, является транспортным средством с кабиной, если оно в основном включает кабину.

Грузоподъемность означает вместимость багажа или индекс грузового объема, в зависимости от обстоятельств, и, как эти термины определены в 40 CFR 600.315-08, в случае автомобилей, к которым применяется любой из этих терминов.В отношении автомобилей, к которым ни один из этих терминов не применяется, «грузовой объем» означает общий объем в кубических футах, округленный до ближайших 0,1 кубических футов, любого замкнутого пространства без сиденья автомобиля, которое предназначено в первую очередь для перевозки грузов и является недоступен из пассажирского салона, или пространство, предназначенное в первую очередь для перевозки груза, ограниченное спереди вертикальной плоскостью, которая перпендикулярна продольной средней линии автомобиля и проходит через крайнюю заднюю точку на крайнем заднем сиденье и в других местах внутренними поверхностями автомобиля .

Транспортные средства класса 2b — это транспортные средства с полной массой транспортного средства (GVWR) от 8 501 до 10 000 фунтов.

Транспортные средства классов 3–8 — это транспортные средства с полной массой транспортного средства (GVWR) 10 001 фунт или более, как определено в 49 CFR 565.15.

Туристический автобус имеет значение, данное в 40 CFR 1037.801.

Коммерческое транспортное средство средней и большой грузоподъемности на шоссе означает дорожное транспортное средство с полной массой 10 000 фунтов или более, как определено в 49 U.С.С. 32901 (а) (7).

Комплектное транспортное средство имеет значение, данное завершенному транспортному средству, как определено в 49 CFR 567.3.

Бетономешалка имеет значение, указанное в 40 CFR 1037.801.

Снаряженная масса имеет значение, указанное в 40 CFR 86.1803-01.

Специальное транспортное средство имеет то же значение, что и выделенный автомобиль, как определено в 49 U.S.C. 32901 (а) (8).

Угол съезда означает наименьший угол на виде сбоку автомобиля, образованный ровной поверхностью, на которой стоит автомобиль, и линией, касательной к дуге статического нагруженного радиуса задней шины и касающейся нижней стороны автомобиля в направлении задней части автомобиля. задняя шина.

Транспортное средство с двойным топливом (многотопливное транспортное средство или транспортное средство с гибким топливом) имеет то же значение, что и автомобиль с двойным топливом, как определено в 49 U.S.C. 32901 (а) (9).

Электромобиль означает транспортное средство, которое не имеет двигателя и приводится в действие исключительно от внешнего источника электроэнергии и / или солнечной энергии. Обратите внимание, что сюда не входят электрические гибридные автомобили или автомобили на топливных элементах, которые используют химическое топливо, такое как бензин, дизельное топливо или водород. Электромобили могут также называться полностью электрическими транспортными средствами, чтобы отличать их от гибридных транспортных средств.

Автомобиль аварийной службы означает одно из следующего:

(1) Для легковых автомобилей, легких грузовиков и легковых автомобилей средней грузоподъемности автомобиль экстренной помощи имеет значение, указанное в 49 U.S.C. 32902 (е).

(2) Для большегрузных транспортных средств термин «аварийный автомобиль» имеет значение, указанное в 40 CFR 1037.801.

Код двигателя

имеет значение, указанное в 40 CFR 86.1803.

Конечный производитель ступеней имеет значение, указанное в 49 CFR 567.3.

Пожарная машина имеет значение, данное в 40 CFR 86.1803 г.

След определяется как произведение ширины колеи (измеренной в дюймах, рассчитанной как среднее значение ширины передней и задней колеи и округленной до ближайшей десятой доли дюйма) на колесную базу (измеренную в дюймах и округленную до ближайшей десятой доли дюйма). дюйм), разделить на 144 и затем округлить до ближайшей десятой квадратного фута. Для целей этого определения ширина колеи — это поперечное расстояние между осевыми линиями базовых шин на земле, включая угол развала колес. Для целей этого определения колесная база — это продольное расстояние между осевыми линиями передних и задних колес.

Полноразмерный пикап означает легкий грузовик или легковой автомобиль средней грузоподъемности, отвечающий требованиям 40 CFR 86.1803-01.

Полная нагрузка на ось (GAWR) имеет значение, указанное в 49 CFR 571.3.

Полная комбинированная масса (GCWR) имеет значение, указанное в 49 CFR 571.3.

Полная масса транспортного средства (GVWR) имеет значение, указанное в 49 CFR 571.3.

Двигатель для тяжелых условий эксплуатации означает любой двигатель, используемый для (или для которого производитель двигателей разумно ожидал, что он будет использоваться) движущей силы в транспортном средстве большой грузоподъемности.Для целей данного определения в этой части термин «двигатель» включает двигатели внутреннего сгорания и другие устройства, которые преобразуют химическое топливо в движущую силу. Например, топливный элемент и двигатель, используемые в автомобиле большой грузоподъемности, представляют собой двигатель большой мощности. К двигателям большой мощности относятся двигатели, подпадающие под действие стандартов 49 CFR, часть 535.

Транспортное средство большой грузоподъемности означает транспортное средство, определенное в § 523.6.

Сцепное устройство — устройство, прикрепленное к шасси транспортного средства для буксировки.

Неполное транспортное средство имеет значение, данное в 49 CFR 567.3.

Легкий грузовик — это легковой автомобиль, отвечающий критериям § 523.5.

Производитель имеет значение, данное в 49 U.S.C. 32901 (а) (14).

Среднетоннажное пассажирское транспортное средство означает транспортное средство, которое удовлетворяет критериям, изложенным в § 523.5 (в отношении легких грузовиков), но по номинальной полной массе транспортного средства или его снаряженной массе, которое рассчитано на полную разрешенную массу более 8500 фунтов или имеет снаряженную массу транспортного средства более 6000 фунтов или имеет базовую площадь передней части транспортного средства, превышающую 45 квадратных футов, и который предназначен в первую очередь для перевозки пассажиров, но не включает транспортное средство, которое:

(1) Является «неполным автомобилем», как определено в этом подразделе; или же

(2) Вместимость более 12 человек; или же

(3) Предназначен для размещения более 9 человек, сидящих сзади от сиденья водителя; или же

(4) Оборудован открытой грузовой площадкой (например, кузовом или кузовом пикап) 72.0 дюймов внутренней длины или больше. Крытый ящик, к которому трудно добраться из салона, будет считаться открытым грузовым пространством для целей этого определения.

Бензиновый электромобиль с умеренным гибридом означает транспортное средство согласно определению EPA в 40 CFR 86.1866-12 (e).

Дом на колесах имеет значение, данное в 49 CFR 571.3.

«Автомобиль» имеет значение, данное в 49 U.S.C. 30102.

Пассажирский объем означает сумму объема переднего сиденья и, если есть, объема заднего сиденья, как определено в 40 CFR 600.315-08, в случае автомобилей, к которым применяется этот термин. В отношении автомобилей, к которым этот термин не применяется, «пассажирский объем» означает сумму в кубических футах, округленную до ближайших 0,1 кубических футов, объема переднего сиденья транспортного средства и сидений позади переднего сиденья. в зависимости от обстоятельств, рассчитанные следующим образом с размерами пространства для головы, плеч и ног, определенных в соответствии с процедурами, изложенными в Рекомендуемой практике Общества автомобильных инженеров J1100, Размеры транспортных средств (Отчет инженерного комитета по человеческому фактору Общества автомобильных инженеров , утверждена в ноябре 2009 г.).

(1) Для объема переднего сиденья разделите 1728 на произведение следующих размеров SAE, измеренных в дюймах с точностью до 0,1 дюйма, и округлите частное до ближайшего 0,001 кубического фута.

(i) H61-Эффективная высота потолка — спереди.

(ii) W3-Плечо — перед.

(iii) L34-Максимально эффективный ускоритель для ног.

(2) Для получения объема сидений позади переднего сиденья разделите 1,728 на произведение следующих размеров SAE, измеренных в дюймах с точностью до нуля.1 дюйм и округлил частное до ближайших 0,001 кубических футов.

(i) H63-Эффективная высота головы — вторая.

(ii) W4-Плечевое пространство — второе.

(iii) L51-Минимальное эффективное пространство для ног — второе.

Пикап — автомобиль, не являющийся пассажирским, с пассажирским салоном и открытой грузовой площадкой (кузовом).

Штыревые крюки означают тип буксирного устройства, в котором используется конфигурация буксирного кольца для крепления на крюк или комбинация шаров для буксировки.

Транспортное средство для отдыха или фургон означает автотранспортное средство, оборудованное жилым пространством и удобствами в доме на колесах.

Мусоровоз имеет значение, данное в 40 CFR 1037.801.

Ходовой просвет означает расстояние от поверхности, на которой стоит автомобиль, до самой нижней точки автомобиля, без учета неподрессоренной массы.

Школьный автобус имеет значение, данное в 49 CFR 571.3.

Радиусная дуга под статической нагрузкой означает часть окружности, центр которой является центром стандартной комбинации шины и обода автомобиля, а радиус — это расстояние от этого центра до ровной поверхности, на которой стоит автомобиль, измеренное вместе с автомобилем. при снаряженной массе колесо параллельно продольной оси автомобиля и шина накачана до давления, рекомендованного изготовителем.

Мощный гибридный бензиново-электрический автомобиль означает транспортное средство согласно определению EPA в 40 CFR 86.1866-12 (e).

Временное жилое помещение означает пространство внутри автомобиля, в котором люди могут временно проживать и которое включает спальные поверхности, такие как кровати, и бытовые удобства, такие как раковина, плита, холодильник или туалет.

Класс трансмиссии имеет значение, указанное в 40 CFR 600.002.

Конфигурация передачи имеет значение, указанное в 40 CFR 600.002.

Тип трансмиссии имеет значение, указанное в 40 CFR 86.1803.

Седельный тягач имеет значение, указанное в 49 CFR 571.3 и 49 CFR 535.5 (c). Это включает в себя большинство большегрузных транспортных средств, специально предназначенных для буксировки прицепов, но не включает транспортные средства, предназначенные для перевозки других грузов. Для целей этого определения «другие грузы» не включают грузы, перевозимые в кабине, спальном отсеке или ящиках для инструментов. Примеры транспортных средств, которые похожи на тракторы, но не являются тракторами в соответствии с этой частью, включают тягачи-верблюды, автомобильные тягачи, прямые грузовики с сцепным устройством прицепа и эвакуаторы.

Фургон означает транспортное средство с кузовом, полностью закрывающим водителя и грузовой или рабочий отсек. Расстояние от передней кромки лобового стекла до передней части кузова фургонов обычно меньше, чем у пикапов и внедорожников.

Профессиональный трактор означает трактор, который классифицируется как профессиональное транспортное средство в соответствии с 40 CFR 1037.630.

Профессиональный автомобиль (или тяжелый профессиональный автомобиль) имеет значение, указанное в § 523.8 и 49 CFR 535.5 (b). Это включает в себя любое транспортное средство, которое оборудовано для конкретной отрасли, профессии или занятия, например, строительства, перевозки тяжелых грузов, добычи полезных ископаемых, лесозаготовок, нефтяных месторождений, мусора, а также транспортных средств, таких как школьные автобусы, мотоциклы и жилые дома.

Рабочий грузовик означает транспортное средство, которое оценивается в весе более 8 500 фунтов и меньше или равно 10 000 фунтов полной массы, и не является легковым транспортным средством средней грузоподъемности, как определено в 49 U.S.C. 32901 (а) (19).

Ступицы для легковых автомобилей / Продукция для колес (шасси) / Автозапчасти / Сфера / Информация о продукте / Подшипники Koyo (JTEKT)

Что такое ступичные узлы


(ступичные подшипники)?

Раньше в колесах автомобилей использовалась комбинация двух радиальных шарикоподшипников или конических роликоподшипников.С возрастающей интеграцией ступичного подшипника и окружающих компонентов мы достигли точки, в которой ступичные узлы «3-го поколения» были введены в практическое использование.

• Ступица 1-го поколения

Наружные кольца двух однорядных подшипников интегрированы между собой, узел смазан и уплотнен. Есть два типа: DAC, в котором используются шарики, и DU, в котором используются конические ролики.

Тип ЦАП

ДУ тип

• ступичные узлы 2-го поколения

Наружное кольцо ступичного узла 1-го поколения объединено с фланцем.Эти ступичные узлы делятся на два типа в зависимости от того, какое из их колец вращается. При вращении по внешнему кольцу колесо крепится непосредственно к внешнему кольцу; этот тип используется только для ведущих колес. В типе вращения внутреннего кольца вал ступицы прикреплен к внутреннему кольцу; этот тип используется как для ведущих, так и для ведомых колес.

• ступичный узел 3-го поколения

Это дальнейшее развитие ступичного узла 2-го поколения.Эти ступичные узлы имеют интеграцию вала ступицы и внутреннего кольца на внешней стороне (стороне шины) типа вращения внутреннего кольца, и количество ступичных узлов 3-го поколения со встроенными высокопроизводительными датчиками растет. Для ведомых колес способ крепления вала ступицы и внутреннего кольца гайками изменен на метод «скрепления концов вала».

• Встроенные датчики ABS

В целях повышения безопасности автомобиля широкое распространение получила установка ABS (антиблокировочная тормозная система), управляющая тормозами, а ступичные узлы со встроенными датчиками, оснащенными системой вращения колес, были использованы для уменьшения размера и вес, помимо упрощения процесса.

Встроенная крышка сенсора

Встроенный датчик

Узел ступицы должен иметь «низкий расход топлива и превосходные ходовые качества», «высокую надежность» и «высокую производительность», и они включены в каждый компонент.

  • • Достижение как низкого расхода топлива, так и превосходных ходовых качеств, где более низкий расход топлива означает снижение веса, а превосходные ходовые качества означают как прочность, так и жесткость на высоком уровне.
  • • Обеспечивается высокая надежность даже в суровых условиях, например, при езде по грязной дороге.
  • • Конструкция подшипника с высокой грузоподъемностью обеспечивается за счет максимального использования допустимого пространства

На следующей схеме показаны особенности ступицы ведущего колеса.

Уплотнения являются одними из наиболее важных компонентов, поддерживающих функцию ступичного узла, и их технические характеристики продолжают расти в соответствии с развитием ступичного узла. Уплотнения JTEKT обеспечивают низкий коэффициент трения и превосходную водостойкость в грязной воде, а также в них используется уплотнение с низким коэффициентом трения, что способствует снижению расхода топлива.

Структурная карта сборки

Наружная сторона (сторона шины)
Наружное уплотнение		 Внутренняя сторона (сторона корпуса)
Внутреннее уплотнение
Стандартный продукт

Низкий крутящий момент.товар

В легковых автомобилях внедрены ступичные узлы 3-го поколения.
На многих транспортных средствах используются ступичные узлы с шариками (ступичные узлы с шариками), но в некоторых тяжелых транспортных средствах (внедорожники и т.п.) используются ступичные узлы с коническими роликами большой емкости (ступичные ролики).

В тяжелых коммерческих транспортных средствах до сих пор преобладает комбинация двух конических роликовых подшипников.За счет улучшения материалов подшипников и термической обработки JTEKT повышает надежность колесных подшипников. Также используется ступичный узел ДУ 1-го поколения, оснащенный коническим роликом.

При замене подшипников следует также заменить сальники колес.

При замене подшипников следует также заменить сальники колес.

DTMB — Программа закупки автомобилей

Программа закупки автомобилей

Цены на большинство автомобилей на 2021 год теперь доступны для участников MiDEAL. См. Таблицу ниже.

КАК ПРИОБРЕСТИ АВТОМОБИЛЬ С MIDEAL

Шаг 1. Подтвердите членство вашей организации
Просмотрите текущий список участников MiDEAL, чтобы подтвердить, что ваша организация является участником программы. Не участник? Присоединиться легко — посетите www.michigan.gov/MIDEAL, чтобы узнать больше о программе MiDEAL, расширенной программе закупок штата Мичиган.

Шаг 2. Найдите свой автомобиль
Для покупки доступны следующие автомобили и аксессуары:

  • Транспортные средства: доступен широкий выбор автомобилей, грузовиков, внедорожников, фургонов и полицейских машин.Включены E85, гибридные и электромобили.
  • Прочие транспортные средства и аксессуары: кузова грузовиков, шасси тяжелых грузовиков, сборка (переоборудование) грузовиков для зимнего обслуживания и шины.

Просмотрите таблицу автомобиля MiDEAL , чтобы найти автомобили, которые ваша организация хочет приобрести. Эта таблица содержит номера спецификаций (столбец A), описания (столбец B), годы моделей (столбец C), марки (столбец D), модели (столбец E), награжденных дилеров (столбец F), цены (столбец G) и доставку. за милю (столбец H).Запишите номера спецификаций, которые будут использоваться на шаге 3.

Шаг 3: просмотрите спецификацию
Посетите следующие ссылки на книгу спецификаций, чтобы получить дополнительную информацию о транспортных средствах, которые ваша организация заинтересована в покупке. Ссылка на номер спецификации, ранее указанный в таблице автомобиля MiDEAL. Каждая книга спецификаций находится в порядке номеров. Перед покупкой рекомендуется ознакомиться со сборником спецификаций, чтобы убедиться, что автомобиль (а) имеет необходимые вам опции и стандартное оборудование, поскольку спецификации штата Мичиган не всегда соответствуют заводской комплектации.

Шаг 4: Покупка автомобиля
Члены MiDEAL должны приобретать свои автомобили напрямую через награжденных дилеров, указанных в столбце F таблицы автомобилей MiDEAL.

Нажмите здесь , чтобы загрузить полный список дилеров автомобилей, шасси тяжелых грузовиков, а также поставщиков комплектующих и переоборудования оборудования. (Щелкните правой кнопкой мыши текст, выберите «Открыть в новом окне и обновите страницу» — таблица будет загружена на ваше устройство)

Нужна помощь: обратитесь в команду MiDEAL
Если вам нужна помощь или у вас есть какие-либо вопросы о MiDEAL или программе покупки автомобилей, свяжитесь с Мэри Хансес, координатором программы MiDEAL штата Мичиган по телефону 517-388-4558 или MiDEAL @ michigan.губ.

Нажмите здесь , чтобы посмотреть короткое видео об использовании программы покупки автомобилей MiDEAL.

Раздел правил | Федеральное управление безопасности автотранспортных средств

Раздел § 390.5: Определения.

Ниже приведены доступные интерпретации для данного раздела. Чтобы вернуться к списку деталей, используйте ссылку Детали выше. Меню слева предоставляет полный список разделов, которые имеют интерпретации. Чтобы просмотреть интерпретации для другого раздела, щелкните элемент меню.

Текст положений раздела можно найти на сайте еКФР. Чтобы просмотреть текст правил, воспользуйтесь ссылкой ниже. Для получения помощи отправьте электронное письмо на адрес [email protected].
См. Правила для части 390.

Вопрос 1: Применимы ли определения «ферма», «фермер» и «сельскохозяйственные культуры» к тепличному хозяйству?

Руководство: Да.

Вопрос 2: Считается ли транспортное средство, используемое для перевозки или буксировки резервуаров с водным аммиаком, CMV и регулируется FMCSR?

Руководство: Да, при условии, что GVWR или GCWR транспортного средства соответствуют или превышают CMV, как определено в §390.5, и / или транспортное средство перевозит HM в количестве, требующем маркировки.

Вопрос 3: Если табличка GVWR и / или номер VIN транспортного средства отсутствуют, но его фактическая полная масса составляет 10 001 фунт или более, может ли сотрудник правоохранительных органов использовать последнюю вместо GVWR для определения применимости FMCSR?

Руководство:

Да.Единственная очевидная причина для удаления таблички GVWR производителя или номера VIN состоит в том, чтобы сделать невозможным для придорожных правоохранительных органов возможность определения применимости FMCSR, которые имеют пороговое значение GVWR в 10 001 фунт. Чтобы предотвратить умышленное уклонение от правил безопасности, должностное лицо может предположить, что автомобиль, у которого нет заводской таблички GVWR и / или не имеет номера VIN, имеет GVWR 10 001 фунт или более, если: размер и конфигурация, обычно присущие транспортным средствам с полной разрешенной массой 10 001 фунт или более; и (2) Фактический вес брутто составляет 10 001 фунт или более.

Автоперевозчик или водитель могут опровергнуть это предположение, предоставив сотруднику правоохранительных органов табличку GVWR, номер VIN или другую информацию сопоставимой надежности, которая демонстрирует или позволяет сотруднику определить, что GVWR транспортного средства ниже установленного порогового значения веса. .

Вопрос 4: Если транспортное средство с полной массой транспортного средства изготовителя менее 10 001 фунта было конструктивно модифицировано для перевозки более тяжелого груза, правоохранительный орган может использовать более высокую фактическую полную массу транспортного средства вместо полной полной массы для определения применимости. FMCSR?

Руководство: Да.О намерении автоперевозчика увеличить номинальную массу свидетельствуют конструктивные изменения. Когда транспортное средство используется для выполнения функций, которые обычно выполняются транспортным средством с более высокой полной массой, § 390.33 позволяет сотруднику правоохранительных органов рассматривать фактическую полную массу как полную массу модифицированного транспортного средства.

Вопрос 5: Водитель автомобильного перевозчика управляет ЦМВ по направлению к своему месту жительства за пределы штата и обратно. Считается ли это межгосударственной торговлей?

Указание: Если водитель управляет CMV в направлении автомобильного перевозчика, это считается межгосударственной торговлей и регулируется FMCSR.Если автомобильный перевозчик разрешает водителю использовать транспортное средство для личного личного транспорта, такая транспортировка не подпадает под действие FMCSR.

Вопрос 6: Считается ли перевозка порожнего CMV через границы штата в целях ремонта и технического обслуживания межгосударственной торговлей?

Руководство: Да. FMCSR применимы к водителям и CMV в межгосударственной торговле, которые перевозят имущество. Свойством в этой ситуации является пустой CMV.

Вопрос 7. Отвечает ли внедорожная моторизованная строительная техника определениям «автомобиль» и «коммерческий автомобиль», используемым в §§383.5 и 390.5?

Указание: Нет. Моторизованная строительная техника для бездорожья не входит в сферу применения этих определений: (1) при эксплуатации на строительных площадках; и (2) при эксплуатации на дороге общего пользования, открытой для неограниченного передвижения, при условии, что оборудование не используется в транспортных целях.Время от времени движение такого оборудования по дороге общего пользования, чтобы добраться до строительной площадки или покинуть ее, не является достижением цели транспортировки. Поскольку строительная техника не предназначена для работы в условиях дорожного движения, ее следует сопровождать машинами сопровождения или каким-либо иным образом изолировать от общественного транспорта. На это оборудование также могут распространяться требования государственных или местных разрешений в отношении транспортных средств сопровождения, специальной маркировки, времени суток, дня недели и / или конкретного маршрута.

Вопрос 8: Какие виды техники входят в категорию внедорожной моторизованной строительной техники?

Указание: Определение внедорожной моторизованной строительной техники должно толковаться в узком смысле и ограничиваться оборудованием, которое по своей конструкции и функциям, очевидно, не предназначено для использования, а также не используется на дорогах общего пользования в качестве транспортных средств. цель.Примеры такого оборудования включают моторные скреперы, экскаваторы-погрузчики, автогрейдеры, катки, тракторы, траншеекопатели, бульдозеры и краны для обслуживания железнодорожных путей.

Вопрос 9: Считаются ли мобильные краны, работающие в межгосударственной торговле, CMV и подпадают ли они под действие FMCSR?

Руководство:

Определение CMV охватывает мобильные краны. В отличие от внедорожной моторизованной строительной техники, описанной выше в Руководящих вопросах 7 и 8, мобильные краны могут легко перемещаться на скоростях шоссе, на большие расстояния и в смешанном движении на дорогах общего пользования.Несмотря на то, что функции, выполняемые краном, отличаются от функций транспортировки, выполняемых грузовиком, легкая мобильность крана зависит от его постоянной интеграции с шасси грузового автомобиля. Шасси грузовика оснащено колесами, шинами, тормозами, системой подвески и другими компонентами. Сам передвижной кран, как и пустой CMV (см. Руководящий вопрос 6), считается собственностью.

[74 FR 43641, 27 августа 2009 г.]

Вопрос 10: Определяет ли FHWA перевозку пассажиров наемной основе так же, как и прежний ICC?

Руководство:

В той мере, в какой полномочия FHWA исходят от 49 U.S.C. 31502 или другие разделы Раздела 49, основанные на Законе о торговле между штатами, FHWA связано судебным прецедентом и историей законодательства при толковании этого Закона, большая часть которого относится к деятельности бывшего ICC. Однако, поскольку MCSA 1984 года восстановило юрисдикцию FHWA и привело к повторному обнародованию FMCSR, FHWA создавало свои собственные прецеденты, основанные на «безопасности», а не на «экономике» в качестве главного соображения. Это привело к некоторому отклонению в определении терминов двумя агентствами, например.г., торговые зоны, аренда транспорта и др.

Термин «наемный автотранспортный перевозчик», как он определен в части 390, означает лицо, занимающееся перевозкой товаров или пассажиров за компенсацию. FHWA установило, что любое коммерческое предприятие, которое прямо или косвенно оценивает денежные или иные сборы за перевозку пассажиров, действует как наемный перевозчик. Таким образом, транспортировка за компенсацию в межгосударственной торговле пассажиров автотранспортными средствами (за исключением такси с шестью пассажирами, курсирующих по фиксированным маршрутам) в следующих операциях, как правило, будет подпадать под действие всех частей FMCSR, включая часть 387: рафтеры по реке Уайтуотер, гостиница / шаттлы для мотелей, услуги трансфера на арендованном автомобиле и т. д.Это примеры наемной перевозки, потому что взимается некоторая плата, обычно косвенно, в виде общей стоимости пакета или другой оценки выполненной перевозки.

Вопрос 11: У компании есть грузовик с полной массой менее 10 001 фунт, буксирующий прицеп с полной массой менее 10 001 фунт. Однако полная масса грузовика, добавленная к полной массе прицепа, превышает 10 001 фунт. Должна ли компания, эксплуатирующая этот автомобиль в межгосударственной торговле, соблюдать FMCSR?

Руководство: §390.5 FMCSR включает в определение CMV транспортное средство с GVWR или GCWR в размере 10 001 или более фунтов. В этом разделе далее определяется GCWR как значение, указанное производителем как загруженная масса комбинированного (сочлененного) транспортного средства. Следовательно, если полная масса грузовика, добавленная к полной массе прицепа, превышает 10 001 фунт, водитель и транспортное средство подпадают под действие FMCSR.

Вопрос 12: CMV застревает в середине или на обочине и не контактирует с другим транспортным средством, пешеходом или неподвижным объектом, прежде чем застрять.Будет ли это считаться несчастным случаем, если для вытаскивания CMV обратно на пройденный участок дороги используется эвакуатор?

Руководство: №

Вопрос 13: В какой степени должны быть повреждены ветровое стекло и / или зеркала транспортного средства, чтобы их можно было рассматривать как «повреждение, приводящее к выведению из строя», как это используется в определении аварии в §390.5?

Руководство: Решение о том, является ли повреждение лобового стекла и / или зеркал отключением, остается на усмотрение следователя.

Вопрос 14: Будет ли штурман, лицо, осуществляющее контроль над управляемой задней осью (ами) коммерческого автомобиля (CMV), считаться водителем, как определено в § 390.5, и, таким образом, подпадать под действие 49 CFR, частей 390–399 ?

Указание: Лицо, физически находящееся в задней части CMV и управляющее управляемой задней осью, когда CMV движется со скоростями по шоссе, будет считаться водителем в соответствии с определением в § 390.5 и, следовательно, будет подпадать под действие правил 49 CFR. части 390–399.Человек, идущий рядом с CMV или едущий в автомобиле сопровождения, управляя управляемой задней осью на малых скоростях, не будет считаться водителем в соответствии с определением в § 390.5 и, следовательно, не будет подпадать под действие 49 CFR, частей с 390 по 399.

Вопрос 15: Включает ли определение «коммерческий автомобиль» в § 390.5 FMCSR транспортные средства для парковки и / или для подметания улиц?

Указание: Если полная масса стоянки или подметально-уборочной машины составляет 10 001 фунт или более, и они используются в торговле между штатами, это CMV.

Вопрос 16: Станет ли компания по аренде водителей, которая нанимает, назначает, обучает и / или контролирует водителей частного или наемного автотранспортного предприятия, автотранспортным перевозчиком, как определено в 49 CFR 390.5?

Руководство: №

Вопрос 17: Может ли автотранспортный перевозчик, который нанимает владельцев-операторов, которые имеют собственное разрешение на эксплуатацию, выданное ICC или Советом по наземному транспорту, передать ответственность за соблюдение FMCSR на владельцев-операторов?

Руководство: No.Термин «работник», как он определен в §390.5, конкретно включает независимого подрядчика, нанятого автомобильным перевозчиком. Существование управляющего органа не имеет отношения к этому вопросу. Таким образом, автотранспортный перевозчик несет ответственность за соблюдение FMCSR своими водителями, включая тех, которые являются владельцами-операторами.

Вопрос 18: Должно ли быть человека, получившего травму в результате несчастного случая и немедленно получившего медицинскую помощь с места происшествия, перевозить на машине скорой помощи?

Руководство:

No.Для перевозки пострадавшего с места происшествия к месту лечения можно использовать любой тип транспортного средства.

Термин «немедленно» означает без необоснованной задержки. Человек немедленно получает медицинскую помощь, если его или ее транспортируют непосредственно с места аварии в больницу или другое медицинское учреждение, как только будет сочтено безопасным и возможным переместить пострадавшего с места аварии.

Вопрос 19: Что означает «немедленный» в определении «несчастный случай»? »

Руководство: Термин «незамедлительно» означает без необоснованной задержки.Человек немедленно получает медицинскую помощь, если его или ее транспортируют непосредственно с места аварии в больницу или другое медицинское учреждение, как только будет сочтено безопасным и возможным переместить пострадавшего с места аварии.

Вопрос 20: Лицо, участвовавшее в происшествии, обнаруживает, что он или она получил травму после того, как покинул место происшествия, и в это время получает медицинскую помощь. Отвечает ли инцидент определению несчастного случая в 49 CFR 390.5?

Руководство: Нет. Инцидент не соответствует определению несчастного случая в 49 CFR 390.5, потому что человек не получил лечения сразу после происшествия.

Вопрос 21: Соответствуют ли электронные устройства, рекламируемые как глушители радаров, определению радар-детектора в 49 CFR 390.5?

Руководство: Устройства, которые, как утверждается, пассивно отражают поступающую энергию или постоянно передают на той же частоте, что и полицейские радары, не являются детекторами радаров, потому что они не обнаруживают радиоволны.Устройства, которые, как утверждается, обнаруживают и изолируют входящий сигнал, а затем передают на той же частоте, чтобы помешать полицейскому подразделению, будут квалифицироваться как детекторы радаров.

Вопрос 22: Приводится ли автотранспортное средство к несамоходному передвижному дому с одним или несколькими колесами на проезжей части, т.е.

Руководство: Да, если мобильный дом является товаром. Например, мобильный дом транспортируется от производителя к дилеру или от дилера или другого продавца к покупателю.

Вопрос 23: Может ли тягач, буксирующий прицеп, выполнять функцию выезда-буксировки?

Руководство: Да, если прицеп является товаром. Например, прицеп транспортируется от производителя к дилеру или от дилера или другого продавца к покупателю.

Вопрос 24: Прицепы, штабелированные друг на друга и буксируемые автомобилем путем прикрепления к нижнему прицепу, представляют собой операцию подъезда-буксировки.

Руководство: Нет. Только нижний прицеп имеет один или несколько комплектов колес на проезжей части. Остальные прицепы грузовые.

Вопрос 25: Под пассажирским CMV понимается транспортное средство, «предназначенное для перевозки» более 15 пассажиров, включая водителя. Включает ли это стоящих пассажиров, если транспортное средство было специально разработано для размещения стоящих пассажиров?

Руководство: No.«Предназначен для перевозки» относится только к количеству отведенных мест; в него не входят зоны, подходящие или даже предназначенные для стоящих пассажиров.

Вопрос 26: Что считается «дорогой общего пользования»?

Указание: Дорога общего пользования — это любая дорога, находящаяся под юрисдикцией государственного агентства и открытая для проезда общественного транспорта, или любая дорога на частной территории, открытая для проезда общественного транспорта.

Вопрос 27:

Человека доставили в больницу с места дорожно-транспортного происшествия с коммерческим автотранспортом.

В одной ситуации человек проходит наблюдение или «обследование. Считается ли это «лечением», в результате чего происшествие CMV становится «несчастным случаем» для целей Федеральных правил безопасности автотранспортных средств?

В другой ситуации человек проходит рентгенологическое обследование или получает рецепт, но его выписывают из учреждения без госпитализации. Считается ли рентген или рецепт «лечением», вызывающим возникновение CMV и «несчастный случай» для целей Федеральных правил безопасности автотранспортных средств?

Руководство:

В первой ситуации, нет.Лицо, которое не получает лечения от диагностированных травм или другого медицинского вмешательства, непосредственно связанного с несчастным случаем, не получало «лечения», как этот термин используется в §390.5.

Во второй ситуации да. Человек, который проходит рентгенологическое обследование (или другое изображение, такое как компьютерная томография или КТ), или получает лекарство по рецепту (или сам рецепт), получил «лечение».

Вопрос 28: Водитель коммерческого автомобиля (CMV) меняет полосу движения.Водитель легкового автомобиля возле ЦМВ теряет управление, выезжает с проезжей части и попадает в аварию. Легковой автомобиль необходимо буксировать. Считается ли CMV «вовлеченной» в определение «несчастный случай» в §390.5?

Указание: ЦМВ не будет считаться «причастным», если следователь полиции не определит, что ЦМВ вызвала или способствовала возникновению аварии.

Вопрос 29: Корпорация (материнская корпорация) владеет дочерними корпорациями, арендуемыми автомобильными перевозчиками, каждая из которых имеет свои отдельные операционные органы.Материнская корпорация не эксплуатирует коммерческие автотранспортные средства. Тем не менее, материнская корпорация осуществляет или сохраняет надзор со стороны руководства, включая контроль за соблюдением требований безопасности, и предоставляет инструкции по политике / процедурам и инструкции по безопасности водителей для дочерних корпораций (forhire автотранспортных компаний). Считается ли материнская корпорация автомобильным перевозчиком согласно определению 49 CFR 390.5?

Указание: Нет. Автомобильный перевозчик определяется в 49 CFR 390.5 как наемный автотранспортный перевозчик или частный автотранспортный перевозчик.Этот термин включает агентов, должностных лиц и представителей автомобильного перевозчика, а также сотрудников, ответственных за наем, надзор, обучение, назначение или отправку водителей и сотрудников, занимающихся установкой, проверкой и обслуживанием автомобильного оборудования и / или аксессуаров. Пока материнская корпорация не занимается перевозкой товаров или пассажиров за компенсацию (т. Е. Осуществляет ежедневный контроль над водителями и оборудованием; и, в случае наемного автомобильного перевозчика, привлечение клиентов, выставление счетов и сбор грузов обвинения), он не будет считаться автомобильным перевозчиком.Осуществление управленческого контроля материнской корпорацией путем установления операционных политик и процедур или посредством других форм общего надзора само по себе не делает ее автомобильным перевозчиком в соответствии с правилами FMCSA.

Вопрос 30: Подходит ли взрыв или пожар в грузовом автомобиле (CMV), который не столкнулся с другими транспортными средствами или стационарными объектами, определению «аварии» в соответствии с §390.5?

Руководство:

Пожары включены в определение «несчастных случаев» с 1962 года.Однако, стремясь упростить нормативный текст, агентство удалило конкретные ссылки на пожары, опрокидывание и другие несчастные случаи, не связанные с столкновениями, в 1972 году. Однако, как указывало агентство, его намерение состояло в том, чтобы включить все эти элементы в качестве несчастных случаев (37 FR 18079, 7 сентября 1972 г.).

Пожар или взрыв в CMV, движущемся на автомагистрали между штатами или внутри штата, будет считаться «аварией», если он привел к летальному исходу; телесные повреждения, требующие немедленной транспортировки пострадавшего в медицинское учреждение подальше от места происшествия; или отключение повреждений, требующих буксировки CMV.Столкновение не является предпосылкой для «аварии» согласно §390.5.

Любые пожары CMV, которые соответствуют критериям несчастного случая в 49 CFR 390.5 — то есть пожары, которые происходят в коммерческом автомобиле на проезжей части, обычно открытой для публики, что приводит к летальному исходу, телесным повреждениям, требующим немедленной медицинской помощи вдали от место происшествия или повреждение, вызвавшее выведение из строя, требующее буксировки транспортного средства, будет учитываться при определении пригодности к безопасности. Как указано в Приложении B к 49 CFR Часть 385, FMCSA будет продолжать рассматривать возможность предотвращения, когда автомобильный перевозчик оспаривает рейтинг безопасности, представляя убедительные доказательства того, что регистрируемая ставка не является справедливым средством оценки его фактора аварийности.

Что касается пожаров, их предотвратимость будет определяться следующим образом: если автотранспортное средство, которое проявляет нормальное суждение и предвидение, могло бы предвидеть возможность пожара, который действительно произошел, и избежать его, приняв меры в рамках своего контроля — короткие о приостановке операций, что не привело бы к риску причинения еще одного несчастного случая, пожар можно было предотвратить.

Вопрос 31: Какое место автомобильный перевозчик может обозначить в качестве «основного места деятельности»?

Руководство:

В случаях, когда автомобильный перевозчик имеет более одного терминала или офиса, правила не накладывают явных ограничений на то, какое местоположение автомобильный перевозчик может указать в качестве основного места своей деятельности.В определении говорится, что таким местом «обычно» является штаб-квартира перевозчика; это правило не требует, чтобы автомобильные перевозчики использовали штаб-квартиру компании в качестве основного места деятельности. Однако автотранспортные перевозчики ограничиваются использованием фактического места нахождения автотранспортного перевозчика. Более того, автомобильный перевозчик может указать в качестве своего основного места ведения деятельности только те места, где расположены офисы высшего руководства, должностных лиц или сотрудников, ответственных за администрирование, управление и надзор за операциями по обеспечению безопасности и соблюдением FMCSR и опасностей. Положение о материалах.При определении основного места деятельности автомобильный перевозчик должен учитывать следующие факторы: (а) относительную важность деятельности, выполняемой в каждом месте, и, если этот фактор не является определяющим, (б) время, проведенное в каждом месте на автомобиле. руководство перевозчика или должностные лица корпорации.

Уполномоченные представители FMCSA будут использовать два вышеупомянутых фактора при определении того, обозначил ли автомобильный перевозчик соответствующее место в качестве основного места своей деятельности.Кроме того, FMCSA может также рассмотреть вопрос о том, находится ли это место в эксплуатации, под контролем или во владении автомобильного перевозчика, регулярно ли в указанном месте проводятся операции, связанные с перевозкой людей или имущества, и регулярно ли сообщается кто-либо из сотрудников автомобильного перевозчика. к месту дежурства, независимо от того, находятся ли на территории арендованные или принадлежащие компании автомобили и ведутся ли в помещении какие-либо записи, требуемые частями 382, ​​387, 390, 391, 395, 396 и 397.В случае, если перевозчик не определяет подходящее место в качестве основного места своей деятельности, FMCSA может инициировать соответствующие принудительные меры или принять меры в отношении регистрации перевозчика в USDOT.

Автоперевозчик с несколькими офисами может вести некоторые записи в местах нахождения автомобильного перевозчика, отличных от основного места его деятельности или в дополнение к нему. Однако после того, как уполномоченный представитель FMCSA сделал запрос, автомобильный перевозчик с несколькими офисами должен сделать записи, требуемые частями 382, ​​387, 390, 391, 395, 396 и 397, доступными для проверки в основном месте деятельности или в другом месте, указанном специальным агентом или уполномоченным представителем в течение 48 часов.В соответствии с § 390.29 «Суббота, воскресенье и федеральные праздники исключаются из расчета 48-часового периода времени». Автоперевозчик с единственным офисом должен делать записи, требуемые частями 382, ​​387, 390, 391, 395, 396 и 397, доступными по запросу.

Автомобильный перевозчик не может указывать в качестве своего основного места деятельности любое место, где автомобильный перевозчик не занимается коммерческими операциями, связанными с перевозкой людей или имущества. Например, центры почтовых касс или коммерческие учреждения курьерской службы, которые принимают и хранят почту или посылки для получения третьими лицами, не могут быть обозначены «основным местом деятельности» (кроме как самим поставщиком курьерских услуг).Автомобильный перевозчик не может назначать офис консультанта, сервисного агента или поверенного в качестве основного места деятельности автомобильного перевозчика, если автомобильный перевозчик не занимается операциями, связанными с перевозкой людей или имущества в этом месте.

[74 FR 37654, 29 июля 2009 г.]

Вопрос 32: Может ли автомобильный перевозчик с единственным местом нахождения предприятия, включая частный дом, указать другое местонахождение в качестве «основного места деятельности»?

Руководство:

No.Определение «основного места деятельности» в 49 CFR 390.5 позволяет оператору связи с несколькими терминалами или офисами назначать один терминал или офис в качестве основного места деятельности для целей идентификации. В соответствии с этим определением автомобильный перевозчик с одним местом деятельности может указывать только свое фактическое место деятельности в качестве «основного места деятельности». Несмотря на это ограничение, автомобильный перевозчик и уполномоченный представитель FMCSA могут договориться о том, что проверка соответствия или другое расследование автомобильного перевозчика будет проводиться во взаимоприемлемом месте, отличном от основного места деятельности автомобильного перевозчика.

[74 FR 37654, 29 июля 2009 г.]


Легкие материалы для автомобилей и грузовиков

Современные материалы необходимы для повышения топливной экономичности современных автомобилей при сохранении безопасности и производительности. Поскольку для ускорения более легкого объекта требуется меньше энергии, чем для более тяжелого, легкие материалы обладают большим потенциалом для повышения эффективности транспортного средства. Снижение веса автомобиля на 10% может привести к повышению экономии топлива на 6-8%.Замена чугуна и традиционных стальных компонентов легкими материалами, такими как высокопрочная сталь, магниевые (Mg) сплавы, алюминиевые (Al) сплавы, углеродное волокно и полимерные композиты, может напрямую снизить вес кузова и шасси автомобиля до 50. процентов и, следовательно, снизить расход топлива автомобилем. Использование легких компонентов и высокоэффективных двигателей с использованием современных материалов в одной четверти парка США может к 2030 году сэкономить более 5 миллиардов галлонов топлива в год.

Благодаря использованию легких конструкционных материалов автомобили могут нести дополнительные передовые системы контроля выбросов, устройства безопасности и интегрированные электронные системы без увеличения общего веса транспортного средства. Хотя в любом транспортном средстве можно использовать легкие материалы, они особенно важны для гибридных электромобилей, подключаемых к сети гибридных электромобилей и электромобилей. Использование легких материалов в этих транспортных средствах может компенсировать вес систем питания, таких как батареи и электродвигатели, повышая эффективность и увеличивая их полностью электрический диапазон.В качестве альтернативы, использование легких материалов может привести к необходимости меньшего размера и более дешевой батареи при сохранении постоянного запаса хода электромобилей с подзарядкой от сети.

Исследования и разработки в области легких материалов необходимы для снижения их стоимости, повышения их способности к вторичной переработке, обеспечения возможности их интеграции в транспортные средства и максимизации их экономии топлива.

Управление автомобильных технологий (VTO) работает над улучшением этих материалов четырьмя способами:

  • Повышение уровня понимания самих материалов посредством моделирования и компьютерного материаловедения
  • Улучшение их свойств (таких как прочность, жесткость и пластичность)
  • Улучшение их производства (стоимость материалов, производительность или выход)
  • Разработка сплавов современных материалов

В краткосрочной перспективе замена тяжелых стальных компонентов такими материалами, как высокопрочная сталь, алюминий или полимерные композиты, армированные стекловолокном может снизить вес компонентов на 10-60 процентов.Ученые уже понимают свойства этих материалов и связанные с ними производственные процессы. Исследователи работают над снижением их стоимости и улучшением процессов соединения, моделирования и переработки этих материалов.

Узнайте больше об исследованиях, которые VTO поддерживает в краткосрочных прикладных исследованиях передовых высокопрочных сталей и алюминия.

В долгосрочной перспективе современные материалы, такие как композиты, армированные магнием и углеродным волокном, могут снизить вес некоторых компонентов на 50-75 процентов.Офис работает над расширением наших знаний о химических и физических свойствах этих материалов и снижением их стоимости.

Узнайте больше об исследованиях, которые VTO поддерживает в долгосрочных прикладных исследованиях магния и углеродного волокна.

Инструменты для исследований

Дальнейшая разработка современных материалов требует углубленного понимания их состава и морфологии. В то время как в прошлых исследованиях использовались физические эксперименты, чтобы лучше понять обычную сталь и алюминий, вычислительное материаловедение может ускорить этот процесс, моделируя эксперименты.Вычислительное материаловедение должно выводить на рынок современные материалы, такие как магний, намного быстрее, чем материалы в прошлом. Исследователи также могут использовать вычислительные подходы для создания конструкций транспортных средств, максимально раскрывающих потенциал этих материалов.

Чтобы улучшить эти инструменты, VTO работает с Инициативой по геному материалов, межведомственной инициативой, которая способствует сокращению времени, необходимого для разработки современных материалов и структур за счет интегрированных вычислений, экспериментов и данных.Работа, поддерживаемая VTO, позволила разработать вычислительные инструменты, которые позволили усовершенствовать методы соединения, предотвращения коррозии и прогнозных моделей.

Партнерские отношения, цели и результаты

VTO также работает с национальными лабораториями Министерства энергетики США, Управлением перспективного производства EERE и через ряд других межсекторальных партнерских отношений между правительством и промышленностью в области легких материалов:

Эти исследования и разработки направлены на достижение следующих целей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
