Вакуумный насос как работает: принцип работы, устройство, правила выбора

принцип работы и устройство – обзор производителя Primelab

Продолжаем рассказывать о различных типах насосов. Сегодня поговорим о простом, механическом, но удобном приспособлении — водоструйном вакуумного насосе.

Основное его назначение — понижение давления до значений порядка 10 мм. рт. ст. Соответственно, он может применяться в лабораторной практике, в частности, для:
•    ускорения процессов фильтрования;
•    откачки воздуха или газов из колбы, манометра, эксикатора, реактора;
•    удаление тонких слоев воды, например, проливов или оставшихся капель после мойки.

Принцип работы

Представим себе поток жидкости, протекающий через тонкую трубку. Если на каком-то участке диаметр трубки уменьшается, то скорость движения жидкости внутри нее увеличивается, а давление, соответственно, уменьшается.

Создается разрежение, и для уравновешивания давления вода захватывает и уносит воздух из сосуда, который подсоединен к насосу через боковой отвод.

Чем холоднее вода, протекающая через оборудование, тем глубже вакуум, который он в состоянии обеспечить. Если температура воды равна +30 °С, то создаваемое в сосуде давление составит примерно 30 мм. рт. ст. Чтобы обеспечить  давление до 10 мм. рт. ст, нужно взять более холодную воду, с температурой около +10 °С.

Устройство

Стеклянный водоструйный вакуумный насос состоит из корпуса, от которого отходят три трубки: вверх, вниз и в сторону.

В верхнюю, имеющую сужение, трубку подается вода. Через нижнюю вода отводится. Боковая трубка соединяет устройство с откачиваемой колбой.

Все соединения осуществляются с помощью резиновых или силиконовых шлангов. Чтобы обеспечить хорошую фиксацию, на концах верхней и боковой трубок предусмотрены оливки.

Иногда в состав вакуумной системы вводят предохранительную склянку – она защитит содержимое реакционной колбы от залива при случайном выключении воды или срыве шланга.

Преимущества водоструйного вакуумного насоса

Водоструйный вакуумный насос – простое и недорогое решение для обеспечения неглубокого вакуума. Он работает на обычной водопроводной воде, не требует подключения к электроичеству, особого внимания или ухода.

Область применения

Водоструйный вакуумный насос, принцип работы которого рассмотрен в предыдущих пунктах, может использоваться как в научно-исследовательских, учебных, промышленных лабораториях, так и на производстве.

Правила использования

Основное правило работы с устройством — избегать засорения камеры. Если вода содержит крупные механические частицы, оно может быстро выйти из строя. Если качество технической воды в здании оставляет желать лучшего, лучше предусмотреть хотя бы минимальную водоподготовку.

Также стоит позаботиться о профилактике залива насоса. При резком прекращении тока воды обратная струя может заливать содержимое реакционной колбы. Решений может быть два – или установка клапана, или введение в состав системы предохранительной колбы достаточного объема.  И конечно, не стоит оставлять устройство без присмотра на длительное время.

Как купить

Стеклянный водоструйный вакуумный насос, а также вакуумные мембранные устройства вы можете заказать в интернет-магазине primelab.com. Свяжитесь с нами, используя:
•    телефон, номера 7 800 555 18 75, 8 495 159 50 44 или федеральный номер 7 (800) 555-18-75
•    WhatsApp или Telegram, номер 8 929 635 82 73
•    почту, адрес: [email protected]

Будем рады предложить прибор из боросиликатного стекла, прочный и долговечный.

Принцип работы водокольцевого вакуумного насоса

Содержание

1. Назначение и особенности
   1. Устройство и принцип работы
2. Основные характеристики
   1. Как работает водокольцевой насос? (видео)

На сегодняшний день в самых различных отраслях промышленности нашли широкое применение жидкостно-кольцевые вакуумные насосы.

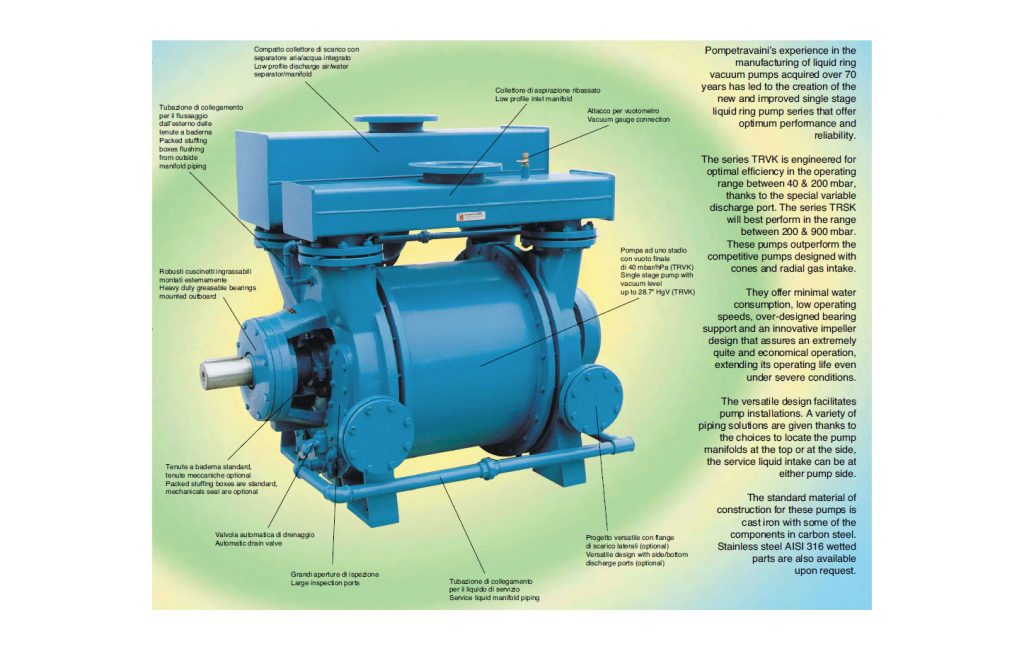

Водокольцевой вакуумный насос промышленного типа

Дело в том, что многие технологические и химические процессы на производстве должны проходить не под атмосферным нормальным давлением, а в разреженной среде, т. е. в вакууме. Именно для создания среды с необходимым уровнем давления и предназначены вакуумные насосы.

1 Назначение и особенности

Водокольцевые вакуумные насосы работают за счет создания центробежных сил в рабочей камере. Они откачивают газы за счет образования кольца в камере, через это кольцо внутри насоса образует облать вакуума или крайне низкого давления.

После начала работы насос способен втягивать в себя воздушные или газовые потоки, а затем запускать их в нужном направлении, причем уже очищенными и готовыми к дальнейшей эксплуатации. Именно поэтому такие устройства часто еще называют водно-воздушными.

Сферы применения вакуумных насосов:

• машиностроение;
• металлургия;
• химическая промышленность;
• деревообрабатывающая промышленность;
• пищевая промышленность;
• сельское хозяйство и другие.

Устройство и принцип работы вакуумных насосов отличаются в зависимости от задач, которые перед ними ставятся. Например, вакуумные мембранные насосы (сокращенно НВМ) используются в основном для газов и парогазовых смесей, в которых нет капельной влаги, а также отсутствуют примеси в виде твердых частиц.

Их особенностью является то, что они могут использоваться только в пожаробезопасных процессах и считаются экологически чистыми. НВМ является безмасляным устройством и представляет собой корпус, в котором находятся один электродвигатель и две несоединенные друг с другом ступени.

Водокольцевой насос из линейки ВВН

В отличие от НВМ, жидкостно-кольцевые вакуумные насосы могут использоваться во всех отраслях, в том числе пожароопасных. Рассмотрим принцип работы жидкостно-кольцевые вакуумных насосов на примере водокольцевого агрегата.
к меню ↑

1.1 Устройство и принцип работы

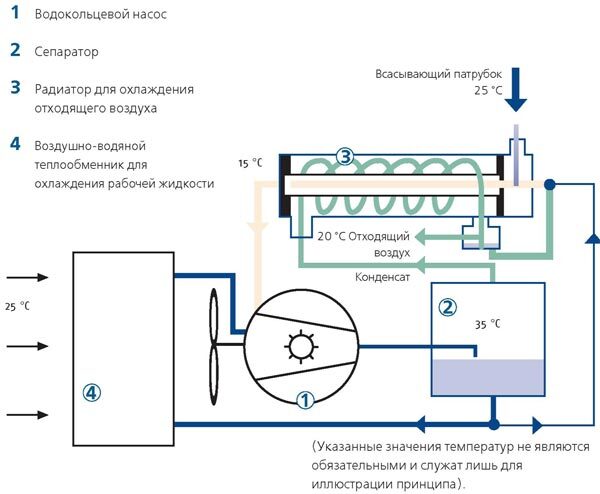

Водокольцевой насос представляет собой цилиндрический барабан с входным и выходным отверстиями, вокруг которых имеется уплотнительное кольцо в виде прокладки (в которое соответственно поступает неочищенный газ и потом выходит очищенный). Внутри него находится ротор с лопатками.

Перед началом работы насос наполняют рабочей жидкостью (в нашем случае водой). Ротор расположен немного в стороне от центра и во время его вращения между водой, которая под действием центробежной силы прижимается к стенкам цилиндра, и ротором образуется полость разреженного вакуума, напоминающая по виду серп. Это и есть рабочая полость устройства.

Так как лопатки ротора расположены неравномерно, то они делят рабочую полость на части неравного объема. Из-за разницы давлений газ проходит в центр устройства, очищается с помощью водно-кольцевого механизма и заполняет ячейки между лопатками ротора.

При последующем движении эти ячейки соединяются с выходным отверстием, куда выходит уже очищенный газ. Так как ротор вращается непрерывно, то и процесс очистки тоже является непрерывным, что позволяет проводить очистку без потерь времени и энергетических ресурсов.

Вакуумные водокольцевые насосы (ВВН) сегодня широко применяются во многих сферах хозяйствования. Они имеют ряд преимуществ, таких как:

К несомненным плюсам применения водно-кольцевых насосов можно отнести простоту конструкции, отсутствие высокоточных деталей. В ВВН единственной движущейся частью является ротор с лопастями, все детали данного водокольцевого насоса не соприкасаются друг с другом, соответственно нет износа деталей и нет необходимости проводить ремонт.

Еще один интересный момент в том, что водно-воздушные водокольцевые насосы смазываются рабочей жидкостью и по этой причине их ремонт становится крайней редкостью. Также в ВВН отсутствуют клапаны (часто нуждающиеся в замене), шестеренки (которые постоянно требуют смазки и замены за счет стирания).

А так как водокольцевой насос имеет рабочей жидкостью воду (один из немногих недорогих, общедоступных и восполняемых ресурсов), то единственной частью водокольцевого насоса нуждающейся в смазке являются подшипники ротора.

Если водокольцевой насос работает с газами, в которых много примесей различных твердых частиц (пыли, песка и др. ), то уплотнительное кольцо и прокладки могут потребовать замены, так как будут повреждаться данными твердыми частичками.

Важно убедится в том, что уплотнительное кольцо и все сальники в насосе находятся в нормальном состоянии, потому как их выход из строя приводит к серьезным проблемам и угрозе поломки всего механизма.

Все вышеперечисленное в совокупности делает водокольцевой вакуумный насос устройством простым и неприхотливым в эксплуатации, надежным, экономичным, невысокой стоимости.

Читайте также: как сделать насос для фонтана своими руками?

к меню ↑

2 Основные характеристики

Водокольцевой вакуумный насос ВВН 1-3

Теперь рассмотрим основные свойства и параметры, которые демонстрируют водно-воздушные водокольцевые насосы во время работы.

Водокольцевые вакуумные насосы имеют следующие основные характеристики:

• скорость откачки варьируется от 1,1 м³/мин до 12 и более м³/мин;
• мощность двигателя от 4 кВт до 40 и более кВт;
• габариты меняются соответственно;
• вес разнится от 25 кг. до 2000 кг. и более.

На сегодняшний день водокольцевые вакуумные насосы на рынке представлены как отечественного так и зарубежного производства.

Стоит отметить, что из-за простоты конструкции отечественные ВВН составляют достойную конкуренцию зарубежным аналогам. Они долговечны и могут быть использованы в любой хозяйственной сфере. Наиболее популярными моделями отечественного производства являются: ВВН1-1,5, ВВН2, ВВН1-6, ВВН1-12, ВВН1-25, ВВНЗ.

Читайте также: как получить лицензию на водопользование скважины?

к меню ↑

2.1 Как работает водокольцевой насос? (видео)

 Главная страница » Насосы

Как работают вакуумные насосы?

Вакуумный насос — это устройство, которое избавляется от частиц воздуха или молекул газа в герметичной камере. Классификация проводится в зависимости от диапазона давления, среди прочих факторов. Эти классификации охватывают первичные, вторичные и бустерные насосы, а диапазон давления делится на следующие группы: низкий, средний, высокий, сверхвысокий и чрезвычайно высокий вакуум. Основные части вакуумного насоса включают в себя электродвигатель, опорное основание, компрессор, вход, выпуск и рукоятку.

Как работает вакуумный насос

Какой бы вакуумный насос вы ни купили, знайте, что они работают одинаково. Когда он извлекает молекулы воздуха или газа из одного места, он покидает это пространство с более низким давлением или вакуумом. Однако теперь эти насосы работают по одному из трех принципов.

Захват отвечает за условия высокого и сверхвысокого вакуума. По сути, он потребляет много энергии и требует довольно много обслуживания, которое стоит дорого. Вакуумные насосы имеют различные типы потока, включая переходный, молекулярный и вязкий поток. Вязкий поток также называют непрерывным потоком, и он имеет место при высоких давлениях.

В большинстве случаев коммерческое и промышленное использование насосов осуществляется объемными насосами, такими как винтовой вакуумный насос. Вакуумные насосы имеют решающее значение в металлообработке и во многих отраслях обрабатывающей промышленности.

Типы вакуумных насосов

Существует две основные классификации принципов вакуумной откачки: улавливание и перенос газа. Последний затем разделяется на два: смещение и передачу импульса.

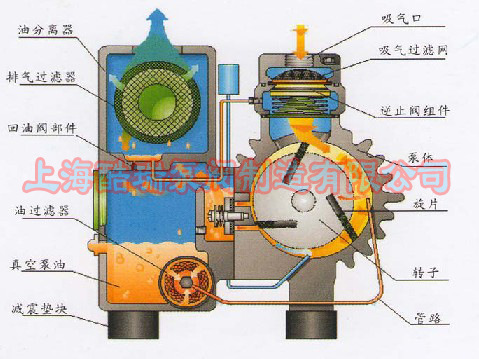

Объемные вакуумные насосы

Для работы этих насосов герметичная камера с потоком жидкости, контролируемым односторонними клапанами, должна расширяться и сжиматься. Процесс создания вакуума начинается с расширения герметичной камеры. Оттуда вакуум втягивает жидкость через впускной клапан в камеру. Как только насос достигает полного расширения, впускные клапаны закрываются, а выпускные открываются, и жидкость вытекает из камеры по мере сжатия. Этот цикл повторяется многократно, создавая пульсирующий поток.

Подобно типичным насосам, они также классифицируются в соответствии с конструкцией камеры и движением на роторные и поршневые вакуумные насосы. Существует также много типов роторных насосов: жидкостно-кольцевые, винтовые, шестеренчатые и спиральные вакуумные насосы. С другой стороны, поршневые насосы включают плунжерные, поршневые и диафрагменные вакуумные насосы.

Вакуумные насосы с захватом

Большинство вакуумных насосов с ловушкой работают при высоком вакууме, если нет никакого масляного загрязнения. Принцип работы отличается от одного к другому. Вы должны знать, что они не зависят от роторов или движущихся частей. Однако они нуждаются в регенерации, когда материал или поверхность, улавливающая газы, заполнены; таким образом, их нельзя использовать постоянно. Кроме того, эти насосы не могут избавиться от более легких газов, таких как гелий или неон. Некоторые из улавливающих насосов включают сорбционные, титановые сублимационные, криогенные и ионно-распыляющие вакуумные насосы.

Импульсные насосы

С другой стороны, эти насосы работают, вызывая движение молекул жидкости и газа, используя передачу кинетической энергии в молекулярном потоке. Они также отлично подходят для создания высокого вакуума для создания надлежащего потока. Однако на всем протяжении должно присутствовать низкое давление. Различные импульсные насосы — это диффузионный, масляный диффузионный насос и турбомолекулярный вакуумный насос с многочисленными вращающимися и неподвижными лопастями турбины.

способов выбрать лучший вакуумный насос

Это, несомненно, сложная задача, главным образом потому, что существует множество типов вакуумных насосов. Фактор, который вы также должны иметь в виду, — это обслуживание и стоимость. Проанализируйте или, что еще лучше, спросите о циклах технического обслуживания вашего идеального вакуумного насоса и частоте, с которой они должны выполняться. Это связано с тем, что это повлияет на стоимость установки. Еще одним фактором является производительность насоса.

Существует связь между последним и временем слива машины; таким образом, почему необходимо оценить производительность насоса. Смазка необходима не всем, но если она необходима, обязательно сообщите об этом своему дилеру при совершении покупки. Необходимо знать, что смазка обеспечивает эффективность насоса и сопротивление. Обратите внимание, что лучшим вакуумным насосом для лаборатории является сухой насос. Также учитывайте химическую совместимость используемых газов. Убедитесь, что вы принимаете во внимание эти факторы, так как они сделают вашу покупку стоящей каждой копейки.

Основное применение

Вакуумные насосы используются во многих областях, и каждый из них требует определенного типа в зависимости от цели. Они в основном используются в фармацевтической и медицинской промышленности, а также полезны в литье пластмасс, масс-спектрометрии и фильтрации. В масс-спектрометрии требуемое давление составляет от 10-3 до 10-4 мбар; поэтому выбор вакуумного насоса, который соответствует этому, имеет важное значение. Пылесосы грубой очистки — лучший вариант для агропродовольственной промышленности, дистилляции и сушки. Однако, если вы выполняете лучевую сварку, выбирайте высокий вакуум.

Что нужно знать перед покупкой вакуумного насоса

Проконсультируйтесь с экспертом

Несмотря на исследования, сделайте еще один шаг и свяжитесь с одним из наших экспертов по вакуумным насосам. В конце концов, мы хорошо разбираемся в этой области и можем развеять ваши заботы.

Учитывайте репутацию вашего производителя

Репутация производителя или компании имеет решающее значение, поскольку она позволит вам узнать, во что вы ввязываетесь. Благодаря технологиям вы можете просматривать их обзоры и рейтинги в Интернете, потому что в настоящее время почти у каждой компании есть веб-сайт. Если их репутация ужасна, вам не следует дважды думать о покупке у них, независимо от того, насколько дешевы их цены. Это может быть заманчиво, но в долгосрочной перспективе у вас будет много сожалений, и они часто дорого обходятся.

Рабочая температура вакуумного насоса

Чтобы насос работал на оптимальном уровне, необходимо учитывать температурные условия его работы. Несоблюдение правильных температур снизит эффективность, и ваш вакуумный насос выйдет из строя. Следует знать, что высокая температура напрямую влияет на его работу, так как насос засасывает воздух из системы. Чтобы избежать проблем, вы должны обеспечить насос соответствующей защитой. Таким образом, чрезвычайно высокие или низкие температуры не повлияют на насос, и он прослужит дольше. Однако у вас есть возможность выбрать вакуумный насос, способный выдержать любое из этих условий.

Совместимость материалов

Все сводится к роли покупки вакуумного насоса в первую очередь. Если вы собираетесь использовать химикаты, убедитесь, что выбранный вами насос совместим. В противном случае помпа может работать неправильно. Известно, что сухие насосы устойчивы к кислотным и агрессивным парам. С другой стороны, жидкостно-кольцевые вакуумные насосы могут хорошо работать при использовании с физическими примесями и водяным паром. Убедитесь, что вы выбрали то, что лучше всего подходит для вас.

Если вы все еще не уверены, какой насос лучше всего соответствует вашим потребностям, свяжитесь с нами, и мы поможем вам с вопросами.

Как работает вакуумный насос? (3D-анимация) · Technipedia · Motorservice

Настройки

Вернуться к поиску

Информация о продукте

Зачем автомобилю вакуумный насос? Как работает вакуумный насос? Сколько вакуума он создает? Где находится вакуумный насос? Эта статья дает вам ответы.

Вакуумные насосы устанавливаются в транспортных средствах, в которых недостаточно вакуума. Дизельные двигатели в стандартной комплектации оснащены вакуумными насосами, поскольку они не имеют дроссельных клапанов для создания разницы давлений.

Во многих транспортных средствах вакуум используется для усилителей тормозов, а также для управления пневматическими компонентами, такими как клапаны рециркуляции отработавших газов, заслонки отработавших газов, клапаны вторичного воздуха, переключатели впускного коллектора и органы управления турбокомпрессором. Вакуумные насосы создают вакуумное давление примерно от 0,7 до 0,9бар.

Поскольку все большее количество транспортных средств имеют электропривод, разработка вакуумных насосов также движется в сторону электронасосов. Их можно включать по мере необходимости независимо от двигателя. В гибридных автомобилях электрические вакуумные насосы обеспечивают усиление тормозов при выключенном двигателе внутреннего сгорания. В настоящее время однолопастные вакуумные насосы представляют собой новейшую технологию и во многих случаях устанавливаются на головке блока цилиндров и приводятся в действие распределительным валом.
