Просматривая каталоги новых автомобилей, с каждым годом все чаще в графе «тип коробки переключения передач» (КПП) можно увидеть слова «вариатор», либо же обозначение «CVT». Что представляет из себя этот тип КПП, чем он отличается от классических «автоматов» и в чем его преимущества — этим вопросам и посвящен данный материал.

Что представляет из себя вариатор. Главное отличие вариаторной КПП от классического «автомата» или «механики» в том, что этот механизм позволяет менять передаточное число от вращающегося коленвала двигателя к ведущим колесам плавно, то есть бесступенчато.

Эта особенность дает возможность подобрать оптимальное передаточное число и крутящий момент в конкретный момент времени, то есть мощность двигателя используется максимально эффективно. Кроме того, отсутствие ступеней обуславливает отсутствие необходимости переключения между ними, то есть очень плавный разгон автомобиля.

Немного истории. Сам принцип работы вариаторной трансмиссии был придуман отнюдь не вчера . Изобретателем этого механизма считается ни кто иной, как бородатый ученый времен ренессанса, Леонардо Да Винчи. Еще в 1490-году он нарисовал схему первого вариатора. В автомобильной промышленности эта система стала применяться в 50-х годах двадцатого века, а первопроходцем в этой области стала американская компания DAF. Стоит подчеркнуть, что типов вариаторов существует великое множество, но в автомобилестроении применяется лишь два типа — клиноременной (самый распространенный) и тороидный.

На сегодняшний день свою систему вариаторной коробки передач имеет практически каждый крупный автоконцерн. При чем, каждая система имеет некоторые свои особенности и уникальное название — у компании Ford это Ecotronic, Durashift CVT, у Mercedes-Benz — Autotronic, у Toyota — Multidrive, у Honda — Multimatic.

Составные части и принцип работы клиноременного вариатора. Основными составными частями вариатора такого типа являются:

• Шкивы. Большинство вариаторных систем состоят из двух шкивов — ведущего и ведомого. Ведущий шкив соединен с двигателем, от которого он и получает крутящий момент, ведомый — передает крутящий момент на колеса. Каждый шкив представляет из себя два конуса, направленных острыми сторонами друг к другу. Половинки обоих шкивов имеют возможность сдвигаться при помощи специального привода. Шкивы соединяются между собой клиновидным ремнем.
• Клиновидный ремень. В большинстве случаев это металлическая лента, на которую (перпендикулярно) надето большое количество трапециевидных металлических пластинок. У автомобилей Ауди вместо ремня применяется цепь.
• Система сервоприводов. Предназначена для сдвигания и раздвигания конусов шкивов. Эта система управляется автоматикой, а текущее положение конусов зависит от оборотов двигателя и скорости автомобиля.
• Автоматика. Управляет всеми системами вариаторной коробки передач, то есть на нее возложена функция определения, какое положение конусов шкивов оптимально в данный текущий момент времени и обеспечение такого положение посредством передачи сигнала на сервоприводы. Кроме того, автоматика управляет системой соединения-разъединения ведущего шкива и коленвала, являющейся аналогом сцепления (если сравнивать с обычной механической коробкой переключения передач).
• Система соединения-разъединения коленвала и ведущего шкива. В зависимости от производителя, в вариаторах применяются различные устройства. Это может быть автоматическое центробежное сцепление, электромагнитное сцепление, гидротрансформатор или так называемое «мокрое» многодисковое сцепление.

Весь механизм работы вариаторной коробки заключается в следующем. Когда автомобиль только начинает движение, конусы ведущего шкива находятся в полностью раздвинутом состоянии, то есть ремень ходит по самому маленьком радиусу. Конусы ведомого шкива напротив, полностью сдвинуты, тем самым позволяя ремню вращаться по максимальному радиусу. Это является аналогом первой передачи в механической коробке передач, когда необходимо обеспечить максимальный крутящий момент, чтобы сдвинуть автомобиль из стоящего положения.

Когда машина начинает разгоняться, автоматика анализирует скорость его движения и дает сигнал на систему сервоприводов, которые, в свою очередь, начинают сдвигать конусы ведущего шкива, выталкивая клиновой ремень наружу, и раздвигать конусы ведущего шкива, позволяя ремню постепенно утопать между ними. Тем самым и обеспечивается изменение передаточного числа в вариаторе клиноременного типа. Нетрудно догадаться, что при достижении автомобилем максимально возможной скорости, ведущий шкив находится в максимально «сведенном» состоянии, при этом конусы ведомого шкива максимально разомкнуты. Существенный минус клиноременного вариатора заключается в том, что ремень (в некотором случае это может быть цепь — например, у автомобилей Ауди) подвержен постоянным нагрузкам, соответственно именно он чаще всего выходит из строя первым. Стоимость его достаточно высока (как и цена работ по его замене) и если Вам «посчастливится» столкнуться с выходом ремня из строя — это очень ощутимо ударит по кошельку.

Тороидный вариатор. Этот тип коробки применяется автопроизводителями крайне редко, скорее в качестве различных экспериментов. Конструктив ее еще более сложен, нежели у системы с клиноременным приводом. Принцип работы тороидного вариатора заключается в том, что в тороидной поверхности (представляющей из себя полусферу и состоящей из двух дисков) зажат ролик. Передаточное число меняется, когда меняется положение ролика — то есть, когда он сдвигается, к примеру, вправо, его правая часть подходит к верху полусферы (то есть к меньшему радиусу диска) заставляя правый диск вращаться быстрее. При этом левая часть ролика задевает нижний край левого диска (полусферы), которая имеет больший диаметр и, соответственно, начинает вращаться медленнее. Чтобы обеспечить передачу крутящего момента дальше, применяется система роликов и шестеренок.

Встретить вариатор тороидного типа в обычных легковых авто на сегодняшний день достаточно сложно, так что если в салоне менеджер говорит Вам что в новой модели установлена вариаторная коробка передач, можно быть более чем на девяносто процентов уверенным, что речь идет о клиноременном типе системы.

Преимущества и недостатки вариаторных коробок переключения передач.

Для начала о приятном, то есть об их преимуществах.

• Плавность хода. Это действительно неоспоримое преимущество вариаторных коробок. Ни одна КПП другого типа, даже самая современная и имеющая большое количество ступеней, не сравниться с вариатором по плавности хода. Все потому, что физических ступеней вариатор просто не имеет. Хотя, многие модели с CVT автомобилей оснащены подрулевыми лепестками, позволяющие переключать «передачи» в ручном режиме. Однако эти передачи — не более чем фиксированные автоматикой определенные значения соотношения конусов ведущего и ведомого шкивов.
• Экономия топлива. Так как, в теории, вариатор максимально эффективно использует мощность двигателя, соответственно и бензина такое транспортное средства должно потреблять меньше (за счет более высокого КПД). На практике же оказывается, что машины с вариатором потребляют топлива практически так же, как и их аналоги с классической АКПП.
• Более быстрый разгон. Опять же, это скорее миф, чем реальность. Фактически, авто с вариатором разгоняются так же, как и оснащенные «автоматами» (правда, гораздо более плавно).
• Меньший шум от двигателя. Так как вариатор не загоняет обороты под максимум, соответственно и звук от двигателя более тихий. Однако водителям, пересевших с других типов КПП, эта особенность поначалу будет казаться странной. 5. Меньший износ двигателя. Опять же, из-за того, что обороты двигателя не доходят до максимально возможных. Соответственно (опять же, в тории), двигатель меньше изнашивается.

Недостатки вариатора:

• 1. Главный недостаток вариаторной коробки — сложность механизма ее устройства и относительная недолговечность. Из этого вытекает и высокая цена на обслуживание (включая дорогостоящее трансмиссионное масло для вариатора, которого обычно требуется 5-6 литров) и детали. Соответственно, если Вы собрались покупать автомобиль с пробегом больше ста тысяч километров, лучше обратите внимание на модели с классической АКПП или обычной механикой.
• 2. Отсутствие возможности резко перейти на пониженную передачу. Именно поэтому (а также из-за ограничений по возможности передачи крутящего момента) вариатор не используется в автомобилях со «спортивным» характером.
• 3. Сложности при буксировке автомобиля, вытекающие из особенности конструкции вариатора.

Выводы. Вариаторная коробка переключения передач — одна из самых технологичных на сегодняшний день. Если Вам важен в первую очередь комфорт, плавность хода и не пугает высокая стоимость обслуживания — обратите внимание на модели автомобилей, оснащенные этим устройством. Если же Вы предпочитаете спортивный стиль вождения, либо подбираете авто с пробегом — лучше присмотритесь к транспортным средствам с классическим «автоматом» или механикой.

Цепной вариатор принцип работы — Цепной вариатор

Изобретение относится к машиностроению и может использоваться в трансмиссии транспортных средств, а также в механизмах, где требуется бесступенчатое изменение оборотов и крутящего момента. Цепной вариатор содержит ступицу (1), на которой установлены звездочки (2) с эксцентрично расположенными осями (3). Звездочки установлены радиально непосредственно на ступицу. Крутящий момент со ступицы или на ступицу передается цепью посредством звездочек. Способ фиксации звездочек в нужном положении может быть различным как фрикционным, гидравлическим, электрическим и т.д. При повороте звездочек вокруг эксцентрической оси изменяется расстояние цепи от оси ступицы, соответственно происходит изменение плеча приложения силы. Изменяя положения звездочек можно изменять крутящий момент и соответственно передаточное отношение. Изобретение позволяет повысить долговечность и надежность, увеличить ресурс передачи. 8 ил.

Изобретение относится к машиностроению и может использоваться в трансмиссии транспортных средств, а также в механизмах, где требуется бесступенчатое изменение оборотов и крутящего момента.

Известны клиноременной вариатор. Источник «Википедия» свободная энциклопедия сайт ru. wikipedia.org/wiki/Вариатор. Клиноременной вариатор состоит из нескольких (как правило, одной-двух) ременных передач, где шкивы образованы коническими дисками, за счет сдвигания и раздвигания которых изменяются диаметр шкивов и, соответственно, передаточное число. Разные фирмы разработали каждая свою конструкцию клиноременного вариатора, так на Audi в трансмиссии Multitronic вместо ремня применяют цепь, a Honda ставит набранный из металлических пластин ремень, но принцип от этого не меняется.

Тороидный вариатор, который состоит из соосных дисков и роликов, передающих момент от одного диска к другому. Для изменения передаточного числа меняются положение роликов и их радиусы, по которым ролики обкатывают диски. И поскольку все усилие сосредоточено в пятне контакта, то для поворота роликов должны использоваться особые устройства, способные преодолевать силу прижатия ролика к диску.

Лобовой вариатор, где к плоскому маховику двигателя прижимался диск, перемещающийся от центра к краю.

Так, очевидно, что самыми конструктивно слабыми местами существующих сегодня автомобильных вариаторов являются: для клиноременного эти самые ремни, а для тороидного — пятно контакта диска и ролика, где сила давления достигает 10 тонн. Поэтому здесь применяются специальные высокотехнологичные материалы, что делает надежность вариаторов достаточно высокой, близкой к надежности гидромеханических «автоматов», но все же из-за нагрузок на ремень или пятно контакта вариаторы пока не могут «тянуть грузы», а также работать с двигателями большой мощности. На сегодняшний день рекордом для клиноременного вариатора оказывается 220 л.с. и 300 Нм, которые развивает V-образный 6-пилиндровый мотор Audi A6, «воспринятый» трансмиссией Multitronic, а для тороидного — «переваренный» Extroid (3-литровый двигатель Nissan Gloria и Cedric), развивающий 240 л.с. и 310 Нм.

Задачей предлагаемого изобретения является повышение долговечности и надежности, увеличение ресурса, передача высокого крутящего момента бесступенчатой трансмиссии.

Решение данной задачи достигается тем, что бесступенчатая трансмиссия, содержащая ступицу, на которую по радиусу устанавливаются звездочки с эксцентрично расположенными осями, крутящий момент со ступицы или на ступицу передается цепью посредством звездочек, с эксцентрично расположенными осями закрепленных по радиусу ступицы, способ фиксации звездочек в нужном положении может быть различным как фрикционным, гидравлическим, электрическим и т.д.

Предлагаемое изобретение иллюстрируется фиг.1-8. На фиг.1 — ступица, на фиг.2 — звездочка, на фиг.3 — ступица с установленными звездочками, на фиг.4 — положение звездочек с наиболее меньшим расстоянием до центра ступицы, на фиг.5 — расположение звездочек с наибольшим расстоянием от центра ступицы, на фиг.6, 7, 8 — этапы работы с двумя вариаторами, ведущим и ведомым, работающими в паре.

Вариатор работает следующим образом.

При повороте звездочек 2 вокруг эксцентрической оси 3 изменяется расстояние цепи 4 от оси ступицы 1, соответственно происходит изменение плеча приложения силы, изменяя положения звездочек можно изменять крутящий момент и соответственно передаточное отношение. Так же работу вариатора можно рассмотреть на фиг.6-8, на фиг.6 силовая установка вращает вариатор, расположенный с левой стороны, и с помощью цепи вращение передается на правый ведомый вариатор, при таком зафиксированном положении звездочек передается наиболее высокий крутящий момент на ось правого вариатора. На фиг.7 1-1, на фиг.8 на левом вариаторе крутящий момент меньше, чем на правом вариаторе, но на правом больше количество оборотов.

Цепной вариатор, содержащий ступицу, на которой устанавливаются звездочки для приводной цепи, отличающийся тем, что звездочки установлены радиально непосредственно на ступицу и звездочки имеют эксцентрично расположенные оси.

принцип работы, история, масло GT CVTF Multi / GT OIL автомобильные масла из Кореи

1. Главная
2. Полезные материалы
3. Cтатьи
4. Вариатор: принцип работы, история, масло GT CVTF Multi

Cтатьисертификатырекомендациимакеты

Автоматические коробки с бесконечным количеством передач CVT

Как же они устроены?

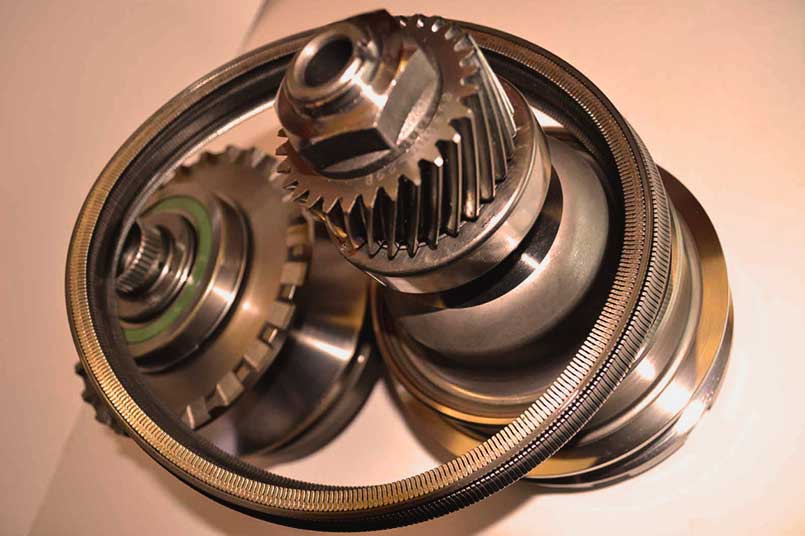

Основа этой передачи два конических шкива и металлический ремень  или цепь между ними. входной шкив двигает  ремень, а ремень в свою очередь вращает выходной шкив. Зазор между конусами определяет рабочий диаметр шкивов. Конусы вариатора, не цельные как было раньше, но имеют сдвижные половинки. Если шкив сдвинут, а ремень вращается по большому диаметру, получается максимальное передаточное число, что соответствует первой передаче.  Далее сдвигая шкив, можно максимально плавно уменьшать передаточное число, то есть максимально плавно переключать скорости (хотя их и нет), но передаточные числа соответствуют скоростям в обыкновенной автоматической коробке.

Когда ведущий шкив раздвинут максимально, ремень крутится по малому диаметру, опираясь гранями на его поверхность, это своеобразная пятая – шестая передача

Этот простой механизм и показывает основной принцип работы CVT!

Все это делает вариатор (CVT), очень эффективным звеном, между двигателем и колесами. Ведь здесь передается максимальное КПД, потому как передача крутящего момента от двигателя – трансмиссии – колесам, здесь жесткая, то есть передается механическими усилиями, а не давлением масла.

Что может ломаться в таких коробках?

Вариатор очень требователен к обслуживанию. Как регламентируют некоторые производители масло меняется раз в 60 – 80 000 километров, а в тяжелых условиях и чаще. ДЕЛАТЬ ЭТО СТОИТ ВСЕГДА! Потому как если вы не замените масло, то начинают проявляться проблемы и здесь они далеко не «детские».

• Например забивается отложениями гидроблок, и масляный насос не может нагнетать нормальное давление.
• От этого валы не могут нормально зажать или разжать ремень, он начинает в них пробуксовывать.
• Когда буксует ремень, он очень сильно изнашивается. При высоких износах он может порваться. И тогда коробка может быть серьёзно разрушена!

Вот к чему может привести неправильное техническое обслуживание

Немного об истории CVT

Принцип бесступенчатой трансмиссии изобрел еще Леонардо Да Винчи, аж в 1490 году, только внедрить его в массы он не смог, у него попросту не было такого двигателя внутреннего сгорания, которым обладают современные автомобили. Однако принцип двух конусов направленными в разные стороны сужающимися частями и натянутым между ними ремнем, предложил именно Да Винчи, такие конструкции применялись на мельницах, это уже и был примитивный вариатор. Далее про эту систему как-то забывают и только в начале 19 го века, принцип начинают применять в промышленных редукторах,  но до автомобильного варианта, еще далеко.

Первой бесступенчатой трансмиссией современного автомобиля стала DAF Variomatic [3] Её создал голландский инженер Хуберт ван Доорн основатель DAF. По сравнению с дорогими автоматическими коробками имеющими только три ступени это был прорыв. Эта трансмиссия устанавливалась на автомобиль DAF 600 с двигателем небольшого объёма — 0,59 литра. выпускался он в 1959-1963гг

В 1975 году легковое подразделение DAF было продано концерну VOLVO и унаследовав патент компания VOLVO устанавливала CVT коробки на Volvo 3 серии.

С 1984 года новое поколение вариаторов Transmatic клиновые вариаторы с цепным приводом были запущены в массовое производство Ford и FIAT (Ford Fiesta, FIAT Uno). В то же время Subaru наладило производство своей CVT Lineartronic, которую поставляло и поставляет другим автопроизводителям. Это всё были малолитражки.

Только в конце 1990-х годов вариаторы начали устанавливать и на машины среднего класса с двигателями более 2,5 литра, взамен традиционных гидромеханических АКПП. Самые распространенные AISIN TOYOTA и  JATCO NISSAN

Масло в вариаторе несет на себе множество функций. А работает при этом в очень тяжелых условиях. Основные функции масла для вариатора:

• защита от трения металла о металл
• защита от проскальзывания ремня о шкивы
• привод гидравлики вариатора
• охлаждение вариатора во время эксплуатации
• предотвращение вспенивания жидкости
• содержание деталей вариатора в чистоте
• защита деталей от коррозии.

Универсальное масло для вариаторов GT CVTF Multi справляется с этими функциями

GT CVTF Multi обеспечивает полную защиту трансмиссии при низких температурах, защиту от шлама в трансмиссии, максимально повышая производительность. GT CVTF Multi – это высококачественное масло, превосходящее большинство современных спецификаций OEM.

Преимущества:

• Превосходные антивибрационные свойства: максимальный комфорт вождения.
• Повышенный запас прочности: более длительный срок службы и увеличенный интервал обслуживания и защита деталей
• Надёжная защита от износа всех элементов вариатора.

Применение: Универсальное масло для большинства автоматических коробок передач с плавно изменяемым передаточным числом (CVT), с цепным или ременным вариатором.

Но есть и ограничения в примение данного продукта

Не рекомендуем применять

1.в вариаторах с сухим типом ремня,

2.EXTROID NISSAN, то она встречается очень редко в России. Система предназначена для моторов мощностью в 280–300 л.с., а вместо клинового ремня используются торы, применяются жидкости CVT KTF1 Nissan, Lineartronic, Subaru, CVT с гидротрансформатором, Ecotronic Ford

3. в гибридных CVT

Новое поколение  вариаторных коробок Toyota Direct-Shift CVT

Механико-вариаторный гибрид, призванный побороть главную проблему вариатора — проблемы со стартом. Состоит из вариатора и стартовой зубчатой передачи. Последняя работает в самых сложных для вариатора режимах — старте и вытаскивании из грязи.

4. e-CVT (планетарно-электрический «вариатор» гибридных автомобилей)

CVT, установленная на автомобиле Toyota Prius, разработчики назвали PSD (Power Split Device, устройство распределения мощности, японцы называют эту трансмиссию «трёхходовая муфта»). Применяется DEXRON VI

5. В  традиционных АКП с гидротрансформатором

Спецификации и рекомендации:

Физико-химические свойства

По своим физико-химическим свойствам GT CVTF Multi соответствует ряду оригинальных OEM продуктов

• Toyota CVTF TC
• Toyota CVTF FE
• Nissan NS-1,2,3
• Honda HMMF(without starting clutch)
• HCF2 (Honda Z-1) (CVT model, without starting clutch)
• Mitsubishi SP-III, Mitsubishi CVTF-J1, Mitsubishi CVTF-J4 and -J4+
• Mazda JWS 3320
• Subaru ECVT, Subaru iCVT/iCVT FG(Nissan NS-2), Subaru Lineartroincs Chain CVT/HT Chain CVT
• Daihatsu Ammix CVT DFE, Daihatsu Ammix CVT DC
• Suzuki CVTF TC, Suzuki NS-2, Suzuki CVTF3320, Suzuki CVTGreen 1&2
• Hyundai SP-III (CVT Model)/CVT-J1
• Chrysler Jeep NS-2/CVTF +4
• GM DEX CVT
• Mini Cooper EZL799/83 22 0 136 376/83 22 0 429 154
• Audi Multitronic Chain CVT
• Ford CFT or CVT 30 or WSS-M 2C933A(Chain type, Ford CFT or CVT 23 or WSS-M 2C928A, Ford MERCON® C MB 236. 20 Punch CVT

Рекомендуется для применения в автомобилях американских, японских, корейских и европейских марок: Toyota, Lexus,  Nissan, Infiniti, Honda, Acura, Mazda, Mitsubishi, Suzuki, Daihatsu, Subaru, Hyundai, Kia, GM, Chrysler, Ford, Renault, FIAT, Mini,  концерна VW

Достаточно широкий диапазон применения позволяет успешно использовать это моторное масло в самых распространенных моделях автомобилей российского рынка

Вариатор передач мототехники. Принцип работы и повышение ресурса основных компонентов

Вариатор передач: принцип работы и основные компоненты трансмиссии мототехники

Вариатор представляет собой устройство для обеспечения бесступенчатого изменения передаточного отношения между двигателем и колесами.

Вариаторы находят широкое распространение во многих механизмах, в частности в станках, конвейерных линиях, скутерах, снегоходах, мотоблоках, мотобуксировщиках и других агрегатах.

Выбор в пользу данного вида трансмиссии осуществляется из-за высокой надежности, простоты конструкции и длительного ресурса при должном обслуживании.

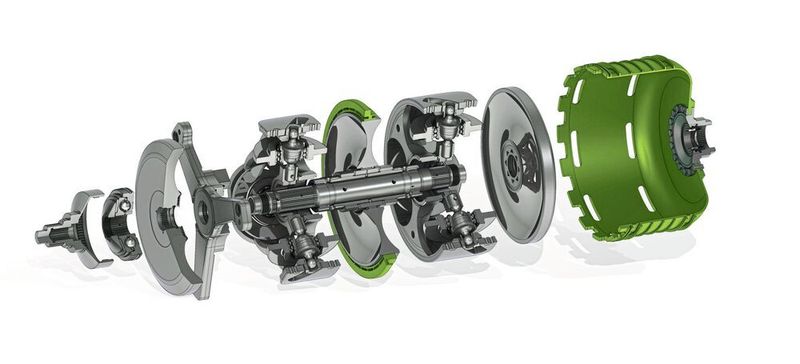

Вариатор мототехники состоит из следующих основных частей: валов, на которых расположены шкивы, ремня, роликов, пружины.

Шкивы вариатора

Основными компонентами любого вариатора являются шкивы. В конструкции их два – один ведомый и один ведущий.

Каждый шкив состоит из пары конических дисков, один из которых осуществляет возвратно-поступательные движения относительно вала, а второй закрепляется неподвижно.

Диски шкивов двигаются синхронно: если подвижный диск ведомого шкива отклоняется от неподвижной щеки, то диск ведомого на такое же расстояние приближается к зафиксированному элементу на своем валу.

В процессе перемещения подвижного диска меняется рабочий радиус шкива. Чем ближе ремень приближается к оси, тем меньше рабочий радиус.

Если рабочий радиус ведущего шкива мал (соответственно рабочий радиус ведомого механизма велик), то скорость вращения колес небольшая. По мере увеличения оборотов рабочий радиус ведущего шкива увеличивается – меняется передаточное отношение и увеличивается скорость транспортного средства.

Ведущий шкив располагается на коленчатом вале. Ведомый находится на вале сцепления.

Ремень вариатора

На вариаторах мототехники устанавливают клиновидные ремни – прорезиненные зубчатые ленты, которые осуществляют передачу крутящего момента с ведущего вала на ведомый.

Ремень вариатора перемещается с внешнего радиуса шкива на внутренний, меняя передаточное отношение.

Ремень начинает двигаться под влиянием подвижного диска ведущего шкива. При повышении оборотов мотора он сдвигается в сторону неподвижной щеки вариатора, выталкивая ремень на внешний радиус.

В тот же момент вытолкнутый наружу ремень продвигается вглубь дисков ведомого вала вариатора, раздвигая их.

Таким образом осуществляется регулирование передаточного отношения.

Ролики вариатора

Ролики вариатора предназначены для перемещения подвижного диска ведущего шкива при повышении оборотов.

Они представляют собой овальные грузики, покрытые слоем полимерного материала. Ролики устанавливаются на внешней части подвижной щеки и прижимаются шайбой, имея возможность двигаться по дорожкам в вертикальном направлении.

По мере увеличения центробежной силы при повышении оборотов двигателя ролики перемещаются с центра в сторону внешней кромки шкива.

Под действием грузиков подвижная щека перемещается в сторону зафиксированной, увеличивая рабочий радиус шкива.

Ролики заставляют щеки сдвигаться по мере увеличения оборотов, что позволяет увеличить скорость вращения колес.

Пружина вариатора

Пружина вариатора устанавливается на ведомом шкиве и служит для сближения щек.

В начальном положении рабочий радиус ведомого шкива вариатора максимален за счет усилия пружины.

При увеличении оборотов и соединении щек ведущего вала ремень стремится раздвинуть диски ведомого. Натяжение ленты становится сильнее усилия пружины и ремень движется внутрь шкива, уменьшая рабочий радиус.

В процессе перемещения ремня на меньший радиус ведомого шкива увеличивается скорость.

Причины износа вариатора и способы повышения ресурса

Вариатор является достаточно надежной трансмиссией и работает длительное время при условии бережного отношения и транспортному средству: недопущения перегрева компонентов вариатора, отсутствия движения по бездорожью и так далее.

Однако вследствие трения сопряженные компоненты вариатора истираются. В большей степени это касается подвижных дисков шкивов и сопряженных с ними осей.

Именно это является наиболее частой причиной ремонта вариатора. Причем детали сложно поддаются восстановлению, а стоимость новых компонентов высока.

Поэтому для увеличения ресурса вариаторов мототехники все чаще применяют антифрикционное твердосмазочное покрытие MODENGY 1002.

Оно наносится на контактирующие поверхности вариатора, снижая их износ, повышая плавность перемещения, обеспечивая защиту от коррозии.

Также материал может наноситься на ролики для снижения истирания в процессе движения по дорожкам. Несмотря на то, что замена грузиков не доставляет особого труда, снижение динамики разгона транспортного средства вследствие снижения веса роликов доставляет неудобства.

Кроме дисков и роликов повышенному износу подвергается ремень вариатора.

Он истирается о поверхности дисков шкивов, теряя свою работоспособность.

Ресурс качественного ремня вариатора равен примерно шести тысячам километров пробега. Если есть возможность, то лучше производить замену чаще для предотвращения неблагоприятных ситуаций.

Также рекомендуется периодически проверять состояние ленты. При появлении трещин и повреждений, а также уменьшении ширины ремня необходимо провести замену.

Менять ремень необходимо при выключенном двигателе. Лента снимается после ослабления крепления щек шкивов, после чего устанавливается новая в соответствии с указаниями стрелок и надписей на внешней поверхности.

Вариатор:описание,фото,принцип работы,устройство,виды

Nevada 1976Вариатор:описание,фото,принцип работы,устройство,виды 0 Comment

Содержание статьи

Идея переключения передач без участия водителя появилась уже давно. Она существует еще с первых автомобилей, появившихся на конвейере завода «Ford». Люди модернизировали механические КПП, создали полуавтомат, АКПП, но не добились нужной плавности и полного ощущения спокойного переключения, потому как любая трансмиссия подразумевала толчок и включение, что являлось не всегда комфортным. Да и расход топлива от этого возрастал, потому что мотор необходимо достаточно хорошо раскручивать, чтобы получить нужное ускорение, без ущерба для агрегата. Одной из идей развития автоматической коробки, стала коробка передач с бесступенчатым переключением

История вариатора

Автомобиль, скорость которого зависела бы исключительно от скорости вращения двигателя, был бы крайне неудобен в эксплуатации. Представьте, что в машине имеется только одна передача, например, первая или третья. В одном случае вы бы смогли ехать довольно быстро, но автомобиль бы долго разгонялся и медленно ехал в гору. В другом все было бы с точностью до наоборот – легкий старт, но крайне медленная скорость движения. Из-за таких трудностей и была разработана первая механическая трансмиссия.

Время шло, и каждый автопроизводитель пытался упростить управление машиной (всем прекрасно известно, какие трудности у некоторых водителей вызывает МКПП). В ходе таких изысканий и была разработана сначала автоматическая коробка, затем робот, ну и, наконец, вариатор, имеющий бесконечное число передач.

Вариатор – что это

Вариатор – это новый тип КПП, наравне с остальными видами трансмиссиями, тоже прочно входит в жизнь многих автовладельцев. Несмотря на всю его простоту и гениальность, эта система еще до сих пор не достигла совершенства. Сегодня вы узнаете о том, как применяется вариатор, его принцип действия, что отличает его от автоматической коробки и как такое устройство применяется на автомобилях.

Принцип работы клиноременной КПП

Если говорить простым языком, устройство работает следующим образом. Существует два шкива: один ведущий, подключающийся к силовому агрегату, другой – ведомый, подключаемый к приводам колес. Валы соединяются ремнем или цепью.



Шкивы не литые, а сделанные из двух конических половинок, которые могут сходиться и расходиться, изменяя диаметр этой конструкции.

Принцип работы довольно простой: допустим, наш автомобиль «трогается» с места и ему нужно больше сил. Чтобы снизить нагрузку на мотор, конусы на ведущем вале расходятся, и он уменьшается в диаметре. Ведомый шкив, наоборот, должен быть максимального диаметра, поэтому его конусы сводятся. Таким образом, двигатель совершает оптимальное количество оборотов в каждом конкретном случае, что снижает нагрузку на него.

При повышении скорости, соответственно, изменяются и диаметры шкивов – ведущий увеличивается, а ведомый уменьшается. Все это необходимо для стабилизации работы силового агрегата, а также для уменьшения тягового усилия.

Изменением диаметров на каждом из шкивов занимается электронная система, получающая данные из бортового компьютера и ЭБУ.

Плюсы такого варианта в более низкой стоимости и в простоте конструкции, из-за чего цена трансмиссии чуть ниже, чем на другие типы вариаторов.

Устройство клиноременной коробки CVT

Поскольку тороидальный вариант достаточно дорог в производстве и применяется только на премиумных автомобилях, имеет смысл рассказать об устройстве только клиноременного типа.



Как и робот, вариатор устанавливается либо продольно, либо поперечно. Основные его компоненты:

• Система сцепления. Простейшее устройство, предназначенное для соединения двигателя с трансмиссией и, при необходимости, ее отключения (так называемая «нейтралка»).
• Гидротрансформатор, использующийся также и в обычной АКПП.
• Валы с изменяющимися конусами.
• Ремень или цепь для их соединения. Кстати, оба компонента изготавливаются только из прочных металлов, поскольку на них приходится большая нагрузка.
• Масло, применяющееся для снижения трения между валами, а также для нагнетания давления.
• Насос, создающий то самое давление. Оно необходимо для правильной работы конусных частей. Иногда он может отсутствовать (в таких случаях за изменение диаметра шкивов отвечает либо гидравлика, либо пружина).
• Гидроблок, выполняющий функцию подачи масла по различным каналам к обоим шкивам. Кстати, если при работе вариатора возникают различные толчки или пробуксовки, чаще всего это свидетельствует о поломке гидроблока.
• Система фильтров, не позволяющая масляным каналам забиваться отложениями и металлическим мусором.
• Радиаторы, отводящие тепло от коробки передач. К сожалению, без них такая трансмиссия довольно быстро перегревается, особенно во время пробуксовки или езды по бездорожью.
• Электронная система управления, получающая команды от ЭБУ и изменяющая диаметр каждого из валов в зависимости от скорости и нагрузки.
• Устройство, отвечающее за включение реверсного хода.

Как правильно пользоваться вариатором

Принцип управления вариатором такой же, как автоматической коробкой передачи. Обе коробки имеют по две педали (газ и тормоз ). При управлении автомобилем с вариатором, вы не услышите и не почувствуете переключение передач — оно просто повышает и понижает частоту вращения двигателя по мере необходимости, вызывая более высокие скорости вращения двигателя для лучшего ускорения и более низкие обороты для лучшей экономии топлива во время режима «круиз».

Многие автомобилисты первый раз сев за руль автомобиля с вариатором в глаза первым бросается то, что автомобиль звучит совсем по другому. Когда вы резко нажимаете на педаль газа, двигатель работает так же, как и на скользящей муфте или неисправной автоматической коробке передач. Это нормально — вариатор регулирует частоту вращения двигателя, чтобы обеспечить оптимальную мощность для ускорения. Некоторые вариаторы запрограммированы на поэтапное изменение соотношений, чтобы они больше походили на обычную автоматическую коробку передач. В управлении автомобилем в вариативной трансмиссией нет никаких отличий от управления автомобилем с автоматической коробкой передач.

Коробка вариатор плюсы и минусы

Автомобиль с вариатором, в конечном счете, будет более экономичным, чем обычный автомобиль, особенно для остановки / начала движения или когда вы постоянно меняете скорость. Старт автомобиля будет более гладким и более тихим. Однако, чем больше этих преимуществ вы получаете, тем больше автомобиль чувствует себя на моторной лодке, где вы получаете странное ощущение увеличения скорости при неизменных оборотах двигателя. Если вы можете жить с этим, и это не придаст вам никакого дискомфорта, то вариатор вполне вам подойдет. Более детально о плюсах и минусах вариаторов ниже.

Плюсы вариатора

Основным  преимуществом вариатора является эффективность, которую он может предложить. Транспортные средства, которые включают CVT, оценены среди самых эффективных транспортных средств и могут предложить значительную экономию топлива. Сегодня почти все гибриды используют вариатор для максимальной экономии топлива. Еще одно преимущество CVT замечено при движении по крутым склонам. Нормальные автоматические коробки передач могут иногда испытывать трудности при большой нагрузке, когда вариатор почти сразу может найти точное соотношение, необходимое для плавного обеспечения мощности без каких-либо переключений. Эти плавные переключения передач являются еще одним преимуществом для водителя, поскольку они могут предложить чрезвычайно плавные поездки, даже не чувствуя «сдвига» транспортного средства.

Минусы вариатора

Хотя вариатор может предложить непревзойденную экономию топлива, у него есть существенный минус. Основной  недостаток данных трансмиссий — это ценник, с которым они продаются. Типичная замена трансмиссии часто может стоить от 2 000 долларов в случае поломки. Из за особенностей устройства, блок CVT не будет работать так же долго, как обычная автоматическая коробка передач. В среднем срок службы этой трансмиссии составляет 150 – 200 тысяч километров. Еще более важно отметить тот факт, что, когда они выходят из строя, в 9 из 10 раз они должны быть заменены. Причиной этого является то, что детали очень дороги, их может быть трудно, если не невозможно найти, и, как правило, цена за замену деталей получается такая, что дешевле будет произвести полную замену. Другим недостатком вариатора является то, что они не могут выдержать мощность, которую может выдержать автоматическая или механическая коробка передач. По этой причине блок CVT не используется в машинах с большой производительностью.

Как правильно буксировать на вариаторе

Можно ли буксировать вариатор? В отношении буксировки транспортного средства с вариатором следует отметить несколько моментов. Для буксировки транспортного средства, оборудованного бесступенчатой ​​трансмиссией, под ведущими колесами буксируемого транспортного средства должна быть установлена ​​буксирная тележка.

Никогда не буксируйте автомобиль с передним приводом с вариатором и с передними колесами на земле или четырьмя колесами на земле. Если вам необходимо буксировать автомобиль, оборудованный вариатором, сзади, то спереди на земле, используйте буксирные тележки под передними колесами. Невыполнение этого требования может привести к серьезным, дорогостоящим повреждениям вашего автомобиля.

Никогда не буксируйте полноприводные модели CVT, такие как Murano, с любой парой колес на земле. Это может привести к серьезным дорогостоящим повреждениям

Чем отличается вариатор от «автомата» и «робота»

При покупке авто даже опытный автомобилист не всегда сможет разобраться, какая коробка передач в нём установлена. Приводим советы, как отличить АКПП, CVT и «робота» визуально.
Советуем вам почитать о том, как устроена секвентальная коробка передач.
Найти отличия между автоматической и вариаторной коробкой передач при посадке в салон авто невозможно. И та и другая выглядят идентично: один рычаг управления, одинаковое обозначение режимов.
Существует 4 основных признака, по которым можно определить тип КП:
Количество режимов. Вариаторы могут содержать меньшее количество режимов — обычно 4: «P», «N», «D», «R». В современных «автоматах» присутствуют ещё и дополнительные. Указание типа КП рядом с маркой автомобиля.
Чтобы разобраться, какая же всё-таки КП установлена в машине, следует осмотреть её снаружи сзади. Большинство производителей около обозначения марки и модели сообщают и тип трансмиссии — «AT» или «CVT». Разница в «поведении» транспорта в ходе езды. У авто с АКПП будут присутствовать рывки и толчки. У транспортных средств с вариатором их не будет. Кроме того, у последних будут слышны щелчки в коробке. Разное «поведение» машины при подъёме на горку. Если при движении под гору затормозить и отпустить педаль газа, автомобиль с АКПП будет плавно двигаться вперёд без отката назад. Автос вариатором сделает откат назад и не будет осуществлять движение вперёд на холостых оборотах.
При отсутствии возможности воспользоваться вышеперечисленными способами за информацией о типе трансмиссии следует обратиться:
к добросовестному продавцу, к опытному автослесарю, к сопроводительной документации авто.

Вариатор, робот или автомат: что выбрать?

Робот – лучший выбор для тех, кто хочет получить преимущества механики и управляемость АКПП.

Автомат – отличный и проверенный временем вариант. У таких автомобилей нет проблем с ремонтом, да и стоимость их ниже, однако при переключении передач на некоторых моделях все еще могут наблюдаться толчки или пробуксовки.

Вариатор – оптимальный выбор, если вы хотите получить хорошую управляемость, оптимальный расход топлива и максимальную оптимизацию. Однако такие автомобили все еще недостаточно распространены в России и, следовательно, имеются сложности при их ремонте (высокая цена расходников и трудности с поиском мастера).

Как видите, объективно самого лучшего варианта не существует, однако, вариатор имеет большие перспективы в развитии и поэтому можно обратить внимание на автомобиль именно с такой КПП.

Устройство тороидального вариатора

В отличие клиноременной конструкции, вариатор тороидального типа состоит из двух дисков, выполненных в виде вогнутых криволинейных поверхностей. Вращение от ведущего элемента на ведомый передается при помощи специального ролика скользящего действия. При его наклоне и перемещении к наружному диаметру ведомого диска происходит увеличение передаточного числа. Соответственно, при наклоне ролика в противоположную сторону и смещении к центру диска, передаточное отношение вариатора снижается.

Схема устройства и принципа действия тороидального вариатора:



Основные требования к тороидальным вариаторам: высокий коэффициент полезного действия, длительный срок эксплуатации. Чтобы обеспечить выполнение поставленных задач, при изготовлении элементов вариатора используются дорогостоящие материалы, современные технологии.

Тороидальные вариаторы отличаются относительной простотой, однако, такие вариаторы редко применяются в современном автопроизводстве. Это объясняется следующими факторами:

• повышенная требовательность к точности изготовления рабочих элементов;
• прочности поверхностного слоя сопрягаемых дисков и роликов;
• использование дорогих технологий при изготовлении узлов и деталей;
• сложность настроек;
• высокая стоимость специальных смазочных материалов.

Как работает тороидальный вариатор

Глядя на схему тороидального устройства, может показаться, что оно не относится к механизмам вариаторного типа. Здесь отсутствует ременная передача, шкивы не перемещаются относительно друг друга (не сходятся и не расходятся), валы стоят неподвижно. Но, если проанализировать принцип действия данного механизма, получается, что он очень похож на классический вариатор:

1. Ведущий диск вариатора прочно сидит на выходном валу двигателя внутреннего сгорания.
2. Ведомый – передает вращение на приводной вал главной передачи.
3. Ролики передают момент вращения от силового агрегата на ведомый диск.
4. Передаточное число изменяется, в зависимости от угла наклона роликов и места контакта с дисками.

Благодаря двум степеням свободы, ролики вариатора могут крутиться вокруг своей оси, а также совершать наклоны в вертикальном направлении. В результате происходит их контакт с дисками на различных уровнях.

Регулятор давления топлива:описание,фото,назначение,устройство

Выхлопная система: описание,фото,назначение,тюнинг

Датчики давления в шинах: комфорт или мука?

Как правильно использовать турбокомпрессор?

Вариатор: устройство, виды, принцип работы вариаторной коробки передач — Autodromo

Вариатор или вариаторная КПП представляет собой бесступенчатую трансмиссию, позволяющую автоматически регулировать передаточное число для преобразования крутящего момента, передаваемого от двигателя на колеса автомобиля.

Как правило, вариаторные КПП устанавливаются на легковых авто, квадроциклах, мотороллерах и снегоходах. Если мы говорим об автомобилях, то в большинстве случаев они  могут оснащаться клиноременным или тороидным (были попытки, но на сегодняшний день все они, похоже, прекращены) вариатором.

Наиболее популярным стал клиноременный вариатор, который впервые был установлен в автомобилях марки DAF в начале 60-х годов 20 столетия.

Да, вариаторы были изобретены очень давно, еще в 19 веке, но их не использовали из-за того, что наиболее простую конструкцию имеет клиноременный вариатор, но у него проблема всегда были, и остается до сих пор, но об этом чуть позже.

Содержание

1. Устройство вариатора
2. Клиноременный вариатор
3. Тороидный вариатор
4. Принцип работы вариатора
5. Покупать автомобиль с вариатором или не покупать?

Устройство вариатора

Конструкция вариаторной коробки передач достаточно проста и состоит из следующих деталей и механизмов:

• раздвижные шкивы – щеки, клиновидной формы, которые расположены на валу;
• механизм для обеспечения вращения колес и установки рычага акселератора в нейтральном положении;
• механизм для переключения заднего хода;
• система управления

Вообще, видов вариаторов придумано достаточно много, порядка десяти, но реальную путевку в жизнь, по всей видимости, получит только клиноременный вариатор и его модификации такая, как, например, клиноцепной вариатор.

Схема: Audi AG

Клиноременный вариатор

Для начала рассмотрим устройство клиноременного вариатора, как одной из самых перспективных КПП в будущем. Такой тип вариатора представляет собой соединенные ремнем шкивы и, собственно, все.

Простота конструкции, ее дешевизна и весьма неплохая надежность — все это плюсы клиноременного вариатора, добавьте сюда максимальную эффективность работы двигателя, да еще и обеспечивает экономию топлива по сравнению с механической КПП и АКПП при одинаковой динамике езды.

Полагаю, теперь понятно, почему вариаторам прочат отличное будущее. Но не все так безоблачно. Есть в вариаторе проблемы, которые решаются до сих пор…

Надежность ремня

Ремень испытывает большие нагрузки, поэтому он должен быть очень прочным. До недавнего времени ремень для вариаторов изготавливался так же, как и все остальные ремни, используемые в двигателе для привода различных систем, он был матерчато-резиновым.

Естественно, что он не мог долго воспринимать серьезные нагрузки. Ремень растягивался, рвался довольно быстро, поэтому вариаторы ставили только на маломощные двигатели.

Но потом придумали стальной клиновидный ремень и ремень в виде цепи, что позволило использовать вариаторы на довольно мощных автомобилях, например, Nissan выпускает с вариаторами автомобили с мощностью двигателя 262 л. с., что для большинства автолюбителей, учитывая наши налоги на автомобиль, запредельная мечта.

Устройство стального ремня для вариатора

Вариаторная цепь

Высокий температурный режим работы

Зацепление ремня и шкивов в вариативной коробке происходит за счет сил трения, а это, как все мы знаем, приводит к повышению температуры.

До сравнительно недавнего времени не было технологий, чтобы сделать шкивы и стальной ремень достаточно прочными, чтобы они не разрушались в местах контакта.

В добавок к этому было изобретено специальное масло, которое не снижает трение, а наоборот, увеличивает его. Это необходимо для того, чтобы ремень не проскальзывал, а цеплялся за шкивы.

Помимо этого высокая температура оказывает негативное воздействие на электронный блок управления и частенько, к сожалению, выводит его из строя.

Очень много грязи

Ввиду того, что в вариаторе постоянно трутся с большим усилием ремень и шкивы, то очень быстро накапливаются частички металла, которые сильно загрязняют масло.

Грязное масло, как вы понимаете, начинает разрушать, по сути, всю коробку. Эта проблема решается установкой фильтров, очищающих масло.

Пока вариаторы все же уступают в надежности механике и автоматам, но, тем не менее, компании не прекращают попыток усовершенствовать их, поскольку уж очень заманчивы их плюсы.

Вариаторы, которые сейчас устанавливаются на Nissan при умеренной езде и своевременном техническом обслуживании способны проходить 200.000 км, что не так уж и мало, если разобраться.

Итак, вернемся к работе вариатора клиноременного типа…

Шкивы образуется дисками конической формы, способными совершать движения на сближение/расхождение, с целью изменения диаметра шкива. Диски приводятся в движение вдоль вала гидроцилиндром.

Для соединения шкивов применяется клиновидный ремень, состоящий из тонких полос, изготовленных из металла и связанных между собой специальными пластинками. Вращающий момент достигается благодаря трению, которое возникает между поверхностями шкива и ремня.

На колеса в современных вариаторах вращение передается с помощью гидротрансформатора и  дифференциала.

Включение задней передачи на вариаторе выполняется при помощи планетарки заднего хода. Блок управления предназначен для реализации основных функций вариаторной КПП – управления сцеплением, осуществления контроля над работой редуктора, изменения положения шкивов с учетом рабочих режимов двигателя.

Как уже ранее упоминалось, различают два вида приводных вариаторов – клиноременный и клиноцепной.

Клиноцепной вариатор оснащается цепью, состоящей из металлических звеньев (или пластин), соединенных осями клиновидной формы. Подобная конструкция цепи является более гибкой и эффективной для преобразования и передачи вращательного момента на колеса.

Если в клиноременном вариаторе, вращение колес обеспечивается за счет толкательного усилия, то в клиноцепном вариаторе – благодаря тянущему усилию.

Клиноцепные вариаторы использует на своих автомобилях Audi и Subaru.

Тороидный вариатор

Такой тип вариатора состоит из двух валов (дисков, похожих на бублик) клиновидного типа, один из них является главным, другой – ведомым. Между валами расположены ролики, совершающие передвижения в вертикальном направлении, а также вращения в горизонтальном направлении вокруг собственной оси.

Передаточное число в вариаторе данного вида изменяется за счет выбранного положения роликов, а также их радиусов. Иными словами, когда ролик соединяется с маленьким радиусом главного вала и большим радиусом второстепенного вала – происходит переключение на низкую передачу.

Выбор высокой передачи осуществляется в обратном порядке. Переход на прямую передачу происходит в том случае, когда ролик соприкасается с валами в одном радиусе.

Сложная конструкция и отсутствие технологий и материалов, способных выдержать нагрузки в таком устройстве пока заставили производителей отказаться от этого вида вариаторов, но такие автомобили существовали в реальности и выпускались массово, например Nissan Cedric.

Принцип работы вариатора

Принцип работы вариатора понять очень просто, если вы хотя бы раз катались на горном или спортивном велосипеде, имеющем по несколько звездочек у педалей и на заднем (приводном) колесе.

Вы наверняка знаете, что если у педалей перекинуть цепь на самую маленькую звездочку, а на колесе выбрать самую большую, то педали крутятся очень легко, можно взобраться в почти любую гору, но при этом невозможно сильно разогнаться.

Для разгона необходимо сделать все наоборот:  у педалей цепь перекинуть на самую большую звездочку, а на колесе – на самую маленькую.

Это будут два крайних режима работы передачи, а все остальные комбинации промежуточные.

Теперь представьте, что звездочки слились в конус, а цепь превратилась в ремень, перекинутый через эти конусы. Вот и получился вариатор, а принцип работы остался неизменным.

Изменение диаметров конусов (шкивов) на ведущем и ведомом валах позволяют изменять скорость автомобиля.

В процессе езды вариатор только поддерживает наиболее подходящие обороты автомобильного двигателя для обеспечения выбранной скорости движения и динамических показателей автомобиля, что и позволяет экономить топливо.

Для наглядности пара видео с Youtube:

Покупать автомобиль с вариатором или не покупать?

Для начала запишитесь на тест-драйв и прокатитесь на каком-нибудь автомобиле с вариатором. Если вам понравится то, как этот автомобиль набирает скорость, как он управляется, то задуматься о машине с вариатором стоит.

Зная, что у вариаторов до сих пор есть проблемы с долговечностью, то приходит в голову мысль о том, что если машина новая или прошла совсем немного, то брать ее стоит. Если же пробег у автомобиля более 50000 км, то уже стоит задуматься.

Стоит так же учесть и условия эксплуатации автомобиля. Если вы ездите по хорошим дорогам, не перегружаете автомобиль, не используете его в качестве такси, то взять вариатор и насладиться его преимуществами можно.

Если же вашему автомобилю суждено испытывать различного рода перегрузки, то лучше присмотреться к автоматической или механической коробке передач.

Вариатор для скутера | Планета гонок |

Имя

Защита данных

Поставщик

Владелец этого веб-сайта

Назначение

Сохраняет настройки посетителей, выбранных в поле cookie.

Название печенья

Datenschutz

Продолжая время выполнения печенья

1 Год

Имя

Сессия

Провайдер

Владелец этого веб -сайта

Цель

Идентификатор сессии — идентификационный номер, созданный на стороне сервера, чтобы назначить пользователь. запросы на сессию.

Наименование печенья

Sessid

Runtime Pookie

Конец сеанса

Имя

Amazon платеж

Provider

Amazon платеж

Цель

Платеж Amazon платеж

Cookie Lagine

Amazon-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Pay-Conn-Pay-Conn-Pay-Pay-Pay ; набор сеансов apay; amazon_Login_state_cache

Время выполнения файлов cookie

Конец сеанса / 1 год

Имя

Paypal Payment

Поставщик

Paypal

Назначение

Способ оплаты Paypal

Имя файла cookie

paypalplus_session_v2

Время выполнения файла cookie

Конец сеанса

Необходимые файлы cookie, необходимые для правильного функционирования веб-сайта.

Имя

Google Analytics

Поставщик

Google

Назначение

Файл cookie для веб-аналитики. Генерирует анонимные статистические данные о том, как посетитель использует веб-сайт.

Политика конфиденциальности

https://policies.google.com/privacy

Имя файла cookie

_ga, _ga_, _gid

Время выполнения файла cookie

2 года

Эти файлы cookie собирают анонимную статистику. Эта информация помогает нам понять, как мы можем оптимизировать наш веб-сайт.

Имя

Диспетчер тегов Google

Поставщик

Google

Назначение

Файл cookie для управления расширенными сценариями и обработкой событий.

Политика конфиденциальности

https://policies.google.com/privacy

Имя файла cookie

_ga, _ga_, _gid

Время выполнения файла cookie

1 год

Маркетинговые файлы cookie используются третьими сторонами или издателями для отображения персонализированной рекламы . Они делают это, отслеживая посетителей на веб-сайтах.

Имя

Карты Google

Поставщик

Google

Назначение

Используется для разблокировки содержимого Карт Google.

Политика конфиденциальности

https://policies.google.com/privacy

Домен

.google.com

Имя файла cookie

NID

Время выполнения файла cookie

6 месяцев

Если принимаются файлы cookie с внешних носителей, контент больше не требует ручного согласия.

Выходные данные

Racing Planet Vertrieb GmbH
Лёбштедтер ул. 50
07749 Йена
Германия

Генеральный директор: Маркус Беккер
телефон: +49(0)3641 / 876150
факс: +49 (0)3641 / 8761511

электронная почта: [email protected]

Номер плательщика НДС Intracom: DE297237364

Регистрационный суд: Amtsgericht Jena
Регистрационный номер: HRB 510710

В соответствии с § 55 пункт 2 RStV: Маркус Беккер несет ответственность за содержание этого
веб-страница. Адрес идентичен вышеуказанному адресу.

Онлайн-платформу ЕС для разрешения споров можно найти здесь: https://ec.europa.eu/consumers/odr

В случае, если вы не должны быть удовлетворены в любое время, с 2004 года наша служба поддержки клиентов находит мирные решения, даже не обращаясь в европейские арбитражные комиссии. Вы можете положиться на это!

1) Информация о сборе персональных данных и контактная информация контролера

1.1  Мы рады, что вы посещаете наш веб-сайт, и благодарим вас за проявленный интерес. На следующих страницах мы информируем вас об обработке ваших личных данных при использовании нашего веб-сайта. Персональные данные — это все данные, с помощью которых можно идентифицировать вас лично.

1.2  Контроллером, отвечающим за обработку данных на этом веб-сайте в соответствии с Общими правилами защиты данных (GDPR), является Racing Planet Vertrieb GmbH, Löbstedter Str. 50, 07749 Йена, Германия, тел.: 03641 / 87615 — 0, факс: 03641 / 87615 — 11, электронная почта: info@racing-planet. de. Контролером, отвечающим за обработку персональных данных, является физическое или юридическое лицо, которое самостоятельно или совместно с другими определяет цели и средства обработки персональных данных.

1.3  Контролер назначил ответственного за защиту данных для этого веб-сайта. С ним можно связаться следующим образом: JANUS Datenschutz GmbH, Alexander-Puschkin-Platz 1, 07745 Jena, электронная почта: [email protected], телефон: +49 3641 / 23 62 950″

1.4 Этот веб-сайт использует шифрование SSL или TLS из соображений безопасности и для защиты передачи личных данных и другого конфиденциального контента (например, заказов или запросов к контроллеру).Вы можете распознать зашифрованное соединение по строке символов https:// и символу блокировки в строке браузера.

2) Сбор данных при посещении нашего веб-сайта

При использовании нашего веб-сайта только для информации, т. е. если вы не регистрируетесь или иным образом не предоставляете нам информацию, мы собираем только данные, которые ваш браузер передает на наш сервер (так называемые » лог-файлы сервера»). Когда вы посещаете наш веб-сайт, мы собираем следующие данные, которые технически необходимы нам для отображения веб-сайта для вас:

• Наш посещенный веб-сайт
• Дата и время в момент обращения
• Количество отправленных данных в байтах
• Источник/ссылка, с которой вы пришли на страницу
• Используемый браузер
• Используемая операционная система
• Используемый IP-адрес (если применимо: в анонимной форме)

Обработка данных осуществляется в соответствии со ст. 6 (1) пункт f Общего регламента по защите данных на основании нашей законной заинтересованности в повышении стабильности и функциональности нашего веб-сайта. Данные не будут переданы или использованы каким-либо другим образом. Тем не менее, мы оставляем за собой право впоследствии проверять файлы журнала сервера, если есть какие-либо конкретные признаки незаконного использования.

3) Файлы cookie

Чтобы сделать посещение нашего веб-сайта привлекательным и обеспечить использование определенных функций, мы используем так называемые файлы cookie на различных страницах. Это небольшие текстовые файлы, которые хранятся на вашем конечном устройстве. Некоторые из используемых нами файлов cookie удаляются после завершения сеанса браузера, то есть после закрытия браузера (так называемые сеансовые файлы cookie). Другие файлы cookie остаются на вашем устройстве и позволяют нам или нашим компаниям-партнерам (сторонние файлы cookie) распознавать ваш браузер при следующем посещении (постоянные файлы cookie). Если файлы cookie установлены, они собирают и обрабатывают определенную информацию о пользователе, такую ​​как данные о браузере и местоположении, а также значения IP-адреса в соответствии с индивидуальными требованиями. Постоянные файлы cookie автоматически удаляются по истечении определенного периода времени, который может различаться в зависимости от файла cookie. Вы можете проверить продолжительность хранения соответствующего файла cookie в обзоре настроек файлов cookie вашего веб-браузера.

В некоторых случаях файлы cookie используются для упрощения процесса заказа за счет сохранения настроек (например, запоминания содержимого виртуальной корзины для последующего посещения веб-сайта). Если персональные данные также обрабатываются отдельными файлами cookie, установленными нами, обработка осуществляется в соответствии со ст. 6 (1) пункт b Общего регламента по защите данных либо для исполнения договора, либо в соответствии со ст. 6 (1) пункт f Общего регламента по защите данных, чтобы защитить наши законные интересы в максимально возможной функциональности веб-сайта, а также в удобном и эффективном дизайне посещения страницы.

Обратите внимание, что вы можете настроить свой браузер таким образом, чтобы вы были проинформированы о настройке файлов cookie, и вы можете принять индивидуальное решение об их принятии или исключить принятие файлов cookie для определенных случаев или вообще. Каждый браузер отличается тем, как он управляет настройками файлов cookie. Это описано в меню справки каждого браузера, где объясняется, как вы можете изменить настройки файлов cookie. Вы найдете их для соответствующих браузеров по следующим ссылкам:

— Internet Explorer: https://support. microsoft.com /en-us /windows /delete-and-manage-cookies-168dab11-0753-043d-7c16-ede5947fc64d

— Firefox: https://support.mozilla.org /en-US/ kb /enhanced-tracking-protection-firefox-desktop

— Chrome: https://support.google.com /chrome /answer /95647 ?hl=en &hlrm=en 4

— Safari: https://support.apple.com /en-gb /guide /safari /sfri11471 /mac

— Opera: https://help.opera.com /en /latest /web-preferences /#cookies

веб-сайт может быть ограничен, если файлы cookie не принимаются.

4) Связаться с нами

Когда вы связываетесь с нами (например, через контактную форму или по электронной почте), собираются личные данные. Какие данные собираются в случае контактной формы, можно увидеть в соответствующей контактной форме. Эти данные хранятся и используются исключительно для ответа на ваш запрос или для установления контакта и для соответствующего технического администрирования. Правовой основой для обработки данных является наша законная заинтересованность в ответе на ваш запрос в соответствии со ст. 6 (1) пункт f Общего регламента по защите данных. Если ваш контакт направлен на заключение договора, дополнительным правовым основанием для обработки является ст. 6 (1) пункт b Общего регламента по защите данных. Ваши данные будут удалены после окончательной обработки вашего запроса; это имеет место, если из обстоятельств можно сделать вывод, что рассматриваемые факты были окончательно выяснены, при условии, что нет иных юридических обязательств по хранению.

5) Обработка данных при открытии клиентского счета и для обработки договоров

В соответствии со ст. 6 (1) пункт b Общего регламента по защите данных, персональные данные будут продолжать собираться и обрабатываться в объеме, необходимом в каждом конкретном случае, если вы предоставите нам эти данные при открытии учетной записи клиента. Данные, необходимые для открытия счета, можно найти в маске ввода соответствующей формы на нашем сайте. Удаление вашей учетной записи клиента возможно в любое время и может быть сделано путем отправки сообщения на указанный выше адрес ответственного лица. После удаления вашей учетной записи клиента ваши данные будут удалены при условии, что все договоры, заключенные с ее помощью, были полностью обработаны, не установлены законные сроки хранения и с нашей стороны не существует законного интереса к дальнейшему хранению.

6) Функция комментирования

В рамках функции комментирования на этом веб-сайте, в дополнение к вашему комментарию, информация о времени написания комментария и имени выбранного вами комментатора сохраняется и публикуется на веб-сайте. Кроме того, ваш IP-адрес регистрируется и сохраняется. Этот IP-адрес хранится в целях безопасности на случай, если заинтересованное лицо нарушит права третьих лиц или опубликует незаконный контент, отправив комментарий. Нам нужен ваш адрес электронной почты, чтобы связаться с вами, если третья сторона возразит против опубликованного вами контента как незаконного. Правовой основой для хранения ваших данных является ст. 6 (1) пункт b и f Общего регламента по защите данных. Мы оставляем за собой право удалять комментарии, если третьи лица считают их незаконными.

7) Использование данных клиента для прямой рекламы

Уведомление по электронной почте о наличии на складе
Если наш интернет-магазин предоставляет возможность информировать вас по электронной почте о времени доступности для выбранных, временно недоступных товаров, вы можете подписаться на нашу услугу уведомления по электронной почте о наличии товара. Если вы зарегистрируетесь в нашей службе уведомлений по электронной почте о наличии товара, мы отправим вам однократное сообщение по электронной почте о наличии выбранной вами статьи. Единственная обязательная информация, необходимая для отправки этого уведомления, — это ваш адрес электронной почты. Указание дополнительных данных является добровольным и используется, если это необходимо, для того, чтобы иметь возможность обратиться к вам лично. Мы используем так называемую процедуру двойного согласия при отправке этого уведомления. Это означает, что мы отправим вам соответствующее уведомление только после того, как вы прямо подтвердите свое согласие на получение такого сообщения. Затем мы отправим вам электронное письмо с подтверждением и попросим вас щелкнуть ссылку, чтобы подтвердить, что вы хотите получать такое уведомление.

Активируя ссылку для подтверждения, вы даете согласие на использование ваших персональных данных в соответствии со ст. 6 (1) пункта GDPR. Когда вы регистрируетесь в нашей службе уведомлений по электронной почте о доступности продукта, мы сохраняем ваш IP-адрес, зарегистрированный поставщиком интернет-услуг (ISP), а также дату и время регистрации, чтобы иметь возможность отслеживать любое возможное неправомерное использование вашего адрес электронной почты позже. Данные, которые мы собираем, когда вы регистрируетесь в нашей службе уведомлений по электронной почте о наличии товаров, используются исключительно для информирования вас о наличии определенного товара в нашем интернет-магазине. Вы можете в любое время отменить услугу уведомления по электронной почте о наличии товаров, отправив соответствующее сообщение контролеру, ответственному за обработку данных, указанному в начале. После того, как вы откажетесь от подписки, ваш адрес электронной почты будет немедленно удален из нашего списка рассылки, если только вы прямо не согласились на дальнейшее использование ваших данных или если мы не оставляем за собой право на дальнейшее использование ваших данных в соответствии с законом о которые мы сообщаем вам в этой декларации.

8) Обработка данных с целью обработки заказа

8.1  Насколько это необходимо для обработки контракта в целях доставки и оплаты, собранные нами личные данные будут переданы уполномоченной транспортной компании и по поручению кредитной организации в соответствии со ст. 6 (1) лит. б Общего регламента по защите данных.

Если мы должны вам обновить товары с цифровыми элементами или цифровые продукты на основании соответствующего договора, мы обработаем контактные данные (имя, адрес, адрес электронной почты), предоставленные вами при размещении заказа, чтобы информировать вас лично с помощью подходящих средств связи (например, по почте или электронной почте) о предстоящих обновлениях в течение установленного законом периода времени в рамках нашей установленной законом обязанности информировать в соответствии со ст. 6 (1) лит. c Общего регламента по защите данных. Ваши контактные данные будут использоваться исключительно с целью информирования вас об обновлениях, которые мы должны предоставить, и будут обрабатываться нами только для этой цели в той мере, в какой это необходимо для соответствующей информации.

Для обработки вашего заказа мы также сотрудничаем со следующими поставщиками услуг, которые полностью или частично поддерживают нас в выполнении заключенных договоров. Определенные персональные данные передаются этим поставщикам услуг в соответствии со следующей информацией.

8.2  Передача персональных данных поставщикам услуг доставки

— DHL
Если доставка товара осуществляется поставщиком транспортных услуг DHL (Deutsche Post AG, Charles-de-Gaulle-Straße 20, 53113 Bonn), мы передадим ваш адрес электронной почты DHL в соответствии со ст. 6 (1) пункта Общего регламента по защите данных перед доставкой товаров с целью согласования даты доставки или уведомления о статусе доставки, только если вы дали свое прямое согласие в процессе заказа. В противном случае DHL будет передано только имя получателя и адрес доставки для целей доставки в соответствии со ст. 6 (1) пункт b Общего регламента по защите данных. Данные будут переданы только в том случае, если это необходимо для доставки товара. В этом случае предварительное согласование даты доставки с DHL или передача информации о статусе доставки отправления невозможны.
Согласие может быть отозвано для будущих поставок в любое время либо у контролера, либо у поставщика транспортных услуг DHL.
— ДПД
Если доставка товара осуществляется поставщиком транспортных услуг DPD (DPD Deutschland GmbH, Wailandtstraße 1, 63741 Aschaffenburg), мы передадим ваш адрес электронной почты в DPD в соответствии со ст. 6 (1) пункта Общего регламента по защите данных перед доставкой товара с целью согласования даты доставки или уведомления о статусе доставки, если вы дали свое прямое согласие в процессе заказа. В противном случае DPD будут переданы только имя получателя и адрес доставки для целей доставки в соответствии со ст. 6 (1) пункт b Общего регламента по защите данных. Данные будут переданы только в том случае, если это необходимо для доставки товара. В этом случае предварительное согласование даты доставки с DPD или передача информации о статусе доставки отправления невозможны.
Согласие на будущие поставки можно отозвать в любое время либо у контролера, либо у поставщика транспортных услуг DPD.
— ИБП
Если доставка товара осуществляется транспортной службой UPS (United Parcel Service Deutschland Inc. & Co. OHG, Görlitzer Straße 1, 41460 Neuss), мы передадим ваш адрес электронной почты UPS в соответствии со ст. 6 (1) пункта Общего регламента по защите данных перед доставкой товара с целью согласования даты доставки или уведомления о статусе доставки, если вы дали свое прямое согласие в процессе заказа. В противном случае UPS будет передано только имя получателя и адрес доставки для целей доставки в соответствии со ст. 6 (1) пункт b Общего регламента по защите данных. Данные будут переданы только в том случае, если это необходимо для доставки товара. В этом случае предварительное согласование даты доставки с UPS или передача информации о статусе доставки отправления невозможны.
Согласие может быть отозвано для будущих поставок в любое время либо у контролера, либо у поставщика транспортных услуг UPS.

8.3  Использование поставщиков платежных услуг

— Amazon Pay
Если вы выберете способ оплаты «Amazon Pay», платеж будет обработан поставщиком платежных услуг Amazon Payments Europe s.c.a., 38 avenue John F. Kennedy, L-1855 Luxembourg (далее именуемым «Amazon Payments»), которому мы передаст информацию, которую вы предоставили в процессе заказа, вместе с информацией о вашем заказе в соответствии со ст. 6 (1) пункт b Общего регламента по защите данных. Ваши данные будут передаваться только в целях обработки платежей поставщику платежных услуг Amazon Payments и только в той мере, в какой это необходимо. Для получения дополнительной информации о политике конфиденциальности Amazon Payments посетите https://pay. amazon.com /Великобритания /помощь /201751600
— Кларна
Если выбран способ оплаты «Покупка по счету Klarna» или (если предлагается) способ оплаты «Покупка в рассрочку Klarna», платеж обрабатывается Klarna AB (publ) [https://www.klarna.com / de] , Sveavägen 46, 111 34 Стокгольм, Швеция (далее «Кларна»). Для обработки платежа ваши личные данные (имя и фамилия, улица, номер дома, почтовый индекс, город, пол, адрес электронной почты, номер телефона и IP-адрес), а также данные, связанные с заказом (например, B. Сумма счета, артикул, тип доставки) пересылается в Klarna с целью проверки личности и кредитоспособности, при условии, что вы дали на это прямое согласие в соответствии со ст. 6 (1) пункт GDPR в процессе заказа. Вы можете просмотреть, в какие кредитные учреждения могут быть переданы ваши данные, по адресу: https://www.klarna.com /международный /политика конфиденциальности /
Кредитный отчет может содержать значения вероятности (так называемые значения баллов). Если значения баллов включаются в результат кредитного отчета, они основаны на признанных научных математико-статистических методах. Расчет значений баллов включает, помимо прочего, адресные данные. Klarna использует полученную информацию о статистической вероятности неуплаты для взвешенного решения об установлении, реализации или прекращении договорных отношений.
Вы можете отозвать свое согласие в любое время, отправив сообщение контролеру, ответственному за обработку данных, или компании Klarna. Тем не менее, Klarna может по-прежнему иметь право на обработку ваших персональных данных, если это необходимо для обработки платежей в соответствии с договором.
— ПейПал
Когда вы платите через PayPal, кредитной картой через PayPal, прямым дебетом через PayPal или — если предлагается — «покупка в счет» или «оплата в рассрочку» через PayPal, мы передаем ваши платежные данные в PayPal (Europe) S.a.r.l. et Cie, SCA, 22-24 Boulevard Royal, L-2449Люксембург (далее «PayPal»). Передача осуществляется в соответствии со ст. 6 (1) пункт b Общего регламента по защите данных и только в той мере, в какой это необходимо для обработки платежей.
PayPal оставляет за собой право проводить проверки кредитоспособности для способов оплаты кредитной картой через PayPal, прямым дебетом через PayPal или, если предлагается, «покупкой в ​​счет» или «оплатой в рассрочку» через PayPal. С этой целью ваши платежные данные могут быть переданы кредитным агентствам на основании законной заинтересованности PayPal в определении вашей платежеспособности в соответствии со ст. 6 (1) пункт f Общего регламента по защите данных. PayPal использует результат оценки кредитоспособности в отношении статистической вероятности неплатежа с целью принятия решения о предоставлении соответствующего способа оплаты. Кредитный отчет может содержать значения вероятности (так называемые значения баллов). Если значения баллов включаются в результат кредитного отчета, они основаны на признанных научных математико-статистических методах. Расчет значений баллов включает, помимо прочего, адресные данные. Для получения дополнительной информации о законе о защите данных, в том числе об используемых кредитных агентствах, см. декларацию о защите данных PayPal по адресу: https://www.paypal.com /uk /webapps /mpp /ua /privacy-full .
Вы можете возразить против такой обработки ваших данных в любое время, отправив сообщение в PayPal. Тем не менее, PayPal может по-прежнему иметь право на обработку ваших персональных данных, если это необходимо для обработки договорных платежей.

9) Службы веб-анализа

Google (универсальная) Analytics
Этот веб-сайт использует Google (Universal) Analytics, службу веб-аналитики, предоставляемую Google Ireland Limited, Gordon House, 4 Barrow St, Dublin, D04 E5W5, Ирландия («Google»). Google (Universal) Analytics использует «куки», которые представляют собой текстовые файлы, размещенные на вашем компьютере, чтобы помочь веб-сайту проанализировать, как пользователи используют сайт. Информация, сгенерированная файлом cookie об использовании вами этого веб-сайта (включая сокращенный IP-адрес), обычно передается на сервер Google и хранится там, а также может передаваться на серверы Google LLC. в США.
Этот веб-сайт использует Google (Universal) Analytics исключительно с расширением «_anonymizeIp()», которое обеспечивает анонимность IP-адреса путем его сокращения и исключает возможность прямого личного упоминания. Благодаря расширению ваш IP-адрес будет сокращен Google в государствах-членах Европейского Союза или в других государствах, ранее подписавших Соглашение о Европейском экономическом пространстве. Только в исключительных случаях полный IP-адрес будет передан на сервер Google LLC. в США и там сократили. От нашего имени Google будет использовать эту информацию для оценки использования вами веб-сайта, для составления отчетов о действиях на веб-сайте и для предоставления нам дополнительных услуг, связанных с использованием веб-сайта и Интернета. IP-адрес, передаваемый вашим браузером в рамках Google (Universal) Analytics, не объединяется с другими данными Google.
С помощью специальной функции «Демография» Google Analytics также позволяет собирать статистику с заявлениями о возрасте, поле и интересах посетителей сайта на основе оценки рекламы, связанной с интересами, и с использованием информации третьих лиц. Это позволяет определять и дифференцировать группы пользователей веб-сайта с целью проведения маркетинговых мероприятий, оптимизированных для целевых групп. Однако наборы данных, собранные через «Демографию», не могут быть отнесены к конкретному человеку.
Подробную информацию о начатых операциях обработки и об обработке Google данных, собранных с веб-сайтов, можно найти здесь: https://policies.google.com /technologies /partner-sites ?hl=en
Вся описанная выше обработка, в частности настройка файлов cookie Google Analytics для считывания информации на используемом конечном устройстве, выполняется только в том случае, если вы дали нам свое прямое согласие в соответствии со ст. 6 абз. 1 буква GDPR. Без этого согласия использование Google Analytics во время вашего посещения нашего веб-сайта не будет иметь места.
Вы можете отозвать свое согласие в любое время с действием на будущее. Чтобы воспользоваться своим правом на отзыв согласия, отключите эту услугу в «Инструменте согласия на использование файлов cookie», представленном на веб-сайте. Мы заключили с Google соглашение об обработке данных для использования Google Analytics, которое обязывает Google защищать данные посетителей нашего сайта и не передавать их третьим лицам.
Для передачи данных из ЕС в США Google опирается на так называемые стандартные положения о защите данных Европейской комиссии, которые предназначены для обеспечения соответствия европейскому уровню защиты данных в США.
Дополнительную информацию о Google (Universal) Analytics можно найти здесь: https://policies.google.com /privacy ?hl=en &gl=en

10) Функции сайта

10. 1 Видео на YouTube
Этот веб-сайт использует функцию встраивания YouTube для отображения и воспроизведения видео, предлагаемого провайдером YouTube, который принадлежит Google Ireland Limited, Gordon House, 4 Barrow St, Dublin, D04 ESW5, Ирландия («Google»).
С этой целью используется расширенный режим защиты данных, чтобы гарантировать, согласно информации провайдера, что информация о пользователе будет сохранена только после запуска функции воспроизведения видео. Когда начинается воспроизведение встроенных видео YouTube, провайдер устанавливает файлы cookie «YouTube» для сбора информации о поведении пользователя. Согласно указаниям YouTube, использование этих файлов cookie, помимо прочего, предназначено для записи видеостатистики, повышения удобства использования и предотвращения ненадлежащих действий. Если вы вошли в Google, ваша информация будет напрямую связана с вашей учетной записью, когда вы нажимаете на видео. Если вы не хотите, чтобы ваш профиль на YouTube был связан, вы должны выйти из системы, прежде чем активировать кнопку. Google сохраняет ваши данные (даже тех пользователей, которые не вошли в систему) в виде профилей использования и оценивает их. Вы имеете право возражать против создания этих профилей пользователей, при этом вы должны связаться с YouTube, чтобы воспользоваться этим правом. При использовании YouTube личные данные также могут передаваться на серверы Google LLC. в США.
Независимо от того, воспроизводится ли встроенное видео, при посещении этого веб-сайта устанавливается соединение с сетью Google «двойным щелчком». Это может вызвать дальнейшую обработку данных вне нашего контроля.
Вся описанная выше обработка, в частности настройка файлов cookie для считывания информации на используемом конечном устройстве, будет осуществляться только в том случае, если вы дали нам свое прямое согласие на это в соответствии со ст. 6 (1) пункта GDPR. Без этого согласия Youtube-Videos не будут использоваться во время вашего посещения веб-сайта.
Вы можете отозвать свое согласие в любое время с действием на будущее. Если вы хотите воспользоваться своим правом на отзыв, отключите эту услугу в «Инструменте согласия на использование файлов cookie», представленном на веб-сайте.
Дополнительную информацию о политике конфиденциальности YouTube можно найти по адресу: www.google.com/policies/privacy/.

10.2  Заявки на объявления о вакансиях с использованием формы
На нашем веб-сайте мы предлагаем тем, кто заинтересован в работе, возможность подать заявку онлайн, используя соответствующую форму. Чтобы быть включенными в процесс подачи заявок, заявители должны предоставить нам все личные данные, необходимые для обоснованной и информированной оценки и отбора.
Требуемые данные включают общую личную информацию (имя, адрес, телефон или электронные контактные данные), а также конкретные доказательства квалификации, необходимой для должности. При необходимости может также потребоваться информация о состоянии здоровья, которой в интересах социальной защиты должно быть уделено особое внимание личному заявителю в соответствии с трудовым и социальным законодательством.
В ходе отправки формы данные заявителя будут зашифрованы в соответствии с современным уровнем техники, переданы нам, сохранены нами и оценены исключительно для целей обработки заявки.
Правовой основой для этих операций по обработке обычно является ст. 6 абз. 1 лит. b, в смысле прохождения процедуры подачи заявления считается инициированием трудового договора.
Поскольку специальные категории персональных данных по смыслу ст. 9 абз. 1 GDPR (например, данные о состоянии здоровья, такие как информация о статусе лиц с тяжелыми формами инвалидности) запрашиваются у заявителей в рамках процедуры подачи заявки, обработка осуществляется в соответствии со ст. Искусство. 9пункт 2 лит. б. GDPR, чтобы мы могли осуществлять права, вытекающие из трудового законодательства и закона о социальном обеспечении и социальной защите, и выполнять свои обязательства в этом отношении.
В совокупности или в качестве альтернативы обработка специальных категорий данных может также основываться на ст. 9 абз. 1 лит. h Общего регламента по защите данных, если оно проводится в целях профилактики заболеваний или медицины труда, для оценки трудоспособности заявителя, для медицинской диагностики, ухода или лечения в области здравоохранения или социальной сферы или для управления системами и услугами в медицинской или социальной сфере.
Если в ходе описанной выше оценки заявитель не будет выбран или если заявитель досрочно отзовет свою заявку, данные, представленные в форме заявки, будут удалены не позднее, чем через 6 месяцев после уведомления. Этот период рассчитывается на основе нашей законной заинтересованности в возможности ответить на любые дополнительные вопросы по заявке и, при необходимости, выполнить наше обязательство по предоставлению доказательств в соответствии с положениями о равном обращении с заявителями.
В случае успешного применения предоставленные данные будут дополнительно обработаны на основании ст. 6 абз. 1 лит. b Общего регламента по защите данных для целей трудовых отношений.

10.3  Заявки на объявления о вакансиях
На нашем веб-сайте в отдельном разделе мы размещаем актуальные вакансии, на которые заинтересованные лица могут подать заявку по электронной почте, используя указанный контактный адрес.
Если заявители хотят участвовать в процессе подачи заявок, они должны предоставить нам все личные данные, необходимые для обоснованной и информированной оценки и отбора вместе со своей заявкой по электронной почте.
Требуемые данные должны включать общую личную информацию (имя, адрес, телефон или электронный контакт), а также конкретные данные о производительности, показывающие квалификацию, необходимую для рекламируемой должности. Кроме того, может потребоваться информация о состоянии здоровья, которой в интересах социальной защиты должно быть уделено особое внимание в отношении личности заявителя в соответствии с трудовым и социальным законодательством.
Компоненты, которые заявление должно содержать для рассмотрения, и форма, в которой эти компоненты должны быть отправлены по электронной почте, можно найти в соответствующем объявлении о вакансии.
После получения заявки, отправленной с использованием указанного контактного адреса электронной почты, данные заявителя будут сохранены нами и оценены исключительно для целей обработки заявки. В случае вопросов, возникающих в ходе обработки заявки, мы будем использовать либо адрес электронной почты, указанный заявителем вместе с заявкой, либо номер телефона, указанный по нашему усмотрению.
Правовой основой для такой обработки, включая обращение к заявителям по вопросам, в основном является ст. 6 (1) пункт b Общего регламента по защите данных в сочетании со ст. 26 (1) Федерального закона о защите данных. В соответствии с этими положениями завершение процедуры подачи заявления считается началом трудового договора.
Если специальные категории персональных данных по смыслу ст. 9 (1) Общего регламента по защите данных (например, данные о состоянии здоровья, такие как информация о статусе серьезной инвалидности) запрашиваются у заявителей в рамках процедуры подачи заявки, обработка будет осуществляться в соответствии со ст. 9 (2) пункт b Общего регламента по защите данных, чтобы мы могли осуществлять права, вытекающие из трудового законодательства, закона о социальном обеспечении и социальной защите, и выполнять наши обязательства в этом отношении.
Обработка специальных категорий данных также может основываться совокупно или альтернативно на ст. 9(1) пункт h Общего регламента по защите данных, если он используется для целей здравоохранения или медицины труда, для оценки трудоспособности заявителя, для медицинской диагностики, медицинской или социальной помощи или для управления системами и услугами в области здравоохранения или социальный сектор.
Если в ходе описанной выше оценки заявитель не будет выбран или если заявитель досрочно отзовет свою заявку, его данные, переданные по электронной почте, а также вся электронная переписка, включая исходный адрес электронной почты заявки, будут удалены в самое позднее через 6 месяцев после соответствующего уведомления. Этот период определяется на основе нашей законной заинтересованности в том, чтобы иметь возможность ответить на любые дополнительные вопросы, касающиеся заявки, и, при необходимости, выполнить наше обязательство по предоставлению доказательств в соответствии с положениями, регулирующими равное обращение с заявителями.
В случае успешного применения предоставленные данные будут обработаны на основании ст. 6 (1) пункт b Общего регламента по защите данных в сочетании со ст. 26 (2) Федерального закона о защите данных для целей реализации трудовых отношений.

10.4  Веб-шрифты Google
На этом сайте используются веб-шрифты, предоставленные компанией Google Ireland Limited, Gordon House, 4 Barrow St, Dublin, D04 E5W5, Ирландия («Google») для единообразного отображения шрифтов. Когда вы вызываете страницу, ваш браузер загружает необходимые веб-шрифты в кэш браузера для правильного отображения текстов и шрифтов.
Для этого используемый вами браузер должен иметь подключение к серверам Google. При использовании Google Maps личные данные также могут передаваться на серверы Google LLC. в США. Таким образом, Google будет проинформирован о том, что доступ к нашему веб-сайту был осуществлен через ваш IP-адрес. Веб-шрифты Google используются для единообразного и привлекательного представления наших онлайн-предложений, и их использование отвечает нашим законным интересам по смыслу ст. 6 (1) пункт f Общего регламента по защите данных. Если ваш браузер не поддерживает веб-шрифты, на вашем компьютере используется шрифт по умолчанию.
Дополнительную информацию о веб-шрифтах Google можно найти по адресу https://developers.google.com /fonts /faq и в политике конфиденциальности Google: https://policies.google.com /privacy ?hl=en. .

На этом веб-сайте мы также используем функцию reCAPTCHA компании Google Ireland Limited, Gordon House, 4 Barrow St, Dublin, D04 E5W5, Ирландия («Google»). Эта функция в основном используется для того, чтобы отличить, сделана ли запись физическим лицом или неправильно использована при автоматической и автоматизированной обработке. Услуга включает отправку IP-адреса и, возможно, других данных, необходимых Google для службы reCAPTCHA, в Google. Использование Google reCAPTCHA также может привести к передаче персональных данных на серверы Google LLC. в США и осуществляется в соответствии со ст. 6 (1) пункт f Общего регламента по защите данных, на основании нашей законной заинтересованности в определении индивидуальной готовности действий в Интернете и предотвращении неправомерного использования и спама.

Дополнительную информацию о Google reCAPTCHA и политике конфиденциальности Google можно найти по адресу: https://policies.google.com /privacy ?hl=en-GB

11) Инструменты и прочее

11.1 Это веб-сайт использует так называемый «инструмент согласия на использование файлов cookie» для получения эффективного согласия пользователя на файлы cookie и приложения на основе файлов cookie, требующие согласия. «Инструмент согласия на использование файлов cookie» отображается для пользователей в виде интерактивного пользовательского интерфейса, когда они заходят на страницу, на которой можно дать согласие на использование определенных файлов cookie и/или приложений, основанных на файлах cookie, установив соответствующий флажок. При использовании инструмента все файлы cookie/услуги, требующие согласия, загружаются только в том случае, если соответствующий пользователь дает соответствующее согласие, отмечая соответствующий флажок. Это гарантирует, что такие файлы cookie будут установлены на соответствующем конечном устройстве пользователя только в том случае, если было предоставлено согласие.
Инструмент устанавливает технически необходимые файлы cookie, чтобы сохранить ваши настройки файлов cookie. Персональные данные пользователей, как правило, не обрабатываются.
Если в отдельных случаях персональные данные (например, IP-адрес) обрабатываются с целью сохранения, назначения или регистрации настроек файлов cookie, это делается в соответствии со ст. 6 (1) пункта Общего регламента по защите данных на основании нашей законной заинтересованности в юридически совместимом, ориентированном на пользователя и удобном для пользователя управлении согласием на использование файлов cookie и, следовательно, в юридически совместимом дизайне нашего веб-сайта.
Еще одним правовым основанием для обработки является ст. 6 (1) пункт c Общего регламента по защите данных. Как ответственная сторона, мы несем юридическое обязательство использовать технически ненужные файлы cookie в зависимости от соответствующего согласия пользователя.
Дополнительную информацию об операторе и параметрах настройки инструмента согласия на использование файлов cookie можно найти непосредственно в соответствующем пользовательском интерфейсе на нашем веб-сайте.

11.2  – Карты Google
На нашем веб-сайте используются карты Google Maps (AP’I) компании Google Ireland Limited, Gordon House, 4 Barrow St, Dublin, D04 E5W5, Ирландия («Google»). Карты Google — это веб-сервис для отображения интерактивных карт (стран) с целью визуального отображения географической информации. Использование этого сервиса покажет вам наше местоположение и облегчит вам поиск нас.
Когда вы заходите на подстраницы, содержащие карту Google Maps, информация об использовании вами нашего веб-сайта (например, ваш IP-адрес) передается и сохраняется Google на серверах. При использовании Google Maps личные данные также могут передаваться на серверы Google LLC. в США. Это не зависит от того, предоставляет ли Google учетную запись пользователя, с которой вы вошли в систему, или учетная запись пользователя не существует. Если вы вошли в Google, ваша информация будет напрямую связана с вашей учетной записью. Если вы не хотите, чтобы ваш профиль был связан с Google, вы должны выйти из системы, прежде чем активировать кнопку. Google сохраняет ваши данные (даже тех пользователей, которые не вошли в систему) в виде профилей использования и оценивает их. Такая оценка осуществляется в соответствии со ст. 6 (1) пункт f Общего регламента по защите данных, на основании законных интересов Google при размещении персонализированной рекламы, маркетинговых исследований и/или ориентированного на спрос дизайна своего веб-сайта. Вы имеете право возражать против создания этих профилей пользователей. Если вы хотите сделать это, вы должны связаться с Google, чтобы воспользоваться этим правом.
Если вы не согласны с будущей передачей ваших данных в Google в связи с использованием Карт Google, вы можете полностью деактивировать веб-службу Карт Google, отключив приложение JavaScript в своем браузере. В этом случае нельзя использовать карты Google, а также отображение карты на этом веб-сайте.
Условия использования Google можно найти по адресу: https://policies.google.com /terms ?hl=en . Дополнительные условия использования можно найти по адресу: https://www.google.com /intl /en-US_US/help /terms_maps.html .
Вы можете найти подробную информацию о защите данных в связи с использованием Google Maps на веб-сайте Google («Политика конфиденциальности Google») по адресу: https://policies.google.com /privacy ?hl=en .
В той степени, в которой это требуется по закону, мы получили ваше согласие на обработку ваших данных, как описано выше, в соответствии со ст. 6 (1) пункта GDPR. Вы можете отозвать свое согласие в любое время с действием на будущее. Чтобы воспользоваться отзывом, пожалуйста, следуйте процедуре, описанной выше для подачи возражения.

12) Права субъекта данных

12.1  Применимое законодательство о защите данных предоставляет вам следующие полные права субъектов данных (права на информацию и вмешательство) по отношению к контроллеру данных в отношении обработки ваших персональные данные:

— Право доступа субъекта данных в соответствии со ст. 15 GDPR: Вы имеете право на получение следующей информации: Обрабатываемые нами персональные данные; цели обработки; категории обрабатываемых персональных данных; получатели или категории получателей, которым были или будут раскрыты персональные данные; предполагаемый период, в течение которого будут храниться персональные данные, или, если это невозможно, критерии, используемые для определения этого периода; наличие права требовать от контролера исправления или удаления персональных данных или ограничения обработки персональных данных, касающихся субъекта данных, или возражать против такой обработки; право подать жалобу в надзорный орган; если персональные данные не собираются от субъекта данных, любая доступная информация об их источнике; наличие автоматизированного принятия решений, включая профилирование и, по крайней мере, в этих случаях содержательную информацию о задействованной логике, а также о значимости и предполагаемых последствиях такой обработки для субъекта данных; соответствующие гарантии в соответствии со статьей 46, когда персональные данные передаются в третью страну.

— Право на исправление в соответствии со ст. 16 Общего регламента по защите данных: вы имеете право без неоправданной задержки получить от контролера исправление неточных личных данных, касающихся вас, и/или право на заполнение неполных личных данных, которые мы храним.

— Право на стирание («право на забвение») согласно ст. 17 Общего регламента по защите данных: вы имеете право получить от контролера удаление персональных данных, касающихся вас, если условия ст. 17 (2) GDPR. Однако это право не применяется для осуществления свободы слова и информации, для соблюдения юридических обязательств, по соображениям общественного интереса или для установления, осуществления или защиты юридических требований.

— Право на ограничение обработки в соответствии со ст. 18 GDPR: Вы имеете право получить от контролера ограничение обработки ваших персональных данных по следующим причинам: Пока точность ваших персональных данных, оспариваемых вами, будет проверена. Если вы возражаете против удаления ваших личных данных из-за незаконной обработки и вместо этого запрашиваете ограничение их использования. Если вам требуются персональные данные для установления, осуществления или защиты судебных исков, когда нам больше не нужны эти данные для целей обработки. Если вы возражали против обработки данных на основании вашей личной ситуации в ожидании проверки того, превалируют ли наши законные основания над вашими.

— Право на получение информации в соответствии со ст. 19 Общего регламента по защите данных: если вы заявили о праве на исправление, удаление или ограничение обработки против контролера, он обязан сообщить каждому получателю, которому была раскрыта личная дата, любое исправление или удаление личных данных или ограничение обработки, если только это оказывается невозможным или требует непропорциональных усилий. Вы имеете право получать информацию об этих получателях.

— Право на переносимость данных в соответствии со ст. 20 Общего регламента по защите данных: вы имеете право получить персональные данные, которые вы нам предоставили, в структурированном, широко используемом и машиночитаемом формате или потребовать, чтобы эти данные были переданы другому контролеру, если это технически возможно.

— Право отозвать данное согласие в соответствии со ст. 7 (3) GDPR: вы имеете право отозвать свое согласие на обработку персональных данных в любое время с действием на будущее. В случае отзыва мы немедленно удалим соответствующие данные, если дальнейшая обработка не может быть основана на законном основании для обработки без согласия. Отзыв согласия не влияет на законность обработки, основанной на согласии до его отзыва.

— Право на подачу жалобы в соответствии со ст. 77 Общего регламента по защите данных: без ущерба для любого другого административного или судебного средства правовой защиты вы имеете право подать жалобу в надзорный орган, в частности, в государстве-члене вашего постоянного проживания, места работы или места предполагаемого нарушения, если вы считаете, что обработка персональных данных, касающихся вас, нарушает GDPR.

12.2  ПРАВО НА ВОЗРАЖЕНИЕ

ЕСЛИ В РАМКАХ УЧЕТА ИНТЕРЕСОВ МЫ ОБРАБАТЫВАЕМ ВАШИ ПЕРСОНАЛЬНЫЕ ДАННЫЕ НА ОСНОВЕ НАШЕГО ПРЕИМУЩЕСТВЕННОГО ЗАКОННОГО ИНТЕРЕСА, ВЫ ИМЕЕТЕ ПРАВО В ЛЮБОЕ ВРЕМЯ ВОЗРАЖАТЬ ВОЗРАЖЕНИЕ ПРОТИВ ЭТОГО ПРОЕКТА БУДУЩЕЕ НА ПРИЧИНАХ, ВОЗНИКАЮЩИХ ИЗ ВАШЕЙ КОНКРЕТНОЙ СИТУАЦИИ.
ЕСЛИ ВЫ ОСУЩЕСТВЛЯЕТЕ СВОЕ ПРАВО ВОЗРАЖАТЬ, МЫ ПРЕКРАТИМ ОБРАБОТКУ СООТВЕТСТВУЮЩИХ ДАННЫХ. ОДНАКО, МЫ ОСТАВЛЯЕМ ЗА СОБОЙ ПРАВО НА ДАЛЬНЕЙШУЮ ОБРАБОТКУ, ЕСЛИ МЫ МОЖЕМ ДОКАЖАТЬ ВЕСЕЛЫЕ ПРИЧИНЫ, ЗАЩИТНЫЕ ДЛЯ ОБРАБОТКИ, КОТОРЫЕ ПЕРЕВЕШИВАЮТ ВАШИ ИНТЕРЕСЫ, ОСНОВНЫЕ ПРАВА И СВОБОДЫ, ИЛИ ЕСЛИ ОБРАБОТКА СЛУЖИТ ДЛЯ УТВЕРЖДЕНИЯ, ОСУЩЕСТВЛЕНИЯ ИЛИ ЗАЩИТЫ ЮРИДИЧЕСКИХ ПРЕТЕНЗИЙ.

ЕСЛИ МЫ ОБРАБАТЫВАЕМ ВАШИ ПЕРСОНАЛЬНЫЕ ДАННЫЕ В ЦЕЛЯХ ПРЯМОГО МАРКЕТИНГА, ВЫ ИМЕЕТЕ ПРАВО В ЛЮБОЕ ВРЕМЯ ВОЗДЕЙСТВОВАТЬ ВОЗРАЖЕНИЕ ПРОТИВ ОБРАБОТКИ ВАШИХ ЛИЧНЫХ ДАННЫХ, КОТОРЫЕ ИСПОЛЬЗУЮТСЯ В ЦЕЛЯХ ПРЯМОГО МАРКЕТИНГА. ВЫ МОЖЕТЕ ПОДАТЬ ВОЗРАЖЕНИЕ, ОПИСАННОЕ ВЫШЕ.

ЕСЛИ ВЫ ОСУЩЕСТВЛЯЕТЕ СВОЕ ПРАВО ВОЗРАЖАТЬ, МЫ ПРЕКРАТИМ ОБРАБОТКУ ДАННЫХ ДЛЯ ПРЯМОЙ РЕКЛАМЫ.

13) Продолжительность хранения персональных данных

Продолжительность хранения персональных данных зависит от соответствующей правовой основы, цели обработки и, если применимо, от соответствующего законного периода хранения (например, коммерческих и налоговых периодов хранения) ).

Если персональные данные обрабатываются на основании явного согласия в соответствии со ст. 6 (1) пункт GDPR, эти данные хранятся до тех пор, пока субъект данных не отзовет свое согласие.

Если существуют законные сроки хранения данных, которые обрабатываются в рамках юридических или аналогичных обязательств на основании ст. 6 (1) пункт b Общего регламента по защите данных, эти данные будут регулярно удаляться по истечении сроков хранения, если они больше не нужны для выполнения договора или начала действия договора и/или если у нас больше нет обоснованного интереса к дальнейшее хранение.

При обработке персональных данных на основании ст. 6 (1) пункт f GDPR, эти данные хранятся до тех пор, пока субъект данных не воспользуется своим правом на возражение в соответствии со ст. 21 (1) Общего регламента по защите данных, за исключением случаев, когда мы можем предоставить веские основания для обработки, заслуживающие защиты, которые перевешивают интересы, права и свободы субъекта данных, или если обработка служит для предъявления, осуществления или защиты юридических требований.

Если персональные данные обрабатываются в целях прямого маркетинга на основании ст. 6 (1) пункт f GDPR, эти данные хранятся до тех пор, пока субъект данных не воспользуется своим правом на возражение в соответствии со ст. 21 (2) Общего регламента по защите данных.

Если иное не указано в информации, содержащейся в этом заявлении, о конкретных ситуациях обработки, сохраненные личные данные будут удалены, если они больше не нужны для целей, для которых они были собраны или иным образом обработаны.

механические вариаторы скорости «VARIO» — МОТИВ — Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Список компонентов стр. 3Технические характеристики стр. 4-5 Принципы работы стр. 6Стр. производительности. 7 СмазкаМонтажные позиции стр. 10Условия продажи и гарантии стр. 11 Размеры стр. 8-9 >

VARIO основан на планетарной передаче с переменным передаточным числом. Двигатель вращает внутренние солнечные кольца 10 (насаженные на вал двигателя) и 11, которые, прижатые тарельчатыми шайбами ​​12, передают вращение на конусные диски сателлитов 7. Эти сателлиты соприкасаются с внешним неподвижным наружным кольцом 9.и внешнее подвижное кольцо 6, и сообщают вращение водилу 8 (заодно с выходным валом), с которым они соединены через подшипник скольжения-сателлит 3. При вращении ручки управления подвижное кольцо 6 вращается и приводит в движение осевое смещение; это движение…

легенда: P > 1 [кВт] входная мощностьn > 1 [об/мин] входная скоростьn > 2 [об/мин] выходная скоростьM > 2 [Нм] выходной крутящий момент >

литров маслаVARIO SVARIO M VARIO L VARIO поставляется с минеральной смазкой ISO VG 460, с количеством масла для позиций B3-B5. Вследствие принципов работы, основанных на трении сателлитов, необходима соответствующая смазка для правильного срока службы и эффективности VARIO. Строго рекомендуется, кроме того, чтобы избежать смешивания двух разных типов масла. Если вы меняете тип масла, сначала убедитесь, что вы очистили VARIO с помощью соответствующего химического растворителя. > Пробка сапуна Пробка уровня Пробка заливного отверстия Все модели VARIO поставляются с пробками заливной горловины, пробками уровня и пробками сапуна. Перед запуском вы…

ПРЕТЕНЗИИ 2.1. Претензии по количеству, весу, весу брутто и цвету или претензии по недостаткам и дефектам качества или соответствия, которые Покупатель может обнаружить при доставке товара, должны быть поданы не позднее, чем через 7 дней после их обнаружения. под страхом признания недействительным.СТАТЬЯ 3 ДОСТАВКА 3.1. Любая ответственность за ущерб, возникший в результате полной или частичной задержки или невыполнения доставки, исключается. 3.2. Если иное не сообщено Клиенту в письменной форме, условия перевозки должны быть рассчитаны на условиях франко-завод. СТАТЬЯ 4 ОПЛАТА 4.1. Любые задержанные или нерегулярные платежи влекут за собой мотив…

ОБЩИЙ КАТАЛОГ VARIO SERIES 09 06 REV. 00 ОБЛАСТЬ ДИСТРИБЬЮТОРА Motive s.r.l. Via Artigianale, 110/112 25010 Montirone (BS) — Италия Тел.: +39 030 2677087 — Факс: +39 030 2677125 Интернет-сайт: www.motive.it Электронная почта: [email protected] >

Все каталоги и технические брошюры MOTIVE

1. Общий каталог

   24 страницы

2. Трехфазные двигатели серии DELPHI

   36 страниц

3. Коническо-цилиндрический редуктор ENDURO

   46 страниц

4. Редуктор на валу STON

   60 страниц

5. Цилиндрические редукторы ROBUS

   71 Страницы

6. Червячные редукторы BOX и предварительные ступени STADIO

   28 страниц

7. НАНО-ОЛЕО И НЕО-ОЛЕО

   8 страниц

8. ЧЕРВЯЧНЫЕ ПЕРЕДАЧИ СЕРИИ NEMA BOX

   20 страниц

9. NANO — привод с регулируемой скоростью, для однофазной сети и трехфазных двигателей, до 2,2 кВт

   12 страниц

10. НЕО-ВЕНТ — блок управления отсосом и вентиляцией

    8 страниц

11. NEO-COMP

    8 страниц

12. NEO-SOLAR

    8 страниц

13. NEO-PUMP

    8 страниц

14. Однофазные двигатели МОНО

    8 страниц

15. Редуктор на валу STON

    20 страниц

16. Червячные редукторы серии BOX — каталог

    28 страниц

17. ROBUS — линейные цилиндрические редукторы

    32 страницы

18. Преобразователь частоты NEO-WiFi

    28 страниц

Архивные каталоги

1. Трехфазные электродвигатели DELPHI

   36 страниц

2. Червячные редукторы BOX и предварительные ступени STADIO

   28 страниц

3. однофазные двигатели «МОНО»

   4 страницы

Сравнить

Удалить все

Сравнить до 10 товаров

Знакомит с принципом работы бесступенчатого вариатора и поставщиком

Вы здесь: Главная> Новости

Время: 18 октября 2013 г.

---

Нет конкретной передачи, которая работает на аналогичной автоматической коробке передач, процесс скачка передачи, но изменение передаточного числа отличается от автоматической коробки передач, но непрерывная, поэтому непрерывная и плавная передача мощности. Технология CVT представляет собой технологию бесступенчатой ​​трансмиссии, в ней используется приводной ремень и главный элемент переменного диаметра, от колеса, соответствующего передаче мощности, может быть достигнуто непрерывное изменение передаточного отношения, чтобы получить наилучшее соответствие состояния трансмиссии и двигателя. CVT обычный гидромеханический бесступенчатый переключатель скоростей и вариатор с металлическим ремнем.

V-образный резиновый ремень, металлический ремень, многодисковый, шариковый, роликовый вращающийся и другие конструкции, в основном с использованием металлической ленты с роликовой передачей и переменным радиусом. За счет изменения радиуса активного ролика и пассивного ролика можно изменить передаточное число. Теория эффективности трансмиссии очень высока, но она должна основываться на варианте нагрузки передачи мощности. Поскольку для передачи мощности используется трение между полосой и роликом, рабочее состояние стальной полосы и ролика очень жесткое.

Чтобы эффективно передавать мощность, не допуская проскальзывания между полосой и роликом, а также выделяя много тепла, в случае проскальзывания внутренние части могут сгореть или произойти серьезные потери. Чтобы увеличить силу статического трения, добавляется самый прямой путь между давлением полосы и ролика. Но увеличивается трение, увеличиваются потери мощности, неосязаемые или увеличиваются расходы топлива. И прочность полосы также является ключевым моментом. Таким образом, коробка передач CVT с высокой эффективностью и энергосберегающим преимуществом в комфорте и т. Д. Недостатком является то, что коробка передач CVT обычно не может выдерживать большой крутящий момент. В противном случае это компенсация более высокого расхода топлива.

Регулятор скорости бесступенчатый и имеет отличие типа класса, его передаточное отношение не постоянное, а изменен ряд непрерывных значений, например, с 3,455 до 0,85. Бесступенчатая трансмиссия имеет преимущества простой конструкции, меньшего объема, чем традиционная трансмиссия, много передач, это ни механическая коробка передач, ни планетарный набор передач, автоматическая коробка передач сложна, она сделана из колеса и металла, чтобы реализовать бесступенчатое изменение передаточного отношения на Господе, основной .

Принцип тот же, что и у обычных групп размеров редукторов, в которых нет контроля в следующем, формирование различного соотношения, например диаметр педали велосипеда и цепные приводы колес для вращения на разных скоростях. Из-за разной силы тяги каждой шестерни не одна, выходная скорость трансмиссии меняется, поэтому не делят класс медленного вращения.

CVT использует приводной ремень и храповик переменной ширины для передачи мощности, а именно, когда храповое колесо изменяет ширину паза, соответствующую локтю, изменяет радиус контакта ведущего колеса и ведомого колеса ременной передачи, приводной ремень обычно с резиновым ремнем, металлический пояс и металлическая цепь. Вариатор является настоящим бесступенчатым, он имеет преимущества легкого веса, небольших размеров, меньшего количества деталей, эффективность работы по сравнению с АТ имеет более высокий, низкий расход топлива. Но недостаток вариатора очевиден: приводной ремень легко повреждается, не выдерживает большой нагрузки, используется только в 1-литровом или около того двигателе с малой мощностью и низким крутящим моментом, поэтому скорость владения автоматической коробкой передач примерно на 4% ниже. . В последние годы, чтобы изучить основные автомобильные компании, ситуация улучшилась. CVT станет направлением развития автоматической трансмиссии.

Система трансмиссии CVT, традиционная передача парой шкивов и стальным ремнем заменена, каждый блок V-образной конструкции состоит из двух конических дисков, вал двигателя соединен через небольшой шкив, шкив стального ременного привода. Хитрость в этом особого шкива: приводной шкив конструкции вариатора странной деятельности, разделенный пополам, может быть близким или раздельным родственным. Конический диск можно затягивать или открывать в упорном гидравлическом, стальном листе с экструзионной цепью для регулирования ширины V-образного паза. Когда конусный диск к медиальному подвижному элементу затянут, цепная стальная деталь в экструзионном конусном диске должна быть отцентрована за пределами направления движения (центробежное направление), в противоположность центру, передача мощности

Chinabase Machinery — это группа производственных предприятий, предлагающих комплексное решение для механических трансмиссий в Китае. Мы можем поставить полный спектр продуктов для силовых передач, таких как цепи, звездочки и пластинчатые колеса, шкивы, редукторы, двигатели, муфты, шестерни и рейки. Ассортимент нашей продукции также включает стопорные узлы (зажимные элементы/запорные устройства), конусные втулки, QD-втулки, ступицы с болтовым креплением, ограничители крутящего момента, втулки вала, основания и направляющие двигателя, съемники цепей, направляющие цепи, карданные шарниры, карданные шарниры. Китай, двигатель серии Y, концы штоков и вилки.

Метки статей : Коробка передач, Двигатель серии Y, Силовая передача.

Сопутствующие товары: посетите наш каталог редукторов .

Для получения дополнительной информации
обратитесь в службу поддержки приложений
.

О Вар-Спе (3 МБ)
Основной каталог (12 МБ)
Вариаторы ATEX (438 КБ)
Применение насосов (411 КБ)

• Сайт Вар-Спе

www.varspe.com

Джузеппе Спеджорин, основатель Var-Spe и изобретатель гидродинамического вариатора скорости, родился в 19 г.24 дюйма провинция Виченца, Италия. Его страсть к механик родился в послевоенное время когда пошел работать для компании, специализирующейся на ремонте самолетов двигатели. Он был очарован изменением скорости в промышленные процессы и осознали растущую потребность в рынок для адаптации скорости двигателей к производственным процессам. Это положило начало долгая история технологических инноваций в Var-Spe что продолжается и сегодня.

Технология, изобретенная и запатентованная Var-Spe, включает изменение скорости электродвигателя. благодаря инновационному подходу, который полностью отличается от всех других альтернативных решений.

Скорость изменяется физически за счет использования свойств жидкости и без электричества. Технология Вар-Спе основан на принципе гидростатической трансмиссии. Состоит из двух блоков, включая двигатель переменного рабочего объема. насос и гидравлический двигатель постоянного рабочего объема, оба с радиальные поршни. Входной вал передает постоянный скорость восходящего двигателя к ряду поршней, которые сжимать и расширять масло внутри цилиндров. По изменяя расход и давление масла, скорость вращение, передаваемое на выходной вал, изменяется как Что ж.

• Высокий крутящий момент даже при низких оборотах
• Широкий диапазон изменения скорости от нуля до пределов электродвигателя
• Эксплуатация в агрессивных и агрессивных средах, включая воду, пыль, температуру и кислота
• Долгий срок службы, так как отсутствуют трущиеся элементы и компоненты меньше подвержены износу
• Надежность
• Точная регулировка скорости путем изменения хода поршня
• Возможна регулировка «на лету», включая нулевую скорость вращения с двигатель работает
• Экономичность и длительный срок службы, так как электродвигатель всегда работает с одинаковой скоростью
• Регулировка проста и интуитивно понятна, программирование не требуется
• Простота установки и запуска

• Доступны диапазоны мощности от 0,37 кВт до 22 кВт
• Выход с нулевым числом оборотов при работающем двигателе
• Регулировочный маховик даже при выключенном двигателе
• Линейность между оборотами маховика и выходной скоростью
• Доступен в горизонтальном и вертикальном положениях установки
• Точная и воспроизводимая регулировка даже после очень длительного времени (без внутреннего фрикционного элемента)
• Доступен ограничитель скорости
• Вращение выхода по часовой и против часовой стрелки
• Системы ручной и дистанционной регулировки скорости
• 100% итальянское производство, включая все компоненты
• Материал высшего качества
• Полная заводская проверка каждой установки

Вариатор скорости Var-Spe подходит для многих типов приложений и секторов. благодаря широкому диапазону скоростей, высокому крутящему моменту на низких оборотах, прочности, надежности, стойкости к давлению и использованию в тяжелых условиях. Типичные приложения включают в себя:

• Конвейеры (ленточные, цепные, роликовые)
• Подающие винты
• Системы дозирования
• Насосы и смесители
• Системы намотки и размотки
• Карьеры и камень
• Пищевая/Фармацевтическая
• Химическая, нефтегазовая промышленность
• Деревообработка
• Переработка отходов

Вариатор Var-Spe является идеальным решением для потенциально взрывоопасных и взрывозащищенные среды в соответствии с директивой Atex 95 (94/9/EC). Они простые, прочные и надежные. Благодаря гидростатической технологии они не требуют сложных и дорогих устройств контроля. Вся продукция Var-Spe может поставляться в соответствии с директивой ATEX. Для сред Atex, зона 1/21 или зона 2/22, газ и пыль, в соответствии со следующими классификациями:

• Ex II 2 GDbc IP65 T135°C X
• Ex II 2 GDc IP65 T180°C
• Ex II 3 GDc IP65 T135°C

За дополнительной информацией обращайтесь Поддержка приложения.

Вариатор, устройство и принцип работы. Какие бывают вариаторы. Виды вариаторов и их устройство

Если говорить о технических характеристиках автомобиля, то можно услышать такое понятие, как бесступенчатый вариатор. Однако для большинства водителей такое слово является чем-то новым и загадочным. Что же, попробуем выяснить, что такое вариатор и какую роль он выполняет в автомобиле.

Устройство вариатора, типы вариаторов

На самом деле вариатором называют особый вид АКПП, который изобрели, как это странно не звучало, уже в 19 веке. Кроме того, историки утверждают, что Леонардо да Винчи изобрел первый шрифт такого типа в 15 веке.

Примерно во второй половине ХХ века появились первые автомобили с вариатором. Изначально ими занимались инженеры из компании DAF, они добавляли их в конструкцию своих легковых и грузовых автомобилей. После этого производители автомобилей «Вольво» переняли этот тип трансмиссии и стали оснащать свои автомобили.

В принципе вариатор это та же АКПП. Да и внешне невозможно отличить, какой тип устройства установлен на транспортном средстве – вариатор или коробка-автомат. Это связано с тем, что визуально на автомобилях с вариатором установлены такие две педали и коробка передач. Но транспортное средство, имеющее в своем арсенале такое устройство, работает немного по-другому.

Если говорить конкретно, то на автомобилях с вариатором фиксированных передач нет и они переключаются очень плавно и практически незаметно, поэтому такое устройство часто называют бесступенчатой ​​коробкой. К тому же отсутствуют толчки, которые обычно ощущаются, когда машина поднимается с места. Также с помощью вариатора происходит незаметное и непрерывное изменение инвертора при разгоне или разгоне автомобиля.

Если после выше прочитанной информации вы задались вопросом какую коробку лучше выбрать — «автомат» или вариатор, то ответ на этот вопрос неоднозначен. Разберем виды вариаторов, принципы их работы и посмотрим, какими преимуществами они обладают. На сегодняшний день наиболее распространенными и популярными вариаторами можно назвать тороидальные, гидростатические, цепные и клиноременные вариаторы, имеющие шкивы переменного диаметра.

Клинорем вариатор и его устройство

Клиноременный вариатор самый известный, но предлагаю начать с него. Оснащается ведомой или клиновидной планкой и шкивом. Коробка такого типа не бесступенчатая, и ее работа зависит от количества оборотов устройства. Например, если вы подниметесь под гору, автоматически возрастет нагрузка на заднее колесо, однако PE не изменится. Большинство специалистов считают такой параметр недостатком клиноременного вариатора.

Ремни этого типа называются клиновидными из-за того, что они в разрезе имеют форму трапеции и заделываются в шкив боковыми частями. При надевании этих боковин ремень способен еще глубже входить в шкив, что делает сцепку максимально качественной.

На клиноременном вариаторе передаточное число изменяется за счет совместной работы ведущего и ведомого шкивов. Если говорить другими словами, то элементы ведущего шкива, вращаемые коленчатым валом, пластичны и плавно сжимаются, тем самым отодвигая ремень дальше от центра. При такой процедуре ведомый шкив способен прожиматься и ремень, плавно утопая в нем, приближается к центру. Поэтому передаточное число варьируется от коленчатого вала и головки к заднему колесу.

Ведущий и ведомый шкив отличается тем, что на первом вместо роликов установлена ​​пружина.

Что касается принципа действия вариатора клиноременного типа, то его также можно объяснить методом двух однотипных карандашей. Для этого нужно поставить их на стол параллельно друг другу. Далее следует стянуть их резинкой, а затем скрутить одну из них. Несомненно, второй предмет начнет крутиться одновременно с ним и, что интересно, с той же скоростью. Однако если у карандашей диаметр сечения будет другим, то ситуация больше не повторится.

Карандаши разного диаметра все равно будут вращаться, но немного иначе. Пока карандаш большого сечения сделает один оборот, тот, что меньшего, успеет сделать два.

Принцип действия аналогичен карандашам, имеют различные варианты исполнения. Однако, как уже было сказано выше, клиноремные типы устройств имеют два шкива, которые выполнены в виде конусов, из-за чего вариатор все время меняет диаметр карандашей. Обычно шкивы обращены друг к другу своими концами, а ремень зажимается между ними.

При относительном взаимном движении шкивы очень похожи на карандаши, которые все время меняют свой диаметр. Эти шкивы часто оснащены гидравлической системой, хотя иногда подключается сервопривод. В результате половинки обоих шкивов синхронно движутся и смещаются. В том случае, если один находится на приводном валу, идущем от двигателя, а второй на приводном, идущем к колесам, смена ПК будет происходить гораздо шире.

Кроме того, в вариаторах этого типа иногда предусмотрено устройство, отвечающее за изменение направления вращения вала при включении задней передачи.

Ремень вариатора и его конструкция

Кстати, на таком вариаторе очень необычный ремень. Он сделан из смеси ткани и резины и совсем не похож на ремни, вращающие разнообразные генераторы или другое навесное оборудование. Ведь обычный ремень не выдержал тысячи километров.

Ремни

в вариаторах имеют довольно сложную конструкцию. Как правило, это стальная лента, покрытая железными элементами. На наборе этих стальных тросов в поперечнике много тонких пластин, которые по форме напоминают трапецию. Края этих лент соприкасаются со шкивами. Именно благодаря такой системе был изобретен толкающий ремень, который обеими половинками передает мощность от одного шкива к другому.

Тороидальный вариатор, устройство и принцип

Этот вариатор вместо шкивов и ремней оснащен роликами и колесами. Такая система немного другая, но, по сути, все ее элементы выполняют точно такие же функции, что и вариатор клиноремного типа, и тоже дают один результат – постоянное изменение передачи.

Работает тороидальный вариатор по следующей схеме. Один диск связан с двигателем, а второй — с карданным валом. Первый диск является ведущим валом, а другой — ведомым. Между дисками (а не ремнем) находятся ролики и колеса, передающие мощность друг другу.

Колеса вращаются вокруг двух валов — горизонтального и вертикального. В результате колеса соприкасаются с дисками в самых разных областях. При контакте колес у центра с ведущим диском они касаются у обода с ведомым, это увеличивает крутящий момент и снижает скорость. Это называется высокой передачей или овердрайвом.

Гидростатический вариатор, устройство и принцип

Оба вышеописанных типа вариаторов, управляемые радиусом точек, которые соприкасаются между двумя вращающимися объектами. Однако гидростатический вариатор отличается совсем другим принципом работы, а именно использованием насосов переменного объема. А движение здесь обеспечивает гидростатический насос.

Как ремонтировать вариаторы, советы специалистов

Ремонт вариаторов а также АКПП. При нарушении правил их эксплуатации они тоже выходят из строя, поэтому пренебрегать не стоит. Специалисты советуют проводить диагностику вариаторов не реже одного раза в год. Если вы слышите странные толчки или шумы в коробке, не стоит откладывать, нужно проводить диагностику в специальном центре. В противном случае дорогостоящего ремонта явно не избежать.
Интересно, что с каждым днем ​​автомобили с вариаторами становятся все более распространенными и востребованными, хотя цена на них совсем другая.
Что касается ремонта ремня, то каждый автолюбитель вполне может провести его самостоятельно, так как ничего сложного в этом нет.

Ремень и система шкивов с переменным шагом для промышленной переменной скорости до 180 кВт

Ремень и система шкивов с переменным шагом для промышленной переменной скорости до 180 кВт

и

Механический вариатор

Серия РГАЭ — Механический вариатор скорости «Переменные шкивы».
			До 10,5/1 Доступный диапазон скоростей! АТЕХ В наличии Руководство или Электрическая регулировка скорости. Мотор-редуктор или только вариатор Шкивы в корпус или только шкивы. Одноместный или двойные регулируемые шкивы. Фут или корпуса с фланцевым креплением Монтажные положения B3, B6, B7, B8, V1, V3, B5, V5 и V6 в соответствии с вашими потребностями. НИЗКИЙ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Плавная скорость корректирование. Смазанный с завода Надежный и прост в обслуживании. миллионов в сервис по всему миру. 1/8 до 280 л.с.
	Хотите контролировать много лошадей мощность и нужна переменная скорость? Серия RGAE от Varmec – это ваш решение. RGAE предлагает совершенно прямой, простой и надежная конструкция в надежном методе управления скоростью в тяжелых условиях промышленные насосы, конвейеры, смесители и многие другие переменные приводы приложений, где правят надежность и простота. RGAE использует шкивы и ремни производства Berges GmbH и, таким образом, напрямую взаимозаменяемы с немецкими Механические приводы с регулируемой скоростью Berges от 0,25 до 160 кВт и может заменить многие приводы с регулируемым шкивом от другие производители, использующие систему шкивов Бержеса. Миллионы проектов типа RGAE работают вокруг мир в одних из самых суровых условий и почти во всех видах машины или оборудования, требующего надежного регулирования скорости. Мы могли бы разработать более сложная конструкция, но заказчику РГАЭ нужна простота, надежность, бесперебойная работа, низкие эксплуатационные расходы и глобальная организация, поддерживающая это вверх. RGAE — это сила, которую вы можете понять.

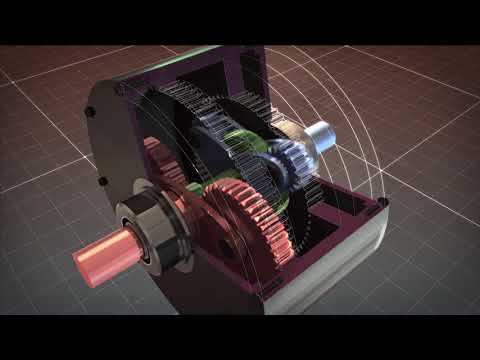

Принципы работы Мощность передается через трение между конусом 1 на входе и приводным кольцом 2 что приводит к выходу 5 (напрямую или через 1, 2, или 3 ступени косозубых передач). Давление между конусом 1 и приводное кольцо 2 поддерживается пропорционально мощности крутящая нагрузка через кулачковую муфту 4 . А Пружина 3 внутри трансмиссионного вала оказывает низкое контактное давление между Конус и кольцо на холостом ходу или на холостом ходу, что также позволяет регулируется в статике или в движении; это значительный дизайн преимущество перед другими типами вариаторов. Изменение скорости достигается за счет движение двигателя по линейным направляющим через рейку 7 и шестерню 6 который приводится в действие маховиком управления скоростью или опционально система привода мотор-редуктора, разработанная для электрического дистанционного управления.		В наличии со всем ассортиментом редукторов и двигателей TVT, чтобы создать свой идеальный приводное решение.
Документация Серия РГАЭ Нажмите Каталог Подборка для PDF >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> >>>>>>>>>>>>>>>>>>>>> а Замена Berges RF. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
