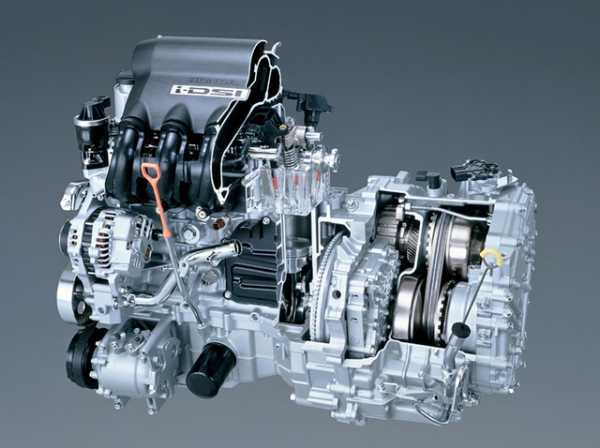

Вариатор в разрезе – Вариатор (вариаторная коробка передач): что это такое, принцип работы. Подробно + видео

Содержание

Вариатор. Устройство и принцип работы вариаторной коробки передач.

Подробности
















Категория: Трансмиссия











Опубликовано: 18 декабря 2014


















Просмотров: 22734






Просматривая каталоги новых автомобилей, с каждым годом все чаще в графе «тип коробки переключения передач» (КПП) можно увидеть слова «вариатор», либо же обозначение «CVT». Что представляет из себя этот тип КПП, чем он отличается от классических «автоматов» и в чем его преимущества – этим вопросам и посвящен данный материал.

Что представляет из себя вариатор. Главное отличие вариаторной КПП от классического «автомата» или «механики» в том, что этот механизм позволяет менять передаточное число от вращающегося коленвала двигателя к ведущим колесам плавно, то есть бесступенчато.

Эта особенность дает возможность подобрать оптимальное передаточное число и крутящий момент в конкретный момент времени, то есть мощность двигателя используется максимально эффективно. Кроме того, отсутствие ступеней обуславливает отсутствие необходимости переключения между ними, то есть очень плавный разгон автомобиля.

Немного истории. Сам принцип работы вариаторной трансмиссии был придуман отнюдь не вчера . Изобретателем этого механизма считается ни кто иной, как бородатый ученый времен ренессанса, Леонардо Да Винчи. Еще в 1490-году он нарисовал схему первого вариатора. В автомобильной промышленности эта система стала применяться в 50-х годах двадцатого века, а первопроходцем в этой области стала американская компания DAF. Стоит подчеркнуть, что типов вариаторов существует великое множество, но в автомобилестроении применяется лишь два типа – клиноременной (самый распространенный) и тороидный.

На сегодняшний день свою систему вариаторной коробки передач имеет практически каждый крупный автоконцерн. При чем, каждая система имеет некоторые свои особенности и уникальное название — у компании Ford это Ecotronic, Durashift CVT, у Mercedes-Benz – Autotronic, у Toyota – Multidrive, у Honda – Multimatic.

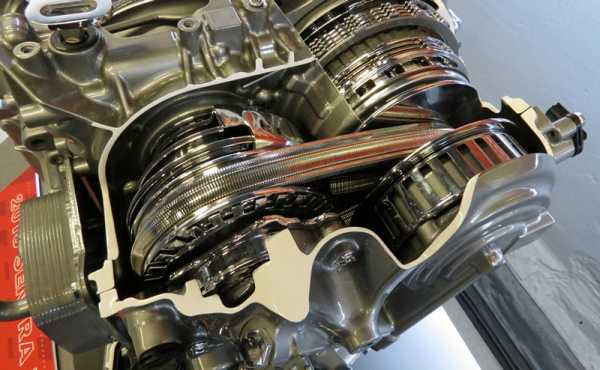

Составные части и принцип работы клиноременного вариатора. Основными составными частями вариатора такого типа являются:

  • Шкивы. Большинство вариаторных систем состоят из двух шкивов – ведущего и ведомого. Ведущий шкив соединен с двигателем, от которого он и получает крутящий момент, ведомый – передает крутящий момент на колеса. Каждый шкив представляет из себя два конуса, направленных острыми сторонами друг к другу. Половинки обоих шкивов имеют возможность сдвигаться при помощи специального привода. Шкивы соединяются между собой клиновидным ремнем.
  • Клиновидный ремень. В большинстве случаев это металлическая лента, на которую (перпендикулярно) надето большое количество трапециевидных металлических пластинок. У автомобилей Ауди вместо ремня применяется цепь.
  • Система сервоприводов. Предназначена для сдвигания и раздвигания конусов шкивов. Эта система управляется автоматикой, а текущее положение конусов зависит от оборотов двигателя и скорости автомобиля.
  • Автоматика. Управляет всеми системами вариаторной коробки передач, то есть на нее возложена функция определения, какое положение конусов шкивов оптимально в данный текущий момент времени и обеспечение такого положение посредством передачи сигнала на сервоприводы. Кроме того, автоматика управляет системой соединения-разъединения ведущего шкива и коленвала, являющейся аналогом сцепления (если сравнивать с обычной механической коробкой переключения передач).
  • Система соединения-разъединения коленвала и ведущего шкива. В зависимости от производителя, в вариаторах применяются различные устройства. Это может быть автоматическое центробежное сцепление, электромагнитное сцепление, гидротрансформатор или так называемое «мокрое» многодисковое сцепление.

Весь механизм работы вариаторной коробки заключается в следующем. Когда автомобиль только начинает движение, конусы ведущего шкива находятся в полностью раздвинутом состоянии, то есть ремень ходит по самому маленьком радиусу. Конусы ведомого шкива напротив, полностью сдвинуты, тем самым позволяя ремню вращаться по максимальному радиусу. Это является аналогом первой передачи в механической коробке передач, когда необходимо обеспечить максимальный крутящий момент, чтобы сдвинуть автомобиль из стоящего положения.

Когда машина начинает разгоняться, автоматика анализирует скорость его движения и дает сигнал на систему сервоприводов, которые, в свою очередь, начинают сдвигать конусы ведущего шкива, выталкивая клиновой ремень наружу, и раздвигать конусы ведущего шкива, позволяя ремню постепенно утопать между ними. Тем самым и обеспечивается изменение передаточного числа в вариаторе клиноременного типа. Нетрудно догадаться, что при достижении автомобилем максимально возможной скорости, ведущий шкив находится в максимально «сведенном» состоянии, при этом конусы ведомого шкива максимально разомкнуты. Существенный минус клиноременного вариатора заключается в том, что ремень (в некотором случае это может быть цепь – например, у автомобилей Ауди) подвержен постоянным нагрузкам, соответственно именно он чаще всего выходит из строя первым. Стоимость его достаточно высока (как и цена работ по его замене) и если Вам «посчастливится» столкнуться с выходом ремня из строя – это очень ощутимо ударит по кошельку.

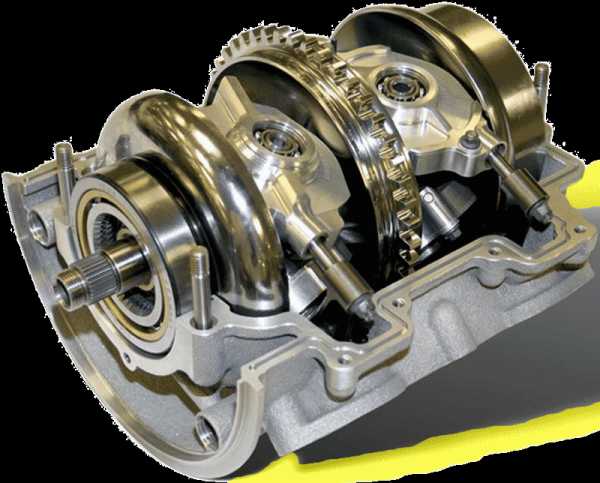

Тороидный вариатор. Этот тип коробки применяется автопроизводителями крайне редко, скорее в качестве различных экспериментов. Конструктив ее еще более сложен, нежели у системы с клиноременным приводом. Принцип работы тороидного вариатора заключается в том, что в тороидной поверхности (представляющей из себя полусферу и состоящей из двух дисков) зажат ролик. Передаточное число меняется, когда меняется положение ролика – то есть, когда он сдвигается, к примеру, вправо, его правая часть подходит к верху полусферы (то есть к меньшему радиусу диска) заставляя правый диск вращаться быстрее. При этом левая часть ролика задевает нижний край левого диска (полусферы), которая имеет больший диаметр и, соответственно, начинает вращаться медленнее. Чтобы обеспечить передачу крутящего момента дальше, применяется система роликов и шестеренок.

Встретить вариатор тороидного типа в обычных легковых авто на сегодняшний день достаточно сложно, так что если в салоне менеджер говорит Вам что в новой модели установлена вариаторная коробка передач, можно быть более чем на девяносто процентов уверенным, что речь идет о клиноременном типе системы.

Преимущества и недостатки вариаторных коробок переключения передач.

Для начала о приятном, то есть об их преимуществах.

  • Плавность хода. Это действительно неоспоримое преимущество вариаторных коробок. Ни одна КПП другого типа, даже самая современная и имеющая большое количество ступеней, не сравниться с вариатором по плавности хода. Все потому, что физических ступеней вариатор просто не имеет. Хотя, многие модели с CVT автомобилей оснащены подрулевыми лепестками, позволяющие переключать «передачи» в ручном режиме. Однако эти передачи – не более чем фиксированные автоматикой определенные значения соотношения конусов ведущего и ведомого шкивов.
  • Экономия топлива. Так как, в теории, вариатор максимально эффективно использует мощность двигателя, соответственно и бензина такое транспортное средства должно потреблять меньше (за счет более высокого КПД). На практике же оказывается, что машины с вариатором потребляют топлива практически так же, как и их аналоги с классической АКПП.
  • Более быстрый разгон. Опять же, это скорее миф, чем реальность. Фактически, авто с вариатором разгоняются так же, как и оснащенные «автоматами» (правда, гораздо более плавно).
  • Меньший шум от двигателя. Так как вариатор не загоняет обороты под максимум, соответственно и звук от двигателя более тихий. Однако водителям, пересевших с других типов КПП, эта особенность поначалу будет казаться странной. 5. Меньший износ двигателя. Опять же, из-за того, что обороты двигателя не доходят до максимально возможных. Соответственно (опять же, в тории), двигатель меньше изнашивается.

Недостатки вариатора:

  • 1. Главный недостаток вариаторной коробки – сложность механизма ее устройства и относительная недолговечность. Из этого вытекает и высокая цена на обслуживание (включая дорогостоящее трансмиссионное масло для вариатора, которого обычно требуется 5-6 литров) и детали. Соответственно, если Вы собрались покупать автомобиль с пробегом больше ста тысяч километров, лучше обратите внимание на модели с классической АКПП или обычной механикой.
  • 2. Отсутствие возможности резко перейти на пониженную передачу. Именно поэтому (а также из-за ограничений по возможности передачи крутящего момента) вариатор не используется в автомобилях со «спортивным» характером.
  • 3. Сложности при буксировке автомобиля, вытекающие из особенности конструкции вариатора.

Выводы. Вариаторная коробка переключения передач – одна из самых технологичных на сегодняшний день. Если Вам важен в первую очередь комфорт, плавность хода и не пугает высокая стоимость обслуживания – обратите внимание на модели автомобилей, оснащенные этим устройством. Если же Вы предпочитаете спортивный стиль вождения, либо подбираете авто с пробегом – лучше присмотритесь к транспортным средствам с классическим «автоматом» или механикой.

pnipokolesu.ru

Как работает вариатор, принцип работы, недостатки, ремонт

Рядовой автовладелец хорошо знаком с механической и автоматической коробками передач и многие из автовладельцев даже знают, принцип работы этих трансмиссий. Однако, существует еще и, так называемый, вариатор бесступенчатый, который автопроизводители позиционируют, как эффективное и мощное трансмиссионное устройство, созданное в результате новых технологий. В этой статье и поговорим о том, как работает вариатор, его принципе работы, недостатках и ремонте.

Содержание статьи:

Примечательно, что первый вариатор был запатентован более ста лет назад, а историки вообще утверждают, что аналог самого первого вариатора был придуман Леонардо да Винчи в 1490 году.

Как бы там ни было, данный тип трансмиссии стал серийно устанавливаться на голландские автомобили DAF в 1950 году, но только сейчас вариаторы получили всемирное признание и стали активно внедряться в легковую автопромышленность.

Что представляет из себя вариатор

Вариатор представляет собой коробку передач, принцип работы которой заключается в плавном и непрерывном изменении передаточного числа между коленчатым валом двигателя и приводами колес.

Как таковые переключения и фиксация скоростей, которые присущи автоматической коробке передач, отсутствуют, а наблюдается только постоянное и плавное изменение передаточного числа при разгоне и замедлении. При этом исключаются толчки, когда автомобиль трогается с места или разгоняется. Для водителя всё происходит непривычно плавно.

Автомобиль, на котором установлен вариатор, практически ничем не отличается от автомобиля с АКПП. В нем есть коробка передач, две педали и рычаг переключения. Всё как обычно, и управление аналогичное, но вариатор функционирует совершенно по-иному.

Итак, как работает вариатор

Рассмотрим, как работает вариатор. В автомобильной индустрии наиболее распространенными видами являются клиноременные и тороидальные механизмы. Первый вариант отличается массовым производством, второй встречается гораздо реже.

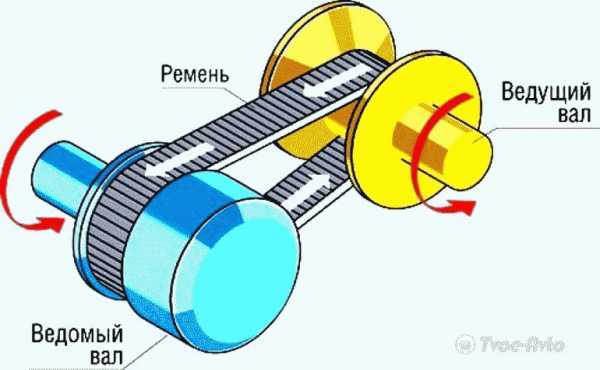

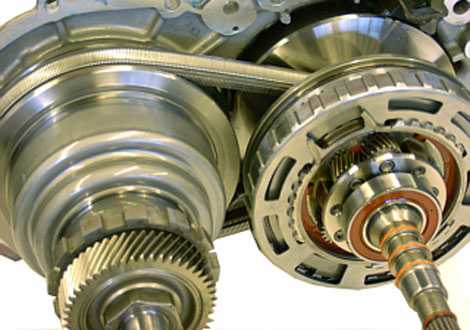

Вариатор клиноременной имеет в своей конструкции два раздвижных шкива. Между ними натянут ремень. При движении шкивы то сближаются, то удаляются друг от друга. Двигаются они, благодаря специальному гидравлическому приводу, который управляется электроникой. Водителю достаточно выбрать определенный режим езды, например, обычный, и электроника моментально настроит работу вариатора.

Сечение ремня трапециевидное или клинообразное. При вращении он вклинивается в ведущий или ведомый шкив. Соприкосновение с ними происходит боковыми сторонами ремня. Даже при износе боковин ремня сцепка со шкивами не становится меньше, так как он еще сильнее входит в них.

Нагрузка на данный элемент огромна, поэтому ремни для вариаторов изготавливают из металла. Чаще всего ремень выполнен в виде стальной ленты с определенным покрытием или представлен в виде набора тросов, которые имеют сложное сечение. На тросы нанизано большое количество поперечных стальных пластинок из тонкого металла. Форма данных пластинок трапециевидная, их края соприкасаются со шкивами. При сжатии такой ремень становится еще жестче, что позволяет передавать ему сжимающее усилие.

При движении автомобиля это выглядит примерно так: коленвал двигателя вращает ведущий шкив, части которого плавно сжимаются. Подобное сжатие придает ремню клиновидную форму и выталкивает его подальше от центра.

В это время ведомый шкив начинает разжиматься, ремень утопает в нем и приближается к центру. Всё это влечет изменение передаточного числа.

как работает вариатор

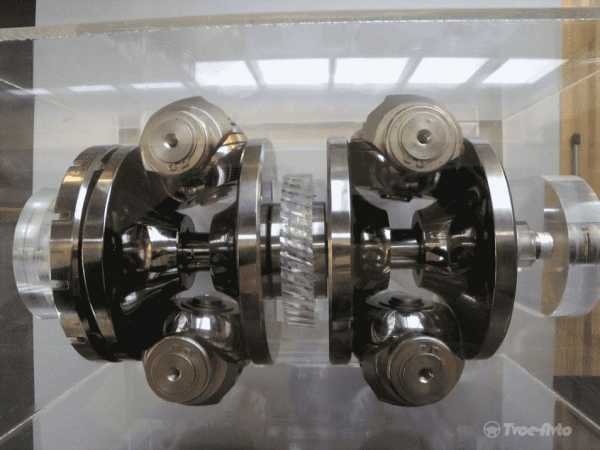

Тороидальный вариатор в своей конструкции имеет соосные сферические валы и зажатые в них ролики. Ведущий вал соединен с двигателем, а ведомый с карданом. Сферические валы вращаются в разные стороны. Ролики меняют свое положение, а значит, и радиусы.

Как следствие, изменяется передаточное число. Блок управления “руководит” гидроприводом и ролики перемещаются относительно сферы вплоть до микрон. Всё это способствует тому, что число передач становится бесконечным. Одним словом, вариаций не счесть.

Между поверхностью сферы и роликами создается усилие, нередко достигающее десяти тонн. Несмотря на то, что для изготовления данных элементов используют самые прочные и лучшие материалы, именно в этих местах чаще всего происходит износ вариатора.

Примечательно, что двигатель на автомобиле с вариаторной коробкой передач всё время остается на одних и тех же оборотах. К примеру, при наборе скорости, обороты соответствуют максимальному крутящему моменту и остаются неизменными, что дает высокий темп разгона, ведь времени на переключения скоростей, как это происходит на обычном автомобиле, совсем не тратится.

Неизменные обороты минимизируют нагрузку на силовой агрегат, а это увеличивает сроки его службы. В то же время вариатор можно настроить так, что будет наблюдаться постепенный рост оборотов мотора.

Преимущества и недостатки вариатора

Преимущества вариатора неоспоримы:

  • простая конструкция;
  • плавность разгона;
  • увеличение ресурса двигателя;
  • существенная экономия топлива.

Впрочем, данный тип трансмиссии не лишен недостатков:

  • плохая переносимость повышенных нагрузок;
  • некоторые ограничения в буксировке;
  • быстрый износ при езде по бездорожью;
  • сложный ремонт.

Обслуживание и ремонт вариаторной коробки передач

Основным элементом вариатора считается ремень, его меняют каждые 150 000 км. Масло в трансмиссии необходимо обновлять каждые 50 000 км. Также функциональность вариатора напрямую зависит от электронной системы управления.

Мнения по обслуживанию вариаторов разняться. Можно встретить заверения, что их ремонт прост и стоит недорого. Если сравнивать с АКПП, то это так, но с другой стороны не каждый автосервис имеет квалифицированного специалиста, способного качественно провести ремонт и профилактическое обслуживание вариатора.

Но то обстоятельство, что автомобили с данным типом трансмиссии становятся все более востребованными и распространенными, неизбежно приведет к тому, что в недалеком будущем ремонт станет быстрым и доступным для любого автовладельца.

Видео, как работает вариатор


Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

maxkm.ru

Вариаторная коробка передач (вариатор) делает езду комфортнее

Вариатором называют бесступенчатую коробку передач. В быту она носит название вариаторная коробка передач. Ее действие основано на плавном изменении значения передаточного числа. У вариатора есть свои плюсы по сравнению с другими видами коробок передач. Это эффективность использования мощности двигателя (достигается путем соотношения нагрузки и оборотов коленчатого вала), в связи с этим удается экономно расходовать топливо.

В авто, оснащенном вариатором, легко почувствовать комфорт и удобство при езде, так как это возможно благодаря непрерывному крутящему моменту и отсутствию рывков.

В основном, такие коробки применяются в легковых автомобилях из-за ограниченной величины мощности, но, тем не менее, область их использования постоянно расширяется. Стоит отметить сложность исполнения вариатора, как с технологической, так и с технической точки зрения.

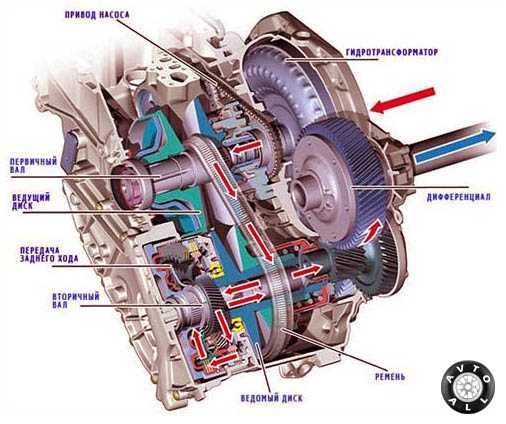

Устройство вариатора

В общем, вариаторная коробка передач серьезно отличается от механической коробки передач, что стоит на автомобилях ВАЗ, и имеет следующую конструкцию. Она состоит из:

  • специального механизма, обеспечивающего передачу крутящего момента, а также разъединение при нейтральном положении вариаторной коробки передач от двигателя;
  • самого вариатора;
  • устройства, реализующего работу заднего хода авто;
  • системы управления.

Первый механизм, позволяющий передавать крутящий момент, может быть выполнен в таких вариантах: сцепление автоматическое, центробежное, гидротрансформатор и многодисковое сцепление с электронным управлением. Наиболее популярно сцепление гидротрансформатора и двигателя. В этом варианте наблюдается наиболее плавная передача и меньший износ коробки передач.

Вариатор может быть клиноременным, цепным, тороидальным и т. д.

Клиноременный и клиноцепной вариатор

Данный вид вариатора наиболее востребован у автопроизводителей. Он состоит из ременной передачи (иногда из 2 передач). Такая передача представлена ремнем и шкивами. Первые ремни были недолговечными и быстро изнашивались. Их изгиб был небольшим, поэтому они не могли дать широкий диапазон значений.

Сейчас же используется достаточно гибкий металлический ремень. Передача реализуется благодаря трению шкив и ремня. Такие ремни выгодно отличается прочностью и долговечностью, также они более гибкие.

Клиноременный вариатор еще называют вариатор CVT. Когда двигатель набирает обороты, в действие приходит гидротрансформатор. С его помощью крутящий момент передается на первичный вал. Гидроцилиндр воздействует на ведущий шкив, сходятся «щеки» и увеличивается трение с ремнем.

Затем усилие от трения передается на ведомый шкив, соединенный с вторичным валом. Так реализуется низкая передача. Далее при увеличении оборотов происходит изменение диаметров и передаточное число изменяется.

Такой вариатор работает плавно, без резких рывков, так как электронная система сама выбирает необходимое количество оборотов двигателя и значение передаточного числа на шкивах.

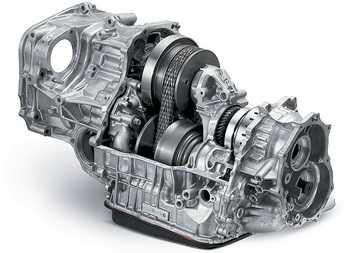

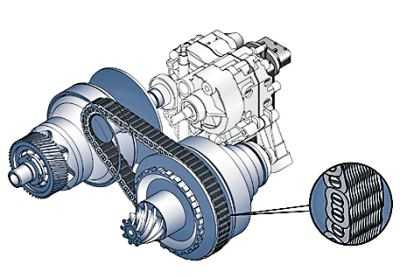

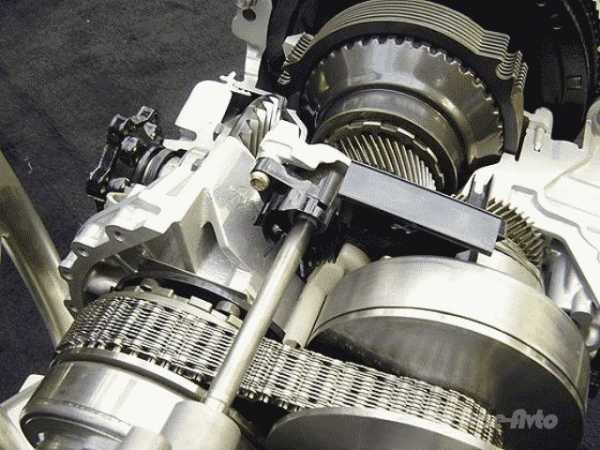

В некоторых вариаторах вместо ремня используется цепь. Она представляет собой пластины с осями. Такое устройство вариатора дает еще большую гибкость. Такая коробка имеет минимальные потери крутящего момента, а также высокий КПД.

Особенности работы вариатора

Из-за своей особой конструкции вариаторная коробка не может реализовывать задний ход авто. У нее нет реализации реверса. Поэтому в данном случае принцип работы вариатора заключается в использовании специальных механизмов. Таковыми являются планетарные редукторы. Устройство и работа этого элемента схожа с такими же редукторами в автоматической коробке передач.

Вариатор оснащен электронной системой. С ее помощью можно менять синхронно диаметры шкивов под каждый режим работы, управлять работой сцепления, управлять планетарным редуктором. Управлять вариаторной коробкой можно с помощью селекторного рычага. У него режимы управления схожи с режимами АКПП.

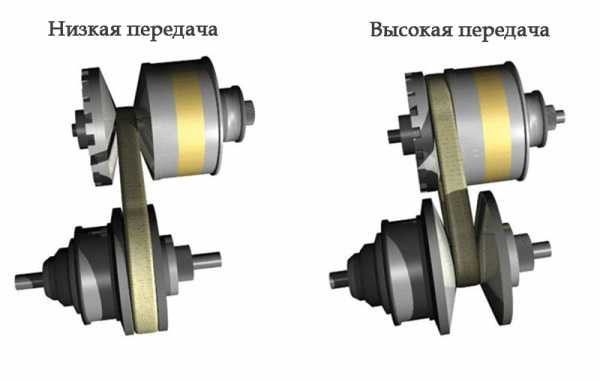

Принцип работы вариатора клиноременного характеризуется изменением диаметров шкивов в зависимости от условий движения. Диаметр можно изменять при помощи привода. Во время начала движения у ведущего шкива наименьший диаметр, а ведомый имеет максимальный диаметр.

Когда обороты увеличиваются, изменяется значение диаметров: у ведущего шкива он увеличивается, а у ведомого шкива уменьшается. Таким образом, передаточное число становится меньше. Далее вариатор просто поддерживает необходимые обороты двигателя, что обеспечивает лучшую мощность и динамические характеристики автомобиля.

Чтобы вариатор служил долго

Для долгой и качественной работы вариатора необходимо:

  • проверять уровень жидкости, при необходимости заменять ее;
  • в зимнее время не перегружать трансмиссию;
  • следить за работой датчиков и разъемами и проводкой на предмет обрыва.

Такие действия помогут для реализации безаварийной работы вариатора.

А вот видео про то, как работает вариатор, жаль, что его достаточно сложно поставить на ВАЗ 2106 тюнинг:

Также на эту тему вы можете почитать:

Alex S Октябрь 30th, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

avto-all.com

Как ездить на вариаторе

С правилами езды на автомобилях с вариаторными коробками российские водители познакомились относительно недавно. К отсутствию третьей педали в машине привыкнуть успели многие (обычная АКПП). Но заблуждаются те, кто ставит знак равенства между автоматом и бесступенчатой трансмиссией. Нюансы работы вариатора требуют самого внимательного рассмотрения. Как ездить на вариаторе?

Правила вариаторной езды


CVT — латинская аббревиатура, означающая интересующий нас тип коробки. Функционально она не отличается от других типов КПП, но кардинально разнится принципом работы. Смена передач идёт плавно, без толчков, благодаря коррекции диаметральной плоскости дисков (ведомого/ведущего). Автомобиль разгоняется «не дёргаясь». Сидящий за рулём не отвлекается на переключение скоростей. Работа автоматики сокращает время разгона, экономит горючее, выбирает оптимальный режим работы двигателя.

Независимо от степени нагрузки мотора уровень шума силовой установки малоразличим. Раскатистый звук спорткара на таких авто не услышать никогда, даже если акселератор «утопить» до отказа. «Умная» электроника компенсирует резкое изменение параметров работающего агрегата, убирая лишнюю нагрузку.

Подробно о плюсах

Транспортное средство, оснащённое CVT, имеет ряд положительных аспектов, выгодно отличающих его от машин с «механикой» и АКПП. К преимуществам однозначно относятся:

  • хорошо набирается скорость;
  • более экономично расходуется топливо;
  • оптимизируются критичные нагрузки на двигатель;
  • увеличивается период регламентных сервисных и ремонтных работ;
  • повышен класс экологической безопасности.

Дело в масле

Отслеживать уровень и качество масла в КПП — обязанность автовладельца. В случае с бесступенчатой трансмиссией нужно относиться к этому особо тщательно. Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к спецификациям и рабочему объёму залитого масла. Менять его придётся часто.

CVT-масло — отдельная категория. Особенность материала — антогоничность функции (обеспечение смазки трущихся поверхностей с одновременным предотвращением их проскальзывания). Экзотичность трансмиссионного масла не отражается на его стоимости, автолюбителей оно не разорит.

Менять жидкость в коробке с неидентичными спецификациям характеристиками — большой риск. Техническая документация автомобиля содержит точную информацию о типе и параметрах масла для КПП. Игнорирование этого аспекта с высокой степенью вероятности приведёт к незапланированным тратам, их размер может сильно огорчить владельца авто. Если самостоятельно уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру или в официальный технический центр, где обслуживаются автомобили нужной марки.

Полностью заменить жидкость на вариаторе рекомендовано на отметках кратных 60 тыс. км пробега, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону. Российские реалии значительно корректируют этот показатель в сторону уменьшения (порядка 30 тыс. км).

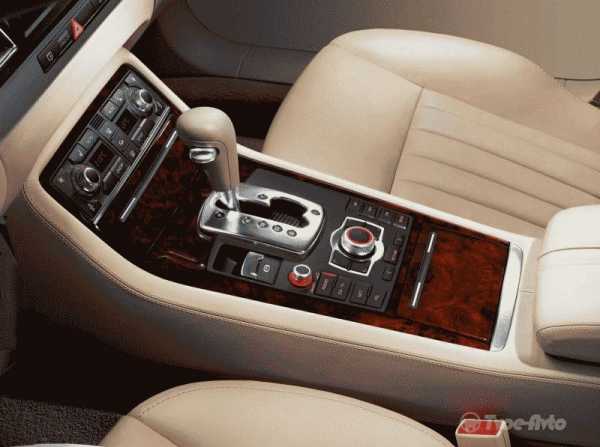

Эксплуатация вариатора (краткая инструкция)

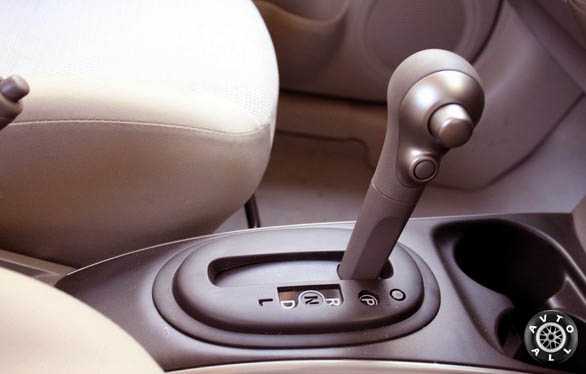

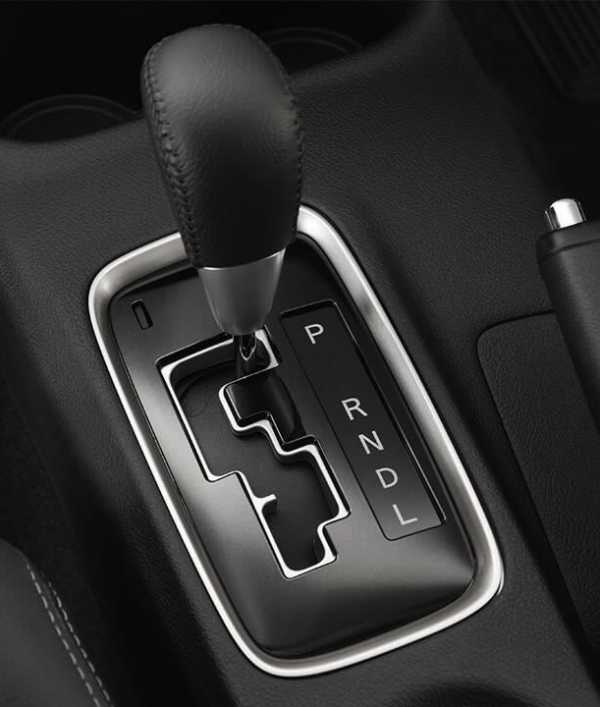

Латинские литеры, вместо цифр на рукояти переключения МКПП, означают следующее:

  • «P» — парковочный режим. Стоянка на продолжительное время, происходит блокировка системы управления. При зажигании необходимо убедиться, что рычаг установлен на этой же отметке;
  • «D» — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней;
  • «N» — аналог «нейтралки». В бесступенчатом варианте КПП применяется при парковке с наклоном.

Алгоритм действий шофёра такой: выжать педаль тормоза до полной остановки → ручку коробки установить напротив «N» → застопорить машину на ручнике → резко отпустить и снова нажать тормоз → перевести в режим паркинга «P». Необычный порядок манипуляций обусловлен спецификой взаимодействия механических узлов при остановке: вал в CVT блокируется стержнем малой толщины, который несложно деформировать (окончательно испортить) при небрежном паркинге «на скорости».

  • «L» — завышенные обороты и эффект торможения двигателем. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).

Многие автопроизводители добавляют ещё две позиции:

  • «S» — спортивный. Двигатель выводится на полную мощность;
  • «E» — экономичный. Расход горючего минимизирован.

Резко нагружать не стоит

Машинам с вариаторами резко возрастающие нагрузки противопоказаны. Они становятся виновниками внеочередных посещений СТО и последующего ремонта. Это недостаток CVT-коробок конструкторы пока не решили.

Прогрев вариатора обязателен при низких температурах. Холодное масло в трансмиссии плохо распределяется внутри системы, часть элементов и деталей остаются без смазки. Прогревать по типу автоматической коробки передач путём переключения режимов «P-R-N-D» и обратно не рекомендуется, так как это не улучшает прогрев. Помните вариатор устроен абсолютно по-другому, нежели другие КПП. Как вариант можно на несколько секунд включить нейтраль — «N», это немного прогреет гидромуфту (сцепление).

Трогаться с места нужно убедившись, что автомобиль прогрелся до необходимого предела. После начала движения придерживаться спокойной манеры езды минимум километр, это полностью позволит прогреть все элементы коробки. Расходы на лишнее топливо сэкономят затраты на монтаж новой КПП.

Чем ниже температура окружающей среды, тем дольше необходимо прогревать коробку. При температуре -35 °C лучше не эксплуатировать автомобиль с CVT. Если вы всё-таки решились на поездку в сильный мороз, то прогревать рекомендуется не менее 30 минут и всю дорогу придерживаться очень щадящего режима езды.

В Европе (Финляндии) нашли альтернативу холостым оборотам двигателя для прогрева. Авто снабжаются электросистемой поддержки рабочей температуры. Машина запитывается от электросети через обычную штепсельную вилку. Машины с таким оборудованием легко узнать по характерным вырезам на бампере.

Бездорожье не рулит

Ездить на автомобилях с вариаторной КПП вне дорог не желательно. Пусть не вводят в заблуждение автолюбителей всемирно известные производители кроссоверов. Внедорожники с CVT автоматически зачисляются в «паркетники».

Владельцам бесступенчатой коробки лучше держаться города и шоссе с твёрдым покрытием.

Повредить бесступенчатую коробку можно наехав на выступ, ухаб, при попадании колёс в ямы и выбоины и другие шероховатости дорожного полотна. Подобные приключения небезопасны для МКПП, а в случае с автоматом в вариаторном исполнении последствия могут быть фатальными.

Нет буксировке

Буксовать, равно как и буксировать, на CVT не стоит. Эти действия небезопасны для агрегата. Вариант взятия автомобиля на буксир есть — при включённом моторе (смазка предохранит детали от излишнего трения), стоит ознакомиться с инструкцией по эксплуатации. И даже не взирая на это бывают случаи поломок, особенно КПП с пробегом, поэтому мы не рекомендуем его буксировать, ведь эвакуатор стоит гораздо дешевле чем ремонт. Неисправность двигателя приводит к неизбежному общению со службой эвакуации, есть другой но очень трудоемкий вариант, отсоединения полуосей от ведущих колес.

Соответственно использовать машину в качестве тянущего средства другого авто категорически не рекомендуется. Максимально допустимое условие — транспортирование автоприцепа весом не превышающего допустимого. Точная информация о грузоподъёмности и расстоянии, на которое можно буксировать прицеп, конкретной модели указана в техпаспорте.

Пробуксовка — очень вредное действие. Заглохнув на ухабах или в грязи, следует оставить попытки выехать самостоятельно. Передвигая селектор между отметками «D» и «R» можно добиться только скоротечного износа шлицевых соединений. Заметно сократится ресурс шестерней. Чтобы устранить поломку, узел разберут, что существенно ударит по карману автовладельца.

Внимание, датчики!

Без корректной работы контрольных устройств обеспечить безопасность поездок невозможно. Отслеживать их состояние постоянно — насущная необходимость. Прекращение функционирования одного датчика может привести к выходу из строя целого узла.

Если датчик контроля скорости повреждён, то блок управления автоматически переводит ремень трансмиссии в среднее аварийное положение, двигатель экстренно тормозит. Угроза деформирования ремня становится более чем реальной. При движении в высокоскоростном режиме может даже разорвать ременной привод. Снижение оборотов повышает процент «выживания» CVT.

Для желающих приобрести машину с пробегом есть непреложное правило — меняйте датчик скорости. Настоятельно предлагается купить оригинальную версию от производителя и проверенного поставщика. Аналогично следует поступить с датчиками уровня и давления масла. Весь комплект датчиков должен находиться в исправном состоянии.

Заключение

Выводы, не требующие особых обоснований:

  1. «Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
  2. Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
  3. Не начинать движения при «холодном» масле.
  4. Отслеживать уровень жидкости и работоспособность контролирующих устройств.

Манера езды водителя и общее состояние дорог региона, где живёт автовладелец — важные факторы, влияющие на окончательное решение при покупке машины с CVT.

autoleek.ru

Что такое вариатор и как правильно водить на вариаторе? Основные принципы работы вариатора: видео

Что такое коробка передач вариатор? Основные принципы работы вариатора. Тонкости работы элементов устройства вариатора: видео. Как правильно ездить на вариаторе?





Каждый автолюбитель знает, чем автоматическая коробка передач отличается от механической. И спор по поводу достоинств и недостатков обеих не угасает между водителями долгие годы. Упоминаются не только технические характеристики каждого устройства и их влияние на сам процесс управления автомобилем, но и такие пункты как расход топлива, надежность, удобство и долговечность.

Но немногие владельцы автомобилей знают, что такое вариатор. Одни считают, что он ничем не отличается от автомата, другие же выделяют его в особый вид коробок передач. Так кто же прав? И в чем секрет вариатора? Разобраться с этим непросто, поэтому начинать следует с самых основных параметров работы этого устройства.



Вариатор — принцип работы

Это устройство также называют бесступенчатой коробкой передач. Основное её отличие от механической и автоматической заключается именно в отсутствии резкого переключения между передачами. Количество «скоростей» у вариатора безгранично, посчитать их невозможно. В чем же секрет этого устройства? Принципиальное отличие от остальных коробок?





Разумеется, все зависит от того, как работает вариатор. Сама коробка передач обязательно содержит в себе следующие элементы:

  1. сам вариатор;
  2. система управления;
  3. механизм, передающий крутящий момент и обеспечивающий разъединение двигателя и коробки передач;
  4. механизм, позволяющий двигаться задним ходом.

Обычно вариатор состоит из одной ременной передачи, но встречаются и модели с двумя. Традиционная модель устройства состоит из двух шкивов, которые соединены с помощью клиновидного ремня. Стоит отметить, что сами шкивы способны изменять свой диаметр. Добиться такого результата позволяет устройство самих элементов: они образованы двумя коническими дисками. Диски сдвигаются, увеличивая диаметр, и раздвигаются, уменьшая его. Ремень перемещается по поверхности шкивов, таким образом увеличивая или уменьшая передаточное число.



Первые модели вариаторов использовались на швейных машинах и ткацких станках, но тогда ремень был изготовлен из резины и, соответственно, имел низкую прочность. Для станков он подходил, но автомобилю требовалось нечто более прочное и износостойкое. Вариаторы пришли в автомобильную промышленность сравнительно недавно. Можно сказать, что этой технологии потребовались годы, чтобы подобрать подходящий материал для создания вариаторной коробки передач для машины.



Современные устройства оснащены гибким ремнем, сделанным из металлических частей. Несколько (от 10 до 12) полос стали связаны между собой, чтобы обеспечить не только долговечность и надежность конструкции, но и хорошую передачу вращения. Высокая гибкость и износостойкость позволяют вариатору работать долгие годы без поломок и корректировок.







Что такое коробка передач вариатор?

Если вы хотите узнать, коробка передач вариатор что это такое, то обратите внимание на электронную систему управления, которой оснащены данные модели. Большое количество датчиков измеряет все необходимые показания автомобиля, передавая информацию на бортовой компьютер. Человеку не нужно беспокоиться о переключении передач в нужный момент, вариатор сам подберет наилучшие передаточные отношения. Как это возможно? Все данные с датчиков позволяют устройству вовремя изменить диаметр шкивов, чтобы разогнать автомобиль до нужной скорости и поддерживать выбранный темп. Так, например, начало движения машины характеризуется наименьшим диаметром ведущего шкива, но максимальным диаметром ведомого. При нарастании оборотов первый начинает уменьшаться в диаметре, а второй — увеличиваться. Таким образом вариатор изменяет передаточное число, разгоняет автомобиль, не позволяя ему превышать рекомендованные показатели.



Именно по этой причине многим водителям не нравится звук вариатора. Все дело в том, что он не допускает чрезмерно высоких оборотов. А это значит, что авто не будет «реветь» во время старта и при резком нажатии на педаль газа. Некоторые автолюбители считают «провоцирующим» умеренный и даже слишком низкий шум, который издает машина. Психологическая проблема заключается в том, что водитель, который не слышит рычащих звуков двигателя, предполагает, что автомобиль движется слишком медленно. А это может привести к нарушению скоростного режима. Но этот недостаток вариаторной коробки передач исключительно субъективный.





Принцип работы вариатора: видео



Если вы хотите подробнее узнать принцип работы вариатора, видео поможет разобраться во всех тонкостях этого устройства, рассмотреть каждый элемент и узнать все достоинства и недостатки этой коробки передач.



Как правильно ездить на вариаторе?

Знать о том, что представляет собой вариатор, — это полезно, но недостаточно. Хороший владелец авто должен понимать, как ездить на такой коробке передач, чтобы избежать дорогостоящего ремонта.





Во-первых, следует отказаться от старта на непрогретом двигателе. В зимний период все водители стараются дать машине возможность разогреться до рабочей температуре, масло к этому моменту должно попасть во все каналы системы, обеспечив безопасный старт. Но если владельцы машин с механической коробкой могут позволить себе завести машину и тут же отправиться в путь (не рекомендуется, поскольку увеличивает износ деталей), то владельцам авто с вариаторными коробками так поступать нельзя. Трансмиссионное масло обязательно должно разогреться, если какие-то элементы будут работать без смазки, то они очень быстро придут в негодность. А ремонт вариатора — дело хлопотное и очень дорогое.





Во-вторых, водитель должен постоянно следить за уровнем трансмиссионного масла. Если он будет ниже минимального, то коробка находится под угрозой. К тому же качество самого расходного материала должно быть на высоте. Вариатор не потерпит плохого масла. Но даже высококлассный и дорогой материал может не подойти, поэтому внимательно ознакомьтесь с инструкцией к авто.

В-третьих, избегайте езды по бездорожью. Вариатор не создан для такой «проблемной» местности. Также стоит отказаться от буксировки самого транспортного средства или других автомобилей.

tvoe-avto.com

Вариаторы

Вариаторы, укомплектованные общепромышленными асинхронными электродвигателями, получили название мотор-вариаторов. Они могут оснащаться и другими двигателями, например, с независимой вентиляцией, с переменным числом полюсов или со встроенным тормозом. По желанию заказчиков мотор-вариаторы могут доукомплектоваться цилиндрическими, червячными или другими редукторами со стандартным входным фланцем и полым валом. Применяемые схемы сборки «мотор – вариатор – редуктор» обеспечивают высокие крутящие моменты вала при одновременном регулировании скорости вращения.

В отличие от других вариаторов, передаточное отношение мотор-вариаторов можно изменять и на остановленном двигателе, а длительный режим работы при постоянном передаточном отношении не вызывает износа рабочих поверхностей на фрикционной паре, из-за отсутствия скольжения в зоне контакта.

Вариаторы соединяются с электродвигателями при помощи фланцев, а с редукторами или иными механизмами с помощью муфт.

Вариаторы хорошо себя проявили в машиностроении, строительстве и металлургии в ленточных, цепных, роликовых конвейерах, в пищевой промышленности, в подъемных устройствах, в экструдерах, приводах транспортировочных тележек, приводах летучих пил и ножниц, приводах поворотных механизмов и ходовых винтов.

Выгода от применения современных вариаторов заключается в их минимальном износе и отсутствии необходимости в дорогостоящих механизмах и элементах приводов, благодаря плавному изменению передаточного отношения. Реально существующая необходимость перехода экономики России на технологическую базу с достаточной эффективностью подтверждает готовность внедрения новых инновационных проектов, стимулирующих развитие новых ресурсосберегающих технологий. Их реализация приведёт к значительному снижению затрат на металл (за счет компактности конструкций разрабатываемых вариаторов) и на энергию, затрачиваемую на производство единицы продукции, и обеспечит производство конкурентоспособных вариаторных устройств нового поколения.

ence-gmbh.ru

Принцип работы вариатора — основные нюансы + видео

Во время движения автомобиля до бесконечности велико возможное количество режимов. Из-за этого для обеспечения оптимальной работоспособности двигателя автомобиля необходимо и бесконечное количество различных ступеней в коробке переключения передач. А вариатор – единственный в наше время вид коробки переключения передач, который дает возможность бесступенчато менять отношение передаточного числа между трансмиссией и двигателем. Это в свою очередь означает, что для различных режимов работы авто подбирается самое эффективное значение отношений передаточного числа, а не как в любых других коробках передач – усредненное.

Последствием работы двигателя в постоянном режиме, находясь в точке оптимальных для его оборотов, является уменьшение токсичности газов выхлопа, повышенная экономичность топлива, а также улучшенная динамика при разгоне автомобиля. Вследствие плавного (а не ступенчатого) изменения передаточного отношения автомобили отличаются плавностью своего хода. А отсутствие рывков во время переключения трансмиссии намного увеличивает сроки службы ее узлов.

Положительные и отрицательные стороны вариатора.

В отличие от АКПП, вариатор наделен небольшим весом, достаточной надежностью и имеет простую конструкцию, но избавляет от ручного переключения, как и “автоматы”,  рекомендую прочитать мою статью вариатор или автомат. Однако есть у данного устройства и свои минусы, главным из которых является то, что их работа производится за счет трения, из-за чего передается только определенный крутящий момент, и в случае его превышения начинается интенсивный износ и проскальзывание рабочих поверхностей, что предполагает невозможность использования его с мощным двигателем.

Настоящая стихия вариатора – это плавное и спокойное движение, поэтому он не любит в режимах максимальной нагрузки долго работать (обычно резкие торможения и рывки приводят к его скорейшему износу).

Принцип работы и устройство вариатора.

В технике часто используются узлы разного типа, но в автомобиле распространение получили лишь два вида вариаторов: тороидный и клиноременный. На их примере и рассмотрим принцип работы данного устройства.

1. Конструкция тороидного вариатора состоит из роликов и соосных дисков, которые от первого диска ко второму передают крутящий момент.

Для того чтобы изменить передаточное число, нужно поменять радиус и положение роликов, по которым происходит обкатка диска. А в связи с тем, что основное усилие сосредотачивается в пятне контакта, то для того, чтобы произвести поворот ролика, необходимо использовать специального устройства, которое может преодолеть прижимную силу диска к ролику. Например, в некоторых вариаторах используется гидравлически-прецизионный механизм, управляемый электроникой, которая перемещает вниз или вверх ролики на небольшое расстояние. Из-за данного сдвига и происходит самостоятельное поворачивание ролика.

2. Немного иначе устроен клиноременной вариатор, который состоит обычно из нескольких (как правило, двух) ременных передач, где образование шкивов происходит за счет конических дисков. При раздвигании и сдвигании этих дисков происходит изменение диаметра шкивов и, соответственно, передаточного числа.

Различные фирмы производители разработали различные конструкции вариаторов данного типа, к примеру, на место ремня ставят цепь или в большинстве случаев ремень, состоящий из металлических пластин, но в целом принцип работы у них идентичный.

Значит, для начала движения автомобиля с места применяется гидротрансформатор небольшого размера, который блокируется во время движения, и обычное сцепление. А электронная система, состоящая из блока управления, датчиков и сервопривода, осуществляет управление дисками самих шкивов.

Однако давайте вернемся немного назад и посмотрим, почему в данном вариаторе используется клиновидный ремень. В разрезе ремень имеет форму трапеции и боковыми поверхностями вклинивается в шкив. После износа его поверхностей он врезается в шкив глубже (благодаря его форме) и сцепка остается прежней.

В заключении хотелось бы подытожить: принцип работы вариатора в сравнении с автоматической коробкой переключения передач являются наиболее совершенным типом трансмиссии. Его совершенство заключается в меньшем топливном расходе, наиболее плавной езде, улучшенной динамике разгона. И одновременно с этим конструкция вариаторов намного проще относительно традиционных «автоматов». Скорее всего, что в ближайшее время автомобили укомплектованные вариаторами составят очень серьезную конкуренцию машинам с АКПП и потеснят автомобили с «механикой».

Видео

Рекомендую прочитать:

autoepoch.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
