Регулировка карбюратора ВАЗ 2107 своими руками: пошаговая инструкция

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. Например, бывают карбюраторы мембранно – игольчатые, а бывают поплавковые. Именно к этому типу относятся карбюраторы семейства ВАЗ, производства Димитровоградского автоагрегатного завода (ДААЗ).

Регулировка карбюратора ВАЗ 2107 – важное средство сохранить двигатель в рабочем состоянии.

Перед тем, как регулировать карбюратор, нужно знать, какой его тип установлен на автомобиле. Для этого нужно помнить, что:

  • Если у вас есть вакуум-корректор зажигания, то это значит, что у вас установлен последний тип двигателя ВАЗ 2103 или 2106, и модификация карбюратора 2107 – 1107010-20.
  • Если на вашей «семёрке» установлен шестёрочный движок, но нет установленного вакуум-корректора, то у вас модификация карбюратора 2107-1107010-10.

Основные узлы карбюратора, подлежащие регулировке:

Для того чтобы отрегулировать карбюратор, нужно знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, то к ним относятся следующие:

  • затруднение при пуске двигателя, долгое «чихание»;
  • всевозможные «рывки», «дёргания», «провалы» при нажатии на педаль «газа»;
  • вялая способность автомобиля к разгону;
  • необъяснимое увеличение расхода бензина.

Итак, если у вашего автомобиля появились соответствующие «жалобы», приступаем к его регулировке.

Внимание! Наиболее грамотно можно провести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использование  ворсистой и шерстяной ткани, а также различные проволочки для прочистки жиклёров.

Как отрегулировать карбюратор своими силами на ВАЗ 2107? При снятии крышки карбюратора первой регулируется поплавковая система, так удобно.

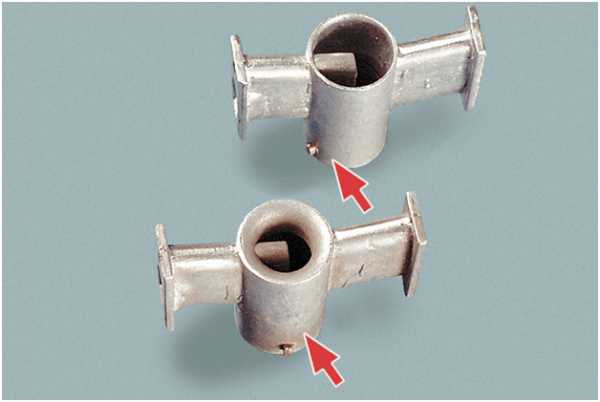

Регулировка поплавковой системы

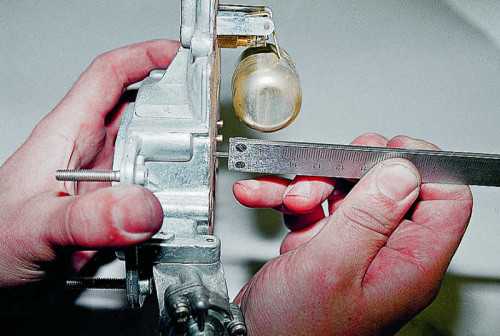

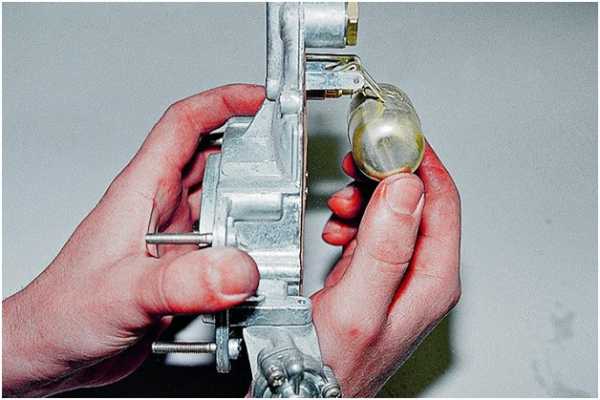

Свободный ход поплавка колеблется между следующими значениями:  6,5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком случае поплавок слегка касается, но не давит на шарик клапана.

В том случае, если расстояние меньше, чем 6,5 мм, то нужно слегка изогнуть язычок клапана (игольчатого), который на рисунке изображён буквой «А».

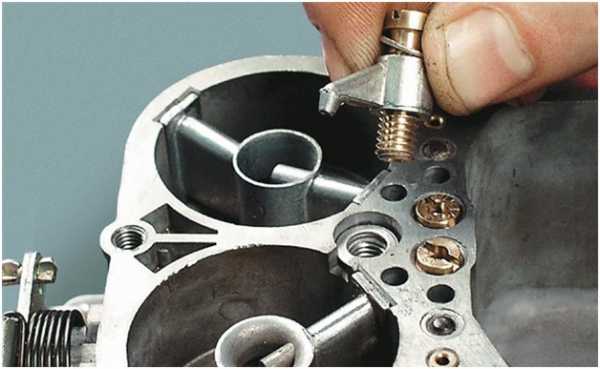

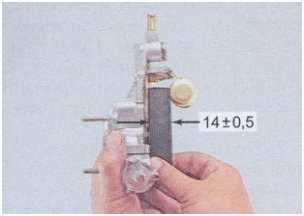

После этого регулируем степень открытия игольчатого клапана, который пропускает бензин в поплавковую камеру. При подъёме поплавка поступление топлива уменьшается, при резком нажатии на педаль «газа» и открытии дроссельной заслонки расход топлива увеличивается, и поплавок опускается.

Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально отводим его от крышки и проверяем шаблоном, толщина которого составляет 14 мм с определённым допуском.

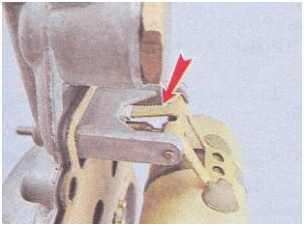

Если расстояние не соответствует, нужно подогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.

Теперь, после регулировки свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для сохранения полноценного потока топлива.

Приступаем к регулировке пускового устройства

Настройка карбюратора ВАЗ 2107 своими руками обязательно включает в себя регулировку пускового устройства. Напомним, что оно служит для того, чтобы уверенно запустить холодный двигатель. Для этого смесь вдвое, втрое больше насыщается топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов семейства 1107010 срабатывает при частоте 1500 оборотов, то есть при рекомендованной производителем частоте запуска холодного двигателя.

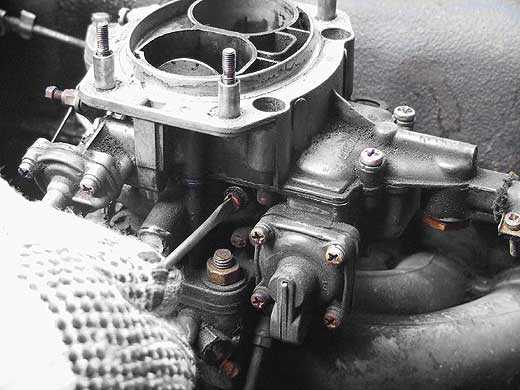

Если посмотреть на карбюратор сбоку, то хорошо виден канал, через который подводится разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:

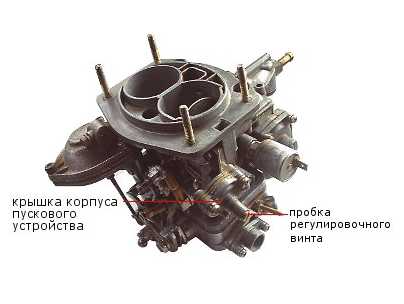

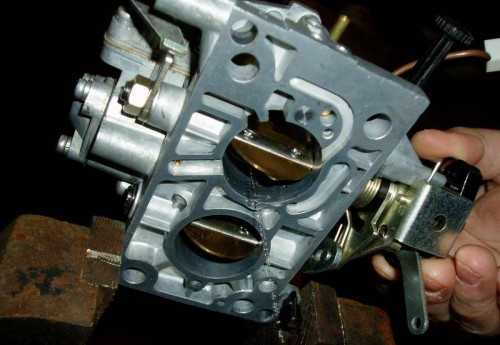

Если снять карбюратор и посмотреть на него с обратной стороны, то виден канал подведения разрежения воздуха:

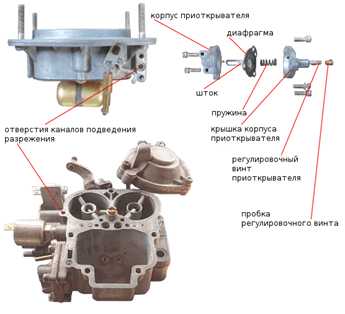

Если же разобрать карбюратор, то можно увидеть детали этого диафрагменного пускового устройства:

Ниже видно схематическое изображение пускового устройства карбюратора семейства 1107010:

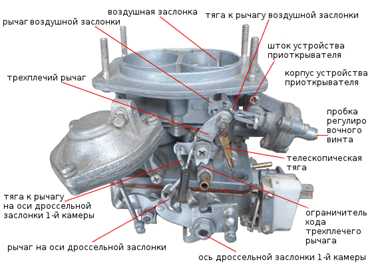

Объясняем механизм действия пускового устройства. Вытягивая «подсос», водитель как бы приводит пусковое устройство во взведённое состояние. При этом:

  • Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
  • Увлекает телескопическую тягу;
  • Тяга, в свою очередь, вращает воздушную заслонку через рычаг.
  • Второе плечо рычага нажимает на оси заслонки дросселя 1 камеры.

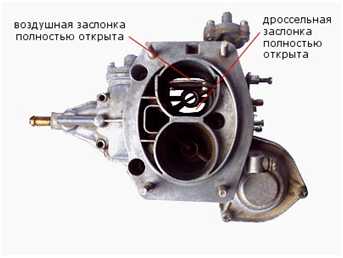

  • Заслонка воздушного потока теперь полностью закрыта, заслонка дросселя 1 камеры чуть приоткрыта для пуска, создавая пусковой зазор

При  регулировке пускового устройства своими руками вначале нужно снять карбюратор. Затем:

Поворачиваем рычаг воздушной заслонки так, чтобы она закрылась. Теперь устройство «взведено».

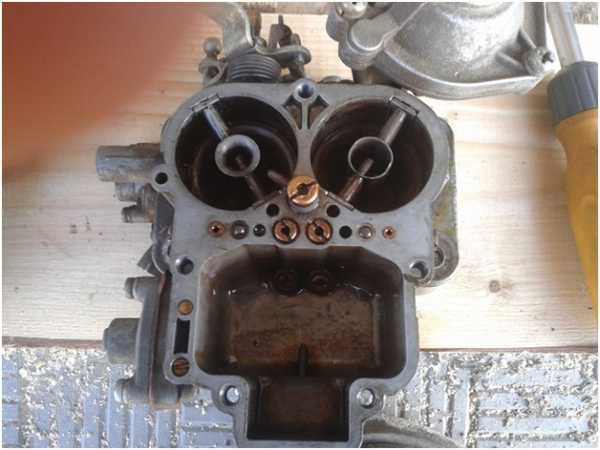

Вид сверху:

Теперь нужно перевернуть карбюратор, замеряем зазор между кромкой заслонки дросселя (1 камера) и её стенкой. Для карбюраторов «семёрки» этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом, калиброванной проволокой:

Чтобы его привести в этот диапазон, подгибается тяга привода на заслонке дросселя.

После этого устанавливаем зазор «А». Он расположен между стенкой канала и кромкой воздушной заслонки снизу. Для этого снова закрываем заслонку, «взводим» устройство. Для создания имитации разрежения воздуха, утапливаем шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» составляет 5-5,4 мм.

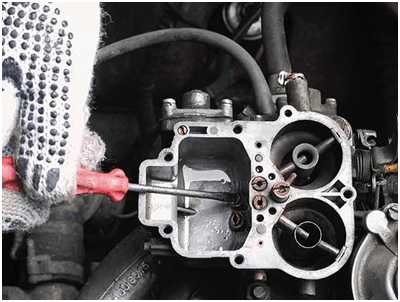

Чтобы отрегулировать этот зазор, нужно покрутить отвёрткой винт регулировки, только сначала сняв с него резьбовую заглушку:

Как выставить обороты холостого хода на ВАЗ 2107

Вначале нужно убедиться, что правильно настроена система зажигания, все провода исправны и двигатель полностью прогрет.

Для этого:

  • Подкручиваем винт «качества» смеси до максимальных оборотов (против часовой стрелки), при этом смесь обогащается топливом;
  • Вращая «количество» против часовой стрелки, выставляем своими силами ещё большую частоту.
  • Выполняем проверку «качеством»: можно ли ещё прибавить обороты.

Смысл этой операции в том, чтобы завернуть «качество» при постоянном «количестве» до 850-900 оборотов в минуту.

Оценивать обороты можно по электронному тахометру, при навыке – на слух, или по тахометру приборной панели.

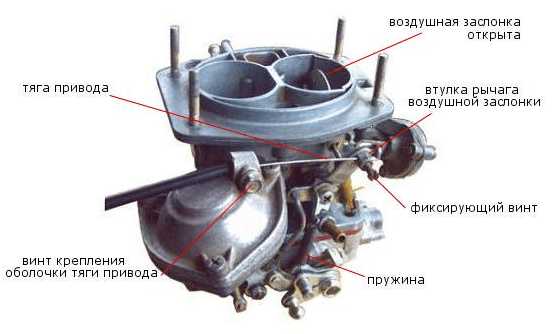

Следующим этапом является регулирование привода воздушной заслонки.

Если на положение привода не обращать внимания, то машина может глохнуть. Для этого потребуется простая шлицевая отвёртка, и ключ рожковый 7 мм.

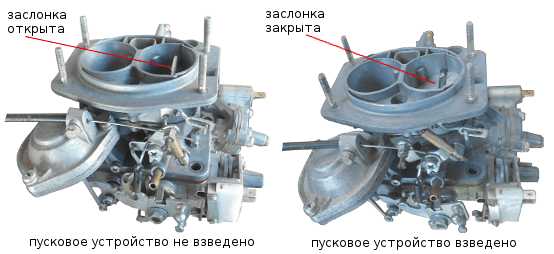

На рисунке показано положение заслонки при утопленном и вытянутом «подсосе».

Для регулировки делаем следующее:

  • «подсос» утоплен;
  • Винт фиксации тяги отворачиваем шлицевой отвёрткой (пружина выталкивает её вертикально)
  • Затягиваем винт;
  • Проверяем ход заслонки.

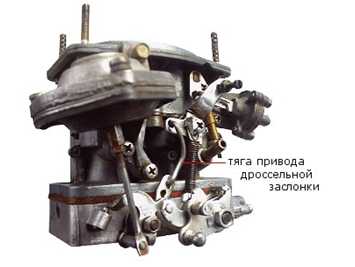

Регулируем привод дроссельной заслонки («газ»).

 Если этот привод неправильно настроен, то ухудшается разгонная динамика и приёмистость двигателя. Эту настройку нужно выполнить с помощником.

Потребуется рожковый ключ на 8, отвёртка, фонарик и штангенциркуль.

Полностью «утопим» «подсос», или привод воздушной заслонки.

  • Теперь ваш помощник полностью выжимает педаль «газа» до упора в пол. При этом открывается дроссельная заслонка полностью, как показано ниже, для верности можно осветить первую камеру фонариком. После отпускания педали заслонка должна полностью закрыть первую камеру без зазоров.

Для регулировки штангенциркулем измеряем длину тяги, должно быть ровно 8 см. С помощью вращения наконечников «подгоняем» длину тяги к этому размеру, отвернув «контрящие» гайки.

После этого ставим тягу на место и повторяем проверку. Современные тяги часто выполняются из очень плохой пластмассы, которая даёт усадку. Поэтому нужно через неделю-другую проверить «приработку» тяги.

Можно не знать, как отрегулировать карбюратор ваз 2107, но установить длину тяги может каждый.

Мы рассмотрели лишь некоторые возможности выполнить регулировку карбюратора своими руками. Вообще, существует целая профессия «карбюраторщик», которая подразумевает полное владение этой нужной и сложной технологии. В одной статье просто невозможно описать все ньюансы этого процесса. Но надеемся, что основные принципы были для вас понятны и полезны.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: //7vaz.ru/chto-takoe/karbyurator.html



7vaz.ru

Какой карбюратор лучше поставить на ВАЗ 2107

Автомобиль ВАЗ 2107 уже много лет считается классикой Волжского автозавода. Машина много раз модифицировалась и оптимизировалась, однако вплоть до 2012 года все её разновидности оснащались именно карбюраторными двигателями. Поэтому автовладельцам так важно знать основные нюансы работы карбюратора и возможности его замены на другой механизм, если такая замена потребуется.

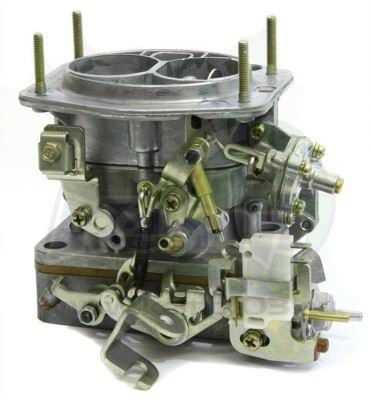

Карбюратор ВАЗ 2107

В 1970-х конструкторам АвтоВАЗа было важно создать новый, простой в эксплуатации и надёжный автомобиль. У них это получилось — «семёрка» активно используется на дорогах и сегодня, что говорит о её высоком качестве и неприхотливости в обслуживании.

Завод выпускал машины как с карбюраторными, так и инжекторными установками. Однако классическим стандартом оснащения этой модели считается именно двухкамерный эмульсионный карбюратор. Ведь только так удавалось достичь простоты и удобства в эксплуатации.

Стандартное оснащение ВАЗ 2107 в Советском Союзе подразумевало установку карбюраторов объёмом 1,5 или 1,6 л. Максимально выдаваемая мощность агрегата составляла 75 лошадиных сил. Как и все советские автомобили, ВАЗ 2107 заправлялся бензином АИ-92.

Карбюраторный двигатель автомобиля ВАЗ 2107 выдавал до 75 л.с., что вполне укладывалось в нормы того времени

Сам карбюратор на «семёрке» имел весьма скромные размеры при весе в три килограмма:

  • длина — 16 см;
  • ширина — 18,5 см;
  • высота — 21,5 см.

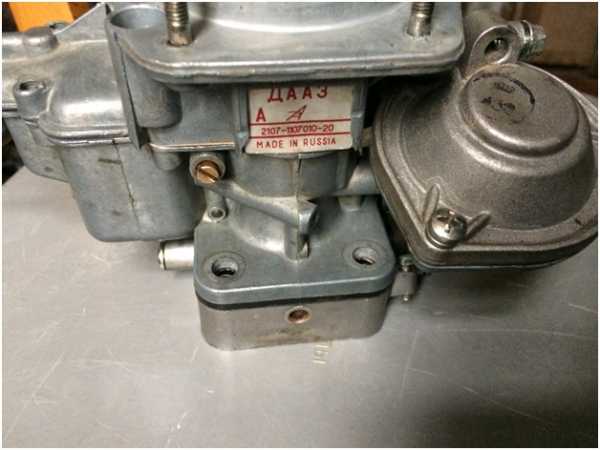

Штатный карбюратор на ВАЗ 2107 имеет маркировку ДААЗ 1107010. Этот двухкамерный агрегат имеет падающий поток смеси и оснащён поплавковой камерой.

Устройство карбюратора ДААЗ 1107010

Карбюратор состоит из более 60 различных элементов, каждый из которых призван выполнять свою функцию. Однако основными частями механизма, которые напрямую влияют на работу автомобиля, считаются следующие:

  • литой корпус;
  • две дозирующие камеры;
  • дроссельная заслонка;
  • поплавок в поплавковой камере;
  • эконостат;
  • насос-ускоритель;
  • электромагнитный клапан;
  • жиклёры (воздушные и топливные).

    В конструкции карбюратора преобладают элементы из стали и алюминия

Основная функция карбюратора заключается в том, чтобы создавать топливовоздушную смесь в требуемых пропорциях и поставлять её в цилиндры двигателя.

Какой карбюратор можно поставить на «семёрку»

В процессе выпуска ВАЗ 2107 конструкторы АвтоВАЗа неоднократно меняли карбюраторные установки, чтобы автомобиль полностью соответствовал требованиям нового времени. При этом одновременно решалось несколько задач: получить более мощный двигатель, снизить расход бензина обеспечить простоту обслуживания устройства.

Двухкамерный карбюратор быстро формирует смесь и направляет её в моторный отсек

Карбюраторы от другой модели ВАЗ

Примечательно, что на «семёрку» можно установить карбюраторы как от предыдущих, так и от последующих серий ВАЗ. При этом не потребуется доработка или переделка существующих креплений и места посадки: агрегаты практически идентичны по размеру. В некоторых случаях могут появиться небольшие проблемы с подключением, однако их легко устранить.

ДААЗ

Карбюратор Димитровградского автоагрегатного завода — это первая установка, которой оснащался ВАЗ 2107. Надо сказать, что первые карбюраторы производили по лицензии итальянской компании Weber, а потом неоднократно дорабатывали их под нужды отечественного автопрома. Конструктивно изделия ДААЗ очень просты, поэтому автомобили с такими карбюраторами были дешевле аналогов с другими установками. К тому же посадочное место под карбюратор в подкапотном пространстве «семёрки» изначально создавалось именно под ДААЗ, поэтому любые версии этого механизма к нему идеально подходили. На ВАЗ 2107 можно установить модификации ДААЗ 2101–1107010 и ДААЗ 2101–1107010–02.

Карбюратор ДААЗ состоит из двух камер и оснащён механическим приводом заслонки первой камеры. Его можно установить на любой отечественный автомобиль с задним приводом. Объём — 1, 5 и 1,6 л. В зависимости от года выпуска, агрегат может быть оснащён микропереключателем и выносным (т. е. внешним) электромагнитным клапаном.

Карбюраторы ДААЗ требовали довольно большого потребления бензина (до 10 литров на 100 километров), однако могли выдавать отличные скоростные характеристики при обгоне и езде по трассам.

Автомобили ВАЗ 2107 штатно оснащались карбюраторами ДААЗ

«Озон»

Карбюратор «Озон» — это доработанная и оптимизированная версия ДААЗа. Механизм обладал улучшенными характеристиками экологичности и потреблял значительно меньше горючего (примерно 7–8 литров на 100 километров). Для «семёрки» оптимальным вариантом считаются следующие версии «Озона»:

  • 2107–1107010;
  • 2107–1107010–20;
  • 2140–1107010.

«Озон» оснащался пневматическим клапаном для оперативности работы второй дозирующей камеры. При разгоне автомобиль действительно обладал хорошей манёвренностью и динамичностью, однако при малейшем запылении клапана вторая камера просто прекращала свою работу, что сразу же сказывалось на скоростных характеристиках машины.

Карбюраторная установка «Озон» практически идентична ДААЗ и имеет те же параметры и элементы. Разница заключается лишь в модернизации поплавковой камеры и клапанов.

Карбюратор «Озон» по габаритам не отличается от ДААЗа, а потому может быть без проблем установлен на ВАЗ 2107 любого года выпуска.

«Озон» представляет собой более современную версию карбюратора ДААЗ

«Солекс»

«Солекс» — это на данный момент самая новая конструкторская разработка инженеров Димитровградского завода. Карбюратор этой модели довольно сложен конструктивно, к тому же оснащён системой обратной подачи топлива. Именно она сделала «Солекс» самым экономичным карбюратором среди всей линейки продукции ДААЗ.

Карбюраторный механизм имеет объём 1.8 литра и отличается высокой пропускной способностью благодаря доработкам жиклёров. Поэтому «Солекс» экономичен и оптимизирован под быструю езду. На ВАЗ 2107 без доработок может быть установлен «Солекс» 21083–1107010, который изначально создавался для переднеприводных моделей.

При существенной экономии топлива «Солекс» также снижает токсичность выбросов. Главный минус этого карбюратора заключается в том, что он очень требователен к качеству заливаемого топлива.

Карбюраторный механизм «Солекс» легко вписывается в конструкцию ВАЗ 2107

«Пекар»

По заданию Димитровградского автоагрегатного завода новые модели карбюраторов стали собирать в цехах Ленинградского завода. «Пекар» стал более эффективным аналогом всей линейки ДААЗ: при высоком качестве сборки и надёжности мелких деталей карбюратор стал значительно дешевле, что позволило снизить стоимость новых моделей ВАЗ 2107.

Карбюратор «Пекар» полностью идентичен моделям «Озон» и ДААЗ по габаритам, но значительно отличается от них по эксплуатационным характеристикам: механизм более долговечен и неприхотлив. Потребление топлива и экологичность установки вполне соответствуют текущим стандартам. На «семёрку» монтируются «Пекары» двух видов: 2107–1107010 и 2107–1107010–20.

Карбюратор «Пекар» считается оптимальным вариантом для ВАЗ 2107 за счёт своей доступности, простоты и долговечности

Таким образом, на «семёрку» можно поставить карбюратор от любой другой модели ВАЗ — процедура не вызовет сложностей при монтаже и неприятных последствий при эксплуатации. Однако нужно учитывать выходные данные автомобиля, чтобы подобрать оптимальный вариант карбюраторной установки.

Карбюратор от иномарки

Автолюбители зачастую думают, что импортный карбюратор на отечественный автомобиль сразу решит все проблемы с потреблением горючего и скоростью передвижения. Необходимо понимать, что карбюратор от иномарки чаще всего по своим габаритам и стыкам не подходит на «семёрку» — установить его можно, но потребуется потратить время на доработки и переделки.

Опытные автовладельцы не рекомендуют устанавливать карбюраторы от иномарок на отечественный автопром. Денег и времени на эту работу будет выброшено немало, а желаемого результата добиться практически невозможно. Поэтому целесообразно либо установить новый, более современный карбюратор отечественного производителя, либо же произвести монтаж сразу двух карбюраторных механизмов.

Желание оптимизировать работу мотора зачастую приводит к установке импортных агрегатов, но добиться желаемого результата при этом почти никогда не получается

Видео: как снять карбюратор с ВАЗ и установить новый

Установка двух карбюраторов

Два карбюратора на ВАЗ 2107 придадут автомобилю дополнительную мощность. К тому же значительно сократится расход горючего, что по сегодняшнему времени очень актуально для любого водителя.

Процедура установки сразу двух карбюраторов целесообразна в следующих случаях:

  • необходимо повысить скоростные характеристики автомобиля;
  • требуется экономия топлива;
  • нужно проработать систему выбросов и сделать их более экологичными;
  • машине не хватает динамики при обгоне, старте с места или разгоне.

    Вопреки предубеждениям, установка второго карбюратора не увеличивает расход топлива, а, наоборот, снижает его

Самостоятельная установка двух карбюраторов возможна только при наличии инструмента и знаний конструкции своего автомобиля. Сама по себе процедура не считается сложной, однако при ошибках в подключении шлангов подачи топлива может выйти из строя тот или иной механизм. Поэтому для установки на ВАЗ 2107 двух карбюраторных агрегатов рекомендуется обратиться к специалистам.

Видео: два карбюратора «Солекс» на автомобиле ВАЗ

На данный момент автомобили ВАЗ 2107 очень активно используются в России. Модели, оснащённые карбюраторами, имеют отличные рабочие характеристики, при этом быстро и дёшево обслуживаются и ремонтируются. Для удобства водителя можно установить на «семёрку» карбюраторы самых разных видов и фирм. Однако перед монтажом нужно просчитать целесообразность такой работы и гарантии ожидаемого результата.

bumper.guru

Карбюратор ВАЗ 2107 (устройство, фото и видео)

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. В  «классике»,  которой относится и карбюратор  ВАЗ 2107, работает так называемый «поплавковый тип».

На автомобилях ВАЗ 2107 со старыми двигателями  используется карбюратор ДААЗ 2107-1107010, а на автомобилях с двигателями  2106 используется ДААЗ 2107-1107010-10 (при отсутствии вакуум-корректора).  Модификация  ДААЗ 2107-1107010-20 используется на автомобилях с наличием вакуум-корректора и новым «шестёрочным» движком. Их технические данные несколько различны, что будет показано в таблице.

Технические характеристики таких карбюраторов давно известны, ниже мы их приведём. Ещё они называются «тарировочные характеристики», или количественные показатели работы.

ДААЗ – это известная аббревиатура Димитровградского автоагрегатного завода. Эксплуатация его карбюраторов и установка их на «классику» длится много лет и завоевала заслуженное доверие своей надёжностью.

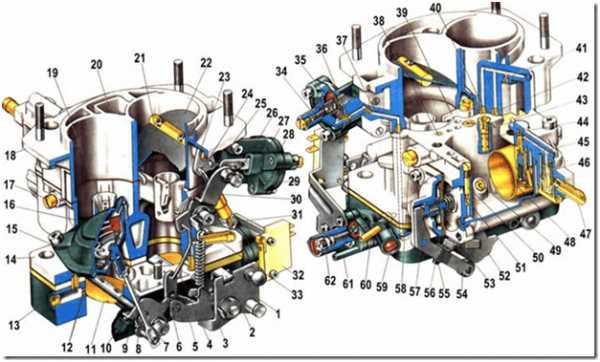

Карбюратор ВАЗ 2107 является сложным, высокоточным прибором, состоящим из многих компонентов. Обилие деталей заметно на любом рисунке. Его полное описание сложно и нужно только специалистам.

Не менее сложно выглядит и внутреннее строение карбюратора.

Но, несмотря множество мелких деталей, схема и устройство карбюратора ВАЗ 2107 не очень трудны для понимания, если назвать важнейшие части и описать их функции:

  • поплавковая камера, в которую поступает бензин в ограниченном количестве;
  • поплавок в виде бочонка и игольчатый клапан, запирающий доступ бензина;
  • камера смешивания, или смесительная;
  • заслонки – дроссельная и воздушная;
  • каналы и жиклёры, как воздушные, так и топливные;
  • распылитель;
  • диффузоры, их принцип действия – как сопла реактивного двигателя – создать конфигурацию воздушного потока;
  • ускорительный насос;

Количественные (тарировочные) данные, характеризующие карбюратор ВАЗ 2107 следующие:

Все технические данные взяты из официального руководства. Полные характеристики описываются уравнениями высшей математики  и аэрогидродинамики.

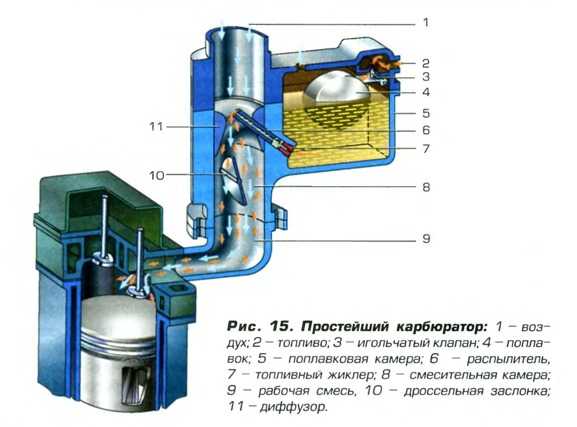

Каков принцип работы карбюратора?

Происходит подача бензина вначале в поплавковую камеру, его объём регулирует поплавок.

При его всплывании работает игольчатый клапан и закрывает доступ топливу. В этом смысле поплавковая камера играет роль унитаза, и карбюратор 2107  этим параметром от него не отличается. Перед подачей в неё топливо ещё раз фильтруется, пройдя через сетку.

Затем поплавковая камера, как донор, отправляет бензин в две камеры (первую и вторую). Топливо проходит по двум главным топливным жиклёрам. В камеры также поступает очищенный в воздушном фильтре воздух, который может быть заранее подогретым. На рисунке схема отверстий.

Одновременно  через  воздушные жиклёры подаётся воздух, который в специальных эмульсионных колодцах и трубках смешивается с бензином. В результате образуется эмульсия, то есть смесь воздуха и бензина. На рисунке поплавковая камера (в ней отвёртка) и жиклёры.

Перед попаданием в распылитель, топливная смесь проходит эконостат. При максимальном развитии мощности эмульсия топлива и воздуха дополнительно обогащается.

Затем смесь через специальные распылители попадает в диффузоры, которые готовят окончательную смесь, «отрывая» капли топлива и вовлекая их в воздушный поток высокой скорости, подавая смесь точно к центру смесительной камеры. В этом заключается их работа.  На рисунке – диффузоры 1 и 2 камер.

Дроссельная заслонка, управляемая педалью «газа», подаёт готовую качественную смесь непосредственно в цилиндры.

Существует система жиклеров «холостого хода», в режиме которого топливо забирается только из первой камеры. Схема работы камер предусматривает включение второй камеры при хорошо прогретом агрегате на полной мощности. Эксплуатация второй камеры в полной мере проявляется при обгоне на высокой скорости.

Эффективная работа карбюратора зависит от чистоты жиклёров, чистоты всех рабочих поверхностей, плавностью и ровностью хода всех приводов и тяг. Карбюратор 2107 в этом смысле не такой привередливый и капризный, как современные импортные аналоги, работает даже на не очень качественном бензине.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: //7vaz.ru/chto-takoe/karbyurator.html

7vaz.ru

Карбюратор Ваз 2107.Устройство, ремонт и настройка (Видео).

Эффективность и надежность работы бензинового двигателя зависит от качества и количества поступающей в него воздушно-топливной смеси, которая до появления инжекторных двигателей подготавливалась специальным устройством – карбюратором. Существует несколько типов карбюраторов, но в «классике» ВАЗа использовался только один – «поплавковый». Перечень компонентов и схема карбюратора ВАЗ 2107 схожа у всех карбюраторных модификаций «семерки».

Компоненты карбюратора ВАЗ 2107

Карбюратор состоит из множества деталей, но для понимания принципа работы его можно разделить на несколько функциональных компонентов:

Принцип работы карбюратора ВАЗ 2107

Топливный насос подает бензин из бака в поплавковую камеру. Перед попаданием в нее бензин проходит через сетчатый фильтр, предотвращающий засорение клапана и жиклеров.

Дозировка топлива регулируется игольчатым клапаном, приводимым в действие поплавком, который при наполнении камеры всплывает и заставляет клапан закрываться.

Из поплавковой камеры топливо через жиклеры карбюратора ВАЗ 2107 направляется в две смесительные камеры, куда также поступает воздух из воздушного фильтра. Затем воздух смешивается с бензином в эмульсионных колодцах карбюратора, образуя топливо-воздушную смесь необходимой концентрации. Перед попаданием в распылитель смесь проходит через эконостат, который обогащает ее на больших оборотах и при Высокой нагрузке на двигатель.

Окончательная подготовка смеси происходит при ее прохождении через диффузоры – капли топлива «разрываются» и поток направляется в центр смесительной камеры и далее во впускной коллектор и цилиндры.

Количество топливной смеси, поступающее в цилиндры, регулируется при помощи дроссельных заслонок, приводящихся в действие педалью газа.

Для дополнительного обогащения смеси при резком нажатии на педаль газа предусмотрен ускорительный насос.

Количество смеси, поступающей в цилиндры на холостом ходу (при отпущенной педали газа) регулируется жиклером холостого хода.

Мощность и экономичность двигателя зависят от того, насколько правильное соотношение бензина и воздуха содержится в топливной смеси, поступающей в цилиндры. Для правильной дозировки необходимы чистые жиклеры и рабочие поверхности карбюратора, ровный ход и отсутствие люфта тяг, приводов и заслонок. Достоинство карбюратора в сравнении с современными инжекторными системами в неприхотливости. Карбюраторный двигатель может работать даже на некачественном топливе, которое может вывести из строя систему впрыска.

Данный принцип работы, как и устройство карбюратора ВАЗ 2107, актуален для всех моделей ВАЗ с карбюраторным двигателем.

Признаки неисправности карбюратора ВАЗ 2107

О наличии проблем в работе карбюратора можно судить по следующим проявлениям:

  • «провал» при нажатии на педаль газа, когда машина некоторое время продолжает движение с прежней скоростью или замедляется;
  • «рывок» при нажатии на педаль газа, когда машина начинает ускоряться, потом замедляется и снова ускоряется;
  • серии «рывков» или «провалов» при движении;
  • вялый разгон, потеря мощности;
  • повышенный расход топлива;
  • осложненный запуск двигателя;
  • повышенные либо пониженные обороты на холостом ходу;
  • неровная работа или остановка двигателя на холостом ходу.

Схема карбюратора ВАЗ 2107 не является слишком сложной, поэтому ремонт и регулировку узла можно произвести самостоятельно.

Устранение неисправностей карбюратора ВАЗ 2107

Для восстановления работы карбюратора следует осмотреть состояние узлов и деталей, почистить их и отрегулировать.

После разборки необходимо промыть все детали карбюратора и визуально проверить на наличие дефектов. Особое внимание стоит уделить состоянию сетчатого фильтра и жиклеров, которые особенно подвержены засорению, что является самой распространенной причиной неисправности. Жиклеры карбюратора ВАЗ 2107 лучше очищать путем продувки их сжатым воздухом.

После очистки необходимо настроить карбюратор:

  1. Игольчатый клапан регулируется путем сгибания «языка» кронштейна поплавка. При открытом клапане расстояние между крышкой и поплавком должно быть 15 мм, при закрытом – 6-7 (в воздухе) и 1-2 (при погружении в камеру с бензином).
  2. Для регулировки пусковой системы достаточно снять воздушный фильтр. При вытянутом «подсосе» воздушная заслонка должна быть открыта на треть, а частота оборотов должна быть в пределах 3200-3600 об/мин.
  3. Холостой ход следует регулировать на прогретом двигателе. Сначала надо добиться максимальных оборотов, вращая винт качества смеси. Затем, вращая винт количества, добиться оборотов двигателя в пределах 950-1050 об/мин. В завершение винтом качества опустить обороты на 100 об/мин.

Теперь, зная устройство и принцип работы карбюратора ВАЗ 2107, вы сможете при необходимости отрегулировать его работу.

semerkavaz.ru

Регулировка карбюратора ваз 2107 своими руками — Ремонт своими руками

Регулировка карбюратора ваз 2107 своими руками не займёт у вас много времени, так как ваз сконструирован так, что бы проще производить ремонтные работы своими руками.

На автомобили ваз устанавливались разные типы карбюраторов, но так как мы горим о 2107, то на них устанавливался агрегат ДААЗ 2107-1107010. Признаки неправильной работы этого карбюратора можно определить, нажав на педаль газа на заведенном авто. При нажатии педали автомобиль начнет глохнуть(при этом на холостом ходу он работает нормально).
Перед началом работ по регулировке карбюратора мы производим его очистку с помощью спец средства Abro, довольно таки хорошее и не дорогое по сравнению с другими схожими средствами. Затем приступаем к настройке карбюратора ДААЗ на ВАЗ-2107, ремонтируем не спеша, выполняя все требования по ремонту четко по инструкции. Не забывайте — от качества Вашей работы зависит ритмичность работы двигателя Вашего автомобиля. Мы также произведём настройку подсоса карбюратора — это в будущем сильно упростит запуск двигателя на морозе и прогрев двигателя. Не забываем про чистку фильтра карбюратора, так как у нас в стране бензин не особо хорошего качества, поэтому частенько фильтра быстро забиваются и автомобиль перестают работать как надо.
Разберем такой же нюанс как чистка карбюратора в дороге. Интересно будет почитать не только о регулировке карбюратора, но и Регулировка клапанов 2107 карбюратор .

Содержание:

  1. Основные типы карбюраторов
  2. Особенности конструкции
  3. Карбюратор ВАЗ2107, как очистить карбюратор от грязи, подробный ход работы
  4. Как отрегулировать пусковую систему карбюратора
  5. Настраиваем карбюратор ДААЗ на ВАЗ-2107
  6. Карбюратор солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками
  7. Настройка ПУ (пускового устройства)
  8. Фильтр карбюратора, как почистить сетчатый фильтр
  9. Как почистить карбюратор в дороге
  10. Советы профессионалов
  11. Работа двигателя до и после регулировки

Основным узлом в автомобиле является двигатель. На второе место по важности можно смело ставить карбюратор. Основная задача этой детали – обеспечение нормальной работы силового узла в самых различных режимах работы (в процессе разгона, на холостом ходу, во время пуска и торможения). Именно в карбюраторе происходит подготовка топливовоздушной смеси, которая в дальнейшем воспламеняется в камере сгорания.

Небольшое нарушение в регулировке устройства может привести к целому ряду негативных последствий – проблемам с запуском двигателя, увеличению расхода топлива, ухудшению динамики, снижению мощности и так далее. Чтобы не допустить подобных проблем, важно своевременно производить настройку и регулировку карбюратора.

Основные типы Карбюраторов ДААЗ

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.

ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.

ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

На автомобилях ВАЗ во все времена устанавливались самые различные типы карбюраторов – Озон, Вебер, Солекс и прочие. При этом некоторые из них пользуются популярностью и до сих пор. Если же говорить в общем, то карбюраторы по типу бывают поплавковыми, барботажными и игольчатыми.

В нашей статье мы уделим особое внимание «родному» карбюратору ВАЗ-2107 – «Озон». При этом сразу хотелось бы отметить, что эти устройства бывают различных серий. К примеру, на «пятерках» и «семерках» чаще всего устанавливались ДААЗ 2107-1107010. В свою очередь маркировка карбюраторов на «шестерках» и «тройках» была немного другой — ДААЗ 2107-1107010-20 (или же аналогичный тип, но с 10 на конце).

Особенности конструкции

К основным деталям карбюратора можно отнести запорный клапан ХХ, отсек отвода сгоревшей ТВС, переходную систему камер, заслонку дросселя, систему дозирования, эконостат, поплавочную камеру, а также автономную систему ХХ. Каждый из этих узлов выполняет свою функцию. Глубоко вникать в этот вопрос не будем – для настройки вам будет вполне достаточно уже полученных знаний.

  1. Поплавковая камера.
  2. Эконостат.
  3. Автономная система холостого хода.

  1. Зазорный клапан холостого хода.
  2. Дроссельная заслонка.
  3. Дозирующая система.
  4. Переходная система двух камер.
  5. Отдел отвода картерных газов.



Карбюратор ВАЗ2107, как очистить карбюратор от грязи, подробный ход работы

При проведении наружной чистки карбюратора вам потребуется пол литра ацетона либо специальный баллончик с аэрозольной жидкостью для очистки карбюраторов, кисточка небольшого размера и не ворсистая тряпка. Для начала необходимо снять корпус воздушного фильтра, заткнуть сверху карбюратор тряпкой, что бы внутрь не попала грязь.

Затем наносим из баллончика аэрозоль (как альтернативный вариант — можно использовать ацетон, который необходимо наносить кисточкой) на наружные поверхности карбюратора. Теперь необходимо подождать несколько минут. Вооружаемся кисточкой и тщательно и осторожно убираем из плоских поверхностей и углублений растворившуюся грязь. Желательно дополнительно протереть внешние поверхности тряпкой, которая смочена в бензине или солярке. После чистки необходимо обдуть карбюратор сжатым воздухом из компрессора или насоса.

Как отрегулировать пусковую систему карбюратора

Регулировка пусковой системы происходит в таком порядке:

  1. Для настройки пусковой системы карбюратора ВАЗ, необходимо демонтировать воздушный фильтр, запустить мотор и вытянуть подсос.
  2. Открываем воздушную заслонку приблизительно на треть.
  3. Затем добиваемся уровня оборотов около 3.2 — 3.6 тысяч оборотов в минуту.
  4. Теперь опускаем воздушную заслонку и регулируем частоту вращения на триста меньше от исходной.

Настраиваем карбюратор ДААЗ на ВАЗ-2107

Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

  1. Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

  1. Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
  2. Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.
  1. Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

  1. Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.
  2. Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.

Карбюратор Солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками

Что бы отрегулировать поплавковую камеру, необходимо произвести такие действия:

  1. Проверяем позицию поплавка и обращаем внимание на форму крепежного кронштейна — если он деформировался, его нужно выровнять. Это довольно важно, так как в ином случае поплавок не будет нормальным образом погружаться в камеру.
  2. Настраиваем при закрытом игольчатом клапане. Необходимо открыть крышку поплавковой камеры и отодвинуть его в сторону. Далее аккуратно дергаем язык кронштейна. Вы должны сделать так, чтобы между поплавком и прокладкой крышки было расстояние шесть или семь миллиметров. После погружения расстояние должно быть примерно один или два миллиметра. Если оно значительно больше, необходимо произвести замену иглы.
  3. Когда игольчатый клапан открыт, между поплавком и иглой расстояние должно быть около пятнадцати миллиметров.

Стоит отметить, что для выполнения данных действий снимать карбюратор с мотора необязательно.

Настройка подсоса карбюратора

Сколько хлопот приносит водилам неправильная настройка подсоса карбюратора, особенно зимой. У одних машин вытягиваешь подсос до конца, а двигатель не держит обороты, приходиться держать педаль газа пока он не прогреться. У других наоборот вытянешь подсос до конца, а движок орет как бешеный, хотя во время прогрева такие большие обороты двигателю ненужны.

Все дело в том, что неправильно настроен рычаг принудительного открытия дроссельной заслонки карбюратора при натяжении подсоса.

Все это легко исправить, на фото выше стрелкой показана тяга принудительного открытия дроссельной заслонки в момент вытягивания подсоса. Если двигатель не держит обороты, то возможно что тяга стоит на нижнем отверстии рычага дросселя, на фото видно два отверстия для дроссельной тяги. Переставьте тягу в верхнее отверстие рычага.

Если движок на подсосе крутиться очень быстро, то плоскогубцами немного согните тягу показанную стрелкой, она легко гнется, не снимая с карбюратора, если мало движку оборотов разогните эту тягу. Таким способом можно легко настроить нужные обороты двигателя при запуске на подсосе.

Настройка оборотов двигателя на подсосе в карбюраторе ВАЗ 2108 еще проще, на фото выше показан ботик 3, закручивая его обороты двигателя на подсосе увеличиться, а откручивая будут уменьшаться.

Надеюсь, прочитав эту статью, сможете легко сами настроить карбюратор на своей машине.

Фильтр карбюратора, как почистить сетчатый фильтр

При помощи прокачки следует заполнить поплавковую камеру горючим. В результате этого закроется запорный клапан, после чего необходимо отодвинуть верхний отдел сетчатого фильтра, снять клапан и почистить его при помощи растворителя. Что бы получить наиболее оптимальный результат, желательно использовать сжатый воздух для продувки клапана.

При очистке дна поплавковой камеры нельзя использовать тряпку, так как это может привести к появлению на дне волокон, в результате чего засорятся жиклеры карбюратора. Для чистки желательно использовать сжатый воздух или резиновую грушу.

При проверке запорной иглы на герметичность также применяют грушу, так как давление, что появляется из-за сжатия этого предмета при помощи рук, примерно соответствует давлению бензонасоса. При установке крышки карбюратора следует проверить, установлены ли вверх поплавки. В процессе установки почувствуется существенное давление. В это мгновение карбюратор нужно прослушать, так как недопустимы протечки воздуха. Даже при самой минимальной утечке, нужно менять иглу и корпус клапана.

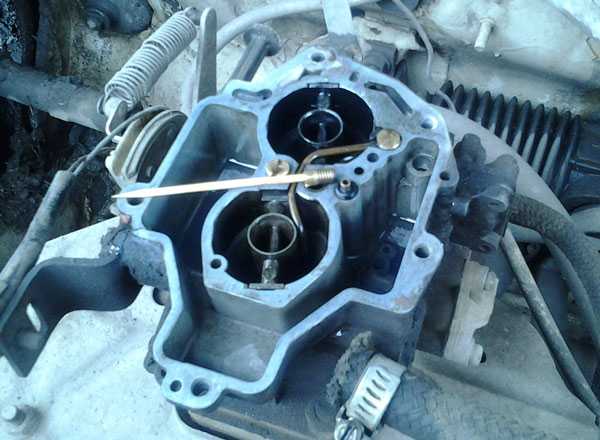

Как почистить карбюратор в дороге

Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго.

Есть легкий способ прочистить жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка.

Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.

Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.

После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.

Поплавковую камеру карбюратора можно осушить от бензина тряпкой, затем тряпкой хорошо протереть, извлекая мусор, или дунуть насосом.

Все, основной жиклер прочищен, можно все собирать в обратной последовательности. Эту чистку легко проделать в дороге самому, не говоря уже о домашних условиях.

Признак засоренности жиклера первой камеры карбюратора

Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет.

Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите.

Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится?

Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве.

Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет.

Настройка ПУ (пускового устройства)

Чтобы приступить к этапу настройки ПУ (пускового устройства) предварительно подготовьте кусок проволоки сечением 0,75 ±0,05 мм и картонный (пластиковый) шаблон шириной в 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим снаружи карбюратор.

1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем полностью ВЗ при этом торец тяги, которая соединяет рычаг ВЗ со штоком ПУ, должен находиться на конце паза этого штока. Затем полностью задвигаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем ВЗ. Он должен быть 5,0 + 0,5 мм.

Теперь настраиваем зазор открытия ВЗ. Регулировка производится с помощью специального винта, который закрыт пробкой. Поэтому сначала шлицевой отвёрткой выкручиваем пробку, а потом корректируем открытие ВЗ.

Контроль открытия ДЗ

Для выполнения этой операции необходимо предварительно снять карбюратор. Затем прокручиваем против часовой стрелки 3-плечий рычаг и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5 ±0,5 мм. Если необходимо, аккуратно подгибаем тягу или передвигаем её наконечник на другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Предварительно прогреваем мотор. Обороты на режиме ХХ должны быть в пределах 860 ±40 об/мин. Сначала настраиваем угол опережения.

  • Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.
  • Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.
  • Запускаем двигатель и контролируем обороты. При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.
  • Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

При правильно выполненной настройке, если резко нажать и отпустить педаль газа, мотор должен плавно увеличить, а затем снизить обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берём руками рукоятку заслонки и двигаем её от себя, чтобы ВЗ стала вертикально. Если установить вертикально не получилось, приступаем к регулировке.

С помощью ключа на 7 удерживаем втулку и одновременно выкручиваем винт крепления тяги заслонки. Под действием пружины ВЗ должна стать в вертикальное положение. Затем затягиваем винт.

Советы профессионалов

Как вы сами видите, регулировка карбюратора ВАЗ 2107 довольно не сложная операция, которая поможет вам сэкономить свои средства и время. Больше интересной и полезной информации вы можете узнать из данного видео.

Работа двигателя до и после регулировки

До проведения регулировки в работе двигателя наблюдались незначительные перебои, толчки. Из выхлопной трубы выходили продукты сгорания чёрного цвета. При длительном движении, при высоких нагрузках, на пониженных передачах расход топлива значительно возрастал.

После регулировки значительно снизилась шумность, вибрация. Двигатель работает устойчиво, заводится быстро. Повысилась мощность, лучше набирает обороты. Заметно снизился расход топлива.

Почему я регулирую карбюратор самостоятельно


Самостоятельные регулировки экономят деньги и время. Существуют виды работ, которые без специального оборудования своими руками осуществить невозможно. Но обслужить карбюратор, который не представляет сложной конструкции – мне по силам.

Поэтому я с удовольствием занимаюсь данным процессом сам, без посторонней помощи. После правильной регулировки возникает чувство гордости, удовлетворения за полученный результат. Моя машина работает как часы, а это приятно.

Источник
ru.megasos.com
prosedan.ru
vipwash.ru
mylada.net
make-1.ru



remruk.info

Как отрегулировать карбюратор на ВАЗ 2107 своими рукми

≡  7 Апрель 2017   ·  Рубрика: Ремонт

Содержание статьи

Седан ВАЗ 2107 уже несколько лет как снят с производства. Однако это обстоятельство не снизило его популярности среди автолюбителей. В настоящее время ещё много машин этого семейства колесят по дорогам многих стран СНГ. Большое количество владельцев занимаются ремонтом и обслуживанием «семёрки» самостоятельно, поэтому их заинтересует данная статья.

Что собой представляет

Принцип работы двигателей внутреннего сгорания основан на сгорании топлива, в качестве которого для карбюраторных моторов используют бензин. Мотор работать не будет, если в зону сгорания просто наливать бензин. Его работа возможно только при поступлении топливной смеси в камеру сгорания, которая формируется в соотношении 15:1 частей воздуха и бензина. Карбюратор как раз формирует состав топливной смеси.

Новые автомобили сегодня уже не выпускаются с карбюраторами в системе питания, на смену им пришли инжекторы, но востребованность среди автолюбителей сохранилась. Производство этих приборов продолжается во многих странах мира, в том числе РФ. В процессе эксплуатации эти приборы изнашиваются, теряются их регулировки, поэтому они нуждаются в обслуживании, регулировках, ремонте. Прежде чем начать разговор об этом, следует рассмотреть устройство этих приборов.

Устройство и принцип работы

Карбюраторы выпускаются нескольких типов, но наибольшее распространение получили два из них, это:

  1. Поплавковые модели;
  2. Игольчатые приборы.

Наибольшее распространение получили модели с поплавковой камерой, но хоть и редко, но встречаются изделия барботажного типа. В различные периоды производства ВАЗ 2107 устанавливались приборы разных марок, это могли быть карбюраторы типа Солекс или Озон. Попробуем разобраться в принципе их работы.

Устройство этих приборов примерно одинаково, имеются только незначительные отличия. В конструкции используются такие узлы:

  • Поплавковая камера для бензина;
  • Дроссельные заслонки;
  • Заслонка, регулирующая поступление воздуха;
  • Камеры для смешивания топлива с воздухом;
  • Клапан холостого хода;
  • Эконостат;
  • Отсек для отвода картерных газов;
  • Ускорительный насос;
  • Жиклёры для подачи воздуха и топлива;
  • Трубки для получения топливной эмульсии.

Также в устройстве этого прибора имеется несколько систем, это система обеспечения пуска двигателя с последующим его прогревом, система контролирующая холостой ход. Система для контроля уровня топлива в поплавковой камере, узел ускорительного насоса. Также работа этого прибора невозможна без смесительной камеры и эконостата.

При движении поршней в камере сгорания создаётся разрежение, которое всасывает из поплавковой камеры топливо. Бензин по каналам поступает в смесительную камеру где происходит его смешивание с воздухом. Пропускная способность жиклёров подобрана таким образом, чтобы соотношение количества поступающего воздуха к массе бензина равнялось примерно 15:1. Таким образом обеспечивается максимальная эффективность использования двигателя внутреннего сгорания.

По самым разным причинам могут быть нарушены заводские установки карбюратора, что приведёт к потере показателя мощности силового агрегата, увеличению расходования топлива. В таком случае многие автомобилисты обращаются за помощью по устранению возникших проблем к специалистам автомобильных центров. При желании эту работу можно легко выполнить самостоятельно.

Настройка

Перед тем как начать работу желательно более подробно познакомиться с типом используемого карбюратора на вашем автомобиле. Это нужно сделать для того, чтобы правильно подобрать ремонтный комплект прибора в случае необходимости. На корпусе средней части карбюратора имеется прикреплённая табличка с указанием его номера, он нужен для правильного выбора запасных частей. Настройки можно выполнить прямо на силовом агрегате или после его демонтажа.

В процессе эксплуатации автомобиля на корпусе карбюратора скапливаются различные наслоения из пыли, грязи, моторного масла, поэтому его следует тщательно очистить. Этой процедуре будет мешать корпус воздушного фильтра, который потребуется снять. В первую очередь отвинчивают ключом на 10 три гайки на крышке корпуса воздушного фильтра. Их вместе с шайбами снимают, после этого можно убрать крышку вместе с воздушным фильтром. Сам корпус удерживается четырьмя гайками под ключ на 8.

Когда гайки будут отвинчены, корпус вместе со шлангами отвода картерных газов снимают. Карбюратор можно начать очищать без снятия с мотора. Для этого можно воспользоваться химическими средствами для очистки двигателя, керосина, других моющих средств. Процесс пройдёт значительно быстрее, если двигатель будет горячим. Обычно моющие средства выпускаются в виде аэрозолей, что облегчает их нанесение на загрязнённые участки. Если используется керосин, его наливают в пластиковую бутылку, в пробке которой имеется небольшое отверстие.

Не применяйте для мойки растворители, они могут привести к повреждениям деталей из пластика или технической резины.

Как выполняют регулировки прибора

Регулировка карбюратора производится в несколько этапов:

  1. Проверка работоспособности воздушной заслонки;
  2. Измерение уровня топлива в поплавковой камере;
  3. Проверка производительности ускорительного насоса;
  4. Очистка топливных и воздушных жиклёров;
  5. Регулирование оборотов холостого хода двигателя.

Нельзя сказать, что это все виды регулировок, могут быть и другие, это зависит от типа карбюратора, срока его службы, других причин.

О проверке воздушной заслонки

Это выполнить своими руками легко. Вытяните ручку подсоса на себя до отказа и посмотрите в каком состоянии находится воздушная заслонка. Она должна полностью перекрывать диффузор первичной камеры карбюратора без зазоров. Прокрутите несколько секунд коленчатый вал двигателя стартером, при возникновении вспышек в цилиндрах она должна отклонятся и открывать доступ воздушной смеси.

Проблемы с заслонкой могут возникнуть из-за неправильной установки троса её привода, неисправности телескопической тяги, маслянистых отложений на стенках диффузора.

Как проверить уровень топлива в поплавковой камере

Для выполнения этой операции нужно снять верхнюю крышку прибора. Проверить уровень можно двумя способами, это измерением расстояния от поплавка до крышки, или глубиномером штангенциркуля уровня топлива в поплавковой камере карбюратора.

Измеряем расстояния от поплавка до крышки.

Расстояние от поплавка до крышки должно быть в пределах 6-7 мм, при этом игольчатый клапан должен перекрыть поступление топлива. Это легко можно проверить, если подуть в патрубок в верхней крышке. Это расстояние устанавливают подгибанием язычка на поплавке. Если канал не перекрывается, следует поменять игольчатый клапан. Глубиномером измеряют уровень топлива сразу после остановки мотора, он должен быть на уровне равном примерно 17 мм. Его также устанавливают подгибанием язычка поплавка.

Ускорительный насос и его проверка

Такую проверку проводят при наличии топлива в карбюраторе. Для этого нужно сделать несколько нажатий педали газа и одновременно наблюдать за «клювиком» в диффузоре вторичной камеры. Из него должна выплеснуться, струя бензина.

Выворачиваем распылитель.

Если струя не появилась, распылитель следует вывернуть, как показано на фотографии, затем его продуть. Если при снятом распылителе снова нажать на педаль газа, в его канале должно появиться топливо. Снимать распылитель нужно осторожно, чтобы не потерять медную прокладку. Отсутствие бензина в канале распылителя может быть обусловлено нарушением герметичности диафрагмы насоса.

Чтобы её проверить следует отвернуть крестообразной отвёрткой четыре винта на крышке и снять её с корпуса. Также следует соблюдать осторожность, чтобы не потерять пружину. Ремонтировать диафрагму не следует, её просто меняют новой деталью.

На фотографии стрелками показаны винты крепления крышки ускорительного насоса.

Немного о проверке жиклёров

Применение бензина низкого качества может привести к засорению топливных и воздушных жиклёров.

Иногда при снятой верхней крышке карбюратора можно увидеть осадок в поплавковой камере. Он может легко попасть в топливные каналы и закрыть доступ бензина. Пользуясь насосом для подкачки шин или компрессором их можно продуть. В продаже имеется аэрозоль для жиклёров. Трубочку от банки с аэрозолем вставляют поочерёдно в жиклёры и промывают их. Проверяя жиклёры в поплавковой камере нельзя их менять местами, это приведёт к увеличенному расходу топлива.

Если это не помогло или отсутствует аэрозоль для очистки карбюратора, жиклёры выворачивают из установочных гнёзд для промывки. В качестве промывочной жидкости лучше всего использовать растворители 646 или 647. Если в них окунуть на некоторое время жиклёры, они растворять все наслоения в отверстиях этих деталей. Этой же процедуре подвергают эмульсионные трубки карбюратора. Достать их можно ручкой тонкого надфиля или другого подходящего по диаметру стержня.

Процедуре очистки подвергают воздушные жиклёры первичной и вторичной камер. Для этого отвёрткой с плоским лезвием по бокам выворачивают бронзовые винты полые внутри. В них вставлены воздушные жиклёры. Они легко вынимаются из своих посадочных мест для продувки или промывки. Обычно они имеют одинаковые тарированные размеры, поэтому перепутать их невозможно.

На фотографии виден один из двух винтов с воздушным жиклёром.

Не применяйте ветошь для протирки жиклёров и других деталей карбюратора. Оставшиеся ворсинки могут в дальнейшем создать проблемы при эксплуатации машины.

Как регулируют холостой ход

Большинство водителей именно этой операцией завершают этап регулировочных работ с карбюратором. Для этого в нижней части этого прибора имеется два винта, которыми регулируется количество и качество топливной смеси. Как правило, завод изготовитель производит настройки прибора, после чего на эти винты напрессовывают предохранительные втулки. После их установки винт можно провернуть лишь незначительно. Для выполнения регулировок эти втулки следует удалить. При выполнении регулировочных работ на СТО по окончании работ такие втулки устанавливают повторно. Для регулирования оборотов холостого хода имеется два винта.

На фотографии отвёрткой вворачивают винт качества топливной смеси, а рядом с трубками виден винт количества смеси.

Рассмотрим более подробно порядок выставления нужных оборотов холостого хода двигателя. Эту операцию выполняют следующим образом:

  1. Винтом, который регулирует количество смеси, выставляют по тахометру примерно 850 – 900 оборотов/минуту;
  2. Вращением винта качества добиваются максимальных оборотов двигателя;
  3. Вращением винта количества смеси снижают обороты до 950 – 1035 оборотов/минуту;
  4. Такие манипуляции с винтами проводят несколько раз до тех пор, пока при вращении винта качества будет происходить только снижение числа оборотов двигателя;
  5. Винтом качества добиваются номинальных оборотов;
  6. Проводится проверка работы мотора на холостом ходу, при резком нажатии педали газа. Работа силового агрегата должна быть ровной, без троения, провалов.

Может случиться так, что вращением винтов не удаётся изменить число оборотов двигателя. Это может быть из-за чрезмерного зазора между диффузором и дроссельной заслонкой. Этот зазор выставляют винтом, который находится рядом с винтом качества топливной смеси.

Видео о регулировке карбюратора

Что ещё следует знать

В топливном патрубке карбюратора установлен сетчатый фильтр для очистки поступающего бензина, который периодически следует промывать. Некоторые владельцы устанавливают дополнительный фильтр до бензонасоса, или между насосом и карбюратором.

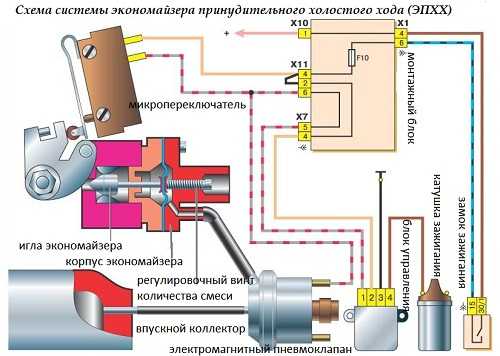

Иногда обороты холостого хода «плавают», это может быть вызвано пропуском «лишнего» воздуха через прокладку в экономайзере принудительного холостого хода, которую нужно заменить. Некоторое время автомобилем можно пользоваться, если вставить между конусом клапана и корпусом клапана пружину подходящего диаметра, после чего установить обороты холостого хода.

«Пропажа» оборотов холостого хода может произойти после отказа электромагнитного клапана. Часто это может произойти после засорения жиклёра наконечника этого клапана, после его очистки работоспособность восстанавливается.

Пожалуйста поставьте оценку статье

Загрузка...

asonline.ru

Подбор карбюратора на ВАЗ 2101-2107

Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107. Владельцы подобных авто с карбюратором часто прибегают к поиску более эффективных решений для повышения динамических характеристик и/или снижения расхода горючего. Как разгон, так и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец принимает решение об установке стороннего карбюратора, тогда нужно учесть ряд индивидуальных особенностей при выборе.

Читайте в этой статье

Штатные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов с одного силового агрегата можно запросто установить на другой, а в некоторых случаях  потребуются переделки.

Карбюратор ДААЗ/Weber

Карбюраторы ДААЗ (Дмитровский Автоагрегатный Завод) 2101, 2103 и 2106 были продуктами, которые производились благодаря наличию лицензии фирмы Weber. По этой причине модели называют как карбюратор ДААЗ, так и карбюратор Weber, но понимают одинаковое устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо относят высокое потребление горючего на отметке от 10-и до 14-и литров на сотню километров. Еще одной потенциальной сложностью сегодня является практически полное отсутствие этих моделей даже б/у в приемлемом рабочем состоянии.

Карбюратор Озон

Модели ВАЗ 2105-2107 получили усовершенствованные карбюраторы ДААЗ. Данная модель карбюратора еще называется Озон. Карбюратор Озон получил название благодаря своей экологичности. Полностью исправный и настроенный карбюратор Озон позволяет снизить расход от 7-и до 10-и литров бензина на сотню километров сравнительно с Вебер и способен обеспечить неплохую динамику.

Среди минусов этой модели отмечена конструкция карбюратора. Процесс активной эксплуатации приводит к ряду проблем с вторичной камерой. Открытие  камеры происходит не механически, а благодаря пневматическому клапану.

Если карбюратор Озон подвергся загрязнению или нарушены его регулировки, тогда 2-я камера может открыться с задержкой или оставаться закрытой полностью. Это приводит к заметной потере отдачи от силового агрегата, к ухудшению динамики разгона, к снижению максимальной скорости, к нестабильной работе мотора на оборотах выше средних.

Карбюратор Solex

Не меньшую популярность имеет модель карбюратора ДААЗ 21053, который является лицензионной продукцией фирмы Solex. Карбюратор зарекомендовал себя экономным и одновременно динамичным решением при установке на двигатели «классики». Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему обратной подачи горючего (обратку). Благодаря такому решению излишки бензина попадают обратно в бензобак. Обратка позволяет экономить около 400-800 грамм бензина на сотню пройденных километров.

Рекомендуем также прочесть статью о тюнинге карбюраторного впрыска. Из этой статьи вы сможете узнать о возможных доработках карбюратора для улучшения его характеристик и производительности.

Отдельные версии этой модели могут иметь целый ряд вспомогательных электронных систем. К основным решениям относят систему холостого хода с регулировкой электрическим клапаном,  автоматическую систему холодного пуска и т.д. Такие новшества встречались на экспортных вариантах автомобиля. На территории СНГ распространение получил карбюратор Solex c электрическим управляющим клапаном холостого хода.

Система в эксплуатации оказалась проблемной. В карбюраторе данного типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, тогда первой давала сбой система холостого хода. Карбюратор Солекс расходует от 6-и до 10-и литров горючего в спокойном режиме. Что касается динамики, то уступает он только ранней разработке Weber.

Все упомянутые выше карбюраторы ставятся на классические двигатели ВАЗ без доработок. Единственным нюансом при выборе остается подбор карбюратора относительно рабочего объема Вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, тогда потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «классики» в ряде случаев прибегают к установке нештатных моделей карбюраторов на свои авто. Такая инсталляция потребует  определенных переделок и последующей настройки. Речь идет о моделях карбюраторов Solex 21073 и Solex 21083.

Модель Solex 21073

Данная  модель разработана для мотора с объемом 1.7 литра и штатно устанавливалась на силовой агрегат автомобиля Нива. Карбюратор Solex 21073 отличается от других большими каналами и жиклерами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться прироста в динамике, но расход топлива поднимается до отметки в 9-12 литров на сотню.

Модель Solex 21083

Solex 21083 ставился на ВАЗ 2108-09. Если ставить его на двигатели «классики», тогда потребуются доработки. Системы газораспределения моторов 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что при оборотах около 4000 скорость подаваемого воздуха может дойти до звуковой, а мотор дальше раскрутить не получится. Для установки этой модели карбюратора необходимо рассверливать диффузоры первичной и вторичной камеры для их расширения. Также нужно установить большие жиклеры. Процесс доработки является трудоемким, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели на 21073.

Подведем итог

Напоследок добавим, что существуют однокамерные и двухкамерные модели карбюраторов иностранного производства. К минусам такого выбора относят высокую стоимость, сложности в настройке и обслуживании, а также не всегда лучшую динамику и экономичность сравнительно с перечисленными выше моделями карбюраторов ДААЗ, Solex или Weber.

Читайте также

krutimotor.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
