КамАЗ-5320

История создания

Правительство СССР серьезно обеспокоилось качеством автомобильных дорог в 60-е годы. Следствием этого стало строительство миллионов километров твердого дорожного покрытия. Это обусловило необходимость в появлении новых грузовых автомобилей, которые могут использовать новые дороги с высокой эффективностью. Именно в этот период началась разработка и внедрение в серийное использование нового автомобиля и прорыва отечественного автомобилестроения КАМАЗ-5320.

Прообразом для будущего грузовика стал ЗИЛ-170, созданный в 1968 году. В процессе его разработки в качестве аналогов брались некоторые модели из зарубежных стран. В итоге был выбран International COF-220. ЗИЛ-170 уже прошел практически все испытания и был готов к запуску в производство, однако на этом его судьба закончилась. Правительство страны приняло постановление о начале строительства заводов по производству многотонных грузовых автомобилей в Набережных челнах.

Вследствие этого дальнейшую разработку перенесли на производство КАМАЗ. Первый образцом стал КАМАЗ-5320, который был построен в 1974 году.

Серийное производство этой модели началось по истечению двух лет в 1976 году 16 февраля выпуском первых пяти автомобилей. Официально первая очередь выпуска этих грузовиков была утверждена в конце декабря 1976 года Государственной комиссией. В то время было принято наносить на автомобили из первой партии торжественную символику, которая выглядела следующим образом: «Наш подарок XXV съезду КПСС».
КАМАЗ-5320 обладает довольно обширным семейством, разработанным и построенным на его базе. Прототипы и аналоги этой модели имеют сложную конструкцию и прошли унификацию. Первые концептуальные модели этого семейства появились в 1977 году.

Дизайн и конструкция

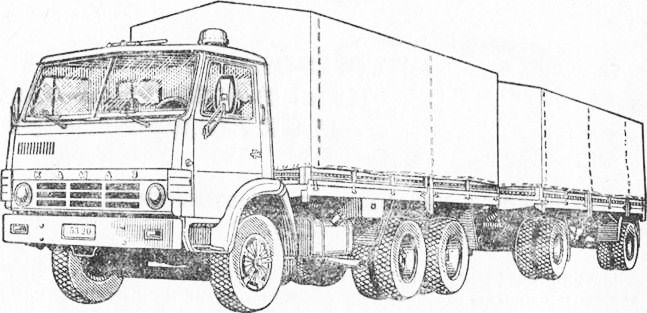

Модель КамАЗ-5320 можно считать многотонным тягачом с бортовым кузовом. Его кабина рассчитана на 3 человека, спальное место не было предусмотрено.

Для ремонта и технического осмотра кабину необходимо откидывать вперед. Так же неплохо выполнена термоизоляция кабины за счет расположенного под ней двигателя. Шумоизоляция среднего качества — такой мощный двигатель трудно не услышать. Водительское сиденье можно выставить под рост и вес водителя. Этому способствует подушка и регулируемая спинка.

Панель приборов оборудована по всем требованиям того времени и имеет все требуемые приборы и датчики контроля и сигнализации. С помощью приборной панели водитель способен всегда контролировать состояние автомобиля. Боковые стекла оборудованы ручными механизмами их регулировки. Переднее стекло панорамного типа и разделено на две части, омывается стандартным устройством для обмыва.

Для лучшей аэродинамики и экономии топлива кабина облицована обтекателями для крыши и боковыми обтекателями. Такое конструкторское решение помогает снизить загрязнение грузовика при движении по плохим и грязным дорогам.

Вентиляция в автомобиле естественного типа, которая обеспечивается за счет открывания люка, расположенного на крыше, форточек и окон. Существует принудительная подача теплого и холодного воздуха на передние и боковые стекла, а так же к ногам пассажиров, что обеспечивает отсутствие замерзание или запотевание в различные погодные условия.

Кузов устанавливался на раму автомобиля, и является металлической платформой, которая со всех сторон обшита бортами. Такой тип кузова обеспечивает легкость в погрузке-выгрузке грузов с любой стороны грузовика. Напольный настил выполнен из деревянных досок или щитов. Есть модификации, на которые устанавливался каркас из металла, позволяющий использовать тент.

Техническая часть

Двигатель на КАМАЗ-5320 монтировался восьмицилиндровый V-образного типа марки ЯМЗ или КАМАЗ, работающего на дизельном топливе и имеющий мощность 210 лошадиных сил. Охлаждающая система установлена закрытого типа, само охлаждение происходит автоматически. Очистка воздуха происходит через фильтр сухого типа. Срок его службы обеспечивается эжектором.

На КАМАЗ-5320 установлено двухдисковое сцепление. Плавность и легкость работы педали обеспечивает гидроусилитель. Трансмиссия выполнена пятью ступенями с пневматическим приводом.

Передняя подвеска рессорного типа и работает совместно с амортизаторами. На задней подвеске установлены полуэллиптические рессоры. Для легкости передвижения по лесистой местности шины имеют характерный вид протекторы и 12 слоев покрытия. Сами колеса бездискового типа.

На эту модель установлено четыре вида тормозной системы: ручного типа, стояночный тормоз, рабочий и запасной. Главная тормозная система барабанного типа с колодками. Для комфортного рулевого управления был установлен гидроусилитель. Рулевое колесо вращается легко. Рулевая система обладает большим ресурсом работоспособности и позволяет обходиться без ремонта десятки тысяч километров.

Модификации

За все время выпуска этой модели было выполнено несколько ее модификаций, которые так же стали довольно востребованными среди крупнотоннажных грузовиков.

  • Камаз-5410 — является тягачом седельного типа, способный перевозить до 19 тонн груза.
  • Камаз-5511
    — применяемый в строительстве самосвал, способный перевозить до 10 тонн груза.
  • Камаз-53112 — грузовик-тягач, грузоподъемность до 10 тонн.
  • Камаз-55102 — грузовик-самосвал, возможен вариант передвижения с прицепом.

Фотографии

Видео автомобиля

Технические характеристики

КомпоновкаПереднемоторная, заднеприводная
Колесная формула6х4
Количество мест3

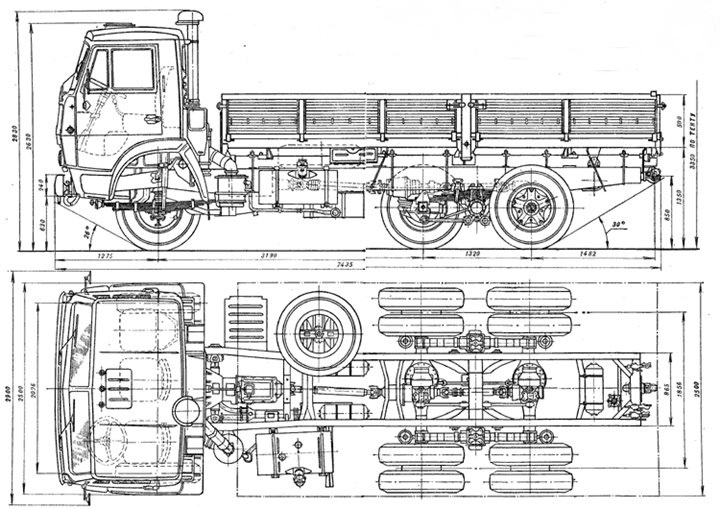

Габариты, мм
Длина8395
Ширина2500
Высота2830
Колесная база3190 (между передними и средними колесами) 1320 (между задними)
Клиренс345
Колея, мм
Передняя2010
Задняя1850
Масса, кг
Снаряженная7500
Полная15305
Масса буксируемого прицепа8000
Грузоподъемность, кг8000
Двигатель
МодельКамАЗ-740. 10
ТипДизельный
Количество цилиндровV8
Объем, см310850
Мощность, л.с.
от 180 до 210
Коробка передачМеханическая, с делителем, 5-ступенчатая
Максимальная скорость, км/ч90
Расход топлива, л/100км
Смешанный34
Объем топливного бака, л210

КамАЗ-5320 бортовой грузовик — Каталог К.В.Х.

Из статьи «КамАЗ-5320 грузовой автомобиль» на http://русская-сила.рф. Спасибо создателям сайта и неизвестному автору. http://русская-сила.рф/guide/army/tr/kamaz5320.shtml

  В Управлении конструкторских и экспериментальных работ (УКЭР) ЗиЛа приступили к работе над новым перспективным семейством автомобилей сразу же после окончания работ над бензиновым ЗиЛ-133. В качестве прототипа, среди закупленных за рубежом для испытаний и выявления требуемого класса капотных и бескапотных аналогов, выбор главного конструктора по грузовым автомобилям ЗиЛа А.М. Кригера пал на американский «International» серии 220. Возможно, свою роль сыграло и то, что Кригер уже был знаком с грузовыми автомобилями фирмы «Интернейшнл» по работе над ЗиС-150.

ЗиЛ-170 значительно отличался от широко известных автомобилей с дизельными двигателями Кременчугского и Минского заводов как по конструкции, так и по компоновке основных узлов и агрегатов. Новый дизельный V-образный двигатель, оригинальное сцепление с пневмогидроусилителем и дистанционным управлением, 5-ступенчатая синхронизированная КПП с передним делителем, превращающим её в 10-ступенчатую, раздельный привод пневматических тормозов на передний и задние мосты, стояночный тормоз, со специальными пружинами у тормозных камер, не допускающими начала движения, пока давление в системе не достигнет нормы, ведущие задние и средние мосты с межосевым блокируемым дифференциалом, рулевое управление с гидроусилителем, усовершенствованные рессоры, карданная передача с комплексом мероприятий по увеличению долговечности, реактивные штанги с новым комплексным уплотнением, бездисковые, спицевые колеса и шины новой модели, металлическая платформа, возможность работы в составе автопоезда — качества нового грузовика, позволявшие сделать революционный шаг в производстве советских грузовых автомобилей.

 Особое внимание было уделено кабине, унифицированной для гражданских и армейских автомобилей. Её габаритные и внутренние размеры обеспечивали удобную посадку трех человек и размещение в ней необходимого оборудования. Она имела плоские стекла ветрового окна, разделенные тонкой стойкой. Оборудованию кабины было уделено особое внимание: теплошумоизоляция по всей внутренней поверхности, отопитель теплопроизводительностью 6100 ккал/час, фланцевые уплотнители проёмов дверей, кресло водителя с регулировкой положения сиденья и с дополнительным подрессориванием, спальное место.

 В 1968 году столичные специалисты разработали конструкторскую документацию и построили первый опытный образец — седельный тягач ЗиЛ-170Т с колёсной базой 2840+1320 мм (шильдик на кабине «170 В 75»). В мае 1969 года эта машина прошла первые испытания.

 В декабре 1969 года сборочный участок опытного производства экспериментального цеха передал бюро по исследованию и доводке большегрузных автомобилей пять опытных образцов транспортных автомобилей (6×4), являющихся прообразом будущих КамАЗов. В тот период им присвоили ещё зиловские индексы: ЗиЛ-5320, ЗиЛ-53202 (2 ед.), ЗиЛ-5510 (ЗиЛ-170С, 2 ед.).

 К лету 1971 года машины первых серий суммарно прошли свыше 600 тыс. км. на испытательном полигоне, по дорогам Крыма, в пробегах по другим районам страны. На основании их результатов были внесены десятки улучшений в первоначальную конструкцию.

 Начавшиеся в октября 1972 года межведомственные испытания автомобилей-тягачей КамАЗ-5320, КамАЗ-53202, КамАЗ-5410, а также автомобилей-самосвалов КамАЗ-5510 и одиночных автомобилей КамАЗ-53201 и КамАЗ-53203 были завершены с положительным результатом в ноябре 1973 года. В конечном итоге, вся документация вместе с опытными образцами была передана на «КамАЗ», где уже начинался монтаж оборудования.

 Пять первых собранных машин завели, согнали с конвейера, обкатали и… вернули назад для установки кузовов и торжественного съезда с главного сборочного конвейера, состоявшегося 16 февраля 1976 года (в этот день камазовцы отмечают день рождения своего предприятия). По традиции тех лет грузовики КамАЗ-5320 первой партии были украшены лозунгом «Наш трудовой подарок XXV съезду КПСС».

 Всего в 1976 году за 241 рабочий день было произведено 5063 автомобиля. В среднем за сутки при трёхсменном режиме работы с главного сборочного конвейера сходил 21 автомобиль. Это были бортовой КамАЗ-5320, его модификации и cедельный тягач КамАЗ-5410 для работы с полуприцепом грузоподъемностью 14—15 т. Производство шасси для самосвала КамАЗ-5511 началось в 1977 году.

 За первые десять лет работы «КамАЗ» полностью оправдал все капиталовложения государства, связанные с его строительством. Чтобы собрать первые полмиллиона грузовиков, заводу понадобилось восемь лет. В 1978 году собран 50-тысячный автомобиль, в июне 1979 года — 100-тысячный, в 1984-м — 500-тысячный. Миллионная машина сошла с конвейера в 1988 году (этот год знаменателен ещё и наивысшими объёмами производства — почти 128 тысяч). Выпуск полуторамиллионного КамАЗа состоялся в августе 1993 года.

 Затем начался период экономических и политических преобразований в стране, который привёл к значительному спаду в производстве. К примеру, в 1998 году КамАЗ произвел лишь 3 тысячи грузовиков. Новый подъём камского автогиганта начался в 2002-м году.

 Первые годы 43% объема производства составляли самосвалы с кузовом Нефтекамского завода (НефАЗ). На бортовые варианты приходилось 27% производства (100-тысячный КамАЗ-5320 был собран 18 октября 1988 года) и 20% — на седельные тягачи. Все эти модели имели схожую конструкцию и во многом были унифицированы.

 В феврале 1981 года были сданы в эксплуатацию мощности второй очереди «КамАЗа», где через некоторое время начался серийный выпуск полноприводных моделей.

 В соответствии с Постановлением Совета Министров СССР №616 от 25 июня 1990 года путём преобразования ПО «КамАЗ» Министерства автомобильного и сельскохозяйственного машиностроения СССР было создано ОАО «КамАЗ» (одно из первых акционерных обществ в Советском Союзе).

 В 2000 году «КамАЗ» завершил выпуск автомобилей семейства КамАЗ-5320 и перешёл к производству следующего поколения грузовиков.



Описание КамАЗ-5320.

 Бортовой грузовой автомобиль-тягач КамАЗ-5320 (6х4) был оборудован трехместной кабиной (обычно — без спального места), откидывающейся вперед, с шумо- и термоизоляцией, оборудованной местами крепления ремней безопасности. Сиденье водителя — подрессоренное, регулируется по массе водителя, длине, наклону спинки. Кузов — металлическая платформа с открывающимися боковыми и задним металлическими бортами с горизонтальными усилительными ребрами, унифицированными по профилю с бортами прицепов и полуприцепов. Настил пола — деревянный, предусмотрена установка тента на съемном металлическом каркасе. Каркас тента из металлических профилей и крючки на бортах исключают провисание тента.

 На КамАЗ-5320 устанавливался V-образный восьмицилиндровый четырехтактный дизель КамАЗ-740 мощностью 210 л.с. Форсунки -закрытого типа, ТНДВ — V-обр., 8-секционный, золотникового типа, с топливоподкачивающим насосом низкого давления, муфтой опережения впрыска топлива и всережимным регулятором частоты вращения. Воздушный фильтр — сухой, со сменным картонным фильтрующим элементом и индикатором засоренности. Двигатель оснащен электрофакельным устройством (ЭФУ) и предпусковым подогревателем ПЖД-30 (по заказу).

 Трансмиссия была многоступенчатой и состояла из механической 5-скоростной КПП с двухступенчатым передним делителем, что обеспечивало десять передних передач и две передачи заднего хода. Синхронизаторы устанавливались на II, III, IV и V передачах. Делитель был снабжен синхронизатором, управление делителем — пневмомеханическое, преселекторное. Сцепление — фрикционное, сухое, двухдисковое, с периферийными пружинами, привод выключения — гидравлический с пневмоусилителем. Диаметр накладок — 350 мм. Карданная передача — два карданных вала. В ведущих среднем и заднем мостах применялась двойная главная передача из двух конических и двух цилиндрических шестерен. Передаточное число — 6,53 (на модификациях — 7,22; 5,94; 5,43). Средний мост — проходной, с межосевым дифференциалом, блокируемым с помощью электропневматического или пневматического привода.

 Подвеска зависимая: передняя — на полуэллиптических рессорах с задними скользящими концами и амортизаторами; задняя — балансирная, на полуэллиптических рессорах, с шестью реактивными штангами, концы рессор — скользящие. Рабочая тормозная система — с барабанными механизмами (диаметр барабана 400 мм, ширина тормозных накладок 140 мм, суммарная площадь накладок 6300 см², разжим — кулачковый) и двухконтурным пневмоприводом. Тормозные камеры: передние — типа 24, тележки — 20/20 с пружинными энергоаккумуляторами. Стояночный тормоз — на тормоза тележки от пружинных энергоаккумуляторов, привод пневматический. Запасной тормоз совмещен со стояночным. Вспомогательный тормоз — моторный замедлитель с пневмоприводом. Привод тормозов прицепа — комбинированный (двух- и одноприводный). Имелся спиртовой предохранитель против замерзания конденсата. Колёса — бездисковые, крепление на пяти шпильках. Шины модели И-Н142Б — пневматические, радиальные 9,00R-20 (260R-508), размер обода 7,0-20 (178-508).

 Рулевой механизм — винт с шариковой гайкой и поршень-рейка, зацепляющаяся с зубчатым сектором вала сошки, передаточное число 20. Гидроусилитель — встроенный, давление масла в усилителе 80-90 кгс/см².

 Напряжение питания электрооборудования 24 В, аккумуляторные батареи 6СТ-190ТР или 6СТ-190ТМ, емкостью 2 х 12/190 В/Ачас, генераторная установка Г-273 мощностью 28/1000 В/Вт с регулятором напряжения Я120М, стартер СТ142-Б.
