Виды мультиметров: Что такое мультиметр? Виды мультиметров, функции и обозначения

Содержание

Виды мультиметров | Single-phase.ru

А Вы знаете все типы мультиметров?

Виды мультиметров.

Каковы различные типы мультиметров?

Каковы различные типы мультиметров?Существует два основных типа мультиметра: аналоговый и цифровой. Каждый из них предназначен для измерения одних и тех же основных электрических значений, но отличается своим методом измерения и отображения. Аналоговые были разработаны в первую очередь и полагаются на движущийся стрелочный указатель над градуированной шкалой для фиксации показаний.

Каковы различные типы мультиметров?

Цифровые мультиметры обычно используют жидкокристаллический дисплей (ЖК-дисплей) или светодиоды (LED) для отображения результатов численно выраженных. Мультиметры имеют широкое применение в различных областях жизнедеятельности людей. Реализации различных функциональных особенностей в каждом типе устройства могут значительно варьироваться в зависимости от свойств конкретных измерений, требуемой точности и рабочей среды.

Цифровой мультиметр — это инструмент, который может измерять усилители, вольт и омы.

Аналоговые мультиметры построены на базе амперметра, устройства, используемого для измерения электрического тока в амперах, основного блока электрических измерений. Ток от измеряемой схемы проходит через металлическую катушку в присутствии магнитного поля. К катушке прикреплен указатель, угол поворота которого пропорционален силе тока. Измеренные значения указываются как указатель, проходящий через диапазон градуированных шкал на лицевой стороне счетчика. Эти устройства являются электромеханическими, преобразуя электрическую энергию в механическую.

Цифровые мультиметры используют цифровые схемы, которые измеряют ток как дискретные приращения, а не как непрерывный диапазон значений. Поскольку цифровые схемы изготовлены из аналоговых компонентов, непрерывные сигналы должны быть преобразованы в цифровую форму. В цифровых измерителях это достигается путем преобразования входного сигнала в напряжение и усиления сигнала для дальнейшей обработки.

Хотя по своей сути они более точные, чем аналоговые счетчики, фактор времени, связанный с обработкой сигнала, часто делает цифровые устройства непригодными для измерения значений, которые находятся в постоянном изменении.

Каждый тип мультиметра обычно измеряет ток, напряжение и сопротивление. Цифровой вид часто обеспечивает дополнительные возможности, такие как измерение емкости, измерение сохраненного заряда и потенциала и диодное тестирование. Поскольку они производят цифровые данные, они могут быть непосредственно связаны с компьютером или их данные могут быть впоследствии переданы для хранения и дальнейшего анализа в электронных системах.

Оба аналоговых и цифровых мультиметра предназначены только для измерения постоянного тока (DC) и должны быть изменены для измерения переменного тока (AC). Как правило, для этого требуется включение схемы выпрямителя, которая преобразует переменный ток в постоянный ток и усредняет периодические измерения тока. Среднее значение используется для вычисления среднего квадрата корня (RMS), который сообщается как значение переменного тока.

Цифровой подтип, называемый истинными RMS-мультиметрами, использует более точный расчет, исходящий от тепла, рассеиваемого током от постоянной резистивной нагрузки.

Что может мультиметр? Сравниваем возможности разных типов мультиметров

3 основные категории мультиметров

Ах, сколько же разных электроизмерительных приборов выпускают производители! И все они такие разные, но в то же время такие похожие. Как же понять, чем они отличаются и самое главное — как выбрать хороший мультиметр для себя. Для этого, в данной статье мы приведем небольшое сравнение нескольких моделей, а именно трех. Но сравнивать будем не конкретные изделия, а ценовые категории. Раскроем достоинства и недостатки всех трех групп, чтобы знать, чем они отличаются.

Дешевые мультиметры

Начнем с самых простых и доступных измерительных приборов. Имеет смысл сравнивать набор функций и точность измерений, можно так же сравнить экономичность и привлекательность дизайна.

Начнем с набора функций. Дешевые мультиметры могут замерять так называемый базовый набор: сопротивление, переменное и постоянное напряжение и постоянный ток. Почему мы не включили в данный перечень переменный ток? Все просто — не каждый дешевый прибор может его измерить.

Помимо этого, не все дешевые модели имеют такую простую и востребованную функцию, как прозвон электрических цепей. Встречается функция измерения коэффициента усиления транзисторов, а также диодного теста. Иногда они могут измерять температуру, частоту или же оборудованы генератором Меандра. Многие оснащены подсветкой, но не все имеют функцию удержания показаний, что немаловажно при проделывании большого числа различных замеров.

Точность и пределы измерений оставляют желать лучшего. У некоторых доступных мультиметров точность измерения может составлять до 5%. В целом, изделия в этой категории не отличаются колоссальной точностью — она не будет превышать 2.5–1.5%.

Ну и конечно же отметим дизайн устройств. Как правило их делают без всяких дизайнерских изысков. Это простые функциональные измерители. Их основное преимущество — доступность.

Мультиметры средней ценовой категории

Такие устройства отличаются более широким функционалом, повышенной точностью и по виду они привлекательнее. Мультиметры средней ценовой категории имеют как базовый набор измерительных функций, так и несколько дополнительных. Хотя дополнительных функций может и не быть вовсе, но у таких устройств будет довольно высокая точность измерений.

Итак, что могут измерять такие приборы, помимо базового набора? Конечно они без проблем справятся с измерением переменного тока. Могут замерять частоту, емкость конденсаторов, индуктивность, проводимость, температуру и прочие электрические величины.

Некоторые не слишком дорогие, но качественные мультиметры средней ценовой категории могут подключаться к ПК с помощью специальных переходников.

Точность таких устройств может доходить до 0,5–0,1% что позволяет использовать приборы средней ценовой категории для решения большинства радиолюбительских задач.

А вот внешне они выглядят гораздо лучше, чем дешевые мультиметры. Сразу видно, что над такими приборами трудились дизайнеры и художники, которые постарались сделать приборы данной ценовой категории удобными в использовании.

Дорогие, качественные, точные мультиметры

У таких измерительных приборов больше всего различных функций, самые высокие показатели точности и они самые удобные. Но вот касательно набора функций есть один важный нюанс — некоторые довольно дорогие модели могут иметь только базовые функции. Имея мало измерительных функций, такие измерители будут иметь ряд дополнительных функциональных возможностей: подсветку экрана, измерение максимальных или минимальных значений, измерение среднеквадратичного значения, запись показаний и возможность подключения к персональному компьютеру. Ну и фантастическую точность измерения.

Но вообще, дорогие, качественные мультиметры могут измерять все те же величины, что и приборы средней и низкой ценовой категории. Но помимо этого могут присутствовать и другие, редкие, но не менее полезные функции.

Так, некоторые могут измерять мощность, которую потребляют бытовые приборы, другие измеряют интенсивность и яркость света, с помощью специальных подключаемых люксметров. Некоторые могут замерять уровень шума и влажность воздуха.

А вот что касается точности таких устройств… У некоторых моделей погрешность будет составлять не более 0,01%, а есть мультиметры с еще большей точностью. Собственно поэтому они такие дорогие: АЦП и прочая начинка, которая позволяет добиться такой высокой точности измерения стоит довольно дорого.

Ну и несколько слов об эргономике — над дорогими устройствами трудятся не только инженеры и технические специалисты, но и профессиональные технические дизайнеры. Среди дорогих моделей сложно найти устройства, использование которых будет вызывать какой-то дискомфорт. Дизайнеры продумывают все мелочи, от кнопки включения, до материала задней крышки корпуса!

Так какую категорию все-таки выбрать?

Поскольку это не конкурс, а сравнение возможностей, то в данном обзоре категорий победителей нет. Каждое устройство из всех перечисленных групп уже является победителем. Почему мы пришли к такому выводу? Все очень просто, каждое устройство из отдельной ценовой категории имеет свои определенные особенности. Дешевые мультиметры имеют не очень много функций и обладают довольно низкой точностью, но и цена у них соответствующая. Для домашнего или учебного применения такой точности будет более чем достаточно.

Модели средней ценовой категории сочетают в себе оптимальные показатели цены, качества и точности. Это наиболее распространенная и ходовая группа данных приборов.

Ну и конечно дорогие устройства имеют наивысшую точность измерений и обладают широчайшим функционалом. Ведь собственно за это и платят клиенты.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Поделиться в соцсетях

n видов работ, где применяется мультиметр

Смотрите также обзоры и статьи:

Все способы применения мультиметров

Какие же существуют способы применения мультиметров? Таким вопросом могут задаваться не только обыватели, а и радиолюбители. Ведь данные измерительные приборы имеют довольно много полезных и разнообразных функций, что позволяет довольно сильно расширять их область применения. В этой статье мы постарались рассмотреть самые разные варианты.

Мультиметры могут измерять не только электрические величины. Так, некоторые устройства могут измерить температуру, а другие могут искать скрытую проводку. Есть приборы, которые могут замерять яркость и силу излучения света. В общем, у разных моделей самые разнообразные функции. Так где же можно использовать различные виды измерителей?

Очевидные области применения

Начнем с самых очевидных областей применения. Мультиметр — прибор который применяется в радиоэлектронике, а это значит, что он будет активно применяться в отраслях, связанных с радиоэлектроникой:

  • Без него невозможно ремонтировать и проводить диагностику электронных устройств и гаджетов. С помощью мультиметра можно тестировать целостность дорожек плат, проверять исправность компонентов, замерять их сопротивление, и так далее.
  • Чуть реже чем всегда, прибор применяется в конструировании электронных устройств. С его помощью устройства тестируют и проводят диагностику всех систем, чтобы провести настройку, калибровку и многое другое. Правда для таких целей чаще всего применяются не обычные, а лабораторные модели.
  • Не столь часто, применяются для диагностики и контроля параметров различных производственных агрегатов. На крупных предприятиях, обязательно, присутствуют различного рода производственные инспекторы, которые собственно и используют данные измерители для диагностики агрегатов.

Собственно, мультиметры и были разработаны для вышеперечисленных целей. Так что нет ничего удивительного в том, что в данных областях этот инструмент является самыми используемым оборудованием.

Менее очевидные области применения Выше мы рассмотрели наиболее очевидные области применения мультиметров. Но существуют и другие области, менее очевидные.
  • Например, прибор применяется в строительстве. С его помощью проверяют целостность и проводимость проводов, проверяют напряжение в сети. А у некоторых моделей есть специальные детекторы скрытой проводки, с помощью которых можно обнаружить провод в толще стены. А вот другие позволяют даже замерять сопротивление изоляции проводов. Эта функция также применяется в строительстве и ремонте.
  • Некоторые измерители могут измерять уровень шума, что также иногда применяется в строительстве и ремонте.
  • Мультиметры часто используют на СТО. Вот только не обычные, а специальные, автомобильные, которые имеют набор специализированных функций для проверки двигателя. Впрочем, с помощью автомобильных устройств так же успешно проверяется и проводка автомобиля и ток утечки аккумулятора.

Вряд-ли вы замечали, но данные приборы часто используются в образовательных целях. В последнее время недорогие модели применяются в школах, так как они используются при изучении курса физики.

Измерители с функциями тестирования сетевых и телефонных кабелей используют специалисты и мастера телекоммуникационных компаний.

В данных областях человеческой деятельности мультиметры применяются несколько реже, чем в областях, перечисленных в предыдущей группе. Да и большинство людей порой и не догадываются, что прибор можно применять в строительстве или на СТО.

Нестандартные способы применения мультиметров Благодаря обилию функций и человеческой смекалке, мультиметрам находят самые невероятные применения:
  • У некоторых моделей есть функция измерения интенсивности и яркости света. Иногда ею пользуются специалисты, занимающиеся установкой осветительного оборудования. Также, приборами с люксметром пользуются и специалисты, которые занимаются установкой и подключением солнечных панелей.
  • Недорогие аппараты с возможностью измерения температуры иногда используют как термометры. Почему? Да потому что они гораздо дешевле, и функций побольше, чем собственно у цифровых термометров. Устанавливаете термопару там, где необходимо измерить температуру, подключаете к измерителю и меряйте.
  • Иногда прибором пользуются шарлатаны. Вам когда-нибудь предлагали взять в руки две непонятные железки и измерить «силу биополя», «плотность ауры», «духовную силу» и тому подобное? Так вот, шарлатаны используют обычные мультиметры и просто измеряют сопротивление тела.
  • Бывали случаи, когда модели со встроенными фонариками использовали… исключительно в качестве фонариков!
Как видим, область применения ограничиваются только человеческой фантазией. А если вы знаете другие нестандартные способы применения мультиметров, поделитесь ими в комментариях.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Поделиться в соцсетях

электрический и стрелочный тестер, APPA и другие бренды.

Какой лучше выбрать? Рейтинг приборов по качеству

Электричество в современном мире – это «все». А раз так, значит, надо с ним уметь обращаться. Только те, кто знает все о мультиметрах, могут считаться людьми, соответствующими по своим знаниям техническому уровню XXI столетия.

Устройство мультиметра

В рамках школьной программы по физике многие усваивают информацию про различные параметры электрического тока. Но по описанию в учебнике может сложиться впечатление, что каждый из них определяется только одним прибором. В реальности все иначе: инженеры давно научились совмещать различные электроизмерительные аппараты в одном устройстве. Дизайн и режимы работы могут отличаться, однако в техническом плане все модели базового уровня одинаковы.

Схема аналогового мультиметра включает управляющую ручку, которая позволяет запустить или отключить прибор.

Некоторые модели содержат также специальную микросхему или реле, которые отключают мультиметр при длительном бездействии. Тогда заряд элемента питания сохранится дольше.

Кроме шкалы, в большинстве приборов есть:

  • входы для определения силы и напряжения;
  • преобразователи аналогово-цифровые;
  • микроконтроллеры для обработки входного сигнала;
  • светодиодные индикаторы;
  • кнопки или рычаги для корректировки управляющих режимов;
  • вторичные источники питания с гальваническими развязками.

Технические характеристики и назначение

Краткое описание устройства мультиметра очень простое, но не менее важно понимать цели его использования. В зависимости от доступных режимов и функций при помощи тестера можно измерить:

  • силу тока;
  • его напряжение;
  • уровень сопротивления цепи;
  • полярность.

Потому мультиметр нужен для всех, кто занимается электрикой, электротехникой, электроникой и радиоаппаратурой (как профессионалов, так и любителей). Чтобы прибор проще было подключать к контактной зоне, его оборудуют щупами. Так называют заостренные стержни из металла, имеющие пластмассовые рукояти. Тестеры классифицируют по разрядности (иное обозначение класса точности). Простейший тип приборов имеет разряд 2,5 (что обозначает погрешность на уровне 10%).

Мультиметры массовой категории имеют разряд 3,5 (или систематическую ошибку примерно 1%). В промышленных и лабораторных целях используют и более точные приборы. Но уменьшение погрешности всегда означает и более высокую цену. Мультиметр обычно рассчитан на измерение параметров как постоянного, так и переменного тока. Даже самые простые варианты способны определить силу, напряжение и сопротивление цепи.

Тестеры могут пригодиться инженерам и электрикам, ремонтникам и наладчикам, строителям и сотрудникам аварийных служб, персоналу структур ЖКХ. С помощью такой техники можно улучшить качество монтажа электрооборудования и упростить его последующую эксплуатацию. Не все модели, заметим, способны работать с током высокого напряжения. Перед подключением мультиметра к сети высокого (или заранее неизвестного) напряжения требуется внимательно прочитать инструкцию.

Принцип работы

Основной принцип действия цифровых мультиметров – использование АЦП двойного интегрирования. Этот узел сопоставляет поступающий и опорный сигналы. Измеряющий блок электрически связан со схемой либо ее компонентом. Для такой связки используют комплекты проводов. Положительные провода чаще имеют красную, а отрицательные – черную изоляцию.

Штепсель на конце любого провода входит в гнездо измерителя. На другом конце располагается контакт с тем участком цепи, где ведутся измерения. Постоянный ток измеряют при последовательном подключении. Параллельное подключение используют для замера напряжения. Сопротивление замеряют после обесточивания цепи.

Виды

Аналоговые

Этот вид мультиметра показывает измеренную величину при помощи стрелочного индикатора. Чтобы результат замера был точен, обращают внимание на предел измерения. Без специальной подготовки пользоваться таким устройством непросто. Зато оно не имеет себе равных, когда нужно измерять импульсные токи и напряжение, проверять работоспособность конденсаторов, отыскивать начало и конец обмотки электромотора. Отсутствие инерции у аналогового электрического тестера позволяет гарантировать максимальную скорость срабатывания.

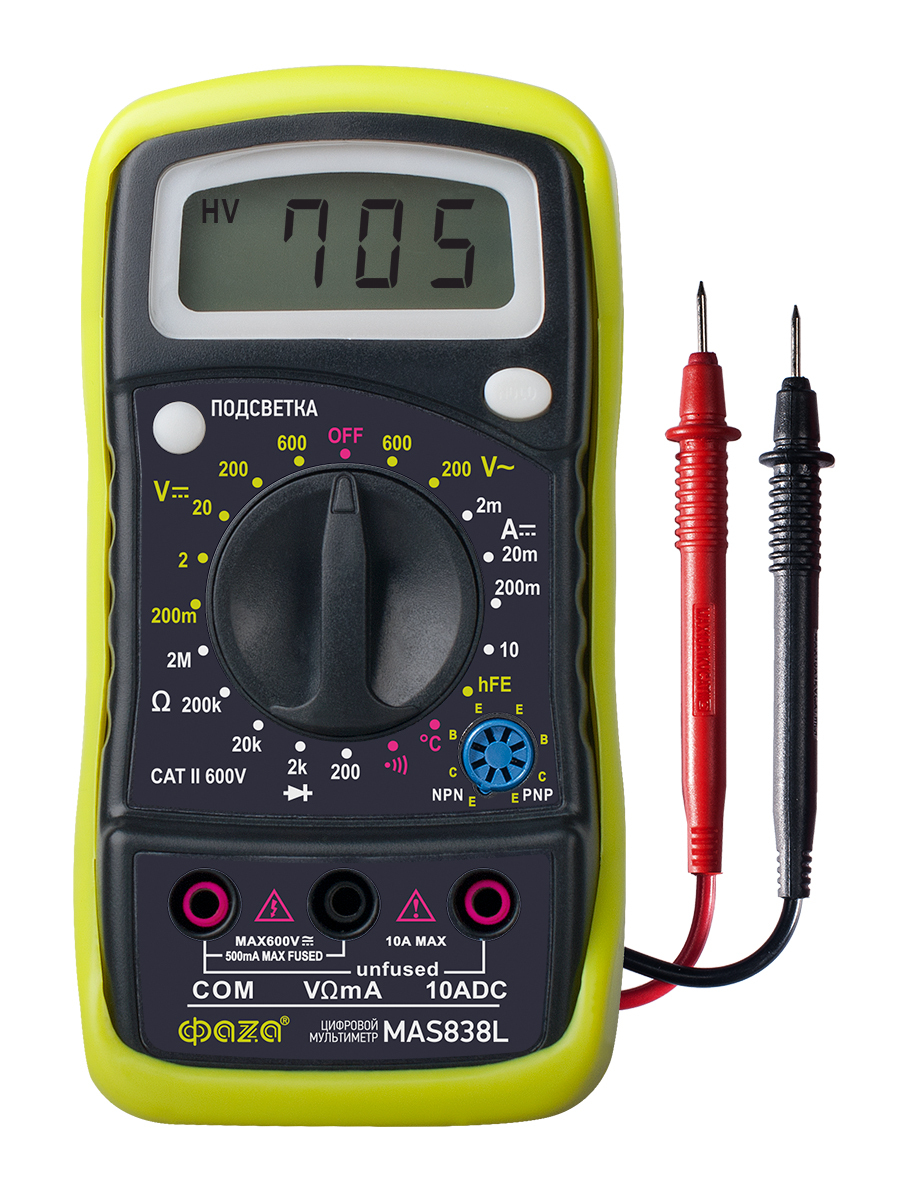

Цифровые

Такой вид мультиметра больше соответствует определению универсального прибора. Показ измеренных величин на дисплее существенно удобнее, чем стрелочная шкала. Пользоваться подобной техникой могут даже непрофессионалы. Можно вовсе позабыть про пределы измерения и другие узкоспециальные моменты. При помощи цифрового тестера возможно определить коэффициент усиления транзистора и даже определить температуру; зато аналоговые измерители дешевле и лучше защищены от перепадов температуры воздуха.

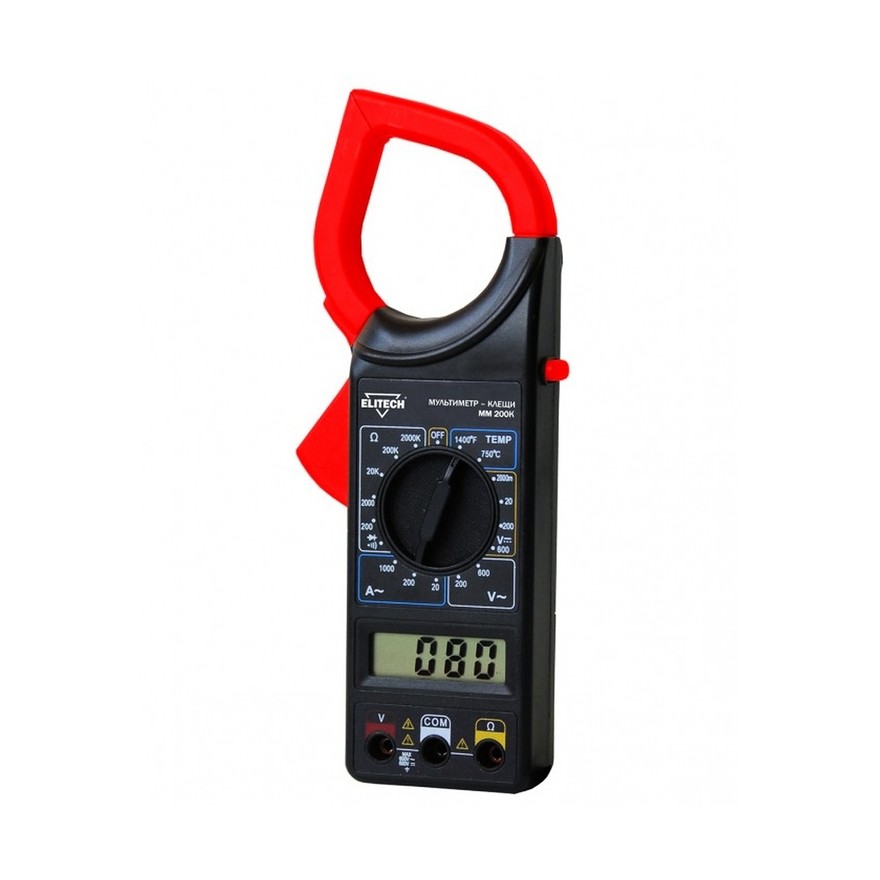

Комбинированные

Такой вид мультиметров:

  • обычно выполняется в формате токоизмерительных клещей;
  • иногда призван отыскать дефекты в работе электроаппаратуры;
  • в других случаях представляет собой многофункциональный стационарный прибор;
  • позволяет измерять частоту, емкость, период и так далее.

Возвращаясь к аналоговым устройствам, следует указать, что они продолжают пользоваться спросом. Радиолюбители часто стараются использовать даже старые модели тестеров. Такая техника может прослужить несколько десятилетий подряд. Кроме микроамперметра, в аналоговом мультиметре есть также шунты и комплекты резисторов. В очень старых источниках подобные аппараты часто называли авометрами.

Но для слабо разбирающихся в электротехнике людей лучше подойдет не старомодный Ц352 или его современный аналог, а карманный автоматический мультиметр. Надо только четко понимать, какие конкретно параметры должен измерять портативный прибор, и каков будет ориентировочный диапазон значений. Те же напряжения в автомобиле, внутри телевизора и в бытовой электросети могут легко отличаться на 1-2 порядка.

При замерах силы постоянного тока радиолюбителю нужен мини-прибор с ограничением до 10А и большой точностью. Но он не устроит настоящих профессионалов, работающих с мощными токами.

Часть мультиметров изначально связана с измерением температуры. Но добавив всего одну небольшую микросхему, можно реализовать такую опцию на любом приборе. Подобная настройка пригодится, если требуется измерять температуру:

  • открытого огня;
  • токсичных веществ;
  • слишком сильно нагретых предметов;
  • труднодоступных мест.

Наличие термопары чаще всего обозначается символами temp. Подключать ее придется сразу в два гнезда. Обычно тестер рассчитан на измерение температур в диапазоне от -40 до +1000 градусов. Но у дешевых моделей этот диапазон может оказаться меньше. Причина – слишком тонкие провода, которые легко плавятся.

Еще необходимо учитывать, что многие приборы рассчитаны на замер температуры только газов. Для снятия показаний с твердых тел и жидкостей нужно приобретать более совершенные устройства. Для работы с высокими температурами порой приходится ставить вместо заводской специально подготовленную термопару. Некоторые устройства рассчитаны только на определение температуры по Фаренгейту. Для самостоятельной доработки мультиметров используют микросхемы ЛМ-35, переводящие градусы в вольты.

Примером же щитового электрического тестера является электронный аппарат Datakom DM-0101 96×48. Этот однофазный прибор позволяет определить:

  • среднеквадратическое напряжение;
  • среднеквадратическую силу тока;
  • частоту;
  • активную мощность;
  • коэффициент мощности.

Завершить обзор уместно на настольных мультиметрах. Это практически универсальные устройства. Некоторые из них могут измерять не только параметры тока и температуру (обычно до 300 градусов), но даже скважность.

Настольные тестеры помогают прозвонить электрическую цепь. Используют их и при тестировании полупроводниковой аппаратуры.

Дополнительные функции

Важные качественные характеристики мультиметров тесно связаны не только с классом точности подобного устройства. Современная техника такого рода имеет дополнительный функционал, улучшающий качество измерений и придающий новые возможности. Очень важен усиленный корпус. Благодаря ему обеспечивается:

  • повышенный уровень изоляции;
  • надежная защита от попадания воды и пыли;
  • защита от скольжения в руках.

Некоторые модели оснащаются особыми чехлами. Они полезны, когда предстоит работать на открытых пространствах и на больших, протяженных объектах. Помимо защиты самого прибора от негативных воздействий, чехлы могут оборудоваться дополнительными кармашками для других принадлежностей. Не менее важную роль может сыграть и подсветка экрана. Благодаря ей можно спокойно работать даже ночью или в местах с недостаточной освещенностью.

Но даже в светлое время суток на открытом пространстве важна четкость самого дисплея или четкость показаний стрелок. В противном случае считывание информации будет затруднено. Цифровые мультиметры часто оснащаются дисплеями, имеющими режим Hold. Он обеспечивает удержание неизменных показаний на экране до следующего нажатия кнопки. Это позволяет предотвратить негативные последствия, если нельзя плотно прижать щупы к объекту, либо измеряемые показатели быстро меняются.

Барграф, он же аналоговая шкала, представляет собой дополнительную измерительную шкалу на дисплее. Она показывает весь диапазон замеров и место в этом диапазоне замеряемого показателя в данный момент. Благодаря частому обновлению показателей на аналоговой шкале можно успешно оценивать динамику показателей.

Чтобы правильно назначить диапазон, можно использовать функцию автовыбора диапазонов. При наличии такой опции придется лишь грамотно указать величину и подсоединить щупы.

Очень важную роль играет функция сохранения данных в памяти прибора. Потом их можно будет просмотреть дополнительно или передать на компьютер, чтобы обрабатывать в пакетном режиме. Некоторые мультиметры позволяют задавать частоту сохранения показаний (с интервалом в секундах или в минутах). А для передачи данных в компьютер очень важно использование подходящих сетевых интерфейсов. Для этой цели могут использоваться режимы:

Из дополнительных комплектующих стоит отметить:

  • измерительные щупы;
  • датчики температуры;
  • «крокодильные» нажимы;
  • адаптеры для замера емкости и параметров полупроводников;
  • кабели для передачи данных;
  • адаптеры для подзарядки тестера;
  • компакт-диски с фирменным программным обеспечением.

Важная расширительная функция – прозвонка диодов. Она подразумевает установление слишком низкого сопротивления цепи (свидетельствующего о ее разрыве или неисправности). Прозванивать нужно не только диоды, но и транзисторы, и другие полупроводниковые приборы, и провода. Иногда используется генератор Меандра, который превращает мультиметр в источник прямоугольного сигнала частотой не более 50 Гц и напряжением от 3 до 5 В.

Режим относительного измерения важен для исключения той или иной величины либо для компенсации различных помех, создаваемых внешней средой.

ГОСТ

Метрическая система и погрешность

Нормы метрологических характеристик задает ГОСТ 22261. При этом на каждое средство измерения устанавливаются свои технические условия. Все нормируемые показатели устанавливают или для нормальных комнатных условий, или для рабочих, отмеченных в стандарте или ТУ. Основная погрешность может не делиться на составляющие, но это допускается только для особо точных измерительных приборов. Допускаемое отклонение устанавливают, если изменение (погрешность) может превышать 20% от измеряемого показателя.

Имеющие много диапазонов тестеры и мультиметры могут иметь разные пределы погрешности. Цифровые средства измерения переменного тока имеют пределы погрешности для каждого диапазона частот. Учитывается влияние на погрешность измерений:

  • влажности;
  • атмосферного давления;
  • магнитного поля;
  • частоты питающей сети;
  • температуры.

Поверка и калибровка

Обычно мультиметры калибруют еще на производстве. Для домашнего использования этого достаточно. Однако для профессиональных целей (или если есть сомнения в достоверности показаний) процедуру нужно проводить самостоятельно. Также калибровать тестер нужно, если устройство упало или планируется проводить особо точные замеры. К примеру, когда планируется работать с микроконтроллерами.

Начинать поверку и калибровку неопытному пользователю либо при работе с незнакомой прежде моделью нужно с изучения инструкции. Часть моделей сконструирована так, что можно откалибровать их даже при закрытом корпусе. Но иногда регулирующего болта нет. Тогда приходится прибор открывать и искать регулирующую катушку. Руководствуются при ее поиске не догадками, а официальной схемой мультиметра.

Калибровочный винт найден – значит, надо выбирать эталонные параметры. Потом показания изменяют, пока не будут достигнуты те самые значения. Задать эталон можно по заведомо более качественному прибору либо к стандартному показателю. Им является иногда АКБ, который зарядили специальным устройством, измеряющим напряжение особо точно.

Но чтобы правильно все сделать, нужно еще дополнительно изучить некоторые нюансы, познакомиться с технической литературой.

Правила эксплуатации

Чтобы все показания напряжения были точны, нужно присоединять щупы параллельно. Категорически нельзя касаться неизолированных частей мультиметра. Силу тока измеряют при последовательном присоединении. Избежать разрыва цепи можно, включая ее до подсоединения прибора. Отсоединять тестер можно, лишь когда выключена нагрузка.

Сопротивление измеряют строго после проверки того, что элемент не имеет никакого напряжения. В противном случае прибор может легко поломаться. Ставить батарейки в мультиметр можно только после его отключения. Далее проверяют, правильно ли они установлены. То, в какой разъем вставлять провода, определяется ориентировочным диапазоном измеряемого тока.

Рейтинг моделей

По качеству среди мультиметров базового уровня выгодно выделяется Mastech MAS-838. Подтверждением достоинств этой модели является уже то, что она выпускается свыше 20 лет. Изменился в последнее время лишь ее дизайн. Отмечают, что теперь устройство стало даже удобнее и практичнее. Дисплей хорошо читается, а почти все ошибки не приводят к фатальным последствиям; только иногда возникают жалобы на щупы.

Другой простейший аппарат – UNI-T UT33. Вернее, это целая линейка. Модификация A способна автоматически выбирать диапазон и тестировать транзисторы. Версия C сможет измерить температуру. Вариант D создает прямоугольный сигнал.

Продолжить обзор уместно на мультиметре «Тест». Он относится к числу тестеров с расширенным функционалом. Устройство вписано в федеральный реестр измерительных приборов. Доступно 3 основных режима его работы. Точность приемлема для подавляющего большинства повседневных измерений.

Другие важные моменты:

  • хорошо запоминающееся название;
  • возможность измерять емкость и частоту в широких пределах;
  • защита от влаги и пыли на уровне IP64;
  • автоматическое определение диапазона;
  • защита от перегрузок;
  • эргономичность корпуса;
  • невозможность проверить транзистор.

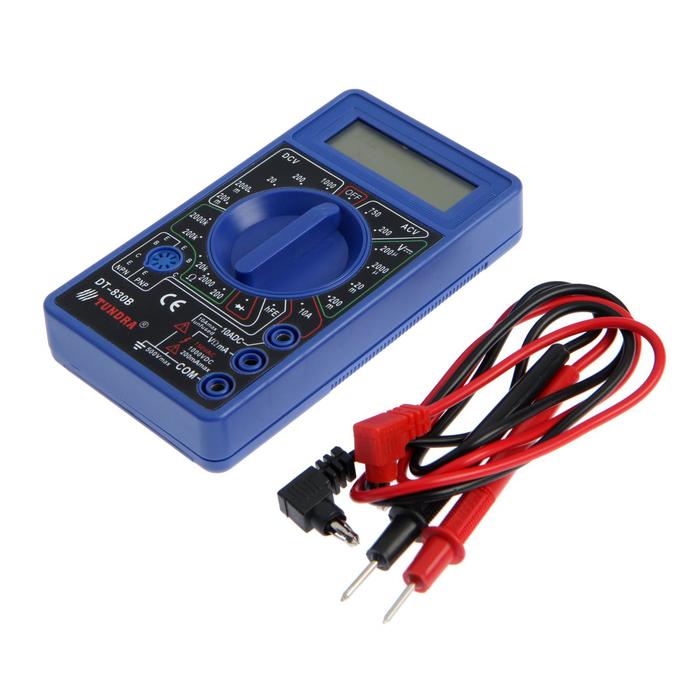

В топ входит малобюджетный мультиметр Resanta DT 830B. Это надежное цифровое устройство. В отзывах отмечают довольно высокую точность такого аппарата. Можно будет померить постоянный и переменный ток, напряжение, уровень сопротивления. Есть опция сканирования диодов и транзисторов, а также переключатель с 20 позициями; предусмотрена защита от перегрузок.

Прибор СЕМ DT-912 эргономичен и легко помещается в ладони. Удержать этот тестер в руке несложно. Есть кнопка для фиксации последних показателей. Погрешности точно соответствуют технической документации. Проблемы доставляет малая толщина проводов в щупах.

Среди техники профессионального класса выделяется Appa. Тайваньские инженеры сумели добиться отличных эксплуатационных параметров прибора. Мультиметр имеет электрическую защиту на уровне IP 64. Реализована память на 1600 замеров. Устройство зарегистрировано в федеральном реестре.

В приборе выделяют следующие характеристики:

  • отличную защиту корпуса;
  • оповещение об ошибке при подключении щупа;
  • автоотключение подсветки;
  • минимальная погрешность;
  • высокую цену;
  • некоторые дефекты программного обеспечения;
  • питание только от элементов «Крона».

Советы по выбору

Как уже говорилось, для непрофессионалов лучше выбрать электронные тестеры. Они гораздо удобнее стрелочных аналогов и позволяют добиться куда большей точности. Оба вида устройств могут измерять различные показатели. И тут подход «чем больше, тем лучше» не годится. Надо основательно подумать, какие параметры тока представляют интерес для пользователя.

Определение работоспособности диодов и транзисторов, оценка емкости и индуктивности очень ценны. Даже повышенная стоимость оправдывается подобными опциями. Но универсальные мультиметры для дома в отличие от профессиональных моделей имеют слишком высокую погрешность. В повседневной жизни они приемлемы, а вот для работы в промышленности, в энергетике нужны специальные измерители.

Доверять рекламной информации относительно погрешности нельзя. Нужно смотреть в технические паспорта и иную сопроводительную документацию. В быту для несложных измерений хватает точности 2-3%. В более сложных случаях нужно выбирать устройства с погрешностью 1%. Что касается диапазонов, стоит обращать внимание и на верхние, и на нижние пределы.

Чем ярче и информативнее дисплей, тем лучше. Но демонстрируемые им определенные значения имеют смысл только тогда, когда устройство может реально замерять параметры с необходимой точностью. Следующий шаг при выборе – оценка удобства переключателя режимов. Он должен легко переводиться в нужное положение. Но нельзя обеспечивать это за счет ослабления фиксации.

Входы щупов обязаны поддерживать полноценный контакт, одновременно исключая соприкосновение пользователя с цепью. Это важно как по соображениям безопасности, так и для большей точности. Сами щупы должны крепко держаться в разъемах (без люфта). Чем острее электроды, тем проще ими добраться до труднодоступного места.

Для домашнего использования и для контроля цепей в автомобиле можно обойтись бюджетным тестером. Отыскать подобные модели проще всего в ассортименте фирм Resanta, Elitech. Обязательно надо знакомиться с отзывами о конкретной модели. Повышенный функционал характерен в основном для стационарных устройств. И еще один нюанс – очень полезна добавка токовых клещей в комплект.

О том, как пользоваться мультиметром, смотрите далее.

Мультиметры: виды и особенности приборов

Любому ученому, который работает с электрооборудованием, нужен мультиметр. Но он пригодится и профессионалам не из области исследований, например, электрикам и специалистам по ремонту бытовой техники. Также удобно, когда мультиметр есть в домашнем ящике с инструментами – пригодится для диагностики проблем с бытовой техникой.

Каждый мультиметр может измерять напряжение, ток и сопротивление. Эти функции необходимы, чтобы диагностировать проблемы в цепях и обнаруживать неисправные компоненты.

Типы мультиметров

Приборы различаются по типам измерений – аналоговые или цифровые, а также по габаритам – портативные, малогабаритные или крупные настольные модели.

Аналоговый мультиметр был первым изобретенными тестовым измерителем и хотя цифровые технологии во многом обогнали аналоговые устройства, они все еще используются в ряде областей.

Преимущества:

  • простота в использовании,
  • аналоговая шкала дает хорошее представление о тенденциях и приблизительных цифрах,
  • не требует батареи для измерения напряжения и тока.

Недостатки:

  • не такой точный, как цифровой прибор,
  • может показывать ошибочные данные в случае падения,
  • не может выполнять расширенные измерения, такие как анализ частоты, импеданса, формы волны.

Цифровой мультиметр используется для проверки непрерывности между двумя точками в электрической цепи. Он способен выполнять более точные измерения, чем аналоговые устройства, а также объединяет функции амперметра, вольтметра и омметра.

Преимущества:

  • точные результаты даже в недорогих моделях,
  • легкость и скорость чтения данных благодаря ЖК дисплею,
  • расширенный функционал.

Недостатки:

  • тусклый дисплей при разряженном аккумуляторе,
  • может выйти из строя микросхема в случае сильной перегрузки.

Цифровые устройства часто используются на СТО, для проверки электропроводки автомобиля и АКБ, а также для диагностики силовой установки в электромобилях, но для последних, лучше сразу купить тестер аккумуляторных батарей с программным управлением.

Отдельно можно выделить настольные мультиметры. Такие приборы незаменимы:

  • в студенческих лабораториях для анализа электронных схем или исследований,
  • при производственных испытаниях электронных устройств и модулей,
  • при стендовых испытаниях общего назначения, таких как исследования, разработки и сервисное обслуживание.

Главное преимущество настольных моделей – превосходная точность, надежность, крупный дисплей, расширенный функционал, возможность автоматического и ручного переключением диапазонов, измерение относительных значений. Все результаты измерений можно отобразить и сохранить на ПК с помощью интерфейса USB и программного обеспечения. Это делает настольный мультиметр универсальным регистратором данных. Графическое программное обеспечение позволяет масштабировать и визуализировать очень небольшие изменения измеренных значений.

На фоне перечисленных функций кажется, что настольные мультиметры выигрывают у портативных по всем параметрам, но это не совсем так. К минусам можно отнести высокую стоимость, поэтому если планируете купить мультиметр в Минске и склоняетесь к настольной модели, обращайтесь к профессионалам. Это позволит получить оригинальное оборудование и не переплатить за него.

ТОП-14 лучших мультиметров – Рейтинг моделей для дома или работы 2021

Цифровые мультиметры бывают разные, каждая модель представляет собой набор различных опций для определенных видов работ: решение мелких бытовых задач, обслуживание электропроводки, ремонт компьютерной техники или специализированного оборудования. Топовые модели предназначены для работы с промышленной, силовой техникой.

Представленный нашими экспертами рейтинг лучших мультиметров по соотношению цена-качество включил как бытовые, так и профессиональные модели, и охватил разнообразные ценовые категории. Обзор составлен по отзывам и рекомендациям опытных мастеров-электромонтажников, и поможет пользователям сделать правильный выбор цифрового мультиметра для решения поставленных задач.

Kromatech DT-838

Это лучший вариант при выборе бюджетного мультиметра для дома или измерений напряжения автомобильного аккумулятора. Собран аппарат довольно качественно и при своей доступной цене тестер обладает очень приличным функционалом. Помимо стандартных измерений постоянного и переменного напряжения и токов до 10 А, прибор оснащен измерителем коэффициента усиления транзисторов и термометром. В качестве последнего используется термопара, входящая в базовую комплектацию. Мультиметр хорош для новичков, но по своему опциону подойдет и опытным электрикам. Оптимальная область применения – электромонтажные работы, измерение напряжения небольшого диапазона.

Достоинства:

  • низкая стоимость
  • компактные габариты, небольшой вес
  • предусмотрен «прозвон» на короткое замыкание, также тестер умеет «прозванивать» диоды без выпаивания
  • есть измеритель транзисторов и температуры
  • небольшая погрешность

Недостатки:

  • не подходит для точного измерения высоких токов, сопротивлений или температур
  • слабые и тонкие провода на щупах
  • не подходит для работы при низкой температуре

Universal M830B IEK

Качественный мультиметр базового уровня, предназначенный для электромонтажных работ и использования в быту. Тестер обладает всеми необходимыми опциями, прост в использовании и подходит даже для новичков. Исполнение стандартное: 3 разъема для щупов, базовые диапазоны измерения переменного и постоянного напряжения, измерение сопротивления, коэффициента усиления транзисторов по току. Есть даже «прозвонка», что нечасто встречается в бюджетных моделях, но здесь она только для диодов и транзисторов.

Достоинства:

  • защита от перегрузки по току (установлен предохранитель)
  • сохранение замеров
  • в комплект входит батарейка «крона»
  • прост в использовании

Недостатки:

  • нет «прозвонки» на короткие замыкания
  • подходит только для использования в быту

UNI-T UT33D

Одна из моделей цифровых мультиметров для домашнего использования серии UT33 отличается более широким диапазоном измерения сопротивления (до 200 Ом) и наличием встроенного генератора меандра (частота 50 Гц, амплитуда 2 В). Все это в сочетании с базовым функционалом и «прозвонкой» на обрыв цепи делает эту модель компактного мультиметра универсальной для многих видов работ, например, строительно-электромонтажных операций или для ремонта компьютеров, проверки и испытания цифровых микросхем.

Достоинства:

  • высокая чувствительность и низкая погрешность
  • защита от перегрузок/перенапряжения
  • возможность сохранения измерений в памяти
  • автоматическое отключение
  • компактный и легкий (масса всего 156 гр)

Недостатки:

  • нет возможности измерять переменный ток

СЕМ DT-105 480151

Портативный мультиметр профессионального класса отличается от аналогов очень компактными габаритами и массой всего 102 гр. Тестер поместиться даже в самой маленькой сумке или нагрудном кармане, и в нужный момент будет «под рукой». Это действительно один из лучших недорогих мультиметров с оптимальным сочетанием цены и функциональности. Аппарат одинаково удобен для домашнего или профессионального пользования в различных условиях. Функционал достаточно широк: кнопка фиксации измерения, индикатор заряда аккумулятора, диод-тест, «прозвонка» целостности цепи со звуковым сигналом, индикатор полярности. Маленький, но полезный аппарат измеряет сопротивление до 2 ОМ, постоянное и переменное напряжение до 500 В, постоянный ток до 200 мА – все, что необходимо для электромонтажных работ на стройке.

Достоинства:

  • реализован весь базовый функционал
  • широкий, легкочитаемый цифровой дисплей разрядностью 2000
  • низкая погрешность измерений – от 0,5 до 1,8 %
  • небольшие габариты и вес
  • хорошая комплектация (щупы, батарея типа «крона»)

Недостатки:

  • пользователи жалуются, что очень быстро выходит из строя звуковой сигнал «прозвонки», в этом случае специалисты рекомендуют просто заменить предохранитель

Mastech MAS830L

Хороший и надежный мультиметр Mastech MAS830L от очень популярной фирмы-производителя, который выбирают как любители, так и специалисты. Модель профессионального уровня привлекает удобной, эргономичной конструкцией, малыми габаритами и широким, читаемым дисплеем разрядностью в 2000 отсчетов. Помимо базовых опций прибор измеряет коэффициент усиления транзисторов и «прозванивает» цепи. Кнопка «Hold» позволяет одним нажатием зафиксировать показание измерения, что очень удобно при использовании аппарата в ограниченно пространстве.

Достоинства:

  • высокая скорость – до 3-х измерений в секунду
  • коэффициент усиления транзисторов – до 1000
  • измерение напряжения до 600 В
  • эргономичный корпус
  • наличие функции подсветки
  • хорошее качество щупов

Недостатки:

  • мелкие значения на шкале измерений
  • не меряет ёмкость конденсаторов

CEM DT-932N

Цифровой мультиметр широкого спектра действий предназначен для обслуживания систем коммуникаций, диагностики электрических кабелей и соединений, а также для ремонта различной бытовой техники. Также тестер отлично подойдет для начинающих радиолюбителей или простых чайников. Это профессиональный и многоцелевой аппарат, превосходящий бытовые аналоги, что видно с первого взгляда. Внешне тестер сразу производит положительное впечатление – защитный ударопрочный кожух, дополнительная подставка, большой ЖК-экран с LED-подсветкой. Функционал мультиметра под стать его внешности, диапазон измерений постоянного/переменного напряжения равен 1000 В, что выше, чем у любого любительского тестера. Кроме стандартных операций прибор оснащен термопарой, измеряет ток постоянного и переменного напряжения, умеет проверять диоды, емкость, частоту и «прозванивает» цепь.

Достоинства:

  • соотношение цены и функциональности
  • обладает удобной конструкцией и большим дисплеем
  • внесен в госреестр
  • есть автоматическое отключение (15 минут)

Недостатки:

  • отсутствуют или не выявлены

FLUKE 17B+

Продолжает рейтинг лучший электронный мультиметр с расширенными возможностями и большим спектром выполняемых работ. Как и следует профессиональному аппарату, мультиметр фирмы Fluke оснащен большим дисплеем, кнопкой Hold (фиксация показаний измерения). Один из топовых мультиметров способен измерить температуру до 400С, силу и напряжение токов с повышенной частотой 200 Гц, широко используется для измерения емкости конденсаторов до 1000 мкФ. Несмотря на свою функциональность, вся «механика» тестера компактно расположилась в небольшом корпусе.

Для использования мультиметра в жестких условиях вся конструкция надежно защищена прочным кожухом, а для удобства сзади предусмотрена подставка. Данная модель создана для профессионалов своего дела, но интерфейс смогут освоить и неопытные мастера. Рекомендованная область использования – обслуживание силового питающего оборудования, диагностика средств телевизионной коммуникации или осуществление контроля над различными электротехническими аппаратами.

Достоинства:

  • сигнализирует об измерении вне диапазона
  • максимальная погрешность не более 1,5%
  • два режима измерений: ручной или автоматический
  • внесен в госреестр
  • высокий предел измерений
  • высокая степень надежности

Недостатки:

  • высокая стоимость

APPA 62T

Хороший цифровой мультиметр который умеет проводить измерения частоты и емкости, постоянного и переменного тока, постоянного и переменного напряжения, а также проводит испытания p-n-перехода и измеряет температуру до 800С. Это модель профессионального уровня, о чем говорит не только широкий опцион, но и прочная защита корпуса – тестер выдерживает удар при падении с высоты 1,3 м. Многофункциональный прибор точно и быстро проводит измерения и умеет их «запоминать». Как следует качественной и надежной технике, уровень погрешности здесь минимален, а вот максимальные пределы измерений выше средних.

Достоинства:

  • бесконтактный индикатор измерения напряжения
  • ударопрочный корпус
  • автоматическое отключение с блокировкой
  • удобный и многофункциональный

Недостатки:

  • небольшой диапазон измерения ёмкости

Заключение

Представленный обзор лучших цифровых мультиметров раскрывает достоинства и недостатки каждой модели, освещает функционал, особенности аппаратов. Принимая решение, какой мультиметр купить, определите область предстоящих задач. Для редкого домашнего использования подойдет самый недорогой бытовой прибор. При ремонте компьютеров, работе с цифровыми микросхемами или оборудованием КПИ необходимы такие опции, как омметр, вольтметр, измерение емкости, частоты, постоянного тока. При отсутствии навыков владения тестером обращайте внимание на защитные функции, оберегающие мультиметр от случайного выхода из строя.

Как выбрать мультиметр для дома

Мультиметр — это инструмент, который имеет каждый электрик и инженер-ремонтник, занимающийся наладкой, ремонтом или разработкой электронных устройств. В арсенале домашнего мастера также должен быть этот инструмент. Прибор поможет измерить напряжение в розетке или электронной схеме, проверить работоспособность батареек и аккумуляторов, выявить обрыв проводника, и решить другие задачи. Собственно, мультиметр — это прибор, с помощью которого можно измерять несколько электрических величин.

В этой статье мы дадим рекомендации по выбору мультиметра. Особенно интересной она будет для тех, кто ранее не пользовался мультиметром, но планирует выбрать для себя первый измерительный прибор. При выборе мультиметра следует учесть следующее:

  • Измерения, которые будут проводиться;
  • Безопасность и надежность;
  • Эргономика и удобство в использовании;
  • Цена;
  • Производитель.

Остановимся на каждом из этих критериев подробнее.

Измерения, проводимые с помощью мультиметра

Исходя из многолетнего опыта использования различных измерительных приборов, можно уверенно сказать, что в домашних условиях чаще всего используются только некоторые из функций мультиметра. Другие измерения проводятся крайне редко, или даже никогда могут не понадобиться. Часто проводимые измерения:

  • Переменное напряжение — напряжение электросети;
    • Постоянное напряжение — проверка напряжения элементов питания, батареек или аккумуляторов, блоков питания и схем бытовых электроприборов;
    • Сопротивление;
    • Емкость конденсаторов;
    • Проверка проводимости электрических цепей — определение целостности проводника, проверка наличия обрыва шнура электропитания, лампы накаливания, нагревательного элемента и тому подобное.

Типы мультиметров

Существует два типа мультиметров: аналоговые (стрелочные) и цифровые. Ранее пользовались только стрелочными мультиметрами (точнее, это были вольтметры, амперметры, омметры …). Как видно из изображения, шкала аналогового прибора для измерения постоянного / переменного напряжения — линейная. Показатели увеличиваются по мере увеличения напряжения. А шкала измерения емкости — нелинейная, поэтому, с увеличением номинала емкости существенно увеличивается погрешность. Шкала сопротивления также нелинейная, фактические показания уменьшаются при отклонении стрелки относительно начального положения. Аналоговому измерительному прибору потребуется некоторое время, чтобы стрелка заняла устойчивое положение. На результат влияет даже угол зрения, под которым мы видим шкалу прибора.

Место аналоговых приборов постепенно занимали цифровые. Их сейчас подавляющее большинство. Цифровые мультиметры удобны в пользовании, надежны и достаточно точны. Как правило, такие мультиметры совмещают функции нескольких измерительных приборов. Современный цифровой мультиметр практически мгновенно выводит результат на дисплей: параметр, который измеряется, единицы измерения, и собственно, результат измерения в цифровом виде.

Цифровой мультиметр может иметь автоматический или ручной выбор диапазона измерения. Для домашнего использования хорошим выбором будет устройство с автоматическим определением диапазона. Пользователю достаточно переключить поворотный переключатель прибора на измерение необходимого электрического параметра, а нужный диапазон будет установлен автоматически.

Дополнительные возможности мультиметров

В большинстве цифровых мультиметров предусмотрена подсветка дисплея, которая в условиях плохого освещения помогает увидеть показания измерений. Схемотехнические решения современных цифровых мультиметров позволяют реализовать несколько дополнительных функций:

  • «HOLD» – удержание данных — прибор останавливает измерения и «замораживает», фиксирует результат на дисплее;
  • «REL» – функция относительных измерений — проведение измерений относительно опорного значения, которое мультиметр принимает за «0». Часто используется при измерении малых значений сопротивления и емкости (для того, чтобы минимизировать влияние на результаты измерений собственного сопротивления щупов и паразитной емкости прибора). Функция присутствует в некоторых моделях;
  • «NCV» – бесконтактная индикация напряжения — при размещении мультиметра в непосредственной близости к источнику электропитания или кабеля находящегося под действующим напряжением, подается звуковой / световой сигнал;
  • проверка проводимости электрических цепей со звуковой индикацией — проверка целостности электрической цепи или проводника. Прибор измеряет сопротивление электрической цепи, и при его значении меньше определенной величины, подает звуковой сигнал, указывая на целостность, то есть отсутствие обрыва. Как показывает практика, звуковая прозвонка — это функция мультиметра, которая используется чаще всего. С ее помощью можно определить, нет ли повреждения кабеля питания или другого проводника, можно проверить работоспособность лампы накаливания, или нагревательного элемента домашних электроприборов.

Цена

Подавляющее большинство мультиметров способно выполнять основные измерения. Поскольку мы выбираем прибор для дома, цена должна быть доступной. На цену существенно влияет класс точности, возможность подключения к ПК, память для сохранения измеренных параметров, фиксация максимального и минимального значения измерений, возможность измерять такие параметры как емкость конденсаторов, температуру, индуктивность, частоту, а также диапазоны измерения этих параметров (вряд ли надо будет дома измерять напряжение 1000 Вольт).

Что касается точности, то даже недорогой современный цифровой мультиметр способен проводить измерения с минимальной погрешностью, которая может составлять в среднем ± (1.2% ± 5). Если перевести это в абсолютные величины, то при измерении напряжения электросети 220 Вольт, результаты будут вполне удовлетворительными: (220 ± 3) Вольт. При измерении напряжения блока питания 5 Вольт: (5 ± 0,065) Вольт.

Итак, наша рекомендация — выбирать мультиметр для дома в среднем ценовом диапазоне. Выбирая самый дешевый мультиметр, мы рискуем получить прибор, который не будет проводить все необходимые измерения, а дорогой может иметь такие возможности, которые не используются в быту.

Безопасность

Мультиметр должен быть безопасным для пользователя. Информация по электробезопасности обычно указана в инструкции по эксплуатации и на корпусе прибора. В соответствии с международным стандартом IEC1010-10, с точки зрения электробезопасности мультиметры разделяют на четыре класса:

  • CAT I — для работы с низковольтными сетями электронных узлов;
  • CAT II — для локальных сетей питания;
  • CAT III — для распределительных сетей питания внутри зданий;
  • CAT IV — для работы на аналогичных сетях за пределами зданий.

Для домашних нужд будет вполне достаточно мультиметра класса электробезопасности CAT II или CAT IIІ.

Обращайте внимание на измерительные щупы, поскольку они имеют непосредственный контакт с объектом измерения. Особенно, если проводим измерения высокого напряжения, скажем, напряжения электросети. На щупах должна быть указана важная информация в полном объеме. Например, на щупах мультиметров UNI-T обозначено класс электробезопасности, максимально допустимый ток, информацию о наличии двойной изоляции и тому подобное.

Щупы, как правило, имеют ограничитель для защиты пальцев пользователя от контакта с их металлической частью и защитные колпачки для дополнительной защиты и удобства при транспортировке и хранении. Обратите внимание! Запрещено работать с прибором, щупы которого имеют повреждения изоляции. Неисправные щупы необходимо заменить новыми, с такими же электрическими характеристиками.

Приборы, на которые стоит обратить внимание

Свой выбор мы остановили на нескольких мультиметрах UNI-T. Приборы этого производителя надежны, обеспечивают достаточно точные результаты измерений, и имеют при этом доступную цену. Такие мультиметры попадают под наши критерии выбора, и вполне пригодны для домашнего использования:

UNI-T UT136B – цифровой мультиметр с автоматическим выбором диапазона, позволяет проводить измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости и выполнять тестирование диодов. Прибор имеет компактные размеры, переключатель режима измерения фиксируется четко, стрелка указывает на параметр измерения, щупы прочные и эластичные. Предусмотрена защита от перегрузки.

Основные параметры мультиметра UT136B:

Разрядность 3999
Выбор диапазона автоматический
Постоянное напряжение до 500 В
Переменное напряжение до 500 В
Постоянный ток до 10 А
Переменный ток до 10 А
Сопротивление до 40 МОм
Емкость до 100 мкФ
Частота до 10 МГц
Проверка проводимости электрических цепей со звуковой индикацией есть
Тестирование диодов есть

Следующий прибор, который привлек наше внимание – UNI-T UT125C. Особенностью прибора являются его компактные размеры. Прибор имеет несъемные измерительные щупы, Вы не сможете подключить их неправильно. Присутствует подсветка дисплея, а также функция бесконтактной индикации напряжения.

Основные параметры мультиметра UT125С:

Разрядность 3999
Выбор диапазона автоматический
Постоянное напряжение до 600 В
Переменное напряжение до 600 В
Постоянный ток до 400 мА
Переменный ток до 400 мА
Сопротивление до 40 МОм
Емкость до 100 мкФ
Частота до 60 кГц
Проверка проводимости электрических цепей со звуковой индикацией есть
Тестирование диодов есть

Мультиметр UNI-T UT131D позволяет проводить все основные измерения, имеет функцию подсветки дисплея и бесконтактную индикацию напряжения. Выбор диапазона измерения — ручной. И очень привлекательная цена.

Основные параметры мультиметра UT131D:

Разрядность 1999
Выбор диапазона ручной
Постоянное напряжение до 250 В
Переменное напряжение до 250 В
Постоянный ток до 10 А
Сопротивление до 200 МОм
Проверка проводимости электрических цепей со звуковой индикацией есть
Тестирование диодов есть

А вот мультиметры UNI-T серии UT61, мы можем рекомендовать для домашних мастеров, увлекающихся ремонтом и наладкой аудиоаппаратуры. Приборы позволяют измерять сопротивление, емкость, частоту, температуру, напряжение и ток в широкой полосе частот. Кроме того, могут работать в паре с ПК, что позволит автоматизировать измерения и упростит обработку результатов измерений.

Ну и конечно же, дополнительные аксессуары. Для некоторых измерений, например, параметров электронных схем, часто используют насадки-крокодилы. Удобно пользоваться насадками, которые одеваются на контактную часть щупов мультиметра. Также используют насадки-зажимы, которыми можно «зацепиться» за выводы компонента, параметры которого представляют интерес.

Надеемся, наши советы по подбору мультиметра будут для Вас полезными. Важно помнить, что работать Вы будете с электроизмерительным прибором. Во время измерений элементы мультиметра могут находиться под действующим напряжением, поэтому могут представлять опасность. Обязательно ознакомьтесь с инструкцией и соблюдайте правила безопасности. Приятного пользования!

Команда Masteram

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

5 основных типов мультиметров

На рынке представлены различные типы мультиметров, разделенных на категории в зависимости от их характеристик. Мультиметр — незаменимый измерительный прибор, который используется в каждой инженерной мастерской или лаборатории. Основная функция этого устройства — измерение электрических свойств инструментов. Он также используется для электромонтажа в промышленности.

В настоящее время мультиметры используются для различных целей в зависимости от требований, например, для работы с электричеством, лабораториями, источниками питания и цепями.Различные электрические параметры мультиметра можно выбрать с помощью шкалы или поворотного переключателя на передней панели прибора.

Существуют разные типы мультиметров, включая аналоговых и цифровых . Цифровые мультиметры подразделяются на fluke , с зажимом и с автоматическим выбором диапазона . В этом посте представлен обзор этих различных типов мультиметров, но давайте сначала кратко посмотрим, что такое мультиметр на самом деле, и как он может помочь нам с нашими измерениями.

Мультиметр: что он делает

Мультиметр — это электронный прибор, широко используемый каждым электронщиком и инженером в качестве испытательного оборудования. Мультиметр в основном используется для измерения трех основных электрических характеристик: напряжения, тока и сопротивления. Его также можно использовать для проверки целостности цепи между двумя точками в электрической цепи. Этот пост в основном представляет основную информацию о мультиметрах, приложениях и типах мультиметров. Давайте посмотрим на все это.

Мультиметр имеет множество функций, например, действует как амперметр, вольтметр и омметр. Это портативное устройство с положительной и отрицательной индикаторной стрелкой над цифровым ЖК-дисплеем. Мультиметры можно использовать для проверки аккумуляторов, бытовой электропроводки, электродвигателей и источников питания.

Эти инструменты могут показывать разные показания в зависимости от модели. Таким образом, основные типы мультиметров в основном используются для измерения силы тока, сопротивления, напряжения, проверки целостности цепи, а полную цепь можно проверить следующим образом.

  • Сопротивление в Ом
  • Емкость в фарадах
  • Температура по Фаренгейту / Цельсию
  • Напряжение и сила переменного тока
  • Индуктивность Генри
  • Напряжение и сила постоянного тока
  • Частота в Гц
  • Электропроводность в Siemens
  • децибел
  • Рабочий цикл

К некоторым типам мультиметров можно присоединить специальные датчики или аксессуары для дополнительных измерений, таких как кислотность, уровень освещенности, щелочность, скорость ветра и относительная влажность.

Типы мультиметров: Аналоговый мультиметр

Аналоговый мультиметр или ВОМ (вольт-ом-миллиамперметр) построен с использованием измерителя с подвижной катушкой и указателя для индикации показаний на шкале. Измеритель с подвижной катушкой состоит из катушки, намотанной на барабан, расположенный между двумя постоянными магнитами.

Когда ток проходит через катушку, в катушке индуцируется магнитное поле, которое вступает в реакцию с магнитным полем постоянных магнитов, и результирующая сила заставляет стрелку, прикрепленную к барабану, отклоняться на шкале, показывая показания тока.Он также состоит из пружин, прикрепленных к барабану, которые создают силу, противодействующую движению барабана, чтобы контролировать отклонение указателя.

Для измерения постоянного тока можно напрямую использовать описанный выше механизм D’Arsonval. Однако измеряемый ток должен быть меньше полного отклоняющего тока измерителя. Для более высоких токов применяется правило делителя тока. Используя разные номиналы шунтирующих резисторов, измеритель также может использоваться для многодиапазонных измерений тока.Для измерения тока прибор должен быть подключен последовательно к неизвестному источнику тока.

Для измерения постоянного напряжения резистор подключается последовательно к измерителю, и сопротивление измерителя учитывается таким образом, чтобы ток, проходящий через резистор, был таким же, как ток, проходящий через измеритель, и все показания. указывает значение напряжения. Для измерения напряжения прибор необходимо подключить параллельно к неизвестному источнику напряжения.Для многодиапазонного измерения можно использовать разные резисторы разного номинала, которые последовательно соединены с измерителем.

Для измерения сопротивления неизвестное сопротивление подключается последовательно к измерителю и через батарею, так что ток, проходящий через измеритель, прямо пропорционален неизвестному сопротивлению. Для измерения переменного напряжения или тока применяется тот же принцип, за исключением того факта, что измеряемый параметр переменного тока сначала выпрямляется и фильтруется для получения параметра постоянного тока, а измеритель показывает среднеквадратичное значение сигнала переменного тока.

Преимущества аналогового мультиметра в том, что он недорогой, не требует батареи, может измерять колебания показаний. Два основных фактора, влияющих на измерение, — это чувствительность и точность. Чувствительность — это величина, обратная току полного отклонения, и измеряется в омах на вольт.

Типы мультиметров: Цифровые мультиметры

В основном мы использовали мультиметр — это цифровой мультиметр (DMM). Цифровой мультиметр выполняет все функции от переменного до постоянного тока, кроме аналоговых.Он имеет два зонда, положительный и отрицательный, обозначенные черным и красным цветом, показанные на рисунке. Черный зонд, подключенный к COM JACK, и красный зонд, подключенный по требованию пользователя для измерения сопротивления, вольт или ампер.

Гнездо с маркировкой VΩ и гнездо COM в правой части рисунка используются для измерения напряжений, сопротивления и проверки диода. Два разъема используются, когда ЖК-дисплей показывает, что измеряется (вольт, ом, ампер и т. Д.). Защита от перегрузки предотвращает повреждение счетчика и схемы и защищает пользователя.

Цифровой мультиметр состоит из ЖК-дисплея, ручки для выбора различных диапазонов трех электрических характеристик, внутренней схемы, состоящей из схемы преобразования сигнала, аналого-цифрового преобразователя. Печатная плата состоит из концентрических колец, которые подключаются или отключаются в зависимости от положения ручки. Таким образом, после выбора необходимого параметра и диапазона, секция печатной платы активируется для выполнения соответствующего измерения.

Для измерения сопротивления ток течет от источника постоянного тока через неизвестный резистор, а напряжение на резисторе усиливается и подается на аналого-цифровой преобразователь, а результирующий выходной сигнал в виде сопротивления отображается на цифровом дисплее.Чтобы измерить неизвестное напряжение переменного тока, напряжение сначала ослабляется, чтобы получить подходящий диапазон, а затем выпрямляется до сигнала постоянного тока, а аналоговый сигнал постоянного тока подается на аналого-цифровой преобразователь, чтобы получить дисплей, который указывает среднеквадратичное значение сигнала переменного тока. .

Аналогично измерению переменного или постоянного тока неизвестный вход сначала преобразуется в сигнал напряжения, а затем подается на аналого-цифровой преобразователь для получения желаемого выхода (с выпрямлением в случае сигнала переменного тока). Преимуществами цифрового мультиметра являются его выходной дисплей, который напрямую показывает измеренное значение, высокая точность, способность считывать как положительные, так и отрицательные значения.

Типы мультиметров: Fluke Multimeter

Цифровой мультиметр Fluke может быть разработан с различными функциями совместной работы. Как правило, он включает в себя большой дисплей, и этот прибор используется для измерения напряжения, а также электрического сопротивления. Доступны некоторые виды устройств с расширенными функциями для измерения влажности, рабочего цикла, давления, частоты и температуры и т. Д. Мультиметр Fluke — один из наиболее часто используемых и известных инструментов.
Этот вид мультиметра в основном используется для калибровки и используется для калибровки токов, вольт и других электрических единиц.

Мультиметры Fluke защищены от переходного напряжения. Это небольшое портативное устройство, используемое для измерения напряжения, тока и проверки диодов. Мультиметр оснащен мультиселекторами для выбора нужной функции. Fluke MM автоматически выбирает диапазон для большинства измерений. Это означает, что величина сигнала не должна быть известна или определена для получения точных показаний, он напрямую перемещается в соответствующий порт для желаемого измерения. Предохранитель защищен от повреждений при подключении к неправильному порту.

Типы мультиметров: Цифровой мультиметр с зажимами

Цифровой мультиметр с клещами используется для измерения расхода электроэнергии. Как следует из названия, этот мультиметр включает в себя функцию, а именно зажим, который измеряет ток, когда щупы измеряют напряжение. Регулировку использования мощности можно выполнить, умножив показание напряжения на значение в амперах. Этот мультиметр также включает в себя дополнительную функцию, заключающуюся в различных видах настроек. При измерении используется соответствующая функция.

Этот вид мультиметра включает фиксированные инструменты для измерения тока. Это устройство сильно отличается от типа Fluke, потому что в мультиметре Fluke для измерения протекания тока используются клещи. Так что этот инструмент обычно рекомендуется только профессионалам.

Типы мультиметров: мультиметр с автоматическим выбором диапазона

Мультиметр с автоматическим выбором диапазона — это простой в использовании мультиметр, хотя он также является самым дорогим из всех видов цифровых мультиметров.Этот мультиметр имеет ручку в центре и имеет меньшее положение. Таким образом, он не переключается автоматически на измерение. Этот инструмент применим в простых проектах. Этот инструмент настоятельно рекомендуется новичкам, а также электрикам дома. Как правило, он измеряет один компонент за раз.

Выбор мультиметра разных типов

Щелкните здесь, чтобы просмотреть видео с описанием того, как выбирать между различными типами мультиметров.

Руководство покупателя мультиметра

— выбор мультиметра в соответствии с вашими требованиями

Выбор мультиметра в соответствии с вашими требованиями

Мультиметры — это электронные устройства, которые измеряют напряжение, ток и сопротивление.Хотя существует множество разных типов мультиметров с разными функциями и преимуществами. Будь то небольшое электронное соединение или большая сложная схема, каждый компонент, от простого диода до сложного усилителя мощности, должен быть проверен на электрические свойства.

Мультиметр — это основной инструмент контроля качества разработчика электроники. Чтобы убедиться, что у вас есть правильный счетчик по разумной цене, может потребоваться некоторое планирование. Некоторые мультиметры включают дополнительные специализированные функции или расширенные параметры.У некоторых технических специалистов есть особые требования, и им может потребоваться модель, соответствующая их потребностям.


Аналоговые мультиметры

Аналоговые мультиметры, как вы могли догадаться, используют классические аналоговые шкалы для измерения напряжения, тока и сопротивления. Они, безусловно, более примитивны и редко используются в наши дни, однако некоторые утверждают, что аналоговые измерители более чувствительны, чем их цифровые аналоги, и многие по-прежнему предпочитают их. После малейшего изменения напряжения постоянного тока стрелка аналогового мультиметра может отклониться, что влияет на точность показаний измерения и может не быть тем, что вы видите на цифровом измерителе.Если вы имеете дело со схемами с высокочувствительными измерениями, вам может подойти аналоговый мультиметр.

Цифровые мультиметры

Цифровые мультиметры (DMM) состоят из ЖК-дисплея, ручки для выбора диапазонов, аналого-цифрового преобразователя и внутренней схемы для преобразования сигнала. Он гораздо чаще используется в современном мире и в основном используется для проверки одного из трех факторов закона Ома, тока напряжения и сопротивления.

Ниже приведено простое уравнение, используемое во время диагностического тестирования:

В = I x R
В = напряжение
I = ток
R = сопротивление

Цифровые мультиметры также используются для проверки состояния цепи или системы в целях безопасности и чтобы убедиться, что с устройством безопасно работать.Существуют сотни моделей на выбор, поэтому вам необходимо отфильтровать свои варианты и рассмотреть различные факторы при выборе правильного цифрового мультиметра. Вот некоторые вещи, о которых следует помнить:


Аналоговый набор
Цифровой мультиметр ЖК-дисплей

Цены на мультиметр

Цифровые мультиметры доступны в широком диапазоне цен от 10 до 1500 долларов. Это зависит от бренда и включенных функций. Счетчики с более высокой ценой, как правило, более надежны и точны, чем модели с более низкой ценой.Мультиметры Workbench , как правило, дороже по сравнению с портативным цифровым мультиметром .

В общем, мы рекомендуем посмотреть, как часто вы будете использовать устройство и какие функции вам нужны. Если это случайный инструмент, возможно, подойдет и более дешевое устройство. Но чем больше вы планируете использовать счетчик, тем больше вам понадобится прочная конструкция и более дорогой счетчик.

Счетчики на дисплее мультиметра

Разрешение счетчика или счетчиков на дисплее — это наименьшая часть шкалы, которая может быть отображена и зависит от шкалы.Это относится к тому, насколько велико число, которое может отображать счетчик, или общее количество отображаемых цифр. Чем больше количество дисплеев, тем лучше.

Универсальность в измерениях и функциональности

Базовые мультиметры имеют стандартные функции, такие как измерение постоянного и переменного тока, напряжения, сопротивления и емкости. Другие измерители предлагают различные тесты (проверка диодов, проверка батарей, проверка целостности, проверка транзисторов) и специальные функции (автоматический выбор диапазона, аналоговая гистограмма, интерфейс RS-232 для ПК, истинное среднеквадратичное значение), что делает их более полезными, чем стандартный мультиметр.Ознакомьтесь с руководством пользователя устройства, чтобы ознакомиться с предлагаемыми функциями и соответствующим образом выбрать глюкометр.

Безопасность мультиметра

При работе с высоким напряжением очень важно знать, какой измеритель вам следует использовать. В зависимости от силы тока, протекающего по проводнику, вы можете выбрать устройство, которое представляет собой нечто среднее между мультиметром и токоизмерительными клещами .

Токоизмерительные клещи

Токоизмерительные клещи, созданные как одноцелевой тестовый инструмент для электриков, представляют собой электрический тестер, в котором вольтметр сочетается с токоизмерительными клещами.Токоизмерительные клещи имеют встроенный трансформатор с единственной целью измерения тока, который они могут измерять с точностью до десятых долей единицы.

В отличие от мультиметра, токоизмерительные клещи не нужно подключать к цепи для измерения тока. Все, что вам нужно сделать, это поместить зажим вокруг провода под напряжением, чтобы измерить ток, не прерывая работу цепи. Токоизмерительные клещи идеально подходят для электромонтажных работ, поскольку они могут измерять большие токи переменного тока.

Обратитесь к руководству производителя, чтобы узнать, какие модели подходят для каких категорий (CAT).Чем ниже номер CAT, тем меньше защита.


Токоизмерительные клещи Fluke
  • CAT I для измерения напряжений в специально защищенных вторичных цепях.
  • CAT II относится к распределению электроэнергии на местном уровне, например, от стандартной настенной розетки или подключенной нагрузки.
  • CAT III относится к измерениям на проводном оборудовании в стационарных установках, распределительных щитах и ​​автоматических выключателях. Токоизмерительные клещи Fluke True-RMS соответствуют категории безопасности CAT III.
  • CAT IV относится к источнику измерений уровня установки или электросети на первичных устройствах защиты от перегрузки по току и на блоках управления пульсациями. Токоизмерительные клещи Fluke 324 соответствуют категории безопасности CAT IV 300 В.

По-прежнему нужна помощь в выборе мультиметра? Напишите нам по адресу [адрес электронной почты защищен] Мультиметр

и его типы — Electronics Club Basic Electronics

Речь идет о мультиметре и его типах —

Мультиметр

Мультиметр широко используется во всех измерительных техниках.С помощью мультиметра мы можем измерять различные величины, такие как сопротивление, переменное и постоянное напряжение, ток, емкость и т. Д. Мультиметр — это вольтметр, амперметр и миллиметр, объединенные вместе. Там он также известен как ВОМ (Вольт-Ом миллиметр). Мультиметр также может иметь разные возможности, например, тестирование диодов, тест когерентности, тест транзистора, тест обоснования TTL и тест повторения. Есть два типа мультиметра

.

Мультиметр и его типы

  1. Аналоговый мультиметр
  2. Цифровой мультиметр

Аналоговый мультиметр

Аналоговый мультиметр имеет аналоговый дисплей.Этот мультиметр работает по принципу подвижной катушки с постоянным магнитом (PMMC). PMMC имеет отклоняющую стрелку или стрелку, которая указывает значение измеряемой величины на напечатанной шкале, два постоянных магнита, создающих сильное магнитное поле, один сердечник из мягкого железа, который перемещается между постоянными магнитами. Указатель механически связан с этим движущимся ядром, поэтому, когда ядро ​​будет двигаться, указатель также будет двигаться.

Аналоговый мультиметр Зонд мультиметра

Аналоговый мультиметр имеет множество портов с разными значениями или диапазонами.Перед началом измерения он вставляет зонд в отраженный порт. При измерении значений сопротивления установите мультиметр в нулевое положение с помощью ручки регулировки нуля. Как правило, для измерения любых величин используются датчики двух типов — красный датчик для положительного напряжения и черный датчик для отрицательного напряжения. Напечатанная шкала используется за указателем, потому что пользователь может легко прочитать значения на дисплее мультиметра. Эта шкала показывает диапазон напряжения, а также сопротивления.

Цифровой мультиметр

Цифровой мультиметр имеет цифровой дисплей. Этот цифровой дисплей представляет собой жидкокристаллический дисплей (ЖКД). На дисплее отображаются значения измеряемой величины в числовых значениях. Этот дисплей работает по принципу семисегментного дисплея. В семисегментном дисплее всего семь дисплеев, и с помощью этих семи дисплеев на экране может отображаться любое число от 0 до 9.

Изображение цифрового мультиметра

Цифровой мультиметр также имеет два щупа: красный щуп для положительного напряжения и черный щуп для отрицательного напряжения.На мультиметре есть два разъема: один — COM, а второй — положительный. Разъем COM означает общий разъем и используется для подключения черного щупа, необходимого для всех измерений и тестов. Положительный разъем отмечен напряжением (В), сопротивлением (Ом) и током (мА) и используется для подключения красного зонда. Поворотный переключатель или сектор используется для выбора единицы и диапазона измерения и проверки. Эта ручка также используется как переключатель включения / выключения мультиметра. Цифровой мультиметр имеет точку проверки непрерывности, которая используется для проверки непрерывности между двумя клеммами в электрических и электронных цепях.

Точки безопасности

  1. Несомненно, измерительные провода и поворотный переключатель находятся в правильном положении для идеальной оценки.
  2. Не используйте глюкометр, если глюкометр или тест-драйв выглядят поврежденными.
  3. Никогда не измеряйте препятствие в цепи при включенном питании.
  4. Никогда не подключайте измерительные щупы к источнику напряжения, если измерительный провод подключен к входному разъему 10 А или 300 мА.
  5. Для поддержания стратегической дистанции от повреждений или повреждений.
  6. Никогда не подавайте напряжение выше предписанного между любым входом и клеммами заземления или заземления.
  7. Будьте внимательны при работе с напряжением более 60 В постоянного тока или 30 В переменного тока (среднеквадратичное значение). Такое напряжение представляет опасность оглушения.
  8. Держите пальцы за защитными щитками для пальцев во время теста при измерении.
  9. Удалите щупы из цепи перед заменой батарей или предохранителя.

Типы мультиметров, доступных на рынке

Здравствуйте, ребята, сегодня здесь, в этом видео, я расскажу вам, сколько типов мультиметров доступно на рынке.Потому что, когда я учился в Политехнике, тогда нашим учителям нам рассказали о двух мультиметрах. Один — аналоговый мультиметр, другой — цифровой.

Они не рассказали нам о типах цифровых мультиметров, потому что в то время больше не спрашивали о цифровых мультиметрах.

Поэтому я полностью опишу здесь все типы мультиметров. это означает открытие мультиметра. Если вы хотите узнать больше об этом, просто прочтите эту статью и нажмите на изображение ниже, чтобы приобрести любой мультиметр.

Типы мультиметров

Все мы знаем, что на рынке доступны два типа мультиметров. Один из них — аналоговый мультиметр, а другой — цифровой мультиметр, о котором я вам уже говорил.

  • Аналоговый мультиметр
  • Цифровой мультиметр
Цифровой мультиметр

имеет множество версий, таких как ручной цифровой мультиметр, автоматический цифровой мультиметр, интеллектуальный цифровой мультиметр.

  • Ручной цифровой мультиметр
  • Автоматический цифровой мультиметр
  • Интеллектуальный цифровой мультиметр

Типы мультиметров Объясните

1.Аналоговый мультиметр

Аналоговый мультиметр

Аналоговый мультиметр — это мультиметр старого поколения, который мы используем до появления на рынке цифровых мультиметров.

Если вы используете аналоговый мультиметр для ремонта, вы не получите надлежащего значения. Потому что в аналоговом мультиметре не показывались второстепенные значения вроде 0,1В и даже ниже значения компонентов.

Теперь вы можете использовать этот аналоговый мультиметр для экспериментов и обучения.

Купить Аналоговый мультиметр

2.Ручной цифровой мультиметр

Ручной цифровой мультиметр

Ручной цифровой мультиметр — это поколение цифровых мультиметров. это первое поколение цифрового мультиметра. Когда аналоговый мультиметр модернизировали до цифрового мультиметра, то сначала сделали ручной цифровой мультиметр.

В цифровом ручном мультиметре вы получите цифровой дисплей, один вращающийся переключатель, который используется для установки диапазона значений измерения.

Если вы хотите измерить переменный ток 20 В, вам необходимо выбрать вращающийся зонд в точке переменного тока 200 В.И если вы хотите измерить AC300v, вам нужно выбрать вращающийся зонд и переключиться на точку измерения AC700v.

Точно так же, если вы хотите измерить напряжение постоянного тока, вам также необходимо установить вращающийся зонд на конкретную точку измерения напряжения. просто вам нужно установить мультиметр на более высокий диапазон, напряжение которого вы хотите измерить.

это означает, что если вы хотите измерить 25 В постоянного тока, вам необходимо установить мультиметр на более высокое напряжение 25 В.

Этот цифровой мультиметр с инструкциями предназначен для студентов.

Купить Ручной цифровой мультиметр

3. Автоматический цифровой мультиметр

Автоматический цифровой мультиметр

После ручного цифрового мультиметра на рынке появился новый цифровой мультиметр, который называется автоматический цифровой мультиметр. Если вы используете этот автоматический мультиметр в своей профессиональной работе, вы сэкономите много времени. Потому что в этом мультиметре вам не нужно было устанавливать конкретную точку значения.

Этот мультиметр предназначен для профессиональной работы. Если вы хотите работать профессионально, то это лучший мультиметр для вас.

Я использую этот мультиметр последние 3 года. Это так хорошо и очень эффективно для всех технических специалистов.

Купить Автоматический мультиметр

4. Интеллектуальный цифровой мультиметр

Интеллектуальный цифровой мультиметр — это мультиметр последнего и нового поколения. Основная особенность этого мультиметра заключается в том, что вы измеряете любое значение, для которого не нужно было устанавливать какой-либо датчик. этот мультиметр автоматически определяет, какое значение вы измеряете. Я написал отдельную статью об этом интеллектуальном цифровом мультиметре, щелкните здесь, чтобы прочитать.

Купить интеллектуальный мультиметр

Посмотреть видео о типах мультиметра

Связанное сообщение, которое я разместил на этом сайте

Часто задаваемые вопросы по типам мультиметра

Какие бывают типы мультиметров?

На рынке доступно много типов мультиметров. но мы знаем только об аналоговом и цифровом мультиметре. В этом посте я подробно объяснил, сколько типов мультиметров мы увидим на рынке. Прочтите этот пост очень внимательно.

Какие два типа мультиметра?

Мультиметры двух типов: аналоговый мультиметр и цифровой мультиметр. Но на рынке есть много разных типов мультиметров, о которых я расскажу в этой статье.

Какие два типа мультиметра?

это полностью зависит от вашей работы, какой мультиметр вам нужен для работы. Если вы работаете с профессиональной электроникой, вам понадобится качественный автоматический цифровой мультиметр. но если вы новичок в электронике, то можете купить обычный ручной цифровой мультиметр.

Описание различных типов мультиметров

У вас когда-нибудь случался неожиданный выход из строя двигателя на работе? Если это так, вы, вероятно, понимаете важность профилактического обслуживания и тестирования. Регулярно проверяйте свои двигатели — это критически важная часть обеспечения их максимальной производительности каждый день.

Виды мультиметров

Существует множество различных типов инструментов для тестирования двигателей. Правильный инструмент поможет вам на раннем этапе выявить проблемы с производительностью и сократить время простоя — а в долгосрочной перспективе это может сэкономить вам деньги.

Мультиметр — один из наиболее распространенных типов оборудования для тестирования двигателей. Этот инструмент можно использовать для проверки нескольких функций вашего устройства. Большинство мультиметров измеряют напряжение, ток и сопротивление, в то время как для других переменных требуются специальные инструменты. Типы мультиметров включают:

  • Цифровой мультиметр с клещами
  • Мультиметр
  • Мультиметр с автоматическим выбором диапазона
  • Аналоговый мультиметр

Различные типы приборов для проверки двигателей, доступные в ALL-TEST Pro

Мультиметры

используются для тестирования двигателей из-за их доступности, но они предоставляют очень ограниченную информацию о состоянии двигателя и часто приводят к устранению двигателя как источника проблемы.Это приводит к ненужному и неэффективному обслуживанию или поиску неисправностей в других частях компонентов системы двигателя. ALL-TEST Pro предоставляет эффективное решение для поддержки ваших приложений. Мы являемся ведущим поставщиком в отрасли различных типов инструментов для тестирования двигателей, а наши портативные устройства превосходят возможности любого мультиметра.

ALL-TEST Pro предлагает полный набор инструментов и принадлежностей для тестирования двигателей. Эти портативные испытательные приборы удобны и просты в использовании, и они предназначены для мгновенного получения точных результатов при испытаниях двигателей как при обесточенном, так и при включенном питании.Например, может положиться на превосходную производительность и технологию с имеющимся у нас инструментом ALL-TEST PRO 7 ™ PROFESSIONAL. Этот инструмент совместим практически со всеми типами двигателей переменного и постоянного тока, а также с множеством других устройств. Он также усовершенствован нашей запатентованной технологией для обеспечения оптимального качества и универсальности тестирования.

Другие предлагаемые нами решения для тестирования включают:

Обесточенных приборов:

Приборы и аксессуары под напряжением:

Вы можете использовать наши варианты тестирования, чтобы выявить неисправности двигателя и устранить их до того, как они начнут влиять на вашу работу.Они выделяются среди различных типов оборудования для испытаний двигателей благодаря своей невероятной точности и эффективности. Вместо того, чтобы обнаруживать проблемы в то время, когда они возникают, эти инструменты помогают вам в первую очередь прогнозировать возникновение сбоев.

Если вам нужен инструмент, который может измерять и устранять неисправности на расстоянии, ALL-TEST PRO 34 ™ может быть решением, которое вы ищете. Другие опции, такие как MOTOR GENIE ® Tester и ALL-SAFE PRO ® , предлагают быстрые результаты, так что вы можете протестировать столько устройств, сколько необходимо.Наши тестеры делают все возможное, чтобы вы могли полностью проанализировать состояние двигателя, прежде чем браться за новые проекты.

Свяжитесь с ALL-TEST Pro, чтобы узнать больше

Если вы рассматриваете различные типы тестеров двигателей для своих последних применений, в нашем ассортименте есть несколько устройств, работающих и обесточенных. Хотя доступно несколько видов мультиметров, вы можете получить больше пользы от использования инструмента для тестирования двигателей от ALL-TEST Pro. Мы помогаем вам взять под контроль свои операции, предоставляя простой и точный метод тестирования, который точно соответствует вашим требованиям.Узнайте больше о наших возможностях сегодня или свяжитесь с нами по телефону , чтобы узнать цену.

Что такое цифровой мультиметр (DMM)? — Определение и использование

Детали мультиметра

Мультиметр состоит из дисплея, кнопок, шкалы, которая позволяет нам перемещаться по различным шкалам и входным разъемам. Цифровые мультиметры имеют разные уровни отображаемых значений в зависимости от модели. Некоторые модели отображают значение до семи цифр.

Мультиметр Face

Категории

Мультиметры классифицируются в зависимости от того, для чего они используются.Есть несколько различных категорий мультиметров:

  • CAT I — для электронных устройств, которые не подключены напрямую к электросети здания
  • CAT II — для бытовой техники, компьютеров и телевизоров, подключенных к электросети здания
  • CAT III — для двигателей, систем освещения в больших зданиях и распределительных линий
  • CAT IV — для трехфазных подключений поставщиками электроэнергии

Из соображений безопасности следует соблюдать осторожность при использовании мультиметра правильной категории для работы.Мультиметры более высокой категории имеют высокоэнергетические предохранители, которые будут защищать устройства, подключенные к источникам высокого напряжения. Эти предохранители предотвращают попадание высокого напряжения на проверяемые устройства и их выгорание.

Функции

С помощью обычного мультиметра можно измерить:

  • Напряжение в цепях переменного (AC) и постоянного (DC) тока
  • Ток в цепях переменного (AC) и постоянного (DC) тока
  • Сопротивление всей цепи или отдельных компонентов цепи

Некоторые цифровые мультиметры могут измерять сопротивление до 50 Ом с одним миллиомом (0.001 Ом) разрешение. Другие могут использоваться для проверки диода или измерения усиления транзистора. Существуют даже мультиметры, которые могут записывать минимальные и максимальные значения и сохранять данные через беспроводной Интернет.

Специальные мультиметры используются для измерения:

  • Емкость конденсатора
  • Частота входящего сигнала
  • Температура
Цифровой мультиметр

Использует

Поскольку цифровые мультиметры имеют очень много различных функций, техники и электрики используют их для:

  • Устранение неисправностей электронных устройств и деталей
    • Испытательное напряжение и ток устройств
    • АЧХ усилителей
    • Проверка частотной характеристики линии передачи звука
  • Основные электрические испытания электросчетчиков
    • Проверка целостности
    • Проверка соединений или основной проводки
    • Отсутствие или наличие испытаний напряжением
    • Конденсатор проверок
  • Электротехническое обслуживание и устранение неисправностей бытовой техники
  • Обслуживание систем отопления, вентиляции и кондиционирования в жилых помещениях
    • Техническое обслуживание, установка, устранение неисправностей
    • Устранение проблем с датчиками пламени
  • Устранение промышленных неисправностей в суровых условиях
    • Автоматический мониторинг сигналов во времени
    • Обнаружение периодически возникающих проблем
    • Характеристика прибора
  • Измерительный выход на клеммах двигателя

Краткое содержание урока

Мультиметры — это инструменты, используемые для простого и точного измерения электрических свойств цепи или устройства.Существует два основных типа мультиметров: цифровые мультиметры и аналоговые мультиметры . Все цифровые мультиметры состоят из четырех основных частей: дисплея, шкалы, кнопок и входных разъемов. Мультиметры делятся на четыре группы: CAT I, CAT II, ​​CAT III и CAT IV. В зависимости от тестируемой схемы важно использовать соответствующую категорию.

Стандартный цифровой мультиметр используется для измерения напряжения, тока и сопротивления. Существуют специальные мультиметры с более сложными функциями измерения и хранения данных.Технические специалисты и электрики используют цифровые мультиметры для тестирования и поиска неисправностей устройств, а также машин промышленного размера.

Мультиметры | Instrumart

Мультиметры — это электрические тестеры, которые объединяют несколько измерительных функций в одном устройстве, что делает их важным инструментом для тестирования или поиска и устранения электрических проблем. в широком спектре промышленных и бытовых устройств, таких как электронное оборудование, средства управления двигателями, бытовые приборы, источники питания и системы электропроводки.Как и большинство других вещей, мультиметры разброс по цене и качеству. Мультиметры могут похвастаться тем, что от недорогих портативных измерителей, лучше всего подходящих для домашнего использования, до высокоточных настольных моделей, предназначенных для самых сложных испытаний. впечатляющий набор функций и возможностей, позволяющий легко найти тот, который соответствует любым потребностям и любому бюджету.

Мультиметры тесно связаны с токоизмерительными клещами, хотя служат для разных целей. Токоизмерительные клещи, каждый из которых может выполнять несколько электрических измерений, в основном предназначены для измерения тока. устройства с некоторой способностью к измерению напряжения, в то время как мультиметры являются приборами для измерения напряжения с некоторой способностью измерения тока.В хорошо укомплектованный набор инструментов для электротехников входят: как мультиметр, так и токоизмерительные клещи.

Технология мультиметра

Поскольку мультиметры могут измерять различные электрические параметры, их конструкция должна включать соответствующие датчики, выпрямители, переключатели и резисторы для каждой функции. В целом типов мультиметров, качество коммутационных элементов имеет решающее значение для стабильных и точных измерений. Стабильность резисторов является ограничивающим фактором для долговременной точности и точность инструмента.

Мультиметры бывают двух основных типов: аналоговые и цифровые. Основное различие между ними — это дисплей: аналоговый мультиметр использует стрелку для отображения значения, а цифровой мультиметр отобразит результаты в виде чисел на экране. У обоих устройств есть свои плюсы и минусы.

Аналоговое и цифровое

Ранние мультиметры все были аналоговыми, и, хотя цифровые мультиметры (или DDM) сейчас гораздо более распространены, аналоговые измерители все еще имеют свое место … и свои поклонники.

Аналоговые мультиметры используют движение измерителя Д’Арсонваля или Вестона, которое основывается на постоянном токе, проходящем через катушку и магнитный узел, для поворота иглы на шарнире. Количество тока прохождение через катушку определяет, насколько далеко будет качаться стрелка, обеспечивая пропорциональное измерение, а не только обнаружение. В зависимости от типа измерения (напряжение, сопротивление, тока) или диапазона, для включения измерения используются последовательные резисторы, шунтирующие резисторы, выпрямители или переключатели.

Поскольку аналоговые мультиметры используют стрелку, перемещающуюся по шкале, чтобы указать значение измерения, они предпочтительнее в некоторых ситуациях. При работе в неудобном месте или с цепью под напряжением Например, в стесненных условиях многим техническим специалистам легче увидеть иглу, не глядя прямо на нее. Отклик стрелки аналогового измерителя также лучше для мониторинга. быстро меняющееся значение.

Аналоговые измерители также имеют гораздо более низкий импеданс, чем цифровые мультиметры, обеспечивая более значительную нагрузку, чем их цифровые аналоги.Это может быть очень важно при измерении чего-либо. это разомкнутая цепь.

Цифровые мультиметры используют собственные наборы резисторов и усилителей, чтобы предложить гораздо более широкий диапазон измерений и функций. Современные цифровые мультиметры отличаются более высокой точностью, надежностью, более продвинутые функции и большая простота использования, чем аналоговые измерители, делают их более универсальным выбором для большинства приложений.

Характеристики мультиметра

Мультиметры часто доступны с рядом функций, которые упрощают получение точных показаний и обработку полученных данных.Конечно, более высокие конечные счетчики с большей вероятностью будут включать эти расширенные функции.

True RMS: Поскольку переменный ток меняет направление несколько раз в секунду, он представлен в виде синусоидальной волны. Поскольку амплитуда синусоидальной волны изменяется непрерывно в течение периода волны измерения тока могут незначительно отличаться в разные моменты времени. True-RMS (среднеквадратичное значение) преобразует сигналы переменного тока в сигналы постоянного тока эквивалентного значения для большей стабильности. и точные показания переменного тока.

Степень защиты IP: Степень защиты от проникновения классифицирует и оценивает степень защиты корпусов от проникновения влаги и посторонних предметов. Адекватно защищен инструменты подходят для использования в более широком диапазоне сред. Рейтинги NEMA — еще одна широко используемая система рейтингов корпусов.

Интерфейс ПК: Все чаще мультиметры включают в себя последовательные порты (интерфейсы ПК) в качестве средства для простой передачи данных со счетчика на компьютер, где выполняется дальнейший анализ или отчет. генерация может произойти.Общие интерфейсы включают Ethernet, USB, FireWire, RS-232, RS-485 или Bluetooth. Часто также доступно программное обеспечение, помогающее организовать данные после их передачи на компьютер.

Регистратор данных: Внутренняя память, способная хранить ряд измеренных значений для последующего вызова.

Бросок: Функция броска тока позволяет пользователям точно измерить сильные скачки тока, протекающие в двигателях во время запуска. Это измерение может иметь решающее значение при поиске и устранении неисправностей. такие проблемы, как ложные срабатывания устройств защиты от сверхтоков.

Дисплей с автоматическим выбором диапазона: Автоматический выбор диапазона единиц автоматически устанавливает правильный диапазон измерения, избавляя пользователей от необходимости настраивать положения переключателя при попытке установить зажим и сделайте замер.

Измерения мультиметра

Мультиметры предназначены для выполнения ряда функций. Почти все мультиметры будут включать измерения напряжения, сопротивления и тока. Более продвинутые модели также включают ряд дополнительных измерения, которые увеличивают универсальность вашего инструмента.

  • Переменный / постоянный ток: Ток, измеряемый в амперах, представляет собой протекание электрического заряда. Ток можно использовать для генерации тепла, а также для создания магнитных полей, которые широко используются в двигателях, индукторы и генераторы.
  • Напряжение переменного / постоянного тока: Напряжение, измеренное в вольтах, представляет собой разность электрических потенциалов единичного заряда, переносимого между двумя точками, или, проще говоря, сколько электроэнергии доставляется, если через цепь передается определенное количество электронов.Напряжение может представлять собой источник энергии или энергии, которая используется, сохраняется или теряется.
  • Сопротивление: Сопротивление, измеряемое в омах, — это сопротивление прохождению электрического тока через проводник. Сопротивление определяется материалом и формой дирижер.
  • Непрерывность: Непрерывность — это быстрый тест сопротивления «прошел / не прошел», который позволяет различать разомкнутую и замкнутую цепь. Как правило, проверка целостности издает звуковой сигнал, когда замкнутая цепь обнаруживается, что устраняет необходимость смотреть на глюкометр во время выполнения теста.
  • Емкость: Емкость, измеряемая в фарадах, — это способность объекта накапливать электрический заряд. Любой объект, который может быть электрически заряжен, обладает емкостью.
  • Частота: Частота, измеряемая в герцах, относится к скорости, с которой происходят колебания переменного тока в электрической сети. Обычно для 220-240 В переменного тока используется 50 Гц частота, тогда как 100-120 В переменного тока использует 60 Гц.
  • Коэффициент мощности: Коэффициент мощности — это расширенное измерение, определяемое как отношение реальной мощности, протекающей к нагрузке, к полной мощности в цепи.В электрической системе нагрузка с низким коэффициентом мощности потребляет больше тока, чем нагрузка с высоким коэффициентом мощности при том же количестве передаваемой полезной мощности.
  • Температура: Многие мультиметры принимают входные данные от датчиков температуры или термопар для контактных измерений температуры.

На что следует обратить внимание при выборе мультиметра:

  • Какие измерения и диапазоны необходимы?
  • Требуется ли защита счетчика от грязи или влаги (степень защиты IP или NEMA)?
  • Какое разрешение и точность требуются?
  • Какие аксессуары (щупы, щупы и т.

Добавить комментарий

Ваш адрес email не будет опубликован.
