Двойной выхлоп на Ваз 2114. Виды и способы установки

Согласитесь, автомобили, которые имеют сдвоенную систему выхлопа, всегда выглядят весьма презентабельно и могут свидетельствовать о спортивных качествах этого транспорта. Но что делать, если вы обладатель вполне стандартного, народного автомобиля марки ВАЗ? Ответ очевиден – установить двойной выхлоп на ваз 2114.

Сегодня мы разберем все за и против, и непосредственно затронем сам процесс замены.

Нужна ли система двойного выхлопа

Прежде чем ответить на этот вопрос, обратимся к истории, разберемся, что к чему.

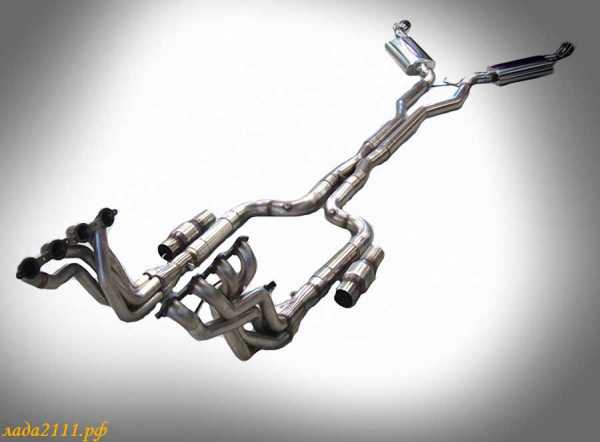

Итак, необходимость установки двух выпускных коллекторов появилась со времен изобретения V-образных двигателей, у которых цилиндры расположены под углом. В результате получается, по одному выпускному коллектору на каждую сторону (линию) цилиндров.  В остальных случаях (с рядным расположением), труба для отвода выхлопных газов устанавливается одна.
Немного иначе обстоит дело, когда автолюбители для создания декоративных, визуальных улучшений, делают из одинарного выпуска разветвленный. При этом создается впечатление, что двигатель имеет систему двойного выхлопа.

Иными словами, тюнинг выхлопной системы придает вашему автомобилю только внешние изменения и не затрагивает работу мотора.

Вывод:

  1. С технологической, конструктивной точки зрения в установке необходимости нет.
  2. С позиции тюнинга это отличное, безопасное и недорогое решение.

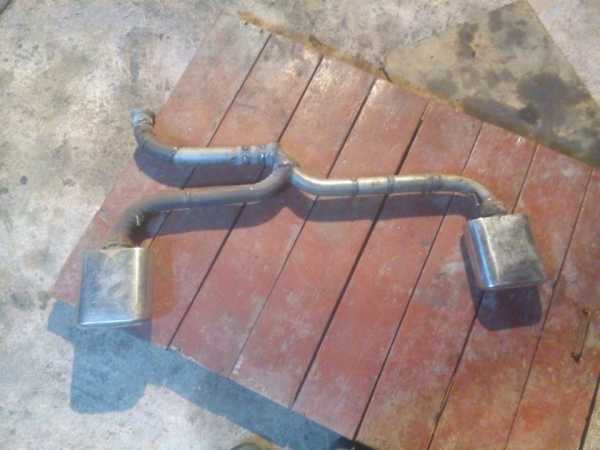

Как сделать двойной выхлоп на Ваз 2114

Если вы решили провести тюнинг вашего железного коня, то можете столкнуться со следующими вопросами:

  • каким образом закрепить дополнительную трубу;
  • как правильно распределить выхлоп;
  • как провести работы правильно.

Следует знать, что существует несколько наиболее популярных способов изготовления двойного выхлопа.
1.       Путем сварки дополнительной трубы к основной.
2.       При помощи присоединения дополнительного вывода непосредственно к основному резонатору.

Этапы работ:

  1. Первым делом необходимо снять основной глушитель с автомобиля.
  2. Далее необходимо принять решение о том, какую конструктивную возможность выбрать. Мы с вами будем раздваивать выхлоп, так как при такой конструкции газы будут распределяться равномерно как при работе двигателя на холостых оборотах, так и при повышенных оборотах. Разветвление будем выполнять на отрезке трубы после резонатора, ближе к наружному выводу газов.
  3. После подготовительных работ необходимо взять заготовку необходимого диаметра. При этом смотрите, чтобы металлическое изделие не содержало ржавчину или механических повреждений. Произведите необходимые замеры (чтобы трубу в дальнейшем можно было максимально точно позиционировать на лонжероне). При помощи сварочного аппарата приварите заготовку к основному выводу. В процессе работ не допускайте перекосов, для этого производите замеры при помощи уровня, ориентируясь при этом на положение заводского элемента. Если возникнут перекосы, равномерно дым выходить не будет.
  4. После проведения сварочных работ, получившуюся конструкцию необходимо закрепить под днищем автомобиля. Крепить лучше всего к лонжерону. Для этого в районе присоединения нужно просверлить два технических отверстия.  Для непосредственного закрепления отлично подойдут стандартные элементы (металлическая скоба, резиновая подушка, металлическое кольцо).
  5. Произведите оставшиеся соединения и сварные работы.
  6. Запустите двигатель и протестируйте работу выхлопа. Обратите внимание на герметичность получившейся конструкции.

В итоге, самостоятельное производство двойного выхлопа на ваз 2114 своими руками, сэкономит вам приличную сумму денег.

ladaservice.info

тюнинг выхлопной системы автомобиля | Энциклопедия тюнинга и доработок ВАЗ 2110, ВАЗ 2112



Глушитель автомобиля с течением времени приходит в негодность, из-за чего в процессе эксплуатации появляются дополнительные шумы. Решить проблему можно только заменой глушителя на новый, а Вы знаете, как это сделать?


Наконец то я переварил свой глушитель! От самого паука, до самой насадки, все сделано собственными продуманными руками. Всем переваривал кучу всего, а сам "как сапожник без сапог". Итак, буду короток и по делу описывать, как переделать выхлопную систему самому.



Если Вы почувствовали запах выхлопных газов в салоне автомобиля, то не стоит затягивать с решением этой проблемы, ведь речь идет о Вашем здоровье и здоровье Ваших пассажиров. Давайте разберем, почему такое происходит.



Загрязнение воздуха выхлопными газами наносит существенный вред окружающей среде и здоровью человека. Именно продукты окисления и сгорания бензина и дизельного топлива составляют значительную долю сконцентрированных в атмосфере канцерогенных и токсических веществ. В закрытых же пространствах выхлопные газы могут стать причиной серьезных отравлений, в том числе с летальным исходом.

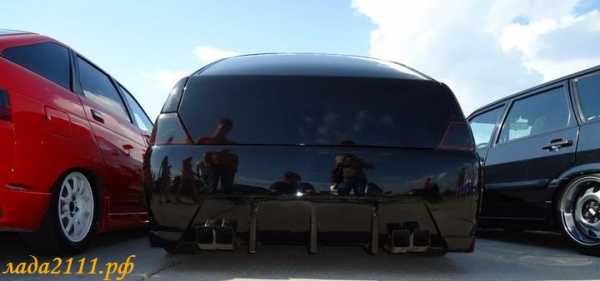

Многие автолюбители наверное замечали, что у мощных автомобилей двойная выхлопная труба. Не секрет, что такой тюнинг можно сделать и на простых автомобилях повседневного пользования с меньшим количеством лошадей под капотом. А Вы знаете, как установить двойной выхлоп на ВАЗ самостоятельно?



Русские автомобили не могут похвастаться тихой системой выпуска, вибрации и шум сопровождают владельцев на протяжении всей эксплуатации. Но есть ряд способов доработать выхлопную систему ВАЗ, например,

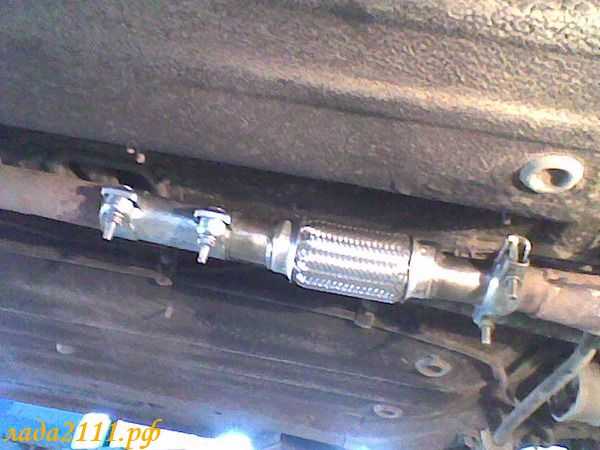

установить гофру в систему выхлопа
.


Тюнинг выпускной системы автомобиля - большая глава, которая включает в себя комплекс мероприятий. Если к этому вопросу подойти с головой, то такой тюнинг существенно улучшает характеристики автомобиля. Одним из главных моментов в таких доработках является замена выпускного коллектора на Паук 4-2-1.


Глушитель - устройство для снижения шума от выходящих в атмосферу газов. С течением времени он приходит в негодность (перегорает) и начинает греметь. Перед тем, как выбрать глушитель ВАЗ, ознакомьтесь с основными моментами на которые стоит обратить внимание при покупке.


Лямбда-зонд, он же датчик кислорода, позволяет оценивать количество оставшегося свободного кислорода в выхлопных газах. Его показания позволяют ЭБУ корректировать состав смеси. Неисправности датчика кислорода могут вызвать неправильную работу двигателя. Перед тем, как его заменить попробуйте восстановить датчик кислорода своими руками.


Большинство автолюбителей стараются сделать свой автомобиль более комфортным, тихим, а другая группа людей (в основном юного возраста) наоборот, думают, как сделать громкий выхлоп. Не важно, позволяет он привлечь внимание противоположного пола или отпугивает пешеходов, но желание сделать прямоток самостоятельно у них в крови.


На любом форуме, который в какой то степени связан с автомобилями, есть множество тем, которые обсуждают установку прямотока, паука и других элементов выхлопной системы. Вечные споры о мнимой или реальной прибавке лошадиных сил из-за тюнинга выхлопной системы растягиваются на десятки страниц. А где правда ?


Наверняка Вы не раз видели, как на специализированных шоу у гоночного автомобиля вырывался огонь из глушителя. Такой эффект называется "язык дракона". Выброс пламени из выхлопной трубы интуитивно дает представление о том, что тюнинговый автомобиль имеет огромную мощность. Попробуем разобраться за счет чего достигается такой эффект и можно ли сделать огонь из выхлопной трубы на ВАЗ.


Диско, диско, партизаны. Именно такую ассоциацию у меня вызывает весь внешний световой тюнинг автомобиля. Машина становится похожа на новогоднюю ёлку, но это не останавливает молодых парней. А все потому что вся эта разноцветная гирлянда вызывает интерес и главное внимание противоположного пола. Поговорим об установке светодиодов в насадку глушителя
.


xn--2111-43da1a8c.xn--p1ai

Выхлопная система ВАЗ 2114: конструкция, назначение, неисправности

Каждая система автомобиля, независимо от сферы ее использования, имеет важное значение для работоспособности транспортного средства. Выхлопная система ВАЗ 2114, несмотря на кажущуюся второстепенность по сравнению с двигателем, оказывает свое влияние на эффективность работы всей системы сжигания топлива. Любой специалист скажет, что хорошая проходимость системы вывода отработанных газов — это залог «здоровья» автомобильного двигателя.

И, напротив, любая преграда на пути продуктов, получающихся при сгорании топлива в цилиндрах мотора, может существенно снизить его мощность и даже застопорить работу автомобиля. По этой причине знание особенностей выхлопной системы ВАЗ 2114 является важной составляющей безупречной эксплуатации автомобиля.

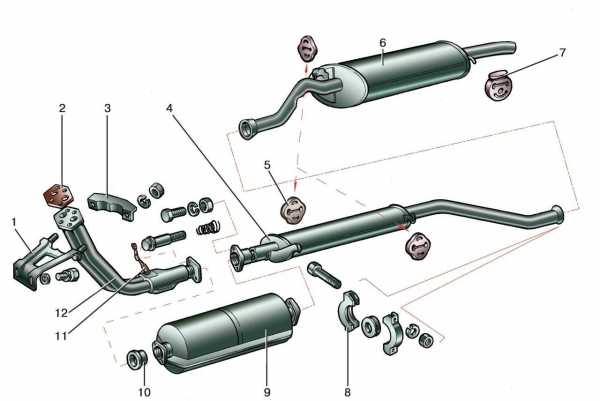

Устройство выхлопной системы: 1 — кронштейн для крепления приемной трубы; 2 — прокладка; 3 — прижимное приспособление для кронштейна; 4 — дополнительный глушитель; 5,7 — «подушки» для подвески глушителя; 6 — главный глушитель; 8 — хомут, соединяющий трубы глушителей; 9 — нейтрализующее приспособление; 10 — кольцо уплотнения шарниров; 11 — датчик, контролирующий концентрацию кислорода в выбросах; 12 — приемная труба для глушителей.


Вернуться к оглавлению

Конструкция и назначение системы выпуска отработанных газов

Газовыпускная система ВАЗ 2114 состоит из различных функциональных частей. Складываясь в одну цельную цепочку, она способствует нормальной работе автомобиля. Система регулирует выброс в окружающую атмосферу вредных химических веществ, концентрирующихся в выхлопных газах. Схематично указанная система выглядит таким образом, как показано на рис. 1. Выхлопная система рассматриваемой модели автомобиля включает в себя следующие основные функциональные компоненты.

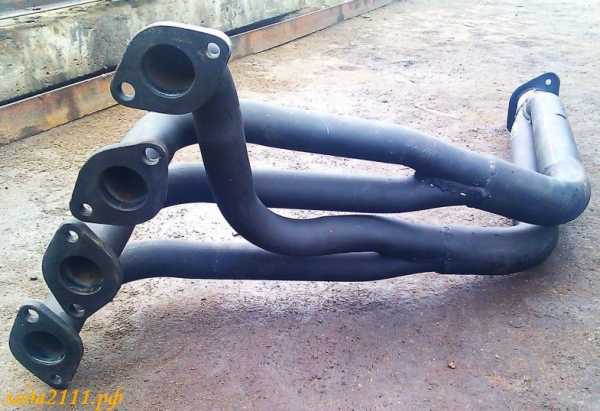

  1. Коллектор выхлопа ВАЗ 2114. Служит для сведения газовых потоков, исходящих из каждого цилиндра, в одну общую трубу. Чтобы выдержать повышенную динамическую нагрузку, коллектор оборудуется максимально жестким и прочным креплением.

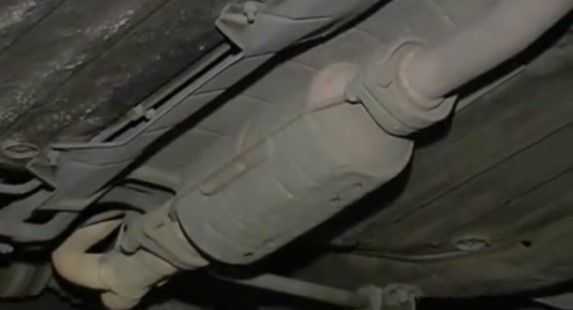

  2. Катализатор. Этот компонент системы существенно понижает уровень токсичности газов выхлопа. Для этого высокотоксичные выбросы с помощью химической реакции преобразуются в менее ядовитые газовые примеси.
  3. Труба приемная. Предназначена для соединения коллектора выхлопа ВАЗ 2114 и катализатора.
  4. Резонатор. Посредством встроенных в корпус нескольких «акустических зеркал» уменьшает уровень шумов, возникающих при сильном выхлопе.

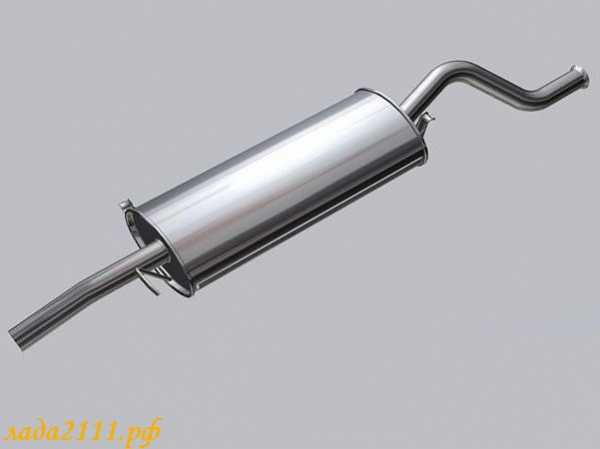

  5. Глушители. Еще больше, чем резонатор, усиливают шумопоглощение всей системы выхлопа ВАЗ 2114.
  6. Гофра. Благодаря своей эластичной структуре подавляет вибрацию, передаваемую от мотора к выхлопной системе.

Вернуться к оглавлению

Виды автомобильных глушителей

Современные автомобильные глушители в большинстве своем подразделяются на 3 вида — из нержавейки, алюминированной стали и прямоточные (спортивные). Глушитель на ВАЗ, изготовленный из особо прочной нержавеющей стали, является одним из наиболее распространенных типов.

Такую большую популярность среди автомобилистов он завоевал благодаря простоте материала, из которого производится, и, соответственно, относительной дешевизне самого устройства. Указанная разновидность глушителей представляется практически универсальной, так как подходит и ко многим другим маркам автомобилей. Причем везде, где бы ни стояли глушители из нержавейки, они эффективно выполняют свои функции.

Приспособления, изготовленные из алюминированной стали, имеют более высокую стоимость. Тем не менее их устанавливать часто выгоднее, чем более дешевые аналоги, так как срок их гарантированной эксплуатации больше на 7-10 лет. Однако из-за своей высокой стоимости алюминированные глушители, как правило, изготавливаются по индивидуальным заказам.

Спортивный (прямоточный) глушитель ВАЗ 2114 применяется в основном при технической доработке автомобиля с целью придания ему дополнительных скоростных характеристик. Такое устройство, также изготовляемое из нержавеющей стали, используется на автомашинах для спортивных (гоночных) целей.


Вернуться к оглавлению

Неисправности выпускной системы и их устранение

Из-за усиленного воздействия давления и очень высоких температур вследствие интенсивного сгорания топлива глушитель довольно часто выходит из строя. На уровне работоспособности отдельных элементов и всей системы выпуска отработанных газов ВАЗ 2114 в значительной степени сказываются следующие неблагоприятные технологические факторы:
  • быстрый нагрев до очень высоких температур и возможный перегрев выхлопной системы;
  • частые резкие колебания температурного режима — от нагрева до стремительного охлаждения;
  • перманентная вибрация во время работы двигателя;
  • частые удары и механические повреждения глушителя ВАЗ;
  • частые загрязнения;
  • царапины и сколы, наносимые мелкими твердыми частицами дорожного покрытия;
  • развитие внутренней и внешней коррозии;
  • недостаток средств, эффективно защищающих металлические поверхности выпускной системы ВАЗ 2114.

Все указанные факторы в той или иной степени влияют на невредимость и работоспособность выхлопного узла. Если целостность в каком-либо месте нарушена, в образовавшийся разлом или свищ немедленно устремляется газовый поток. За счет своей скорости и давления он быстро расширяет аварийное отверстие. И тогда неисправность дает о себе знать — система начинает громко «рычать» и хлопать, в неположенной точке выходят отработанные газы, стучит глушитель. В таких условиях эксплуатировать автомобиль становится практически невозможно.

Следует иметь в виду, что помимо громких и резких хлопков, дефекты системы выхлопа ВАЗ 2114 могут повлиять и на режим работы самого двигателя. Поэтому в некоторых случаях придется провести ремонт элементов системы, благодаря которому можно временно обойтись без полной замены всего узла.

Диагностика поломок, предваряющая восстановительные операции, облегчается тем, что обычно возникновение дефектов сопровождается неприятным сильным скрежетом и ревом под автомобильным днищем. Владельцу машины остается внимательно исследовать всю цепочку и определить место и характер неисправности. Чаще всего поломки возникают в следующих компонентах.

    1. Лямбда-зонд. Представляет собой электронный датчик, анализирующий состав выбрасываемых газов с целью обеспечения оптимального сгорания автомобильного топлива. Как правило, после 100 тыс. км пробега машины металлические анализаторы, входящие в состав датчика, теряют свои рабочие свойства. Обычно в этом случае отработавший свое лямбда-зонд не ремонтируется, а меняется на новый.
  1. Гофра. Ее эластичный шланг, принимая на себя вибрацию двигателя, со временем от подобных механических колебаний растягивается, что негативно сказывается на смягчении тряски. При выходе из строя старую гофру просто меняют на новую.
  2. Резонатор. Этот элемент системы выхлопа ВАЗ 2114 под воздействием высоких температур сгорания топлива может периодически прогорать. Чаще всего это является результатом использования изделия из некачественной тонкой нержавеющей стали. Наилучшим способом устранить проблему можно путем замены прогоревшего элемента на новый. Однако в качестве временной меры возможна и заварка места прогара специальным электродом.
  3. Соединительные прокладки. Признаком их выхода из строя является появление при работающем моторе сильной вибрации в районе выхлопной системы. Чтобы устранить громкое дребезжание, чаще всего достаточно просто заменить прокладки.

Вернуться к оглавлению

Диагностика и замена

Система выпуска отработанных газов ВАЗ 2114 сигнализирует о проблемах посторонним шумом. Если стучит глушитель, значит, в нем, скорее всего, образовалась трещина. Стоит отметить, что громкость шумов напрямую зависит от оборотов двигателя и нагрузки на него. Подобная неисправность устраняется либо заменой испорченной детали, либо при помощи сварки. Специалисты рекомендуют первый вариант.

Замена глушителя начинается с тщательного выбора нового комплекта системы выпуска. Настоятельно рекомендуется использовать только оригинальные образцы с завода-изготовителя. В противном случае, если по какой-то причине был выбран глушитель на ВАЗ другой конструкции, отличной от оригинала, автовладельцу придется повторно регулировать систему питания.

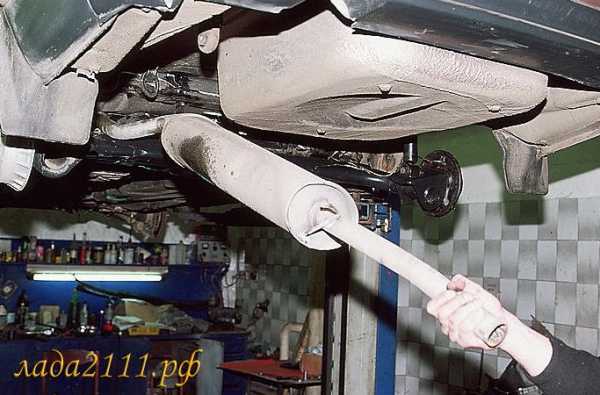

После того как глушитель ВАЗ 2114 был приобретен, автомобиль необходимо установить на смотровую яму (эстакаду). Болты, соединяющие обжимную муфту, следует смочить специальной технологической жидкостью типа WD. Если ее под рукой не оказалось, можно использовать моторное масло или тормозную жидкость.

Это даст возможность устранить закоксованность резьбовых соединений и относительно легко, с помощью гаечных ключей, демонтировать глушитель ВАЗ. Затем необходимо снять обжимную муфту и уплотнительное кольцо. После этого останется только снять глушитель со специальных резиновых подушек и извлечь его из системы.

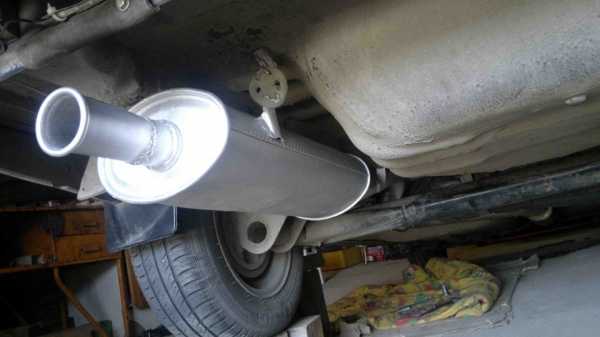

Монтаж и крепление нового элемента взамен старого выполняются в обратном порядке. После окончания всей операции следует включить двигатель автомобиля и проверить, стучит глушитель или нет.


Вернуться к оглавлению

Тюнинг выхлопной системы

В настоящее время многие автомобилисты, которые предпочитают использовать тюнинг для улучшения технических характеристик своих машин, активно интересуются установкой прямоточных систем выхлопа ВАЗ 2114. Благодаря применению подобной опции можно заметно нарастить мощность силового агрегата автомобиля. Монтаж прямотока представляет собой отдельный элемент форсирования автомобильного двигателя.

В основе прямоточного процесса лежит ускорение выхода отработанных газов из выхлопных труб при отсутствии сколько-нибудь существенного сопротивления их движению. Создавая разрежение в выхлопной системе, газы еще сильнее вытягивают новые порции выхлопов из камеры сгорания двигателя, что, в свою очередь, ведет к ускоренному поступлению в цилиндры нового топлива.

За счет такого увеличения скорости процесса происходит наращивание мощности силовой установки. При этом прямоточный автомобильный глушитель создает такое сопротивление, которое всего на 10% больше соответствующего показателя выхлопного узла, совсем не имеющего глушителя.

Для сравнения: аналогичный показатель сопротивления в стандартном обратнопоточном глушителе достигает 70%. Благодаря оснащению системы выхлопа ВАЗ 2114 специальным прямоточным глушителем можно повысить мощность мотора на 5-7%. Причем это достигается даже без изменения конструкции топливной системы, на что нужны немалые деньги.

Следует иметь в виду, что дополнительная реконструкция выпускной системы не терпит легкомысленного к себе отношения. Если и решаться на тюнинг своими руками, то только при наличии соответствующих навыков и практического опыта. Если ничего этого нет, лучше обратиться за помощью к специалистам.

Выхлопная система, несмотря на свою относительную простоту и на первый взгляд функциональную второстепенность, представляет собой важное звено в работе автомобиля. Без нее эффективная и безопасная эксплуатация машины фактически невозможна.

expertvaz.ru

Двойной выхлоп ВАЗ 2110 (установка и особенности)


Многие автолюбители наверное замечали, что у мощных автомобилей двойная выхлопная труба. Не секрет, что такой тюнинг можно сделать и на простых автомобилях повседневного пользования с меньшим количеством лошадей под капотом. А Вы знаете, как установить двойной выхлоп на ВАЗ самостоятельно?

Две выхлопных трубы на ВАЗ, особенности и изготовление

Итак, если Вы решили сделать два выхлопа на своем автомобиле, то наверняка у Вас появилось ряд вопросов, например, как лучше разместить и закрепить раздвоенную выхлопную систему, ну и сделать так, чтобы дым из обоих труб выходил равномерно. Опираясь на опыт тех, кто уже сделал подобный тюнинг своими руками можно сказать, что для "десятки" есть как минимум два способа:

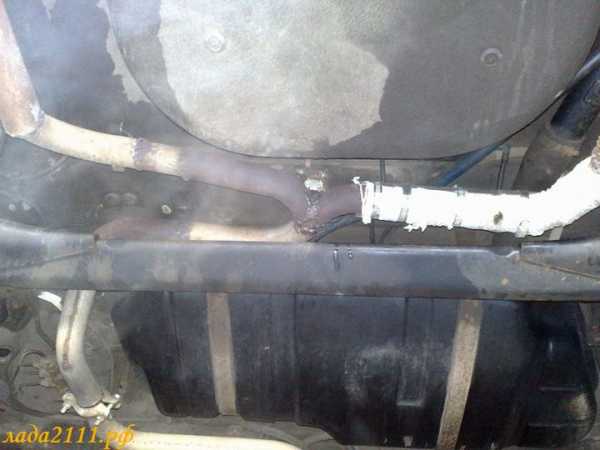

Вариант №1. Состоит в том, что раздвоение происходит под задней балкой автомобиля по следующей схеме:

То есть две трубы расходятся под разным углом. В результате, на холостых оборотах дым их обоих труб выходит одинаково, а на более высоких оборотах одна труба "дымила" заметно больше другой.

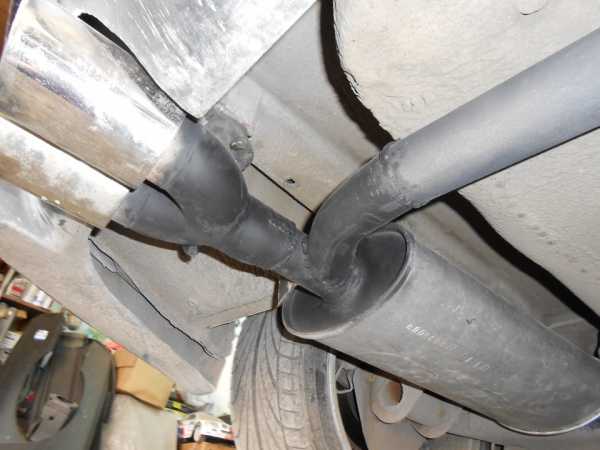

Вариант №2. Если сделать раздвоение выхлопной системы в месте соединения под балкой под одинаковым углом, тогда дым будет выходить одинаково на любых оборотах двигателя.

Т.к. часть выхлопной системы проходит рядом с топливной, необходимо теплоизолировать, обмотав трубу асбестом. Крепления со стороны одной трубы остаются штатными, а с другой - изготавливаются самостоятельно (высверливается отверстие в кузове, либо приваривается крюк к днищу).
Сам процесс изготовления раздвоенной выхлопной системы описывать не будем, он в точности напоминает изготовление прямотока (сварка, подгонка, болгарка).

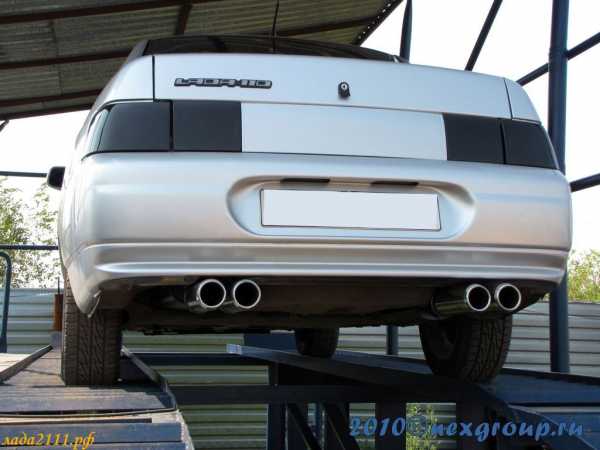

Установка раздвоенного выхлопа на ВАЗ десятого семейства

В интернет-магазинах (раздел "тюнинг") есть уже готовые комплекты двойных выхлопных систем на ВАЗ и иномарки. Для примера рассмотрим установку глушителя серии "Форсаж" торговой марки NeX (с 4-мя хромированными насадками ? 83 мм) на автомобиль ВАЗ 2110.

Потребуется из материалов: стандартные крепёжные элементы выпускной системы переднеприводных а/м ВАЗ (2 хомута (ВАЗ 2108) в сборе (хомут и металлическое кольцо), 2 подушки глушителя, специальный кронштейн (металлический держатель-скоба).


Потребуется из инструментов: ключ "на 13", дрель, сверло 1,5 мм, крестовая отвёртка, 2 самореза 4 мм.

Процесс установки:
Снять оригинальный основной глушитель. Повешать основную (правую) часть глушителя нового глушителя с одной стороны - на штатные подушки (бублики), с другой - его входную трубу (гусак) пока некрепко(!) соединяем с резонатором уплотнительным кольцом и хомутом.

  1. Приложить левую часть глушителя (отвод) к соединительному патрубку основной части и исходя из расположения крепёжного прутка, замерить место размещения скобы-держателя.

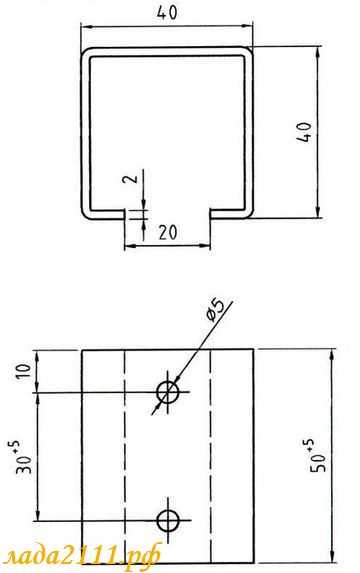

  2. Сделать два отверстия в лонжероне по 1,5мм.. Закрепить скобу-держатель с помощью саморезов.
  3. Надёжно установить левую часть основного глушителя. Для этого, с одной стороны - вдеть подушку глушителя в скобу-держатель, а затем в неё крепёжный пруток отвода основного глушителя.
  4. С другой стороны - развальцованные концы труб частей глушителя через уплотнительное кольцо хомутом ( не туго).

Сопоставляем и при необходимости исправляем симметрию насадок по высоте. При слабом затягивание двух (между основным глушителей и резонатором и основной частью глушителя и отводом) соединений хомутами возможен допуск поднятия/понижения насадок до 20мм. Туго затягиваем хомуты соединений.
Таким образом, на установку двойного глушителя потребовалось около 1 часа.

На первый взгляд может показаться, что на данном автомобиле не стандартный задний бампер (нет штатной выемки под выхлопную трубу), но на самом деле она просто заклеена скотчем, как временное решение:

По утверждениям производителя, выхлоп из обоих труб одинаковый.

Для ВАЗ 2112 есть аналогичный глушитель этой же фирмы, просто с другим артикулом. Установка выполняется аналогично, ничего дорабатывать не нужно.
Для ВАЗ 2111 установить глушитель, который показан в фотоотчете можно (возможно придется доработать металлический держатель-скобу), но насадки глушителя будут на 40мм. под бампером автомобиля, что будет не эстетично.

Кстати, выхлопная система имеет сложную конструкцию, которая позволяет увеличить мощность автомобиля, только при правильном подходе.

Нужен ли двойной выхлоп ВАЗ?


Источник фото:

Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Выхлопная система ВАЗ 2110:тюнинг и ремонт своими руками (фото)

Любой автомобиль ВАЗ 2110 оснащается системой вывода отработанных газов, без нее не возможна эксплуатация транспорта. Выводящее устройство представляет собой сложный узел, состоящий из множества взаимодействующих между собой деталей.

Оно предназначено для безопасного, эффективного вывода отработанных газовых продуктов, их охлаждения и устранения шума. Устройство выхлопа на всех отечественных машинах очень схоже, но нюансы имеет каждый экземпляр.

Состав выводящего узла

Выхлопная система для автомобиля ВАЗ 2110 состоит из следующих элементов:

  • Коллектора выпускного типа;
  • Лямбда-зонда;
  • Трубы приемного типа;
  • Нейтрализатора;
  • Двух глушителей: основного типа и дополнительного.

Не все компоненты выхлопа разбираются, некоторые детали, такие как нейтрализатор, а также оба глушителя, их замена производится целиком.

Система выпуска отработавших газов ВАЗ 2110

Описание отдельных составляющих

Чтобы стало понятнее устройство такого элемента, как отводящая система необходимо дать подробную характеристику всем составляющим:

  • Нейтрализатор. Узел, предназначенный для эффективного очищения, подавления количества выбросов вредных веществ в окружающую среду. Автомобиль вырабатывает при движении такие вещества, как не сгорающие углеводороды, оксидные соединения азота и углерода. Именно на их устранение направлена работа этой системы. Сама конструкция представляет собой соединение двух компонентов керамического типа. Поверхность этих узлов покрывается специальными катализаторами дожига, к которым относятся родий, палладий и платина. Эти вещества позволяют очищать отработанные газы, выбрасываемые в окружающую среду почти на 100%;
  • Лямбда-зонд. Представляет собой специальный датчик, задачей которого является контроль за составом и количеством топлива, которое поступает в двигатель. Тем самым лямбда-зонд контролирует очиститель. Если работа лямбда-зонда будет осуществляться некачественно, то все выводящее объединение быстро придет негодность, после чего ее придется заменить;
  • Труба приемная. Предназначена для принудительного вывода отработанных газов из цилиндров агрегата силового характера. Труба выполняется из нержавеющей стали, а ее крепление к коллектору осуществляется с помощью специальных шпилек, которых всего четыре. Шпильки гарантируют надежное крепление двух выводящих труб и элемента. Для того чтобы объединить приемную трубу и нейтрализатор, а также дополнительный глушитель, используются шарнирные крепежи;
  • Выпускной коллектор. Компонент, который отливают их чистого чугуна. Коллектор крепится при помощи четырех шпилек в приемной трубе. Между коллектором и головками цилиндров устанавливаются термостойкие прокладки, армированные металлом.
  • Глушители. Необходимы для эффективного подавления скорости отработки сгоревших газов. Это необходимо для того чтобы существенно снизить уровень шума в таком виде транспорта, как ВАЗ 2110. Устройство распределения в этой части узла осуществляется следующим образом: за дополнительным идет основной. Между собой эти два компонента соединяются хомутами и уплотнительными кольцами сверху покрыты специальным кожухом.

Замена глушителя на ВАЗ 2108/2109 предусматривает свои нюансы, ознакомиться с которыми можно здесь: https://vazweb.ru/desyatka/vyhlop/zamena-glushitelya-vaz-2109.html

Нюансы эксплуатации

Следует привести некоторые моменты, которые необходимо учитывать при эксплуатации системы ВАЗ 2110:

  • Автомобиль, ни при каких обстоятельствах нельзя заправлять этилированным топливом, так как это приведет к порче.  Он очень чувствителен к свинцовым соединениям;
  • При эксплуатации автомобиля ВАЗ 2110 также надо следить за исправной, четкой работой зажигания, так как его некачественная работа приводит к выводу из рабочего состояния нейтрализующей детали. Топливо, которое не сгорает при пропуске искры во время зажигания, попадает в нейтрализатор, а там догорает. По этой причине быстро приходит в негодность керамическое покрытие компонента;
  • Частые нарушения в работе рано или поздно приведут к полной или частичной закупорке выводной системы, в свою очередь к выводу из строя двигателя и потребуется его ремонт или замена.

Быстро и просто отремонтировать глушитель на автомобилях ВАЗ 2106/2107 поможет данный материал: https://vazweb.ru/desyatka/vyhlop/zamena-glushitelya-vaz-2107.html

Исправление неполадок

Работа машины всегда сопряжена с возникновением неисправностей в деталях и механизмах. Если какие-то детали приходят в негодность, то требуется их замена или ремонт своими руками.

Чтобы произвести замену дополнительного глушителя в выводящем узле следует:

  • открутить два болта, которые крепят хомут, для этого нужен ключ на 13;
  • снять сам хомут;
  • снять кольцо;
  • отсоединить подушки дополнительной подвески;
  • снять агрегат.

После этого производится замена, он монтируется на место в обратном порядке. Это основные ремонтные действия по устранению неисправностей.

Доработка глушителя

Кроме замены стандартных неисправных компонентов, на такие-же, но только новые, можно сделать доработку отдельных узлов выхлопной системы, или произвести тюнинг всего узла целиком.

Диагностика и ремонт глушителя на ВАЗ 2114/2115 подробно изучены в данном материале: https://vazweb.ru/desyatka/vyhlop/zamena-glushitelya-vaz-2114.html

Оцените статью: Поделитесь с друзьями!

vazweb.ru

изготовление и сборка своими руками

Популярность прямоточных глушителей у владельцев российских автомобилей вполне понятна. Нехватка лошадиных сил под капотом вкупе с желанием автомобилиста сделать из Самары «болид» породили множество ухищрений для увеличения мощности авто и появления благородно-спортивного звука выхлопа. Для этого можно приобрести готовый прямоток на ВАЗ 2114 от Prosport или Stinger. А можно собрать его на базе обычного глушителя своими руками.

Немного теории

Схема работы глушителя

Тюнинг выхлопной системы – одна из главных составляющих спортивной доработки автомобилей ВАЗ. При стандартной выхлопной системе двигатель не реализует весь свой потенциал. Дело в конструкции выхлопа. Внутренняя часть глушителя выполнена в виде нескольких трубок, которые рассеивают поток выхлопных газов.

Некоторая часть мощности теряется на «банке» глушителя. Переделка глушителя на прямоток позволяет немного сократить потери.

Наилучший результат получается в комплексе с другими мерами: удалением катализатора и чип-тюнингом, оптимизирующим работу лямбда-зонда под новую выхлопную систему. Внесение изменений в конструкцию выхлопа изменяет количество кислорода в отходящих газах. При стандартных настройках компьютера впрыск будет работать неправильно.

Устройство прямоточного глушителя

Само название говорит, что рассеивающий комплекс труб заменяется одной. Выхлопные газы беспрепятственно выходят наружу, добавляя двигателю мощности. Возникает вопрос: почему бы не убрать глушитель совсем и не врезать вместо него трубу подходящего диаметра?

Ответ прост. Глушитель обязан выполнять две функции:

  • уменьшить шум выхлопа
  • снизить температуру выхлопных газов.

Рык мотора свыше 95 дБ запрещен ПДД. Авто гарантированно привлечет повышенное внимание сотрудников полиции.

Кроме того, сильный перегрев выхлопной трубы ведет к ее прогару. Вместе с ней сильнее нагреваются прилегающие части кузова. Металл заднего лонжерона и днища багажника теряет свойства и начинает гнить.

Чтобы избежать неприятностей, прямоток следует собирать по одной из зарекомендовавших себя схем.

Сборка прямотока в корпусе старого глушителя

Если по тем или иным причинам не устраивает вариант покупки готового прямоточного глушителя, возможны два варианта его создания своими руками:

  • сборка в корпусе старого глушителя;
  • постройка новой детали.

Первый вариант проще и дешевле. Для его осуществления достаточно относительно прямых рук и сварочного инвертора. Преимущество этого способа – минимальное влияние на настройки компьютера по датчику кислорода и незначительное (при правильной сборке) изменение шумности двигателя. Звук станет более басовитым на оборотах, не более.

Готовый самодельный прямоток

Алгоритм работы:

  1. Снять старый глушитель, вырезать в корпусе окно во всю длину.
  2. Удалить содержимое и выходную трубу.
  3. Изготовить и вварить в глушитель «флейту» из перфотрубы или обычной трубы, в которой болгаркой сделаны надрезы или дрелью высверлены отверстия. Такая конструкция рассеивает поток газов, уменьшает шум и температуру выхлопа.
  4. Вварить выпускную трубу. Для эстетики можно использовать одинарную или двойную хромированную трубу. Часть, которая находится внутри глушителя, перфорировать дрелью.
  5. Набить глушитель желательно минеральной ватой. Также можно использовать асбестовое полотно, стекловату или другой термоустойчивый материал.
  6. Заварить окно в корпусе.

Чтобы минимизировать унос наполнителя через отверстия в перфотрубе, ее можно предварительно обмотать металлической сеткой.

Сборка нового прямоточного глушителя

Этот способ предпочтительнее для любителей азартного спортивного звука выхлопа. От старого глушителя желательно отрезать и приварить к новому изогнутую часть вводной трубы. Гнуть таким образом новую – трудоемкий и времязатратный процесс.

Остальной процесс:

  1. К перфорированной трубе с обеих сторон приварить фланцы.

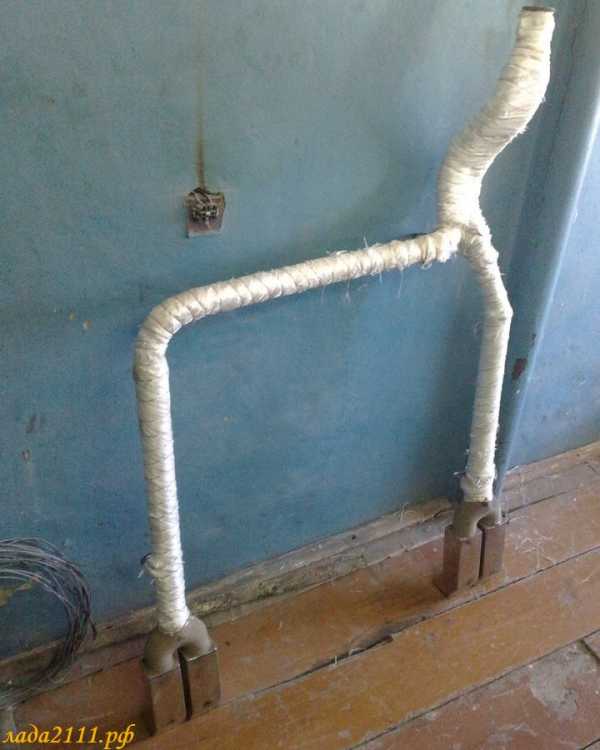

  2. Обмотать трубу стальной сеткой или термоустойчивой тканью.
  3. Подобрать стальную трубу диаметром, приблизительно равную фланцам, надеть на конструкцию, одновременно заполняя внутреннее пространство минватой или аналогичным по свойствам материалом.
  4. Заварить стыки трубы с фланцами.

У создания нового прямотока своими руками есть существенный минус. Непрофессионалу сделать эстетичную конструкцию из хромированных труб не под силу: она требует навыков и специального сварочного оборудования (как минимум, полуавтомата, желательно, установки для аргонной сварки). Кроме того, под новый глушитель нужно предусмотреть крепления – а это дополнительная работа.

Еще одна проблема – выбор трубы для нового корпуса. Тонкостенный черный металл может быстро прогореть, а толстостенная труба (4-5 мм) сильно утяжеляет конструкцию. Стандартных резиновых подвесов надолго хватать не будет. Оптимальный выбор – золотая середина.

Если Вы решили сделать прямоточный глушитель своими руками, лучше остановиться на его сборке в старом корпусе. Это быстрее, практичнее и требует меньше навыков и оборудования.

Чего стоит ожидать от прямоточного глушителя:

  • небольшого увеличения мощности двигателя (при существенной доработке выхлопной системы)
  • улучшению звучания выхлопа на оборотах.

И чего не стоит:

  • разгона 0-100 за 8-9 секунд.

Тюнинг выхлопной системы ВАЗ 2114 только освобождает 5-6 «задержавшихся в стойлах» лошадей. На разгоне и, тем более, максимальной скорости автомобиля он отражается незначительно.

nadomkrat.ru

Выхлопная система на ВАЗ 2109: замена компонентов своими руками, диагностика неисправности (Видео)

Содержание:

  1. Особенности конструкции
  2. Способы ремонта

Выхлопная система вовсе не имеет сложную конструкцию и устройство. Ее основная задача заключается в выпуске отработанных газов. Но не все так просто. Если вы в атмосферу уходили отработанные газы, урон природе наносился бы огромный. Потому были применены современные разработки, которые позволяют очищать газ перед выходом, делая их более безопасными для окружающей среды.

Вид снизу

Изучим выхлопную систему на примере модели ВАЗ 2109.

Особенности конструкции

У всех отечественных автомобилей выхлопная система устроена примерно одинаково. Это существенно упрощает вопрос самостоятельного ремонта без привлечения специалистов.

Выхлопная система (ВС) включает в себя несколько основных компонентов.

Элемент системы

Функции

Приемная труба

Внутри этой трубы размещается специальный зонд. Данное устройство изучает состав отработанных газов, контролирует и анализирует состав смеси, которая идет в блок цилиндров

Катализатор

Это тот самый элемент системы, который позволяет свести к минимуму вредоносность выходящих из ВС газов

Дополнительный глушитель

Он монтируется к катализатору при помощи специального хомута. Задача дополнительного глушителя заключается в приеме основного шума, потому на выходе из трубы звук незначительный

Основной глушитель

Тот самый компонент, который выглядывает из-под заднего бампера вашего автомобиля. Он соединяется с дополнительным глушителем хомутом

Основные компоненты и крепежи

Вся система выхлопа автомобиля ВАЗ 2109 находится в подвешенном состоянии и удерживается за счет наличия крепежных резиновых подвесов. Подвесы, в свою очередь, привинчены к днищу машины.

Популярные неисправности

Сама по себе выхлопная система вместе с глушителем достаточно надежная, прочная за счет своей простой конструкции.

Говоря откровенно, там нечему ломаться, если сравнивать ВС с двигателем, топливной, масляной системой и так далее.

Самая распространенная и неприятная ситуация, которая может случиться с ВС на ВАЗ 2109 — это пробитый глушитель. Связано это с качеством наших дорог, а точнее с их отсутствием.

Способы ремонта

Часто путешествуя по нашим «великолепным» дорогам, вы то и дело наезжаете на всевозможные кочки, выбоины, ямы. Если после прохождения очередного подобного препятствия машина начала заметно шуметь, чего не было ранее, то самый вероятный исход — это пробоина главного глушителя. Наличие отверстия не позволяет как раньше работать спокойно, тихо и эффективно.

Закон РФ гласит, что эксплуатировать автомобиль с пробитым глушителем запрещено. Потому единственным правильным решением будет ремонт узла.

Отремонтировать основной глушитель можно двумя способами:

  1. Заменить на новый. Практично, легко и быстро. Подобную работу вы без проблем выполните своими руками.
  2. Заварить пробоину. Подойдет такой вариант только в том случае, если пробоину возможно заварить при ее размерах, а также у вас имеется опыт в сварке. Лучше сварку поручить профессионалам.

Замена основного глушителя

Чтобы снять глушитель, следуйте достаточно простой пошаговой инструкции.

  1. Вооружитесь глубокой торцевой головкой на 13, накидным ключом на 13 и трещоткой.
  2. Загоните автомобиль на смотровую яму, либо поднимите с помощью подъемника. Хотя вряд ли у вас в гараже найдется подъемник. А вот ямами оснащаются практически все гаражи в авто кооперативах.
  3. Дождитесь, пока вся выхлопная система полностью остынет, иначе ожогов не избежать.
  4. Отсоедините основной глушитель от резонатора, то есть дополнительного глушака. Чтобы сделать этого, найдите стяжной хомут. Крепежная гайка прихватывается накидным ключом, чтобы избежать проворачивания. В это же время трещоткой выкручивается болт.
  5. Открутив болт, снимите крепеж, рассоедините элементы выхлопной системы, уберите хомут и освободите основной глушитель от резонатора.
  6. Аккуратно снимите переднюю часть глушака с прорезиненной подвески.
  7. Извлеките его с задних подвесок и вытащите поврежденный элемент наружу.
  8. Дальше действуйте по обстоятельствам. Как мы отмечали, пробитый глушитель можно заварить, либо на его место установить новый.
  9. Обратная сборка проводится согласно указанной инструкции, только в противоположной последовательности.

Выбирая новый основной глушитель, ориентируйтесь на характеристики заводского изделия. Если хотите видоизменить заднюю часть авто, на обычную трубу просто устанавливается декоративная насадка. Выдумывать что-то с модернизацией ВС следует только в том случае, если проводятся работы по технической доработке автомобиля — тюнинг.

Демонтажные работы



Замена резонатора

Чтобы поменять дополнительный глушитель, действуйте согласно представленной инструкции:

  • По аналогии с предыдущим этапом, рассоедините основной и дополнительный глушители;
  • Отключите элемент от катализатора. Здесь вам приходится накидной ключ, которым откручивается пара крепежных болтов;
  • Поднимите немного агрегат и отсоедините его от подвесок из резины;
  • В некоторых случаях вручную сделать это не удается. В такой ситуации воспользуйтесь плоской отверткой, чтобы поддеть подвески;
  • Процесс демонтажа еще легче, чем в случае с основным глушителем;
  • Установка нового элемента выполняется в обратной последовательности.

Меняем катализатор

Скажем сразу, что выход из строя катализатор на ВАЗ 2109 — это достаточно большая редкость. Но понимать особенности замены данного элемента никому не будет лишним.

Катализатор при работе двигателя нагревается до 600 градусов по Цельсию, потому ему требуется больше времени, чтобы остыть, нежели паре глушителей. Прежде чем приступать к работе, убедитесь, что элемент остыл.

Для демонтажа и замены устройствам вам нужно:

  • Отсоединить от катализатора дополнительный глушитель. Для этого накидным ключом удерживаются гайки, а вторым инструментом откручиваются крепежные болты;
  • Аналогичным методом выкручиваются со своих мест болты, соединяющие катализатор и приемную трубку;
  • Далее катализатор аккуратно извлекается из резиновых подвесок;
  • Берем новый катализатор, устанавливаем его в обратной последовательности.

Выхлопная система, предусмотренная для модели ВАЗ 2109, до безобразия простая. Это приятно радует владельцев, поскольку не требуется затрачивать много сил, времени и денег на ремонт. Большинство работ выполняется самостоятельно.

 Загрузка ...

luxvaz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
