Почему серийная «Лада XRAY» не похожа на концепт-кар 2012 года
Концепт был лучше! АвтоВАЗ всё испортил! Подобными комментариями несколько лет назад встретили предсерийный вариант хэтчбека «Лада XRAY». Почему серийная модель оказалась не похожа на эффектный концепт образца 2012 года и могло ли получиться иначе?
Современные модели «Лада Веста» и «Лада XRAY» вполне по праву находятся на верхних строчках хит-парада продаж в России. Создатели пошли по пути ведущих мировых производителей: связали разные модели общей дизайнерской стилистикой, под которую скоро «причешут» и «Гранту». И начинался этот процесс с концепт-каров, сначала поисковых, «общих», а потом и предсерийных.
Так что же представляют из себя эти красочные машины за традиционной стеклянной оградой и почему всё-таки стоит изучить информацию о концепте, а не включать «синдром Хатико» и страдать по «обманутым ожиданиям»?

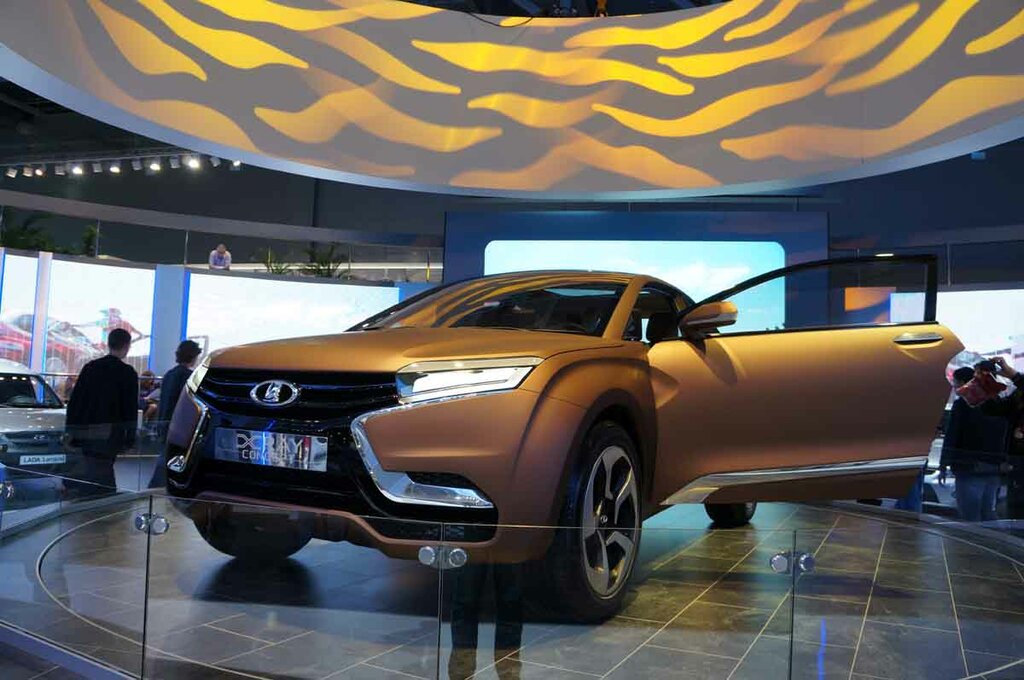

Концепт-кар Lada XRAY, 2012 год
И уже через год, в августе 2012 года, на Московском автосалоне представили первый плод работы Маттина — Lada XRAY Concept.
Задача этой машины — продемонстрировать общую стилистику будущих моделей, о чём сам Маттин говорил в интервью. Не выкатить перспективную серийную машину, а показать, в каком ключе будут развиваться «Лады»! Ну а кроме того, концепт позволил АвтоВАЗу закрепить за собой первенство с икс-образным дизайном передка, ведь уехавший из Тольятти в Mitsubishi дизайнер примерно в то же время корпел над «апгрейдом» визуального языка японской марки в том же ключе.
Естественно, представить новые дизайнерские идеи нужно в лучшем свете, и концепт с этим прекрасно справился. Замысловатые формы, сложный рисунок светодиодной светотехники, дорогие материалы отделки салона и многое другое. Никак не хуже, чем у других. Да и создавался макет по тем же технологиям, что и концепты Honda, Subaru, Kia, Hyundai, Porsche. И делали выставочный образец те же люди — специалисты итальянской студии Vercamodel Saro.
Сотрудники компании Vercamodel Saro у концепт-кара Lada XRAY, 2014 год
Если при взгляде на концепт кажется, что это почти готовая машина, просто «принаряженная» к выставке, значит, обман удался. Конструкция здесь совсем другая. Начинается всё с пенопластовой болванки на тележке с простым каркасом. От неё, как от заготовки скульптуры, отсекают всё лишнее… нет, не скульпторы, а точные пятикоординатные станки.
Потом вырезаются внутренние полости, включая пространство салона, в котором появляются сиденья на каркасе серийных, но заново обитые поролоном и кожей, а также передняя панель и обивки из модельной пены, обтянутые «притворяющейся» пластиком плёнкой. Стёкла на поверку совсем не стёкла, а плексиглас, да и внешние кузовные панели с металлом не знакомы: они выполнены из стеклопластика. Диски в буквальном смысле «слепили из того, что было»: у обычного диска срезают лишние части, а сверху лепят новый дизайн из модельного полимера.

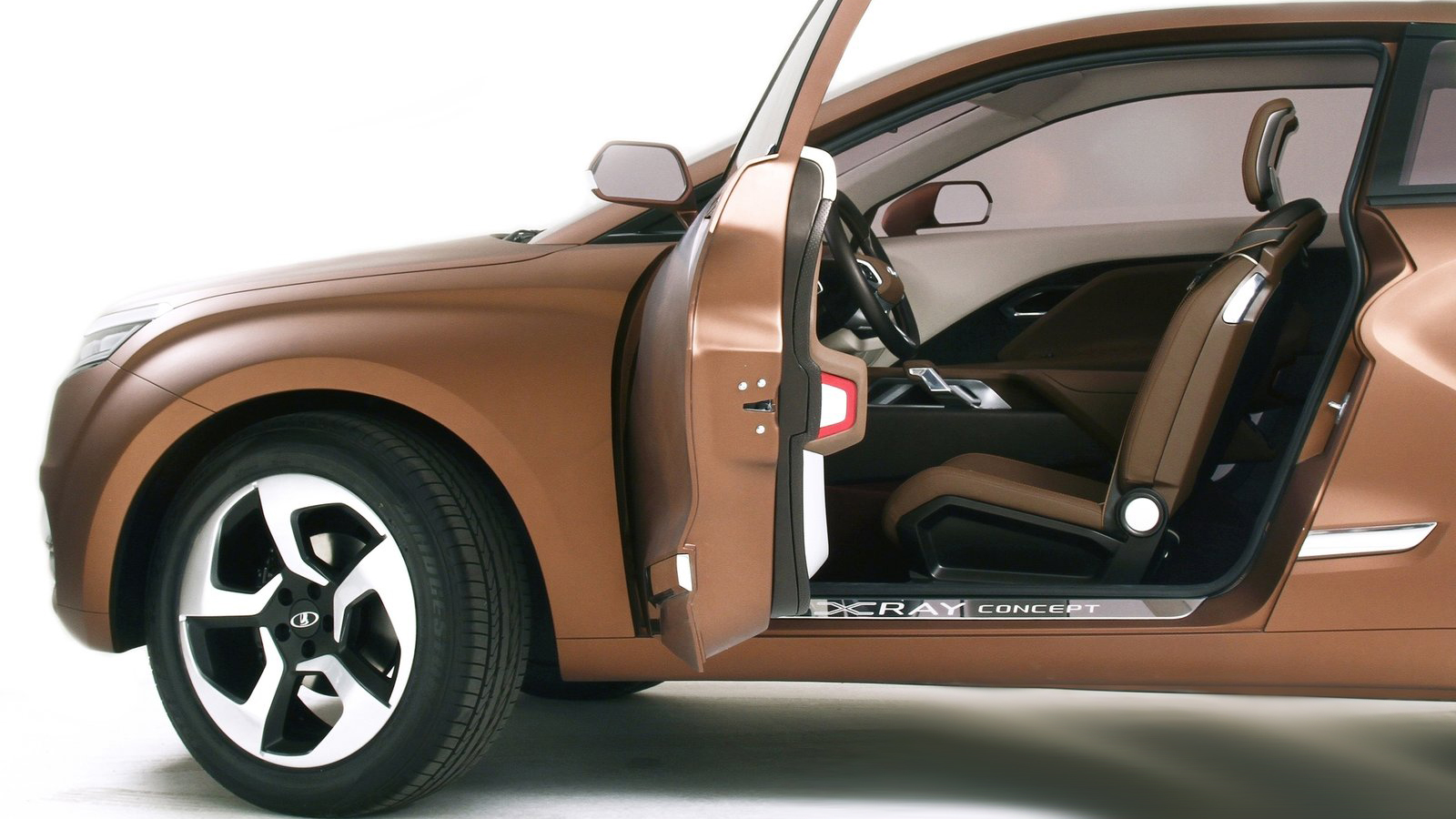

Интерьер концепта Lada XRAY, 2012 год
А фары-то какое загляденье! Только это и не фары вовсе, а декоративные фонарики из светодиодов и матового пластика, созданные только для того, чтобы красиво светиться, но ни в коем случае не светить. Тем, кто хотя бы время от времени заглядывал в школу, понятно, что такая конструкция по определению не способна дать правильную светотеневую границу, а просто светит равномерно во все стороны.
Имитация фар на концепте
А как оно ездит? Да примерно так же, как светят «фары». По силовому агрегату здесь тоже сплошная унификация: маломощный электромотор в компании с механической коробкой да свинцово-кислотные аккумуляторы. Всё это нужно только для того, чтобы не пришлось каждый раз таскать макет руками.
Подвески в привычном понимании вообще нет, то есть здесь отсутствуют упругие элементы.
Спереди, правда, есть телескопический элемент, похожий на амортизатор, но предназначен он всего лишь для изменения клиренса, чтобы можно было и спорткар сымитировать, и кроссовер. Сзади тем же самым заведуют пластины с прорезями и болты. «Фольксвагены» да «Шкоды», говорите, нынче жёсткие? Это вы ещё на концепт-карах не ездили.
Если бы концепт Lada XRAY 2012 года предназначался к выходу в серию с неизменным дизайном, автомобиль не потерялся бы на фоне лучших образцов мирового автопрома. Но ему такой судьбы изначально не готовили, не желая даже задумываться (а тем более объявлять) о том, с какой платформой можно его «подружить», какими моторами оснастить и когда запускать. В то время АвтоВАЗ считали производителем очень простых и, соответственно, дешёвых машин с качеством комплектующих в режиме свободного плавания, и столь резкий скачок в плане класса и цены без вариантов остался бы непонятым. Машина бы воспринималась как очередные «Жигули», но в другой оболочке, и просто не разошлась бы тем тиражом, который необходим для рентабельности производства.
Концепт-кар Lada Vesta, 2014 год
По плану, пойти в серийное производство они должны были в сентябре 2015 года и феврале 2016 года. Но в августе 2014 года проходил очередной Московский автомобильный салон, и на нём вазовцы решили показать новые модели, ведь на 2015 год крупных выставок не планировалось. И, так как до конвейера машинам было ещё далеко, а показывать собранные по обходным технологиям полуфабрикаты себе дороже, к публике вышли предсерийные концепты Vesta и… XRAY (XRAY Concept 2, если точнее).
И тут у многих, что называется, сломался мозг: мол, как это так, два года назад показывали совсем другое. «Упрощение!» «Обман!» «Да я уже деньги накопил, чтобы тот купить!» А интервью, пресс-релизы и официальные ролики читать и смотреть, конечно же, никто не стал.

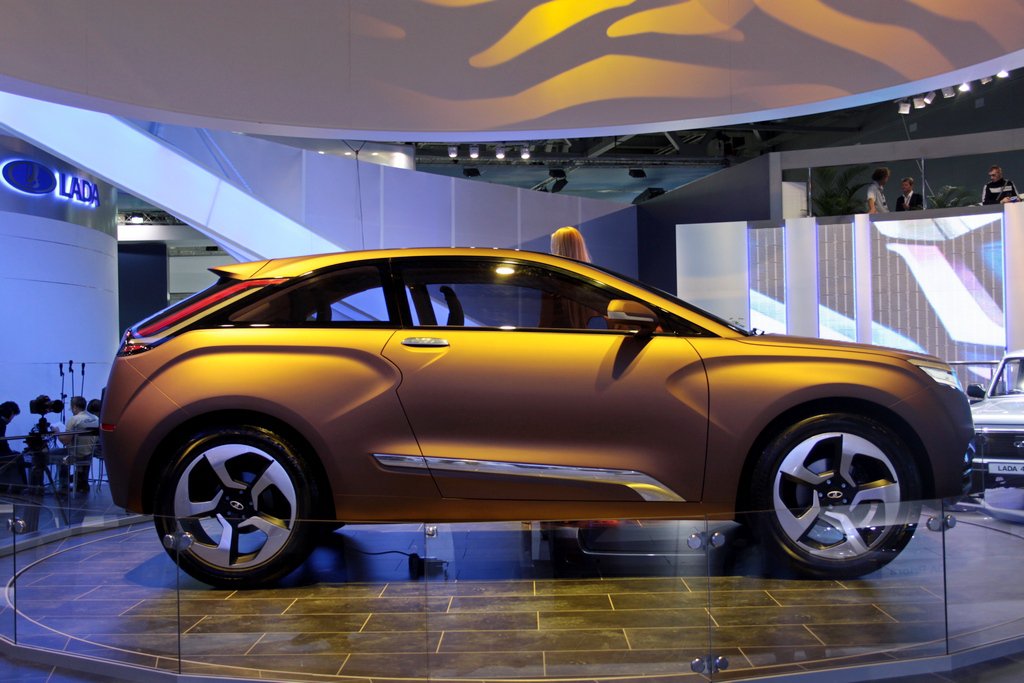

Концепт-кар Lada XRAY, 2014 год
В этот раз выставлялись автомобили, изначально и предназначенные для серийного производства. «Веста» — «главное блюдо», абсолютно новая конструкция на своей собственной платформе Lada B, выросшей из прототипа ВАЗ-2116 (проект С). XRAY — ещё один «ребёнок» глобальной платформы В0, а точнее, переработка хэтчбека Sandero Stepway. Но это всё было впереди.
А под софитами выставки оказались ближайшие родственники концепта XRAY 2012 года, сделанные в той же мастерской Vercamodel по той же технологии, но по внешности практически идентичные будущим товарным экземплярам, за исключением тех же поправок: огромные диски и красивые гирлянды вместо рабочей светотехники. Именно поэтому вопросы «а где взять такую оптику?» и «почему они такие жадные, что не пустили эти фары в серию?» могут вызвать только улыбку.
В итоге, как мы знаем, обе модели успешно стартовали и хорошо продаются. И всё-таки, если бы серийному хэтчбеку подобрали другое название вместо имени XRAY, это помогло бы избежать синдрома Хатико?
Концептом Lada XRAY вазовцы показали новое лицо марки — ДРАЙВ
В переводе XRAY означает «рентгеновские лучи». Буква X в названии — это ещё и отсылка к вседорожным возможностям автомобиля, и главный элемент нового дизайна. Стив Маттин, создавший XRAY, до прихода в АвтоВАЗ трудился на Mercedes и на Volvo.
Одним из важнейших событий Международного мотор-шоу в Москве, безусловно, можно назвать презентацию концепта АвтоВАЗа.
Шоу-кар Lada XRAY, созданный под руководством нового шеф-дизайнера марки Стива Маттина, призван показать, каким будет лицо отечественных автомобилей.
Концепт-кар произвёл настоящий фурор. Публика встретила кроссовер восторженно — и понятно, почему. Автомобиль выглядит весьма привлекательно. Конечно, в экстерьере множество футуристичных деталей, которые мы вряд ли когда-либо увидим на серийных машинах, но такой дизайн — прорыв для волжского производителя.
Интересно, что означает икс на передке российского автомобиля? Не иначе пресловутый Х-фактор…
Салон получился под стать внешнему облику. Потрогать его, правда, не удалось — на стенде автомобиль стоял с наглухо закрытыми дверями.
Сами тольяттинцы подтверждают: точно в таком виде автомобиль не встанет на конвейер, но серийная модель унаследует многие черты.
Так, например, буква Х спереди, которую образуют фары, решётка радиатора и линии на бампере, станет самым узнаваемым элементом экстерьера новых автомобилей Lada.
