Классификация схем возбуждения генераторов постоянного тока была приведена в выше (рис. 280). Свойства генераторов, определяемые системой возбуждения, выявляются на основе характеристик, устанавливающих зависимости между отдельными величинами. Основными для генераторов являются характеристики холостого хода, нагрузочная, внешняя и регулировочная.

Генератор независимого возбуждения (рис. 280, а)

Характеристика холостого хода представляет собой зависимость напряжения генератора U от тока возбуждения при постоянном числе оборотов п в токе якоря = 0: U = f(IB). Характеристика холостого хода имеет две ветви — восходящую и нисходящую (рис. 299). Остаточный магнетизм полюсов и ярма при отсутствии возбуждения обусловливает некоторое напряжение, обычно равное 2-3% UH.

Рис. 299. Характеристика холостого хода.

Нисходящая ветвь из-за остаточного магнетизма проходит несколько выше восходящей.
Характеристика холостого хода позволяет судить о магнитных свойствах машины, во многом определяет другие характеристики, являющиеся как бы производными от нее.

Рис. 300. Построение нагрузочной характеристики.
Нагрузочная характеристика представляет собой зависимость напряжения на зажимах генератора от тока возбуждения U=f(IB) при постоянных токе нагрузки и числе оборотов п. Нагрузочные характеристики имеют форму, похожую на характеристику холостого хода, но проходят ниже последней вследствие размагничивающего действия реакции якоря и падения напряжения в цепи якоря, возникающих при нагрузке генератора.

Приведенное в   (рис. 286) определение напряжения генератора при нагрузке по существу выявило точку нагрузочной характеристики (точка а, рис. 286). Если теперь, считая при данном токе размеры реактивного треугольника неизменными, передвигать его по характеристике холостого хода параллельно самому себе, то след вершины а (b, с, d, е) пройдет по нагрузочной характеристике (рис. 300). Точка е соответствует короткому замыканию генератора.
Внешняя характеристика представляет собой зависимость напряжения на зажимах генератора U от тока нагрузки при постоянных числе оборотов п и токе возбуждения: U = f(I). Различают внешнюю характеристику при возрастающей нагрузке, когда исходным является режим холостого хода, и внешнюю характеристику при убывающей нагрузке, когда в исходном режиме принимается некоторый ток нагрузки (обычно номинальный) при некотором напряжении (обычно номинальном) и рассматривается убывание нагрузки вплоть до полной разгрузки.
Кривая 1 на рисунке 301 представляет внешнюю характеристику при возрастающей нагрузке. Напряжение на зажимах генератора определяется значением э. д. с. Е, зависящим от результирующего потока и падения в цепи якоря 1Яя:
U = E — IR я.
Здесь полное сопротивление цепи якоря, включая щеточные контакты.
При увеличении нагрузочного тока растет размагничивающее действие н. с. реакции якоря и результирующая н. с. генератора уменьшается, несмотря на постоянную н. с. обмотки возбуждения. Это приводит к уменьшению результирующего потока генератора и, следовательно, э. д. с. E. С ростом нагрузки благодаря возрастающему действию реакции якоря магнитное состояние машины характеризуется точками, лежащими ближе к линейной части кривой намагничивания, насыщение уменьшается. В этих условиях относительное уменьшение результирующего потока и э. д. с. будет прогрессировать, что и определит некоторую выпуклость внешней характеристики в сторону, противоположную оси абсцисс. Пересечение внешней характеристики с осью абсцисс соответствует точке короткого замыкания, в которой ток значительно превышает номинальный.

Рис. 301. Внешние характеристики генератора независимого возбуждения.

Рис. 302. Регулировочная характеристика генератора независимого возбуждения.
Внешняя характеристика при убывающей нагрузке (кривая 2, рис. 301) позволяет определить процентное повышение напряжения при переходе от номинальной нагрузки к холостому ходу, если в исходном режиме:
(368)

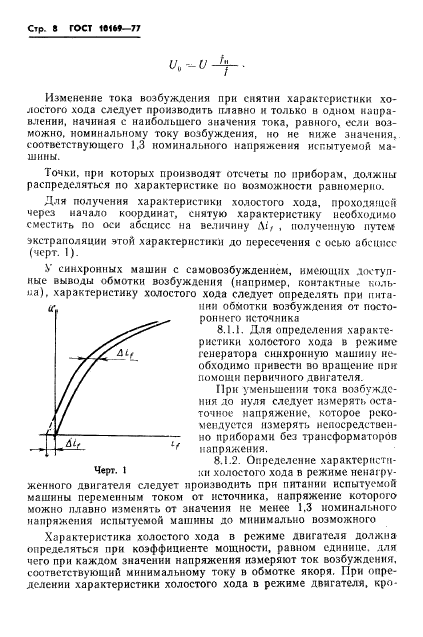

ГОСТ 10159—62 на методы испытаний машин постоянного тока рекомендует снимать внешнюю характеристику именно при убывающей нагрузке, начиная приблизительно со 150% номинальной.
Процентное изменение (повышение) напряжения при сбросе номинальной нагрузки генератора обычно не превышает 5—15%.
Регулировочная характеристика представляет собой зависимость тока возбуждения от тока нагрузки  при постоянном номинальном напряжении UB на зажимах генератора и номинальной скорости вращения пн : IB = f (I). Для машин мощностью до 200 квт включительно определяют две ветви характеристики: при возрастании и убывании тока нагрузки. За регулировочную характеристику принимают кривую, каждая ордината которой является среднеарифметическим ординат обеих ветвей. Примерный вид регулировочной характеристики приведен на рисунке 302, из которого видно, что с увеличением нагрузочного тока следует увеличивать ток возбуждения, чтобы напряжение генератора оставалось постоянным. Увеличение тока возбуждения необходимо для компенсации размагничивающего действия реакции якоря и падения напряжения в цепи якоря, возникающих при нагрузке. Так как при этом э д. с. генератора Е, а следовательно, и его насыщение увеличиваются, то регулировочная характеристика имеет некоторую выпуклость, обращенную в сторону оси абсцисс.
будет усиливать поток остаточного магнетизма, а не ослаблять его;

1. сопротивление цепи обмотки возбуждения не выше определенного.

Генератор последовательного возбуждения (схема рис. 280,в)

Характеристика холостого хода, раскрывающая магнитные свойства генератора последовательного возбуждения, может быть получена при независимом его возбуждении (рис. 305). Так как токи якоря, возбуждения и нагрузки равны, то нагрузочных и регулировочных характеристик у генератора последовательного возбуждения нет, и имеется лишь внешняя характеристика U — f(1) при n = const.

Если характеристика холостого хода, снятая при независимом возбуждении, непрерывно поднимаясь, стремится стать при сильном насыщении параллельной оси абсцисс, то внешняя характеристика, во-первых, из-за падения напряжения и реакции якоря располагается ниже характеристики холостого хода и, во-вторых, после некоторой нагрузки начинает падать (кривая 2, рис. 305). Последнее объясняется следующим образом. При достаточно большом значении тока нагрузки /, являющемся и током возбуждения, при насыщении машины магнитный поток Ф меняется незначительно, и, следовательно, как бы стабилизируется значение э.д. с. якоря Е. Но напряжение генератора определяется равенством
где RB — полное сопротивление цепи якоря, включая контактное сопротивление щетки — коллектор;

Рис. 305. Внешняя характеристика генератора с последовательным возбуждением.
RB — сопротивление обмотки возбуждения, соединенной последовательно с обмоткой якоря. Вследствие непрерывного роста падения напряжения напряжение на зажимах генератора начинает уменьшаться, и при коротком замыкании характеристика холостого хода пересекает ось абсцисс.
Значительное изменение напряжения генератора последовательного возбуждения при изменении нагрузки делает его не подходящим для работы в эксплуатационных условиях, и генераторы последовательного возбуждения применяются лишь в единичных случаях, в специальных установках.

• Назад
• Вперёд

• Назад
• Вперёд

• Вы здесь:
• Главная
• Оборудование
• Эл. машины
• Генераторы ЕСС

Еще по теме:

• Испытания по определению электрических величин электрических машин
• Основные повреждения электродвигателей
• Двигатели типа ДАБ
• Методы сушки электрических машин
• Автоматизация испытаний электрических машин

Характеристика холостого хода и нагрузочная характеристика генератора постоянного тока с независимым возбуждением

Характеристика холостого хода генератора

Приводим генератор постоянного тока с независимым возбуждением во вращение со скоростью ω при отсутствии напряжения на обмотке возбуждения, при этом на зажимах якоря появится напряжение, которое называется напряжением остаточного магнетизма.

Схема генератора постоянного тока с независимым возбуждением.

Подаем напряжение на обмотку возбуждения и увеличиваем с помощью R_в ток в обмотке возбуждения. Ток в обмотке возбуждения нужен до тех пор, пока генератор не попадет в область насыщения. Теперь плавно уменьшаем ток в обмотке возбуждения до нуля. При токе возбуждения равным нулю меняем полярность на зажимах генератора и начинаем увеличивать ток в обмотке возбуждения до области насыщения, затем уменьшаем этот ток до нуля, меняем полярность на обмотке возбуждения и увеличиваем то к в обмотке возбуждения до насыщения. Получаем полную характеристику холостого хода.

Характеристика холостого хода генератора постоянного тока с независимым возбуждением.

Полная характеристика холостого хода генератора представляет собой петлю гистерезиса и связана с сортом стали, из которой изготовлен генератор. Площадь петли гистерезиса равна потерям на перемагничивание стали.

Характеристика холостого хода состоит из 2-х ветвей: верхняя называется нисходящая, нижняя – восходящая.

Чем уже петля гистерезиса, тем меньше потери, кроме того при узкой петле будут и меньше расхождения напряжения на восходящей и нисходящей ветвях характеристики холостого хода.

Для расчетов и исследования используют усредненную характеристику холостого хода, которая проходит посреди петли гистерезиса через нуль.

Нагрузочная характеристика генератора

Схема генератора постоянного тока с независимым возбуждением для получения нагрузочной, внешней и регулировочной характеристик.

Приводим генератор во вращение со скоростью ω и при разомкнутом ключе K. Начинаем увеличивать ток в обмотке возбуждения, пока напряжение на выходе генератора не достигнет номинального значения. Напряжение возрастает по характеристике холостого хода. При значении тока i_в равному номинальному замыкаем ключ K и включаем сопротивление нагрузки R_н. По обмотке якоря начинает протекать ток. Как только по обмотке якоря начинает протекать ток, согласно уравнению напряжения генератора:

U_хх = E_а
U = E_а – I_а · ΣR_а

Если изменять ток в обмотке возбуждения, мы получим характеристику при токе I₁=const.

В режиме холостого хода напряжение на зажимах генератора, которое называется напряжением холостого хода, равно ЭДС генератора.

Как только к обмотке якоря будет подключено сопротивление нагрузки, напряжение начнет снижаться по двум причинам:
1. Увеличение падения напряжения на активных сопротивлениях якорной цепи.
2. Снижение магнитного потока Ф_δ, а следовательно и ЭДС якоря E_а в результате действия размагничивающей реакции якоря.

Если увеличивать ток в якоре, характеристика пойдет еще ниже.

E_а = C_m · Ф_δ · ω

Таким образом, нагрузочные характеристики представляют собой семейство характеристик для различных значений токов нагрузки (от 0 до I_ном).

Влияние двух факторов учитывается с помощью, так называемого, характеристического треугольника (реактивного треугольника) – это треугольник, катеты которого пропорциональны току якоря, учитывают снижение напряжения в генераторе, работающем под нагрузкой. Катет AB учитывает влияние реакции якоря, а катет BC – падение напряжение на активных сопротивлениях якорной цепи.

Совместное влияние этих двух факторов учитывается гипотенузой AC.

Нагрузочная характеристика генератора постоянного тока с независимым возбуждением.

Внешнюю, регулировочную и характеристику короткого замыкания см. здесь
