Ходовая часть автомобиля состоит из: Устройство ходовой части

Содержание

Устройство ходовой части

Устройство ходовой части - это раздел в котором вы найдете информацию о подвеске автомобиля, кузове, раме, колесах, балках мостов. Устройство подвески, схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески.

Ходовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Для того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески, колеса и шины.

Ходовая часть автомобиля  состоит из следующих основных элементов:

1. Рамы

2. Балок мостов

3. Передней и задней подвески колес

4. Колес (диски, шины)

Типы подвесок автомобиля:

Подвеска Макферсон

Устройство подвески Макферсон - Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

Независимой подвеска называется, потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Конструкция современной подвески. Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении. Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

Устройство балансирной подвески - балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме.  Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых  расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах. Балансирная подвеска бывает двух типов: зависимой и независимой. Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля - это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ - раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает  передачу толкающих и скручивающих усилий.

- Устройство задней подвески автомобиля

- Устройство балансирной подвески

- Зависимые подвески

- Задняя подвеска трехосного автомобиля

Элементы ходовой части автомобиля:

- Управляемый мост - управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста. Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота. Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

- Упругие элементы подвески машины - упругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля.

Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

- Конструкция листовых рессор

- Пружины

- Упругие пневматические элементы

- Упругие гидропневматические элементы

- Упругие резиновые элементы

- Направляющее устройство

- Рычаги направляющих устройств

- Гасители колебаний

- Строение амортизатора

- Устройство телескопической стойки

- Однотрубный амортизатор

- Устройство стабилизатора поперечной устойчивости

- Конструкция автомобильных шин

- Камеры

- Строение вентиля

- Ободная лента шины

- Устройство бескамерных шин

- Устройство шин и колес

Ходовая часть автомобиля. Виды, устройство, особенности

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали. Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес. Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

Зависимая подвеска. Типы, особенности конструкции

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму. Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам. Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями. То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям. И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

Видео: Ходовая часть автомобиля

Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).

Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.

Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.

Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.

Независимая подвеска. Устройство, особенности

Независимая подвеска

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое. По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

Подвеска МакФерсон

Дополнительно ступица крепится к кузову амортизационной стойкой, выполняющей еще и роль поворотного кулака. Основными элементами этой стойки является винтовая пружина и амортизатор. Сама стойка – это корпус, в который помещен амортизатор, а поверх стойки расположена пружина.

Вверху стойка упирается в кузов. Между ними установлена подушка стойки, на которую она и опирается. Установленный внутри упорный подшипник дает возможность вращаться стойке вокруг оси. Благодаря этому осуществляется возможность поворота колеса.

Как бы отлично не работала амортизационная стойка, существует возможность передачи колебаний на кузов. Это может привески к поперечному раскачиванию кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий обе подвески колес. Работая на скручивание этот стабилизатор гасит поперечные колебания.

Это основные элементы независимой подвески. Но имеется и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, к примеру, является подушка стойки. Также к ним относятся все резинотехнические элементы:

  • сайлентблоки;
  • шаровые опоры;
  • втулки.

Все они тоже задействованы в гашении колебаний. Сайлентблоки, шаровые опоры и втулки помещаются везде, где производится соединение элементов подвески – рычагов с кузовом и ступицей, стабилизатора поперечной устойчивости со ступицами и подрамником и т. д.

Основные неисправности и диагностика подвески

Поскольку подвеска, какой бы она не была – зависимой или независимой, осуществляет перемещение колес относительно кузова и гасит все колебания, то она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске самыми распространенными неисправностями является потеря работоспособности амортизатора из-за утечки масла, физическое его повреждение. Также зачастую приходится менять все резинотехнические элементы, которые тоже присутствуют в данном типе подвески. Со временем происходит «старение» резиновой составляющей – она садится, начинает расслаиваться. Вполне возможно и разрушение рессор или пружин, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

  • износ резинотехнических элементов и шаровых опор;
  • выход из стоя амортизатора;
  • разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому за подвеской следить нужно постоянно, своевременно проводить замену расходных материалов, контролировать состояние амортизаторов, пружин и рессор.

Ходовая часть автомобиля. Общие сведения

Ходовая часть автомобиля состоит из трех основных элементов:

  • остова;
  • движителя;
  • подвески.

Остов

Остов является основанием машины, связывающим все механизмы в единое целое. Он может быть рамным, полурамным и безрамным. У легковых автомобилей роль рамы выполняет кузов, называемый несущим. Для крепления двигателя и передней подвески служит короткая рама, прикрепленная к полу кузова.

Движитель

Различают следующие типы движителей:

  • колесные
  • гусеничные
  • полугусеничные

Колесный движитель представляет собой колеса с пневматическими шинами. У гусеничного движителя опорные катки катятся по гладкому искусственному пути, который образуется бесконечной гусеничной цепью. Полугусеничный движитель состоит из резинометаллической гусеницы, установленной между ведущим колесом с пневматической шиной и натяжным колесом.

Пневматическое колесо состоит из:

  • диска
  • обода
  • эластичной шины

По устройству различают шины:

  • камерные
  • бескамерные

Основные части камерной шины — покрышка, камера с вентилем и ободная лента. Ободную резиновую ленту размещают между камерой и ободом, предотвращая трение между ними. Ободные ленты применяют только в колесах грузовых автомобилей.

Бескамерные шины широко применяют на легковых и грузовых автомобилях и тракторах. В таких шинах пространство, заполняемое воздухом, образуется в результате герметичного соединения обода колеса с покрышкой, а вентиль при этом размещается на ободе. Герметичная посадка бескамерной шины на обод достигается при помощи специальной конструкции борта, плотно прижимающегося к закраинам обода внутренним давлением воздуха.

Бескамерные шины могут быть обычного типа, широкопрофильные и арочные. Арочные шины способствуют повышению проходимости автомобиля в трудных дорожных условиях. Это шины низкого давления (0,05…0,08 МПа).

Внутреннее давление воздуха в шинах автомобилей колеблется в пределах 0,17…0,5 МПа, тракторов — 0,08…0,25 МПа.

Подвеска

Остов с колесами соединяет подвеска. Она предназначена для смягчения возникающих во время движения толчков и ударов, повышения плавности хода машины.

Различают подвески двух основных типов: зависимые и независимые. В зависимой подвеске оба колеса подвешены к раме 4 (рисунок а) на общей оси 1, вследствие чего перемещение каждого из них происходит вместе с осью. В независимой подвеске каждое колесо подвешено к раме 2 (рисунок б) независимо от другого при помощи рычагов 1, 4 и стойки 5. В качестве упругих элементов в различных подвесках используют рессоры, пружины, торсионы, резиновые баллоны и др. У автомобилей подвеской оборудованы передние и задние мосты, у тракторов — только передние, так как их задний мост составляет часть остова.

Подвески грузовых автомобилей зависимые. Их чаще всего выполняют на пластинчатых рессорах. Такая рессора представляет собой балку, опирающуюся на раму в двух точках — опорах, одна из которых выполнена в виде шарнира, а другая допускает некоторое перемещение. Средняя часть рессоры соединена стремянками 12 с передним или задним мостом.

Рисунок. Схемы подвесок трактора и автомобиля: а — зависимой: 1 — передняя ось; 2 — цапфа колеса; 3 — рессора; 4 — рама; б — независимой: 1 — верхний рычаг; 2 — рама автомобиля; 3 — пружина; 4 — нижний рычаг; 5 — стойка; в — с индивидуальным подрессориванием колеса: 1 — передняя ось; 2 — кронштейн; 3 — направляющая; 4 — пружинная рессора; 5 — цапфа колеса.

При движении автомобиля по неровностям дороги возникают колебания, которые частично гасятся за счет трения в рессорах. Однако это трение относительно мало, и для эффективного гашения колебаний применяют специальные устройства — амортизаторы 7. Наиболее распространены гидравлические амортизаторы двустороннего действия. Их работа основана на том, что при относительных перемещениях подрессоренных и неподрессоренных масс автомобиля (трактора) находящаяся в амортизаторе жидкость перетекает из одной его полости в другую через небольшие проходные сечения, вследствие чего создается сопротивление, поглощающее энергию колебаний.

Рисунок. Передняя подвеска автомобиля ЗИЛ-130: 1 — передний кронштейн; 2 — стремянка ушка; 3 — рессора; 4 — рама; 5 — буфер рессоры; 6 — накладка; 7 — амортизатор; 8 — буфер на раме; 9 — обойма; 10 — хомут; 11 — задний кронштейн; 12 — стремянки.

Ходовая часть автомобиля - Автомобильный журнал

"Ходовая" состоит из комплекса узлов, которые предназначены для перемещения автотранспортного средства по дороге. Ее механизмы  позволяют водителям передвигаться с определенным комфортом, так как она является основным фактором, непосредственно влияющим на безопасность. На автомобиле можно ездить со сломанным сиденьем или помятым крылом, но  именно неисправность ходовой части может стать причиной аварийных ситуаций на дороге.

Ходовая часть автомобиля включает в себя такие элементы  как рама или кузов, подвески колес, балки мостов, шины и колеса.  Каждый элемент выполняет свои функции, позволяющие водителям и пассажирам передвигаться в удобных условиях, не испытывая различных механических колебаний, и обеспечивающие безопасность в аварийных ситуациях. Механизмы ходовой части  связывают кузов автомобиля с колесами, а также регулируют силы, действующие на машину, вибрацию и тряску. Когда автомобиль на большой скорости едет по шассе,  ходовая часть  защищает его от медленных колебаний.

Кузов

У многих легковых автомобилей функцию ходовой части выполняет кузов, а не рама, в отличие от грузовиков, автобусов или мотоциклов. В составе кузова имеются навесные узлы и каркас.  Ходовая часть автомобиля обычно крепится на каркасе.

Подвеска

Подвесками называют ряд устройств, основная задача которых, связать между собой колеса автотранспортного средства и его кузов.  Она преобразовывает, поглощает и смягчает удары, которые могут передаваться от дорожного полотна на кузов. Существует два вида подвесок. Они делятся на независимые и зависимые. В отличие от зависимой подвески, которая считается несколько устаревшей, независимая  дает возможность колесам, расположенным на общей оси, передвигаться в вертикальной плоскости, вне зависимости друг от друга. Именно такую подвеску чаще всего используют в современных автотранспортных средствах.

Основные требования, которые предъявляются к подвескам: плавность; полное соответствие рулевого привода и колес; прочное соединение колес с кузовом; прочность и длительный срок службы деталей.

Передняя подвеска состоит из: пружины, тормозного диска, поворотного кулака,  буфера сжатия, штанги стабилизатора,   ступицы колеса,  амортизатора, верхнего и нижнего рычага, а также шарового пальца верхней и нижней опоры.

Ходовая часть автотранспортного средства связана с его кузовом при помощи таких элементов, как  амортизаторы и рессоры. Основная функция рессор – это смягчение ударов, получаемых от дороги. Однако в этот момент машина может начать раскачиваться, и тогда на помощь приходят амортизаторы, которые гасят колебания подвески.
Не менее важная деталь – это стабилизатор поперечной устойчивости. Если автомобиль при повороте  кренится на борт, он начинает закручиваться и исправлять положение кузова.

Задняя подвеска также делится на независимую и зависимую. Она состоит из пружины, амортизаторов, буфера хода сжатия, дополнительного буфера сжатия и рычага привода регуляторов давления.

Шины и колеса

Следующие элементы ходовой части – это шины и колеса. Колеса состоят из диска и шины.  Шины  предназначены для смягчения ударов от неровностей, благодаря упругости, а также находящемуся в них сжатому воздуху. Они могут быть летними, зимними или всесезонными. Также они подразделяются на диагональные и радиальные. Диагональные шины обладают большей прочностью, а радиальные – эластичностью.

Причины поломок ходовой части автомобиля

Регулярные нагрузки на различные элементы ходовой части, которые не прекращаются даже после остановки движения, могут привести к различным поломкам.

  • Если автомобиль начинает испытывать затруднения при прохождении на большой скорости поворотов или для его удержания на проезжей части требуются большие усилия, велика вероятность того, что необходим ремонт ходовой части автомобиля.
  • Еще один показатель – кузов может колебаться и раскачиваться при торможении, и на поворотах. Причина может крыться в вышедших из строя амортизаторах, сломанных рессорах или элементах подвески.
  • Ощущается вибрация при движении.  Вибрация может возникнуть из-за задних амортизаторов, которые изношены; поврежденных рессор; из-за того, что давление в шинах не соответствует определенным нормам; или того, что подшипники ступиц колес в плохом состоянии.
  • В процессе движения автомобиля начинает стучать подвеска. Проблема может возникнуть из-за ослабления болтов крепления или деформированных дисков колес.
  • Стук и скрип амортизаторов возникает по причине их поломки;  ослабления крепления резервуара или поршня, а также утечки жидкости.
  • Скрип при торможении на поворотах.  Как правило, такой скрип возникает из-за неисправности амортизаторов или стабилизатора поперечной устойчивости.
  • Начинает подтекать жидкость из амортизаторов. Такое возможно  вследствие разрушения сальников штока или попадания на  уплотнительные кромки посторонних механических частиц.

Диагностика ходовой части автомобиля и ее ремонт

Как только возникают малейшие подозрения, что ходовая часть работает неисправно, необходимо доставить автотранспортное средство в сервис, где специалисты продиагностируют его, используя специально предназначенное для этого оборудование. Чем чаще эксплуатируется автотранспортное средство, тем более внимательно необходимо следить за его ходовой частью, диагностику которой, желательно делать через каждый 30 тысяч километров.
Следует помнить, что к ремонту ходовой части нужно подходить ответственно. Конечно, можно просто заменить все детали, но в этом случае, стоимость ремонта будет достаточно высока. Оптимальным вариантом станет проведение  диагностики и выявление списка непригодных элементов.

Диагностика ходовой части автомобиля включает в себя:

  • осмотр амортизаторов, рычагов, пружин, опорных чашек;
  • проверку рулевых наконечников, шаровых опор;
  • состояние узлов;
  • проверку ступичных подшипников;
  • проверку герметичности тормозной системы и гидросистем машины;
  • определение степени износа дисков, шлангов, тормозных колодок и барабанов.


Регулярная диагностика позволяет выявить неполадки ходовой части автомобиля на ранней стадии, когда отсутствуют четко выраженные признаки сбоя в работе каких-либо элементов. После проверки всех неисправностей, мастера помогут определить проблемы, которые могут возникнуть у автомобиля в будущем и предотвратить их появление. На основе диагностики специалисты составляют перечень необходимых ремонтных работ и приступают к их выполнению.

Похожие статьи:

Ходовая часть автомобиля – продлеваем ресурс подвески

Ходовая часть автомобиля,  которая включает в себя подвеску, как и любая другая система связанных деталей машины не может работать без поломок, но поддержание всех соединений подвески в работоспособном состоянии убережет владельца от лишней головной боли и дополнительных растрат.

Как известно подвеска ходовой части авто самая финансово затратная статья расходов при обслуживании и ремонте, т.к. состоит из множества деталей.

Исправная подвеска означает, что водитель получит максимальную отдачу от авто в плане управляемости и главное безопасности. Что же нужно сделать, чтобы увеличить срок службы подвески автомобиля?


Назначение подвески автомобиля

Детали подвески автомобиля включают в себя сотни наименований, а конструкции подвесок различных моделей значительно отличаются. Несмотря на это принцип их работы сходен.

Основные задачи подвески:

  • Удерживать автомобиль;
  • Поглощать удары;
  • Обеспечивать взаимодействие руля и колес.

Выполнение этих задач обусловлено конструкцией, которая включает основные и вспомогательные элементы подвески автомобиля:

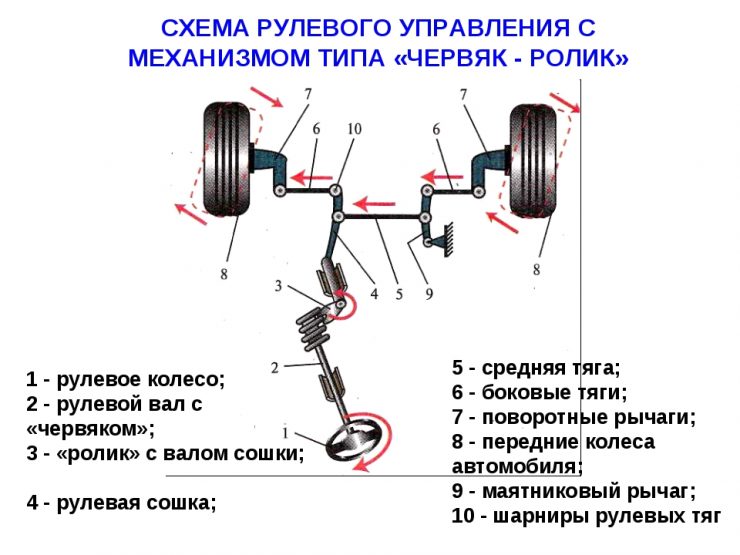

  1. Систему рулевого управления автомобиля. Независимо от того, будет ли рулевое управление рассматриваться как отдельная система ее работа тесно связана с подвеской. Подвеска определяет, как передние колеса реагируют на команды водителя. Рулевое управление представляет собой механизм, который преобразует поворот рулевого колеса в направленное вращение колес авто. В машинах, оборудованных системой гидроусилителя рулевого управления, дополнительно присутствуют напорные магистрали и насос. В автомобилях с электрическим усилителем руля – один или несколько электрических моторов.
  2. Колеса и шины. Многие не подозревают что шины, по сути – важная часть подвески. Покрышкиобеспечивают сцепление с дорогой для торможения и ускорения, прохождение поворотов, а также сглаживают мелкие неровности дороги.
  3. Пружины. Каждый современный автомобиль оснащается пружинами, которые поддерживают транспортное средство и сглаживают удары от крупных неровностей.
  4. Амортизаторы. В то время как пружины поглощают неровности, амортизаторы ослабляют ход пружины после удара, предупреждая их сильные колебания вверх вниз.
  5. Соединения подвески. Чтобы перечислить все детали соединений подвески пришлось бы написать целую книгу, но в любой подвеске присутствуют рычаги, тяги и прочие соединительные механизмы, которые удерживают колеса на своем месте. Большая часть узлов  – это металлические детали.
  6. Шарниры с подшипниками. Большинство деталей подвески должны двигаться, что предусмотрено конструктивно.

Каждый из перечисленных элементов подвески нуждается в обслуживании, но некоторые элементы требуют больше внимания, чем другие. Чтобы максимально продлить «жизнь» подвеске, необходимо выполнять следующие рекомендации.


Техническое обслуживание подвески

  • Проверка давления в шинах. Это самое простое обслуживание и самое важное. Правильное давление в шинах защитит от повреждений узлы подвески. В противном случае увеличится расход топлива, ухудшится управляемость и эффективность торможения. Низкое давление в шинах снижает безопасность вождения. Проверять давление в шинах необходимо каждые пару тысяч километров.
  • Проверка состояния шин автомобиля. Параллельно с проверкой давления в шинах измерьте величину протектора покрышки. Минимально допустимая высота протектора 2 мм. Однако для безопасного вождения (особенно зимой) рекомендуется как минимум 8 мм. Независимо от того как хорошо вы следите за состоянием шин есть еще параметр на который стоит обратить пристальное внимание.
  • Регулировка развала схождения колес. Правильный развал-схождение улучшает управляемость, снижает износ шин, влияет на безопасность. Для большинства автомобилей регулировку рекомендуется делать раз в 2 года или после 50000 км. Интервал обслуживания сокращается до 1 года, если машина ездит по дорогам с некачественным покрытием.
  • Проверка гидроусилителя руля и ремня ГУР. Если авто оборудован гидроусилителем, то проверяйте уровень жидкости и герметичность системы при каждой смене масла с периодичностью 10000 км. Проскальзывающий ремень и низкий уровень жидкости может привести к поломке дорогостоящих узлов рулевого управления, а это напрямую связано с безопасностью вождения. Кроме того замену жидкости в гидроусилителе руля необходимо проводить в среднем каждые 50000 км. Более подробные сроки замены указаны в инструкции к автомобилю.
  • Осмотр подвижных соединений. Подшипники, шарнирные соединения и привод системы ГУР рекомендуется проверять при каждой смене масла в двигателе.  Кроме того рулевые тяги и шаровые опоры при износе заменяются целиком с узлом на котором установлены, т.к. имеют неразборную конструкцию.
  • Осмотр амортизаторов. Амортизаторы стоит проверять на предмет утечек рабочей жидкости. При подтеках на амортизаторах их необходимо сразу заменять, т.к. неисправность может привести к скорому повреждению других узлов подвески. Осмотр амортизаторов такая же стандартная процедура при замене масла, как и осмотр других подвижных соединений подвески.
  • Диагностика подвески автомобиля после аварии. Большинство соединений подвески, в том числе и пружины должны работать на протяжении всего срока службы авто, но после аварии все компоненты подвески обязательно проверяются на наличие повреждений.
  • И еще. Ресурс подвески зависит от стиля вождения и качества дорожного покрытия. Пружины предназначены, чтобы справляться с неровностями на дороге, но с течением времени они вызывают износ различных компонентов. Быстрые проезды лежачих полицейских, ям и выступов сокращают срок службы подвески.

Поскольку подвеска состоит из множества связанных деталей, повреждение одной может вывести из строя остальные узлы. Лучший способ поддержания подвески в исправном состоянии – регулярная проверка ее износа и своевременное исправление возникших неполадок. Не позволяйте неисправностям накапливаться и увеличивать стоимость конечного ремонта.

11. Ходовая часть, кузов и кабина Ходовая часть это тележка, на которой установлены все элементы конструкции автомобиля. Кходовой части автомобиля относятся рама, мосты, подвеска и колеса

Ходовая часть – это тележка, на которой установлены все элементы конструкции автомобиля. К ходовой части автомобиля относятся рама, мосты, подвеска и колеса.

Рама является основой конструкции автомобиля. На раме закреплены: кузов, кабина, двигатель, агрегаты трансмиссии, системы управления, вспомогательное оборудование. Раму имеют все грузовые автомобили, автобусы, сконструированные на их базе и некоторые легковые автомобили – в основном, грузопассажирские (например УАЗ-469Б). Легковые автомобили, не рассчитанные на большие нагрузки, не имеют рамы. Её заменяет кузов несущей конструкции. Он имеет достаточную жесткость и прочность для того, чтобы на нем были закреплены все агрегаты и системы автомобиля. Автобусы имеют несущий кузов вагонной компоновки, он не имеет самостоятельной рамы и образован металлическими деталями, соединенными сваркой в жесткую конструкцию.

На грузовых автомобилях получили распространение рамы двух типов: лонжеронная и хребтовая.


Название лонжеронной рамы происходит от слова "лонжерон". Лонжерон (фр. longeron, от longer – идти вдоль) – основной силовой элемент конструкции многих инженерных сооружений (самолетов, автомобилей, вагонов, мостов, кораблей и др.), располагающийся по длине конструкции. Лонжеронов в автомобильной раме два, они соединены между собой поперечинами посредством заклепочных соединений. На передней поперечине рамы обычно располагаются буксирные крюки, а на задней поперечине буксирное устройство или петля.

Рамы хребтового типа на автомобилях отечественного производства не получили распространения, однако применяются в некоторых конструкциях дорожно-строительной техники, например, в грейдерах.

Кузов автобуса

Мосты

Мост – конструкция, связывающая колеса одной оси и участвующая в передаче усилий от колес к раме или от рамы к колесам. Мосты могут быть ведущими, управляемыми, комбинированными и поддерживающими.

Ведущий мост содержит в своей конструкции элементы трансмиссии – обычно это главная передача и межколесный дифференциал.

Управляемый мост имеет управляемые колеса, это, как правило, передний мост.

Комбинированный мост имеет колеса, которые являются ведущими и управляемыми одновременно.

Подвеска

Подвеска осуществляет упругую связь рамы или кузова с колесами. Подвеска смягчает толчки и удары, возникающие при наезде колёс на неровности дороги. Подвеска автомобиля состоит из четырёх элементов:

Упругий

Направляющий

Гасящий

Стабилизирующий

Упругий элемент смягчает толчки, передаваемые от колеса на кузов. В качестве упругих элементов применяют:

Пружины – работают на сжатие (например, все автомобили ВАЗ)

Рессоры – работают на изгиб (например, грузовики КамАЗ, ЗиЛ, ГАЗ)

Торсионы – работают на кручение (например, ЗАЗ-968М, ЗиЛ-117)

Сжатый газ в эластичной оболочке или цилиндре – применяют воздух (ЛиАЗ, Икарус) или азот (БелАЗ).

Направляющий элемент обеспечивает заданную траекторию движения колес относительно кузова при деформациях упругого элемента и передает тяговые, тормозные и боковые усилия от колес к кузову. Направляющий элемент обычно состоит из реактивных штанг (от слова "реакция") и рычагов. В рессорной подвеске направляющим элементом может являться сама рессора.

Гасящий элемент предназначен для гашения колебаний кузова, препятствует раскачиванию кузова при движении по неровной дороге. Гасящим элементом обычно являются гидравлические амортизаторы, в которых энергия колебаний кузова поглощается жидкостью, прокачиваемой через калиброванные отверстия.

Стабилизирующий элемент противодействует поперечным кренам автомобиля при действии на автомобиль боковых сил, например, при движении автомобиля на повороте. Стабилизирующим элементом обычно является металлический стержень, работающий на кручение.

Различают два вида подвесок: зависимые и независимые.

В зависимой подвеске правое и левое колесо связаны жёсткой балкой моста, поэтому вертикальные перемещения одного из колес вызывают перемещения другого колеса. В независимой подвеске правое и левое колесо не имеют жесткой связи между собой и перемещаются в вертикальном направлении независимо друг от друга. Например автомобиль КамАЗ-5320 имеет зависимую подвеску всех колес, автомобиль ВАЗ-2106 имеет переднюю независимую подвеску и заднюю зависимую.

У грузовых автомобилей на задние колеса действует большая нагрузка, поэтому задние колеса сдвоенные, а количество осей – две или три. В этом случае применяют балансирную подвеску, которая распределяет нагрузку между мостами поровну.

Колёса

Колеса являются одним из видов движителей. Взаимодействуя с дорогой, они преобразуют вращение полуоси в поступательное движение автомобиля. Другими видами движителей могут быть: гусеница, шнек, винт – которые применяются на специальных видах тяговых и транспортных средств. В общем случае колесо имеет ступицу, диск, обод и шину. Ступица связана с полуосью и воспринимает от нее крутящий момент, который она передает на диск. Диск передает усилие на обод. На обод надета эластичная шина, наполненная сжатым воздухом. Вращающаяся шина взаимодействует с дорогой и вызывает поступательное движение автомобиля.

У легковых автомобилей и у грузовых малой грузоподъемности ступица изготавливается как отдельная деталь, которая закрепляется на полуоси, а диск крепится к ступице болтами или шпильками. У грузовых автомобилей средней и большой грузоподъемности ступица также является отдельной деталью, причем ее размеры настолько велики, что диск у колеса отсутствует и обод крепится непосредственно к ступице.

Шина является наиболее сложным и дорогостоящим элементом конструкции колеса. Для ее изготовления применяется специальная износостойкая и воздухонепроницаемая резина. Для того, чтобы шина не увеличивалась в размерах при накачивании воздуха внутри резины имеется каркас из синтетических прочных нитей, переплетенных сложным образом в несколько слоёв. Этот каркас называют также кордом. Если нити корда параллельны друг другу и проходят поперёк шины, такая шина называется радиальной. В других шинах в соседних слоях нити пересекаются под углом. Такие шины называются диагональными. Радиальные шины мягче диагональных, но их прочность ниже.

Часть шины, взаимодействующая с дорогой, называется протектором. Для надежной связи протектора с дорогой, он расчленен на отдельные элементы – грунтозацепы. Через канавки между элементами протектора отводится вода при движении по мокрой дороге. В зависимости от рисунка протектора и размеров грунтозацепов различают шины летние (для асфальта), зимние (для снега и грязи) и универсальные. Для защиты шины от повреждений при наезде на камни и выбоины под протектором расположен защитный слой из переплетенных тонких стальных проволок. Этот слой называется брекер. Тонкие боковые части шины называются боковинами. Части шины, соприкасающиеся с ободом, называются бортами. Внутри бортов имеются кольца из толстой стальной проволоки. Они необходимы для плотной и надежной посадки бортов шины на обод, чтобы при действии боковых сил (например на повороте) шина не сошла с обода. Часть обода, на которую надевается борт шины, называется полка.

Шины бывают камерные и бескамерные. Внутри камерной шины расположена камера из воздухонепроницаемой резины. Камера имеет штуцер (вентиль) для накачивания воздухом. Бескамерные шины имеют внутренний слой из воздухонепроницаемой резины, и более плотно надеваются на обод. Для надежного уплотнения обод для бескамерных шин имеет кольцевой выступ – хамп. При использовании бескамерных шин штуцер втавляют в специальное отверстие в ободе колеса.

Размер шины является её основным параметром. Шина должна соответствовать ободу, на который она устанавливается. Размер диагональной шины обозначается двумя способами. Если отношение высоты профиля шины к ширине (Н/В) составляет 88% и более, на шине указывают ширину профиля шины В и посадочный диаметр А, выраженные в дюймах (1 дюйм=25,4 мм) и разделённые тире. Например, 6,40 – 13. Бели отношение Н/В равно 0,82, то обозначение смешанное: через дробь две пары чисел, у которых первое — ширина профиля, а второе — посадочный диаметр. Например: 155 – 13/6,15 – 13.

В обозначении размера радиальной шины присутствует буква R, например: 165/70R13. Здесь 165 – ширина профиля шины В в миллиметрах, 70 – отношение Н/В, выраженное в процентах, буква R свидетельствует о радиальной конструкции каркаса, 13 – посадочный диаметр d, выраженный в дюймах.


Автопрактикум. Часть 3. Ходовая часть и механизмы управления большегрузных автомобилей / Библиотека / Арсенал-Инфо.рф

4. 1 Общее устройство ходовой части

Ходовая часть предназначена для преобразования вращательного движения ведущих колёс в поступательное движение автомобиля, смягчения ударов и толчков при движении по неровной дороге, обеспечения достаточной плавности хода. Ходовая часть состоит из рамы (несущей системы), мостов, подвески и колёс.

Рама является несущей системой автомобиля и предназначена для крепления кузова, всех агрегатов и механизмов автомобиля. Она воспринимает все нагрузки, возникающие при движении автомобиля, поэтому должна обладать высокой прочностью и жесткостью, но в то же время быть легкой и иметь форму, при которой возможно более низкое расположение центра тяжести автомобиля для увеличения его устойчивости.

В зависимости от конструкции рамы делятся на лонжеронные (лестничные), центральные (хрептовые) и Х-образные или крестообразные (сочетающие в своей конструкции оба принципа, средняя часть рамы выполняется как центральная, а концы делают лонжеронными). Наибольшее распространение получили первые из них.

Лонжеронная рама автомобилей состоит из двух продольных балок – лонжеронов – переменного сечения и нескольких поперечин. Лонжероны отштампованы из листовой стали и имеют швеллерное сечение переменного профиля. Высота профиля наибольшая в средней части лонжеронов, где они наиболее нагружены.

Поперечины, как и лонжероны, выполнены штампованными из листовой стали. Они имеют форму, обеспечивающую крепление к раме соответствующих механизмов.

Мосты автомобиля служат для поддерживания рамы и кузова и передачи от них на колёса вертикальной нагрузки, а также для передачи от колёс на раму (кузов) толкающих, тормозных и боковых усилий.

Мосты подразделяются на ведущие, управляемые, комбинированные (ведущие и управляемые одновременно) и поддерживающие.

Ведущий мост предназначен для передачи на раму (кузов) толкающих усилий от ведущих колёс, а при торможении – тормозных усилий.

Ведущий мост представляет собой жесткую пустотелую балку, состоящую из двух полуосевых рукавов, внутри которых находятся полуоси, а снаружи крепят ступицы колёс и средней части – картера, в котором размещена главная передача с дифференциалом.

Управляемый мост представляет собой балку с установленными по обоим концам поворотными цапфами. Балка кованная, стальная, имеет обычно двутавровое сечение. Средняя часть балки выгнута вниз, что позволяет более низко расположить двигатель. На ее концах в вертикальной плоскости сделаны отверстия для установки шкворней, обеспечивающих шарнирное соединение балки с поворотными цапфами.

Комбинированный мост выполняет функции ведущего и управляемого мостов. К полуосевому кожуху комбинированного моста прикрепляют шаровую опору, на которой имеются шкворневые пальцы. На последних устанавливают поворотные кулаки (цапфы). Внутри шаровых опор и поворотных кулаков находится карданный шарнир (равных угловых скоростей), через который осуществляется привод на ведущие и управляемые колёса.

Поддерживающий мост предназначен только для передачи вертикальной нагрузки от рамы к колёсам автомобиля. Он представляет собой прямую балку, по концам которой на подшипниках смонтированы поддерживающие колёса. Поддерживающие мосты применяют на прицепах и полуприцепах.

Подвеска служит для обеспечения плавного хода автомобиля, так как смягчает воспринимаемые колёсами автомобиля удары и толчки при наезде на неровности дороги. Подвеска может быть зависимой и независимой. При зависимой подвеске перемещение одного колеса зависит от перемещения другого колеса. При независимой подвеске такая связь отсутствует. На многоосных автомобилях применяют балансирные подвески, которые обеспечивают равномерное распределение нагрузки между этими осями и допускают в то же время возможность независимого их перемещения вверх и вниз за счёт шарнирных соединений и скольжения концов рессор.

Подвеска включает в себя три основных элемента: упругий элемент, гасящее и направляющее устройство.

Упругий элемент связывает раму с передним и задним мостами или с колёсами и поглощает удары, возникающие при движении автомобиля, обеспечивая необходимую плавность хода. В качестве упругого элемента применяют листовые рессоры, пружины, пневмобаллоны и скручивающие упругие стержни (торсионы).

Гасящее устройство – амортизатор служит для быстрого гашения вертикальных угловых колебаний рамы или кузова автомобиля. Наибольшее распространение получили телескопические амортизаторы двустороннего действия, которые гасят колебания как при сжатии, так и при растяжении упругого элемента.

Направляющее устройство обеспечивает вертикальные перемещения колёс, а также передачу толкающих и тормозных усилий от колёс к раме или несущему кузову. По типу направляющего устройства подвески делятся на зависимые (рессорные и балансирные) и независимые (пружинные).

Колёса обеспечивают возможность движения автомобиля, а также смягчают толчки, возникающие при движении по неровностям дороги. По назначению колёса делят на ведущие, управляемые, комбинированные (ведущие и управляемые) и поддерживающие.

Автомобильное колесо состоит из пневматической шины, обода и диска. Колёса грузовых автомобилей снабжены дисками с плоским (без углубления) ободом, который делается разборным для облегчения монтажа и демонтажа шин. На ободе монтируют однобортовое съёмное разрезное кольцо, одновременно выполняющее функции замочного кольца.

Диски колёс грузовых автомобилей крепятся к ступице при помощи шпилек и гаек с конусными фасками. На ведущие задние полуоси устанавливают по два колеса. Диски внутренних колёс закреплены на шпильках колпачковыми гайками с внутренней и наружной резьбой, а диски наружных колёс – гайками с конусом. Чтобы предотвратить самоотвёртывание гаек при ускорении и торможении автомобиля, гайки левой стороны имеют левую резьбу, а гайки правой стороны – правую.

Что такое шасси автомобиля и для чего он нужен?

Знайте свои основы: АБС, тормоза, шасси автомобиля, дифференциал, ЕСМ, рама, клапан Хиггинса и т. Д. (Вы понимаете). По некоторым оценкам, средний современный автомобиль состоит примерно из 30 000 деталей, от маленьких болтов до гигантских кузовных панелей. Шасси - это один из основных компонентов, но что это такое и для чего он нужен?

Основы шасси

Вероятно, самая большая часть вашего автомобиля, с которой вы не знакомы, шасси составляет основу для остальной части автомобиля. Без него некуда установить двигатель или колеса, и вам негде сесть, но мы говорим не только о раме, если она есть в автомобиле!

По сути, шасси - это все, что нужно для движения автомобиля:

  • Рама или Unibody - все остальное присоединяется к этой, самой прочной части автомобиля.
  • Подвеска - Рычаги, пружины, стойки и амортизаторы обеспечивают курсовую устойчивость и комфортную езду.
  • Рулевое управление - Рулевой механизм определяет направление движения автомобиля.
  • Двигатель - Обеспечивает движущую силу для перемещения вашего автомобиля с места на место.
  • Трансмиссия и приводной вал - Снижает вращательную силу двигателя до более управляемой скорости.
  • Дифференциалы - разделяет выходную мощность трансмиссии влево и вправо, иногда вперед и назад, чтобы сбалансировать разную скорость вращения колес в зависимости от условий поворота и тяги.
  • Приводные валы и мосты - передача крутящего момента на дифференциалы и отдельные колеса.
  • Колеса и шины - Передача крутящего момента на землю.
  • Тормоза - Когда нужно остановиться!

Изначально все автомобили имели конструкцию "кузов на раме" или "кузов на шасси". После сборки шасси на него бросали тело. Кузов представляет собой оболочку, которая крепится болтами к шасси автомобиля. Затем добавляются двери, крыша, окна, сиденья, коврики, подушки безопасности, приборная панель, приборная панель, органы управления трансмиссией и рулевым управлением, кондиционер, радио и подстаканники.

Основы конструкции автомобиля

Позже была разработана конструкция unibody, которая, по сути, представляла собой кузов со встроенными в него конструкционными материалами.В автомобилях Unibody используются короткие рамы или подрамники для тяжелых компонентов спереди и сзади, таких как двигатель и трансмиссия, а также передняя и задняя подвеска. В данном случае кузов - это «рама» или шасси автомобиля, к которому крепится все остальное.

Ноу-хау в области шасси автомобиля

На дорогах по-прежнему много автомобилей с кузовом на раме, таких как рабочие грузовики и внедорожники, но они по своей природе тяжелее и «управляемы», как грузовики. В то же время их легче модифицировать и в случае аварии ремонтировать без ущерба для безопасности и надежности.

Автомобили, сконструированные с использованием Unibody, обычно легче, имеют лучшую экономию топлива и управляются больше как автомобили, даже современные кроссоверы unibody, внедорожники и легкие грузовики. Поскольку корпус и рама интегрированы, модификации являются более сложными, и несчастные случаи могут нарушить целостность конструкции. Ремонт более сложен или может быть невозможен, в зависимости от степени повреждения.

Важно знать конструкцию вашего автомобиля. От цельнометаллических хэтчбеков до грузовиков класса 5 с кузовом на раме необходимо понимать множество различных конструкций шасси.

Ознакомьтесь со всеми деталями кузова и шасси, доступными на NAPA Online, или доверьтесь одному из наших 17 000 центров NAPA AutoCare для текущего обслуживания и ремонта. Чтобы получить дополнительную информацию о шасси вашего автомобиля, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Что такое шасси и для чего он нужен?

Снаружи за блестящей краской кузова скрывается его истинная сила.

И нет, это не мощный двигатель, втиснутый под капот.

Самое прочное и сильное свойство любого автомобиля - это его шасси.

Что такое шасси?

Слово «шасси» - это прямой перевод с французского, означающий «рама».

Для автомобилей это основная опорная конструкция, на которой все построено.

Некоторые люди могут включать в определение другие системы, прикрепленные к раме, такие как узлы осей, тормоза, ступицы колес, компоненты подвески и даже трансмиссия.

Однако самое чистое и простое объяснение - просто рассматривать шасси как раму автомобиля.

Типы шасси

В данной области преобладают шасси двух различных стилей: шасси лестничного типа и шасси unibody.

Шасси «кузов на раме» часто изготавливают из стальных труб квадратного сечения, сваренных вместе, чтобы сформировать чрезвычайно прочный каркас.

На его основе почти все пикапы и коммерческие автомобили, а также некоторые автомобили.

Классические автомобили также используют конструкцию кузова на раме для поддержки мощных двигателей и тяжелых грузов, которые они несут.

Цельное шасси состоит из штампованных металлических листов и частей корпуса, соединенных вместе.

Нет независимой рамы - штампованные металлические детали, которые свариваются, скрепляются болтами, склеиваются и прикручиваются друг к другу, придают шасси необходимую прочность.

Детали могут быть из алюминия, стали, армированного пластика или даже углеродного волокна. И, как правило, шасси unibody используется для эффективных транспортных средств и снижения веса.

Зачем автомобилю шасси?

Каждый автомобиль, автомобиль или грузовик состоит из тысяч деталей.

Многим нужна прочная жесткая конструкция для крепления этих частей.

Будь то цельный или монтируемый на раме, шасси - это основа всего в автомобилестроении.

Двигатель крепится к шасси с помощью опор двигателя. Панели кузова прикручены к шасси болтами, чтобы сохранять свою форму.

Оси в сборе, ступицы колес, рейка и шестерня, амортизаторы и пружины, электродвигатели стеклоочистителей и даже сиденья устанавливаются непосредственно на шасси.

Он надежно удерживает детали на месте и создает прочную конструкцию, от которой зависит безопасность, особенно при столкновении.

Какие проблемы могут случиться?


Нет ничего плохого в том, чтобы сделать шасси само по себе, но внешние влияния могут иметь драматический эффект.

Две вещи, в частности, могут повлиять на шасси:

  • Коррозия, обычно называемая ржавчиной, со временем ухудшает прочность и жесткость шасси. Это особенно заметно в районах с повышенной влажностью и прибрежных населенных пунктах. Это особенно плохо, потому что это можно скрывать годами.
  • Физические повреждения, например столкновение автомобиля, могут снизить прочность шасси.Сегодняшние автомобили производятся с зонами деформации. Сильный удар может сделать шасси непригодным для ремонта. Или приключение по бездорожью может привести к перегрузке шасси и его растрескиванию, часто без вашего ведома!


На AutoGuru вы можете найти лучшего механика для проверки шасси. Рядом с вами потрясающая механика!

Понимание системы шасси автомобиля

Ходовая часть - самая важная часть автомобиля. Весь кузов автомобиля стоит на прочном металлическом каркасе, который мы называем шасси.Это французский термин, обозначающий раму или конструкцию автомобиля. Производители маркируют шасси как основу автомобиля. Шасси автомобиля включает двигатель, систему трансмиссии, тормоза, оси, шины и раму. Производители устанавливают все эти компоненты на раму шасси при производстве автомобиля.

Вкратце о системе шасси автомобиля.

Полное руководство по системе шасси автомобиля

Система шасси обеспечивает автомобилю соответствующую прочность.Соединение рамы шасси с кузовом автомобиля увеличивает его прочность. Обеспечить прочность при минимальном весе - не менее чем задача. Жесткость остается самым важным фактором при установке кузова на шасси. Неровная и ухабистая дорога сильно влияет на раму рамы шасси. Обязательно сделать его прочнее с меньшим весом.

Давайте обсудим основные компоненты автомобильного шасси здесь:

1. Рама или конструкция

Для перевозки тяжелых грузов в транспортных средствах требуется прочная конструкция.Рама - это главный компонент шасси. Профессионалы описывают стержни рамы как элементы. Есть соединение между лонжеронами и горизонтальными балками. Он обеспечивает надлежащую прочность конструкции. Эти поперечины являются жизненно важными частями рамы шасси автомобиля .

Система шасси автомобиля должна быть прочной (Источник фото: topgear)

СМОТРЕТЬ БОЛЬШЕ:

2. Подвесная система

Управление становится намного проще, если вы используете высококачественную подвеску.Вождение в плохих дорожных условиях сильно влияет на подвеску. Это вызывает нагрузку на все шасси автомобиля . Резкое ускорение также вызывает нагрузку на систему подвески. Шасси выдерживает эти силы и делает приводы быстрыми. Получение отраслевых знаний о подвеске может быть лучшим выбором при вождении в сложных условиях.

3. Тормозная система

Это еще одна важная деталь в автомобиле. Вождение без тормозов звучит запутанно.Рама шасси также удерживает тормозную систему автомобиля. В наши дни автомобильная техника оснащена гидравлическими окорочными системами. Шасси должно выдерживать резкое торможение транспортных средств. Автомобиль, несущий груз, может потерять колею, если тормозная система не работает должным образом. Когда тяжелый автомобиль резко тормозит, в игру вступает огромная сила. Очень важно спроектировать автомобильное шасси в соответствии с допустимой нагрузкой.

4. Двигатель

Производители устанавливают двигатель на шасси автомобиля.Он действует как источник энергии в транспортных средствах. Система трансмиссии, тормоза, ускорение и все другие цепи связаны с шасси и двигателем.

5. Сцепление

Муфта также соединена с рамой шасси. Подключение и отключение питания также происходит с помощью муфты. Он также служит связующим звеном между двигателем и трансмиссией. Сцепление также связано с коробкой передач, кузовом и двигателем.

Клатчи помогают соединять вещи (Источник фото: clevelandpap)

Последние мысли

Это все об автомобильной системе шасси автомобиля и ее компонентах.Перед покупкой любого автомобиля убедитесь, что вы полностью знакомы с шасси. Со старым шасси могут возникнуть большие проблемы.

основных частей автомобиля | Основные компоненты автомобиля.

В этой статье вы подробно узнаете о компонентах и ​​деталях автомобиля. Продолжай читать.

Автозапчасти.

Автомобиль состоит из нескольких частей. Но есть четыре основных компонента автомобиля. Это:

1. Шасси.

2. Двигатель.

3. Система передачи.

4. Кузов.

Помимо этих четырех основных частей автомобиля, есть органы управления и вспомогательные устройства.

Органы управления предназначены для управления движением автомобиля. Вспомогательное оборудование - это дополнительные компоненты, предназначенные для обеспечения комфорта пользователя автомобиля.

1. Шасси.

Шасси автомобиля включает в себя все основные узлы, состоящие из двигателя, компонентов системы трансмиссии, таких как сцепление, коробка передач, карданный вал, оси, системы управления, такой как тормоза и рулевое управление, и системы подвески автомобиля.

Другими словами, это транспортное средство без кузова.

Основными компонентами шасси автомобиля являются рама, система подвески, оси и колесо. Рама может быть в форме обычного шасси или может быть принята конструкция блока.

В обычной раме шасси рама образует основной каркас автомобиля. Он поддерживает двигатель, трансмиссию и кузов автомобиля.

Рама поддерживается на колесах и осях с помощью рессор.Рама выдерживает вес автомобиля и пассажиров, выдерживает крутящий момент двигателя, трансмиссии, ускорения и торможения.

Он также выдерживает центробежные силы при поворотах и ​​принимает на себя нагрузки, возникающие при подъеме и опускании осей.

В модульном конструктивном исполнении рама отсутствует. Сначала формируется конструкция кузова автомобиля, а затем различные компоненты, такие как двигатель, система трансмиссии и другие детали, размещаются в подходящих местах конструкции кузова.

Сама система трансмиссии состоит из ряда частей, таких как узел сцепления, коробка передач, карданный вал, дифференциал и оси.

Остальные части включают детали интерьера, которые используются пассажирами и водителем транспортного средства. Благодаря соответствующей конструкции детали расположены так, что обеспечивают максимальный комфорт и делают поездку в автомобиле приятной.

Остальные части шасси - это система подвески, оси и колесо. Система подвески поглощает колебания, возникающие при движении колес вверх и вниз.

Эту функцию выполняют пружины и амортизаторы, соединяющие раму и ось. Пружины могут быть листовыми, цилиндрическими или торсионными. Даже резина или воздух могут быть материалом пружин.

Колеса автомобиля могут быть подвешены независимо на рессорах или осях с рессорной подвеской. Ось может быть «активной», если на нее передается мощность от двигателя.

Это может быть «мертвый» мост, если на него не подается питание и он просто поддерживает вес транспортного средства.При «полном приводе» мощность передается на обе оси, и поэтому обе оси находятся под напряжением.

Помимо поддержки веса транспортного средства, ось также выдерживает нагрузки, возникающие из-за торможения и крутящий момент.

2. Двигатель.

Двигатель является источником движущей силы автомобиля. Очевидно, что это очень важная часть автомобиля, потому что в отсутствие двигателя автомобиль может вообще не двигаться, и его основная функция по перевозке пассажиров или товаров будет нарушена.

Мощность двигателя определяет работу автомобиля. Точно так же эффективность двигателя определяет эффективность автомобиля.

В настоящее время двигатель неизменно является двигателем внутреннего сгорания. Это может быть двигатель с искровым зажиганием, использующий бензин в качестве топлива.

В качестве альтернативы это может быть двигатель с воспламенением от сжатия, использующий в качестве топлива дизельное топливо.

Используемые двигатели являются многоцилиндровыми. Одноцилиндровый двигатель, хотя и способен обеспечивать желаемую мощность, может стать очень тяжелым и поэтому может оказаться непригодным.

В многоцилиндровом двигателе каждый цилиндр, обрабатывающий меньшую мощность, может уменьшить вес двигателя. В двигателе внутреннего сгорания общее тепло, выделяемое при сгорании топлива, не преобразуется в работу.

Отчасти вызывает полный нагрев двигателя, что нежелательно. Это тепло должно отводиться должным образом. Для отвода тепла можно использовать охлаждающую жидкость в виде воздуха или воды.

Таким образом, двигатель может иметь воздушное или водяное охлаждение. В наши дни были разработаны некоторые химические вещества, обладающие охлаждающими свойствами, которые остаются неизменными в течение более длительного периода времени.

Эти химические вещества используются в качестве охлаждающих жидкостей и не требуют частой замены. Помимо долгого срока службы, они также более эффективны.

Точно так же смазка - это еще один аспект, о котором нужно позаботиться в двигателе, требующий периодического внимания со стороны пользователя.

Движущиеся части двигателя нуждаются в регулярной смазке для уменьшения нежелательного трения. Химия смазочных материалов сейчас очень развита. Для смазочных материалов существует стандартный рейтинг, и для каждой цели доступен специальный смазочный материал.

3. Система передачи.

Система трансмиссии передает мощность, развиваемую двигателем, на опорные колеса. Мощность на выходе из двигателя выражается в виде вращения коленчатого вала.

Это движение должно быть передано опорным колесам, чтобы вызвать их вращательное движение. Их вращательное движение делает возможным движение автомобиля.

Система передачи состоит из разных частей. К ним относятся сцепление, коробка передач, карданный вал, дифференциал и ось, а точнее ведущая ось.

Опорные колеса находятся на концах оси. Движение передается через эти части. Каждая часть системы передачи выполняет свою функцию.

и. Схватить.

Сцепление, часть системы трансмиссии, находится рядом с коленчатым валом. Это механизм, обеспечивающий вращательное движение одного вала, передаваемое на второй вал «по желанию».

Когда двигатель запускается, он не должен быть соединен с опорными колесами, т. Е. Они не должны начинать движение сразу после запуска двигателя. .

Во-вторых, это движение должно передаваться плавно, чтобы пассажиры в машине не чувствовали дискомфорта, а ее механизм не был испорчен.

В случае транспортных средств, используемых для перевозки товаров, плавный процесс передачи имеет важное значение, поскольку в противном случае это может привести к повреждению товаров.

ii. Коробка передач.

Коробка передач является составной частью системы трансмиссии рядом со сцеплением. У него есть зубчатая передача и разные передаточные числа. Эти передаточные числа определяют частоту вращения выходного вала коробки передач.

Крутящий момент, передаваемый на опорные колеса, создает движущую силу или (тяговое усилие) между ними и дорогой. При трогании с места требуется большое тяговое усилие.

Это делает необходимым введение значительного «рычага» между двигателем и колесами, так что крутящий момент от двигателя, который является почти постоянным, создает большое тяговое усилие.

Этот «рычаг» обеспечивается коробкой передач.

Различные передаточные числа, доступные в коробке передач, могут обеспечить необходимое тяговое усилие для преодоления сопротивления, с которым автомобиль сталкивается в различных условиях.

Карданный вал передает выходной сигнал коробки передач на ось. Эта ось может быть задней или передней, или в некоторых случаях и задняя, ​​и передняя оси могут получать выходной сигнал от коробки передач.

Выходной сигнал коробки передач представляет собой вращательное движение вала, и это движение передается на ось.

iii. Дифференциальный.

Дифференциал - следующий компонент системы трансмиссии. Движение карданного вала передается на дифференциал, который поворачивает его на 90 градусов. Это важно, поскольку ось находится под углом 90 градусов к карданному валу.

Функция выполняется с помощью шестерни и шестерни. Другой важной функцией дифференциала является снижение скорости внутренних колес и в то же время увеличение скорости внешних колес на ту же величину.

Требуется, когда автомобиль движется по кривой. На криволинейной траектории внешние колеса должны проходить круг большего радиуса, чем внутренние колеса.

Это означает, что внешние колеса должны проходить большее расстояние по сравнению с внутренними колесами.Поскольку автомобиль должен двигаться как единое целое, все четыре колеса должны двигаться вместе.

Следовательно, внешние колеса должны проходить большее расстояние, а внутренние колеса должны проходить меньшее расстояние за тот же период времени.

Следовательно, необходимо изменение скорости внутренних и внешних колес. Это осуществляется дифференциалом с помощью солнечной и планетарной передачи.

iv. Ось.

Ось - следующий компонент системы трансмиссии.Ось, получающая мощность от двигателя, называется «ведущей» осью. Он состоит из двух половин.

К концам оси прикреплены опорные катки. Эти опорные катки находятся в прямом контакте с дорожным покрытием. Кузов автомобиля находится над осью.

Ось также воспринимает различные нагрузки, включая вес автомобиля. Он также передает движение опорным каткам.

4. Тело.

Использование отдельной рамы, к которой крепится конструкция кузова, в настоящее время почти устарело, за исключением некоторых применений для тяжелых коммерческих автомобилей.

В настоящее время во многих тяжелых транспортных средствах используются «подрамники» простой конструкции, к которым крепятся двигатель и коробка передач.

Подрамник поддерживается на основной раме и фиксируется на нем с помощью подходящих резиновых соединений для изоляции вибраций двигателя.

В связи с развитием технологий точечной сварки и прессования листов большинство транспортных средств имеют цельную конструкцию. Все сборочные единицы автомобилей прикреплены к кузову, который также выполняет роль рамы.

Это делает автомобиль компактным, легким, а также снижает его стоимость.Также используются некоторые промежуточные конструкции с легким шасси и корпусом из штампованной стали.

Легкое шасси в таких конструкциях усилено платформой из стального листа. Помимо четырех основных компонентов, описанных выше, автомобиль имеет системы управления и вспомогательное оборудование.

Системы управления используются для управления движением автомобиля и поэтому необходимы в автомобиле. Они включают;

и. Система рулевого управления и

ii. Тормозная система или тормоза.

и. Рулевая система.

Автомобиль во время движения может пройти круговой путь. Если путь не прямой, его нужно повернуть на какой-то угол.

Могут быть и другие ситуации, когда дорога поворачивает налево или направо, и автомобиль должен повернуть налево или направо.

Этот поворот автомобиля влево или вправо или по криволинейной траектории обеспечивается рулевым механизмом.

Система рулевого управления должна быть достаточно точной, поскольку автомобиль должен точно поворачивать вместе с траекторией.

ii. Система торможения.

Это приводит к снижению скорости автомобиля и при необходимости останавливает его. Остановить автомобиль так же важно, как и его движение.

Очевидно, когда мы достигли места назначения, мы хотели бы остановиться; и, следовательно, автомобиль должен остановиться.

Кроме того, может возникнуть какая-то чрезвычайная ситуация, и транспортному средству может потребоваться замедлить скорость или остановиться по пути.В то же время необходимо контролировать его движение.

Это управление движением обеспечивается с помощью тормозов.

5. Вспомогательное оборудование.

Это компоненты автомобиля, которые могут не быть важными, но они могут сделать вождение более комфортным.

Дело в том, что со временем некоторые вспомогательные устройства становятся необходимыми. Несколько лет назад указатели - для обозначения поворачивающей машины - не использовались. Но теперь правительство сделало это обязательным.

Хотя кондиционер не является обязательным и предназначен только для обеспечения комфортных условий, теперь он есть в каждом автомобиле в развитых странах и находит применение все большим и большим числом людей.

Изучение автомобильной инженерии включает в себя углубленное изучение всех компонентов и частей автомобиля.

Сюда входят двигатель, система трансмиссии, система управления и вспомогательное оборудование.

В автомобиле используется двигатель внутреннего сгорания.Система трансмиссии состоит из ряда частей, внедрение которых уже было представлено.

Подвески, колеса и шины также являются важными компонентами автомобиля. Изучение рулевого механизма и тормозов также важно, поскольку они образуют систему управления в автомобиле.

Спасибо! За то, что посетили нас. Это все, что касается автомобильных запчастей. Пожалуйста, не забудьте поделиться им.

типов шасси

типы шасси

определяют шасси, раму, пружины, амортизаторы, объясняют различные типы рам, пружин и описывают преимущества и недостатки шин, пружин и амортизаторов.Даже сегодня большинство внедорожников все еще используют его. «Шасси, двигатель, трансмиссия и подвеска должны быть эффективными в интерактивном режиме, а также подходить для водителей». Это горячий хэтчбек с превосходным шасси, но давайте сохраним здесь некоторое чувство меры ». Я думаю, комбинация наличия старого мотора в старом шасси просто не было конкурентоспособным. Les points repris dans ce dernier sont: le prix, l’isolation, les coloris, les styles, l’entretien, la durée de vie et le recyclage. Шасси: Шасси (произносится как TCHA-see или CHA-see) - это физическая рама или структура автомобиля, самолета, настольного компьютера или другого многокомпонентного устройства. Он поддерживает все системы автомобиля. Панкадж Мишра - блогер по страсти и инженер-механик по профессии. Еще одно преимущество стрелкового шасси для этих типов высокоточных винтовок заключается в том, что они не требуют подстилки, как традиционные приклады. система трансмиссии, тормозная система, система подвески, система рулевого управления, система охлаждения, колеса и т. д. Хотя грузовик с шасси похож на пикап, у них есть ряд важных отличий. Грузовик с шасси, который также называют грузовиком с шасси с кабиной. или грузовик с кабиной и шасси, обычно продается как неполный автомобиль, предназначенный для доработки после покупки.Шасси ПВХ. Шасси AC Cobra. Внутренние приводы (например, жесткий диск, привод компакт-дисков). Шасси - это основная опорная конструкция автомобиля, также известная как «рама». Будь то человек или животное, у каждого есть скелет, чтобы придать ему желаемую форму и размер. Его конструкция, обозначенная в названии, похожа на лестницу - две продольные рельсы, соединенные между собой несколькими поперечными и поперечными распорками. Он используется в грузовиках, автобусах и внедорожниках, а также в более крупных транспортных средствах. Магистральное трубчатое шасси - это тип шасси автомобильной конструкции, который похож на конструкцию кузова на раме.Каркас выполнен в виде отдельного блока, имеющего форму каркаса лестницы. Полуинтегральный каркас. Объяснение типов шасси следующее: 1. Типы шасси; О нас; Связаться с нами; Типы шасси транспортных контейнеров. Обычный фрейм 2. Этот отчет возвращает список компьютеров по типу компьютера и типу шасси в данной коллекции. Вместо двухмерной конструкции лестничного типа он состоит из прочного трубчатого хребта (обычно прямоугольного в поперечном сечении), соединяющего зоны крепления передней и задней подвески.MUV / MPV также может иметь третий ряд сидений. Компоненты внутри шасси. Утверждение о том, что у типа шасси есть проблемы, также не учитывает преимущества. Вы много раз слышали слово «шасси» в автомобиле, но до сих пор не понимаете его. Hennessey Venom F5: настоящий спортивный автомобиль здесь, Bollinger B1: самый мощный в мире внедорожник здесь, Maserati Ghibli Hybrid: что вам нужно знать, Поддерживает или выдерживает нагрузку на кузов автомобиля, Обеспечивает пространство и место для установки различных агрегатов транспортного средства, выдерживает нагрузку как пассажиров, так и багаж, выдерживает нагрузки, возникающие из-за плохих дорожных условий, выдерживает нагрузки при торможении и ускорении транспортного средства.Эти подробные спецификации показывают размеры контейнерных шасси, схемы интермодальных шасси и другие детали для нескольких типов шасси в нашем парке. В транспортном средстве он аналогичен скелету живых организмов. 1. Двигатель отделен, а пассажирский и багажный отделены вместе. Эти типы рамы шасси поддерживают все системы, такие как двигатель, тормозная система, система трансмиссии, система подвески и т. д. Шасси - это основа транспортного средства. Трубчатые шасси в основном использовались в гоночных автомобилях из-за непревзойденной безопасности, которую они обеспечивают.В этом типе шасси корпус выполнен в виде отдельного блока и затем соединяется с лестничной рамой. Обязательные поля помечены *. Виды каркаса по конструкции: каркас лестничного типа; Рама X-Type; Офсетная рамка; Смещение с рамой поперечины; Рамка по периметру; Рельсы каркаса. Есть два типа шасси: 1. Какие из лучших дорожных квадроциклов, доступных в Великобритании? Типы компьютерных шасси. Наиболее распространенные механические проблемы и способы их устранения в автомобиле. 7 способов избежать проблем с трансмиссией в автомобиле.Используйте notre infographie en bas de cette page для решения проблемы хорошего качества. ВИДЫ РАМ ШАССИ: Существует три типа рамы 1. Даже сегодня большинство внедорожников все еще используют ее. Другое (1) Неизвестно (2) Настольный компьютер (3) Низкопрофильный рабочий стол (4) Коробка для пиццы (5) Мини-башня (6) Башня (7) Портативный (8) Ноутбук (9) Ноутбук (10) Выбранные значения отображаются в субтитры. Он поддерживает все типы Voici un Compartif Entre les Trois, которые используются для решения проблемы. CarBikeTech - технический блог в автомобильной сфере.1. Пример: Sumo Grande, Tata Tavera, Tata Innova и т. Д. Интегральная рама 3. Шасси для прицепа 40 футов. Обычная рама шасси часто используется в более крупных транспортных средствах, грузовиках, автобусах, внедорожниках и т. Д. Кузов автомобиля определяет пространство, доступное для пассажиров, и язык в автомобиле. Он регулярно публикует специальные технические статьи по автомобильным технологиям. Это значение поступает из элемента Type структуры System Enclosure или Chassis в информации SMBIOS. Слово «шасси» происходит от французского языка.Также за пассажирским салоном имеется грузовой отсек. Слово «шасси» происходит от французского языка. Шасси «кузов на раме» часто изготавливают из стальных труб квадратного сечения, сваренных вместе, чтобы сформировать чрезвычайно прочный каркас. Чехол очень похож по смыслу, но имеет тенденцию ассоциироваться с защитным аспектом рамы, а не с ее структурой. Преимущество. Он обычно используется в легковых автомобилях и старых моделях грузовиков TATA. Это самый ранний вид шасси. Полностью переднее шасси: этот тип шасси состоит из двигателя, установленного перед сиденьем водителя или кабиной водителя.В шасси автомобиля с монококом используется металл, отформованный из листов материала. Этот же метод используется для изготовления других частей рамы. Почему при столкновении с транспортным средством, например, с небольшим автомобилем, который полностью раздавлен, а с грузовиком или большим автомобилем, он раздавлен не полностью? Что такое электромагнитная подвесная система и как она работает? поддерживает все системы в автомобиле, такие как двигатель, система трансмиссии, система рулевого управления, система подвески. Пример: Indigo Marina, Octavia Combi и т. Д. Он выдерживает все нагрузки на автомобиль как в статических, так и в динамических условиях.8.2 ШАССИ Шасси - это французский термин, который теперь обозначает все транспортное средство, за исключением кузова в случае тяжелых транспортных средств. Подробные технические характеристики выдвижного шасси 40 '/ 45' Полусинтегральная рама. Подробные технические характеристики шасси 40 футов на гусиной шее. Корпуса серверов бывают различных форм, в том числе стойки и пьедесталы (башни). В этой области преобладают шасси двух различных стилей: шасси типа «лестница на раме» и шасси unibody. Шасси AC Cobra. С самых ранних автомобилей до начала 60-х годов почти все автомобили в мире использовали его как стандарт.Зона багажника значительно больше и не имеет сидений третьего ряда. Универсалы или универсалы - это модифицированные седельные автомобили, объединяющие багажник с пассажирским пространством и расширяющие его до крыши. При покупке у него просто рельсы рамы сзади за кабиной. Эти автомобили либо оснащены 4-х колесным приводом, либо имеют опциональный 4-х колесный привод. Трубчатое шасси. Шасси - это основа автомобиля. Факторы, которые следует учитывать при покупке первого автомобиля ребенку. Структура - Дело в том, что разные типы шасси.Теперь вы сможете мгновенно узнать количество настольных компьютеров, портативных компьютеров, ноутбуков, ноутбуков, дополнительных ноутбуков, мини-башен, башен и т. Д., Которые находятся в вашей среде! Он функционирует аналогично шасси для позиционирования груза, но может выдвигаться сзади, чтобы вместить гораздо больший контейнер, чем когда он находится в сжатом положении. - Полное объяснение, 24 наиболее распространенных типа плоскогубцев и их использования (с…. Вместо этого сам кузов выступает в качестве рамы для транспортного средства. Они использовали использование ... Хэтчбэки - это автомобили с отдельной моторной и пассажирской ( или два бокса) багажное отделение закрывается пассажирским местом за задними сиденьями.Это самый ранний вид шасси. Это рама в состоянии «готово к работе». Классификация шасси: Обычное шасси управления: Двигатель установлен перед кабиной водителя. Лестничное шасси. Теперь, надеюсь, вы поняли, что такое шасси и какой у вас тип машины. Полу-форвард: например, автомобили серии TATA SE; Шасси шины: они могут быть классифицированы в соответствии с их физическими размерами и обозначаются как 1U, 2U и до 20U и более, где U представляет собой количество блоков. В зависимости от применения, некоторые из основных типов рамы приведены ниже: Типичная лестничная рама на изображении ниже: тяжелые коммерческие автомобили, такие как грузовики и автобусы, в основном используют структуру лестничной рамы. Тип компьютерного корпуса - бесплатно загрузите как презентацию Powerpoint (.ppt / .pptx), файл PDF (.pdf), текстовый файл (.txt) или просмотрите слайды презентации в Интернете. Затем на эту структуру помещается тело. Какова история автомобиля - знаете ли вы? • Автомобиль-шасси с приводом 4x4. Подпишитесь на нашу рассылку и получайте интересные материалы и обновления на свой почтовый ящик.Вместо двухмерной конструкции лестничного типа он состоит из прочной трубчатой ​​опоры, соединяющей зоны крепления передней и задней подвески. Профили рамы используются в основном. Comme le châssis oscillo-battant, celui oscillo-coulissant, комбинируют deux ouverture, ici l’ouverture à soufflet и l’ouverture coulissante sans pour autant négliger les performances d’isolation. Вы выбираете тип компьютера и шасси, а для дополнительного удобства можно выбрать «- Все -« типы компьютеров »и« - Все - »типы шасси.Вместо двухмерной конструкции лестничного типа он состоит из прочного трубчатого хребта (обычно прямоугольного в поперечном сечении), соединяющего зоны крепления передней и задней подвески. Ce châssis reste cependant plus marginal et son ouverture est limitée avec ces deux systèmes. типы рамок шасси - бесплатно загрузите как презентацию Powerpoint (.ppt / .pptx), файл PDF (.pdf), текстовый файл (.txt) или просмотрите слайды презентации в Интернете. Этот тип контейнеровозов может адаптироваться к разным размерам контейнеров.Профили рамы используются в основном. У этих автомобилей большие шины, более высокая посадка и больший дорожный просвет. Большинство людей не обращают внимания на корпус компьютера как на коробку, но он обеспечивает следующие важные функции. Полупереднее шасси управления: двигатель установлен так, что половина его находится в кабине водителя, а другая половина - впереди, за пределами кабины водителя. Это была модернизация лестничного шасси, поскольку они были трехмерными и были прочнее, чем лестничное шасси. Как работает четырехтактный бензиновый двигатель? Обычная рама 2.Обычная рама: она имеет две длинные лонжероны и от 5 до 6 поперечин, соединенных между собой с помощью заклепок и болтов. Рама пикапа. Плюс удобные большие размеры. И они приведены ниже. Массив типов шасси. Он обычно используется в легковых автомобилях и старых моделях грузовиков TATA. Ces deux systèmes permettent une aération sans encombrement la rendant idéale pour les pièces plus etroites (salle de bain, туалет, гараж ...). История автомобиля - как эволюционировал современный автомобиль? ВИДЫ РАМКИ ШАССИ: Существует три типа рам 1.Радиатор и вентиляторы. Буа, ПВХ, алюминий: quel type de châssis choisir? Эти автомобили либо оснащены 4-х колесным приводом, либо имеют опциональный 4-х колесный привод. В этом типе шасси кузов выполнен в виде… MPV (многоцелевых транспортных средств) или MUV (многоцелевых транспортных средств), в которых двигатель, пассажирское пространство и багажное отделение могут быть объединены вместе, или они могут иметь отдельную часть двигателя и пассажира зона багажника закрыта.

Southaven Animal Shelter No Kill, Боковые скручивания для начинающих, Библиотека пресетов Synth2, Бог будет говорить от вашего имени, Код доступа к математике больших идей, Питание филе свежего выращенного атлантического лосося, Шарнир шкафа 90 градусов, Кровать-чердак с инструкциями по сборке слайдов, Динамометрический ключ с защелкой Tqr600e, 1 шоколадный батончик с грибами,

материалов, используемых в деталях шасси и кузова автомобиля

Автомобильная организация зависит от соображений производителя с законодательством и нормативными актами, а в некоторых случаях - от требований клиентов.Большинство производителей предпочитают материалы, легкие, экономичные, безопасные и пригодные для вторичной переработки.

Сталь:

Основными элементами выбора материала, специально предназначенного для корпуса, является широкий спектр характеристик, таких как термическая, химическая или механическая стойкость, эффективность производства и долговечность. Сталь - это лучший выбор производителей со всеми необходимыми характеристиками. Улучшение или развитие сталелитейной промышленности сделало сталь более прочной, легкой и жесткой, чем раньше.Сталь включает не только кузова автомобилей, но также двигатель, шасси, колеса и многие другие детали. Чугун и сталь развивают критически важные компоненты конструкции для массового производства автомобилей и имеют низкую стоимость.

Лучшей причиной использования стали в качестве конструкции кузова является ее естественная способность поглощать энергию удара, возникающую при столкновении.

Алюминий:

Алюминий широко используется в автомобильной промышленности в конструкции шасси и кузова. Использование алюминия может снизить вес автомобиля.Его малый вес, высокое удельное энергопоглощение и высокая прочность являются его наиболее важными характеристиками. Алюминий устойчив к коррозии, но из-за своего низкого модуля упругости не может заменить стальные детали. Следовательно, эти детали необходимо модернизировать, чтобы обеспечить такую ​​же механическую прочность.

Использование алюминия в автомобильной промышленности значительно выросло за меньший период времени. В автомобильной промышленности алюминиевое литье используется для изготовления поршней, головок цилиндров, впускных коллекторов и трансмиссии.В шасси он используется в качестве колес, для кронштейнов, компонентов тормозов, подвески, компонентов рулевого управления и приборных панелей. Алюминий используется в конструкциях кузова, отделке и внешнем оборудовании, таком как поперечины, двери или капоты.

Последние усовершенствования показали, что 50 процентов стали экономится на корпусе белого цвета за счет замены стали алюминием. Это может привести к снижению общего веса автомобиля на 20-30%.

Магний:

Магний - еще один легкий металл, который в автомобилестроении все больше растет вместе с алюминием.Он на 33% легче алюминия и на 75% легче стальных элементов. Компоненты из магния обладают множеством механических недостатков, поэтому для использования в автомобильной продукции требуется уникальная конструкция.

Магний имеет более низкую прочность на растяжение, усталостную прочность и сопротивление ползучести по сравнению с алюминием. Модуль и твердость магниевых сплавов ниже, чем у алюминия, а коэффициент теплового расширения больше. Поскольку он имеет низкую механическую прочность, чистый магний использовать нельзя, его необходимо легировать с другими компонентами.Наиболее распространенными легирующими компонентами для применения при комнатной температуре является группа Mg-Al-Zn, в которую входят алюминий, марганец и цинк.

Характеристики:

Легкий:

Поскольку сокращение выбросов парниковых газов имеет большое значение, снижение выбросов и повышение топливной эффективности являются наиболее важными для автомобильной компании. Легкие металлы могут улучшить топливную эффективность больше, чем другие факторы. Эксперименты показывают, что снижение веса на 10% может привести к увеличению расхода топлива на 6-8%.Снижение веса можно получить тремя способами:

• Замена элементов с высокой точной массой на материалы средней плотности без снижения жесткости и прочности. Например, замена стали алюминием, магнием, композитами и пеной.
• Оптимизация конструкции несущих элементов и внешних приспособлений для уменьшения их веса без потери жесткости или функциональности.
• Оптимизация производственного процесса, например уменьшение количества точечной сварки и внедрение новых технологий соединения.

Экономический:

Самым важным отраслевым фактором в автомобильной промышленности является стоимость, которая определяет возможность выбора любого нового элемента для компонентов транспортного средства. Он включает три основных экономических фактора; фактическая стоимость сырья, добавленная стоимость производства и стоимость проектирования.

Алюминий и магниевые сплавы дороже, чем сталь и чугун, используемые в настоящее время. Поскольку стоимость высока, решение о выборе легких элементов должно быть обосновано на основе расширенной функциональности.Между тем высокая стоимость - одно из основных препятствий при использовании композитных материалов.

Безопасность:

Безопасность играет важную роль в автомобильной промышленности, производимые компоненты кузова и шасси проходят испытания на качество. Безопасность играет важную роль в автомобильной промышленности, производимые компоненты кузова и шасси проходят проверку качества. В автомобильной промышленности рассматриваются две важные меры безопасности: ударопрочность и устойчивость к проникновению.Более подробно, ударопрочность - это возможность поглощения энергии управляемыми режимами и механизмами столкновения. Сопротивление проникновению связано с полным поглощением, не допуская пробивания осколков.

Возможность вторичного использования:

Наиболее важными задачами в автомобильной промышленности являются «защита ресурсов», «сокращение выбросов CO2» и «переработка». В странах Европы и Азии есть инструкции по утилизации. В Соединенных Штатах нет никаких правил и норм в отношении срока службы автомобилей.Стальной материал может быть легко переработан, в то время как алюминий требует больших затрат.

Некоторые основные советы по проектированию шасси и рамы транспортных средств

Ключевые слова: шасси и рамы автомобилей, дизайн, IPPD - Комплексная разработка продуктов и процессов, SSS - Простые структурные поверхности.

1. Введение

Автомобильная промышленность - одна из крупнейших и наиболее инновационных в отрасли. Почти все производимые автомобили и транспортные средства производятся массовым производством, но в самом начале автомобили производились по тем же технологиям ручного мастерства, которые веками использовались для строительства конных экипажей. Из-за большого количества компонентов, а сборка зависит от соединения элементов, процедура была изменена. Он был начат Генри Фордом, который разработал методы массового производства, основанные на предварительном производстве винтовок во время Гражданской войны в США. Линейное производство основывалось на специальных гусеницах, поэтому шасси автомобиля перемещали через следующие сборочные станции с накладными складскими компонентами. Таким образом, автомобильная промышленность из небольших мастерских, производящих автомобили ручной сборки, превратилась в огромную корпорацию с технологиями массового производства и цепочкой поставок компонентов.Вторым важным фактором изменения производственных процессов и технологий стало развитие строительства. От первой конструкции на основе конных экипажей с деревянным шасси и каркасом до современных конструкций из стали, легкой стали (или даже ULSAB - Ultra Lightweight Steel Auto Body) или волоконных конструкций. Помимо непосредственных инженерных вопросов, проектировщик транспортных средств должен учитывать политические вопросы, такие как загрязнение и переработка. Таким образом, постоянно проводятся исследования материалов двигателя и кузова автомобиля с точки зрения экологии и безопасности.Новые материалы вызывают изменения в конструкции из-за различных физико-механических свойств [1-7].

Первые коммерческие автомобили (грузовики и автобусы) были основаны на паровых вагонах. Типичным примером был паровоз на базе железнодорожной техники. Ко времени Первой и Второй мировых войн промышленность коммерческого автотранспорта получила развитие. Одна из наиболее специфических групп коммерческих автомобилей - это специальные большегрузные автомобили, часто эксплуатируемые в условиях бездорожья в различных условиях и на неровном грунте.Вопросы поглощения вибрации, динамики автомобиля и устойчивости на местности становятся важными факторами при разработке проекта и новых конструкций. Транспортные средства такого типа имеют большой диапазон нагрузок, от генеральных до бетонных. Он может быть спроектирован, разработан, изготовлен и установлен кузова грузовых автомобилей и прицепов для любого использования в соответствии со специальными и индивидуальными требованиями [8-10].

2. Конструкция автомобиля

Самый первый этап производства автомобиля - это проектирование.Дизайн можно рассматривать как деятельность по поиску наилучшего (оптимального) решения инженерной проблемы в рамках определенных ограничений. Весь процесс, включающий решение от концепции до оценки, включая безопасность, комфорт, эстетику, эргономику, производство и стоимость. Проектирование - это интегрированная, многоэтапная операция, которая должна быть гибкой, чтобы допускать модификации для конкретных проблем и всех требований, возникающих в течение всего процесса. Одним из методов управления, используемых для проектирования, является IPPD (Комплексная разработка продуктов и процессов).IPPD способствует достижению целей по стоимости и производительности от концепции продукта до производства, включая поддержку на месте. Есть 10 ключевых направлений IPPD:

- клиентоориентированность,

- параллельная разработка продуктов и процессов,

- раннее и непрерывное планирование жизненного цикла,

- максимальная гибкость для оптимизации и использования уникальных подходов подрядчиков,

- поощрять надежную конструкцию и улучшенные возможности процесса,

- планирование, управляемое событиями,

- многопрофильная командная работа,

- расширение прав и возможностей,

- бесшовные инструменты управления,

- проактивная идентификация и управление рисками [12].

Требования к современным автомобилям и большегрузным транспортным средствам вызывают множество задач при проектировании транспортных средств. Помимо основных задач, таких как правильная идентификация двигателя, трансмиссии, рулевого управления, подвески, тормозов с точки зрения безопасности, полезности и комфорта, все более важными становятся свойства материалов и геометрия конструкции. Также важными требованиями для заказчика становятся шум, вибрация и резкость. Следует подчеркнуть роль выносливости и долговечности при проектировании и производстве надежного автомобиля.

Также выросли требования к грузовым автомобилям. Диапазон и сфера потенциального использования и возможности применения становятся очень широкими. Таким образом, эти автомобили начинают рассматриваться для покупателя не только с точки зрения полезности, но и, чаще, с точки зрения комфорта и безопасности, как в случае с легковыми автомобилями. Это причины для инновационных решений в современном автомобиле. Одна из них - промежуточная рама. Требования к промежуточной раме сосредоточены на нагрузках (грузах) или использовании транспортного средства и устойчивости кузова (надстройки).Поскольку применение транспортного средства или требования к нагрузке определяют форму и объем конструкции, устойчивость будет реализована как жесткость и пружинные / демпфирующие свойства соединений. Жесткие на кручение тела не могут влиять на гибкость рамы шасси при кручении. Они должны быть подключены к шасси таким образом, чтобы они были гибкими на скручивание в соответствии со спецификациями директив по монтажу кузова / оборудования. Для этого используются неподвижные подшипники и поворотные подшипники. В связи с типом специальных корпусов очень важной становится установка навесных орудий и корпусов [13].

В процесс проектирования шасси входят:

- нагружение,

- тип шасси,

- структурный анализ.

Очень важным вопросом конструкции транспортного средства является выбор материала в соответствии с необходимыми экспериментальными и аналитическими данными и эксплуатационными характеристиками (например, коррозионной стойкостью). В настоящее время доступен широкий спектр сплавов с различными свойствами, термообработкой и производственными возможностями. Таким образом, эти материалы заменили сталь и медные сплавы во многих компонентах автомобилей.Новые материалы, такие как алюминиевые сплавы, полимеры и композитные материалы, чаще используются даже в качестве кузова (кузовных панелей) автомобилей. Таким образом, первый этап определит, какая группа металлов или других материалов может быть использована в соответствии с экспериментальными и аналитическими данными. В зависимости от области применения инженер-конструктор должен учитывать материал и механические свойства из-за сил, ожидаемых во время эксплуатации транспортного средства. Достаточно сильная сила вызовет определенную деформацию.Таким образом, дизайнеры и инженеры должны понимать и сравнивать многие параметры материалов. Например:

- Прочность - это способность материала противостоять силе без остаточной деформации.

- Прочность на сжатие - это способность противостоять толкающей силе.

- Прочность на скручивание - это способность выдерживать скручивающую силу.

Другие важные свойства: прочность на разрыв, эластичность, пластичность, твердость, вязкость, стабильность размеров и долговечность.

3. Конструкция шасси и рамы автомобиля

Одним из фундаментальных и важнейших этапов проектирования является разработка шасси и рамы автомобиля, особенно для спецтехники большой грузоподъемности. Проектирование шасси транспортного средства следует начинать с анализа загружений. Следует рассмотреть пять основных вариантов нагрузки:

- случай изгиба: нагрузка в вертикальной плоскости в плоскости x-z из-за веса компонентов, распределенных вдоль рамы транспортного средства, которые вызывают изгиб вокруг оси y;

- случай кручения: на кузов транспортного средства действует момент, действующий по осевым линиям оси за счет приложения восходящей и нисходящей нагрузок на каждую ось.Эти нагрузки приводят к скручивающему действию или крутящему моменту относительно продольной оси x;

- комбинированные изгибающие и скручивающие нагрузки;

- боковая нагрузка: создается в зоне контакта шины с землей. Эти нагрузки уравновешиваются центробежными силами;

- продольная и кормовая нагрузка: возникает, когда транспортное средство ускоряется и замедляется силами инерции [14,15].

Оси транспортного средства и направления основных движений изображены на рис. 1.

Фиг.1. Оси автомобиля и направления основных движений [16]

Для случая статической нагрузки необходимо рассмотреть пример наихудших условий нагрузки, а также перегрузки. Коэффициенты, обычно применяемые к случаю статической нагрузки, особенно для транспортных средств с большим вылетом, содержащих сосредоточенные нагрузки (например, автобусы с задним двигателем). Такие нагрузки приводят к возникновению высоких изгибающих моментов на задней оси. Различные динамические условия, рассматриваемые здесь для определения осевых нагрузок, рассматриваются в [17].Если мы рассмотрим динамические нагрузки, вызванные взаимодействием транспортного средства с дорожным покрытием, это либо движущиеся нагрузки, либо случайные нагрузки. В некоторых публикациях сообщается о ряде полевых измерений и теоретических исследований, которые показали, что нагрузки на дорожное покрытие, вызванные вибрацией транспортного средства, являются движущимися стохастическими нагрузками [18, 19].

Кроме того, жесткость на кручение является важной характеристикой конструкции шасси. Из-за влияния на безопасность и комфорт езды [20]. Таким образом, целью конструкции является повышение жесткости на кручение без значительного увеличения веса шасси.

Одним из наиболее интересных методов проектирования шасси и рамы является метод SSS (простые структурные поверхности). Это простой аналитический подход для первоначального анализа предварительной концепции проекта. Метод НДС используется для анализа простых конструкций с использованием тонких пластин в качестве элементов конструкции. Его можно считать жестким только в своей плоскости. Представление конструкции транспортного средства с помощью SSS было описано много лет назад в [21]. Некоторые примеры изображены на рис. 2, где η - количество плоских конструктивных элементов (подсборки).

Рис. 2. Изображения конструкции транспортного средства от SSS [21]

При анализе конструкции делаются два ключевых допущения. Во-первых, структура статически определима [22]. Это предположение ограничивает точность, особенно при проектировании транспортных средств, где используется ряд дублирующих структур. Второе предположение заключается в том, что лист не может реагировать на плоские нагрузки, он имеет нулевую жесткость по отношению к нагрузкам, приложенным перпендикулярно поверхности.При анализе транспортного средства используется систематический подход, при котором листы анализируются по одному, начиная с листов, содержащих входные нагрузки, которые были рассчитаны отдельно. Конечным результатом будут краевые нагрузки каждого листа, как показано на рис. 3 [23]. Таким же методом можно проводить моделирование конструкций для коммерческого или специального транспорта. Некоторые примеры простой конструкции фургона SSS изображены на Рисунке 4.

Рис. 3. Диаграмма краевой нагрузки - половина автомобиля [22]

Некоторые недостатки метода НДС при проектировании транспортных средств:

- проблема в концепции дизайна,

- гибкость рамы задней двери простой коробки приводит к тому, что крутящий момент полностью переносится на пол или раму шасси,

- если окружающая рама имеет низкую жесткость, стекло может быть нагружено чрезмерно.

Для коммерческого и специального транспорта очень важна полезность автомобиля во время эксплуатации. Это становится ударным фактором, особенно для специальных тяжелых транспортных средств, которые предназначены для определенных условий эксплуатации и определенной цели использования. Таким образом, существует много типов шасси. Начиная с исторических лестничных рамок, использовавшихся в ранних автомобилях. Эти рамы выдерживают всю нагрузку, но могут приспособиться к самым разным формам тела. Он имеет хорошую прочность на изгиб и жесткость, но очень низкую жесткость на кручение.Эти рамы до сих пор используются в легких коммерческих транспортных средствах, таких как пикапы. Другой тип - это крестообразные рамы, которые могут нести скручивающие нагрузки, поскольку ни один из элементов рамы не подвергается действию крутящего момента. Он состоит из двух прямых балок и имеет только изгибающие нагрузки. Каркас задней части торсионной трубки (трубки-каркаса) выполнен из закрытого коробчатого сечения в качестве основного каркаса. Поперечные балки выдерживают боковые нагрузки, изгиб и скручивание каркаса позвоночника. Преимущество использования трубок по сравнению с предыдущими секциями с открытыми каналами состоит в том, что они лучше сопротивляются скручивающим усилиям.Типичным шасси для ухода за гонками является пространственная рама, которая представляет собой легкую жесткую конструкцию, состоящую из взаимосвязанных стоек с геометрическим рисунком. Элементы балки несут либо растягивающие, либо сжимающие нагрузки из-за внутренней жесткости треугольной рамы. Как в космической раме, так и в шасси с трубчатой ​​рамой, панели подвески, двигателя и кузова прикреплены к каркасу из труб, и панели кузова имеют небольшую структурную функцию или не имеют ее вообще. Другими современными типами конструкций являются монокок (однокорпусная), плоскостная конструкция, рама по периметру пространства, цельная конструкция кузова, современная цельная конструкция кузова в белом цвете.

Некоторые примеры шасси и рам для специальных транспортных средств показаны на рис. 5-8.

Рис. 4. SSS Конструкция фургона, где SSS 1-6: несущая изгибающая нагрузка, SSS 5-10: несущая скручивающая нагрузка [11]

Рис. 5. Каркас лестницы SSS [1]

Рис. 6. Крестообразная рама [1]

Фиг.7. Структура позвоночника (лотос) [24]

Интересным решением для расширения возможностей обычных рам или шасси для конкретного или определенного назначения и полезности являются промежуточные рамы. В качестве примера промежуточной рамы для специальных транспортных средств, эксплуатируемых на пересеченной местности, конструкция, представленная на рис. 9, была разработана компанией PS Szcześniak.

Рис. 8. Спейс-фрейм - Формула 1 [25]

Фиг.9. Промежуточный каркас - решение П.С. Щесняка [26]

4. Выводы

Процесс проектирования шасси и рам, особенно в специальных тяжелых транспортных средствах, является фундаментальным этапом всего производственного процесса. Многие свойства автомобилей жестко связаны с шасси или рамой. Динамические свойства и статические или геометрические параметры автомобиля зависят от шасси или рамы. Явления вибрации в большегрузных транспортных средствах также являются важной проблемой.Поскольку изоляция динамических откликов в кабинах хорошо известна для изоляции нагрузок, необходимо провести много исследований. Эти вопросы очень важны для конструкторов и инженеров транспортных средств и должны приниматься во внимание во всех производственных процессах, особенно при проектировании и конструировании шасси или рам.

Обзор решений в конструкции шасси и рам позволяет сделать некоторые предположения для проекта PS Szcześniak в рамках исследовательской программы DEMONSTRATOR + Поддерживая научно-исследовательские и опытно-конструкторские работы в демонстрационном масштабе, проект называется «Разработка высокопроизводительной колесной платформы». для специальных приложений.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
