замена лампочек в приборной панели – Легкий способ

Если вся приборка «четырки» или один из индикаторов перестали гореть, скорее всего, требуется замена лампочек в приборной панели ВАЗ 2114. В данной статье рассказывается, сколько и какие лампы нужны, рекомендованы альтернативные варианты, а также говорится, как поменять их.
Видеоинструкция замены лампочек:

Какие лампочки нужны?

Подсветка панели приборов ВАЗ 2114 состоит из 13 ламп. Но поменять из них можно только восемь. В приборке применяются лампы 12 Вольт на 1,2 Вт. С завода в автомобиле установлены обычные дешёвые лампочки с нитью накаливания, в народе их называют семечки, а в каталоге запчастей они имеют артикул 210613709500.

Но некоторые водители предпочитают поменять лампочки на панели приборов ВАЗ 2114 на светодиодные лампы. Они могут быть разноцветными или даже способными изменять цвет свечения, светят несколько ярче обычных. Это позволяет изменить внешний вид приборной панели. К тому же они потребляют меньше электроэнергии.

Полезно:

Специалисты рекомендуют не покупать для приборки самые дешёвые лампочки, а приобретать более надёжные экземпляры. Из галогеновых хорошо себя показали изделия брендов Philips и Osram. Если покупать светодиоды, то желательно заменить и патроны, так как в старых они могут работать плохо. В «четырнадцатой» применяются патроны типа 2W2. А из светодиодных ламп можно порекомендовать корейские Sho-Me SM-T5. Они бывают красные, синие или белые. Подходят и белые диоды  Sho-Me SM-T5-cap-super из Южной Кореи. Можно установить светодиодный модуль SMD китайского производства.

Если не горят все лампочки

Иногда на 2114 перестаёт полностью гореть подсветка приборной панели. Обычно, чтобы восстановить её работоспособность, требуется поменять . В монтажном блоке нового образца – это F10 на 7,5 А. Деталь имеет зелёный цвет. Её местоположение представлено на рисунке ниже:

Замена плавкого элемента, как правило, не вызывает трудностей у автолюбителей. Поменять его можно самостоятельно. Поэтому, когда панель приборов перестала гореть, нужно достать предохранитель и установить исправный. Если всё заработало, значит, неисправность определена правильно. В случае сомнений деталь можно проверить мультиметром.
Но иногда приборка может не гореть и по иным причинам. Это:

• Перегорание контактной платы;
• Обрыв проводки;
• Окисление контактов.

Диагностировать их можно с помощью мультиметра и при визуальном осмотре. Обычно определить и устранить эти неисправности можно самостоятельно. Но в некоторых случаях может потребоваться помощь автоэлектрика.

Полезно:

Замена лампочек в приборной панели ВАЗ 2114

Замена лампочек в приборке ВАЗ 2114 не требует обращения в автосервис. Её можно выполнить своими руками. Для этого потребуется крестовая отвёртка и новые лампы. Алгоритм выполнения процедуры:

1. Снять декоративную накладку. Для этого нужно открутить крепления отвёрткой. Начинать снимать деталь следует снизу, подтягивая её на себя.

2. Отсоединить провод прикуривателя.
3. Удалить саморезы накладки приборки.
4. Убрать накладку.
5. Отсоединить провода от панели приборов.
6. Открутить крепления приборки. Обычно деталь держится на саморезах.
7. Снять панель.

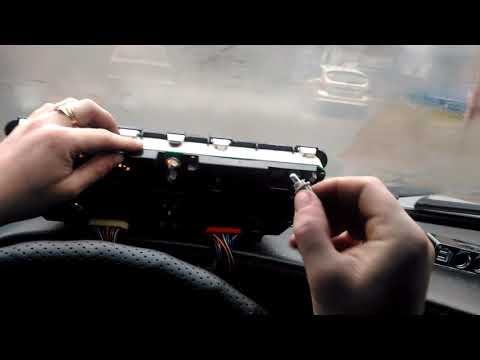

8. Вытащить патроны лампочек, которые вышли из строя. Для этого их необходимо выкрутить против часовой стрелки.

9. Удалить неисправные лампы.
10. Заменить лампочки.
11. Проверить работоспособность индикаторов. Если они начали работать – неисправность определена верно. Если этого не произошло, возможно, перегорела другая лампа, или причина поломки иная. Иногда случается, что и новая лампочка оказалась бракованной. Чтобы проверить её или найти негорящую лампу, можно проверить их мультиметром. Это делается так:

• Перевести прибор в режим омметра;
• Один щуп установить к боковой части цоколя, а второй – к нашлёпке в его торце;

Если стрелка прибора сдвинется, элемент исправен. Данный способ не подходит для проверки светодиодных ламп. В этом случае для диагностики мультиметр следует установить в диодный режим. Измерения проводятся по такому же принципу, но в процессе необходимо менять щупы местами. Если лампа рабочая, ток должен идти лишь в одну сторону. Но обычно перегоревший элемент можно выявить на глаз.

12. Собрать приборную панель и остальные элементы. Операция выполняется в обратном порядке.

По окончании работ необходимо проверить функциональность ламп приборки или всей панели.
Некоторые владельцы 2114 меняют лампочки не из-за перегорания, а чтобы улучшить свечение или изменить цвет с помощью светодиодных элементов.

Езда с негорящей панелью приборов или отдельными индикаторами не запрещена законодательно. Но это вызывает заметный дискомфорт. Отказ контрольных ламп аккумулятора, давления масла или уровня топлива может помещать вовремя заметить серьёзную поломку автомобиля или отсутствие бензина. Поэтому неисправность подсветки рекомендуется незамедлительно устранить при обнаружении.

Замена ламп подсветки приборной панели

Когда подсветка приборной панели перестает работать, езда на автомобиле в вечернее и ночное время перестает быть комфортной: приходится на ощупь находить инструменты управления обогревом или кондиционером, а главное, о том, какие показания выводятся на спидометре, тахометре, табло с температурой двигателя и остатках бензина в топливном баке, остается лишь догадываться.

Такую неисправность необходимо устранять как можно скорее. Чаще всего ее причиной становятся вышедшие из строя лампочки подсветки комбинации приборов. Следует отметить, что процесс замены этих неработающих элементов является несложным, однако основная трудность состоит в том, чтобы добраться до лампочек в приборной панели.

Подготовительный процесс

Новые светодиодные лампы

Решив поменять лампы подсветки, нужно понимать, что придется снимать торпеду автомобиля. Для проведения данной процедуры потребуются следующие инструменты:

• отвертки;
• тестер;
• новые лампочки.

Замена ламп в панели приборов

Работа выполняется в несколько этапов:

1. Производится демонтаж торпеды приборной панели, при помощи крестовой отвертки откручиваются два крепления спидометра.
2. После снятия панели приборов с обеих сторон отсоединяется колодка контактов, каждая из которых имеет определенный цвет, поэтому перепутать что-либо здесь достаточно сложно.
3. Как только проводка отсоединена, к работе подключается тестер, с помощью которого осуществляется проверка лампочек на работоспособность. Вышедшие из строя – подлежат замене. Для этого необходимо вынуть цоколь.
4. Воспользовавшись плоскогубцами, открутите цоколь против часовой стрелки. На место старой лампочки устанавливается новая.
5. Затем все детали собираются в обратном порядке.

Фото

Снимаем декоративную накладку

Откручиваем приборную панель

Вытаскиваем и отсоединяем разъемы

Отсоединяем трос спидометра от коробки

Стопорное кольцо

Заводим тросик в кабину

Теперь можно менять лампы

Патрон поворачивается против часовой стрелки

Лампы на замену

Установка диодов в приборную панель

Где и какие лампы подсветки располагаются на Калине

Автовладельцы, которые являются сторонниками тюнинга, предпочитают использовать для замены светодиодные лампы, обеспечивающие более яркое освещение панели приборов. Одни, разбирая приборную панель, клеят по периметру удобную в монтаже светодиодную ленту, другие просто вставляют диоды в посадочные места для лампочек.

Керамические диоды дают рассеянный свет

Нельзя не отметить, что замена ламп в приборной панели на светодиоды является более сложной.

Вам придется немного подпилить кончик диода, не задев при этом светящий элемент. Это требуется для того, чтобы добиться рассеянного освещения. Если этого не сделать, установленные диоды будут светить в одну точку. Кроме того, придется позаботиться и о дополнительном сопротивлении.

Видео

Смотрите, как снять приборную панель:

Сравнение ламп подсветки приборной панели:

Щиток приборов ваз 2114 отлично выглядит и почти ничем не отличается от

В процессе эксплуатации автомобиля ваз 2114 может возникнуть вопрос относительно приборной панели, особенно когда владелец четырнадцатки решил заняться тюнингом ваз 2114. При неисправности происходит, необходимо знать, как правильно снять и установить приборную панель ВАЗ 2114. Возможно, вам также потребуется настроить панель. Каждая операция имеет свои нюансы, о которых речь пойдет ниже.

В процессе эксплуатации автомобиля могут возникать различные проблемы в приборной панели. Указатели, бортовой компьютер или система могут не работать. В этом случае проверьте предохранитель. Скорее всего, он сгорел. Но в этом нужно убедиться, проверить проводку и заменить ее. Короткое замыкание может вызвать эту проблему.

В щитке приборов ВАЗ 2114, цена которого находится в пределе 15 000 рублей, индикатор расхода топлива и тахометр могут не работать или вообще не работать. Если после проверки контактов ничего не обнаружилось, то стоит сделать сброс. Для этого кнопку сброса держат несколько секунд, а зажигание нужно включить. Если стрелки приборов пошли вверх — значит, с самими приборами все в порядке. Если этого не происходит, значит, в устройствах образовались микротрещины.

Для проверки панели приборов ВАЗ 2114 (фото выше) необходимо снять неисправные приборы и рассмотреть их под лупой. Но для начала нужно снять панель приборов ВАЗ 2114 и провести детальный осмотр. Если на этот раз дефекты не будут обнаружены, то придется разобрать указатели и проверить исправность шестерни. Для замены вышедшей из строя шестерни нужна такая же новая шестерня.

Рекомендуемый артикул: Топливный фильтр Форд Фокус 2 и его замена

Подсветка приборной панели ВАЗ 2114

Заводская светотехника в автомобиле ВАЗ 2114 оставляет желать лучшего. Недостатком подсветки является, прежде всего, большое цветовое разнообразие подсветки, что не очень удобно в использовании. Вывод только один — подсветку панели приборов ВАЗ 2114 нужно улучшать. Хотя многим водителям девяток очень нравится европанель, которая изначально стоит на ВАЗ 2114, поэтому на ВАЗ 2109 панель ВАЗ 2114 при возможности устанавливают.

Для улучшения освещения, чтобы обозначения панели приборов ВАЗ 2114 были более заметными, потребуется разобрать приборную панель и приобрести необходимое количество светодиодов. На разобранной панели необходимо сделать отметки для монтажа новых диодов. Для каждого устройства понадобится определенное их количество. Например, для датчика температуры может понадобиться три лампочки. В специально отведенные места припаяны светодиоды и сопротивления. При этом необходимо соблюдать их полярность и аккуратно притирать головки.

После того, как все диоды были припаяны, нужно снять питание и проверить их работу. Если какая-то из лампочек не загорается, то значит она неисправна или нарушена полярность.

Для подсветки ЖК-дисплея необходимо заменить лампу с цоколем на диодную и сопротивление. Те же манипуляции можно провести с любым индикатором и прибором на панели.

Сборка подсветки панели приборов ВАЗ 2114

Для сборки все провода светодиодов нужно вывести для подключения к плате. Затем нужно соединить оргстекло и корпус наглухо. Сзади эта конструкция соединяется с помощью винтов. Подсветка панели приборов ваз 2114 через табло. Устанавливать его нужно, но так аккуратно, чтобы не погнуть стрелки приборов, а точнее их приводы. Все фиксируется винтами. Питание диода припаяно к питанию лампы. Затем наденьте стрелки и установите на ноль.

Рекомендуемая статья: Как не уснуть за рулем в дальних поездках

При необходимости можно скорректировать показания приборов и датчиков с помощью бортового компьютера. Сверху на панель надевается специальный прозрачный козырек. После этого панель приборов возвращается на прежнее место.

Как заменить лампочку номер ваз 2114. Как заменить лампочку номер на ваз 2114. Замена лампочки ваз 2114.

Подсветка номерного знака автомобиля является очень важным элементом общего вида транспортного средства, ведь именно с ее помощью ночью номера становятся читаемыми. Но тут все не так просто, так как за подсветку, не соответствующую нормам закона, запросто могут оштрафовать. Об этом далее в статье.

Содержание

• Подсветка Госномера, зачем нужна подсветка, где находится световой индикатор
• Цвет подсветки номера по закону
• Подсветка номера, возможные причины
• Инструменты, приспособления, расходники
• Как заменить лампочку номер ВАЗ 2114, пошаговая инструкция
• Подсветка светодиодная, как заменить обычные лампочки накаливания на светодиодные
• Подсветка светодиодная номера как установка светодиодных лент, пошаговая инструкция
• Советы Плюсы: как избежать попадания влаги на светодиоды

Подсветка Госномера, зачем нужна подсветка, где находится световой индикатор

Подсветка от Orctecla

Состояние подсветки. Номера необходимы для опознавания автомобиля в темное время суток, цвет фонаря при этом обязан соответствовать правилам дорожного движения и правовым нормам ГОСТ. Рекомендуемое освещение желтое или белое, а не красное или синее. Штатная подсветка характеризуется наличием одного недостатка – при большом цветовом разнообразии процедура эксплуатации автомобиля затрудняет, поэтому система освещения требует серьезной доработки или самой полной ее замены.

Светодиоды вместо обычных ламп

Цвет подсветки номера по закону

Освещение номера предполагает установку специальных фонарей, но только сзади автомобиля. Конечно, это требование не повлияет на функциональность самого автомобиля и необходимо лишь для обеспечения читаемости номерного знака в темное время суток, но несоблюдение правил установки и эксплуатации этих элементов освещения влечет за собой определенные проблемы.

Подсветка обязана быть довольно яркой, однако иметь стандартный цвет, а предусмотренные конструкцией лампочки должны светиться постоянно. Даже если один из них проедет, в результате чего часть регистрационного знака будет плохо различима, водитель может наложить штрафные санкции.

На передней части автомобиля запрещается устанавливать световозвращающие устройства или световые приборы красного цвета, а также другие световые приборы, режим работы и цвет огней которых не соответствуют требованиям основных положений о доступе транспорт.

На заднюю часть автомобиля запрещается монтировать фонари заднего хода, а также подсветку номера огнями любых цветов, кроме желтого, оранжевого или красного. Также не допускается установка светоотражающих устройств любых цветов, кроме красного. Исходя из этого, установка подсветки номерного знака синего цвета, которую очень любят многие автовладельцы, также будет основанием для наложения штрафа.

Подсветка номера, возможные причины

Если не работает подсветка номера, причин может быть несколько:

1. Блокированная лампочка.
2. Системный предохранитель вышел из строя.

3. На теле нет массы.
4. Нет напряжения (+) на проводах.
5. Слишком слабый контакт в монтажном блоке.

Для устранения этих факторов потребуется либо ремонт подсветки, либо ее полная замена.

Инструменты, приспособления, расходные материалы

1. Новые лампы.
2. Плоская отвертка.


Как заменить лампочку номер ВАЗ 2114, пошаговая инструкция

Для замены лампы номерного знака на ВАЗ 2114 делаем следующее:

1. Выключите освещение.
2. Откройте багажник.
3. С помощью пластиковой отвертки используем плафон для заделки замков.

4. Вынимаем корпус подсветки и разъединяем контакты.

5. Вытяните уплотнительную муфту.

6. Заменяем.

7. Установите конструкцию обратно.

8. Проверить работоспособность устройства.


Точно такие же действия выполняются на другом.

Светодиодная подсветка, как заменить обычные лампочки накаливания на светодиодные

Заменить штатные лампы на светодиодные очень просто, так как они имеют такие же контакты, как заводские изделия. Однако при установке светодиодной лампы очень важно не перепутать полярность, иначе лампа работать не будет.

Не менее важно правильно подобрать лампу, ведь слишком яркая будет отнимать много энергии и часто выходить из строя. Монтаж очень дорогих лампочек тоже не нужен, потому что подсветка будет очень заметна, отвлекая автомобилистов от дорожного процесса. Изделия низкого качества способны часто выходить из строя и иметь разнообразные дефекты. Так что лампочки стоит покупать у проверенных производителей и экономно их использовать.

Светодиодная подсветка номера как установить светодиодные ленты, пошаговая инструкция

Для установки светодиодной ленты вам понадобятся три резистора и три светодиодные ленты. Их цветовая гамма чрезвычайно разнообразна, но лучше всего отдать предпочтение желтым или белым тонам. Для замены обычной подсветки на светодиодную делаем следующее:

1. Припаиваем резистор к плюсовому концу полоски светодиодов.
2. К его концу, как и к минусовой стороне, прикапаем проволочку.
3. В результате получается конструкция, имеющая два контакта, которые подключаются к проводам от штатной подсветки.

Для придания ленте оригинального дизайна возьмите кусок оргстекла и прострелите полоску силиконовым герметиком. Затем ленточные провода необходимо соединить с контактами штатных ламп подсветки, после чего сделать изоляцию.

Далее необходимо подготовить поверхность для монтажа конструкции:

1. Демонтируем плафоны.
2. Монтажная сторона обезжиривается растворителем.
3. Дайте поверхности высохнуть и нанесите герметик.
4. Клей для светодиодной ленты.
5. Заклейте ленту по краям и оставьте до полного высыхания.
6. Проверьте товар в футляре.

Советы Плюсы: как избежать попадания влаги на светодиоды

Во избежание попадания влаги на светодиоды необходимо распределить их по углам и закрепить герметиком.
