Замена реле регулятора генератора на Лада Калина: фото, видео

Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.

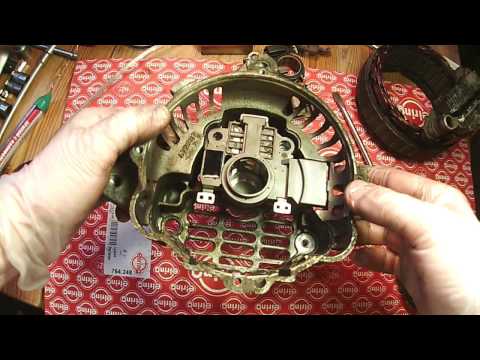

Видео по замене реле регулятора напряжения на Лада Калина:

В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.

Содержание

• 1 Причины неисправности
  • 1.1 Процесс замены реле регулятора генератора
  • 1.2 Выбор на Калину
• 2 Выводы

Причины неисправности

Вид старого и нового реле регулятора напряжения

Существует несколько причин выхода со строя реле регулятора на автомобиле. Рассмотрим, основные из них:

1. Короткое замыкание в бортовой сети, которое привело к выходу со строя реле регулятора. Это случается довольно часто, поскольку генератор сам служит источником питания, и между ним и выработанным током нет предохранителя, который бы защищал.
2. Износ. Как и любая деталь в автомобиле реле регулятора может износиться.
3. Стёрлись щётки.

   Стрелкой отмечены стёртые щётки. Их длина 3 мм вместо положенные 5 мм.

Как определить, что реле регулятора вышло со строя?

Схема подключения генератора к электроцепи

Рассмотрим, основные варианты:

1. Недостаточный заряд аккумуляторной батареи приводит к тому, что автомобиль после того, как выключили зажигание, плохо заводится или вообще может не завестись.
2. Свет при оборотах в 2000 светит нормально, а на холостом ходу тускнеет.

После того, как разобраны основные причины, можно перейти к процессу замены.

Устройство генератора Калина

Процесс замены реле регулятора генератора

Итак, процесс замены реле регулятора генератора потребует демонтаж самого изделия, но при этом не понадобится яма, а все операции можно провести с моторного отсека. Рассмотрим, пошагово, как заменить реле регулятора генератора на Ладе Калине:

1. Снимаем «клемму-минус».
2. Для замены реле придется демонтировать генератор.

   Вид сбоку и сзади генератора Калина

   Вид спереди генератора Калина

3. Ослабив крепления генератора, попустим его немного и демонтируем ремень.
4. Снимаем колодку проводов с разъема.

   Наглядная схема подключения генератора Калина на автомобиле

5. Откручиваем гайку, которая держит контактную группу проводов, и демонтируем ее.
   Отключаем провода плюс и минус контактов генератора

6. Выворачиваем болты верхнего и нижнего крепления и вынимаем их.
7. Демонтируем генератор.
8. Когда генератор снят, можно преступить к замене реле.
9. Отщелкиваем три пластиковых фиксатора задней крышки, и демонтируем ее.

   Откручиваем болты крепления задней крышки генератора

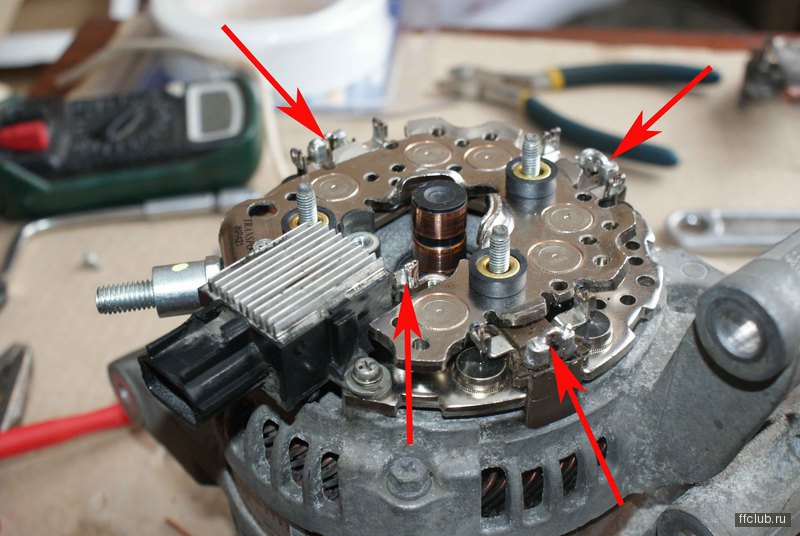

10. Отключаем диодный мост.

    Разъединяем провода реле регулятора напряжения

11. Откручиваем гайку и демонтируем втулку на болте контактной группы.

    Откручиваем гайку крепления контактной группы

    Демонтаж крепления контактной группы

12. Выкручиваем два винта, которые удерживают реле регулятора.

    Откручиваем крепление реле регулятора

13. Демонтируем реле.

    Вытаскиваем реле регулятора Калина

14. Сборка проводится в обратном порядке.

Установлено новое реле

Таким образом, проведена замена реле регулятора генератора Лада Калина.

Выбор на Калину

Щётки закрыты колпачком для транспортировки

Реле регулятор с другого ракурса

Щётки закрыты колпачком для транспортировки

Артикул реле регулятора

Износ щёток

Сильный износ щёток

Выбрать реле регулятор Лада Калина довольно легко. Аналогов оригинально не существует, но подходит с ВАЗ 2110, Приоры или Гранты.

Поэтому, как показывает опыт и практика автолюбители устанавливают, как правило, оригинал, если не меняют генератор на более мощный.

Выводы

Заменить реле регулятора генератора на Ладе Калине достаточно легко и просто, поскольку не требуется специальных знаний или навыков. К выбору стоит относиться тщательно, поскольку рынок и так на 50% состоит из подделок. При покупке стоит проверять наличие сертификатов качества и голограмм.
