Замена замка ваз 2107: пошаговая инструкция. Фото и видео

Как заменить замок и ручки передней двери ВАЗ-2107

Снятие обивки двери, замка и ручек передней двери ВАЗ-2107

В этой статье рассмотрим:

— как заменить зеркало заднего вида;

— как снять обивку двери;

— как снять и установить замок передней двери.

Замена наружного зеркала заднего вида

Опускаем стекло двери.

Вынимаем из передней части рамки двери уплотнитель

Крестообразной отверткой отворачиваем саморез крепления зеркала и снимаем зеркало с двери

Устанавливаем новое зеркало в последовательности, обратной снятию.

Замена обивки двери

Поддев отверткой, вынимаем заглушку подлокотника.

Крестообразной отверткой через отверстия подлокотника отворачиваем три винта его крепления и снимаем подлокотник.

Вводим лезвие шлицевой отвертки между розеткой и облицовкой ручки стеклоподъемника.

Отжимая облицовку от розетки, расцепляем их и снимаем облицовку ручки.

Снимаем ручку и розетку.

Поддев шлицевой отверткой, снимаем облицовку внутренней ручки замка двери.

Поддев шлицевой отверткой обивку, «отщелкиваем» 7 пластиковых фиксаторов, расположенных по нижней и боковым сторонам двери

Немного опускаем обивку и снимаем ее с внутренней ручки двери.

При необходимости, например, для замены стекла, снимаем накладку обивки.

Отворачиваем рукой или крестообразной отверткой кнопку блокировки замка.

Крестообразной отверткой отворачиваем саморез крепления накладки.

Шлицевой отверткой поддеваем и «отщелкиваем» три пластиковых фиксатора

Приподняв, снимаем накладку с двери

Устанавливаем обивку двери в обратной последовательности

Замена выключателя замка двери

Снимаем обивку двери.

Шлицевой отверткой отсоединяем тягу выключателя от замка двери.

Тягу можно отсоединить и от самого выключателя.

Плоскогубцами снимаем стопорную скобу и вынимаем выключатель замка вместе с уплотнительным кольцом

Переставив уплотнительное кольцо на новый выключатель, устанавливаем его в порядке, обратном снятию.

Замена наружной ручки двери

Снимаем обивку двери

В следующей операции для наглядности тяга выключателя замка и желобок опускного стекла демонтированы.

У передней двери круглогубцами или шлицевой отверткой снимаем с тяги конец резинового фиксатора и выводим тягу из отверстия в замке.

У задней двери отверткой или торцевым ключом «на 8» отворачиваем на 1–2 оборота стопорный винт замка

Ключом «на 8» отворачиваем две гайки крепления замка передней или задней дверей

Снимаем наружную ручку двери вместе с тягой.

Устанавливаем ручку в обратной последовательности

Замена замка передней двери

Поднимаем стекло в верхнее положение.

Снимаем обивку двери.

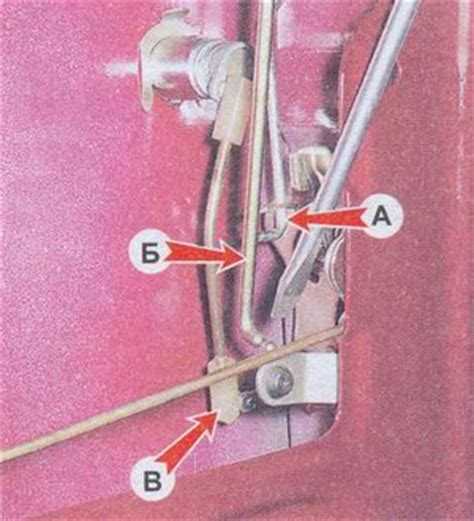

Отсоединяем от замка тягу выключателя и тягу наружной ручки двери.

Шлицевой отверткой аккуратно отсоединяем тягу кнопки выключения замка.

Замок можно вынуть и с тягой, отвернув кнопку выключения замка.

С торцевой стороны двери крестообразной отверткой отворачиваем два винта крепления желобка и, чуть опустив его и выведя язычок из паза, отодвигаем желобок в сборе с уплотнением

Той же отверткой отворачиваем два винта крепления внутренней ручки двери и утапливаем ее внутрь двери

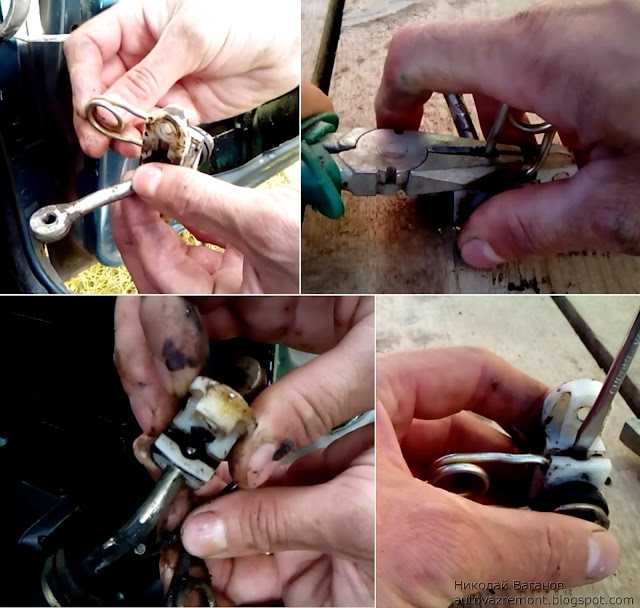

Крестообразной отверткой отворачиваем еще три винта и вынимаем замок из двери вместе с тягой и внутренней ручкой.

Отметив фломастером положение фиксатора на стойке, ключом «на 10» отворачиваем три болта крепления и снимаем фиксатор двери вместе с регулировочными прокладками.

При установке нового фиксатора набор прокладок сохраняем.

Смазываем новый замок любой пластичной смазкой, подсоединяем к нему тягу с ручкой и устанавливаем на дверь в последовательности, обратной снятию.

Устанавливаем фиксатор. Если замечаний к работе замка нет, собираем дверь

Замена и модернизация замка багажника ВАЗ 2107

Багажник на машине — это место, где можно хранить запаску от автомобиля, а также транспортировать разные грузы соответствующих размеров и веса. Замок багажника на ВАЗ 2107 предназначен для того, чтобы не только закрыть крышку, но еще и для ограничения доступа под нее посторонних лиц. Иногда владельцы Жигулей седьмой модели сталкиваются с такими проблемами, как неисправность замка.

Содержание

• 1 Как снять замок багажника
  • 1.1 Замена личинки и установка замка багажника на семерку
  • 1.2 Регулировка замка багажника
  • 1.3 Открывание с кнопки
  • 1.4 Вывод тросика замка багажника в салон

Как только возникаю поломки замка багажника, сразу же необходимо прибегнуть к их устранению. Для этого понадобится снять механизм открывания крышки. Делается это для того, чтобы выполнить ремонт или произвести замену замка багажника. Порядок демонтажа замка багажника имеет следующий вид:

1. Первоначально необходимо обвести контур механизма, обозначив тем самым положение устройства на крышке. Это делается для того, чтобы не понадобилось повторно регулировать замок.
2. Используя ключ на «10», необходимо выкрутить 2 гайки, которыми крепится замок на багажнике.
3. Теперь можно демонтировать устройство с автомобиля, а затем, проталкивая личинку внутрь крышки, извлечь сердечник.
4. Демонтируется сердечник или личинка совместно с дистанционной втулкой.

Это интересно! Особое внимание нужно уделить резиновому уплотнителю, который подлежит замене при износе или наличии следов деформации.

Процесс совсем не трудный, и на его выполнение уходит не более 15 минут времени. Новая личинка с механизмом устанавливаются на место в порядке обратном снятию. На багажник ВАЗ 2107 ставить надо предварительно смазанный замок, но об этом более подробно узнаем далее.

Замена личинки и установка замка багажника на семерку

Если возникает необходимость заменить личинку, то перед тем, как установить новое устройство, его нужно тщательно обработать смазкой Литол-24. Смазку необходимо вносить не только при установке новых деталей, но и после проведения ремонта старых составляющих.

Замена личинки замка ВАЗ 2107 следует выполнять в таком порядке:

1. Первоначально установить уплотнительную резинку в крышку багажника. Причем ее желательно заменить при чрезмерном износе.
2. Внутрь дистанционной втулки необходимо установить личинку.
3. Совместно с втулкой, личинку требуется установить в замке (механизме).
4. Расположить механизм в крышке багажника, сопоставив его точно с отметками, которые были предварительно отмечены маркером.
5. В итоге понадобится затянуть гайки крепления, воспользовавшись гаечным ключом.

Откручиваем гайки крепления

На этом процесс замены личинки завершен, и можно продолжить эксплуатировать его далее. После установки рекомендуется воспользоваться жидкой силиконовой смазкой, которая наносится внутрь личинки для смазки механизма.

Регулировка замка багажника

Часто владельцы семерок сталкиваются с тем, что при открытии крышки багажного отсека возникают трудности. Причем связаны они непосредственно с тем,  что механизм заклинивает по причине нарушения расположения на крышке. Процесс настройки выполняется достаточно просто:

• Ослабить гайки крепления.
• Сместить устройство выше или ниже в зависимости от причины, почему нельзя открыть багажник.
• Зафиксировать крепление гайки вручную, а затем затянуть гаечным ключом.

В итоге необходимо проверить качество работы устройства. Если возникает зазор(между крышкой и стенками багажника), заедания или устройство подклинивает при открытии, нужно еще отрегулировать его. Как только механизм будет работать исправно, карандашом необходимо отметить положение замка, что позволит в следующий раз установить его с первого раза на место.

Открывание с кнопки

Возможность открытия крышки багажного отсека дистанционно, делает отечественный автомобиль более комфортным. При этом нет необходимости постоянно отмыкать замок ключом, так как открывать он будет автоматически с кнопки. Кроме того, такое устройство исключит развитие ситуаций, когда замок замерзает, и открыть его можно только после поливания горячей водой. Сделать электрозамок на семерке не трудно, и для этого понадобится взять такие детали:

1. Реле с четырьмя контактами.
2. Активатор или электропривод.
3. Провода и кнопка.
4. Разъемы «мама» и «папа» для подключения схемы.

Понадобится также изолента или термоусадочные трубки. Перед тем, как начать работу, понадобится откинуть клемму «минус» с аккумулятора. Принцип реализации задумки выполняется следующим простым способом:

1. От аккумулятора необходимо подать питание на клемму реле в соответствии со схемой. Оба контакта «87» и «85» необходимо запитать напрямую от АКБ, что позволит открывать крышку даже при отключенном зажигании.
2. От контакта «86» провести провод к одной из клемм кнопки. Второй вывод кнопки необходимо подключить к массе на автомобиле.
3. От контакта «30» реле нужно запитать активатор, подав питание на зеленый провод.
4. Синий провод от активатора подключить к массе.
5. Проверить исправность работы системы.

Активатор соответственно необходимо закрепить на крышке багажника так, чтобы при перемещении якоря, происходило воздействие на замок. В итоге электропривод замка багажника на ВАЗ 2107 будет подключен, и начнет безотказно работать. Кнопка в салоне располагается непосредственно на панели, чтобы в любой момент, не покидая салон, можно было ее нажать, и открыть крышку.

Вывод тросика замка багажника в салон

Электрический привод открытия крышки багажника более эффективен, однако, этот способ более затратный, чем по сравнению с применением тросика. Принцип работы тросика аналогичен открытию крышки капота. Только потребуется воспользоваться тросиком в несколько раз длиннее.

Чтобы воплотить задумку в реальность, понадобится следующий материал:

• Трос, длина которого составляет 4 м, а также диаметром 1,2 мм.
• Оплетка соответствующей длины, которую можно использовать от велосипеда.
• Оголовки для троса.

Чтобы при помощи троса можно было открывать замок багажника, его необходимо провести от водительского сидения до крышки багажника. При этом возле водительского сидения устанавливается соответствующий рычаг, а второй конец троса нужно закрепить на подвижном элементе механизма замка багажника ВАЗ 2107.

На этом процесс модернизации открытия замка завершен, и можно испытать его работу. Практика показывает, что проще установить электропривод для отпирания багажника, чем прокладывать трос в оплетке.
