Как измерить силу тока мультиметром

Очень хорошо, когда в инструментальном «арсенале» владельца дома или квартиры имеются контрольно-измерительные приборы. В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней электрической сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах.

Как измерить силу тока мультиметром

Но кроме наличия самого мультиметра, необходимо еще и умение работать с ним. Вот здесь бывает сложнее. Если, скажем, с прозвоном провода, определением наличия и величины напряжения обычно проблем не возникает, то с замером силы тока у многих возникают неясности. И, кстати, эта операция, по сравнению с другими упомянутыми, наиболее сложна и в определенных условиях бывает наиболее опасна.

Поэтому темой предлагаемой публикации станет вопрос, как измерить силу тока мультиметром.

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока.

Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Цены на мультиметры

мультиметр

Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля
  • Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Разбираемся с устройством мультиметра

Для измерения силы тока используются специальные приборы, название которых говорит само за себя – амперметры. В продаже чаще всего встречаются амперметры стационарной установки, в виде панелек или для DIN-рейки. Они обычно монтируются в распределительном щите и позволяют отслеживать текущие показатели силы тока, например, за всю локальную систему электроснабжения или на какой-то выделенной её линии.

Амперметры стационарной установки – панельного типа (слева) и для монтажа в распределительный щит на DIN-рейку

Устанавливают такие приборы, если в этом есть необходимость, только специалисты электрики. Измерить силу протекающего тока с помощью них – проще простого. Необходимо просто взглянуть на текущие показания при включенной на линии нагрузке.

Этим, по сути, их функциональность и ограничивается. Естественно, у хозяина квартиры (дома) не будет возможности снять подобный прибор с места его стационарной установки для проведения замеров в другом месте.

Другой вариант, который уже позволяет работать в нужном месте – это так называемый лабораторный амперметр. Настольный прибор, в котором имеются клеммы, то есть предусмотрена возможность подключения измерительных проводов со щупами для проверки силы тока на том или ином участке цепи.

Лабораторный амперметр – ограниченность в функциональных возможностях делает такие приборы невостребованными для домашнего хозяйства.

Но приобретать такой «девайс» для домашнего инструментального «арсенала» — вряд ли имеет смысл. Просто по той причине, что замером силы тока все и ограничивается. А это измерение, кстати, как уже говорилось, проводится на «бытовом» уровне, пожалуй, реже всего.

Поэтому такие приборы популярности себе не снискали. И оптимальным вариантом является мультитестер (мультиметр).

Эти измерительные многофункциональные приборы представлены в продаже в очень большом разнообразии. Первое, сразу бросающееся в глаза различие – приборы могут быть стрелочными, со снятием показаний со шкал. Несмотря на то что считаются уже «вчерашним днем», некоторые мастера отдают предпочтение именно им. Но для новичка может быть затруднительно на первых порах считывать показания – со шкалами и шагом из градуировки по неопытности несложно запутаться.

«Дисплей» некогда очень популярного мультиметра Ц4353. Одна стрелка и множество шкал, с которыми начинающему бывает непросто разобраться.

Поэтому максимальной популярностью пользуются все же цифровые мультиметры, демонстрирующие на дисплее показания в абсолютном выражении. Умение пользоваться такими приборами приобретается гораздо быстрее. Стоимость многих моделей – весьма доступная, и подобные мультитестеры прочно вошли в домашний инструментальный набор.

Но и среди них бывают существенные различия, которые необходимо знать и учитывать при проведении измерения электрических параметров.

Наиболее удобны, наверное, мультиметры, в которых достаточно выставить лишь режим измерений. Допустимый диапазон при этом не указывается – прибор автоматически подстроится под параметры цепи, проведет замер и выдаст искомый результат.

Цены на мультиметр Ц4353

мультиметр Ц4353

Пример показан на иллюстрации:

Удобный в пользовании мультитестер, в котором упрощена установка режимов работы

Рукоятка переключателя режимов (поз.1) имеет всего несколько положений. Это напряжение – объединено переменное V AC (значок ~) и постоянное DC (—), в вольтовом и милливольтом диапазоне. Аналогично и с силой тока – А, тоже без разделения на тип тока, но с градацией на амперы и миллиамперы. Кроме того, обязательно имеется опция замера сопротивления и прозвона цепи. Могут быть и другие заложенные функции.

В нижней части расположены гнезда для подключения измерительных проводов со щупами. Их бывает три или четыре. Обязательно имеется гнездо СОМ – для «общего» провода (поз. 2), как правило – черного цвета. Гнездо поз. 3 – для красного провода при проведении подавляющего большинства измерений. Под гнездом имеется надпись с указанием допустимых пределов измерений по напряжению и току. И, наконец, гнездо поз. 4 – выделено для замеров силы тока, исчисляемой в амперах. Также указан допустимый предел — не более 10 А.

Показания высвечиваются на цифровом дисплее (поз. 5).

Такие приборы удобны, однако их стоимость в несколько раз превышает цену на широкодоступные мультиметры. Поэтому их чаще можно увидеть у профессионалов.

Более распространенный вариант – мультиметры, при пользовании которыми необходимо не только переключать режим и переставлять измерительные провода, но еще и указывать предполагаемый диапазон измерений.

К установке положения переключателя в таком мультитестере приходится относиться более внимательно

При пользовании таким мультиметром требуется не только указать режим работы, но и выставит переменный или постоянный ток. И уже в этом секторе установить переключатель в предполагаемый диапазон измерений, выраженный в миллиамперах мА (бывает еще и в микроамперах, µА) или в амперах А.

Аналогично дело обстоит и с режимами замера напряжения.

Еще нюанс – показан пример с четырьмя гнездами подключения проводов. Здесь для измерения силы тока для красного провода выделено два гнезда. Одно – с токами до 200 мА, второе – до 10 А.  Все остальные замеры (напряжения, сопротивления, емкости и другие) проводятся через отдельное гнездо.

Но обычно под этими гнездами-клеммами располагается понятная схема, позволяющая избежать ошибок. Просто надо быть внимательным.

А теперь – еще один очень важный нюанс. Показанные выше приборы позволяют проводить замер силы тока как постоянного, так и переменного. Но очень часто обычными пользователями приобретаются мультиметры с «усеченными» возможностями. Такие приборы широко популярны из-за своей супердоступной цены. И некоторые потенциальные владельцы не обращают внимание на этот их недостаток.

Так, наиболее распространенными на бытовом уровне являются мультитестеры типа DT830 или DT832. Они позволяют выполнить бо́льшую часть возможных измерений. Но, обратите внимание, функции амперметра для переменного тока у них

НЕ ПРЕДУСМОТРЕНА.

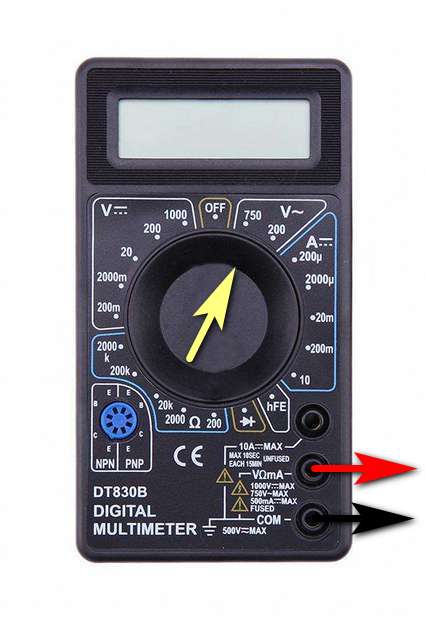

Очень широко распространенная модель мультитестера DT830. Привлекает и ценой, и довольно большими возможностями. Но измерения силы переменного тока в ней не предусмотрено.

Таким образом, если есть необходимость проверить силу тока в цепи работающего от сети 220 В/50 Гц бытового прибора, то просто так это не получится. Потребуется искать другой, более совершенный мультиметр. Или придумывать дополнительные «усовершенствования», которые позволят обойтись и таким тестером. Об этом будет сказано ниже.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Различия в принципах подключения мультитестера в разных режимах измерений

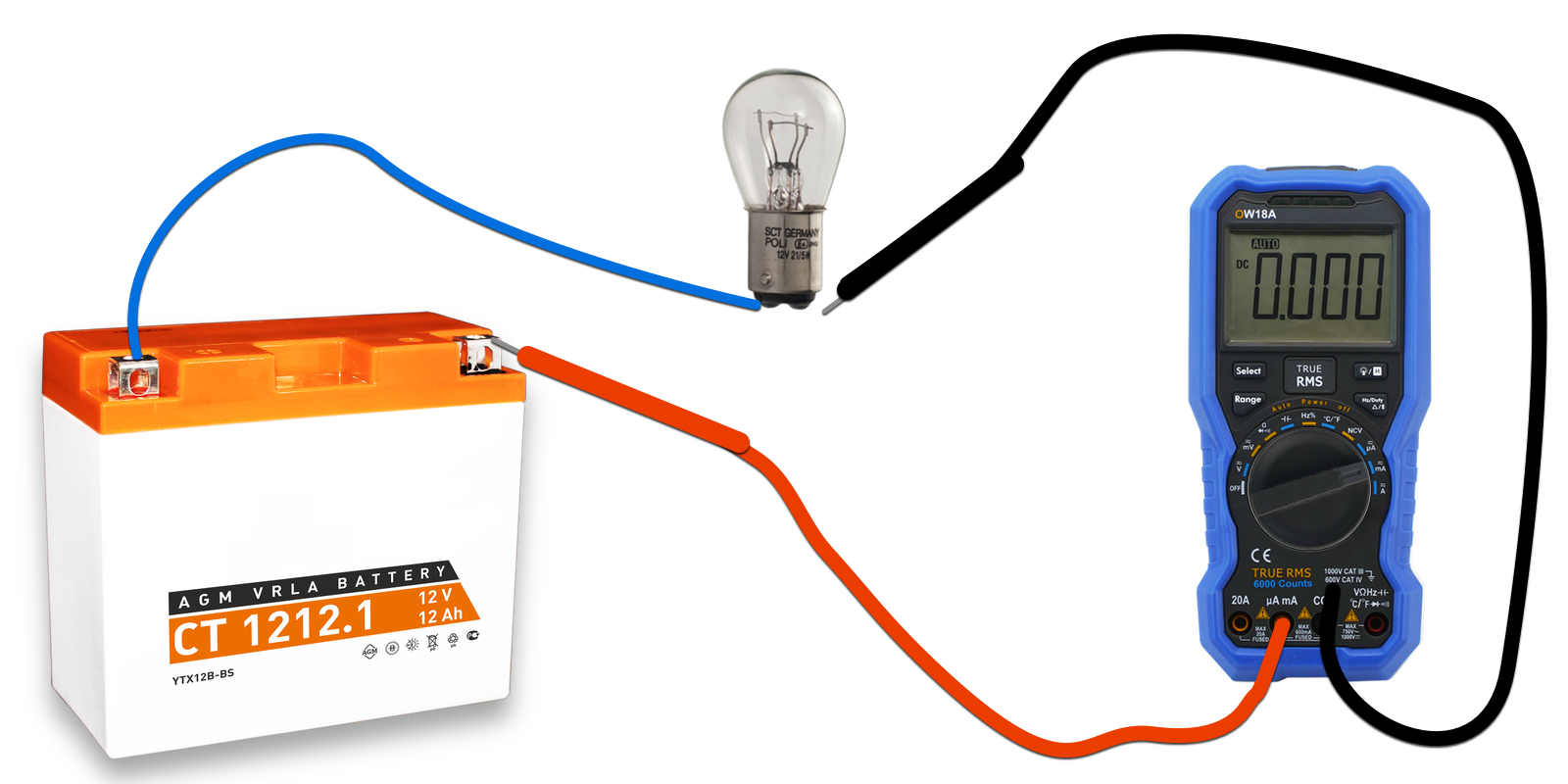

  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности. Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах.

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Что важно знать об опасности электрического тока

Электричество – это величайший помощник человечества. Но при неграмотном, беспечном или откровенно наплевательском отношении к соблюдению безопасности – карает мгновенно и беспощадно. Что необходимо накрепко запомнить об опасности электрического тока, прежде чем приступать к любым электромонтажным работам – читайте в специальной публикации нашего портала.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Пример предупреждающей надписи у гнезда подключения провода для замеров на максимально допустимом диапазоне токов

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем. То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Как проводится измерение силы тока

В этом разделе статьи рассмотрим несколько наиболее характерных случаев.
И для начала ответим на один почему-то весьма часто задаваемый, и при этом – совершенно безграмотный вопрос.

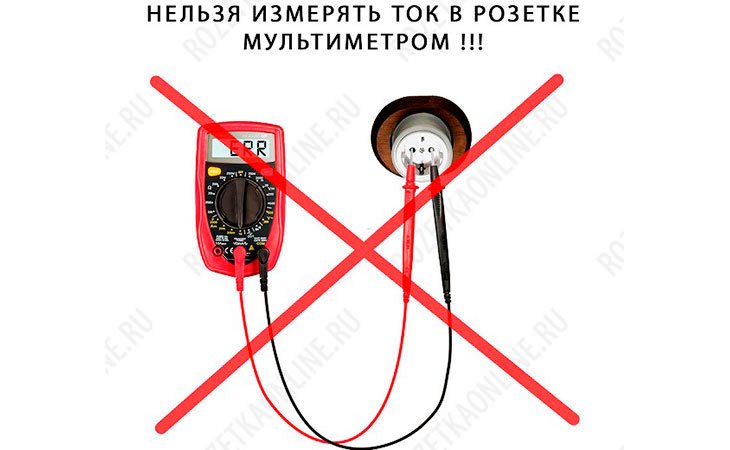

Как измерить силу тока в розетке?

Ответ категоричный – НИКАК!

Никакого тока в розетке не ищите – там есть только напряжение на контактах, между фазой и нулем. А ток возникнет лишь тогда, когда к розетке будет подключена нагрузка – неважно что это, лампочка накаливания или бытовой прибор. Естественно, рассчитанный на работу с сетевым напряжением 220 вольт.

А что будет, если в режиме амперметра все же вставить щупы мультитестера в розетку? Да все произойдет очень просто и быстро. Собственное сопротивление прибора – невелико, то есть практически гарантированно получается короткое замыкание. Вспомните закон Ома – при стремящемся к нулю сопротивлении сила тока возрастает до огромных значений. Хорошо, если все ограничится срабатыванием защиты и перегоранием плавкого предохранителя в мультитестере. Если он «unfused», о чем говорилось выше – гарантированное перегорание, и прибор нередко остается только выбрасывать. И это еще в лучшем случае – иногда бывают и «фейерверки».

Запомните «золотую истину» – пока к розетке ничего не подключено, ток в ней однозначно равен нулю. И проверять это экспериментально – себе дороже!

А вот замер силы тока в цепи подключённого к розетке бытового прибора – это уже совсем другой случай.

Как измерить силу тока в цепи подключенного бытового прибора

Нельзя сказать, что подобная проверка проводится часто, но иногда она помогает разобраться с правильностью организации домашней электросети. То есть сопоставить соответствие реальной силы тока подведенным к розетке проводам и возможностям другого электротехнического оборудования. Или же дает возможность проверить реальную потребляемую мощность бытового прибора. Если она сильно отличается от паспортной в ту или иную сторону, это может говорить о пока еще не выявленной неисправности.

Схема в общих чертах выглядит следующим образом

Принципиальная схема замера силы тока в цепи подключенного бытового прибора

1 – розетка 220 вольт.

2 – условно – бытовой прибор.

3 – кабель питания прибора.

4 – точки разрыва цепи (подсоединения щупов тестера). В данном случае они показаны на фазном проводе, хотя для проверки силы переменного тока это не имеет никакого значения — могут быть и на нулевом.

5 – мультиметр, установленный в режим измерения переменного тока 10 А

6 – измерительные провода мультитестера.

Все просто – после сборки такой схемы необходимо подсоединить кабель питания к розетке, а затем запустить бытовой прибор в нужном режиме выключателем. И спустя 3÷5 секунд (некоторым приборам требуется время для выхода на номинальный режим) снять показания силы тока в амперах.

Но как это осуществить, так сказать, технологически? Резать изоляцию и затем – один из проводов кабеля питания, чтобы подключить в разрыв амперметр? Иногда поступают и так. Пример показан на иллюстрации.

Согласитесь, не слишком привлекательный вариант. Нарушается целостность внешней оплетки провода. Концы придется после замеров сращивать и изолировать. Для разовой срочной проверки – может, и сгодится, но не более того.

Городить дополнительные провода между розеткой и вилкой, чтобы «вклинить» между ними амперметр? Тоже довольно неудобно.

Чтобы замеры были безопасными, а их проведение занимало минимум времени и усилий, можно изготовить специальное приспособление. Для этого потребуется небольшая фанерная площадка, две накладные (внешние) розетки (самые дешевые) и отрезок сетевого шнура с вилкой.

Схематично этот «испытательный стенд» будет выглядеть так:

Несложное в изготовлении приспособление для удобного и безопасного замера силы тока

На небольшом жестком фрагменте (поз. 1) например, фанерном, текстолитовом и т.п., крепятся две розетки, так, как показано на схеме. Розетки совершенно условно пронумеруем №1 и №2, а их контакты назовем соответственно 1а и 1б, 2а и 2б.

К розеткам поводится сетевой шнур (поз.4) с вилкой (поз.3). Эта вилка будет подключаться в обычную сетевую розетку.

Шнур разделан, и два его провода подключены к клеммам одноимённых контактов обеих розеток. То есть на схеме это 1а и 2а. А вторая пара, 1б и 2б контактов соединена перемычкой из одножильного провода.

Как проводить замеры с таким приспособлением?

  • Для начала – витка сетевого шнура подключается к розетке (к любой или к тестируемой, то есть к той, к которой подключается на постоянной основе испытываемый бытовой прибор). Вся конструкция у нас после сборки полностью закрыта, изолирована, никаких открытых токопроводящих деталей нет.
  • Имеет смысл для начала проверить напряжение в розетке. Если конечной целью ставится определение реальной мощности прибора, то этот параметр желательно уточнить. Иногда, если домашняя сеть не имеет стабилизатора, он значительно отличается от заявляемых 220 вольт. То есть это может повлиять на конечный результат.

Проверить напряжение несложно. Мультиметр переключается в режим ~V (ACV) с диапазоном больше 220 вольт (обычно это 750 вольт). Штекера проводов устанавливаются в соответствующие гнезда прибора (СОМ и ~V). Затем щупы прибора вставляются в контакты розеток 1а и 2а, как показано на схеме ниже.

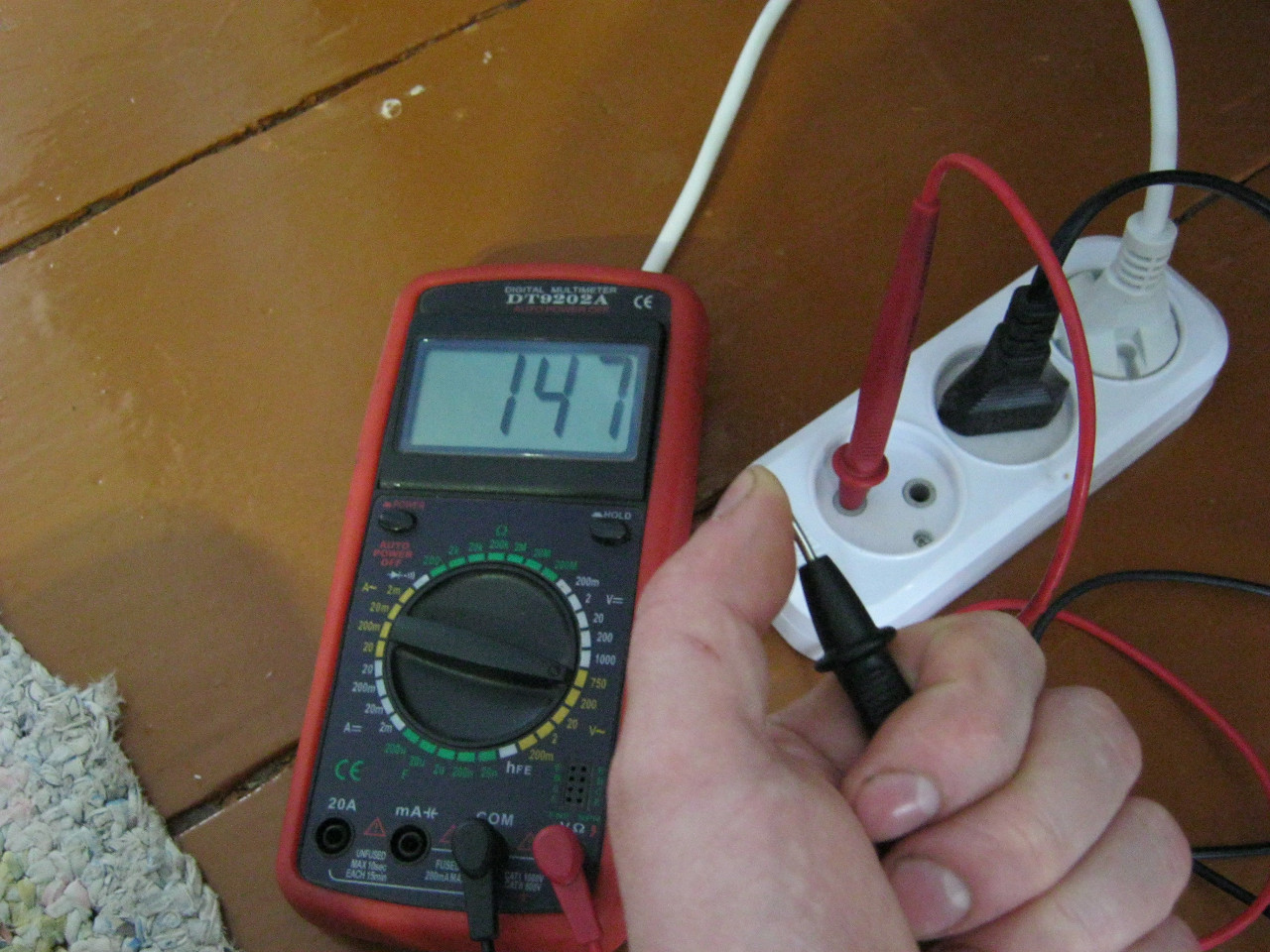

Первый рекомендуемый замер – напряжение в сети.
  • После этого в одну розетку (любую) вставляется вилка сетевого шнура испытываемого прибора. Цепь не замкнута – разрыв ее получается на второй розетке.
  • Мультитестер переводится в режим амперметра переменного тока (~A или ACA) в максимальный диапазон. Штекер красного измерительного провода переставляется в соответствующий разъем.
Конечная схема подключения нагрузки и мультитестера в испытательном приспособлении
  • После этого щупы мультитестера вставляются в гнезда оставшейся свободной розетки. И теперь осталось только включить испытываемый бытовой прибор и снять с мультитестера показания силы тока.

Все исходные данные есть – можно рассчитать потребляемую мощность прибора на момент замера. Можно воспользоваться расположенным ниже калькулятором:

Калькулятор расчета мощности электроприбора

Перейти к расчётам

Как видите, и довольно сложную задачу замера силы тока питания бытового прибора вполне можно решить с должным уровнем безопасности и комфорта.

А что делать, если мультитестер не рассчитан на измерение силы переменного тока?

Бывает, что требуется измерить силу переменного тока, примерно так, как показывалось выше. но в распоряжении лишь мультиметр, не рассчитанный на такую операцию. И приобретать новый – нет желания или возможности. Если ли выход?

Да, можно выполнить замер и в такой ситуации. Существует для этого несколько способов. Но в любом случае придётся сначала провести некоторые подготовительные работы.

Измерение силы переменного тока с помощью вольтметра и дополнительного сопротивления.

Да, это совершенно серьезно, именно с помощью вольтметра. Снова вспомним закон Ома для участка электрической цепи:

I = U / R

Но если сопротивление на этом участке будет равно ровно одному ому, то получается, что номиналы силы тока и напряжения – совпадут.

I (A) = U(V) / 1 = U(V)

Значит, задача состоит в том, чтобы в разрыв цепи поместить резистор номиналом ровно в 1 ом, а затем промерить напряжение на его концах.

Талой резистор можно приобрести в магазине. Правда, не забываем, что на нем будет потребляться весьма внушительная мощность, и лучше приобретать керамический резистор на 10 или даже 50 Вт.

Керамический резистор номиналом 1 ом / 50 ватт

Правда, такие резисторы далеко не всегда есть в продаже. Да и стоить они могут немало. Можно обойтись и самодельным, накрутив спираль из нихромовой проволоки.

В интернете полно таблиц с удельными сопротивлениями нихромовых проводников различных диаметров. То есть провести расчет требуемой длины, чтобы «выскочить» на 1 ом – не столь сложно.

Например, будет использоваться нихромовая проволока диаметром 0,4 мм (сечение 0,123 мм²). Ее удельное сопротивление составляет 7,94 Ом/м. Несложно рассчитать, что для сопротивления 1 ом потребуется 126 мм проволоки.

Из проволоки можно просто намотать спираль, но лучше выполнить ее на небольшом стеклотекстолитовом каркасе и сделать удобные контакты.

Из этого отрезка навивается спираль. Или, что еще удобнее и безопаснее – можно намотать проволоку на панельку их стеклотекстолита, как показано на иллюстрации. После намотки проводят проверку мультиметром в режиме омметра. При необходимости – корректируют длину, чтобы сопротивление было 1 ом с максимально возможной точностью.

Ознакомьтесь с назначением и приемами работы с мегаомметром, из нашей новой статьи на нашем портале — «Как пользоваться мегаомметром».

Концы резистора можно прикрепить, например, к штырям разобранной вилки – чтобы удобнее было их подключать к разрыву цепи.

Если резистор готов, можно приниматься за измерения.

Цены на мультитестеры

мультитестер

Самодельный резистор сопротивлением 1 ом установлен в разрыв цепи. Замерив на нем переменное напряжение, одновременно получим и точное значение силы тока.

В свободную розетку к ее контактам присоединяют самодельный резистор. После этого можно сразу к его концам «крокодильчиками» подцепить щупы мультиметра. Провода и сам тестер должны быть настроены на режим вольтметра для переменного тока.

Включается прибор-нагрузка. Но дисплее мультиметра показывается  напряжение (в вольтах) для участка цепи сопротивлением 1 ом . Это же значение, но только в амперах – искомая сила тока в замкнутой цепи.

Важно – резистор при таком замере может очень быстро нагреваться, буквально докрасна. Поэтому снятие показаний должно выполняться с максимальной оперативностью. Как только подключенный прибор вышел на свою мощность, показания на дисплее стабилизировались – их записывают и выключают нагрузку.

Есть и другой способ измерения силы переменного тока при отсутствии соответствующего амперметра. Ток можно выпрямить с помощью диодного моста. Подробнее об этом – в предлагаемом видеосюжете.

Видео: Как можно переделать амперметр постоянного тока под переменный

Как с помощью амперметра можно проверить элементы питания

Еще один частый случай, когда приходится переключать мультитестер в режим измерения силы тока. Речь идет о проверке элементов питания. Помогает как при приобретении батареек в сомнительных торговых точках, так и при ревизии накопившегося дома запаса.

Безусловно, для начала будет неплохо проверить батарейки по напряжению. Для этого переключатель режимов мультиметра устанавливается на постоянное напряжение (DCV). Предел измерений – в соответствии с заявляемым напряжением элемента питания. Если это наиболее распространенные 1.5 вольта, то оптимальным будет предел 2000 мВ (= 2В). Можно установить и 20 В – в этот предел вкладываются практически все используемые элементы питания.

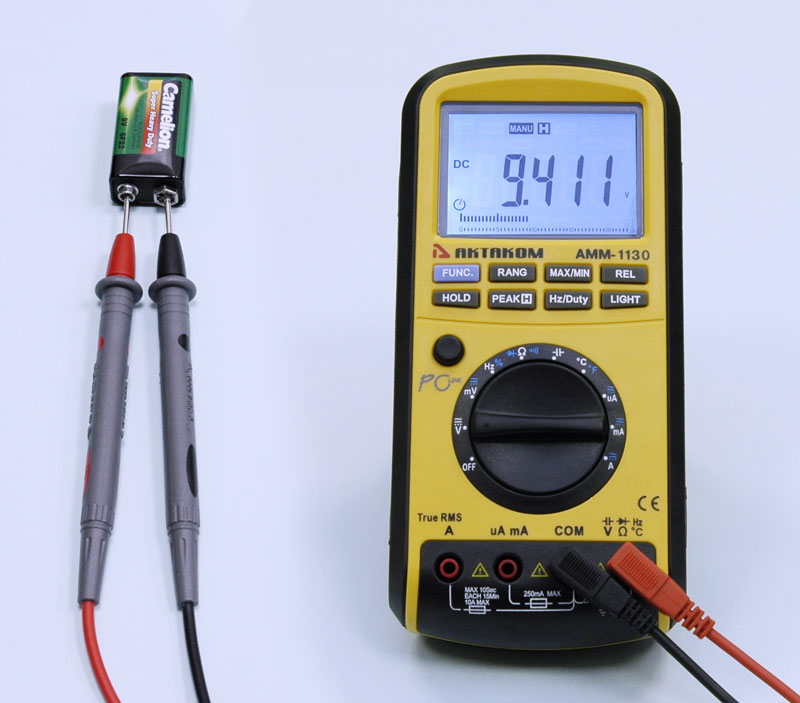

Щуп черного провода (СОМ) прикладывается к отрицательному полюсу элемента питания. Красный, установленный в соответствующее гнездо – к положительному. Производится быстрый замер напряжения. И если оно менее 1.2 В, то такую батарейку можно смело отправлять на утилизацию – она села, и чудес от нее ждать не приходится.

Для этой батарейки все проверки уже закончены замером напряжения – с таким показателем ее ждет только утилизация

Кстати, о полярности. При работе с переменным током, ясное дело, это не имеет значения. А при замерах постоянного напряжения или тока ее соблюдение важно для стрелочных мультиметров. Если щупы расположены неправильно – стрелка начнет валиться влево, и никаких показаний не будет. Для цифровых же приборов ошибка не станет большой проблемой – просто перед числовым показателем на дисплее появится минус. Тем не менее, «культура пользования» все же предполагает правильное расположение полярности. Тем более что бывают ситуации, когда это имеет важное значение. И хорошо, если правильное расположение щупов просто войдет в привычку.

Вернемся к проверке. Измерение напряжения – это лишь первый шаг, позволяющий отсеять явно негодные элементы питания. А само значение еще ни о чем не говорит – неизвестно, как поведет себя батарейка под нагрузкой. Поэтому и следует проверить ее еще и по току.

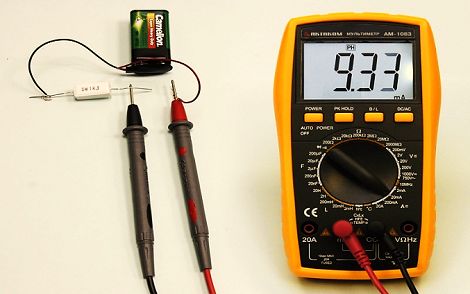

Для этого мультиметр переключается в режим DCA с максимальным пределом измерения, то есть на 10 или 20 А (в зависимости от модели прибора). Это важно, так как токи при замыкании батарейки через амперметр бывают нешуточные. Красный провод, естественно, переставляется в соответствующее гнездо.

После этого опять черный провод прикладывается к отрицательному полюсу батарейки. А красным производят кратковременное замыкание цепи на положительном полюсе. Это очень важный момент: замер не должен превышать одной – двух секунд. Можно постараться уложиться и менее чем за секунду. Необходимо быстро засечь пиковое значение силы тока, когда оно перестанет расти. Если же затянуть с измерением, это повлечет активный разряд элемента питания.

Как измерить силу тока мультиметром?

Хороший хозяин должен позаботиться о том, чтобы неполадки в электросети дома были заранее выявлены и ликвидированы ещё до конечной поломки. В этом может помочь мультиметр, позволяющий проводить тестирование бытовой техники и освещения.

Помимо этого, с помощью прибора легко определяется напряжение, уточняются показатели диодных транзисторов. Существует достаточное количество мультиметров различного вида. Они отличаются по точности и функциональности.

Особенности

Для начала изучите инструкцию о порядке выполнения действий мультиметром. Предварительно потренируйтесь на батарейке, которая имеет слабый питательный элемент. Если у вас небольшой опыт использования прибора, то старайтесь строго соблюдать инструкцию, изучив все возможности мультиметра.

Стоит также отметить, что при измерении силы тока нужно соединить щупы в последовательном порядке согласно допустимой нагрузке. Измеряя же две величины, соединить параллельно.

Мультиметр измеряет силу электрического тока в амперах. Ещё в школе нам объясняли, что электрические токи являются направленными движениями заряженных частиц по проводникам. Возникают они с электродвижущими силами, появляющимися вследствие разницы полюсных напряжений на активированном источнике питания.

Проще говоря, сила тока демонстрирует количественную составляющую тех самых частиц с зарядом, которые проходят через определённый схематический элемент в конкретную единицу времени.

На показатель величины силы тока оказывают влияние несколько параметров.

  • Связанное прямой пропорциональностью напряжение. Увеличение силы напряжения провоцирует увеличение силы тока.
  • Оказывающее противоположное воздействие сопротивление. Возрастая, оно снижает силу тока.

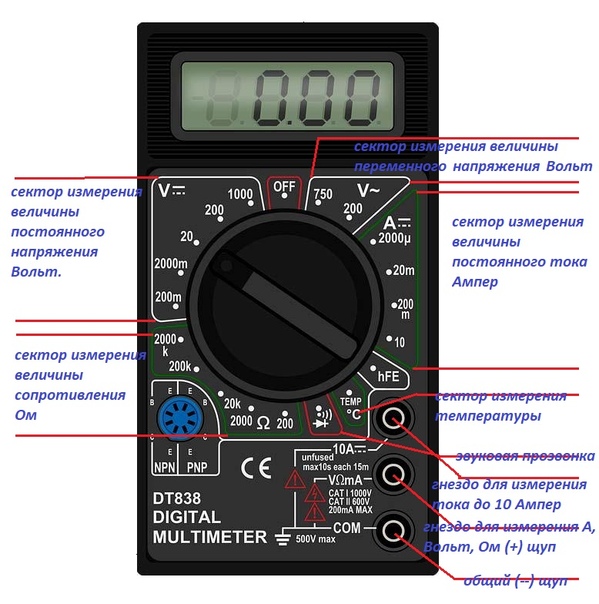

В независимости от общего количества гнёзд мультиметра, каждый из приборов может иметь несколько типов выходов, обозначающихся различными оттенками.

Общий массовый выход окрашивают в тёмный цвет, обозначают «-» или «com». Измерительный потенциальный выход окрашивается красным цветом. Каждый параметр измерения может иметь своё входное гнездо. Не бойтесь запутаться с гнёздами, так как каждое обозначается соответствующими единицами.

Ещё один элемент – это использующаяся для установления пределов измерения рукоятка мультиметра. Она может поворачиваться вокруг своей оси. Цифровые мультиметры имеют значительно большие предельные значения, чем аналоговые. Помимо этого, в цифровой вариант прибора включаются специальный перечень опций, таких как сигналы со звуком и прочее.

Любой прибор для измерения рассчитан на свой предел максимума, поэтому выбирая электросети для теста, силу тока, необходимо проверить, стоит сравнить её мощность с пределами, на которые рассчитан прибор.

Таким образом, проходящая в электроцепи токовая сила, равная 180 А, не может измеряться с использованием мультиметра с пределом максимума 20 А. Итогом такого тестирования станет неисправность мультиметра от сгорания прибора. Ознакомится с максимальными предельными возможностями устройства можно, заглянув в паспортные данные мультиметра или поискав показатели на корпусной основе самого устройства.

Максимальную популярность завоевали мультиметры с цифровым дисплеем, на котором демонстрируются показания в точных выражениях. Научиться использовать такой прибор достаточно легко. Стоимость большинства моделей крайне доступная, что позволяет подобным мультиметрам стойко удерживаться в домашнем инструментальном наборе.

Цифровой мультиметр

Самым удобным можно назвать мультиметр, в котором достаточно просто установить конкретный измерительный режим. Диапазон допуска дополнительно указывать не надо, так как устройство само подстраивается под показатели цепи, проводит замеры и выдаёт необходимый результат.

На представленном ниже изображении в первой позиции показана рукоятка, имеющая несколько положений, демонстрирующих напряжение переменное и постоянное. Первое обозначается V AC (значок ~), последнее DC (—), в диапазоне вольт и милливольт. Аналогичной является и сила тока А, не имеющая разделения на токовые типы, но имеющая градацию в амперах и миллиамперах.

Помимо этого, обязательной является функция замеров сопротивлений и цепных прозвонов.

Внизу располагается несколько гнёзд, использующихся для активизации проводов измерения. Обозначенное второй позицией СОМ гнездо используется для главного провода чёрного цвета. Третья позиция показывает гнездо для проведения основных измерений с использованием красного шнура. Ниже указаны допустимые пределы измерения напряжения и тока. Четвёртое гнездо, обозначающееся на изображение 4 позицией, используют для замера в амперах токовой силы, с максимальным пределом не больше 10 А. Все показания появляются на дисплее с цифровой графикой, который обозначена 5 позицией.

Мультитестер с указанием диапазона измерения более распространён, прежде всего из-за того, что стоит значительно дешевле.

Используя мультиметр, необходимо указывать и режим работы, и токи переменные, постоянные. В этом же секторе устанавливается переключатель в необходимом измерительном диапазоне, выраженном в мА, µА и А. На показанном примере продемонстрировано 4 гнездовые подключения. Два из них для красных проводов, измеряющие до 200 мА и до 10 А. Напряжение, сопротивление, ёмкость и другие показатели измеряются при помощи отдельного гнезда.

Подготовительный этап

Перед началом работы переключите мультиметр в сектор А, соответствующий измерению тока, выбирая нужный предел. Для тока постоянного используется обозначение DA, а для переменного – CA. Правда, некоторые сегодняшние приборы для измерения постоянных токов могут иметь одно положение, а для переменных другое.

Для того чтобы не совершить ошибку, ориентируйтесь на литеры, имеющиеся на лицевой стороне панели. Они не отличаются на разных приборах, однако, стоит понимать показания конкретной величины обозначения каждой из них.

Описание процесса

Для того чтобы измерить силу тока мультиметром, необходим подключить его к разрыву электроцепи. Именно в этом заключается различие от замера напряжений, путём присоединения тестера параллельно к цепи. Таким образом, измерительный аппарат станет цепной частью, через которую будет проходить ток. Всем известно, что ток в любом месте цельной цепи постоянен. Иными словами, сколько тока «попало», столько должно потом и «пропасть». Значит, место подключения аппарата сильного значения иметь не будет.

Воткнутый в СОМ щуп чёрного цвета трогать не нужно, красный же следует перенести в гнёзда mA, xA. В последнем «х» обозначает потребление силы тока, которую сможет измерить аппарат. В зависимости от значения силы, которую вы хотите замерить, следует подключение щупа красного цвета. Если вам неизвестно, количество тока, которое будет протекать внутри цепи, то следует подключиться к хА.

Для измерения переменного напряжения утечки сил тока необходимо установить вращающуюся рукоятку на знак измерения токовой силы переменного напряжения «А~». Далее по вышеописанной схеме выполняется замер. Стрелка шкалы аналогового аппарата отображает величины показателей тока, проходящего через прибор. Светодиодный аппарат показывает количество тока на дисплее.

Если отсоединить одно гнездо радиоэлемента с помощью паяльника, то получится оборвать цепочку. В экстренных случаях следует перекусить провода с помощью кусачек или пассатижей.

Данной проблемы не будет при измерении тока в батарейке или аккумуляторе, так как сама цепь предельно простая.

Измеряем утечку тока в авто

Любая машина имеет своё минимальное количество утечки тока, которое варьируется, в амперах, от 0,01 до 0,08. Для начала стоит разобраться с причинами утечки тока в автомобиле. Одной из них может быть то, что владелец просто забыл выключить световые приборы, например.

Существуют автомобили, в которые встроена дурная заводская задумка. Таковой можно считать стекольный обогрев, который ведёт свою цепочку питания, минуя замок зажигания. Не забываем про детей, которые так любят посидеть на водительском сиденье, покрутив различные рычаги приборов.

Второй глобальной причиной может быть неправильное подключение. Так, в период глобального интереса автолюбителей к музыке и магнитолам заряд батареи таял на глазах. Происходило это потому, что установщики не умели правильно подключать приборы. Один проводок зажигания, пропущенный через замок зажигания, делал своё дело. Если вам установили противоугонную систему, а наутро вы обнаружили пустой аккумулятор, то и гадать нечего.

Ещё советуем не оставлять регистраторы, радары и прочие приборы в прикуривателях и розетках. Не все машины обеспечивают их при неработающем зажигании.

Для того чтобы определить утечку тока, необходимо выполнить некоторые действия. Итак, открыв капот, открутите клемму с минусом от аккумулятора. Далее, сняв её, устанавливайте мультиметр в режим ампеража. В разрыв промеж клеммой и контактом АКБ поместите щуп. На табло появляются цифры, которые отражают величину утечки. Если вы видите показания в мА, то можете быть спокойны. Если же измерения представлены в амперах, то поспешите принять определённые меры.

Меры безопасности

Не забудьте обесточить сеть электроэнергии перед тем, как начать проводить замеры мультиметром. Перестраховываясь, проверьте кабельную изоляцию, так как продолжительная эксплуатация нарушает её целость. Из-за этого появляется возможность пораниться электротоком. При работе используйте резиновые перчатки.

В следующем видео вы узнаете, как измерить силу тока в розетке.

Рассмотрим как измерить напряжение и ток в розетке

Измерения с помощью мультиметра

Чем измерить напряжение в розетке или определить значение тока, протекающего через нее? Такой вопрос становился практически перед каждым из нас. Ответ на него достаточно прост – это мультиметр, универсальное устройство для измерения самых различных электрических параметров.

Главной особенностью данного устройства является сочетание в себе самых разнообразных устройств, которые могут потребоваться как профессиональному, так и доморощенному электрику. При этом чтоб пользоваться таким прибором не надо обладать какими-либо специфическими знаниями. Достаточно вспомнить школьные уроки физики.

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор. А также разберемся с величинами, которые он способен измерять.

Аналоговый мультиметр

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден – цифровой прибор. Ведь цифровые мультиметры всегда указывают точное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборов есть только один аргумент – цена.

Цифровой мультиметр

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр. И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

  • Черный щуп должен подключаться к гнезду «СОМ», который является минусовым или заземлением. Это зависит от измеряемой величины.

Подключение щупов мультиметра

  • Красный щуп подключается к одному из двух оставшихся гнезд. Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях. Для измерения силы тока в 1А и более следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Обозначение величин, измеряемых мультиметром

Теперь давайте поговорим о величинах, которые может измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому мы приведем все возможные варианты.

Итак:

  • Для измерения постоянного напряжения следует использовать предел, обозначенный DCV. В данном пределе обычно имеется несколько положений для измерений напряжения от 200mV до 1кV. Для измерения переменного напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
  • Для измерения токов предназначен предел DCA. Он так же имеет несколько положений нескольких сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Но для подключения устройства в данное положение инструкция советует переставить красный щуп в соответствующее гнездо. Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
  • Для измерения сопротивления цепи у нас имеется предел «Ω». Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Обратите внимание! Измерять любую величину можно и при помощи большего предела. Например, напряжение в 100В можно измерять в положении не 200В, а в положении 1000В. Но с увеличением предела измерения увеличивается и погрешность прибора. В связи с этим полученные результаты измерений могут быть недостаточно достоверными.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения параметров диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Альтернативные обозначения на мультиметре

Измерение тока и напряжения мультиметром

Умея пользоваться мультиметром можно рассмотреть вопрос как им производить измерение в зависимости от измеряемых величин. Ведь измерение токa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты измерения этих величин в бытовых условиях.

Измерение напряжения мультиметром

Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить вам на вопрос соответствуют ли параметры сети нормативам и возможно ли подключение определенной электроустановки к ней.

  • Для этого прежде всего устанавливаем щупы в соответствующие гнезда. В нашем случае это гнездо «СОМ» для черного щупа и гнездо «VΩmA» для красного щупа.
  • Теперь производим необходимые переключения на самом мультиметре. Так как ток в розетке у нас имеет переменное значение, то необходимо выставить предел ACV.

Положение переключателя для измерения напряжения в розетке

  • Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки в которой должно быть 220В вы должны выбрать ближайшее большее значение. Если брать наш мультиметр, то мы выбираем значение в 750В. Для двух или трехфазных розеток номинальное значение напряжения составляет 380В, то есть мы так же выбираем положение в 750В.

Обратите внимание! Если вы не знаете предполагаемого значения питающей сети, то измерение мультиметром лучше не производить. Если напряжение выше максимального значения, в нашем случае 750В, то в лучшем случае может сгореть предохранитель мультимтра, а в худшем все может закончиться травмами и ожогами. Поэтому прежде чем производить измерения определитесь с предполагаемым значением напряжения.

  • После того как пределы измерений выставлены можно приступать непосредственно к измерениям. Для этого щупы вставляем в силовые контакты розетки и обеспечиваем надежный контакт между ними.

Измерение мультиметром напряжения

  • После этого дисплей мультиметра отобразит мгновенное значение напряжения в нашей розетке. Оно может незначительно колебаться в пределах 1 – 2В, это нормально. Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в самой электрической сети.

Определение цены деления аналогового мультиметра

  • Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы. После этого проведя нехитрый расчет произвести вычисление мгновенного значения напряжения.

Измерение силы тока мультиметром

А вот измерение тока в розетке при помощи мультиметра выполнить значительно сложнее. В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока.

  • Давайте рассмотрим в чем особенность подключения приборов для измерения силы тока. Дело в том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.
  • То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить его мы не можем. А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора.
  • В итоге получается, что, зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений. Для этого мы используем закон Ома.

Закон Ома

  • Конечно этот закон справедлив только для сети постоянного тока, а для сети переменного тока в него необходимо ввести еще коэффициент мощности. Но для простейших вычислений его вполне можно использовать.
  • Но если вы не знаете мощности прибора или у вас есть сомнения по его работе, то нужно знать и как измерить силу тока в розетке приборами. Дабы не резать питающий провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.


Создаем приспособление для измерения тока в розетке

Чтоб создать такое приспособление нам потребуется вилка, две розетки и кусок провода. Вилка будет подключаться к розетке, в которой мы производим измерение. К ней подключаются провода, которые идут к розетке номер один.

Схема подключения нашего устройства

Подключение розетки номер один несколько отличается от обычного.  К одному из силовых зажимов мы подключаем провод от вилки. А ко второму силовому зажиму подключаем провод, идущий к розетке номер два.

Подключение розеток в нашей схеме

К розетке номер два мы подключаем один провод от розетки номер один. Второй силовой контакт мы подключаем к незадействованному в подключении к первой розетке проводу вилки.

Подключение щупов мультиметра

Теперь поэтапно. Вставляем щупы нашего мультиметра в розетку номер один. Включаем вилку нашего приспособления в розетку. Подключаем к вилке номер два наш электрический прибор.

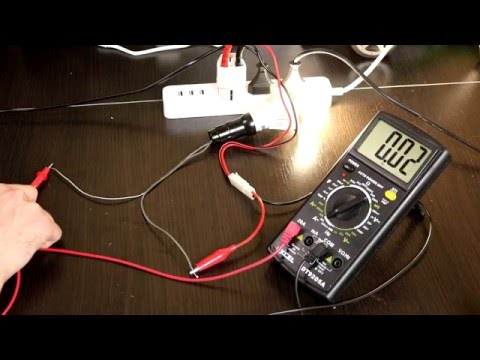

Измерения тока в розетке при помощи мультиметра

Если мы все сделали правильно, то теперь мы можем мультиметром измерить ток в розетке. Причем при извлечении хотя бы одного из щупов из розетки номер один наш электрический прибор перестает работать. Но разрывать цепь извлечением щупа мы не рекомендуем. Делать это лучше при помощи вилки.
  • Если же вы ищите более простой способ измерения тока в розетке или любой другой электроустановке своими руками, то вам потребуются электроизмерительные клещи. Особенность этого устройства в том, что вы можете измерять силу тока не разрывая цепь. Причем сделать это можете в любой удобный для вас момент на любом этапе работы электроустановки.

Электроизмерительные клещи

  • Суть данного прибора сводится к измерению магнитного поля вокруг проводника, за счет которого он может определить ток, протекающий по проводу. Для этого он имеет размыкаемый магнитопровод. Разомкнутый магнитопровод позволяет замкнуть его вокруг исследуемого проводника и произвести измерения.

Обратите внимание! Если у вас имеется двух-, трех-, или другой многожильный провод, то измерение вы должны производить для каждого провода одной фазы отдельно. Если вы замкнете магнитопровод вокруг проводов всех фаз, то прибор покажет нуль. Это связано с тем, что магнитные поля вокруг каждого из проводников будут компенсировать друг друга и результирующее значение будет равно нулю, либо очень малой величине.

Вывод

Как видите мультиметр достаточно универсальный прибор, который позволяет производить широкий спектр измерений. Но он требует правильного подхода и знания принципа работы электроустановок.

Поэтому если вы хотите установить измеритель мощности в розетку, или другие, в большинстве случаев излишние приборы, то советуем вначале вспомнить уроки основ электротехники. А уж затем принимать решения о необходимости таких приборов и измерений.

Прибор для измерения силы тока. Как измерить силу тока мультиметром

Здравствуйте, уважаемые читатели сайта sesaga.ru. Ток или силу тока определяют количеством электронов, проходящих через точку или элемент схемы в течение одной секунды. Так, например, через нить накала горящей лампы накаливания карманного фонаря ежесекундно проходит около 2 000 000 000 000 000 000 (два триллиона) электронов. Однако на практике измеряется не количество электронов, а их движение, выраженное в амперах (А).

Ампер – это единица электрического тока, которую так назвали в честь французского физика и математика А. Ампера изучавшего взаимодействие проводников с током. Экспериментально установлено, что при токе в 1А через точку или элемент схемы проходит около 6 250 000 000 000 000 000 электронов.

Помимо ампера применяют и более мелкие единицы силы тока: миллиампер (мA), равный 0,001 А, и микроампер (мкA), равный 0,000001 А или 0,001 мА. Следовательно: 1 А = 1000 мА = 1 000 000 мкА.

1. Прибор для измерения силы тока.

Как и напряжение, ток бывает постоянный и переменный. Приборы, служащие для измерения тока, называют амперметрами, миллиамперметрами и микроамперметрами. Так же, как и вольтметры, амперметры бывают стрелочными и цифровыми.

На электрических схемах приборы обозначаются кружком и буквой внутри: А (амперметр), мА (миллиамперметр) и мкА (микроамперметр). Рядом с условным обозначением амперметра указывается его буквенное обозначение «» и порядковый номер в схеме. Например. Если амперметров в схеме будет два, то около первого пишут «PА1», а около второго «PА2».

Для измерения тока амперметр включается непосредственно в цепь последовательно с нагрузкой, то есть в разрыв цепи питания нагрузки. Таким образом, на время измерения амперметр становится как бы еще одним элементом электрической цепи, через который протекает ток, но при этом в схему амперметр никаких изменений не вносит. На рисунке ниже изображена схема включения миллиамперметра в цепь питания лампы накаливания.

Также надо помнить, что амперметры выпускаются на разные диапазоны (шкалы), и если при измерении использовать прибор с меньшим диапазоном по отношению к измеряемой величине, то прибор можно повредить. Например. Диапазон измерения миллиамперметра составляет 0…300 мА, значит, силу тока измеряют только в этих пределах, так как при измерении тока свыше 300 мА прибор выйдет из строя.

2. Измерение силы тока мультиметром.

Измерение силы тока мультиметром практически ни чем не отличается от измерения обыкновенным амперметром или миллиамперметром. Разница состоит лишь в том, что у обычного прибора всего один диапазон измерения, рассчитанный на определенную максимальную величину тока, тогда как у мультиметра диапазонов несколько, и перед измерением приходится определять каким из диапазон пользоваться в данный момент.

Обычные мультиметры, не профессиональные, рассчитаны на измерение постоянного тока и имеют четыре поддиапазона, что на бытовом уровне вполне достаточно. У каждого поддиапазона есть свой максимальный предел измерения, который обозначен цифровым значением: 2m, 20m, 200m, 10А. Например. На пределе «20m» можно измерять постоянный ток в диапазоне 0…20 мА.

Для примера измерим ток, потребляемый обычным светодиодом. Для этого соберем схему, состоящую из источника напряжения (пальчиковой батарейки) GB1 и светодиода VD1, а в разрыв цепи включим мультиметр РА1. Но перед включением мультиметра в схему подготовим его к проведению измерений.

Измерительные щупы вставляем в гнезда мультиметра, как показано на рисунке:

красный щуп называют плюсовым, и вставляется он в гнездо, напротив которого изображены значки измеряемых параметров: «VΩmA»;
черный щуп является минусовым или общим и вставляется он в гнездо, напротив которого написано «СОМ». Относительно этого щупа производятся все измерения.

В секторе измерения постоянного тока выбираем предел «2m», диапазон измерения которого составляет 0…2 мА. Подключаем щупы мультиметра согласно схеме и затем подаем питание. Светодиод загорелся, и его потребление тока составило 1,74 мА. Вот, в принципе, и весь процесс измерения.

Однако этот вариант измерения подходит тогда, когда величина потребления тока известна. На практике же часто возникает ситуация, когда необходимо измерить ток на каком-либо участке цепи, величина которого неизвестна или известна приблизительно. В таком случае измерение начинают с самого высокого предела.

Предположим, что потребление тока светодиодом неизвестно. Тогда переключатель переводим на предел «200m», который соответствует диапазону 0…200 мА, и после этого щупы мультиметра включаем в цепь.

Затем подаем напряжение и смотрим на показания мультиметра. В данном случае показания тока составили «01,8», что означает 1,8 мА. Однако нолик впереди указывает на то, что можно снизиться на предел «20m».

Отключаем питание. Переводим переключатель на предел «20m». Включаем питание и опять производим измерение. Показания составили 1,89 мА.

Часто бывает ситуация, когда при измерении тока или напряжения на индикаторе появляется единица. Единица говорит о том, что выбран низкий предел измерения и он меньше величины измеряемого параметра. В этом случае необходимо перейти на предел выше.

Также может возникнуть момент, когда измеряемый ток выше 200 мА и необходимо перейти на предел измерения «10А». Однако здесь есть нюанс, который надо запомнить. Помимо того, что переключатель переводится на предел «10А», еще также необходимо переставить плюсовой (красный) щуп в крайнее левое гнездо, напротив которого стоит цифро-буквенное значение «10А», указывающее, что это гнездо предназначено для измерения больших токов.

И еще совет. Возьмите за правило: когда закончите все измерения на пределе «10А» сразу же переставляйте плюсовой (красный) щуп на свое штатное место. Этим Вы сбережете себе нервы, щупы и мультиметр.

Ну вот, в принципе и все, что хотел сказать об измерении тока мультиметром. Главное понимать, что при измерении напряжения вольтметр подключается параллельно нагрузке или источнику напряжения, тогда как при измерении силы тока амперметр включается непосредственно в цепь и через него протекает ток, которым питаются элементы схемы.

Ну и в качестве закрепления прочитанного предлагаю посмотреть видеоролик, в котором на примере схем рассказывается об измерениях напряжения и силы тока мультиметром.

Удачи!

Как измерить силу тока мультиметром

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Как измерить силу постоянного тока мультиметром

Измерение постоянного тока выполняется по такой же методике, как и при замерах батареек. Просто в данном случае мультиметр используется еще и для проверок более мощных устройств. В первую очередь это аккумуляторные батареи или выпрямители, применяемые в промышленности и в быту.

Для замеров с помощью мультиметра выбираются две любые точки, между которыми последовательно подключается измерительный прибор. Подключение должно быть выполнено с обязательным соблюдением полярности. Если мультиметр подключен неправильно, то на дисплее высветится значение со знаком «минус».

В том случае когда значение предполагаемой силы тока больше самого верхнего предела измерений, необходимо выставить переключатель в положение «10А». Одновременно из гнезда «V ΩmA» измерительный щуп перемещается в гнездо «10А».

Измерение силы тока

Главным параметром электричества, измеряемым мультиметром, является сила тока. Чтобы проверить силу тока аккумулятора мобильника, автомобильных аккумуляторных батарей или простой батарейки мультиметром, нужно настроить прибор на режим измерения постоянного тока. У дешевых моделей, таких как М-831, переключения нет — он всегда работает на постоянный ток, однако более сложные устройства могут работать и с переменным током.

После этого к гнездам (портам) на корпусе устройства подключаются щупы — два кабеля, красного и черного цвета, с оголенными контактами на концах. Черный щуп (минусовой) вставляется в гнездо, обычно помеченное надписью COM. Красный (плюсовой) — в один из дополнительных портов. Они могут иметь разную маркировку; обычно имеется два гнезда: одно — для небольших величин (до 200 мА), второе —до 10 А. Точную маркировку можно узнать из инструкции к конкретному устройству.

Важно! Несмотря на то, что стандартная сила тока в розетке меньше 10 А, измерять мультиметром этот параметр бытовой электросети нельзя. Случится короткое замыкание, и прибор взорвется

Кликните для увелечения

Измерение силы токаПеред тем как измерить силу тока мультиметром, нужно выбрать подходящий диапазон значений. Для этого нужно приблизительно знать ожидаемый результат. В секции силы тока на корпусе прибора можно найти разные пределы (обычно от 200 мкА до 200 мА), отдельно — 10 А. Если даже примерной информации нет, лучше выбрать вариант побольше — в крайнем случае измерение получится неточным, тогда можно будет снизить предел и провести тест снова. Профессиональные электрики пользуются цифровыми устройствами, которые самостоятельно выставляют нужный диапазон, автоматически определяя проходящие через цепь амперы.

После настройки прибора при измерении силы тока зарядного устройства, АКБ или другого потребителя свободные концы щупов прикладываются к контактам последовательно (с разрывом цепи). Делать это следует, дав нагрузку, чтобы не сжечь прибор. Рекомендуется соблюдать полярность, но это не обязательно — при ошибке на экране мультиметра просто появится число с минусом. Подключать прибор параллельно нельзя, в т. ч. исследуя аккумулятор мультиметром под нагрузкой!

Важно также знать о том, как измерить ток утечки в автомобиле мультиметром. Этот параметр характеризует потребление энергии при выключенном двигателе, и для разных моделей машин варьируется между 10 и 80 мА

Он влияет на скорость деградации аккумуляторов.

Измеряется утечка так же, только при отключении всего оборудования, способного потреблять электрическую энергию.

Как измерить ток

Для того, чтобы уметь правильно измерить силу тока, не обязательно быть профессиональным электриком, но необходимо иметь некоторые познания в электротехнике.

Что же такое сила тока? Сила тока – физическая величина, которая равна отношению количества заряда, который проходит через определенную поверхность за некоторое время, к величине этого промежутка времени. Данная величина измеряется в Амперах и обозначается буквой «А». Хоть определение силы тока и звучит достаточно мудрено, но в этой физической величине нет ничего сложного.

Но как измерить амперы? Чтобы провести измерения силы тока необходимо иметь определенный инструмент или оборудование для этого. Обычно измерения в цепи постоянного напряжения проводят мультиметром или тестером, а в сетях переменного напряжения токоизмерительными клещами или амперметром.

Постоянный ток

Как уже было сказано выше, измерения силы тока в цепях постоянного напряжения удобнее всего проводить мультиметром. Для того, чтобы осуществить измерение необходимо взять мультиметр и настроить его для работы с силой тока.

Для этого переключатель режимов перемещается в положение DCA (измерение постоянного тока), а красный и черный штекеры щупов мультиметра подключаются к гнездам с обозначением «10А» и «COM», а другие концы подключаются в разрыв цепи (то есть красный подключается к положительной полярности, а черный к отрицательной).

На современных китайских мультиметрах есть два гнезда для измерения силы тока. Одно из них подписано mA. Оно защищено предохранителем и предназначено для измерения малых токов, зачастую не более 200 мА. А второе гнездо подписывается либо просто «А», либо «10А». Оно не защищено предохранителем и предназначено для измерения тока большой величины. При этом время измерения обычно ограничивается периодом в 10-20 секунд.

Измерения производят с максимального значения, постепенно уменьшая для получения на экране необходимой размерности значения

Важно понимать примерную мощность электрической сети, в которой проводятся измерения, и выбирать прибор в соответствии с этим. Если прибор не рассчитан на такую величину, то он может выйти из строя или произойдет короткое замыкание

В быту измерения силы тока постоянного напряжения проводят, например, у светодиода на светодиодной ленте или на плате телевизора (или другой техники) при его ремонте, а также в других случаях.

Многие думают, что для измерений силы тока нужно покупать дорогой мультиметр. Но тут надо понимать, для каких целей и задач будет использоваться прибор. Если работу выполняет профессиональный электрик, то приобретается более точный и дорогой инструмент, а домашние измерения можно производить и китайским мультиметром.

Подробно о том, как пользоваться мультиметром, мы рассказали в статье: https://samelectrik.ru/kak-pravilno-ispolzovat-multimetr-prostaya-instrukciya-s-kartinkami.html.

Переменный ток

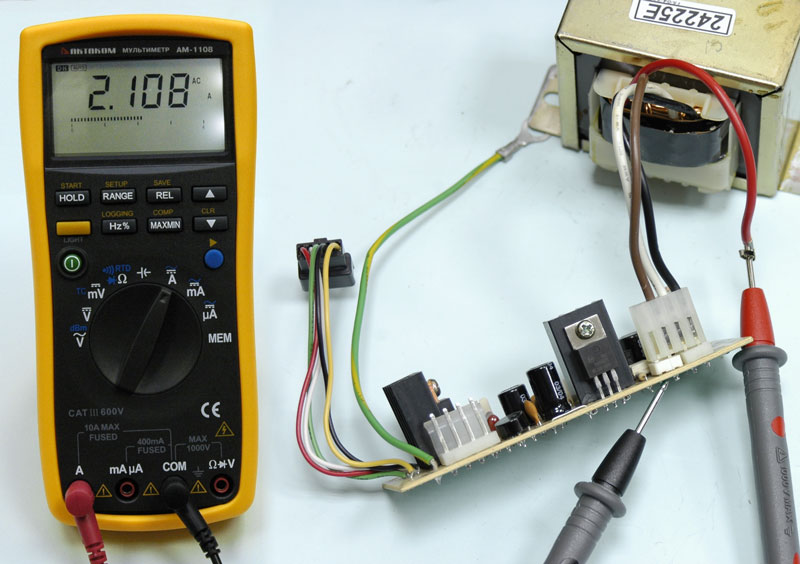

Измерение силы тока в цепи переменного тока сложнее, чем для постоянного. Для этого применяют такие приборы, как амперметр или токоизмерительные клещи. Использование токоизмерительных клещей – самый удобный и безопасный способ, но он подходит только при открытой прокладке проводки или кабеля. Такой способ позволяет измерить ток без разрыва цепи, что существенно безопаснее и быстрее.

Измерение производится путем помещения проводника под напряжением в разъёмный магнитопровод со вторичной обмоткой (конструкция почти аналогична трансформатору тока). Благодаря явлению электромагнитной индукции можно измерить вторичный ток в обмотке, а после этого прибор рассчитывает первичный в измеряемой цепи. При измерении токоизмерительными клещами проводник заводится в раствор клещей и на дисплее прибора отображается сила тока в цепи переменного напряжения.

Чтобы применять амперметр для измерений силы тока нужно обладать определенными навыками и знать, как следует включить в цепь амперметр чтобы измерить силу тока.

Амперметр, как и мультиметр включается в разрыв цепи

При этом важно понимать, что переменный ток наиболее опасен, поэтому требует серьезного отношения к электробезопасности. При включении амперметра в цепь, подачи напряжения и подключения нагрузки на дисплее или табло амперметра будет указана сила тока в цепи

Требования для измерения силы тока

Чтобы померить силу заряда в розетке, нужно обязательно следить за выполнением некоторых требований:

  • Важным условием для измерения силы тока является включение резисторов или обычных ламп в цепь ограничения сопротивления. Этот элемент защитит прибор от нагрева и возгорания из-за слишком большой нагрузки.
  • Если текущая сила в цепи не отображается на индикаторе, выбранное предельное значение является неправильным и должно быть уменьшено на одну позицию. (Так надо продолжать до тех пор, пока на экране не появится истинное значение). Требуется быстрое измерение — время контакта с кабелем составляет менее одной или двух секунд. Это особенно актуально для аккумуляторов с низким энергопотреблением.

Важно! Предел выбирается с учетом наибольших возможных отклонений полученных измерений от ожидаемого результата. Приборы для измерения силы тока должны также соответствовать утвержденным стандартам ГОСТа:

Приборы для измерения силы тока должны также соответствовать утвержденным стандартам ГОСТа:

  • показывающие устройства должны иметь точность в пределах от 1 до 2,5,
  • приборы на подстанциях допускаются 4 класса точности,

Класс по точности приборов, установленных на трансформаторах указаны в таблице:

Класс прибора Класс измерительных трансформаторов Класс шунта и добавочного сопротивления
4,0 3,0
2,5 1,0 (3,0) 0,5
1,5 0,5 (1,0) 0,5
1,0 0,5 0,5
0,5 0,2 0,2

Измеряем силу тока

Что нужно сделать в первую очередь:

  • устанавливаем щупы: черный в черное гнездо, красный в красное с обозначением ампера – «А»;
  • переключаем тумблер, который показывает, какой ток надо будет проверять: переменный «AC» или постоянный «DC»;
  • устанавливается интервал измеряемых пределов так, чтобы не спалить сам прибор, то есть, предел установить таким, который будет выше ожидаемого уровня силы тока в электрической цепи.

Подготовительный этап закончен, мультиметр готов, можно проводить измерение силы тока.

Внимание! Перед тем как проводить замеры, необходимо электрическую сеть обесточить. Не стоит проводить тестирование во влажной среде или в помещении с высокой влажностью

Придерживайтесь обязательно требований техники безопасности.

К примеру, как проверить участок электропроводки. Для этого концы участка надо оголить (удалить изоляцию на проводах) и подключить к ним два щупа от мультиметра. Кстати, на конце черного провода установлен «крокодил», так что подсоединить его к проводке не составит труда. На красном проводе установлен именно щуп в виде шила. Его придется вручную подсоединять, прикладывая щуп к оголенному концу.

Итак, если все приготовления закончены, можно подавать на участок проводки напряжение. На дисплее мультиметра должны показаться цифровые обозначения силы тока. Если на экране высветились нули, то это или обрыв сети, или неправильно установлен предел измерений. Поэтому выключите подачу тока на участок, отсоединить мультиметр и настройте его под другую ожидаемую величину. И все, то же самое, проведите заново.

Проверка блока питания

Как проверить амперы мультиметром на блоке питания? Делается это также на разрыв с обязательным применением нагрузки. Сам принцип мало отличается от проверки других источников. Необходимо лишь отметить, что БП обладают довольно большой мощностью, поэтому замеры следует проводить быстро, не допуская нагрева проводов щупов мультиметра.

Как мы видим, мультиметр может быть очень полезен в быту и востребован в совершенно разных областях, поэтому получение самых минимальных знаний по его использованию совсем не будет лишним.

Что приготовить из яиц без вреда для фигуры? Познакомьтесь с интересным списком блюд, включающих яйца. Эти рецепты совершенно не навредят фигуре.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Как измерить ток и напряжение мультиметром?

1)Значок сопротивления. Этот значок говорит нам о том, что мы собираемся мерять сопротивление. На фотографии показан диапазон сопротивления, который мы можем измерить мультиметром — от 0 Ом до 200 МегаОм.

2)Значок постоянного напряжения. Означает, что ставя переключатель на него, мы сможем измерять постоянный ток. В данном приборе, диапазон измерения постоянного напряжение от 0 миливольт до 1000 Вольт.

3)Значок переменного напряжения. Диапазон измерения в данном случае от 0 миливольт до 750 Вольт.

4)Значок для измерения коэффициента усиления транзисторов . Но я им не пользуюсь, потому как нет надобности.

5)Значок емкости конденсаторов. Емкость измеряется в Фарадах. Диапазон от 0 и до 200 микроФарад.

6)Значок измерения силы тока постоянного напряжения. Диапазон от 0 до 20 Ампер.

7)Значок измерения силы тока переменного напряжения. Диапазон от 0 до 20 Ампер.

8)Диодная прозвонка. Показывает именно падение напряжения на замеряемом элементе в миллиВольтах. Да-да, можно не протирать глаза, чтобы еще раз прочитать предыдущее предложение ;-). Прелесть данной функции в том, что если высвечивается падение напряжения меньше, чем 100 миллиВольт (для различных моделей оно разное), из мультиметра доносится пикающий сигнал. Очень удобная для проверки диодов, а также целостности проводов, предохранителей (в конце статьи ссылки, как это сделать). Покупая мультиметр, берите такой, чтобы эта функция была однозначно, иначе мультиметр резко теряет свой функционал.

Измеряем силу тока.

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин — параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь мерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле.

В нашем случае нагрузкой является кулер от компа. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручкукрутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Конструктивные особенности

Итак, в мультиметре есть два вида выходов, они обозначены цветом: красным и черным. А вот гнезд может быть на разных моделях разное количество: два, четыре или больше. Черный выход – это масса, то есть, общий (обозначается или «com», или минусом). Красный используется именно для измерений, то есть, является потенциальным. Здесь может быть несколько гнезд для измерения каждого параметра электрической цепи, то есть, сопротивления, напряжения и силы тока. На мультиметре такие гнезда обозначаются единицей измерения параметров, так что не ошибетесь.

Второй внешний элемент – это рукоятка, вращающаяся по кругу. С ее помощью устанавливается предел измерений. Так как перед нами стоит вопрос, как можно измерить силу тока мультиметром, то нас должна интересовать шкала с амперами. Хотелось бы отметить, что таких пределов на аналоговых тестерах меньше, чем на цифровых. Плюс ко всему последние комплектуются разными полезными опциями, к примеру, звуковым сигналом.

А вот теперь один из важных моментов. У каждого мультиметра есть предел по току, который является максимальным. Поэтому выбирая проверяемую электрическую сеть, необходимо сопоставить проверяемую ситу тока цепи с пределом в тестере. К примеру, если в проверяемой электрической цепочке предполагается, что проходящий по ней ток будет иметь показатель 200 А, то не стоит проверять эту цепь мультиметром с максимальным пределом в 10 А. Предохранители прибора тут же сгорят, как только вы начнете тестирование. Кстати, максимальный показатель обязательно указывается на корпусе прибора или в его паспорте.

Сопротивление

При измерении сопротивления, равно как и при прозвонке цепи на целостность или короткое замыкание, щупы подключаются так же, как и в предыдущем случае. Переключатель на лицевой панели мультиметра должен быть выставлен на необходимые показатели диапазона, который отмечает значок сопротивления — омега (Ω).

Если необходимо проверить работоспособность лампы или наличие разрыва в цепи, можно воспользоваться функцией прозвона. В том же диапазоне сопротивления имеется значок в виде точки и уходящих от нее вправо черточек. Это обозначение звукового сигнала. При переключателе, включенном в этом положении, если между щупами происходит короткое замыкание, раздается звуковой сигнал. Это очень удобно, не нужно постоянно смотреть на дисплей.

У подобных устройств измеряться будет диапазон сопротивлений от 0 до 200 МОм.


Подключение для измерения величины и сопротивления

Как проверить напряжение аккумулятора мультиметром?

Для того чтобы проверить заряд литий-ионного аккумулятора необходимо выполнить следующие действия:

  • Перевести мультиметр в режим вольтметра (измерение напряжения) и установить диапазон от 0 до 20V;
  • Отсоединить аккумулятор от электропроводки автомобиля;
  • Подсоедините красный щуп к положительному гнезду;
  • Подсоедините черный щуп к отрицательному гнезду;
  • Запишите показания.

Если мультиметр показывает, что напряжение равно 12,6 вольт, то это свидетельствует о том, что батарея не нуждается в зарядке и полностью работоспособна. Если показания ниже 12,6 – это обозначает необходимость дозарядки аккумулятора.

В том случае, если мультиметр показывает менее двенадцати вольт, то аккумулятор полностью разряжен, и необходимо срочно зарядить его. Если показания меньше одиннадцати вольт – использование такого аккумулятора может сжечь генератор или зарядное устройство, а значит, от него лучше избавиться и купить новый.

Важно помнить о том, что для получения актуальных данных нужно проверять заряд нужно подождать 5-6 часов после того как аккумулятор будет отключен от автомобиля. Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку

Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку.

Измерение напряжения

Далее следует узнать, как измерить напряжение мультиметром. В отличие от силы тока, напряжение можно определять и у постоянного, и у переменного тока даже при использовании самых бюджетных устройств.

Узнать определенное напряжение постоянного тока потребуется, например, если понадобится измерить остаточную емкость аккумулятора мультиметром. Перед тем как приступать к измерениям, нужно выбрать тип тока и диапазон значений. Предел устанавливается исходя из тестируемого объекта — у пальчиковых батареек стандартное напряжение равно 1,5 вольт, у автомобильной батареи — 12–12,5 вольт и т. д. точные цифры всегда написаны на электроприборах. Предел ставится ближайший к предполагаемому значению с округлением в большую сторону.

Кликните для увелечения

Далее нужно сделать следующее:

  1. Подключить черный щуп к порту COM.
  2. Подключить красный щуп к порту для измерения напряжения (отмечен буквой V).
  3. Подключить свободные концы щупов к контактам исследуемого объекта.

В школе на уроках физики учат, как измерить напряжение вольтметром, — включать прибор в цепь нужно параллельно потребителю. Здесь принцип тот же: подключать щупы нужно параллельно клеммам автомобильного аккумулятора, участку кабеля и т. д.

Постоянный ток измеряется, если нужно узнать напряжение аккумулятора или другого источника; если же исследуется электросеть, нужно переключить мультиметр в режим переменного тока, далее порядок действий аналогичен. Напряжение спокойно можно измерять и в розетке.

Исходя из первых двух параметров можно измерить мощность прибора, просто перемножив эти величины.

Как проверить внутреннее сопротивление?

Для проверки внутреннего сопротивления стоит знать не только вольты, но и амперы. Поскольку мы уже бывалые в деле замеров, то сразу перейдем к действиям.

Берем галогеновую лампу в 60 Вт, которая потребляет 5 А. Если ампераж равен ста амперам, то потеря не может быть более 1 В. Это значит, что для 5 А показатель напряжения должен составлять 0,05 В.

Подключаем нашу лампу к батарее. После того как она засветилась, определяем напряжение на клеммах аккумулятора. Замеряем вольты, выключаем лампу, определяем напряжение повторно.

В итоге, если разница между значениями будет составлять не более 0,05 В, то наша батарея исправна. Если значение больше, значит сопротивление повысилось. Исходя из этого можно судить о состоянии АКБ.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Как измерить силу переменного тока мультиметром

Перед началом замеров необходимо точно определить, какой ток будет измеряться – переменный или постоянный. После этого переключатель мультиметра устанавливается в нужное положение. Далее нужно установить ориентировочную силу в данной цепи, для того чтобы подключить измерительный щуп в соответствующий разъем. Если сила тока предполагается до 200мА, щуп включается в гнездо «V ΩmA», а при силе тока более 200мА – в разъем «10А».

Иногда случается так, что информация о силе тока отсутствует вообще. Поэтому измерения следует начинать с максимальной величины. Если на дисплее появляется ток меньшего значения, значит штекер требуется переставить в другой разъем. В случае когда ток вновь меньше требуемого, штекер снова переставляется. При необходимости ручку регулятора следует выставить на более низкую отметку силы тока. Перед началом измерений нужно внимательно изучить все обозначения, нанесенные на мультиметр и в дальнейшем выбирать только нужную символику. Все замеры должны проводиться от максимальных значений к минимальным, это является обязательным требованием при работе с мультиметром.

Схемы распайки соединительных кабелей оборудования применяемого в торговле!

Как измерить силу тока трансформатора мультиметром

Течение электрического тока в трансформаторе осуществляется исключительно в замкнутом контуре. Для того чтобы произвести измерения тока, нужно вначале подключить какую-нибудь нагрузку, а затем последовательно с ней в цепь включается мультиметр. В данном случае переключатель также выставляется в режим измерений переменного тока. Провод красного цвета подключается к отдельному выходу.

На подготовительном этапе нужно сделать следующее:

  • Щуп с проводом черного цвета устанавливается в соответствующее черное гнездо, а щуп с красным проводом – в красное гнездо, где имеется обозначение «А», то есть, ампер.
  • Тумблер переключается в нужное положение: для измерений переменного тока – АС, постоянного тока – DC.
  • Предел измерений устанавливается таким образом, чтобы он был выше предполагаемого уровня силы тока в цепи. Это поможет уберечь прибор от перегорания.

После подготовки можно переходить к непосредственным измерениям. С этой целью мультиметр нужно последовательно включить в разрыв электрической цепи между трансформатором и нагрузкой. Величина тока, проходящего через прибор, отобразится на дисплее мультиметра. При отсутствии нагрузки в цепочку можно включить ограничительное сопротивление – обычную лампочку или резистор.

Если на дисплее не отображается значение силы тока, значит предел измерений выбран неверно и его необходимо уменьшить на одну позицию. При отсутствии результата процедуру нужно повторить и продолжать делать это до того момента, пока на дисплее не появится какое-либо значение.

Как измерить силу тока мультиметром на аккумуляторе автомобиля? – Taxi Bolt

Мультиметр — тестер, авометр, комбинированный электроизмерительный прибор, объединяющий в себе несколько функций. В зависимости от модели включает в себя функции вольтметра, амперметра и омметра. Существуют цифровые и аналоговые мультиметры. В некоторых случаях исполняется мультиметр в виде токоизмерительных клещей.

Название «мультиметр»закрепилось именно за цифровыми измерителями, в то время как аналоговые приборы часто именуются «тестер», «авометр», а иногда и просто «Цешка» (отечественные).

Подключение мультиметра

Для начала нужно отключить все устройства, которые могут питаться от аккумулятора. Для проведения измерений мультиметр включают в разрыв цепи. Чтобы получить такой разрыв, с плюсовой клеммы (можно и минусовой) АКБ снимают провод. Затем подключают один контакт амперметра к плюсу (или минусу) аккумулятора. А второй контакт подключают к снятому проводу.

[attention type=red]Не подключайте измерительные приборы к плюсу и минусу на аккумуляторе, иначе случится короткое замыкание и в мультиметре сгорит предохранитель.[/attention]

После подключения на экране прибора появится число, которое соответствует току, что потребляется постоянно включенными электроприборами. Если допустимая утечка тока в автомобиле ниже, чем результат измерений, нужно искать причину далее.

Какие параметры можно проверить мультиметром?

  • измерить напряжение с максимальной точностью. По электрическому напряжению можно определить заряжена ли аккумуляторная батарея или необходимо заряд;
  • проверить напряжение аккумуляторов сотовых телефонов. Для этого необходимо перевести прибор в режим измерения постоянного тока до 20 В;
  • аккумулятор шуруповерта;
  • емкость аккумулятора.

Как измерить напряжение аккумулятор

Чтобы проверить напряжения аккумулятора, необходимо перевести мультиметр в режим DC. Если необходимо проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Далее чёрным щупом мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока. Исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Таким же образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость аккумулятора

  1. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи, т.е. вначале нужно полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.
  2. Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

[attention type=yellow]Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.[/attention]

Проверить внутреннее сопротивление аккумулятора

Проверить работоспособностьаккумулятора можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

  1. Лампа 12 В подключается к АКБ.
  2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
  3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии. Когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Как измерить ток с помощью мультиметра »Электроника

Мультиметр обеспечивает один из самых простых способов измерения переменного и постоянного тока (AC и DC). Мы даем некоторые из основных рекомендаций. . .


Учебное пособие по мультиметру Включает:
Основы работы с измерителем Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей


Часто бывает необходимо знать, как измерить ток с помощью мультиметра.Измерения тока выполнить легко, но они выполняются несколько иначе, чем измерения напряжения и другие измерения. Однако измерения тока часто необходимо проводить, чтобы выяснить, правильно ли работает цепь, или чтобы обнаружить другие факты, связанные с ее потреблением тока.

Ток является одним из основных электрических / электронных параметров, поэтому часто необходимо измерить ток, протекающий в цепи, чтобы проверить ее работу.

... как цифровые, так и аналоговые мультиметры могут очень легко измерять ток ....

Измерения тока можно выполнять с помощью различных измерительных приборов, но наиболее широко используемым измерительным оборудованием для измерения тока является цифровой мультиметр. Это испытательное оборудование широко доступно по очень разумным ценам.

Измерение тока: основы

Измерения тока выполняются иначе, чем измерения напряжения и других измерений.Ток состоит из потока электронов вокруг цепи, и необходимо иметь возможность контролировать общий поток электронов. В очень простой схеме показана ниже. В нем есть батарейка, лампочка, которую можно использовать как индикатор, и резистор. Чтобы изменить уровень тока, протекающего в цепи, можно изменить сопротивление, а количество протекающего тока можно измерить по яркости лампы.

Простая схема для измерения тока

При использовании мультиметра для измерения тока единственный способ, который может быть использован для определения уровня протекающего тока, - это разорвать цепь, чтобы ток проходил через измеритель.Хотя временами это может быть сложно, это лучший вариант. Типичное измерение тока можно выполнить, как показано ниже. Из этого видно, что цепь, в которой протекает ток, должна быть разорвана, а мультиметр вставлен в цепь. В некоторых цепях, где часто может потребоваться измерение тока, могут быть добавлены клеммы с перемычкой для облегчения измерения тока.

Как измерить ток с помощью мультиметра

Чтобы мультиметр не влиял на работу цепи, когда он используется для измерения тока, сопротивление счетчика должно быть как можно меньшим.Для измерений около ампера сопротивление метра должно быть намного меньше ома. Например, если измеритель имел сопротивление в один Ом и протекал ток в один ампер, то на нем возникло бы напряжение в один вольт. Для большинства измерений это было бы неприемлемо высоким. Поэтому сопротивление счетчиков, используемых для измерения тока, обычно очень низкое.

Как измерить ток аналоговым мультиметром

Использовать аналоговый измеритель для измерения электрического тока довольно просто.Есть несколько незначительных отличий в способах измерения тока, но используются те же основные принципы.

... аналоговые мультиметры также могут легко и точно измерять ток ....

При использовании аналогового мультиметра можно выполнить несколько простых шагов:

  1. Вставьте датчики в правильные соединения - это необходимо, потому что может быть несколько различных соединений, которые можно использовать.Убедитесь, что вы выбрали правильные соединения, так как могут быть отдельные соединения для диапазонов очень низкого или очень высокого тока.
  2. Установите переключатель на правильный тип измерения (т. Е. Для измерения тока) и диапазон, в котором будет проводиться измерение. При выборе диапазона убедитесь, что максимум для конкретного выбранного диапазона выше ожидаемого. При необходимости диапазон мультиметра может быть позже уменьшен. Однако выбор слишком большого диапазона предотвращает перегрузку измерителя и любое возможное повреждение движения самого измерителя.
  3. При снятии показаний оптимизируйте диапазон для наилучшего считывания. Если возможно, отрегулируйте его так, чтобы можно было добиться максимального отклонения счетчика. Таким образом будет получено наиболее точное показание.
  4. Как только считывание будет завершено, рекомендуется поместить щупы в гнезда для измерения напряжения и повернуть диапазон в положение максимального напряжения. Таким образом, если счетчик случайно подключен, не задумываясь о том, какой диапазон будет использоваться, вероятность повреждения счетчика мала.Это может быть неверно, если он оставлен на текущее показание, и счетчик случайно подключен к точке высокого напряжения!

Как измерить ток цифровым мультиметром

Чтобы измерить ток цифровым мультиметром, можно выполнить несколько простых шагов:

  1. Включите счетчик
  2. Вставьте зонды в правильные соединения - на многих счетчиках существует несколько различных соединений для зондов. Часто один помечен как обычный, в который обычно помещается черный зонд.Другой зонд должен быть вставлен в соответствующее гнездо для измерения тока. Иногда используется специальное соединение для измерения тока, а иногда - отдельное соединение для измерений низкого или высокого тока. Выберите правильный вариант для текущего измерения.
  3. Установите главный селекторный переключатель на переключателе измерителя на правильный тип измерения (т. Е. Ток) и диапазон, в котором будет проводиться измерение. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемое значение.При необходимости диапазон цифрового мультиметра можно уменьшить. Однако выбор слишком большого диапазона предотвращает перегрузку счетчика.
  4. При измерении тока оптимизируйте диапазон для наилучшего считывания. Если возможно, разрешите всем начальным цифрам не читать ноль, и таким образом можно будет прочитать наибольшее количество значащих цифр.
  5. Как только считывание будет завершено, рекомендуется поместить щупы в гнезда для измерения напряжения и установить диапазон на максимальное напряжение.Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность его повреждения мала. Это может быть неверно, если он оставлен на текущее показание, и счетчик случайно подключен к точке высокого напряжения!

Следуя этим шагам, очень легко измерить ток с помощью любого цифрового мультиметра.

Альтернативные методы измерения силы тока

Самый очевидный метод измерения тока с помощью мультиметра - разорвать цепь и быстро приблизить измеритель к цепи.Однако это не единственный метод, который можно использовать.

Есть несколько методов, которые могут быть реализованы, которые не требуют разрыва цепи и последовательного подключения счетчика.

Эти методы часто используются там, где важно не разорвать цепь, и используются методы, которые тем или иным образом определяют ток.

Точность часто может быть почти такой же хорошей, как при включении измерителя в цепь, но для этого может потребоваться, чтобы компоненты уже были на месте или использовались другие типы датчиков.

Использование последовательного резистора для измерения тока

Этот метод измерения тока может дать некоторые преимущества при некоторых обстоятельствах, когда предполагается, что ток может потребоваться регулярно измерять в цепи.

Этот метод измерения тока предполагает включение в схему небольшого резистора подходящего номинала. Обычно один конец резистора находится под потенциалом земли, чтобы избежать риска случайного замыкания на землю высокого напряжения при проведении теста.

Метод измерения тока путем вставки в цепь последовательного резистора.

Измеряя напряжение на резисторе, можно легко рассчитать ток.

Например, резистор 10 Ом помещен в цепь и на нем обнаружено значение 100 мВ, тогда, используя закон Ома, можно сделать вывод, что ток составляет V / R = 0,1 / 10 = 10 мА.

При использовании этого метода измерения тока значение резистора должно быть достаточно точным для проведения измерений.Любой допуск на резистор e даст аналогичный допуск, но не при измерении. К счастью, многие измерения в этой ситуации не требуют предельной точности, и поэтому даже 10% резисторов будут достаточно точными - 2% также может быть адекватным в зависимости от необходимых допусков.

В показанном случае последовательный резистор, используемый для измерения тока, помещен рядом с землей, а также в обход конденсатора для обхода любого сигнала на землю. Это особенно важно, если схема используется на радиочастотах, РЧ, поскольку это поможет предотвратить распространение любого сигнала по выводам измерительного прибора.

Метод измерения тока с использованием датчика тока / катушки

Если невозможно каким-либо образом прорваться в цепь, можно использовать датчик тока.

Датчики тока обычно бывают в виде датчика, который размещается вокруг проводника с током. Он способен обнаруживать ток, протекающий в проводнике, и таким образом давать показания.

Эти датчики часто входят в состав законченного измерителя, поэтому часто невозможно использовать стандартный мультиметр для этого типа теста.

Существует несколько различных типов датчиков / измерителей, которые можно использовать в этом методе измерения тока.

  • Трансформатор тока: Одна из наиболее распространенных форм датчика тока называется токовыми клещами. Он состоит из разрезного кольца из феррита или мягкого железа, на которое намотана катушка - по одной на каждой половине. Сердечник пропускается по проводнику, в котором необходимо измерить ток, и две половины сердечника зажимаются на месте. Таким образом, сборка действует как трансформатор, а катушки зажима улавливают магнитное поле от тока, протекающего в проводнике.Поскольку вся сборка фактически представляет собой трансформатор, этот метод измерения тока работает только для переменного тока. Также расходомеры, использующие это, обычно поставляются как отдельные «клещи».
  • Датчик Холла: Датчик Холла, использующий другую технологию. Он может измерять как переменный, так и постоянный ток, протекающий в проводнике. Он часто используется вместе с осциллографами и цифровыми мультиметрами высокого класса, хотя их использование становится все более распространенным.

Существуют и другие аналогичные методы измерения тока с использованием датчиков, но токовые клещи и датчики на эффекте Холла являются наиболее распространенными.

Как измерить переменный ток мультиметром

Часто бывает необходимо измерить переменный ток. Хотя для измерения переменного тока используются те же основные шаги, что и при нормальном измерении постоянного тока, есть несколько дополнительных моментов, на которые следует обратить внимание.

  • Требуется настройка переменного тока: Различия в измерениях возникают из-за того, что мультиметр должен исправлять переменную форму волны, чтобы он мог измерять переменный ток.Основное отличие цифрового мультиметра состоит в том, что переключатель типа измерения должен быть установлен на измерение переменного тока, а не постоянного.
  • Для аналоговых счетчиков требуется выпрямитель: Для аналогового мультиметра ситуация немного иная. Поскольку аналоговый мультиметр не содержит активной электроники, диодный выпрямитель, используемый для выпрямления переменного сигнала, имеет определенное напряжение включения, и это повлияет на низкое напряжение на некоторых шкалах. Некоторые измерители могут быть не в состоянии измерять переменный ток или у них будут очень ограниченные диапазоны.

Хотя измерение электрического тока не так распространено, как измерение напряжения, тем не менее, умение измерять ток является важной и важной способностью. Также важно знать, как измерять ток, чтобы получить лучшее от мультиметра.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в меню тестирования.. .

Как использовать цифровой мультиметр

Так же, как стетоскоп для врачей, переполнение стека для программистов, гаечные ключи для механика и Джарвиса для Тони Старка. Мультиметр является очень важным инструментом для инженеров, которые заинтересованы в работе с электроникой. Возможно, это будет первый инструмент, с которым мы познакомимся, когда начнем изучать вещи, связанные с электроникой.

В этой статье мы узнаем, , как использовать цифровой мультиметр и как это поможет нам в нашем путешествии с электроникой. Это будет очень простая статья, в которой вы познакомитесь с различными операциями с мультиметром, а также иллюстративные изображения и видео. .В конце этой статьи вы узнаете, как измерить напряжение мультиметром, измерить постоянный ток, проверить целостность цепи, измерить сопротивление, а также проверить, находятся ли некоторые компоненты, такие как светодиоды и диоды, в рабочем состоянии. Фуу ... звучит как большой список, не так ли! Но поверьте, они будут очень полезны, когда вы будете пробовать что-то самостоятельно. Поэтому расслабьтесь и прочитайте, а я постараюсь сделать эту статью как можно более интересной.

Как измерить напряжение с помощью мультиметра:

Обычно мультиметром можно измерить два разных напряжения.Один - это напряжение постоянного тока, а другой - напряжение переменного тока. Почти все электронные устройства работают с постоянным напряжением (обычный переменный ток будет преобразован в постоянный), и поэтому постоянное напряжение является наиболее измеряемым параметром.

Наш мультиметр может измерять как переменное, так и постоянное напряжение. Начнем с постоянного напряжения.

Как измерить напряжение постоянного тока с помощью мультиметра:

Перед выполнением любого измерения необходимо проверить на мультиметре две вещи. Это Позиция тест-лидов (a.k.a тестовые щупы) и выбор режима / диапазона. По умолчанию черный измерительный провод должен находиться в разъеме COM , а красный измерительный провод должен находиться в разъеме V . Это положение изменится, только если мы измеряем ток.

Итак, чтобы измерить напряжение, черный измерительный провод должен быть в разъеме COM, а красный провод - в разъеме V. Теперь нам нужно выбрать режим, используя регулятор, похожий на ручку в центре мультиметра. Мы должны найти символ напряжения постоянного тока (показанный на рисунке ниже) и выбрать диапазон под ним.По умолчанию диапазон будет таким: 200 мВ, 2 В, 20 В, 200 В и 600 В. В зависимости от уровня напряжения, которое вы планируете измерить, вы можете выбрать диапазон. И не волнуйтесь, он не взорвется, если вы выберете меньшую дистанцию, в которую всегда можете попасть, и попробуйте. Например, если вы измеряете 35 В, и если вы поместите его в диапазон 20 В, то ваш измеритель будет просто читать 1, это означает, что вы должны выбрать диапазон высокого напряжения в этом случае 200 В. На картинке ниже я установил измеритель так, чтобы он считывал напряжение постоянного тока, которое находится в диапазоне 20 В.

После того, как мы настроили измеритель, мы можем просто поместить щупы на клеммы, на которых мы должны измерить напряжение. Поместите красный провод на положительную клемму, а черный провод на отрицательную клемму, и вы получите значение напряжения. Если вы измените полярность кабеля, вы все равно получите значение, но оно будет с отрицательным знаком, всегда используйте щупы с правильной полярностью, чтобы избежать ошибок. Вы можете измерить напряжение аккумулятора, адаптера постоянного тока, зарядного устройства телефона и даже падение напряжения на каждом компоненте в цепи во время отладки приложений.В видео ниже показано, как измерить напряжение постоянного тока с помощью мультиметра .

Как измерить напряжение переменного тока с помощью мультиметра:

Хотя напряжение переменного тока редко измеряется с помощью цифрового мультиметра, оно по-прежнему важно в местах, где присутствует сеть переменного тока. Для измерения напряжения переменного тока поместите красный провод в гнездо V, а черный - в гнездо COM, как показано на рисунке ниже. Теперь установите режим с помощью ручки, мы должны поместить ее на символ переменного напряжения (показано на рисунке ниже).Обычно у нас есть два диапазона для напряжений переменного тока: 200 В и 600 В. Для измерения напряжения переменного тока в Индии, которое составляет 220 В, мы должны перевести его в режим 600 В, как показано на рисунке ниже.

Процесс измерения точно такой же, как и при измерении постоянного напряжения, но здесь нет полярности, поскольку мы имеем дело с переменным током. В следующем видео показано, как измерить напряжение сети переменного тока с помощью мультиметра .

Как измерить постоянный ток с помощью мультиметра:

Большинство обычных мультиметров не имеют возможности измерения переменного тока, поэтому мы обсудим только измерение постоянного тока, однако, если вы ищете прибор для измерения тока, клещи.Не пытайтесь измерить переменный ток мультиметром постоянного тока, это может привести к необратимому повреждению измерителя.

Для измерения постоянного тока черный датчик следует поместить в разъем COM, а красный датчик - в разъем A, как показано на рисунке ниже. Это сделано потому, что ток всегда следует измерять последовательно. Также обратите внимание, что некоторые измерители могут иметь два слота A в зависимости от диапазона, поэтому обязательно прочтите символ перед подключением. Затем мы можем выбрать режим, повернув ручку на символ постоянного тока (как показано на рисунке).Опять же, у нас есть диапазоны от 200 мкА до 10А, мы можем выбрать требуемый диапазон. На изображении ниже измеритель настроен на считывание постоянного тока на уровне 2 мА, поэтому я использую тот же слот V. Но если ток 10А, мне следовало поменять слот.

Как было сказано ранее, ток можно измерить только последовательно с нагрузкой. Поэтому, если вы хотите измерить ток, протекающий по любому проводу, вам необходимо отсоединить провод и подключить этот измеритель последовательно, поместив один зонд на одном конце, а другой - на другом.В видео ниже показано , как измерить ток, протекающий через по проводу, питающему светодиод.

Как проверить целостность цепи с помощью мультиметра:

Еще одна важная и полезная функция мультиметра - проверка целостности цепи. Это спасательный инструмент, который помогает отлаживать электронику, будь то ваша новая печатная плата или простое соединение на макетной плате, вы можете использовать инструмент непрерывности, чтобы проверить, есть ли соединение между двумя терминалами.Это также можно использовать для обнаружения обрыва провода .

проверяет целостность любого провода или цепи. , поместите черный щуп в слот COM, а красный щуп в слот V, затем поверните ручку к символу непрерывности (показано на рисунке ниже). Чтобы проверить целостность цепи между клеммами, скажем, клемма A и клемма B, поместите один датчик (любой датчик) на клемму A, а другой - на клемму B. Если есть соединение между клеммой A и клеммой B, счетчик покажет ноль, и вы также получите звуковой сигнал.Если соединение отсутствует, вы не услышите звуковой сигнал.

В видео ниже будет показано, как проверить целостность цепей и как обнаружить обрыв соединения .

Как измерить сопротивление с помощью мультиметра:

Один из наиболее часто используемых и неизбежных компонентов в электронике - это резисторы. Доступен широкий диапазон резисторов в зависимости от их номинальной мощности и значения сопротивления, значение каждого резистора будет указано с помощью цветовой кодировки.Важно научиться считывать значение резисторов с помощью цветового кода, но в некоторых случаях бывает трудно прочитать цвет. В таких случаях мы можем использовать мультиметр, чтобы легко прочитать значение сопротивления резистора.

От

до измерьте сопротивление мультиметром. убедитесь, что черный щуп находится в гнезде COM, а красный - в гнезде V. Теперь поверните ручку к символу сопротивления. Опять же, у нас есть диапазоны от 200 Ом до 2 МОм, выберите тот, который вам нужен, здесь, на рисунке ниже, я помещаю его на значение 20 кОм.Вы всегда можете попробовать разные диапазоны, чтобы получить правильный диапазон, подходящий для вашего резистора.

В видео ниже показано, как можно измерить значение сопротивления с помощью мультиметра . Измеренное значение не будет точным; это можно использовать просто как приближение. Кроме того, если резистор находится внутри цепи, мы не должны измерять сопротивление с помощью мультиметра, поскольку он покажет неправильные значения.

Как проверить компоненты с помощью диодного режима:

Еще один интересный режим мультиметра - это режим Diode.Вы когда-нибудь задумывались, находится ли светодиод / диод в вашей цепи в рабочем состоянии или какого цвета ваш светодиод может светиться при включении! Больше не думайте, переводите мультиметр в диодный режим и сразу же проверяйте. Вы проверяете полярность своего светодиода и даже заставляете его светиться, чтобы проверить его работу.

Чтобы использовать диодный режим, убедитесь, что черный датчик находится в разъеме COM, а красный датчик - в разъеме V. Теперь установите ручку регулятора на символ диода, как показано на рисунке ниже. Режим диода и режим сопротивления 2K используют одно и то же место, так что не беспокойтесь об этом.Теперь поместите красный зонд на анод, а черный зонд на катод светодиода, и светодиод должен светиться. Это работает, потому что светодиод также является формой диода, если вы измените полярность, светодиод не будет светиться, то же самое можно использовать для проверки работы диода.

На видео ниже показано , как мы можем использовать режим диода для проверки состояния светодиодов и диодов . Опять же, этот метод не рекомендуется использовать, когда компоненты находятся в цепи, потому что существующие соединения могут привести к плохому / неправильному результату.

Как измерить напряжение с помощью мультиметра

  1. Программирование
  2. Электроника
  3. Компоненты
  4. Как измерить напряжение с помощью мультиметра

Кэтлин Шэми

Вы можете использовать мультиметр для измерения напряжения на аккумуляторной батарее , резистор и светодиод в цепи. Обратите внимание, что точки соединения между компонентами одинаковы, независимо от того, построили ли вы схему с использованием макета или зажимов типа «крокодил».

Красный провод мультиметра должен иметь более высокое напряжение, чем черный провод, поэтому сориентируйте щупы, как описано. Настройте мультиметр на измерение постоянного напряжения и приготовьтесь к измерениям!

Сначала измерьте напряжение, подаваемое в цепь аккумуляторной батареей. Подсоедините положительный (красный) вывод мультиметра к точке, где положительный (красный вывод) аккумуляторной батареи соединяется с резистором, а отрицательный (черный) вывод мультиметра - к точке, где отрицательная (черный вывод) сторона аккумулятора пакет подключается к светодиоду.См. Следующий рисунок. Получаете ли вы значение напряжения, близкое к номинальному напряжению питания 6 В? (Свежие батареи могут обеспечивать напряжение более 6 В; старые батареи обычно подают менее 6 В.)

Измерьте напряжение, подаваемое аккумуляторной батареей.

Затем измерьте напряжение на резисторе. Подключите положительный (красный) вывод мультиметра к точке, где резистор соединяется с положительной стороной аккумуляторной батареи, а отрицательный (черный) вывод мультиметра - с другой стороной резистора.См. Следующий рисунок. Ваше значение напряжения должно быть близко к тому, которое отображается на мультиметре на рисунке.

Измерьте напряжение на резисторе.

Наконец, измерьте напряжение на светодиоде. Поместите красный вывод мультиметра в точку, где светодиод соединяется с резистором, а черный вывод мультиметра в точку, где светодиод соединяется с отрицательной стороной аккумуляторной батареи. См. Следующий рисунок. Было ли ваше значение напряжения близким к показанному на рисунке?

Измерьте напряжение на светодиоде.

Измерения показывают, что в этой схеме аккумуляторная батарея выдает 6,4 В, 4,7 В падает на резистор, а 1,7 В падает на светодиод. Не случайно сумма падения напряжения на резисторе и светодиоде равна напряжению, подаваемому аккумуляторной батареей:

4,7 В + 1,7 В = 6,4 В

В этой цепи происходит компромиссное отношение: напряжение - это толчок, который батарея дает, чтобы заставить ток двигаться, и энергия от этого толчка поглощается, когда ток проходит через резистор и светодиод.Когда ток течет через резистор и светодиод, напряжение падает на каждом из этих компонентов. Резистор и светодиод потребляют энергию, создаваемую силой (напряжением), проталкивающей через них ток.

Вы можете изменить предыдущее уравнение напряжения, чтобы показать, что на резисторе и светодиоде падает напряжение, поскольку они расходуют энергию, поставляемую батареей:

64 В - 4,7 В - 1,7 В = 0

Когда вы, , понижаете напряжение на резисторе, светодиоде или другом компоненте, напряжение становится более положительным в точке, где ток входит в компонент, чем в точке, где ток выходит из компонента.Напряжение - это относительное измерение, потому что это сила, возникающая в результате разницы в заряде от одной точки к другой.

Напряжение, подаваемое батареей, представляет собой разницу в заряде от положительной клеммы к отрицательной клемме, и эта разница в заряде имеет потенциал для перемещения тока по цепи; цепь, в свою очередь, поглощает энергию, генерируемую этой силой, когда течет ток, что снижает напряжение. Неудивительно, что напряжение иногда называют падением напряжения , разностью потенциалов, падением потенциала или .

Здесь важно отметить, что, когда вы путешествуете по цепи постоянного тока, вы получаете напряжение, идущее от отрицательной клеммы батареи к положительной клемме (это известно как повышение напряжения ), и вы теряете или падаете, напряжение, когда вы продолжаете движение в том же направлении через компоненты схемы. (См. Следующий рисунок.) К тому времени, когда вы вернетесь к отрицательной клемме батареи, все напряжение батареи упадет, и вы вернетесь к 0 вольт.

Напряжение, подаваемое батареей, падает на резистор и светодиод.

Для всех цепей (переменного или постоянного тока), если вы начнете с в любой точке в цепи и добавите скачки и падения напряжения по цепи, вы получите нулевое вольт. Другими словами, чистая сумма повышений и падений напряжения в цепи равна нулю. (Это правило известно как Kirchhoff s Voltage Law. Kirchhoff произносится как« кир-кашель ».)

Имейте в виду, что эти падения напряжения имеют физический смысл. Электрическая энергия, подаваемая аккумулятором, поглощается резистором и светодиодом.Батарея будет продолжать подавать электрическую энергию, а резистор и светодиод будут продолжать поглощать эту энергию, пока батарея не разрядится (не разрядится). Это происходит, когда все химические вещества внутри батареи были израсходованы в химических реакциях, которые привели к возникновению положительных и отрицательных зарядов. Фактически, вся химическая энергия, поставляемая батареей, была преобразована в электрическую и поглощена цепью.

Один из фундаментальных законов физики состоит в том, что энергия не может быть создана или уничтожена; он может только изменить форму.Вы можете увидеть этот закон в действии с помощью простой светодиодной схемы с батарейным питанием: химическая энергия преобразуется в электрическую, которая преобразуется в тепловую и световую энергию, что - ну, вы поняли.

Об авторе книги

Кэтлин Шэми - инженер-электрик и технический писатель с обширным инженерным и консультационным опытом в области медицинской электроники, обработки речи и телекоммуникаций.

Как измерить ток в электронной схеме

  1. Программирование
  2. Электроника
  3. Как измерить ток в электронной схеме

Дуг Лоу

Электрический ток измеряется в амперах, но на самом деле в большинстве электронных устройств На работе вы будете измерять ток в миллиамперах или мА. Для измерения тока необходимо подключить в цепь два вывода амперметра, чтобы ток протекал через амперметр.Другими словами, амперметр должен сам стать частью схемы.

Единственный способ измерить ток, протекающий по простой цепи, - это вставить в цепь амперметр. Здесь амперметр вставлен в цепь между светодиодом и резистором.

Обратите внимание, что не имеет значения, в какую часть этой цепи вы вставляете амперметр. Вы получите одинаковое значение тока независимо от того, вставляете ли вы амперметр между светодиодом и резистором, между резистором и батареей или между светодиодом и батареей.

Чтобы измерить ток в цепи светодиода, выполните следующие действия:

  1. Установите переключатель диапазона мультиметра на диапазон постоянного тока в миллиамперах не менее 20 мА.

    В этой схеме используется постоянный ток (DC), поэтому вам необходимо убедиться, что мультиметр настроен на диапазон постоянного тока.

  2. Снимите перемычку, соединяющую две клеммные колодки.

    Светодиод должен погаснуть, так как при снятии перемычки цепь прерывается.

  3. Прикоснитесь черным проводом мультиметра к выводу светодиода, который подключается к клеммной колодке (не к шинной колодке).

  4. Прикоснитесь красным проводом мультиметра к выводу резистора, который подключается к клеммной колодке (а не к шинной колодке).

    Светодиод должен снова загореться, поскольку амперметр теперь является частью цепи, и ток может течь.

  5. Прочтите число на дисплее мультиметра.

    Он должен показывать от 12 до 13 мА. (Точное показание будет зависеть от точного значения сопротивления резистора. Значения резистора неточны, поэтому, даже если вы используете в этой схеме резистор 470 Ом, фактическое сопротивление резистора может составлять от 420 до 520 Ом. Ω.

  6. Поздравьте себя!

    Вы выполнили первое официальное измерение тока.

  7. После подходящего празднования замените перемычку, которую вы удалили на шаге 2.

    Если вы забудете заменить перемычку, вы не сможете успешно выполнить другие измерения.

В этой цепи есть два места, куда вы должны , а не подключить амперметр. Во-первых, не подключайте амперметр напрямую к двум клеммам батареи.Это эффективно закорачивает аккумулятор. Будет очень жарко, очень быстро. Во-вторых, не подключайте один вывод амперметра к положительной клемме аккумулятора, а другой - непосредственно к выводу светодиода. Это приведет к обходу резистора, который, вероятно, приведет к перегоранию светодиода.

Если вы хотите еще немного поэкспериментировать, попробуйте измерить ток в других местах цепи. Например, снимите защелкивающийся соединитель с аккумулятора, а затем снова подключите его так, чтобы подключилась только отрицательная клемма аккумулятора.Затем прикоснитесь красным проводом измерителя к положительной клемме аккумуляторной батареи, а черный провод - к выводу резистора, подключенного к шине.

Измеряет ток, вставляя амперметр между резистором и батареей. Вы должны получить то же значение, которое вы получили при измерении между светодиодом и резистором.

Вы можете использовать аналогичный метод для измерения тока между светодиодом и отрицательной клеммой аккумулятора. Опять же, результат должен быть таким же.

Об авторе книги
У Дуга Лоу до сих пор есть набор для экспериментатора электроники, который дал ему отец, когда ему было 10.Хотя он стал программистом и написал книги по различным языкам программирования, Microsoft Office, веб-программированию и ПК (в том числе более 30 книг для чайников), Дуг никогда не забывал свою первую любовь: электронику.

Как пользоваться мультиметром: Полное руководство

Мы можем зарабатывать деньги или получать товары от компаний, упомянутых в этом посте.

Мультиметры - это универсальный инструмент для проверки напряжения и тока. Если вы только что приобрели мультиметр, возможно, вы еще не знаете, как им пользоваться.Для начала мы составили подробное руководство по использованию мультиметра.

Мы обсудим основные принципы безопасности, советы по повышению эффективности мультиметра, а также основные инструкции по эксплуатации. Когда вы закончите, вы сможете использовать мультиметр как профессионал. Это руководство не содержит рекомендаций по покупке мультиметра или какой марки вам следует покупать. Если вас интересует, какой мультиметр мы рекомендуем, ознакомьтесь с нашим лучшим руководством по мультиметрам.



Прежде чем мы продолжим изучение того, как пользоваться мультиметром, вам необходимо понять основы этого устройства.


Что такое мультиметр?

Мультиметр также может называться вольт-омметром. Это устройство, которое используется для измерения тока, напряжения и сопротивления. Вы найдете аналоговые или цифровые мультиметры, но большинство аналоговых мультиметров начинают устаревать на рынке. Вместо этого их обычно заменяют цифровыми версиями.

Эти портативные инструменты используются для обнаружения электрических неисправностей. Хотя они используются в самых разных отраслях промышленности, электрики считают их наиболее полезными для устранения проблем с цепями, приборами, системами электропроводки и источниками питания.Вы также найдете их обычным явлением в ящике с инструментами механика для проверки электрических систем и компонентов на автомобиле.


Для чего можно использовать мультиметр?

Есть много причин, по которым человек будет использовать мультиметр. Вот некоторые из наиболее часто используемых целей:

  • Измерения напряжения
  • DMM внутренняя температура
  • Измерения тока
  • Измерения постоянного тока
  • Измерение сопротивления при постоянном напряжении
  • Измерение сопротивления при постоянном токе
  • Измерение времени
  • Емкость (фарады)
  • Децибел
  • Частота (Гц)


Что такое переменный и постоянный ток

Прежде чем вы научитесь пользоваться мультиметром, вам необходимо понять разницу между переменным и постоянным током.AC - это сокращение от переменного тока. Это ток, используемый в вашем доме, который обеспечивает питание ваших приборов и освещения. Переменный ток - это электрический ток, который периодически меняет направление.

Переменный ток

сильно отличается от постоянного, потому что на постоянном токе электричество движется только в одном направлении. Это обычный ток, который вы обнаруживаете в батареях или когда вы запускаете электронику от автомобильного аккумулятора. Мультиметры могут измерять как постоянный, так и переменный ток.


Основные символы мультиметра

Хотя вы можете найти мультиметры по цене до нескольких сотен долларов, давайте сначала обсудим более низкую стоимость, базовые модели.Когда вы только учитесь пользоваться мультиметром, базовая модель предоставит вам все необходимое. Большинство моделей будут иметь три основные зоны:

  • Напряжение
  • Измерение переменного тока
  • Ом

Секция измерения напряжения мультиметра измеряет разность электрических потенциалов. Большинство устройств предлагают диапазон от 200 милливольт до 600 вольт.

Измерение переменного тока будет показывать от примерно 200 миллиампер до 600 вольт.

Ом используются для измерения сопротивления электричества.Чем выше полученное вами значение, тем больше сопротивление. Это означает, что электричеству труднее проходить через него.

С каждым устройством вы также должны получить два вывода: черный или отрицательный и красный или положительный.


Когда вы покупаете новый мультиметр, вы столкнетесь с двумя основными вариантами: аналоговый или цифровой мультиметр. В чем разница между ними?

Аналоговые мультиметры

В основе аналогового мультиметра лежит микроамперметр, который перемещается по шкале.Они относительно недороги, но зачастую их трудно прочитать. С ними нужно обращаться осторожно, потому что их легко повредить даже небольшим падением.

Они не будут такими точными, как цифровой измеритель при использовании вольтметра. Однако они превосходно обнаруживают медленные изменения напряжения, потому что вы увидите, как стрелка движется по шкале.

Преимущества аналогового мультиметра:

  • Отличный вариант, когда вам нужен диапазон. Это идеально подходит для использования с колеблющимися сигналами.
  • Нет необходимости в батареях и источнике питания.
  • Не перегреваются. Это идеально, если вы работаете на открытом воздухе или в теплом климате.
  • Когда вы случайно подключаете считыватель к неправильной полярности, вам не нужно доверять экрану, чтобы сказать вам об этом. Игла заедет и предупредит вас об ошибке. Это также полезно, если показание напряжения неверное.
  • При настройке схемы на минимальное и максимальное показания стрелка четко показывает изменения.
  • Аналоговый мультиметр идеален, когда разрешающая способность не превышает трех разрядов.
  • Аналоговые мультиметры, как правило, недороги и их легко заменить при необходимости.
  • Идеально подходит для быстрого тестирования диодов или просто для решения основных проблем.
  • Эти счетчики довольно прочные и при правильном уходе могут прослужить много лет.

Недостатки аналогового мультиметра:

  • Они не предлагают столько дополнительных функций.
  • Результаты легко ошибиться.
  • Их легче повредить, потому что игла хрупкая. Достаточно один раз уронить его, и понадобится новый счетчик.
  • Легко выбрать неправильный масштаб.
  • Аналоговые мультиметры обычно не такие точные.
  • Возможно, вам придется заняться математикой. Большинство преобразований нужно будет выполнить самостоятельно.

Цифровые мультиметры

Большинство инженеров-электронщиков будут использовать цифровой мультиметр.Они содержат функции, которые никогда не понадобятся большинству обычных пользователей. Самым большим преимуществом использования цифровой версии является то, что вывод отображается на ЖК-экране. Имейте в виду, что они будут стоить больше, чем типичный аналоговый мультиметр.

Преимущества цифрового мультиметра

  • Показания более точные.
  • Вы не можете неправильно прочитать информацию.
  • Они предлагают функцию автоматической полярности, поэтому вы не сможете случайно выбрать неправильную полярность.
  • Измерения записываются быстрее.
  • Они помогают избежать ошибок параллакса. Это происходит, когда вы смотрите на указатель на аналоговом измерителе под другим углом и неправильно интерпретируете результат измерения.
  • Они более прочные. Большинство моделей устойчивы к царапинам и не выходят из строя после падения, как аналогичные аналоги. Частично это связано с тем, что в нем нет движущихся частей, которые могут смещаться.
  • Нет необходимости в настройке нуля.
  • Многие качественные модели можно приобрести менее чем за 50 долларов.
  • Они не много весят и не требуют большой мощности.
  • Вы можете заблокировать измерение на экране.
  • Доступно больше опций, чем у аналогового мультиметра.
  • Вы можете выбрать диапазоны, в которых хотите работать.

Недостатки цифрового мультиметра

  • Срок службы батареи может быстро изнашиваться с цифровым дисплеем. Кроме того, экран может быстро тускнеть. Тусклый экран затрудняет использование на открытом воздухе.
  • Ошибки могут возникать при переходных процессах или колебаниях.
  • Они могут перегреться. Это чаще случается при длительной работе на открытом воздухе.
  • Превышение ограничения по напряжению может повредить инструмент.
  • В аналого-цифровом преобразователе есть ограничение на длину слова, что может увеличить вероятность ошибки.

Использование цифрового мультиметра и аналогового мультиметра

Принимая во внимание все различия, которые я изложил для вас в отношении двух разных устройств, важно отметить, что существует значительная разница в том, как использовать цифровой мультиметр, и как использовать аналоговый мультиметр.

Очевидно, что цифровой мультиметр имеет ЖК-дисплей, который упрощает считывание показаний. Это верно, если вы не стоите на солнце или экран не становится тусклым. Тогда может быть трудно читать числа. Для сравнения: аналоговый мультиметр может быть так же трудно читать, если вы не смотрите на него под правильным углом.

Еще одно большое различие в использовании двух различных версий - проблема с источником питания. С аналоговым мультиметром вам не нужно питание для работы устройства.С цифровым мультиметром вам потребуется питание от батареи или переменного тока.


Какой мультиметр вам подходит?

Изучив все преимущества и недостатки каждой модели, вы сможете определить, какая из них подойдет вам лучше всего. Выбор модели зависит от того, какие показатели и функции важны для ваших задач.

Как правило, покупка аналогового мультиметра является лучшим вариантом для нерегулярных базовых работ. Если вы работаете в профессии, требующей постоянного использования мультиметра, вам, возможно, будет лучше приобрести высококачественный цифровой прибор.

Чтобы ознакомиться с различиями между цифровым и аналоговым мультиметром, посмотрите это видео


Как упоминалось ранее, вы можете купить множество разновидностей мультиметров. Большинство моделей, которые понадобятся обычному человеку, будут довольно простыми. Если вы работаете электриком, механиком или другим специалистом, регулярно работающим с электроникой, вам может потребоваться более совершенное устройство.

Давайте кратко рассмотрим некоторые расширенные функции, которые вы можете найти в мультиметре.

Многие современные машины будут иметь возможность измерять частоту, температуру, давление и емкость. Существуют также модели с графическим дисплеем, на котором отображаются измерения переменного тока в реальном времени. Эта функция полезна для отображения неоднородностей волнового сигнала.

Посмотрев на современные мультиметры, вы заметите, что многие из них также имеют функцию регистрации данных. Это дает вам возможность измерять данные за более длительные периоды времени.

Другие блоки оснащены фильтром нижних частот, который полезен при поиске и устранении неисправностей моторных приводов.Этот фильтр блокирует нежелательные напряжения выше 1 килогерца при измерении переменного напряжения или частоты.

Режим низкого импеданса предотвращает измерение паразитных напряжений во время работы. Это позволяет добиться точных измерений с точными показаниями.

Наконец, на некоторых устройствах вы можете найти функцию компенсации смещения. Это способность Smart Ohm, обеспечивающая превосходную точность в определенных условиях. Он проверяет сопротивление двумя разными приложенными токами.С помощью этой функции он определяет, есть ли во входной цепи напряжения смещения.

Важно подумать, будут ли эти функции когда-либо важны для вас в будущем. Если это так, вам нужно думать наперед и покупать соответственно.


Теперь, когда мы рассмотрели все основы, самое время обсудить, как использовать мультиметр. Я сосредоточу это руководство на вашем базовом мультиметре, чтобы оно было простым. Начнем с обсуждения различных частей мультиметра и их назначения.

Детали мультиметра

Мультиметр состоит из трех основных частей:

  • Порты
  • Ручка выбора
  • Дисплей

На вашем дисплее будет четыре цифры, а также возможность отображения отрицательного знака при необходимости. Некоторые мультиметры оснащены дисплеями с подсветкой, что полезно при работе в условиях низкой освещенности.

Ручка выбора - это та часть, где вы устанавливаете мультиметр на считывание различных измерений, таких как напряжение (В), миллиампер (мА) тока и сопротивление (Ом).

Два датчика подключаются к двум портам, расположенным на передней панели устройства. COM - это сокращение от Common и обычно подключается к заземлению или «-» вашей цепи. Этот датчик чаще всего черный, но нет никакой разницы между красным или черным датчиком.

10А - это специальный порт, который используется, когда необходимо измерить большие токи. Обычно это значение превышает 200 мА.

мАВΩ - это порт, к которому обычно подключается красный зонд. С помощью этого порта вы измеряете ток (до 200 мА), сопротивление (Ом) и напряжение (В).Вы заметите, что на конце зонда есть коннектор бананового типа. Это подключается к мультиметру. Фактически, вы можете использовать любой зонд с банановой пробкой.

Если вы когда-нибудь хотели заглянуть внутрь мультиметра, не разбирайте его! Посмотрите это видео вместо


Типы датчиков

Мультиметры

имеют много разных типов датчиков. Вот несколько наиболее распространенных:

  • Крючки от банана до IC : Крючки IC отлично подходят для небольших ИС и ответвлений ИС.
  • Зажимы типа «банан» для «аллигатора» : Этот набор кабелей подключается к большим проводам или контактам на макетной плате. Используйте их при выполнении долгосрочного теста, чтобы вам не приходилось удерживать зонды на месте, пытаясь манипулировать схемой.
  • Банан для измерительных зондов : Их дешево заменить, и они распространены.
  • Banana to Tweezer : при тестировании компонентов SMD пригодится пинцет.

Измерение напряжения

Одна из самых распространенных функций мультиметра - это измерение напряжения.Фактически, одна из первых вещей, которую люди хотят знать, - это как использовать мультиметр для проверки напряжения. Как начинающий пользователь, вы можете быть обеспокоены выбором правильной настройки напряжения. К счастью, выбор значения напряжения, слишком низкого для напряжения, которое вы планируете измерять, не имеет большого значения. Вместо этого глюкометр просто отобразит 1.

Это ошибка, когда вы перегружаете счетчик или он находится вне допустимого диапазона. Просто измените настройку на следующую максимальную сумму и попробуйте еще раз.

Обычно вам нужно выбрать напряжение, которое выше, чем вы планируете измерять.Например, 20 В позволит вам измерять от 2,00 до 19,99 вольт.


Тестирование батареи

Вам интересно, как использовать мультиметр для проверки батареи? Давайте проверим это на батарейке AA для простого первого урока. Следуйте этим инструкциям, чтобы начать работу с вашим устройством.

1. Подключите черный зонд к COM.

2. Подключите красный щуп к мАВΩ.

3. Установите мультиметр на «2V» в диапазоне постоянного тока.Помните, что в большинстве портативных электронных устройств используется постоянный ток, а не переменный.

4. Теперь вы хотите соединить черный щуп с массой аккумулятора или «-».

5. Подключите красный щуп к источнику питания или к «+».

6. Осторожно сожмите щупы и слегка надавите на положительную и отрицательную клеммы батареи AA.

7. Если это новая батарея, результаты должны показать на дисплее около 1,5 В или выше.

Если поменять местами красный и черный щупы, ничего страшного не произойдет.Вместо этого вы просто получите отрицательное напряжение 1,5 В.


Контрольные схемы

При измерении других форм напряжения обязательно следуйте этим простым рекомендациям:

1. Установите измеритель на соответствующий диапазон. Напряжение постоянного тока - это V с прямой линией, а переменное - это V с волнистой линией.

2. Запишите контактные данные. Во время измерения цепей вы увидите черную метку или букву N для нейтрали и красную метку или буквы A или L для активных.Возьмите черный щуп и поместите его в нейтральное положение, в то время как красный щуп переместится в активную точку.

3. Показания отображаются на ЖК-панели цифрового мультиметра, или вы можете вручную считать результаты с аналогового устройства.

Это говорит о том, имеет ли часть оборудования соответствующее напряжение, и указывает на наличие проблемы. Также можно протестировать различные части схемы. Это называется узловым анализом и является основным способом выполнения анализа цепей.

Измерение напряжения в цепи показывает, сколько напряжения требуется каждому компоненту. Большинство новичков не собираются этого делать, поэтому пока лучше не беспокоиться об этом.


Измерение сопротивления

Еще одна функция мультиметра - проверка сопротивления. Убедитесь, что вы установили для вашего устройства значение сопротивления, отмеченное знаком Ω на вашем циферблате. Вы также захотите выбрать подходящий диапазон, если ваш глюкометр предлагает такой выбор. Обязательно измеряйте сопротивление только в том случае, если деталь не подключена напрямую к цепи.

Вот несколько простых рекомендаций, которые помогут вам в этом процессе:

1. Выберите случайный резистор и установите на мультиметре значение 20 кОм.

2. Прижмите щупы к ножкам резистора, прилагая такое же усилие, как при нажатии клавиши на клавиатуре.

3. Измеритель должен показывать одно из трех значений: 0,00, 1 или значение резистора.

Если счетчик показывает 0,98, сопротивление резистора составляет 980 Ом, или около 1 кОм.Важно помнить, что вы находитесь в режиме 20 кОм или 20000 Ом. Вам нужно переместить десятичную дробь на три разряда вправо.

Если мультиметр показывает 1 или показывает OL, это просто означает, что он перегружен. Переключитесь на более высокий режим, например режим 200 кОм или режим 2 МОм (мегаом). Если мультиметр показывает 0,00 или близко к нулю, понизьте режим до 2 кОм или 200 Ом.

Измерение сопротивления не идеально. Температура может сильно повлиять на показания сопротивления.


Измерение тока

Есть два основных способа измерения тока.Один из них является базовым и простым методом, а другой может быть довольно сложным.

Если в вашем мультиметре есть усилитель зажимного типа, задача будет простой и легкой. Просто установите шкалу измерителя на силу тока и поместите зажим на линию. Тогда остается только снять показания счетчика.

Если у вас нет усилителя зажимного типа, все еще можно считывать ток. Вам понадобятся зажимы типа «крокодил», потому что работа со стандартными тестовыми пробниками может оказаться довольно громоздкой.

Чтобы начать работу, выполните следующие действия:

1.Вам понадобится дополнительный кусок проволоки.

2. Вытяните провод VCC, ведущий к резистору, из устройства. Добавьте запасной провод туда, где он был подключен, затем проверьте от вывода питания на блоке питания до резистора. Это разрывает цепь.

3. Вставьте мультиметр в линию, чтобы он мог измерять ток, протекающий через плату.

4. Установите соответствующие настройки и измерьте ток.

Перегрузка по току может привести к перегоранию предохранителя, а не только к отображению перегрузки.Поэтому будьте осторожны при выборе.

Также важно отметить, что ваш мультиметр в настоящее время работает как кусок провода. Он замкнул цепь и может включаться. Первые несколько раз могут быть сложными, если вы освоите этот навык. Не волнуйтесь, если перегорят предохранители, это случится!


Тестирование непрерывности

Не все мультиметры могут проверить целостность цепи, поэтому вы не сможете выполнить этот тест. Тестирование непрерывности относится к тестированию сопротивления, возникающего между двумя точками.При низком сопротивлении эти две точки соединены электрически, и поэтому ваша машина будет издавать звуковой сигнал. Если сопротивление больше, значит, цепь разомкнута и гудка нет. Так вы узнаете, правильно ли выполнены соединения между двумя точками. Вы также можете использовать этот тест, чтобы определить, соединены ли две точки, которых не должно быть.

Чтобы начать работу, выполните следующие действия:

1. Установите мультиметр в режим непрерывности. Найдите символ диода с окружающими его распространяющимися волнами.Это может выглядеть как звук, исходящий из динамика.

2. Соедините зонды вместе. Ваш мультиметр должен издать звуковой сигнал.

3. Перед проверкой целостности выключите систему.

4. Используйте щупы, чтобы проткнуть два отдельных контакта заземления. Это должно дать вам сигнал, указывающий на соединение. Затем вставьте пробники от контакта VCC на микроконтроллере к VCC, расположенному на вашем источнике питания. Если издается тональный сигнал, питание свободно поступает на микроконтроллер.Если гудка нет, нужно найти разрыв в проводе, линии или макете.

Если система не работает должным образом, проверка непрерывности поможет вам устранить проблему.

Для получения дополнительной информации о том, как пользоваться мультиметром, обязательно посмотрите это информативное видео:


Помимо способов использования мультиметра, которые я показал вам, есть и другие цели, которые могут вас заинтересовать. Это особенно актуально для различных отраслей, где для выполнения задачи потребуется использовать мультиметр.

Как использовать мультиметр для проверки автомобильного аккумулятора?

Важно, чтобы каждый знал, как использовать мультиметр для проверки автомобильного аккумулятора. С помощью цифрового мультиметра это сделать просто.

1. Сначала установите мультиметр на 20 вольт постоянного тока.

2. Соедините отрицательную клемму аккумуляторной батареи с отрицательным датчиком измерительного прибора.

3. Соедините положительный полюс аккумуляторной батареи с положительным датчиком счетчика.

4. Попросите друга включить фары, чтобы вы могли немного нагружать аккумулятор.

5. Проверьте показания.

Как правило, значение 12,5 или выше означает, что ваша батарея заряжена. Значение около 12,3 означает, что у вас уровень заряда 75% или около него. Значение 11,8 или ниже означает, что ваша батарея заряжена на 25% или меньше.

Низкое значение может означать, что вам нужно медленно заряжать аккумулятор. Если это не решит проблему, замените аккумулятор.

Есть и другие способы использования мультиметра с автомобильным аккумулятором, хотя это более сложные приложения. К ним относятся:

  • Проверить заряд аккумулятора и общее состояние
  • Проверить клеммы аккумулятора
  • Выполните проверку на утечку аккумулятора

Как использовать мультиметр для проверки предохранителя?

Большинство людей в какой-то момент своей жизни столкнутся с предохранителями. Позвольте мне показать вам, как использовать мультиметр для проверки предохранителя.

1. Выключите устройство и отключите питание.

2. Теперь можно смело извлекать предохранитель из устройства.

3. Включите глюкометр и настройте его.

4. Поместите по одному выводу на каждый конец предохранителя и посмотрите на результат на дисплее.

Когда вы используете мультиметр для измерения сопротивления, показания должны совпадать с показаниями, полученными при одновременном касании двух выводов мультиметра. Если этот предохранитель перегорел, мультиметр ничего не покажет или на нем отобразится O.Л.

Если вы настроили мультиметр на измерение непрерывности, то он должен издавать непрерывный звуковой сигнал, пока вы подносите провода к концам предохранителя. Это означает, что цепь замкнута. Если этого не происходит, то предохранитель перегорел.


Теперь, когда мы рассмотрели различные типы мультиметров и основы их использования, пора перейти к некоторым другим фактам, которые вам следует знать.

Давайте начнем с обсуждения правил безопасности при использовании вашего нового мультиметра.

Советы по безопасности при работе с мультиметром

Недостаточно научиться пользоваться мультиметром, но также важно, чтобы вы делали это безопасно.Начните с выбора подходящего инструмента для ваших нужд. Вам нужен станок, подходящий для требуемого места измерения.

Физический осмотр

Когда вы готовы использовать мультиметр, важно осмотреть его перед запуском. Проведите тщательный физический осмотр и поищите любые признаки повреждений. Вы не хотите предполагать, что устройство работает правильно. Когда вы не используете мультиметр, прибор и щупы следует хранить в защитном футляре.

Затем перейдите к проверке тестовых зондов. Потратьте время, чтобы убедиться, что они закрыты и нет ли физических повреждений. Когда вы вставляете щупы в гнезда, ваше соединение должно быть надежным и надежным.

При осмотре зондов обязательно пропустите их между пальцами, чтобы нащупать поврежденную изоляцию. Поврежденные датчики не подлежат ремонту; вам нужно их заменить. Никогда не пытайтесь использовать поврежденные зонды.

Избегайте поражения электрическим током

Когда вы приближаетесь к любому компоненту, предполагайте, что он находится под напряжением и способен вас шокировать.Человеческое тело может стать частью электрического тока при работе с электрическими компонентами.

  • Тяжесть шока будет зависеть от:
  • Величина электрического тока
  • Путь тока через тело
  • Время, в течение которого тело подвергается электрическому току
  • Общее состояние кузова

Чтобы избежать этих опасных ситуаций, примите следующие меры предосторожности:

  • Используйте средства индивидуальной защиты.Сюда входят перчатки, головные уборы и изолированные резиновые коврики. Это необходимый шаг, особенно если вы работаете с открытыми или находящимися под напряжением электрическими цепями с общим напряжением более 50 В.
  • Не проводите измерения во влажной или влажной среде.
  • Не работай в одиночку.
  • Помните о любых атмосферных опасностях в этой области, например о легковоспламеняющейся пыли.
  • Следите за мультиметром на предмет любых признаков отклонений напряжения, которые могут стать небезопасными.

Понимание различных опасностей

Использование мультиметра сопряжено с множеством опасностей.Вот некоторые из них, о которых вам следует знать.

Переходное перенапряжение - Это происходит при скачке напряжения. Это может быть беспорядочный всплеск энергии, но он может достигать тысяч вольт. Распространенными виновниками являются двигатели, нефильтрованное электрическое оборудование и удары молнии.

Вспышки дуги - Это происходит, когда электрический ток проходит через воздушный зазор. Чаще всего это вызвано избыточным напряжением, которое ионизирует воздух между двумя проводниками, или случайным контактом между двумя проводниками.Это может произойти, когда переходный процесс в линии электропередачи происходит одновременно с использованием цифрового мультиметра.


Понимание рейтингов CAT

Как обсуждалось ранее, очень важно, чтобы вы выбирали инструмент на основе высшей категории, для которой вы могли бы когда-либо его использовать. Рейтинг CAT - это показатель того, что может выдержать ваш мультиметр. Как правило, чем ближе вы находитесь к источнику питания, тем выше будет номер CAT. Таким образом, с учетом этого, большинство наружных сетевых проводов имеют категорию CAT IV.

Вот различные категории CAT и общие требования для каждого:

CAT I - относится к оборудованию, не подключенному к основной линии.

CAT II - это нагрузка, подключенная к однофазной розетке. Они включают переносные инструменты, бытовую технику и подобное оборудование. Требование состоит в том, чтобы выходы находились на расстоянии более 30 футов от источника CAT III или 60 футов от источника CAT IV.

CAT III - это трехфазное распределение, включая однофазное коммерческое освещение.Чаще всего это встречается в системах освещения в больших зданиях, оборудовании в стационарных установках и фидерах или коротких ответвлениях.

CAT IV - Это также трехфазное подключение к электросети или любому внешнему проводнику. Он ограничен только трансформатором электросети, который питает цепь. Категория CAT IV обнаруживается там, где низковольтные подключения к электросети. Вы также найдете их на счетчиках электроэнергии и в линиях электропередач.

Чтобы получить дополнительную информацию о рейтингах CAT, обязательно посмотрите это информативное видео на YouTube


Замена предохранителя

Очень часто перегорают предохранители в вашем приборе, особенно когда вы все еще учитесь пользоваться мультиметром.Иногда глюкометр показывает 0,00 или не включается нормально. Это индикаторы того, что вам нужен новый предохранитель. К счастью, вы рассчитываете только на инвестиции в размере 1 доллара, чтобы снова заработать.

Выполните следующие простые шаги, чтобы исправить проблему:

1. С помощью мини-отвертки выверните винты.

2. Снимите пластину аккумулятора и аккумулятор.

3. За пластиной аккумулятора должно быть два винта; удалите и их.

4. Слегка приподнимите переднюю часть мультиметра.

5. Сдвиньте лицевую сторону в сторону, чтобы освободить крючки на нижнем крае лицевой стороны. Делайте это осторожно.

6. Снимите лицо.

7. Плавным движением вверх снимите предохранитель. Он должен легко выскочить.

8. Замените предохранитель на предохранитель правильного типа. Никогда не устанавливайте предохранитель на 10 А там, где должен быть 200 мА.

9. Теперь вы можете собрать мультиметр и вернуться к работе. Довольно просто!


История мультиметра

Вы когда-нибудь задумывались, откуда взялся мультиметр? Википедия дает подробную историю, но вкратце - вот история.

В 1820 году гальванометр был первым доступным устройством для определения тока с подвижной стрелкой. Они использовались специально для измерения напряжения и сопротивления. К сожалению, они были медленными и непрактичными для использования в полевых условиях.

В начале 1920-х годов были изобретены мультиметры

, когда возникла необходимость в работе с радиоприемниками и ламповой электроникой. Инженеру британского почтового отделения Дональду Макади приписывают создание первого изобретения мультиметра. Его устройство измеряет амперы, сопротивление и вольт и было названо многофункциональным измерителем.Со временем он стал известен как Avometer.

В 1923 году для производства Avometer была создана компания по производству автоматических мотальных машин и электрического оборудования, также известная как ACWEECO. Даже после этого изобретения г-н Макади продолжал работать в почтовом отделении до выхода на пенсию. Хи сын пришел в ACWEECO и стал техническим директором. Первый Avometer был продан в 1923 году, и многие функции все еще были частью дизайна, пока не была продана последняя Model 8.


Мы обсудили с вами много информации о том, как использовать мультиметр.К настоящему времени вы должны быть готовы выйти и купить себе собственный. Вот несколько вещей, которые следует учитывать, прежде чем решить, какой мультиметр лучше всего подходит для вас.

Характеристики - При покупке мультиметра, основанного на функциях, имейте в виду. Вам нужно устройство, которое прослужит много лет. Обдумайте все, что вы можете делать со счетчиком в будущем, и приобретите его соответственно. Не соглашайтесь на базовую модель только потому, что это все, что вам сейчас нужно. Кроме того, подумайте, хотите ли вы цифровую или аналоговую версию.

Цена - Доступно множество бюджетных моделей, если вам нужно следить за своими расходами. Это будут общие модели, которые выполняют только основные функции. Они также, вероятно, не будут откалиброваны, что вам нужно будет делать раз в год. Для сравнения, вы легко можете потратить несколько сотен долларов на единицу, но вам может не понадобиться что-то столь экстравагантное.

Марка - Следующим вашим решением будет, какой бренд покупать. Есть несколько брендов, которые стали известны как лучший выбор, такие как Fluke, Innova, Extech, Klein и Mastech.Оцените каждую модель и определите, обладает ли она теми функциями, которые вам нужны. Также полезно потратить время на чтение отзывов других клиентов. Имейте в виду, что вам, возможно, придется потратить больше денег, чтобы приобрести мультиметр от известного бренда, но оно того стоит.


Это было много материала, чтобы научиться пользоваться мультиметром, но разве это было интересно? Мультиметры - бесценный инструмент, которым может пользоваться каждый. Если вы хотите проверить автомобильный аккумулятор, предохранитель или вам это нужно как профессионалу, есть мультиметр, который идеально подходит для вас.

Найдите время, чтобы изучить свою следующую покупку, и вы будете благодарны за нее. Кроме того, не забывайте всегда использовать мультиметр с учетом всех требований безопасности. Электричество опасно и может причинить вам вред в любой момент.

Лучший мультиметр для измерения переменного тока - отличные предложения на мультиметр для измерения переменного тока от глобальных продавцов мультиметров для измерения переменного тока

Отличные новости !!! Вы находитесь в нужном месте для мультиметра для измерения переменного тока.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не будет побит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот мультиметр переменного тока высшего уровня призван в кратчайшие сроки стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили мультиметр переменного тока на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в мультиметре для измерения переменного тока и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести meter ac current multimeter по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
