Десульфатация аккумулятора зарядным устройством своими руками - схема десульфатации

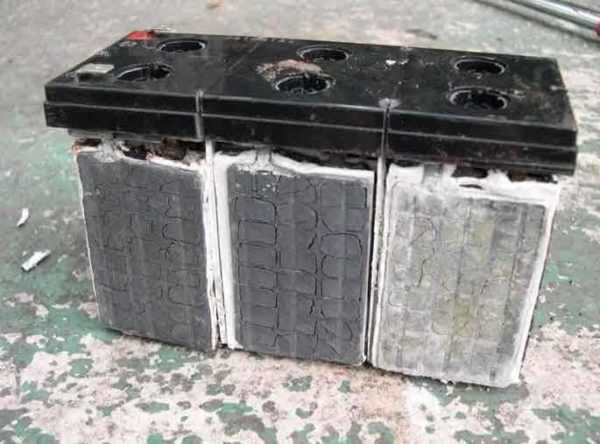

Основной причиной старения аккумулятора считают образование нерастворимой корки сульфата свинца на зарядных пластинах. Отложения уменьшают концентрацию ионов в электролите, увеличивают внутреннее сопротивление приему заряда. Когда говорят «аккумулятор сел» виновником является отложение сернокислого свинца в банках. Удалить налет — провести десульфатацию батареи, восстановить работоспособность.

Десульфатация кислотного аккумулятора

Когда аккумулятор отдает энергию, он разряжается за счет протекания химической реакции:

Pb +2h3SO4 +2PbO2 -> 2PbSO4 +2h3O

Pb – это свинцовая пластина

PbO2 – активная замазка на угольной решетке

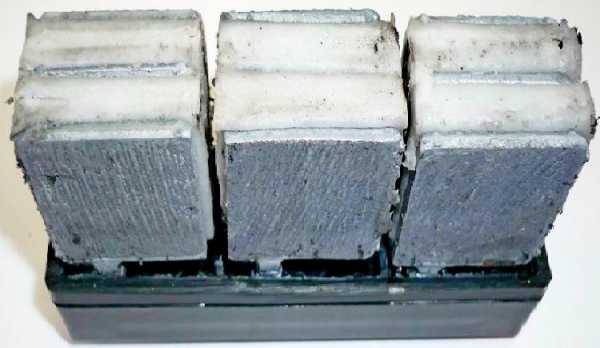

PbSO4 – мелкие кристаллы, которые разрастаясь, закрывают пластину

Но когда аккумулятор заряжается от генератора или сети реакция идет в обратную сторону, то есть сернокислый свинец распадается на ионы свинца и кислотный остаток. И все было бы хорошо, но часть кристаллов, при хроническом недозаряде и глубоком разряде аккумулятора, разрастается и не участвует в реакции. Вещество нерастворимой серо-желтой пленкой покрывает пластину, забивает поры, не пропускает заряженные ионы к токопроводящим пластинам. Этим объясняется быстрая подзарядка аккумулятора и моментальная разрядка – нет емкости.

Возвратить емкость аккумулятору можно, если не осыпалась замазка, и не разрушились пластины – то есть электролит в банках светлый, без взвеси. Цель десульфатации АКБ – очистить механически, химически или электротоком пластины, восстановить или заменить электролит. Схемы снятия осадка отработаны годами. Есть методы десульфатации АКБ, применяемые в сервисных центрах и доступные в домашних условиях.

Как сделать десульфатацию на автомобильный аккумулятор

Естественный процесс старения аккумулятора в связи с потерей емкости, в результате осаждения трудно растворимых солей можно отложить своевременной десульфатацией стартового или тягового аккумулятора.

Все методы можно классифицировать по видам:

  • Воздействие электрическим зарядом – постоянным током малой величины, импульсным током, переполюсовкой.
  • Химические методы с использованием разрушителей осадка с последующей заменой электролита. Или растворение в дистиллированной воде осадка малым током зарядки

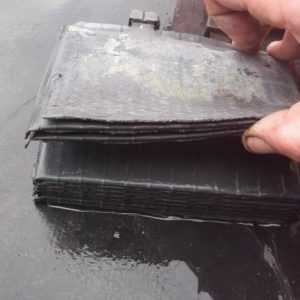

  • Механические – когда вынутые из банок пластины восстанавливают механической обработкой.

В целях профилактики периодически в электролит добавляют присадки, препятствующие появлению сульфатного камня, но они разрушают пластины, сокращая срок службы аккумулятора.

Схема для десульфатации автомобильного аккумулятора

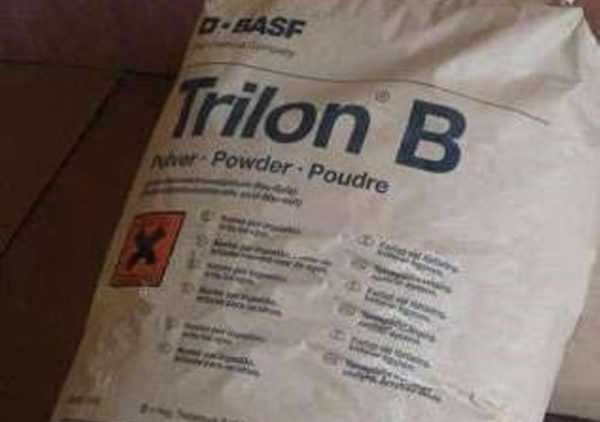

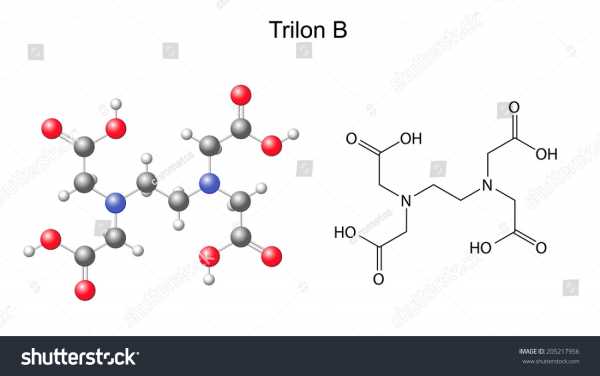

Из химических методов десульфатации аккумуляторных батарей чаще всего применяют сложный состав трилона Б и аммиака. Эти вещества доступны, но использовать их следует с соответствие инструкции и на крепких аккумуляторах. Трилон Б, натриевая соль этилендиаминтетрауксусной кислоты, растворимая в воде, натрий замещает в соли ион свинца и осадок растворяется. Но растворяется и активная замазка.

Порядок десульфатизации аккумулятора химическим способом:

  • Готовится раствор – на 3 л взять 60 г трилона Б, 622 мл Nh5OH 25%, 2340 мл дистиллированной воды. Можно взять 10% аммиачный раствор1560 мл, воды 1140 мл и 60 г трилона Б.
  • Сливается электролит из АКБ в подходящую емкость.
  • Сразу непросохшие банки залить подготовленным составом, на оставить в АКБ не более чем на 60 минут.
  • Слить содержимое и промыть банки 3-4 раза дистиллированной водой.
  • Залить свежий электролит нужной плотности и выполнить зарядку по полному циклу.

Способ нужно использовать с осторожностью. Если десульфатацию автомобильного аккумулятора проводят для удаления небольшого количества осадка, время воздействия сокращают до 30-40 минут. Трилону Б все равно что растворять – вредный осадок или активную массу. В момент реакции идет разогрев и кипение жидкости. Работать нужно на открытом воздухе, использовать защитные средства.

 Зарядное устройство с десульфатацией для автомобильного аккумулятора

В промышленных условиях, на автобазах, где зарядку аккумуляторов ведут обученные работники, десульфатацию АКБ проводят специальным зарядным устройством для десульфатации. Для снятия осадка с сильно забитого аккумулятора используют реверсивные импульсные токи.

Реверсивный ток – переменный, с различной амплитудой и полярностью, повторяющихся циклично. Импульсная десульфатация зарядом и разрядом действует на аккумулятор мягко, температура электролита не поднимается, выделения газа не происходит.

Для создания реверсивных токов используется специальное устройство, генератор реверсивного тока, стоимость которого примерно равна двум аккумуляторам. Как произвести десульфатацию аккумулятора, пользуясь генератором реверсивного тока?

Генератор используют при среднем сульфатировании пластин с подачей тока 0,5 – 2,0 А в течение 20-50 часов. Процесс окончен, когда в течение 2 часов напряжение и плотность электролита остаются неизменными.

Сильно забитый аккумулятор чистят с применением устройства для десульфатизации дистиллированной водой в несколько этапов. Для этого напряжение на батарее нужно снизить до 10,8 В, удалить электролит, залить в банки дистиллированной водой.

Вести десульфатацию АКБ малым током, чтобы напряжение было до 2,3 В. Постепенно осадок растворяется в воде, электролит приобретает плотность около 1,11 г/см3. Раствор заменить свежей дистиллированной водой, и продолжать процесс до плотности 1,12 г/см3. Силу тока теперь установить 1 А и наблюдать за ростом напряжения, до тех пор, пока показатель не стабилизируется.

По прошествии первого этапа десульфатации АКБ, поднимают ток до 20 % от разрядного, заряжают батарею 2 часа, разряжают и так до постоянной плотности и напряжения 3-5 раз.

Доводят кислоту до плотности 1,21-1,22 г/см3, заряжают аккумулятор полностью и спустя 3 часа корректируют плотность, пользуясь таблицей. Метод трудоемкий, но десульфатация пластин получается полной. Аккумулятору возвращается вторая молодость.

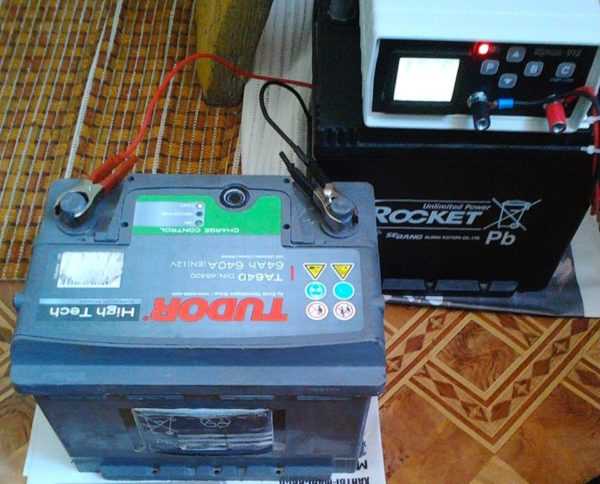

Десульфатация аккумулятора зарядным устройством

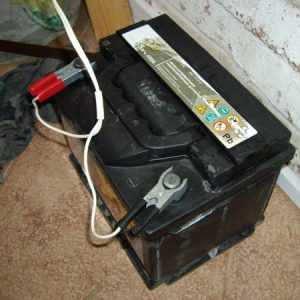

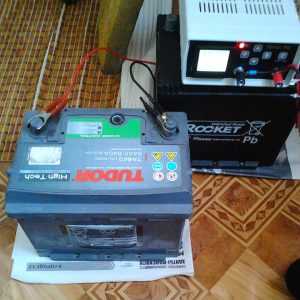

Можно обойтись более дешевым способом десульфатизации обычным зарядным устройством. Но непременным условием является возможность регулировать ток и напряжение. Если осадок пока занимает меньше половины пластин, применяется следующая схема десульфатизации аккумулятора:

  • Довести уровень электролита до нормального уровня дистиллированной водой.
  • Подключить ЗУ и установить напряжение 14 В, силу тока 1 А. Заряжать 8 часов. Замеры должны показать, что плотность электролита увеличилась, напряжение поднялось до 10 В. Если показатели ниже – аккумулятор не восстановить.
  • Сутки АКБ отдыхает, отключенное от ЗУ.
  • Подключить с напряжением 14 в и током 2-2,5 А на 8 часов. Напряжение должно стать 12,7-12,8 В. Электролит в банках плотностью 1Ю13 г/см3.
  • Разрядить аккумулятор до 9 В, лампой дальнего света за 6-8 часов.

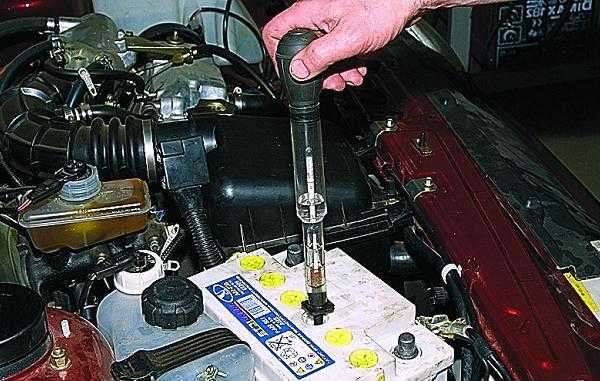

  • Повторять разряд-заряд несколько раз, пока плотность электролита не станет 1,27 -1,28 г/см3. В период циклов идет процесс десульфатации, растворяется камень, кислотный остаток SO4 укрепляет электролит.

В результате емкость свинцового кислотного аккумулятора восстановится на 80-90 %. Но так нельзя провести десульфатацию кальциевого или гелевого аккумулятора.

Чаще всего для десульфатации зарядным устройством используют установку «Вымпел». Она доступна по цене, и имеет необходимую регулировку. К ней можно подключить приставку в виде моргалки или другое электронное устройство для снятия свинцового камня.

В необслуживаемых аккумуляторах десульфатация эффективна только на начальной стадии отложения камня. Ведется она с применением импульсного зарядного устройства. Но надо знать, что камень в кальциевом аккумуляторе содержит гипс, который не разрушается под воздействием импульсных токов. Поэтому необслуживаемые аккумуляторы после 3 глубоких разрядов не подлежат восстановлению.

Устройство для десульфатации автомобильных аккумуляторов

Хорошо ведется десульфатация на пластинах автомобильных аккумулятора под действием токов переменного направления с изменением полярности в высокой частоте. Промышленность предлагает приборы и приставки к зарядке для десульфатации аккумулятора.

Зарядное устройство для аккумуляторов Кедр Авто-10, с режимом десульфатации относится к автоматическим зарядникам. Он обеспечивает зарядку с тока в % А от емкости АКБ, быстрый режим током 5 А и циклический – десульфатацию. Компактный зарядник доступен по цене.

Зарядные десульфатирующие устройства выбирают для конкретного типа аккумуляторов. Лучшими для обслуживания одного аккумулятора считают изделия:

  • устройство одноканальное, предназначенное для автомобильных батарей;
  • лучше взять устройство с ручной регулировкой зарядного тока;
  • изучить возможности защиты, блокировки и допустимые температуры;
  • знать параметры своего аккумулятора, подбирать подходящее устройство.

По техническим показателям для автомобилиста подойдет прибор с регулируемым напряжением 0-36 В, с разными способами десульфатации:

  • щадящий – малый ток, напряжение постоянное;
  • интенсивный – циклический импульсный, подающий ассиметричный ток;
  • циклический заряд со снижением зарядного напряжения.

Совместимость с батареей вашей емкости – обязательное условие.

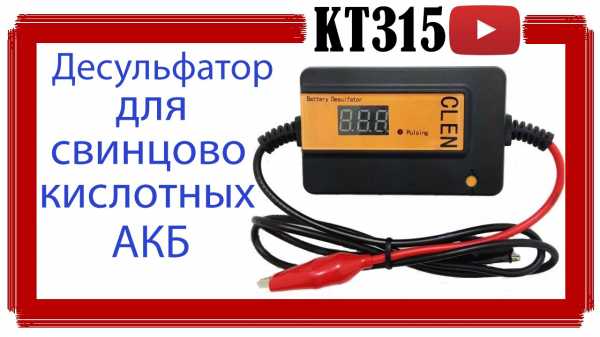

Если вы приобрели десульфатирующую приставку, то она должна включаться между зарядным устройством и аккумулятором, и провода ее не должны быть тоньше других в схеме соединения. Зарядное должно поддерживать импульсный режим.

Десульфатация АКБ в домашних условиях

Часто десульфатацию АКБ легковых авто проводят своими руками, руководствуясь предоставленными на различных ресурсах схемами. Многие из них основаны на использовании обычного зарядного устройства, но требуют много внимания. В среднем ручная сульфатация малыми токами и в несколько циклов занимает больше 2-х недель.

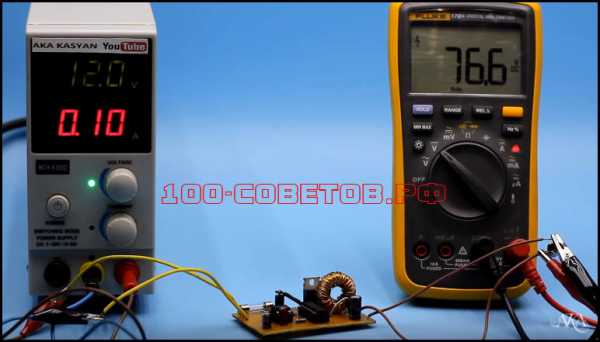

Подключение к зарядному устройству приставки ускорит режим десульфатации АКБ. Примером приставки служит импульсный преобразователь, называемый моргалкой, так как светодиоды сигнализируют от прохождении переменного тока. Устройство можно собрать своими руками.

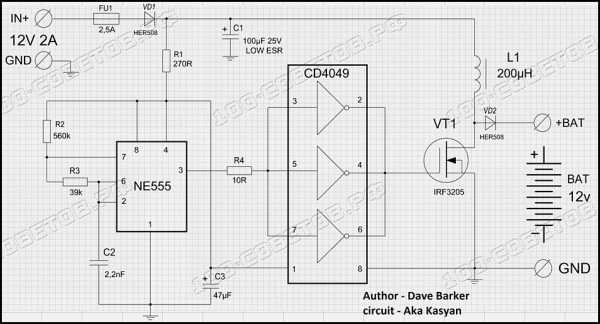

Перед вами схема зарядного устройства для сульфатации автомобильного аккумулятора, называемая «моргалка».

Принцип «моргалки» — прохождение 10 % тока от емкости АКБ, напряжение 13,1 – 13,4 В. Схема представляет разрядку лампочками на 12 в и реле, включающее зарядку по окончании разрядки. Получается моргание с пульсацией 4,3 секунды на разряд током 1 А и 3 секунды на заряд током 5 А. Импульсы тока сначала разрыхляют монолитную пленку на пластине, потом растворяют маленькие кристаллы.

Знаем, что необслуживаемые аккумуляторы плохо поддаются десульфатации. Но если батарея новая, отслужила не более 2 лет, а уровень электролита в банках низок, можно попробовать восстановить емкость. Сначала нужно добавить в банки дистиллированной воды и заклеить отверстия эпоксидным клеем. Потом попробовать провести зарядку импульсным током. В режиме десульфатации АКБ, одновременно с корочкой сульфатированного свинца будет разрушаться активная замазка. Емкость восстановится ненамного и ненадолго.

Важно знать!

Электролит разъедает тело и натуральные хлопковые волокна также как концентрированная серная кислота. Выделяющиеся через открытые пробки АКБ газы вредны и взрывоопасны. Поэтому место, где проводятся опасные работы должно быть проветриваемым и недоступным для детей и животных. Бутыли с электролитом не должны находиться в местах общей доступности. Не забывайте надеть защитные очки, резиновые перчатки и пользоваться резиновым фартуком.

Видео

Возможно, для вас будет полезным посмотреть предоставленное видео по десульфатации аккумулятора.



batts.pro

Десульфатация аккумулятора зарядным устройством: инструкция, рекомендации

С проблемой сульфатации аккумулятора рано или поздно приходится столкнуться каждому водителю. Когда появились первые признаки сульфатации, можно пустить все на самотек и ждать, пока батареи придет конец, после чего заменить ее на новую, либо попытаться своими действиями продлить ее срок жизни. Существует несколько способов как это сделать, путем десульфатации пластин аккумулятора, поддерживая его жизнедеятельность. В рамках данной статьи рассмотрим, что представляет собой процесс десульфатации, как его проводить, и какие результаты подобных работ.


Оглавление:
1. Что такое десульфатация аккумулятора автомобиля
2. Какие аккумуляторы поддаются десульфатации
3. Десульфатация пластин специальным зарядным устройством
4. Десульфатация пластин обычным зарядным устройством
5. Другие способы десульфатации пластин

Что такое десульфатация аккумулятора автомобиля

Под понятием десульфатации рассматриваются работы по очистке пластин аккумуляторной батареи от накопившегося на них сульфата свинца. Подобные работы выполняются за счет проведения специальных циклов заряда и разряда.

Как можно помнить из определения сульфатации пластин, подобная проблема возникает при обычной работе автомобильного аккумулятора. Со временем, рабочая плоскость положительных и отрицательных пластин уменьшается, поскольку на них налипает сульфат свинца. При этом понижается и плотность электролита, вплоть до 1,05-1,07 г/см3, что критически мало для нормальной работы батареи.

Если пластины аккумулятора покрылись сульфатом свинца, их нужно очистить, чтобы батарея продолжила работать максимально эффективно. Для очистки пластин следует применять специальное зарядное устройство, при помощи которого и выполняется десульфатация.

Обратите внимание: Если специального устройства для десульфатации пластин не имеется в наличии, можно использовать обычный «зарядник», выполнив описанные ниже специальные циклы зарядки и разрядки. Эффект будет хуже, но все равно пластины частично очистятся от осевшего сульфата свинца.

Десульфатация подразумевает выполнение циклов заряда и разряда аккумулятора по специальной технологии. Рассмотрим ниже подробнее, как это делается.

Какие аккумуляторы поддаются десульфатации

Чтобы выполнить десульфатацию аккумулятора, нужно, чтобы он соответствовал ряду критериев. Не всегда, когда аккумуляторная батарея выходит из строя, это говорит о том, что ее пластины подверглись сульфатации. Подобное может происходить, в том числе, по причине разрушения пластин или замыкания банок. То есть, перед тем как начинать процесс десульфатации аккумулятора, следует убедиться, что:

  • На корпусе батареи отсутствуют механические повреждения, то есть, она не вышла из строя в результате падения или удара;
  • Имеет место быть налет белого цвета на пластинах аккумуляторной батареи. Это можно проверить, если выкрутить пробки;
  • Проверка емкости аккумулятора показывает, что она находится на уровне около 30-40%;
  • При попытке заряжать аккумулятор, он берет заряд, но при этом быстро разряжается. Кроме того, он быстро нагревается и может закипать при зарядке.

Если причина неисправности аккумулятора кроется действительно в сульфатации его пластин, можно переходить к процессу десульфатации.

Десульфатация пластин специальным зарядным устройством

В продаже можно найти специальные зарядные станции, предназначенные для десульфатации автомобильного аккумулятора. Они работают в требуемом режиме разряд-заряд и справляются эффективно с задачей очистки пластин от сульфата свинца.

Обратите внимание: Стоимость зарядной станции, предназначенной для десульфатации пластин аккумулятора, довольно значительная. За цену одной такой станции можно приобрести 3-4 новых аккумулятора. Соответственно обладать такой станцией для «домашнего использования» экономически невыгодно.

Имея специальную зарядную станцию, провести работы по десульфатации пластин очень просто. Для этого достаточно взять аккумулятор, подсоединить к нему зарядную станцию и включить процесс десульфатации, после чего устройство все сделает автоматически.

Обратите внимание: Процесс десульфатации при помощи специального зарядного устройства длится несколько дней.

Работает подобная зарядная станция очень просто. Подается напряжение для заряда, а через некоторое время начинается разряд. Чаще всего зарядный и разрядный ток идут в соотношении 10 к 1, то есть, если на заряд подается ток 2 Ампера, то на разряд 0,2 Ампера.

Когда работы будут завершены, при помощи индикации зарядная станция покажет, насколько удалось восстановить емкость аккумуляторной батареи, если на ней имеются соответствующие индикаторы или дисплей.

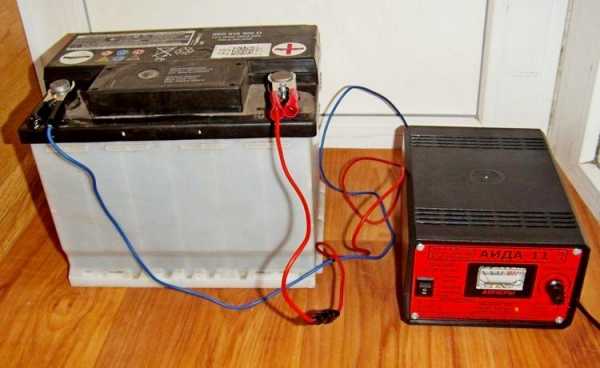

Десульфатация пластин обычным зарядным устройством

Как отмечалось выше, выполнить работы по десульфатации пластин аккумулятора можно при помощи обычного зарядного устройства. Но работа в данном случае будет значительно более сложной и потребует регулярного вмешательства в процесс.

Рассматриваться процесс десульфатации будем для аккумулятора, который имеет напряжение на клеммах на уровне в 8 Вольт, а плотность электролита порядка 1,07 г/см3. Подобный аккумулятор при обычной зарядке начинает кипеть примерно через 15 минут, при этом не получая напряжение.

Выполняется десульфатация при помощи обычного зарядного устройства следующим образом:

  1. Снимите аккумулятор и поставьте его в хорошо проветриваемом помещении, где будут проходить работы;
  2. Далее проверьте, чтобы в батарее было достаточно электролита. Если его мало, то долейте обычной дистиллированной воды. Обратите внимание, что ни в коем случае нельзя доливать электролит или концентрат;
  3. Далее потребуется взять обычное зарядное устройство, которое позволяет жестко устанавливать показатели тока и напряжения (Ампер и Вольт), и подключить его к батарее;
  4. Поставьте напряжение на уровень от 13,9 до 14,3 Вольт, а ток на уровень от 0,8 до 1 Ампер и включите его в работу, после чего оставьте аккумулятор в подобном состоянии на 8-9 часов;
  5. Выполнив описанные выше действия, можно заметить, что плотность электролита в аккумуляторе не изменилась, но увеличилось напряжение примерно до 10 Вольт – это то, что требуется;
  6. Отключите зарядное устройство от аккумулятора и оставьте его в таком состоянии на 24 часа;
  7. Далее вновь подключите зарядную станцию к аккумулятору, но выставите на сей раз ток на уровне в 2-2,5 Ампера. Снова оставляем аккумулятор заряжаться на 8-9 часов;
  8. После этого вы заметите, что его напряжение возросло до уровня около 12,8 Вольт, а плотность повысилась до значений в 1,11-1,13 г/см3;
  9. Как можно видеть, процесс десульфатации начался. Чтобы его продолжить, необходимо подать на аккумулятор небольшой разрядный ток. Для этого лучше всего использовать лампу дальнего света автомобиля, либо что-то похожее по нагрузке. Оставьте аккумулятор с подключенной нагрузкой на 8-9 часов. Желательно постоянно контролировать результат, чтобы напряжение не снизилось меньше 9 Вольт, при этом плотность будет оставаться на прежнем уровне;
  10. После этого вновь заряжаем 8 часов при помощи зарядной станции аккумулятор током около 0,8-1 Ампер. Далее снова его оставляем стоять без подключенной зарядки и нагрузки на протяжении 24 часов, а после заряжаем током в 2-2,5 Ампер, чтобы вновь повысить напряжение батареи до уровня в 12,7-12,8 Вольт. После второго цикла вы заметите, что плотность повысилась до 1,15-1,17 г/см3. Следом вновь нагружаем аккумулятор.

Подобные процедуры следует проводить до тех пор, пока плотность батареи не приблизится к идеальной – 1,27 г/см3. Подобные работы позволят очистить пластины аккумуляторной батареи на 80-90%. Обратите внимание, что в зависимости от сложности ситуации, работы могут занять вплоть до двух недель.

Другие способы десульфатации пластин

Десульфатацию пластин можно провести не только при помощи зарядных станций, есть и другие методы, которые гораздо менее эффективные и менее безопасные. К ним можно прибегнуть в крайних случаях, поэтому знать их просто полезно:

  • Механическая очистка пластин. Крайне сложный способ, который требует особых умений. Он заключается в том, чтобы разрезать корпус аккумуляторной батареи и достать из него пластины. После этого пакеты с пластинами разбираются, и с них счищается накопленный белый налет. В результате этого, в теории, рабочая плоскость батареи возрастает. Далее остается собрать батарею обратно, залить электролит и зарядить аккумулятор;
  • Использовать раствор для устранения сульфата натрия. Практически любое химическое соединение подвергается растворению, и сульфат натрия здесь не является исключением. Соответственно, чтобы избавиться от налипшего на пластины сульфата натрия, можно использовать специальный раствор, который его растворит. В качестве такого раствора подойдет «Трилон Б».

Оба рассмотренных выше способа могут привести к окончательной порче аккумуляторной батарее. При желании провести качественную десульфатацию пластин аккумулятора, следует прибегать к методу заряда-разряда батареи при помощи зарядных устройств.

Загрузка...

okeydrive.ru

Десульфатация необслуживаемого аккумулятора зарядным устройством

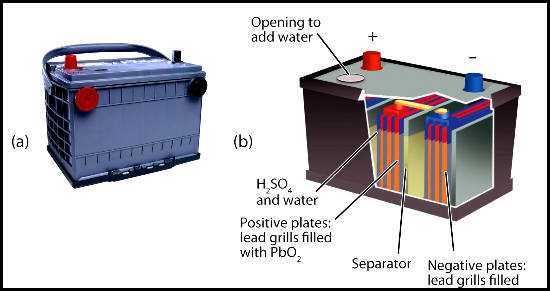

Аккумулятор — это решетчатые пластины, изготовленные либо из диоксида свинца, либо из чистого свинца, иногда покрытого кальцием. Между ними находится водный раствор серной кислоты. Свинец и кислота реагируют друг с другом, создавая электричество, но при этом распадаясь на другие элементы, которые электричество не создают (соль и вода). Аккумулятор разрядился. Когда мы ставим АКБ на зарядку, то есть сообщаем электролиту ток, то происходит обратная реакция, вода реагирует с солью, образуя кислоту и металл (либо оксид металла), которые снова способны создавать электричество.

Что это такое, десульфатация аккумулятора

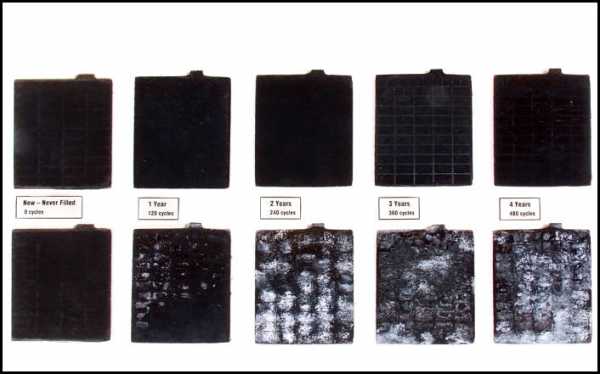

Сульфатация пластин кислотного аккумулятора

Десульфатация — это удаление солей серной кислоты с пластин аккумулятора.

Десульфатация — это удаление солей серной кислоты (сульфата свинца или сульфата кальция). Появляется такая соль на стенках свинцовых пластин в результате химической реакции, происходящей во время разряда аккумулятора. При этом не вся соль при зарядке АКБ преобразуется обратно. Часть ее оседает на металлических пластинах, препятствуя соприкосновению свинца и кислоты, а со временем сульфата свинца становится так много, что аккумулятор перестает работать вообще.

Как сделать десульфатацию на автомобильном аккумуляторе

Правильной десульфатацией аккумулятора является метод чередования коротких слабых зарядов с короткими слабыми разрядами. Для проведения таких циклов существуют специальные зарядные устройства для автомобильного аккумулятора с десульфатацией.
Скажем пару слов и о “неправильной” (в кавычках, потому что такие способы имеют место быть, но мы вам их не советуем) десульфатации пластин аккумулятора.

  1. Механическая очистка пластин от сульфата свинца (разбираем АКБ, вытаскиваем пластины и чистим).
  2. Химическая чистка (открываем заливную крышку, наливаем специальный раствор, который разъест соль на свинце).

Методы эти спорны (в плане эффективности) и очень травмоопасны. Но выбор, естественно, за вами.

Как сделать десульфатацию АКБ в домашних условиях

Десульфатация аккумулятора в домашних условиях

Для десульфатации аккумулятора продаются зарядные устройства с режимом десульфатации и специальные устройства для этого.

Как уже было упомянуто выше, можно приобрести зарядное устройство для аккумулятора с режимом десульфатации, либо специальное устройство для десульфатации. В этом случае все просто. Подключаем АКБ к устройству и следим за показателями на дисплее, иногда этот процесс может затянуться на несколько дней в зависимости от степени засульфатизированности. Отметим, что такой прибор стоит недешево и имеет смысл “заморочиться”, чтобы сделать устройство для десульфатации аккумулятора своими руками.
Для начала, попробуем сделать самое простое из возможного. А именно, произвести десульфатацию аккумулятора зарядным устройством. Перед началом работы проверим плотность (обычно 1,07 г/см³) уровень электролита в АКБ, если его недостаточно, то добавим дистиллированной воды (не электролита!).

Очень важно после 8 часов зарядки аккумулятора малым током отключить его от зарядного устройства на сутки.

  1. Возьмем наше обычное зарядное устройство и выставим напряжение на нем в 14 В (но не более 14,3), а силу тока на 0,8-1 А (есть зарядные устройства, на которых нельзя выставить такие параметры, значит такие ЗУ нам не подходят). Десульфатация АКБ малым током проводится в течении 8 часов (разрешается некоторая погрешность, например, можно оставить АКБ заряжаться на ночь). Проверяем плотность электролита, она должна быть примерно такой же как в начале “опыта”, а вот напряжение должно измениться и составить 10 В.
  2. Если все так, то отсоединяем нашу батарею от ЗУ на сутки (это важно!).
  3. Следующим этапам десульфатации будет выставление силы тока на 2-2,5 А при прежнем напряжении. Оставляем также заряжаться АКБ на 8 часов. Затем проверяем напряжение в батарее (12,7 В) и плотность (1,11-1,13 г/см³). Если показатели соответствуют, то приступаем к следующему этапу.

Разрядка батареи с помощью лампочки.

Данный метод восстановления аккумулятора займет у вас от 8 до 14 дней, при этом батарея восстановится на 80 – 90%.

  1. Подключаем к аккумулятору потребитель электроэнергии не очень большой силы (например, лампу ближнего света). Разряжаем батарею до 9 В, займет это приблизительно 8 часов. При этом нужно обязательно следить за напряжением в АКБ (оно не должно опуститься ниже 9 В), в противном случае будет снова запущен процесс сульфатации пластин, от которого мы стараемся избавиться. Плотность должна остаться на уровне 1,11-1,13 г/см³.
  2. Повторяем предыдущие 4 этапа. При этом плотность будет немного расти (1,15-1,17 г/см³). Затем снова выполняем 4 этапа, и снова, пока плотность электролита не составит приблизительно 1,27 г/см³.

Данный метод восстановления аккумулятора займет у вас от 8 до 14 дней, при этом батарея восстановится на 80 – 90%.

Схема устройства для десульфатации аккумулятора

Схема зарядного устройства для десульфатации аккумулятора

Основной принцип “моргалки” для десульфатации аккумулятора таков, что заряд должен быть не более 10% от емкости АКБ и напряжение должно быть в пределах 13,1 – 13,4 В.

Для того чтобы восстановить аккумулятор можно создать схему нагрузки своими руками, в которой будут заряды чередоваться с разрядами. Такая схема состоит из реле и лампочек на 12 В. Лампы дают нагрузку на АКБ и разряжают ее до определенного предела, реле в свою очередь отключает схему в момент этого предела, а потом включает “моргалку”, когда АКБ снова зарядится до нужного уровня.
Основной принцип “моргалки” для десульфатации аккумулятора таков: заряд должен быть не более 10% от емкости АКБ и напряжение должно быть в пределах 13,1 – 13,4 В. За напряжением можно следить вручную с помощью включенного в сеть вольтметра, а можно подключить еще одно, вспомогательное, реле, которое будет контролировать заданное напряжение.
Обычно режим пульсации схемы такой: 4,3 секунды идет разряд с током в 1 А, затем идет 3 секунды заряд в 5 А. Поскольку лампочки нагрузки включаются и выключаются попеременно, то схема как бы “моргает”, поэтому она и получила в простонародье название “моргалка”.

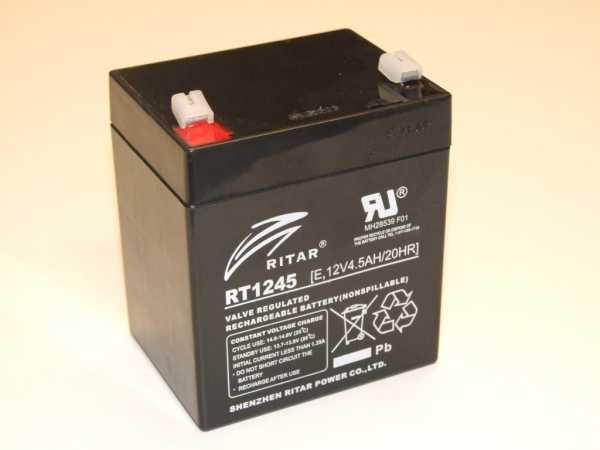

Как произвести десульфатацию необслуживаемого аккумулятора

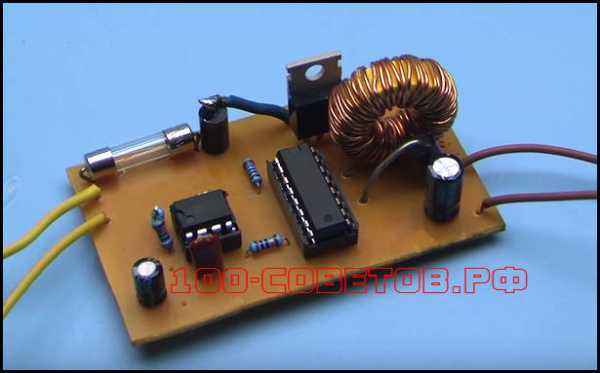

Самодельное устройство для десульфатации аккумулятора

Десульфатация или очищение пластин от солей серной кислоты продлит жизнь вашей аккумуляторной батареи, но, к сожалению, ненадолго.

Необслуживаемая АКБ десульфатации не поддается по той простой причине, что заливных отверстий в ней нет, а значит нельзя проверить уровень и плотность электролита.

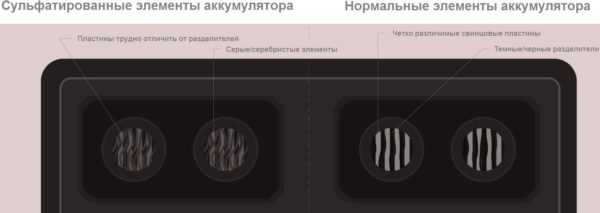

На практике емкость аккумулятора просвечивается фонариком, определяется уровень жидкости, делается отверстие выше этого уровня, через это отверстие доливается дистиллированная вода шприцем. По окончании работ отверстие запаивается.
Так же необслуживаемый аккумулятор можно попробовать восстановить схемой для цикличной разрядки и зарядки, в ряде случаев это помогает.
Кальциевую АКБ тоже можно отнести к разряду необслуживаемых, но по иной причине. В таких батареях на ряду с сульфатом свинца образуется сульфат кальция (свинцовые пластины легированы слоем кальция, что дает таким батареям ряд преимуществ), который в свою очередь “загипсовывает” пластины, а в последствии и пространство между ними. Если все-таки провести десульфатацию кальциевого аккумулятора, то сульфат кальция растворится вместе со слоем намазки.
Подведем небольшой итог. Что нам дает десульфатация для аккумулятора? Очищение пластин от солей серной кислоты продлит жизнь вашей аккумуляторной батареи, но, к сожалению, ненадолго. В любом случае, если ваш аккумулятор засульфатизировался, это верный признак того, что он уже исчерпал свой ресурс и имеет ли смысл восстанавливать АКБ — решать вам.

С проблемой сульфатации аккумулятора рано или поздно приходится столкнуться каждому водителю. Когда появились первые признаки сульфатации, можно пустить все на самотек и ждать, пока батареи придет конец, после чего заменить ее на новую, либо попытаться своими действиями продлить ее срок жизни. Существует несколько способов как это сделать, путем десульфатации пластин аккумулятора, поддерживая его жизнедеятельность. В рамках данной статьи рассмотрим, что представляет собой процесс десульфатации, как его проводить, и какие результаты подобных работ.

Что такое десульфатация аккумулятора автомобиля

Под понятием десульфатации рассматриваются работы по очистке пластин аккумуляторной батареи от накопившегося на них сульфата свинца. Подобные работы выполняются за счет проведения специальных циклов заряда и разряда.

Как можно помнить из определения сульфатации пластин, подобная проблема возникает при обычной работе автомобильного аккумулятора. Со временем, рабочая плоскость положительных и отрицательных пластин уменьшается, поскольку на них налипает сульфат свинца. При этом понижается и плотность электролита, вплоть до 1,05-1,07 г/см 3 , что критически мало для нормальной работы батареи.

Если пластины аккумулятора покрылись сульфатом свинца, их нужно очистить, чтобы батарея продолжила работать максимально эффективно. Для очистки пластин следует применять специальное зарядное устройство, при помощи которого и выполняется десульфатация.

Обратите внимание: Если специального устройства для десульфатации пластин не имеется в наличии, можно использовать обычный «зарядник», выполнив описанные ниже специальные циклы зарядки и разрядки. Эффект будет хуже, но все равно пластины частично очистятся от осевшего сульфата свинца.

Десульфатация подразумевает выполнение циклов заряда и разряда аккумулятора по специальной технологии. Рассмотрим ниже подробнее, как это делается.

Какие аккумуляторы поддаются десульфатации

Чтобы выполнить десульфатацию аккумулятора, нужно, чтобы он соответствовал ряду критериев. Не всегда, когда аккумуляторная батарея выходит из строя, это говорит о том, что ее пластины подверглись сульфатации. Подобное может происходить, в том числе, по причине разрушения пластин или замыкания банок. То есть, перед тем как начинать процесс десульфатации аккумулятора, следует убедиться, что:

  • На корпусе батареи отсутствуют механические повреждения, то есть, она не вышла из строя в результате падения или удара;
  • Имеет место быть налет белого цвета на пластинах аккумуляторной батареи. Это можно проверить, если выкрутить пробки;
  • Проверка емкости аккумулятора показывает, что она находится на уровне около 30-40%;
  • При попытке заряжать аккумулятор, он берет заряд, но при этом быстро разряжается. Кроме того, он быстро нагревается и может закипать при зарядке.

Если причина неисправности аккумулятора кроется действительно в сульфатации его пластин, можно переходить к процессу десульфатации.

Десульфатация пластин специальным зарядным устройством

В продаже можно найти специальные зарядные станции, предназначенные для десульфатации автомобильного аккумулятора. Они работают в требуемом режиме разряд-заряд и справляются эффективно с задачей очистки пластин от сульфата свинца.

Обратите внимание: Стоимость зарядной станции, предназначенной для десульфатации пластин аккумулятора, довольно значительная. За цену одной такой станции можно приобрести 3-4 новых аккумулятора. Соответственно обладать такой станцией для «домашнего использования» экономически невыгодно.

Имея специальную зарядную станцию, провести работы по десульфатации пластин очень просто. Для этого достаточно взять аккумулятор, подсоединить к нему зарядную станцию и включить процесс десульфатации, после чего устройство все сделает автоматически.

Обратите внимание: Процесс десульфатации при помощи специального зарядного устройства длится несколько дней.

Работает подобная зарядная станция очень просто. Подается напряжение для заряда, а через некоторое время начинается разряд. Чаще всего зарядный и разрядный ток идут в соотношении 10 к 1, то есть, если на заряд подается ток 2 Ампера, то на разряд 0,2 Ампера.

Когда работы будут завершены, при помощи индикации зарядная станция покажет, насколько удалось восстановить емкость аккумуляторной батареи, если на ней имеются соответствующие индикаторы или дисплей.

Десульфатация пластин обычным зарядным устройством

Как отмечалось выше, выполнить работы по десульфатации пластин аккумулятора можно при помощи обычного зарядного устройства. Но работа в данном случае будет значительно более сложной и потребует регулярного вмешательства в процесс.

Рассматриваться процесс десульфатации будем для аккумулятора, который имеет напряжение на клеммах на уровне в 8 Вольт, а плотность электролита порядка 1,07 г/см 3 . Подобный аккумулятор при обычной зарядке начинает кипеть примерно через 15 минут, при этом не получая напряжение.

Выполняется десульфатация при помощи обычного зарядного устройства следующим образом:

  1. Снимите аккумулятор и поставьте его в хорошо проветриваемом помещении, где будут проходить работы;
  2. Далее проверьте, чтобы в батарее было достаточно электролита. Если его мало, то долейте обычной дистиллированной воды. Обратите внимание, что ни в коем случае нельзя доливать электролит или концентрат;
  3. Далее потребуется взять обычное зарядное устройство, которое позволяет жестко устанавливать показатели тока и напряжения (Ампер и Вольт), и подключить его к батарее;
  4. Поставьте напряжение на уровень от 13,9 до 14,3 Вольт, а ток на уровень от 0,8 до 1 Ампер и включите его в работу, после чего оставьте аккумулятор в подобном состоянии на 8-9 часов;
  5. Выполнив описанные выше действия, можно заметить, что плотность электролита в аккумуляторе не изменилась, но увеличилось напряжение примерно до 10 Вольт – это то, что требуется;
  6. Отключите зарядное устройство от аккумулятора и оставьте его в таком состоянии на 24 часа;
  7. Далее вновь подключите зарядную станцию к аккумулятору, но выставите на сей раз ток на уровне в 2-2,5 Ампера. Снова оставляем аккумулятор заряжаться на 8-9 часов;
  8. После этого вы заметите, что его напряжение возросло до уровня около 12,8 Вольт, а плотность повысилась до значений в 1,11-1,13 г/см 3 ;
  9. Как можно видеть, процесс десульфатации начался. Чтобы его продолжить, необходимо подать на аккумулятор небольшой разрядный ток. Для этого лучше всего использовать лампу дальнего света автомобиля, либо что-то похожее по нагрузке. Оставьте аккумулятор с подключенной нагрузкой на 8-9 часов. Желательно постоянно контролировать результат, чтобы напряжение не снизилось меньше 9 Вольт, при этом плотность будет оставаться на прежнем уровне;
  10. После этого вновь заряжаем 8 часов при помощи зарядной станции аккумулятор током около 0,8-1 Ампер. Далее снова его оставляем стоять без подключенной зарядки и нагрузки на протяжении 24 часов, а после заряжаем током в 2-2,5 Ампер, чтобы вновь повысить напряжение батареи до уровня в 12,7-12,8 Вольт. После второго цикла вы заметите, что плотность повысилась до 1,15-1,17 г/см 3 . Следом вновь нагружаем аккумулятор.

Подобные процедуры следует проводить до тех пор, пока плотность батареи не приблизится к идеальной – 1,27 г/см 3 . Подобные работы позволят очистить пластины аккумуляторной батареи на 80-90%. Обратите внимание, что в зависимости от сложности ситуации, работы могут занять вплоть до двух недель.

Другие способы десульфатации пластин

Десульфатацию пластин можно провести не только при помощи зарядных станций, есть и другие методы, которые гораздо менее эффективные и менее безопасные. К ним можно прибегнуть в крайних случаях, поэтому знать их просто полезно:

  • Механическая очистка пластин. Крайне сложный способ, который требует особых умений. Он заключается в том, чтобы разрезать корпус аккумуляторной батареи и достать из него пластины. После этого пакеты с пластинами разбираются, и с них счищается накопленный белый налет. В результате этого, в теории, рабочая плоскость батареи возрастает. Далее остается собрать батарею обратно, залить электролит и зарядить аккумулятор;
  • Использовать раствор для устранения сульфата натрия. Практически любое химическое соединение подвергается растворению, и сульфат натрия здесь не является исключением. Соответственно, чтобы избавиться от налипшего на пластины сульфата натрия, можно использовать специальный раствор, который его растворит. В качестве такого раствора подойдет «Трилон Б».

Оба рассмотренных выше способа могут привести к окончательной порче аккумуляторной батарее. При желании провести качественную десульфатацию пластин аккумулятора, следует прибегать к методу заряда-разряда батареи при помощи зарядных устройств.

Полностью заряженная батарея автомобиля отказалась заводить мотор? Для большинства автомобилистов это может стать причиной для приобретения нового аккумулятора. Однако проблема может скрываться не в серьезной поломке, а в сульфатации.

Покрытие пластин налетом солей свинца и снижение, таким образом его емкости, не дает возможности извлечь достаточный для зажигания ток. «Лечение» агрегата производится с помощью десульфатации – разрыхления налета на решетках и возвращения атомов свинца на пластины. Этот процесс может производиться с помощью нескольких методик: химической, механической, электрохимической.

Сульфатация — что это такое?

Принцип работы АКБ основывается на энергии химического взаимодействия свинца и кислоты. Свинцовая решетка выступает в качестве электродов. В качестве электролита заливается концентрированная серная кислота, которая в первый же момент образовывает соли с кальцием или свинцом и обволакивает тонкой пленкой этого вещества рабочую поверхность решетки.

По сути — сульфатация пластин аккумулятора — это процесс отложения солей сульфата свинца на пластинах электродов

При нормальной работе батареи это естественный процесс, когда электролит переносит заряд на пластину в результате химической реакции образования солей металла. На одном из электродов образовываются небольшие повреждения на месте «вырванных» из поверхности атомов, а на другом – скапливаются соли элемента.

Процесс десульфатации позволяет разбить соляные соединения и вернуть к первоначальному виду состав электролита, а потерянные атомы металла – обратно на электрод.

Десульфатация — это удаление солей серной кислоты с пластин аккумулятора

Следует понимать, что полностью вернуть все образовавшиеся соединения до первоначального вида не получится. При надлежащем уходе и своевременной зарядке такие АКБ прослужат ещё несколько лет, но при этом электроды становятся рыхлыми и усеянными кристаллами солей, которые уже не разбиваются при десульфатации.

Краткое видеоописание процесса сульфатации:

Снижение заряда происходит вследствие большого скопления кристаллизованных солей кальция или свинца на электродах, что мешает проникновению к поверхности пластины электролита. Меньшая концентрация в электролите заряженных ионов приводит к снижению емкости батареи до критического уровня, что не позволяет автомобилю получать требуемый для зажигания заряд.

Бороться с таким состоянием АКБ следует несколькими способами: химическим, механическим, электрохимическим. Все они обладают разной степенью эффективности, выбираются в зависимости от типа батареи, состояния износа, иных параметров.

Основные признаки

Самым явным признаком того, что батарея не выдает нужный ток из-за сульфатации, является образование на пластинах серого сплошного налета. Рассмотреть его не всегда возможно из-за особенностей АКБ. Для обслуживаемых батарей, которые оснащены съемной крышкой, есть возможность открыть прибор и заглянуть в него.

В ином выполнении аккумулятора, если он полностью запаян, такая операция требует распила батареи, что небезопасно для человека.

Признаки сульфатации аккумулятора:

  • Полностью заряженная батарея не способна запустить мотор транспортного средства
  • Емкость батареи снизилась
  • Показатели плотности электролита свидетельствуют о снижении номинального значения
  • Быстро закипают банки прибора в процессе зарядки
  • Аккумулятор неестественно быстро заряжается или разряжается

Для увеличения срока службы АКБ и возврата рабочего состояния необходимо правильно производить десульфатацию прибора.

Как устранить сульфатацию пластин

Под десульфатацией понимают воздействие на электроды и пластины различными способами, которые способствуют устранению образовавшегося налета солей кальция или свинца. Различаются такие виды очистки: механическую, химическую или с использованием неорганических присадок, электрохимическую с применением зарядного устройства.

Самым простым и быстрым способом десульфатации считается механическая очистка пластин от образовавшихся кристаллов соли. Батареи старого образца или обслуживаемые позволяют снимать крышку и получать доступ к пластинам и электродам.

Эти комплектующие извлекаются с батареи вручную и таким же образом очищаются – налет просто соскабливается с поверхности и щелей до полного устранения по мере возможности. Современные агрегаты чаще выпускаются необслуживаемого образца. Это не дает возможности попасть к банкам с электродами, чтобы их достать и почистить.

Для проведения очистки пластин севшей АКБ этим методом необходимо выполнить ряд операций:

  1. Снять или срезать у обслуживаемых аккумуляторов верхнюю часть корпуса
  2. Каждую из пластин зачистить вручную, осторожно, чтобы не повредить структуру электродов;
  3. Установить очищенные пластины на их место в емкостях с соблюдением нужного зазора между каждой;
  4. Сделать герметичным корпус, запаять снятую крышку;
  5. Заполнить банки электролитом нужной плотности;
  6. Провести проверку работоспособности АКБ, «подогнать» плотность жидкости к одному уровню во всех банках, не допуская разнос более, чем 0,01 кг/куб. см и концентрацию электролита не ниже 1,25, но не выше 1,31 кг/куб. см.

Для EFB батарей этот способ не применим, поскольку каждая группа электродов отдельно запаяна в сепаратор, предназначенный для предотвращения осыпания пластин.

В этой конструкции различается плотность электролита в банке и самом пакете (сепараторе), что испортит устройство после нарушения целостности. Этот фактор не дает провести механическую десульфатацию.

Химические присадки

Суть процесса заключается во введении в полость банок с электролитом специальных присадок с химическим составом, воздействующим на сульфаты кальция или свинца. В ходе зарядки растворы с присадками замедляют образование на электродах солевого налета, что возвращает до практически номинального заряда АКБ.

Чаще всего выбирают «Трилон-Б», однако не на всех батареях этот раствор одинаково эффективно срабатывает. Зависит реакция от особенностей конструкции аккумулятора, модели и технических параметров. Вероятность того, что химический способ десульфатации сработает — 50 на 50.

Важно! Во многих АКБ производители для увеличения производительности батареи и срока ее службы покрывают пластины пастой, содержащей оксиды свинца. При использовании присадок такой слой быстро растворяется и химическая «реанимация» прибора приводит к его гибели.

Состав «Трилона-Б» включает 5% аммиака, 2% кислоты органической производной от соли натрия, дистиллят. Эти компоненты к свинцу инертны, зато хорошо реагируют с налетом на электродах. В промышленности такой раствор применяется для превращения нерастворимых солей в растворимые.

Порядок проведения химической десульфатации:

  • В соответствии с приведенными выше пропорциями готовится раствор «Трилон-Б»
  • Аккумулятор заряжается полностью
  • 2-3 раза производится промывка дистиллятом банок АКБ
  • Не менее часа раствор должен провести в полости банок, чтобы закончились химические реакции и прекратились выделяться газы
  • Неактивный раствор по завершению реакций сливается (откачивается без переворачивания устройства)
  • 1-2 раза промывают с помощью дистиллированной воды внутреннюю часть банок
  • Новый электролит, плотностью 1,25-1,27 кг/куб. см, заливается в каждую банку, проверяется его плотность и подгоняется к одному значению с разносом не более 0,01 кг/куб. см для каждой емкости
  • АКБ заряжается полностью, корректируется концентрация жидкости

Электрохимический способ

Наиболее продуктивным способом десульфатации считается электрохимический, который осуществляется специальным зарядным устройством.

Суть электрической десульфатации заключается в пропускании через электролит тока с более высокими показателями, чем номинальные значения АКБ. Это приводит к естественному растворению в окружающей пластины жидкости скоплений свинцовых или кальциевых солей и растворение в ней, повышая плотность электролита. Это приводит показатели аккумулятора в норму.

Восстановление простым зарядником, своими руками

Производить десульфатацию АКБ можно самостоятельно с использованием специального или стандартного зарядного устройства.

Обычное зарядное устройство бывает автоматическим с возможностью регулирования подаваемых на клеммы токов и напряжения и режимом «Десульфатация» или упрощенным с необходимостью контроля процесса. Самый удобный вариант — это автоматическое импульсное зарядное устройство с режимом десульфатации.

Этапы зарядки автоматическим зарядным устройством с режимом десульфатации включает следующие этапы:

  • К соответствующим полюсам АКБ подключаются отрицательная и положительная клеммы автоматического устройства;
  • Настраивается нужное напряжение и сила подаваемого тока, включается режим «Десульфатация»;
  • К сети подсоединяется оборудование;
  • Батарея начинает заряжаться, на отрицательной клемме происходит процесс возобновления пластин;
  • По окончании процесса зарядки до полного восстановления ее емкости и плотности электролита производится отключение от питания, снимаются клеммы батареи автоматического устройства.

Время процесса зависит от многих факторов:

  • Степени разряженности АКБ;
  • Емкости оборудования;
  • Уровня сульфатации электродов.

Для расчета среднего времени зарядки делят емкость АКБ на средний показатель тока зарядки. Чаще всего требуется от 15 часов до 3 суток для полного восстановления оборудования.

Инструкция зарядки АКБ обычным зарядным устройством

Для этого типа зарядки аккумуляторной батареи электрохимическим способом необходимо осуществлять регулярный контроль процесса и постоянно в него вмешиваться. Для достоверности и точности зарядки инструкция разработана для батареи с плотностью электролита 1,07 г/куб. см и напряжением 8 В на клеммах оборудования. Без получения напряжения у данного прибора начинается спустя 15 минут кипение при типичной зарядке.

Для десульфатации необходимо сделать следующее:

  • Обеспечить для зарядки устройства помещение с хорошей циркуляцией воздуха;
  • Проверить уровень в банках АКБ электролита и восполнить его при необходимости дистиллированной водой;

Важно! Разбавлять концентратом или электролитом любой плотности перед зарядкой запрещено!

  • Подключить батарею к зарядному прибору;
  • Выставить ток с силой 0,8-1 А и напряжением 13,9-14,3 В примерно на 8-9 часов. Эти манипуляции позволят поднять напряжение на клеммах АКБ до отметки 10 В, оставив уровень плотности электролита без изменений;
  • Отключить аккумулятор от зарядного устройства и продержать в таком состоянии примерно сутки;
  • Повторное подключение батареи к заряднику производится с новыми параметрами тока: силой 2-2,5 А и напряжением 13,9-14,3 В на 8-9 часов;
  • После повторной зарядки параметры аккумулятора изменятся: плотность электролита возрастет до отметки 1,12 г/куб. см, а напряжение на клеммах поднимется до 12,8 В;
  • Это свидетельствует о начале десульфатации. Для следующего шага необходимо разрядить батарею до отметки 9 В с помощью подключения к клеммам активного сопротивления – лампы или фары. Среднее время для разряда – 8-9 часов. Плотность электролитической жидкости будет держаться на уровне 1,12 г/куб. см;

Необходимо контролировать процесс разрядки АКБ, поскольку конечное напряжение должно остаться не ниже 9 В.

Последующая пара зарядки и разрядки батареи по вышеуказанному сценарию позволит повысить уровень электролита до показателя 1,16 г/куб. см. Необходимо повторять цикл до тех пор, пока плотности не достигнет значения 1,26 г/куб. см или не приблизится к номинальному 1,27 г/куб. см.

Важно! Длительность работ по десульфатации АКБ с помощью обычного зарядного устройства в зависимости от состояния батареи и сложности процесса может занять до 2 недель.

Как показывает практика, подобные манипуляции обновляют аккумулятор на 80-90%.

Как самому сделать десульфататор

Десульфататорэто устройство, способное провести автономную очистку АКБ без необходимости демонтажа с транспортного средства.

Для процесса потребуется снятие хоть одной клеммы, связывающей батарею с автомобилем. Это делается с целью обезопасить электронику машины от вероятных нагрузок. Помимо очистки электродов от соляного налета с помощью десульфататора можно делать регулярную профилактику рабочей батареи, что способно существенно продлить ее сроки эксплуатации.

Принцип работы оборудования базируется на получении от АКБ питания и генерации в этой цепи высокочастотных кратковременных импульсов. При возникновении резонанса у атомов свинца и молекул свинцовых солей инициируется обратная сульфатация пластин. Этот процесс восстанавливает сопротивление и емкость батареи к первоначальным показателям.

Главными недостатками «чудо-оборудования» является большой срок десульфатации – достигает в редких случаях месяца и не менее суток, а также невозможность восстановить им примерно 10% — 15% батарей.

Простая схема десульфататора невысокой мощности в простонародье называется — моргалка. Чаще всего такое устройство может эффективно помочь в восстановлении батареи.

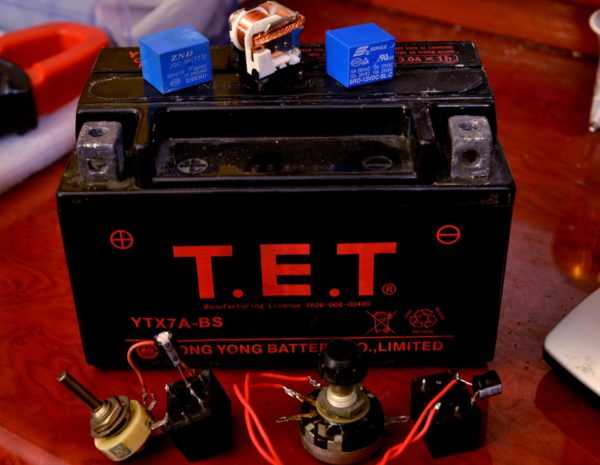

Для изготовления понадобится:

  1. Реле поворотов, лучше подходят импортные экземпляры с напряжением 12В, мощностью на 21 Вт. Чтобы увеличить рабочее время стоит заменить в устройстве конденсатор на аналог большей емкости. Подходит на 100 мкФ для работы реле по 3-4 с
  2. Реле 5-контактное с нормально замкнутыми контактами (3 и 4 контакт замкнуты, 1 и 2 — управляющие). Вместо импортного подходит отечественно реле с советского ВАЗа
  3. Резисторы нагрузочные или лампочки
  4. Паяльник и соединительные провода

Составляется основная схема, на которой главные моменты:

  • Отрицательная клемма АКБ подсоединяется к выходу такого же заряда устройства;
  • К выходу «-» на аккумуляторе подсоединяются поворотное и 5-канальное реле соответствующими выходами по заряду;
  • К зарядному оборудованию на «+» подводится выход 5-канального реле аналогичного заряда;
  • Соединяется между собой реле поворотов и 5-канальное, а также выход обоих реле с «+» клеммой АКБ;
  • Реле поворотов нагружается лампочкой или активным резистором;
  • Желательно контролировать сборку и проверку работоспособности устройства подсоединением амперметра и вольтметра к цепи между устройством и АКБ.

Для основания крепления всех элементов используется текстолитовая пластина. Есть вероятность поломки поворотного реле из-за состояния замкнутости выходов 3 и 4. Это не позволит батарее разрядиться.

Полезное видео

Просмотрите видео о десульфатации зарядным устройством:

Заключение

Процесс сульфатации – это естественный признак износа АКБ и происходит из разных причин. Для устранения слоя свинцовых солей необходимо провести обратный процесс, чтобы повысить уровень плотности электролита и напряжения на клеммах батареи. Такая операция называется десульфатацией и может производиться самостоятельно с использованием обычного зарядного устройства.

При крайней необходимости пластины электродов аккумулятора очищаются химическим или механическим способом, с меньшей степенью восстановления. В домашних условиях можно самостоятельно собрать десульфататор. Схема довольно простая и быстро собирается. Более простой вариант сборки устройства – приобретение китайского комплекта с инструкцией и всеми необходимыми деталями.

morflot.su

Схема для восстановления автомобильного аккумулятора

Всем привет, вы давно просите написать статью про устройство для восстановления автомобильных, свинцово-кислотных аккумуляторов. Наверное любой автолюбитель сталкивался с явлением, когда аккумулятор полежав некоторое время без дела, перестает отдавать номинальную ёмкость.

Крутит стартёр полсекунды затем задыхается, но напряжение на нём нормальное — 12 вольт, в этом случае в народе часто говорят «аккумулятор не держит ток», с этим может столкнулся каждый.

Но почему это происходит?

Автомобильный аккумулятор состоит из свинцовых пластин находящихся в растворе электролита, в данном случае электролитом является серная кислота. Процесс заряда и разряда аккумулятора не что иное, как окислительно-восстановительный процесс. Протекает химическая реакция в ходе которой, свинцовая пластина вступает в реакцию с оксидами на соседней пластине.

В ходе данной реакции образуются сульфаты, которыми со временем обрастают пластины, сульфаты препятствуют протеканию тока, так как являются плохим проводником и со временем аккумулятор теряет ёмкость и не способен отдавать большой ток для работы стартёра.

Если ваш аккумулятор заряжается и разряжается быстрее чем раньше, не имея при этом механических повреждений, скорее всего сульфатация убила его, но отчаиваться не стоит, читаем статью до конца…

Предлагаемое устройство, отныне — «десульфатор» создаёт короткие импульсы высокой амплитуды и чистоты, импульс длится определённое время, затем простой, затем снова импульс.

Такие ударные процессы могут разрушить сульфатную плёнку и в теории это возможно, на практике не все аккумуляторы удаётся восстановить, из-за конструктивных особенностей последних. Но судя по статистике, около 80-85 % старых аккумуляторов подлежат восстановлению. Естественно если причиной неработоспособности является сульфатация, а не обрыв свинцовых пластин или иное механическое повреждение.

Вот такое получится устройство…

Как пользоваться устройством?  Данный вариант является зарядно-десульфатирующим устройством, обычный десульфатор питается от аккумулятора, который он десульфатирует и постепенно разряжает его, в этом же случае устройство заряжает аккумулятор короткими всплесками высокого напряжения высокой частоты.

Схему можно использовать и для зарядки низковольтных, свинцовых аккумуляторов с номинальным напряжением в 4-6 вольт, такие ставят в китайские фонарики, в детские электрокары и так далее…

Схема изначально создана для зарядки аккумуляторов малой ёмкости, но её успешно используют и для десульфатации автомобильных аккумуляторов.

Перед тем, как начать процесс заряда с десульфатацией, нужно слегка подзарядить автомобильный аккумулятор. Для начала нужно найти любой источник питания или зарядное устройство с напряжением от 8 до 12 вольт и подключить его на вход десульфатора. Но не напрямую, а через лампу накаливания 12 вольт с мощностью в 21 ватт, чтобы не превысить ток заряда.

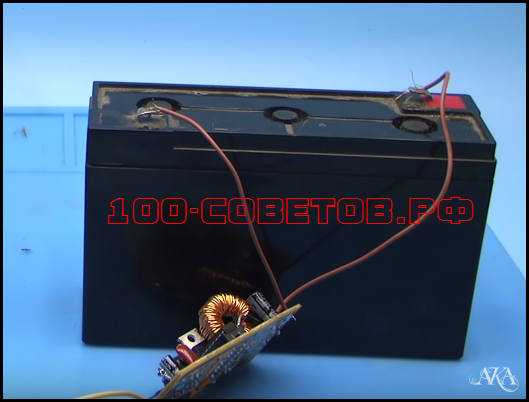

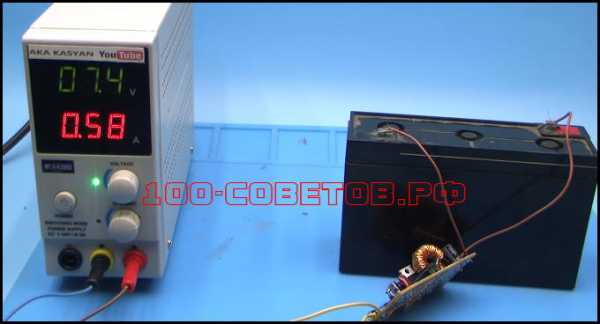

К выходу прибора подключается аккумулятор, который нужно восстановить, ну и в принципе всё.

Так, как прибор работает в звуковом диапазоне, вы скорее всего услышите слабый свист, силовые компоненты схемы слегка должны нагреваться.

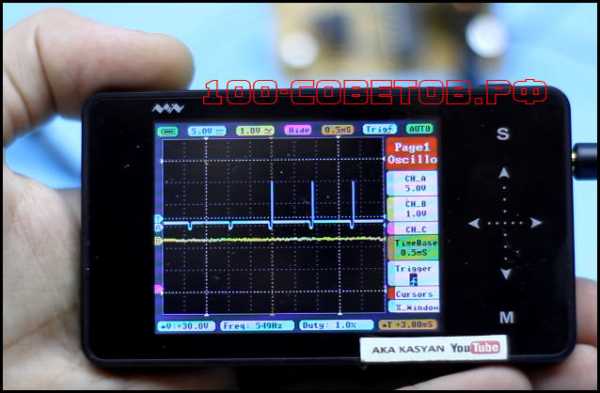

Осциллографом можно убедиться, что аккумулятор заряжается импульсами тока высокой частоты.

Схема устройства довольно простая…

Простыми словами поясню как работает схема.

Напряжение зарядного устройства через предохранитель и диод поступает на схему десульфатора, для маломощной части схемы, питание подаётся через токоограничивающий резистор R1, затем сглаживается небольшим электролитическим конденсатором.

На микросхеме NE555 собран генератор прямоугольных импульсов, частота этих импульсов около 1 килогерц, коэффициент заполнения 90%, то есть сигнал высокого уровня длится большУю часть времени, именно этот импульс нам нужен для того, чтобы открыть полевой транзистор. Но проблема заключается в том, что при подаче такого импульса на полевой транзистор он большую часть времени будет находиться в открытом состоянии и лишь 10% в закрытом, это приведёт к тому, что транзистор будет прокачивать слишком большой ток и как следствие мы получим сильный нагрев всех силовых элементов и большое потребление тока всей схемы в целом.

Это неэффективно и может навредить аккумулятору. Один из вариантов — это снижение длительности сигнала высокого уровня, тогда транзистор будет открыт на короткое время и всё станет на свои места. Но к сожалению в таком включении конструктивные особенности таймера NE555 не позволяют сделать этого, так как же быть?

Микросхема CD4049 представляет из себя логику, которая содержит в своём составе 6 логических инверторов «не», каждый инвертор имеет один вход и один выход, их задача «отрицание». Если на вход поступает высокий уровень, на выходе получаем обратное, иначе говоря инвертированный или перевёрнутый сигнал.

Полевой транзистор 10 % времени у нас открыт, 90% закрыт, открываясь он замыкает дроссель на массу питания, в дросселе накапливается некоторая назовём это энергией, а когда транзистор закрыт цепь разрывается и за счёт явления самоиндукции, которая свойственна индуктивным нагрузкам, дроссель отдаёт накопленную энергию.

Это кратковременный всплеск напряжения с высокой амплитудой, притом напряжение самоиндукции в разы выше напряжения питания, этот всплеск напряжения выпрямляется и подается на аккумулятор.

Процесс происходит больше тысячи раз в секунду, то есть на аккумулятор подаются кратковременные импульсы высокого напряжения с высокой частотой, именно это и разрушает сульфатную плёнку.

Я подключил на вход схемы накопительный конденсатор и стало ясно, что амплитудное значение выходного напряжения при питания от источника 12 вольт доходит до 70-75 вольт и зависит исключительно от индуктивности накопительного дросселя.

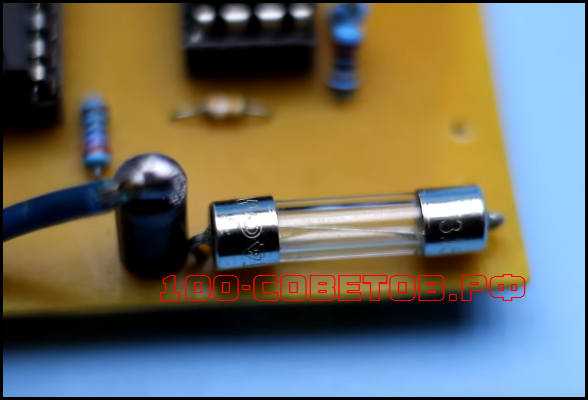

В схеме задействован предохранитель и ещё один выпрямительный диод.

Предохранитель защищает десульфатор при случайных коротких замыканиях на выходе, а диод выполняет несколько функций: во-первых защищает схему, если вы случайно её подключите к зарядному устройству неправильно… и во-вторых защищает зарядное устройство от всевозможных импульсных помех и всплесков напряжения, которые образуются на плате десульфатора.

Я думаю все поняли как это работает.

О компонентах…

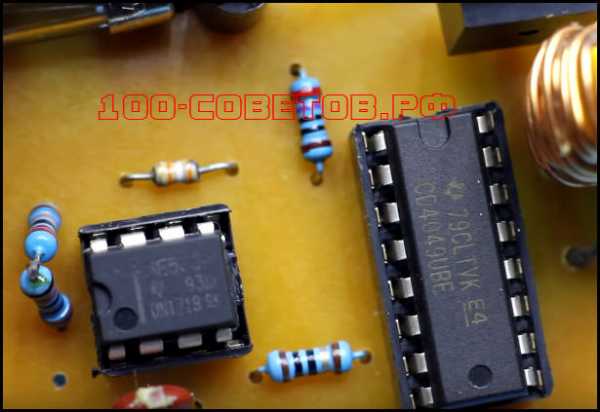

Ну с таймером и логикой думаю всё понятно, в моём случае они установлены на панельке для безпаечного монтажа, но вам советую после проверки схемы запаять их напрямую.

Полевой транзистор IRF3205 или любые другие n-канальные с напряжением от 60 до 200 вольт и с током от 30 ампер.

Транзистор советую установить на небольшой радиатор.

Дроссель имеет индуктивность около 200 микрогенри, намотан на кольце из порошкового железа, такие кольца можно найти в компьютерных БП, размеры кольца внешний диаметр-20.5мм, внутренний 12мм и ширина кольца 6.6мм.

Обмотка намотана проводом 1мм, количество витков 60, в моём случае прОвода чуть-чуть не хватило и индуктивность получилась слегка меньше, но работает устройство хорошо. Размеры кольца особо не критичны, главное соблюдать индуктивность и мотать обмотку проводом 1 -1.2 миллиметра.

Конденсатор С1 на 100- 220 микрофарад, очень желательно взять с низким внутренним сопротивлением, так как схема генератора фактически питается от данного конденсатора, а значит он постоянно будет накапливать и отдавать энергию, даже слегка греется во время работы.

Оба диода нужно взять с током в 5-10 ампер, можно обычные, но желательно взять импульсные диоды.

Вот печатная плата, скачать её можно в конце статье.

На самом зарядном, нужно выставить ток не более 2 ампер, иначе сгорит предохранитель на плате десульфатора. Кто-то скажет 2 ампера зарядного тока это мало?

-Да согласен, но не забываем, что у нас в большей степени не зарядка, а десульфатация.

В холостую прибор потребляет от источника питания ток всего в 100 миллиампер, его можно подключить к любому зарядному устройству с напряжением 12-15 вольт, ограничить ток на уровне 2 ампер и всё.

Ограничение можно сделать мощным резистором или лампочкой накаливания соответствующей мощности, подключённой в разрыв плюса питания.

Введите электронную почту и получайте письма с новыми поделками.

Можно использовать и более низковольтные блоки питания с напряжением 8-10 вольт, так как наша схема всё равно повышает начальное питание до нескольких десятков вольт.

Сколько должен длиться процесс десульфатации?

Автор данной схемы говорит, что в течение двух недель регулярной зарядки полностью можно восстановить старый аккумулятор и конечно же без проверки я бы не стал писать эту статью.

В наличии у меня несколько 6 вольтовых аккумуляторов на 10 ампер\часов, которые не были в эксплуатации несколько лет, в течение пяти дней я регулярно заряжал один из этих аккумуляторов десульфатором, затем разряжал.

В самом начале подопытный аккумулятор отдавал ёмкость всего 700-800 миллиампер\часов, не помогла и заливка дистилированной воды, но десульфатор помог..

Спустя 5 дней аккумулятор отдаёт аж 4 ампера из 10, это я думаю очень хороший показатель.

Архив к статье; плата в формате .lay скачать.

Автор; АКА КАСЬЯН

xn--100--j4dau4ec0ao.xn--p1ai

Своими руками и с помощью Зарядного устройства

Срок эксплуатации аккумуляторной батареи напрямую зависит от величины отложений сернокислого свинца на поверхности пластин. Сульфатация является неизбежным процессом во время работы АКБ, но с этим явлением можно не только бороться, но и значительно уменьшить толщину этого диэлектрика.

Что такое десульфатация АКБ и для чего её делают

Десульфатацией принято называть работу, направленную на очищение пластин аккумулятора от сульфата свинца. После очищения пластин будет значительно увеличена емкости батареи.

Восстановление проводимости пластин позволит добиться уверенного запуска автомобиля при любой температуре окружающего воздуха, а срок эксплуатации батареи значительно увеличится. Выполнить разрушение плёнки из сернокислого свинца можно самостоятельно в домашних условиях.

Методы десульфатация аккумулятора

Существует большое количество различных методик восстановления емкости аккумулятора, но наиболее часто для этой цели применяется электрический ток или химические реагенты. Простым вариантом очищения пластин от сернокислой плёнки является использования зарядного электрического тока. Для проведения работы потребуется приобрести или изготовить самостоятельно устройство, позволяющее регулировать напряжение и силу тока.

Для химического метода не нужно использовать какие-либо устройства или механизмы, но для выполнения очистки этим способом необходимо будет выполнить большее количество операций.

С помощью зарядного устройства

С помощью зарядного устройства очистить пластины от сернокислого свинца можно двумя способами:

  1. К аккумулятору подключается зарядное устройство. Ток заряда должен составлять 0,04% от номинальной ёмкости АКБ. Напряжение выставляется до отметки 14 В при зарядке обычной АКБ и до 16В — при восстановлении кальциевой батареи. Продолжительность процедуры должна составить около 8 часов, после чего необходимо сделать паузу 12 – 14 часов. После перерыва следует снова повторить цикл зарядки с теми же показателями силы тока и напряжения. Таким образом, для эффективной очистки свинцовых пластин потребуется провести 4 – 5 полных цикла.
  2. Второй вариант восстановления ёмкости можно осуществить только на обслуживаемом аккумуляторе. Для проведения процесса очистки пластин от сернокислого свинца необходимо:
    • Зарядить АКБ током равным 10% от её ёмкости.
    • Слить электролит.
    • Залить дистиллированную воду.
    • Заряжать батарею в течение 10 дней. Во время зарядки следует экспериментально установить напряжение, при котором процесс газообразования практически не образуется.
    • По истечении 10 – дневного срока электролит сливается и в аккумулятор снова наполняется чистой дистиллированной водой.
    • АКБ снова заряжается в течение 10 дней.
    • По окончании цикла вода сливается, и батарея наполняется новым электролитом.

После заливки электролита, аккумулятор снова заряжается током в 10% от ёмкости и напряжением 14 В. Такой режим восстановления батареи будет особенно эффективен, если циклы зарядки АКБ с чистой водой будут повторятся до тех пор, пока по истечение 10 – дневного срока её плотность не будет увеличиваться.

Десульфатация батареи своими руками

Не менее эффективным способом очистки от сернокислого свинца является промывка банок химически активными веществами. Как известно, кислотные соединения вступают в реакцию с щёлочью, поэтому для проведения десульфатации своими руками с использованием химии потребуется приобрести подходящий реагент.

С задачей расщепления сернокислого налёта поможет справиться пищевая сода. Для проведения процедуры необходимо:

  1. Слить электролит с АКБ.
  2. Растворить щёлочь в дистиллированной воде в соотношении 1 к 3.
  3. Нагреть смесь до кипения.
  4. Залить горячий щелочной раствор в банки аккумулятора на 30 – 40 минут.
  5. Слить щелочной раствор.
  6. Промыть аккумулятор не менее 3 раз чистой горячей водой.
  7. Залить электролит в банки.

Если процедура химической десульфатации пластин выполнялась аккуратно, то ёмкость АКБ существенно увеличится. Ее можно будет использовать продолжительное время, пока на пластинах снова не образуется налет.

Какое выбрать устройство с десульфатацией

Несмотря на то, что процесс десульфатации можно осуществить с помощью простого зарядника, большей эффективности, при меньших временных затратах, можно достичь, если использовать специальные ЗУ. Наиболее качественными зарядными устройствами, оснащёнными функцией десульфатации являются:

  1. «Вымпел 55» — относительно недорогое ЗУ оснащённое, которое имеет встроенные программы зарядки различных АКБ, а также функцией десульфатации аккумуляторных пластин.
  2. «Полюс-912Т» — устройство также оснащено циклической программой, которая позволит легко восстанавливать старые, покрытые оксидной плёнкой, аккумуляторы. Устройство идеально подходит для десульфатации необслуживаемых батарей, ведь весь процесс восстановления пластин осуществляется в автоматическом режиме.
  3. «OptiMate PRO 8» — профессиональная зарядная станция с функцией восстановления аккумуляторов. Позволяет одновременно заряжать до 8 аккумуляторных батарей напряжением 6 или 12 вольт. Устройство может быть эффективно использовано для зарядки не только автомобильных АКБ, но и для восстановления заряда стационарных устройств большой мощности работающих в системах бесперебойного питания.

Кроме использования заводских моделей зарядных устройств, оснащённых функцией десульфатации, можно изготовить самодельное ЗУ из трансформатора, реле сигналов поворота и мощной 12 – вольтовой лампочки. Такая моргалка для десульфатации будет не менее эффективной, а стоимость изготовления – минимальной.

Как снизить сульфатацию?

Как известно, болезнь проще предотвратить, чем впоследствии заниматься её лечением. Процесс покрытия пластин сернокислым свинцом является естественным, но при определённых условиях интенсивность сульфатации может возрастать многократно. Чтобы подобных ситуаций во время эксплуатации АКБ не возникало, необходимо:

  1. Осуществлять хранение батареи только в заряженном состоянии.
  2. В летнее время, на обслуживаемых аккумуляторах, следует проводить периодическую проверку уровня электролита.
  3. Не допускать глубоких разрядов во время эксплуатации.

Выполнение этих несложных правил позволит прослужить свинцовой батареи не менее 5 лет, при этом её основные показатели эффективности работы будут уменьшаться постепенно.

Остались вопросы о Десульфатация или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полезным, полным и точным.

istochnikipitaniy.ru

Десульфатор для аккумулятора своими руками 555

Информационный сайт о накопителях энергии

Основной причиной старения аккумулятора считают образование нерастворимой корки сульфата свинца на зарядных пластинах. Отложения уменьшают концентрацию ионов в электролите, увеличивают внутреннее сопротивление приему заряда. Когда говорят «аккумулятор сел» виновником является отложение сернокислого свинца в банках. Удалить налет — провести десульфатацию батареи, восстановить работоспособность.

Десульфатация кислотного аккумулятора

Когда аккумулятор отдает энергию, он разряжается за счет протекания химической реакции:

Pb +2h3SO4 +2PbO2 -> 2PbSO4 +2h3O

Pb – это свинцовая пластина

PbO2 – активная замазка на угольной решетке

PbSO4 – мелкие кристаллы, которые разрастаясь, закрывают пластину

Но когда аккумулятор заряжается от генератора или сети реакция идет в обратную сторону, то есть сернокислый свинец распадается на ионы свинца и кислотный остаток. И все было бы хорошо, но часть кристаллов, при хроническом недозаряде и глубоком разряде аккумулятора, разрастается и не участвует в реакции. Вещество нерастворимой серо-желтой пленкой покрывает пластину, забивает поры, не пропускает заряженные ионы к токопроводящим пластинам. Этим объясняется быстрая подзарядка аккумулятора и моментальная разрядка – нет емкости.

Возвратить емкость аккумулятору можно, если не осыпалась замазка, и не разрушились пластины – то есть электролит в банках светлый, без взвеси. Цель десульфатации АКБ – очистить механически, химически или электротоком пластины, восстановить или заменить электролит. Схемы снятия осадка отработаны годами. Есть методы десульфатации АКБ, применяемые в сервисных центрах и доступные в домашних условиях.

Как сделать десульфатацию на автомобильный аккумулятор

Естественный процесс старения аккумулятора в связи с потерей емкости, в результате осаждения трудно растворимых солей можно отложить своевременной десульфатацией стартового или тягового аккумулятора.

Все методы можно классифицировать по видам:

  • Воздействие электрическим зарядом – постоянным током малой величины, импульсным током, переполюсовкой.
  • Химические методы с использованием разрушителей осадка с последующей заменой электролита. Или растворение в дистиллированной воде осадка малым током зарядки
  • Механические – когда вынутые из банок пластины восстанавливают механической обработкой.

В целях профилактики периодически в электролит добавляют присадки, препятствующие появлению сульфатного камня, но они разрушают пластины, сокращая срок службы аккумулятора.

Схема для десульфатации автомобильного аккумулятора

Из химических методов десульфатации аккумуляторных батарей чаще всего применяют сложный состав трилона Б и аммиака. Эти вещества доступны, но использовать их следует с соответствие инструкции и на крепких аккумуляторах. Трилон Б, натриевая соль этилендиаминтетрауксусной кислоты, растворимая в воде, натрий замещает в соли ион свинца и осадок растворяется. Но растворяется и активная замазка.

Порядок десульфатизации аккумулятора химическим способом:

  • Готовится раствор – на 3 л взять 60 г трилона Б, 622 мл Nh5OH 25%, 2340 мл дистиллированной воды. Можно взять 10% аммиачный раствор1560 мл, воды 1140 мл и 60 г трилона Б.
  • Сливается электролит из АКБ в подходящую емкость.
  • Сразу непросохшие банки залить подготовленным составом, на оставить в АКБ не более чем на 60 минут.
  • Слить содержимое и промыть банки 3-4 раза дистиллированной водой.
  • Залить свежий электролит нужной плотности и выполнить зарядку по полному циклу.

Способ нужно использовать с осторожностью. Если десульфатацию автомобильного аккумулятора проводят для удаления небольшого количества осадка, время воздействия сокращают до 30-40 минут. Трилону Б все равно что растворять – вредный осадок или активную массу. В момент реакции идет разогрев и кипение жидкости. Работать нужно на открытом воздухе, использовать защитные средства.

Зарядное устройство с десульфатацией для автомобильного аккумулятора

В промышленных условиях, на автобазах, где зарядку аккумуляторов ведут обученные работники, десульфатацию АКБ проводят специальным зарядным устройством для десульфатации. Для снятия осадка с сильно забитого аккумулятора используют реверсивные импульсные токи.

Реверсивный ток – переменный, с различной амплитудой и полярностью, повторяющихся циклично. Импульсная десульфатация зарядом и разрядом действует на аккумулятор мягко, температура электролита не поднимается, выделения газа не происходит.

Для создания реверсивных токов используется специальное устройство, генератор реверсивного тока, стоимость которого примерно равна двум аккумуляторам. Как произвести десульфатацию аккумулятора, пользуясь генератором реверсивного тока?

Генератор используют при среднем сульфатировании пластин с подачей тока 0,5 – 2,0 А в течение 20-50 часов. Процесс окончен, когда в течение 2 часов напряжение и плотность электролита остаются неизменными.

Сильно забитый аккумулятор чистят с применением устройства для десульфатизации дистиллированной водой в несколько этапов. Для этого напряжение на батарее нужно снизить до 10,8 В, удалить электролит, залить в банки дистиллированной водой.

Вести десульфатацию АКБ малым током, чтобы напряжение было до 2,3 В. Постепенно осадок растворяется в воде, электролит приобретает плотность около 1,11 г/см3. Раствор заменить свежей дистиллированной водой, и продолжать процесс до плотности 1,12 г/см3. Силу тока теперь установить 1 А и наблюдать за ростом напряжения, до тех пор, пока показатель не стабилизируется.

По прошествии первого этапа десульфатации АКБ, поднимают ток до 20 % от разрядного, заряжают батарею 2 часа, разряжают и так до постоянной плотности и напряжения 3-5 раз.

Доводят кислоту до плотности 1,21-1,22 г/см3, заряжают аккумулятор полностью и спустя 3 часа корректируют плотность, пользуясь таблицей. Метод трудоемкий, но десульфатация пластин получается полной. Аккумулятору возвращается вторая молодость.

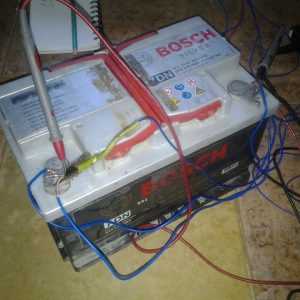

Десульфатация аккумулятора зарядным устройством

Можно обойтись более дешевым способом десульфатизации обычным зарядным устройством. Но непременным условием является возможность регулировать ток и напряжение. Если осадок пока занимает меньше половины пластин, применяется следующая схема десульфатизации аккумулятора:

  • Довести уровень электролита до нормального уровня дистиллированной водой.
  • Подключить ЗУ и установить напряжение 14 В, силу тока 1 А. Заряжать 8 часов. Замеры должны показать, что плотность электролита увеличилась, напряжение поднялось до 10 В. Если показатели ниже – аккумулятор не восстановить.
  • Сутки АКБ отдыхает, отключенное от ЗУ.
  • Подключить с напряжением 14 в и током 2-2,5 А на 8 часов. Напряжение должно стать 12,7-12,8 В. Электролит в банках плотностью 1Ю13 г/см3.
  • Разрядить аккумулятор до 9 В, лампой дальнего света за 6-8 часов.
  • Повторять разряд-заряд несколько раз, пока плотность электролита не станет 1,27 -1,28 г/см3. В период циклов идет процесс десульфатации, растворяется камень, кислотный остаток SO4 укрепляет электролит.

В результате емкость свинцового кислотного аккумулятора восстановится на 80-90 %. Но так нельзя провести десульфатацию кальциевого или гелевого аккумулятора.

Чаще всего для десульфатации зарядным устройством используют установку «Вымпел». Она доступна по цене, и имеет необходимую регулировку. К ней можно подключить приставку в виде моргалки или другое электронное устройство для снятия свинцового камня.

В необслуживаемых аккумуляторах десульфатация эффективна только на начальной стадии отложения камня. Ведется она с применением импульсного зарядного устройства. Но надо знать, что камень в кальциевом аккумуляторе содержит гипс, который не разрушается под воздействием импульсных токов. Поэтому необслуживаемые аккумуляторы после 3 глубоких разрядов не подлежат восстановлению.

Устройство для десульфатации автомобильных аккумуляторов

Хорошо ведется десульфатация на пластинах автомобильных аккумулятора под действием токов переменного направления с изменением полярности в высокой частоте. Промышленность предлагает приборы и приставки к зарядке для десульфатации аккумулятора.

Зарядное устройство для аккумуляторов Кедр Авто-10, с режимом десульфатации относится к автоматическим зарядникам. Он обеспечивает зарядку с тока в % А от емкости АКБ, быстрый режим током 5 А и циклический – десульфатацию. Компактный зарядник доступен по цене.

Зарядные десульфатирующие устройства выбирают для конкретного типа аккумуляторов. Лучшими для обслуживания одного аккумулятора считают изделия:

  • устройство одноканальное, предназначенное для автомобильных батарей;
  • лучше взять устройство с ручной регулировкой зарядного тока;
  • изучить возможности защиты, блокировки и допустимые температуры;
  • знать параметры своего аккумулятора, подбирать подходящее устройство.

По техническим показателям для автомобилиста подойдет прибор с регулируемым напряжением 0-36 В, с разными способами десульфатации:

  • щадящий – малый ток, напряжение постоянное;
  • интенсивный – циклический импульсный, подающий ассиметричный ток;
  • циклический заряд со снижением зарядного напряжения.

Совместимость с батареей вашей емкости – обязательное условие.

Если вы приобрели десульфатирующую приставку, то она должна включаться между зарядным устройством и аккумулятором, и провода ее не должны быть тоньше других в схеме соединения. Зарядное должно поддерживать импульсный режим.

Десульфатация АКБ в домашних условиях

Часто десульфатацию АКБ легковых авто проводят своими руками, руководствуясь предоставленными на различных ресурсах схемами. Многие из них основаны на использовании обычного зарядного устройства, но требуют много внимания. В среднем ручная сульфатация малыми токами и в несколько циклов занимает больше 2-х недель.

Подключение к зарядному устройству приставки ускорит режим десульфатации АКБ. Примером приставки служит импульсный преобразователь, называемый моргалкой, так как светодиоды сигнализируют от прохождении переменного тока. Устройство можно собрать своими руками.

Перед вами схема зарядного устройства для сульфатации автомобильного аккумулятора, называемая «моргалка».

Принцип «моргалки» — прохождение 10 % тока от емкости АКБ, напряжение 13,1 – 13,4 В. Схема представляет разрядку лампочками на 12 в и реле, включающее зарядку по окончании разрядки. Получается моргание с пульсацией 4,3 секунды на разряд током 1 А и 3 секунды на заряд током 5 А. Импульсы тока сначала разрыхляют монолитную пленку на пластине, потом растворяют маленькие кристаллы.

Знаем, что необслуживаемые аккумуляторы плохо поддаются десульфатации. Но если батарея новая, отслужила не более 2 лет, а уровень электролита в банках низок, можно попробовать восстановить емкость. Сначала нужно добавить в банки дистиллированной воды и заклеить отверстия эпоксидным клеем. Потом попробовать провести зарядку импульсным током. В режиме десульфатации АКБ, одновременно с корочкой сульфатированного свинца будет разрушаться активная замазка. Емкость восстановится ненамного и ненадолго.

Важно знать!

Электролит разъедает тело и натуральные хлопковые волокна также как концентрированная серная кислота. Выделяющиеся через открытые пробки АКБ газы вредны и взрывоопасны. Поэтому место, где проводятся опасные работы должно быть проветриваемым и недоступным для детей и животных. Бутыли с электролитом не должны находиться в местах общей доступности. Не забывайте надеть защитные очки, резиновые перчатки и пользоваться резиновым фартуком.

Видео

Возможно, для вас будет полезным посмотреть предоставленное видео по десульфатации аккумулятора.

Любой автолюбитель сталкивался с явлением, когда аккумулятор пролежав некоторое время без дела перестает отдавать свою номинальную емкость, крутит стартер пол секунды, затем задыхается, но напряжение на нем нормальное — 12 вольт.

С этим может столкнуться каждый, но почему это происходит. Автомобильный аккумулятор состоит из свинцовых пластин, находящихся в растворе электролита — в данном случае электролитом является серная кислота.

Процесс заряда и разряда аккумулятора ничто иное как окислительно восстановительный процесс, протекает химическая реакция, в ходе которой свинцовая пластина вступает в реакцию с оксидами на соседней пластине. В ходе данной реакции образуются сульфаты, которыми со временем обрастают пластины. Сульфаты препятствуют протеканию тока, так, как являются плохим проводником и со временем аккумулятор теряет емкость и не способен отдавать большой ток для работы стартера.

Если ваш аккумулятор заряжается и разряжается быстрее, чем раньше, не имея при том механических повреждений, скорее всего он вышел из строя именно из-за сульфатации пластин.

Предлагаемое устройство (десульфатор) создает короткие импульсы высокой амплитуды и частоты. Импульс десульфатации длиться определенное время, затем простой, затем снова импульс. Такие ударные процессы могут разрушить слой сульфата, и в теории это возможно, на практике не все аккумуляторы удается восстановить из-за конструктивных особенностей последних, но судя по статистике около 85% старых аккумуляторов подлежат восстановлению, естественно если причиной неработоспособности является сульфатация, а не обрыв свинцовых пластин или иное механическое повреждение.

Как пользоваться устройством?

Данный вариант является зарядно-десульфатирующим устройством, обычный десульфатор питается от аккумулятора, который он десульфатирует и постепенно разряжает его, в этом же случае устройство заряжает аккумулятор короткими всплесками высокого напряжения высокой частоты.

Данную схему можно использовать и для зарядки низковольтных свинцовых аккумуляторов с номинальным напряжением в 4-6 вольт, такие ставят в китайские фонарики, в детские электрокары и так далее.

Схема изначально создана для зарядки аккумуляторов малой емкости, но её можно использовать и для десульфатации автомобильных аккумуляторов. Перед тем, как начать процесс заряда с десульфатацией аккумулятор нужно слегка подзарядить.

Для начала нужно найти любой источник питания с напряжением от 8 до 12 Вольт и подключить его на вход десульфатора, но не напрямую, а через лампу накаливания 12 Вольт с мощностью в 21 ватт, чтобы не превысить ток заряда, в конце об этом более подробно поговорим. К выходу прибора подключается аккумулятор, который нужно восстановить. Так, как прибор работает в звуковом диапазоне вы скорее всего услышите слабый свист, силовые компоненты схемы слегка должны нагреваться.

Как работает схема?

Напряженние с зарядного устройство через предохранитель и диод поступает на схему десульфатора. Для маломощной части схемы питание подается через токоограничивающий резистор, затем сглаживается небольшим электролитическим конденсатором.

На микросхеме NE555 собран генератор прямоугольных импульсов, частота этих импульсов около 1кГц. Коэффициент заполнения около 90%. Микросхема CD4049 инвертирует и усиливает этот сигнал, превращая его в импульсы с заполнения около 10 %. С выхода инверторов импульсы поступают на затвор полевого транзистора VT1. Открываясь, он замыкает дроссель на массу питания, в дросселе накапливается энергиея, когда транзистор закрываетсят, цепь разрывается, за счет явление самоиндукции, которое свойственно индуктивным нагрузкам, дроссель отдает накопленную энергию. Это кратковременный всплеск напряжения с высокой амплитудой, притом напряжение самоиндукции в разы выше напряжения питания. Этот всплеск напряжения выпрямляется и подается на аккумулятор.
Процесс происходит больше тысячи раз в секунду, то есть на аккумулятор подаются кратковременные импульсы высокого напряжения с высокой частотой, именно это и разрушает сульфатную пленку.

В схеме задействован предохранитель и еще один выпрямительный диод. Предохранитель защитит десульфатор при случайных коротких замыканиях на выходе, а диод выполняет несколько функций — во первых защищает схему если вы случайно ее подключите к зарядному устройству неправильно и во вторых защищает зарядное устройство от возможных импульсных помех и всплесков напряжения, которые образуются на плате десульфатора.

О компонентах

Полевой транзистор IRF3205, или любые другие N-канальные с напряжением от 60 до 200 вольт и током от 30 Ампер, транзистор советую установить на небольшой радиатор.

Дроссель имеет индуктивность около 200 микрогенри, намотан на кольце из порошкового железа, такие можно найти в компьютерных бп. Обмотка намотана проводом 1мм, количество витков 60, в моем случае провода не хватило и индуктивность получилась слегка меньше, но устройство работает хорошо.

Размеры кольца особо не критичны, главное соблюдать индуктивность и мотать обмотку проводом 1-1,2мм.

Конденсатор — на 100-220 мкФ очень желательно взять с низким внутренним сопротивлением, так, как схема генератора фактически питается от данного конденсатора, а значит он постоянно будет накапливать и отдавать энергию, даже слегка греется.

Оба диода нужно взять с током в 5-10 Ампер, можно обычные, но желательно взять импульсные диоды.

На самом зарядном нужно выставить ток не более двух ампер, иначе сгорит предохранитель на плате десульфатора. Кто -то скажет — 2 ампера зарядного тока это мало, да согласен, но не забываем, что у нас в большей мере не зарядка, а десульфатация.

В холостую прибор потребляет от источника питания ток всего в 100мА. Его можно подключить к любому зарядному устройству с напряжением 12-15 Вольт и ограничить ток на уровне 2-х ампер. Ограничение можно сделать мощным резистором или лампочкой накаливания соответствующей мощности подключенной в разрыв плюса питания.

Можно использовать и более низковольтные блоки питания с напряжением 8-10 Вольт, так, как наша схема все равно повышает начальное питание до нескольких десятков вольт.

Сколько должен длиться процесс десульфатации — автор данной схемы говорит, что в течении 2-х недель регулярной зарядки полностью можно восстановить старый аккумулятор.

Всем привет, вы давно просите написать статью про устройство для восстановления автомобильных, свинцово-кислотных аккумуляторов. Наверное любой автолюбитель сталкивался с явлением, когда аккумулятор полежав некоторое время без дела, перестает отдавать номинальную ёмкость.

Крутит стартёр полсекунды затем задыхается, но напряжение на нём нормальное — 12 вольт, в этом случае в народе часто говорят «аккумулятор не держит ток», с этим может столкнулся каждый.

Но почему это происходит?

Автомобильный аккумулятор состоит из свинцовых пластин находящихся в растворе электролита, в данном случае электролитом является серная кислота. Процесс заряда и разряда аккумулятора не что иное, как окислительно-восстановительный процесс. Протекает химическая реакция в ходе которой, свинцовая пластина вступает в реакцию с оксидами на соседней пластине.

В ходе данной реакции образуются сульфаты, которыми со временем обрастают пластины, сульфаты препятствуют протеканию тока, так как являются плохим проводником и со временем аккумулятор теряет ёмкость и не способен отдавать большой ток для работы стартёра.

Если ваш аккумулятор заряжается и разряжается быстрее чем раньше, не имея при этом механических повреждений, скорее всего сульфатация убила его, но отчаиваться не стоит, читаем статью до конца…

Предлагаемое устройство, отныне — «десульфатор» создаёт короткие импульсы высокой амплитуды и чистоты, импульс длится определённое время, затем простой, затем снова импульс.

Такие ударные процессы могут разрушить сульфатную плёнку и в теории это возможно, на практике не все аккумуляторы удаётся восстановить, из-за конструктивных особенностей последних. Но судя по статистике, около 80-85 % старых аккумуляторов подлежат восстановлению. Естественно если причиной неработоспособности является сульфатация, а не обрыв свинцовых пластин или иное механическое повреждение.

Вот такое получится устройство…

Как пользоваться устройством? Данный вариант является зарядно-десульфатирующим устройством, обычный десульфатор питается от аккумулятора, который он десульфатирует и постепенно разряжает его, в этом же случае устройство заряжает аккумулятор короткими всплесками высокого напряжения высокой частоты.

Схему можно использовать и для зарядки низковольтных, свинцовых аккумуляторов с номинальным напряжением в 4-6 вольт, такие ставят в китайские фонарики, в детские электрокары и так далее…

Схема изначально создана для зарядки аккумуляторов малой ёмкости, но её успешно используют и для десульфатации автомобильных аккумуляторов.

Перед тем, как начать процесс заряда с десульфатацией, нужно слегка подзарядить автомобильный аккумулятор. Для начала нужно найти любой источник питания или зарядное устройство с напряжением от 8 до 12 вольт и подключить его на вход десульфатора. Но не напрямую, а через лампу накаливания 12 вольт с мощностью в 21 ватт, чтобы не превысить ток заряда.

К выходу прибора подключается аккумулятор, который нужно восстановить, ну и в принципе всё.

Так, как прибор работает в звуковом диапазоне, вы скорее всего услышите слабый свист, силовые компоненты схемы слегка должны нагреваться.

Осциллографом можно убедиться, что аккумулятор заряжается импульсами тока высокой частоты.

Схема устройства довольно простая…

Простыми словами поясню как работает схема.

Напряжение зарядного устройства через предохранитель и диод поступает на схему десульфатора, для маломощной части схемы, питание подаётся через токоограничивающий резистор R1, затем сглаживается небольшим электролитическим конденсатором.

На микросхеме NE555 собран генератор прямоугольных импульсов, частота этих импульсов около 1 килогерц, коэффициент заполнения 90%, то есть сигнал высокого уровня длится большУю часть времени, именно этот импульс нам нужен для того, чтобы открыть полевой транзистор. Но проблема заключается в том, что при подаче такого импульса на полевой транзистор он большую часть времени будет находиться в открытом состоянии и лишь 10% в закрытом, это приведёт к тому, что транзистор будет прокачивать слишком большой ток и как следствие мы получим сильный нагрев всех силовых элементов и большое потребление тока всей схемы в целом.

Это неэффективно и может навредить аккумулятору. Один из вариантов — это снижение длительности сигнала высокого уровня, тогда транзистор будет открыт на короткое время и всё станет на свои места. Но к сожалению в таком включении конструктивные особенности таймера NE555 не позволяют сделать этого, так как же быть?

Микросхема CD4049 представляет из себя логику, которая содержит в своём составе 6 логических инверторов «не», каждый инвертор имеет один вход и один выход, их задача «отрицание». Если на вход поступает высокий уровень, на выходе получаем обратное, иначе говоря инвертированный или перевёрнутый сигнал.

Полевой транзистор 10 % времени у нас открыт, 90% закрыт, открываясь он замыкает дроссель на массу питания, в дросселе накапливается некоторая назовём это энергией, а когда транзистор закрыт цепь разрывается и за счёт явления самоиндукции, которая свойственна индуктивным нагрузкам, дроссель отдаёт накопленную энергию.

Это кратковременный всплеск напряжения с высокой амплитудой, притом напряжение самоиндукции в разы выше напряжения питания, этот всплеск напряжения выпрямляется и подается на аккумулятор.

Процесс происходит больше тысячи раз в секунду, то есть на аккумулятор подаются кратковременные импульсы высокого напряжения с высокой частотой, именно это и разрушает сульфатную плёнку.

Я подключил на вход схемы накопительный конденсатор и стало ясно, что амплитудное значение выходного напряжения при питания от источника 12 вольт доходит до 70-75 вольт и зависит исключительно от индуктивности накопительного дросселя.

В схеме задействован предохранитель и ещё один выпрямительный диод.

Предохранитель защищает десульфатор при случайных коротких замыканиях на выходе, а диод выполняет несколько функций: во-первых защищает схему, если вы случайно её подключите к зарядному устройству неправильно… и во-вторых защищает зарядное устройство от всевозможных импульсных помех и всплесков напряжения, которые образуются на плате десульфатора.

Я думаю все поняли как это работает.

О компонентах…

Ну с таймером и логикой думаю всё понятно, в моём случае они установлены на панельке для безпаечного монтажа, но вам советую после проверки схемы запаять их напрямую.

Полевой транзистор IRF3205 или любые другие n-канальные с напряжением от 60 до 200 вольт и с током от 30 ампер.

Транзистор советую установить на небольшой радиатор.

Дроссель имеет индуктивность около 200 микрогенри, намотан на кольце из порошкового железа, такие кольца можно найти в компьютерных БП, размеры кольца внешний диаметр-20.5мм, внутренний 12мм и ширина кольца 6.6мм.

Обмотка намотана проводом 1мм, количество витков 60, в моём случае прОвода чуть-чуть не хватило и индуктивность получилась слегка меньше, но работает устройство хорошо. Размеры кольца особо не критичны, главное соблюдать индуктивность и мотать обмотку проводом 1 -1.2 миллиметра.

Конденсатор С1 на 100- 220 микрофарад, очень желательно взять с низким внутренним сопротивлением, так как схема генератора фактически питается от данного конденсатора, а значит он постоянно будет накапливать и отдавать энергию, даже слегка греется во время работы.

Оба диода нужно взять с током в 5-10 ампер, можно обычные, но желательно взять импульсные диоды.

Вот печатная плата, скачать её можно в конце статье.

На самом зарядном, нужно выставить ток не более 2 ампер, иначе сгорит предохранитель на плате десульфатора. Кто-то скажет 2 ампера зарядного тока это мало?

-Да согласен, но не забываем, что у нас в большей степени не зарядка, а десульфатация.

В холостую прибор потребляет от источника питания ток всего в 100 миллиампер, его можно подключить к любому зарядному устройству с напряжением 12-15 вольт, ограничить ток на уровне 2 ампер и всё.

Ограничение можно сделать мощным резистором или лампочкой накаливания соответствующей мощности, подключённой в разрыв плюса питания.

Можно использовать и более низковольтные блоки питания с напряжением 8-10 вольт, так как наша схема всё равно повышает начальное питание до нескольких десятков вольт.

Сколько должен длиться процесс десульфатации?

Автор данной схемы говорит, что в течение двух недель регулярной зарядки полностью можно восстановить старый аккумулятор и конечно же без проверки я бы не стал писать эту статью.

В наличии у меня несколько 6 вольтовых аккумуляторов на 10 амперчасов, которые не были в эксплуатации несколько лет, в течение пяти дней я регулярно заряжал один из этих аккумуляторов десульфатором, затем разряжал.

В самом начале подопытный аккумулятор отдавал ёмкость всего 700-800 миллиамперчасов, не помогла и заливка дистилированной воды, но десульфатор помог..

Спустя 5 дней аккумулятор отдаёт аж 4 ампера из 10, это я думаю очень хороший показатель.

Архив к статье; плата в формате .lay скачать.

morflot.su

Как сделать десульфатирующее зарядное устройство своими руками?

Традиционный аккумулятор состоит из мощных решетчатых пластин, которые могут быть изготовлены из диоксида свинца, иногда покрытого толстым слоем кальция. Между ними находится универсальный водный раствор серной кислоты. Такой состав обладает наибольшей эффективностью. Кислота и свинец вступают в реакцию, создавая при этом ценное электричество. Но иногда и такие агрегаты выходят из строя в самый неподходящий момент. Именно поэтому многие умельцы предпочитают изготавливать десульфатирующее зарядное устройство своими руками.

Описание

Принцип работы стандартного зарядного устройства основан на энергии химического взаимодействия кислоты и свинца. Специальная решетка выступает в качестве электрода. Концентрированная серная кислота представлена в роли электролита, который в первые секунды образует соли с кальцием либо свинцом. Рабочая поверхность решетки обволакивается тонкой пленкой. Десульфатирующее зарядное устройство отличается тем, что с пластин аккумулятора удаляют все соли серной кислоты. Мастеру нужно помнить, что полностью удалить все образовавшиеся соединения просто не удастся. При правильном уходе зарядное устройство может прослужить еще несколько лет. Сами электроды становятся рыхлыми и плотно покрываются кристаллами солей, которые при десульфатации не разбиваются.

Химические процессы

В свинцово-кислотном аккумуляторе разрядно-зарядный цикл включает в себя два противоположных электрохимических процесса. Во время этого чистый свинец пластины вступает в реакцию с серной кислотой, которая входит в состав электролита, превращаясь в четырехвалентный диоксид. Этот элемент отличается прочным химическим соединением. Именно он покрывает защитной пленкой свинцовую пластину и вступает в реакцию с серной кислотой. Во время планового заряда батареи происходит абсолютно противоположный десульфатации процесс. Только небольшая часть сульфата свинца сохраняется в неизмененном виде и постепенно оседает на пластинах аккумулятора в виде белого налета.

Особенности

Изготовленное своими руками десульфатирующее зарядное устройство отличается тем, что мастер направляет все силы на очищение пластин аккумулятора от сульфата свинца. На финальном этапе можно существенно увеличить емкость батареи. Реабилитация проводимости пластин позволяет добиться уверенного и качественного запуска автомобиля, независимо от температуры окружающей среды. Срок эксплуатации батареи существенно возрастает. Правильно выполнить разрушение пленки из сернокислого свинца может каждый мужчина в домашних условиях. Более простой вариант сборки устройства – приобретение китайского комплекта с инструкцией и всеми необходимыми деталями. Схема довольно простая и быстро собирается. Этот вариант особенно актуален среди новичков.

Распространенный вариант восстановления АКБ

Специалисты разработали много интересных способов, благодаря которым можно изготовить десульфатирующее зарядное устройство своими руками. Чаще всего эксперты применяют электрический ток или проверенные временем химические реагенты. Чтобы быстро и качественно очистить пластины от серной пленки, лучше всего использовать напряжение. Для таких манипуляций необходимо заранее приобрести или самостоятельно изготовить агрегат, при помощи которого можно регулировать силу тока. Для химического варианта вовсе не обязательно применять какие-либо изделия. Но сама технология включает в себя множество этапов.

Причины старения зарядного устройства

Этот процесс принято называть сульфатацией. Старение аккумулятора происходит по естественным причинам, из-за чего полностью устранить этот эффект не удастся. Даже старые отложения сульфата свинца полностью перекрывают доступ залитого электролита к пластинам. Из-за этого емкость АКБ резко снижается. Со временем пусковой ток может полностью исчезнуть. Зарядить аккумулятор традиционным путем будет невозможно. Именно в такой ситуации мастера пытаются изготовить десульфатирующее зарядное устройство своими руками. Спровоцировать преждевременное старение агрегата может несколько факторов:

  1. Длительное простаивание автомобиля без эксплуатации.
  2. Нерегулярные зарядки АКБ от сети. Из-за этого снижается процесс естественной десульфатации.
  3. Долгое хранение батареи в состоянии полной разрядки.
  4. Жесткие эксплуатационные условия. Температура воздуха окружающей среды слишком высокая либо, наоборот, низкая.

Бюджетный вариант

Изготовить по схеме десульфатирующее зарядное устройство своими руками довольно просто. Мастеру нужно прибегнуть к методу чередования коротких слабых зарядов с аналогичными разрядами. Для успешной реализации этих циклов эксперты разработали высококачественные агрегаты, которые предназначены для автомобильных аккумуляторов с десульфатацией. Специалисты отмечают несколько ключевых нюансов:

  • Химическая чистка. Необходимо аккуратно открыть заливную крышку, чтобы налить специальный раствор, который разъест соль на свинце.
  • Механическая очистка пластин от сульфата свинца. Для этого не только разбирают аккумулятор, но и вытаскивают все рабочие пластины, чтобы очистить их.

Мастеру нужно помнить, что оба этих варианта крайне травмоопасны, из-за чего нужно придерживаться базовых правил безопасности.

Качественная мультизарядка

Многие мастера предпочитают изготавливать своими руками десульфатирующее зарядное устройство по схеме, так как оно обладает многочисленными преимуществами и высокой надежностью. Качественная мультизарядка позволяет добиться более высоких эксплуатационных характеристик. Для этой процедуры понадобится обычное автомобильное зарядное устройство либо специальная приставка. На первом этапе в батарею не спеша заливают новый электролит, за счет чего можно буквально оживить мертвую АКБ. Основная суть метода в том, чтобы многократно подавать на контакты изделия ток небольшой величины с небольшими промежутками. Весь цикл необходимо разбить на восемь серий зарядов. После каждого этапа напряжение на клеммах немного увеличивается, батарея перестает заряжаться. Потенциал выравнивается во время паузы. Только к концу процедуры электролит приобретет нужную плотность.

Метод специалистов

Изготовление качественного десульфатирующего зарядного устройства ТОН основано на очистке от сернокислого свинца при помощи химически активных веществ. Опытным мастерам известно, что кислотные соединения вступают в реакцию со щелочью, из-за чего для работы нужно заранее подготовить соответствующий реагент. С последовательным расщеплением сернокислого налета поможет справиться обычная пищевая сода. Для проведения этой процедуры необходимо:

  1. Слить с зарядного устройства весь электролит, соблюдая правила безопасности.
  2. Щелочь нужно растворить в дистиллированной воде в соотношении 1:3.
  3. Нагреть смесь до кипения.
  4. Горячий щелочной раствор необходимо залить в банки аккумулятора на 35 минут.
  5. По истечении положенного времени средство сливают.
  6. Аккумулятор нужно промыть три раза чистой горячей водой.
  7. Остается только залить качественный электролит.

Если придерживаться всех правил во время изготовления простого десульфатирующего зарядного устройства, то емкость изделия существенно увеличится. Агрегат еще долгое время можно будет использовать по прямому назначению. Со временем на пластинах снова образуется налет.

Классическая инструкция

Десульфатирующее зарядное устройство ТОН 12V 5A отличается тем, что восстановить работоспособность агрегата можно подручными средствами. Для работы мастеру понадобится только дистиллированная вода, пищевая сода и используемое зарядное устройство. АКБ аккуратно извлекают из машины и устанавливают на ровную поверхность. Все пробки на корпусе нужно открутить. Остатки старого электролита сливают. Эффективный раствор для сульфатации готовят в следующей пропорции: на 100 миллилитров воды — одна столовая ложка соды. Раствор доводят до кипения, после чего заливают в АКБ на 60 минут. На восстановление аккумулятора уходит всего несколько минут. Перед каждой зарядкой пользователь должен обрабатывать зарядное устройство горячим раствором. После этого можно смело использовать импульсное десульфатирующее зарядное устройство.

Самостоятельное изготовление

Схема десульфатирующего зарядного устройства для АКБ 12В позволяет создать своими руками агрегат, который будет осуществлять автономную очистку батареи, без предварительного демонтажа. Для работы понадобится снять минимум одну клемму, которая связана с автомобилем. За счет этого можно обезопасить электронику от вероятных нагрузок. Кроме стандартной очистки электродов от соляного налета с помощью десульфатора можно проводить регулярную профилактику. За счет этого можно существенно продлить эксплуатационный срок изделия. Для работы нужно подготовить:

  1. Реле с нормально замкнутыми контактами. Идеально подойдет модель с советского автомобиля.
  2. Лампочки либо нагрузочные резисторы.
  3. Реле поворотов. Желательно использовать импортные модели с напряжением 12 В. Чтобы повысить рабочее время, нужно заменить в устройстве конденсатор на аналог большей емкости.
  4. Соединительные провода и паяльник.

Все эти детали входят в схему простого десульфатирующего зарядного устройства. Все отрицательные клеммы подключают к выходу такого же заряда устройства. К выходу на батарее подсоединяют поворотное реле. К плюсовому зарядному агрегату подводится выход реле аналогичного заряда. Конструкция нагружается активным резистором либо лампочками. Обязательно нужно контролировать сборку и проверку работоспособности изделия. Для этих целей больше подойдет вольтметр и амперметр.

Минимизация сульфатации

Проблему гораздо легче предотвратить, нежели бороться с нею. Самодельное десульфатирующее зарядное устройство позволяет снизить скорость покрытия пластин сернокислым свинцом. Чтобы сульфатация не была ярко выраженной, нужно следовать нескольким простым рекомендациям:

  1. В жаркое время года на обслуживаемых АКБ необходимо проводить периодическую проверку уровня залитого электролита.
  2. Хранить батарею можно только в заряженном состоянии.
  3. Нельзя допускать глубоких разрядов во время эксплуатации.

Тщательное соблюдение несложных правил позволит существенно продлить эксплуатационный срок свинцовой батареи. В надлежащих условиях изделие может служить более 7 лет, а сами показатели эффективности будут снижаться крайне медленно. Процесс сульфатации – это естественный признак износа АКБ, который происходит из-за разных причин. Для устранения слоя свинцовых солей необходимо провести обратный процесс, чтобы повысить уровень плотности электролита и напряжения на клеммах батареи. Такая операция называется десульфатацией и может производиться самостоятельно с использованием обычного зарядного устройства.

labuda.blog

Отправить ответ

avatar
  Подписаться
Уведомление о
