Компрессор ЗИЛ-130: характеристики, устройство, ремонт

Статья обновлена 13.02.2019

Компрессор представляет собой универсальное средство, имеющее широкое распространение в разных сферах производства, включая автомобильную отрасль. Простые же люди, чтобы не покупать дорогие модели оборудования, решают самостоятельно собрать такой агрегат. В качестве базы применяют компрессор ЗИЛ-130, производимый до 2010 года.

Содержание:

Характеристики воздушного компрессора автомобиля ЗИЛ-130
Устройство компрессора
Система смазки
Ремонт узлов
Как самостоятельно сделать компрессор на базе ЗИЛ-130

Характеристики воздушного компрессора автомобиля ЗИЛ-130

Прежде всего следует изучить характеристики компрессора ЗИЛ-130:

Агрегат имеет 2 цилиндра, диаметр каждого из которых 6 см.
Производительность устройства 210 л при рабочем объеме всего в 214 см³.
Скорость вращения составляет 2 тыс. об/мин.
Параметры внутреннего давления в пневмосистеме равняются 740 кПа.
Мощность потребления не превышает 21,1 кВт.

Устройство компрессора

Такой двухцилиндровый агрегат имеет устройство поршневого типа. Основной особенностью его функционирования является перекачка воздуха, выполняемая за счет движения поршней. Его конструкция состоит из следующих элементов:

Сальник.
Пружины.
Катетер проводного типа, имеющий каналы.
Уплотнитель.

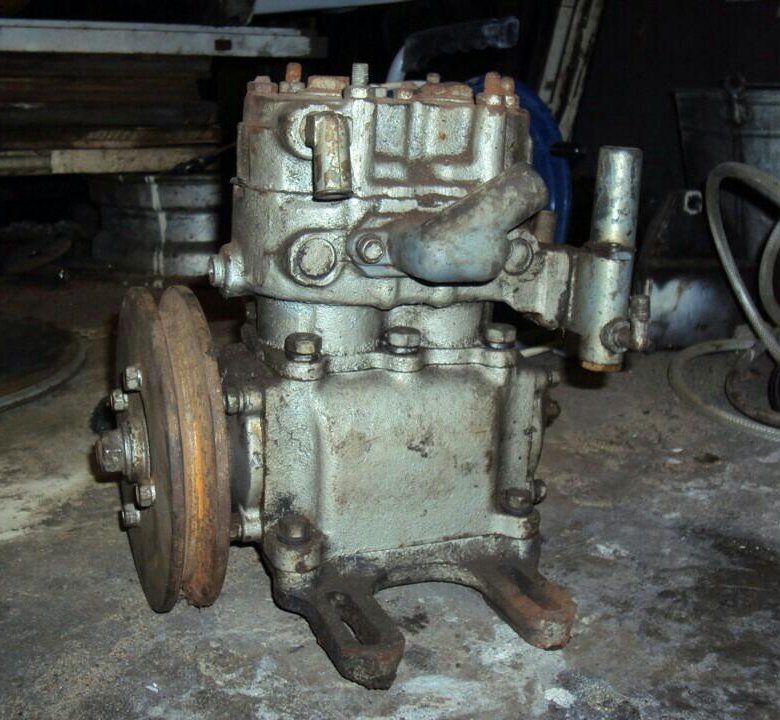

Компрессор поршневого типа

Непосредственно поршни выполняются из алюминия, а также имеют специальные пальцы, закрепляемые посредством стопорных колец. Через впускные клапаны происходит закачка воздуха непосредственно в цилиндры компрессора. Там происходит его сжатие поршнями с последующим поступлением в пневмосистему. Далее он выходит из компрессора через специальные нагнетательные клапаны.

Система смазки

В данном агрегате используется система смазки комбинированного типа. Так, сама смазка находится в специальном узле двигателя. Её последующее охлаждение осуществляется посредством применения охлаждающей жидкости.

Ремонт узлов

Отдельно стоит сказать о том, как осуществляется ремонт подобного агрегата при появлении в нем каких-либо поломок. О поломках может свидетельствовать шум либо стук, возникающий в процессе работы компрессора, или же масло, проникающее в наполняемый воздушный баллон:

Появление трещин либо сколов на самом блоке картера. Для устранения поломки требуется полная замена картера, когда повреждения расположены на стенках. Или заваривают их в ситуации, когда они находятся на фланце крепления, а также имеют незначительные размеры.
С целью проверки на герметичность самого цилиндра, его следует положить в водяную ванну, после чего под высоким давлением наполнить воздухом. Указывать на наличие повреждений будет появление пузырей. Для устранения такой неполадки выполняется растачивание емкости и её последующее хонингование под нужный размер.
Когда пришли в негодность шариковые подшипники, проводится их спрессовывание, а также последующая замена на новые.
В случае, если у шатунной шейки вала наблюдается превышение показателей износа более чем на 0,05 мм, требуется полная замена коленвала.
С целью ремонта верхней головки шатуна требуется проведение запрессования ремонтной втулки, где заранее делается отверстие. Его диаметр должен составить 14,019 мм.

Допустимый ремонтный размер поршня зависит от цифры, которая выбита на дне изделия. Обычно это +04 либо +08.

Специальный ремкомплект должен быть в каждом мастерской, где планируется использование подобного изделия. Это позволит оперативно восстановить работоспособность устройства.

Схема компрессора

Как самостоятельно сделать компрессор на базе ЗИЛ-130

В зависимости от объема задач, которые планируется выполнять на агрегате, определяется количество переделок ЗИЛовского компрессора. Его перестройка требуется в ситуации, когда планируется длительная эксплуатация при повышенных нагрузках. Для этого потребуются следующие материалы:

Ресивер.
Манометр, монтирующийся на ресивер.
Сама силовая установка.
Предохранительный клапан.

Когда компрессор создается своими руками, важно корректно выполнить передачу на него крутящего момента. Именно за это будет отвечать клапан и манометр. В процессе сборки следует учитывать следующие особенности:

Вращающий момент. Если планируется подключение силовой установки к агрегату через шкиф и ремень, потребуется использование более «сильного» двигателя по причине потери подобным образом части мощности. Из-за этого рекомендуется выполнять подключение через редуктор, хотя его цена довольно высокая.

Двигатель. Этот элемент требуется подбирать так, чтобы параметры его мощности соответствовали потребностям компрессора. Так, для обеспечения требуемого давления скорость вращения должна составлять минимум 2 тыс. об/мин. Это позволит работать агрегату в крейсерском режиме без существенных нагрузок. Для непродолжительного использования достаточно вариантов, выдающих мощность в 1 кВт, а с целью более интенсивной нагрузки следует применять более мощные изделия.
Ресивер. Создается из металлической емкости средних размеров. Такую конструкцию комплектуют манометром, а также регулятором давления, который устанавливается на выходе. На входе в резервуар устанавливается узел, оборудованный редуктором.
Система охлаждения. В определенных вариантах компрессоров при работе наблюдается перегрев, из-за чего требуется дополнительное усовершенствование штатной системы охлаждения.

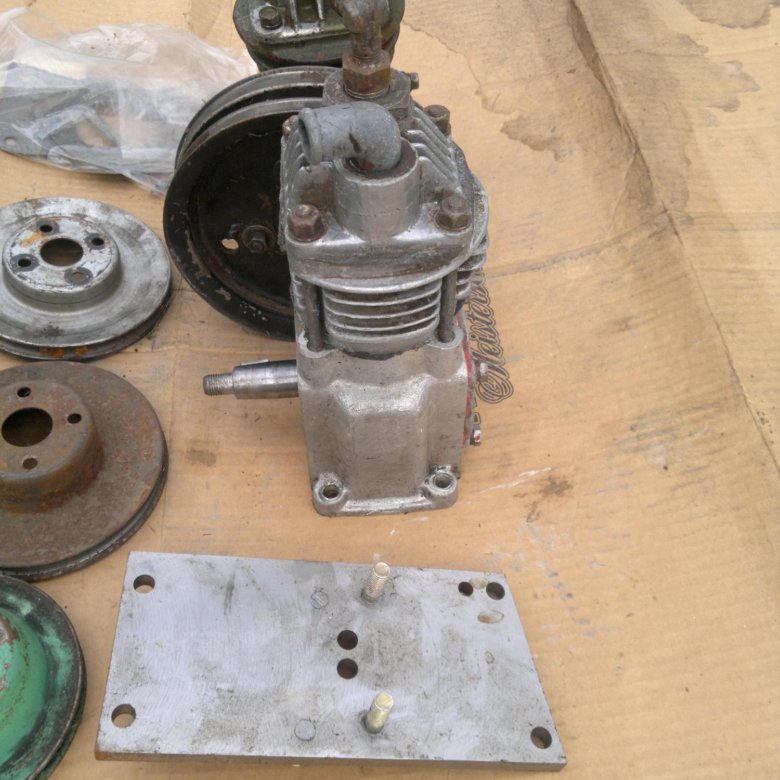

Сам компрессор требуется смонтировать на станину в заранее подготовленное посадочное место. Туда же крепится двигатель, а иные элементы устанавливаются отдельно и подключаются посредством шлангов.

Самостоятельное создание компрессора на базе ЗИЛ-130 позволяет при небольших тратах получить агрегат высокой производительности. Купить нужные элементы можно, используя интернет-каталог (к примеру, Авито), где продаются различные устройства и детали. Каждое из предложений имеет фото и описание состояния и характеристик. При сборе устройства важно учитывать особенности и тонкости создания такой конструкции.

<div id="yandex_rtb_3" class="yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744157-3";} else{var rtbBlockID="R-A-744157-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Читайте еще:

технические характеристики, эксплуатация и ремонт

Компрессор двигателя ЗИЛ-130 Причинами поломки компрессора бывает появление шума и стука, появление масла в конденсате сливаемом в воздушных баллонах. Это признаки изношенных поршневых колец.

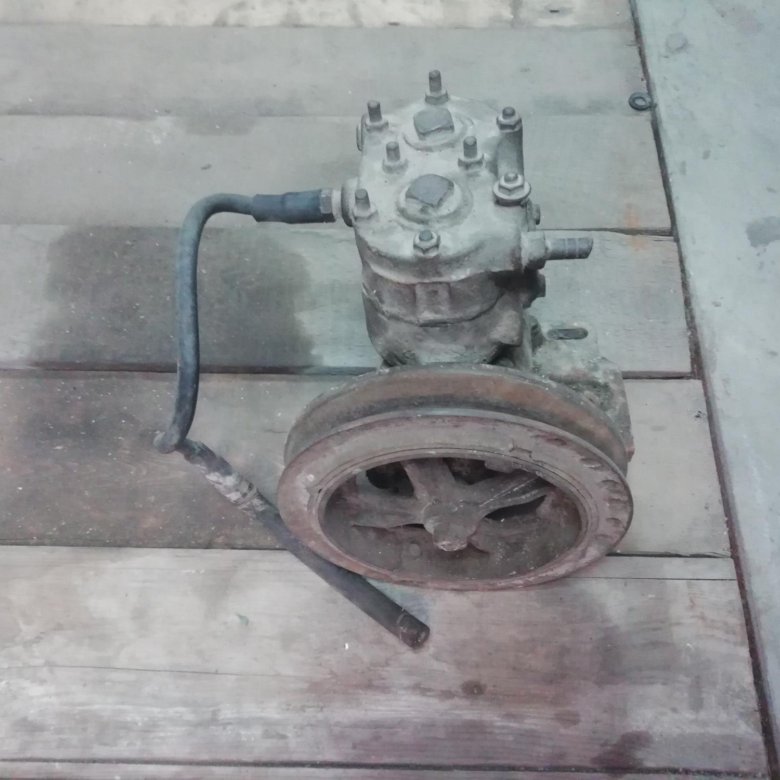

Компрессор ЗИЛ-130

Компрессор ЗИЛ-130: устройство и работа модели

Принцип работы компрессора сроится на перекачке воздуха. Достигается это за счет движения поршней. Стандартная модификация включает в себя проводной картер, у которого имеются каналы. В центральной камере системы есть сальник. Для работы нагнетателя устанавливается пружина. Чтобы от повышенного давления не повредился компрессор, имеется уплотнитель. Еще в устройстве задействован шток. Когда он отводится назад, воздух попадает на клапан.

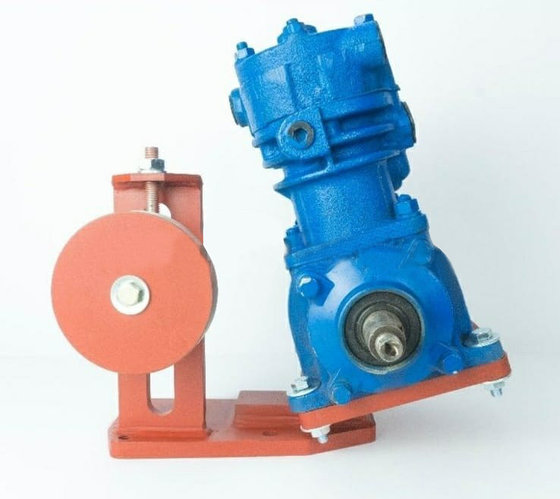

Установка компрессора на двигатель.

Установить шайбы, затем вручную компрессор на двигатель, направив прорези крышки-кронштейна на шпильки головки цилиндров. Навернуть от руки гайки крепления компрессора. Надеть на шкив ремень привода, отрегулировать натяжение ремня и затянуть гайки.

При установке компрессора необходимо обеспечить зазор не менее 5 мм между отводящим шлангом радиатора и воздушным патрубком компрессора. Указанный зазор достигается путем повертывания отводящего шланга радиатора Зазор необходим для предотвращения перетирания шланга патрубком компрессора.

Картер модификации

Картер на воздушный компрессор ЗИЛ-130 устанавливается с коромыслом. Непосредственно в передней части устройства имеется специальный вал. Как правило, он смазывается только у основания. Основная проблема картера кроется в износе стоек. Чтобы исправить эту ситуацию, можно отсоединить пробку. Далее потребуется осмотреть ведущий вал. Для замены картера снимается полностью крышка. При возникновении проблем с валом отсоединяется только передняя часть коромысла.

Нагнетательный механизм

Нагнетательный механизм в устройстве выполнен очень компактных размеров. По заверениям специалистов, устройство может выдерживать большое давление. Таким образом, на компрессор ЗИЛ-130 цена вполне оправдана. Седло в устройстве имеет два выхода. С коромыслом указанная деталь не соприкасается.

С картером нагнетательный механизм соединяется через трубку. Вал у модели используется небольшого диаметра. У его основания имеется два кольца и смазка компрессора ЗИЛ-130. В конце вала устанавливается короткая пробка. Выпускной клапан у нагнетателя применяется с защитной втулкой. При возникновении проблем с подачей воздуха в первую очередь проверяется выход нагнетателя. Далее откручивается крышка и полностью прочищается клапан. Следующим шагом специалисты рекомендуют проверить пружину, поскольку на нее оказывается большое давление.

Испытание компрессора

При испытании компрессора на стенде частота вращения вала компрессора должна быть 1800…2000 мин. К компрессору должно быть подведено масло И20А, ГОСТ 20799-75

под давлением 0,25…0‚30 МПа (2,5…3,О кгс/см2), температура масла 35…50 °С.

Компрессор рекомендуется обкатать на холостых оборотах в течение пяти минут. В процессе обкатки следует убедиться в отсутствии течи масла, перегрева подшипников и в отсутствии стука поршней, пальцев и выпускных клапанов.

При 800…2000 мин коленчатого вала компрессора и сообщении баллона 3 с окружающей средой через калиброванное отверстие диаметром 1,6 мм и длиной 3 мм давление в емкости через 50 должно достигнуть величины не менее` 0,6 МПа (6 кгс/см2).

Испытание компрессора на масло пропускную способность, производится при 800…2000 мин и давлении масла 0,25…0‚30 Мпа (2,5…3,0 кгс/ом2). При этом количество масла, вытекающего через сливное отверстие крышки картера компрессора (при открытом калибровочном отверстии), должно быть не более 220 г в течение минуты.

Проверка работы разгрузочной системы производится подачей сжатого воздуха под давлением не более 0,5 МПа (5кгс/см2) в канал разгрузочной камеры, при этом плунжеры 4 (см. рис.8 -11)должны подняться и полностью открыть впускные клапаны 8.

Схема стенда испытания

При снятии давления плунжеры под действием возвратной пружины должны четко возвращаться в исходное положение. Эту операцию проделать не менее трех раз.

Проверить выпускные клапаны на герметичность, подсоединив головку компрессора к баллону 3 (рис.8-13) емкостью 1 л, как указано на схеме, при давлении 0,60…0‚65 МПа (6,0…6,5 кгс/см2). При этом падение давления в баллоне не должно быть более 0,04 Мпа (0,4 кгс/см2) в течение минуты.

Проверка на герметичность соединений производится мыльным раствором при противодавлении воздуха 0,65 МПа (6.5 кгс/см2).

Перёд установкой на компрессор регулятора давления его надо проверить, испытать и отрегулировать для работы в заданных пределах давления воздуха.

Коленчатый вал устройства

Коленчатый вал в данном случае соединен с картером. Выходной канал применяется небольшого диаметра. Цилиндры на компрессор ЗИЛ-130 устанавливаются по сторонам. Также надо отметить, что с нижней стороны модификации имеются две накладки. Вал фиксируется на зажиме. Дополнительного внимания заслуживает тот факт, что направляющие у данного компрессора устанавливаются с левой стороны. При замыкании вала специалисты рекомендуют осмотреть полностью нагнетатель.

Также проверяется картер, поскольку в нем, как правило, собирается весь мусор от переработанного масла. Для правильной работы системы тестируется давление внутри блока. Также надо сразу зачистить все каналы от картера. Сделать это можно при помощи обычного шомпола. Седло при этом предварительно смазывается. Если вал деформирован, его необходимо сразу заменить. На запчасти ЗИЛ-130 цены вполне разумные. Наконечник детали наваривается вручную.

Плунжерный механизм

Плунжерный механизм у данного компрессора используется с подшипниковым рядом. Специалисты говорят о том, что деталь способна выдерживать большие нагрузки при значительных оборотах. Однако важно учитывать, что впускной клапан нуждается в частой чистке. При этом канал довольно часто засоряется. Для его проверки откручивается картер. Также придется отсоединить крышку. Для настройки плунжера применяется регулировочный винт. При вылете накладки можно установить большой винт. При этом необходимо подобрать соответствующее защитное кольцо. Чтобы решить проблемы со стиранием накладки, применяются специальные средства для герметизации блока. Некоторые специалисты рекомендуют периодически зачищать канальцы.

Еще автомобилистов могут поджидать проблемы с основой плунжера. Она представляет собой обычную пластину, которая зафиксирована на резьбе. При большой тряске соединение довольно быстро нарушается. В результате пластина начинает болтаться. Чтобы исправить сложившуюся ситуацию, рекомендуется в первую очередь отсоединить крышку. После этого важно сразу зачистить выходное отверстие. Винт откручивается очень медленно. При этом нужно следить за положением подшипникового ряда.

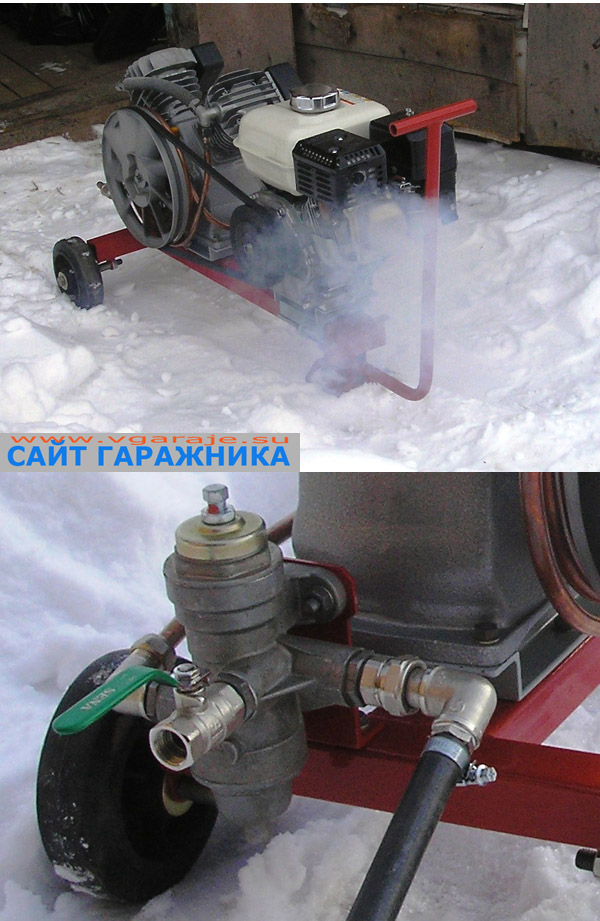

Как сделать компрессор своими руками

Устройство своими руками делают базе зиловского компрессора. Если оно предназначено для выполнения небольших задач, то переделка компрессора будет минимальная. Его доработка проводится в том случае, если устройство планируют использовать долго и с большими нагрузками. Из материалов понадобятся:

двигатель;
ресивер;
манометр;
предохранительный клапан.

При изготовлении самодельного аппарата важно правильно передать на агрегат вращающий момент. За давление отвечают клапан и манометр, которые монтируют на ресивер. Тонкости сборки:

Вращающий момент. Чтобы компрессор сохранил свою мощность и количество оборотов, некоторые мастера делают прямое подключение. Но такое подключение требует наличие мощного двигателя. Поэтому двигатель с агрегатом соединяют посредством ременной передачи. Если соединение сделать через редуктор, то вращающий момент получится достаточным. В основном при изготовлении компрессора используют ременную передачу, так как качественный редуктор стоит дорого.
Двигатель. Двигатель подбирают таким образом, чтобы он соответствовал всем параметрам компрессора. Чтобы в устройстве сформировалось максимальное давление, скорость вращения двигателя должна быть более 2000 об/мин. Это позволит компрессору работать в легком режиме. Если аппарат будет использоваться без нагрузок и непродолжительный период, то подойдет агрегат мощностью 1 кВТ. Для более интенсивной работы применяют изделия большой мощности.
Ресивер. Самодельный компрессор должен быть компактных размеров. Для этого из газового баллона или огнетушителя изготавливают ресивер. Также подойдет любая металлическая емкость. Главное, чтобы готовое устройство имело средние размеры. Конструкция оснащается манометром и регулятором давления. Для этого ее нужно доработать. Возле входа в резервуар монтируют готовый узел с редуктором, который можно приобрести в магазине. После установки клапана обратного давления проводят его настройку.
Система охлаждения и смазка. У некоторых компрессоров во время работы происходит большой перегрев. Чтобы устранить этот недостаток, их дорабатывают системой охлаждения. Для этого в шатунах проделывают отверстия, а нижнюю крышку оборудуют косой трубкой. На выходе из картера монтируют фильтр. Он должен быть прозрачным. Это позволит наблюдать за уровнем масла. Из огнетушителя создают влагоотделитель.

Сальник устройства

Сальник на компрессор ЗИЛ-130 устанавливается с одним уплотнителем. Камера у него используется небольшого размера. В нижней части модификации установлены две направляющие. По сторонам камеры имеются стойки. Также надо отметить, что в верхней части есть одна опора. Картер на компрессор ЗИЛ-130 ставится с правой стороны.

Специалисты говорят о том, что сальник не нуждается в частом обслуживании. Однако стоит учитывать, что у него могут быстро стираться накладки на опоре. Для того чтобы их осмотреть, снимается только передняя стойка. Далее важно отсоединить блок и пластину сальника. Затем мастер сможет достать непосредственно накладки. Если на них видны мелкие трещины, можно попробовать воспользоваться герметиком. Однако специалисты при любой деформации деталей рекомендуют сразу их заменять.

Практичный вариант

Конструкция на базе компрессора от МАЗ, ЗИЛ 130 – 157 зарекомендовала себя как надежное эффективное устройство. Агрегат с этих автомобилей потребует минимальных переделок своими руками. От МТЗ, ГАЗ малопроизводителен, а от КамАЗа нуждается в больших доработках. Ресивер устанавливают исходя из потребностей для пескоструя – газовый баллон на 50 л или готовый от а/м КамАЗ и поменьше от ЗИЛ, в которых уже есть необходимые отверстия.

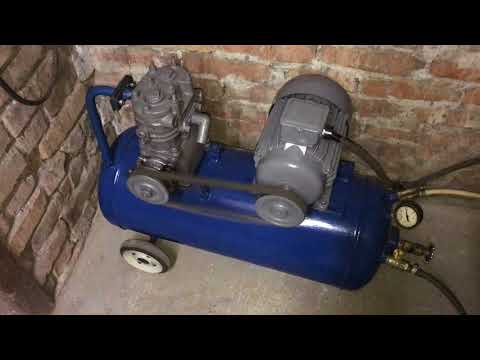

Примерная компоновка устройства, изготовляемого своими руками, и схема пневматического подключения компрессора следующие. Ресивер, в горизонтальном положении, устанавливают на опоры с колесами. На кусок швеллера шириной 200 – 250 мм через паронитовую прокладку устанавливают компрессор без нижней крышки. На противоположном конце швеллера, через профрезерованные пазы, монтируют электродвигатель на лапах. Пазы необходимы для натяга ремня, который подбирают небольшого сечения, чтобы потери мощности на приводе были минимальны. Швеллер крепят к верху ресивера, подсоединяют разводку от компрессора к ресиверу сверху и с торца, устанавливают манометр контроля давления, с торца монтируют перегрузочный клапан и выходной штуцер с вентилем.

Электродвигатель подбирают в зависимости от потребностей. Для сети 220 В минимальная требуемая мощность трехфазного электродвигателя 1,5 кВт, обороты – 1420 об/мин. Необходимое передаточное отношение между валом мотора и шкивом компрессора в этом случае 1 : 3. При больших мощностях соотношение уменьшают — производительность увеличивается. Для питания в 220 В оптимально 2,2 кВт. Используя 380 В (3 фазы), мощность можно уменьшить.

Наружный диаметр шкивов автомобильных агрегатов приблизительно 210 мм. В случае использования двигателя 1,1 кВт с шкивом 80 мм передаточное число 210/80 = 2,6. Электромотор будет работать на предельной мощности при давлении 8 атм. Производительность 260 л/мин (максимальная) получается при 2500 об/мин вала компрессора. Меняя соотношение, можно достичь 3200 об/мин – максимальные обороты агрегата на ЗИЛ 130.

Замена уплотнителя

Чтобы сделать самостоятельно замену уплотнителя, важно внимательно осмотреть сальник. Как правило, на нем собирается много копоти. Также надо отметить, что уплотнители стираются из-за перегрева колодки. Происходит это из-за забитых канальцев. Чтобы исправить данную ситуацию, рекомендуется открутить защитную крышку компрессора. После этого отвинчиваются кольца. Далее останется только выдвинуть коромысло. Новые накладки устанавливаются на хорошо зачищенную поверхность. На новые запчасти ЗИЛ-130 цены вполне адекватные.

Осмотр седла

Седло на компрессор ЗИЛ-130 устанавливается под нагнетательным механизмом. Чтобы внимательно его осмотреть, надо снять передний шатун. После этого отодвигается непосредственно поршень. Следующим шагом поддевается защитная крышка. Ее пластина фиксируется на четырех винтах, которые можно открутить при помощи ключа. Пробка в данном случае свинчивается против часовой стрелки.

Затем останется только добраться до седла, которое фиксируется на насадке. В нижней части устройства должен находиться сальник. При этом пластина проверяется отдельно. Также стоит осмотреть верхнюю часть седла. На ней часто собирается копоть. Прочистить корпус можно при помощи бензина. В данном случае важно не повредить коромысло.

Типы и применимость регуляторов давления

Все регуляторы давления можно условно разделить на три категории по типу используемых в них клапанов:

Регуляторы с тарельчатыми клапанами;
Регуляторы с шариковыми клапанами;
Регуляторы с клапанами обоих типов.

На сегодняшний день применение находят все типы регуляторов, однако наибольшее распространение получили регуляторы, в которых используются комбинация из шариковых и тарельчатых клапанов. Обычно, шариковыми выполняются впускной и выпускной клапаны, а тарельчатыми — разгрузочный и обратный клапаны.

Также все регуляторы можно разделить на две большие группы:

Регуляторы, допускающие установку шумоглушителя;
Регуляторы без шумоглушителя.

Сегодня распространены регуляторы первого типа, причем многие из них поступают в продажу уже с установленным шумоглушителем. Благодаря простоте устройства и доступности шумоглушителя, оборудованные им регуляторы практически не отличаются по цене от простых регуляторов.

Большое преимущество регуляторов давления заключается в их универсальности. Один и тот же регулятор с одинаковым успехом может применяться практически на всех моделях отечественных грузовиков и автобусов — ЗИЛ, КрАЗ, КАМАЗ, МАЗ, «Урал», ЛиАЗ, ПААЗ и т.д. Однако при установке регулятора на конкретный автомобиль нередко приходится производить некоторые регулировки, что не доставляет проблем опытным водителям.

Разборка верхней части регулятора давления

Ключами на 17 ослабляем контргайку, а на 12 выворачиваем регулировочный болт.

Зажмите регулятор в тисках. Ключом на 50 отворачиваем и вынимаем пружину с упорной тарелкой и направляющей в сборе.

Взявшись за поршень изнутри, извлеките его.

Проверьте состояние манжеты. При необходимости замените её, установив раздвоенным концом вниз.

Разобрать обратный клапан можно, вывернув узкогубцами опорную шайбу.

Извлеките пружину с клапаном.

Ключем на 24 откручиваем устройство для подкачки шин и извлекаем его в сборе.

Если воздух выходит из клапана «подкачки», замените два уплотнительных кольца.

Ремонт плунжера

Если ломается плунжер, ремонт компрессора стоит начинать с откручивания переднего картера. Далее отвинчивается защитная крышка. После этого важно снять две пластины, которые зажимаются кольцами. Если они не ослабляются, их можно немного подбить молотком. Следующим шагом осматривается сальник. Как правило, на нем скапливается большое количество грязи.

Если нагнетатель работает нормально, значит, внутри блока все должно быть чистым. При этом клапаны осматриваются отдельно. Чтобы отсоединить плунжер, рекомендуется воспользоваться большим ключом. Самостоятельно это сделать проблематично из-за того, что необходимо постоянно придерживать поршень. В данном случае целесообразнее попросить помощи у товарища.

icark.narod.ru

Пробежавшись по Интернет-форумам, я обнаружил множество вопросов, касающихся самодельного компрессора на базе автомобильных компрессоров. А практических ответов на них не обнаружил. Поэтому хочу предложить практическую конструкцию компрессора на базе «подножных» агрегатов от автомобилей ЗИЛ, МАЗ, КамАЗ и т. д.
Один из экземпляров данной конструкции зарекомендовал себя с лучшей стороны, проработав в течении 15 лет без какого-л. ремонта (за это время два раза долил масло). В зависимости от ёмкости ресивера и мощности двигателя данную конструкцию можно использовать для покраски а/м, работы пневмоинструмента, накачки колёс и просто сдувать пыль со станков. Человеку, у которого руки выросли откуда надо, изготовить подобную конструкцию не вызовет сложностей, поэтому хочу рассказать лишь общие черты построения и зависимости мощностей и объёмов в единицах «больше-меньше».

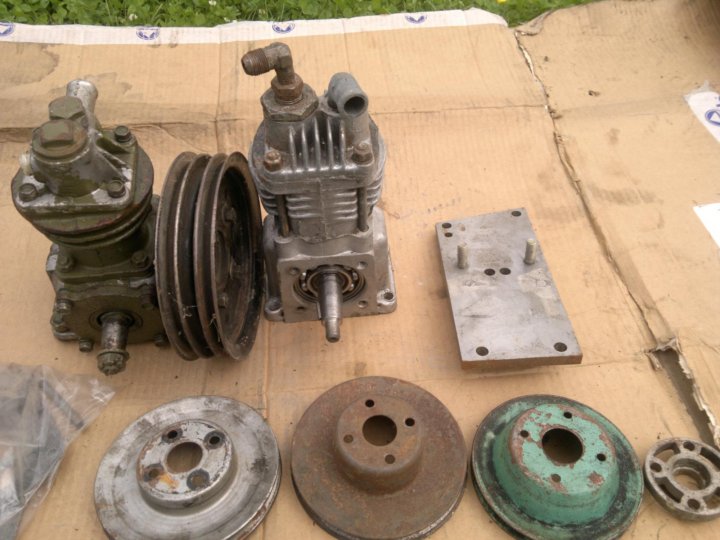

Компрессор от ЗИЛ 130 – 157, МАЗ можно использовать с минимальными переделками.

Компрессор КамАЗ требует большой доработки, а компрессор ГАЗ, МТЗ – малопроизводителен.

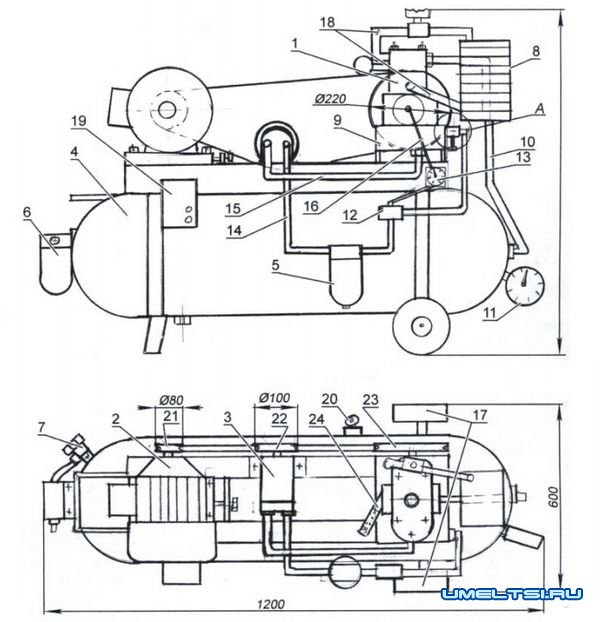

Примерная компоновка и пневматическая схема включения компрессора.

В зависимости от потребностей ресивер можно применить от а/м ЗИЛ, большой – от КамАЗа, в которых уже существуют все необходимые отверстия или использовать пропановый баллон на 50 литров.

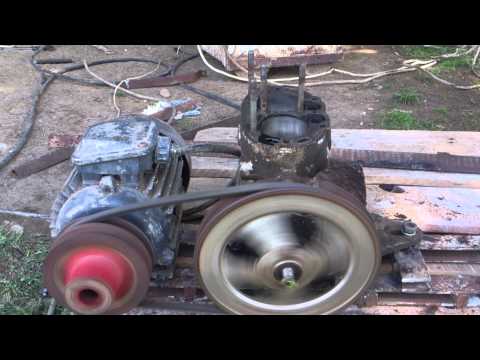

Компрессор без нижней крышки через паронитовую прокладку устанавливается на кусок швеллера шириной 200 – 250 мм, на него же устанавливается и двигатель на лапах в профрезерованные пазы (для натяга подходящего ремня). Ремень большого сечения применять не стоит, он отбирает мощность, особенно у и без того слабенького двигателя если он работает на одной фазе.
В зависимости от потребностей стоит подобрать электродвигатель. Если использовать сеть 220 В, то мин. необходимая мощность трёхфазного двигателя равна 1,5 кВт (1420 об/мин). В этом случае передаточное отношение следует выбрать 1:3. Если двигатель мощней, то передаточное отношение соответственно уменьшается и увеличивается производительность.

В случае подключения на 220 вольт оптимально использовать двигатель 2,2 кВт. В случае использования 3 фаз (380 В.), мощность двигателя можно уменьшить .

В моей конструкции применён шкив а/м МАЗ, наружным диаметром 210 мм. Все другие аналогичные шкивы от авт. компрессоров — примерно такого же диаметра. Передаточное отношение шкивов влияет на производительность компрессора и зависит от мощности двигателя. Мой двигатель 1,1 кВт и передаточное отношение 210:80=2,6. Двигатель работает на пределе мощности при давлении 8 атмосфер. Максимальная производительность 260 л/мин достигается при 2500об/мин коленвала. Можно конечно раскрутить и больше, на автомобиле ЗиЛ 130 при максимальной скорости, обороты компрессора 3200 об/мин.

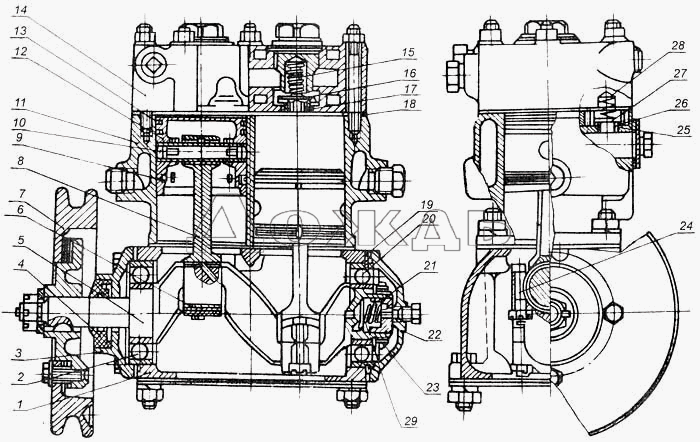

Компрессор пневматического тормозного привода автомобиля ЗИЛ-130.

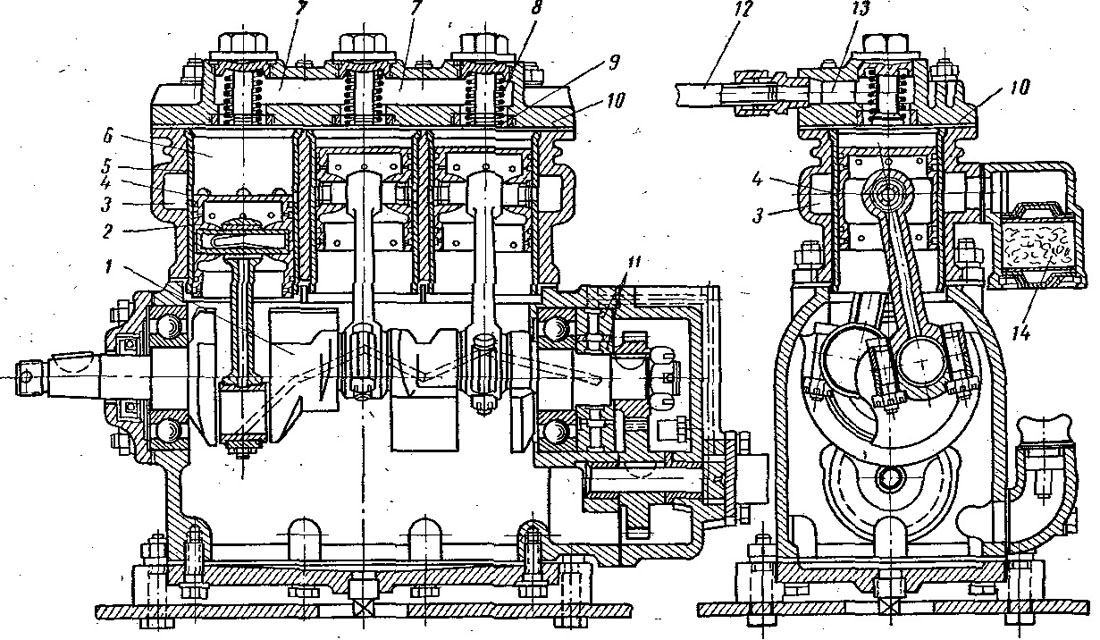

Двухцилиндровый компрессор автомобиля ЗИЛ-130 .
Основные детали компрессора следующие: блок цилиндров, головка блока, картер, передняя и задняя крышки. Коленчатый вал компрессора, вращающийся в шарикоподшипниках , шатунами и поршневыми пальцами соединен с поршнями.

На переднем конце коленчатого вала имеется сальник, а на шпонке установлен шкив, кооторый закреплен гайкой. На заднем конце коленчатого вала есть уплотнитель 7, закрытый крышкой . В стенке блока цилиндров сделано отверстие для воздуха, поступающего внутрь цилинндров через впускные пластинчатые клапаны . В головку блока над каждым цилиндром ввернута пробка, в которую помещена пружина нагнетательного клапана , установленного в седле. Нижние головки шатунов разъемные и имеют регулировочные прокладки. Пневматический компрессор поршневой, двухцилиндровый (базовая модель 130-3509). Технические характеристики компрессора:

Номинальный диаметр цилиндра, мм — 60
Ход поршня, мм — 38
Номинальный рабочий объем, см3 — 214
Частота вращения вала, мин-1:
Номинальное — 2000
Производительность, л/мин — номинальная — 210
Потребляемая мощность, кВт — 2,1

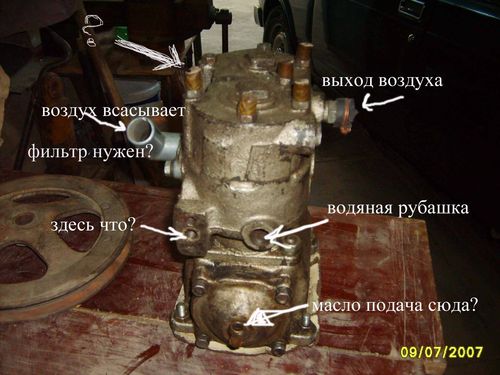

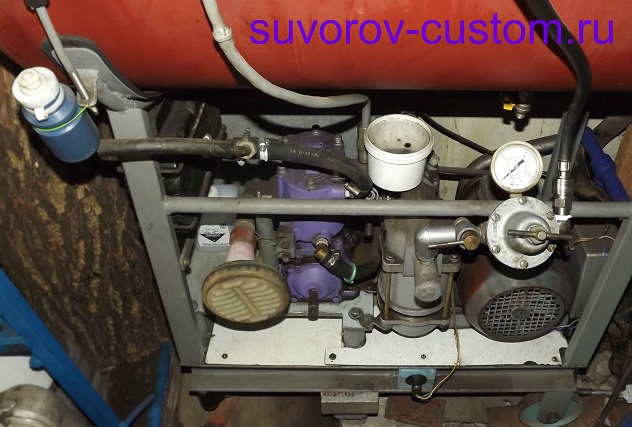

1. вход — выход охлаждающей жидкости. 2. сапун — резервуар системы смазки. 3. коленвал. 4 швеллер основание. 5 сливная пробка.

Начнём с доработки самого компрессора.
Сбоку компрессора на уровне 10 мм ниже центра коленвала следует просверлить отверстие и нарезать резьбу под пробку для заливки масла (применял М8Б) в удобном месте, с любой стороны и под пробку в швеллере, служащем поддоном для слива масла. В крышку заднего подшипника следует ввернуть штуцер с трубкой или маслостойким шлангом, который соединяется с ёмкостью, расположенной на уровне головки блока цилиндров. Я использовал бачок для тормозной жидкости цилиндра сцепления ВАЗ. Он выполняет кроме функций смазки ещё и функцию сапуна, т. к. некоторая часть воздуха просачивается в картер компрессора, и если не поставить сапун – масло из него выгонит. Во время работы излишек масла выдавливается в ёмкость и скапливается в расширительном бачке, заметны пузырьки выходящего воздуха. Для установки сапуна следует выкинуть приёмный клапан масляной магистрали.

1. коленвал. 2. картер. 3. прокладка. 4. крепежные болты. 5. подшипник. 6. пружина. 7. клапан.
Из конструкции клапана видно, что при давлении в магистрали двигателя 2 — 4 кг/см2, давление в канале коленвала мизерно, поскольку площадь прилегания клапана 3,5 см2, а усилие прижимной пружины незначительно и основная масса масла вытекает в зазор между крышкой и стаканчиком клапана. А та доля масла которая попала в канал коленвала выдавливается в сопряженсилыие коленвал — вкладыш за счет центробежной силы создаваемой вращением коленвала. То же самое происходит если изменить конструкцию шатуна. Просверленые и раззенкованые отверстия захватывают масло из картера, а центробежная сила выдавливают его в сопряжение вкладыш-коленвал.

Для изменения системы смазки следует просверлить по два раззенкованных отверстия в указанном месте каждого шатуна в сборе с вкладышами, и по одному в крышках шатунов, для чего следует разобрать компрессор, сняв головку и отвернув шатуны.
Данных отверстий вполне достаточно для смазки вкладышей разбрызгиванием. Во время работы компрессора образуется масляный туман, которого вполне достаточно для смазки цилиндров. Аналогичная конструкция смазки применялась на тракторе Фордзон, Сталинец и др., и на моей конструкции отлично зарекомендовала себя. Никаких стуков шатунов ещё не слышал.

Разгрузка компрессора ( на шоферском жаргоне — солдатик) остаётся стандартная, ей можно регулировать необходимое давление, после которого компрессор будет отключаться. Трубка разгрузочного устройства должна быть соединена с расходным ресивером. На ресивере следует установить манометр для контроля давления. И уж что совсем хорошо – перегрузочный клапан. Все детали лучше использовать автомобильные. Если компрессор будет использоваться для покраски а/м, то стоит позаботиться об осушителе воздуха, в качестве которого можно использовать спиртушку а/м КамАЗ. Они бывают двух видов, на 250мл и 1000мл
Она должна быть расположена в ветви между компрессором и ресивером. В качестве осушителя можно использовать спирт 96%, ТОСОЛ.

Регулятор давления пневматического тормозного привода автомобиля ЗИЛ-130.

Он предназначен для автоматического поддержания необходимого давления сжатого воздуха в системе. 1 — кожух; 2 — пружина регулятора; 3 — упорный шарик; 4 — регулировочный колпак; 5 — шток клапанов; 6 — штуцер; 7 — сетчатый фильтр; 8 — фильтр; 9 — уплотнительное кольцо; 10- корпус регулятора давления; 11 -пробка фильтра; 12 — пружина клапана; 13 — впускной клапан; 14 — выпускной клапан; 15 — регулировочные прокладки; 16 — контргайка регулировочного колпака; А — впускное отверстие; Б — отверстие, соединяющее внутреннюю полость регулятора с атмосферой; В — отверстие, ведущее к фильтру.
Колпачок 4 служит для установки давления при котором компрессор переходит на холостой ход, прокладки 15 служат для установки давления при котором компрессор снова включается.

Регулятор давления соединяется отверстием В через фильтр 7 с каналом разгрузки 1. При давлении установленном на регуляторе давления колпачком 4, воздух попадает через канал 1 в подплунжерное пространство разгрузочного устройства и сжимая пружину 4 поднимает плунжеры 6. На плунжерах установлены уплотняющие резиновые кольца 7. Поднимаясь, плунжеры через свои штоки приподнимают впускные клапана и прекращают подачу воздуха в рессивер , так как воздух начинает перекачиваться из одного цилиндра в другой. Когда давление воздуха в рессивере снизится ниже уровня установленного регулировочными прокладками 15, доступ воздуха в канал В прекращается и подплунжерное просторанство через канал 1 и через канал Б соединяется с атмосферой.
плунжера 6 под действием пружины 4 возвращаются в исходное положение, впускные клапана отпускаются на седла и компрессор начинает поднимать давление до уровня установленного колпачком 4 регулятора давления.

Перегрузочный клапан на шоферском жаргоне — пердун.
Устанавливается в рессивер и защищает систему от чрезмерного повышения давлния в случае неисправности разгрузочного устройства. Его срабатывание устанавливается на уровне на 1 — 2кг/см больше того на которое установлено срабатывание разгрузочного устройства.

1 штуцер — гнездо клапана. 2.корпус. 3. шарик. 4. пружина. 5 контргайка. регулировочная резьбовая втулка. 7 нажимной шток.

Проставка для установки датчика.

Если возникнет желание чтобы во время холостого хода компрессора отключался двигатель, можно сделать автоматику включения — отключения. Для этого потребуется проставка между регулятором давления и каналом разгрузки, для установки порогового датчика давления. В качестве которого применяется выключатель стопсигнала (ВК12Б) от автомобилей ГАЗ, УАЗ и т.д. Его номер по каталогу -40П-37210010. Кто чувствует уверенность в работе с металлом может просверлить и нарезать отверстие непосредственно в канале 1 разгрузочного устройства. Если удастся найти датчик давления у которого контакты размыкаются при включении давления, то упростится схема управления.

Спиртушка
крупным планом

См. также
Автоматика работы компрессора
и
Включение трехфазного двигателя в однофазную сеть.

Все опасения по поводу перегрева компрессора – БЕЗОСНОВАТЕЛЬНЫ, поскольку рабочая температура компрессора на автомобиле – 90 гр. С, а компрессор без охлаждения, работающий на постоянных оборотах, по опыту, редко нагревается выше 60 гр. С. Но и температура 120*С для него не критична. Не нужно проводить аналогию с ДВС, там происходят совсем другие процессы. В случае напряженной работы компрессора можно сделать испарительную систему охлаждения. Емкость на 4 — 5 литров соединенную шлангами с входом — выходом жидкости охлаждения в головку и установленную выше уровня головки. В таком случае температура не поднимется выше 100*С.

Кроме того:

Для более мягкой работы компрессора, на его шкив желательно установить маховик (и отбаллансировать его).

Успехов всем кому в чем-то поможет эта страница.
