Знак ключа на приборной панели: их функции и о чем предупреждают?

Содержание

их функции и о чем предупреждают?

Что обычно означают желтые индикаторы на приборной панели машины?

Индикация в автомобиле немного похожа на светофоры на дорогах. Желтый сигнал электрического регулировщика означает: внимание, скоро светофор переключится на красный или внимание, приготовьтесь к движению. Также и с желтыми сигналами на приборной панели – они не запрещают движение на автомобиле, но информируют водителя обратить внимание на те или иные системы машины.



Чем современнее автомобиль, тем больше желтых значков элементов управления вы увидите на приборной панели. В идеале все они должны погаснуть после запуска двигателя.



Итак, желтые или оранжевые огни предупреждают о возможности возникновения опасной дорожной ситуации или необходимости обратить внимание на какой-то параметр. Например, на некоторых автомобилях загорается желтая заправочная колонка, сигнализирующая о малом уровне горючки в баке.



Желтые значки как предупреждение о работе автомобильных систем

В эпоху автомобилей, оснащенных системами ESP (электронная система динамической стабилизации автомобиля) и ASR (антипробуксовочная система) в стандартной комплектации, когда мы разгоняемся слишком быстро или превышаем лимит сцепления на скользкой поверхности, на «приборке» загорается оранжевый символьный индикатор.



Смотрите также: Руководство: самые запутанные значки на приборной панели автомобилей



В данном случае индикация не запрещает движение, но предостерегает нас о необходимости снижения скорости или сброса газа для избежания негативных последствий, а также информирует о начале работы системы, поскольку поведение машины при включении дополнительного электронного помощника может изменяться и застать водителя врасплох.



При движении желтый предупреждающий индикатор системы ABS будет более важным, чем красный, предупреждающий о включенном стояночном тормозе



Не все желтые значки «безопасны»

Также важно помнить, что некоторые символы желтого цвета могут нести в себе не только информационный, предупреждающий посыл, но и информировать водителя о возникшей неисправности.



К примеру, пиктограмма контроля ABS. Если она продолжила гореть после тестового отображения всех значков на приборной панели при включении зажигания и последующего запуска двигателя, это может сигнализировать об отказе антиблокировочной системы.

Иногда отказ будет продиктован программным сбоем. Поможет перезапуск двигателя. В случаях более серьезной неисправности придется залезть в систему. Самыми распространенными вариантами ошибок, а значит, и работоспособности антиблокировочной системы можно назвать:



Обрыв контактов датчика;

Выход из строя датчиков или их засорение;

Выход из строя блока ABS.



Иногда система может включить индикацию после замены колодок, ступицы, подшипника или даже просто перестановки проколотого колеса. Обычно проблема кроется в нарушении зазора датчика и венца, обрыва кабелей или поломке датчика.



Смотрите также: Загорелся «ABS»: диагностика неисправности тормозной системы



Здесь необходима диагностика и ремонт. Сам этот недуг не «лечится».



Восклицательный знак в желтом треугольнике предупреждает ... об общей неисправности автомобиля. Иногда вам всего лишь нужно проверить бортовой компьютер, перейдя на вкладку сообщений.

В других случаях требуется отправка машины в автосервис. Фактор неисправности может быть любой, включая перегрев масла в коробке передач.



Информационная функция индикаторов желтого цвета

Желтые световые сигналы могут нести третью функцию – информационную. Например, они могут предупреждать о низком уровне технических жидкостей, связанных с безопасностью или правильной работой автомобиля, включая низкий уровень топлива.



Также значки могут информировать о неисправностях двигателя. Важный элемент диагностики тоже может иметь оранжевый цвет.





Пресловутый «Check engine» тоже желтый, но игнорировать его точно не стоит, ведь данная лампочка говорит об ошибке двигателя, записанной в «мозгах» автомашины.



Значок с бачком желтого цвета поясняет владельцу, что пора залить «охлаждайку» – в системе ее недостаточно.







При этом загоревшемся значке знайте, что скоро закончится омывающая жидкость.





А вот эта абракадабра



информирует о неисправности в системе очистки выхлопных газов. Но не все так плохо, необходима диагностика, возможно, ошибку дает лямбда-зонд или топливо было плохого качества.



Желтый «гаечный ключ» появляется в тот момент, когда подходит время ТО. Просто информационный индикатор, который сбросят после прохождения техобслуживания.



P. S. Значков в разных автомобилях может быть великое множество, все зависит от технологий, примененных в них. Но, наверное, для каждого водителя самым страшным кошмаром может быть только единовременное загорание всех индикаторов, что сигнализирует о выходе из строя сразу множества систем. Такое возможно только после ДТП, но, увы, возможно…



Подробнее обо всех типах значков читайте здесь: Каталог значков на приборной панели автомобиля



Что хочет сказать автомобиль: расшифровка значков на панели приборов - ЗА БАРАНКОЙ

Чувствовать машину — это прекрасно. Водители с большим стажем по звучанию двигателя способны понять, какая у авто неполадка. Но современные автомобили имеют множество датчиков и сенсоров, даже электронное управление двигателем. Расшифровать значение таких горящих значков не всегда удается интуитивно, ведь существует огромное количество вариантов. Это сильно путает, а иногда даже пугает водителей.

Чтобы понимать, когда ездить безопасно, а когда тотчас нужно отправить машину в автосервис, нужно знать, как расшифровываются символы на приборной панели. Редакция «Так Просто!» с радостью расскажет тебе об их значении.

Значки на панели приборов

Стоит отметить, что не каждая лампочка на панели оповещает о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы.

  1. Красные значки
    Такие индикаторы говорят об опасности. Стоит предпринять меры по устранению проблемы. От того, какой значок загорается, зависит, можно ли продолжать движение на автомобиле.


  2. Желтые значки
    Предупреждают о неисправности, необходимости произвести какие-то действия по управлению автомобилем или напоминают о его сервисном обслуживании.

    © DepositPhotos

  3. Зеленые значки
    Информируют о сервисных функциях автомобиля и их активности.

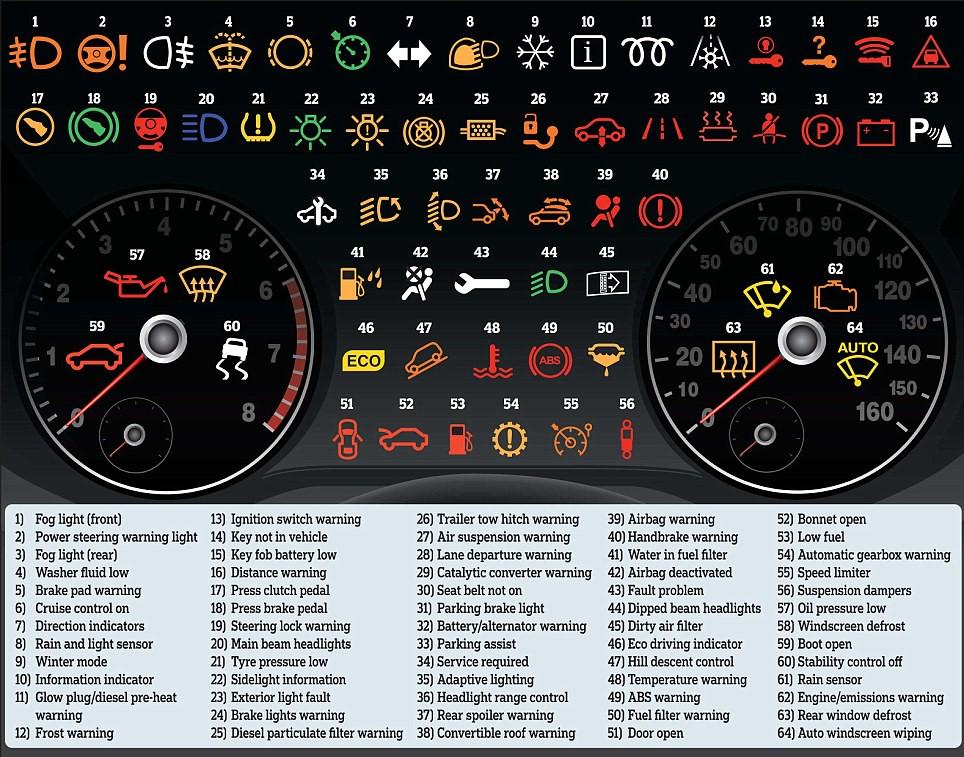

Если загорелся значок на панели приборов, не стоит его игнорировать. Мы расскажем тебе о значении 64 символов. Ты сможешь и свою машину понять, и друзьям помочь в трудную минуту непонимания.

  1. Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора. На автомобилях с гибридным двигателем такой индикатор дополняется надписью MAIN внизу.
  2. Предупреждение о сажевом фильтре.
  3. Включен режим экономии топлива.
  4. Фары дальнего видения включены.
  5. Противотуманные фары включены (передние).


  6. Адаптивные передние фары.
  7. Фары ближнего света.
  8. Противотуманные фары включены (задние).
  9. Значок о выравнивании фар. Говорит о неисправности системы авторегулировки угла наклона света. Нужна диигностика.
  10. Датчик дождя и света.
  11. Не обнаружен электронный ключ.
  12. Ключ не обнаружен.
  13. Батарея ключа нуждается в замене.
  14. Загрязнение воздушного фильтра.
  15. Значок включенных фар.


  16. Не работает стоп-сигнал.
  17. Не работает несколько фар.
  18. Неисправность ручного тормоза.
  19. Неисправность автоматической коробки передач.
  20. Индикатор включения наружного освещения.
  21. Ремень безопасности не пристегнут.
  22. Неисправность.
  23. Подушка безопасности деактивирована.
  24. В случае ДТП воздушные подушки не сработают.


  25. Система помощи при парковке.
  26. Неисправность топливного фильтра.
  27. Низкий уровень жидкости стеклоомывателя.
  28. Символ дверей автомобиля. Может предупреждать о незакрытой двери.
  29. Предупреждение прицепного устройства.
  30. Низкий уровень топлива.
  31. Вода в топливном фильтре.
  32. Неисправность антиблокировочной системы тормозов.
  33. Символ износа тормозных колодок.


  34. Значок включенного круиз-контроля.
  35. Круиз-контроль не работает.
  36. Неисправность усилителя рулевого управления.
  37. Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине неисправности концевика или датчика.
  38. Необходимо разблокировать коробку передач нажатием педали тормоза.
  39. Нажми педаль сцепления.
  40. Индикация работы свечи накаливания.
  41. Смена полосы движения.
  42. Перегрев катализатора.
  43. Повышенная температура в двигателе.


  44. Индикатор информационного сообщения.
  45. Включены поворотные сигналы.
  46. Неисправность крыши в кабриолете.
  47. Открыт капот.
  48. Низкая скорость автомобиля / система помощи спуска с горы.
  49. Опасное сокращение дистанции.
  50. Неисправность заднего спойлера.
  51. Индикатор, предупреждающий об отрицательной температуре на улице.
  52. Мороз на улице.
  53. Амортизаторы подвески неисправны.
  54. Предупреждение пневматической подвески.


  55. Информирует о неисправностях в работе двигателя (зачастую сбой в работе какого-либо датчика) или электронной части трансмиссии.
  56. Блокировка рулевой колонки.
  57. Обогрев заднего стекла.
  58. Датчик дождя.
  59. Неполадка двигателя.
  60. Автоматическое очищение лобового стекла.
  61. Система стабилизации отключена.
  62. Обогрев лобового стекла.
  63. Низкое давление подачи масла.
  64. Багажник открыт.


Не стоит игнорировать сигналы, которые тебе посылает автомобиль. Даже те, которые указывают на какие-то мелкие неполадки, могут напоминать об опасности как для машины, так и для твоей жизни. Не забывай раз в полгода проводить диагностику своего автомобиля для профилактики серьезных неполадок, которые могут дорого обойтись как в денежном, так и моральном плане.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

Обозначение значков на панели приборов

Автор Денис На чтение 14 мин. Просмотров 14 Опубликовано Обновлено

Владельцы автомобилей узнают о возникающих неисправностях с помощью световых значков (индикаторов), расположенных на приборной панели. Не во всех случаях удается понять смысл иконок, потому что не все водители досконально разбираются в автомобилях. Кроме того, значение одного и того же символа может быть различным, что зависит от года выпуска и модели транспортного средства. Если возник вопрос по обозначениям значков на панели приборов автомобиля, то ознакомьтесь с информацией, представленной ниже.

Цветовое значение индикаторов

Не все иконки, расположенные на приборной панели машины указывают на критические ошибки или поломки. Чтобы понять, о чем идет речь, следует обратить внимание на цвет отображающихся индикаторов:

  • Зеленый. Указывает на состояние сервисных функций транспортного средства.
  • Желтый. Говорит о том, что нужно выполнить ряд действий, чтобы продолжить использование транспортного средства или отправить автомобиль на СТО.
  • Синий. Информационные иконки, которые описывают функционал автомобиля.
  • Красный. Указывает на серьезную поломку и требует устранения неполадок. Продолжать движение при красных индикаторах допустимо не всегда.

Информационные иконки

Значки на приборах машин различны для каждой марки и года выпуска. В некоторых иконки могут повторяться, но не все владельцы ТС правильно ориентируются в индикаторах.

data-ad-client="ca-pub-5030062187285134" data-ad-slot="9419911058" data-ad-format="auto" data-full-width-responsive="true">

Основные информационные символы:

Изображение машины с восклицательным знаком — ошибка электропривода. Чтобы сбросить индикатор, нужно переключить клеммы аккумулятора. Для поиска неполадки следует отправить авто на диагностику.

Индикатор «машина с открытой дверью» – считается нормой, когда открыта одна или несколько дверей. Но когда автомобиль закрыт, нужно проверить контакты привода.

Иконка «скользкая дорога» — подсвечивается во время движения, чтобы избежать скольжения за счет снижения мощности двигателя и автоматического торможения. В принятии мер нет необходимости, если рядом с индикатором отсутствует гаечный ключ или перекрестный спин.

Символ «гаечного ключа» — загорается, когда ТС заводится. Это информационный дисплей, который сбрасывается после проведения работ по техническому обслуживанию.

Изображение авто с гаечным ключом — речь идет о поломке движка, неисправности датчика или трансмиссии. Необходима полная диагностика, поэтому машину следует отвезти на СТО.

Символ авто с замком — неполадки со стороны установленной сигнализации. Завести автомобиль не получится. Если индикатор мигает при закрытых дверях, то это означает, что ТС находится под замком.

Не стоит оставлять без внимания информирующие знаки. Если вовремя принять меры, то можно предотвратить серьезную поломку или ДТП.

Предупреждающие знаки

Значки, имеющие предупреждающее значение, указывают на то, что необходимо принять некоторые меры, чтобы функциональность транспортного средства не ухудшилась:

Иконка, на которой изображен руль – нужно принять меры, иначе система может отказать. Желтый значок информирует о неполадках, при красном рулевое управление может ухудшиться.

Датчик с изображением выхлопных газов — указывает на ошибку со стороны системы очистки. Загорается при использовании топлива низкого качества или сбоях со стороны очищающей (фильтрующей) системы.

Иконка «иммобилайзер» — подсвечивается, когда транспортное средство находится в закрытом состоянии. Если значок горит постоянно, то это означает, что функция Immo не активна, метка с электронного ключа не считывается или противоугонная система не работает.

Символ «омывателя» — указывает на то, что в емкости, предназначенной для жидкости, моющей лобовое стекло, недостаточный уровень. Может указывать на закупорку датчика, что происходит преимущественно при использовании некачественной жидкости.

Иконка «антифриз» — говорит о повышении температурных показателей в системе, охлаждающей движок. Желтая подсветка указывает на низкий уровень жидкости. Кнопка часто загорается при засоре балансировочного поплавка.

Значок «ручного тормоза» — подсвечивает при использовании ручника. Если ручной тормоз не был активирована, тогда есть необходимость в замене тормозных колодок. Транспортные средства с электронной системой подвергаются поломкам датчиков или концевых выключателей чаще аналогов.

Датчик с катализатором – сопровождается ухудшением показателей мощности мотора и свидетельствует о том, что электронная система повреждена. Если речь идет о серьезной поломке, то активируется еще одна иконка, указывающая на чрезмерный расход топлива.

Символ ASR. На иконке может быть изображен треугольник с восклицательным знаком или же иметь вид самой надписи. Речь идет о неисправности со стороны антипробуксовочной системы.

Уведомления об ошибках

Если какая-то часть автомобиля вышла из строя, то автовладелец увидит на информационной панели индикаторы, указывающие, где именно произошла неполадка:

Изображение аккумулятора свидетельствует о падении уровня напряжения. Это говорит о том, что батарея не заряжается генератором. Для машин с гибридными движками к этому показателю добавляется надпись MAIN.

Датчик «масло» — уровень масла упал ниже разрешенной отметки.



Изображение «подушка безопасности» — неисправность со стороны системы, которая отвечает за пассивную безопасность.



Датчик «восклицательный знак» — проблема со стороны тормозной системы. Речь идет о различных нарушениях, например, об износе тормозных колодок или о недостаточном количестве тормозной жидкости.



Иконка ABS — неполадки со стороны антиблокировочной системы колес. Движение продолжать можно, но при этом не следует рассчитывать на вспомогательный функционал.

Значок с аббревиатурой ESP – проблема со стороны стабилизирующей системы. Индикатор начинает светиться из-за поломки датчиков активации стоп-сигнала или угла поворота. Это также говорить о поломке системы контроля тормозного давления.

Иконка свечей накала на дизельных авто означает то же самое, что и значок «чек» на бензиновых ТС. Датчик с изображением спирали должен гаснуть после того, как прогреется двигатель, и выключатся свечи накала.

Изображение двигателя желтого цвета или, как его называет водители «инжектор», указывает на поломку мотора и может сообщить о том, что произошел сбой со стороны электронной системы.

Панель приборов «Ауди»

Предупреждающих и световых индикаторов на приборке Audi более 150 вариантов. Наиболее частые:

Центральная контрольная лампа загорается при возникновении нештатной ситуации. Чаще всего сопровождается текстовым пояснением на приборной панели



Pre Sense информирует о готовности к торможению или маневру, чтобы предотвратить столкновение.



Поломка системы торможения требует остановки и проверки уровня тормозной жидкости.



Недостаточная сила стояночного тормоза устраняется путем выбора первой передачи или «Р» положения в качестве защитной меры.



Проблема с температурой или низкий уровень антифриза. Решается путем проверки емкости или длительной стоянки транспортного средства.



Индикатор масла, при появлении которого необходимо заглушить двигатель. Остановка ТС обязательна, даже если уровень масла находился в допустимых пределах.



Особенности индикаторов «БМВ»

В автомобилях марки BMW на панели приборов предусмотрены следующие значки:

Иконка, указывающая температурные показатели антифриза. Высокие показатели (красный), низкие (синий). Мигание указывает на то, что функция охлаждения вышла из строя.



Указывают на недостаточный уровень тормозной жидкости. Также могут свидетельствовать об износе тормозных колодок или о том, что тормозная система вышла из строя.



Указывает на неплотное закрытие или открытие двери или дверей, которые указаны на изображении.



В автомобиле не работает дополнительная функция безопасности, предназначенная для передних пассажиров.



Красная машина с ключом – поломка противоугонной системы, зеленый ключик – активация иммобилайзера.



Панель приборов «КАМАЗ»

На панели приборов «Камаз» предусмотрены следующие контрольные лампы:

Особенности индикации «Киа Рио»

На щитке приборов «Киа Рио» предусмотрен целый ряд значков, каждый из которых имеет свои уникальные обозначения:

Особенности панели «Вольво»

Расшифровка знаков, предусмотренных на панели Volvo:

Некоторые значки и комбинации на панели «Вольво» могут отличаться в зависимости от года выпуска автомобиля. Но каждый водитель должен понимать, что желтый индикатор символизирует проблему, а красный-необходимость принятия срочных мер по устранению возникшей поломки.

Особенности приборной панели «Лада Калина»

На «Ладе Калине» иконки стандартные, за исключением следующих значков, на поиск которых автовладельцы тратят много времени:

Значки на панели «МАЗ»

При езде за рулем «МАЗа» крайне важно отслеживать состояние контрольных ламп и датчиков, которые размещены на панели приборов грузового транспортного средства:

Панель приборов «Мазда»

Обращать внимание нужно на любые индикаторы, которые подсвечиваются на панели. Как правило, во всех моделях ТС они стандартны. Среди значков, которые вызывают трудности у большинства водителей, следует выделить:

Изображение авто с вертикальными полосами с двух сторон. Речь идет о предупреждении сигнальной системы о том, что произошла смена полосы движения LDW.
Горит желтый ботинок (нога в круге). Подсвечивает при включенном зажигании. Указывает на то, что нужно нажать на педаль тормоза, чтобы разблокировать коробку передач.
Буква «Р» внутри круга. Символизирует об индикаторе стояночного тормоза при электроприводе.
HOLD. Сигнал неисправности системы круиз-контроля, которая предусмотрена только в новых моделях автомобилей.

Перед заливкой топлива рекомендуется заглушить двигатель, что исключит вероятность появления ошибок на приборной панели автомобиля «Мазда». При появлении каких-либо непонятных сигналов на панели автомобиля следует обратиться в СТО. В противном случае могут появиться серьезные поломки, которые станут причиной серьезных финансовых расходов.

Особенности приборной панели «Мерседес»

Разработчики на славу потрудились над приборками автомобилей «Мерседес», обеспечив следующие индикаторы:

  • измеритель температурных показателей охлаждающей жидкости;
  • индикатор температурных показателей воздуха снаружи;
  • измерительный прибор для контроля запаса топлива и давления масла.

Также на приборке предусмотрен индикатор LIM системы, счетчика километража. Имеется лампочка контроля активации указателей поворотов и индикатор выбранного диапазона AT.

Индикаторы и визуальные сигнализаторы «Митсубиси»

Среди наиболее значимых иконок «Митсубиси» следует отметить:

Неисправность аирбага. До того как проблема будет устранена дополнительная система безопасности должным образом функционировать не будет.



Индикатор неисправности системы помощи, которая срабатывает при экстренном торможении.



Датчик падения уровня жидкости для тормозной системы. Проблема требует немедленного устранения. Если уровень жидкости находится в допустимых значениях, то возникает необходимость в обращении в сервисный центр.



Индикатор системы безопасности пассажиров. Если пассажир, который сидит спереди не воспользовался ремнем безопасности, то система проинформирует об этом водителя.



Лампа неисправности мотора. Информирует о системе неисправности электрооборудования мотора, электрической системы АКПП или электронного регулирования.



Если индикаторы безопасности включены, то продолжать движение автомобиля недопустимо. Это может привести к тому, что на ходу система выйдет из строя и произойдет дорожно-транспортное происшествие.

Особенности иконок на приборке других автомобилей

Производители транспортных средств стремятся сделать функционал интуитивно понятным и максимально упрощенным. Но в некоторых случаях для пользования системой необходимо ознакомиться с дополнительной информацией.

Следующие автомобили имеют некоторые нюансы со стороны приборных панелей, о которых нужно знать автовладельцам, чтобы не оказаться в непредвиденной ситуации:

Марка автомобиля Значки Описание
«Рено Дастер» Проблемы со стороны подвески.
Активация системы торможения при аварийной ситуации.
Неисправность гидро-электро усилителя рулевого управления.
«Опель Астра» Необходимость проведения техобслуживания.
Указывает на неисправности КПП и о том, что поломка требует срочного ремонта, поэтому не рекомендуется продолжать поездку.
«КИА». Штатные приборки разняться в зависимости от года выпуска машины. Неполадки со стороны системы остановки движения.
Датчик оповещает водителя о том, что не работает антипробуксовочная функция.
«Тойота Королла»



Неисправность противоугонки или сложности при считывании метки с электронного ключа.
Означает, что водителю пора остановиться для отдыха.
Необходимо заменить воздушный фильтр.
Отключена система безопасности столкновения.
Предусмотрена для моделей с дизельным двигателем и указывает на то, что нужно заменить ремень ГРМ.
«Ниссан»



Информирует водителя о наличии препятствия спереди.
Указывает на активацию системы регулирования подъема кузова. Функция предназначена для комфорта пассажиров.
Указывает высоту кузова над дорожным покрытием – говорит о максимально возможных показателях.
Загорается при недостаточном уровне и низком давлении жидкости для трансмиссии. Может появиться при перегреве коробки передач.
Обогрев заднего стекла включен.
«Фольксваген»



Предусмотрена для дизельных модификаций, когда необходима замена ремня ГРМ.
Свидетельствует о дисфункции системы электрического управления впрыска горючего. При этом двигатель работает с перебоями, поэтому требуется срочное проведение ремонтных работ.
Появляется при наличии проблем с электроусилителем руля.
Активирована функция «трогаться с места» при повышенной передаче. Активируется при езде на скользком дорожном покрытии.
«Хендай» Красный круг с водой указывает на недостаточное количество тормозной жидкости.
Индикатор с изображением восклицательного знака в разрезе контура шины говорит о падении давления в шинах на 25% и более.
Система автоматического включения фар исправна.
Неисправность системы старт-стоп.
Активируется, как правило, после заправки топлива при его низком качестве. Указывает на то, что в выхлопных газах повышено количество вредных веществ.
«Шкода Октавиа» Указывает на сбой системы автоматического включения фар
Иконка желтой закрашенной фары говорит о поломке датчика дождя и света.
Снизился уровень антифриза, используемого в системе охлаждения мотора. Необходимо долить охлаждающую жидкость до нужных показателей.
Система стабилизации неисправна.
«Хонда»



Новые модели автомобилей оснащены дополнительным индикатором BAS ASR, который указывает на неисправность системы торможения.
IBA OFF информирует об отключении интеллектуальной помощи.



Свидетельствует о неисправности системы активного подруливания.
Активирован режим, который поддерживает повышенные передачи в начале и во время езды. Данная система увеличивает расход топлива.
Активирован режим движения с прицепом.
Зеленый сигнал указывает на исправную работу системы помощи при парковке, желтый – на то, что произошел сбой.
Критическая неисправность в работе электропривода.
«Пежо» Включение режима экономичного движения.
Говорит о наличии воды в топливном баке или об образовании конденсата.
Предусмотрено только для моделей с гибридным двигателем. Желтая черепаха указывает на снижение мощности двигателя.
Предусмотрена для моделей с гибридным двигателем и указывает на то, что активирован режим движения н электротяге.
Проблема в предохранительных устройствах или проводке

Разработчики «ВАЗ 2114» и «Газель» максимально упростили приборные панели. Благодаря этому, при вождении не возникает никаких вопросов даже у неопытных автовладельцев. Это обусловлено тем, что все обозначения являются стандартными и интуитивно понятными.

На приборке «Нивы» предусмотрены также синие лампы – информирующие. Приборная панель оснащена упрощенными индикаторами, которые нужны для своевременного принятия мер при появлении каких-либо неисправностей.

«Лада Гранта» и «Лада Приора» отличается четким и своевременным информированием, что радует водителей ТС. На панели предусмотрено 19 индикаторов. Ни один из них не вызывает дополнительных вопросов, позволяя четко понять о чем идет речь. Разниться значки могут в зависимости от комплектации и года выпуска машины.

Заключение

Индикаторы на приборке автомобилей не только указывают на наличие поломок, но также являются сигнальными или информационными. Особое внимание следует уделять кодам ошибок: трех или четырехзначным буквенным аббревиатурам. Коды предназначены для того, чтобы автовладелец мог быстро обнаружить проблему и устранить поломку при ее возникновении.

Как правило, все значки загораются на несколько секунд при включении зажигания. Если лампочки продолжают гореть, то необходимо обратить на них внимание. В соответствии с тем, на что указывает датчик, следует полностью осмотреть цепь устройства на наличие нарушений, короткого замыкания или поломки. Если своими силами определить поломку не удалось, то следует показать машину опытным специалистам, которые осмотрят автомобиль, выявят неполадки и устранят их.

Различные значки на щитках приборов. Расшифровка.

Обозначение значков на щитках приборных панелей. Полная расшифровка и описание.

Чтобы увеличить изображение, нажмите на него.

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Значок машины с гаечным ключом
Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Горит значок красной машины с замком
Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Горит значок машины с восклицательным знаком
Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Горит значок открытой двери
Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Горит значок скользкая дорога
Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Горит значок гаечного ключа
Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Горит значок руль
Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Горит значок иммобилайзера
Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Горит значок ручника
Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Горит значок охлаждающей жидкостилампочка охлаждающей жидкости
Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Горит значок омывателя
Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Лампочка Anti-Spin Regulationгорит значок asr
Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Горит значок катализатора
Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Горит значок выхлопные газы
Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

Горит значок аккумулятора
Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Горит значок масла
Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Горит значок srsгорит значок подушки безопасности
Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Горит значок восклицательный знакгорит значок внимание
Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Горит значок абс
Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Горит значок esp
Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Горит значок двигателя
Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Горит значок свечей
Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.




Источник: https://etlib.ru/blog/419-rasshifrovka-znachkov-na-pribornoj-paneli

Когда на панели появляется восклицательный знак 🦈 AvtoShark.com

Утечка ТЖ способна привести к отказу ТС. Когда восклицательный знак на панели приборов в машине означает появление подобной неполадки, придется проверить систему внимательно.

Автор статьи: Ярослав Алчевский

Восклицательный знак на панели машины означает, что автовладельцу пора обратить внимание на автомобиль и задуматься об исправности отдельных узлов и систем. В зависимости от начертания знака можно сделать выводы, где затаилась поломка.

Виды и значения восклицательных знаков на приборной панели авто

Бортовые системы автомобиля подают водителю сигналы о своем состоянии. Восклицательный знак на панели машины означает, что конкретные узлы работают с нарушениями или зафиксирована серьезная неисправность. Индикация отличается по цвету и оформлению. Приходится принимать во внимание и ситуацию, когда дополнительно функционирует АБС, где восклицательный знак на приборной панели машины будет загораться, если поднят ручной тормоз.

Оранжевая лампочка подсказывает, что пора провести диагностику. Когда символ окружен скобками, это напоминание о сбое в TPMS. Если же появляется шестеренка, в которую и помещено восклицание, нужно немедленно остановиться.

Восклицательный знак на панели

У транспортных средств, оснащенных ABS, в норме контрольная индикация загорается, если включено зажигание и работает ручник. Когда происходит запуск силового агрегата, а тормоз освобождается, индикатор гаснет, оповещая, что тестирование прошло успешно.

Когда АБС нет, то мигание контрольной лампочки означает только наличие сбоев.

В кружке

Очерченный кругом восклицательный знак на приборной панели машины оповещает владельца о возникновении неисправностей в ТС. Нужно как можно скорее остановиться, такая поломка способна привести к серьезной аварии, особенно если ехать на высокой скорости.

В скобках

Закрытый в скобки восклицательный знак на панели машины означает, что проблема затаилась либо в тормозах, либо в ABS. Об этом дополнительно сообщает соответствующая надпись. Нужно проверить оба варианта, чтобы найти поломку.

В треугольнике

Находящийся в треугольнике желтого цвета восклицательный знак на панели автомобиля оповещает владельца об ошибках в электронике, отвечающей за стабилизацию. Когда оттенок значка красный, требуется полноценная диагностика. Лампочка указывает на разнообразные неисправности, обычно она сопровождается дополнительными оповещениями на щитке.

Почему загорается индикация

Желтый цвет оповещает о сбоях, красный обозначает нештатную ситуацию. В обоих случаях восклицательный знак на панели машины загорается по следующему принципу:

  1. Автомобильные датчики с помощью сенсоров фиксируют рабочее состояние.
  2. При отклонениях параметров от стандартных импульс отправляется на бортовой компьютер.
  3. ЭБУ получает сигнал и распознает тип неисправности.
  4. Головной блок направляет импульс на панель приборов, где возникает световая индикация.

ЭБУ умеет блокировать функциональность системы и глушить двигатель, если обнаруживаются критические поломки. В такой ситуации водитель не сможет запустить силовой агрегат, пока проблема не будет устранена.

Причины световой индикации

Каждое транспортное средство оснащается системой обратной связи, помогающей водителю оперативно получать информации о появлении неполадок. На панели автомобиля восклицательный знак указывает на наличие поломок или ошибок такого характера:

  • Падение количества тормозной жидкости. Часто значок начинает моргать, показывая, что при движении остатки расходника плещутся и уровень меняется на ходу. Требуется проверить, не возникла ли течь, в каком состоянии колодки. По регламенту замена жидкости нужна каждые два года.
  • Понижение давления в ТС. Возникает из-за неполадок вакуумного усилителя. Нужно провести полноценную диагностику, чтобы определить точную проблему.
  • Повреждения системы оповещения. Когда из строя выходят датчики, на дисплее появляется лампа, которая может гореть или мигать.
  • Неполадки с ручным тормозом. Стояночная ТС может быть выключена не до конца, либо окажется неисправен датчик положения ручника.

Сочетание восклицания со значком ABS подсказывает, что требуется проверить колеса на наличие повреждений.

Мигающий восклицательный знак

Экспресс-диагностика, которой позволяют подвергнуть авто современные встроенные компьютеры, помогает собрать информацию о состоянии транспортного средства. Так можно выявить причину, из-за которой в машине на панели горит восклицательный знак. На табло появится описание неисправности.

Для марки BMW характерны проблемы с индикацией. Загоревшийся значок у БМВ Х1, Е60 или Е90 показывает владельцу, что:

  • повреждена шина;
  • отказала система курсовой устойчивости или АБС;
  • аккумулятор разрядился;
  • перегрелась смазка в картере;
  • упал уровень масла;
  • вышла из строя тормозная магистраль;
  • электрическая часть ручника нуждается в ремонте.

Точная расшифровка возможна только после компьютерной диагностики в сервисе.

Где возникает утечка тормозной жидкости

Утечка ТЖ способна привести к отказу ТС. Когда восклицательный знак на панели приборов в машине означает появление подобной неполадки, придется проверить систему внимательно.

Тормозной цилиндр

Низкий уровень тормозной жидкости, обнаруженные следы утечки указывают на нарушения в тормозном цилиндре, это значит — он поврежден или нуждается в тщательном осмотре. Находясь за рулем, водитель способен почувствовать неравномерное давление жидкости — в этом случае авто будет тянуть в одну сторону.

Виновником протечки часто становятся резиновые прокладки, не выдерживающие отрицательных температур. Если они становятся недостаточно эластичными, пора устанавливать новые.

Обозначение значков на панели приборов автомобиля: индикаторы, сигнальные и контрольные лампы

Каждый автолюбитель должен уметь расшифровать обозначение значков на панели приборов, поскольку те или иные индикаторы могут свидетельствовать о неработоспособности систем и узлов. Соответственно, умение расшифровывать позволит при необходимости своевременно выполнить ремонт или протестировать работу основных агрегатов авто. Подробнее о расшифровках и назначении индикаторов вы можете прочитать в этой статье.

Назначение значков на щитке приборов

На приборной панели могут располагаться множество различных знаков, индикаторов и лампочек, причем многие символы характерны только для определенных моделей автомобилей. Более подробно о том, что могут обозначать все значковые символы на контрольном щитке, вы можете узнать из книжки по эксплуатации к машине. В этой статье мы ознакомим вас с самыми распространенными индикаторами. Все они используются для того, чтобы предупредить водителя о возможных неисправностях, а также активации того или иного оборудования.

Цвет

Все сигнальные лампы можно условно разделить на несколько групп в соответствии с цветами, которыми они горят:

  1. Красные. Обычно это индикаторы, предназначенные для обозначения неисправностей либо для напоминания. Например, о том, что поднят рычаг ручного тормоза.
  2. Значки желтого либо оранжевого цвета используются для предупреждения водителя о том, что некоторые агрегаты или механизмы автомобиля нуждаются в обслуживании. В некоторых случаях их появление обусловлено необходимостью проведения ремонта.
  3. Синие и зеленые лампы. Как правило, их индикация на приборке обусловлена тем, что все оборудование функционирует в нормальном режиме. К примеру, во многих авто синие индикаторы означают включение дальнего освещения.

Основные символы

Индикатор Что означает
Значение этой лампочки заключается в предупреждении водителя о том, что поднят рычаг стояночного тормоза. Он всегда горит, когда рычаг поднят. Если же изображение появилось в ходе езды, это, вероятнее всего, говорит о возможных неисправностях в работе тормозной системы.
В зависимости от модели авто, этот символ может иметь как красный, так и синий оттенок. В первом случае он свидетельствует о слишком высокой температуре силового агрегата, в этом случае водитель должен заглушить мотор и удостовериться в том, что ДВС не кипит. Возможно, из-за поломок в работе системы охлаждения закипел тосол. Синий знак говорит о не прогретом двигателе. В том случае, если изображение моргает, это говорит о неполадках в электроцепи.
Всегда загорается при включении зажигания. Если изображение появилось при запущенном ДВС, это говорит о том, что в системе снизилось давление масла, как правило, это свидетельствует о недостатке жидкости. В зависимости от авто, сообщение о недостатке масла может быть дополнено надписью Oli Min.
Индикаторный символ аккумулятора говорит о том, что напряжение в электросети машины снизилось. Также он может сообщить о разряде АКБ, неработоспособности генераторного узла, а также о наличии других неисправностей в работе бортовой сети.

Лампочки систем безопасности

Значок Что значит
Обычно появление этого символа на приборке сопровождается надписями. Индикатор относится к категории напоминающих, например, о том, что нужно поменять масло в двигателе или что водитель забыл закрыть дверь либо пристегнуть ремень.
Данный значок применяется не на многих автомобилях, его появление, как правило, связано с неполадками в работе механизмов контроля стабильности.
Такое изображение может означать, что в работе системы подушек безопасности произошли неполадки. К примеру, причина может заключаться в плохом контакте датчика или выходе из строя механизма преднатяжителя. Следует отметить, что если лампочка появилась на щитке, то подушка по факту может сработать в любое время. Соответственно, это может отразиться на безопасности автолюбителя.
Этот знак также относится к системе безопасности, только в данном случае речь идет конкретно о боковых подушках.
Лампа в виде ключа может быть выполнена как в красном, так и в зеленом цвете, она появляется при активации иммо. Кроме того, изображение может появиться после активации противоугонной системы. Вместо него также может использоваться обычная красная лампочка.
Этот индикатор обычно сообщает автовладельцу об определении неполадок в работе трансмиссионной системы, и как правило, он исчезает после замены рабочей жидкости в коробке. Но нельзя все списывать на масло проблемы могут быть более серьезными.
Если приборка авто оснащена такой лампочкой, то ее появление связан ос выходом из строя противоугонной установки.
То же самое, что и ключ неполадки в работе коробки передач. Такое изображение более актуально для спортивных машин. Нужно учитывать, что символ может гореть и при повышении температуры масла в коробке.
Неполадки в функционировании системы гидро- либо электроусилителя руля. Автомобиль необходимо проверить, более предпочтительна компьютерная диагностика.
В тормозной системе заканчивается жидкость. Нужно произвести проверку уровня вещества и при необходимости добавить.
Произошли проблемы в работе ABS, также система могла полностью отключиться. Нужна более тщательная диагностика.
Данный индикатор сообщает автовладельцу о том, что пора менять тормозные колодки.
Символ Чек его активация на приборке обусловлена обнаружением блоком управления неполадок в работе мотора или некоторых узлов авто. В двигателе могут произойти неисправности в работе системы зажигания, впрыска. Так или иначе, появление этого изображение ничего хорошего не сулит.
Данное изображение появляется в том случае, если снижается мощность силового агрегата. Причины могут быть разными.
Случились неполадки в функционировании каталитического нейтрализатора. Скорей всего, причина кроется в его перегреве.
Нужно заняться проверкой системы охлаждения, в частности, блок управления зафиксировал пониженный уровень охлаждающей жидкости. Следует выявить причину и при необходимости восполнить объем.
Пора менять масло в моторе. В некоторых авто эта лампочка появляется тогда, когда пора проводить плановое техобслуживание.
Следует произвести замену воздушного фильтра.
Нужно пристегнуть ремешок безопасности.
Произошел перегрев масла в коробке передач, нужно определить причину.
В коробке передач снизился уровень рабочей жидкости.
Блок управления зафиксировал неполадки в работе коробки передач, в частности, речь идет об автоматических КПП.
Произошла блокировка коробки передач, имеются в виду «автоматы».
Неполноценно работает кислородный контроллер, следует произвести его замену или очистку, если есть возможность.
Блок управления зафиксировал проблемы в функционировании системы слежки.
Проблемы в работоспособности механизма ночного видения.

Дисплеи и сообщения

Транспортное средство может быть оборудовано не только одной приборкой со значками, но и дисплеем. На экране, который может быть расположен как в самой приборной панели, так и вне ее, указываются основные сообщения касательно функциональности тех или иных агрегатов. К примеру, если есть необходимость замены моторной жидкости, на дисплее высветится соответствующее сообщение. Оно может быть выведено как на английском, так и на русском языке, если блок управления перепрошит.

Разобраться с дисплеем сможет каждый, здесь ничего сложного нет. На нем просто будут выводиться сообщения предупреждающие либо информирующие о том, что автомобиль работает в нормальном режиме или о том, что какой-то из узлов нуждается в проверке. На дисплее также могут выводиться основные параметры температура в салоне и за бортом, скорость движения, пройденный километраж и т.д (автор видео канал melvladimir).

Лампочки систем контроля и управления

Контрольный индикаторы автомобилей Фольксваген

Для гибридных авто

Индикатор Обозначение
Бортовой компьютер сообщает о неполадках в работе АКБ. По каким-то причинам батарея не подзаряжается, автовладелец должен произвести более детальную проверку аккумулятора.
ЭБУ зафиксировал пониженный заряд. Загореться такой индикатор может в случае пониженного заряда высоковольтной батареи, к АКБ это не относится.
Символ предупреждения о необходимости подзарядки.
Лампочка в виде черепашки говорит о снижении мощности двигателя гибридной машины.
Перестал работать клаксон, нужно искать причину, часто она заключается в перегоревшем предохранителе.
Индикатор необходимости проверки основных узлов авто, аналог Чек Энджин в бензиновых авто. Требуется детальная диагностика.
Информирующая лампочка, сообщает о том, что транспортное средство готово к использованию, все агрегаты и механизмы функционируют в нормальном режиме.
Индикатор заряда высоковольтной АКБ, эксплуатация авто не рекомендуется, нужно подождать, пока устройство не зарядится полностью.
Бортовой компьютер зафиксировал неисправности в работоспособности электропривода авто.

Фотогалерея «Индикаторы дизельных авто»

 1. Свечи накала дизеля, красный цвет значка говорит о необходимости диагностики
 4. Желтый или красный цвет — ЭБУ обнаружил конденсат в топливной системе
 2. Индикатор забитого сажевого фильтра
 3. Символ неполадок в работе системы очистки отработанных газов

Приборы освещения

Символ Обозначение
Значок включения головного освещения, если горит зеленым, то оптика функционирует нормально.
Бортовой компьютер зафиксировал неполадки в работе головного освещения, автовладелец должен заняться диагностикой проблемы, поскольку неработоспособность оптики влияет на безопасность вождения. Причины могут быть разные, начиная от перегорания самой лампы и заканчивая неисправностями в электроцепи и перегоранием предохранителей.
Индикатор активации дальнего освещения. В зависимости от модели автомобиля, значок может быть не только синим, но и желтым или зеленым.
Блок управления сообщает об активации автоматической функции переключения источников света. В более старых авто таких значков на приборке нет.
Появление данного символа обусловлено обнаружением проблем в функционировании устройства регулировки уровня осветительного потока. То есть свет фар отрегулировать не получится. Проблема может заключаться в плохом контакте устройства с электроцепью, выходе из строя самого регулятора. Нужно произвести проверку.
Блок управления сообщает о наличии неполадок в проводке, в частности, речь идет о задней оптике. Фары либо не работают, либо работают неполноценно, причина также может крыться в плохом контакте с электроцепью. Данный индикатор может также сообщать о неработоспособности стопов.
Включены противотуманные фары.
Тоже противотуманки, только теперь речь идет о задних фарах.
Включено габаритное освещение.

Если вы заметили, что индикаторы не просто горят, а стали моргать, или хотя бы один из них, это говорит о неполадках в работе электроцепи. К примеру, причина может быть обусловлена перегоранием источников освещения либо поломкой контроллера или датчика. В любом случае, такие проблемы требуют оперативного вмешательства.

Видео «Как самостоятельно заменить лампочки в приборной панели?»

Если индикаторы перестали работать из-за перегорания, их следует поменять, в ролике ниже представлена подробная и наглядная инструкция по замене на примере автомобиля Лада Калина (автор видео канал KalinaAutoChannel).

Загрузка...

Просмотр секретов клиентов и ключей для подписи

  • статей
  • Быстрый запуск
  • API-интерфейсы Auth0
  • Библиотеки
  • Видео
  • Identity Labs
Поговорите с SalesLoginS Зарегистрироваться

Просмотр секретов 9000 и подписать ключи клиентов2

Начало работы
  • Обзор Auth0
  • Обзор панели управления
  • Создание клиентов
  • Регистрация приложений
  • Регистрация API-интерфейсов
  • Глоссарий
  • Сценарии архитектуры
    • Business to Consumer
      • Брендирование
      • Архитектура
      • Обеспечение аутентификации
      • Автоматизация развертывания
      • Обеспечение качества
      • Управление профилями
      • Авторизация
      • Выход из системы
      • Операции
      • Подготовка к запуску
    • Business to Business
      • Архитектура
      • Provisioning 9 0004
      • Аутентификация
      • Брендинг
      • Автоматизация развертывания
      • Обеспечение качества
      • Управление профилями
      • Авторизация
      • Выход
      • Операции
      • Подготовка к запуску
    • Business to Employees
  • Решение
  • Business для сотрудников
  • 9000
  • Конфигурация
  • Реализация
  • Заключение
  • Серверное приложение + API
    • Обзор решения
    • Конфигурация
    • Реализация
    • Заключение
  • SPA + API
    • Обзор решения
    • Конфигурация
  • Mobile + API
    • Обзор решения
    • Конфигурация
    • Внедрение
    • Заключение
  • Контрольные списки внедрения
  • Ресурсы для внедрения 900 04
  • Login
    • Universal Login
      • New Experience
      • Classic Experience
      • Сброс пароля
      • Многофакторная аутентификация
      • Без пароля
      • Идентификация - первая аутентификация
      • Страницы ошибок
      • Настройка текста
      • по умолчанию
      • URL входа в систему
      • Контроль версий
    • Универсальный vs. Встроенный вход
    • Встроенный вход
      • Блокировка для Интернета
      • Auth0.js
      • Аутентификация между источниками
    • Потоки аутентификации
      • Обычное веб-приложение
      • Одностраничное приложение
      • Нативное приложение
    • Страница приложений с файлами cookie
    • Многофакторная аутентификация
      • Факторы
      • Включить MFA
      • Включить адаптивную MFA
        • Guardian
          • Настроить MFA
          • Сбросить MFA
          • Step-up Authentication
          • Разработчик Устранение неполадок MFA
        • Тихая аутентификация
        • Перенаправление после входа в систему
        • Выход из системы
          • Приложения
          • Auth0
          • Провайдеры идентификации
          • Провайдеры идентификации SAML
          • Провайдеры идентификации
          • Провайдеры перенаправления после выхода из системы
          03 Enterprise Identity Providers
        • Legal Identity Providers
        • Database
          • Auth0 User Store
          • Your User Store
            • Password Policies
            • Strength Password
          • Pass Parameters to Identity Provider
          • 000 Email Authentication
          • 000
          • 000
          • Magic Link
          • SMS
        • Универсальный вход
        • Встроенный вход
          • API без пароля
          • Нативные приложения
          • Веб-приложения
          • SPA
        • Лучшие практики
      3
  • 3
    Авторизация
  • Код авторизации
  • Код авторизации с PKCE
  • Учетные данные клиента
  • Авторизация устройства
  • Управление доступом на основе ролей (RBAC)
  • Политики авторизации
  • Правила для политик авторизации
  • Примеры вариантов использования - RBAC
  • Примеры вариантов использования - Правила
  • Authz Core vs. Authz Extension
  • Как настроить Core RBAC
    • Управление ролями
    • Управление пользователями RBAC
    • Управление разрешениями RBAC
    • Включение RBAC для API
  • Конфигурация
    • Конфигурация клиентов
    • Управление ключами администратора
      • Настройка параметров времени жизни сеанса
      • Включение единого входа для клиентов
      • Настройка параметров кода пользователя устройства
      • Рекомендуемые настройки
      • Динамическая регистрация клиента
    • Конфигурация приложения
      • Включение единого входа для приложений
      • Обновление типов грантов на приложения для Android
      • Ссылки на приложения для Android
      • Apple Universal Links
      • Удаление приложений
      • Проверка типа приложения
      • Ротация секрета клиента
      • Подстановочные знаки для субдоменов
      • Рекомендуемые настройки
    • Конфигурация API
      • Алгоритмы подписи
      • Представляют несколько API с одним API
    • Единый вход
      • Входящий SSO
      • Исходящий SSO
      • Соответствующие конечные точки API
    • Защита от атак
      • Обнаружение ботов
        • Взлом паролей
        • Регулирование подозрительных IP-адресов
        • Настройка параметров
        • Настройка электронной почты
        • Просмотр событий
      • Конфигурация SAML
        • Обзор
        • Настройка Auth0 в качестве поставщика услуг
        • Настройка Auth0 в качестве поставщика удостоверений 9000 и аутентификации 9000 9000 Провайдер
        • Поддерживаемые параметры и привязки SAML
        • Настройка утверждений SAML
        • Деинициализация пользователей
      • Добавление IP-адресов в список разрешений
    • Управление пользователями
      • Профили пользователей
        • Обновление профилей пользователей
        • r База данных
        • Прогрессивное профилирование
        • Структура профиля пользователя
      • Метаданные
        • Управление метаданными пользователя
        • Чтение метаданных
        • Установка свойств метаданных при создании
        • Обновление метаданных с помощью Management API
        • Metadata
        • Лучшие практики И файлы cookie
          • Файлы cookie API аутентификации
        • Запретить доступ к API с помощью правил
        • Использование панели управления
        • Использование API
        • Подтвердить электронную почту
        • Использование электронной почты
        • Связать учетные записи пользователей
            Отменить
          • Связать учетные записи пользователей 9000 Учетные записи пользователей
          • Сценарий SPA на стороне клиента
          • Сценарий обычного веб-приложения на стороне сервера
        • Импорт и экспорт пользователей
          • Схема файлов
          • Автоматический
          • Массовый импорт
          • Массовый экспорт
          • Расширение импорта / экспорта пользователей
          • Примеры
          900 04
        • Поиск пользователей
          • Получение пользователей
          • Получение пользователей по электронной почте
          • Получение пользователей по идентификатору
          • Сортировка результатов поиска
          • Просмотр результатов поиска
          • Синтаксис запроса
          • Передовые методы
      • Управление доступом к панели мониторинга 9000 Администраторы и пользователи центра поддержки
      • Предварительный просмотр функций ролей панели мониторинга (бета)
        • Доступ к панели мониторинга по ролям
        • Добавление пользователей панели мониторинга
        • Изменение пользователей панели мониторинга
        • Удаление пользователей панели мониторинга
      • Управление доступом к панели мониторинга с помощью многофакторной аутентификации
      • Обновление
      • Адреса электронной почты пользователей панели мониторинга
    • Бренд и настройка
      • Страницы универсального входа
      • Пользовательские домены
        • Сертификаты, управляемые Auth0
        • Самоуправляемые сертификаты
          • Обратный прокси Cloudflare
          • Обратный прокси Cloudfront
          • Особые функции
          • Устранение неполадок
        • Электронная почта
          • Пользовательская обработка электронной почты
          • Настройка электронной почты
          • Описания шаблонов электронной почты
          • Использование собственного провайдера электронной почты SMTP
          • Liquid Syntax в шаблонах электронной почты
          • Настройка тестового SMTP Provider
        • Приглашение к согласию
        • Интернационализация
      • Действия
        • Потоки действий сборки
          • Объект контекста действий
          • Действия События Объект
        • Действия редактирования
        • Управление версиями действий
        • Действия
        • Действия по устранению неполадок
        • Правила
          • Создание нового правила
          • Примеры использования правил
          • Конфигурация хранилища для правил
          • Кэш дорогих ресурсов
          • Правила отладки
          • API управления в правилах
          • Метаданные в правилах
          • Перенаправление пользователей из правил
          • User Object
          • Context Object
        • Hooks
          • Create Hooks
          • Update Hooks
          • Delete Hooks
          • Enable / Disable Hooks
          • View Hooks
          • View Logs
          • Post
          • Points
          • View Logs
          • Post
              den Extens
                den Extens
                  -Change Password
                • Post-User Registration
                • Pre-User Registration
                • Send Phone Message
              • Hook Secrets
                • Create Secrets
                • Update Secrets
                • Delete Secrets
                • View Secrets
              • View Secrets
            • Расширение авторизации
            • Делегированное администрирование
            • Расширение панели мониторинга единого входа
            • Веб-перехватчики API аутентификации
            • Веб-перехватчики API управления
            • Развертывания GitHub
            • Развертывания Bitbucket
            • Развертывания GitLab
            • Сервисы
            • Team
            • Authentication API Debugger
            • AD / LDAP Connector Health Monitor
            • Журналы веб-задач в реальном времени
            • Журналы Auth0 в Application Insights
            • Журналы Auth0 в AWS Cloudwatch
            • Журналы Auth0 в хранилище BLOB-объектов Azure
            • Журнал Auth03
            • Журнал Auth03 Журналы для Loggly
            • Журналы Auth0 в Logstash
            • Журналы Auth0 в Mixpanel
            • Журналы Auth0 в Papertrail
            • Журналы Auth0 в Sumo Logic
            • Журналы Auth0 в Splunk
          • Amazon WebS
          • Integrations API Gateway
          • Управление API Azure
          • Конечные точки Google Cloud
          • Единый вход
            • RMS Active Directory
            • Adobe Sign
            • Box
            • Cisco WebEx
            • CloudBees Drop
            • Concur
            • Datadog3000

        Управление ключами подписи

        Whe Если вы выбираете рекомендованный нами алгоритм подписи (RS256), Auth0 использует криптографию с открытым ключом для установления доверия с вашими приложениями. В более общем плане мы используем ключ подписи, который состоит из пары открытого и закрытого ключей.

        Когда пользователь входит в ваше приложение, мы создаем токен, который содержит информацию о пользователе, и подписываем токен, используя его закрытый ключ, прежде чем отправить его обратно в ваше приложение. Auth0 защищает закрытый ключ, уникальный для каждого арендатора.

        Чтобы убедиться, что токен действителен и исходит из Auth0, ваше приложение проверяет подпись токена с помощью открытого ключа, который мы предоставляем следующими способами:

        В целях безопасности вы можете вручную менять ключ подписи на периодической основе.

        Мы используем ключ подписи приложения для подписи утверждений, отправляемых приложениям. Эти утверждения могут включать в себя токены ID, токены доступа, утверждения SAML и утверждения WS-Fed, которые отправляются вашему приложению. Обратите внимание, что эти ключи отличаются от ключей, используемых для подписи взаимодействий с подключениями, включая подписание запросов SAML к поставщикам удостоверений (IdP) и шифрование ответов от IdP.

        По умолчанию утверждения SAML для подключений IdP подписываются, что мы рекомендуем.Чтобы получить открытые ключи, которые можно использовать для настройки IdP, см. Конфигурация поставщика удостоверений SAML: подписанные утверждения.

        Мы разработали процесс ротации и отзыва, чтобы удовлетворить ваши личные предпочтения и обеспечить плавный переход для вашего приложения. Если вы предпочитаете сначала обновить приложение, а затем повернуть и отозвать свой ключ, вы можете это сделать. В качестве альтернативы, если вы предпочитаете повернуть ключ, а затем обновить приложение и отозвать старый ключ, вы также можете это сделать.

        По этой причине доступны следующие ключи:

        • Используется в настоящее время : Ключ, который в настоящее время используется для подписи всех новых утверждений.

        • Ранее использовалось : Ключ, который ранее использовался, но был заменен. Утверждения, созданные с помощью этого ключа, по-прежнему будут работать.

        • Следующий в очереди : Ключ, который поставлен в очередь и заменит текущий ключ при следующей ротации ключа подписи приложения.

        Всегда проверяйте ротацию ключей подписи в клиенте разработки перед ротацией ключей подписи приложения в рабочей среде.

        Auth0 позволяет вам периодически вручную менять ключ подписи приложения. Таким образом, в целях безопасности любое приложение, которое интегрируется с Auth0, должно быть готово обрабатывать ротацию ключей независимо от того, насколько редко это может происходить. Если ваше приложение не обрабатывает ротацию ключей подписи и пытается использовать просроченный ключ подписи для проверки токена, запрос проверки подлинности завершится ошибкой.

        Хотя Auth0 подписывает только одним ключом подписи за раз, документ обнаружения OpenID Connect вашего клиента всегда содержит несколько ключей. В частности, он всегда будет включать как текущий ключ, так и следующий ключ, но он также может включать предыдущий ключ, если предыдущий ключ еще не был отозван. Чтобы обеспечить бесперебойную работу в случае возникновения чрезвычайной ситуации, ваше приложение должно иметь возможность использовать любой из ключей, указанных в документе.

        Вы можете изменить ключ подписи приложения с помощью панели инструментов Auth0 или Management API.Чтобы узнать больше, см. Поворот ключей подписи.

        Все токены, подписанные предыдущим ключом, будут по-прежнему действительны, пока предыдущий ключ не будет отозван.

        Перед тем, как отозвать предыдущий ключ, убедитесь, что вы обновили свое приложение новым ключом.

        Мы предоставляем другие возможности управления ключами безопасности приложений с помощью Dashboard и Management API. С помощью Management API и панели инструментов вы можете:

        Кроме того, вы можете использовать панель Auth0 Dashboard для просмотра, копирования и загрузки сертификатов подписи для ключей подписи вашего приложения.Дополнительные ссылки на сертификаты для подписи приложений:

        При смене ключа подписи будет применяться меньшее ограничение скорости, чем для других конечных точек API. Дополнительные сведения см. В разделе Ограничения скорости Management API.

        Работа с информационными панелями Customer Service Insights - Dynamics 365 AI

        • 4 минуты на чтение

        В этой статье

        Панели мониторинга, включенные в Customer Service Insights, предоставляют богатый набор аналитических инструментов, которые дают вам четкое представление о вашей системе обслуживания клиентов.Независимо от того, подключаетесь ли вы сразу к данным службы поддержки клиентов или проводите время, изучая образец среды, знакомство с панелями мониторинга может помочь вам получить различные идеи, которые помогут вам улучшить производительность системы.

        Некоторые ключевые особенности приборных панелей включают:

        • Фильтры, позволяющие просматривать данные обслуживания клиентов за определенный период времени, продукт, канал поддержки, бизнес-подразделение или дело, назначенное непосредственно группе.
        • Диаграммы ключевых показателей производительности, которые дают вам основную информацию о том, как работает ваша система.
        • Графические диаграммы, показывающие тенденции и разбивку дел с разных точек зрения.
        • Диаграммы
        • AI Insights, в которых используется технология искусственного интеллекта, чтобы показать влияние и тенденции обращений, связанных с конкретными темами поддержки.

        Фильтры приборной панели

        Фильтры на каждой панели инструментов позволяют просматривать подмножество данных обслуживания клиентов. Вы можете просматривать информацию для запросов в службу поддержки за определенный период времени или в соответствии с одной или несколькими конкретными областями продукта, каналами поддержки, бизнес-подразделениями или непосредственно назначенными группами, которые связаны с данными вашего обращения.Если вы переключитесь на другую панель мониторинга, указанный вами фильтр сохраняется и применяется к данным на всех панелях мониторинга.

        По умолчанию на информационных панелях отображается информация за последний месяц, но вы также можете отображать информацию за прошедший день или неделю, выбрав Прошлый 01 день или Прошлый 07 дней .

        Укажите значение или значения, которые будут использоваться для фильтрации данных, установив флажки в раскрывающихся списках фильтра. Используйте Ctrl + щелкните , чтобы выбрать несколько значений.

        Вы также можете выбрать категорию на большинстве диаграмм, чтобы просмотреть результат, отфильтрованный по этой категории. Например, при выборе Высокий в диаграмме приоритета обращений на сводной панели KPI отображается количество обращений с высоким приоритетом.

        Графики ключевых показателей эффективности

        Диаграммы ключевых показателей эффективности дают вам представление о ключевых данных о производительности в вашей системе обслуживания клиентов за указанный период времени. Например, диаграммы ключевых показателей эффективности на сводной панели KPI показывают:

        • Общее количество дел за период.
        • Количество разрешенных дел за период.
        • Количество увеличенных случаев за период.
        • Количество обращений в соответствии с SLA за период.
        • Среднее время разрешения за период.
        • Средняя оценка удовлетворенности клиентов (CSAT) за период.

        Каждая диаграмма ключевых показателей эффективности включает синий или красный индикатор вверх и вниз рядом со значением. Синий индикатор вверх и вниз рядом со значением указывает на процентное изменение в положительном направлении.Красный индикатор указывает на процентное изменение в отрицательном направлении.

        Панели мониторинга «Сводка КПЭ» и «Подробная информация о темах» включают диаграммы ключевых показателей эффективности.

        Графические тренды и графики пробоев

        Панели мониторинга включают в себя множество графических диаграмм, которые дают вам представление о различных тенденциях в ваших обращениях в службу поддержки и разбивку обращений по ключевым критериям, таким как время решения, удовлетворенность клиентов, приоритет обращения и канал поддержки.

        Графические диаграммы, показывающие тенденции, включают:

        Графические диаграммы, показывающие разбивку обращений за поддержкой по ключевым критериям, включают:

        Все информационные панели содержат графические диаграммы тенденций и диаграммы разбивки.

        Диаграммы AI Insights

        Диаграммы

        AI Insights используют технологию понимания языка для группирования обращений в службу поддержки по темам, помогая вам определить типы обращений, которые оказывают наибольшее влияние, как положительное, так и отрицательное, на систему обслуживания клиентов.

        Диаграммы

        AI Insights включают:

        Все информационные панели включают диаграммы AI Insights.

        Customer Service Insights автоматически определяет язык, на котором вы обращаетесь в службу поддержки. Он поставляется с общей языковой моделью, которая может открывать темы с вашими случаями, написанными на любом языке.Кроме того, он также включает четыре модели, оптимизированные для определенных языков (английский, французский, немецкий и испанский). Каждая языковая модель также имеет возможность обрабатывать падежи английского языка в дополнение к другому языку, для которого она оптимизирована. Обратите внимание, что эта функция находится в общедоступной предварительной версии и пока еще не доступна. Если у вас есть вопросы, вы обнаружите проблемы или у вас есть общие вопросы, посетите наш форум. Дополнительные сведения о поддерживаемых языках в целом см. В разделе Поддерживаемые языки для Customer Service Insights.

        Знак

        - знак (Хранилище ключей Azure)

        Создает подпись из дайджеста с использованием указанного ключа.
        Операция SIGN применима к асимметричным и симметричным ключам, хранящимся в Azure Key Vault, поскольку в этой операции используется закрытая часть ключа. Эта операция требует разрешения ключей / подписи.

        В этой статье

          POST {vaultBaseUrl} / keys / {key-name} / {key-version} /sign?api-version=7.1

        Параметры URI

        Имя В Требуется Тип Описание

        имя ключа

        путь Правда

        Имя ключа.

        ключ-версия

        путь Правда

        Версия ключа.

        хранилище База URL

        путь Правда

        Имя хранилища, например https://myvault.vault.azure.net.

        api-версия

        запрос Правда

        Версия клиентского API.

        Тело запроса

        Имя Требуется Тип Описание
        alg Правда

        Идентификатор алгоритма подписи / проверки. Дополнительные сведения о возможных типах алгоритмов см. В разделе JsonWebKeySignatureAlgorithm.

        значение Правда

        Ответы

        Имя Тип Описание
        200 ОК

        Значение подписи.

        Другие коды состояния

        Ответ об ошибке Key Vault с описанием причины сбоя операции.

        Примеры

        Знак

        Образец запроса
          POST https://myvault.vault.azure.net//keys/testkey/9885aa558e8d448789683188f8c194b0/sign?api-version=7.1
          {
          "alg": "RS512",
          "значение": "RUE3Nzg4NTQ4QjQ5RjFFN0U2NzAyQzhDNEMwMkJDOTA1MTYyOTUzNjI5NDhBNzZDQTlFOTM1NDA2M0ZGMjk2Mg"
        }
        Пример ответа
          {
          "kid": "https: // myvault.vault.azure.net/keys/testkey/9885aa558e8d448789683188f8c194b0 ",
          "Значение": "aKFG8NXcfTzqyR44rW42484K_zZI_T7zZuebvWuNgAoEI1gXYmxrshp42CunSmmu4oqo4-IrCikPkNIBkHXnAW2cv03Ad0UpwXhVfepK8zzDBaJPMKVGS-ZRz8CshEyGDKaLlb3J3zEkXpM3RrSEr0mdV6hndHD_mznLB5RmFui5DsKAhez4vUqajgtkgcPfCekMqeSwp6r9ItVL-gEoAohx8XMDsPedqu-7BuZcBcdayaPuBRL4wWoTDULA11P-UN_sJ5qMj3BbiRYhIlBWGR04wIGfZ3pkJjHJUpOvgh3QajdYPzUBauOCewMYbq9XkLRSzI_A7HkkDVycugSeAA"
        }

        Определения

        Ошибка

        Ошибка сервера хранилища ключей.

        Имя Тип Описание
        код

        Код ошибки.

        innererror

        Ошибка сервера хранилища ключей.

        сообщение

        Сообщение об ошибке.

        JsonWebKeySignatureAlgorithm

        Идентификатор алгоритма подписи / проверки.Дополнительные сведения о возможных типах алгоритмов см. В разделе JsonWebKeySignatureAlgorithm.

        Имя Тип Описание
        ES256

        ECDSA с использованием P-256 и SHA-256, как описано в https://tools.ietf.org/html/rfc7518.

        ES256K

        ECDSA с использованием P-256K и SHA-256, как описано в https: // tools.ietf.org/html/rfc7518

        ES384

        ECDSA с использованием P-384 и SHA-384, как описано в https://tools.ietf.org/html/rfc7518

        ES512

        ECDSA с использованием P-521 и SHA-512, как описано в https://tools.ietf.org/html/rfc7518

        PS256

        RSASSA-PSS с использованием SHA-256 и MGF1 с SHA-256, как описано в https: // tools.ietf.org/html/rfc7518

        PS384

        RSASSA-PSS с использованием SHA-384 и MGF1 с SHA-384, как описано в https://tools.ietf.org/html/rfc7518

        PS512

        RSASSA-PSS с использованием SHA-512 и MGF1 с SHA-512, как описано в https://tools.ietf.org/html/rfc7518

        RS256

        RSASSA-PKCS1-v1_5 с использованием SHA-256, как описано в https: // tools.ietf.org/html/rfc7518

        RS384

        RSASSA-PKCS1-v1_5 с использованием SHA-384, как описано в https://tools.ietf.org/html/rfc7518

        RS512

        RSASSA-PKCS1-v1_5 с использованием SHA-512, как описано в https://tools.ietf.org/html/rfc7518

        RSNULL

        Зарезервировано

        KeyOperationResult

        Ключевой результат операции.

        Имя Тип Описание
        дитя

        Идентификатор ключа

        значение

        KeySignParameters

        Ключевые параметры операций.

        Имя Тип Описание
        alg

        Идентификатор алгоритма подписи / проверки.Дополнительные сведения о возможных типах алгоритмов см. В разделе JsonWebKeySignatureAlgorithm.

        значение

        KeyVaultError

        Исключение ошибки хранилища ключей.

        Имя Тип Описание
        ошибка

        Ошибка сервера хранилища ключей.

        Настройка единого входа SAML для приборной панели

        SAML (язык разметки утверждения безопасности) можно использовать с приборной панелью Cisco Meraki для обеспечения внешней аутентификации пользователей и средств единого входа (SSO).В этой статье будет представлен обзор того, как SAML работает с Dashboard, инструкции по настройке на Dashboard и информация, необходимая для настройки SAML с внешними платформами.

        Обзор SAML

        При использовании SAML есть три ключевых элемента:

        • Пользователь - клиент, который пытается войти в систему поставщика услуг (панель мониторинга).
        • Поставщик удостоверений (IdP) - полномочия на идентификацию пользователя. Он знает имя пользователя, пароль и любые группы / атрибуты пользователя.Обычно это портал, на котором пользователь входит в систему.
        • Поставщик услуг (SP) - Приложение, которое пользователь желает использовать. В этом случае Dashboard.

        При использовании SAML с Dashboard пользователь должен сначала пройти аутентификацию с помощью IdP. Это называется SAML, инициированной IdP. После того, как пользователь успешно прошел аутентификацию и был направлен в Dashboard, ему будет предоставлен доступ, если у него есть действующая роль и IdP настроен правильно.

        Примечание. В настоящее время поддерживается только SAML, инициированный поставщиком идентификационной информации.

        Конфигурация приборной панели

        Чтобы настроить систему единого входа SAML в Личном кабинете, необходимо выполнить два шага:

        • Включить систему единого входа SAML для организации
        • Создание ролей SAML на панели инструментов

        Включить систему единого входа SAML для организации

        1. На странице «Организация»> «Настройки» перейдите в раздел «Аутентификация».
        1. Измените SAML SSO на «SAML SSO enabled».
        2. Укажите отпечаток сертификата SHA1 сертификата X.509, который будет состоять из 20 пар шестнадцатеричных символов, разделенных двоеточием (:). Это будет происходить из сертификата X.509 на IdP.
          1. Если открыть файл .crt в Windows, перейдите в раздел « Details»> «Thumbprint », чтобы просмотреть отпечаток пальца. Просто скопируйте это и замените пробелы двоеточиями.
            Windows:

            Панель управления:

        3. (Необязательно) Укажите URL-адрес выхода SLO .Сюда будут направляться пользователи, когда они выходят из Dashboard.
          • Обычно это URL-адрес IdP, который выводит пользователей из IdP и других служб.
          • Это также может просто направлять пользователей на домашнюю страницу или другой портал после выхода из Dashboard.
        4. Нажмите Сохранить изменения .

        Обратите внимание: если отпечаток соответствует сертификату и является отпечатком X.509 SHA1, сам сертификат может быть SHA1 или SHA256.

        Создание ролей SAML на панели инструментов

        Страница Организация> Администраторы теперь будет иметь раздел роли администратора SAML . Этот раздел используется для назначения разрешений группам пользователей в Dashboard. Когда пользователи SAML входят в систему, им будут предоставлены все разрешения, назначенные атрибуту «роль», включенному в маркер SAML, предоставленный IdP.

        Чтобы создать новую роль, нажмите Добавить роль SAML . Назначение разрешений этим ролям такое же, как и у обычных пользователей.Статью об управлении администраторами можно следовать для назначения полномочий ролям. По завершении нажмите Создать администратора , а затем Сохранить изменения .

        Настройка поставщика удостоверений

        Инструкции по настройке

        IdP могут отличаться в зависимости от поставщика. Подробные сведения см. В документации поставщика IdP.
        В следующих статьях описаны инструкции по настройке для трех распространенных IdP:

        Информация об атрибуте IdP

        Определенные атрибуты требуются большинству IdP.В следующем списке перечислены эти атрибуты и показано, где найти эту информацию на панели инструментов:

        • Идентификатор объекта
          Для единого входа в Dashboard это https://dashboard.meraki.com
        • Assertion Consumer Service (ACS) URL
          Предоставляется как URL-адрес клиента на странице Организация> Настройки в разделе Конфигурация SAML . Он будет уникальным для каждой организации.
        • Атрибут имени пользователя

        Атрибут имени пользователя должен быть передан в токене / утверждении SAML, в частности https: // dashboard.meraki.com/saml/attributes/username '. Это включает в себя имя, которое будет идентифицировано пользователем, как на панели инструментов. Настоятельно рекомендуется сопоставить это с адресом электронной почты.

        Примечание: Этот атрибут не может соответствовать адресу электронной почты существующего администратора информационной панели или пользователя Meraki Authentication.

        Примечание. Dashboard принимает только один атрибут роли. Если предусмотрено несколько ролей или членства в группах, будет использоваться первый атрибут.

        Дополнительная информация IdP

        Следующие дополнительные примечания относятся к совместимости и функциям IdP:

        • Доступен ограниченный одиночный выход (SLO).Dashboard будет использовать SLO URL для перенаправления пользователей после выхода из Dashboard, а затем может использоваться для связи с SLO с IdP, если поддерживается, но Dashboard не поддерживает получение SAML LogoutRequests от IdP.
        • Поддерживается только SAML 2.0.
        • Dashboard поддерживает только IdP-Init. Пользователи должны сначала пройти аутентификацию с помощью IdP, а затем быть переданы в Dashboard с действующим токеном.
        • Хотя платформы IdP могут иметь множество других полей, в большинстве случаев их можно оставить пустыми или использовать настройки по умолчанию.Только приведенная выше информация важна для совместимости Dashboard.

        SAML SSO для MSP

        SAML поддерживает использование нескольких организаций. Как и при традиционном входе в систему, необходимо определить, что пользователь идентичен во всех затронутых организациях. Таким образом, для того, чтобы это произошло, в проектируемых организациях должны быть идентичны:

        • Отпечаток сертификата X.509 для организации
        • роль администратора SAML (поскольку в токене может использоваться только один атрибут роли)
          • Предоставляемые разрешения могут быть разными в каждой организации, но имя роли должно быть идентичным

        В этом случае пользователь будет направлен на портал MSP и получит необходимые разрешения в каждой организации.Можно использовать Consumer URL для любой из организаций MSP, поскольку все они будут направлять пользователя на портал MSP.

        Примечание: При изменении организаций, к которым пользователи SAML будут иметь доступ, может потребоваться выйти из IdP и Dashboard, а также полностью закрыть браузер.

        Устранение неполадок

        Если при попытке входа в систему с помощью единого входа SAML появляются ошибки, войдите в систему как обычный администратор и просмотрите историю входа в систему SAML.Он находится на странице Организация> Администраторы , непосредственно под заголовком роли администратора SAML . Это включает в себя историю попыток входа в систему SAML, любые обнаруженные ошибки и имя пользователя / роль, указанную в утверждении.

        Для получения дополнительной информации об устранении возможных сообщений об ошибках, пожалуйста, обратитесь к статье о сообщениях об ошибках истории входа SAML.

        Обращение в службу поддержки по SAML SSO

        Администраторы с ролью SAML могут быть настроены на получение полного или ограниченного доступа к организации, как описано в нашей документации для администраторов по управлению панелью мониторинга.Обратите внимание, что службе поддержки Cisco Meraki может потребоваться проверка пароля администратора SAML, как это делают обычные администраторы.

        Примечание : при открытии дела с использованием учетных данных SAML укажите контактную электронную почту, которую служба поддержки может использовать, иначе службе поддержки может быть сложно ответить своевременно.

        Если администратор с ролью SAML настроен на полный контроль над организацией, он сможет настраивать и удалять других администраторов в учетной записи.В учетной записи должен быть хотя бы один администратор организации Dashboard, не использующий SAML, чтобы администратор SAML не мог удалить или понизить в должности последнего оставшегося администратора организации Dashboard.

        Ceph Dashboard - документация Ceph

      • Многопользовательское и ролевое управление : Инструментальная панель поддерживает нескольких пользователей учетные записи с разными разрешениями (ролями). Учетные записи и роли пользователей можно изменить как в командной строке, так и через веб-интерфейс. См. Подробности в разделе «Управление пользователями и ролями».

      • Single Sign-On (SSO) : панель управления поддерживает аутентификацию через внешнего поставщика удостоверений с использованием протокола SAML 2.0. Видеть Включение единого входа (SSO) для получения подробной информации.

      • Поддержка SSL / TLS : вся HTTP-связь между веб-браузером и панель управления защищена через SSL. Самозаверяющий сертификат можно создать с помощью встроенная команда, но также можно импортировать собственные сертификаты подписано и выпущено центром сертификации.См. Подробности в разделе Поддержка SSL / TLS.

      • Аудит : бэкэнд приборной панели можно настроить для регистрации всех PUT, POST и запросы API DELETE в журнале аудита Ceph. См. Раздел Аудит запросов API для получения инструкций о том, как включить эту функцию.

      • Интернационализация (I18N) : приборная панель может использоваться в различных языки, которые можно выбрать во время выполнения.

      • В настоящее время Ceph Dashboard может отслеживать и управлять следующими аспекты вашего кластера Ceph:

      • Общее состояние кластера : отображение общего состояния кластера, производительности и показатели мощности.

      • Embedded Grafana Dashboards : Ceph Dashboard может встраивать Панели управления Grafana во многих местах для отображения дополнительной информации и показатели производительности, собранные модулем Prometheus. Видеть Включение встраивания панелей мониторинга Grafana для получения подробной информации о том, как настроить эту функцию.

      • Журналы кластера : отображение последних обновлений событий кластера и файлы журнала аудита. Записи журнала можно фильтровать по приоритету, дате или ключевому слову.

      • Хосты : отображение списка всех хостов, связанных с кластером, которые запущены службы и какая версия Ceph установлена.

      • Счетчики производительности : Отображение подробной статистики для конкретных услуг каждая запущенная служба.

      • Мониторы : список всех MON, их статус кворума, открытые сеансы.

      • Мониторинг : разрешает создание, повторное создание, редактирование и истечение срока действия Prometheus ’Silences, перечисляет конфигурацию оповещения Прометея и в настоящее время срабатывают предупрежденияТакже показывает уведомления об увольнении. Потребности конфигурация.

      • Редактор конфигурации : Показать все доступные параметры конфигурации, их описание, тип и значения по умолчанию, а также редактировать текущие значения.

      • Пулы : перечислить все пулы Ceph и их детали (например, приложения, группы размещения, размер репликации, профиль EC, набор правил CRUSH и т. д.)

      • OSD : список всех OSD, их статус и статистика использования, а также подробная информация, такая как атрибуты (карта OSD), метаданные, производительность счетчики и гистограммы использования для операций чтения / записи.Отметить OSD вверх / вниз / вниз, очистить и повторно взвесить OSD, выполнить операции очистки, изменить различные параметры конфигурации, связанные с очисткой, выберите разные профили для регулировать уровень обратной засыпки.

      • iSCSI : перечислить все хосты, на которых запущена служба TCMU runner, отобразить все изображения и их рабочие характеристики (операции чтения / записи, трафик). Создание, изменение и удаление целей iSCSI (через ceph-iscsi ). Видеть Включение управления iSCSI для получения инструкций по настройке этого характерная черта.

      • RBD : список всех изображений RBD и их свойств (размер, объекты, характеристики). Создавайте, копируйте, изменяйте и удаляйте изображения RBD. Определите различный ввод / вывод или полосу пропускания настройки ограничений на глобальном уровне, уровне для каждого пула или изображения. Создать, удалить и откатить снимки выбранных образов, защитить / снять защиту этих снимков против модификации. Копируйте или клонируйте снимки, выравнивайте клонированные изображения.

      • Зеркальное отображение RBD : Включение и настройка зеркалирования RBD на удаленный сервер Ceph.Перечисляет все активные демоны синхронизации и их статус, пулы и образы RBD, включая состояние их синхронизации.

      • CephFS : список всех активных клиентов файловой системы и связанных пулов, включая статистику их использования.

      • Object Gateway : список всех активных объектных шлюзов и их производительности счетчики. Отображение и управление (добавление / редактирование / удаление) пользователей объектного шлюза и их детали (например, квоты), а также сегменты пользователей и их детали (например,г. собственник, квоты). См. Раздел «Включение внешнего интерфейса управления объектным шлюзом» для настройки. инструкции.

      • NFS : управление экспортом NFS файловых систем CephFS и бакетов RGW S3 через NFS Ганеша. См. NFS-Ganesha Management для получения подробной информации о том, как включить эту функцию.

      • Модули диспетчера Ceph : включение и отключение всех модулей диспетчера Ceph, изменение параметры конфигурации для конкретного модуля.

      • .
  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
