Заряд аккумулятора автомобиля: норма и проверка

Аккумулятор (аккумуляторная батарея или АКБ) является один из ключевых узлов автомобиля. Основная роль автомобильного аккумулятора – подача тока на стартер в момент пуска двигателя. Кроме того, при неработающем двигателе АКБ обеспечивает функционирование различных устройств (подсветка, звуковая система, сигнал и другие потребители тока). На стоянке батарея обеспечивает работу охранной системы. Да и во время поездки, когда генератор не справляется с нагрузкой, аккумулятор приходит ему на помощь. Нормальное функционирование бортовой сети автомобиля возможно лишь с аккумулятором, у которого заряд в норме. Поэтому сегодня мы обсудим, какая же норма заряда для АКБ.



Содержание статьи

Норма заряда АКБ

Одним из основных параметров состояния автомобильной аккумуляторной батареи является напряжение. С помощью напряжения проверяется определённая норма заряда аккумулятора. Поэтому, владельцу автомобиля необходимо знать какое нормальное значение напряжения АКБ.


Если аккумулятор быстро разряжается, то следует проверить ток утечки на автомобиле. Ток утечки аккумулятора автомобиля: норма и способ измерения описаны в статье по ссылке.

Норма напряжения аккумуляторной батареи из шести банок в заряженном состоянии составляет 12,6─12,9 вольта. То есть, напряжение одного полностью заряженного элемента равно 2,1─2,15 вольта. Меньшее значение показывает, что аккумулятор разряжен.

Но это не значит, что его нельзя использовать. В идеале, конечно, нужно поддерживать батарею полностью заряженной. Но на практике такое можно осуществить, только если полностью зарядить аккумулятор, а затем подавать на выводы ток, равный саморазряду.
Так, что АКБ редко находится в полностью заряженном состоянии. Ниже можно посмотреть зависимость напряжения и степени зарядки батареи.

Плотность электролита, г/см. куб. (+15 гр. Цельсия)Напряжение, В (в отсутствии нагрузки)Напряжение, В (с нагрузкой 100 А)Степень заряда АКБ, %Температура замерзания электролита, гр. Цельсия
Плотность электролита, г/см. куб. (+15 гр. Цельсия)Напряжение, В (в отсутствии нагрузки)Напряжение, В (с нагрузкой 100 А)Степень заряда АКБ, %Температура замерзания электролита, гр. Цельсия
1,1111,78,40-7
1,1211,768,546-8
1,1311,828,6812,56-9
1,1411,888,8419-11
1,1511,94925-13
1,16129,1431-14
1,1712,069,337,5-16
1,1812,129,4644-18
1,1912,189,650-24
1,212,249,7456-27
1,2112,39,962,5-32
1,2212,3610,0669-37
1,2312,4210,275-42
1,2412,4810,3481-46
1,2512,5410,587,5-50
1,2612,610,6694-55
1,2712,6610,8100-60

Что касается нормы заряда, то в большинстве случаев не рекомендуется эксплуатировать аккумулятор с напряжением менее 12 вольт. В этом случае его нужно ставить на зарядку. Эксплуатация АКБ в таком состоянии отрицательно сказывается на состоянии батареи. Это способствует увеличению сульфатации пластин и как следствие, приводит к уменьшению ёмкости аккумулятора.

Критической нормой напряжения можно назвать 10,8 вольта. Ниже этого значения напряжение опускаться не должно. Это называется глубокий разряд АКБ, который очень вреден для батареи и сильно сокращает срок её службы. Особенно вреден глубокий разряд для кальциевых необслуживаемых аккумуляторов. Для них 2─3 таких глубоких разряда приводят к выходу из строя. После такого падения напряжения они необратимо теряют часть своей ёмкости.

Как вы видели в таблице выше, со степенью зарядки неразрывно связана плотность электролита. Это действительно так. Норму заряда аккумулятора можно проконтролировать не только по напряжению на его выводах, но и по величине плотности электролита. У полностью заряженной аккумуляторной батареи значение плотности должно быть 1,27─1,29 гр./см3. Измеряется плотность электролита специальным прибором – ареометром. Подробнее об электролите в аккумуляторе читайте по указанной ссылке.

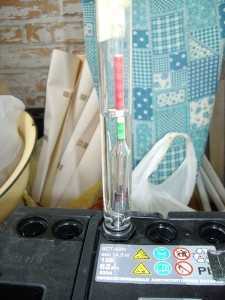

Ареометр



Стоит отметить ещё один важный момент, связанный с нормой напряжения АКБ. Если быть точным в определениях, то величина, измеряемая на выводах аккумулятора в разомкнутой цепи (не подключён к автомобилю), называется ЭДС.

ЭДС, как и напряжение, измеряется в вольтах и представляет собой работу, затрачиваемую на перемещение плюсового заряда между выводами батареи. Без электродвижущей силы на выводах аккумуляторной батареи не будет напряжения. Напряжение и ЭДС присутствуют на выводах источника питания, даже без протекания тока в цепи.

Что это значит на практике? Допустим, вы зарядили аккумулятор и ЭДС на его выводах 12,6 вольта. После установки на автомобиль и замера напряжения величина будет 12,4─12,5 вольта. Это норма и не стоит беспокоиться по этому поводу. Теперь поговорим об инструментарии для измерения напряжения АКБ. Советуем также прочитать статью о том, почему генератор не заряжает аккумулятор.
Вернуться к содержанию


Как проверить заряд автомобильного аккумулятора?

Для проверки напряжения аккумулятора используется вольтметр или мультиметр в режиме измерения напряжения.

Мультиметр

Для того чтобы измерить напряжение мультиметром, нужно перевести его в режим измерения напряжения. Затем щупами приложить к выводам батареи и прибор покажет значение напряжения. Полярность в этом случае соблюдать необязательно, поскольку вам нужна только величина. Если вы приложите красный щуп на минус, а чёрный на плюс, то прибор просто покажет отрицательное значение. Кстати, можете подробнее прочитать о том, что это такое прямая полярность аккумулятора. Но фото ниже показан результат измерения напряжения подсевшего аккумулятора.

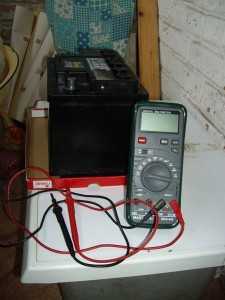

Измерения напряжения мультиметром



Также норму заряда аккумулятора можно проконтролировать с помощью такого прибора, как нагрузочная вилка. В составе этого прибора имеется вольтметр, с помощью которого и проводится измерение. Помимо нормы заряда АКБ, нагрузочная вилка даёт возможность оценить реальное состояние аккумуляторной батареи. Для этого делается измерение напряжения с сопротивлением в режиме замкнутой цепи. Фактически, вилка имитирует нагрузку на аккумулятор при пуске автомобильного мотора.

Нагрузочная вилка

Перед тем как проводить тест, батарею нужно полностью зарядить. Чтобы провести тест нагрузочной вилкой, подключите клеммы к выводам аккумулятора и подайте нагрузку на пять секунд. На пятой секунде засеките значение напряжения на вольтметре. Если оно упало ниже 9 вольт, то пора подумать о замене АКБ. Норма на работоспособном аккумуляторе – это падение напряжение до 10─10,5 вольта. После падения величина напряжения должна немного увеличиться. На видео ниже можно посмотреть процесс тестирования наглядно.

В принципе есть ещё один способ оценки нормы заряда аккумулятора. Можно измерить среднюю плотность электролита по банкам, а затем по таблице выше посмотреть степень заряженности. Но обычно так никто не делает. Гораздо удобнее воспользоваться вольтметром. Плотность электролита обычно измеряют после зарядки АКБ для оценки эффективности этого процесса.

Советуем также прочитать материал на тему, сколько заряжать автомобильный аккумулятор.
Вернуться к содержанию


Что делать, если заряд аккумулятора не соответствует норме?

Ответ на этот вопрос простой. Если заряд АКБ не в норме, батарею нужно зарядить. Процесс зарядки в подробностях был описан в статье «Как правильно заряжать аккумулятор автомобиля зарядным устройством». Здесь хотелось бы отметить некоторые нюансы.

Зарядное устройство



Можно выделить три основные разновидности зарядки:
  • ускоренная. Этот режим ещё часто называют Boost и его можно встретить на многих современных зарядных устройствах (ЗУ). В таком режиме норма заряда АКБ не набирается, но его вполне хватает, чтобы завести двигатель. Этот вид зарядки используется, когда вам нужно срочно ехать, а батарея села. Такой режим не рекомендуется использовать постоянно. Здесь заряд ускоряется за счёт увеличения силы тока, что срок эксплуатации аккумулятора;
  • с постоянным напряжением. Этот вид зарядки подразумевает поддержание постоянного напряжения на выводах. Такой режим используется в режиме автоматического заряда на большинстве ЗУ. Его рекомендуется использовать, когда аккумулятор разряжен не сильно (не ниже 12 вольт). Подробнее о напряжении аккумулятора автомобиля в статье по ссылке. Преимущества этого режима в том, что вам не нужно его контролировать. Зарядное устройство само определить, когда заряд будет в норме и остановит процесс;
  • с постоянным током. Этот вариант зарядки подразумевает подачу постоянного тока на аккумулятор. Процесс ведётся в несколько стадий, на которых ток постепенно снижается. Такой режим рекомендуется при зарядке глубоко разряженной аккумуляторной батареи. Он позволяет наиболее полно и равномерно зарядить аккумулятор. Минус в том, что вам придётся постоянно контролировать процесс, измерять напряжение и прекратить процесс, когда заряд батареи будет в норме.

Процесс зарядки аккумулятора

В заключение хотелось бы напомнить о правилах безопасности при зарядке аккумулятора. Процесс должен вестись в проветриваемом помещении. Лучше не проводить зарядку в жилых помещениях. Рядом с заряжаемым аккумулятором не должно быть открытого огня и искр. В процессе заряда выделяется водород, который в сочетании с кислород образует взрывоопасную смесь!

Советуем также прочитать материал о том, сколько весит автомобильный аккумулятор.


Надеемся, что материал помог составить представление о норме заряда автомобильного аккумулятора. Если в вас есть замечания или дополнения, оставляйте их в комментариях. Голосуйте в опросе и оценивайте материал!
Вернуться к содержанию

akbinfo.ru

Напряжение аккумулятора автомобиля под нагрузкой и без нее. Как измерить напряжение аккумулятора автомобиля :: SYL.ru

Современные транспортные средства могут обладать различными видами подсветки, проигрывателями музыки, телевизорами и другими элементами, создающими нагрузку на источник питания. Недостаточное напряжение аккумулятора автомобиля не позволит обеспечить полноценное функционирование всех устройств и приспособлений. В этом случае добиться комфортной эксплуатации машины попросту не удастся.

Основные причины снижения напряжения

Автомобильный аккумулятор работает по принципу преобразования химических веществ непосредственно в электрическую энергию. При зарядке происходит все наоборот. Во время функционирования прибора генерируется ток из-за осаждения сульфатов на пластинах. Концентрация электролита снижается, а внутреннее сопротивление одновременно с этим повышается.

Чаще всего напряжение аккумулятора автомобиля теряется по следующим причинам:

  • ресурс АКБ полностью истек;
  • сломался генератор;
  • имеется утечка тока через проводку;
  • цепь не была рассчитана на определенную нагрузку.

Ситуацию можно исправить практически во всех случаях, если речь не идет об износе устройства. Нормальное напряжение может быть восстановлено даже при использовании агрегата в течение нескольких лет. Одно лишь измерение тока не может являться основанием для оценки качественных характеристик батареи.

Показатели в обычном состоянии

В идеале нормальное напряжение аккумулятора автомобиля не должно быть меньше 12,4-12,8 вольт. При снижении показателей источник питания не способен обеспечить полноценную работу двигателя, но его запуск при исправном генераторе может производиться. Однако продолжать эксплуатацию такого прибора не рекомендуется, так как на пластинах может появиться крупнокристаллический сернокислый свинец, который приводит к снижению емкости батареи.

Падение показателей до 11,6 вольт свидетельствует о полной разрядке устройства. Его применение в таком состоянии не является возможным. Тут потребуется специальная подзарядка, способная восстановить заводские стандарты и получить на выходе нормальное напряжение аккумулятора автомобиля.

Вспомогательная таблица

Зная о том, сколько вольт показывает измерительный прибор, нельзя узнать степень износа источника электрического питания. Однако определить примерный процент зарядки вполне реально. Для этого необходимо воспользоваться приведенной ниже таблицей.

Показания в вольтах

Заряженность в процентах

12,66

100

12,6

94

12,54

87,5

12,48

81

12,42

75

12,36

69

12,30

62,5

12,24

56

12,18

50

12,12

44

12,06

37,5

12,00

31

11,94

25

11,88

19

11,82

12,56

11,76

6

11,7

0

Параметры под нагрузкой

Выше указывалось обычное напряжение аккумулятора автомобиля без нагрузки. Однако определить работоспособность батареи таким способом, как выяснилось, невозможно. Для этого на устройство посредством специальной вилки необходимо дать нагрузку в два раза выше.

Длительность рабочей фазы должна составлять 4-5 секунд. Напряжение не должно упасть ниже 9 вольт. При сильной просадке в первую очередь следует зарядить батарею и провести повторную проверку. Ситуация не будет меняться, если ресурс АКБ полностью исчерпан.

Нормальное напряжение на аккумуляторе автомобиля при работающем двигателе

Измеряется количество вольт и при заведенном моторе. В обычных условиях рабочее напряжение аккумулятора автомобиля должно колебаться от 13,5 до 14 В. При низкой зарядке батареи показатель превышает максимальное значение, так как генератор вынужден функционировать в усиленном режиме.

В большинстве случаев повышенное напряжение не таит какой-то опасности. Если с электрическим оборудованием все нормально, то оно через 5-10 минут после запуска двигателя возвращается в нормальное состояние. Постоянное повышение показателей может приводить к перезаряду источника питания, из-за чего будет выкипать электролит.

При измерениях бывает и пониженное напряжение аккумулятора автомобиля. Это свидетельствует о том, что батарея не успевает полностью заряжаться. Для тестирования необходимо постепенно включать электрические потребители (фары, музыку, кондиционер и другие устройства), производя измерения. При неисправном генераторе показатели будут падать более чем на 0,2 В.

Влияние зимнего времени года

Часто владельцы транспортных средств жалуются на то, что при минусовых температурах ухудшаются параметры АКБ. Однако это не совсем так. При морозах происходит изменение плотности электролита, что сказывается на выработке тока. Однако при достаточном заряде батарее ничего не грозит. Поэтому снимать ее в холодное время года и заносить в тепло вовсе не обязательно.

Снятие показателей при помощи специальных приборов

Выше приведена теоретическая информация, позволяющая ознакомиться с основными нормами. Однако необходимо также знать, как измерить напряжение аккумулятора автомобиля. Для снятия показателей должны использоваться специальные устройства, которые подключаются непосредственно к клеммам батареи. Проверку рекомендуется осуществлять при температуре электролита 25 градусов.

При проведении измерений без нагрузки обычно применяется тестер. На нем выбирается определенный режим работы. Красный контакт подсоединяется к плюсовому полюсному выводу, а черный – к минусовому. На дисплее должно появиться текущее значение.

Показания в замкнутой цепи позволяет зафиксировать нагрузочная вилка. Она имитирует ситуацию с запуском двигателя, измеряя рабочее напряжение в таких условиях. Измерительный прибор подключается к выпускам по той же схеме. На АКБ подается нагрузка в течение 5 секунд.

Дополнительные сведения

Проверять стоит даже напряжение нового аккумулятора автомобиля после продолжительной эксплуатации. При плохо работающем генераторе он может постепенно разряжаться, а значит, показания вольтметра могут быть гораздо ниже нормы. Для восстановления допустимых значений потребуется подзарядка.

Производить измерения посредством бортового ПК не рекомендуется, так как конечный результат будет иметь существенную погрешность, что объясняется спецификой подключения устройства к сети. Приблизительные данные для выявления проблем не должны использоваться.

Комплексную проверку аккумуляторной батареи необходимо проводить регулярно. Если транспортное средство не эксплуатировалось в течение нескольких дней, а измерительный прибор показал значительное снижение напряжения, то срок службы источника питания истекает.

Особенности эксплуатации батареи

Чтобы напряжение аккумулятора автомобиля находилось в норме длительное время, следует соблюдать определенные правила.

  1. Непосредственно перед запуском двигателя необходимо отключать потребители электроэнергии. Нагрузка при одной попытке не должна превышать по времени интервал 5-10 секунд. Если с четвертого или пятого раза мотор не заводится, то следует провести диагностику систем зажигания и подачи топлива.
  2. Периодически требуется проверять целостность проводки автомобиля. Имеющиеся утечки тока в цепях приводят к быстрой разрядке АКБ, а значит, и потере рабочего напряжения. Замер потери электроэнергии должен производиться на станциях технического обслуживания.
  3. При городской езде в зимнее время, когда двигатель работает на малых оборотах, а включенных потребителей достаточно много, желательно подзаряжать АКБ при помощи стационарных зарядных приспособлений. В этом случае прибор электропитания будет служить дольше, вырабатывая необходимый ток.
  4. Аккумуляторная батарея должна содержаться в чистоте, особенно это касается мест возле полюсных выводов. Ее рекомендуется протирать ветошью, которая смочена в растворе кальцинированной соды. Можно также использовать аммиачную смесь.

Правила подзарядки АКБ

Аккумуляторная батарея должна своевременно заряжаться, чтобы напряжение во время эксплуатации транспортного средства было оптимальным. При осуществлении данного мероприятия необходимо придерживаться ряда правил.

  1. Зарядка должна производиться при температурном режиме более 0 градусов.
  2. Перед подключением к электрической сети откручиваются заливные пробки и оставляются в посадочных отверстиях.
  3. Необходимо использовать прибор, способный обеспечивать напряжение 16 вольт.
  4. Закручивать пробки не следует в течение 20 минут после завершения зарядки, чтобы скопившиеся газы смогли беспрепятственно выйти наружу.
  5. Помещение должно иметь приточно-вытяжную вентиляцию.
  6. Критерием завершения заряда будет являться достижение оптимального напряжения или плотности 1,27 г/куб. см.
  7. Температура электролита внутри прибора, подключенного к сети, не должна превышать 45 градусов.
  8. Измерения тока рекомендуется производить спустя 8 часов после проведения зарядки.
  9. Если имеется индикатор, то время отключения прибора от сети определяется по нему.

Заключительная часть

Каждому водителю не помешает изучить информацию о том, какое должно быть напряжение на аккумуляторе автомобиля. С ее помощью он сможет безошибочно определить уровень заряда и эксплуатационные способности батареи. Измерения следует проводить, как в статическом, так и динамическом режиме при помощи вышеупомянутых приспособлений. В случае необходимости должна быть произведена зарядка источника питания с соблюдением базовых правил.

www.syl.ru

Автомобильный аккумулятор. Основные сведения про АКБ

Автомобильный аккумулятор – это ключевой источник энергии автомобиля, без которого невозможен последующий запуск двигателя. Эта деталь также известна под сокращенной аббревиатурой АКБ – аккумуляторная батарея или как его еще называют "аккум".

Ключевые компоненты

Внутри пластмассового корпуса аккумулятора находятся 6 небольших энерговырабатывающих, по 2 вольта электричества, блоков, состоящих их свинцовых пластин, которые покрыты кислотным веществом активного действия. И в каждом элементе по два набора электродов состоящие из 8-ми перекрывающихся пластин. Все вместе 16 пластинок формируют компактную сетку. Каждая пластина имеет определенную полярность: положительная покрыта двуокисью свинца, отрицательная – мелкопористыми молекулами свинца. Эти пластины залиты специальным электролитом - 65% воды и 35% серной кислоты.

Основные параметры автомобильных аккумуляторов

Маркировка

Емкость аккумулятора является ключевым показателям этой детали. Она измеряется в Ампер-часах. На корпусе АКБ, его емкость указывать индексом Ah. Например, в автомобиле стоит аккумулятор, емкостью 60 Ah, это значит, что он способен генерировать ток, мощностью в 1 Ампер на протяжении 60-ти часов. Не стоит полагать, что емкость устройства напрямую зависит от размеров АКБ. Некоторые аккумуляторы небольшого размера способны генерировать большую емкость.

Таблица соответствия емкости АКБ к объёму двигателя

Тем, кто задавался вопросом, какой аккумулятор выбрать для своего автомобиля, можно увидеть на иллюстрации соответствие номинальной емкости АКБ к объему двигателя.


Местонахождение детали

В большинстве случаев АКБ установлен под капотом автомобиля, возле его двигателя. В некоторых автомобилях, например, у VW Touareg, аккумулятор размещен под передним пассажирским креслом. Бывают случаи, когда АКБ устанавливается в багажнике. Это связанно с тем, что на износ аккумулятора негативно влияют как высокие, так и низкие температуры, а размещение детали в салоне авто уменьшает это влияние.

Аккумуляторная батарея работает в паре со стартером и генератором автомобиля. После запуска двигателя, вся автомобильная электроника работает от генератора, который также подзаряжает аккумулятор.

1 – аккумуляторная батарея; 2 – генератор; 3 – блок предохранителей и реле; 4 – зажигание; 5 – значок АКБ на панели приборов


Причины и признаки поломок

Неправильный уход и сервисное обслуживание могут стать причиной неисправности аккумулятора. Наиболее частые причины неисправностей, а также методы их устранения выглядят так:

1. Сульфатация

В начале зарядки наблюдается повышенное напряжение на АКБ. Уже к концу зарядки электролит имеет низкую плотность и недостаточную емкость. Аккумулятор не получает ток в результате крупного кристаллического налета на пластинах.

Проверка напряжения аккумулятора должна производится хотя бы раз в полгода. Заряженная аккумуляторная батарея должна иметь напряжение не менее 12,5 Вольт.

Причины:

  • Во время эксплуатации АКБ получает нестабильную или недостаточную зарядку.
  • АКБ простаивает в разряженном состоянии.
  • Аккумулятор эксплуатируется с недостаточным уровнем электролита.
  • Вместо дистиллированной жидкости в АКБ был долит электролит.
  • АКБ постоянно эксплуатируется в неблагоприятных условиях – при высоких температурах.

Что делать?

С помощью 1-5 выравнивающих зарядов можно устранить незначительную сульфатацию. Если такие действия не дают нужного эффекта, то необходимо выполнить более трудоемкий ремонт, который детально описан в паспорте АКБ. К сожалению, сульфатация является необратимым процессом, поэтому это только временные решения проблемы.

2. Сильное окисление полюсных клемм

Стартер не крутиться и не запускает двигателя, но напряжение на выводах АКБ есть. Постоянно греются клеммы, что прекращает подачу тока или же поднимает сопротивления во всей цепи. Такая неисправность может даже статьи причиной неисправности всей электрики в автомобиле.

Каждые полгода очищайте клеммы аккумуляторной батареи проволочной щеткой.

Причины:

  • Причина очень банальная – давно не проводилась очистка клемм.

Что делать?

Прежде всего, нужно снять и почистить клеммы. Не забывайте про выводные штыри АКБ – их также необходимо очистить. После чистки – поставьте обратно клеммы и проследите, чтобы клемма крепко зашла на штыри и не двигалась. Чтобы в дальнейшем не допустить подобной проблемы, можно смазать клеммы специальным вазелином или соответствующим заменителем.

3. Короткое замыкание в аккумуляторе

Во время зарядки не увеличивается плотность электролита в АКБ. Наблюдается сильное выделение газов и повышенная температура электролита. Периодически снижается плотность электролита.

Причины:

  • Такой процесс вызван коротким замыканием, которое произошло в самом АКБ. Оно стает причиной осыпания активной массы и дальнейшего разрушения свинцовых пластин.

Что делать?

Этот дефект невозможно устранить. Необходимо менять АКБ.

4. Повышенная саморазрядка

Каждые 2-3 месяца проверяйте уровень электролита в аккумуляторе.

АКБ не держит заряда и быстро разряжается.

Причины:

  • Очень часто такое случается при загрязненных свинцовых пластинах или же при загрязненном электролите.

Что делать?

Прежде всего, необходимо тщательно протереть контакты АКБ и проверить состояние электролита. Если в этой жидкости будет грязь – обязательно залить новый электролит.


Когда нужно менять аккумулятор?

Не стоит торопиться менять эту важную деталь. Периодичность замены АКБ варьируется сроком от 3 до 5 лет. Это плановая замена, которая необходима для большинства аккумуляторов. Перед заменой этой детали, следует внимательно прочесть сервисную книжку на автомобиль, именно там должны быть указаны рабочие параметры АКБ для вашей машины.

Когда аккумулятор вашего авто слишком быстро садится, то это не всегда указывает что его строк службы подходит к концу, в таком случае сначала нужно проверить ток утечки - не более 10 мА считается нормой.


Как проверить аккумулятор

Проверка аккумуляторов

Измерив плотность электролита, и токовую нагрузку можно делать выводы о потребности в дополнительной зарядке АКБ.

Если аккумулятора заряжен полностью — плотность электролита по показаниям ареометра должно составлять 1,28 г/куб. см.; при половинной разрядке около 1,20 г/куб. см.; если полностью сел, то плотность просядет до 1,10 г/куб. см. Причем разность по показаниях в каждой банке аккумулятора не должен быть выше ±0,01 г/куб. см.

Ток нагрузки измеряется мультиметром используя нагрузочную вилку. Чтобы снять показания о состоянии автомобильного аккумулятора нужно включить дальний свет и померить напряжение. Полностью заряженный аккумулятор будет показывать около 11,2 В. А при запуске двигателя оно не должно просаживаться меньше чем 9,5 В. Когда оно ниже указанного — это свидетельствует либо о частичном разряде, либо о неисправностях стартера.

Восстановление АКБ


Как восстановить автомобильный аккумулятор?

Чтобы попытаться самостоятельно восстановить работоспособность аккумулятора автомобиля воспользуйтесь рекомендациями приведенных у видео ролике:


Как правильно заряжать аккумулятор

Проверив АКБ таким образом можно приступать к зарядке. А чтобы сделать это правильно рекомендуется придерживаться таких рекомендаций:

Правильная зарядка АКБ

  1. Аккумулятор должен быть чистым, поэтому если есть грязь — очищаем.
  2. Осматриваем на наличие механических повреждений.
  3. Открываем пробки аккумуляторной батареи, чтобы оценить уровень электролита в каждой из них. Если его уровень, ниже положенного, следует долить дистиллированной водой.
  4. При проверке перед зарядкой обращайте внимание на цвет электролита. Он должен быть полностью прозрачным. Когда в электролита имеется оттенок или осадок, то его следует полностью заменить, такой электролит не пригоден к зарядке.

При подключении зарядного устройства стоит сначала подсоединить клеммы зарядки к аккумулятору, и затем включать зарядное устройство в сеть.

Существует 3 метода зарядки:

  1. Зарядка постоянным напряжением. Такой метод является наиболее безопасным и щадящим к батарее.
  2. Чтобы обеспечить 100% зарядку батареи, зарядное устройство должно выдавать 16,0 - 16,5В на выходе.

  3. Применение постоянного тока. Использование этого способа требует постоянного контроля. Поскольку очень важно контролировать силу тока, чтобы она была 1/10 от емкости аккумулятора. Время которое он должен заряжаться рассчитывают по формуле: емкость/на значение тока заряда * на 1.2 = времени зарядки.
  4. Следует быть предельно осторожным, поскольку заключительный этап сопровождается «кипением» электролита в банках АКБ и обильным выделением из него газа.

  5. Комбинированным методом. Наиболее популярный. Он подразумевает, что аккум сразу заряжается постоянным током, а в конце постоянным напряжением. Так как весь процесс происходит автоматически, такой метод не требует контроля. Устройство самостоятельно отключается после полного заряда.
  6. При зарядке аккумулятора автомобиля рекомендуется отдавать предпочтение полной и тщательной зарядке аккумулятора, это сохранит функционал и продлит строк службы.


Время зарядки АКБ

При зарядке аккумулятора автомобиля нужно ориентироваться на амперметр или индикатор зарядного устройства, поскольку время продолжительности зарядки зависит от состояния батареи, метода заряда и качества зарядного устройства.

Напряжение на клеммах заряженного аккумулятора должно составлять 14,4В. Спустя нескольких часов после зарядки, 100 процентно заряженный аккум, будет показывать 12,6.


Правильная эксплуатация АКБ

Обслуживание и уход за аккумулятором

  • Проводите регулярный внешний осмотр. Это позволить вовремя обнаруживать появившиеся изъяны в следствие эксплуатации (особенно в зимнее и летнее время).
  • Серьезно относитесь к мерам безопасности при "прикуривании". Подключайте провода к клеммам в строго определенной последовательности: cразу "минуc", потом "плюс", а снимать стоит в обратном порядке. Так же оставлять включенное зажигание на "доноре" не рекомендуется, ведь такая ошибка может повлечь за собой выход из строя электрики.
  • Нужно следить за состоянием электрооборудования. Какая либо неисправность генератора, реле или других узлов, стоящих в цепи с аккумулятором, может приводить к разряду.
  • Критическое просаживание АКБ сокращает строк службы. Старайтесь не оставлять на длительное время свет в салоне, включенные фары или пользоваться другим электрооборудованием при не работающем двигателе!
  • Хорошо закрепляйте батарею, чтобы вовремя движения по неровностям дорожного покрытия тряска не повредила аккумулятор.
  • Клеммы АКБ и корпус должны быть всегда чистыми. С особым вниманием отнеситесь к появлению окиси. Онa поможет свидетельствовать o недостаточно хорошем контакте клемм.
  • При запуске двигателя не крутите стартером белее 20-30 ceк. за раз.
  • Периодически производите зарядку устройством, даже если видимы причин на то нет. Поскольку как правило, в городском режиме, автомобилем пользуются на коротких дистанциях, и малых оборотов, при таких кратких поездках, недостаточно чтобы восстановить емкость АКБ от генератора.

Связанные термины

etlib.ru

Как проверить аккумулятор автомобиля на работоспособность

При эксплуатации автомобиля периодически нужно уделять внимание обслуживанию некоторых его узлов, в том числе, аккумулятора. Многие владельцы автомобилей знают об этом, но часто просто не понимают, как проверить аккумулятор автомобиля. Для этого существует ряд методик, о которых мы поговорим ниже. Чтобы грамотно проверить аккумуляторную батарею на работоспособность, требуются такие приборы, как мультиметр и нагрузочная вилка. Если вы постоянно собираетесь самостоятельно обслуживать АКБ, то их лучше приобрести. В магазинах эти приборы можно найти по доступной цене.



Содержание статьи

Внешний осмотр аккумулятора

При проверке аккумулятора автомобиля стоит начать с его внешнего осмотра. Это простой, но важный этап. На нём выявляются загрязнение поверхности аккумуляторной батареи, окисление выводов, повреждения целостности корпуса. Внешний осмотр АКБ стоит проводить регулярно, поскольку его чистота также влияет на работоспособность. Это можно делать каждый раз, когда вы заглядываете под капот. Окинуть аккумулятор взглядом не займёт много времени.


Обращайте внимание на соединения клемм с токовыводами. При плохом соединении там идёт активное окисление. Корпус аккумулятора проверяется визуально на наличие трещин.

Поверхность батареи должна быть чистой. Грязь, пыль, электролит, масло нужно удалять ветошью. В противном случае аккумуляторная батарея будет постоянно терять заряд через этот токопроводящий налёт и работоспособность будет ухудшаться.

Конечно, стоит проверить надёжность крепления аккумулятора на посадочном месте. Теперь поговорим о том, как проверить аккумулятор автомобиля при помощи различных приборов.
Вернуться к содержанию


Проверка аккумуляторной батареи мультиметром

Мультиметром можно измерять напряжение на аккумуляторной батарее. Для оценки заряженности АКБ напряжение измеряют на выводах аккумулятора без нагрузки. Для этого мультиметр устанавливается в режим измерения напряжения. Затем щупом красного цвета касаетесь положительного вывода, а чёрным – отрицательного вывода. Если АКБ полностью заряжена, то напряжение будет 12,6─12,9 вольта. Ничего страшного, если щупы присоединили наоборот. В этом случае мультиметр просто покажет напряжение со знаком минус.


Некоторые читатели спрашивают, как проверить аккумулятор автомобиля на работающем двигателе. Дело в том, что на работающем двигателе проверяется не аккумулятор, а наличие зарядки на него от генератора и исправность регулятора напряжения.

Напряжение на выводах АКБ при работающем моторе должно лежать в интервале 12,9─13,4 вольта. Если будет меньше, то АКБ будет плохо заряжаться, а если больше ─ активизируется процесс электролиза воды.

Стоит отметить, что с помощью мультиметра можно оценить лишь степень заряженности аккумулятора. Чтобы оценить его работоспособность нужно знать, как проверить автомобильный аккумулятор нагрузочной вилкой.
Вернуться к содержанию


Проверка аккумулятора нагрузочной вилкой


Нагрузочная вилка представляет собой прибор, который создаёт нагрузку на АКБ, аналогичную той, что батарея испытывает при запуске двигателя на автомобиле. Такая проверка автомобильного аккумулятора позволяет объективно оценить его состояние и работоспособность. В состав этого прибора входит вольтметр, нагрузочное сопротивление и клеммы.

Для проверки подключаете клеммы нагрузочной вилки к выводам аккумулятора. Вольтметр должен показывать напряжение от 12,6 до 12,9 вольта. Если оно меньше этого значения, то аккумулятор нужно зарядить полностью. Затем подаётся нагрузка на 5 секунд. По истечении этого времени напряжение на выводах не должно упасть ниже 10,2 вольта. Если напряжение просело ниже 9 вольт, то аккумулятор уже сильно изношен. Если значение менее 9 вольт, то такую батарею однозначно пора менять.

Теперь вы знаете, как проверить аккумулятор автомобиля на работоспособность при помощи нагрузочной вилки. Здесь есть и ещё один интересный момент. Мы рассматривали случай, когда на заряженном аккумуляторе есть штатное напряжение 12,6─12,9 вольта. А что если напряжение аккумуляторной батареи меньше? В большинстве случаев это говорит о том, что вышла из строя одна или несколько банок. Чаще всего это вызвано коротким замыканием разноимённых пластин, что приводит к потере работоспособности.

Как проверить аккумулятор автомобиля на замыкание? Это можно сделать при помощи всё того же мультиметра. Подсоединяем щупы прибора к выводам заряженной АКБ и смотрим показания. Если напряжение 10,4─10,7 вольта, то вышла из строя одна из банок.

Элемент (или банка) батареи в заряженном состоянии имеет напряжение 2,1 вольта. Так, что по показаниям мультиметра вы можете сразу определить, сколько элементов вышло из строя. Чтобы определить неисправную банку, нужно померить плотность электролитах во всех. В замкнутой банке плотность будет резко отличаться от остальных, а при зарядке в ней не будет газовыделения (как ещё называют кипение).
Дополнительно можете прочитать материал про напряжение аккумулятора автомобиля по указанной ссылке.

Вернуться к содержанию


Проверка реальной ёмкости АКБ

Как известно, номинальная ёмкость аккумулятора в общем случае определяется его конструктивными особенностями и технологией производства. Значение номинальной ёмкости производитель всегда наносит на этикетке АКБ. Но реальное значение ёмкости в ходе эксплуатации постоянно меняется в меньшую сторону. Естественно при этом падает мощность и работоспособность АКБ. Как проверить аккумулятор автомобиля по реальному значению его ёмкости?

Для этого собирается схема следующего вида.


Сопротивление в этой схеме вычисляется по формуле:

R = U/I, где

I – ток разряда.

Ток разряда выбирают в зависимости от того, какая будет длительность цикла разряда. Обычно это 10 или 20 часов.

Подробнее о том, как проверить ёмкость АКБ читайте по ссылке. Здесь лишь добавим, что если полученное значение реальной ёмкости меньше ¼ от номинала, такой аккумулятор подлежит замене. Он может подвести вас в любой момент.
Вернуться к содержанию


Проверка плотности электролита

Для проверки плотности потребуется прибор, который называется ареометр. Он стоит недорого и продаётся в любом магазине автомобильных запчастей. Он состоит из колбы с грушей и пипеткой, в которой находится колба с запаянной дробью или ртутью. На ней есть шкала, по которой можно определить значение плотности.

Плотность измеряется после зарядки аккумулятора. После того, как полностью зарядили АКБ, дайте ей отстоятся пару часов, чтобы прекратилось газообразование и выровнялась плотность электролита. Затем выкручиваете пробки во всех банках аккумулятора.

Здесь стоит сказать, что на необслуживаемых автомобильных аккумуляторах эту операцию провести нельзя. Там для контроля плотности в одну из банок встроен гидрометр, но на его показания нельзя полагаться в полной мере. Так, что в случае необслуживаемого аккумулятора, его работоспособность остаётся проверять лишь нагрузочной вилкой.

Поочерёдно из каждой банки при помощи груши набираете электролит, чтобы поплавок свободно плавал, и замеряете плотность. По банкам может быть небольшой разброс. Среднее значение плотности 1,27─1,29 гр./см3.

Если плотность больше, то нужно разбавить электролит дистиллированной водой. Если меньше, то нужно будет отобрать часть электролита из банки и добавить туда с нормальной плотностью. Подробнее об электролите и о его роли в аккумуляторной батарее Вы можете прочитать в статье «Какая кислота в аккумуляторе автомобиля».

Вернуться к содержанию


Советы напоследок

Теперь вы знаете, как проверить исправность аккумулятора автомобиля самостоятельно и какие инструменты для этого потребуются. И в заключение несколько простых советов, которые помогут вам при эксплуатации автомобильного аккумулятора:

  • содержите аккумуляторную батарею в чистоте. Регулярно вытирайте следы масла и подтеки электролита, пыль, грязь. Очищайте клеммы и выводы от окисления. Лучше покрывать их специальной смазкой для электрических контактов;
  • периодически заряжайте АКБ от сетевого устройства. Подзарядку можно делать раз в квартал, а зимой ещё чаще;
  • периодически проверяйте уровень электролита в банках аккумуляторной батареи и не допускайте его падения ниже минимально отметки. Летом, когда от жары кипит аккумулятор, проверку нужно делать чаще;
  • проверяйте плотность электролита на заряженном аккумуляторе. Штатное значение 1,27 гр./см3. Зимой это значение рекомендуется поднять до 1,29 гр./см3;
  • следите за исправным состоянием бортовой сети автомобиля (генератор, регулятор напряжения, проводка).

Надеемся, что статья для вас была полезной и желаем удачной эксплуатации аккумулятора. Отзывы и дополнения оставляйте в комментариях ниже.
Вернуться к содержанию

akbinfo.ru

Инструкция, как проверить аккумулятор автомобиля


Без аккумуляторной батареи невозможно запустить двигатель, также он используется когда генератор не справляется с большой нагрузкой на бортовую сеть. Чтобы машина не подводила следует следить за состоянием батареи, а Вы знаете как проверить автомобильный аккумулятор?

Визуальная проверка АКБ автомобиля

Начните проверку аккумуляторной батареи с внешнего осмотра. Поверхность аккумулятора и клемм батареи должны быть чистыми и без повреждений.

Неисправность можно определить по внешней температура аккумулятора, если она сильно нагревается, значит скорее всего замкнуты одна или несколько секций внутри батареи, и в таком случае батарею следует заменить на новую (см. какой АКБ лучше выбрать). В противном случае смотрим, как проверить работоспособность аккумулятора:

Как проверить аккумулятор мультиметром (тестером)

С помощью мультиметра можно померить напряжение на клеммах АКБ. Производить замеры лучше всего после ночной стоянки, до запуска автомобиля. Выставляем параметры мультиметра (согласно инструкции к прибору) на измерение постоянного напряжения (на фото - это DCV - 20), а провода в гнезда (черный - COM, красный в гнездо для щупа положительной полярности):
После этого производим измерения:


Сравниваем полученные значения с таблицей:
Показания вольтметра, В Уровень зарядки АКБ, %
12,6-12,9 100
12,3-12,6 75
12,1-12,3 50
11,8-12,1 25
11,5-11,8 0
Почему аккумулятор полностью разряжается за одну ночь? Одна из причин - наличие тока утечки.
Стоит отметить, что по этим показаниям определить точное состояние АКБ не возможно. Нужны другие приборы и методы, о которых далее..

Как проверить плотность аккумулятора

Чтобы проверить электролит в аккумуляторе потребуется ареометр. Это поплавок, который показывает плотность жидкости. Электролит из банки аккумулятора набирают в стеклянную колбу и опускают ареометр.

По градуированной шкале определяем плотность и сравниваем ее с таблицей:
В зависимости от моделей аккумуляторов начальная плотность электролита может отличаться (см. инструкцию АКБ).
Плотность электролита Состояние АКБ
1,26 Заливаемый электролит
1,27-1,29 Полностью заряжен
1,23-1,25 Заряжен на 70%
1,11-1,13 Полностью разряжен
Другой способ правильно определить состояние аккумулятора - использовать нагрузочную вилку:

Как проверить аккумулятор нагрузочной вилкой

Нагрузочная вилка - это устройство представляющее из себя вольтметр и нагрузочного сопротивления
Подсоединяем нагрузочную вилку соблюдая полярность. Подавать нагрузку следует не более 5 секунд. В конце пятой секунды снимаем показания с прибора. Если напряжение больше 9 вольт, значит аккумулятор исправен и способен работать под нагрузкой.

Стоит отметить, что в момент подключения нагрузочной вилки к клеммам АКБ будет искрение. В этом нет ничего страшного, ведь мы подключаем к ней нагрузку, сравнимую с пусковым током двигателя. И еще, частая проверка АКБ нагрузочной вилкой может навредить общему состоянию аккумулятора.

Как проверить зарядку аккумулятора без специальных приборов

Иногда под рукой нет нужного инструмента, чтобы проверить состояние аккумулятора автомобиля, в этом случае можно использовать любой источник нагрузки, который будет отбирать половину емкости батареи. Например, на ВАЗ 2110 используется аккумулятор 60Ампер/час, значит нужно создать нагрузку в 30А, для этого подойдут 6-7шт. обычных ламп ближнего света (55Вт.), которые дают нагрузку в 4.5А. Подключаем их параллельно и ждем 5 минут. Если за это время лампы стали гореть тускло, значит аккумулятор не справляется со своими задачами.

Кстати, если аккумулятор не держит заряд, тогда следует долить электролит до нормы и попробовать подзарядить АКБ.

Какой способ проверки АКБ лучше всего подходит автолюбителю?



Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Напряжение аккумулятора автомобиля

Напряжение АКБ, наряду с ёмкостью и плотностью электролита, позволяет сделать вывод о состоянии аккумулятора. По напряжению автомобильного аккумулятора можно судить о степени его заряженности. Если вы хотите быть в курсе состояния вашего аккумулятора и осуществлять грамотный уход за ним, то обязательно нужно научиться контролировать напряжение. Тем более что это совсем несложно. А мы постараемся доступно объяснить как это делается и какие нужны инструменты.



Содержание статьи

Что показывает напряжение аккумулятора автомобиля?

Сначала следует определиться с понятиями напряжения и электродвижущей силы (ЭДС) автомобильного аккумулятора. ЭДС обеспечивает протекание тока по цепи и обеспечивает разность потенциалов на выводах источника питания. В нашем случае это автомобильная аккумуляторная батарея. Напряжение аккумулятора определяется разностью потенциалов.


ЭДС представляет собой величину, которая равна работе, затрачиваемой на перемещение положительного заряда между выводами источника питания. Значения напряжение и электродвижущей сил между собой неразрывно связаны. Если в аккумуляторе не возникает электродвижущей силы, то на его выводах не будет напряжения. Также следует сказать, что напряжение и ЭДС существуют без прохождения тока в цепи. В разомкнутом состоянии тока в цепи нет, но в аккумуляторе все равно возбуждается электродвижущая сила и на выводах есть напряжение.

Обе величины, ЭДС и напряжение аккумулятора автомобиля измеряются в вольтах. Стоит также добавить, что электродвижущая сила в автомобильном аккумуляторе возникает вследствие протекания внутри него электрохимических реакций. Зависимость ЭДС и напряжения АКБ можно выразить следующей формулой:

E = U + I*R0 где

E – электродвижущая сила;

U – напряжение на выводах батареи;

I – ток в цепи;

R0 – внутреннее сопротивление АКБ.

Как можно понять из этой формулы, ЭДС больше напряжения аккумулятора на величину падения напряжения внутри него. Чтобы не забивать вам голову лишней информацией скажем проще. Электродвижущая сила батареи представляет собой напряжение на выводах АКБ без учёта тока утечки и внешней нагрузки. То есть, если снять аккумулятор с авто и замерить напряжение, то в такой разомкнутой цепи оно будет равно ЭДС.

Для измерения напряжения можно использовать мультиметр



Измерения напряжения производятся такими приборами, как вольтметр или мультиметр. В аккумуляторе величина ЭДС зависит от плотности и температуры электролита. При увеличении плотности электролита растёт напряжение и ЭДС. Для примера, при плотности электролита 1,27 гр./см3 и температуре 18 C напряжение банки АКБ равно 2,12 вольта. А для аккумуляторной батареи, состоящей из шести элементов, значение напряжения будет 12,7 вольта. Это нормальное напряжение автомобильного аккумулятора, который заряжен и не находится под нагрузкой.
Вернуться к содержанию


Нормальное напряжение аккумулятора автомобиля

Напряжение на аккумуляторе автомобиля должно быть 12,6─12,9 вольта, если он полностью заряжен. Замер напряжения АКБ позволяет быстро оценить степень заряженности. Но реальное состояние и изношенность аккумулятора по напряжению узнать нельзя. Чтобы получить достоверные данные о состоянии аккумуляторной батареи, нужно проверить её реальную ёмкость и провести тест под нагрузкой, о котором будет сказано ниже. Советуем прочитать материал о том, как проверить аккумулятор автомобиля на работоспособность.

Однако с помощью напряжения вы всегда можете узнать степень заряженности аккумулятора. Ниже приводится таблица степени заряженности аккумулятора, в которой приводятся значения напряжения, плотности и температуры замерзания электролита в зависимости от заряда батареи.

Плотность электролита, г/см. куб. (+15 гр. Цельсия)Напряжение, В (в отсутствии нагрузки)Напряжение, В (с нагрузкой 100 А)Степень заряда АКБ, %Температура замерзания электролита, гр. Цельсия
Плотность электролита, г/см. куб. (+15 гр. Цельсия)Напряжение, В (в отсутствии нагрузки)Напряжение, В (с нагрузкой 100 А)Степень заряда АКБ, %Температура замерзания электролита, гр. Цельсия
1,1111,78,40-7
1,1211,768,546-8
1,1311,828,6812,56-9
1,1411,888,8419-11
1,1511,94925-13
1,16129,1431-14
1,1712,069,337,5-16
1,1812,129,4644-18
1,1912,189,650-24
1,212,249,7456-27
1,2112,39,962,5-32
1,2212,3610,0669-37
1,2312,4210,275-42
1,2412,4810,3481-46
1,2512,5410,587,5-50
1,2612,610,6694-55
1,2712,6610,8100-60

Советуем периодически проверять напряжение и заряжать АКБ по мере необходимости. Если напряжение автомобильного аккумулятора упало ниже 12 вольт, его обязательно нужно подзарядить от сетевого зарядного устройства. Эксплуатация его в таком состоянии крайне не рекомендуется.

Эксплуатация батареи в разряженном состоянии приводит к увеличению сульфатации пластин и как следствие, падение ёмкости. Кроме того, это может привести к глубокому разряду, что для кальциевых аккумуляторов смерти подобно. Для них 2─3 глубоких разряда – это прямой путь на свалку.

Напряжение также поможет диагностировать замыкание банок. Напряжение одного заряженного элемента АКБ составляет 2,1─2,15 вольта. Если одна из банок будет замкнута, то измерив суммарное напряжение батареи на выводах, вы сразу сможете понять это. Правда, нужно будет ещё выяснить, какой элемент замкнуло. Обслуживаемые аккумуляторы, которые выпускались раньше, имели выводы для каждого из элементов. Измерив по ним напряжение, можно было установить, где именно замыкание. В современных малобслуживаемых аккумуляторных батареях замкнутую банку можно установить при измерении плотности электролита. В замкнутом элементе плотность будет значительно отличаться от среднего значения по банкам. Советуем также прочитать о причинах перезаряда аккумулятора.

Ну, а теперь о том, а какой инструмент нужен автолюбителю для контроля напряжения и состояния АКБ.

Вернуться к содержанию


Инструменты для контроля напряжения аккумулятора автомобиля

Теперь, когда вы знаете, что такое нормальное напряжение аккумулятора автомобиля, поговорим о его измерении. Для контроля напряжения потребуется мультиметр (ещё называемый тестер) или обычный вольтметр.

Измерение напряжения аккумулятора



Чтобы измерить напряжение мультиметром, нужно перевести его в режим измерения напряжения, а затем щупы приложить к выводам батареи. Аккумулятор должен быть снят с авто или с него сняты клеммы. То есть, измерения проводятся на разомкнутой цепи. Красный щуп идёт на плюсовой вывод, чёрный – на минусовой. На дисплей будет выведено значение напряжения. Если перепутать щупы, ничего страшного не случится. Просто мультиметр покажет отрицательное значение напряжения. Подробнее о норме заряда аккумулятора автомобиля читайте в статье по указанной ссылке.

Есть ещё такой прибор, как нагрузочная вилка. Им также можно измерить напряжение. Для этого в нагрузочной вилке имеется встроенный вольтметр. Но гораздо интереснее для нас то, что нагрузочная вилка позволяет измерять напряжение АКБ в замкнутой цепи с сопротивлением. По эти показаниям можно судить о том, в каком состоянии находится аккумулятор. Фактически, нагрузочная вилка создаёт имитацию пуска двигателя автомобиля.

Нагрузочная вилка

Для измерения напряжения под нагрузкой следует подключить клеммы нагрузочной вилки к выводам АКБ и включить нагрузку на 5 секунд. На пятой секунде смотрите показания встроенного вольтметра. Если напряжение просело ниже 9 вольт, то аккумулятор уже потерял работоспособность и его следует заменить. Конечно, при условии аккумулятор полностью заряжен и в разомкнутой цепи выдаёт напряжение 12,6─12,9 вольта. На работоспособной батарее при подаче нагрузки напряжение сначала просядет где-то до 10─10,5 вольта, а затем начнёт немного расти.

Как видите, напряжение аккумулятора может быть в норме, а вот его состояние неудовлетворительным. Поэтому только по значению напряжения нельзя судить о работоспособности аккумулятора, а лишь о степени его заряженности. Можете также прочитать о причинах разрядки аккумулятора на автомобиле.
Вернуться к содержанию


О чём нужно помнить?

В заключение приведём некоторые советы, которые уберегут вас от ошибок при эксплуатации АКБ:

  • периодически измеряйте напряжение аккумулятора и регулярно (раз в 3 месяца) подзаряжайте его от сетевого зарядного устройства;
  • держите в исправном состоянии генератор, проводку и регулятор напряжения автомобиля для нормальной зарядки АКБ при поездках. Необходимо регулярно проверять значение тока утечки. Ток утечки аккумулятора автомобиля, норма и его измерение описаны в статье по ссылке;
  • проверяйте плотность электролита после зарядки и сверяйтесь с таблицей выше;
  • содержите аккумулятор в чистоте. Это снизит ток утечки.

Внимание! Никогда не замыкайте выводы автомобильного аккумулятора накоротко. Последствия будут печальными.


Вот и все, что хотелось сказать о напряжении автомобильного аккумулятора. Если у вас есть дополнения, исправления и вопросы, пишите их в комментариях. Удачной эксплуатации АКБ!
Вернуться к содержанию

akbinfo.ru

Инструкция, как проверить аккумулятор автомобиля


Без аккумуляторной батареи невозможно запустить двигатель, также он используется когда генератор не справляется с большой нагрузкой на бортовую сеть. Чтобы машина не подводила следует следить за состоянием батареи, а Вы знаете как проверить автомобильный аккумулятор?

Визуальная проверка АКБ автомобиля

Начните проверку аккумуляторной батареи с внешнего осмотра. Поверхность аккумулятора и клемм батареи должны быть чистыми и без повреждений.

Неисправность можно определить по внешней температура аккумулятора, если она сильно нагревается, значит скорее всего замкнуты одна или несколько секций внутри батареи, и в таком случае батарею следует заменить на новую (см. какой АКБ лучше выбрать). В противном случае смотрим, как проверить работоспособность аккумулятора:

Как проверить аккумулятор мультиметром (тестером)

С помощью мультиметра можно померить напряжение на клеммах АКБ. Производить замеры лучше всего после ночной стоянки, до запуска автомобиля. Выставляем параметры мультиметра (согласно инструкции к прибору) на измерение постоянного напряжения (на фото - это DCV - 20), а провода в гнезда (черный - COM, красный в гнездо для щупа положительной полярности):
После этого производим измерения:


Сравниваем полученные значения с таблицей:
Показания вольтметра, В Уровень зарядки АКБ, %
12,6-12,9 100
12,3-12,6 75
12,1-12,3 50
11,8-12,1 25
11,5-11,8 0
Почему аккумулятор полностью разряжается за одну ночь? Одна из причин - наличие тока утечки.
Стоит отметить, что по этим показаниям определить точное состояние АКБ не возможно. Нужны другие приборы и методы, о которых далее..

Как проверить плотность аккумулятора

Чтобы проверить электролит в аккумуляторе потребуется ареометр. Это поплавок, который показывает плотность жидкости. Электролит из банки аккумулятора набирают в стеклянную колбу и опускают ареометр.

По градуированной шкале определяем плотность и сравниваем ее с таблицей:
В зависимости от моделей аккумуляторов начальная плотность электролита может отличаться (см. инструкцию АКБ).
Плотность электролита Состояние АКБ
1,26 Заливаемый электролит
1,27-1,29 Полностью заряжен
1,23-1,25 Заряжен на 70%
1,11-1,13 Полностью разряжен
Другой способ правильно определить состояние аккумулятора - использовать нагрузочную вилку:

Как проверить аккумулятор нагрузочной вилкой

Нагрузочная вилка - это устройство представляющее из себя вольтметр и нагрузочного сопротивления
Подсоединяем нагрузочную вилку соблюдая полярность. Подавать нагрузку следует не более 5 секунд. В конце пятой секунды снимаем показания с прибора. Если напряжение больше 9 вольт, значит аккумулятор исправен и способен работать под нагрузкой.

Стоит отметить, что в момент подключения нагрузочной вилки к клеммам АКБ будет искрение. В этом нет ничего страшного, ведь мы подключаем к ней нагрузку, сравнимую с пусковым током двигателя. И еще, частая проверка АКБ нагрузочной вилкой может навредить общему состоянию аккумулятора.

Как проверить зарядку аккумулятора без специальных приборов

Иногда под рукой нет нужного инструмента, чтобы проверить состояние аккумулятора автомобиля, в этом случае можно использовать любой источник нагрузки, который будет отбирать половину емкости батареи. Например, на ВАЗ 2110 используется аккумулятор 60Ампер/час, значит нужно создать нагрузку в 30А, для этого подойдут 6-7шт. обычных ламп ближнего света (55Вт.), которые дают нагрузку в 4.5А. Подключаем их параллельно и ждем 5 минут. Если за это время лампы стали гореть тускло, значит аккумулятор не справляется со своими задачами.

Кстати, если аккумулятор не держит заряд, тогда следует долить электролит до нормы и попробовать подзарядить АКБ.

Какой способ проверки АКБ лучше всего подходит автолюбителю?



Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Отправить ответ

avatar
  Подписаться
Уведомление о
